Review Raijintek Triton

RAIJINTEK TRITON: INSTALACION



Vamos a instalar el Kit de RL en un equipo de estas características

– Procesador Intel Core i5 2500K

– Placa Base Gigabyte Z77-D3H

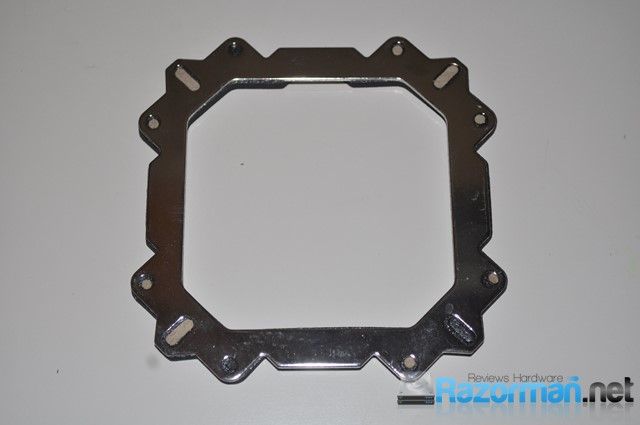

La primera operación es instalar el backplate metálico en la parte trasera de la placa base

Raijintek Triton (29)

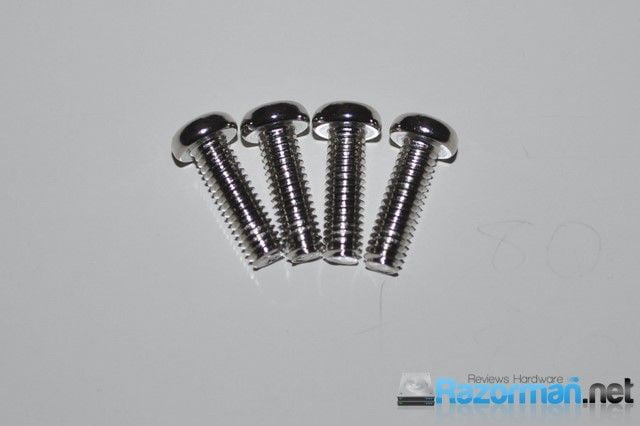

y asegurarlo con estos tornillos:



Raijintek Triton (30)

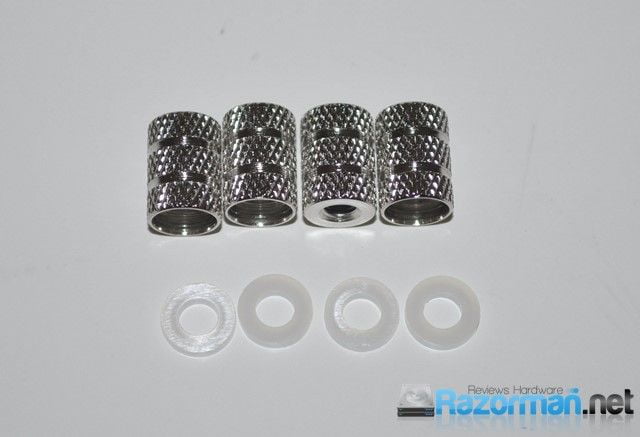

Que a su vez fijaremos en la parte delantera de la placa base con estas arandelas de plástico y roscas metálicas:



Raijintek Triton (31)

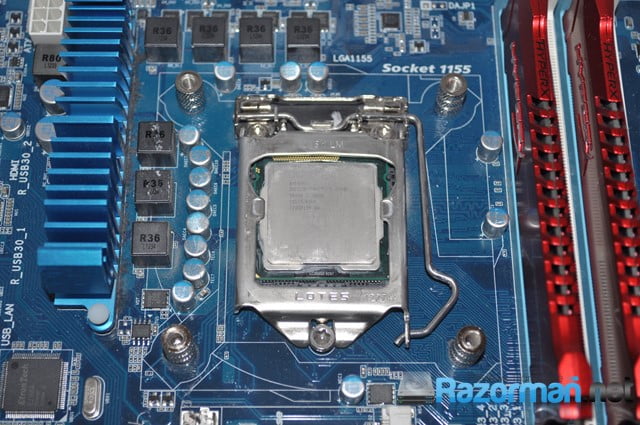

Quedando el conjunto asegurado así:



Raijintek Triton (32)

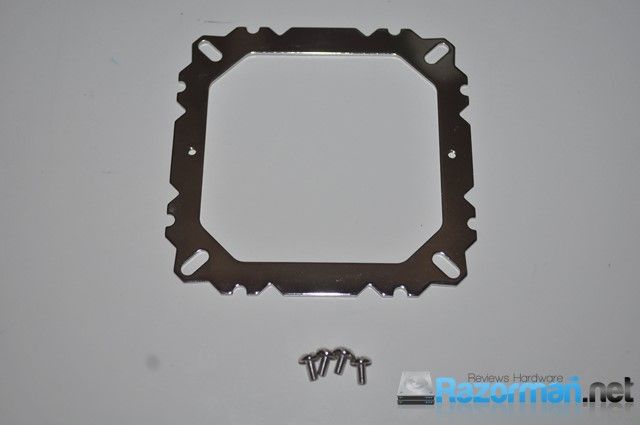

Ahora colocaremos sobre estas tuercas metálicas el soporte para la bomba del kit de RL



Raijintek Triton (33)

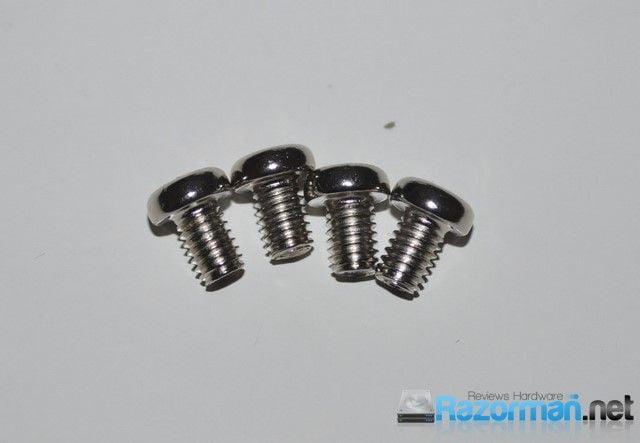

Fijándolo a las tuercas con estos tornillos:



Raijintek Triton (34)

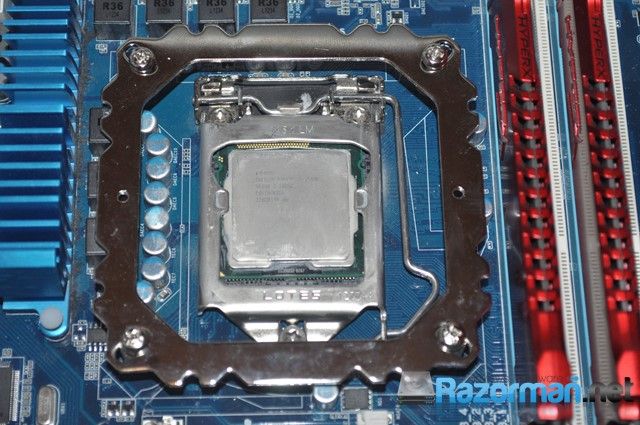

Vista del proceso final:



Raijintek Triton (35)

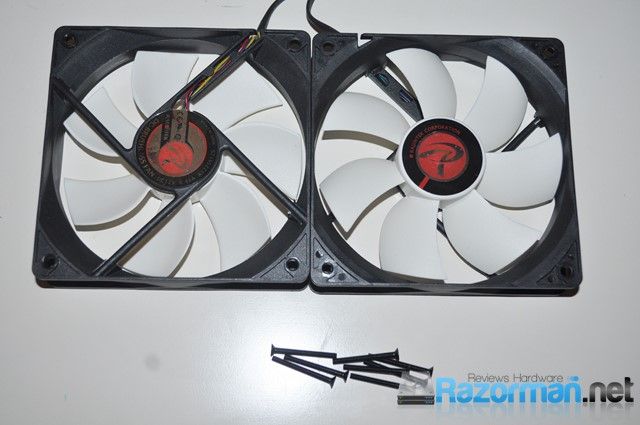

A continuación fijaremos los 2 ventiladores suministrados al radiador, con los tornillos que ves en la imagen:

Raijintek Triton (36)

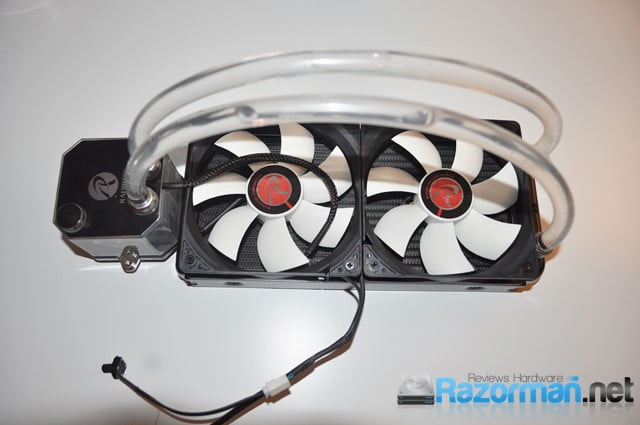

Vista final del proceso:



Raijintek Triton (37)

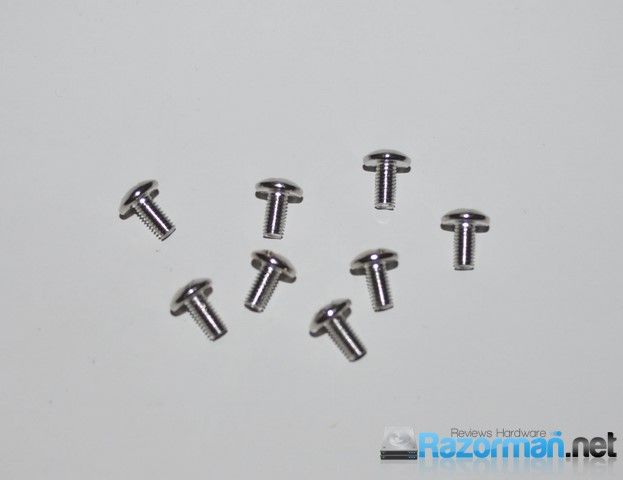

Ahora fijaremos el radiador a la parte superior del chasis o donde deseemos mediante estos tornillos:
Raijintek Triton (38)

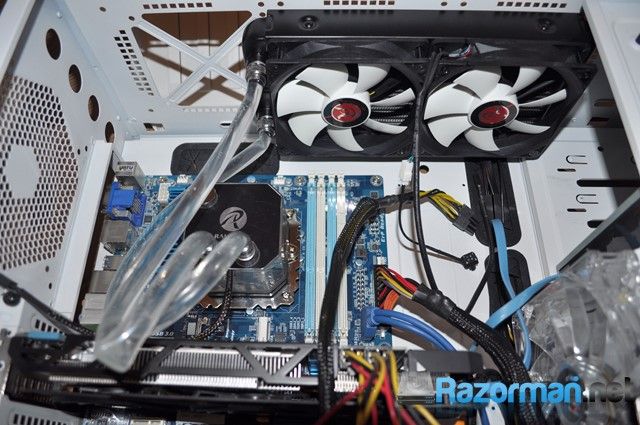

Listo! solo queda poner pasta termica, atornillar la bomba y conectar los cables de alimentacion a la placa base. Un proceso que no nos llevará más de 10 minutos.



Raijintek Triton (39)





Notad que los tubos quedan más doblados de lo aconsejable por la poca rigidez del plástico de los mismos y su gran longitd. Pudiendo recortarlos como la opcion quizás más factible.
