NOCTUA NH-C14S: INSTALACION
Vamos a proceder a la instalación del cooler Noctua NH-C14S en un sistema con estas características:
Placa base: Asus X99-A
Procesador: Intel Core i7 5820K
Disco Duro: SSD OCZ Vertex 120 Gb
Sistema Operativo: Windows 8.1 Pro
Tarjeta Gráfica: Gigabyte R9 270 OC
Sistema de Monitorización. OCCT 4.1.1

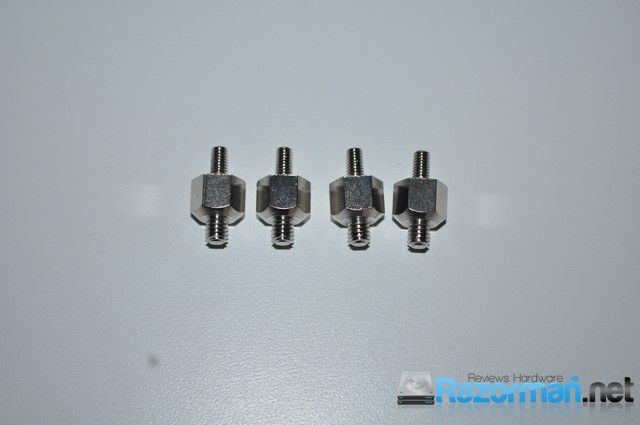

El primer paso, al tratarse de una plataforma con el socket 2011-v3, es colocar estos tornillos que servirán de soporte:

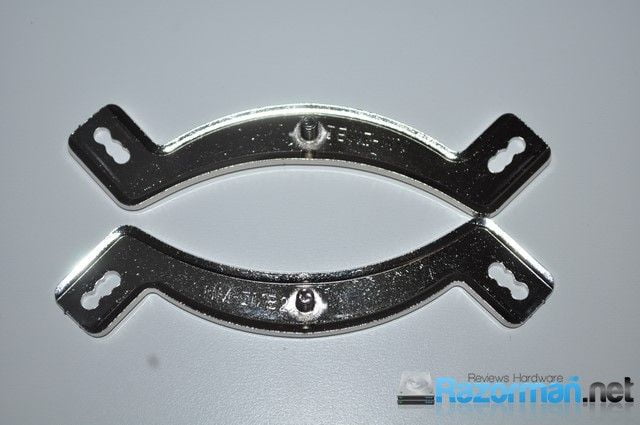

A estas láminas metálicas que a su vez serán las encargadas de la sujección del radiador del cooler:

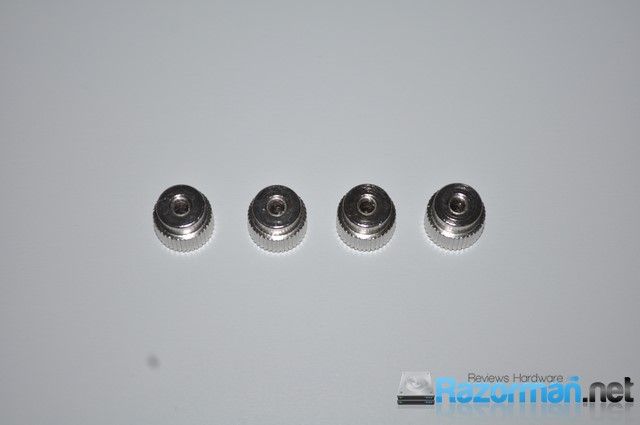

Fijando y asegurando el conjunto gracias a estas 4 tuercas:

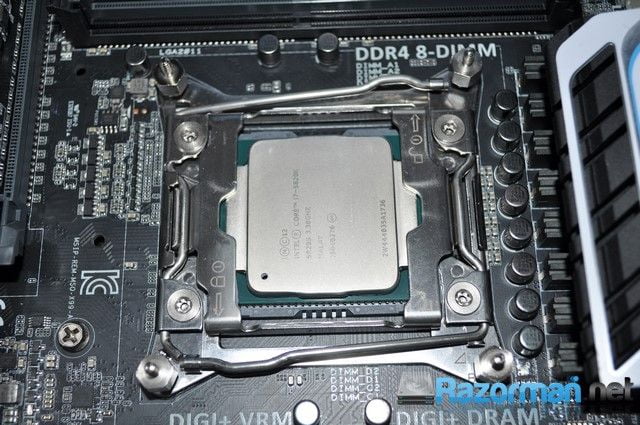

Vemos los tornillos ya colocados en el socket:

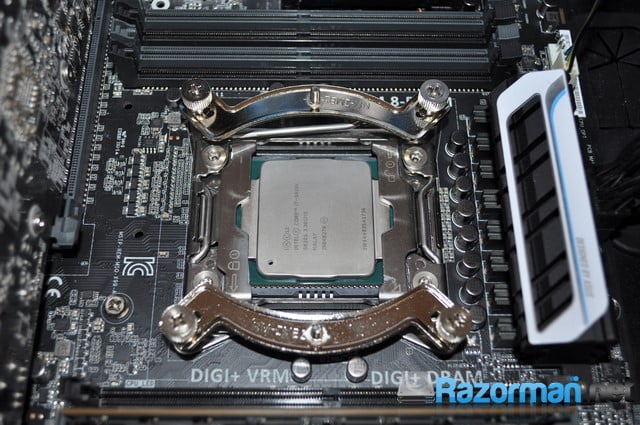

A continuación, colocamos las láminas metálicas y las sujetamos con las tuercas:

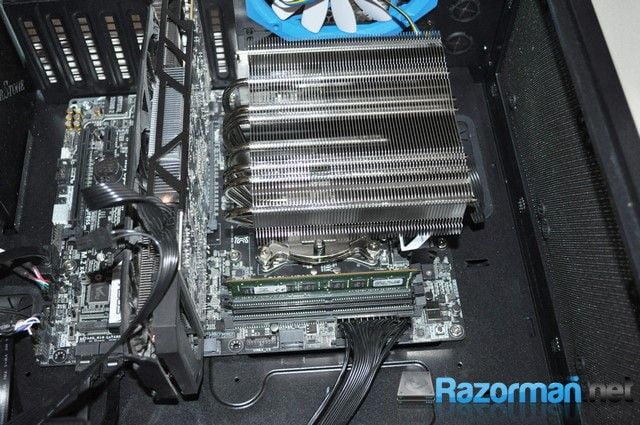

Ahora atornillaremos el radiador a estas láminas metálicas:

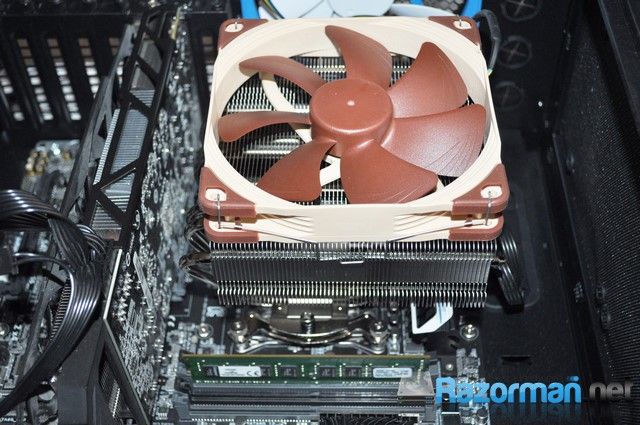

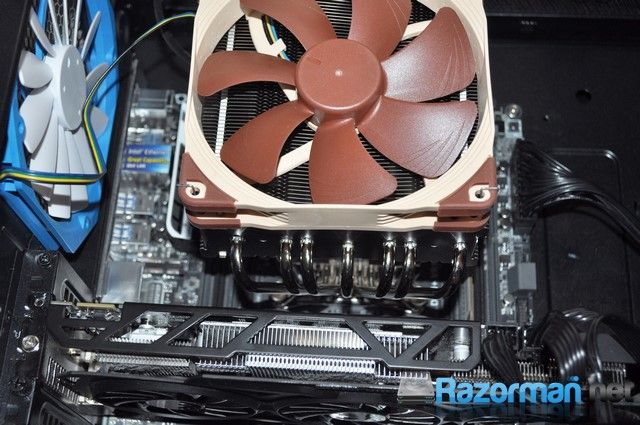

Y colocaremos ya el ventilador encima del radiador ( recordar que tambien lo podremos colocar en la zona inferior del radiador, en caso de cajas con poca altura )
