El nuevo socket 1151 de Intel ha hecho que Gigabyte presente nuevas placas base orientadas a ese socket, con excelentes propuestas como esta Gigabyte Z170X-UD5 TH objeto de esta review

INDICE DE CONTENIDOS

GIGABYTE Z170X-UD5 TH: CARACTERISTICAS TECNICAS GIGABYTE Z170X-UD5 TH: EMBALAJE EXTERIOR GIGABYTE Z170X-UD5 TH: INTERIOR Y ACCESORIOS GIGABYTE Z170X-UD5 TH EN DETALLE GIGABYTE Z170X-UD5 TH: BIOS Y SOFTWARE INCLUIDO GIGABYTE Z170X-UD5 TH: PRUEBAS DE RENDIMIENTO GIGABYTE Z170X-UD5 TH: CONCLUSIONES FINALES Y PUNTUACION PREMIO CALIDAD ORO A FAVOR EN CONTRA

Review GIGABYTE Z170X-UD5 TH 22

Con soporte para la 6ª generación de procesadores de Intel, posee un total de 4 DIMMS para memoria DDR4. Incorpora nuevas tecnologías como Intel^® USB 3.1 con USB Type-C™ ( que según el fabricante permite velocidades de hasta 16 GB/s ), además de conectores M2 Dual PCIe Gen3 con velocidades de transmisión de datos de hasta 32 GB/s.

Review GIGABYTE Z170X-UD5 TH 23

El audio está confiado a un chip 115dB SNR HD Audio con amplificador. La calidad de fabricación de esta placa incluye un recubrimiento dorado para el socket de la CPU, PCB recubierto de plata en los DIMM de la memoria y utilidades como APP Center con inclusión de EasyTune™ y Cloud Station™ Utilities

Muchísimas gracias a Gigabyte por enviarnos esta placa Gigabyte Z170X-UD5 TH para la review

Review GIGABYTE Z170X-UD5 TH 24

GIGABYTE Z170X-UD5 TH: CARACTERISTICAS TECNICAS

cesador	Soporta procesadores Intel® Core™ i7/Intel® Core™ i5/Intel® Core™ i3/Intel® Pentium®/Intel® Celeron® en formato LGA1151 Caché L3 varía según la CPU (Por favor, acuda a «lista de soporte de CPU» para más información.)
Chipset	Intel® Z170 Express Chipset
Memoria	4 x DDR4 DIMM sockets supporting up to 64 GB of system memory * Debido a una limitación del sistema operativo Windows de 32 bits, cuando hay instalados más de 4 GB de memoria física, el tamaño real de la memoria que muestra el sistema operativo puede ser menor que el tamaño de la memoria física instalada. Arquitectura de memoria Dual Channel Soporta módulos de memoria ECC UDIMM 1Rx8/2Rx8 (operando en modo no-ECC) Support for non-ECC UDIMM 1Rx8/2Rx8/1Rx16 memory modules Soporte para módulos de memoria Extreme Memory Profile (XMP) Support for DDR4 3466(O.C.) /3400(O.C.) /3333(O.C.) /3300(O.C.) /3200(O.C.) /3000(O.C.) /2800(O.C.) /2666(O.C.) /2400(O.C.) /2133 MHz memory modules (Por favor diríjase a la «Lista de memorias soportadas» para más información.)
Gráfica Integrada	Procesador gráfico integrado – Soporte Intel® HD Graphics: 1 x DisplayPort, supporting a maximum resolution of 4096×[email protected] Hz * Support for DisplayPort 1.2 version. 1 puerto DVI-D, soporta una resolución máxima de 1920×[email protected] * El puerto DVI-D no soporta conexión D-Sub por adaptador. Soporta hasta 3 pantallas a la vez 1 x puerto HDMI, con una resolución máxima de 4096×[email protected] Hz * Soporta la versión 1.4a para HDMI. Máxima memoria compartida de 512 MB
Audio	Audio de alta definición 2/4/5.1/7.1-channel Soporte para salida S / PDIF Codec Realtek® ALC1150
LAN	Soporte para agregación de puertos (teaming) 2 x chips Intel® GbE LAN (10/100/1000 Mbit)
Zócalos de Expansión	1 x slot PCI Express x16 a x16 (PCIEX16)* Si únicamente va a instalar una tarjeta gráfica PCI Express, para un rendimiento óptimo, asegúrese de que esté colocada en el slot PCIEX16. 1 x PCI Express x16 slot, running at x8 (PCIEX8)* El slot PCIEX8 comparte ancho de banda con el slot PCIEX16. Cuando el slot PCIEX8 se llena, el slot PCIEX16 comienza a funcionar en modo x8. 1 x PCI Express x16, a x4 (PCIEX4) * The PCIEX4 slot shares bandwidth with the M2H_32G connector. The PCIEX4 slot will become unavailable when an SSD is installed in the M2H_32G connector. 4 x PCI Express x1 slots (Todos los slots PCI Express conforman el estandar PCI Express 3.0)
Tecnología Multi Gráfica	Soporte para las tecnologías 3-Way/2-Way AMD CrossFire™ y 2-Way NVIDIA® SLI™
Interfaz de almacenamiento	Chipset: 6 x conectores SATA a 6Gb/s (SATA3 0~5) 2 x M.2 Socket 3 connectors 3 x conectores SATA Express Soporta RAID 0, RAID 1, RAID 5, y RAID 10 * Refer to «1-9 Internal Connectors,» for the supported configurations with the M.2, SATA Express, and SATA connectors. ASMedia® ASM1061 chip: 2 x SATA 6Gb/s connectors (SATA3 6~7), supporting AHCI mode only
USB	Chipset: 7 x USB 3.0/2.0 ports (3 ports on the back panel, 4 ports available through the internal USB headers) 6 x puerto USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos) Chipset + Intel® USB 3.1 Controller: 1 x USB Type-C™ port on the back panel, with USB 3.1 support 1 x USB 3.1 Type-A port (red) on the back panel
Conectores Internos E/S	8 x conectores SATA 6Gb/s 1 x botón de encendido 1 x botón reset 1 x botón para limpiar la CMOS 1 x ECO button 1 x OC button Punto de medida de tensión 1 x conector de alimentación ATX 12V 8-pin 3 x conector del ventilador del sistema 1 x conector del ventilador de la CPU 1 x conector del panel frontal 1 x conector de alimentación principal ATX 24-pin 2 x conector USB 3.0/2.0 1 x conector de audio en el panel frontal 2 x conectores USB 2.0/1.1 1 x conector del puerto de serie 1 x Clear CMOS jumper 1 x conector S/PDIF Out 1 x conector Trusted Platform Module (TPM) 1 x conector para ventilador refrigerado por agua (CPU_OPT) 1 x Tarjeta expansión Thunderbolt™ 2 x M.2 Socket 3 connectors 3 x conectores SATA Express
Panel E/S Trasero	2 x puerto USB 2.0/1.1 1 x conector óptico S/PDIF Out 1 x USB Type-C™ Port, with USB 3.1 support 3 x USB 3.0/2.0 ports 1 x USB 3.1 Type-A port (red) 1 x DisplayPort 2 x puerto RJ-45 1 x HDMI 1 x puerto teclado / ratón PS / 2 1 x puerto DVI-D 5 x conector jack de audio (salida a altavoz central/subwoofer, salida a altavoz posterior, entrada de línea, salida de línea, entrada de micrófono)
Controlador E/S	Chip controlador E/S iTE®
Monitorización Hardware	Detección de temperatura para CPU/Sistema/Chipset Detección del voltaje del sistema Detección de velocidad de ventilador CPU/CPU OPT/Sistema Aviso de fallo de ventilador CPU/CPU OPT/Sistema Control de la velocidad de ventilador CPU/CPU OPT/Sistema * El soporte para la función de control de la velocidad del ventilador dependerá del sistema de refrigeración que se instale.
BIOS	2 x flash de 128 Mbit Soporta DualBIOS™ Licencia para uso de UEFI BIOS de AMI PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Otras Características	Soporte para Q-Flash Soporta Xpress Install Soporta Smart Switch Soporte para APP Center * Las aplicaciones disponibles en el APP Center pueden variar según el modelo de placa base. A su vez, las funciones soportadas en cada aplicación pueden variar dependiendo de las especifiaciones de la placa. Easy RAID @ BIOS ™ Auto Green Soporte de Cloud Station EasyTune USB Blocker Smart TimeLock Fast Boot Visor de información del sistema LED ambiente 3D OSD Smart Keyboard Smart Backup
Software Incluido	Tecnología Intel® Smart Response cFosSpeed Norton® Internet Security (versión OEM)
Sistema Operativo	* Please download “Windows® USB Installation Tool” to install Windows® 7. Para Windows 10/8.1/7
Formato	Factor de forma ATX, 30.5cm x 24.4cm
Box Contents	GA-Z170X-UD5 motherboard Four SATA cables Motherboard driver disk I/O Shield User´s Manual Quick Installation Guide One 2-Way SLI bridge connector One G Connector One pack of back I/O dust covers
Observaciones	La mayoría de fabricantes de hardware/software no ofrecen ya drivers que soporten Win9X/ME/2000/XP. Si algunos de estos drivers estuvieran disponibles, actualizaríamos el sitio web de GIGABYTE convenientemente. Debido a diferentes condiciones de soporte para Linux proporcinadas por los fabricantes de chipsets, por favor descargue los drivers para Linux del sitio web del fabricante o de una web de terceras partes.

GIGABYTE Z170X-UD5 TH: EMBALAJE EXTERIOR

El embalaje exterior lo compone una atractiva caja de carton de color negro. Vemos en esta zona el logo del fabricante y el modelo en grandes caracteres, destacando tambien la caracteristicas Ultra Durable y Thunderbolt 3.

En la zona trasera de la caja encontramos una ingente cantidad de informacion y caracteristicas acerca de la placa.

Detalle del resto de los perfiles de la caja.

GIGABYTE Z170X-UD5 TH: INTERIOR Y ACCESORIOS

Gigabyte Z170X-UD5 TH (34)

En la imagen vemos todos los accesorios incluidos, que como siempre pasamos a verlos en detalle

Detallado manual de instrucciones.

Chapa trasera de conexiones.

4 cables SATA

Puente nVidia SLI

Conector G para la placa base ( HD Led, Power Led, etc… )

Manual de instalacion rapida

DVD con drivers y diversas utilidades.

GIGABYTE Z170X-UD5 TH EN DETALLE

La placa Gigabyte Z170X-UD5 TH es de formato ATX con unas dimensiones de 30,5X24,4 cm. Como vemos el PCB es de un atractivo color negro en contraste con un color dorado de los distintos disipadores, lo que le otorga de verdad una apariencia atractiva y de calidad.

Encontramos 4 slots de memoria RAM para la instalacion de hasta 64 GB DDR4 a una velocidad maxima de 3800 Mhz ( XMP 2.0 )

Como corresponde a una placa base de gama alta encontramos un interruptor de apagado/encendido.

Encontramos unos bien dimensionados disipadores de color negro/dorado para las 10 fases de alimentacion y el chipset Z170. La placa se ha fabricado con la tecnologia Ultra Durable, con condensadores japoneses 10K Chemi-Con.

Gigabyte Z170X-UD5 TH (14)

Incorpora 6 conexiones SATA 3 de 6 GB/s que comparten hasta tres SATA Express de 10 GB/s. Permite la gestion de un RAID 0,1 y 5 con varios discos duros.

Gigabyte Z170X-UD5 TH (20)

Detalla de los 3 conectores PCI-Express.

Turbo B-Clock que aporta mejoras de overclocking.

El audio de la placa base ha sido confiado a un chip Realtek ALC 1150, con tecnologia AMP-UP Audio, con soporte 7.1 y 2 ADC estereo integrados con amplificador de hasta 115 dB con supresion señal-ruido de reproduccion SNR y DAC.

Gigabyte Z170X-UD5 TH (21)

Detalle del conector M2 con un ancho de banda de hasta 32 Gb/s.

Conectores traseros de la placa compuestos por 4XUSB 2.0, 4XUSB 3.0, 2 conexiones Thunderbolt, 1 HDMI, LAN Gigabit y salida de audio digital.

Vista trasera de la placa base.

GIGABYTE Z170X-UD5 TH: BIOS Y SOFTWARE INCLUIDO

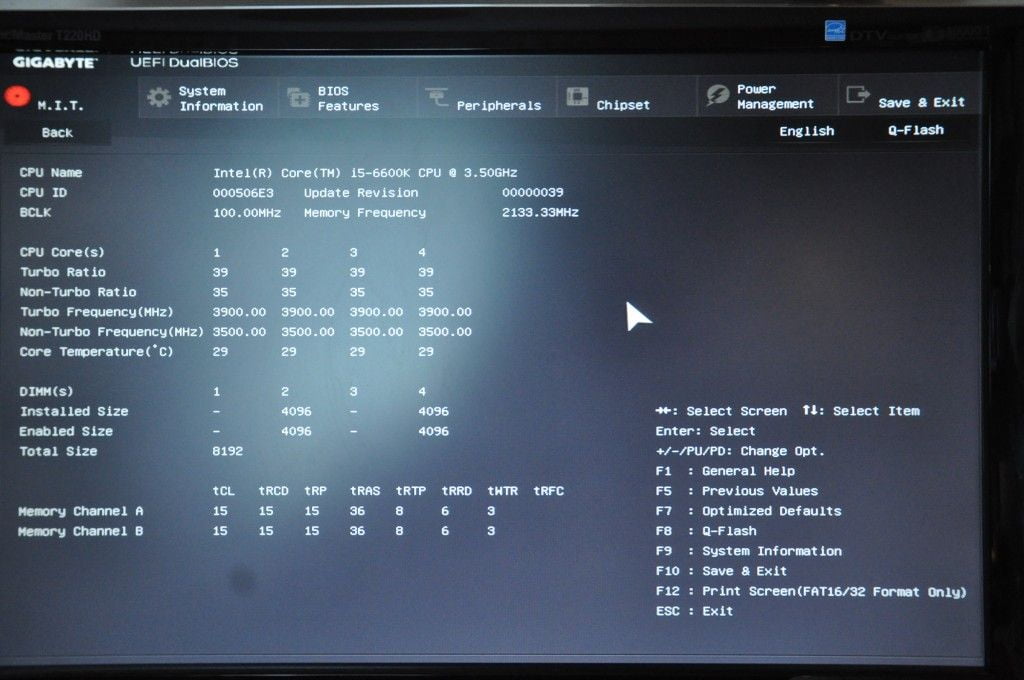

Detalle de la BIOS UEFI de la placa base, con muchisimas opciones de configuracion y diseñada para un perfecto control del overclocking del procesador y memoria.

GIGABYTE APP CENTER:

Gigabyte APP Center engloba a un gran numero de Apps que vamos a ver en detalle:

3D OSD: Incluye info acerca de nuestro sistema.

BIOS: Recoge informacion acerca de la Bios de la placa base y podremos incluso actualizarla desde esta opcion.

AMBIENT LED: Permite activar o desactivar la iluminacion posterior de la placa base y la forma de iluminacion de la misma.

AUTOGREEN: Permite controlar los dispositivos Bluetooth conectados.

USB BLOCKER: Donde nos permite controlar los dispositivos conectados al equipo mediante USB.

GIGABYTE HOME CLOUD: Permite la sincronizacion de archivos con la nube de Gigabyte.

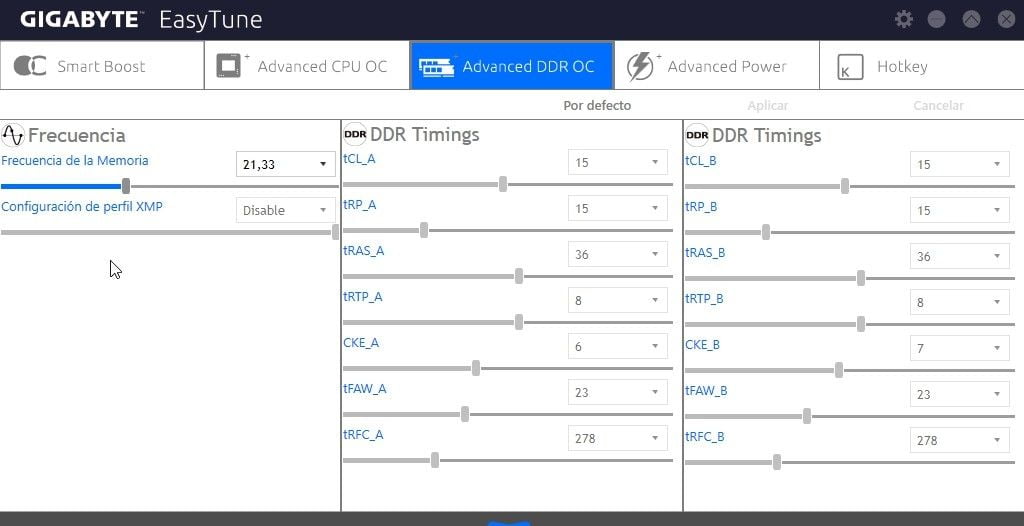

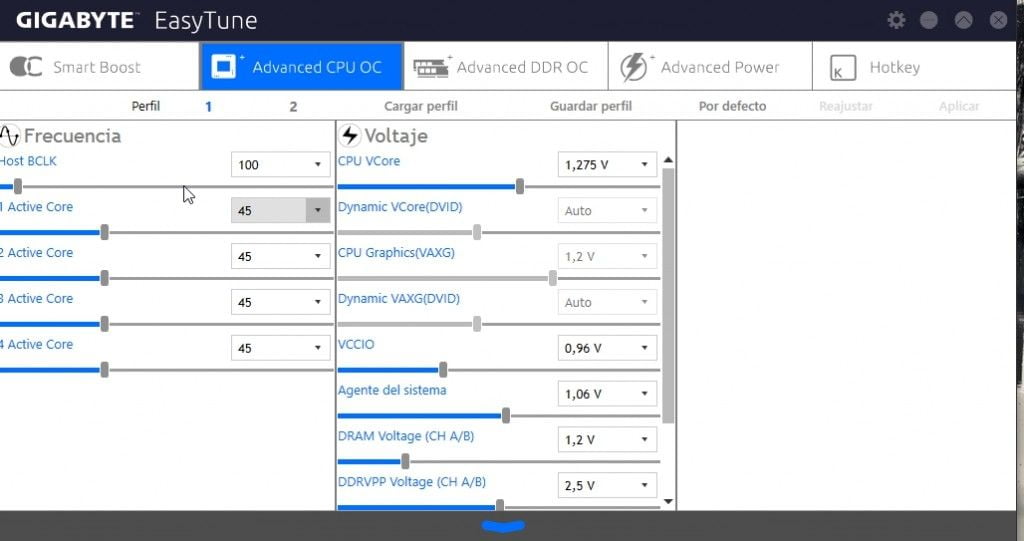

EASY TUNE: Una sencillisima utilidad de overclocking, donde podremos dejar que la App efectue mediante unos test el nivel optimo de frecuencia de overclocking de la CPU o bien de forma manual, inclusive para la memoria RAM instalada en el sistema.

EASY RAID: Permite el montaje de un sistema RAID de una forma muy sencilla

PLATFORM POWER MANAGEMENT. Donde podremos activar/desactivar este modo de gestion de energia.

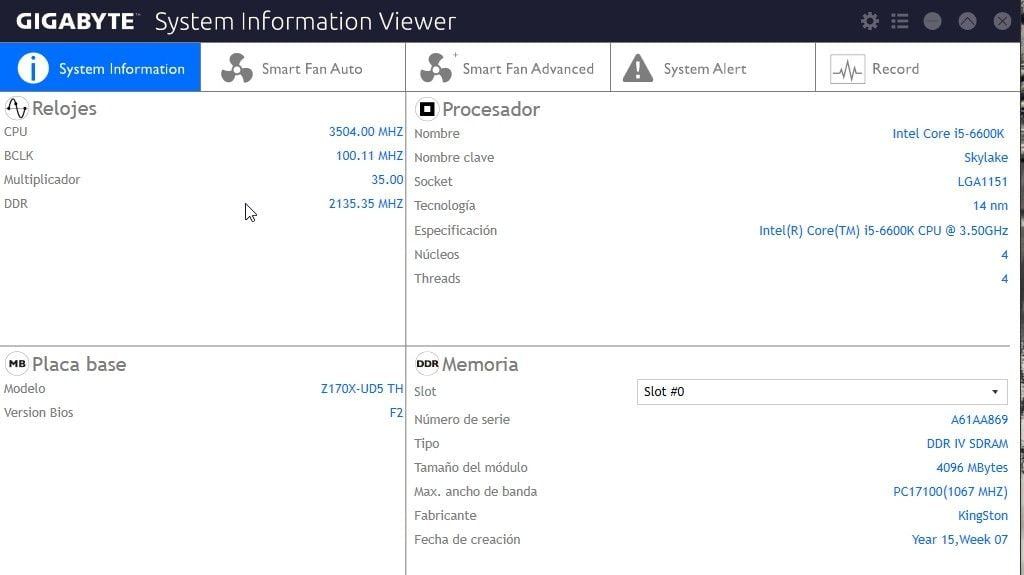

SYSTEM INFORMATION VIEWER: Como su nombre indica, accederemos a una pantalla donde podremos ver informacion variada sobre nuestro sistema.

AUDIO REALTEK HD: Mediante unas sencillas pantallas de configuracion podremos gestionar el modo de salida de audio, ecualizacion, etc..

GIGABYTE Z170X-UD5 TH: PRUEBAS DE RENDIMIENTO

El equipo de pruebas era el siguiente:

PLACA BASE GIGABYTE Z170X-UD5 TH
PROCESADOR INTEL CORE I5 6600K — > 3500/4500 Mhz
SSD CORSAIR NEUTRON 240 K
TARJETA GRAFICA GIGABYTE R9 270 OC
DDR4 KINGSTON @ 2133 MHZ
SISTEMA OPERATIVO WINDOWS 10 PRO

UNA CAPTURA DE CPU-Z:

OVERCLOCK A 4500 MHZ

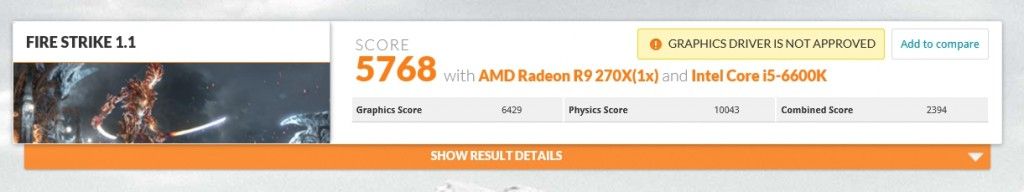

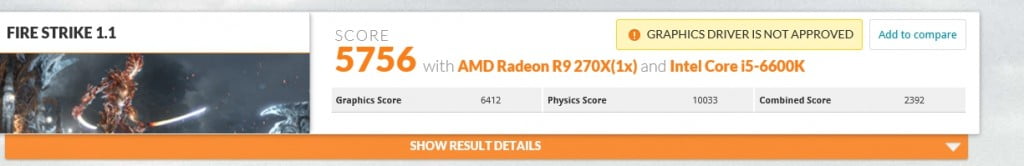

3DMARK 13

Con OC a 4500 Ghz

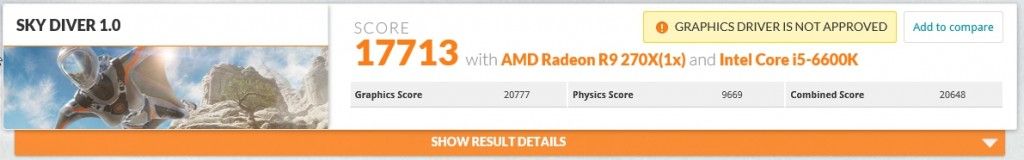

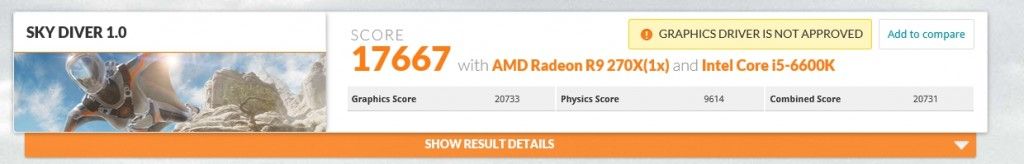

SKY DIVER

Con OC a 4500 Ghz

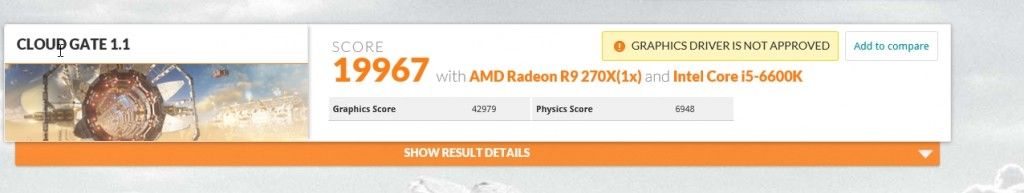

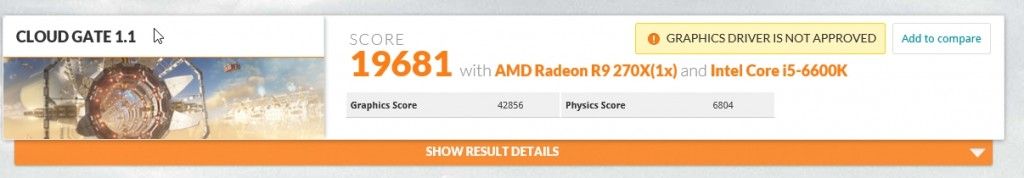

CLOUD GATE

Con OC a 4500 Ghz

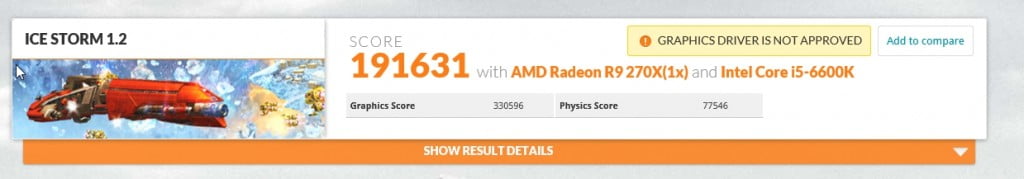

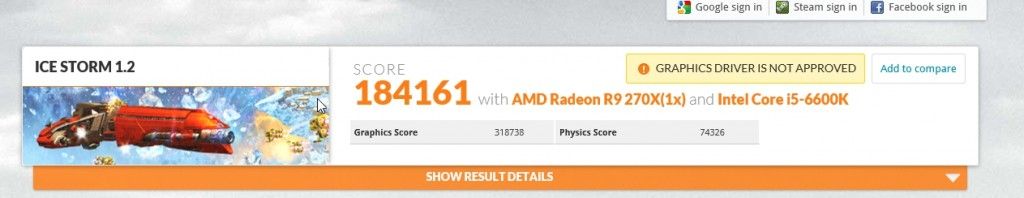

ICE STORM

Con OC a 4500 Ghz

CINEBENCH R15

Con OC @ 4,5 Ghz

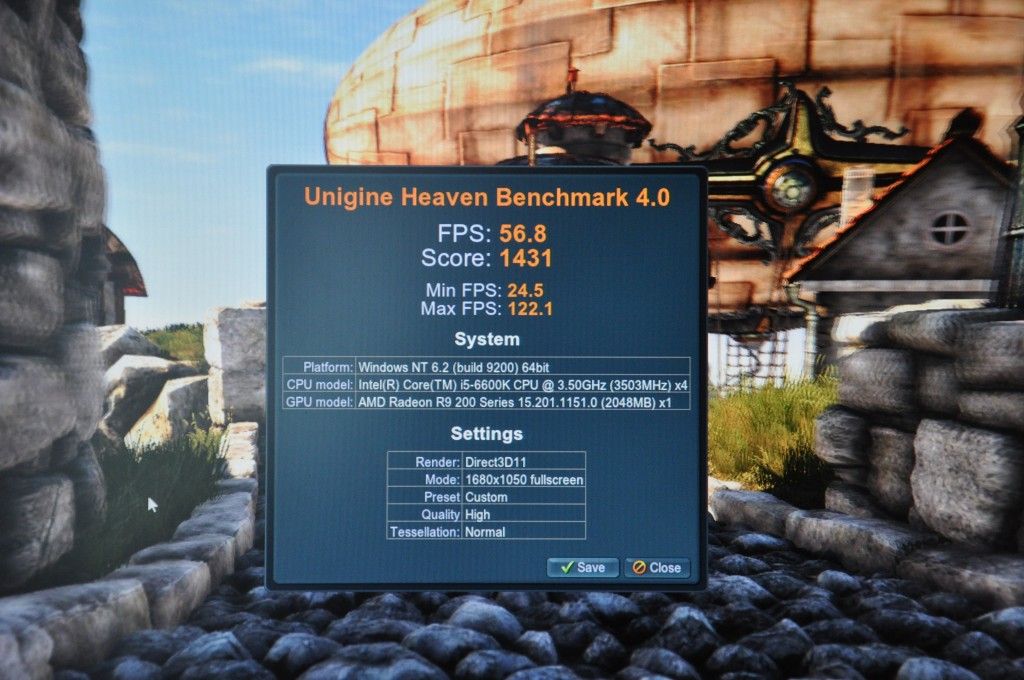

UNIGINE HEAVEN BENCHMARK

AIDA64

SUPERPI

GIGABYTE Z170X-UD5 TH: CONCLUSIONES FINALES Y PUNTUACION

[taq_review]

La placa base Gigabyte Z170X-UD5 TH ofrece una excelente plataforma para exprimir al maximo y con total seguridad nuestra plataforma 1151 de Intel. En nuestras pruebas y sin tocar ningun parametro ha sido capaz de subir de frecuencia desde los 3,5 Ghz hasta los 4,5 Ghz un procesador Intel Core i5 6600K, solo con un simple clic del raton, por lo que se convierte en una placa base ideal para practicar overclocking de forma segura y rapida.

La gran calidad de materiales es la responsable de esta gran estabilidad y capacidad de overclocking. La incorporacion de memorias DDR4 ya no es un problema, pues estan constantemente disminuyendo su precio y equiparándose a los modelos DDR3 actuales. Gigabyte ha hecho un alarde de inclusion de tecnologias en esta placa base: SATA Express, PCI Express 3.0, Dual-Bios, SATA Express M2, DDR4… para que no dudemos de que disponemos de una de las mejores placas base del mercado para este socket.

El precio de esta Gigabyte Z170X-UD5 TH es de unos 210 euros en tiendas.
