Tras analizar el modelo Gigabyte Z170X-Gaming 3 analizamos ahora el modelo superior Gigabyte GA-170X Gaming 5

INDICE DE CONTENIDOS

Review Gigabyte GA-Z170X Gaming 5 12

Con soporte para USB 3.1 USB Type-C™, encontramos otras interesantes características como soporte para tres gráficas , 2 conectores M2 con una transferencia máxima de hasta 32 GB/s y tarjeta de sonido 115dB SNR HD con amplificador de auriculares.

Review Gigabyte GA-Z170X Gaming 5 13

Muchisimas gracias a Gigabyte por cedernos esta placa base Gigabyte Z170X- Gaming 5 para la review!

Review Gigabyte GA-Z170X Gaming 5 14

CARACTERISTICAS TECNICAS

Procesador	Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/ Intel® Celeron® processors in the LGA1151 package Caché L3 varía según la CPU Por favor consulte la «Lista de CPUs soportadas» para más información
Chipset	Intel® Z170 Express Chipset
Memoria	4 x DDR4 DIMM sockets supporting up to 64 GB of system memory * Debido a una limitación del sistema operativo Windows de 32 bits, cuando hay instalados más de 4 GB de memoria física, el tamaño real de la memoria que muestra el sistema operativo puede ser menor que el tamaño de la memoria física instalada. Arquitectura de memoria Dual Channel Soporta módulos de memoria ECC UDIMM 1Rx8/2Rx8 (operando en modo no-ECC) Support for non-ECC UDIMM 1Rx8/2Rx8/1Rx16 memory modules Soporte para módulos de memoria Extreme Memory Profile (XMP) Support for DDR4 3200 (O.C.) / 2133 MHz memory modules (Por favor diríjase a la «Lista de memorias soportadas» para más información.)
Gráfica Integrada	Procesador gráfico integrado – Soporte Intel® HD Graphics: 1 x puerto HDMI, con una resolución máxima de 4096×2160@24 Hz * Soporta la versión 1.4a para HDMI. 1 x DisplayPort, supporting a maximum resolution of 4096×2160@24 Hz or 3840×2160@60 Hz * Support for DisplayPort 1.2 version. Máxima memoria compartida de 512 MB
Audio	Codec Realtek® ALC1150 Audio de alta definición 2/4/5.1/7.1-channel Soporte para salida S / PDIF
LAN	1 x Intel® GbE LAN chip (10/100/1000 Mbit)(LAN1) 1 x Qualcomm® Atheros Killer E2201 chip (10/100/1000 Mbit) (LAN2) * Teaming no soportado.
Zócalos de Expansión	1 x slot PCI Express x16 a x16 (PCIEX16)* Si únicamente va a instalar una tarjeta gráfica PCI Express, para un rendimiento óptimo, asegúrese de que esté colocada en el slot PCIEX16. 1 x PCI Express x16 slot, running at x8 (PCIEX8)* El slot PCIEX8 comparte ancho de banda con el slot PCIEX16. Cuando el slot PCIEX8 se llena, el slot PCIEX16 comienza a funcionar en modo x8. 1 x PCI Express x16, a x4 (PCIEX4) * The PCIEX4 slot shares bandwidth with the M2H_32G connector. The PCIEX4 slot will become unavailable when an SSD is installed in the M2H_32G connector. 4 x PCI Express x1 slots (Todos los slots PCI Express conforman el estandar PCI Express 3.0)
Tecnología Multi Gráfica	Soporte para las tecnologías 3-Way/2-Way AMD CrossFire™ y 2-Way NVIDIA® SLI™
Interfaz de almacenamiento	Chipset: 6 x conector SATA 6Gb/s *Refer to «1-10 Internal Connectors,» for the supported configurations with the M.2, SATA Express, and SATA connectors. Soporta RAID 0, RAID 1, RAID 5, y RAID 10 2 x M.2 Socket 3 connectors 3 x conectores SATA Express
USB	Chipset: 7 x USB 3.0/2.0 ports (3 ports on the back panel, 4 ports available through the internal USB headers) 6 x USB 2.0/1.1 ports (4 ports on the back panel, 2 ports available through the internal USB header) Chipset + Intel® USB 3.1 Controller: 1 x USB Type-C™ port on the back panel, with USB 3.1 support 1 x USB 3.1 port on the back panel Chipset+GENESYS LOGIC USB 2.0 Hub: 2 x USB 2.0/1.1 ports (available through the internal USB header)
Conectores Internos E/S	1 x Tarjeta expansión Thunderbolt™ 1 x conmutador para control de ganancia de audio 6 x conector SATA 6Gb/s 1 x conector del puerto de serie 3 x conector del ventilador del sistema 1 x conector de alimentación ATX 12V 8-pin 1 x conector del ventilador de la CPU 1 x conector del panel frontal 1 x conector de alimentación principal ATX 24-pin 2 x conector USB 3.0/2.0 1 x conector de audio en el panel frontal 2 x conectores USB 2.0/1.1 1 x Clear CMOS jumper 1 x conector Trusted Platform Module (TPM) 1 x conector para ventilador refrigerado por agua (CPU_OPT) 2 x M.2 Socket 3 connectors 3 x conectores SATA Express 1 x ECO button 1 x OC button
Panel E/S Trasero	3 x USB 3.0/2.0 ports 4 x puertos USB 2.0/1.1 1 x conector óptico S/PDIF Out 1 x USB Type-C™ Port, with USB 3.1 support 1 x USB 3.1 port 1 x DisplayPort 1 x HDMI 2 x puerto RJ-45 1 x puerto teclado / ratón PS / 2 5 x jacks para audio (Central/Subwoofer, Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Auriculares)
Controlador E/S	Chip controlador E/S iTE®
Monitorización Hardware	Alerta sobrecalentamiento CPU/System/Chipset Detección del voltaje del sistema Detección de temperatura para CPU/Sistema/Chipset Detección de velocidad de ventilador CPU/CPU OPT/Sistema Aviso de fallo de ventilador CPU/CPU OPT/Sistema Control de la velocidad de ventilador CPU/CPU OPT/Sistema * El soporte para la función de control de la velocidad del ventilador dependerá del sistema de refrigeración que se instale.
BIOS	Soporta DualBIOS™ 2 x flash de 128 Mbit Licencia para uso de UEFI BIOS de AMI PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Otras Características	Soporte para APP Center * Las aplicaciones disponibles en el APP Center pueden variar según el modelo de placa base. A su vez, las funciones soportadas en cada aplicación pueden variar dependiendo de las especifiaciones de la placa. Soporte para Q-Flash Soporta Xpress Install Soporta Smart Switch @ BIOS ™ Auto Green Soporte de Cloud Station EasyTune USB Blocker Smart TimeLock Fast Boot Visor de información del sistema LED ambiente 3D OSD Smart Keyboard Smart Backup Easy RAID
Software Incluido	Tecnología Intel® Smart Response Norton® Internet Security (versión OEM)
Sistema Operativo	Para Windows 10/8.1/7
Formato	Factor de forma ATX, 30.5cm x 24.4cm

[nextpage title=»GIGABYTE Z170X-GAMING 5: UNBOXING Y ACCESORIOS»]

La placa base Gigabyte Z170X-Gaming 5 viene dispuesta en una atractiva caja de cartón de fondo oscuro. Vemos el logo del fabricante, modelo y algunas de sus características, como su compatibilidad con memoria DDR4

La parte trasera de la caja incluye mucha más información, como vemos en la imagen:

En el resto de perfiles de la caja, encontramos detalladas más especificaciones técnicas de la placa.

ACCESORIOS

En esta imagen vemos todos los accesorios incluidos:

Gigabyte Z170X-Gaming 5 (24)

Poster con invitación al juego World of Warships

Cables de conexión SATA plateados.

Puente para la conexión de 2 tarjetas Nvidia.

Conector-G para la placa base

Gigabyte Z170X-Gaming 5 (8)

DVD con drivers y utilidades

Placa trasera metalica.

Manual de instrucciones.

[nextpage title=»GIGABYTE Z170X-GAMING 5: EN DETALLE»]

La placa Gigabyte Z170X-Gaming 5 tiene unas dimensiones convencionales de 30.5cm x 24.4 cm, con PCB negro y contrastando con detalles en rojo/plateado.

Para una mayor capacidad de OC, dispone de 12 fases de alimentación, con la tecnología Ultra Durable y condensadores 10K Chemi-Con

Detalle de los 4 modulos de memoria RAM: compatible con hasta 64 GB DDR4 de hasta 3333 Mhz.

Encontramos también 6 conectores SATA 6 GB/s con soporte para RAID , RAID 1, RAID 5 y RAID 10. Además incorpora 3 conectores SATA Express, con un ancho de banda máximo de 16 GB/s. Encontramos también un Led para comprobar errores , botón OC para un overclocking automático y función ECO.

El chipset Z170 incorpora un dimensionado disipador de aluminio.

Cuenta con 3 puertos PCI Express 3.0 compatibles con la tecnología 2 Way Nvidia SLI y 3 Way CrossfireX. Vemos que los slots están carenados por una cubierta metálica

El audio está confiado a un chip Realtek ALC 1150, con tecnología AMP-Up y soporte para 7.1, doble ADC estéreo integrado, con amplificador de 115dB con supresión de señal/ruido (SNR) en reproducción (DAC) y 104 dB SNR (ADC) en grabación.

Detalle del conector M2 capaz de la transmisión de datos hasta 32 GB/s

Detalle de los conectores traseros:

2 USB 2.0
PS/S
USB 3.0 Type C
3X USB 3.0
Displayport
Salida HDMI
2X LAN GIGABIT
Salida audio digital 7.1

[nextpage title=»GIGABYTE Z170X-GAMING 5: BIOS Y SOFTWARE»]

La Bios de la placa base Gigabyte Z170X-Gaming 5 es la habitual AMI con multitud de parámetros de configuración y un overclocking muy sencillo y simple:

GIGABYTE APP CENTER

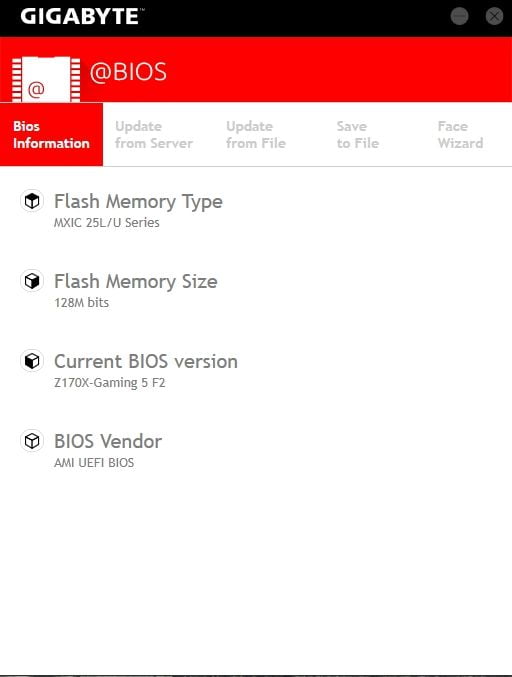

BIOS: Incluye informacion acerca de la Bios, actualizaciones….

screenshot.301

3D OSD: Incluye información variada acerca del equipo:

AMBIENT LED: Permite cambiar el color trasero de iluminacion de la placa

AUTOGREEN: Con funciones de ahorro de energia:

USB LOCKER: permite tener control sobre los dispositivos USB

HOME CLOUD: Permite la sincronizacion de archivos en la nube.

EASY TUNE: Donde tenemos amplias posibilidades de realizar overclocking a nuestro procesador, memoria, etc… desde un entorno amigable y de forma muy sencilla.

EZ RAID: Para montar de forma sencilla un sistema RAID con varios discos duros

screenshot.285

FAST BOOT: Permite activar/desactivar la carga del sistema operativo mas rapidamente

PLATFORM POWER MANAGEMENT: Otro sistema de ahorro de energia

SYSTEM INFORMATION VIEWER: Una practica APP para ver informacion y monitorizar nuestro sistema:

[nextpage title=»GIGABYTE Z170X-GAMING 5: PRUEBAS DE RENDIMIENTO»]

El equipo de pruebas era el siguiente:

PLACA BASE GIGABYTE z170x gaming 5
PROCESADOR INTEL CORE I5 6700K
SSD CORSAIR NEUTRON 240 K
TARJETA GRAFICA ASUS 560 TI
DDR4 CORSAIR VENGEANCE LPX 16 GB
SISTEMA OPERATIVO WINDOWS 10 PRO

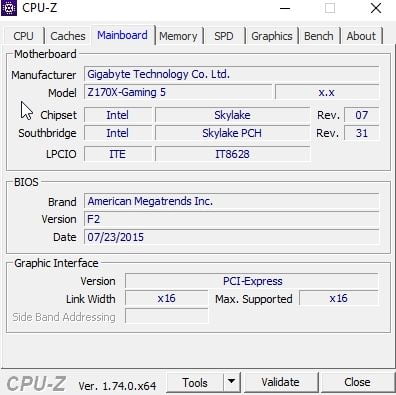

Una captura de CPUID

screenshot.314

screenshot.315

3DMARK 13

CINEBENCH R15

UNIGINE HEAVEN BENCHMARK

AIDA64

screenshot.319

SUPER PI

[nextpage title=»GIGABYTE Z170X-GAMING 5: CONCLUSIONES FINALES Y PUNTUACION»]

Gigabyte Z170X-Gaming 5 (12)

[taq_review]

La placa Gigabyte Z170X-Gaming 5 pertenece al segmento medio-alto de Gigabyte referente al chipset Z170 de Intel. Su precio con relación al modelo superior es de tan sólo 20 euros, prescindiendo principalmente de botón de apagado/encendido, clear CMOS, Wifi y conector Thunderbolt, unos extras que tienes que valorar a la hora de comprar si merece la pena el desembolso superior.

La placa nos ha encantado, además de su diseño realmente intachable y atractivo, encontramos las últimas tecnologías de Gigabyte: dual conector M2, sonido 7.1 con amplificación para auriculares, hasta 64 GB DDR4 @ 3333 Mhz, Intel® USB 3.1 con USB Type-C™, Killer™ E2200 and Intel® Gaming Networks y así un largo etcétera… con los mejores componentes y tecnología de fabricación Ultra Durable propias de la marca.

En nuestras pruebas se ha mostrado excelente en cuanto a rendimiento, con unas posibilidades de overclocking excelentes a través de una Bios realmente muy intuitiva , o bien desde la propia app incluida con la placa.

El precio de esta placa Gigabyte Z170X-Gaming 5 es de unos 200 euros, a la vista de los resultados y calidad de la misma, no podemos más que recomendarla si buscas sin duda una de las mejores placas base del mercado para el chipset Z170 de Intel
