Volvemos con la review de una placa base con chipset Z170, en este caso el modelo Gigabyte Z-170X Gaming 3, una placa base de gama media pero con una estética realmente muy atractiva y cargada de tecnología.

Con soporte para la 6ª generacion de procesadores Intel, dispone de un total de 4 zócalos de memoria DDR4 con una capacidad máxima de 64 GB. Además encontramos el novísimo conector Intel^® USB 3.1 with USB Type-C™ , tres zócalos PCI Express, dual conector M.2, y tarjeta de sonido Sound Blaster X-Fi MB3

Muchisimas gracias a Gigabyte por cedernos esta placa base Gigabyte Z170X- Gaming 3 para la review!

GIGABYTE Z170X-GAMING 3: CARACTERISTICAS TECNICAS

Procesador

1. Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/ Intel® Celeron® processors in the LGA1151 package
2. Caché L3 varía según la CPU
3. Por favor consulte la «Lista de CPUs soportadas» para más información

Chipset

• Intel® Z170 Express Chipset

Memoria

1. 4 x DDR4 DIMM sockets supporting up to 64 GB of system memory
2. * Debido a una limitación del sistema operativo Windows de 32 bits, cuando hay instalados más de 4 GB de memoria física, el tamaño real de la memoria que muestra el sistema operativo puede ser menor que el tamaño de la memoria física instalada.
3. Arquitectura de memoria Dual Channel
4. Soporta módulos de memoria ECC UDIMM 1Rx8/2Rx8 (operando en modo no-ECC)
5. Support for non-ECC UDIMM 1Rx8/2Rx8/1Rx16 memory modules
6. Soporte para módulos de memoria Extreme Memory Profile (XMP)
7. Support for DDR4 3200 (O.C.) / 2133 MHz memory modules

Gráfica IntegradaProcesador gráfico integrado – Soporte Intel® HD Graphics:

1. 1 puerto D-Sub, soporta una resolución máxima de 1920×[email protected]
2. 1 puerto DVI-D, soporta una resolución máxima de 1920×[email protected]
   * El puerto DVI-D no soporta conexión D-Sub por adaptador.
3. 1 x puerto HDMI, con una resolución máxima de 4096×[email protected] Hz
   * Soporta la versión 1.4a para HDMI.
4. Soporta hasta 3 pantallas a la vez

Audio

1. Codec Realtek® ALC1150
2. Amplificador operacional Burr Brown® OPA2134 de TI
3. Soporte Sound Blaster X-Fi MB3
4. Audio de alta definición
5. 2/4/5.1/7.1-channel
6. Soporte para salida S / PDIF

LAN

• Chip Qualcomm® Atheros Killer E2201 LAN (10/100/1000 Mbit)

Zócalos de Expansión

1. 1 x slot PCI Express x16 a x16 (PCIEX16)* Si únicamente va a instalar una tarjeta gráfica PCI Express, para un rendimiento
   óptimo, asegúrese de que esté colocada en el slot PCIEX16.
2. 1 x PCI Express x16 slot, running at x8 (PCIEX8)* El slot PCIEX8 comparte ancho de banda con el slot
   PCIEX16. Cuando el slot PCIEX8 se llena, el slot PCIEX16 comienza a funcionar
   en modo x8.
3. 1 x PCI Express x16, a x4 (PCIEX4)
4. * The PCIEX4 slot shares bandwidth with the PCIEX1_3 slot. When the PCIEX1_3 slot is populated, the PCIEX4 slot will operate at up to x1 mode
5. 3 x PCI Express x1 slots
6. (Todos los slots PCI Express conforman el estandar PCI Express 3.0)

Tecnología Multi Gráfica

• Soporte para las tecnologías 3-Way/2-Way AMD CrossFire™ y 2-Way NVIDIA® SLI™

Interfaz de almacenamientoChipset:

1. 2 x M.2 Socket 3 connectors
2. 3 x conectores SATA Express
3. 6 x conector SATA 6Gb/s
4. * Refer to «1-9 Internal Connectors,» for the supported configurations with the M.2, SATA Express, and SATA connectors.
5. Soporta RAID 0, RAID 1, RAID 5, y RAID 10

USBChipset:

1. 6 x puerto USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos)
2. 7 x USB 3.0/2.0 ports (3 ports on the back panel, 4 ports available through the internal USB headers)

Chipset + Intel® USB 3.1 Controller:

1. 1 x USB Type-C™ port on the back panel, with USB 3.1 support
2. 1 x USB 3.1 port on the back panel

Conectores Internos E/S

1. 1 x conector S/PDIF Out
2. 3 x conector del ventilador del sistema
3. 1 x conector del puerto de serie
4. 6 x conector SATA 6Gb/s
5. 1 x conmutador para control de ganancia de audio
6. 1 x Tarjeta expansión Thunderbolt™
7. 1 x conector de alimentación ATX 12V 8-pin
8. 1 x conector del ventilador de la CPU
9. 1 x conector del panel frontal
10. 1 x conector de alimentación principal ATX 24-pin
11. 2 x conector USB 3.0/2.0
12. 1 x conector de audio en el panel frontal
13. 2 x conectores USB 2.0/1.1
14. 1 x Clear CMOS jumper
15. 1 x conector Trusted Platform Module (TPM)
16. 1 x conector para ventilador refrigerado por agua (CPU_OPT)
17. 2 x M.2 Socket 3 connectors
18. 3 x conectores SATA Express

Panel E/S Trasero

1. 2 x puerto USB 2.0/1.1
2. 3 x USB 3.0/2.0 ports
3. 1 x conector óptico S/PDIF Out
4. 1 x USB Type-C™ Port, with USB 3.1 support
5. 1 x USB 3.1 port
6. 1 x puerto DVI-D
7. 1 x puerto D-Sub
8. 1 x Puerto RJ-45
9. 1 x HDMI
10. 1 x puerto teclado / ratón PS / 2
11. 5 x jacks para audio (Central/Subwoofer, Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Auriculares)

Controlador E/S

• Chip controlador E/S iTE®

Monitorización Hardware

1. Alerta sobrecalentamiento CPU/System/Chipset
2. Detección del voltaje del sistema
3. Detección de temperatura para CPU/Sistema/Chipset
4. Detección de velocidad de ventilador CPU/CPU OPT/Sistema
5. Aviso de fallo de ventilador CPU/CPU OPT/Sistema
6. Control de la velocidad de ventilador CPU/CPU OPT/Sistema
7. * El soporte para la función de control de la velocidad del ventilador dependerá del sistema de refrigeración que se instale.

BIOS

1. 2 x 64 Mbit flash
2. Soporta DualBIOS™
3. Licencia para uso de UEFI BIOS de AMI
4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Otras Características

1. Soporte para APP Center
   * Las aplicaciones disponibles en el APP Center pueden variar según el modelo de placa base. A su vez, las funciones soportadas en cada aplicación pueden variar dependiendo de las especifiaciones de la placa.
2. Soporte para Q-Flash
3. Soporta Xpress Install
4. Soporta Smart Switch
5. @ BIOS ™
6. Auto Green
7. Soporte de Cloud Station
8. EasyTune
9. USB Blocker
10. Smart TimeLock
11. Fast Boot
12. Visor de información del sistema
13. LED ambiente
14. 3D OSD
15. Smart Keyboard
16. Smart Backup
17. Easy RAID

Software Incluido

1. Tecnología Intel® Smart Response
2. Norton® Internet Security (versión OEM)

Sistema Operativo

• Para Windows 10/8.1/7

Formato

• ATX Form Factor; 30.5cm x 23.5cm

GIGABYTE Z170X-GAMING 3: EMBALAJE EXTERIOR

El embalaje exterior está compuesto por una llamativa caja de cartón con motivos del juego World of Tanks Roll Out, del cual hablaremos más adelante.

La zona trasera se ha utilizado para imprimir varias imágenes de la placa base relativas a sus principales características.

En el resto de perfiles de la caja encontramos más características técnicas de la misma.

GIGABYTE Z170X-GAMING 3: INTERIOR Y ACCESORIOS

Al abrir la caja, vemos que la placa base viene perfectamente protegida por un cartón alrededor de la misma y una bolsa de plástico envolviéndola.

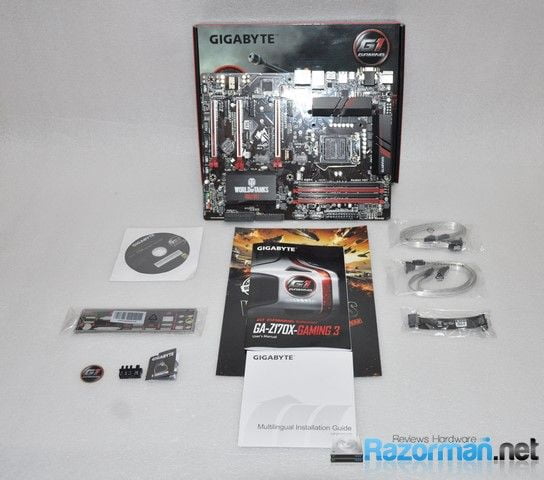

ACCESORIOS

Detalle de todos los accesorios incluidos, que vamos a ver con mayor detenimiento:

Manual de instrucciones – solo en inglés.

Manual de instalación rapida de la placa base, en varios idiomas entre los que se incluye el nuestro.

Puente SLI para 2 tarjetas gráficas de nVidia.

4 cables SATA en tono plateado.

Chapa posterior de conexiones.

DVD con drivers y utilidades.

Conector G para el funcionamiento de la placa base.

Folleto del juego World of Tanks Roll Out, donde encontramos un Código para mejoras y participar en el juego online.

GIGABYTE Z170X-GAMING 3 EN DETALLE

El diseño exterior de la placa es realmente muy muy atractivo, con una acertada combinación de tonos negros/rojos y plateado en los slots PCI-Express. La placa es de formato ATX convencional con PCB negro como vemos en la imagen.

Podremos instalar un total de 64 Gb de memoria RAM DDR4, con una velocidad de 2133 Mhz por defecto, pero con OC podremos alcanzar hasta los 3466 Mhz.

Detalle del disipador del chipset Z-170, con el logo del juego WOT.

En esta zona encontramos 3 x SATA Express  y 6 x SATA III 6 Gbps

Imagen de los 3 slots PCIe X16 3.0 con posibilidad de configuración X16/x8x8/x8x4x4 en modo Crossfire. Notad que dichos slots aportan un extra de resistencia al ir cubiertos por una superficie metálica.

Sonido encargado al chip Realtek ALC1150, con salida de audio amplificada TI Burr Brown OPA 2134, ideales para auriculares de alta impedancia.

Encontramos tambien el chip Killer E2201 LAN chip (10/100/1000 Mbit)

Conexiones de la placa:

• PS/2
• 2 x USB 3.0 (amarillos, DAC-UP)
• VGA, DVI-D
• HDMI 1.4
• 1 x USB 3.1 Gen2 Type-C
• 1 x USB 3.1 Gen2 Type-A
• 3 x USB 3.0 (azules)
• RJ45 (Killer E2201 Gigabit LAN)
• 5 x Jack 3.5 mm
• S/PDIF óptico

Por último detalle del zócalo de la CPU, con conector de 8 pines para alimentación extra y un VRM de 7 fases.

GIGABYTE Z170X-GAMING 3: BIOS Y SOFTWARE

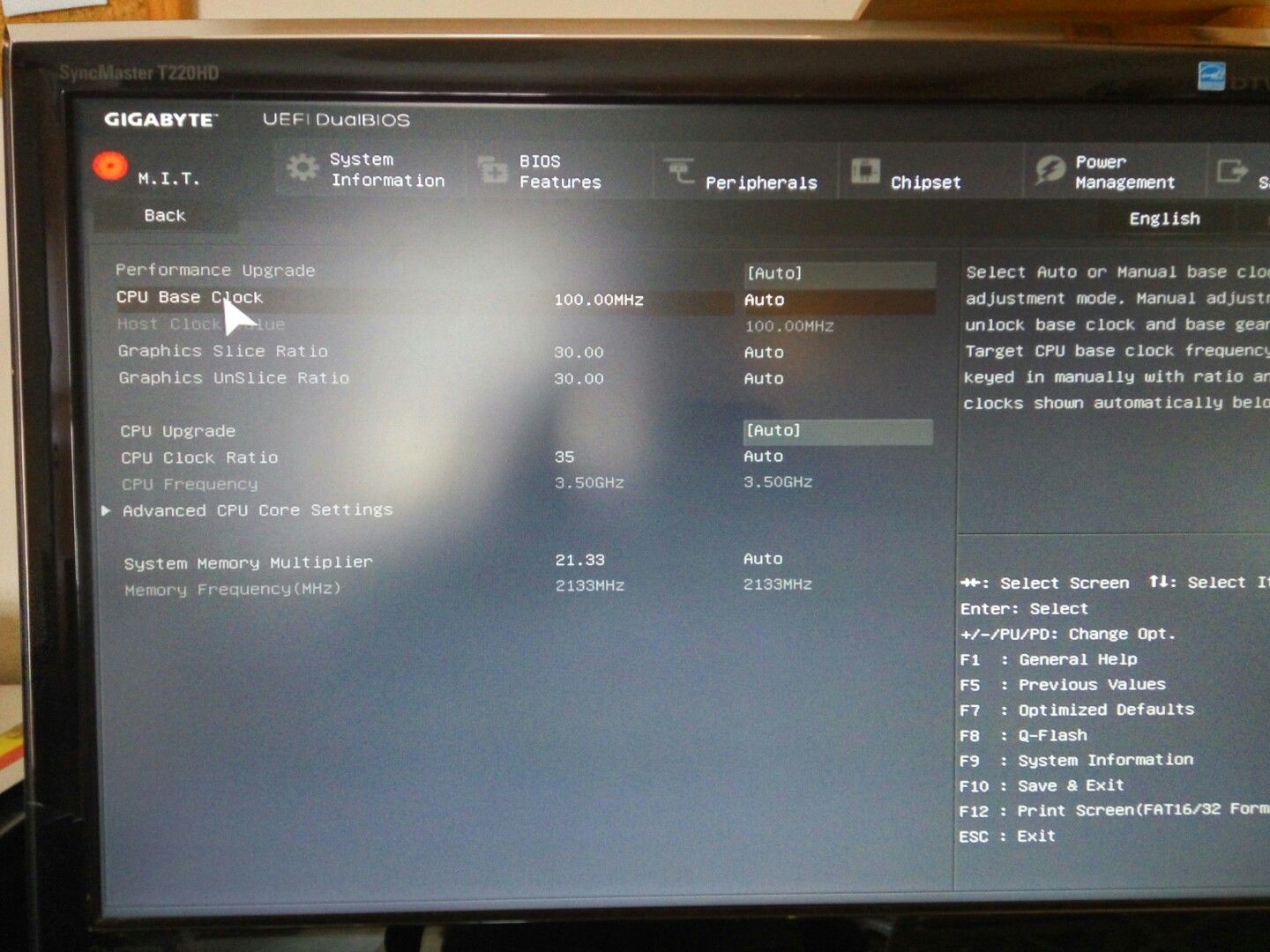

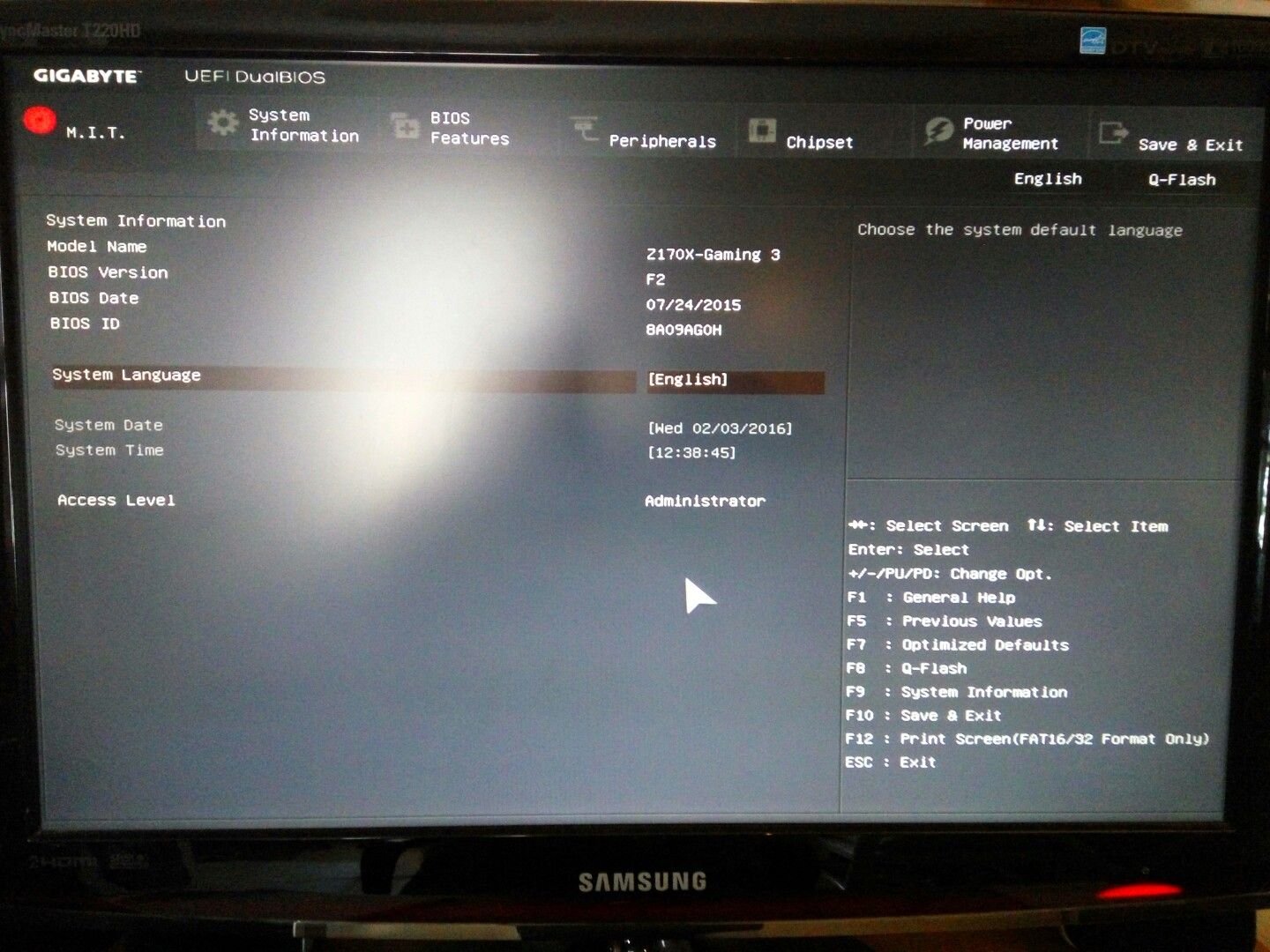

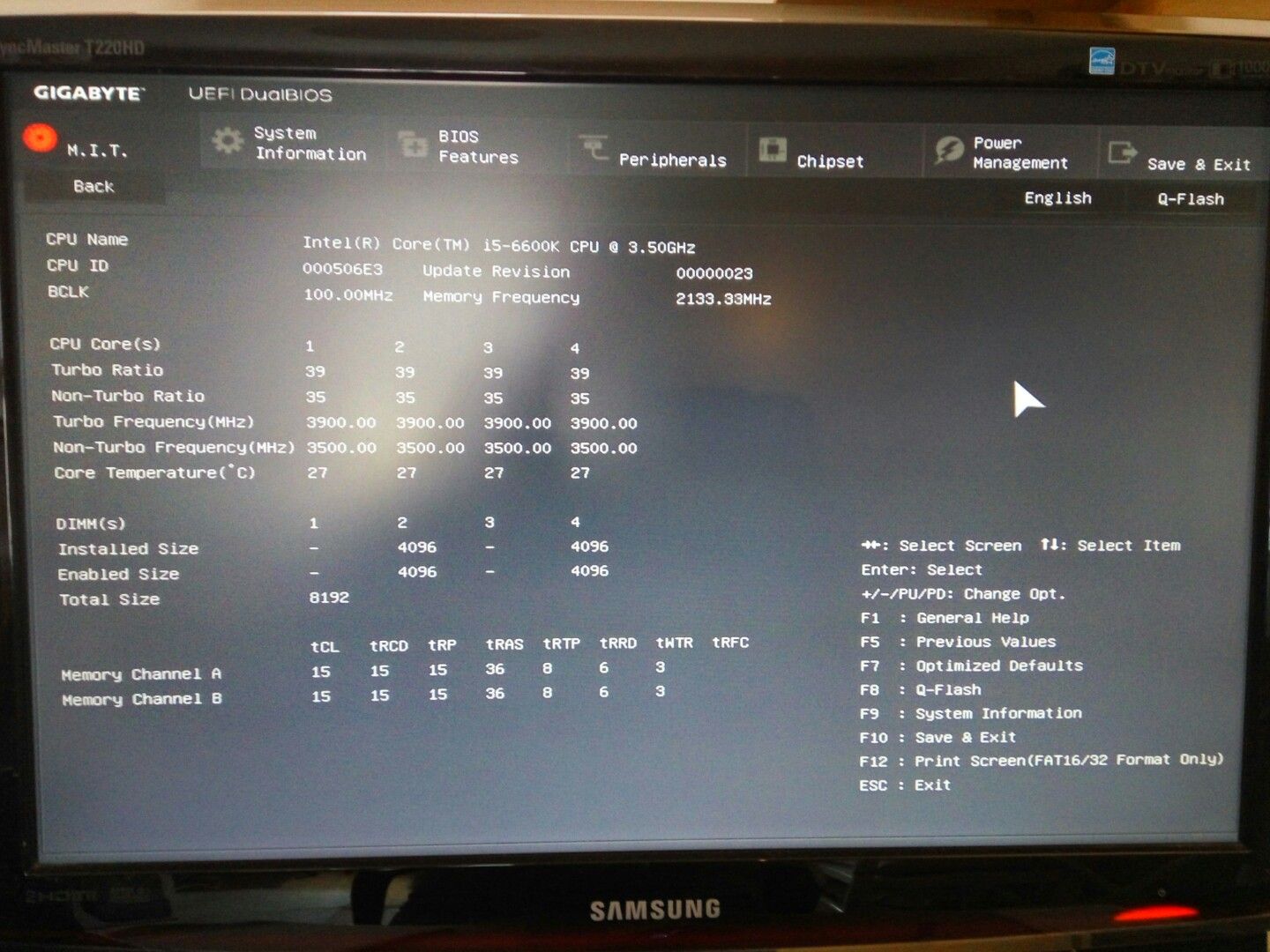

La Bios de la placa base Gigabyte Z170X-Gaming 3 es la habitual AMI con multitud de parámetros de configuración y un overclocking muy sencillo y simple:

GIGABYTE APP CENTER

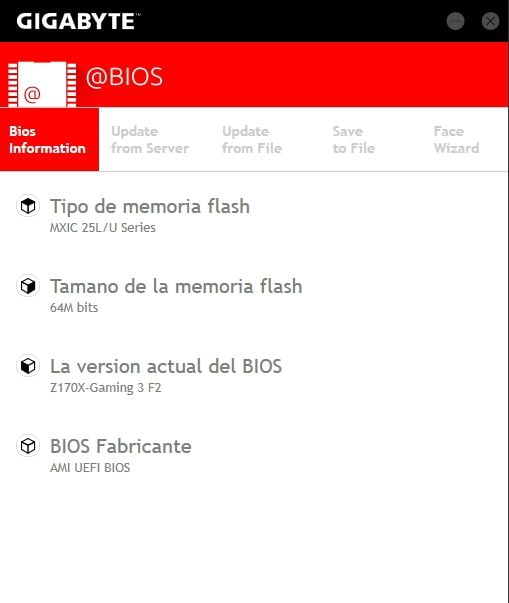

BIOS: Incluye informacion acerca de la Bios, actualizaciones….

3D OSD: Incluye información variada acerca del equipo:

AMBIENT LED: Permite cambiar el color trasero de iluminacion de la placa

AUTOGREEN: Con funciones de ahorro de energia:

USB LOCKER: permite tener control sobre los dispositivos USB

HOME CLOUD: Permite la sincronizacion de archivos en la nube.

EASY TUNE: Donde tenemos amplias posibilidades de realizar overclocking a nuestro procesador, memoria, etc… desde un entorno amigable y de forma muy sencilla.

EZ RAID: Para montar de forma sencilla un sistema RAID con varios discos duros

FAST BOOT: Permite activar/desactivar la carga del sistema operativo mas rapidamente

PLATFORM POWER MANAGEMENT: Otro sistema de ahorro de energia

SYSTEM INFORMATION VIEWER: Una practica APP para ver informacion y monitorizar nuestro sistema:

SONIDO: Se incluye el software Creative Sound Blaster X-Fi, para la configuración del sonido:

GIGABYTE Z170X GAMING 3: PRUEBAS DE RENDIMIENTO

El equipo de pruebas era el siguiente:

PLACA BASE GIGABYTE z170x gaming 3

PROCESADOR INTEL CORE I5 6600K

SSD CORSAIR NEUTRON 240 K

TARJETA GRAFICA EVGA GT 740

DDR4 KINGSTON– 8 B @ 2133 MHZ

SISTEMA OPERATIVO WINDOWS 10 PRO

Una captura de CPUID

3DMARK 13

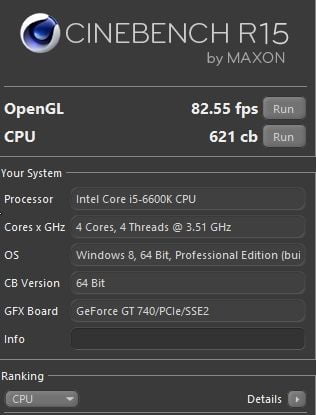

CINEBENCH R15

UNIGINE HEAVEN BENCHMARK

AIDA64

SUPERPI

GIGABYTE Z170X- GAMING 3: CONCLUSIONES FINALES Y PUNTUACION

[taq_review]

Bajo una estética realmente muy atractiva se esconde una de las placas base más prestacionales que hemos analizado para el socket 1151 de Intel. Si la estética no admite ningún reproche, tampoco podemos señalar nada en contra de sus especificaciones técnicas – sino más bien alabarlas – y también del generoso bundle incluido.

En nuestras pruebas, ha superado en todos los benchs al modelo H170-D3HP del mismo fabricante, lo que denota lo bien optimizada que está y diseñada para obtener el máximo rendimiento de cualquier procesador que se le instale.

Podremos instalar memorias DDR4 de máxima velocidad y configuraciones SLI y Crossfire para obtener el máximo rendimiento en el apartado gráfico, con inclusión también de 2 slots de tipo M.2 para discos de este tipo y los nuevos puertos USB 3.1 de máxima velocidad.

El precio de esta placa es de unos 155 euros en tiendas, un precio equilibrado y acorde a sus características y que nos permite ahorrar un buen dinero con relación a otros modelos de su misma gama – Gaming 5 y Gaming 7.
