Review Cooler Master Nepton 120 XL

COOLERMASTER NEPTON 120XL: INSTALACION



El equipo de pruebas estaba compuesto por estos componentes:

– Placa Base Asus Z97 PRO Gamer

– CPU: Intel Core i7 4790

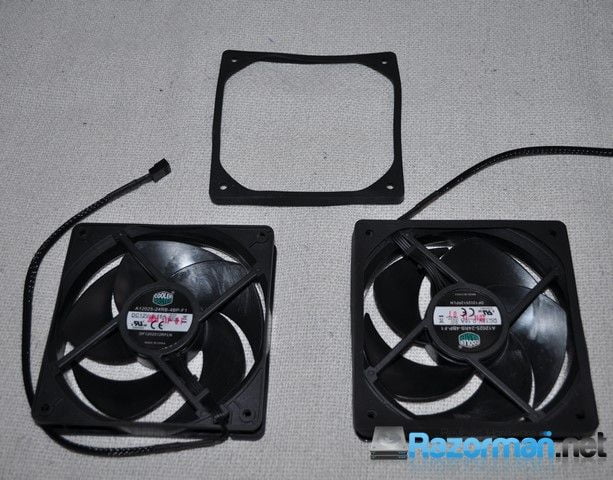

CM Nepton 120 XL Instalacion (1)

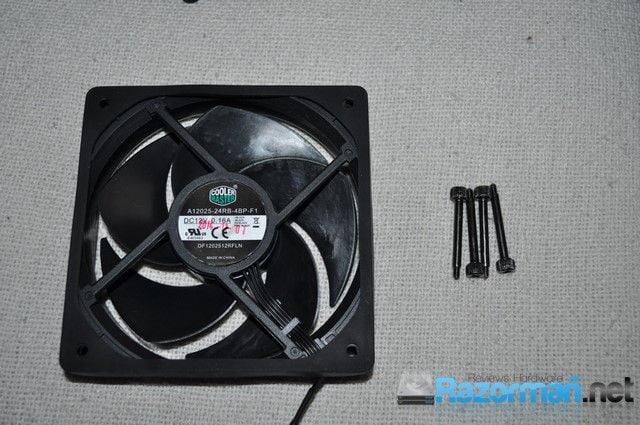

El primer paso es instalar las juntas de goma antivibracion como vemos en la imagen.



CM Nepton 120 XL Instalacion (2)



Una vez instaladas, procederemos a colocarlos ventiladores ( Push-Pull) en el radiador, sujetándolos con los tornillos al efecto.

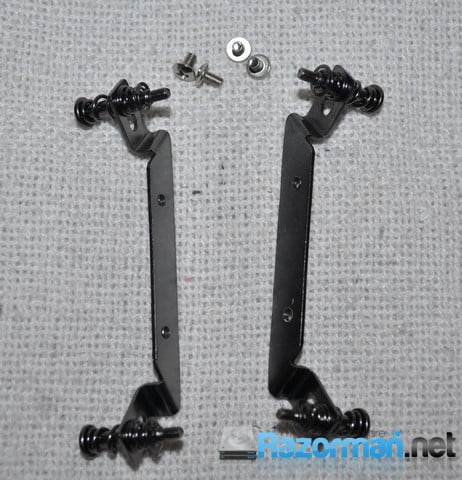

CM Nepton 120 XL Instalacion (3)



Colocaremos ahora los soportes metálicos específicos de Intel para fijar la bomba



CM Nepton 120 XL Instalacion (4)

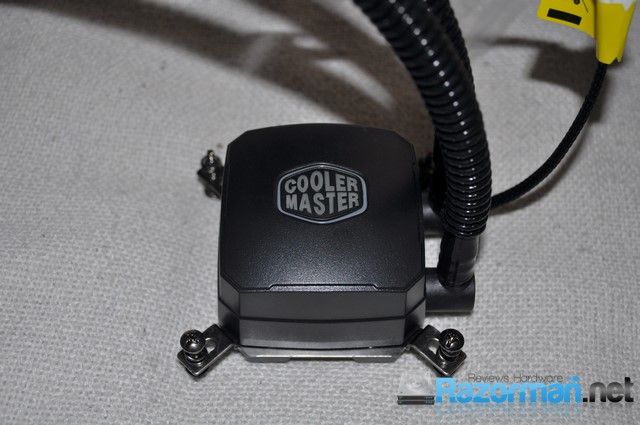

Vista de la bomba una vez finalizado el proceso anterior.

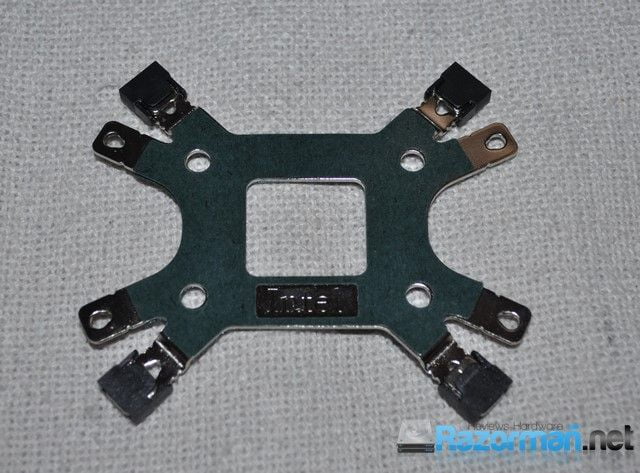

CM Nepton 120 XL Instalacion (5) CM Nepton 120 XL Instalacion (6) CM Nepton 120 XL Instalacion (7)

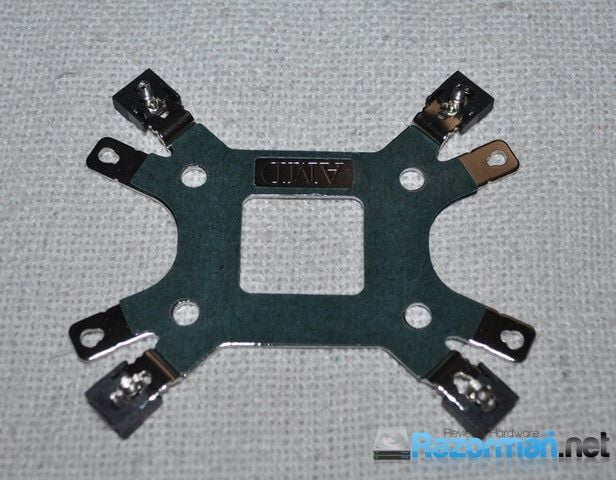

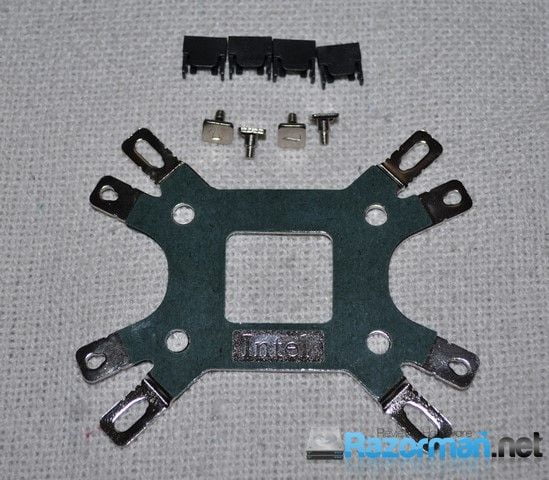

En las tres imágenes anteriores vemos la secuencia de colocación de los tornillos en el backplate trasero. Al tratarse de un sistema con socket 1150, los tornillos deben ir colocados en el centro de la ranura.



CM Nepton 120 XL Instalacion (8)

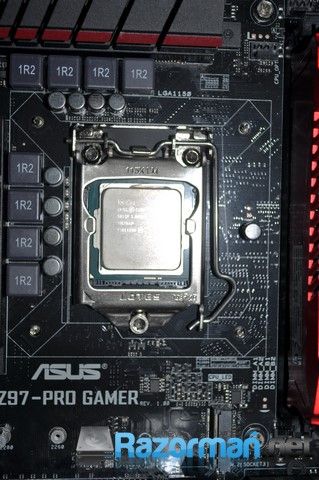

Pasaremos los tornillos hacia la zona delantera de la placa base.

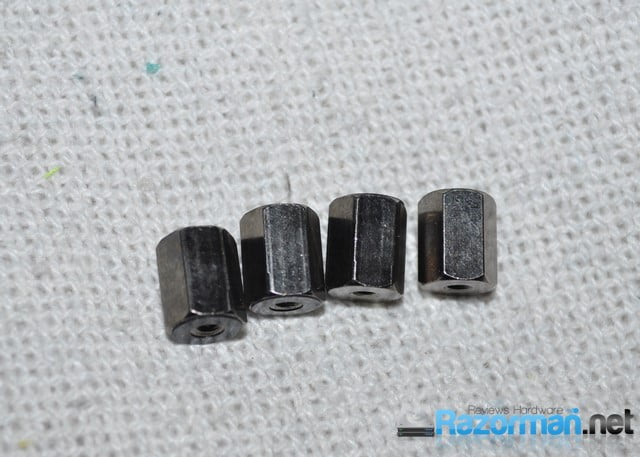

CM Nepton 120 XL Instalacion (9)



Y fijaremos el backplate trasero con estas tuercas. Ten la precaución de colocar la zona con arandela en contacto con la placa base.

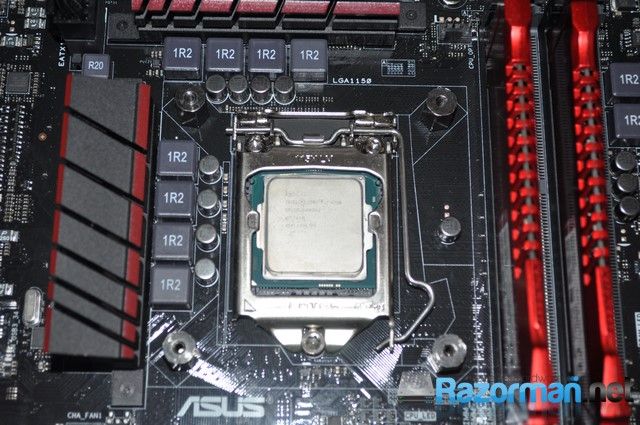

CM Nepton 120 XL Instalacion (10)



Fijaremos los tornillos con las tuercas anteriores.

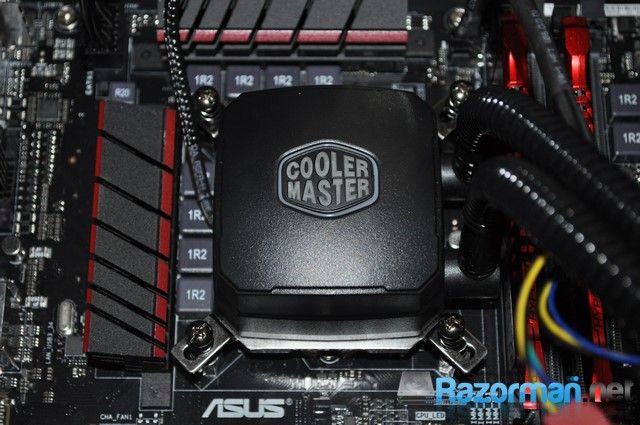

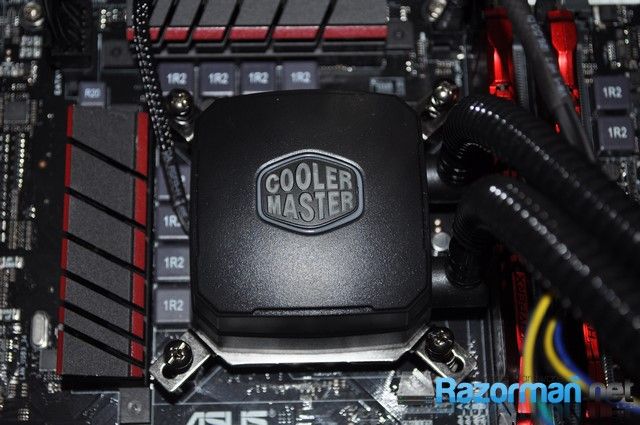

CM Nepton 120 XL Instalacion (12)



Y procederemos a atornillar los tornillos de sujección de la bomba a las tuercas anteriores. Conectaremos los cables de alimentación de la bomba y ventiladores a la placa base y ya hemos terminado el proceso de instalación.



CM Nepton 120 XL Instalacion (15)

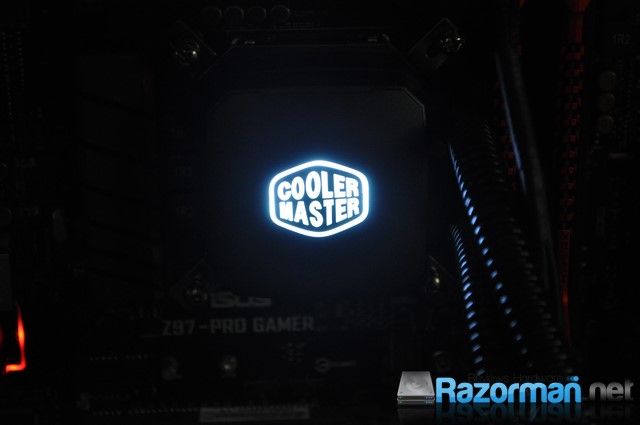

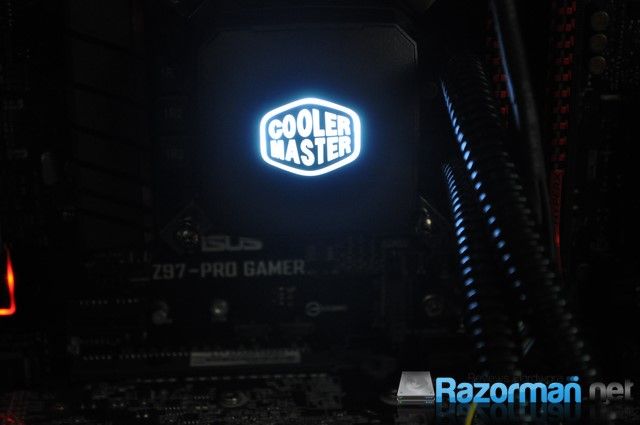

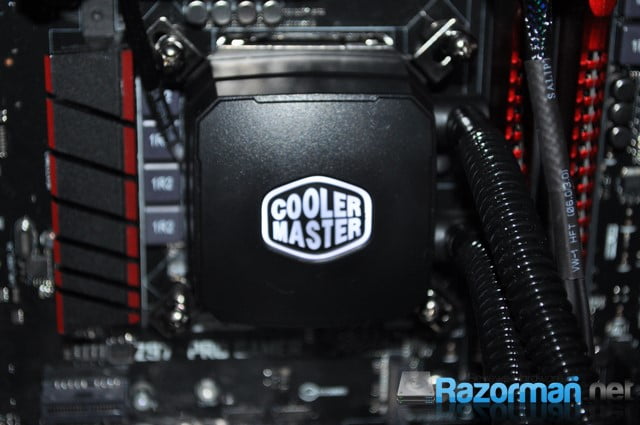

Como vemos en la imagen, en la bomba se ilumina el logo de Cooler Master con unos Leds de color blanco.
