Cooler Master nos ha enviado para su análisis su caja compacta Cooler Master Elite 120 Advanced ideal para espacios reducidos por su formato tipo cubo compatible con placas base Mini-ITX y fuentes de alimentación estándard.
- CARACTERISTICAS TECNICAS COOLERMASTER ELITE 120 ADVANCED
- EMBALAJE EXTERIOR COOLER MASTER ELITE 120 ADVANCED
- EMBALAJE INTERIOR Y ACCESORIOS INCLUIDOS COOLER MASTER ELITE ADVANCED 120
- COOLER MASTER ELITE ADVANCED 120 AL DETALLE
- CABLEADO INTERNO COOLER MASTER ELITE ADVANCED 120
- CONCLUSIONES FINALES Y PUNTUACION COOLER MASTER ELITE 120 ADVANCED
- NOTA FINAL COOLER MASTER ELITE 120 ADVANCED: 9,5/10

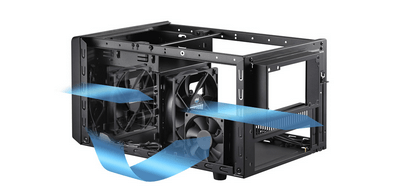

La ventaja de esta caja CoolerMaster Elite 120 Advanced es como decimos que es compatible con fuentes de alimentación estándard y tarjetas gráficas de gran tamaño, pudiendo también colocar hasta 5 unidades de disco duro o SSD. Gracias a su sistema de 3 ventiladores el sistema se mantiene en unas temperaturas óptimas bajo un gran silencio de funcionamiento.
Muchisimas gracias a CoolerMaster por facilitarnos esta caja CM Elite 120 Advanced para su análisis:
CARACTERISTICAS TECNICAS COOLERMASTER ELITE 120 ADVANCED
EMBALAJE EXTERIOR COOLER MASTER ELITE 120 ADVANCED
Nos encontramos con una caja de carton normal con una imagen de la caja en color negro, además de algunas de sus principales características , además del logo del fabricante y modelo de la caja.

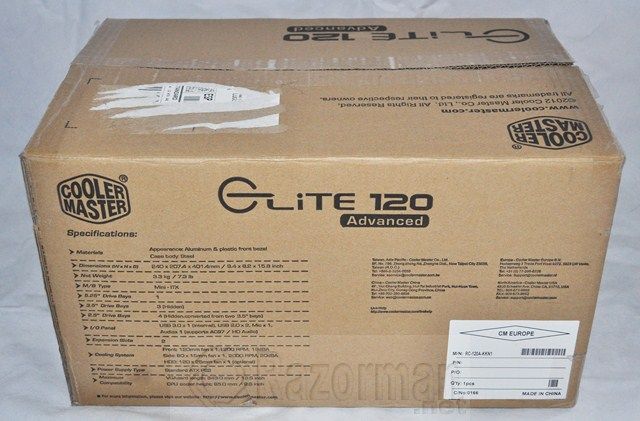

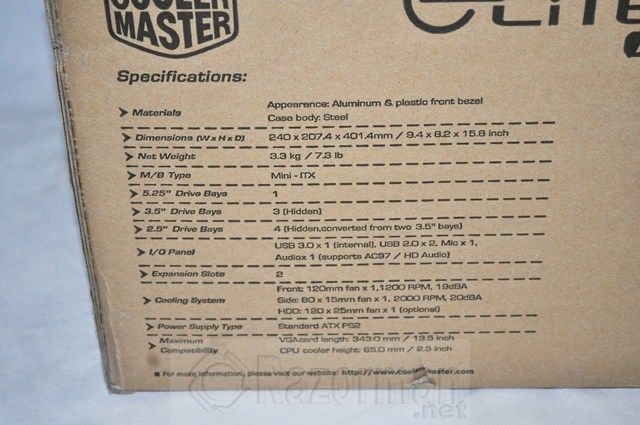

Vemos en este lateral de la caja que el fabricante ha impreso en la misma las especificaciones técnicas del producto.
EMBALAJE INTERIOR Y ACCESORIOS INCLUIDOS COOLER MASTER ELITE ADVANCED 120

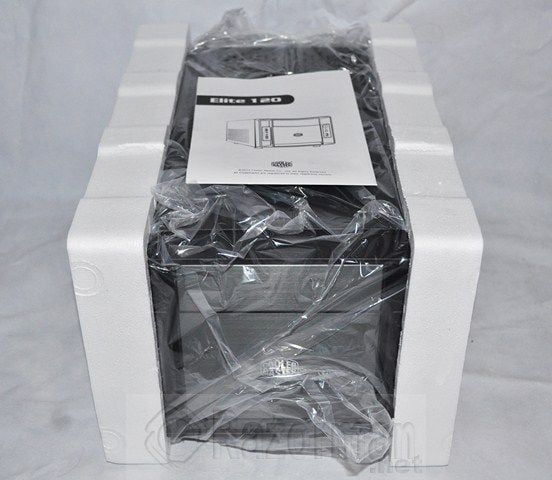

Retiramos el embalaje exterior y encontramos que la caja viene protegida por 2 grandes moldes de porexpán que cubren todo el lateral de la caja, además esta se encuentra protegida por una bolsa de plástico transparente.

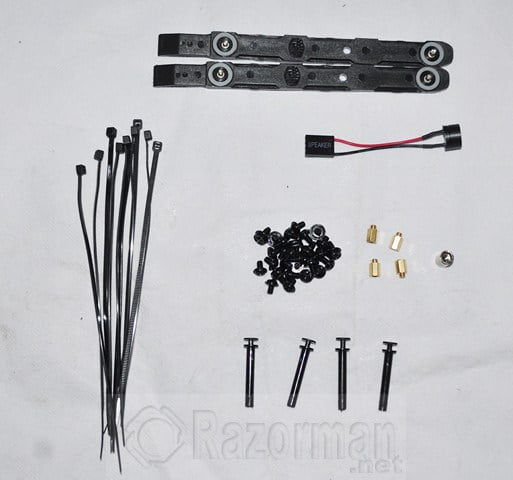

Se incluye una bolsa conteniendo los accesorios que vemos en la imagen: bridas, tornillos, soportes placa base, altavoz del sistema…

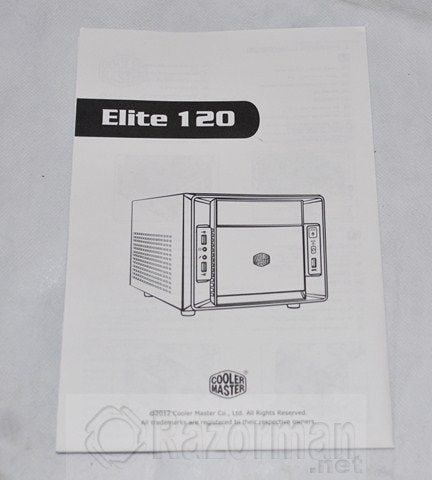

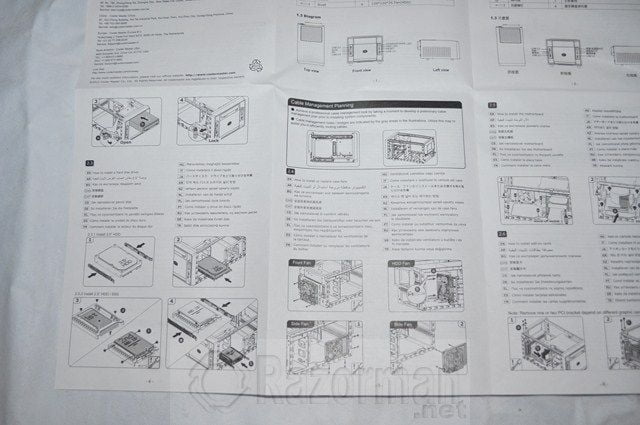

También se incluye un completo manual explicativo de como instalar componentes en la caja.
Las indicaciones se encuentran en varios idiomas, entre ellos el nuestro.
COOLER MASTER ELITE ADVANCED 120 AL DETALLE

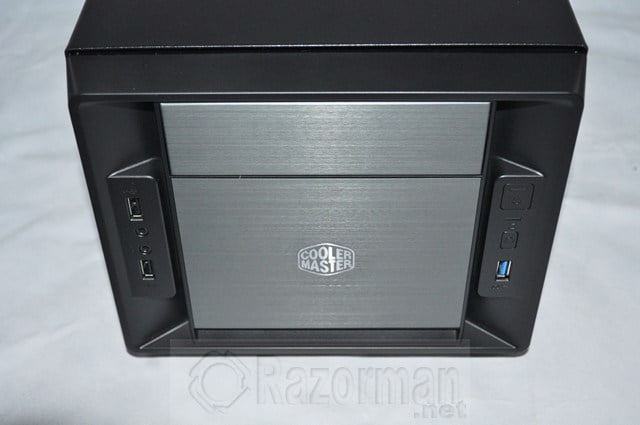

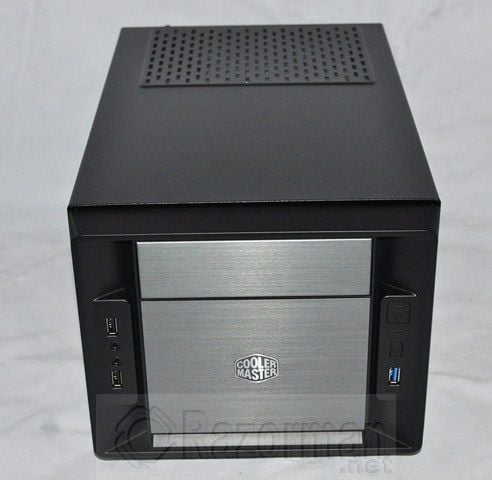

Comenzamos un recorrido fotográfico por la caja Cooler Master Elite 120 Advanced. Nos detenemos en su frontal en el que vemos una chapa de aluminio cepillado con el logo del fabricante en el centro.
La caja no es muy pequeña, pero resulta muy compacta y cómoda de mover por su robustez y ligereza. Observamos en el fronta a cada lado una serie de conexiones y botones, vamos a ver cuales son:

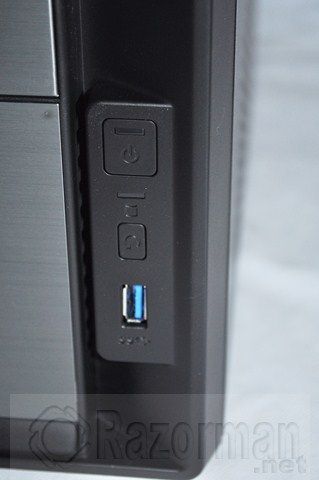

En el lado derecho encontramos los pulsadores de apagado/encendido y debajo el pulsador de Reset. También encontramos un puerto USB 3.0

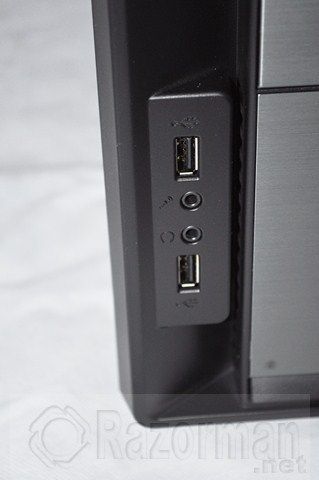

En el lado izquierdo, de arriba a abajo, encontramos un puerto USB 2.0 , jack para entrada de micrófono, salida de audio ( jack ) y un último conector USB 2.0

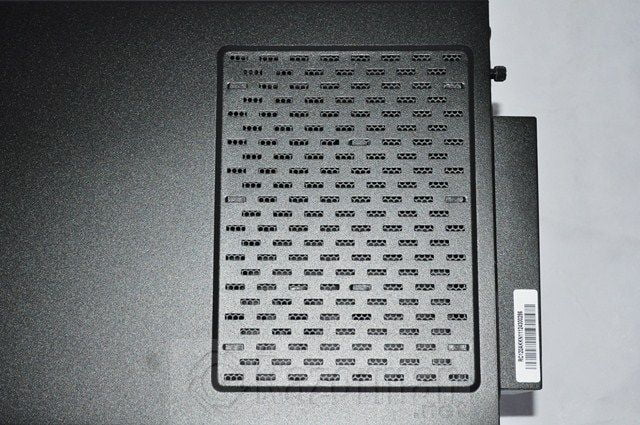

En la parte superior trasera de la caja, encontramos una rejilla metálica fija de ventilación

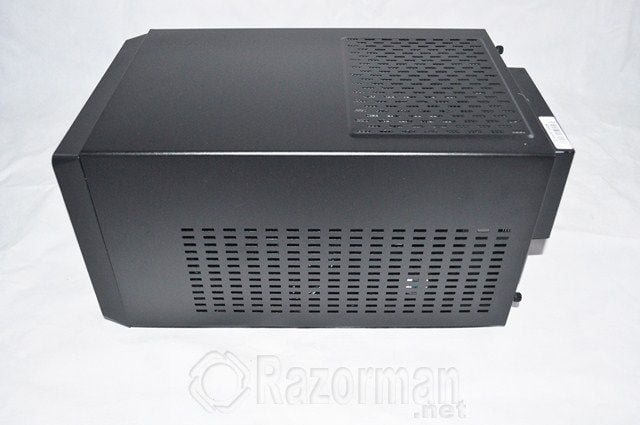

En ambos laterales hay practicadas unas ranuras de ventilación.

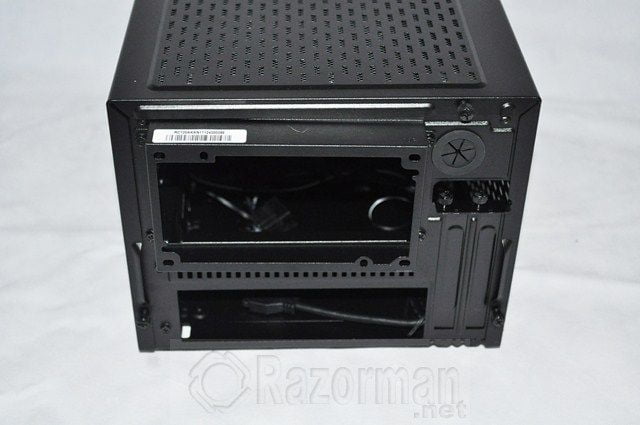

Vista trasera de la caja: vemos que podemos instalar una fuente de alimentación ATX normal, también disponemos de 2 slots PCI de expansión e incluso un orificio practicado en el chasis para pasar un tubo de refrigeración líquida.

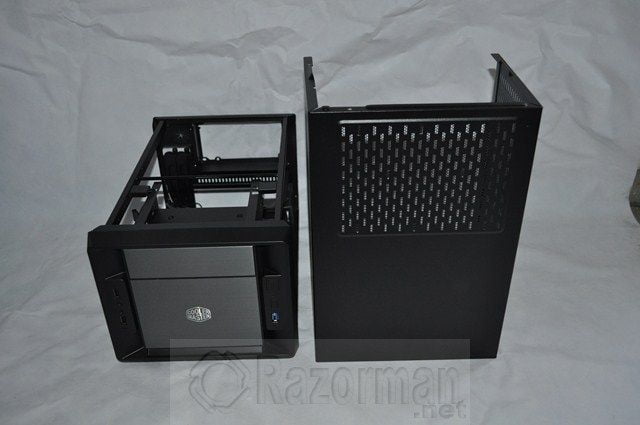

Una tapa metálica cubre toda la parte superior y los laterales del chasis de la caja Cooler Master Elite 120 Advanced.

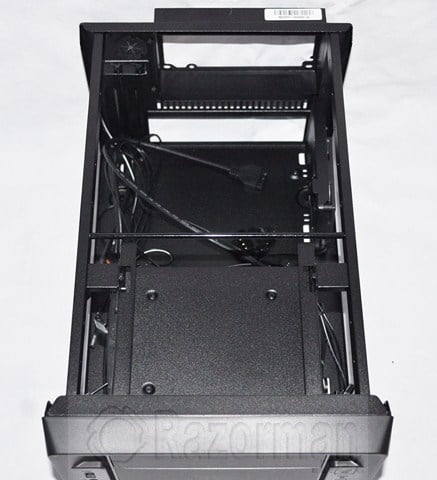

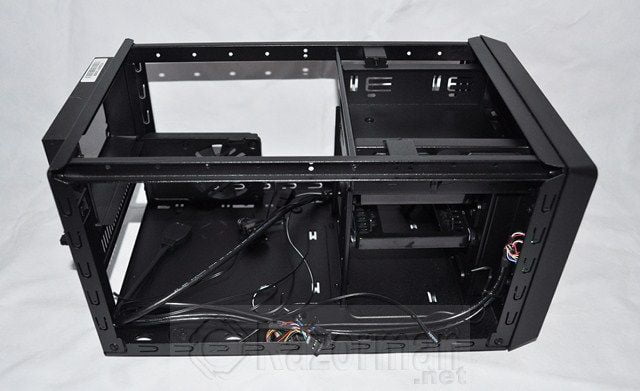

Vista cenital de la caja, donde podemos observar la disposición de los componentes que podemos instalar.
Desde esta vista lateral de la caja, podemos ver mejor como se disonen los elementos en el interior. La placa base en el plano inferior trasero de la caja, sobre ésta la fuente de alimentación, a continuación podemos instalar un dispositivo de 5,25″ y debajo de éste tenemos las bahías para dispositivos de 3,5″/2,5″ , colocándose éstos de forma lateral como veremos más adelante.

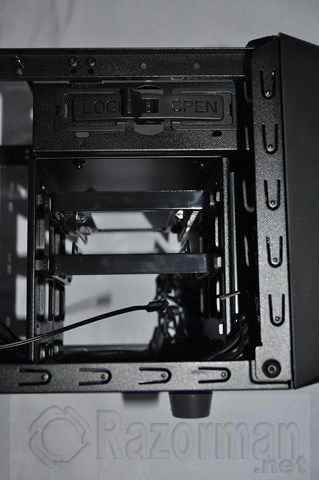

Vista de las bahías de 3,5″, pudiendo transformarse en 4 de 2,5″.

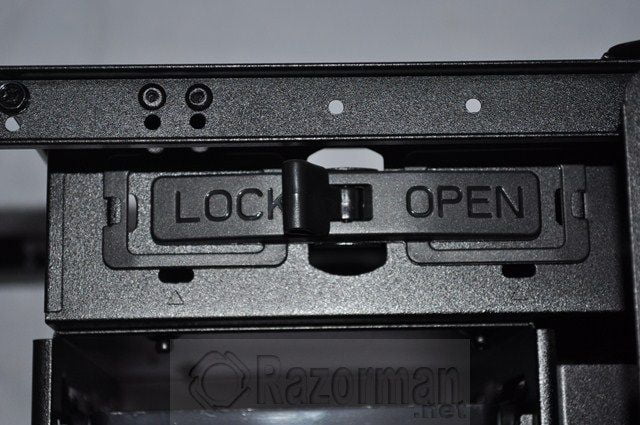

La unidad de 5,25″ puede instalarse sin tornillos gracias a este cierre rápido.

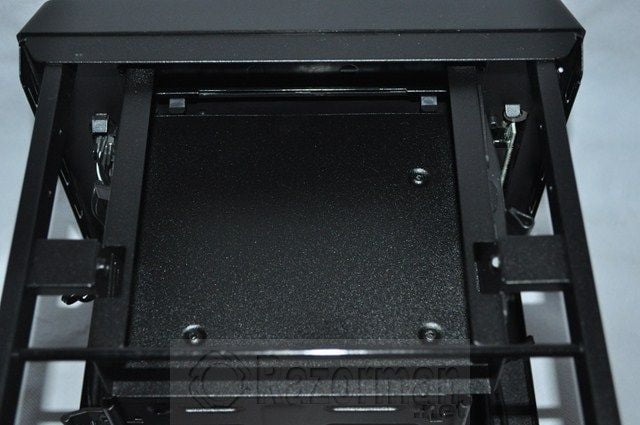

En esta posición va colocada la unidad de 5,25″ que hemos señalado anteriormente.

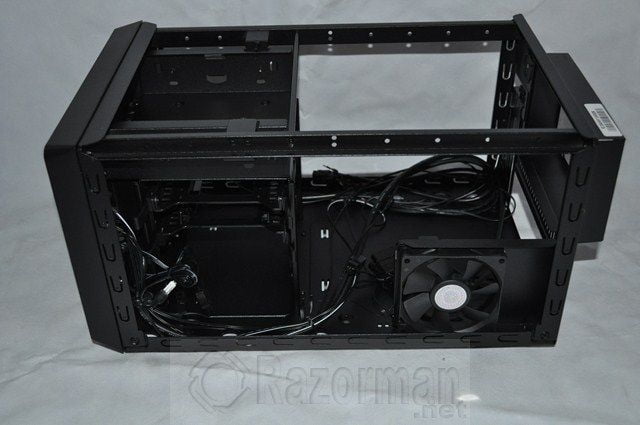

Otra vista lateral de la caja: vemos un ventilador de 80 mm introduciendo aire frio al interior y a la izquierda del mismo las bandejas para colocar dispositivos de 3,5″

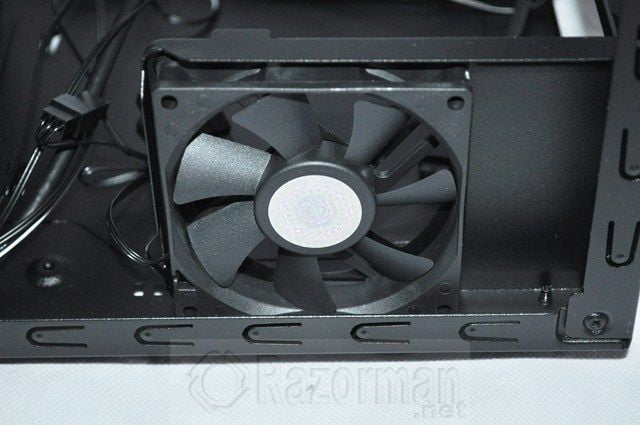

Detalle del ventilador antes referenciado.

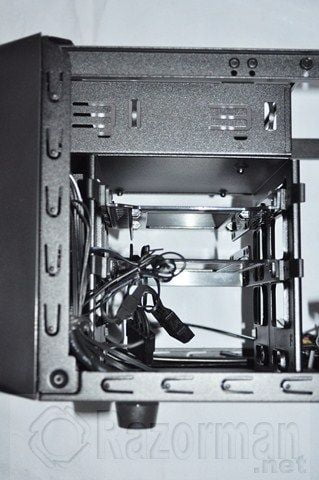

Vista de las 3 bahías de 3,5″, en la siguiente imagen veremos las bandejas para la instalación de elementos en las mismas.

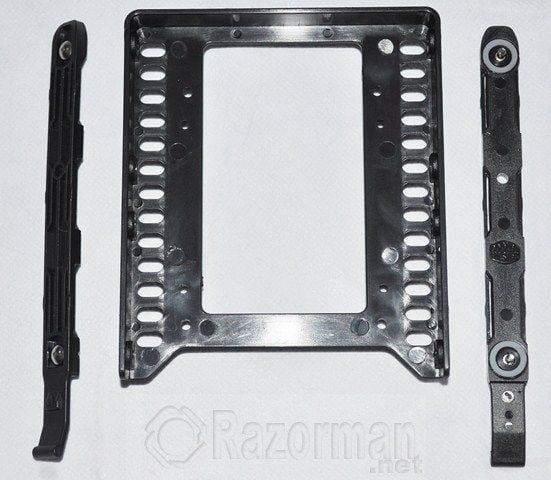

Vista de una de las bandejas: sobre el soporte plano colocaremos el disco y despues con las guías laterales lo aseguraremos al chasis sin herramientas.

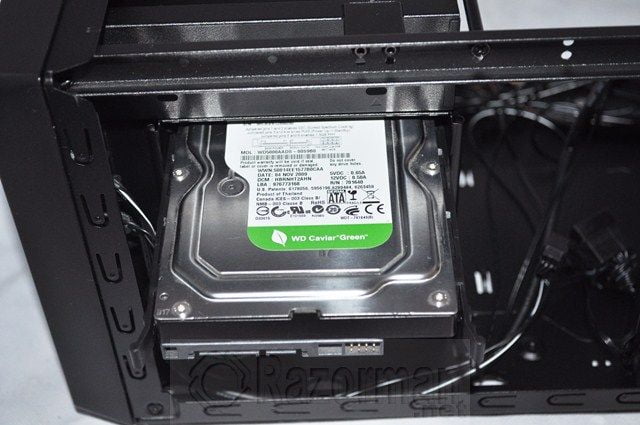

Aqui vemos como se coloca un disco duro de 3,5″

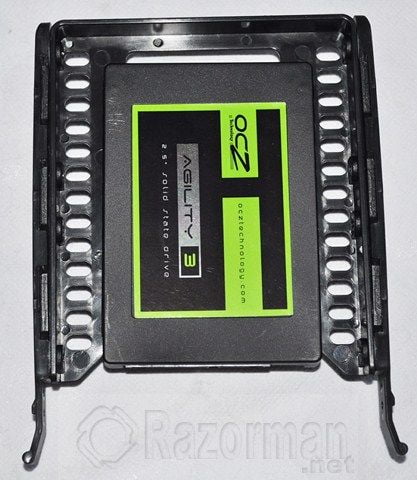

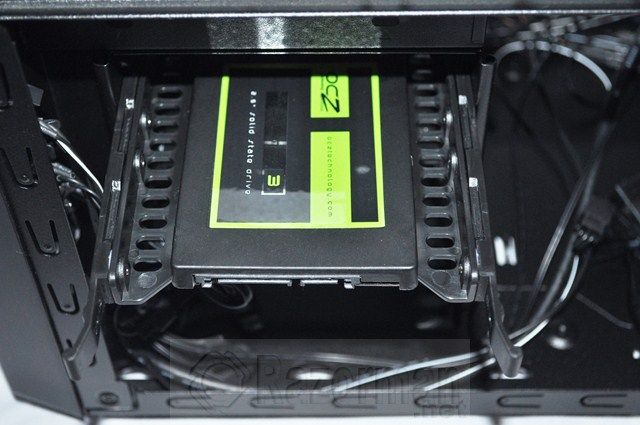

También podemos instalar un disco de 2,5″ sin dificultad, atornillándolo al soporte plano.
Después sólo hemos de colocarlo en el chasis deslizándolo por las guías de la caja.

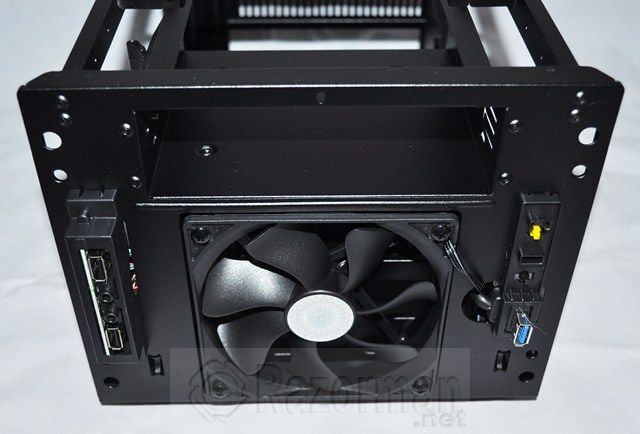

Detalle del ventilador frontal de 120 mm.
CABLEADO INTERNO COOLER MASTER ELITE ADVANCED 120
Vamos a ver ahora el cableado que dispone la caja Cooler Master Elite Advanced 120

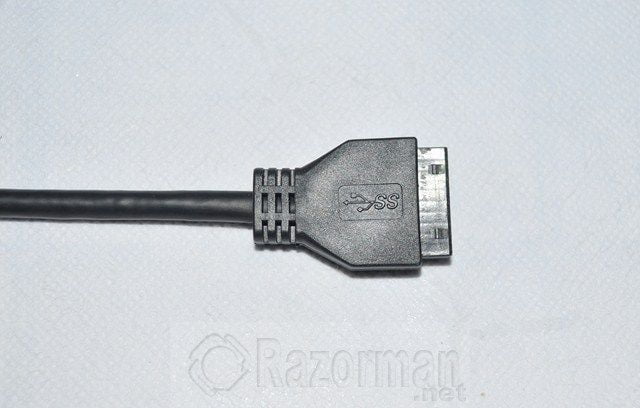

Encontramos el típico cable de conexión USB 3.0 interno.

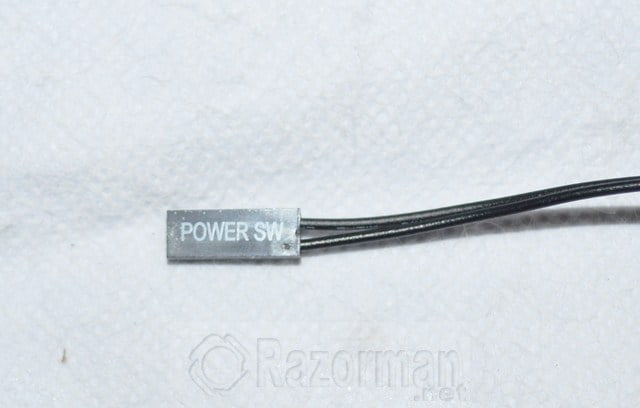

Cable de encendido del equipo.

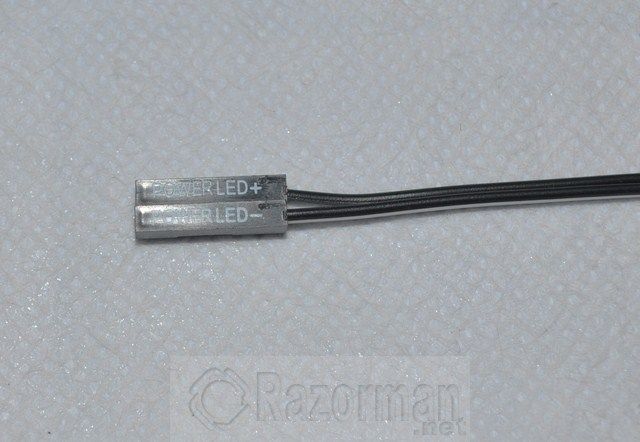

Cables indicadores de encendido del equipo.

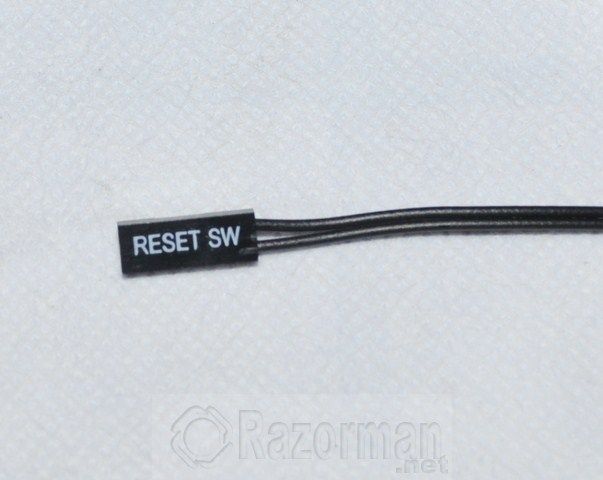

Cable para resetear el equipo.

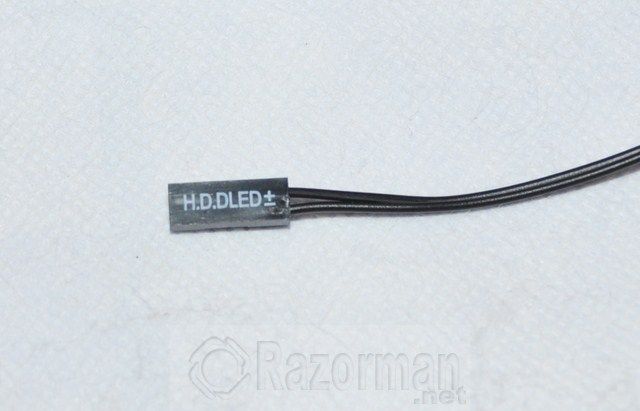

Cable indicador de actividad del disco duro.

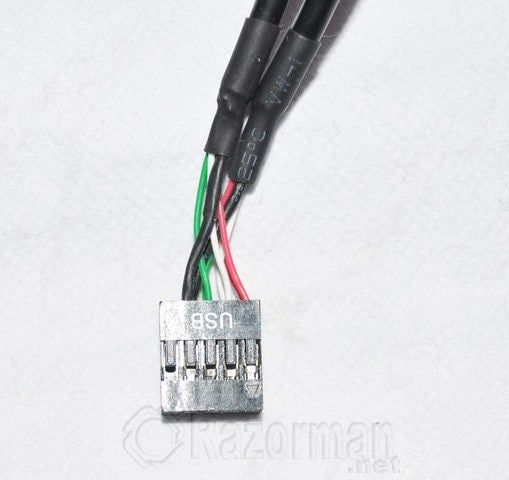

Cable USB interno.

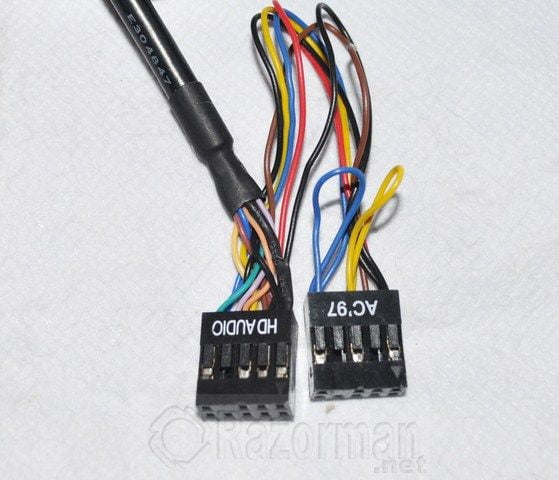

Conectores HD Audio y AC´97

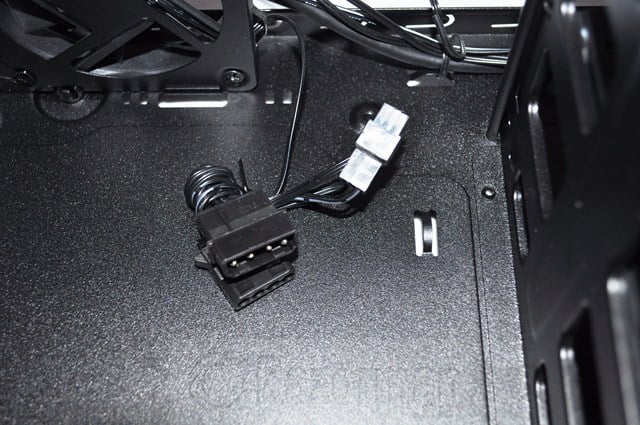

En el interior encontramos varios cables de conexion de 3 y 4 pines y también varios conectores MOLEX macho y hembra.
CONCLUSIONES FINALES Y PUNTUACION COOLER MASTER ELITE 120 ADVANCED
Es la primera vez que analizamos una caja compacta de tipo HTPC. Nos hemos encontrado con un producto muy homogéneo y práctico: su calidad de fabricación raya a gran altura con una elección de materiales perfecta a nuestro entender que dotan a al caja Cooler Master Elite 120 Advanced de una apariencia muy elegante y de calidad.
El diseño exterior nos ha parecido excelente: tiene el tamaño justo para poder montar un PC de muy buenas prestaciones – es de hecho una caja HTPC más grande que otras competidoras – pudiendo instalar tarjetas gráficas de hasta 34 cm de longitud, también disponemos de suficientes bahías y slots de expansión para la instalación de componentes.
El sistema de refrigeración es aceptable: un ventilador frontal de 120 mm introduciendo aire frio y uno lateral de 80 cm, pudiendo complementarse con otro ventilador de 120 mm en la zona de instalación de los discos duros.
Un detalle que nos ha gustado, es que a pesar de su tamaño es posible la instalación de fuentes de alimentación de tipo ATX, más económicas y mucho más potentes que otras como las Micro-ATX.
El precio aproximado de esta caja es de aproximadamente 50 euros, un precio asequible para la calidad y funcionalidad que nos proporciona.
Por todas estas razones, otorgamos a esta caja Cooler Master Elite 120 Advanced una puntuación final de 9,5/10 y los premios CALIDAD ORO Y CALIDAD-PRECIO.
NOTA FINAL COOLER MASTER ELITE 120 ADVANCED: 9,5/10
