Review Antec Kühler 620

INSTALACION ANTEC KÜHLER 620

La operación de la instalación del sistema de refrigeración líquida Antec Kühler 620 es sencilla. Se acompaña un manual de instrucciones que hemos visto que explica el proceso de instalación bastante bien. Además si os queda alguna duda en Youtube teneis miles de videos explicando el montaje.

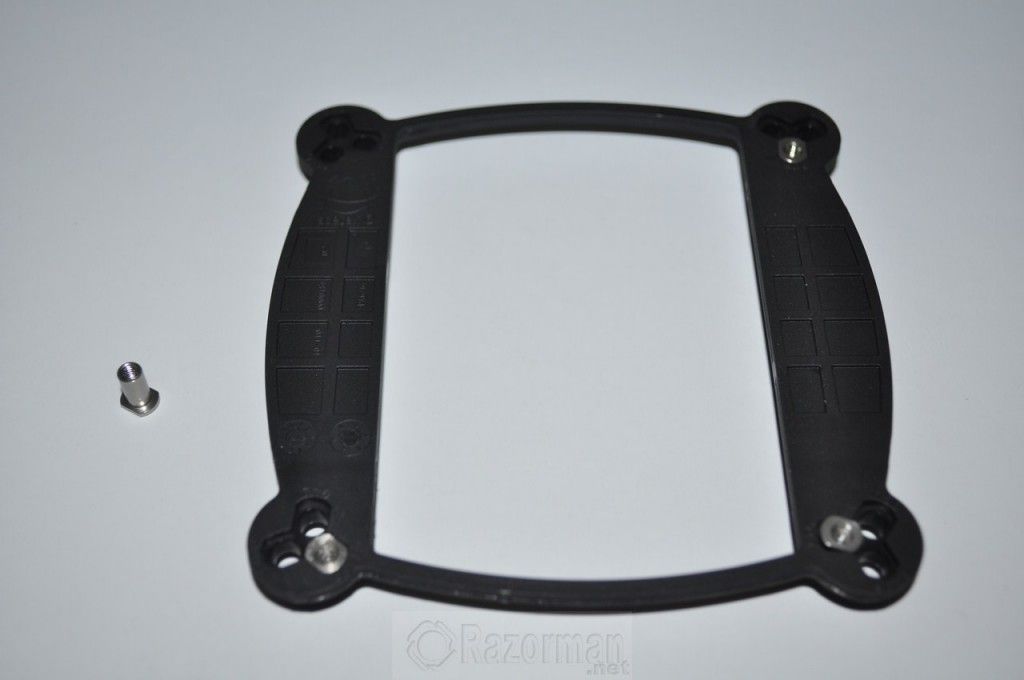

Preparamos el backplate trasero trasero:



Review Antec Kühler 620 1Review Antec Kühler 620 2

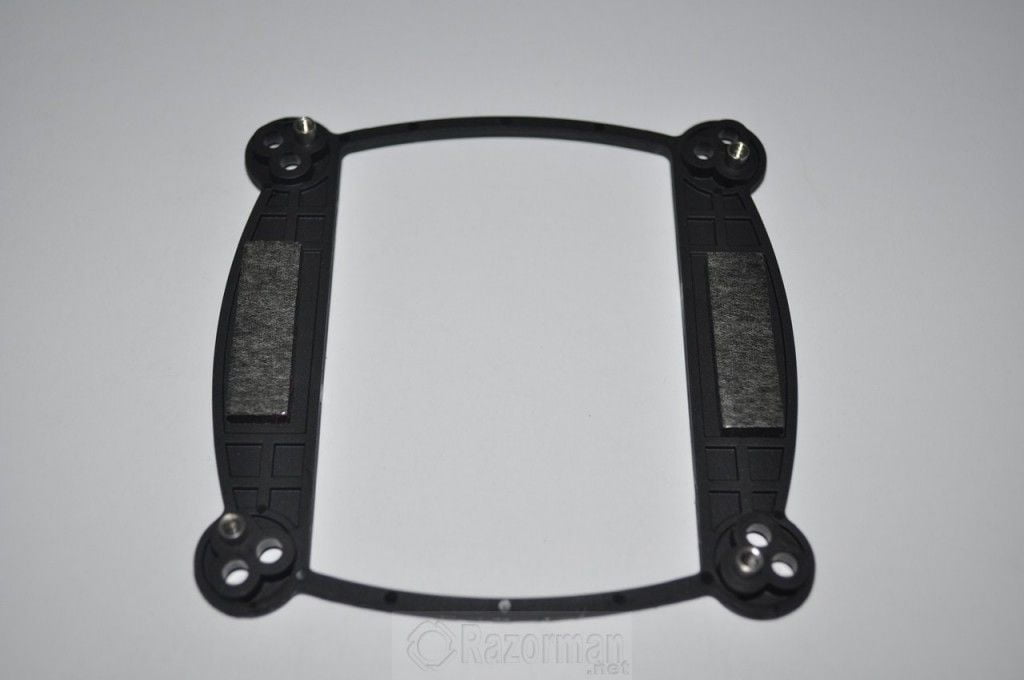

Colocando esas piezas metálicas con rosca en su interior, también colocamos 2 tiras de goma adhesiva para no dañar la placa base.

Despues colocamos el backplate en la parte trasera de la placa base:



Review Antec Kühler 620 3

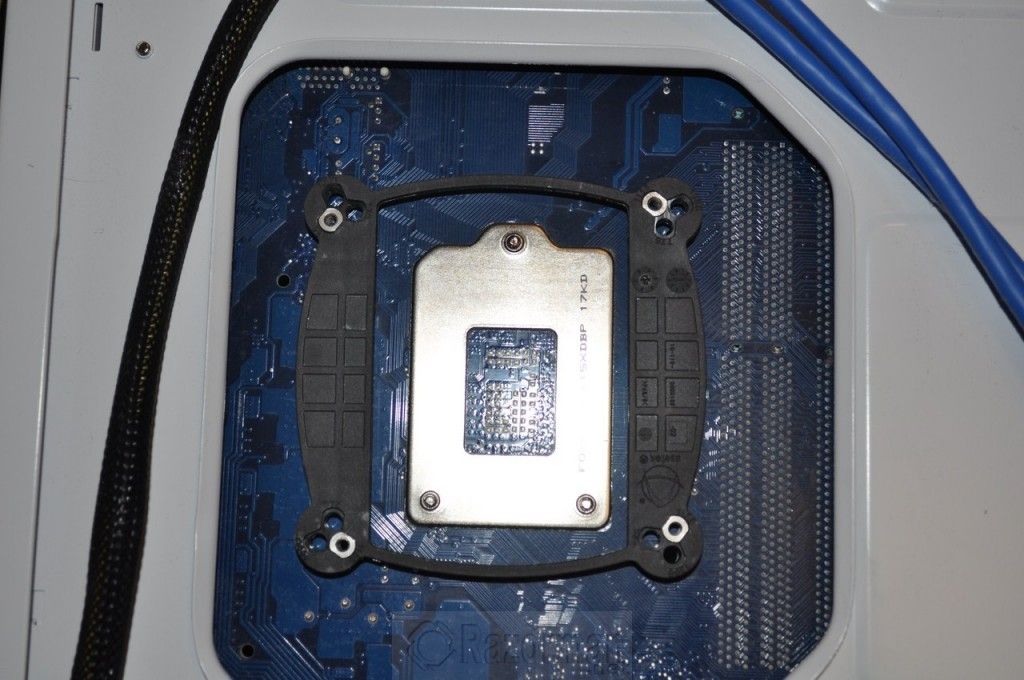

Asi queda por la parte frontal de la placa base:



Review Antec Kühler 620 4Review Antec Kühler 620 5



Ahora procedemos a asegurar el ventilador al radiador y todo ello lo atornillamos al chasis de la caja del PC:



Review Antec Kühler 620 6



Lo siguiente es montar las piezas plasticas de sujeccion de los tornillos en los aros metálicos:



Review Antec Kühler 620 7

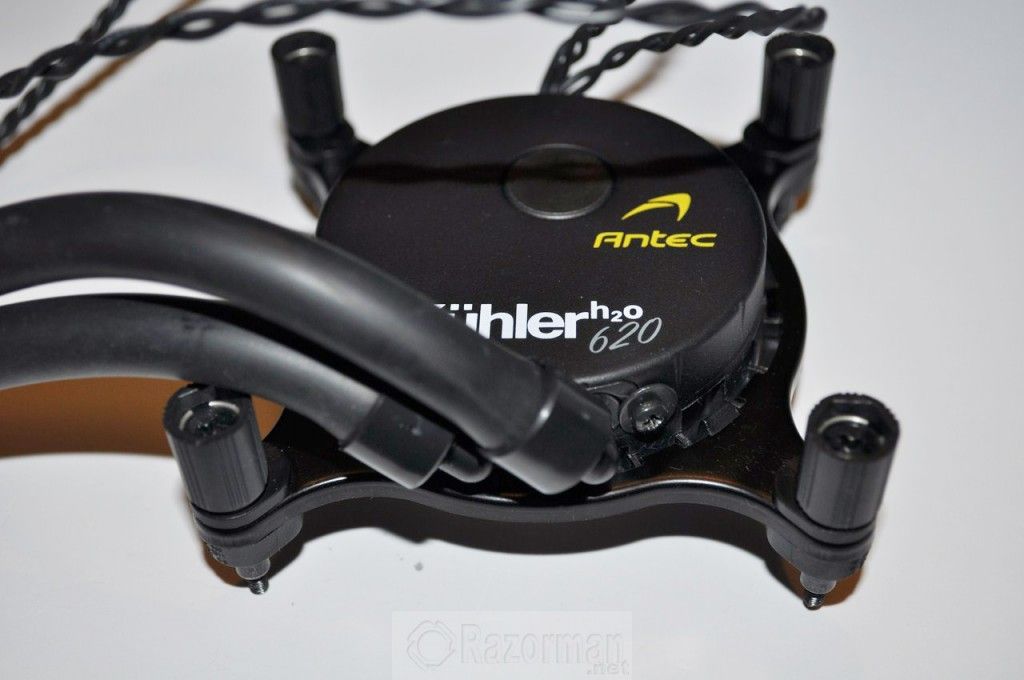

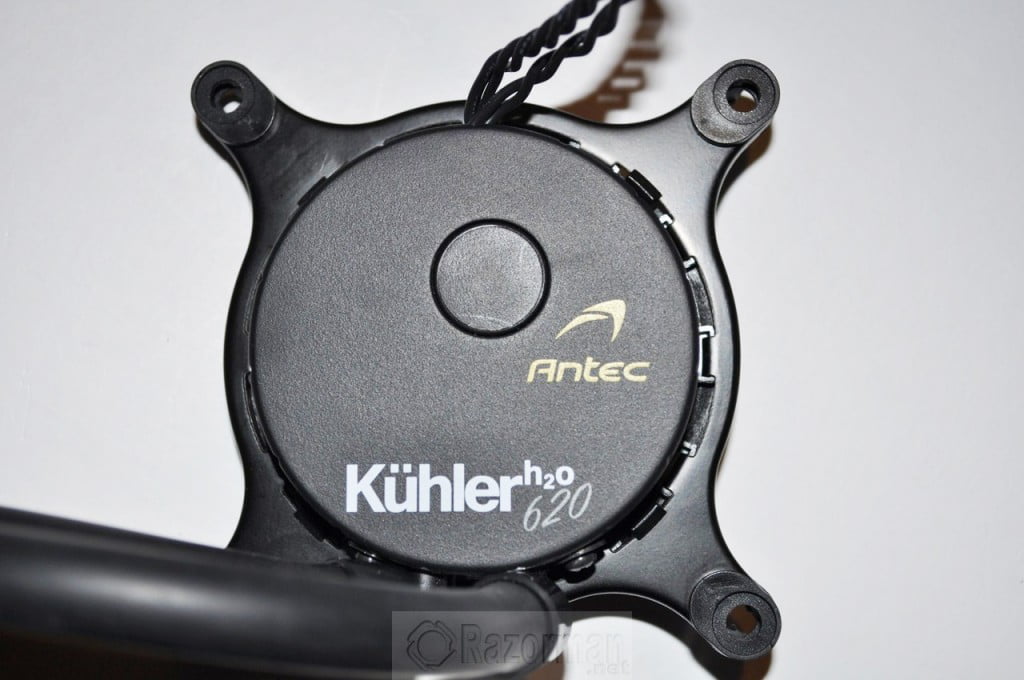

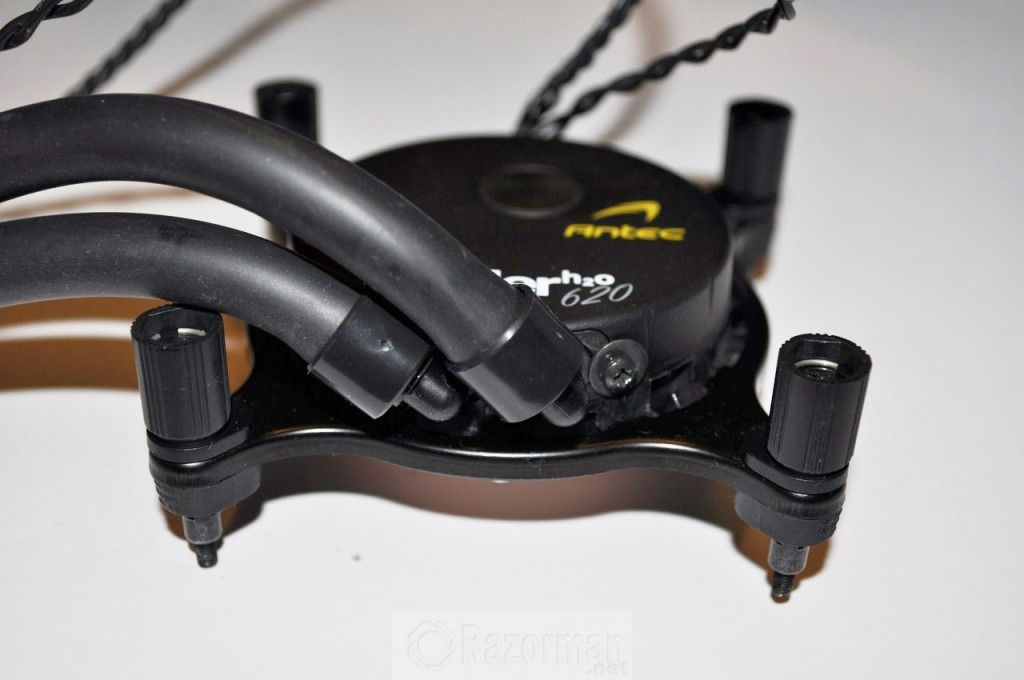

Y despues colocamos siguiendo el manual de instrucciones dichos aros en los resaltes de la bomba, quedando finalmente asi:



Review Antec Kühler 620 8Review Antec Kühler 620 9Review Antec Kühler 620 10Review Antec Kühler 620 11





Ahora solo queda ajustar los tornillos y proceder a apretar los tornillos para fijar solidamente la bomba.



Review Antec Kühler 620 12
