ANTEC KÜHLER 620: VISTA EN DETALLE
Tras haber hecho un repaso por la caja exterior de este sistema de refrigeración líquida, veamos ahora en detalle que nos ofrece:

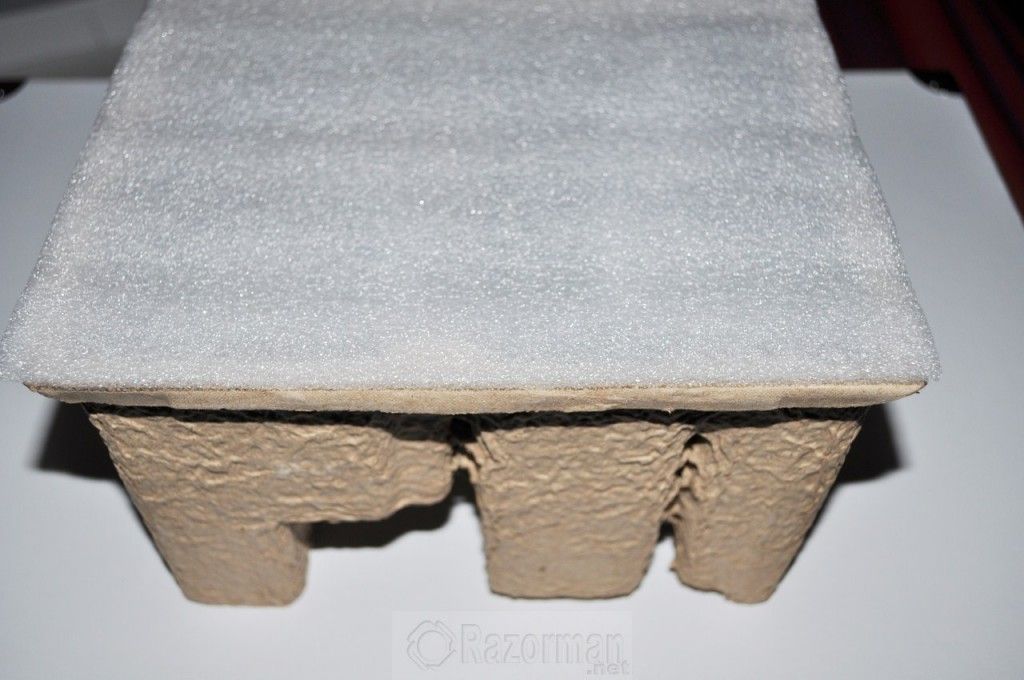

Al retirar el embalaje exterior, vemos que todo el sistema viene muy bien protegido en un molde de cartón duro y en la parte superior encontramos una lámina de poliestireno.

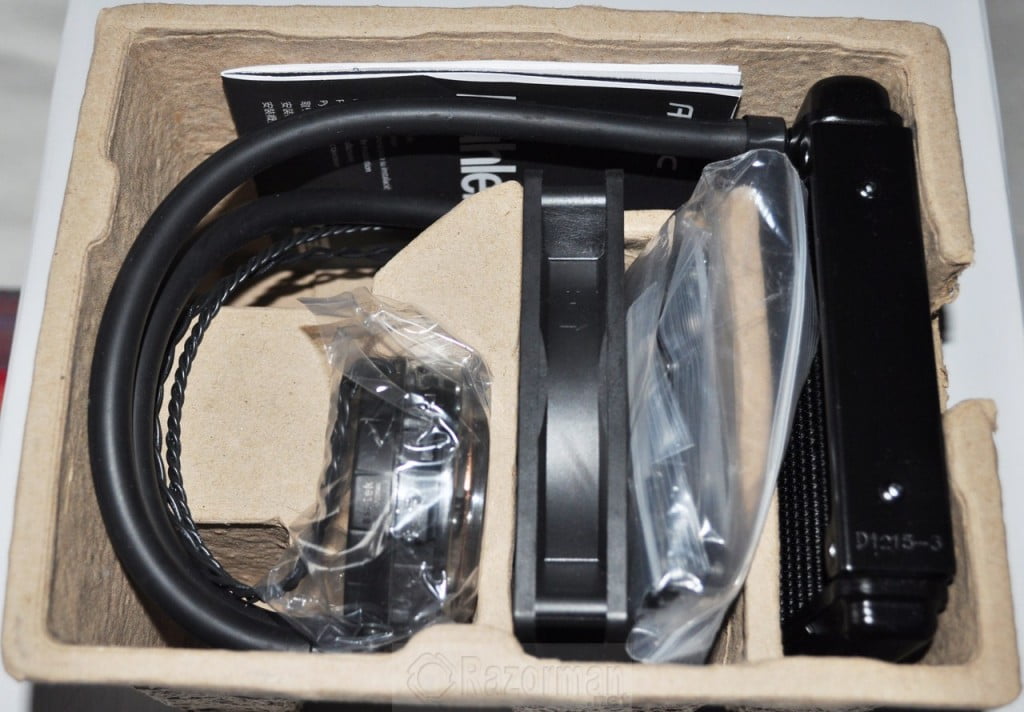

Tras retirar esta lámina de poliestireno, vemos que el sistema Antec Kühler 620 viene perfecta y ordenadamente colocado en su interior, bien protegido de posibles daños durante el transporte.

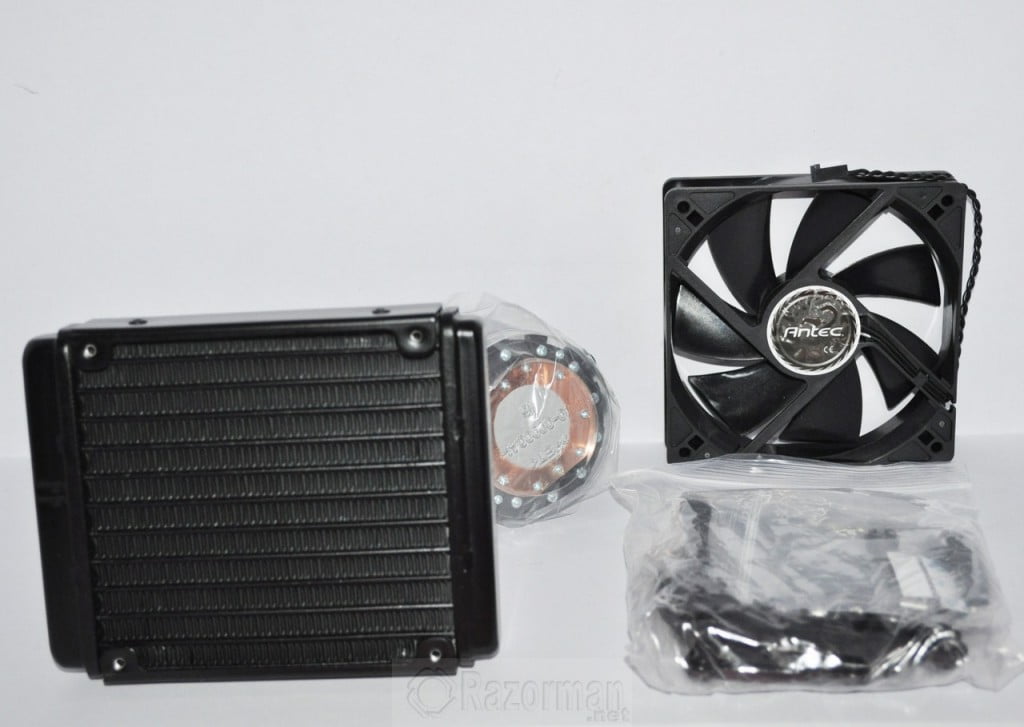

El bundle incluido en el sistema de refrigeración líquida Antec Kühler 620 se compone de lo siguiente:
- Manual de instrucciones
- Ventilador de 120 mm
- Radiador
- Bomba de Agua con 2 tubos conectados al radiador
- Bolsa de plástico conteniendo los adaptadores necesarios a cada socket ( Intel y AMD)

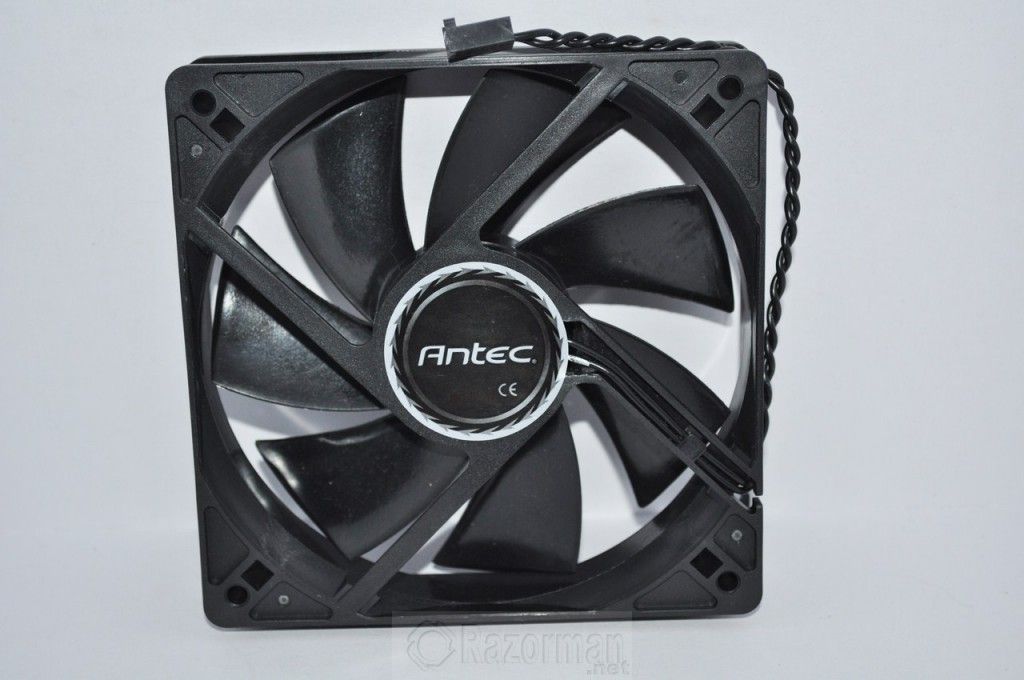

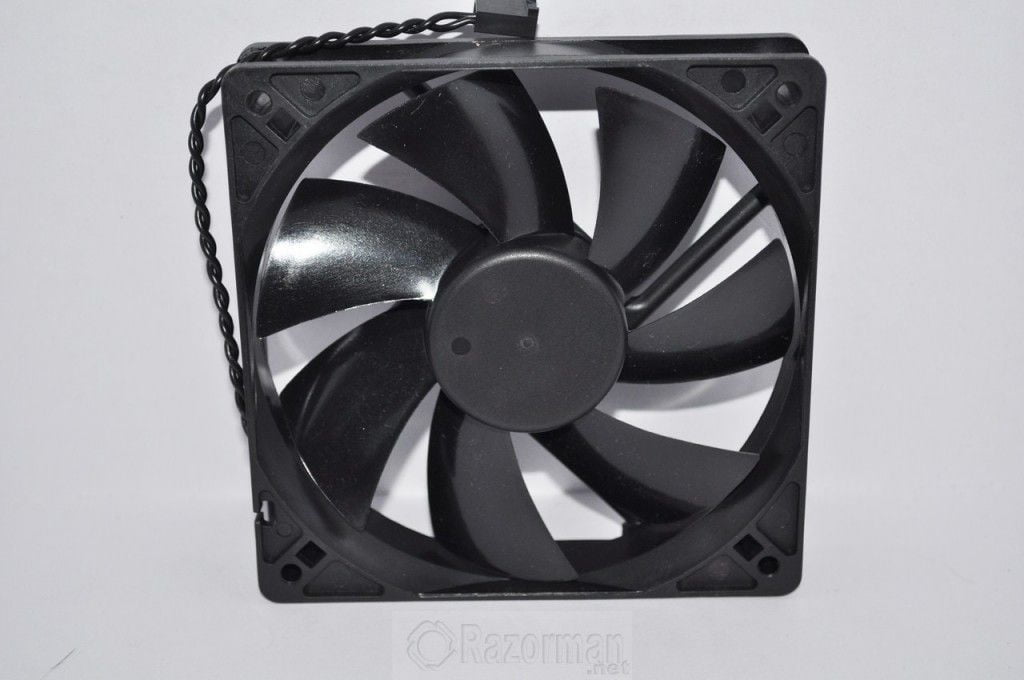

Vista del ventilador ANTEC de 120mm encargado de enfriar el radiador. Es bastante silencioso y gira entre las 1450-2000 rpm con un CFM de 81.3

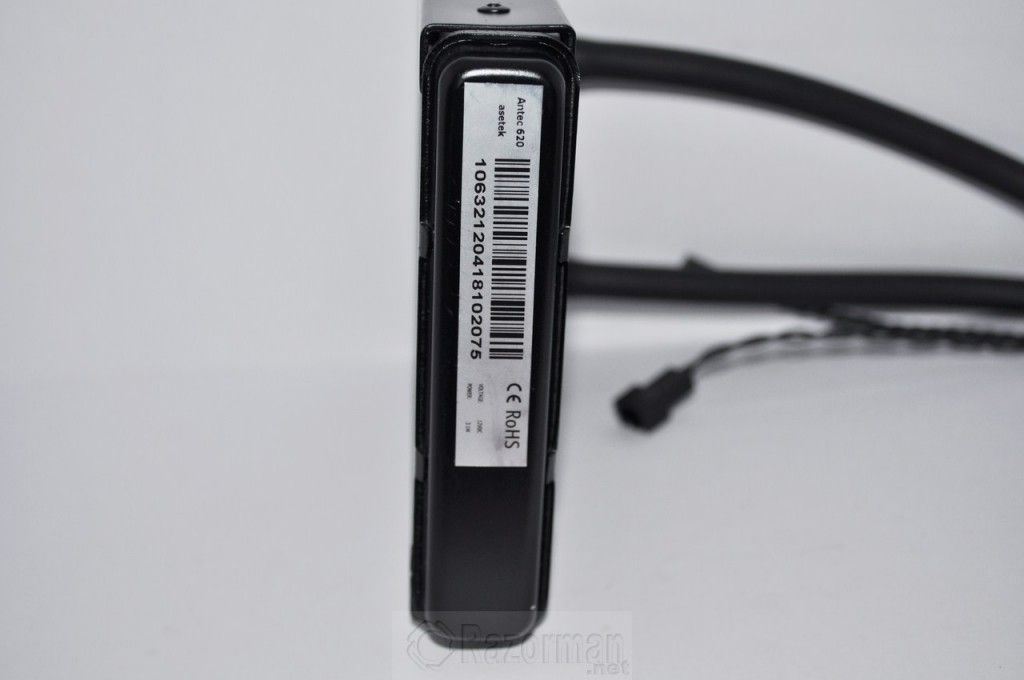

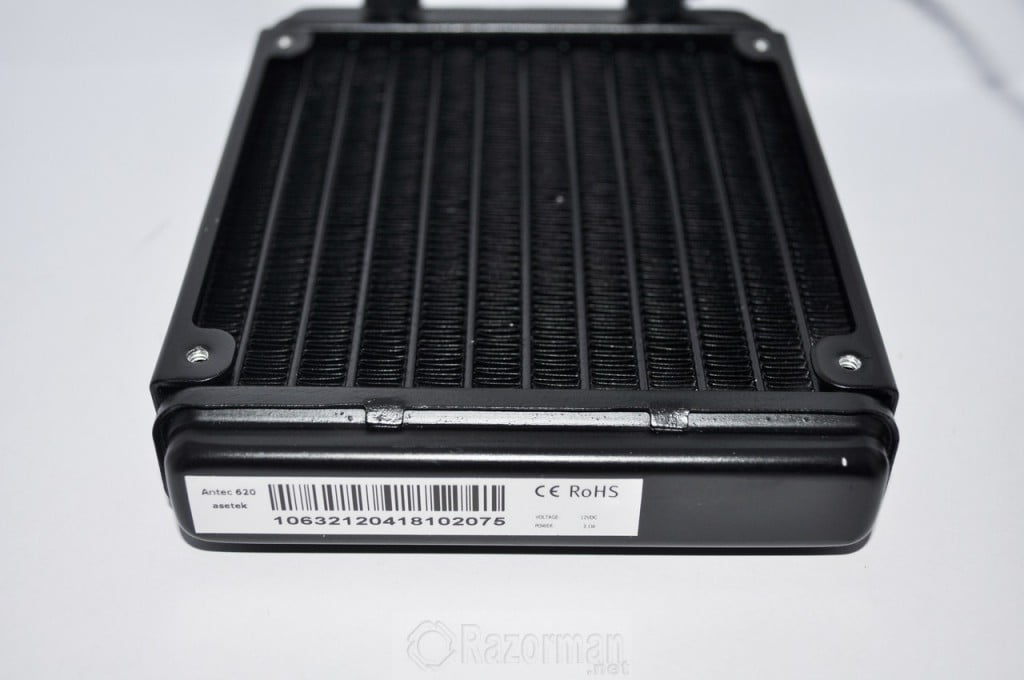

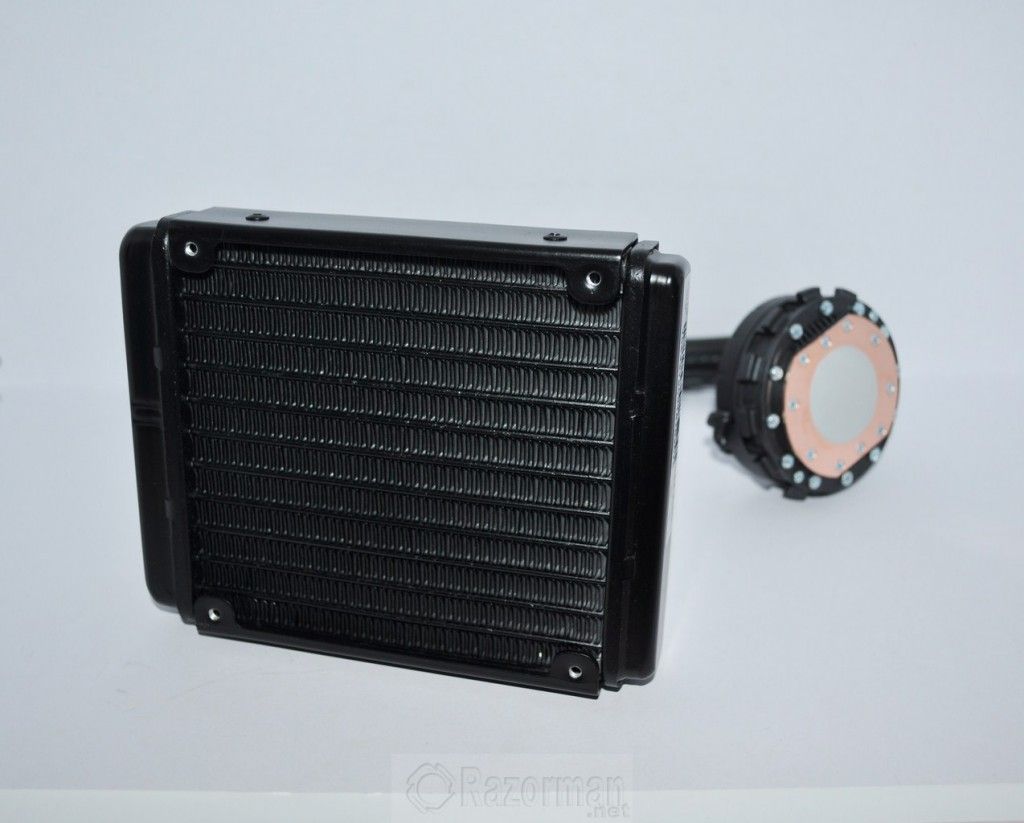

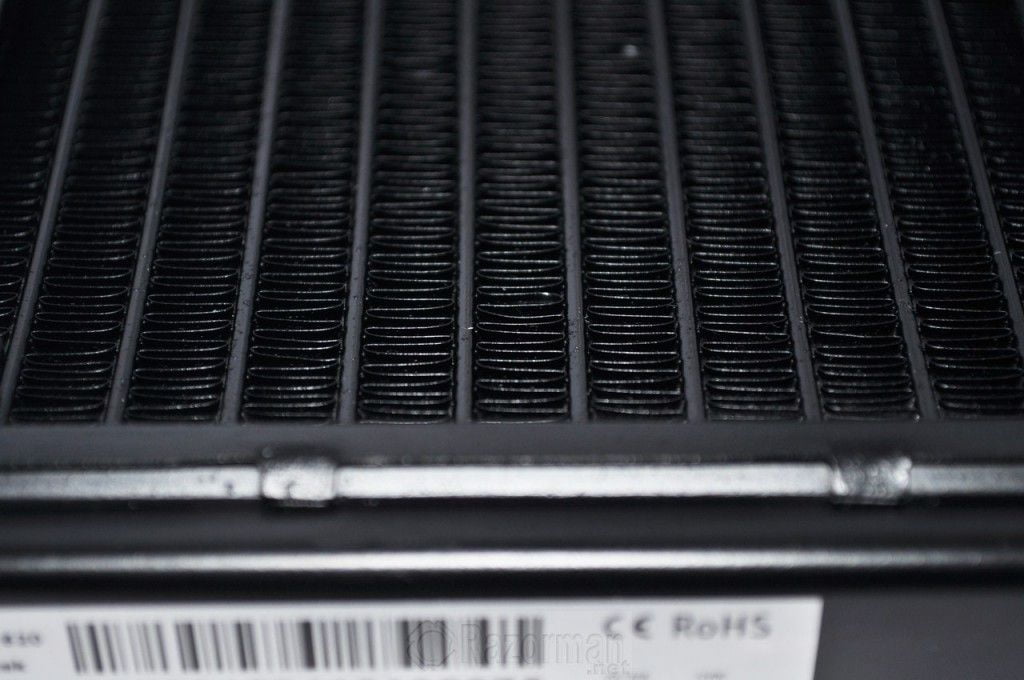

Varias vistas del radiador del sistema de refrigeración líquida ANTEC Kühler 620

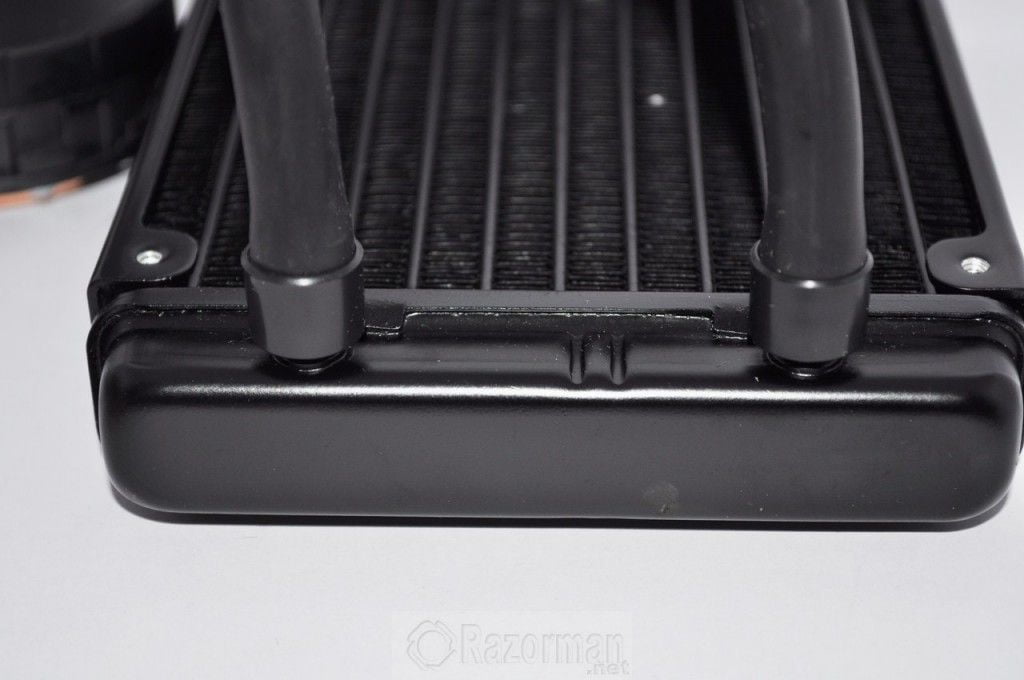

Detalle de la inserción de los tubos que transportan el líquido refrigerante de la bomba al radiador para su enfriamiento. Son corrugados y el acoplamiento es perfecto al radiador.

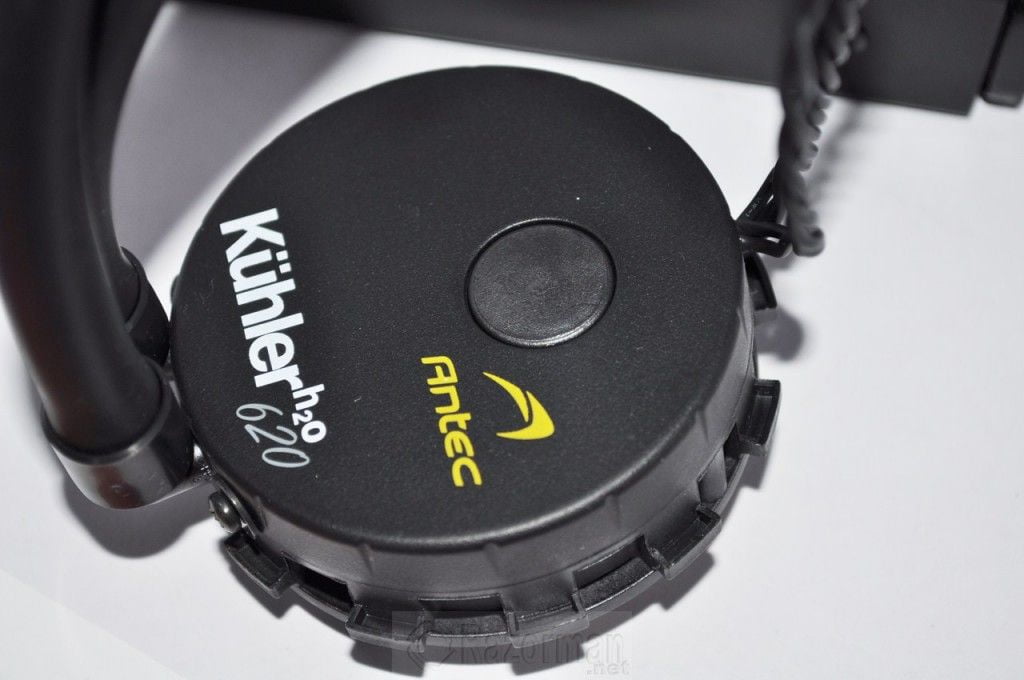

Detalle de la bomba del sistema Küler 620 de Antec. Como aprecias en la imagen es de reducidas dimensiones.

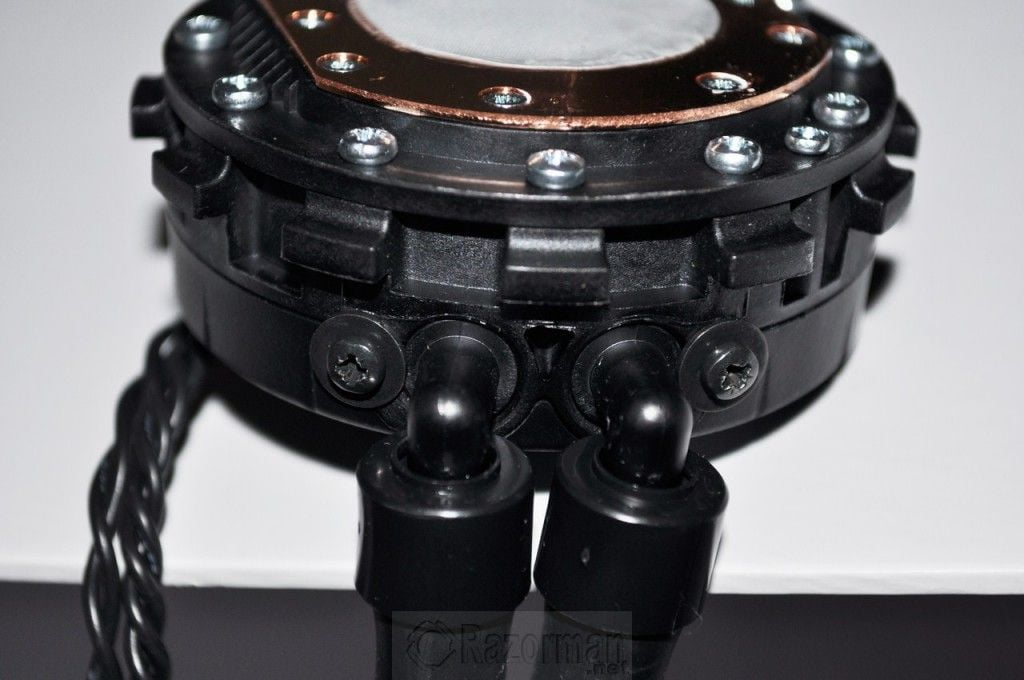

Vista de la bomba en la zona de contacto con la CPU. Ya trae pasta térmica para que no tengamos ni que realizar esa operación. El anclaje de los tubos no es fijo, giran en cualquier dirección para facilitar el montaje del sistema ANTEC Kühler 620
Detalle de todos los accesorios de montaje incluidos. Es compatible con todos los sockets actuales ( incluido LGA 2011)

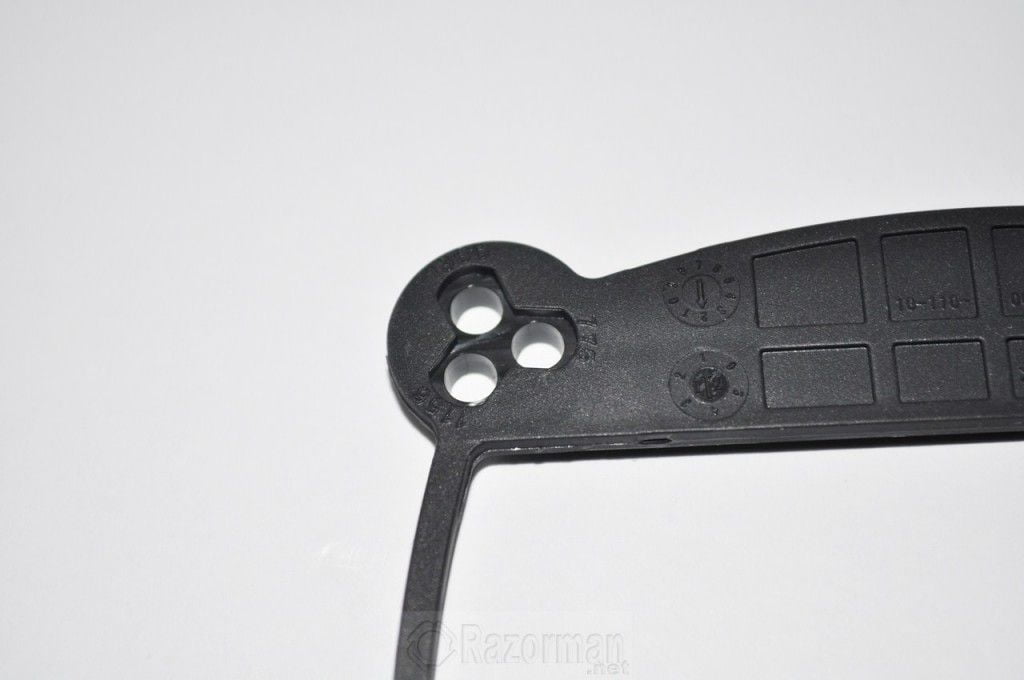

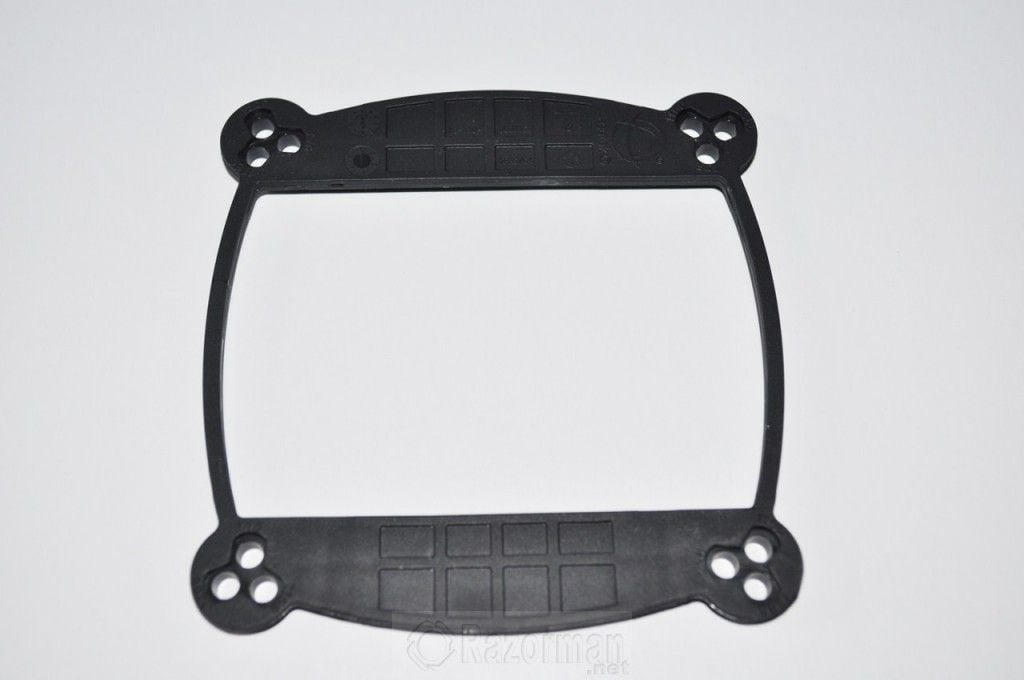

Detalle del backplate trasero para INTEL. No es necesario su colocación en equipos con socket LGA 2011. En las esquinas vemos indicado la posición correcta en el que hemos de introducir una especie de tubos con rosca interior para la sujección del sistema ANTEC KüHler 620.

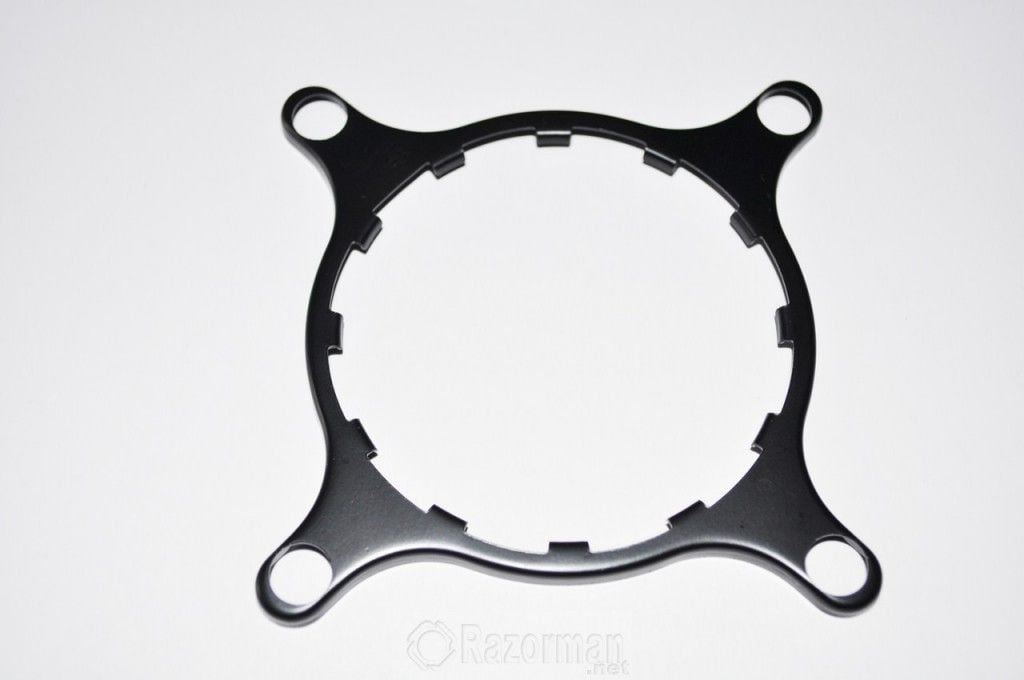

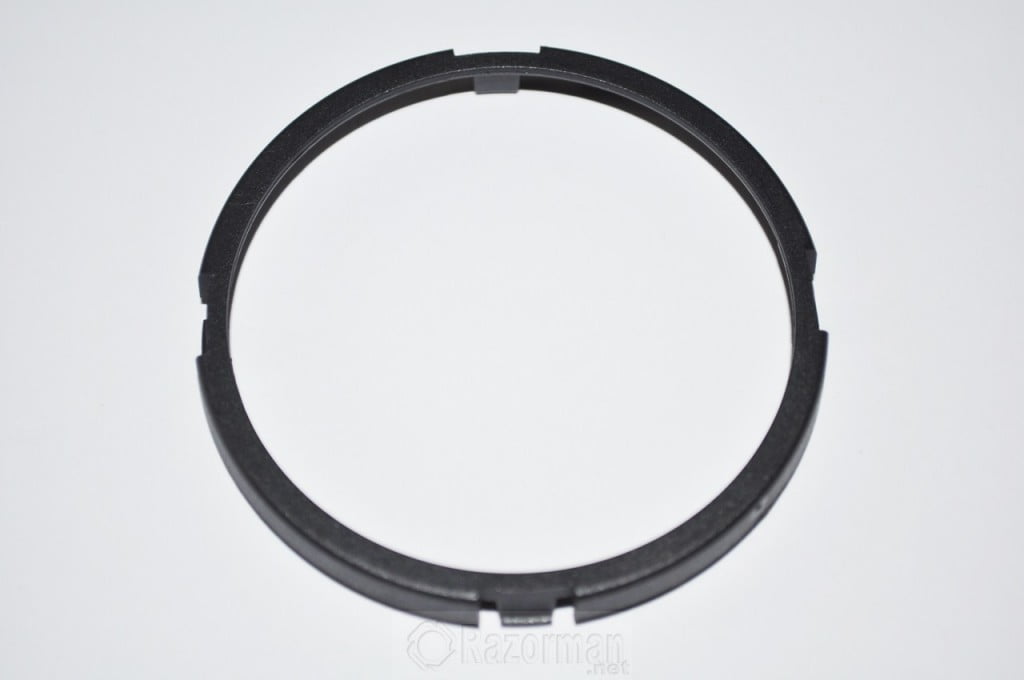

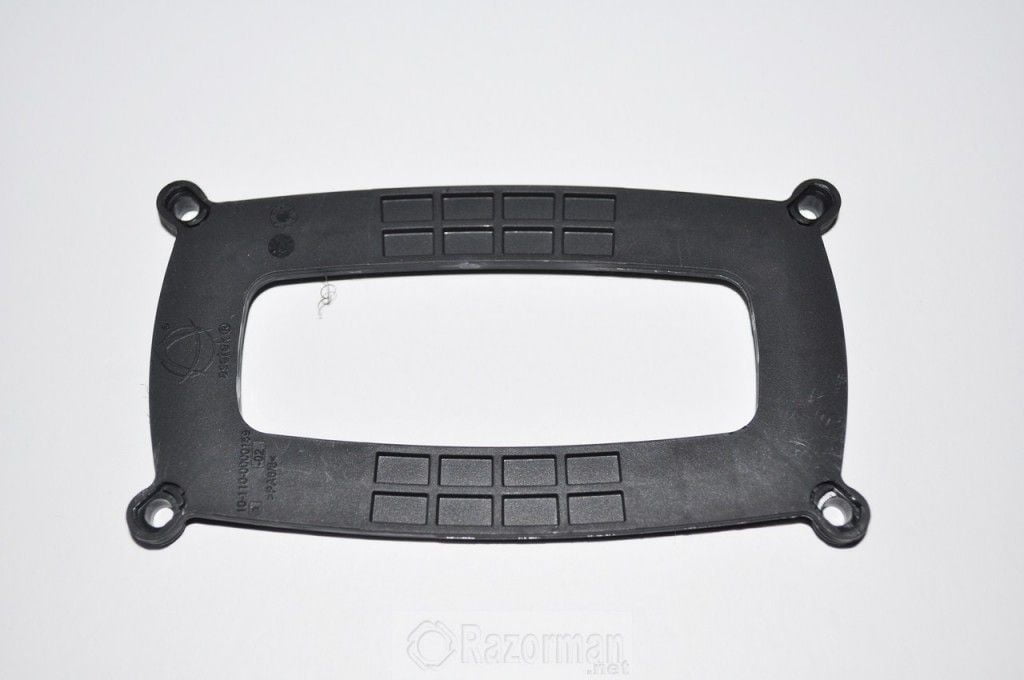

Sistema de retención y sujección del sistema ANTEC KüHLER 620. Ambos para INTEL.

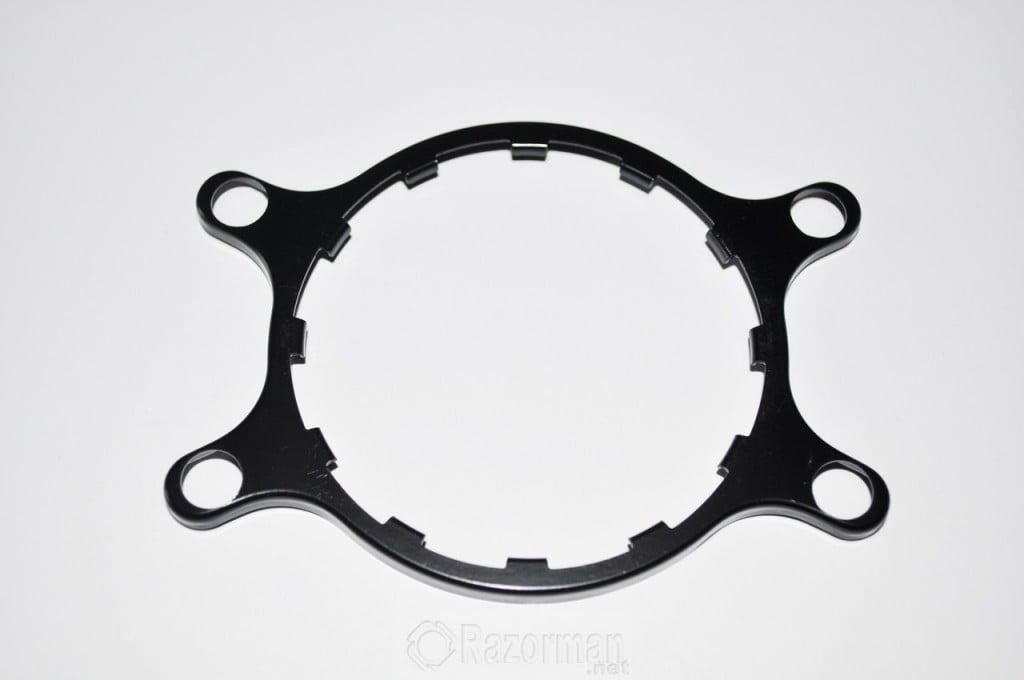

Sistema de sujección para AMD ( todos los sockets)

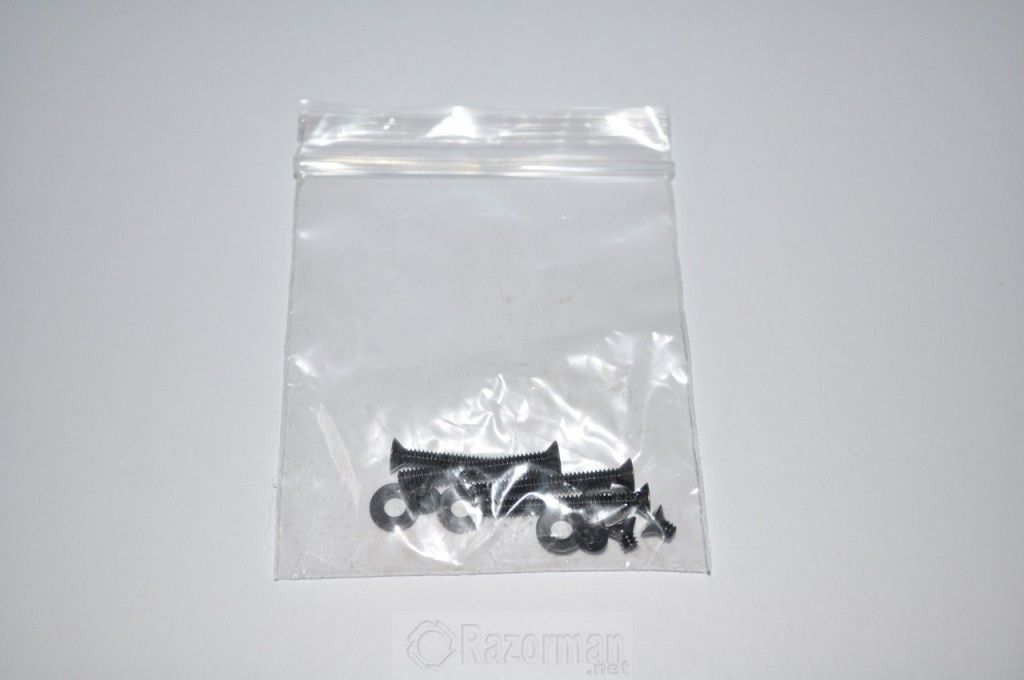

Estos tornillos sirven para sujetar el chasis del PC al ventilador y éste al radiador del sistema ANTEC KÜHLER 620

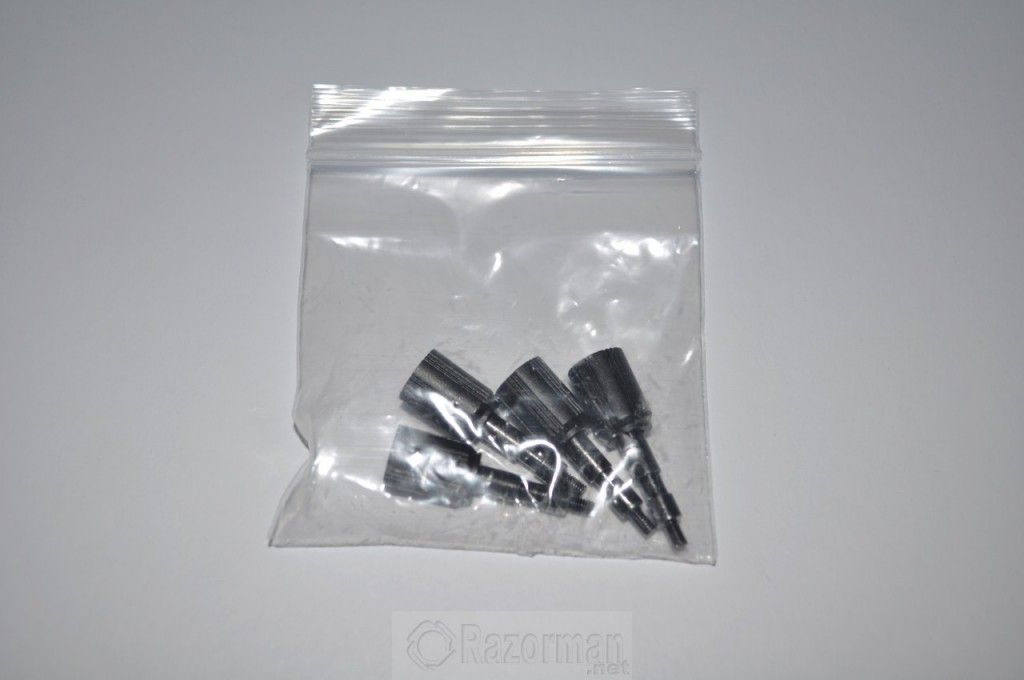

Tornillos de sujección de los aros de sujección al backplate trasero.

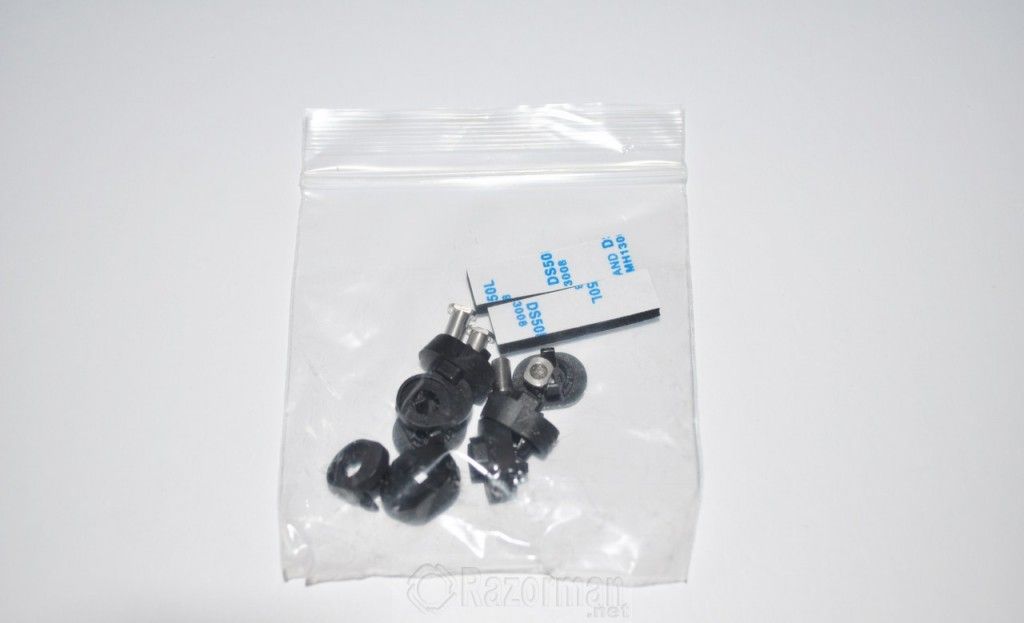

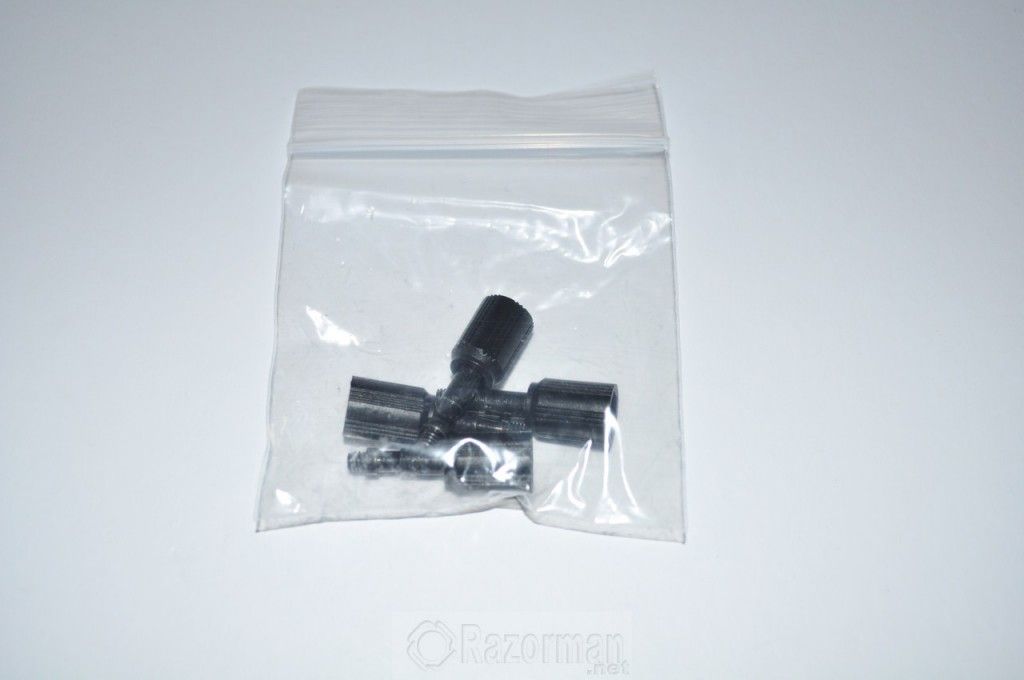

Diversos accesorios para la sujección del sistema de refrigeración líquida que veremos en el siguiente apartado.

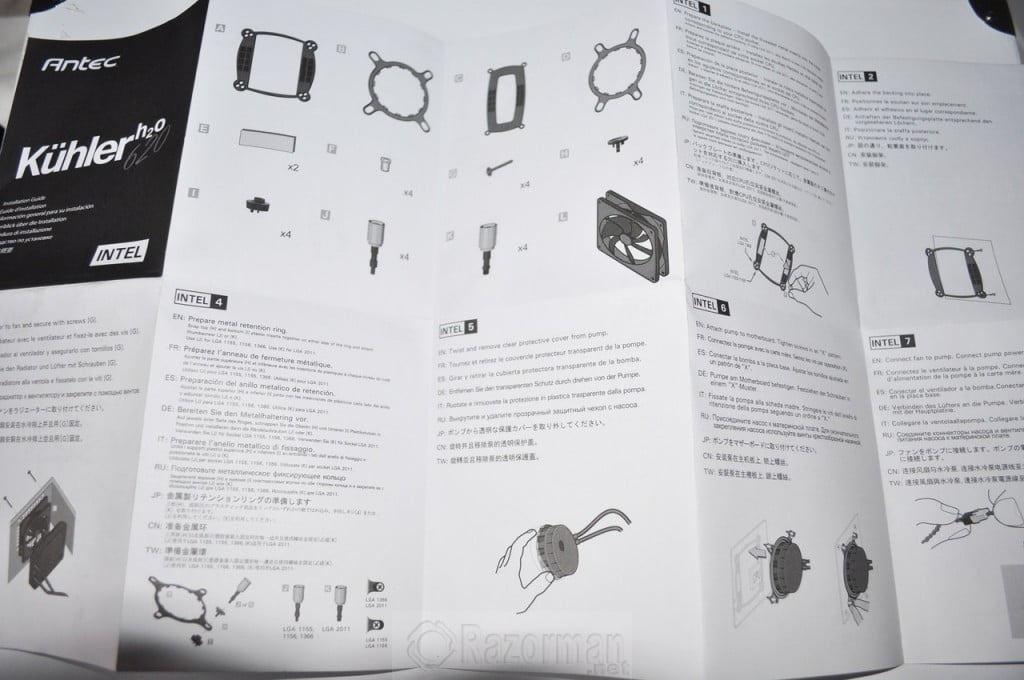

Detalle de la guía de instalación del sistema en sistemas INTEL y AMD
