Os presentamos la review de la caja MSI MAG Pano 100L PZ , en formato semitorre y con un panel de vidrio templado panorámico de 270 grados que permite ver por completo el interior, y con un diseño de doble cámara que optimiza la gestión del espacio y la refrigeración, soportando la instalación de hasta 10 ventiladores de 120mm y sistemas de refrigeración líquida con radiador de hasta 360mm.
MSI MAG PANO 100L PZ: REVIEW
Muchas gracias a MSI por enviarnos el chasis MSI MAG PANO 100L PZ para esta review
MSI MAG PANO 100L PZ: CARACTERISTICAS TECNICAS
| Característica | Detalle |
|---|---|
| Placas base compatibles | ATX / Micro-ATX / Mini-ITX Posición trasera: ATX / Micro-ATX |
| Formato | Semitorre |
| Nombre del producto | MAG PANO 100L PZ |
| Dimensiones | 518.7 x 290 x 482 mm |
| Peso | 11.30 kg |
| Puertos E/S | 1 x USB 20Gbps Type-C, 2 x USB 5Gbps Type-A, 1 x Audio-Out / Mic-in, 1 x Reset Botón, 1 x Botón Encendido |
| Bahías almacenamiento | 3 x 2.5”, 2 x 2.5”/3.5” combo |
| Slots de expansión PCI | 8 |
| Ventiladores soportados | Superior: 3 x 120 mm / 3 x 140 mm Trasero: 1 x 120 mm Lateral: 3 x 120 mm / 2 x 140 mm Inferior: 3 x 120 mm / 2 x 140 mm / 2 x 160 mm |
| Longitud máxima de la fuente | 200 mm |
| Longitud máxima de la tarjeta gráfica | 380 mm |
| Longitud máxima del refrigerador de CPU | 166 mm |
| Distribución de Radiadores | Superior: 120 / 240 / 360 mm Trasero: 120 mm Lateral: 120 / 240 / 360 mm Inferior: 120 / 240 / 360 mm |
| Formato fuente alimentación | ATX |
| Peso bruto | 14.10 kg |
UNBOXING Y ACCESORIOS
Comenzamos la review como siempre detallando su embalaje exterior que como vemos lo conforma una caja de cartón neutra con un dibujo de la fuente, acompañado del logo del fabricante y las principales especificaciones técnicas en los laterales.

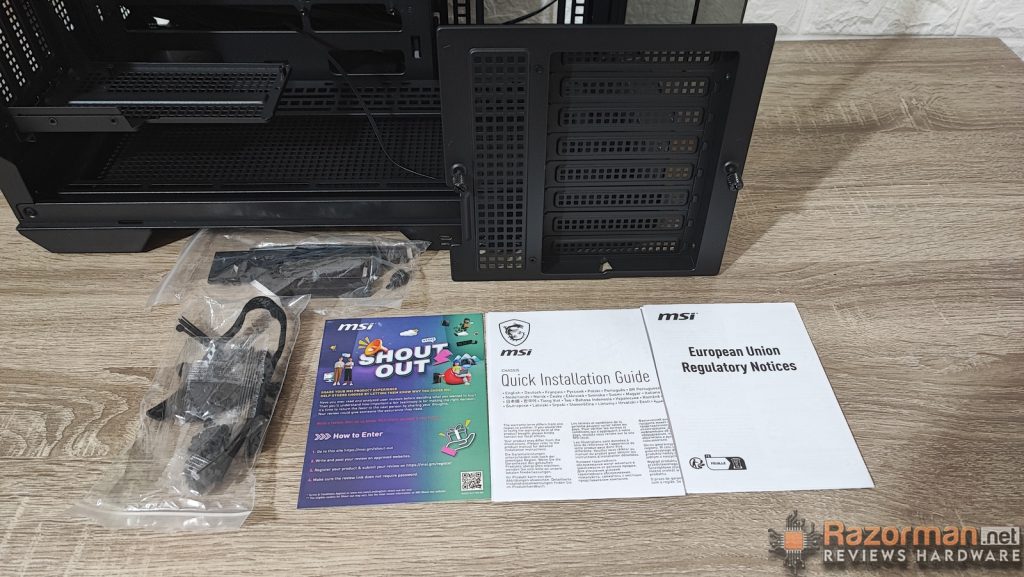

En una caja de cartón encontramos los accesorios compuestos por estos elementos:
- Varias bridas de velcro y tornillería
- Guía de instalación rápida y avisos de seguridad
- Folleto márketing
- Soporte trasero para tarjeta gráfica en posición horizontal.
DISEÑO
El modelo Pano 100L PZ se comercializa en color blanco/negro . Es un chasis de formato semitorre con una distribución interior de doble cámara, lo que nos permitirá ocultar el cableado con gran eficacia además de ser compatible con placas base con conectores traseros – si es que esta característica se acaba imponiendo en el futuro –

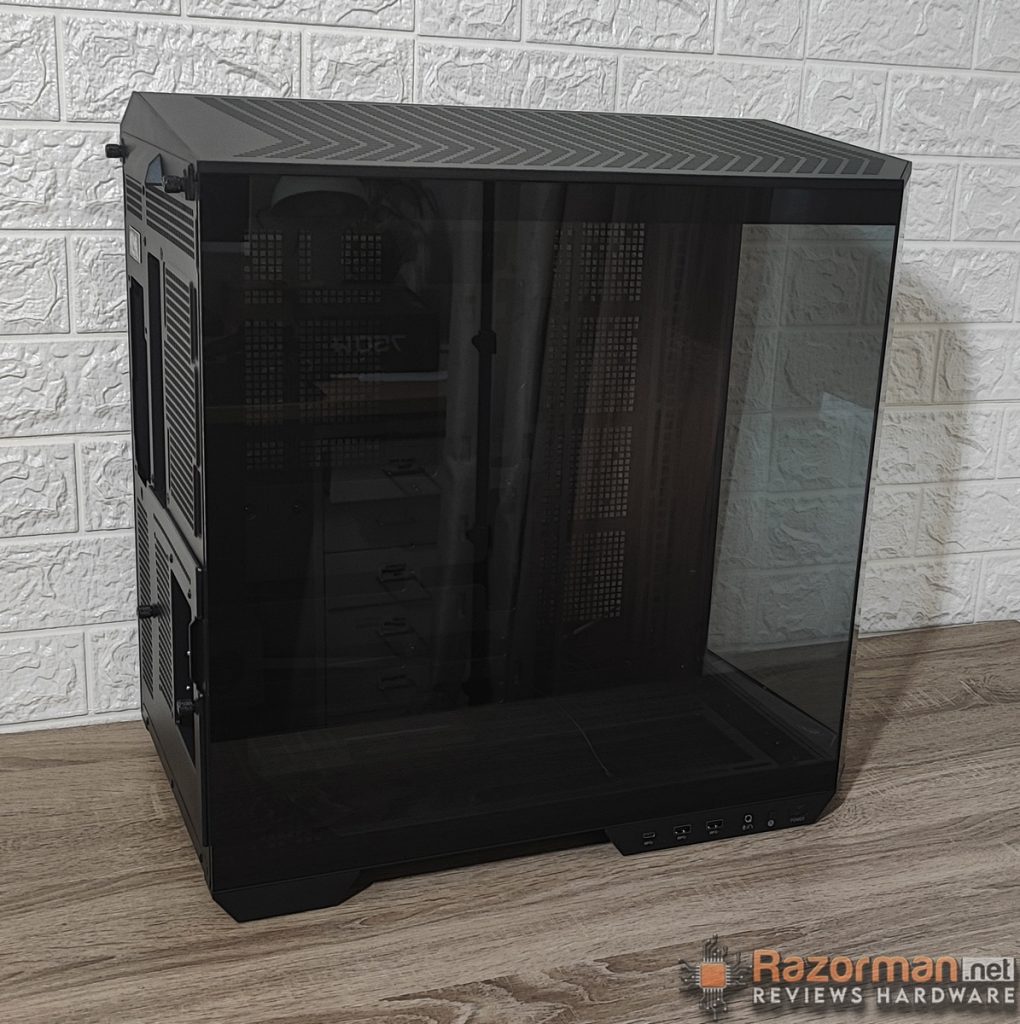

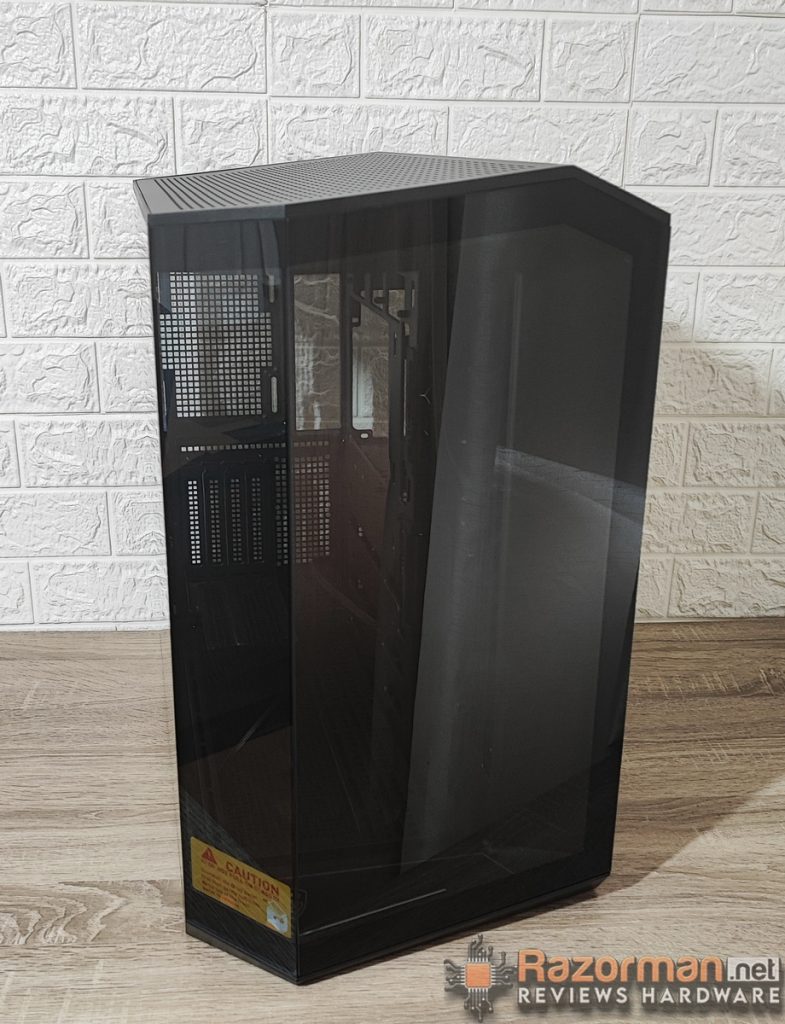

Su diseño es muy llamativo gracias a un doble panel frontal de vidrio templado de 270º que permite ver en su totalidad el interior del chasis. Las dimensiones de esta caja son de 518.7 x 290 x 482 mm para un peso de 11.30 kilogramos y la calidad de materiales es como debe corresponder a un chasis de gama alta.

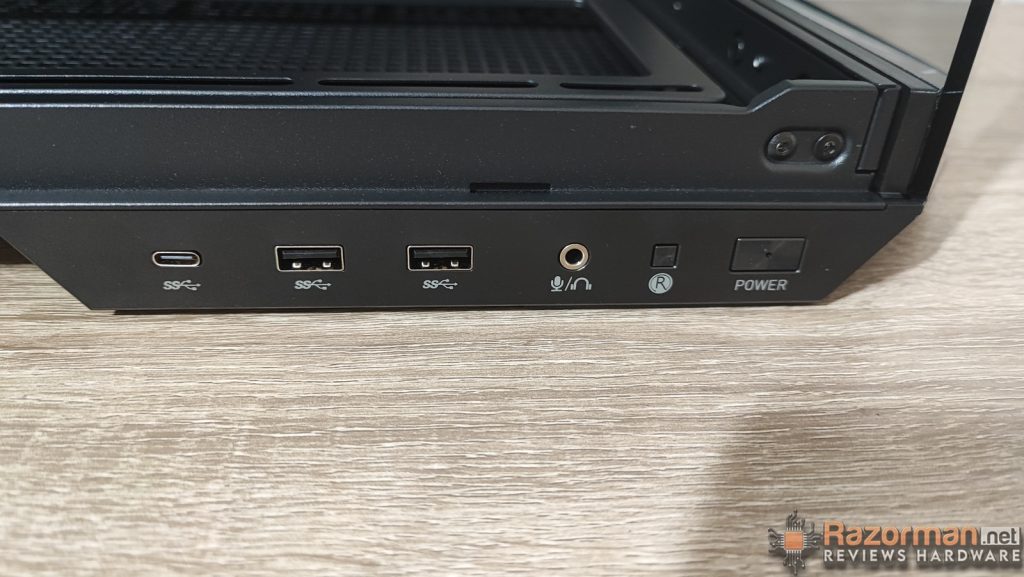

En la zona inferior del panel lateral de vidrio templado encontramos el panel de conexiones compuesto por un conector USB Type-C 20Gbps, 2X USB Type-A 5Gbps, Combo audio/micrófono, botón reset y botón de apagado/encendido

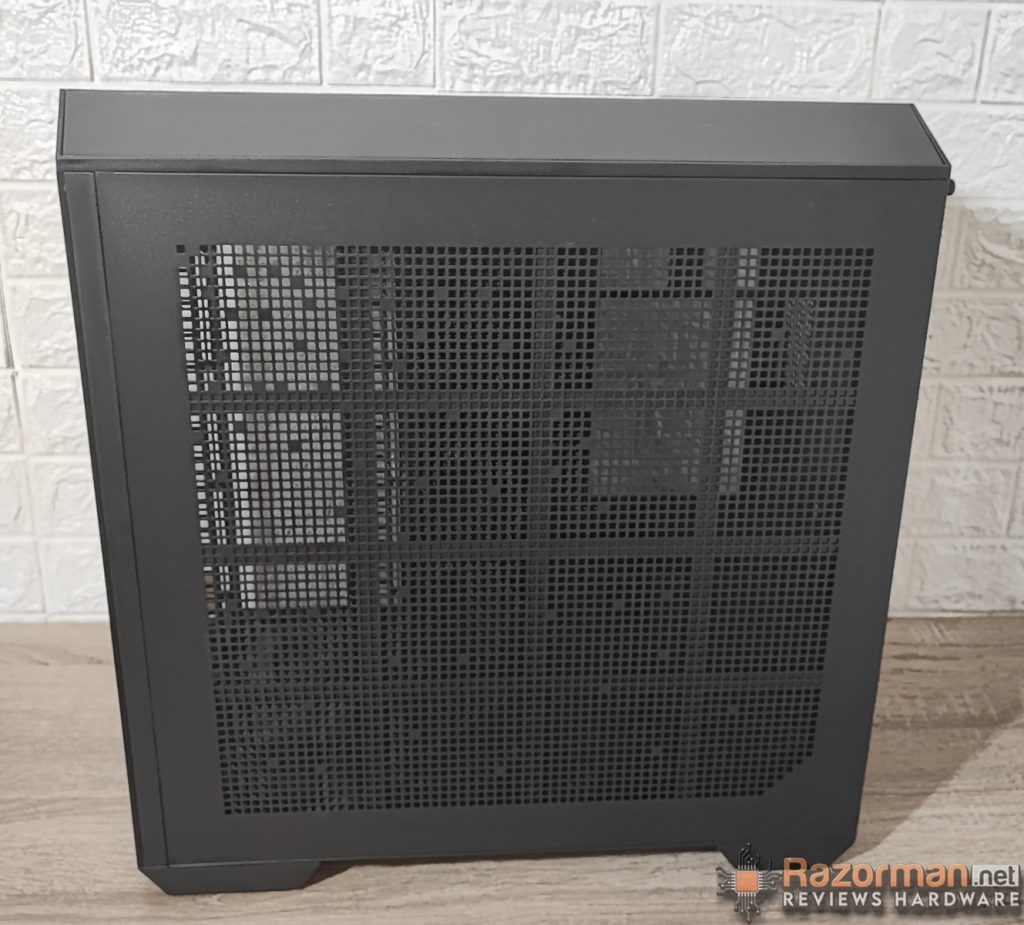

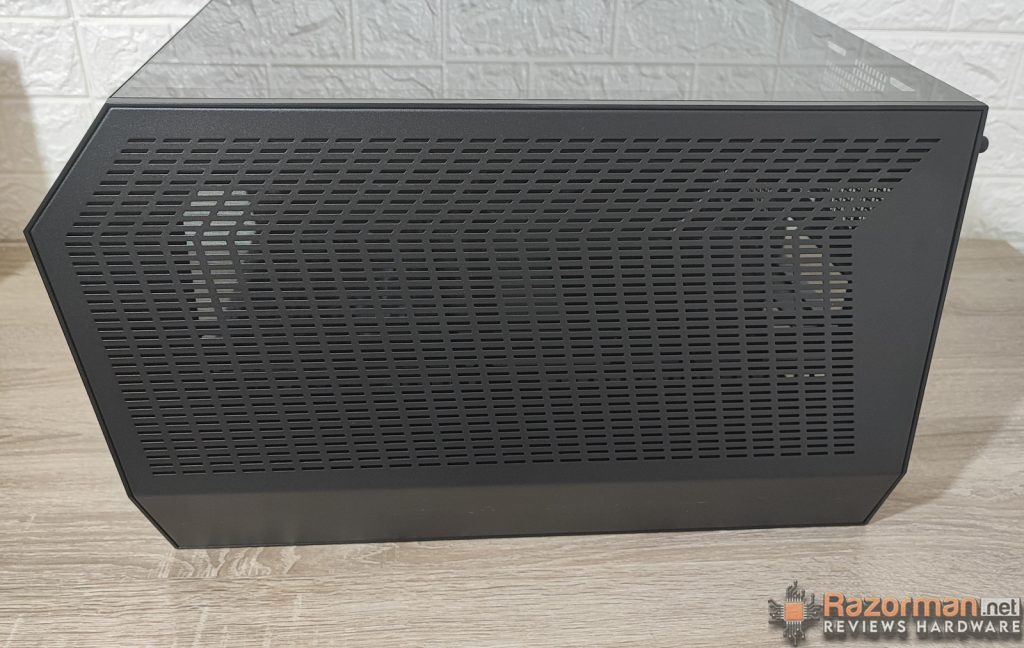

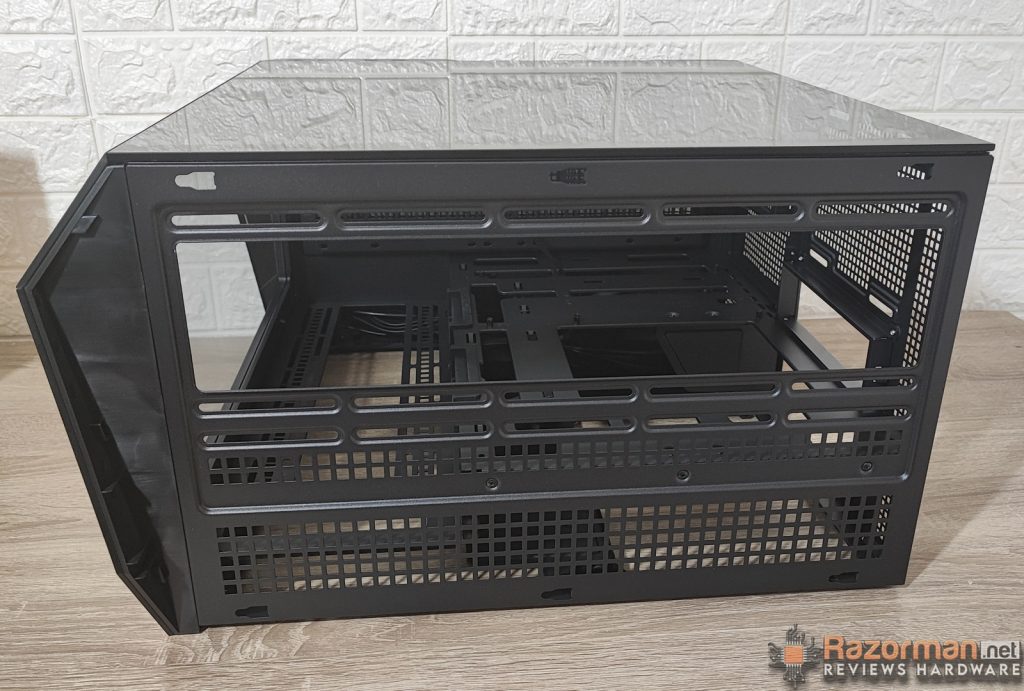

El perfil opuesto lo conforma un gran panel de metal con múltiples orificios para permitir el paso del aire al interior del chasis.

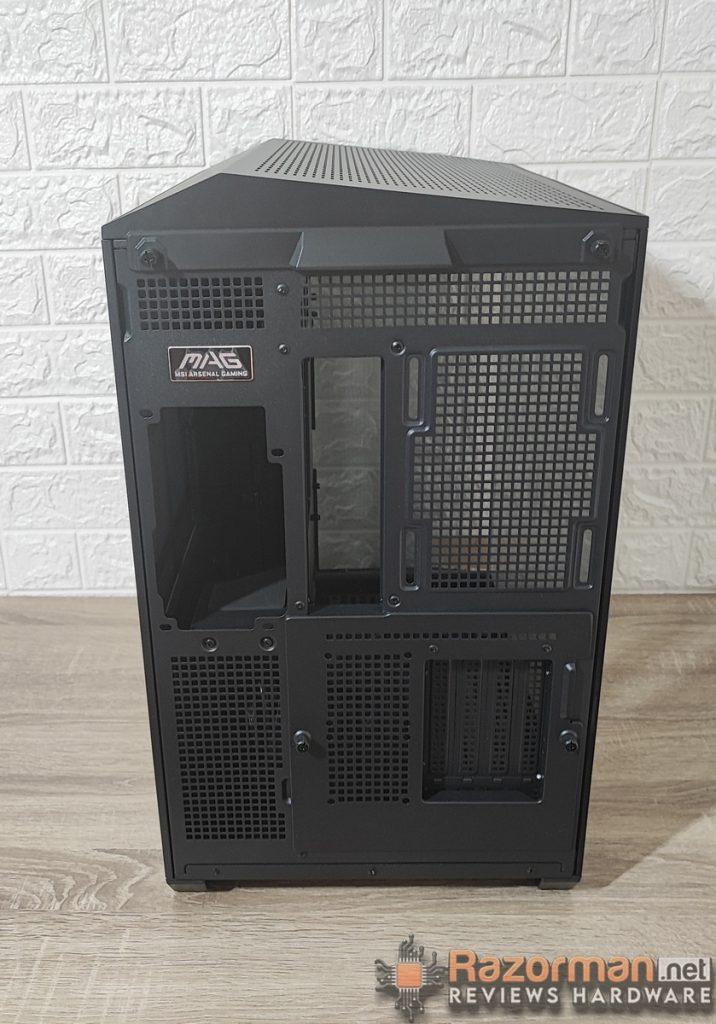

Pasamos a la zona trasera donde comprobamos la forma superior similar a un «tejado». Bajo ella vemos en esta zona que la fuente de alimentación va dispuesta en posición vertical y a su lado la chapa de las conexiones de la placa base y un soporte para un ventilador de 120mm o un radiador.
De serie podremos colocar la tarjeta gráfica en posición vertical – habremos de comprar un riser a tal efecto – o cambiarlo por el soporte para gráfica en posición horizontal.
Nos detenemos ahora en la zona superior compuesta por una gran pieza de plástico con multitud de hendiduras para que pase el aire del exterior y sujeta al chasis mediante 2 tornillos metálicos.

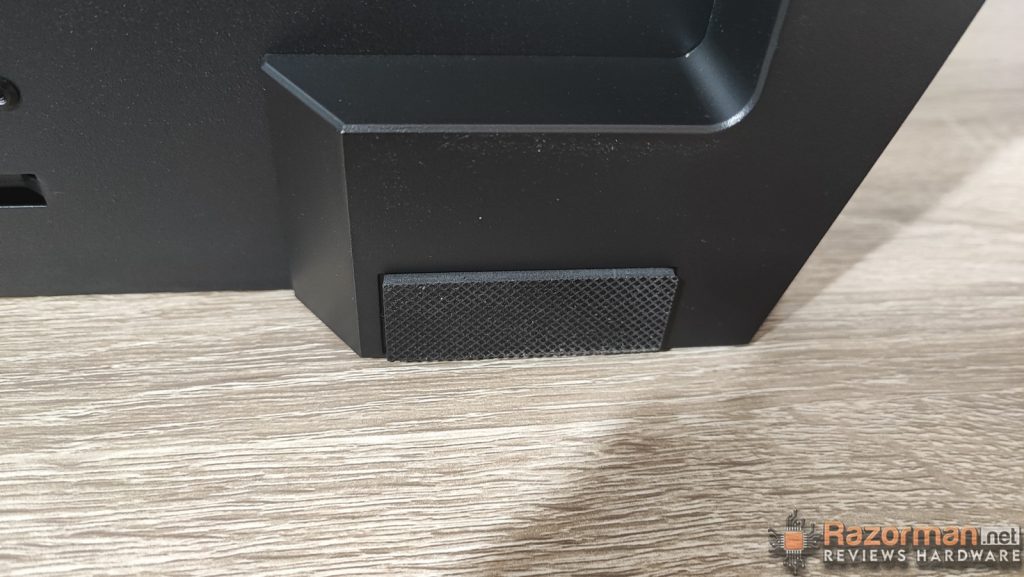

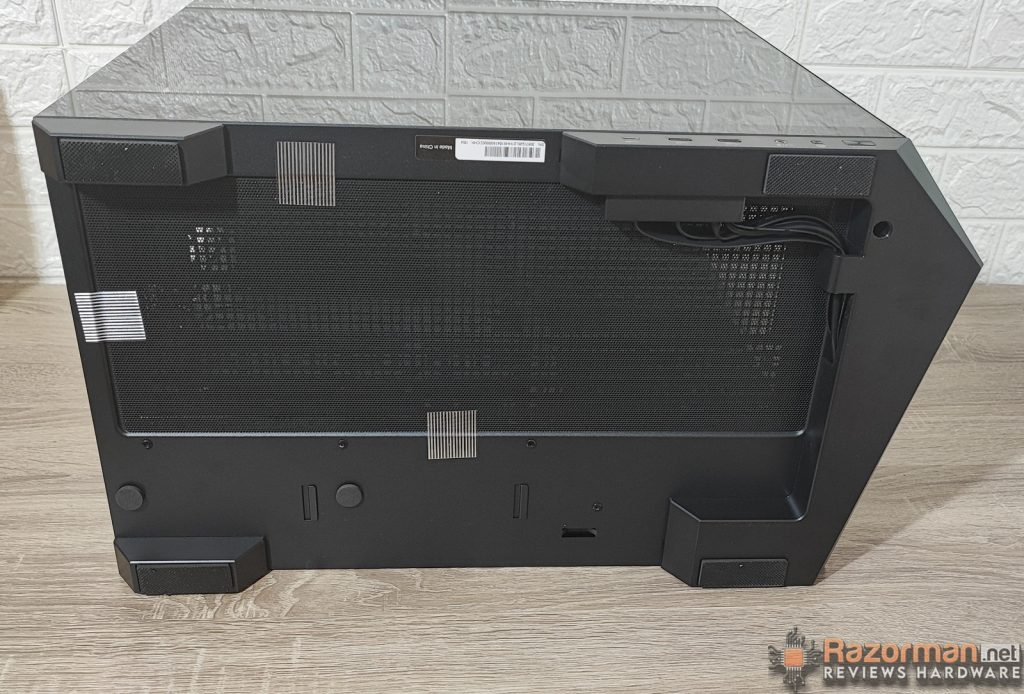

Nos queda por detenernos en la zona inferior del chasis donde encontramos una rejilla extraíble y 4 robustas patas de plástico rematadas en unos pads de goma-espuma
INTERIOR

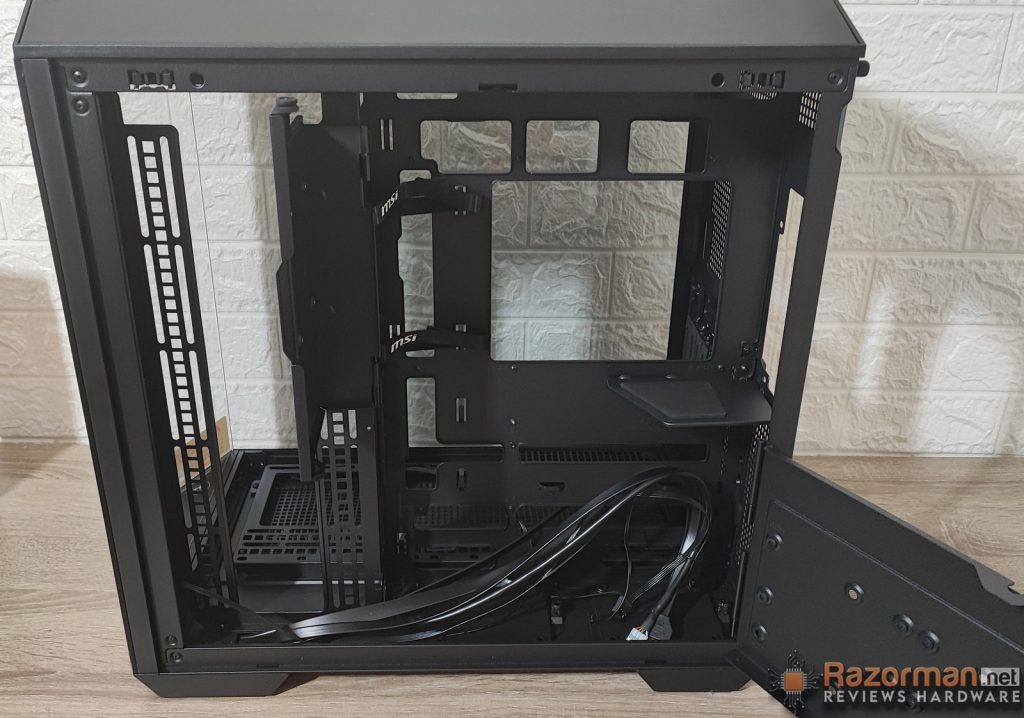

Como decíamos en la introducción de la review el chasis MSI MAG PANO 100L PZ la configuración interna es de tipo doble cámara lo que nos permitirá una organización del cableado perfecta gracias a que disponemos de mucho espacio para este fin.

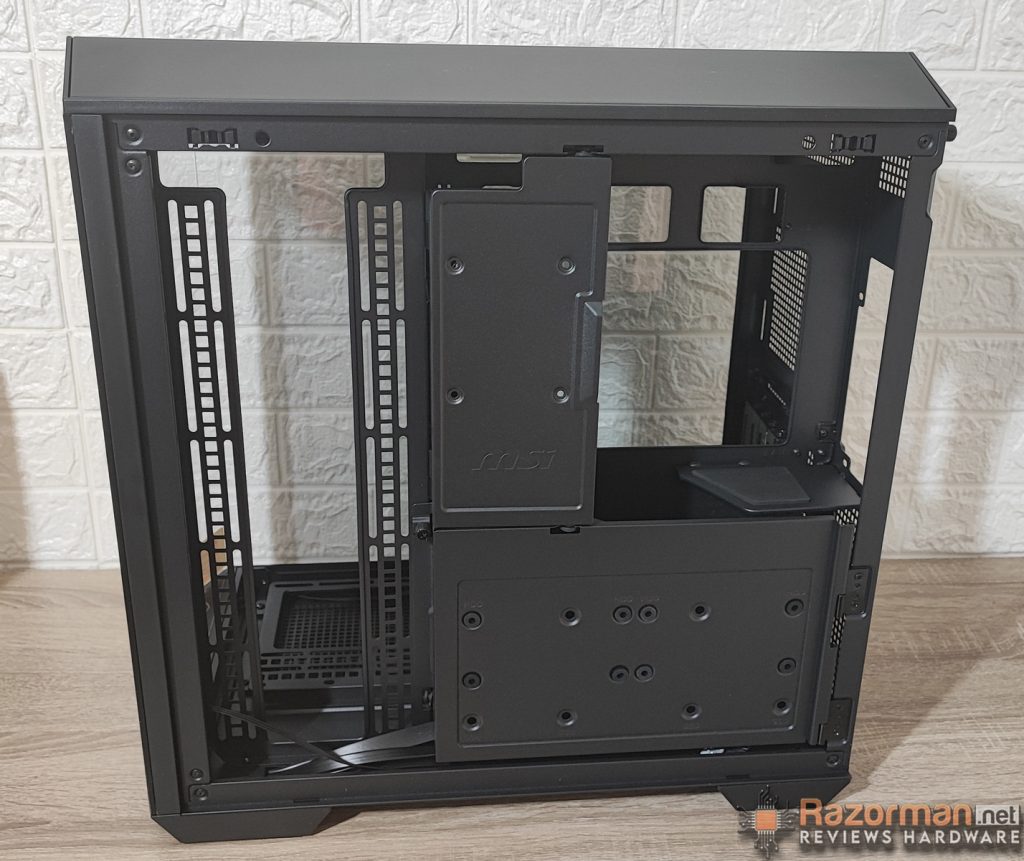

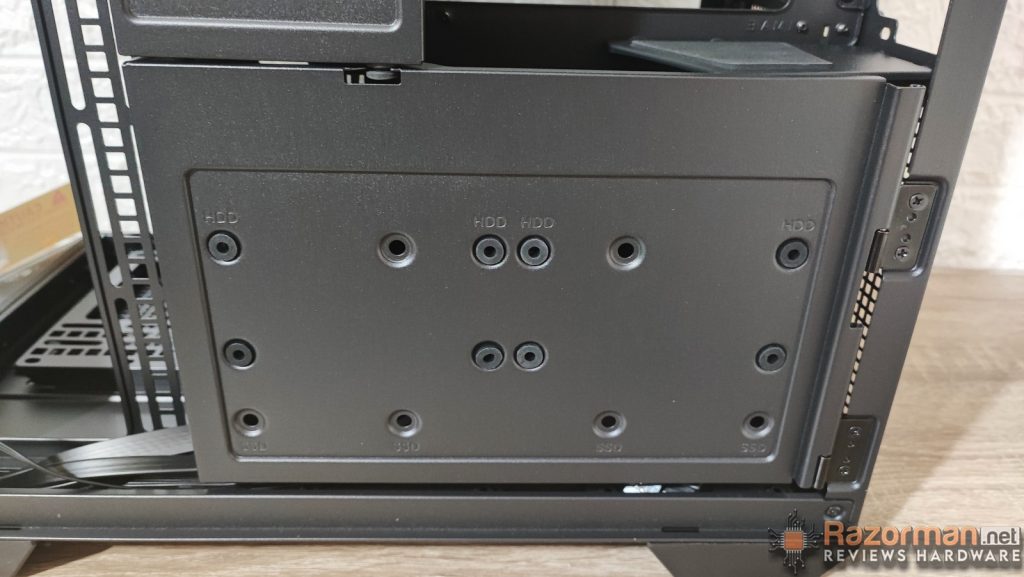

En esta zona vemos que podremos colocar ventiladores/radiador como señalábamos en las características técnicas de la caja junto a la placa base. Anexo a este soporte vemos otros soportes con bisagras para instalar dispositivos de almacenamiento.

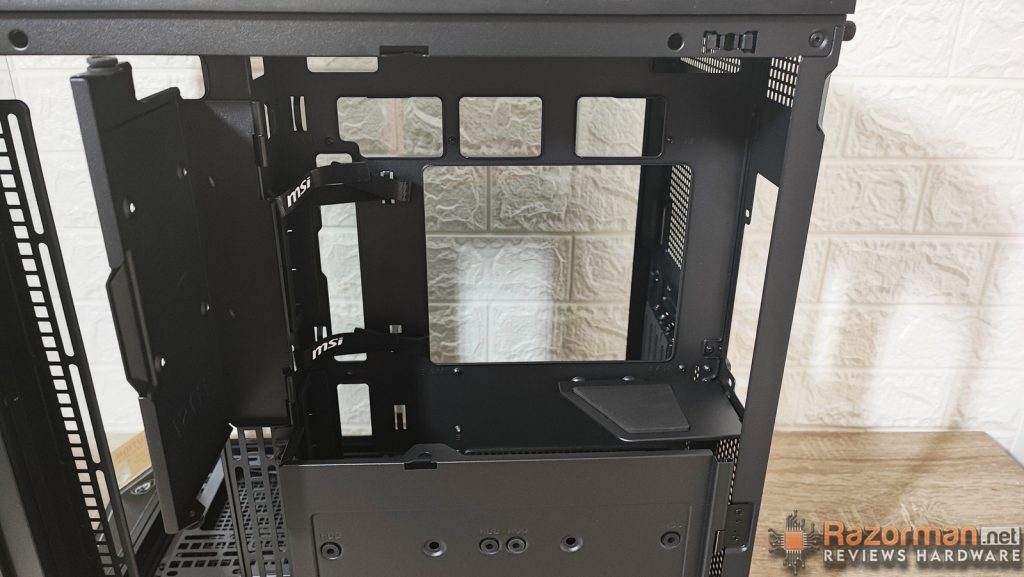

La caja es compatible con placas base con los conectores habituales y también en la zona trasera. Además disponemos de abundantes pasacables y recogecables de velcro.

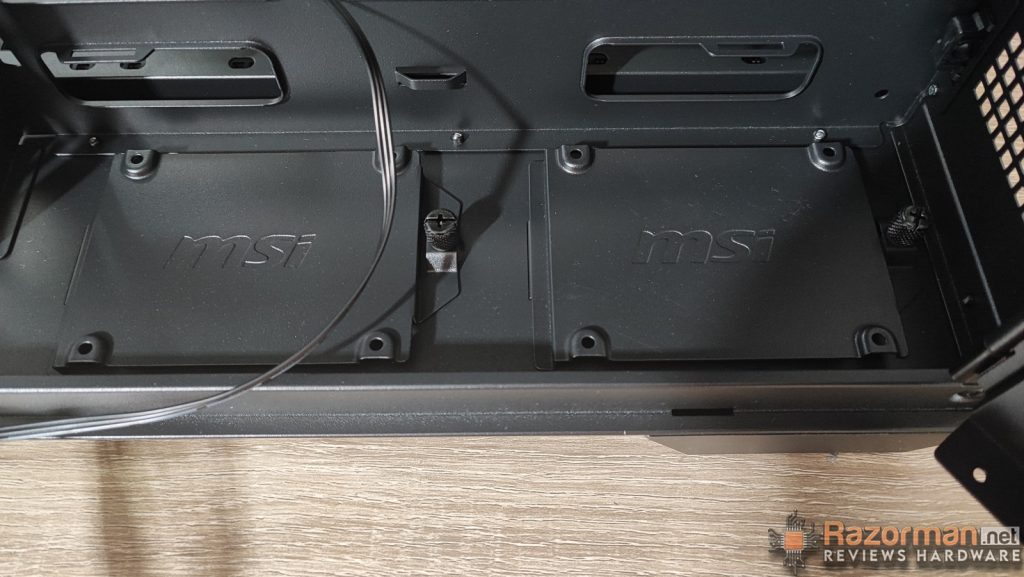

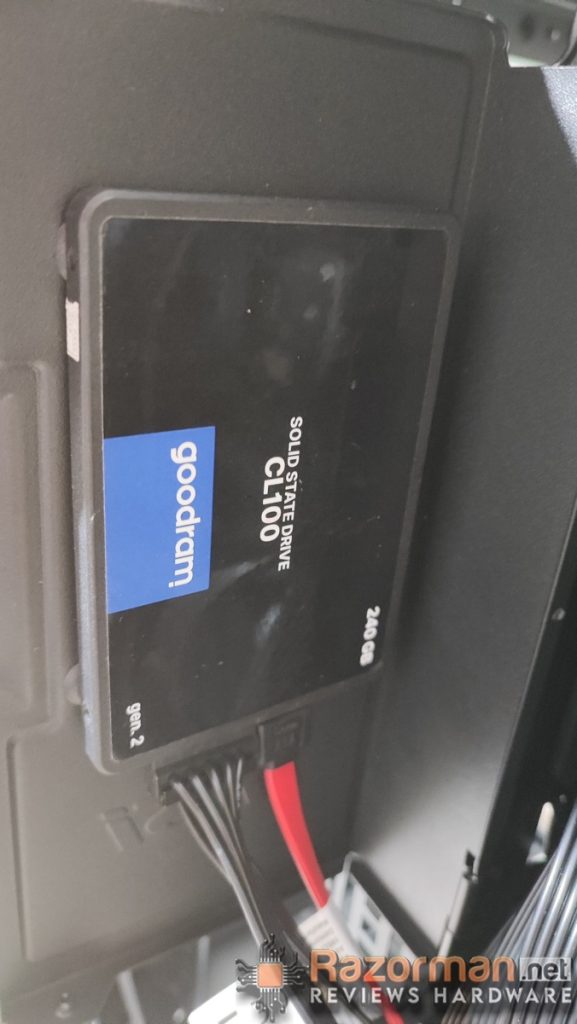

Al abrir el último soporte inferior de almacenamiento comprobamos la gran cantidad de espacio para la colocación del cableado interno.

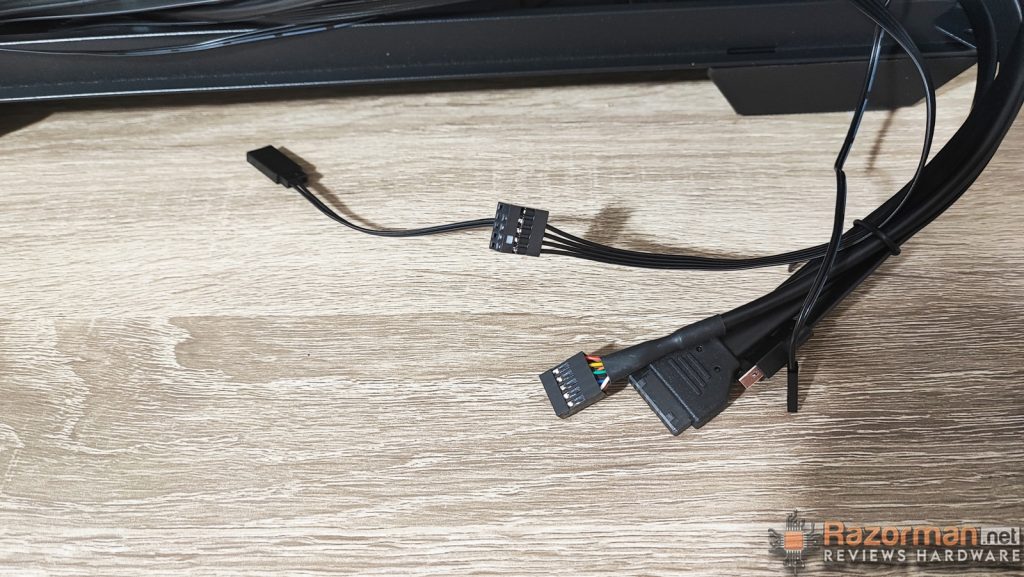

Detalle de todo el cableado interno de la caja: dispone de un conector ARGB para sincronizar la iluminación del chasis con la placa base.

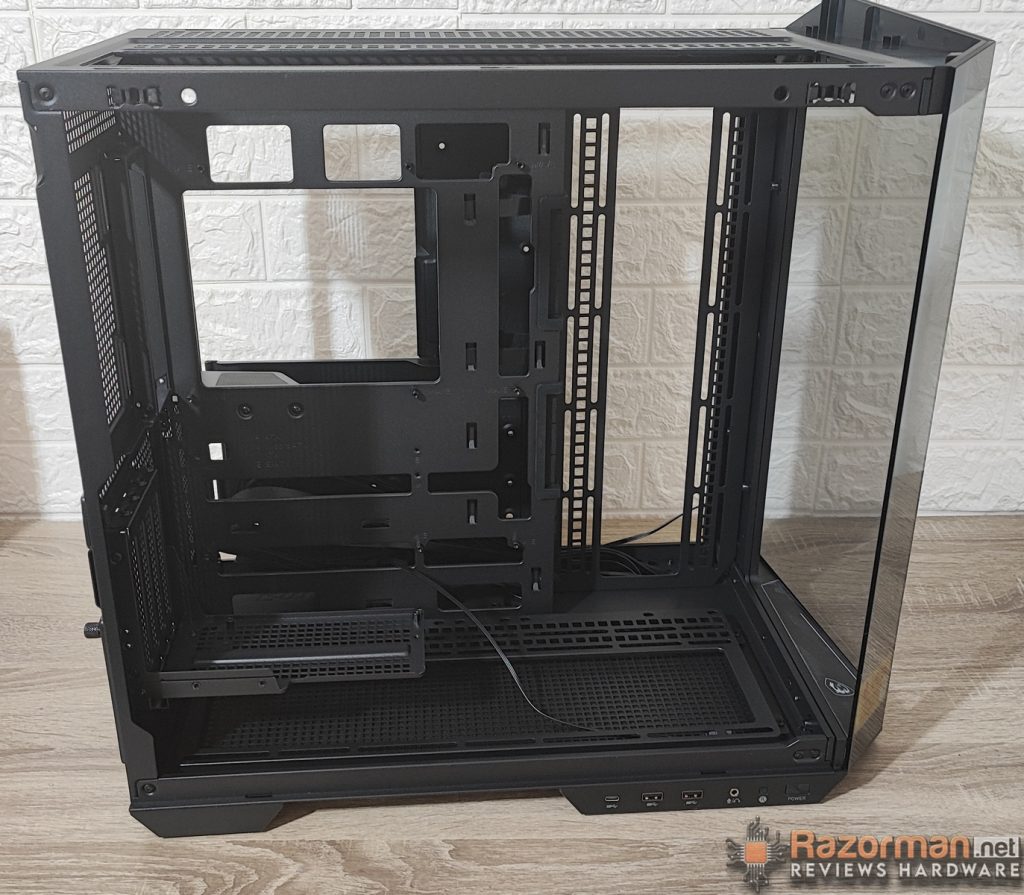

Centramos ahora la atención en el perfil opuesto interno del chasis: como vemos el espacio interior es sumamente generoso, presidido por un gran panel de vidrio templado frontal y otro formando esquina para permitirnos ver el interio del chasis.
Este espacio interior tan abundante se ve reflejado en la compatibilidad con placas base de tipo ATX / Micro-ATX / Mini-ITX o bien ATX/Micro ATX en caso de instalar una placa base con conectores en la zona trasera.
En cuanto a tarjetas gráficas, éstas podrán terner una longitud máxima de 380mm – pudiendo colocarla en posición vertical/horizontal gracias a los soportes incorporados – y también un cooler de hasta 166mm de altura.
ALMACENAMIENTO
La configuración de almacenamiento que permite la caja es la siguiente:
3 x 2.5”, 2 x 2.5”/3.5” combo
REFRIGERACION
El chasis admite hasta 10 ventiladores – de serie no incorpora ninguno – con esta configuración:
Superior: 3 x 120 mm / 3 x 140 mm
Trasero: 1 x 120 mm
Lateral: 3 x 120 mm / 2 x 140 mm
Inferior: 3 x 120 mm / 2 x 140 mm / 2 x 160 mm
Mientras que en cuanto a refrigeración líquida, la compatibilidad de radiadores es la siguiente:
Superior: 120 / 240 / 360 mm
Trasero: 120 mm
Lateral: 120 / 240 / 360 mm
Inferior: 120 / 240 / 360 mm
INSTALACION DE COMPONENTES
Esta vez hemos instalado un completo setup compuesto por estos elementos:
- Fuente alimentación 750W
- Placa base ASUS A620M-PLUS
- Procesador AMD Ryzen 7 7600
- Tarjeta gráfica SAPPHIRE Radeon RX 7900XT
- Cooler Silverstone Argon V140 ARGB

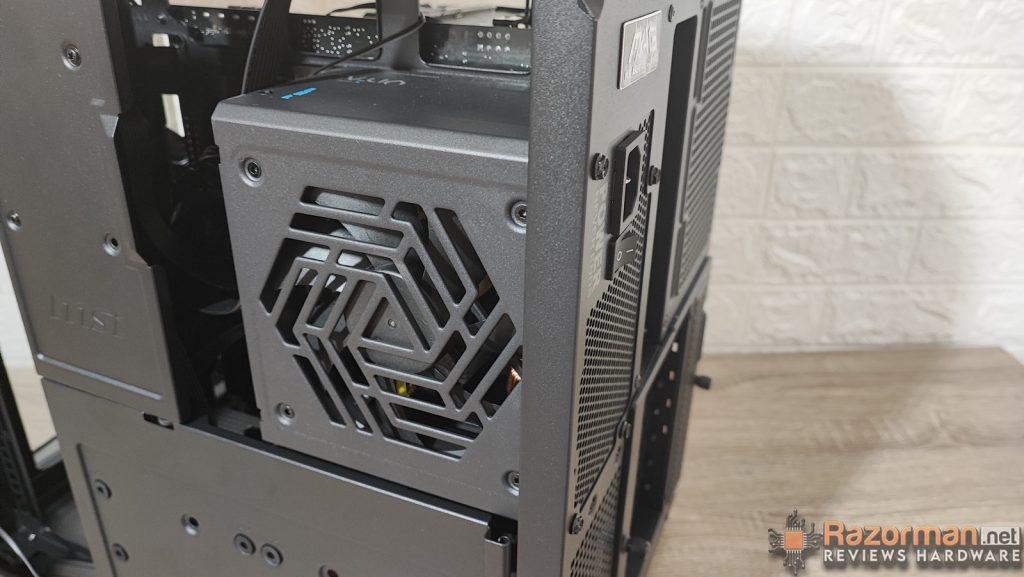

La fuente de alimentación va colocada en posición vertical

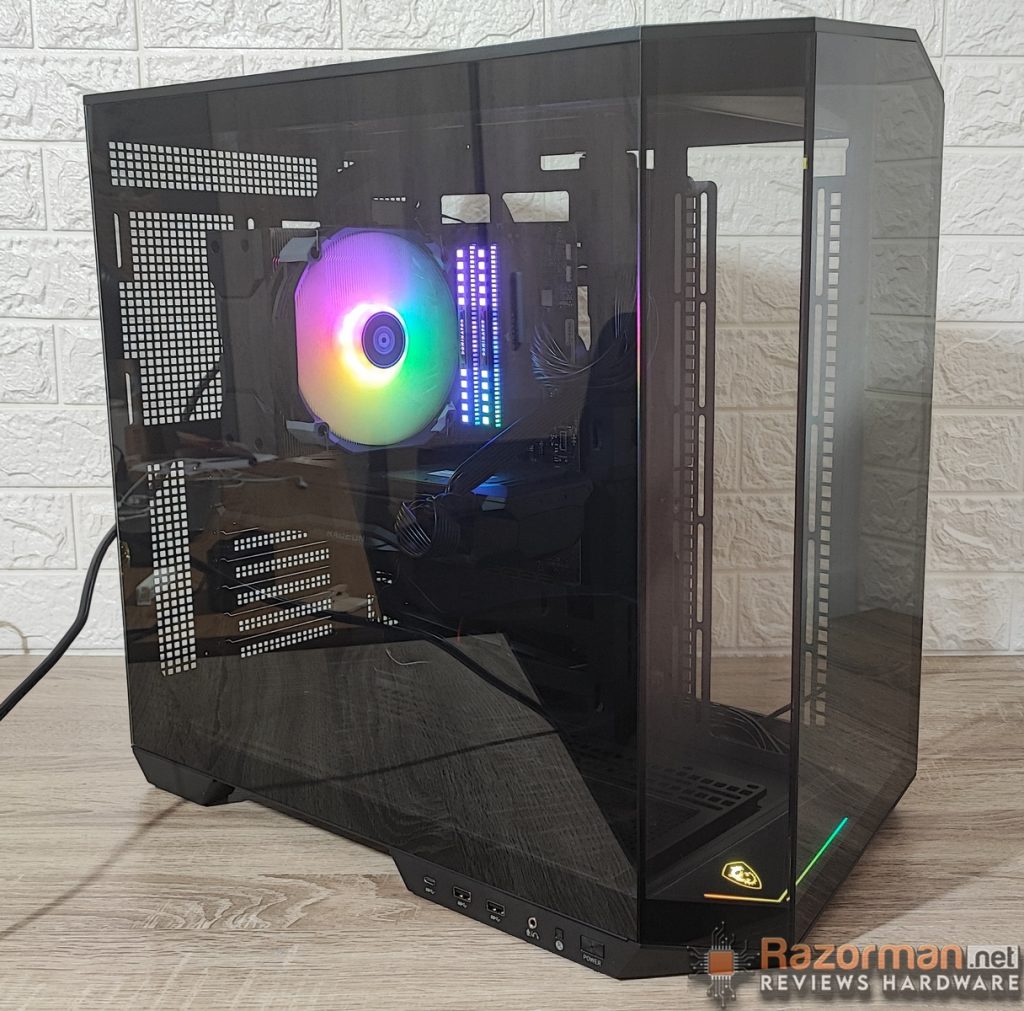

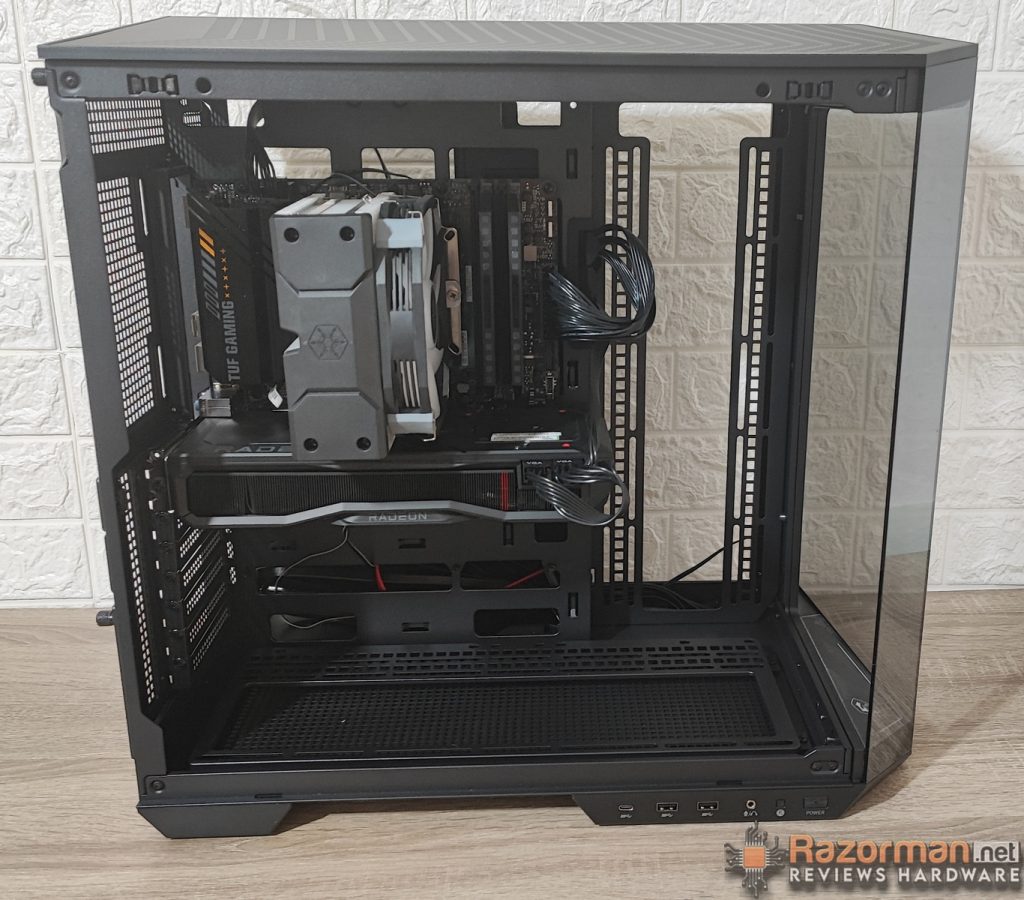

El espacio interior como vemos es amplísimo y podemos instalar gran número de ventiladores para una refrigeración óptima de los componentes en el interior de la caja.

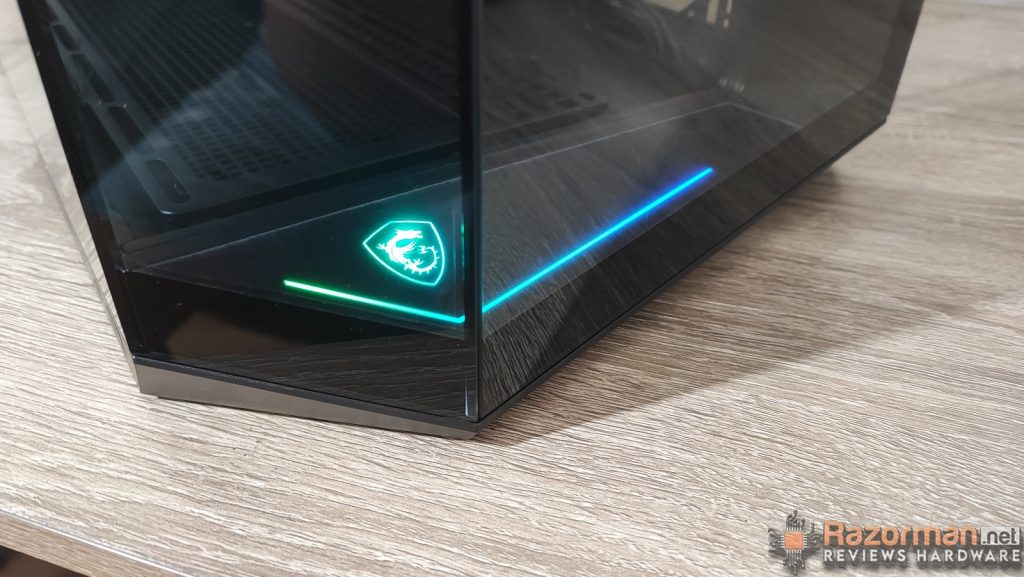

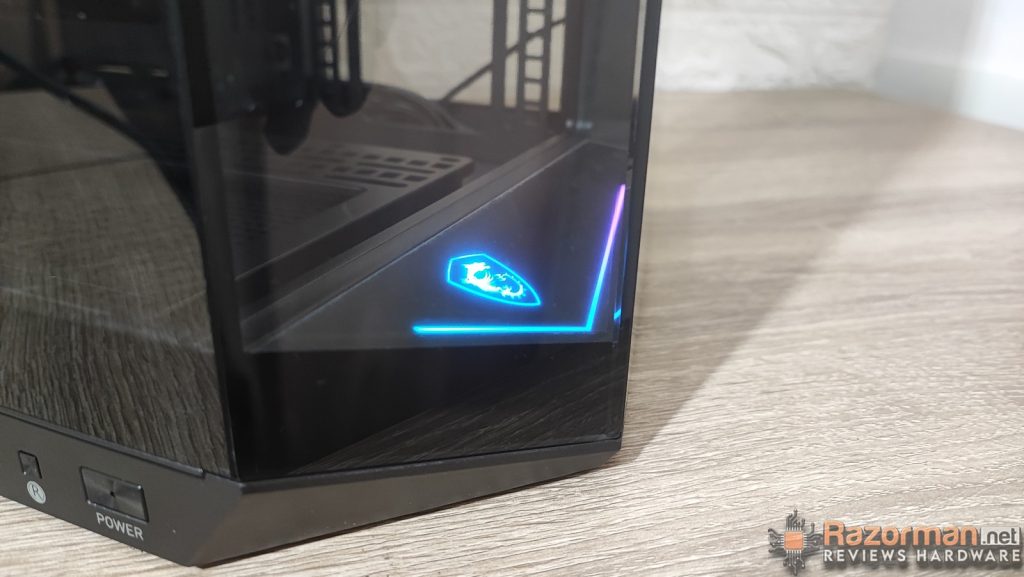

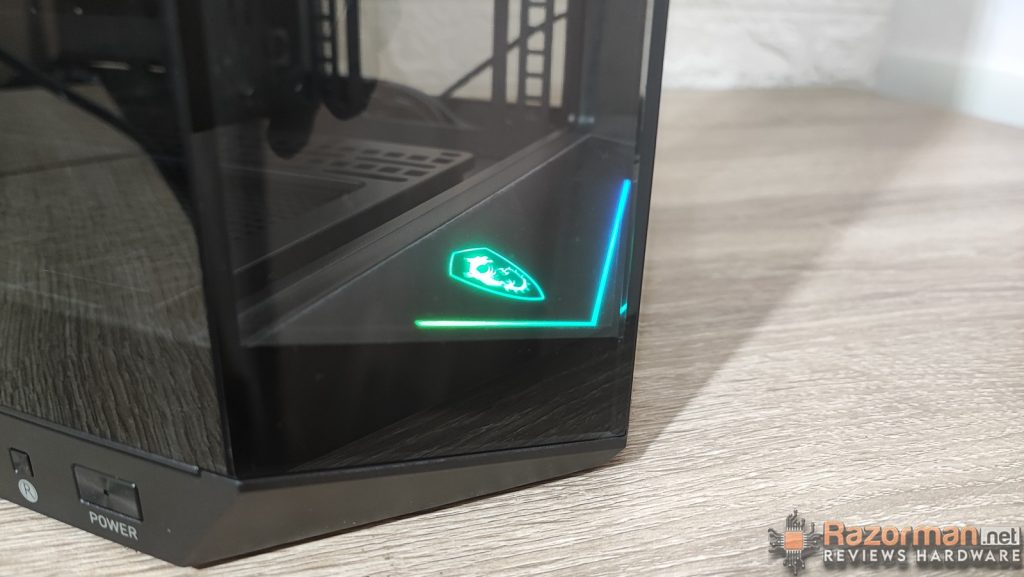

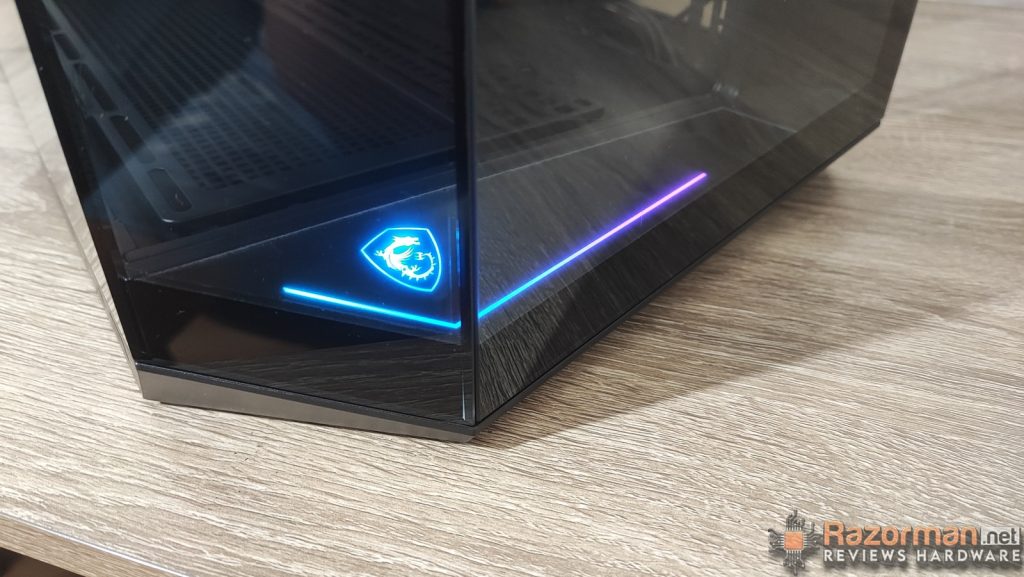

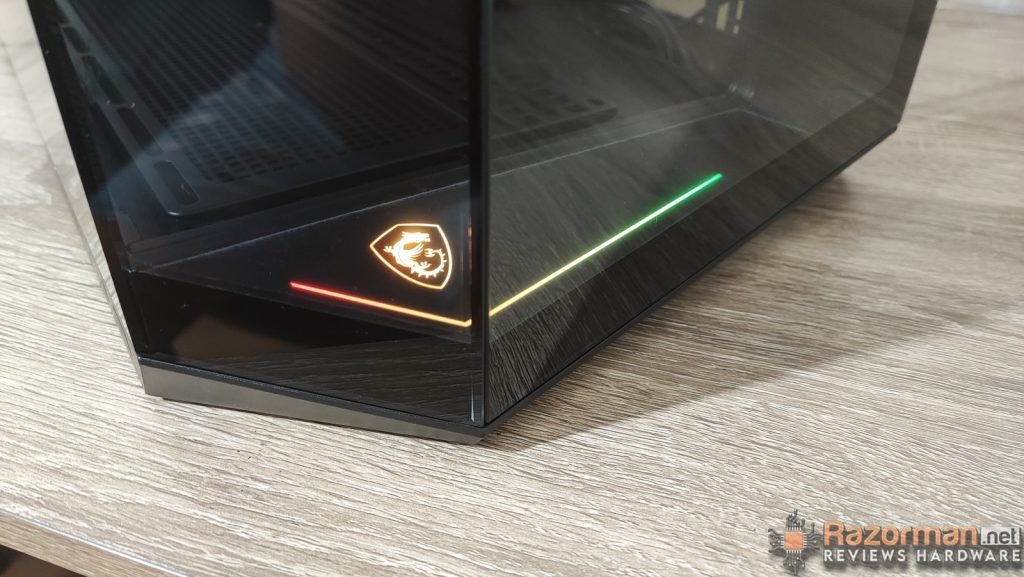

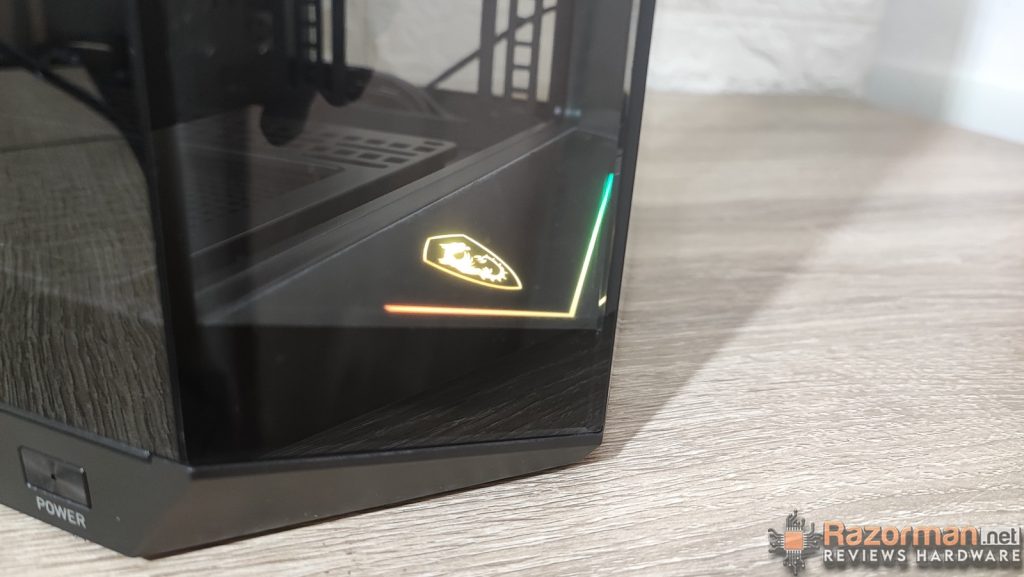

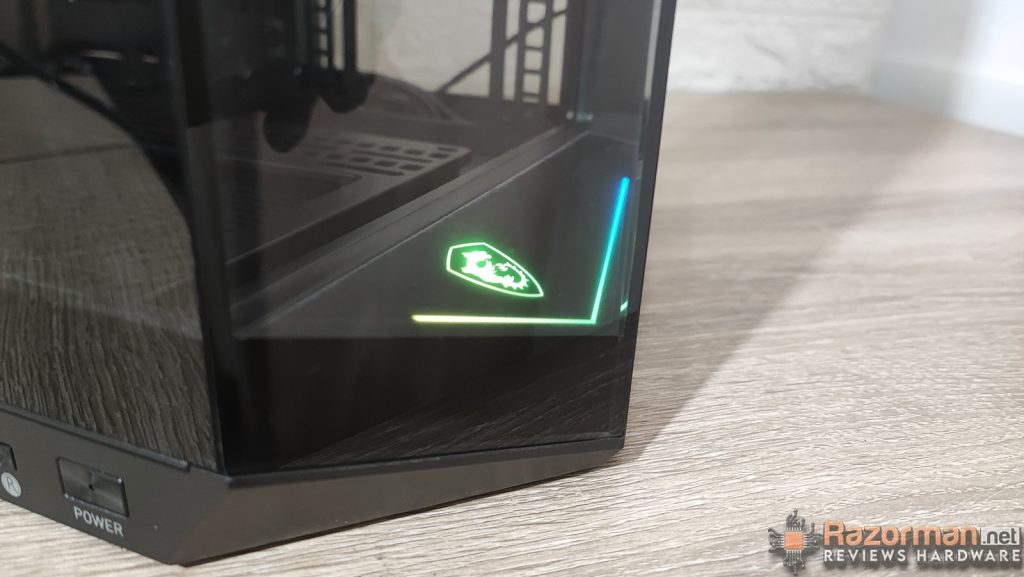

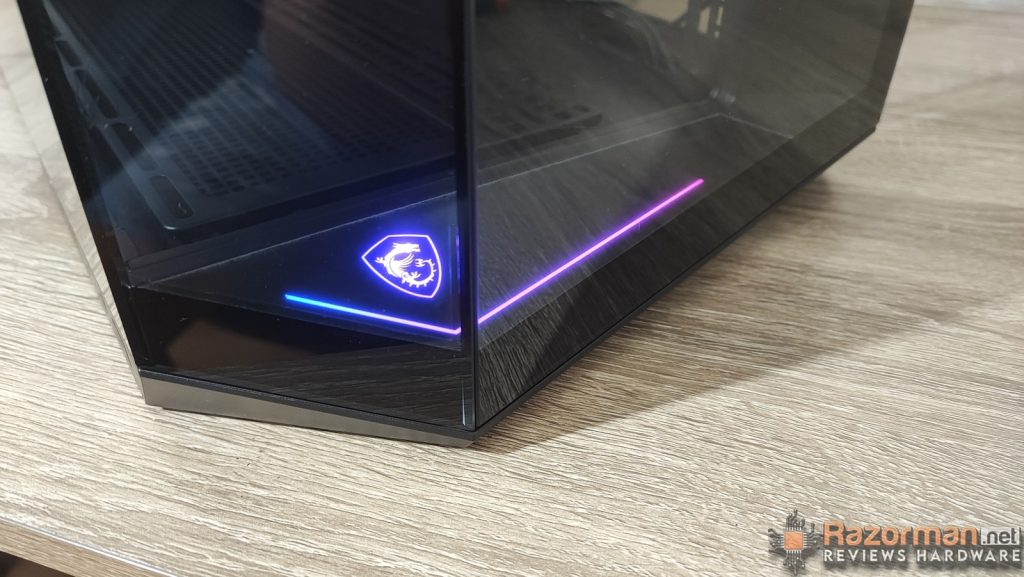

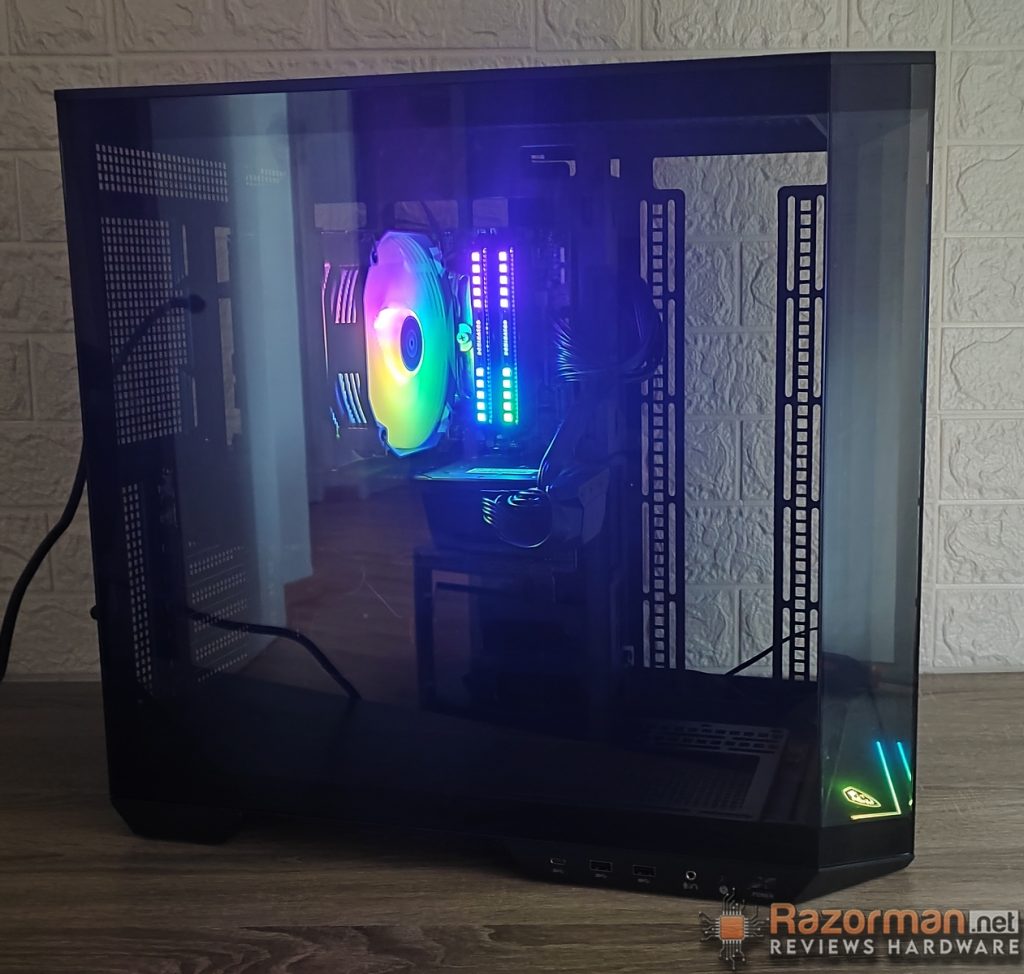

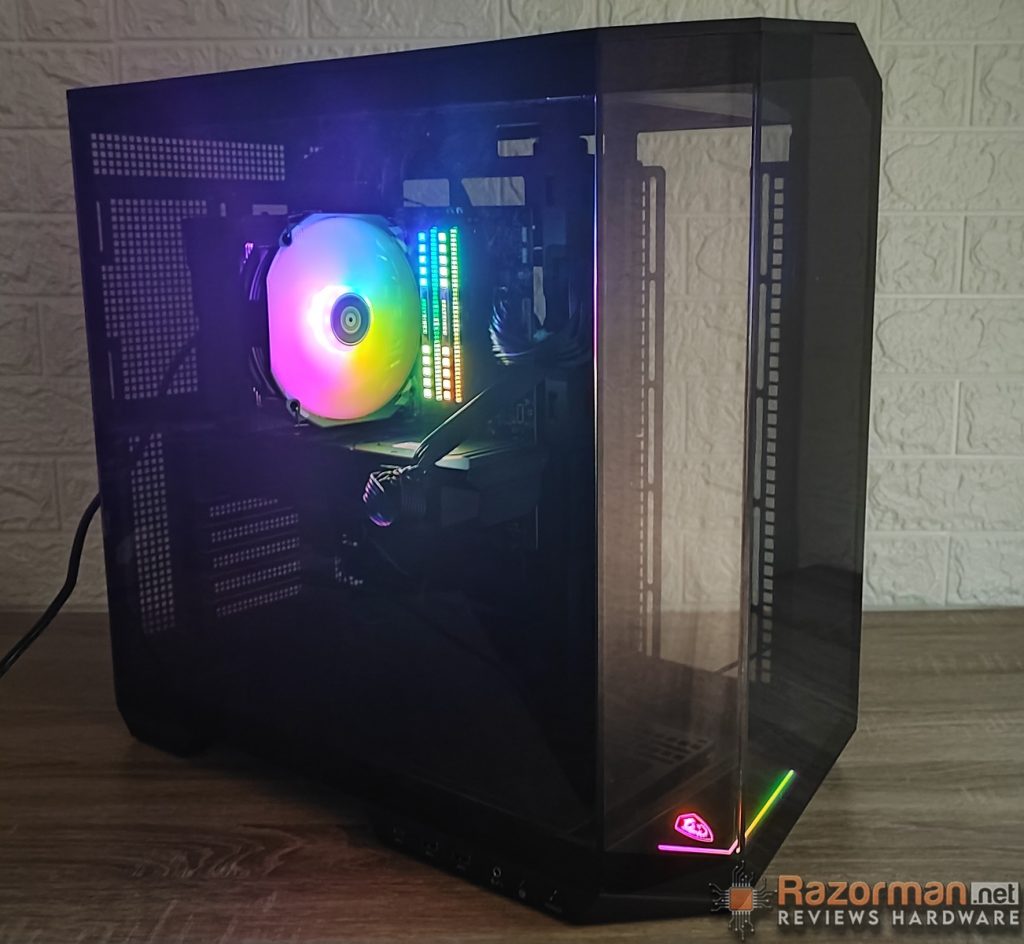

En la zona frontal del chasis se ilumina el logo de MSI con un LED RGB y unos leds bajo el mismo en forma de ángulo configurables desde MSI Center o el sistema de iluminación de la placa
