Presentada en Computex 2015 aqui teneis la review de uno de los últimos lanzamientos de Cooler Master, su espectacular Cooler Master MasterCase Pro 5







El modelo MasterCase Pro 5 de Cooler Master marca el comienzo de una nueva era de productos con sistema FreeForm ™ modular que ofrece un control sin precedentes y posibilidades de construcción sin fin. Esta posibilidad nos permite modificar diferentes aspectos de la caja intercambiando piezas determinadas por otras que se adapten mejor a nuestras necesidades, como son por ejemplo los paneles laterales, los sistemas de sujeción de ventilación, el kit de filtros, la carcasa superior, las bahías, etc.







CoolerMaster MasterCase Pro 5 incorpora un sistema de bahías  para disponer SSDs de manera realmente sencilla con cuatro posiciones de montaje fácil. Además los discos sólidos pueden disponerse en la parte superior o esconderlos detrás de la bandeja de la placa base para ofrecer un aspecto más limpio.





Podremos emplear ventiladores de 140mm o un radiador de 280mm, con soporte hasta 6 ventiladores. Además el modelo MasterCase PRO dispone de ventana lateral, cobertura superior y kit para sujeción de radiadores superiores.



Muchísimas gracias a Cooler Master y Life Informatica por cedernos esta caja Cooler Master MasterCase Pro 5 para la review







COOLER MASTER MASTER CASE PRO 5: CARACTERISTICAS TECNICAS



Modelo	COOLER MASTER MasterCase Pro 5
Material	SECC, Plástico
Formato	Semitorre
Color Externo	Negro
Color Interno	Negro
Conexiones	En la parte delantera: USB 3.0 x 2 AUDIO HD
Incluye Fuente	No
Extras	Sistema modular 100% modificable Posibilidad de ampliación de elementos del chasis Soportes intercambiables para diversos elementos Paneles y rejillas sustituibles Fondo para gestión del cableado de 25mm Filtros en la parte superior, frontal e inferior Admite sistemas de refrigeración por aire o por agua El modelo PRO incluye sistema de sujeción superior para radiadores, cobertura superior y ventana lateral



Compatibilidad
Comp. Placas	ATX / Micro-ATX / Mini-ITX
Formato F.A.	ATX PS2
Long. máxima F.A.
Long. máxima VGA	296mm (con caja inferior discos duros) 412mm (sin caja inferior discos duros)
Alto máximo Cooler	190mm



Expansión
Slots	7
Bahías Externas	5.25″ x 2
Bahías Internas	3.5″ x 5 / 2.5 x 7



Ventilación
Frontal	2 x 140mm (incluido), 3 x 120/140mm opcionales
Trasero	1 x 140mm (incluido)
Superior	2 x 120/140mm (opcionales)
Inferior
Lateral



Dimensiones
Ancho	235mm
Alto	548mm
Fondo	512mm
Peso	10.7Kg





COOLERMASTER MASTERCASE PRO 5: EMBALAJE EXTERIOR

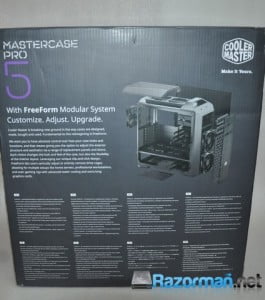

El embalaje exterior de la caja Cooler Master MasterCase Pro 5 lo compone una atractiva caja de fondo negro, donde vemos varias imágenes de la caja, así como sus principales especificaciones técnicas.



COOLER MASTER MASTER CASE PRO 5: EMBALAJE INTERIOR Y ACCESORIOS

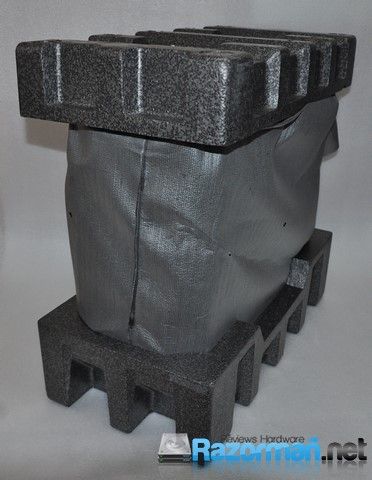

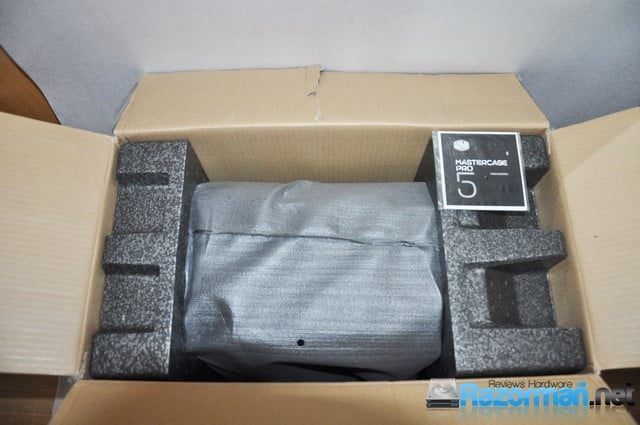

Al abrir la tapa de la caja, vemos que a su vez viene protegida por una bolsa de porexpán y en los laterales 2 grandes moldes del mismo material. Sobre uno de ellos encontramos una bolsa de plástico con la garantía del producto y una guía de instalación.





Además de lo anterior se incluye una cajita:





Con diversos útiles como adaptadores para ventiladores,  soportes de fijación, bridas…



COOLERMASTER MASTERCASE PRO 5: EXTERIOR







Nos encontramos con una caja de unas dimensiones considerables pese a su formato Semi-Torre: 548 x 235 x 512 mm para un peso de 10,7 kilogramos que habla a las claras de la calidad de materiales y robustez del conjunto. El diseño del conjunto es llamativo a la par que con unas líneas nada estridentes. El frontal está conformado por una gran pieza de plástico con rejilla que oculta los 2 ventiladores frontales y unidades 5,25″.

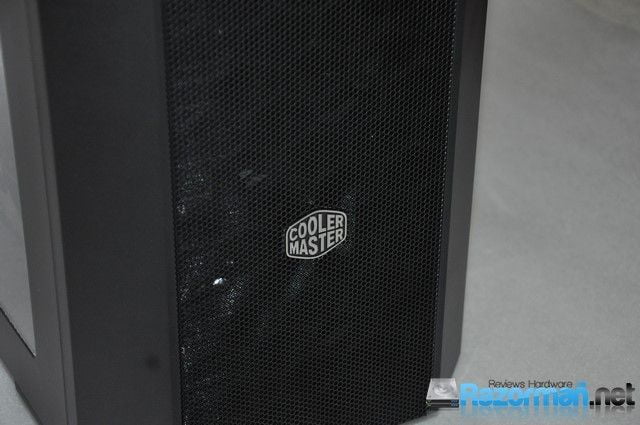

En esta zona frontal encontramos también el logo del fabricante.



Detalle de la rejilla frontal una vez retirada, donde vemos los 2 potentes ventiladores frontales de 120mm, que giran a 1200RPM, produciendo 24 dBA, y un volumen de aire de 55 CFM







En la zona superior encontramos un panel de control con un Led de actividad del disco duro, 2 puertos USB 3.0, entrada audio y salida auriculares, botón reset e interruptor de apagado/encendido que se ilumina en su zona inferior con un tenue Led blanco.



Pasamos a la zona superior compuesta por otra pieza de plástico con rejilla:



En esta zona superior tenemos total autonomía para instalar un sistema de doble radiador ( 2X140mm) o ventiladores de varias dimensiones:



Este soporte superior para los ventiladores es modular, por lo que podremos quitarlo de su localización aflojando sus tornillos:

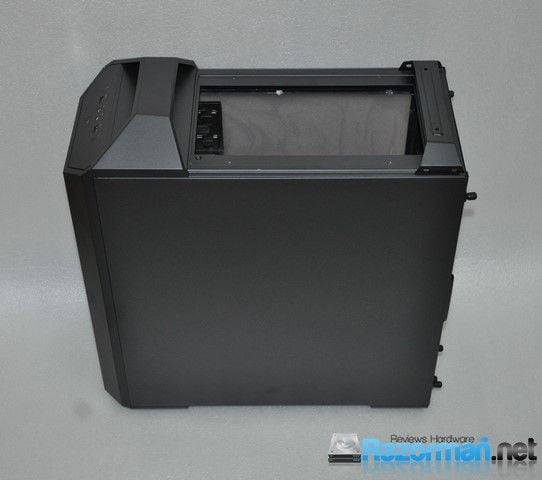

Quedando completamente libre la zona superior para cualquier tipo de modificación que se nos ocurra:





Detalle de los laterales de la caja, siendo el derecho ( mirando la caja de frente ) completamente liso, mientras que en el izquierdo encontramos una gran ventana acrílica que nos permite ver el interior de la caja





Pasamos a la zona inferior de la caja, donde vemos 2 grandes soportes de metal terminados en unos pads de goma para el sustento de la caja sin moverse.

Continuamos por la zona trasera:





Vemos otro ventilador de 120mm en este caso ( podremos colocar uno de 140mm sin problemas ) o bien un radiador de un kit de RL. El ventilador incluido gira a 1200RPM, produciendo 24 dBA, y un volumen de aire de 55 CFM



Disponemos también de 7 slots de expansión PCI:





La fuente de alimentación va colocada en un plano inferior. Para colocarla deberemos retirar el marco metálico sujeto al chasis por 4 tornillos:





Además la fuente va protegida por un filtro antipolvo.







COOLERMASTER MASTERCASE PRO 5: INTERIOR





Pasamos al interior donde vamos a centrarnos sobretodo en la modularidad y diseño de la caja CM MasterCase Pro 5. Interiormente es compatible con placas base de tipo ATX, microATX, Mini-ITX y tarjetas gráficas 412 mm (sin la caja de disco duro de 3.5″) o bien 296mm (con la caja de disco duro de 3.5″)







Vemos abundantes pasacables y bridas de nylon para recoger el cableado por el interior de la caja.



Detalle de la bahía para el alojamiento de 2 unidades de 3,5″. Como veremos más adelante esta bahía es extraíble.



Pasamos al otro lateral interno de la caja, que vamos a estudiar en detalle:



Encontramos 1 soporte para 2 bahías de 5,25″ ( extraíbles ) y bajo el mismo otro soporte ( removible y con posibilidad de colocación a cualquier altura ) para otras 4 bahías de 3,5″.





En un plano inferior y bajo una plancha metálica negra encontramos de nuevo el rack para las 2 bahías de 3,5″.

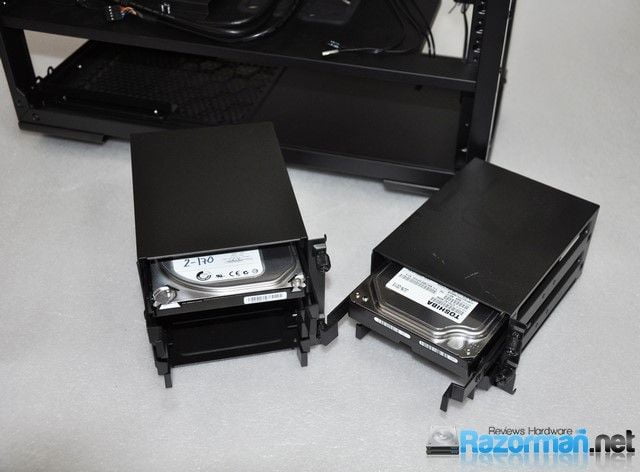

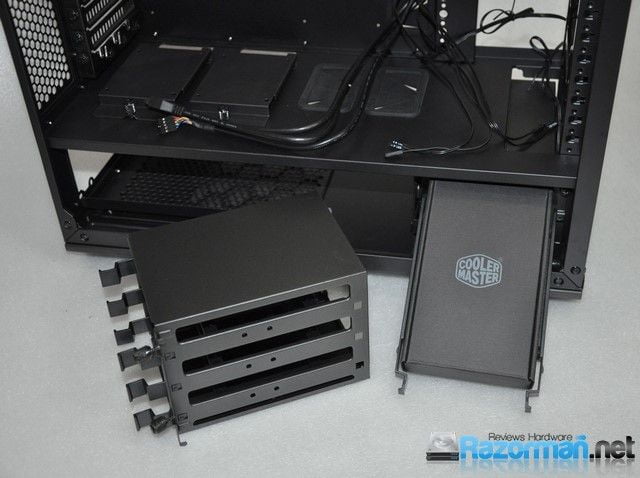

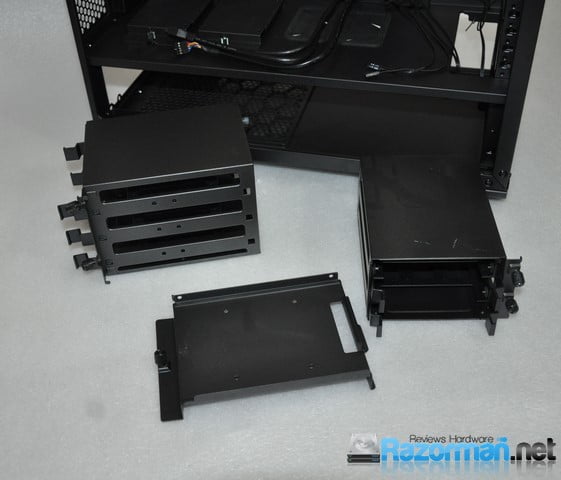

En las 2 imágenes anteriores vemos retiradas de sus localizaciones las 2 bahías de 3,5″.

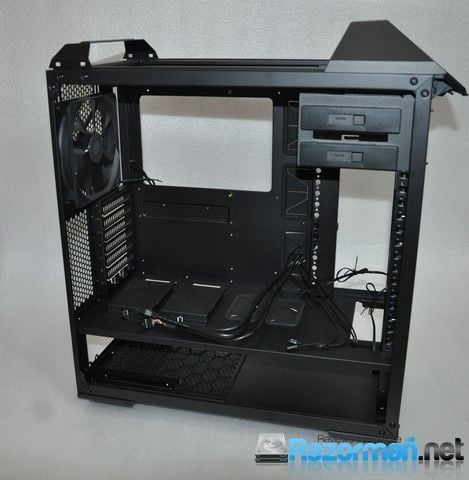

Podemos dejar el interior de la caja prácticamente diáfano al retirar las bahías de 3,5″.

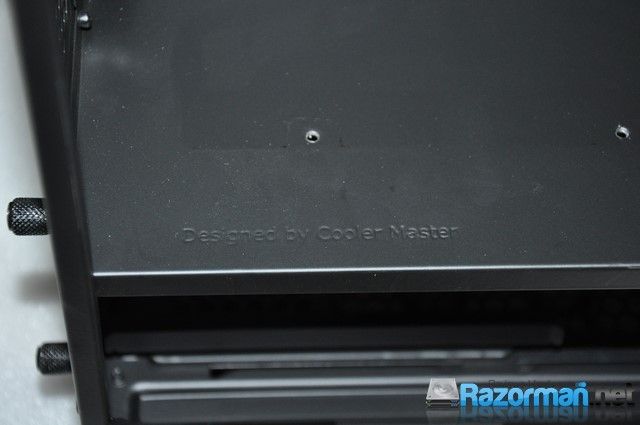

La plancha metálica que atraviesa en el plano inferior todo el interior de la caja dispone de un serigrafiado como el que vemos en la imagen.

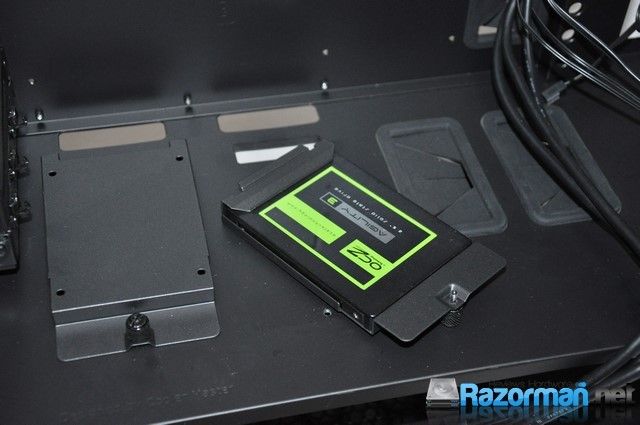

Sobre ella, vemos 2 soportes para unidades de 2,5″.

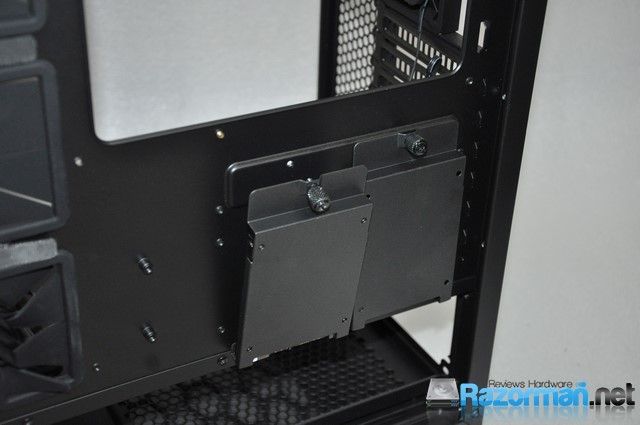

Pudiendo trasladar estos 2 soportes a la zona trasera de la placa base como vemos en la imagen.



Detalle del ventilador de 120mm trasero.





Los 7 slots PCI son removibles y están asegurados mediante un tornillo cada uno de ellos.

COOLERMASTER MASTERCASE PRO 5: CONEXIONES





Conector USB 3.0





Cable HD Audio





Reset Switch y actividad disco duro.





Power SW y encendido del equipo.



COOLERMASTER MASTERCASE PRO 5: INSTALACION DE COMPONENTES



En las siguiente imágenes vemos la instalación de un equipo completo en el interior de la caja. Es una caja realmente muy cómoda para trabajar, con abundantes pasacables y espacios para ocultar el cableado.

Nos ha gustado y mucho la perfecta modularidad interior de la caja, que permite cualquier tipo de configuración que se nos pase por la cabeza, la libre disposición para colocar unidades SSD en 2 localizaciones y el poder dejar completamente diáfana la caja de las bahías interiores de 3,5″/5,25″ en caso de ser necesario.





COOLERMASTER MASTERCASE PRO 5: CONCLUSIONES FINALES Y PUNTUACION



[taq_review]





Teníamos grandes expectativas puestas en esta Cooler Master MasterCase 5 y no nos ha defraudado ni lo más mínimo. Su gran modularidad y posibilidades de ampliación con accesorios desde la tienda : http://www.cmstore.eu/ permiten un grado de personalización no encontrado hasta ahora en ninguna caja que haya pasado por nuestras manos.

Es realmente una delicia trabajar en una caja con tantas posibilidades: de entrada encontramos un sistema de refrigeración muy potente y bastante silencioso, pudiendo ampliarse con más ventiladores superiores o bien un kit de RL, retirar rack de bahías de 3,5″ si queremos un extra de espacio interior, y utilizar solo el rack inferior y colocar 2 unidades SSD tras la placa base… es en definitiva un cúmulo de buenas ideas para la instalacion de componentes para componer un equipo del máximo nivel.

La calidad de materiales se ve reflejada en su peso, de casi 11 kilogramos, lo que denota el buen hacer del fabricante en la elección de las características de los materiales.

No encontramos ningún pero que hacer a esta caja, siendo quizás el precio  – adecuando para la calidad de la misma – el único punto débil que puede echar atrás a algún potencial comprador.







A FAVOR



• DISEÑO
• CARACTERISTICAS
• CALIDAD MATERIALES
• REFRIGERACION DE SERIE
• POSIBILIDADES DE AMPLIACION
• MODULARIDAD INTERIOR
• COMPATIBLE CON TARJETAS GRAFICAS GRAN TAMAÑO
• BUNDLE Y ACCESORIOS INCLUIDOS



EN CONTRA
