Gigabyte nos ha cedido para analizar uno de sus últimos lanzamientos de placas base para las APUS Serie A de AMD de las que hemos analizado el procesador AMD A10 6700 hace unos días.
- CARACTERISTICAS TECNICAS GIGABYTE G1.SNIPER A88X
- GIGABYTE G1.SNIPER A88X: PRESENTACION EXTERIOR
- GIGABYTE G1.SNIPER A88X: PRESENTACION INTERIOR Y ACCESORIOS
- GIGABYTE G1.SNIPER A88X EN DETALLE
- GIGABYTE G1.SNIPER A88X: BIOS
- GIGABYTE G1.SNIPER A88X: SOFTWARE
- GIGABYTE G1.SNIPER A88X: PRUEBAS DE RENDIMIENTO
- GIGABYTE G1.SNIPER A88X: CONCLUSIONES FINALES Y PUNTUACION
- PREMIO CALIDAD ORO
Las placas base de la serie FM2+ de GIGABYTE, basadas en el chipset A88X de AMD, incorporan el nuevo socket FM2+ se han diseñado para aprovechar al máximo las proximas APUS Kaveri de AMD, manteniendo la compatibilidad con las actuales APUs FM2 de AMD. Las APUs FM2+ de AMD ofrecen soporte nativo para PCI Express gen 3.0 a 8 GT/s así como soporte para DX11.1, integrando el core de alto rendimiento ‘Steamroller’. Las APUs de AMD en sockets FM2+ también ofrecen soporte nativo para pantallas de resolución 4K a través de HDMI.
Muchisimas gracias a Gigabyte por cedernos esta placa Gigabyte G1.Sniper A88X para su análisis
CARACTERISTICAS TECNICAS GIGABYTE G1.SNIPER A88X
GIGABYTE G1.SNIPER A88X: PRESENTACION EXTERIOR
La presentacion exterior de la placa base G1.Sniper A88X sigue la tendencia ya vista en otras placas de la serie G1. Sniper: sobre un fondo negro vemos impresa ligeramente una parte de la placa base, junto con el modelo en grandes caracteres de color plateado y oro haciendo un bonito contraste. Tambien hay unos pequeños logos de los procesadores compatibles con esta placa base junto con el chipset.
La parte trasera de la caja viene cargada de informacion como es habitual, vamos a verla en detalle:
En esta imagen de la placa base se han destacados los principales componentes de la misma, como los capacitadores japoneses Nichicon, 8 puertos SATA3, etc…
Detalle de las conexiones exteriores de la placa base.
Canal de audio de 8 canales
En este lateral se han impreso en varios idiomas algunas características de la placa base
Por último en estos otros 2 laterales encontramos el nombre del fabricante y modelo, además del logo G1-Killer utilizado por Gigabyte en este tipo de placas
GIGABYTE G1.SNIPER A88X: PRESENTACION INTERIOR Y ACCESORIOS
Al igual que el embalaje exterior vista en otras opciones de Gigabyte, vemos en un plano superior la placa base envuelta en una bolsa antiestática transparente que permite ver la placa en su totalidad y en un plano inferior los accesorios incluidos.
Vista de todos los componentes incluidos junto con la placa base Gigabyte G1.Sniper A88X:
Placa base Gigabyte G1.Sniper A88X
4 Cables SATA
Manual de Instrucciones
Guía de Instalación Rápida
Chapa trasera de conexion
CD con drivers
Detalle del Manual de Instrucciones: Impreso en blanco y negro y sólamente en Inglés. Es muy extenso en sus explicaciones
Guía de Instalación Rápida: tambien en blanco y negro y en varios idiomas, entre los que se incluye el nuestro.
Chapa trasera de conexiones:
4 cables para dispositivos SATA
CD con diversos programas y drivers:
GIGABYTE G1.SNIPER A88X EN DETALLE

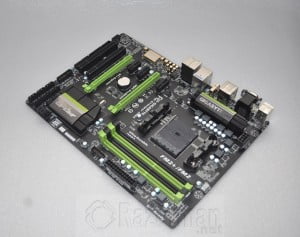

Tras retirar la placa base de la caja observamos que es una placa base de tipo ATX. El PCB es de color negro contrastando con detalles en verde en algunos SLOTS PCI y DDR, además de los disipadores de los chipsets. Encontramos también algun detalle en color gris. El aspecto visual es altamente atractivo.
Detalle del socket FM2+para soporte de las CPU AMD serie A y Athlon. Encontramos tambien un disipador que cubre el VRM de 4+2 fases y el conector de 8 pines para alimentación de CPU
Detalle en primer plano del conector FM2+ para la CPU
Encontramos 4 zócalos para memoria DDR: compatible con memorias hasta 2133 Mhz, pudiendo instalar hasta 64 Gb de memoria RAM. Destacamos el contraste entre el negro y el verde, creando un conjunto muy llamativo
Detalle del conector USB 3.0 para la alimentacion de las conexiones de este tipo en el frontal de la caja
Se incorpora un disipador para la correcta refrigeración del chipset A88X, del cual toma nombre la placa base. No se puede negar su atractivo visual.
Detalle de los 8 conectores SATA 3 y su disposición.
Pasamos ahora a los Slots PCI: De arriba a abajo encontramos 2 slots PCIe 3.0 x16, otros 2 slots PCIe x1 y por último 2 slots PCI. No tendremos problemas para realizar configuraciones Cross-Fire
El chip encargado del sonido es un eficiente Realtek ALC898 con capacidades 7.1 , el chip de sonido viene protegido contra posibles interferencias con un baño dorado que Gigabyte ha bautizado com AMP-UP Audio. A su alrededor vemos los condensadores japoneses de excepcional calidad Nichicon PRO AUDIO
Al lado del chip de sonido Realtek vemos chip OP-AMP Burr-Brown OPA2134PA , que ofrece un sonido de alta calidad. En este modelo, es tambien intercambiable el chip , aunque en este caso manualmente, pues no contamos entre el bundle incluido y que vimos anteriormente, con una pinza como en otros modelos ya analizados. Vemos tambien 2 interruptores que permiten configurar la amplificacion del sonido en 2.5 -6X, para auriculares de gran impedancia.
Veamos ahora las conexiones externas de la placa base, de izquierda a derecha:
2 Puertos USB y combo PS2
Conector VGA y DVI
2 conectores USB 3.0 y HDMI
Conector USB DAC
Conector GIGABIT Ethernet y puertos USB 2.0
S/PDIF óptico y 5 conectores jack de 3,5
En la parte trasera vemos el PCB totalmente negro y una línea de LEDs verdes que veremos en funcionamiento más adelante
GIGABYTE G1.SNIPER A88X: BIOS
La Bios de la placa base Gigabyte B1.Sniper A88X es una UEFI Dual Bios que ya hemos visto en otras ocasiones. Vamos a centrarnos en los aspectos principales:
En la pantalla principal M.I.T. (Motherboard Intelligent Tweaker ) vemos los principales valores del procesador, como su velocidad, temperatura, VCore….
Por supuesto que podremos modificar los valores de velocidad de memoria , velocidad de funcionamiento de la APU,…
Más detalle sobre los voltajes y frecuencia de funcionamiento del procesador entre otra información.
En System Information vemos informacion sobre la fecha de la BIOS.
En Bios Features configuraremos la secuencia de arranque, activacion del LOGO al arranque del sistema…
En Peripherals tenemos informacion sobre todos los perifericos y dispositivos controlados por la BIOS de la placa base.
Por último en Power Management tenemos diversos ajustes como el encendido tras hibernacion a traves de teclado, etc…
GIGABYTE G1.SNIPER A88X: SOFTWARE
La placa base Gigabyte G1.Sniper A88X incluye en el CD varios programas, vamos a detenernos en Easy Tune 6 que permite unas configuraciones básicas del procesador, así como realizar cierto «overclocking»
En la primera opcion CPU vemos un resumen de las principales características el procesador, en este caso una APU AMD A10-6700, donde vemos sus principales características técnicas.
En el apartado Tuner tenemos 3 niveles de overclocking: vemos que la CPU funciona a 3,7 Ghz por defecto. En el nivel 1 podríamos subir su frecuencia hasta 3,88 Ghz, en el segundo nivel hasta 4,08 Ghz y en el tercer nivel y más extremo 4,16 Ghz Solo hemos de pulsar en el boton que deseemos para aplicar esta configuracion y que se reinicie el equipo.
En el apartado Graphics podremos tambien aumentar la frecuencia de funcionamiento del Core y memoria.
En el apartado SMART configuraremos diversos parámetros concernientes a la velocidad de giro de los ventiladores dependiendo de la temperatura de la CPU.
Por último en HW Monitor, podemos comprobar diversos valores de los componentes conectados a la placa base, como en este caso el voltaje
El audio intergrado en la placa base, dispone tambien de un controlador propio, vamos a ver los apartados más importantes:
En esta primera captura, podremos configurar a traves de Speaker Configuration los principales «settings» de nuestros altavoces, dependiendo del sistema que tengamos.
En Sound Effects tenemos varias ecualizaciones y efectos de sonido prefijados.
En Room Correction si disponemos de un sistema de sonido 5.1 o bien 7.1 podremos corregir fallos de reverberacion en el canal izquierdo o derecho.
GIGABYTE G1.SNIPER A88X: PRUEBAS DE RENDIMIENTO
Instalamos en la placa base Gigabyte G1.Sniper A88X una APU AMD A10 6700 :
Los valores completos de rendimiento de la placa base Gigabyte G1.SNIPER A88X junto con el procesador AMD A10 6700 los teneis AQUI
GIGABYTE G1.SNIPER A88X: CONCLUSIONES FINALES Y PUNTUACION
[taq_review]
Gigabyte nos ofrece otra vez una placa base del máximo nivel. Esta vez se trata de una placa destinada a las nuevas APUS de AMD serie A, debutando el excelente chipset AMD A88X que en las pruebas junto al procesador AMD A10 6700 se ha demostrado bastante prestacional.
El LED verde que hemos visto en la iluminación de la placa base es un detalle que sin duda gustará a los amantes del tunning, creando un efecto realmente muy llamativo y vistoso y que se llevará todas las miradas cuando llevemos a nuestro equipo a una LAN 😉
El aspecto visual de la placa como decimos es excelente, con un excelente contraste entre el negro del PCB y el verde de los slots de memoria y PCI, un llamativo aspecto visual que no esconde alguna falta de virtudes entre sus características como su excelente sistema de sonido GIGABYTE AMP-Up Audio de 7 canales .
No echaremos en falta otras importantes características, como sus ocho puertos SATA 6.0 y sus configuraciones PCI Crossfire si somos amantes de las máximas prestaciones gráficas. El precio de esta maravilla es de aproximadamente 100 euros en varias tiendas online, lo cual la hace una opción muy atractiva, pues disfrutaremos de una placa base realmente muy llamativa en su conjunto, llena de características técnicas de vanguardia y con el nuevo chipset A88X para las nuevas CPU Kaveri de AMD.
PREMIO CALIDAD ORO
Todo lindo en esta placa pero a mi se me reinicia después de 8 – 15 minutos de funcionamiento, ya he descartado memoria, fuente de poder, he probado con 3 tarjetas de vídeo, he formateado nuevamente e instalado el windows 10 ultima actualización y nada siempre se reinicia.
