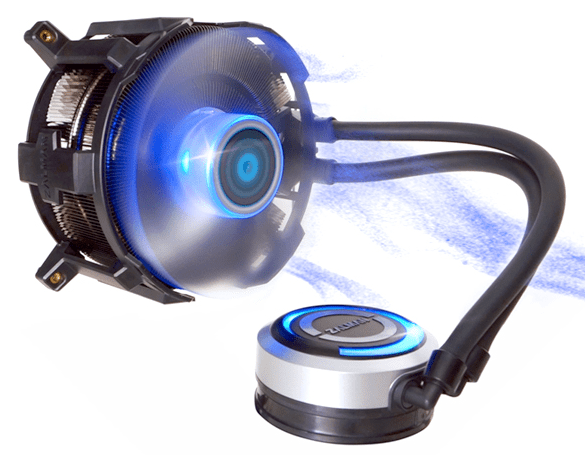

Hoy tenemos el placer de analizar uno de los Kits de Refrigeración Líquida más innovadores del mercado y con un diseño diferente a todo lo visto hasta ahora, nos referimos al nuevo kit de refrigeración líquida Zalman Reserator 3 Max
- ZALMAN RESERATOR 3 MAX: CARACTERISTICAS TECNICAS
- ZALMAN RESERATOR 3 MAX: EMBALAJE EXTERIOR
- ZALMAN RESERATOR 3 MAX: PRESENTACION INTERIOR Y ACCESORIOS
- ZALMAN RESERATOR 3 MAX EN DETALLE
- ZALMAN RESERATOR 3 MAX: INSTALACION
- ZALMAN RESERATOR 3 MAX: PRUEBAS DE RENDIMIENTO
- ZALMAN RESERATOR 3 MAX: CONCLUSIONES FINALES Y PUNTUACION
Zalman Reserator 3 Max es el primero en utilizar nano-fluidos para mejorar la capacidad de refrigeración del kit, al optimizar la conductividad térmica al mezclar nanoparticulas con fluidos , siendo capaz de disipar hasta 400W de calor.
La base del bloque de la bomba de agua esta fabricada en cobre puro, con micro-filamentos para favorecer y aumentar la transferencia térmica. Su radiador en forma redonda ha sido diseñado para obtener un flujo de aire más optimizado, con 2 heat-pipes capaces de lograr una eficiencia en la refrigeración hasta 4 veces mayor.

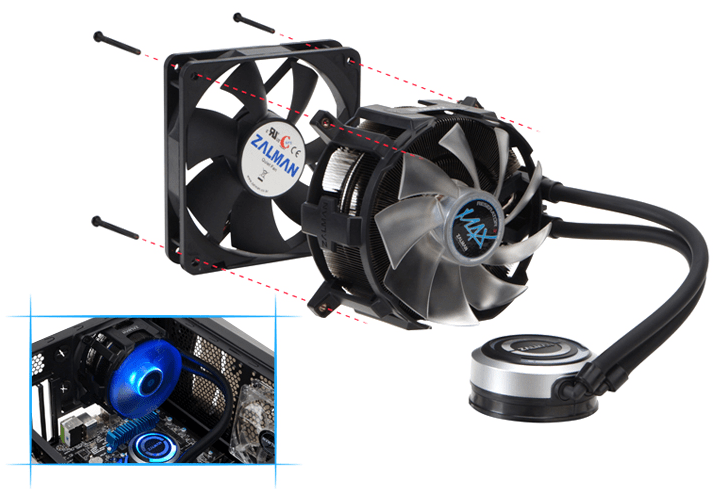

El bloque de agua del cooler Zalman Reserator 3 Max en su interior se incorpora una bomba de bajo nivel sonoro, que no sólo minimiza la longitud del tubo a utilizar, además acelera la circulación del líquido refrigerante, consiguiendo una mayor refrigeración. El ventilador es de 120mm con leds azules, con una bajo nivel sonoro entre 18.9 y 36.7 dBA. Puede además montarse un ventilador adicional de 120mm en la parte inferior
El Zalman Reserator 3 Max es compatible con los socket de Intel 775, 1150, 1155, 1156, 1366 y 2011, además también es compatible con los socket de AMD AM2, AM2+, AM3, AM3+, FM1 y FM2.
El kit de RL Zalman Reserator 3 Max es de fácil montaje y no requiere mantenimiento alguno. Incluye la pasta térmica ZM-STG2M que garantiza el máximo contacto con la CPU.
Un video donde podeis conocer más a fondo el nuevo kit de Refrigeración líquida Zalman Reserator 3 Max
[embedplusvideo height=»400″ width=»590″ editlink=»http://bit.ly/1dLvVKH» standard=»http://www.youtube.com/v/0HHapypynsA?fs=1″ vars=»ytid=0HHapypynsA&width=590&height=400&start=&stop=&rs=w&hd=0&autoplay=0&react=1&chapters=¬es=» id=»ep3822″ /]
Muchisimas gracias a Zalman y Sistemas Ibertronica por facilitarnos este Kit de Refrigeración Líquida Zalman Reserator 3 Max para su análisis:
Tu Tienda Online de Informatica:
ZALMAN RESERATOR 3 MAX: CARACTERISTICAS TECNICAS
| Descripción | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ZALMAN RESERATOR 3 MAX: EMBALAJE EXTERIOR
Bonita presentacion exterior la que nos encontramos con este Zalman Reseratos 3 Max: sobre una caja de color negro, se ha impreso un logo con el modelo del Kit de RL.
En la parte trasera encontramos en varios idiomas – español incluido – impresas las características técnicas de este Kit de Refrigeración Líquida

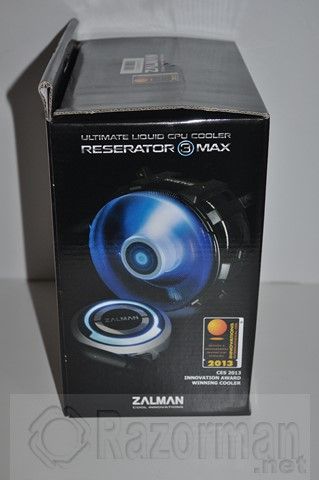

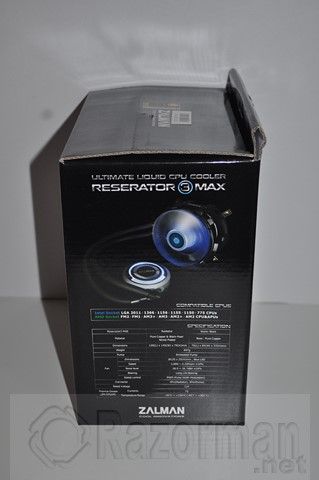

Vista de los laterales de la caja: en uno de ellos vemos una imagen del Kit de RL en funcionamiento junto con una tabla indicando los sockets con los que es compatible y las características técnicas y en otra una imagen mucho mayor. Vemos tambien uno de los premios recibidos: El premio a la Innovacion en el CES 2013
ZALMAN RESERATOR 3 MAX: PRESENTACION INTERIOR Y ACCESORIOS

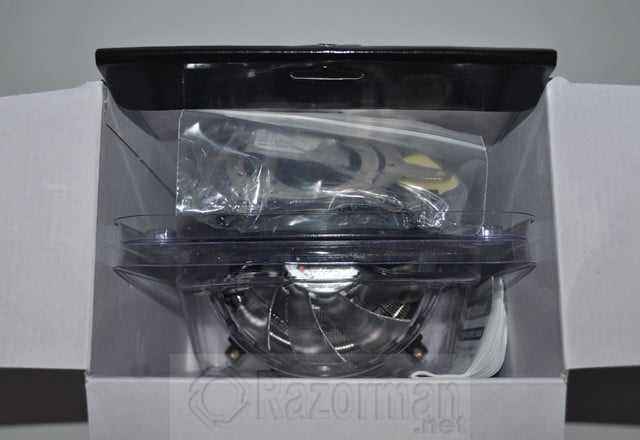

Al abrir la caja vemos que el Kit de RL se encuentra colocado en 2 moldes de plástico transparente que lo protegen a su vez, ademas de una bolsa de plástico con accesorios y vemos tambien el Manual de Instrucciones.

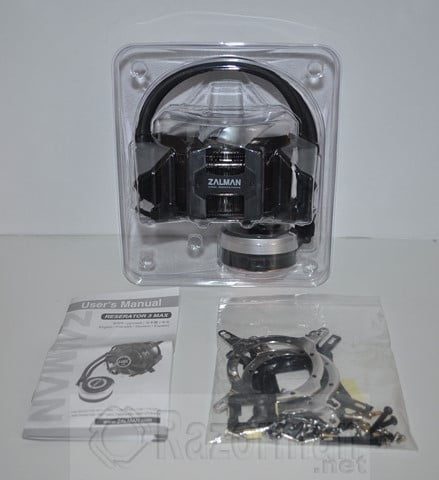

En la imagen vemos todo el contenido incluido junto con el Kit de RL Zalman Reserator 3X Max:
Zalman Reserator 3X Max
Manual de instrucciones
Bolsa de plástico conteniendo los accesorios necesarios para el montaje

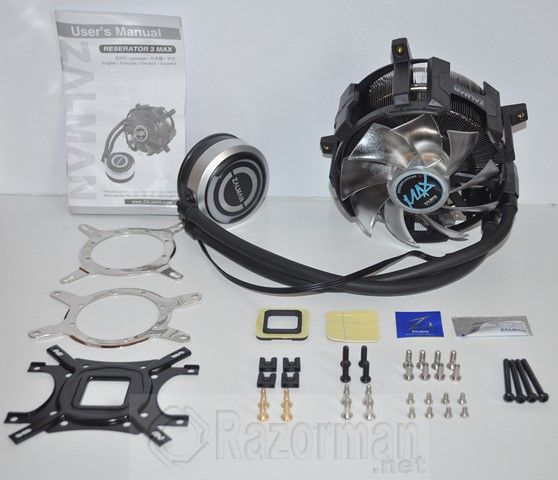

En la siguiente imagen vemos todo el contenido en una foto de exposición:
Como vemos se incluye un gran número de accesorios y componentes, vamos a verlos individualmente.
Tornillos para sujetar otro ventilador posterior y el radiador al chasis del PC

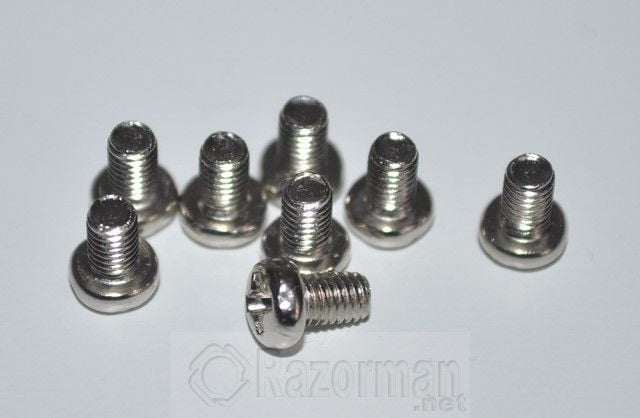

Tornillos para sujetar los clips metálicos Intel-AMD a la bomba de agua
Tornillos metálicos para sujetar el clip metálico ( Intel Socket 1156/1155/1150/775/AMD)

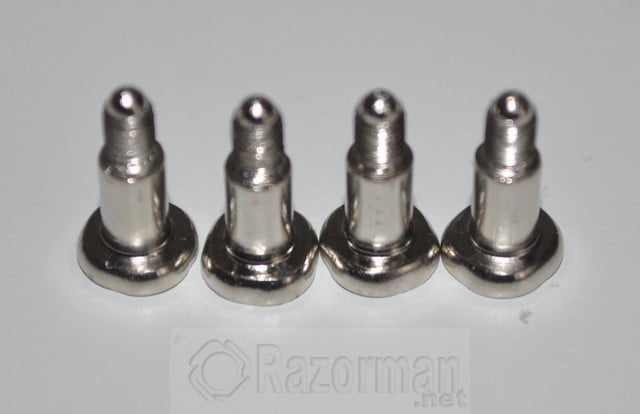

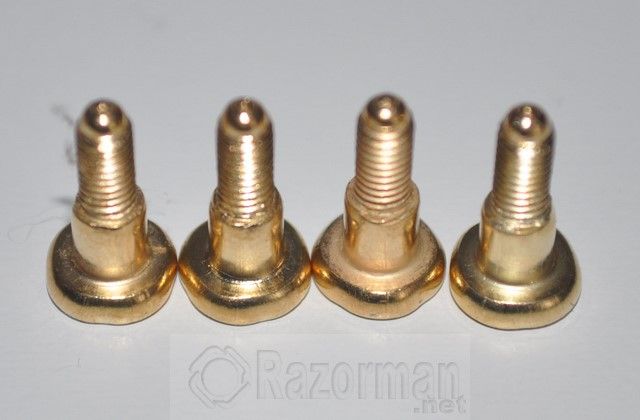

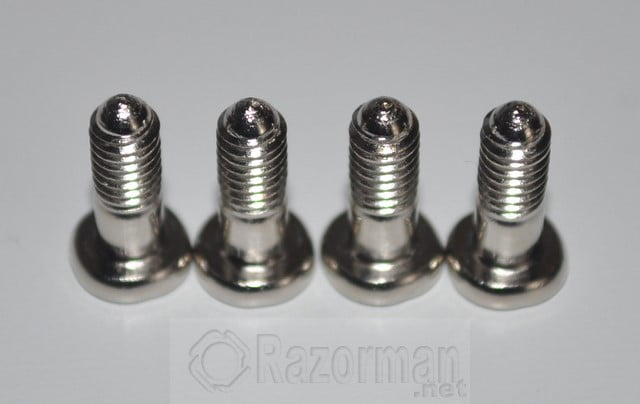

Tornillos metálicos dorados para sujetar el clip metálico en sockets 1366
Tornillos metálicos para sujetar el clip en sockets 2011

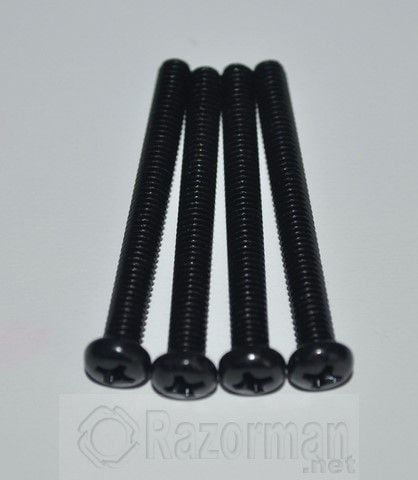

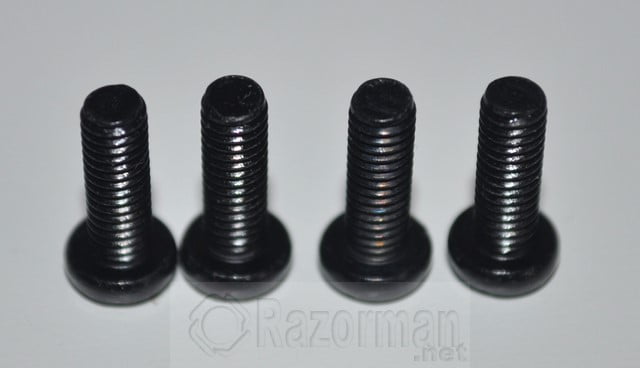

Tornillos para sujetar el radiador al chasis del PC.

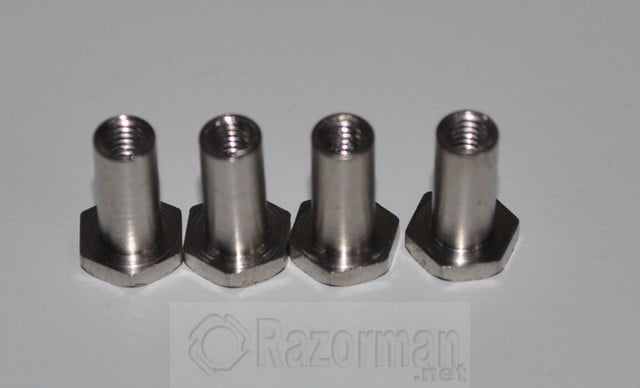

Cabezas de tuerca para sujetar los tornillos en el backplate trasero
Tuercas para sujetar el conjunto de la bomba al socket de la CPU

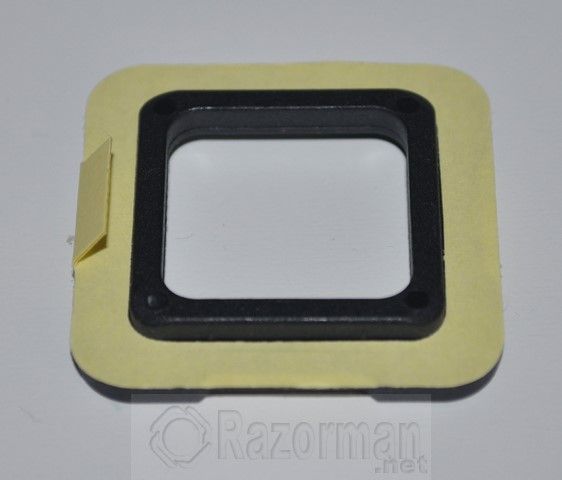

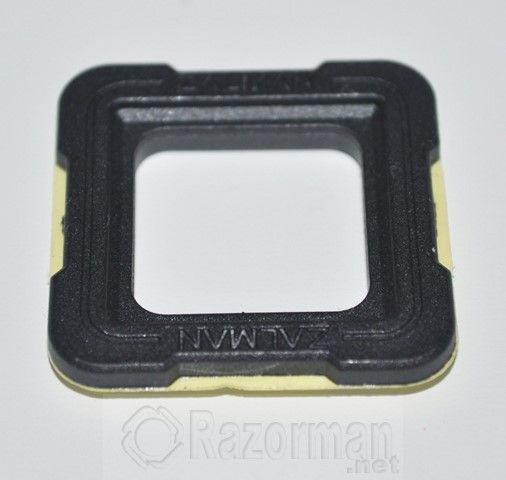

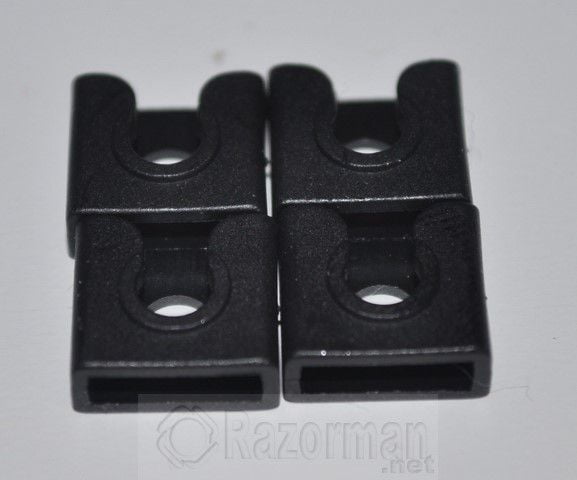

Vista del «Bloque de carga» para socket 775

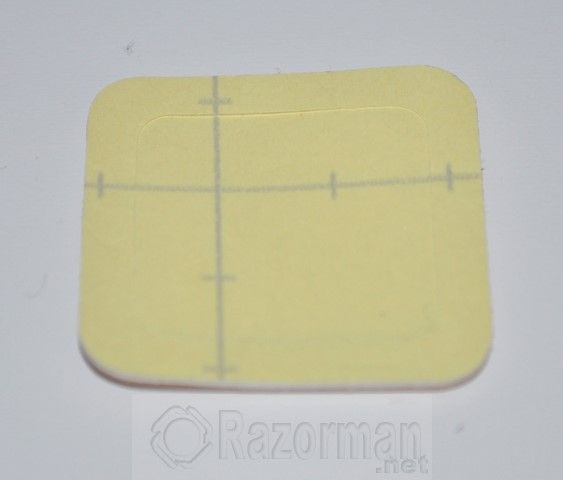

Cinta de doble cara para sujetar el backplate a la parte trasera de la placa base
Pegatina de Zalman

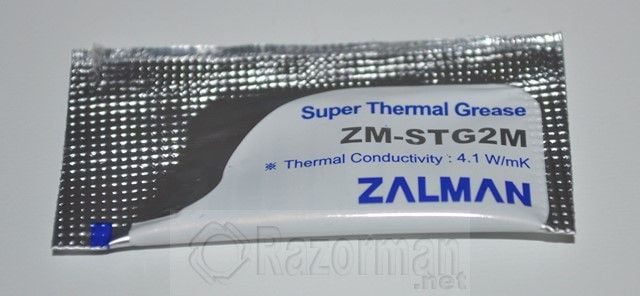

Pasta térmica

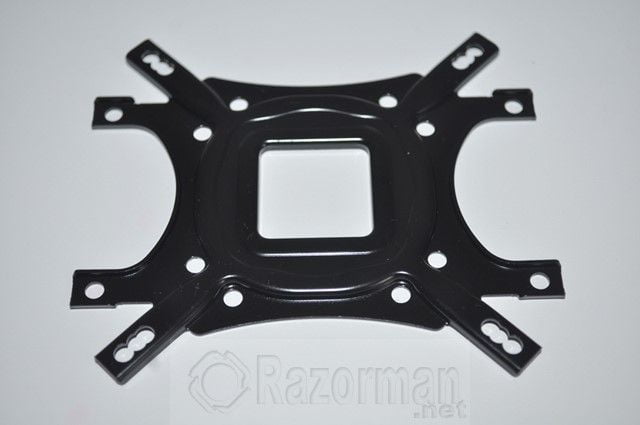

Backplate trasero para Intel/AMD
Clip metálico de sujeccion de la bomba para AMD

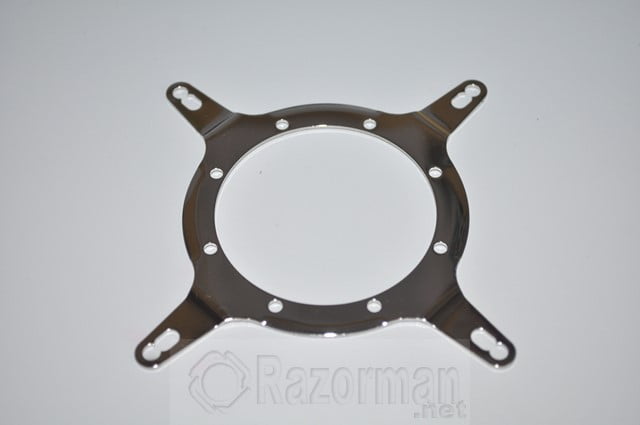

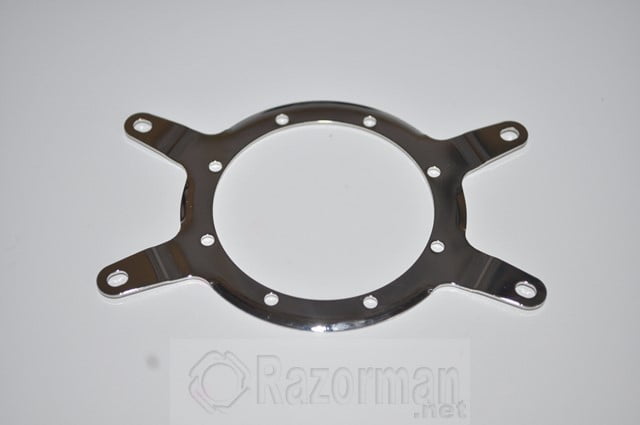

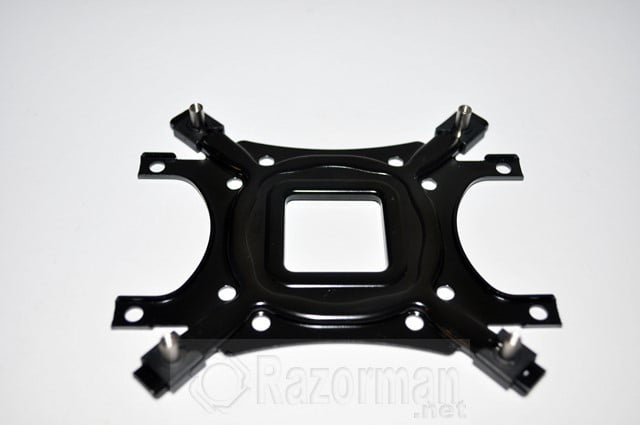

Clip metálico para sujetar la bomba para sistemas Intel

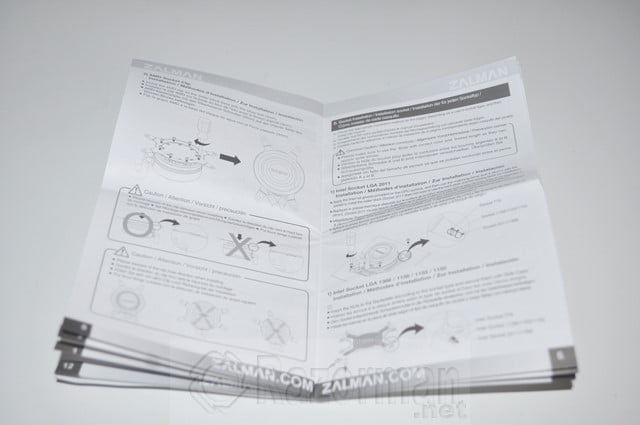

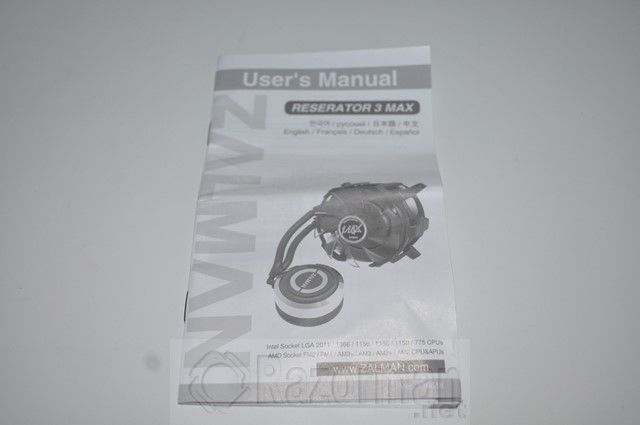

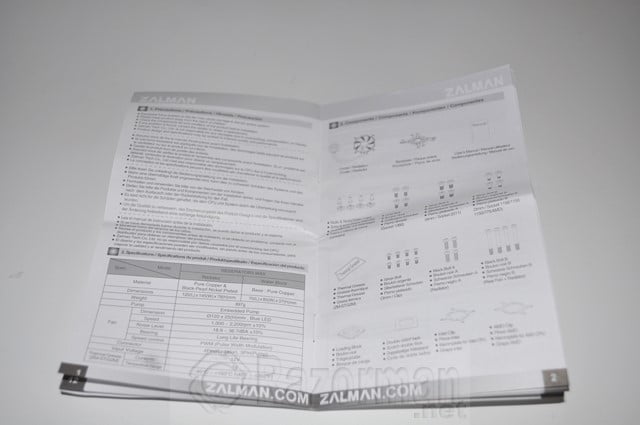

En las tres imágenes anteriores vemos varias capturas del manual de instrucciones. Lo encontramos tambien traducido en nuestro idioma y es bastante sencillo de seguir los pasos de instalación del kit de RL Zalman Reserator 3Max
ZALMAN RESERATOR 3 MAX EN DETALLE

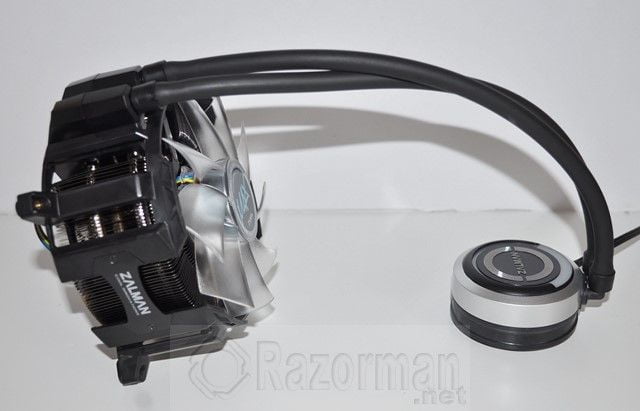

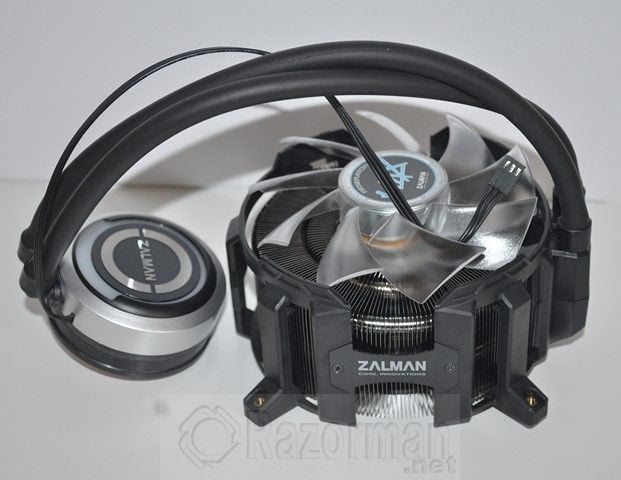

Pasamos ya a ver directamente el nuevo kit de RL Zalman Reserator 3Max : Estéticamente podemos decir que es realmente muy llamativo, Zalman ha conseguido romper moldes en su diseño con un radiador totalmente diferente a lo visto hasta ahora con su forma circular. Lo mismo podemos decir de la bomba, pues se aparta del negro típico del resto de fabricantes como vemos en la imagen teniendo un cuerpo de aluminio que la hace muy llamativa y elegante.
Los tubos encargados de transportar el líquido refrigerante tienen una longitud de 27 cm .
El peso del radiador es de 870 gramos con unas dimensiones de 145mm (alto) x 120mm (ancho) x 79 (fondo) . Vemos que el radiador es completamente circular y está rodeado por una corona de plástico negro que le sirve de soporte para su sujección al chasis del PC.

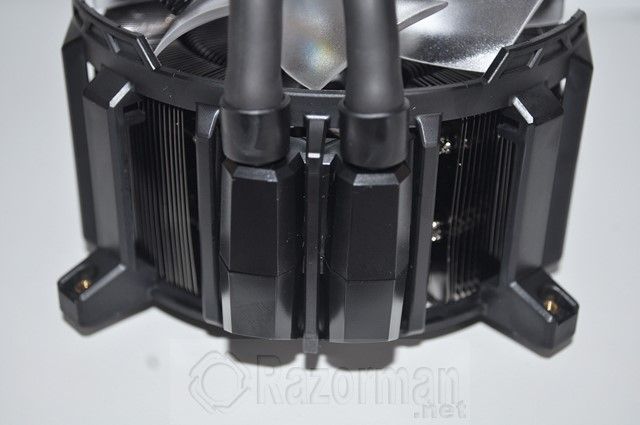

Detalle de la conexion de los tubos de agua en el radiador del kit de RL Zalman Reserator 3 Max.

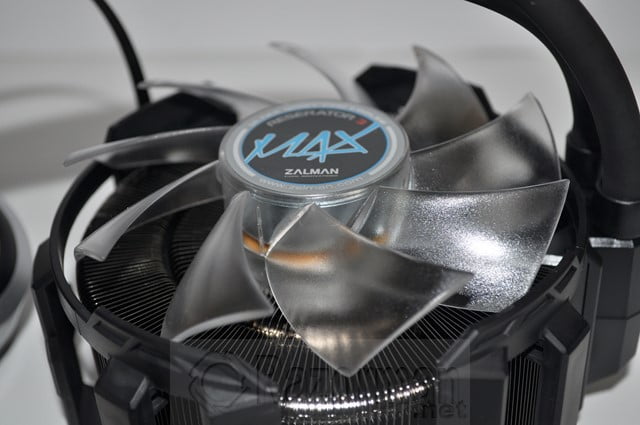

El ventilador, firmado por Zalman, tiene un diámetro de 120mm, girando entre las 1000-2000 rpm y produciendo un nivel sonoro entre los 18,9/36,7 dBa

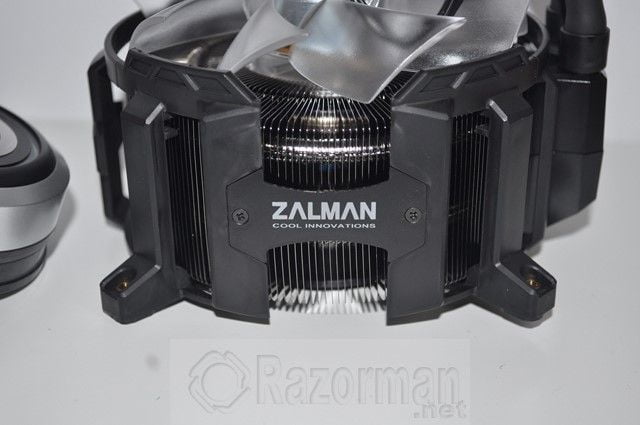

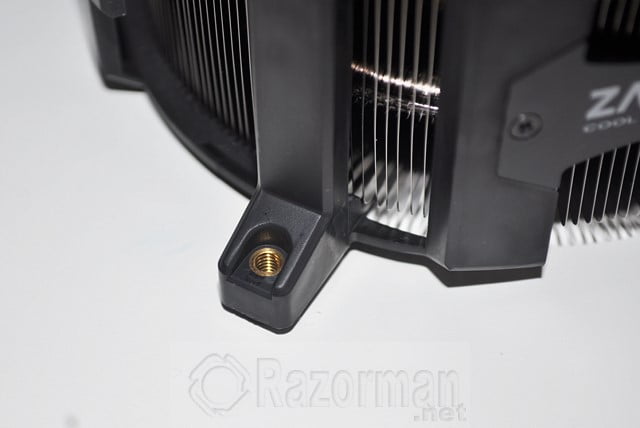

Estas roscas incrustadas en la corona de plástico que rodea al radiador son las encargadas de sujetar el radiador al chasis del PC con ayuda de los tornillos de sujeccion que hemos visto.

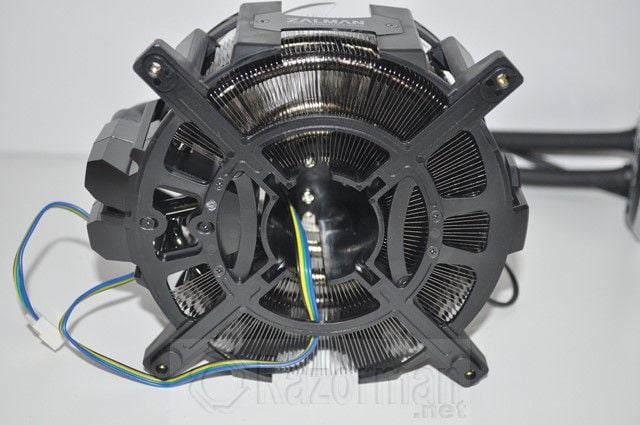

Vista inferior del radiador: observad el fino laminaje del radiador cilíndrico construido en aluminio.
El ventilador tiene conexion PWM de 4 pines.

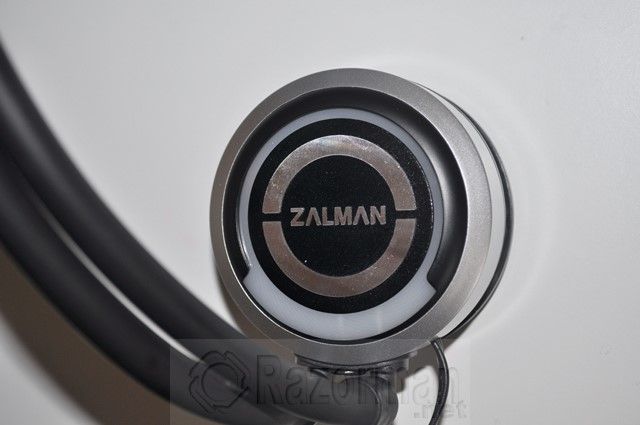

La bomba tiene unas dimensiones de 70x85x37mm , se ilumina en un llamativo color azul y es capaz de bombear 90 l por hora.

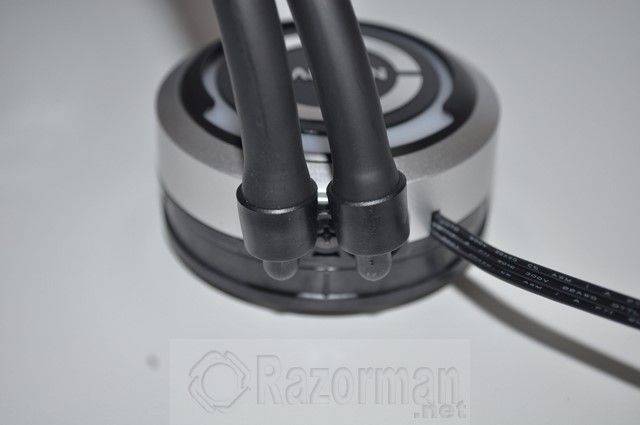

Detalle de la entrada de los tubos encargados de transportar el líquido en la bomba. Completamente estanco de fábrica y sin mantenimiento alguno.

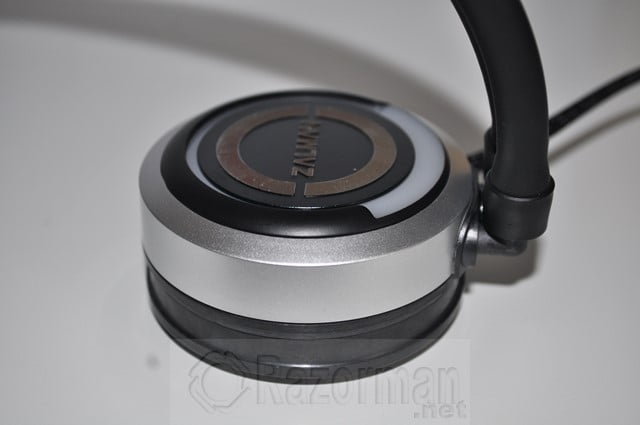

Vista lateral de la bomba: no se puede negar el esmerado cuidado que Zalman ha puesto en el diseño de la misma.

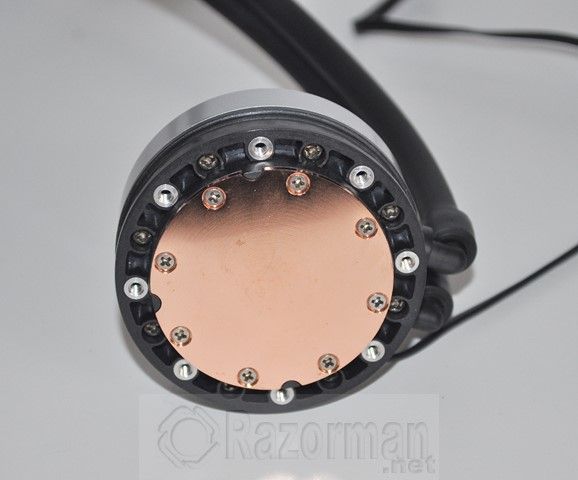

Vista inferior de la bomba: la base es de cobre, con micro-láminas internas para una mejor disipacion del calor. Vemos las roscas de los 8 tornillos que fijaran el conjunto al clip de montaje de Intel/AMD

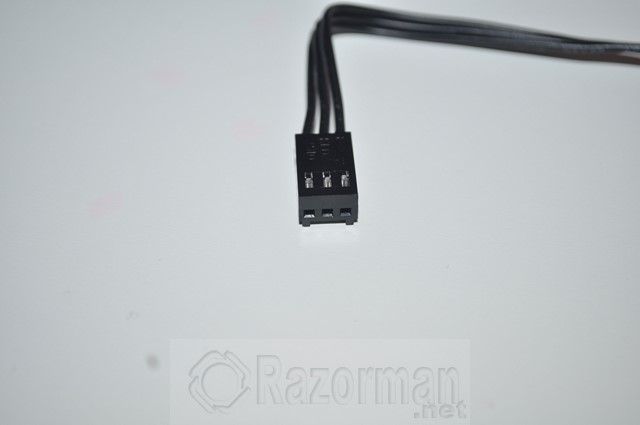

La bomba tiene un conector de 3 pines
ZALMAN RESERATOR 3 MAX: INSTALACION
El proceso de instalación es muy sencillo, pues es necesario realizar muy pocos procesos para instalar el Kit de RL. El equipo de pruebas estaba formado por estos componentes:
Vamos a detenernos en los pasos más importantes del proceso de montaje, o los que pueden presentar una mayor dificultad para los más «novatos»:

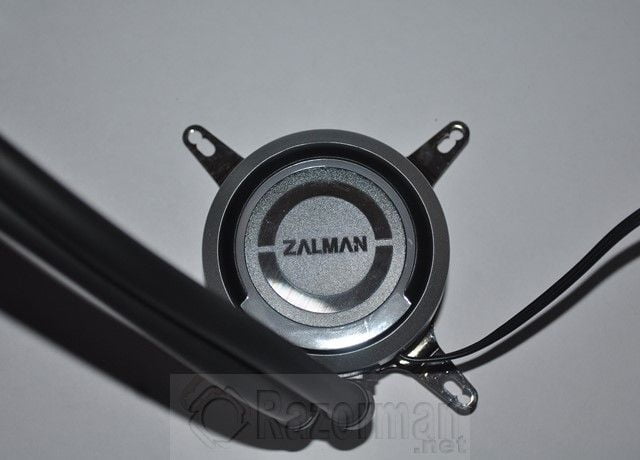

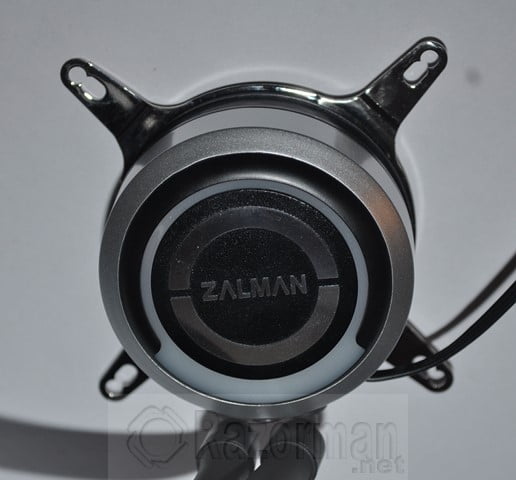

Colocaremos el clip metálico correspondiente a Intel en la bomba, quedando como muestran las 2 imágenes siguientes:

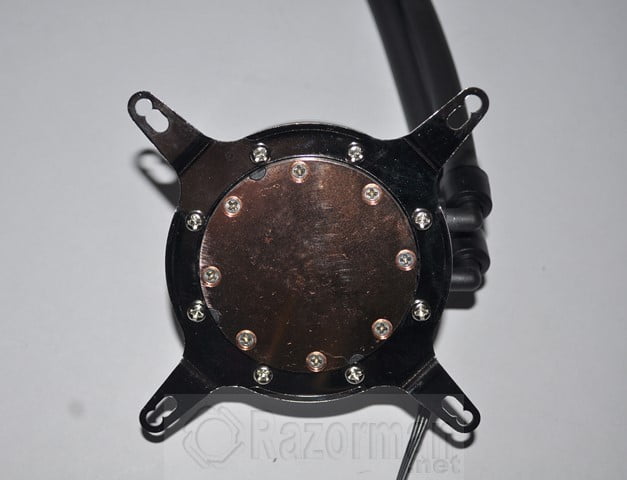

El clip metálico se asegura a la bomba con los 8 tornillos metálicos.

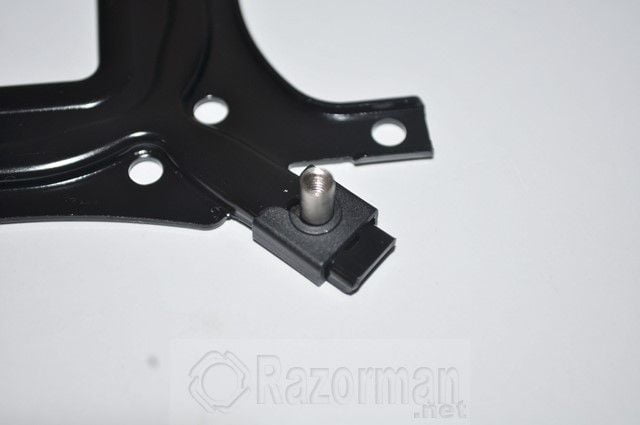

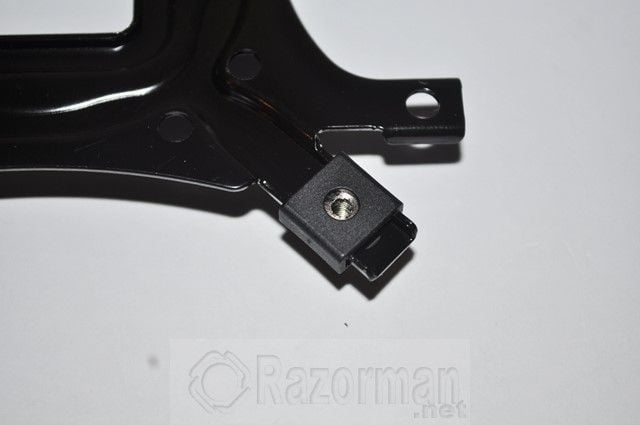

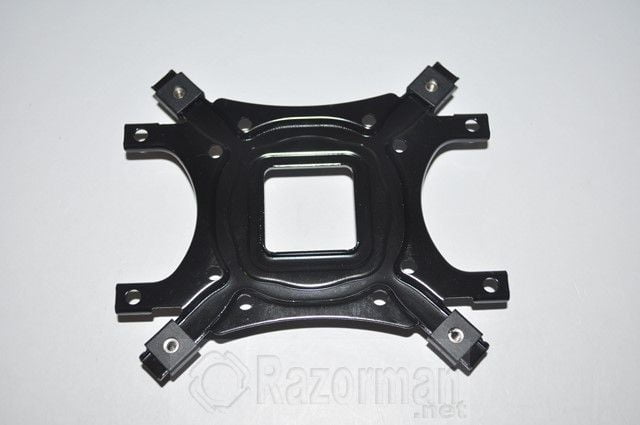

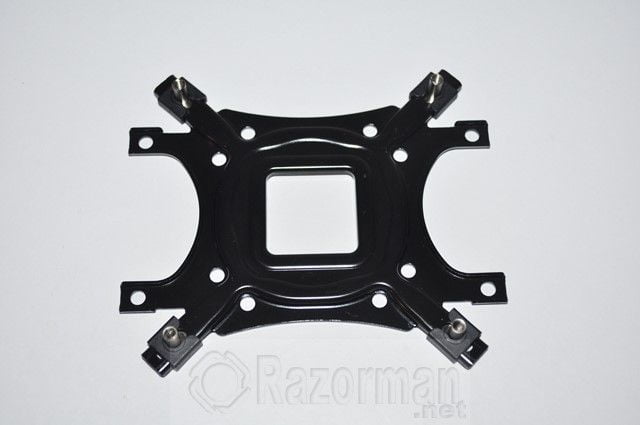

Pasamos al montaje del backplate trasero: Colocaremos tal y como muestran las imagenes los tornillos con rosca interna y los fijaremos al backplate mediante las tuercas de plástico. Asegúrate de colocar los tornillos en los orificios correctos según muestra el manual de instrucciones.
Una vez colocado el backplate, pondremos la pasta termica suministrada por Zalman, colocaremos la bomba directamente sobre la CPU y mediante los tornillos iremos apretando hasta notar un poco de dureza.
Acto seguido colocaremos el radiador en el chasis del PC y lo aseguraremos mediante los 4 tornillos metálicos negros que vimos al principio.

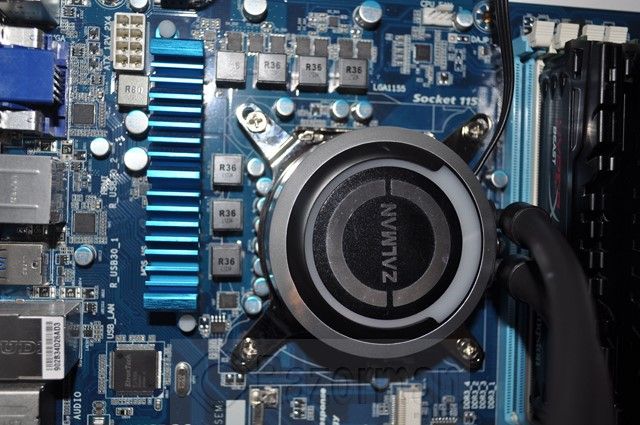

Ahora conectaremos los cables de alimentacion de la bomba y del ventilador del radiador a la placa base y ya podremos encender el equipo:

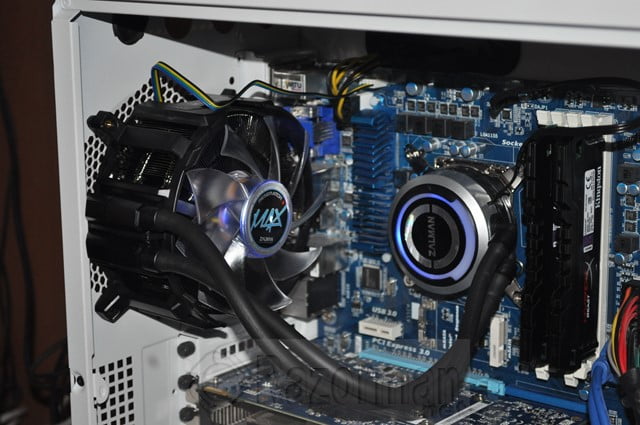

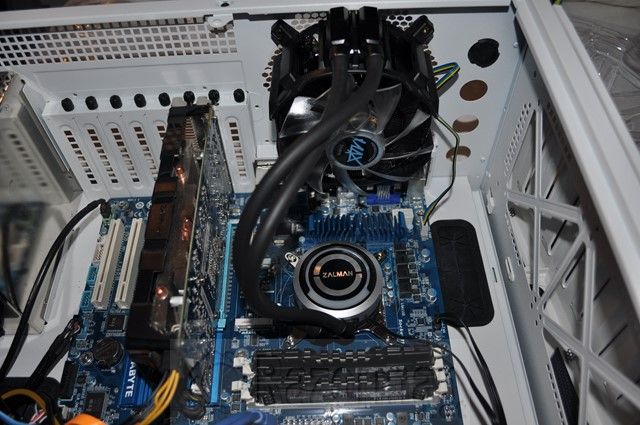

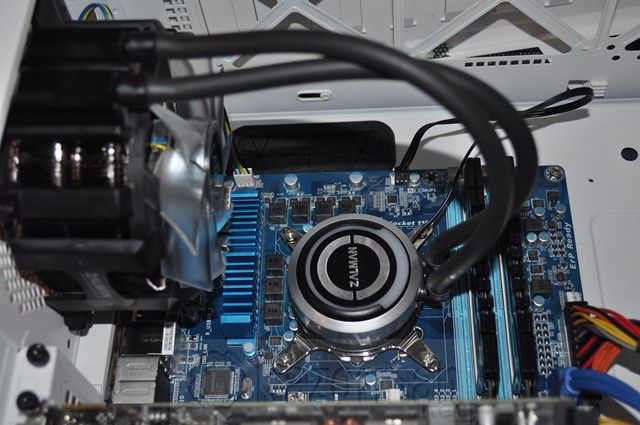

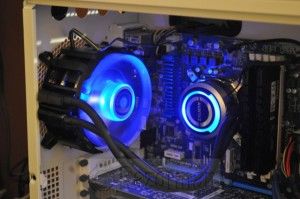

Como ves en las imágenes el conjunto del radiador y la bomba luce fantástico. Seguro que será apreciado por muchos amantes del modding y usuarios que buscan dar un toque diferente a su equipo.
ZALMAN RESERATOR 3 MAX: PRUEBAS DE RENDIMIENTO
Tras ver en detalle el kit de RL Zalman Reserator 3 Max es hora de ponerlo a prueba, volvemos a señalar el equipo de pruebas.
Utilizamos el software Aida 64 Enterprise Edition para exigir el 100% de rendimiento del procesador, ejecutando el programa durante 30 minutos ininterrumpidos. Nuestra metodología de toma de temperaturas incluye el uso del programa RealTemp en IDLE y despues de ejecutar el software durante 30 minutos.
Excelente. Muy bueno el rendimiento que hemos obtenido en nuestro i5 2500K. 26º en IDLE y 44º en Full, lo cual permite un margen de maniobra para realizar overclocking muy importante y que da una idea del buen hacer de este kit de RL de Zalman. Destacamos el silencio de funcionamiento del ventilador – la bomba ni se oye – y sólo es perceptible cuando tras minutos de ejecución del programa el ventilador gira a las máximas revoluciones.

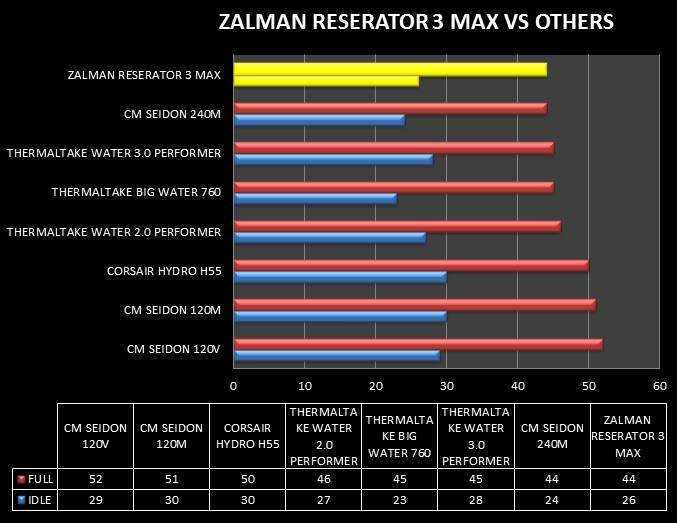

Comparemos el rendimiento con otros Kits de RL ya analizados anteriormente:
Hemos ordenado la tabla según la temperatura más baja en FULL que es capaz de ofrecer cada sistema de Refrigeración líquida previamente analizado. Observamos que el Zalman Reserator 3 Max está a la cabeza en prestaciones, con sus buenos 44º en FULL que es capaz, empatando con otros kits de doble radiador como el CM Seidon 240M. En IDLE también es de los más capaces con sus 26º solo superado por el CM Seidon 240M y el Thermaltake Big Water 760.
ZALMAN RESERATOR 3 MAX: CONCLUSIONES FINALES Y PUNTUACION

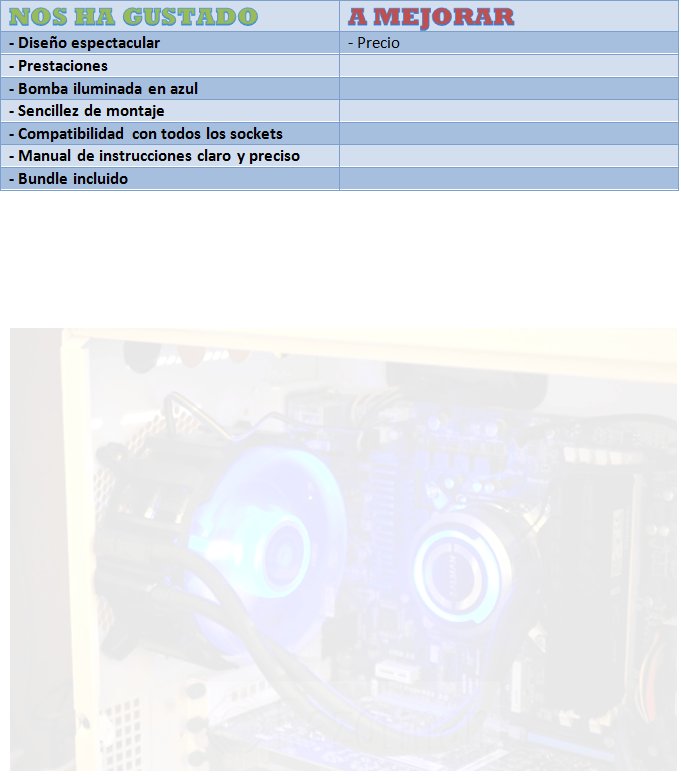

[taq_review]
A nadie puede dejar indiferente este kit de RL Zalman Reserator 3 Max . Zalman ha lanzado al mercado un producto diferente a todo lo visto hasta ahora en cuanto a diseño, con una atrevida apuesta que para nosotros es completamente ganadora.
El diseño como decimos nos parece realmente precioso y que destila calidad lo mires por donde lo mires. Nos ha parecido un total acierto el radiador de forma circular con el ventilador iluminado con LEDS azules y la iluminación azul de la bomba que combina perfectamente y le da un atractivo visual realmente muy importante.
Si la estética es rompedora, tambien debemos de hablar bien de las prestaciones: se ha colocado en el TOP en cuanto a prestaciones obtenidas, y eso que lo hemos comparado en cuanto a rendimiento con Kits de RL de doble radiador, en teoría más prestacionales pero ha demostrado que el empleo de las últimas tecnologías como los nanofluidos lo situan a la vanguardia en prestaciones.
El silencio de funcionamiento es una característica también de este Kit Zalman Reserator 3 Max, destacando tambien la facilidad de montaje del conjunto, al alcance de cualquier persona.
En el lado menos positivo, debemos señalar el precio de venta de este kit: aproximadamente 110 euros, un precio elevado, pero la calidad hay que pagarla y en este aspecto Zalman es de los mejores sistemas que hemos analizado en mucho tiempo sin duda.
