Review Thermaltake Big Water 760 PRO

Thermaltake nos ha enviado uno de sus últimos kits de RL , se trata del Thermaltake Big Water 760 PRO , que consiste en una bomba y radiador incluidos en una caja para colocar en 2 bahías de 5,25″ en nuestro PC.

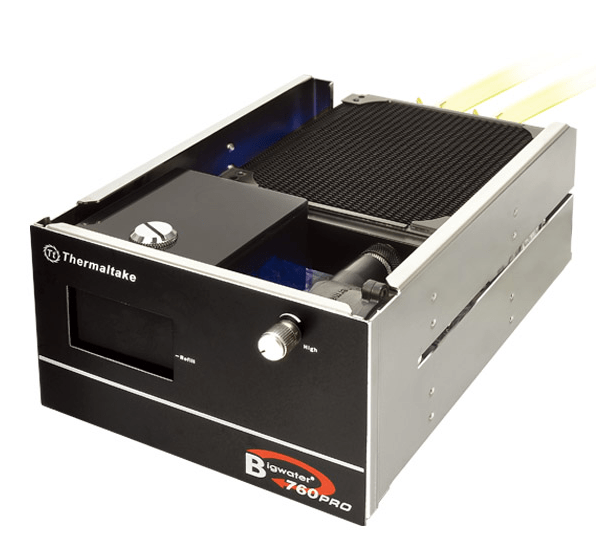

screenshot.272

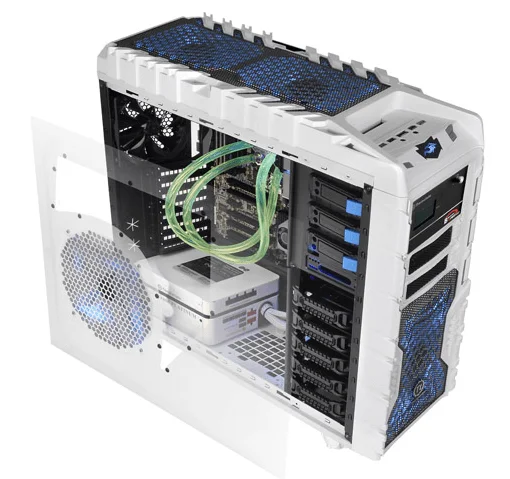

Sobre la CPU a diferencia de otros kits de RL sobre la CPU no se coloca la bomba sino que va en la caja junto con el radiador, ventilador y depósito de líquido refrigerante, formando así un conjunto muy compacto. Esta caja incorpora un regulador de la velocidad del ventilador, y mediante una ventana en dicho frontal podremos observar el nivel de líquido refrigerante , pudiendo rellenar el depósito si es necesario.



screenshot.273





El bloque en contacto con la CPU tiene superficie de cobre niquelada, además el kit es compatible con los sockets Intel LGA2011, LGA1155, LGA1156, LGA775 y AMD AM3+, AM3, AM2, FM2 y FM1.



Muchisimas gracias a Thermaltake y ATLAS INFORMATICA por facilitarnos este kit de RL Thermaltake Big Water 760 PRO  para su análisis:



logo thermaltake



Review Thermaltake Big Water 760 PRO 1





CARACTERISTICAS TECNICAS THERMALTAKE BIG WATER 760 PRO



Características:

  • Instalación en 2 bahías de 5.25´´
  • Compatible con todas las plataformas de Intel y AMD
  • Ventana para control del nivel de líquido refrigerante
  • Incluye un ventilador de 12 cm con LED azul y un radiador de aluminio
  • Velocidad del ventilador ajustable desde el frontal
  • Base de cobre niquelado de acabado en espejo
  • Bomba silenciosa y potente para proporcionar una fiabilidad superior
  • Rodamientos de cerámica que alargan la vida de la bomba
  • Tubos reactivos a la luz UV fabricados con un material especial que
  • evita el desgaste
  • Fácil de instalar

Especificaciones:

  • Bloque CPU

    • Material: cobre
    • Dimensiones: 52 x 31 x 80 mm
    • Conectores: Para 9.5 mm ID (3/8´)
    • Peso: 75.9 g
  • Compatibilidad:

    • Intel: LGA2011/LGA1366/LGA1155/LGA1156/LGA775
    • AMD: FM1/AM3+/AM3/AM2+/AM2
  • Bomba

    • Dimensiones: 75 x 70 x 75 mm
    • Rodamientos: cerámicos
    • Máxima capacidad: 500 L/hr
    • Conector: 3 pines
    • Nivel sonoro: 16 dBA
  • Radiador

    • Dimensiones: 144 x 120 x 33 mm
    • Material: Aluminio
    • Conectores: Para 9.5 mm ID (3/8´)
    • Ventilador · Dimensiones: 120 x 25 x 120 mm, LED azul
    • Velocidad: 1600 – 2400 RPM
    • Nivel sonoro: 29.4 – 39.9 dBA
    • Conector: 3 pines
  • Tanque

    • Dimensiones: 79.9 x 67.8 x 76.4 mm
    • Capacidad: 270 c.c
  • TuboIngredientes: Propylene glycol

    • Dimensiones: 9.5 mm ID (3/8´)
    • Color: Verde reactivo a la luz UV
    • Líquido Refrigerante
    • Capacidad: 500 c.c.
  • Dimensiones Generales · 252.8 x 145.8 x 84 mm

  • Peso 1.5 Kg





THERMALTAKE BIG WATER 760 PRO: EMBALAJE EXTERIOR



Thermaltake Big Water 760 PRO (1)





El kit de RL Thermaltake BigWater 760 PRO se presenta en una caja estilo maletin para su transporte, pues avanzamos que es de un tamaño considerable. En la parte frontal además del logo del fabricante y modelo, vemos una imagen del kit y algunas de las principales caracteristicas técnicas del mismo, como el soporte para Intel LGA 2011



Thermaltake Big Water 760 PRO (3)





En la parte trasera encontramos más características técnicas así como diversas imagenes mostrando las principales características del kit.



Thermaltake Big Water 760 PRO (4)





Algunas de estas imagenes, como la bomba, el depósito contenedor de líquido refrigerante, el mando de control, el ventilador, etc…



Thermaltake Big Water 760 PRO (2)Thermaltake Big Water 760 PRO (5)





















Imagenes de los laterales de la caja, donde podemos encontrar una completa tabla con las características del kit de RL Thermaltake BigWater 760PRO y tambien en varios idiomas

indicaciones sobre sus prestaciones.



THERMALTAKE BIG WATER 760 PRO: EMBALAJE INTERIOR Y ACCESORIOS



Thermaltake Big Water 760 PRO (6)





Al abrir la caja, vemos que los componentes y el kit vienen protegidos en la superficie por una fina lámina de porexpán.

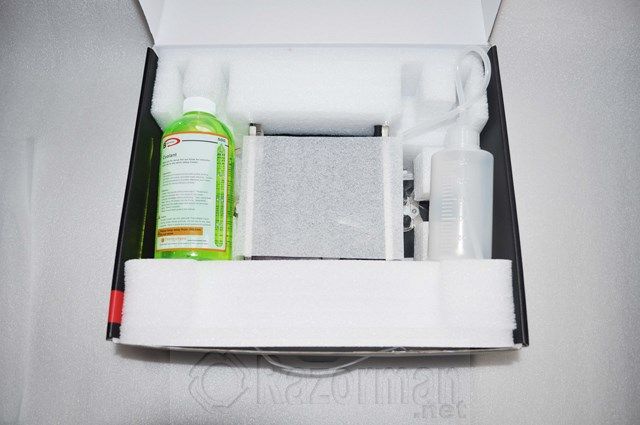

Thermaltake Big Water 760 PRO (7)





Retiramos la lámina y vemos una botella con el líquido refrigerante del kit de RL, una botella con un tubo para rellenar el depósito del kit de RL y encajado en unos grandes moldes de porexpán el kit de RL.



Thermaltake Big Water 760 PRO (10)

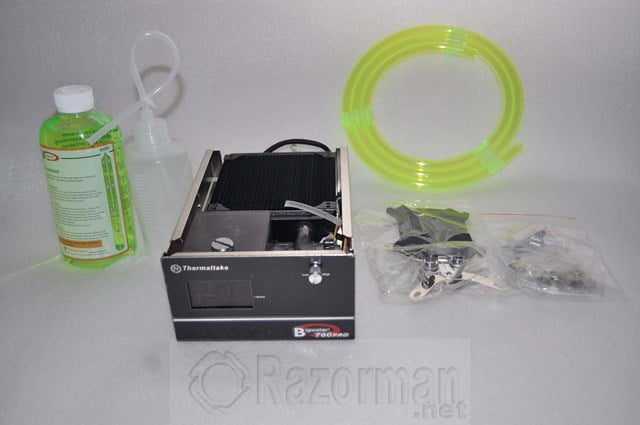

Detalle del Kit de RL junto con todos sus accesorios:

Liquido refrigerante

Botella con tubo de plástico para rellenar el depósito del Kit de RL.

Kit de RL para colocar en 2 bahías de 5,25″

Tubo de goma para conectar la bomba y el bloque sobre la CPU

Diversos herramientas y útiles para el montaje en AMD e INTEL



Vamos a ver estos componentes individualmente:



Thermaltake Big Water 760 PRO (11)

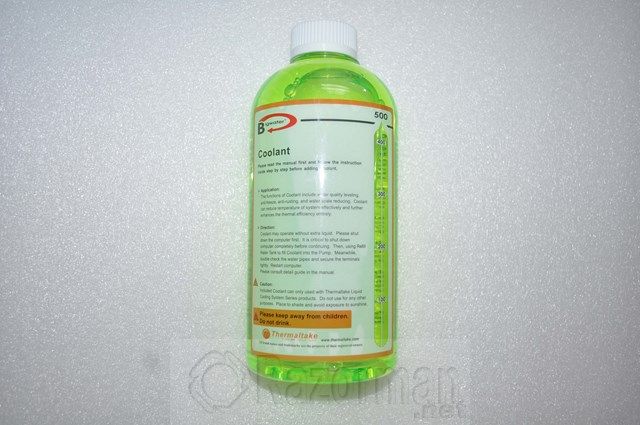

Se incluye una botella de algo más de 500 ml de líquido refrigerante para rellenar el depósito de Propileno Glycol.



Thermaltake Big Water 760 PRO (12)

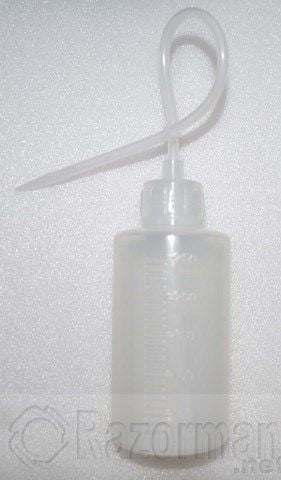

Botella con tubo de plástico para rellenar el depósito del kit de RL.



Thermaltake Big Water 760 PRO (18)

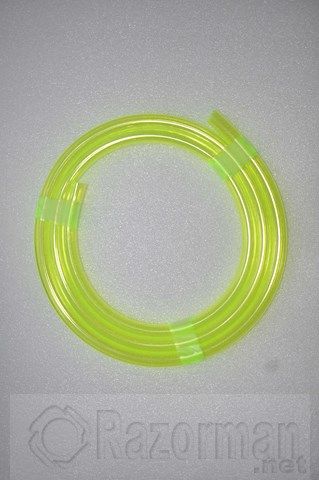

Tubo de goma de unos 150 cm , reactivo a la luz UV

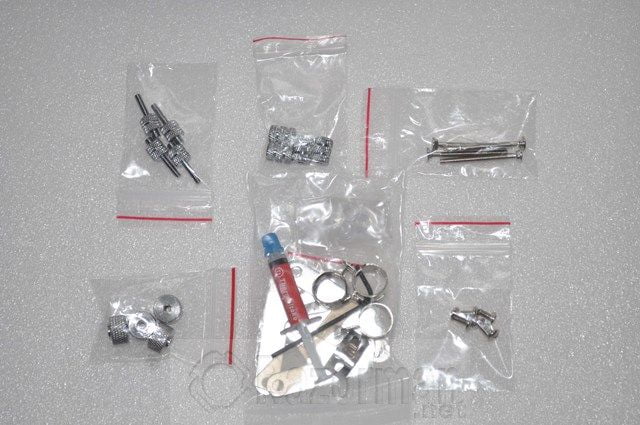

Thermaltake Big Water 760 PRO (19)





Bolsas conteniendo los diversos elementos del kit de montaje del sistema de RL Thermaltake Big Water 760 PRO



THERMALTAKE BIG WATER 760 PRO AL DETALLE



Thermaltake Big Water 760 PRO (20)

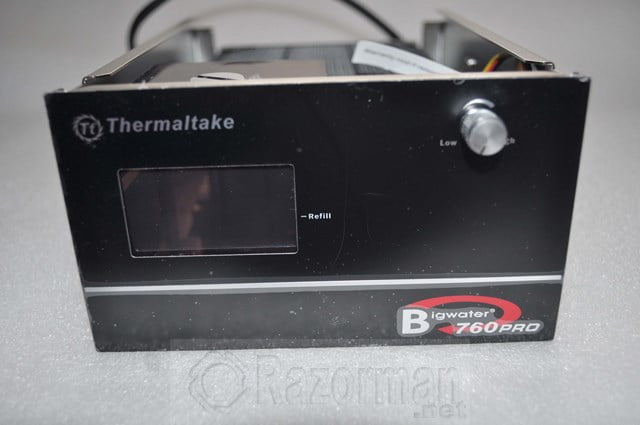

Continuamos la review  deteniendonos en detalle en ver las distintas partes del kit de RL Thermaltake Big Water 760 PRO. Comenzamos con la caja para colocar en una doble bahía de 5,25″ en nuestro PC. Vemos que dispone de una ventana transparente por donde podremos controlar la cantidad que hay en el depósito de líquido refrigerante. Ademas vemos un mando para la regulacion del ventilador del radiador.



Thermaltake Big Water 760 PRO (21)

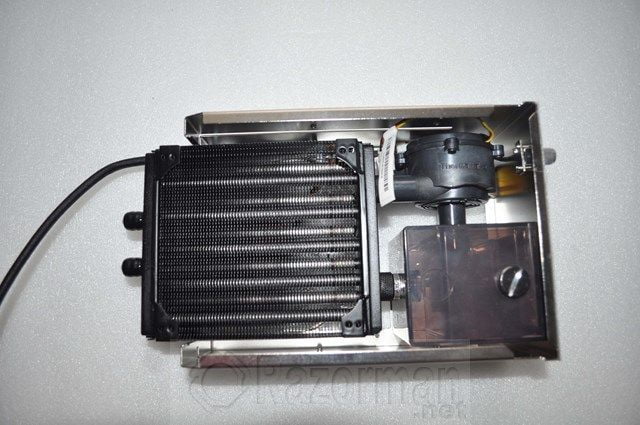

Vista superior del kit de RL: vemos el radiador con unas dimensiones de 144 x 120 x 33 mm , el cual va conectado al depósito de líquido refrigerante. En la parte trasera del radiador vemos 2 salidas para los tubos encargados de transportar el líquido de refrigeracion.

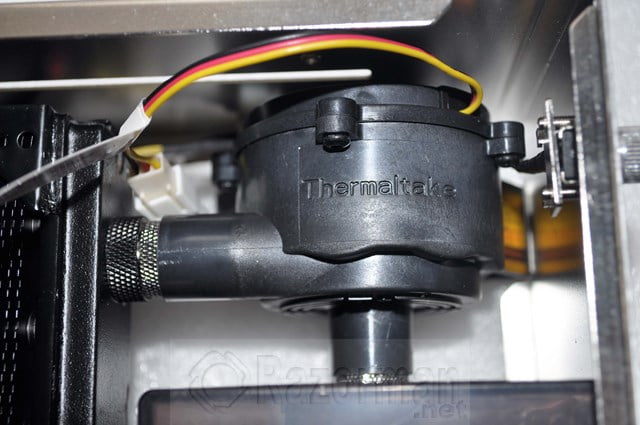

Thermaltake Big Water 760 PRO (22)





Detalle de la bomba firmada por Thermaltake: tiene unas dimensiones de 75 x 70 x 75 mm , rodamientos cerámicos y es capaz de bombear hasta 500 L/hr . Lástima que sea ruidosa…

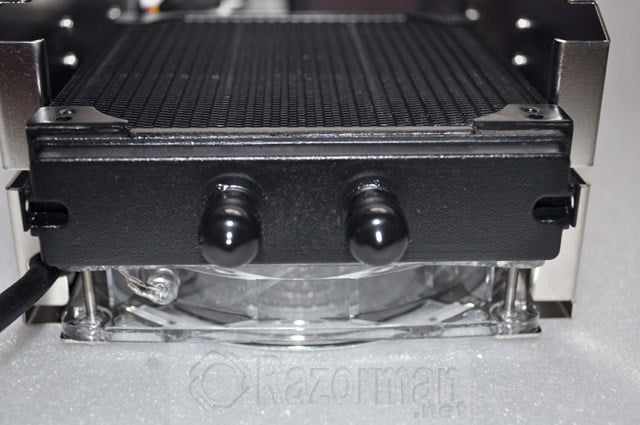

Thermaltake Big Water 760 PRO (23)





Vista trasera del kit: donde vemos las 2 tomas para la colocacion de los tubos encargados de transportar el líquido refrigerante.



Thermaltake Big Water 760 PRO (25)

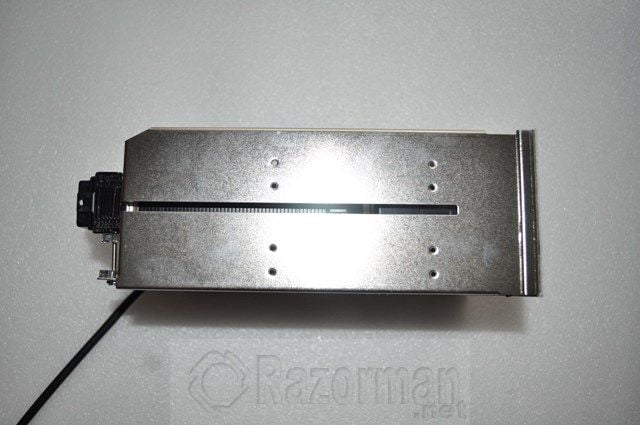

Vista lateral del kit: vemos los agujeros donde podremos colocar los tornillos para la sujeccion del kit a las bahias de 5,25″ de la caja.



Thermaltake Big Water 760 PRO (26)

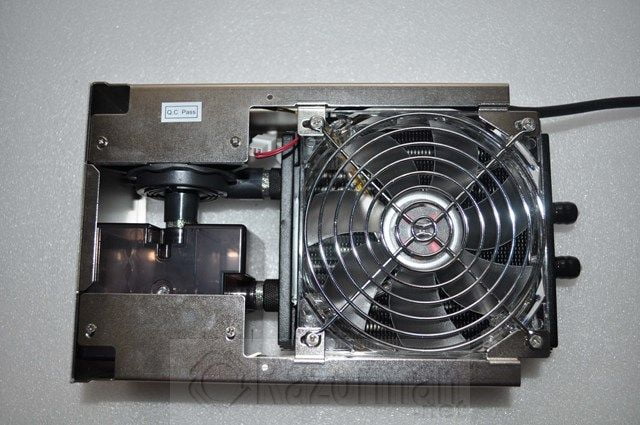

Vista inferior del kit: vemos el radiador de 12 cm que se ilumina por leds azules.



Thermaltake Big Water 760 PRO (24)

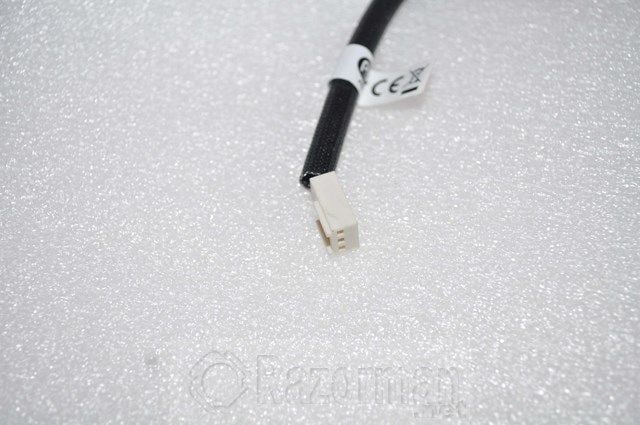

La bomba tiene un cable de alimentacion de 3 pines.

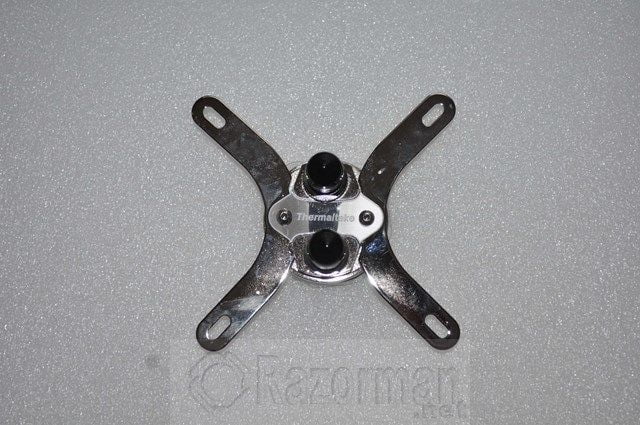

Thermaltake Big Water 760 PRO (13) Thermaltake Big Water 760 PRO (14) Thermaltake Big Water 760 PRO (15)

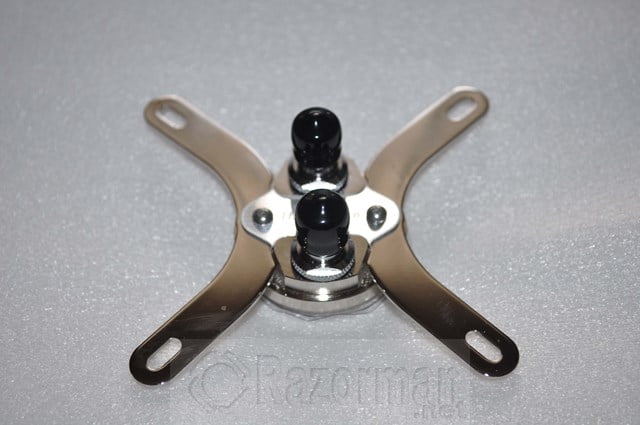

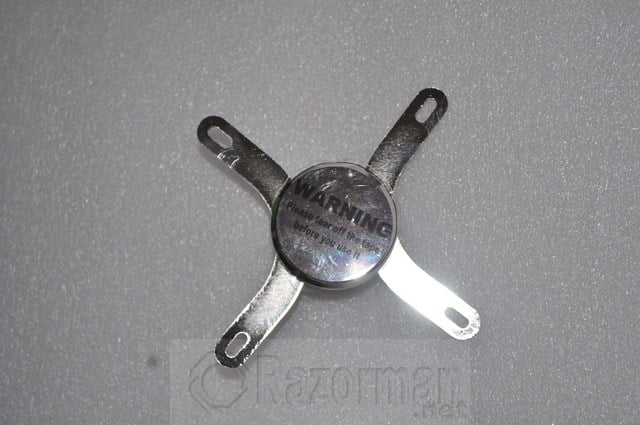

En las tres imagenes anteriores podemos ver la base de cobre niquelada encargada de refrigerar la CPU., y las tomas para la conexion de los tubos transportadores del líquido de refrigeracion.



Thermaltake Big Water 760 PRO (16) Thermaltake Big Water 760 PRO (17)

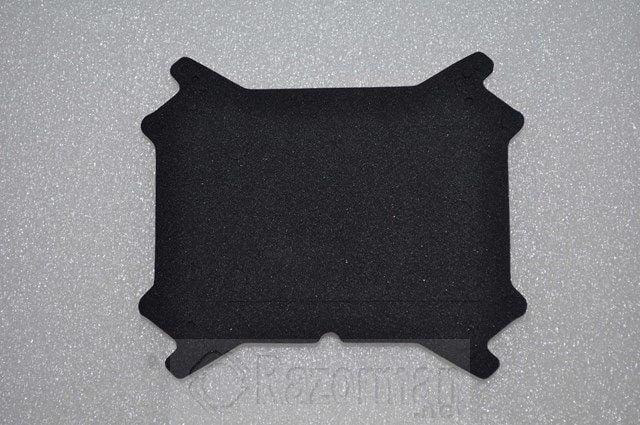

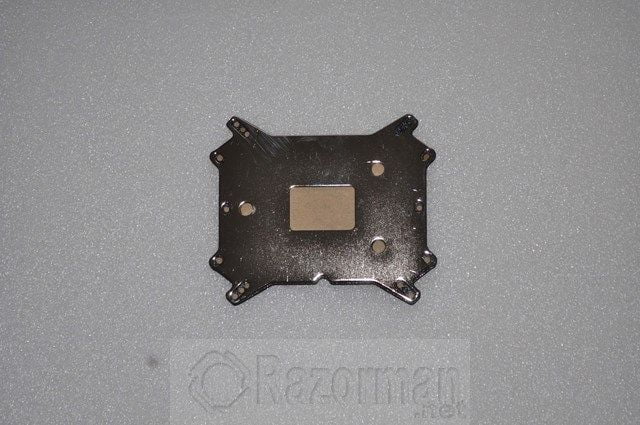

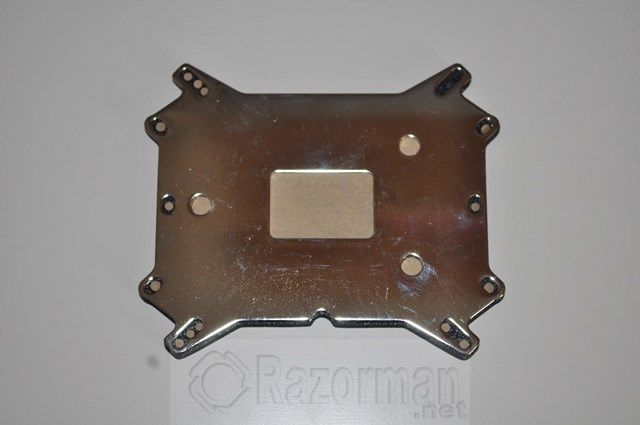

Detalle del backplate trasero para su colocacion en la placa base, tanto para INTEL como AMD.



Thermaltake Big Water 760 PRO (18)





Tubo reactivo a la luz UV de aproximadamente 150 cms. de longitud.





THERMALTAKE BIG WATER 760 PRO: MONTAJE



Vamos a ver el proceso de monetaje del kit de RL Thermaltake Big Water 760PRO. Es un proceso sencillo pero hay que ser cuidadoso a la hora de montar las tuberias con el líquido, pues una fuga puede hacer que se estropeen varios componentes del interior de nuestro PC.

El montaje vamos a realizarlo sobre un PC con  una caja In Win Grone White , una placa base Gigabyte GA-Z77 D3H y un procesador Intel Core i5 2500K. Cualquier duda se puede consultar en la pagina web de  Thermaltake : http://www.thermaltake.com/products-model.aspx?id=C_00001962 y tambien podemos consultar cuestiones en el manual de instrucciones.

El primero paso es colocar el backplate trasero en la placa base:



Instalacion Thermaltake Big Water 760 PRO (1)

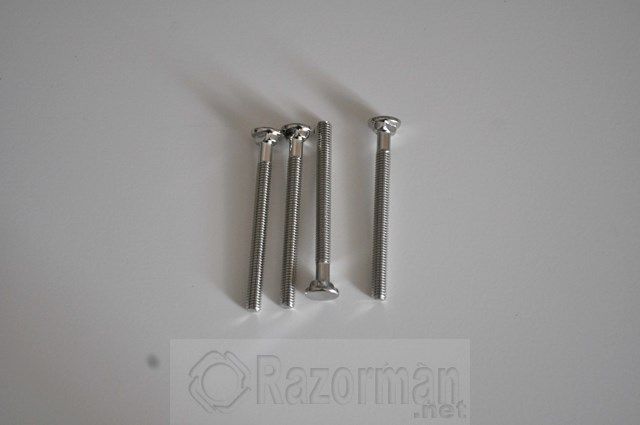

Pasaremos por los agujeros correspondientes al socket 1155 en este caso los 4 tornillos que vemos a continuacion:



Instalacion Thermaltake Big Water 760 PRO (2)





Fijandolos en el zocalo de la placa base con las 4 tuercas correspondientes:

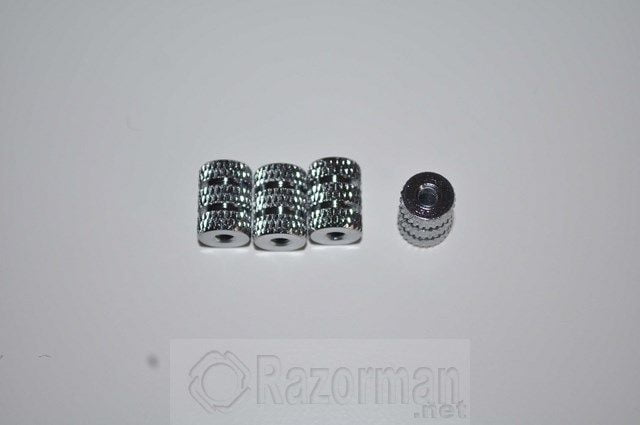

Instalacion Thermaltake Big Water 760 PRO (3)

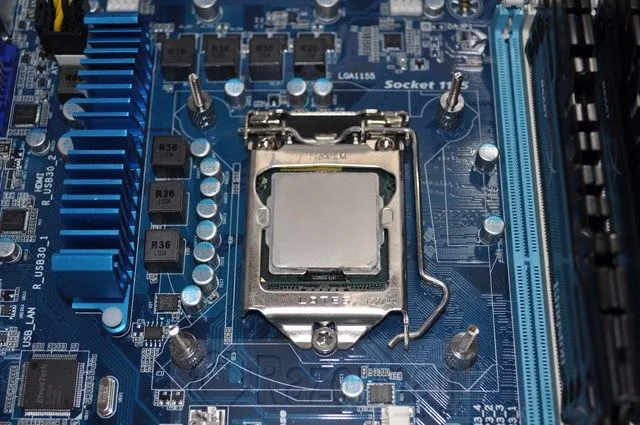

Quedando el conjunto asi:



Instalacion Thermaltake Big Water 760 PRO (4)



Utilizamos la pasta termica suministrada por Thermaltake y echamos una poca de la misma sobre el zócalo del procesador:



Instalacion Thermaltake Big Water 760 PRO (5)

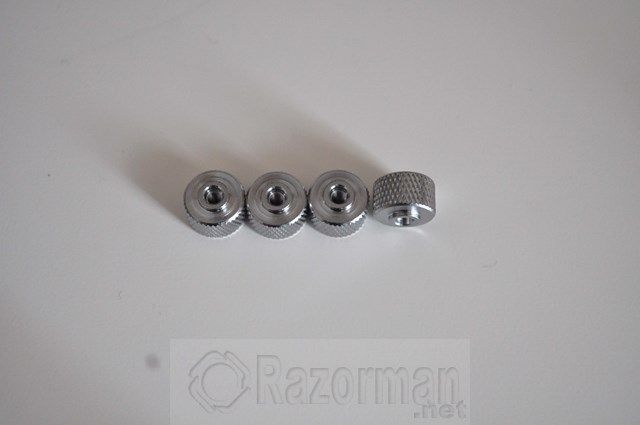

Ahora colocaremos la base de cobre del kit sobre la CPU directamente y la aseguraremos con estas 4 tuercas a su vez:



Instalacion Thermaltake Big Water 760 PRO (6)

Instalacion Thermaltake Big Water 760 PRO (7)





En esta parte del kit ya hemos terminado prácticamente el trabajo. Ahora colocaremos la caja que contiene el kit de RL en las 2 bahias de 5,25″ de la caja:

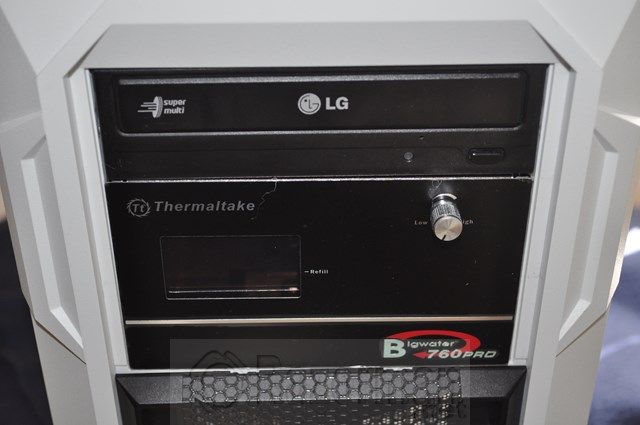

Instalacion Thermaltake Big Water 760 PRO (9)

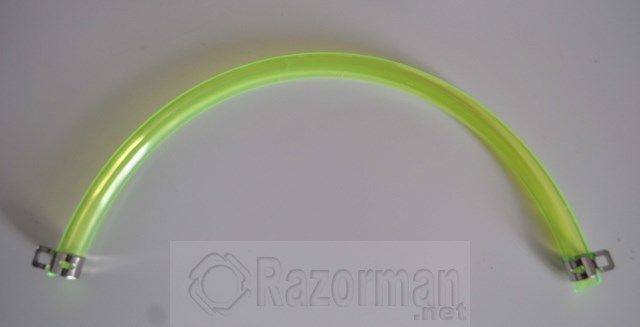

Ahora cortaremos 2 trozos de tubo para empalmarlos a la salida del radiador y de la base de cobre del kit. Recuerda de instalar las bridas metálicas en los extremos para asegurar y sellar la union de los tubos con las salidas de ambos elementos:



Instalacion Thermaltake Big Water 760 PRO (10)





Colocamos un tubo a la base de cobre del kit y el otro extremo del tubo se coloca a una de las salidas del radiador, efectuando la misma operacion con el otro tubo que previamente hemos cortado.



Instalacion Thermaltake Big Water 760 PRO (11)

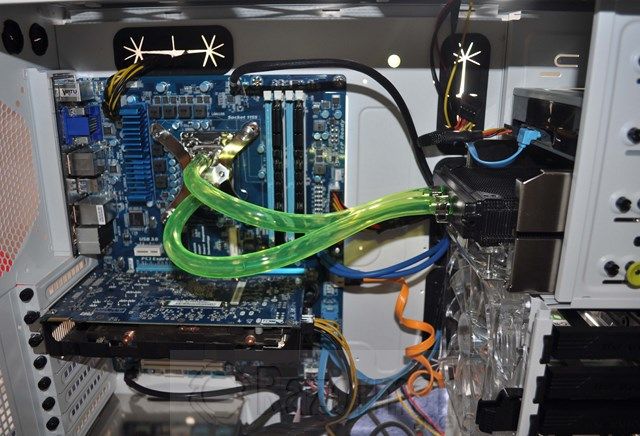

Aqui ya ves el kit montado y casi listo para su funcionamiento, asegurate como hemos indicado de que no hay holguras en los extremos de los tubos con las toberas de ambos elementos.



Instalacion Thermaltake Big Water 760 PRO (12)

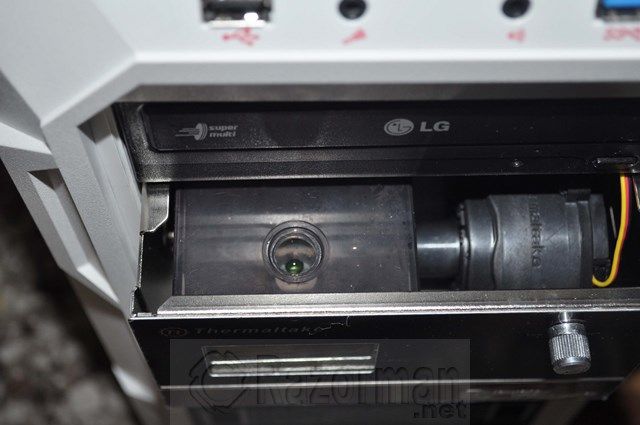

Ahora procederemos a rellenar el deposito de líquido refrigerante antes mostrado con la botella de plástico que tiene un tubito en el tapon, ideal para tal fin.

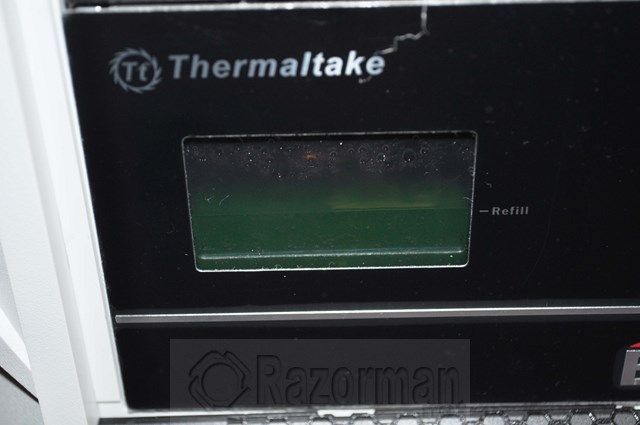

Instalacion Thermaltake Big Water 760 PRO (13)





Llenamos el deposito hasta la marca que pone «Refill». Ahora conectamos el cable de alimentacion de la bomba a la placa base y encendemos el kit, veras que el liquido refrigerante disminuye de nivel, es normal pues se esta llenando todo el circuito ( radiador , tubos y base de cobre ) de este líquido refrigerante. Tras unos segundos apaga de nuevo el PC y vuelve a llenar el depósito hasta la marca Refill.



Instalacion Thermaltake Big Water 760 PRO (14)

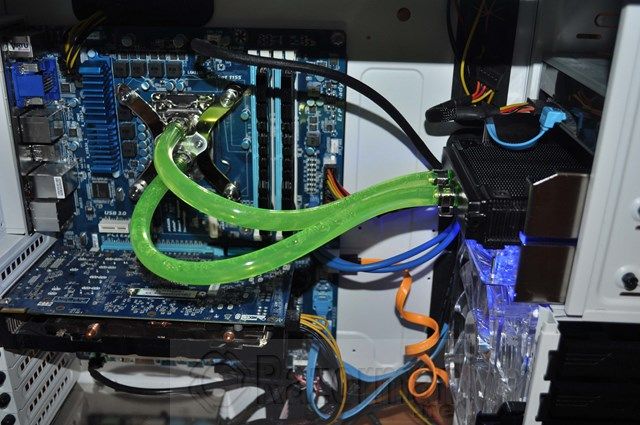

Una vez rellenado de nuevo el depósito, ahora vuelve a encender el PC. Ya está finalizado el proceso de montaje!

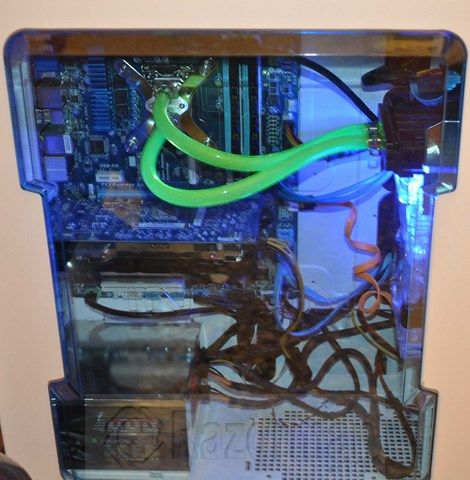

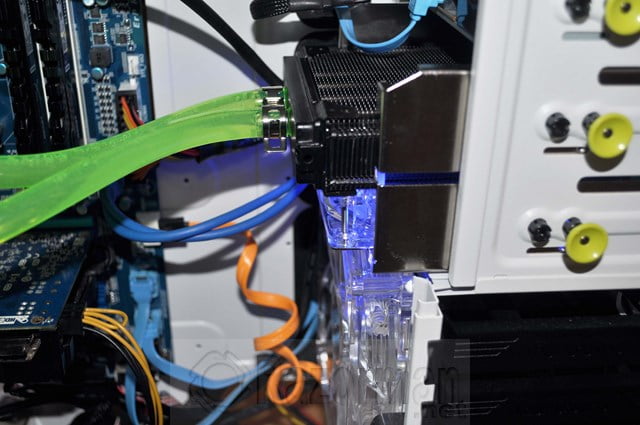

Instalacion Thermaltake Big Water 760 PRO (15) Instalacion Thermaltake Big Water 760 PRO (19)







THERMALTAKE BIG WATER 760 PRO: PRUEBAS DE RENDIMIENTO



El equipo de pruebas consta de estos componentes:



Review Thermaltake Big Water 760 PRO 2

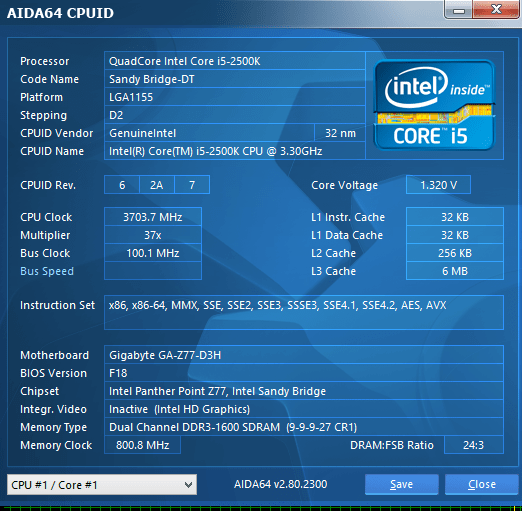

Para probar el rendimiento del procesador ejecutamos durante 30 minutos Aida 64 Enterprise Edition. Primero tomamos nota de la temperatura en IDLE antes de la ejecucion y despues observamos la temperatura obtenida tras la ejecucion del bench despues de esos 30 minutos.





screenshot.75



Comprobamos tambien como e

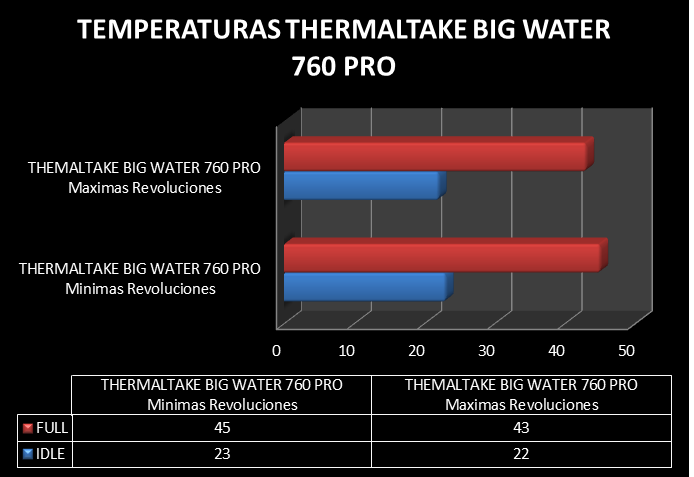

En este gráfico observamos las temperaturas obtenidas:



screenshot.278





En la grafica puedes observar 2 tomas de temperaturas: La primera columna corresponde a la temperatura en IDLE que obtuvimos con el kit de RL Thermaltake Big Water 760 PRO a mínimas revoluciones, obteniendo unas temperaturas de 23º en IDLE y 45º en FULL.

En la segunda columna hemos reflejado las temperaturas en IDLE y en FULL con el ventilador a máximas revoluciones, llegando entonces a los 22ºC en IDLE y a los 43º en FULL. Unas termperaturas realmente excelentes y que lo convierten en el kit de RL más prestacional que ha pasado hasta el momento por nuestras manos.

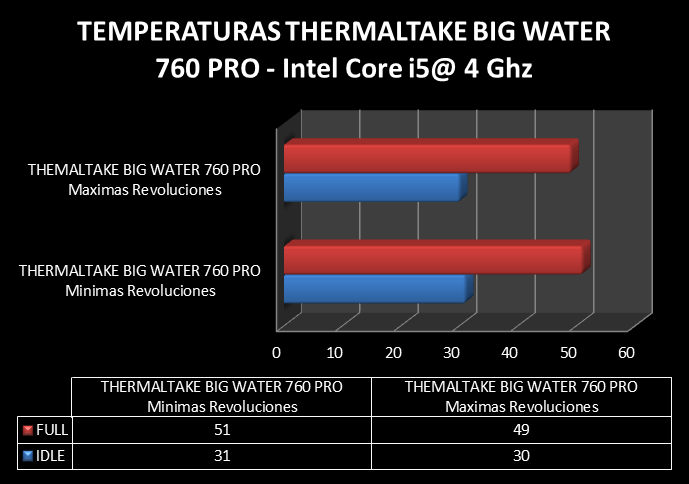

Comprobamos tambien como se comportaba el kit subiendo la frecuencia del procesador desde los 3,3 Ghz hasta los 4 Ghz, en la siguiente gráfica ves los resultados.



screenshot.279





En este caso comprobamos que a mínimas revoluciones y con el kit de RL de Thermaltake a mínimas revoluciones girando el ventilador, la temperatura era de 31º en IDLE y de 51º en FULL. Si subimos la velocidad del ventilador al máximo comprobamos que las temperaturas pasan a ser de 30º en IDLE y 49º en FULL.



THERMALTAKE BIG WATER 760 PRO: CONCLUSIONES FINALES Y PUNTUACION



Instalacion Thermaltake Big Water 760 PRO (11) Thermaltake nos ofrece con este Kit una solucion muy adecuada para prácticar overclocking con nuestro procesador con un margen de seguridad que se ha demostrado altísimo.

El montaje de este kit Thermaltake Big Water 760 PRO es realmente muy sencillo: basta con seguir las indicaciones del manual de instrucciones o bien consultar la propia página web de Thermaltake para salir de cualquier tipo de duda. Al ser un Kit compacto sólo hemos de preocuparnos de que al colocar los tubos de encargados de transportar el líquido refrigerante quede la union con las toberas de admision del radiador y del bloque en contacto con la CPU, éstos queden perfectamente ajustados y acoplados con las bridas metálicas al efecto.

Tambien deberemos ser cuidadosos y procurar que no queden burbujas de aire en el circuito, un aspecto que Thermaltake recalca en el Instalacion Thermaltake Big Water 760 PRO (19)
manual de instrucciones. Este kit está indicado para aquellos usuarios que buscan «algo más» que un Kit Aio de RL, pues necesariamente deberan realizar el llenado del depósito del líquido refrigerante y la colocación de los tubos como hemos visto.

Como es habitual en Thermaltake la calidad de materiales es sobresaliente, todos los componentes encajan perfectamente entre sí, y los pasos necesarios para la instalación completa del
kit se realizan de forma sencilla.

Thermaltake ha querido darle un toque «tunning» al kit, con la incorporación de los tubos sensibles a la luz UV, y que junto con los LEDS azules del ventilador hacen un bonito contraste dentro de la caja.

Las prestaciones obtenidas con el Kit son realmente formidables: afirmamos que es el kit más prestacional que hasta el momento hemos analizado, ofreciendo valores que hasta ahora no habiamos visto en este tipo de Kits de RL, tan solo acercándose a este rendimiento los valores que obtuvimos con el CM Seidon 240M.

Hemos de señalar 2 puntos negativos en el Kit: en primer lugar el sonido de funcionamiento de la bomba es elevado, un aspecto lógico pues es una bomba de un gran tamaño y capaz de mover 500 L/h, y el ventilador es bastante sonoro a máximas revoluciones. Es un Kit que va orientado a usuarios que buscan un sistema de refrigeracion por líquido muy potente, y que dejan el aspecto sonoro en un segundo plano.

El precio de este Kit de RL Thermaltake Big Water 760 PRO es de aproximadamente 115 euros, un precio correcto pues las prestaciones, calidad de fabricacion y practicidad del kit están fuera de toda duda.

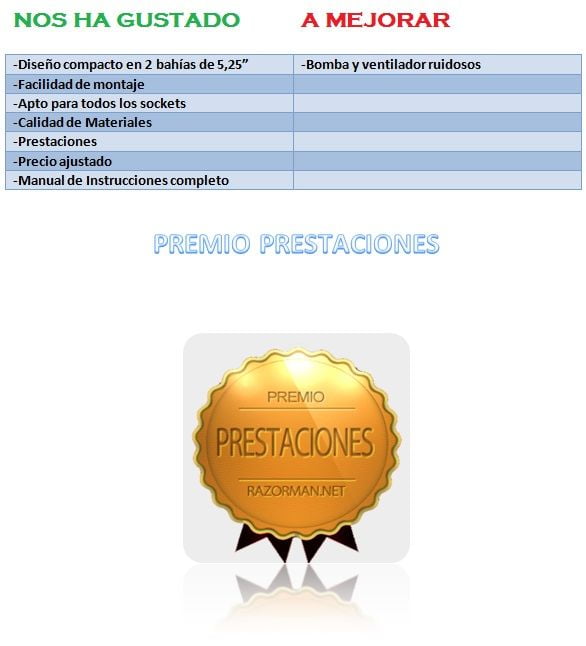

Por estos motivos, otorgamos una puntuacion de 9/10 puntos y le damos el premio PRESTACIONES al Kit Thermaltake Big Water 760 PRO



PUNTUACION FINAL THERMALTAKE BIG WATER 760 PRO: 9/10
