SILVERSTONE TUNDRA TD03-E: INSTALACION
Vamos a explicar como es el proceso de instalación del Kit de RL Silverstone Tundra TD03-E en un equipo de estas caracteristicas
– PROCESADOR AMD FX 8350
-PLACA BASE AMD SABERTOOTH 990 FX REV.2.0
-SOFTWARE DE MONITORIZACION AIDA 64 ENGINEER
INSTALACION

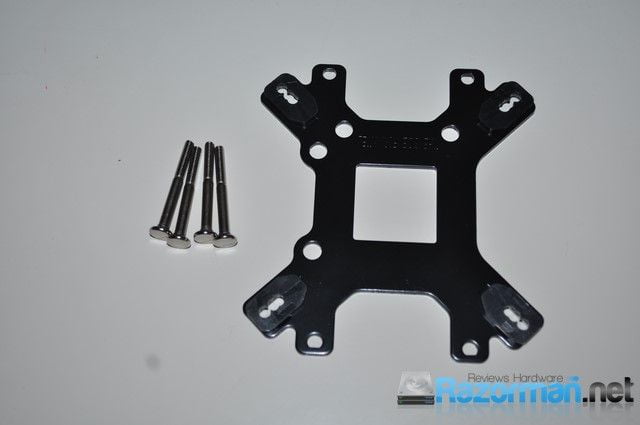

Colocamos el backplate trasero en la placa base y lo fijamos con esos tornillos que vemos en la imagen, sirviéndonos de estas tuercas plásticas:

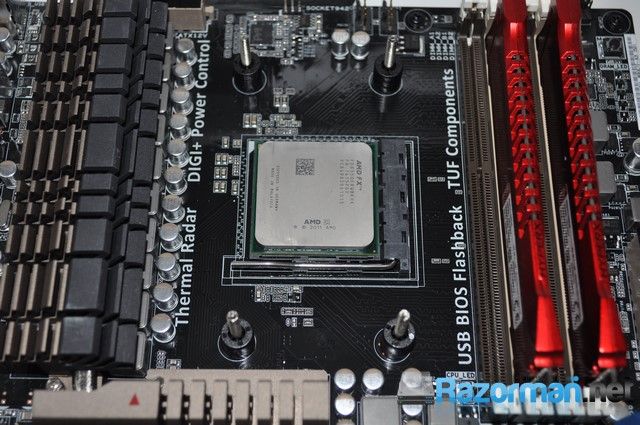

Vista del conjunto una vez fijado:

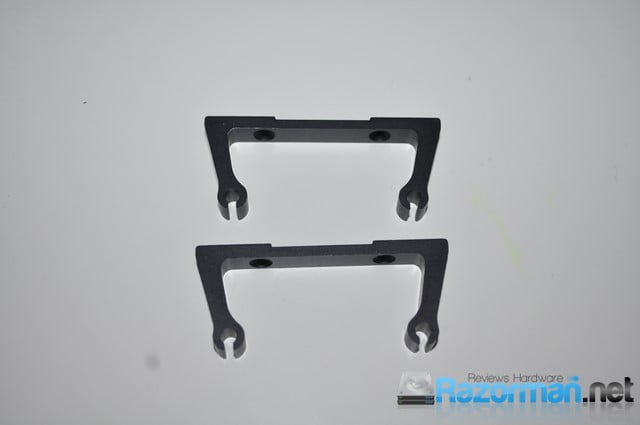

Procederemos a retirar los brackets metálicos de la bomba ( pues son para sistemas Intel ) e instalaremos los de AMD que ves en la imagen:

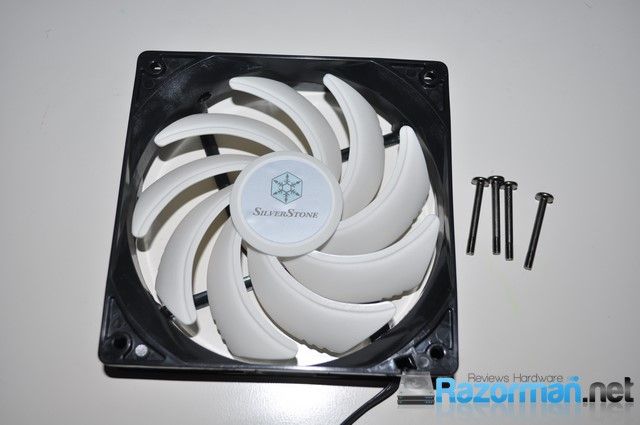

El siguiente paso es colocar los ventiladores en el radiador, fijándolos con estos tornillos:

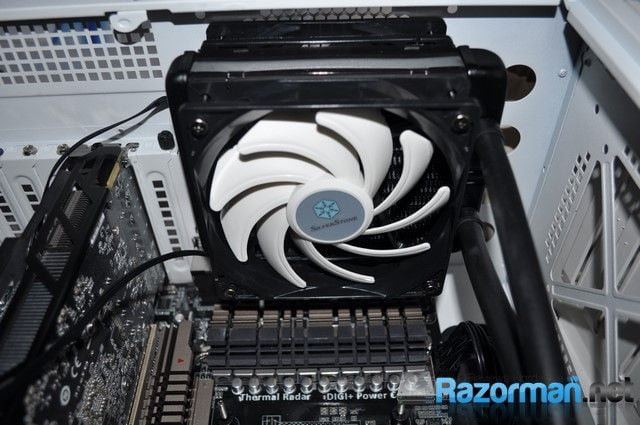

Vista final de como quedaría colocado: Una aclaración importante, el modo correcto y efectivo de colocar los 2 ventiladores es el interior propulsando aire al radiador – como vemos en la imagen – y el exterior expulsando el aire caliente.

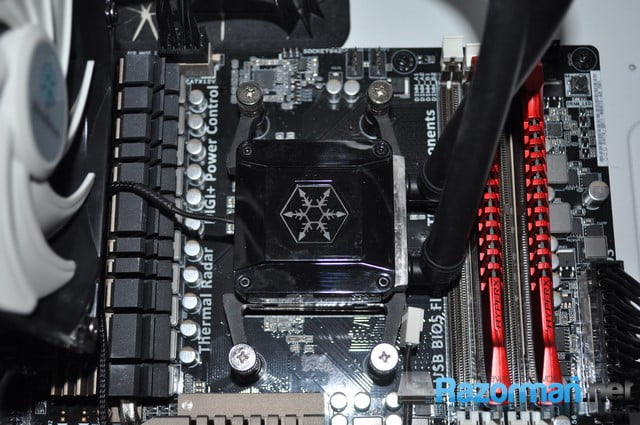

Colocamos ahora pasta térmica ( suministrada en el kit ) y fijamos el conjunto con las tuercas metálicas :

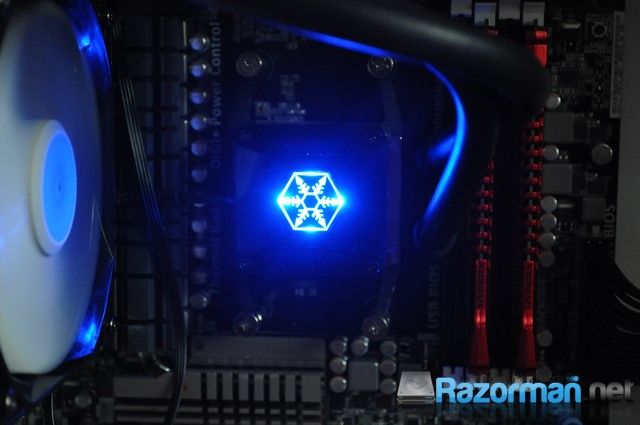

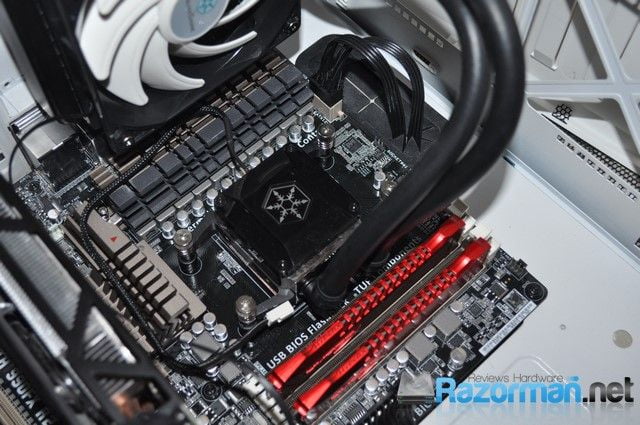

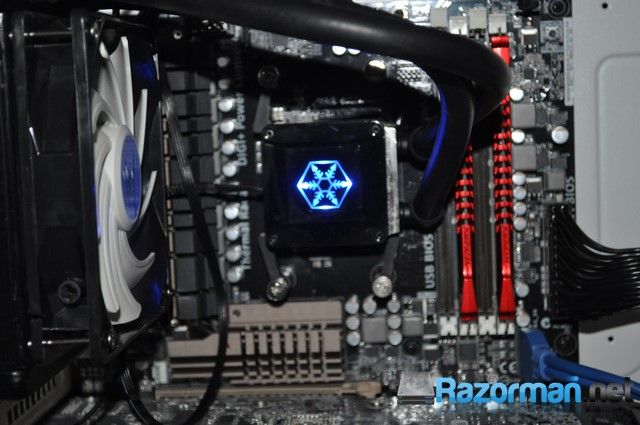

Proceso finalizado, ya sólo queda conectar los cables de alimentación de la bomba y los ventiladores a la placa base:
