SILVERSTONE RAVEN RVZ02: INTERIOR

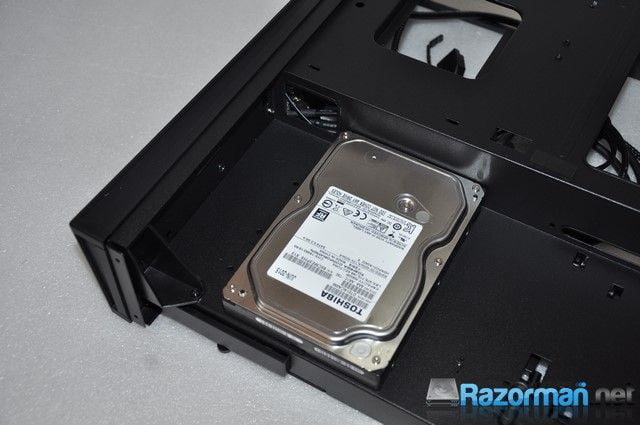

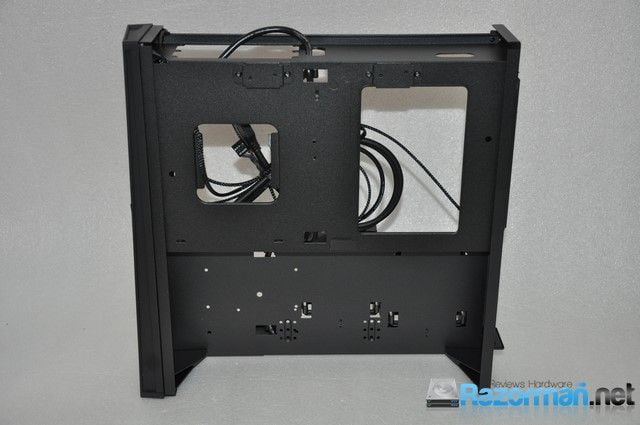

Esta imagen de la zona superior, tal y como vemos la fotografia en la zona izquierda podremos instalar una unidad de 3,5″ y a la derecha es donde colocaremos la tarjeta grafia PCI-Express

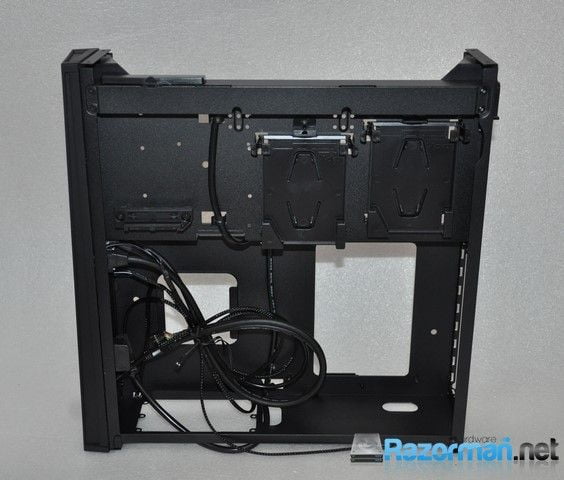

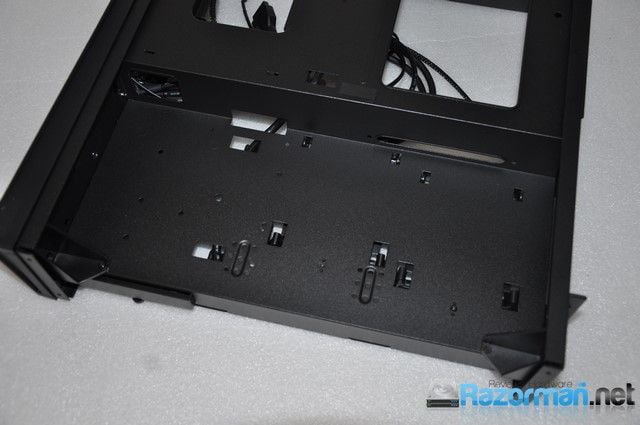

Pasamos al otro lateral de la caja, donde vemos en la zona izquierda superior de la misa la localizacion para la instalacion de una unidad optica Slim.

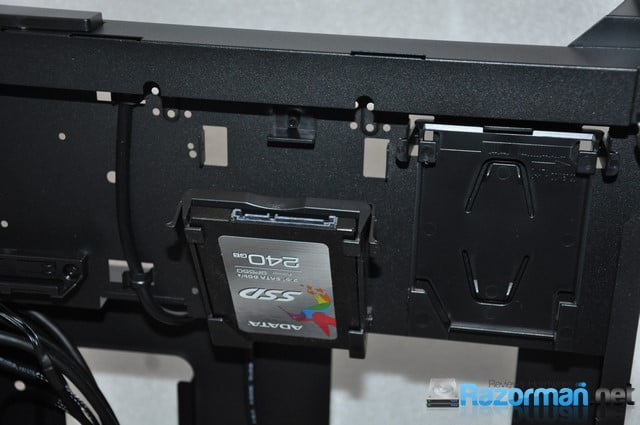

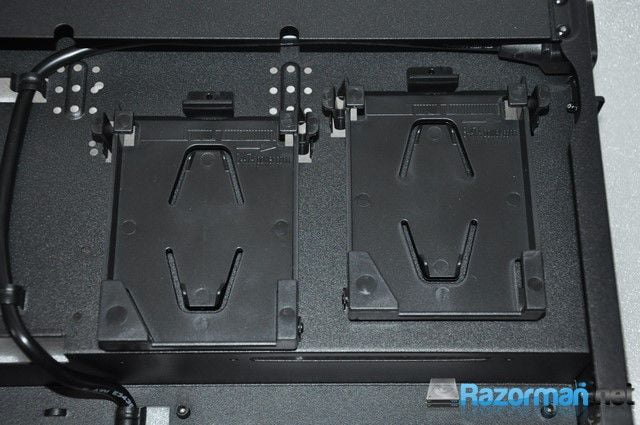

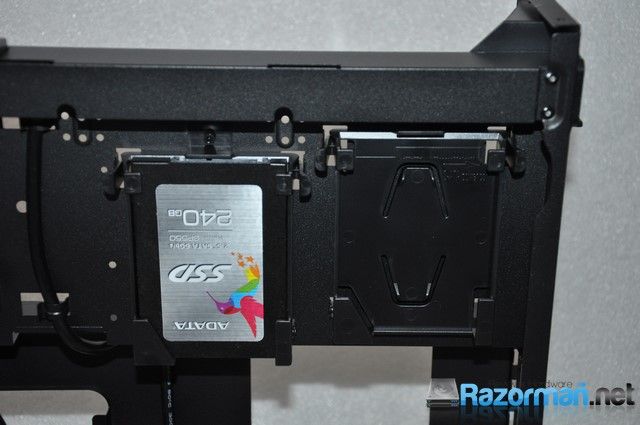

La caja permite la colocacion de 2 unidades SSD como vemos en la imagen y ademas sin emplear herramientas.

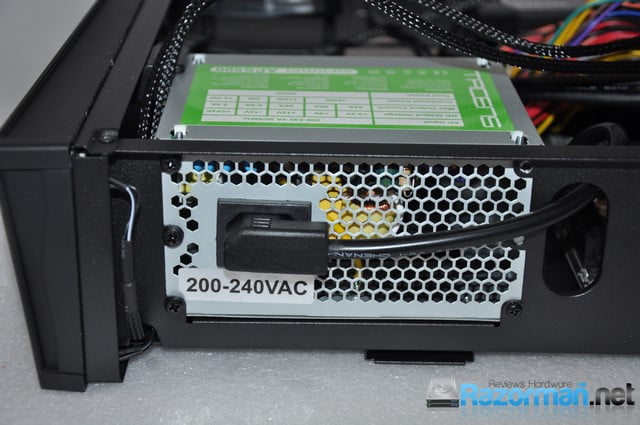

Bajo la localizacion de la unidad SLIM, colocaremos la fuente de alimentacion de tipo SFX, asegurandola memdiante tornillos al chasis.

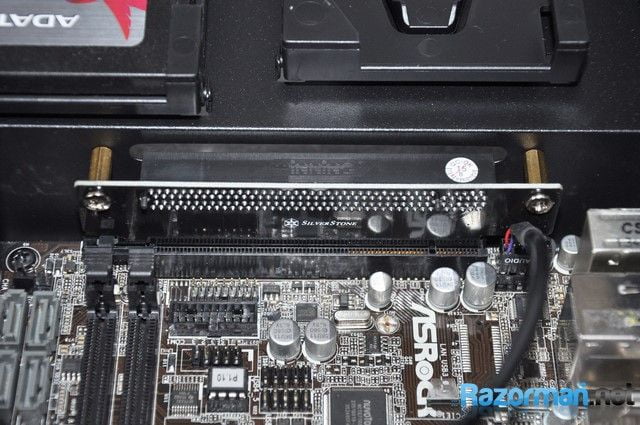

En nuestro caso, hemos colocado una placa Asrock en formato Mini-ITX. En la ranura PCI-Express, hemos colocado el primero de los adaptadores para la colocacion de la tarjeta grafica.

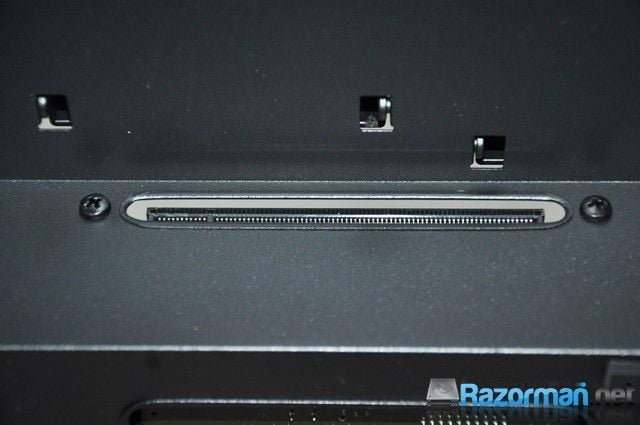

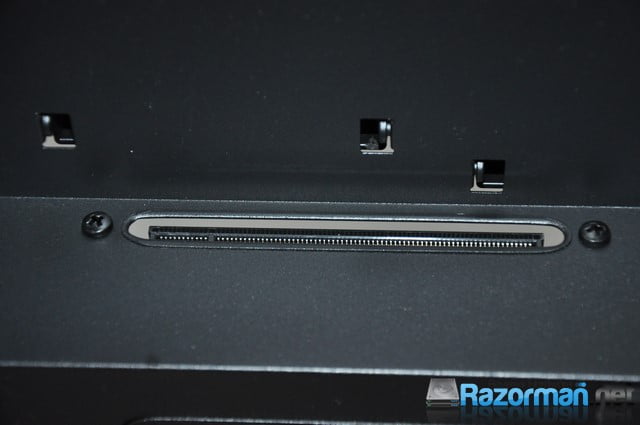

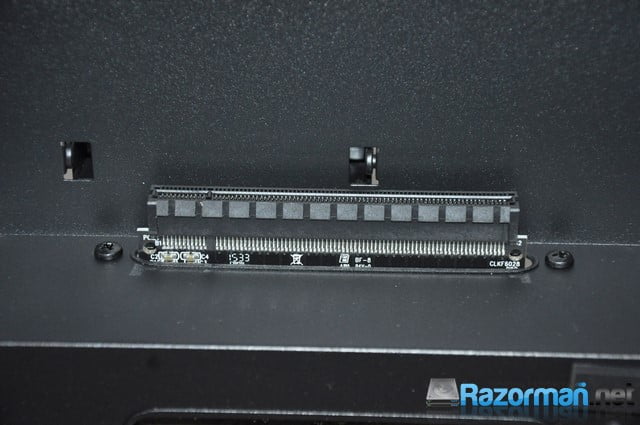

Al colocar el primer adaptador, queda asi ya dispuesto en la zona superior, ahora deberemos hacer uso del segundo adaptador incluido:

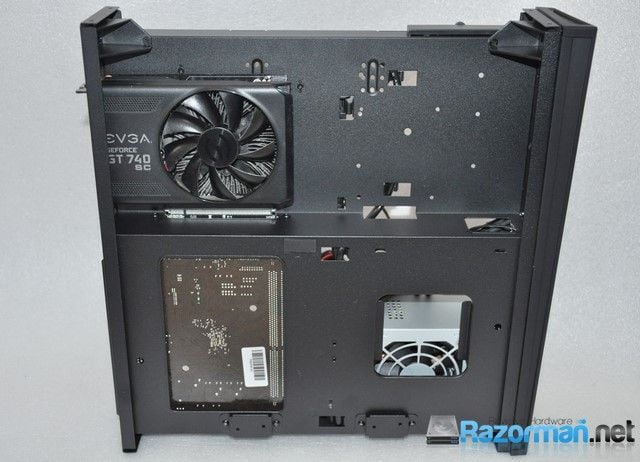

Colocando a continuacion la tarjeta grafica, en nuestro caso hemos instalado una EVGA GT 740:

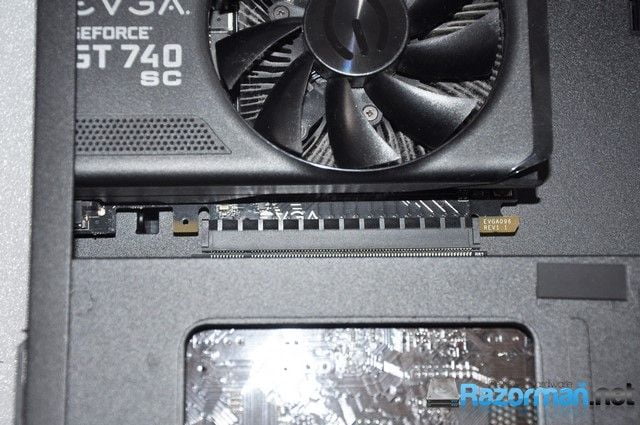

Detalle de como va conectada la tarjeta grafica a este segundo adaptador.

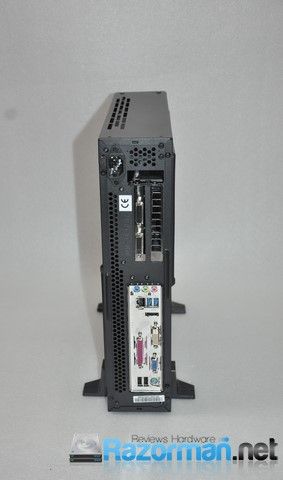

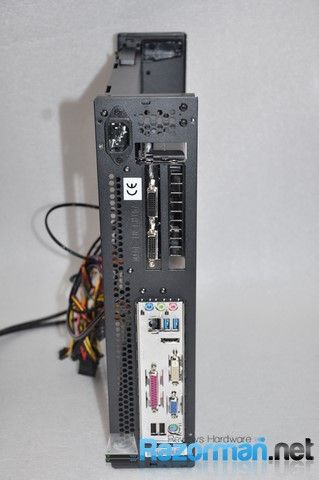

Vista del equipo ya totalmente montado en la zona trasera:
E internamente. Podremos sin duda instalar componentes de un buen rendimiento, pues el cooler Silverstone AR06 admite procesadores con un TDP de hasta 95W

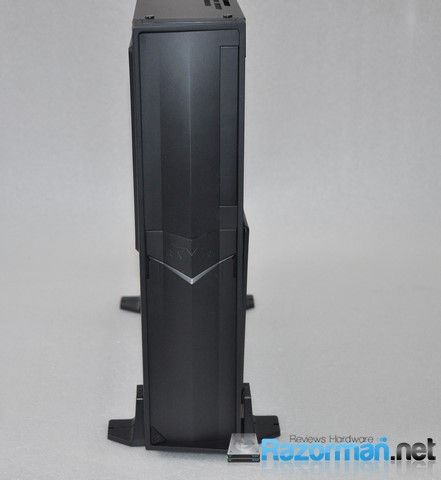

Vista delantera y trasera ya del equipo listo para su funcionamiento.

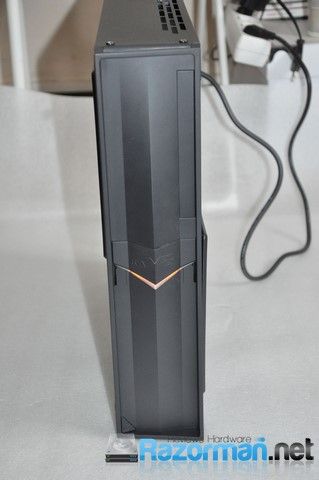

Como vemos al conectar el equipo, se ilumina un Led en forma de V en color naranja.
