[box type=»note» align=»aligncenter» class=»» width=»»]INSTALACION E ILUMINACION[/box]
Vamos a instalar el cooler en un sistema AM4: el sistema de fijación no hace uso de los anclajes originales de la placa base.

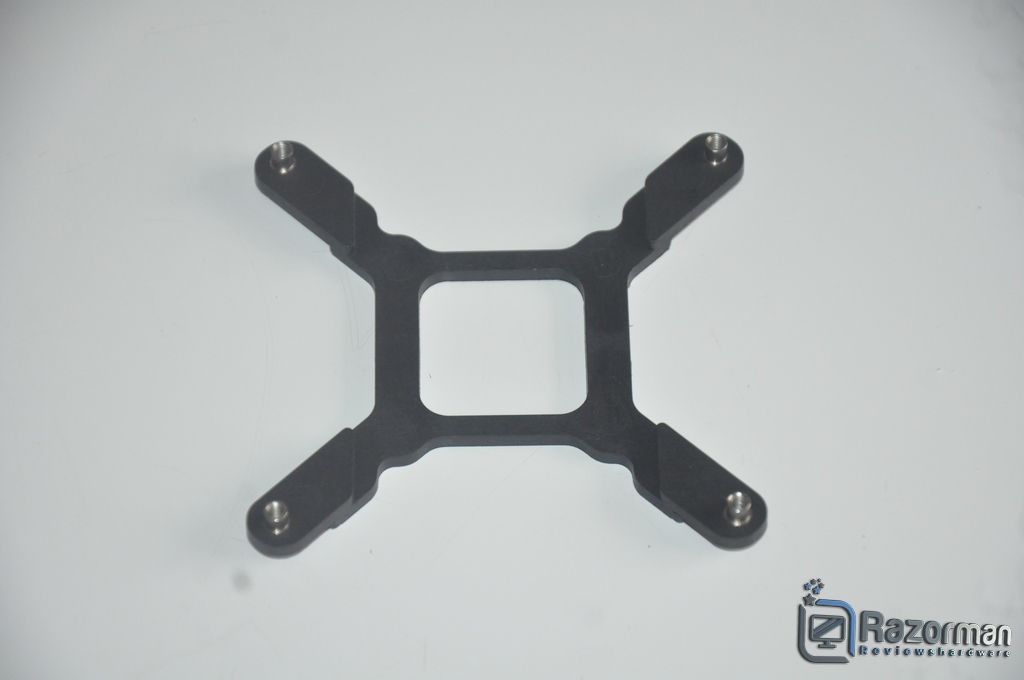

Colocaremos este backplate en la zona trasera tras haber retirado el original:

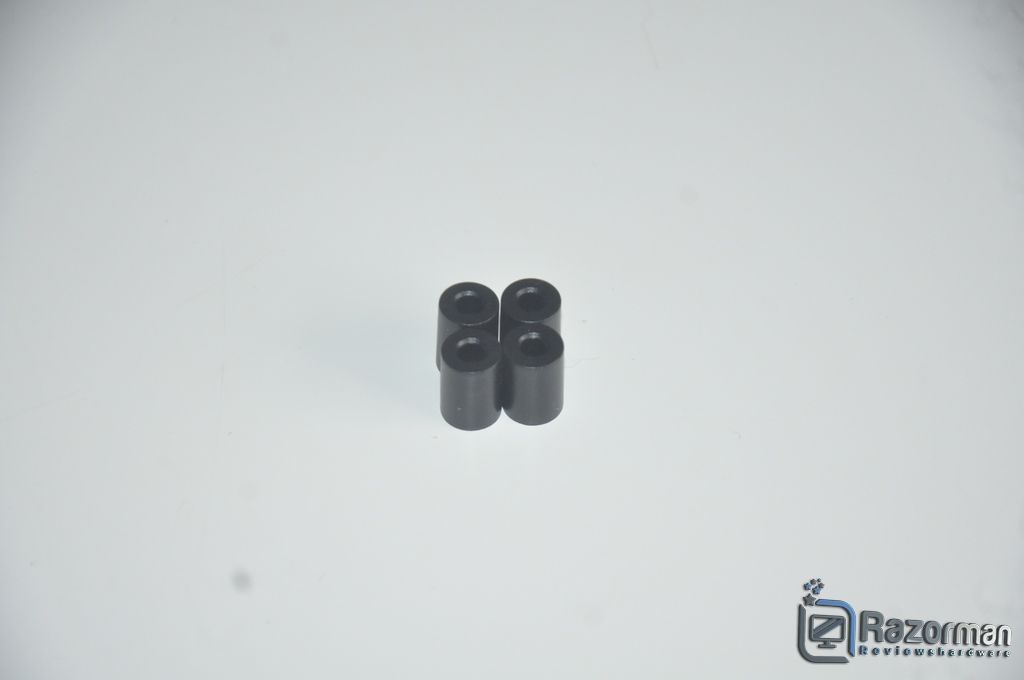

Colocaremos estos 4 soportes cilíndricos de plástico alrededor del zócalo del procesador:

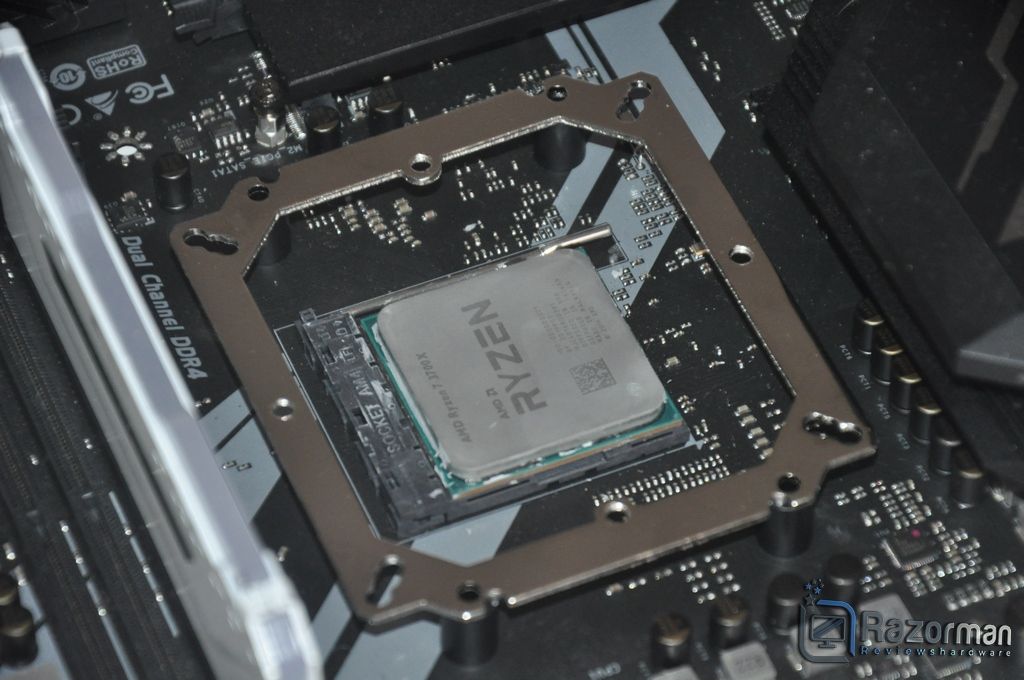

Y sobre el mismo colocaremos este soporte metálico:

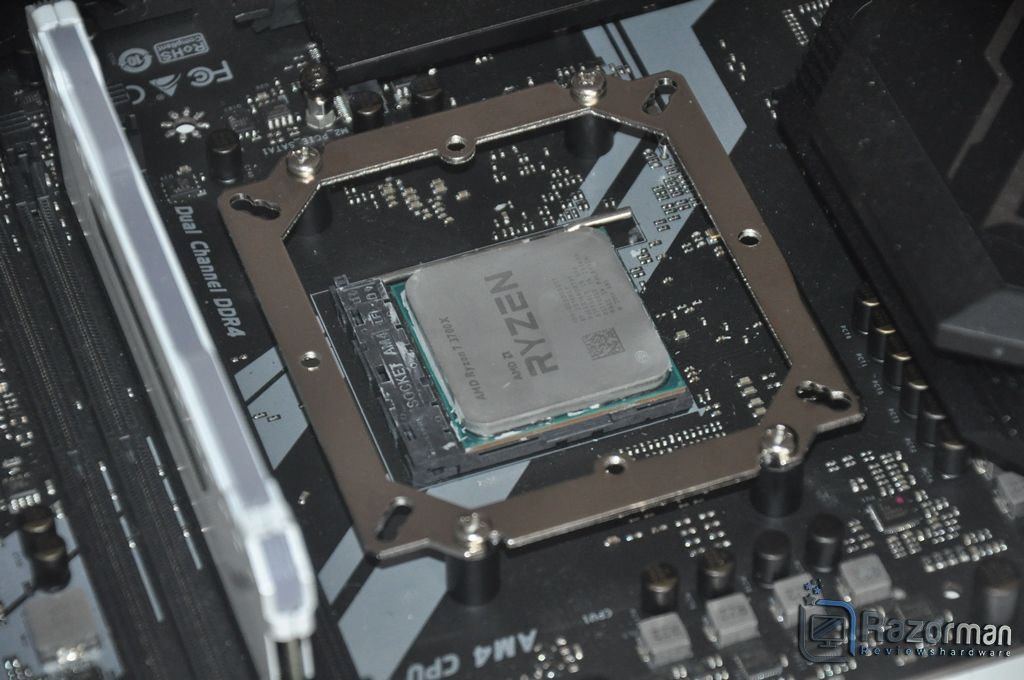

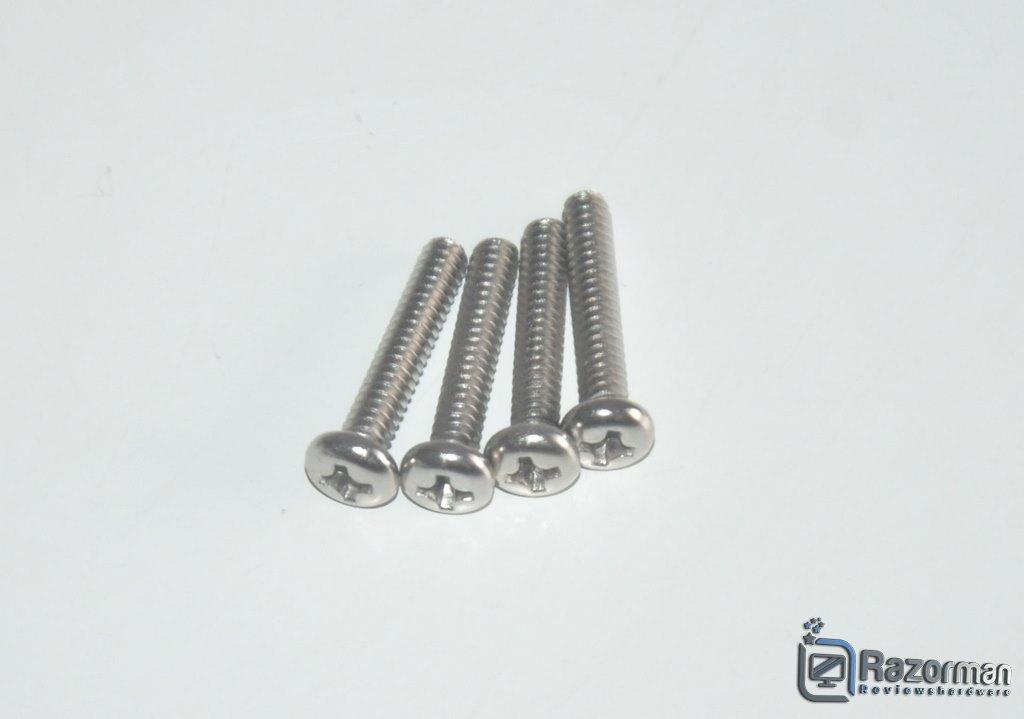

Que fijaremos al backplate trasero mediante estos 4 tornillos.
Ahora colocaremos pasta térmica sobre el procesador y colocaremos el radiador sobre el procesador:

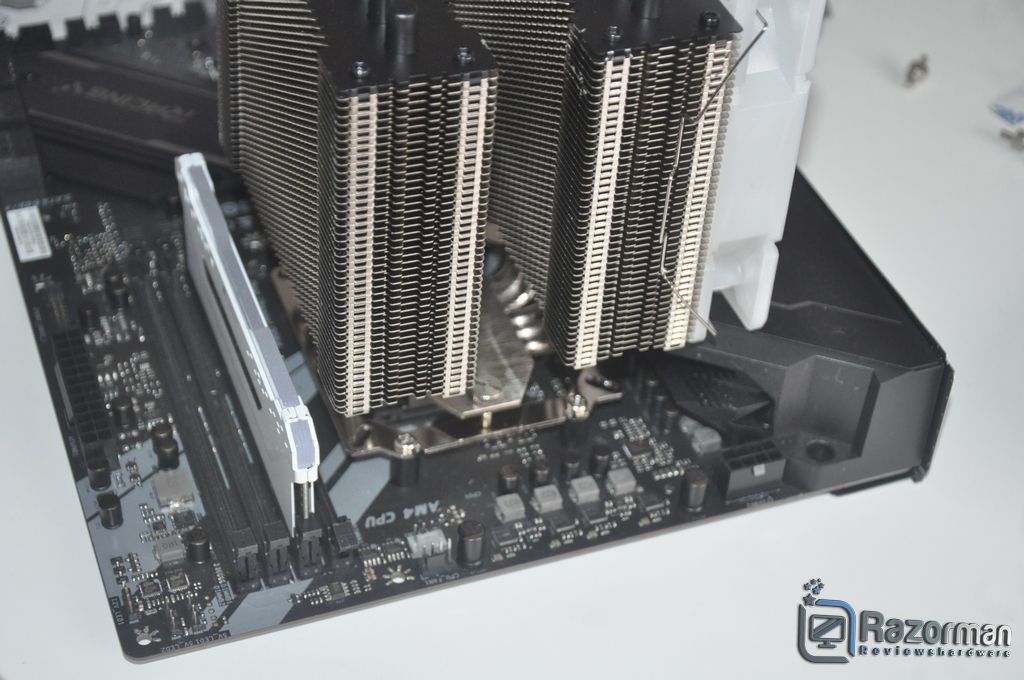

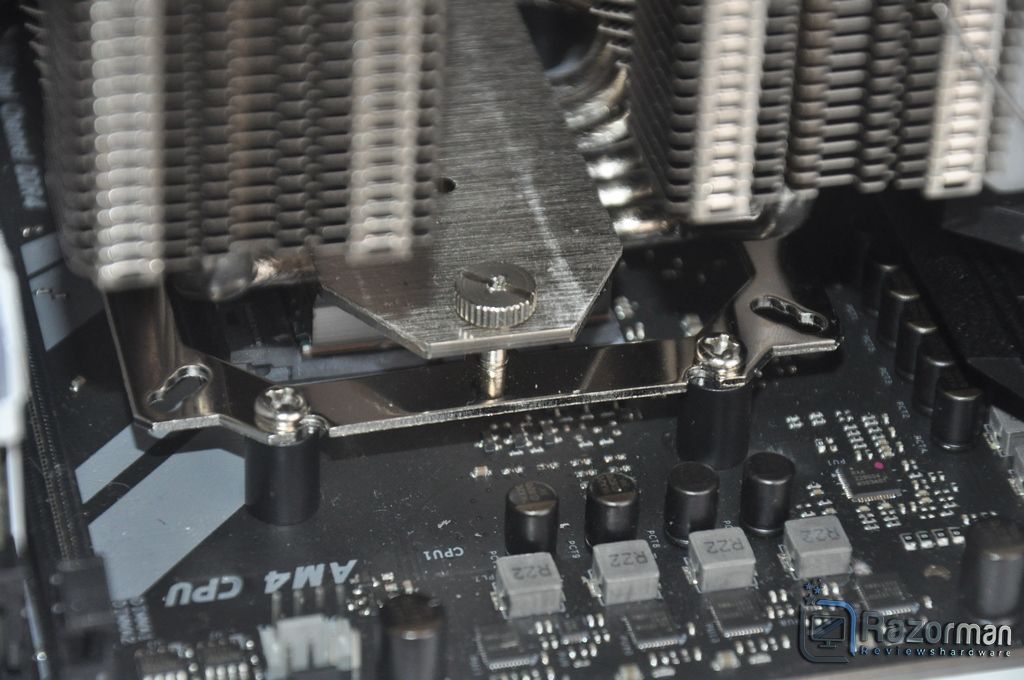

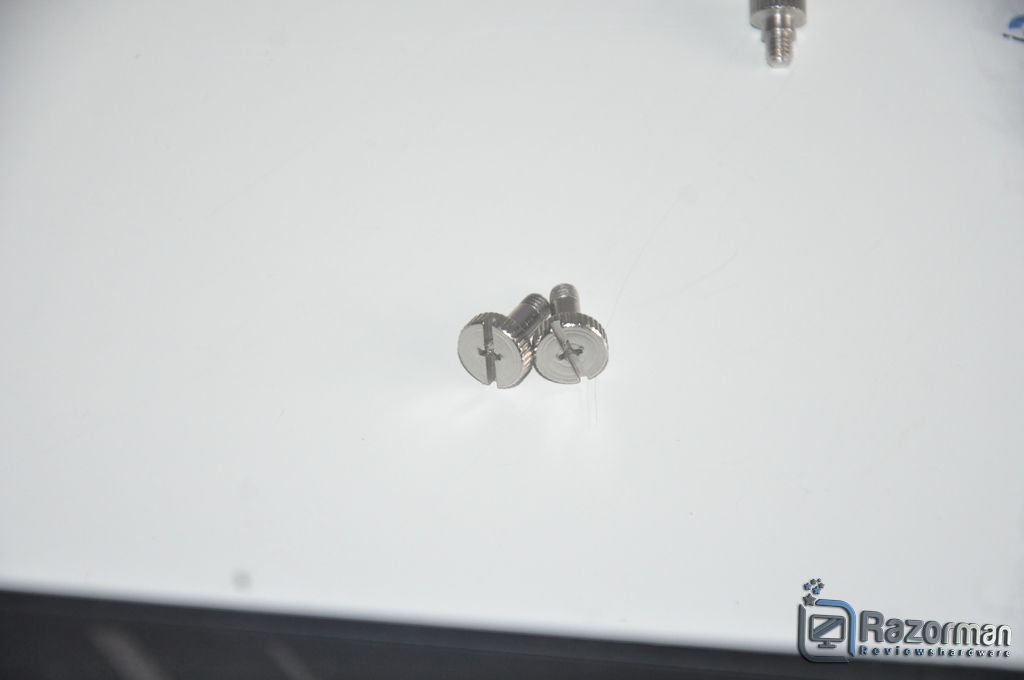

Fijaremos el conjunto al soporte metálico cuadrado visto anteriormente mediante los dos tornillos de la imagen anterior:

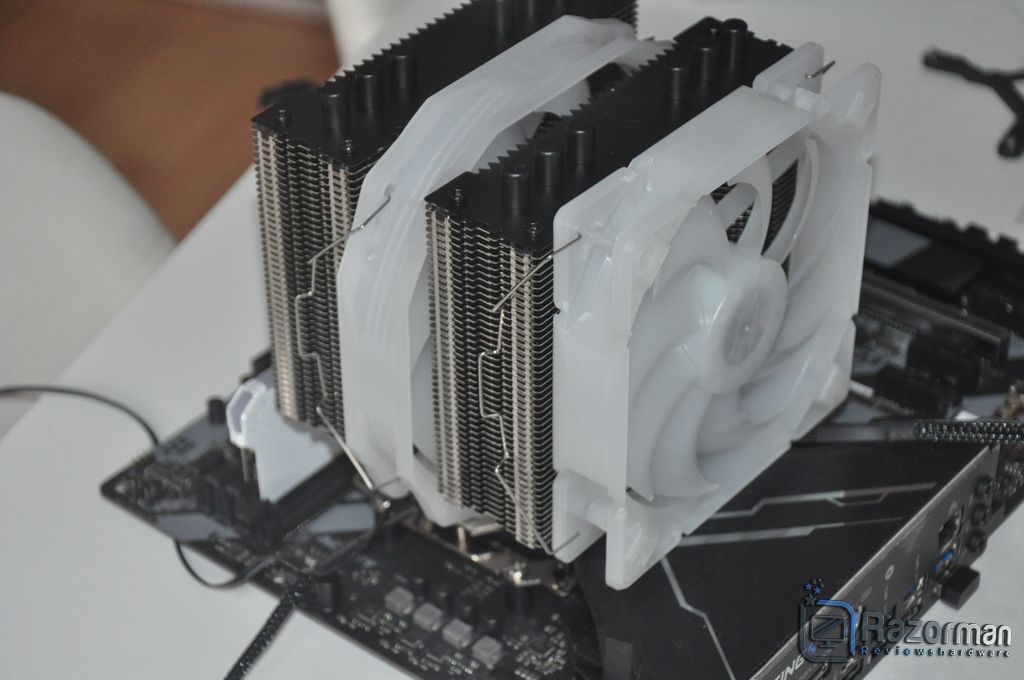

Ahora colocaremos los dos ventiladores mediante los clips metálicos al doble cuerpo del radiador. El ventilador de 140mm colocado entre los dos cuerpos del radiador – nota: para su colocación deslizalo entre los cuerpos del radiador de forma lateral – y el ventilador de 120mm en el frontal.
Ahora solo nos queda interconectar los dos ventiladores entre sí mediante las conexiones al efecto y también interconectarlos mediante las conexiones ARGB.

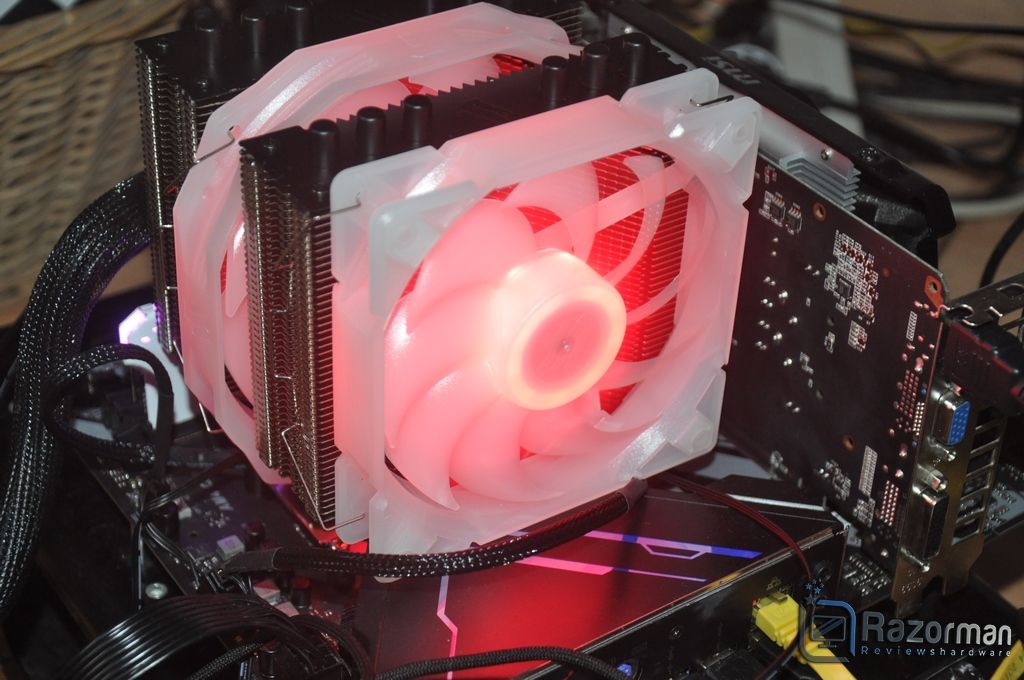

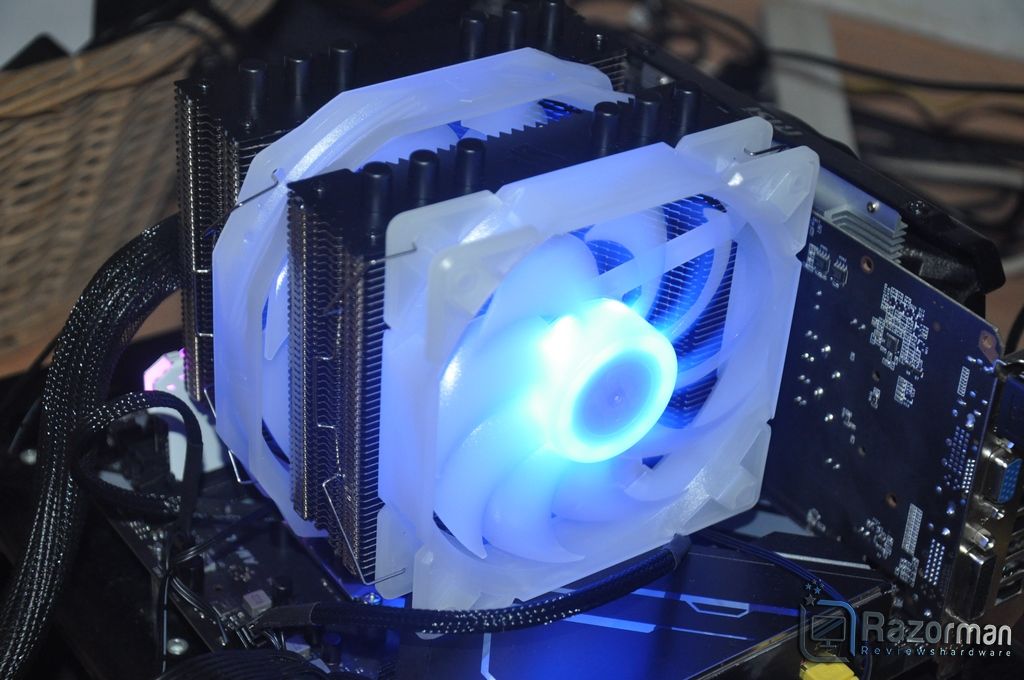

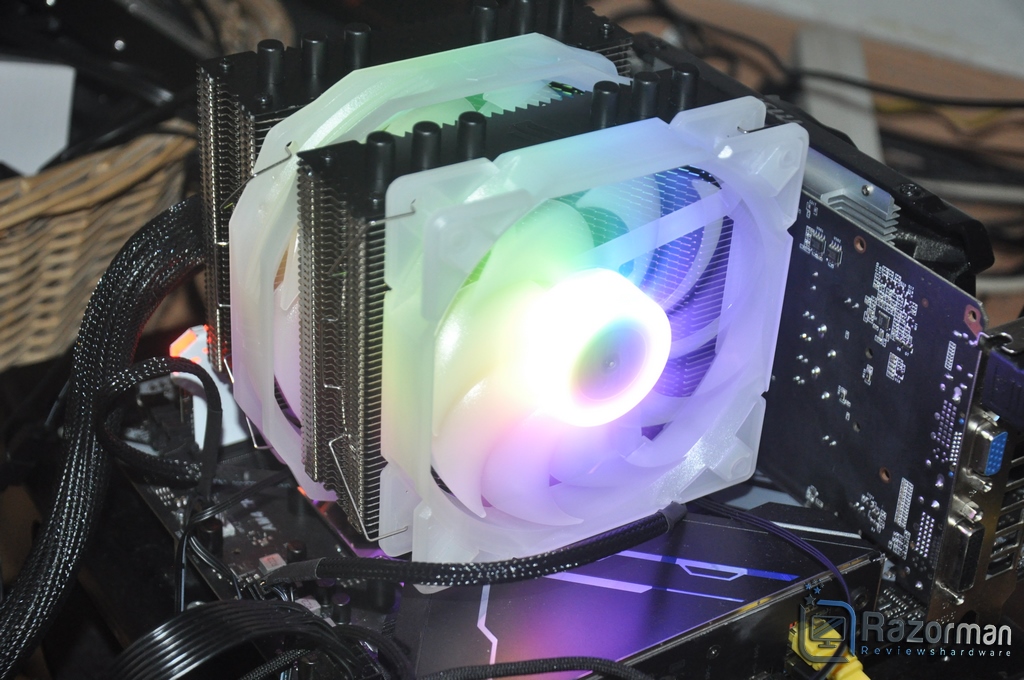

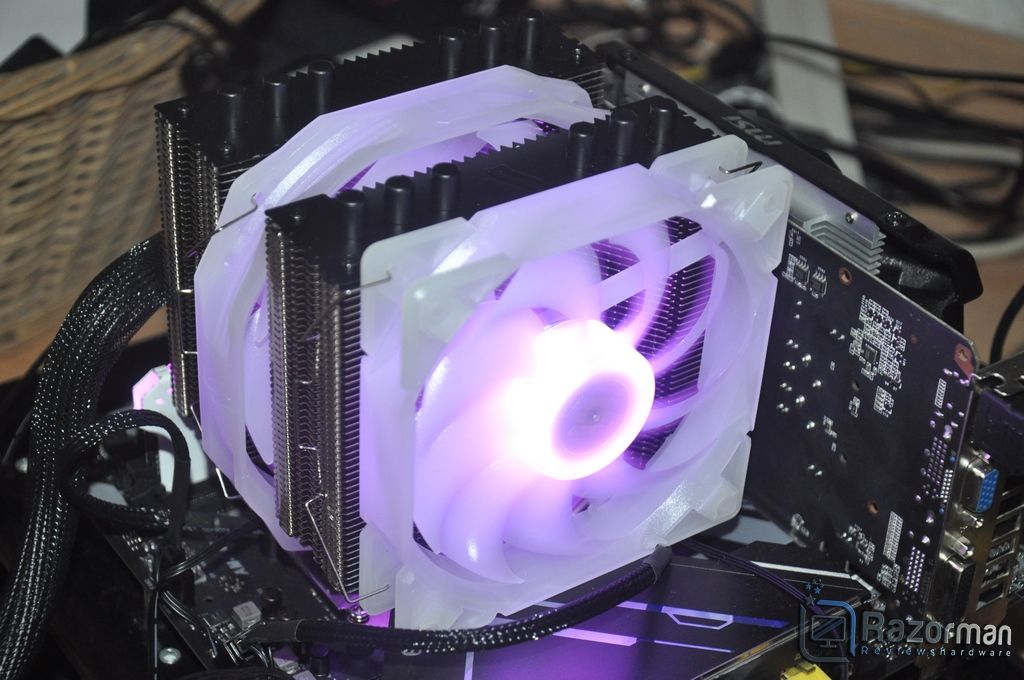

La iluminación es muy original: tanto el marco exterior de cada ventilador como la carcasa central del motor y las aspas se iluminan con una iluminación LED ARGB. Esta iluminación es compatible con los siguientes sistemas de iluminación propios de los principales fabricantes de placas base:
- ASROCK POLYCHROME SYNC
- ASUS AURA
- GIGABYTE RGB FUSION 2.0 (2+1-PIN)
- MSI MYSTIC LIGHT
