RAIJINTEK PALLAS: INSTALACION
Vamos a ver el proceso de instalación del cooler Thermalright Macho X2 en un equipo de estas características
PLACA BASE: ASUS X99-A
PROCESADOR: INTEL CORE I7 5820K
La plataforma 2011-3 del equipo de pruebas permite una instalación muy sencilla.

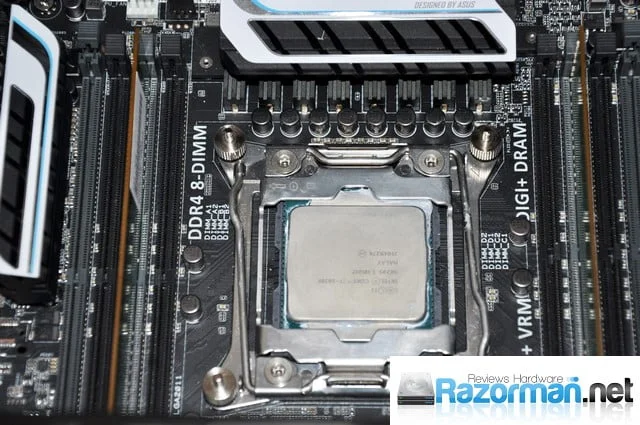

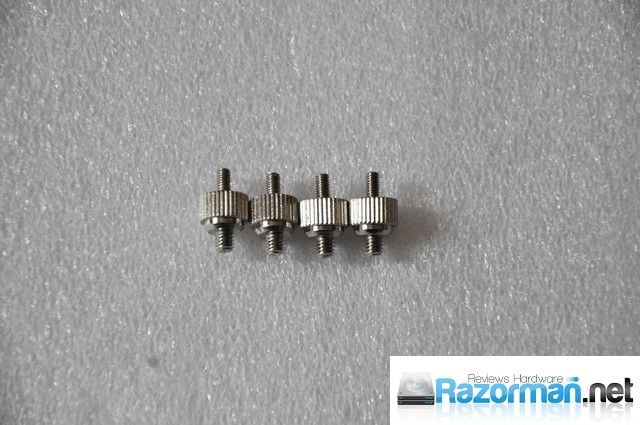

Colocaremos estos tornillos en las roscas que posee el zócalo 2011-3 de Intel

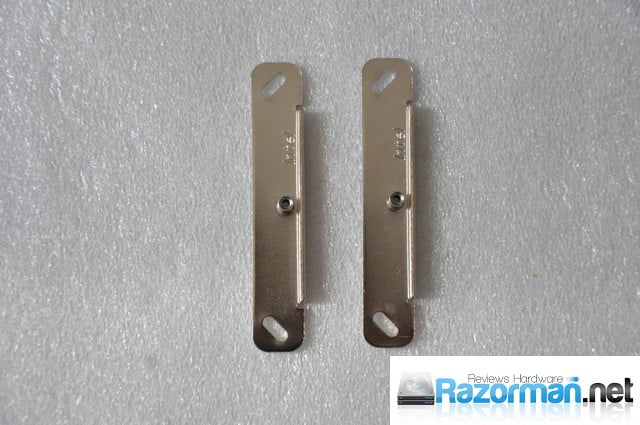

A continuación colocaremos estas láminas metálicas que servirán de soporte al cooler:

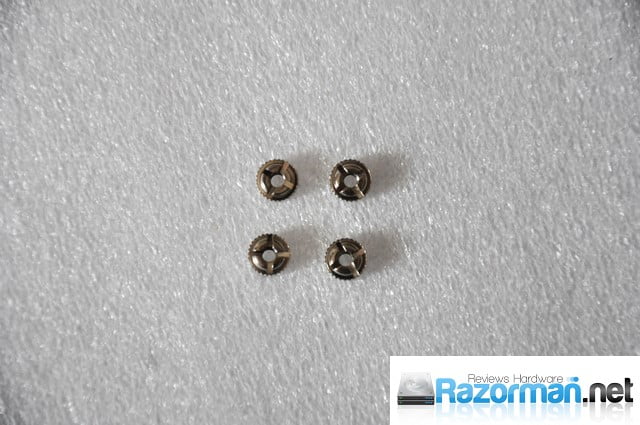

Asegurándolas con estas tuercas.

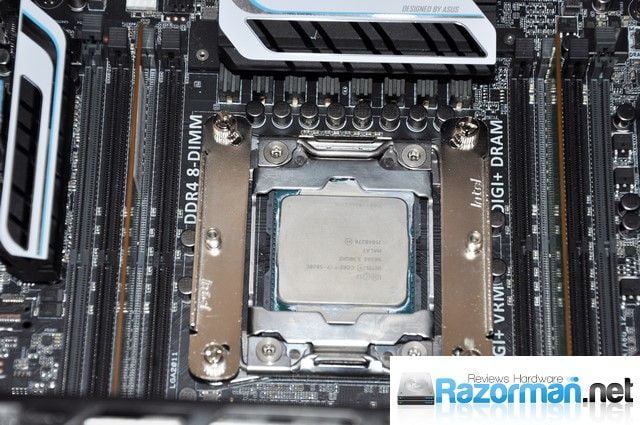

Quedando el conjunto firmemente sujeto así:

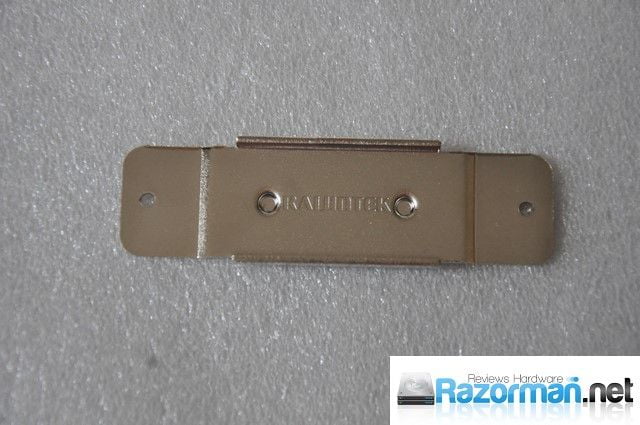

A continuación colocaremos esta lámina que sujetarán las láminas anteriormente vistas con el zócalo del radiador.
Empleando para ello los 2 tornillos suministrados

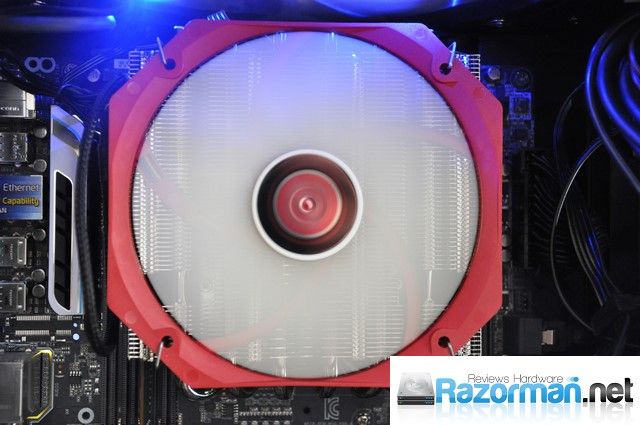

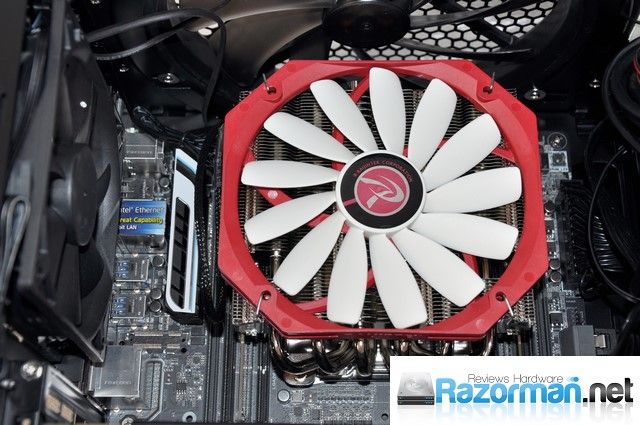

Ahora colocaremos el ventilador sobre el radiador con los 2 clips metálicos
Y conectaremos el cable de alimentación del ventilador a la placa base:
