Hoy analizamos el último lanzamiento de sistemas de refrigeración líquida AIO de Raijintek, con el modelo Raijintek Orcus, que posee una bomba de agua exterior e iluminación RGB
Muchísimas gracias a Raijintek por enviarnos el sistema de RL AIO Raijintek Orcus para la review
RAIJINTEK ORCUS: CARACTERISTICAS TECNICAS
| Nombre | ORCUS 240 | ORCUS 240 CORE |
| Numero producto | 0R100069 | 0R100070 |
| Dimensiones radiador [W×H×D] | 272×120×27 mm | 272×120×27 mm |
| Peso [Bloque+Bomba+Radiador] | 900g | 900g |
| Resistencia térmica | 0.1 °C/W | 0.1 °C/W |
| Capacidad líquido | 150ml ±10% | 150ml ±10% |
| Número ventiladores | 2 pcs | N/A |
| Dimensiones tubo | ID – 5mm / OD – 10.6mm | |
| Material | Cobre / Alu. Radiador | |
|
BOMBA
|
|
| Dimensiones [W×D×H] | 69.5×40×33 mm |
| Tipo rodamientos | Ceramicos |
| Máximo volumen liquido movido | 66 L/H |
| Presión | 1.3 Meter |
| Noise level | 25 dBA [Max.] |
| Vida estimada | 10000 horas |
| Velocidad | 5000±10% R.P.M. at 12VDC |
| Corriente | 180mA |
| Voltaje | 12 V |
| Consumo | 2.2 W |
|
VENTILADOR
|
|
| Dimensiones [W×H×D] | 120×120×25 mm |
| Voltaje | 12V |
| Voltaje de inicio | 5V |
| Velocidad | 800~1800 R.P.M. |
| Tipo de rodamientos | Hidráulicos |
| Volumen aire movido | 42.17 CFM [Max.] |
| Presión estática | 1.7 mmH2O [Max.] |
| Vida estimada | 40,000 hrs |
| Nivel sonoro | 23 dBA [Max.] |
| Conector | RGB 4 pin, PWM 4 pin |
| Corriente | 0.14±10% A |
| Consumo | 1.68±10% W |
| Accesorios | 8 puertos RGB LED Hub × 1 ; Controlador remoto × 1 ; Cable conexión M/B RGB × 1 |
|
COMPATIBILIDAD
|
|
| Intel® | All Socket LGA 775/115x/1366/201x/2066 CPU (Core™ i3 / i5 / i7 / i9 CPU) |
| AMD® | All AM4/AM3+/AM3/AM2+/AM2/FM2+/FM2 CPU |
[nextpage title= «RAIJINTEK ORCUS: UNBOXING Y ACCESORIOS»]
El embalaje exterior del sistema de refrigeración líquida Raijintek Orcus 240 lo compone una caja de cartón blanca donde en esta zona frontal vemos una imagen del kit, además del logo del fabricante.
La zona trasera, de fondo negro incopora varias imágenes del kit, además de una tabla con las principales características técnicas.

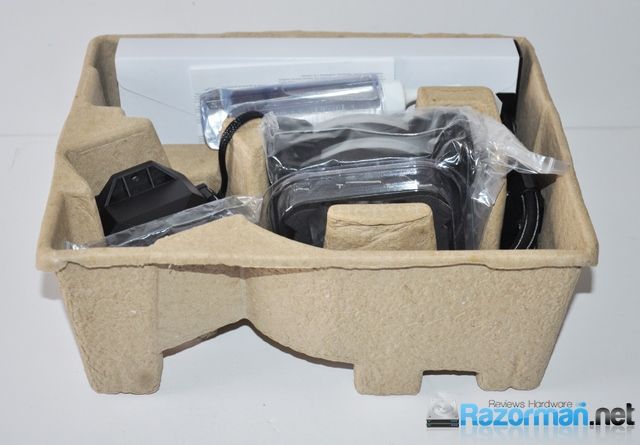

Al retirar el embalaje exterior, vemos que el kit viene dispuesto en un soporte de cartón.
ACCESORIOS
Encontramos una botella con líquido refrigerante para futuras reposiciones del mismo.

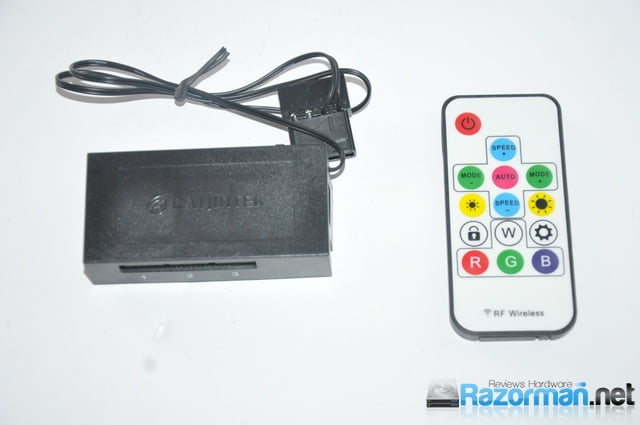

HUB de control de los ventiladores y mando a distancia.

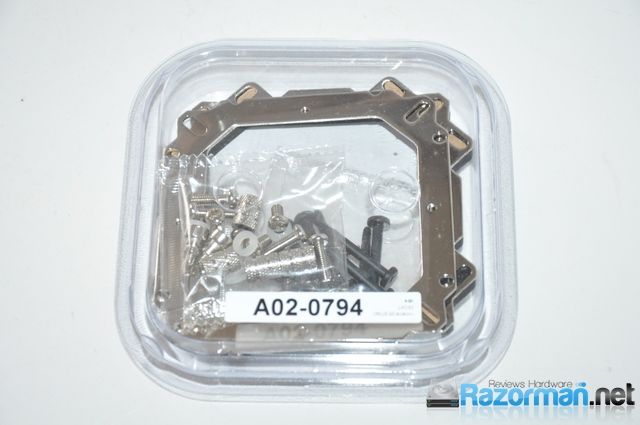

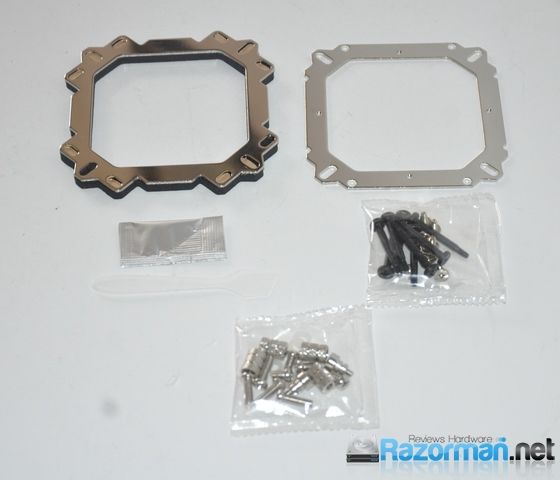

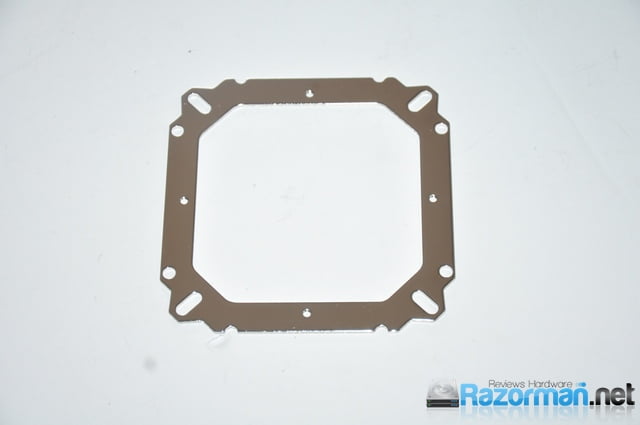

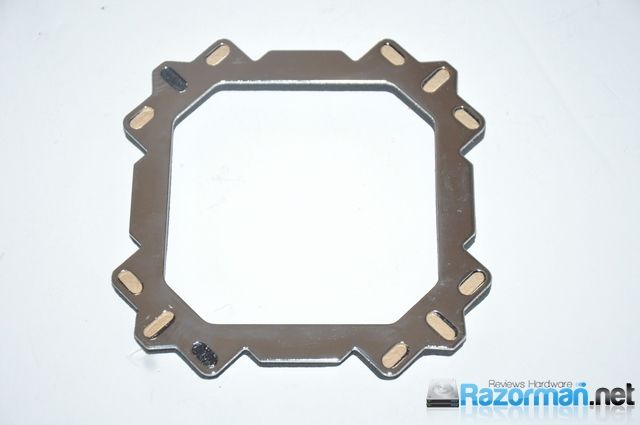

Backplate y accesorios para la instalación en los sockets AMD e Intel.

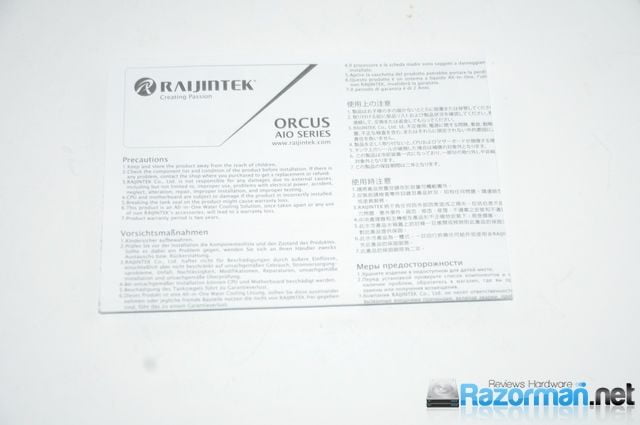

Manual de instrucciones multilenguaje

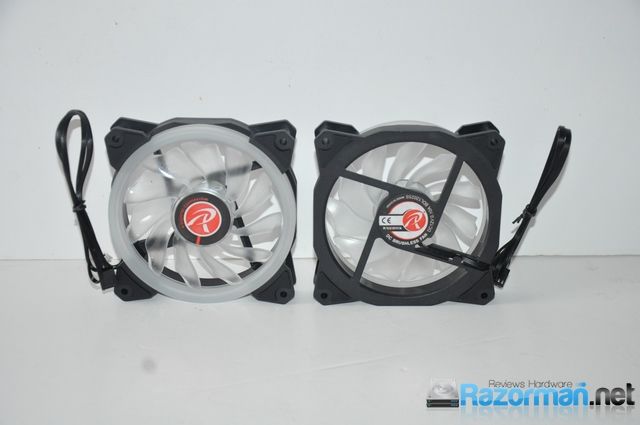

2 ventiladores firmados por Raijintek. Dispone de rodamientos hidráulicos que giran entre las 800~1800 R.P.M , generando 42.17 CFM , y una presión estática de 1.7 mmH2O, 23 dBa y una vida estimada de 40000 horas
[nextpage title= «RAIJINTEK ORCUS: EN DETALLE»]

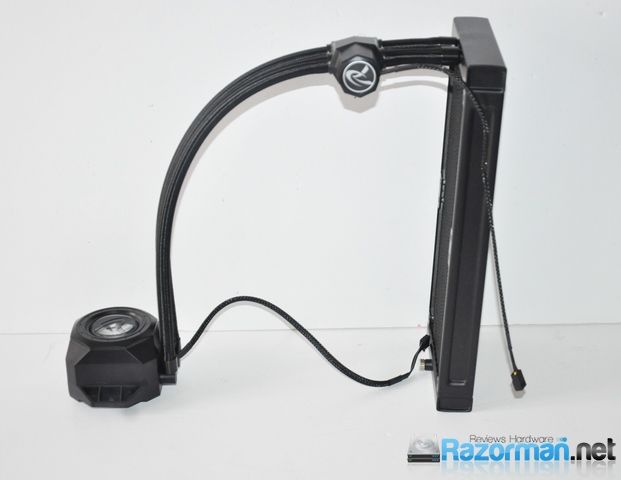

En esta imagen vemos el kit de RL en su totalidad. Destaca por la inclusión de la bomba en los tubos encargados del transporte del agua, un detalle que no habíamos visto hasta ahora. El peso total del conjunto llega hasta los 900 gramos. Calidad de materiales altísima y diseño atractivo y diferente.

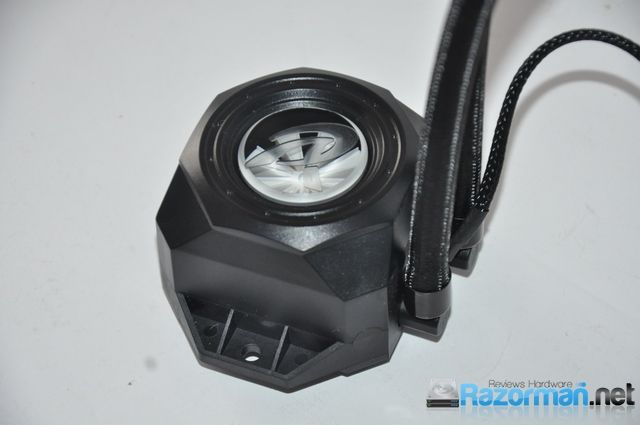

El tanque que va sobre el procesador dispone de una ventana transparente que permite controlar el nivel del líquido refrigerante. Vemos una hélice iluminada RGB que gira al estar en funcionamiento el sistema. Es compatible con los sockets más empleados y actuales: LGA 775/115x/1366/201x/2066 CPU (Core™ i3 / i5 / i7 / i9 CPU) y AM4/AM3+/AM3/AM2+/AM2/FM2+/FM2 CPU

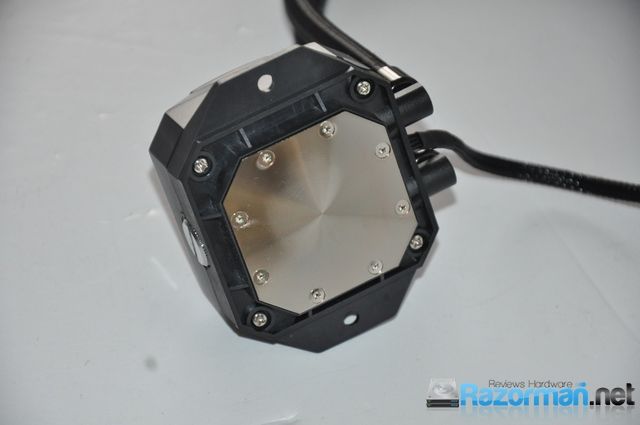

La base de cobre niquelado posee unos microsurcos de 0.1mm.

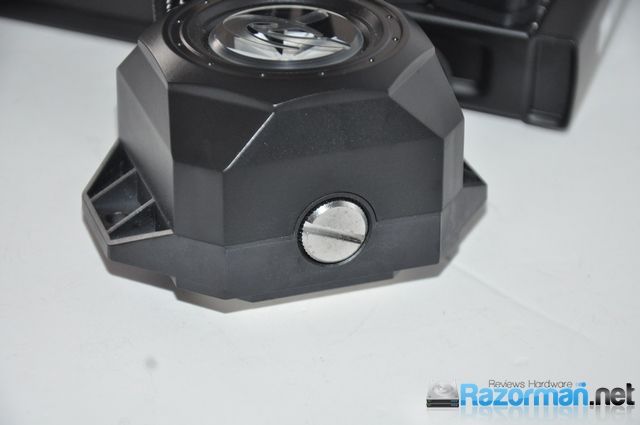

Detalle del tapón donde rellenaremos el nivel del líquido refrigerante en caso de ser necesario

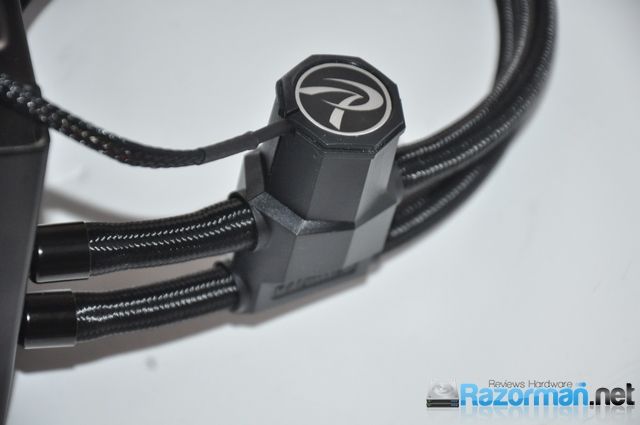

En la imagen vemos en detalle la curiosa bomba: su tamaño es de 69.5×40×33 mm y tiene rodamientos cerámicos. Es capaz de mover 66L/H , gira a 5000 rpm con un nivel sonoro de 25 dBa y su vida estimada es de 10000 horas.

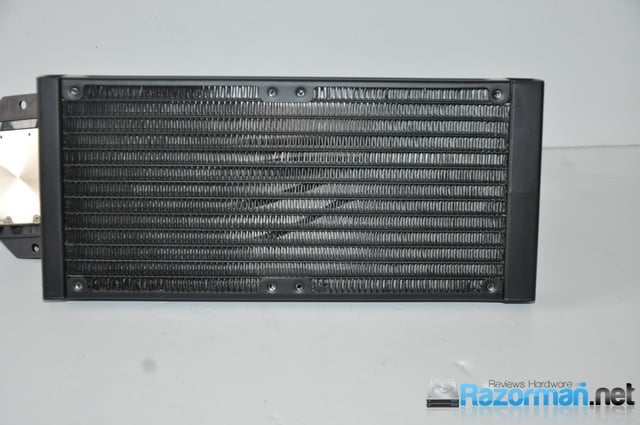

El radiador, de aluminio tiene unas dimensiones de 272×120×27 mm
[nextpage title= «RAIJINTEK ORCUS: INSTALACION»]

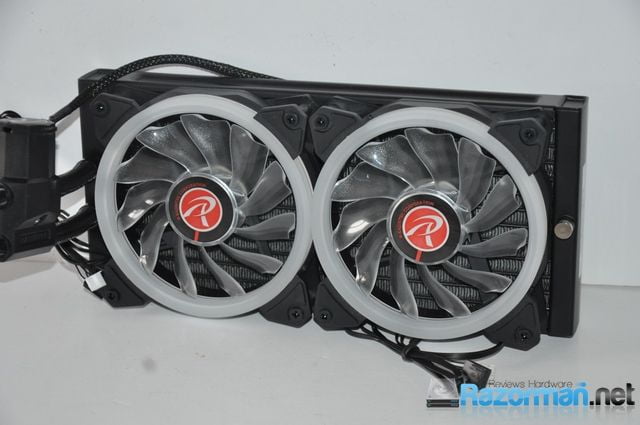

Hemos instalado el kit de RL en un sistema AM4. Colocaremos los ventiladores sobre el radiador fijándolos con los tornillos al efecto:
Colocaremos y fijaremos con sus tornillos el backplate trasero:
En nuestra placa base, haciendo uso de los tornillos suministrados:

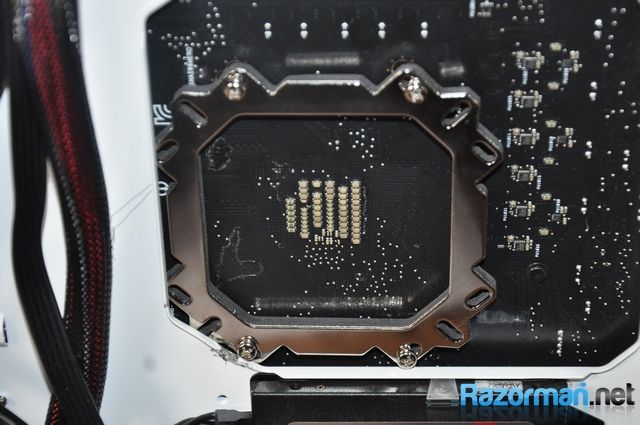

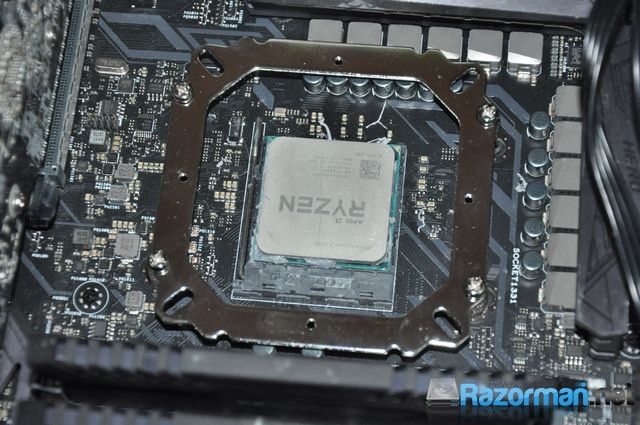

En la zona delantera de la placa base colocaremos las 4 arandelas y estas roscas metálicas que sirven de apoyo al siguiente elemento:
Este elemento sirve de sustento para el kit de RL a colocar sobre la CPU:
Fijaremos el componente con 4 tornillos:

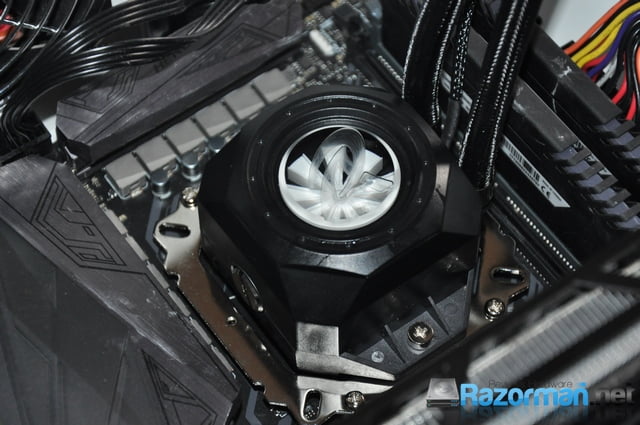

Y colocaremos el elemento sobre la CPU, fijándola con los tornillos laterales:
Ahora solo nos queda conectar todos los cables de alimentación de la bomba y ventiladores y los cables de conexion de los ventiladores al HUB.

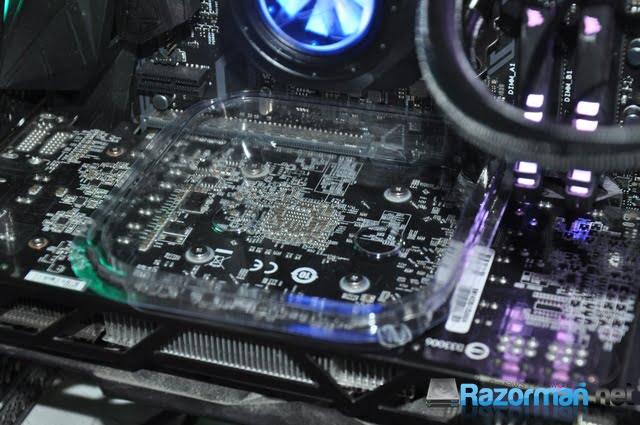

Por último os aconsejo colocar la bandeja de plástico suministrada también para evitar daños por pérdida de líquido a la tarjeta gráfica.
[nextpage title= «RAIJINTEK ORCUS: ILUMINACION»]

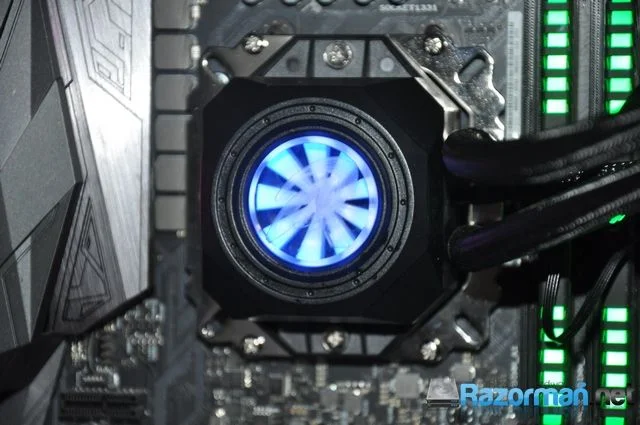

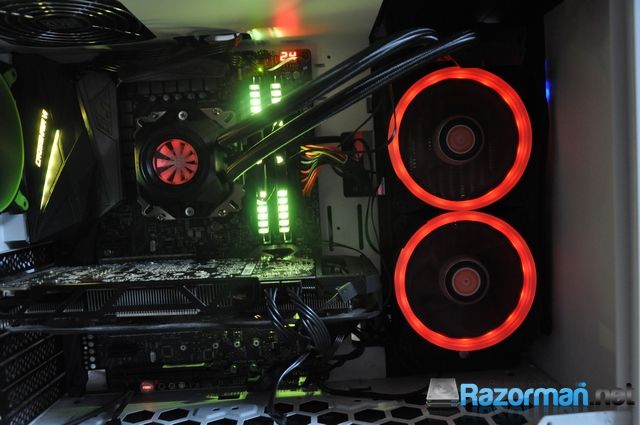

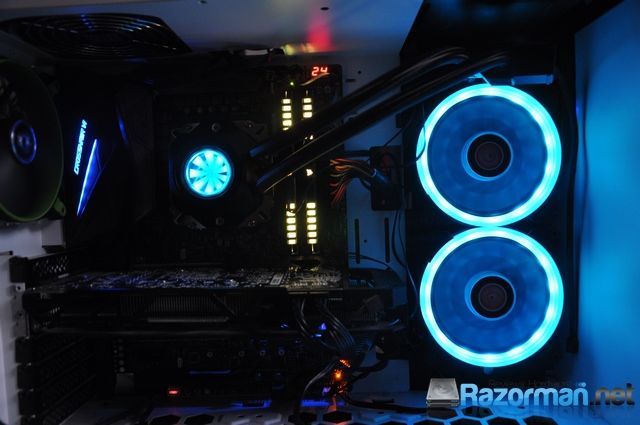

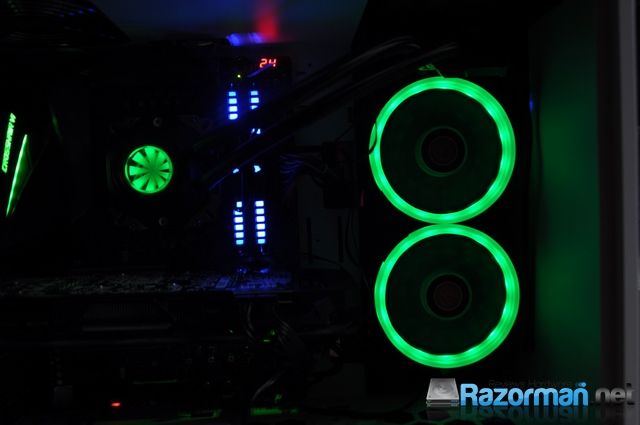

El sistema cuenta con iluminación RGB tanto en los ventiladores como en la hélice sobre el procesador por lo que las posibilidades de iluminación son prácticamente infinitas y quedando en consonancia con el interior de nuestro equipo:
[nextpage title= «RAIJINTEK ORCUS: PRUEBAS DE RENDIMIENTO»]
Para medir el poder de enfriamiento del sistema de refrigeración líquida vamos a utilizar un equipo compuesto por estos elementos
PLACA BASE: ASUS CROSSHAIR VI HERO
PROCESADOR: AMD RYZEN 7 1700
SOFTWARE DE MONITORIZACION: OCCT 4.5.0

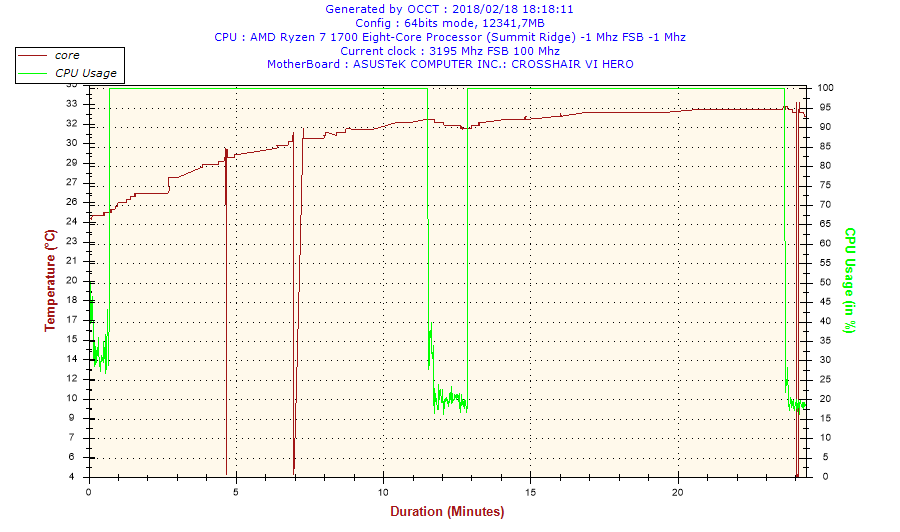

La metodología de pruebas es muy sencilla: arrancamos el PC y tras 10 minutos iniciamos OCCT 4.5.0 tomando entonces medición de la temperatura del procesador en IDLE – ver captura a continuación – e iniciamos el test de stress durante 30 minutos consecutivos obteniendo al final una gráfica de la temperatura máxima alcanzada por el procesador. La temperatura de la habitación era de 19ºC
El resultado ha sido bueno: en IDLE medimos 24.7ºC mientras que en FULL la temperatura máxima ha sido de 33ºC, unos valores francamente buenos para tratarse de un sistema de refrigeración líquida de doble radiador. En cuanto a sonoridad, ésta es bastante contenida, sólo percibiéndose el trabajo de los ventiladores en FULL, pero sin ser molesto este sonido producido, extendiéndose esta apreciación también a la bomba, sumamente silenciosa en su trabajo y que dudábamos del ruido que podría emitir, pues recordemos que gira a 5000 RPM.

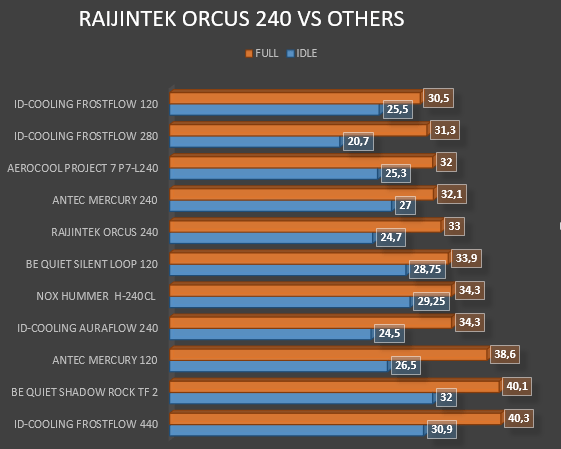

Vamos a comparar este rendimiento con el de otros modelos previamente analizados
El rendimiento del Kit Raijintek Orcus 240 es de la mitad de la tabla hacia los más prestacionales, con unos buenos 24.7ºC en IDLE y sus 33ºC en FULL.
[nextpage title= «RAIJINTEK ORCUS: CONCLUSIONES FINALES Y PUNTUACION»]
[taq_review]
El sistema de refrigeración líquida Raijintek Orcus 240 se distingue principalmente por la colocación de la bomba en los propios tubos encargados del transporte del líquido refrigerante y su completa iluminación RGB por mando a distancia. En nuestras pruebas se ha mostrado con unas prestaciones que lo colocan en la zona media-alta de nuestro ranking. Es un sistema muy silencioso tanto los ventiladores como la bomba, pasando totalmente desapercibido su funcionamiento.
El precio de este kit de RL Raijintek Orcus 240 es de unos 110 euros con envio en tiendas online
A FAVOR
- DISEÑO Y CALIDAD DE MATERIALES
- PRESTACIONESNOTABLES
- COMPATIBLE SOCKET AM4
- BAJA SONORIDAD
- BUNDLE INCLUIDO
- ILUMINACION RGB
EN CONTRA
