Analizamos el sistema de refrigeración líquida Raijintek EOS 240 RBW que incorpora la bomba en el propio radiador y con dos posibles dimensiones de radiador: 240 y 360mm para cubrir cualquier tipo de necesidad.
Muchas gracias a Raijintek por enviarnos el kit de RL AIO Raijintek EOS 240 RBW para esta review
RAIJINTEK EOS 240 RBW: CARACTERISTICAS TECNICAS
| DIMENSIONES RADIADOR | 287×120×29 mm
Peso: 790 gramos Capacidad: 150ml Diámetro Tubos: Exterior – 16mm Interior – 8mm Material: Aluminio TDP: 250W |
| CARACTERISTICAS BOMBA | Dimensiones: 120×32×32 mm
Rodamientos: Axiales cerámicos Potencia: 40 L/h Presión: 1.5 m3 Nivel sonoro: 30 dBa Vida Estimada: 50K horas Alimentación: Conexión SATA |
| CARACTERISTICAS VENTILADORES | Dimensiones: 120X120X25mm
Velocidad: 800/1800 rpm Rodamientos: Fluido Hidráulico Air Flow: 75 CFM Presión Estática: 2.3 mmH2O Vida Estimada: 40K horas Nivel sonoro: 28 dBa |
| CARACTERISTICAS COLDPLATE | Dimensiones: 68×65×40 mm
Material base: Cobre |
| SOCKETS COMPATIBLES | INTEL: LGA 775 / 115x / 1200 / 1366 / 201x / 2066 / 1700 CPU (Core™ i3 / i5 / i7 / i9 CPU)
AMD: AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 CPU |
[nextpage title= «RAIJINTEK EOS 240 RBW: UNBOXING Y ACCESORIOS»]
La presentación exterior del kit de refrigeración líquida Raijintek EOS 240 RBW lo compone una colorida caja de cartón de color de fondo verde agua, donde en esta zona frontal vemos una imagen completa del kit, además del logo del fabricante y el modelo.
En el resto de perfiles de la caja, encontramos una completa tabla con las principales características técnicas de este kit de refrigeración líquida.

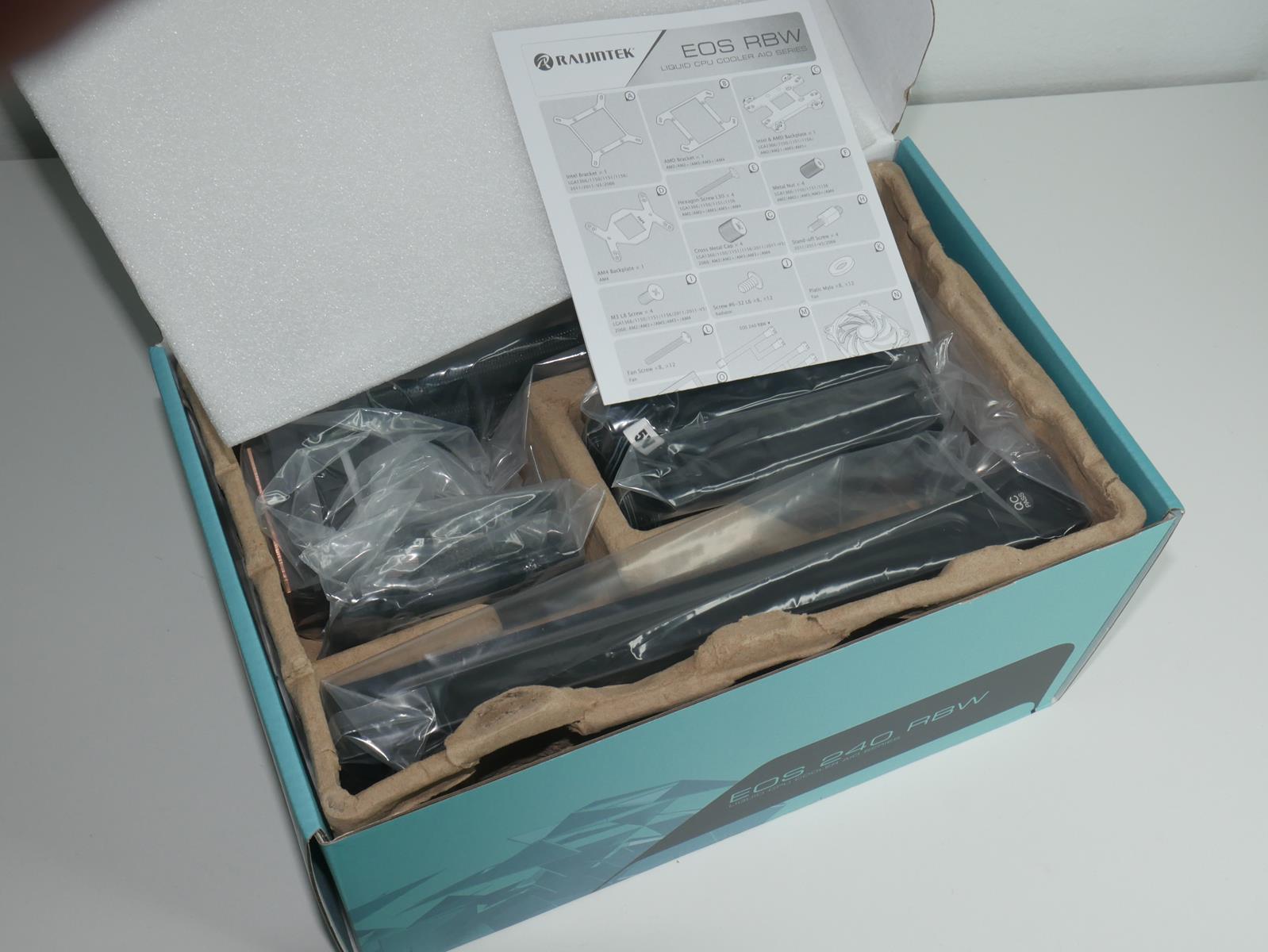

Al abrir la tapa del embalaje exterior vemos que todos los elementos que componen el sistema de rl vienen dispuestos en un soporte de cartón neutro y perfectamente protegidos también por unas bolsas de plástico.

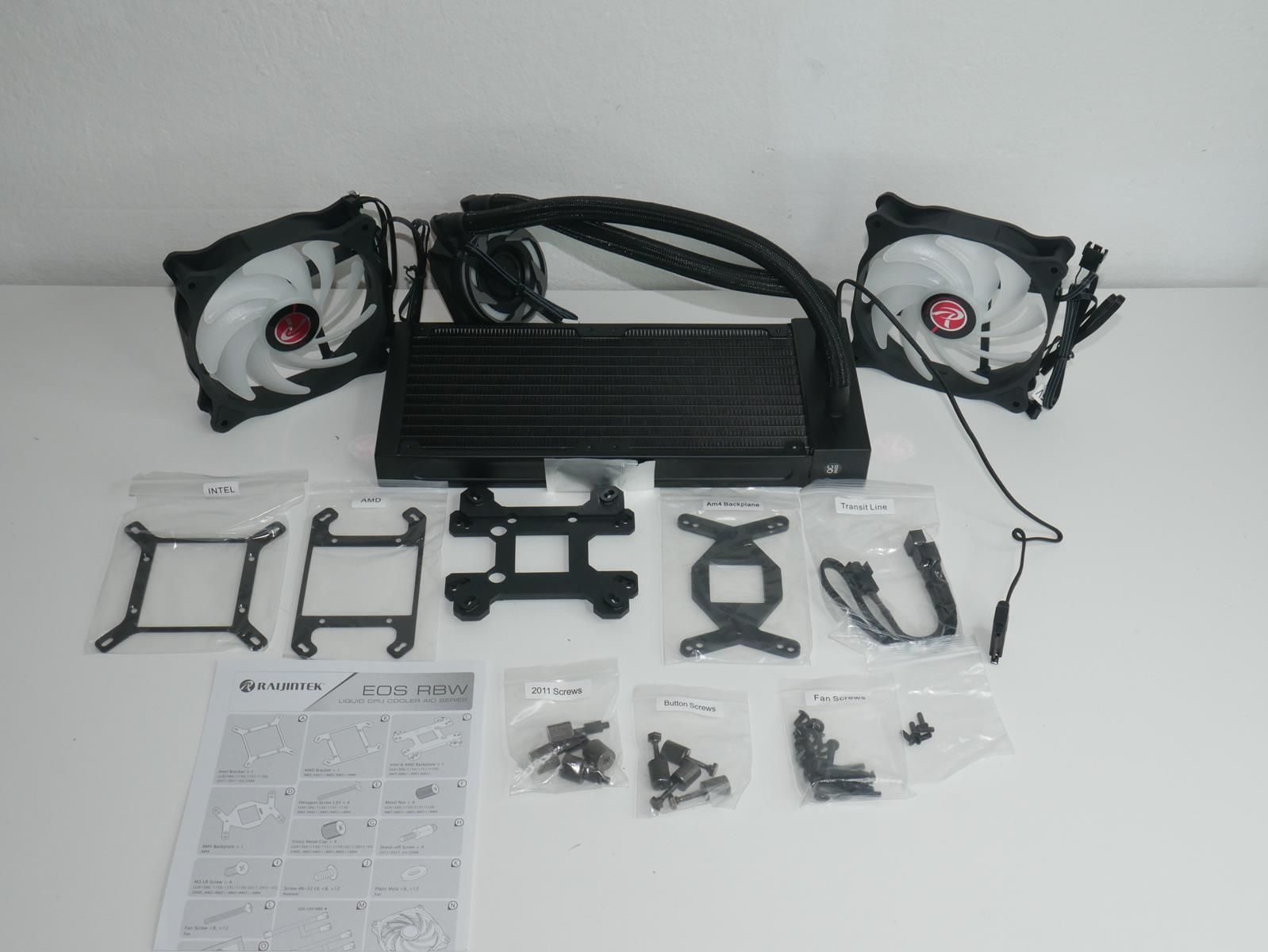

En la siguiente imagen vemos todos los accesorios que se incluyen con el kit:
- Compuesto térmico de un sólo uso.
- Manual de instrucciones
- Tornillería diversa y elementos necesarios para la instalación.
- Varios backplates para Intel y AMD
- Conector Y para los ventiladores
- 2X ventiladores Raijintek 120mm
[nextpage title= «RAIJINTEK EOS 240 RBW: DISEÑO»]

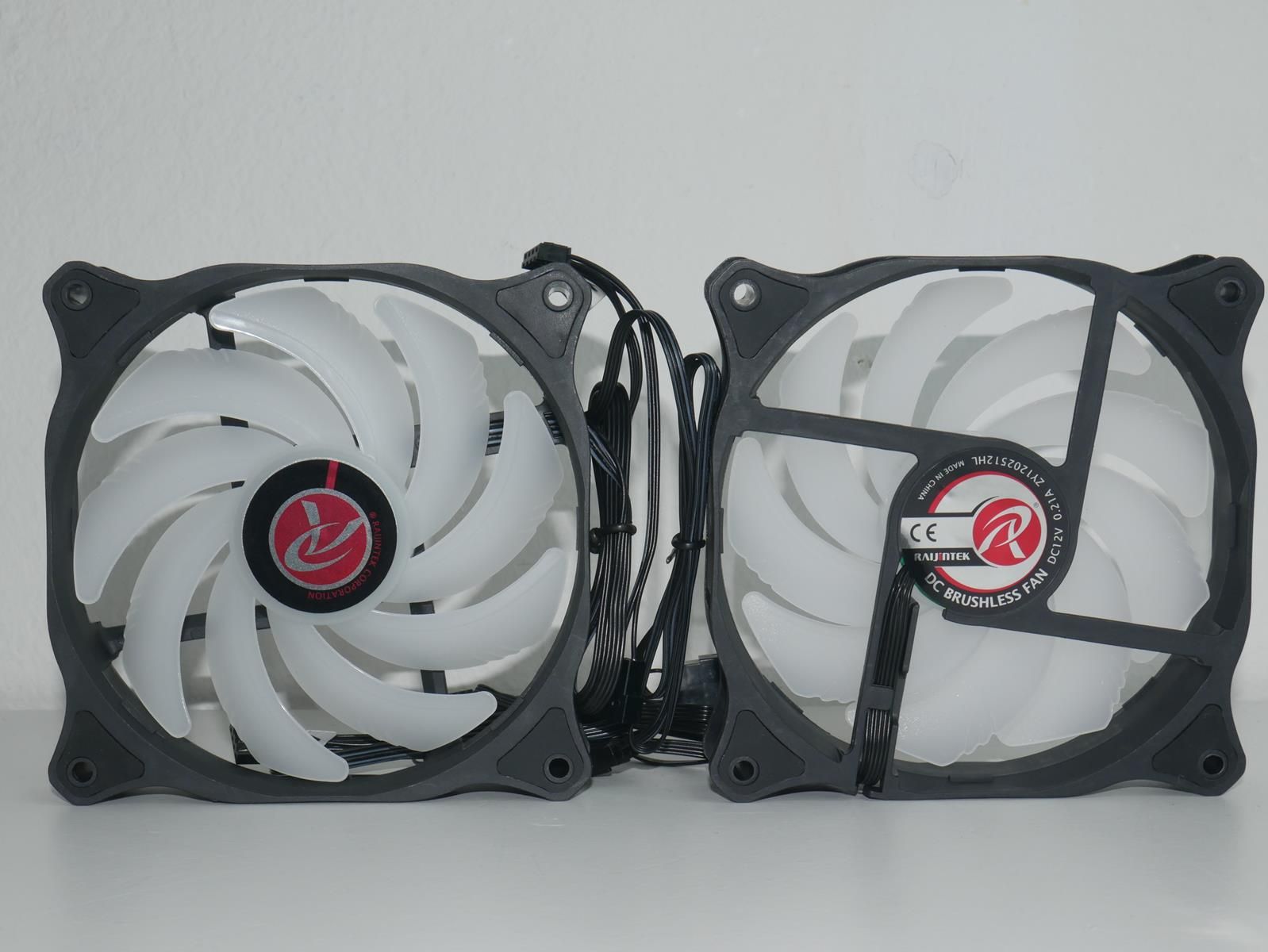

Comenzamos el repaso a los elementos que componen el kit por los dos ventiladores: ambos firmados por Raijintek, tienen un diámetro de 120mm.
Entre sus características destacamos que gracias a su función PWM giran entre las 800/1800 rpm con rodamientos hidráulicos con una durabilidad de 40K horas.
Las aspas disponen de un total de 9 elementos translúcidos con iluminación ARGB, capaces de generar hasta 75 CFM y con una presión estática un tanto discreta de 2.3mm H2O y un nivel sonoro contenido de 28 dBa.

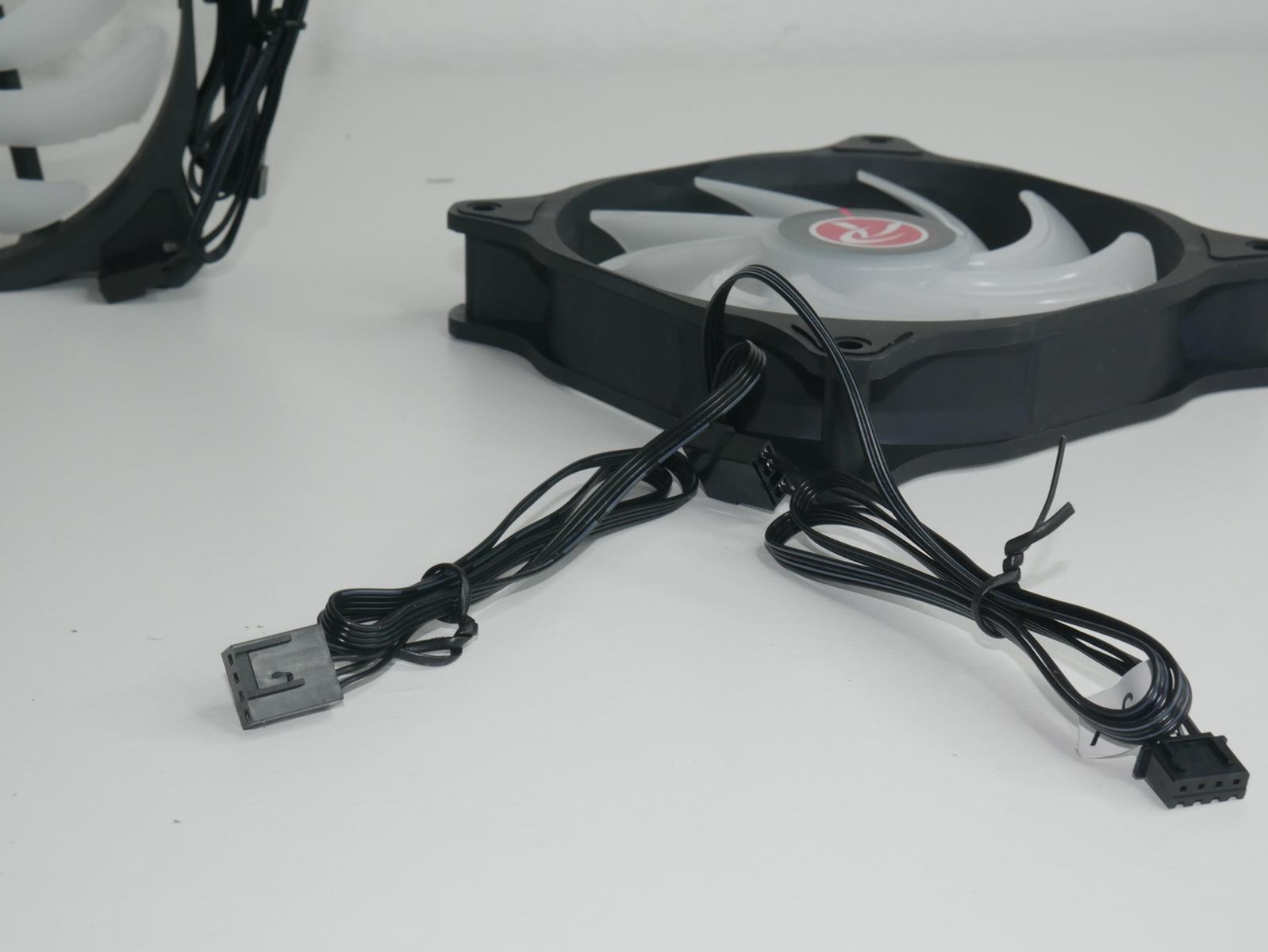

Detalle del conector de 4 pines con función PWM y para la iluminación de los ventiladores encontramos un conector ARGB de 5V
La gama EOS de Raijintek se compone de 2 modelos: radiador de 240mm y 360mm . Su diseño contempla un color negro tanto en el radiador como en los tubos encargados de transportar el líquido, y la inclusión de la bomba en el propio radiador, redundando así en un coldplate de reducido tamaño como veremos más adelante.
No podemos poner ningún pero a la calidad de materiales del kit, todo lo contrario, es una de sus virtudes sin duda. El radiador tiene unas dimensiones de 287×120×29 mm y un peso de 790 gramos al estar construido en aluminio. Su capacidad interior es de 150ml y no es posible cambiar el líquido refrigerante.

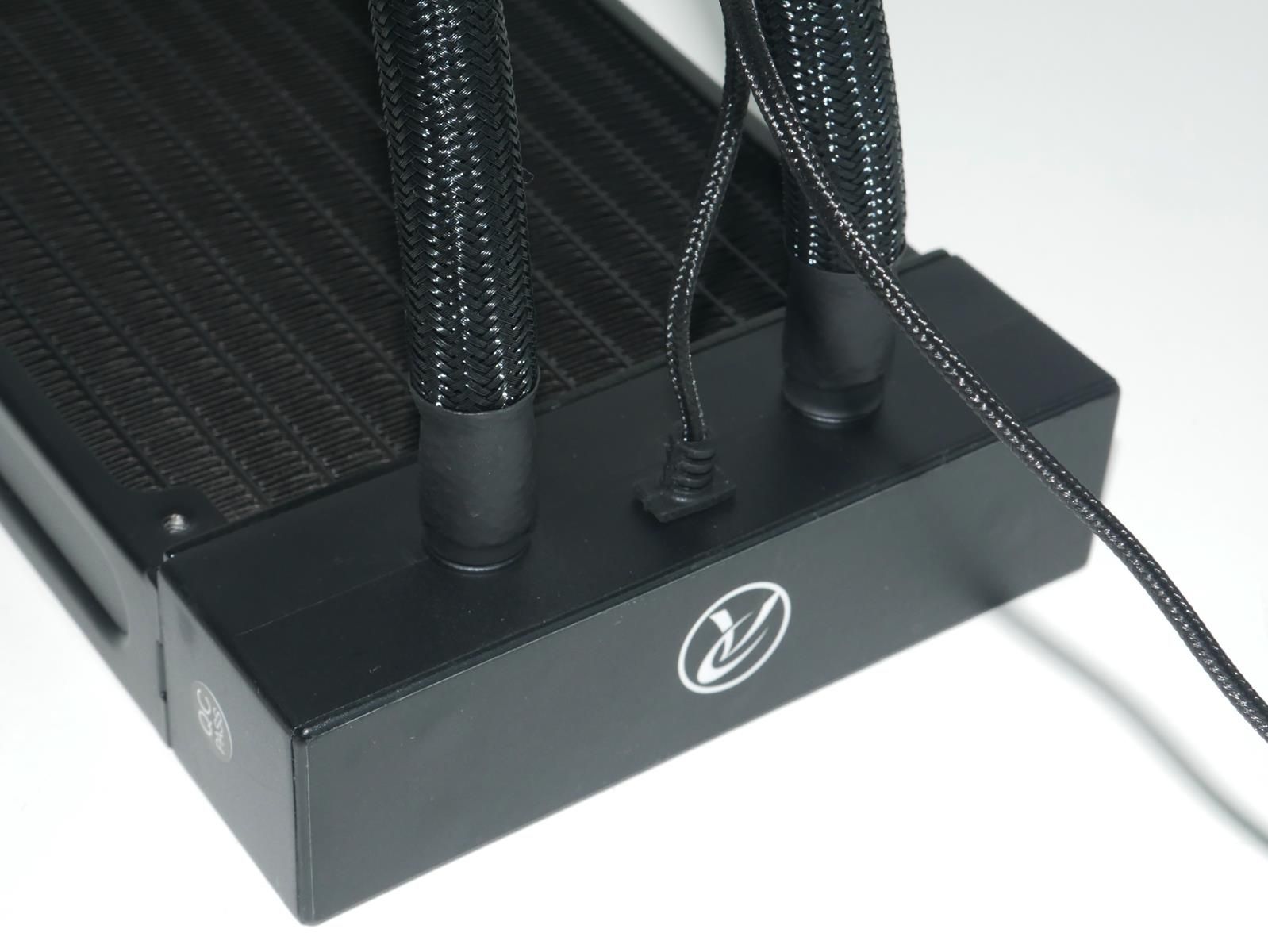

Los tubos son de teflón reforzado, con una longitud de 375mm y un diámetro exterior de 16mm e interior de 8mm. En cuanto a la bomba que vemos incrustada en el diseño propio del radiador, tiene unas dimensiones de 120X32X32mm, con rodamientos cerámicos que aseguran una longevidad de 50K horas.
Otras características destacables es su velocidad de rotación de 4500 rpm, una sonoridad de 30 dBa y cuya potencia permite un bombeo máximo de líquido de 40L/H y una presion de 1.5 Metros.

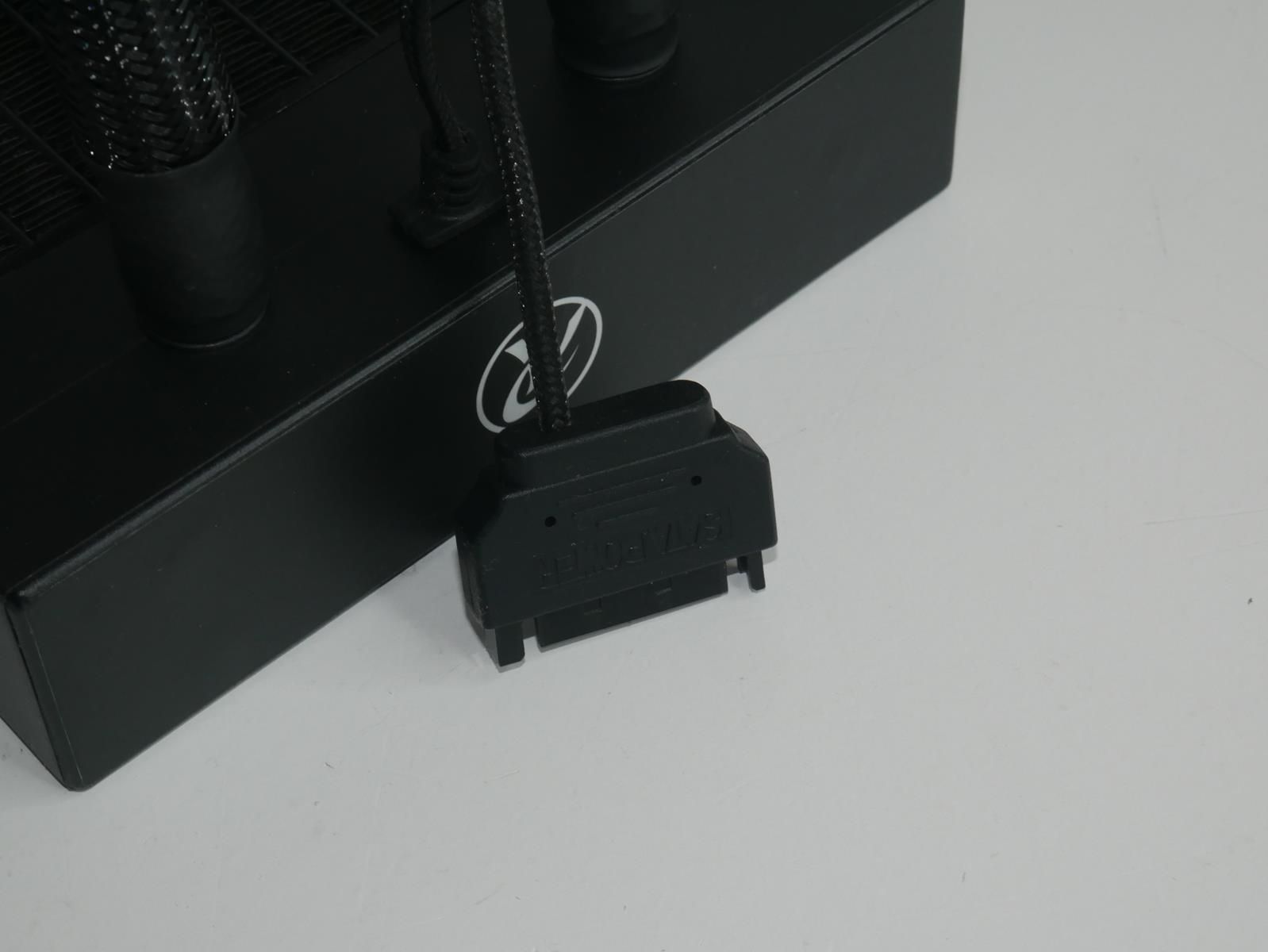

La bomba se alimenta directamente de la fuente de alimentación mediante un conector SATA.

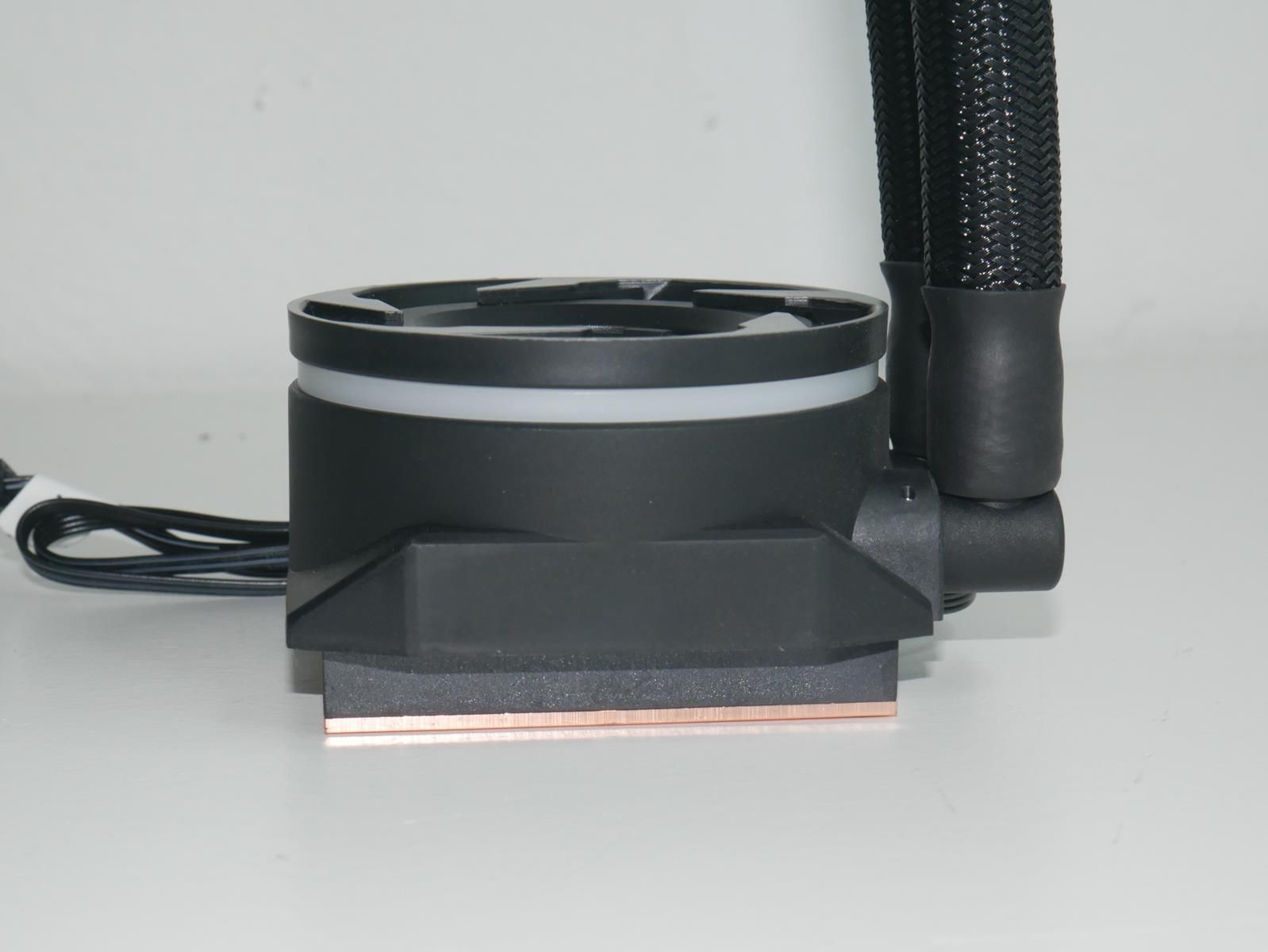

Pasamos al coldplate, que está construido de material plástico con una base de cobre. tiene unas dimensiones de 68×65×40 mm

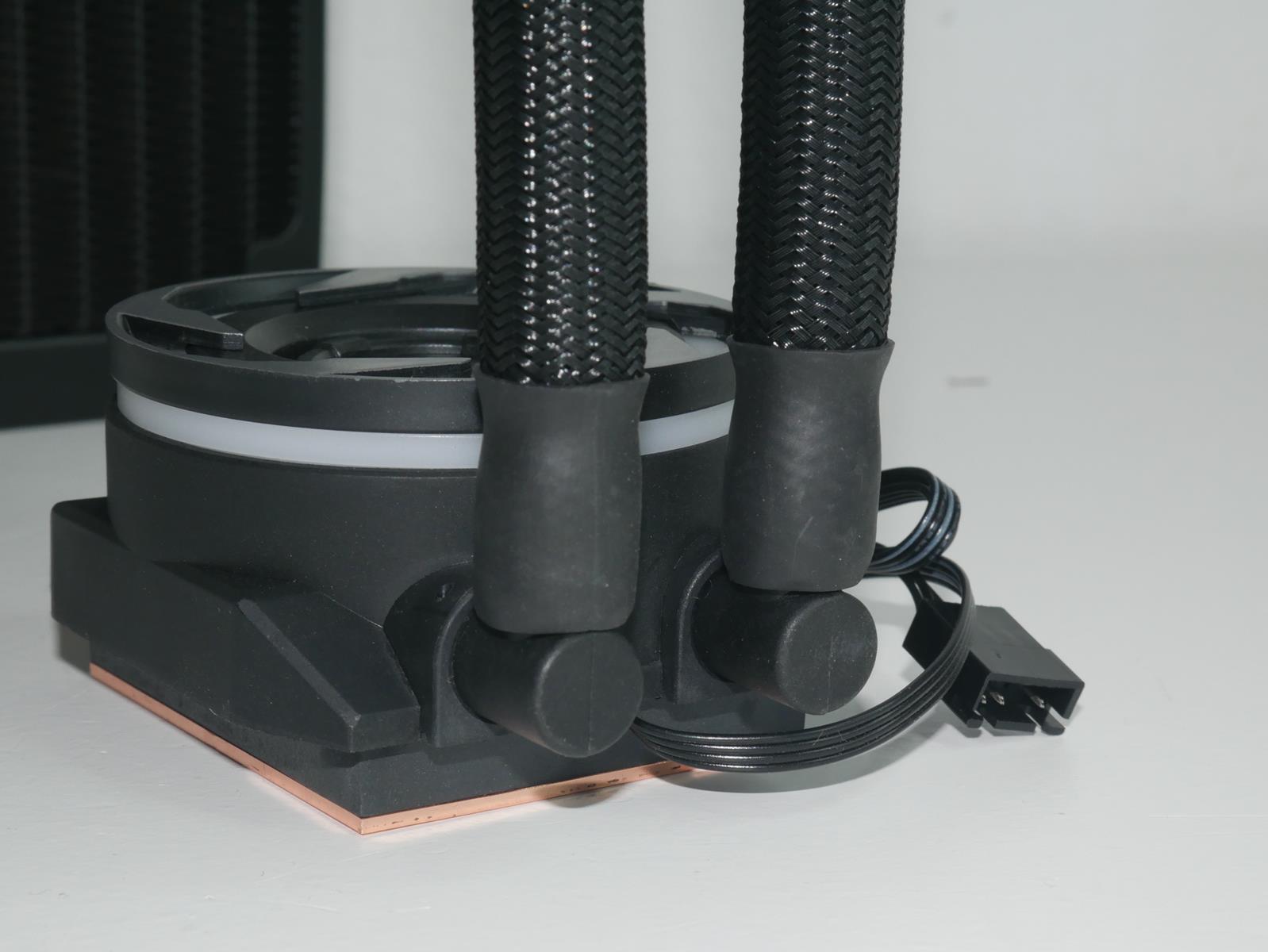

Los tubos se conectan a este coldplate mediante unos codos de plástico que permiten una cierta rotación.

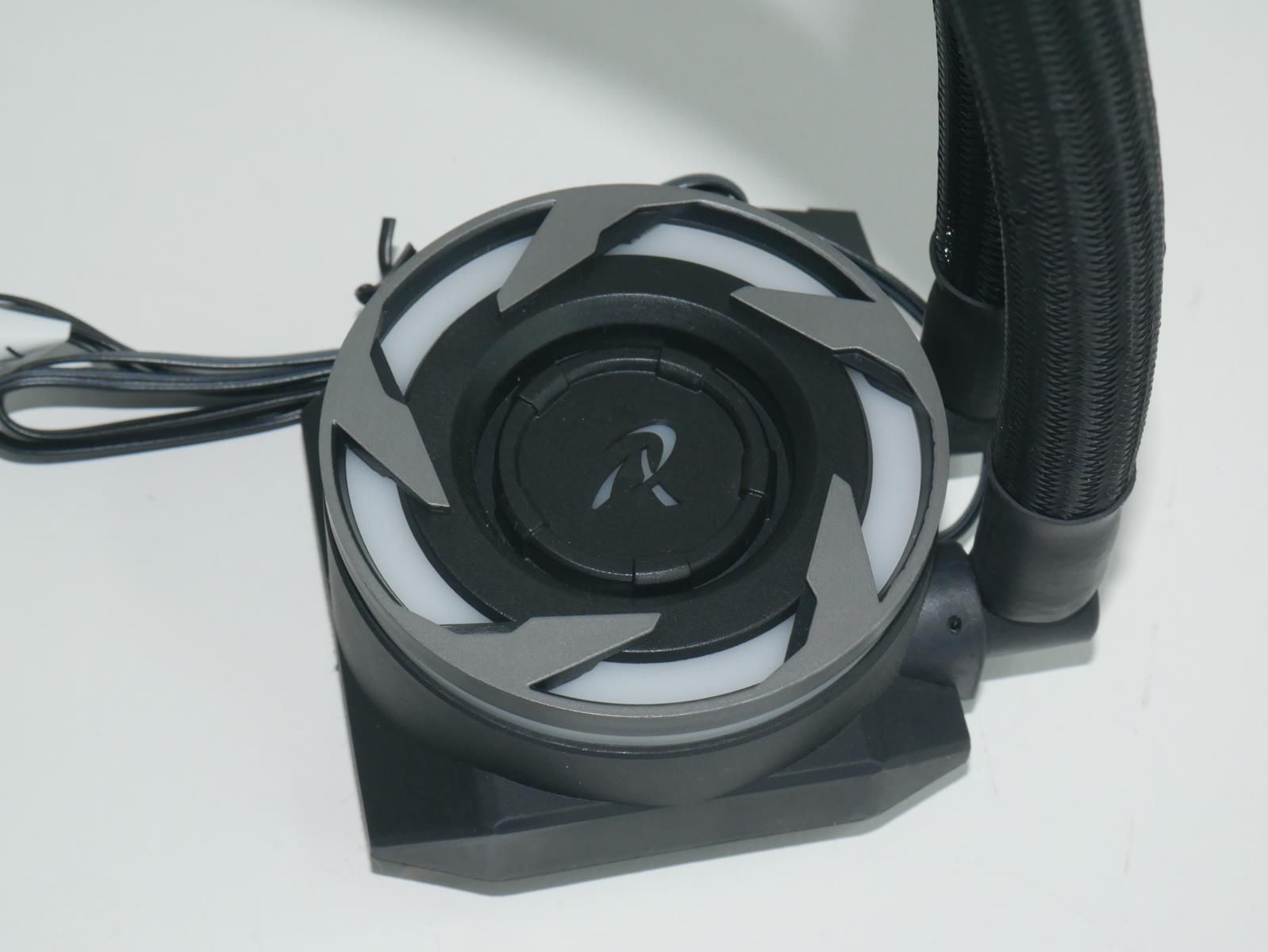

La zona superior de este coldplate tiene una agresiva forma con un led circular y la R de Raijintek en el centro, iluminados ambos mediante Leds.

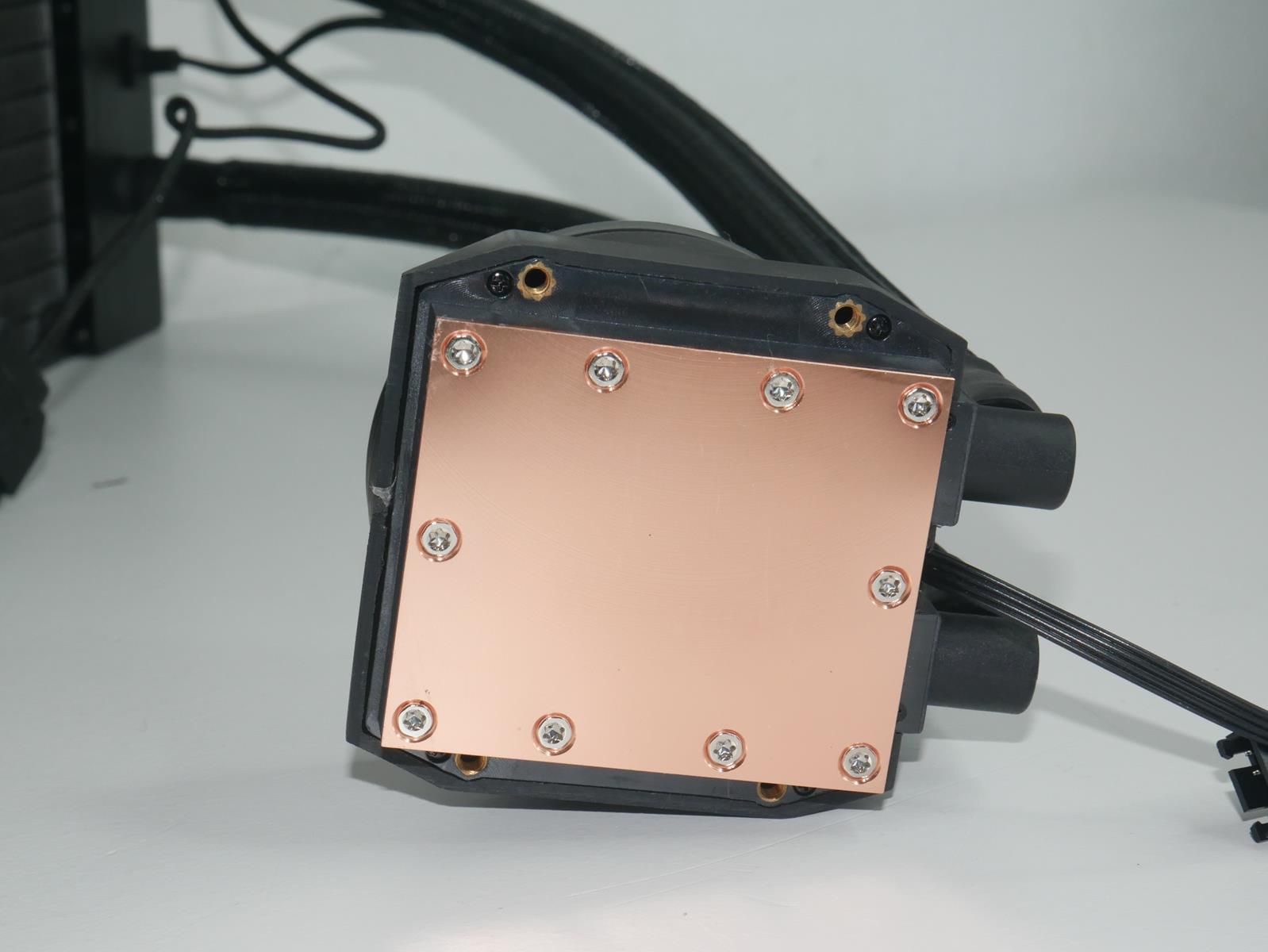

El coldplate de cobre tiene unas buenas dimensiones – la superficie de los procesadores AM4 lo exige – y es compatible con los principales sockets del mercado:
INTEL – LGA 775, 115X, 1200, 1366, 201X, 2066, 1700
AMD – AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2

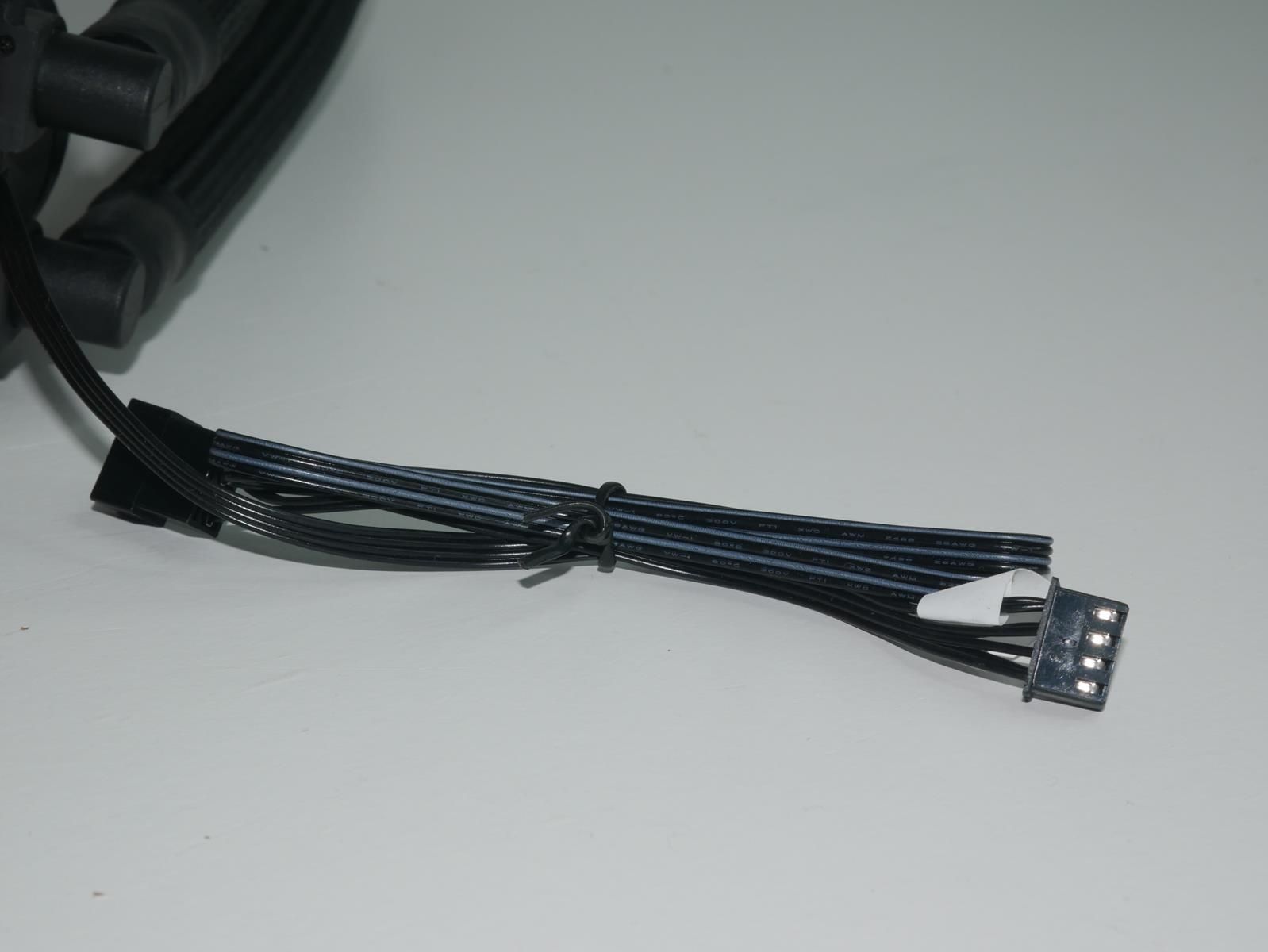

Para la iluminación ARGB de este backplate encontramos un conector de 5 V y 3 pines macho/hembra.
[nextpage title= «RAIJINTEK EOS 240 RBW: INSTALACION E ILUMINACION»]
Esta vez vamos a estrenar nuestro nuevo setup de pruebas, que se distingue por su potencia y que no pondrá las cosas nada fáciles a este kit de RL Raijintek.

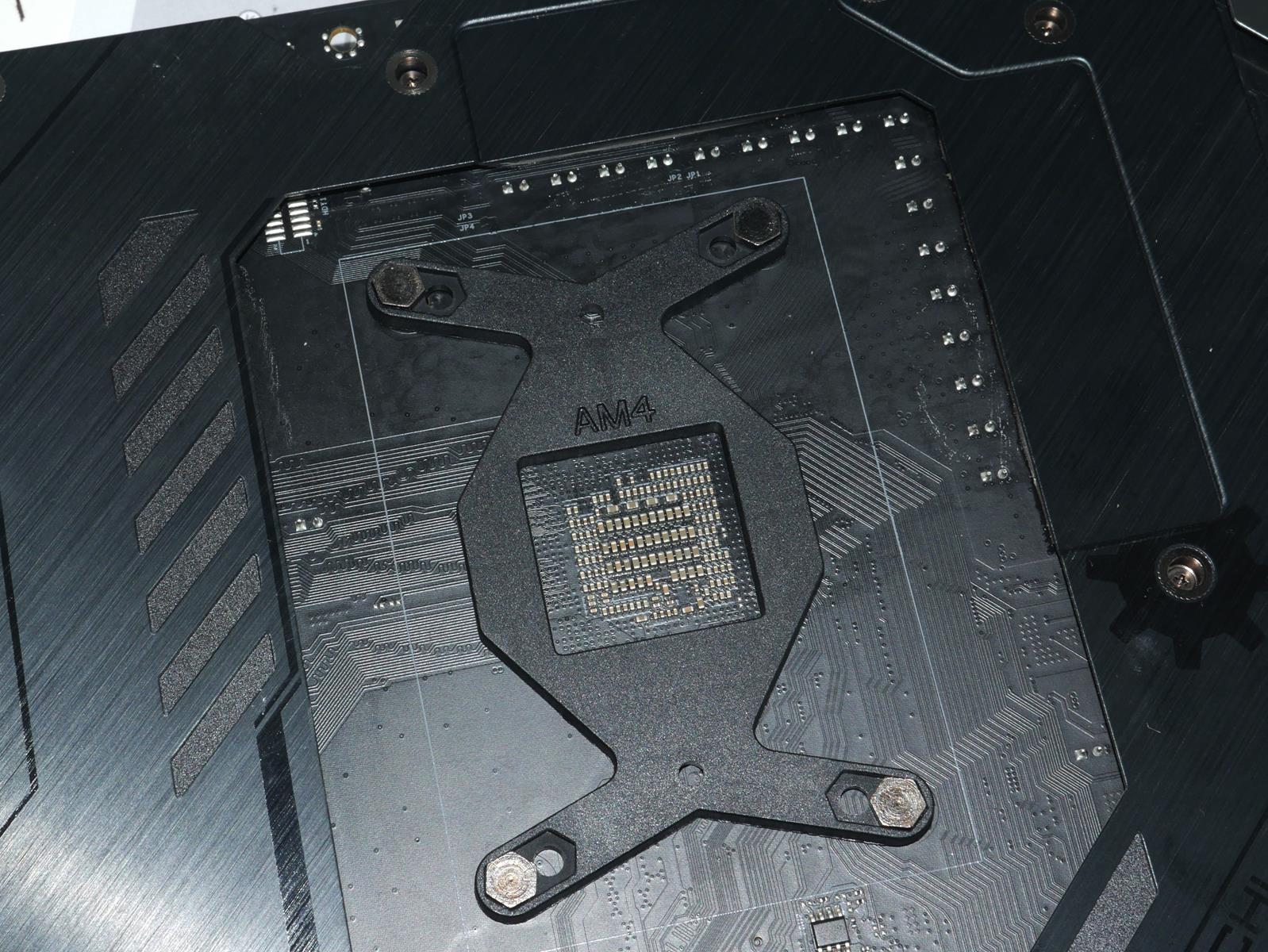

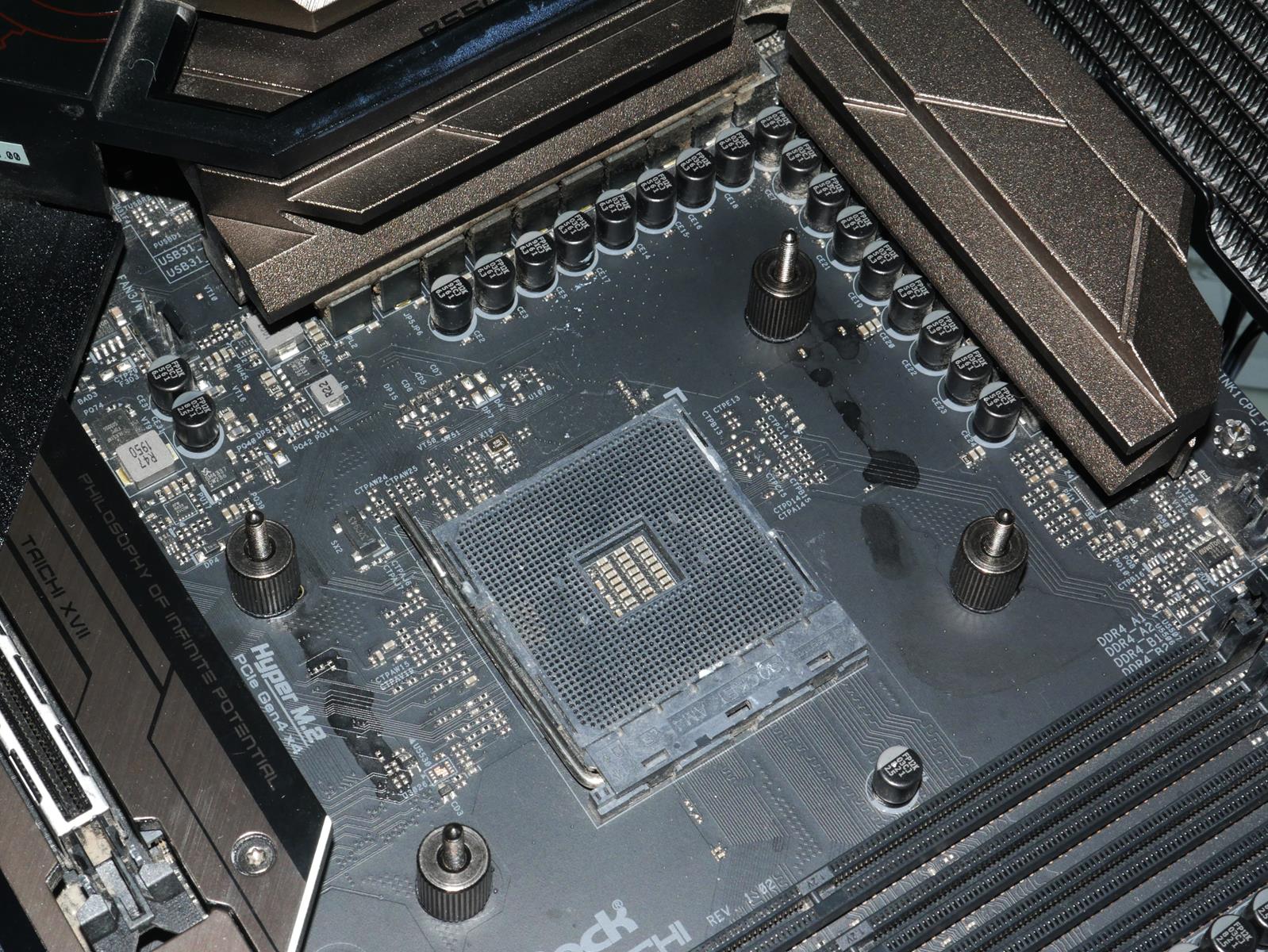

El setup está formado por un procesador AM4, por lo que el primer paso será obviamente colocar el backplate trasero específico de este socket en nuestra placa base y también los 4 tornillos que nos serviran de guía para el resto de la instalación.
Ahora colocaremos estos soportes metálicos circulares enroscándolos en los 4 tornillos:

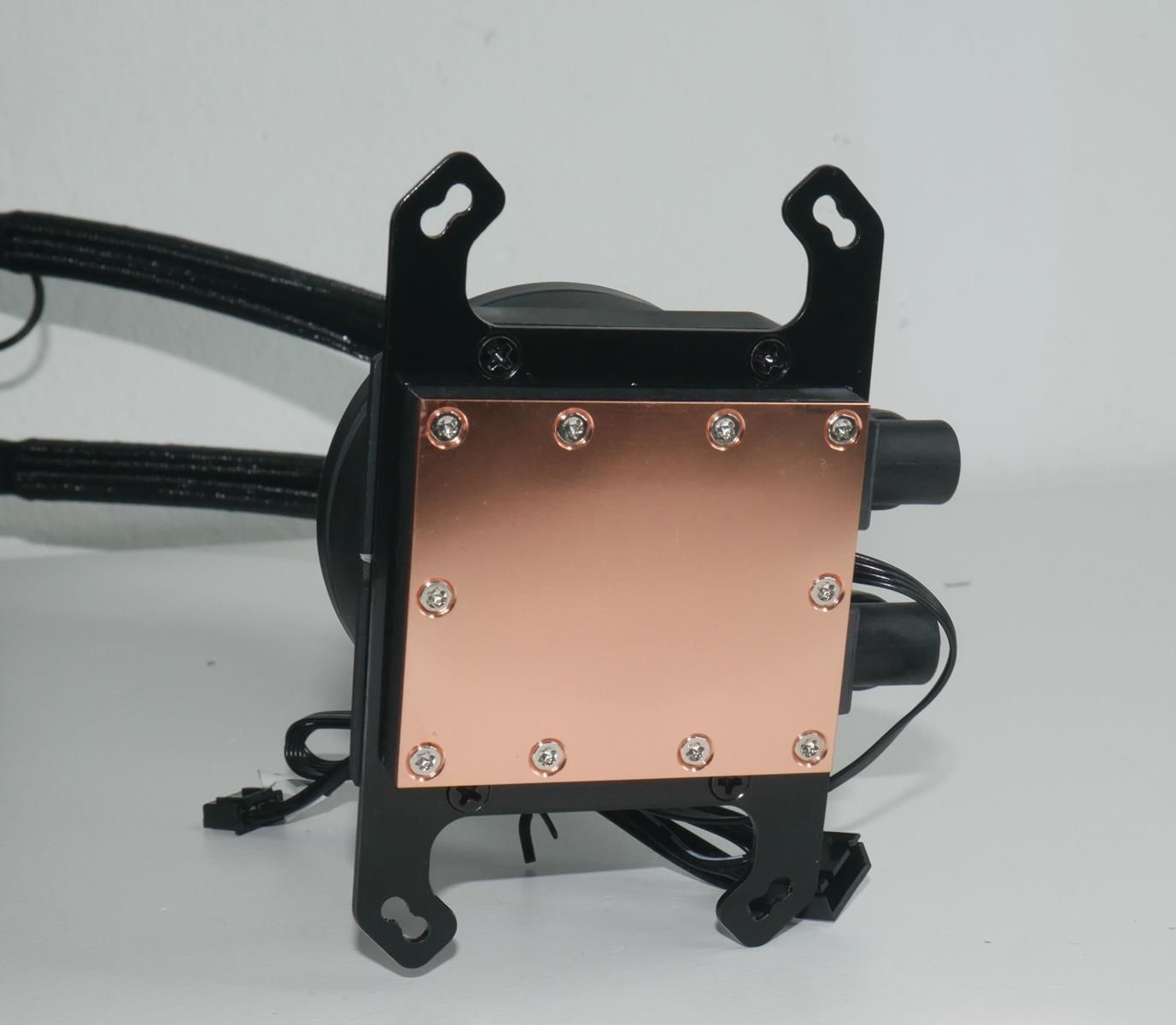

También tendremos que colocar este bracket específico para AMD en el coldplate del kit de refrigeración líquida.
No os olvidéis de colocar pasta térmica sobre el procesador y ahora sólo nos queda ya colocar el coldplate sobre el procesador y fijarlo con las 4 tuercas que vemos en la imagen.

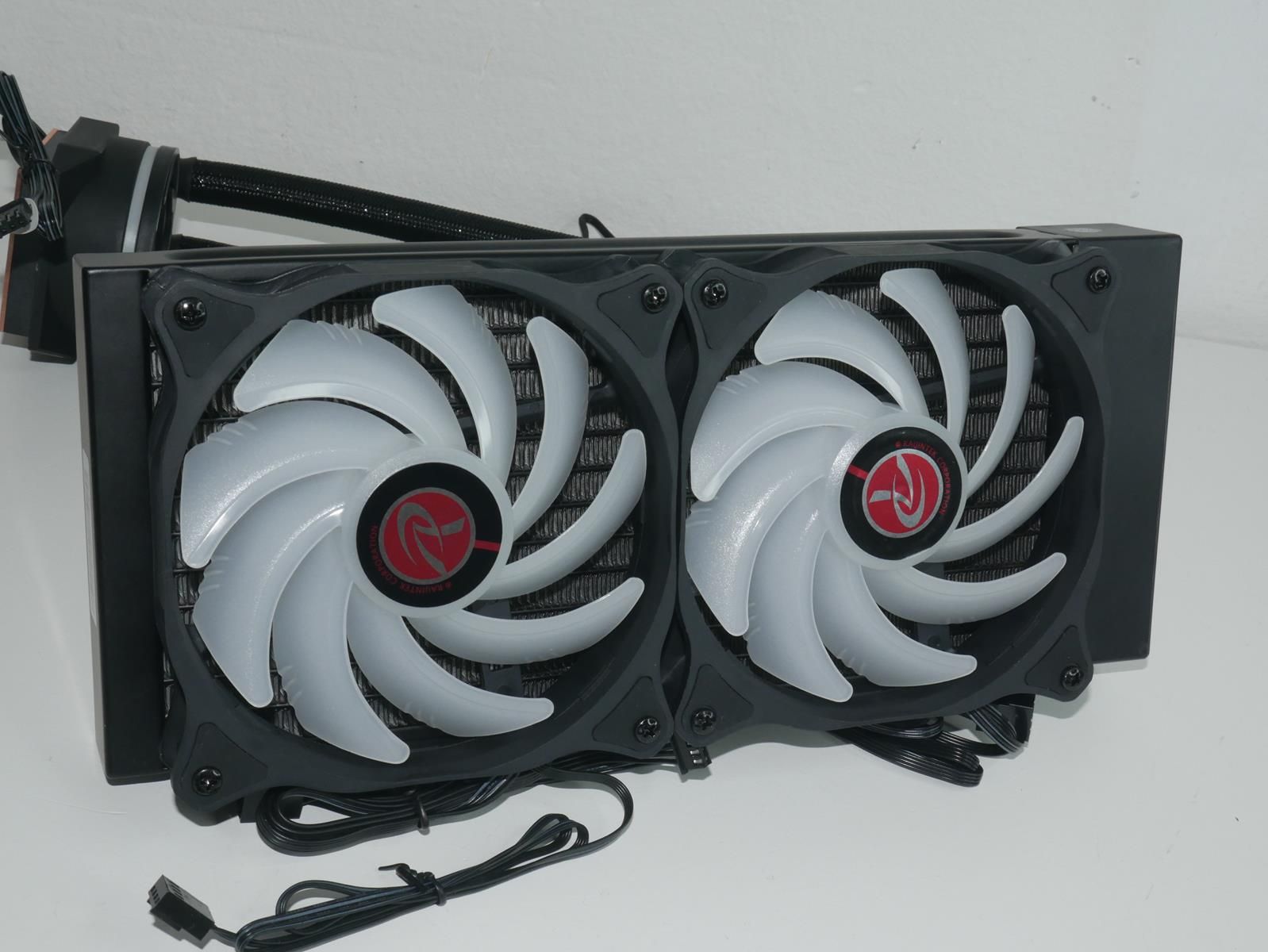

También tendremos que fijar los dos ventiladores al radiador y efectuar todas las conexiones entre sí tanto de los ventiladores como del coldplate a la placa base:

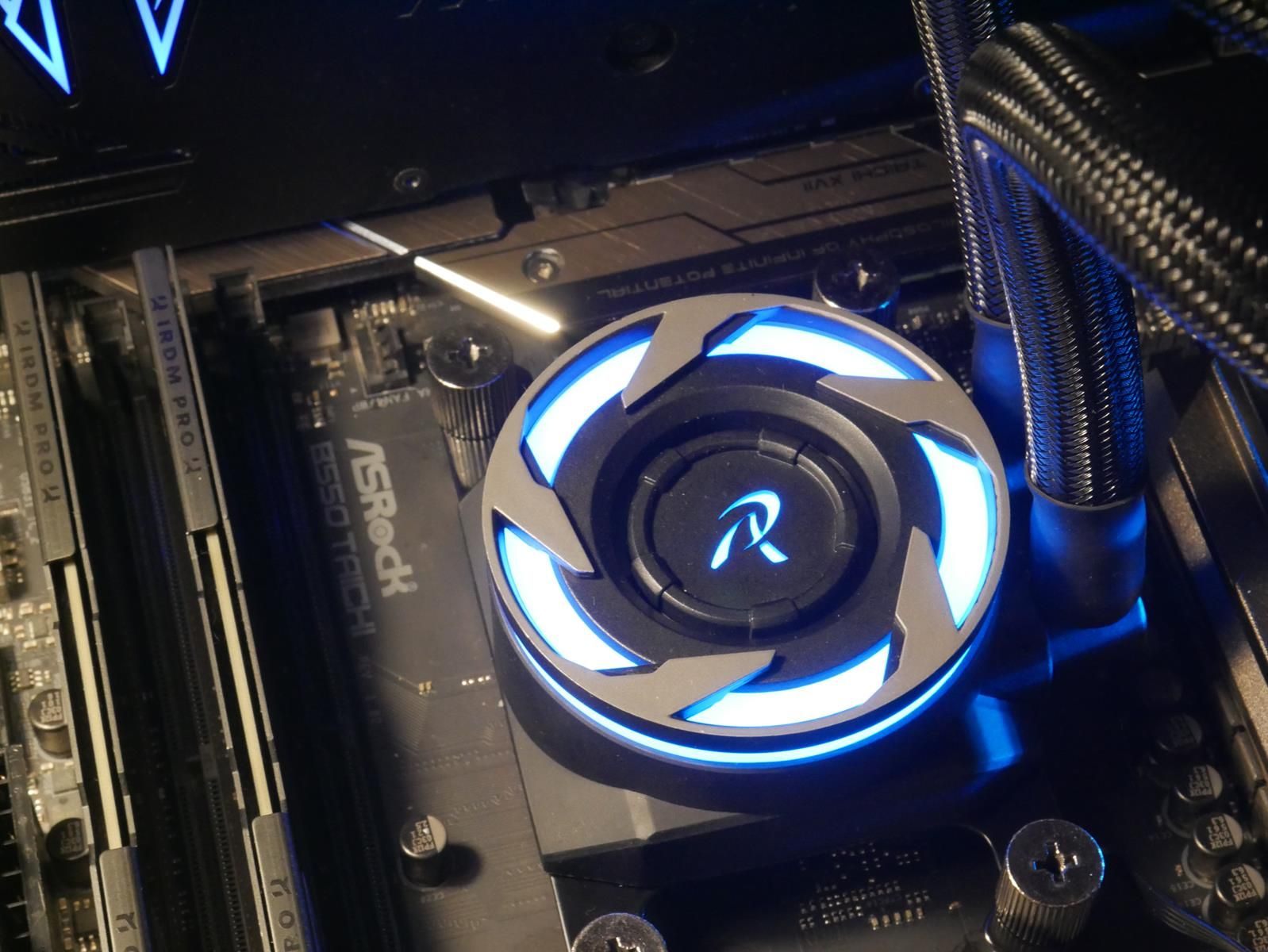

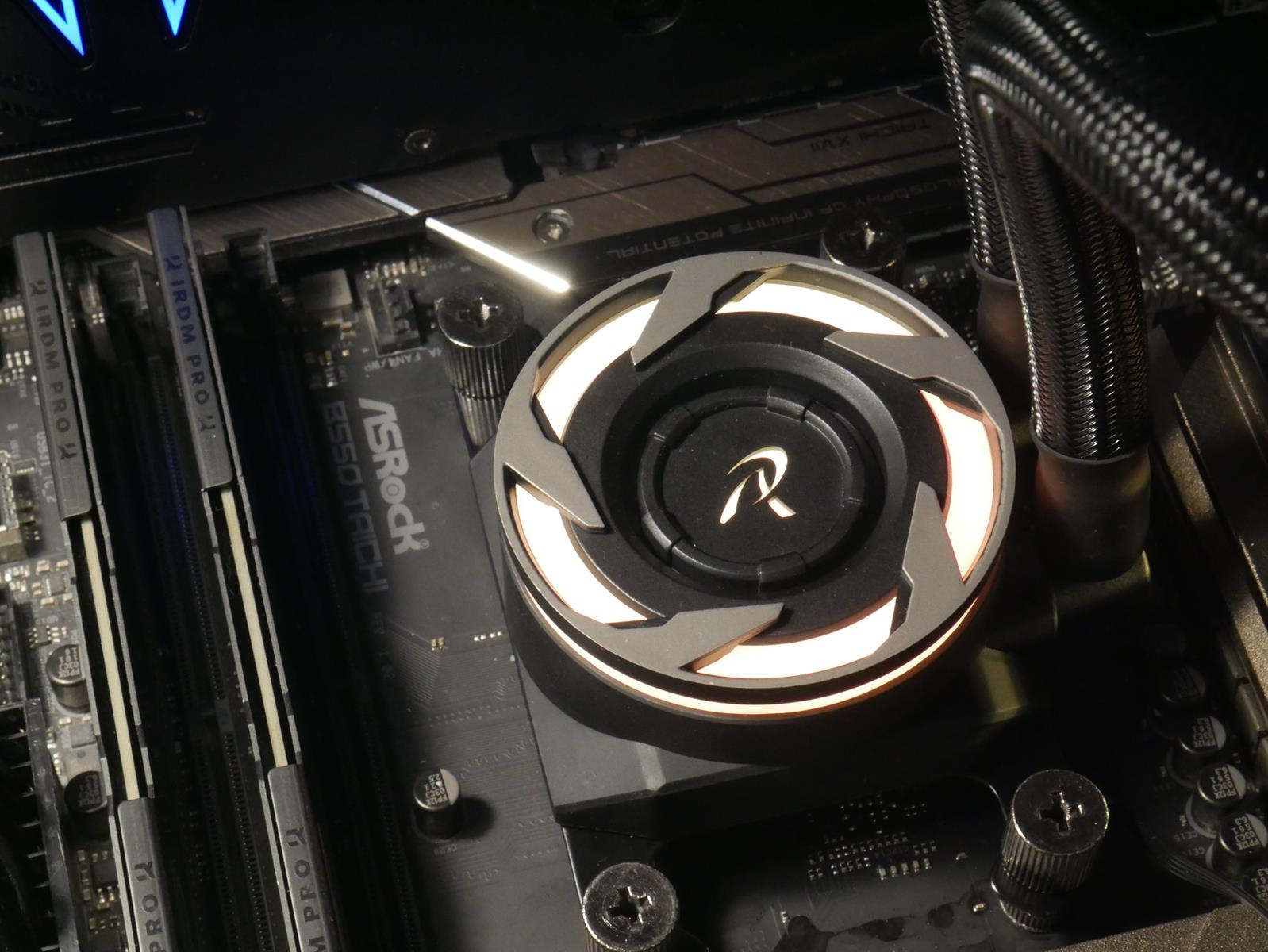

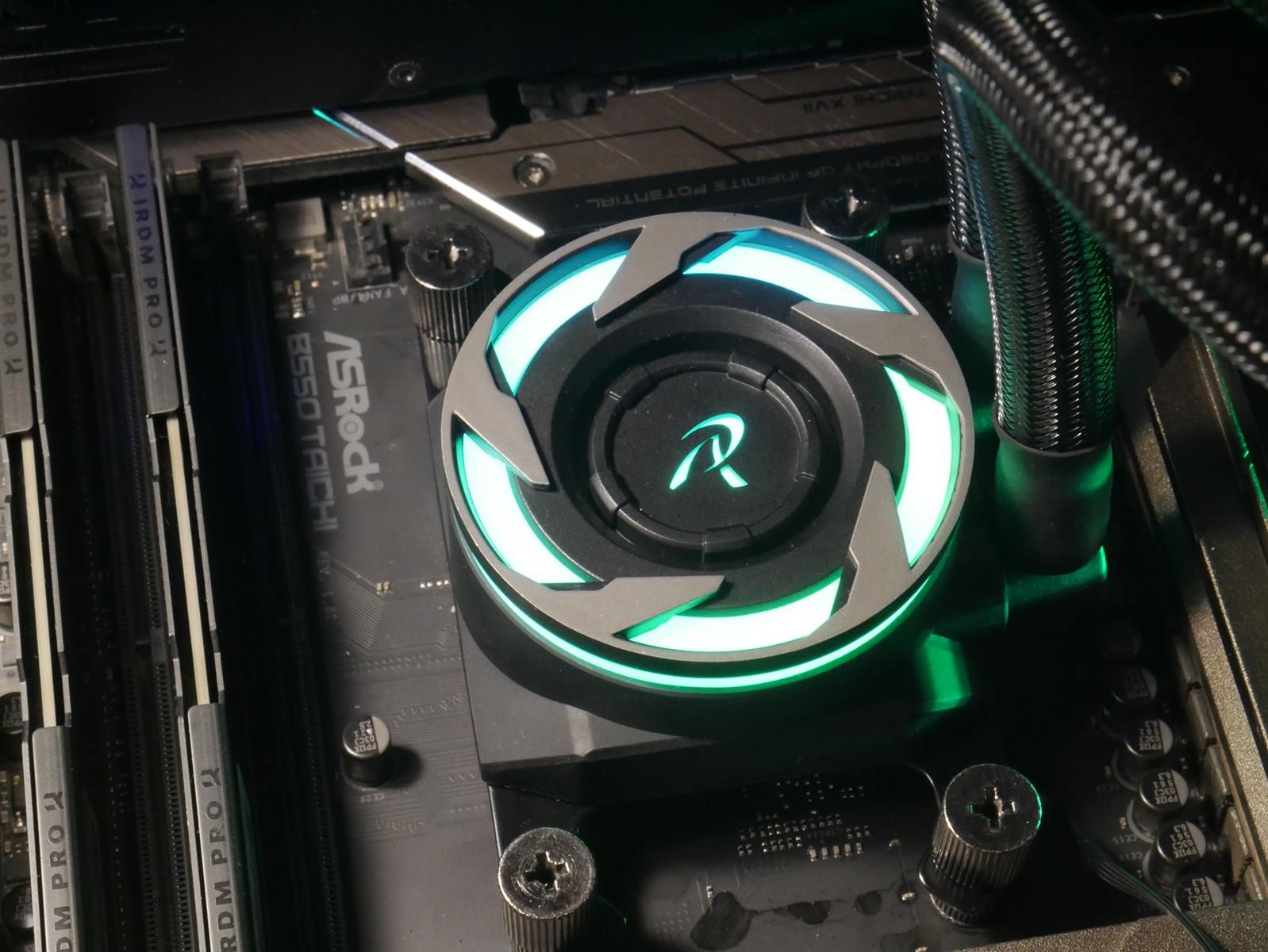

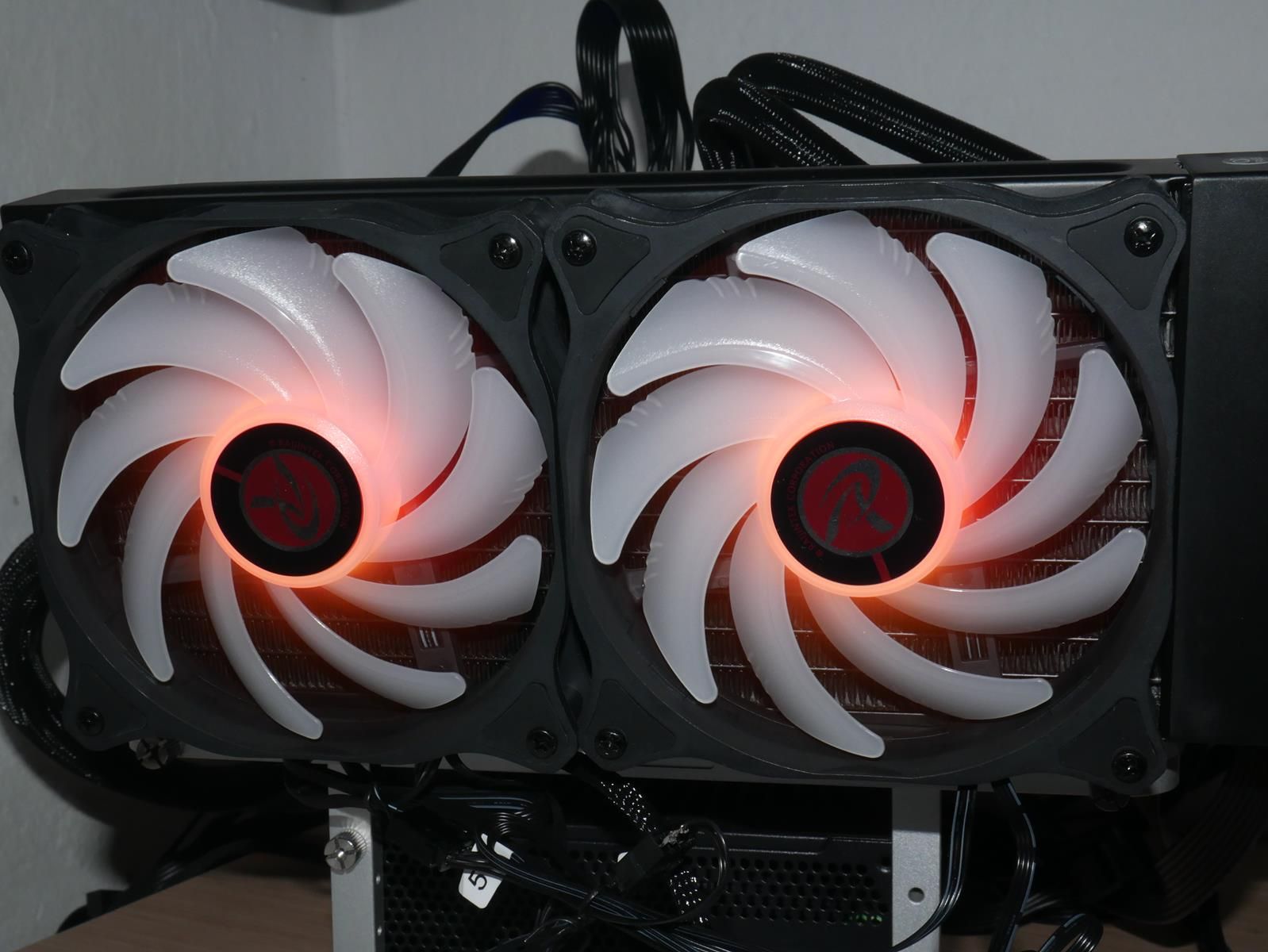

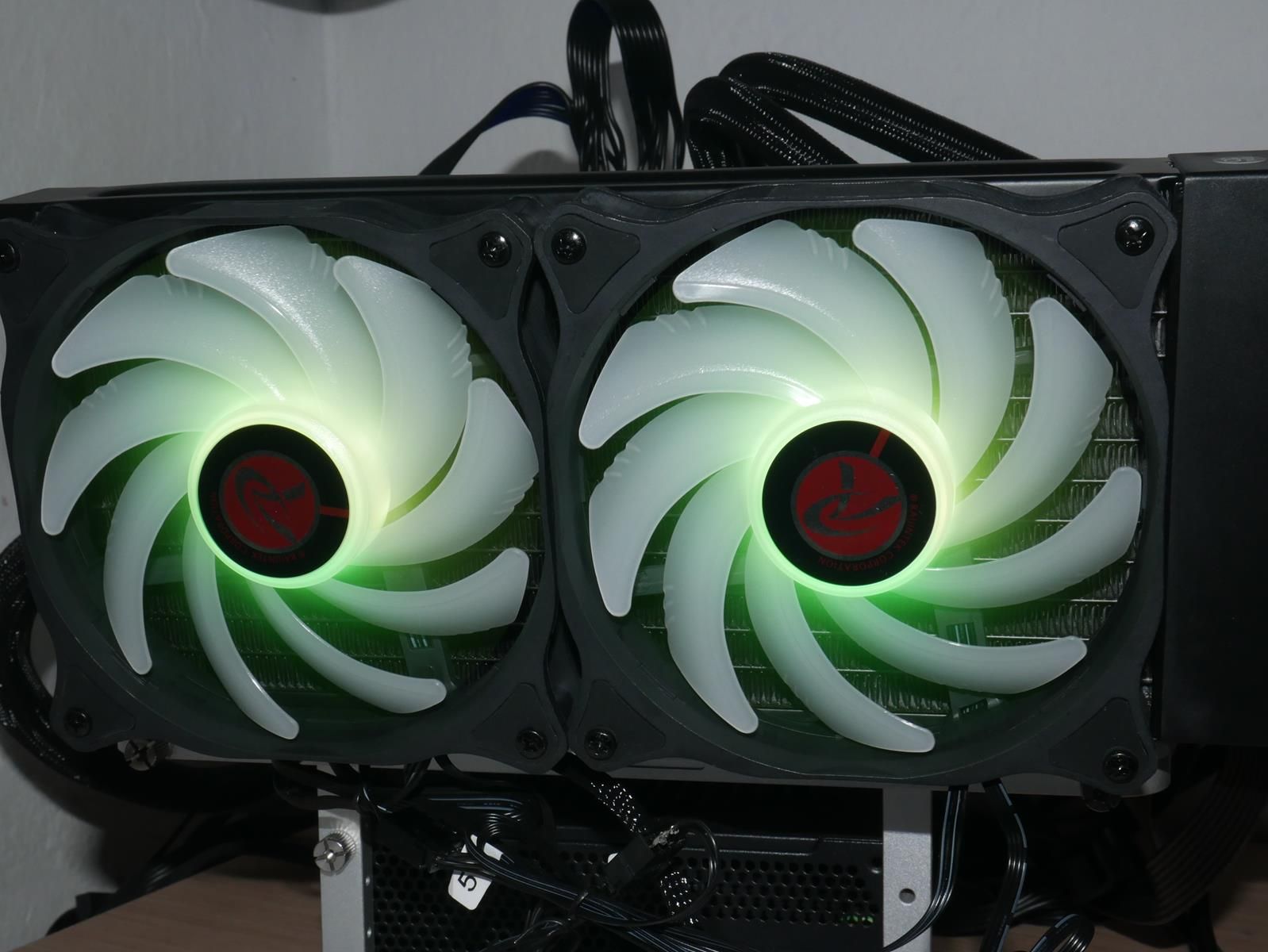

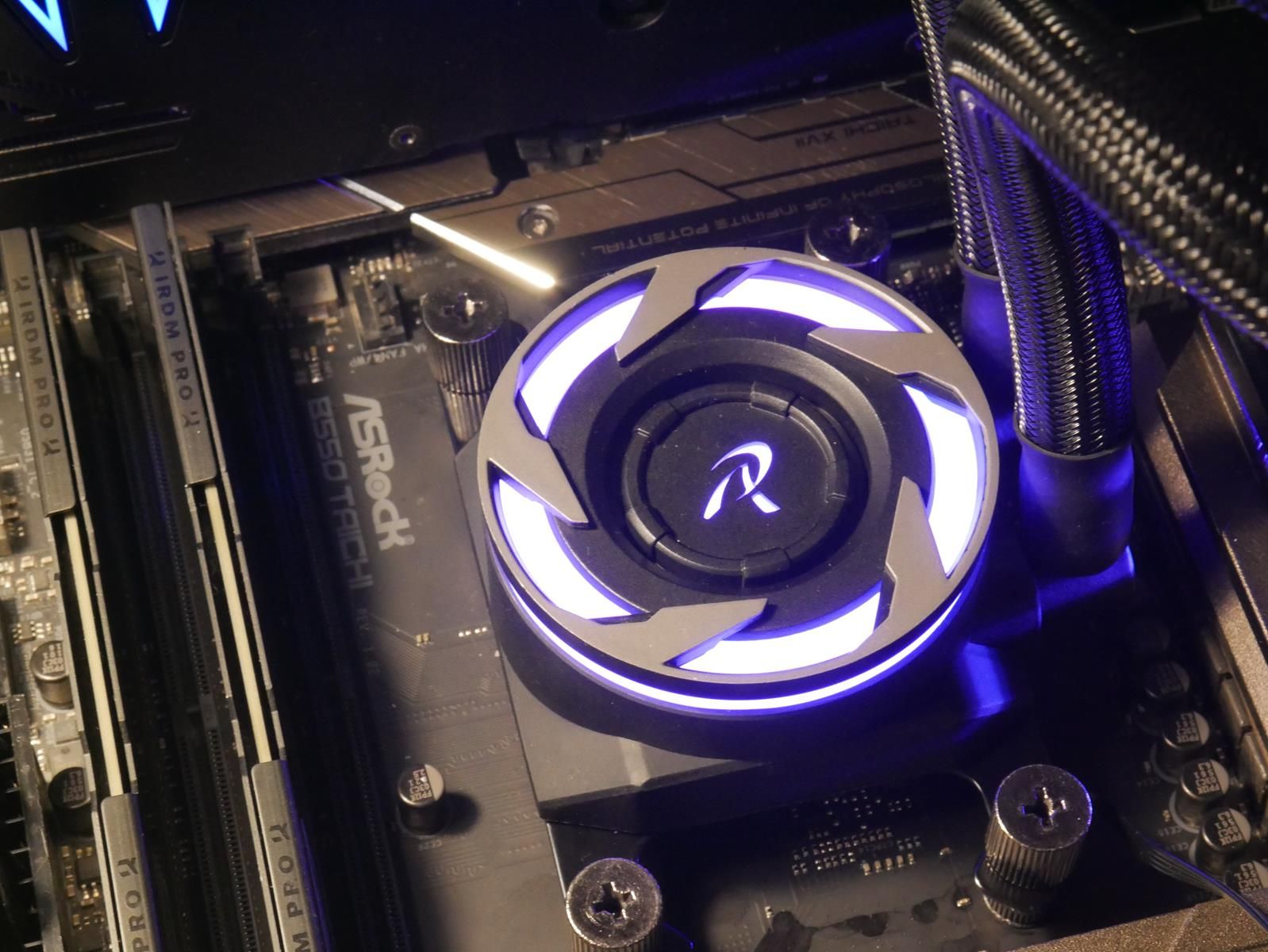

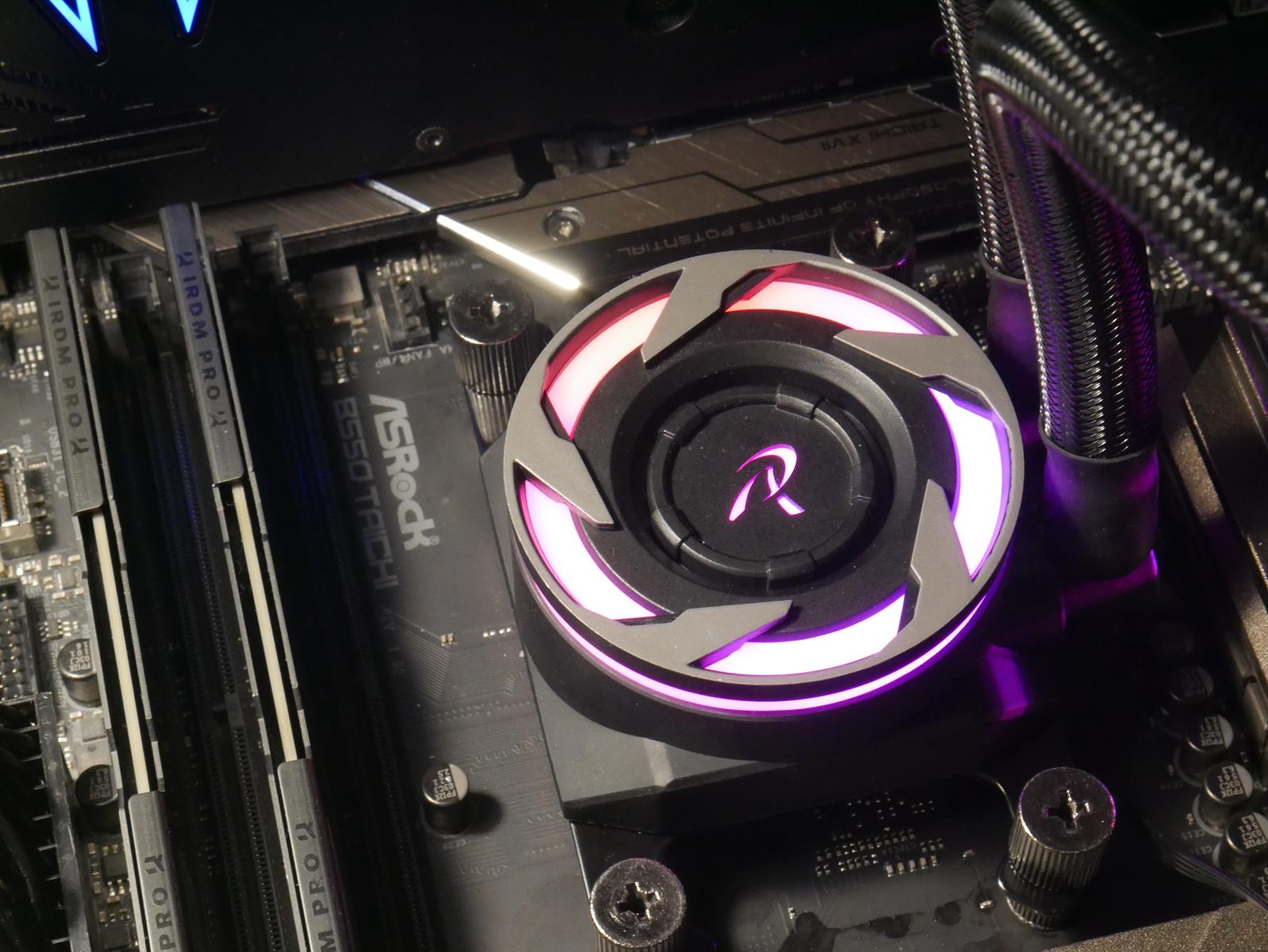

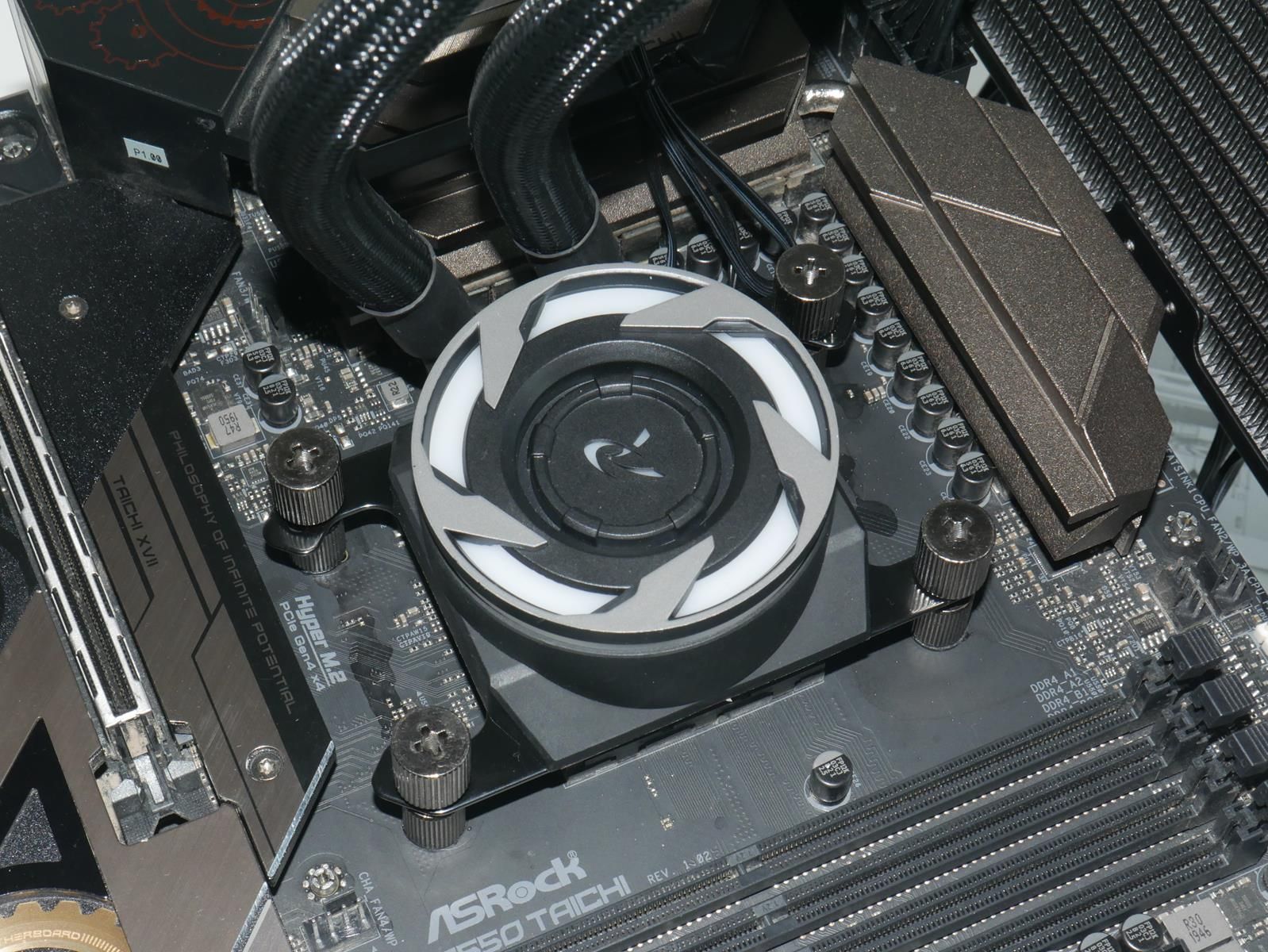

Os dejamos unas imágenes ya del kit en pleno funcionamiento:
[nextpage title= «RAIJINTEK EOS 240 RBW: PRUEBAS DE RENDIMIENTO»]

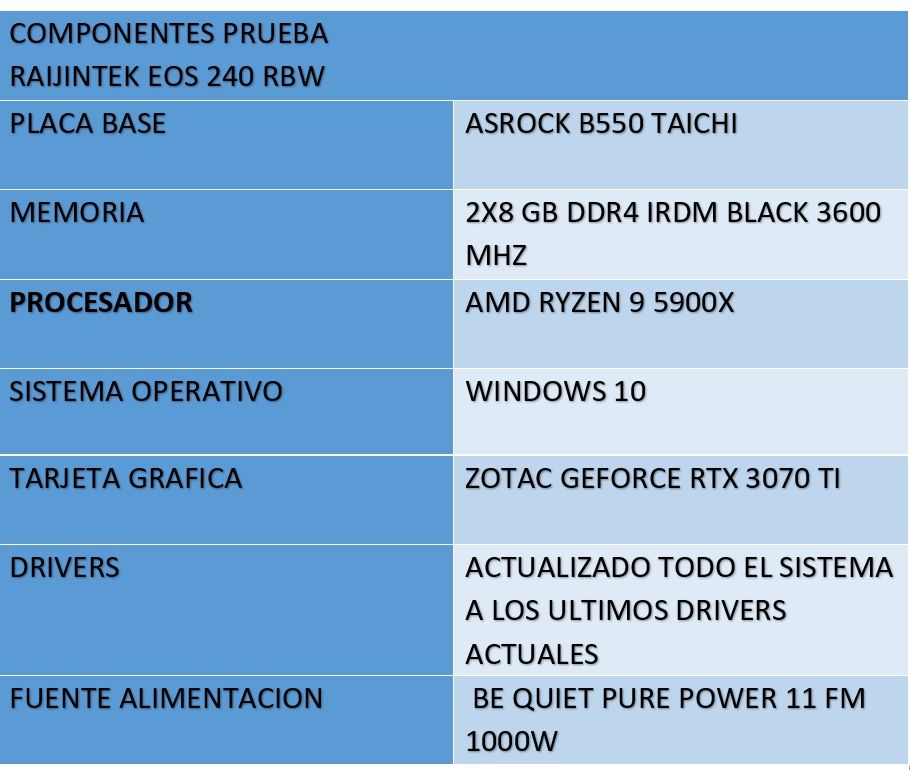

El setup de pruebas estaba compuesto por estos elementos:
Hemos cambiado nuestro setup de pruebas y vamos a tratar de ser lo más realistas posibles y acercarnos a lo que es un uso demandante del sistema, pero sin la exageración que supone el uso de PRIME95, que si bien es indudable que hace un uso más que exhaustivo del sistema, no es una circunstancia que se reproduzca durante el uso normal del equipo.
A partir de ahora vamos a emplear Cinebench R23 para estresar la CPU, una aplicación que exige el máximo de los núcleos de la CPU, ejecutando el test durante los 10 minutos que emplea con la configuración por defecto y monitorizando la temperatura con HWiNFO64.
Para tomar la temperatura mínima del procesador, encendemos el equipo y dejamos que cargue todos los servicios durante 5 minutos sin realizar ningún tipo de acción.

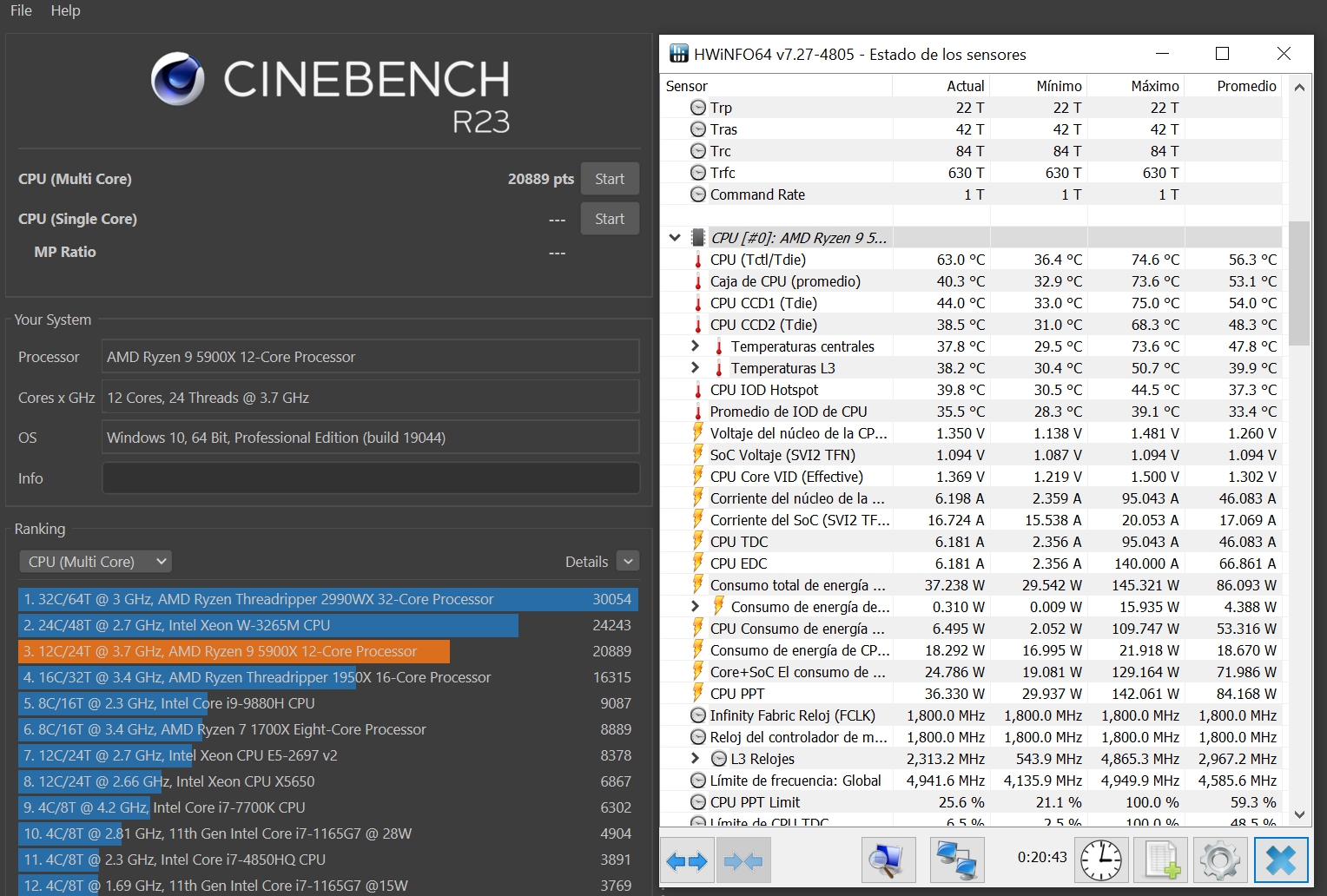

Tras ejecutar el test durante 10 minutos consecutivos, vemos que la temperatura en reposo de la CPU es de 36.4ºC – recordemos que son 12 cores físicos – mientras que durante la ejecución del test, la temperatura máxima fué de 74.6ºC – el procesador soporta una temperatura máxima de 90ºC – por lo que hay todavía un considerable margen de seguridad. Vemos que la CPU consumía algo más de 145W durante la ejecución del test.
[nextpage title= «RAIJINTEK EOS 240 RBW:CONCLUSIONES FINALES Y PUNTUACION»]
Nos ha gustado este kit de RL AIO Raijintek EOS 240 RBW, pues es un kit realmente solvente para refrigerar cualquier setup como ha demostrado con nuestro 5900X.
La instalación es sumamente sencilla y apta para cualquier tipo de usuario, además es compatible con los principales sockets del mercado. El fabricante anuncia un TDP máximo de 250W, y como hemos comprobado vemos que es capaz de manejarlo sin problemas y con un nivel de sonoridad realmente contenido.
Cuenta además con una bonita iluminación ARGB tanto para el coldplate como para los ventiladores, pudiendo sincronizarlo con los sistemas de iluminación de los principales fabricantes de placas base del mercado.
A día de hoy el precio aproximado de este kit de RL AIO Raijintek EOS 240 RBW es de unos 75 euros con envio un buen precio para este kit que tan buenas prestaciones ofrece.
[joomdev-wpc-pros-cons disable_title=»no» wpc_style=»wppc-view1″ title_tag=»H3″ title=»RAIJINTEK EOS 240 RBW: NUESTRA OPINION» pros_title=»A FAVOR» cons_title=»EN CONTRA» button_text=»Get it now» disable_button=»no» button_link=»» button_link_target=»_SELF» button_rel_attr=»dofollow» verdict_text=»La gama EOS de Raijintek se compone de dos modelos con radiadores de 240/360mm, acompañados de una gran compatibilidad con los principales sockets del mercado, facilidad de instalación, una atractiva iluminación ARGB y notables prestaciones. Su precio es de 75 euros con gastos de envio incluidos en comercios online.»][joomdev-wpc-pros]
- CALIDAD DE MATERIALES
- DISEÑO
- BOMBA Y VENTILADORES SILENCIOSOS
- NOTABLES PRESTACIONES
- RELACION CALIDAD/PRECIO
