GIGABYTE GA-B75M-D3H EN DETALLE
En este apartado vamos a ver en detalladas imágenes la placa base Gigabyte Ga-B75M-D3H
En esta vista general de la placa, vemos que el PCB es de color azul oscuro, con las ranuras de las memorias y slots PCI combinándose el color azul claro y el color blanco. El diseño a pesar del diminuto tamaño de la placa base permitirá la instalación de coolers de generoso tamaño.

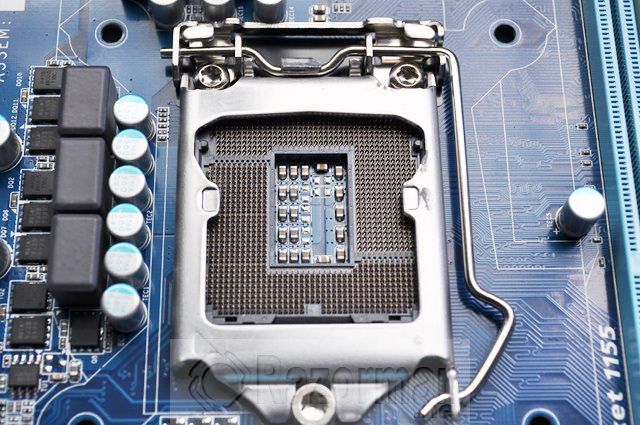

Detalle del socket 1155. Vemos que las fases de alimentación no están protegidas ni refrigeradas, pero como hemos venido diciendo en la review es una placa para un entorno empresarial, donde no se practica overclocking ( la placa tampoco está preparada para ello ) y por la calidad de materiales empleadas, entendemos que tampoco es necesario.

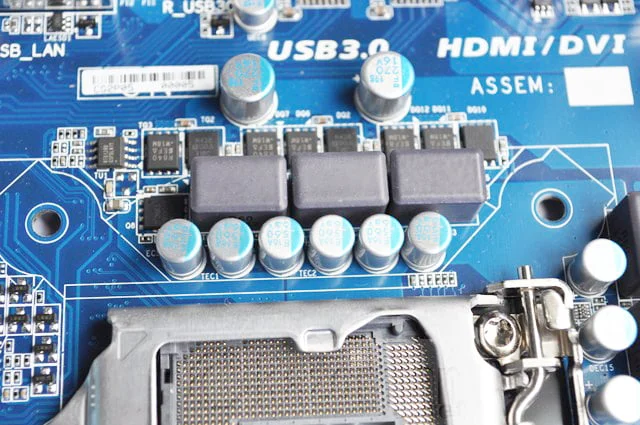

Vista en detalle de las fases de alimentación.
Vista de los slots PCI de la placa base. Cabe señalar que el primer puerto PCI-E 16X, si tenemos instalada una CPU Sandy Bridge , éste slot funcionará como PCI-E 2.0, pero con una más moderna CPU Ivy Bridge, funcionará bajo la norma PCI-E 3.0, a 16X en los 2 casos. El segundo puerto PCI-E 16X opera bajo PCI-E 2.0 a 4X.

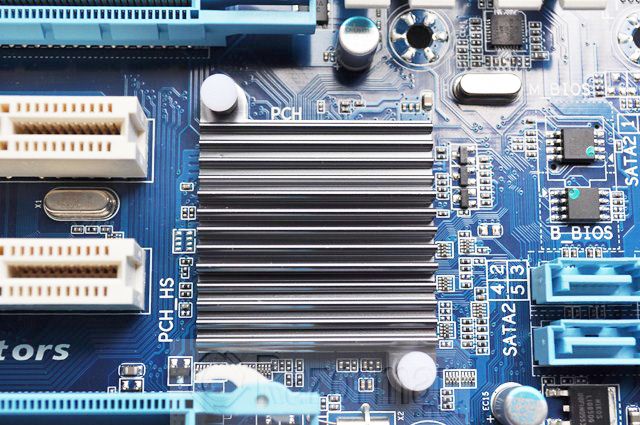

El chipset se refrigera con un disipador de aluminio de finas aletas. Cumple su función.

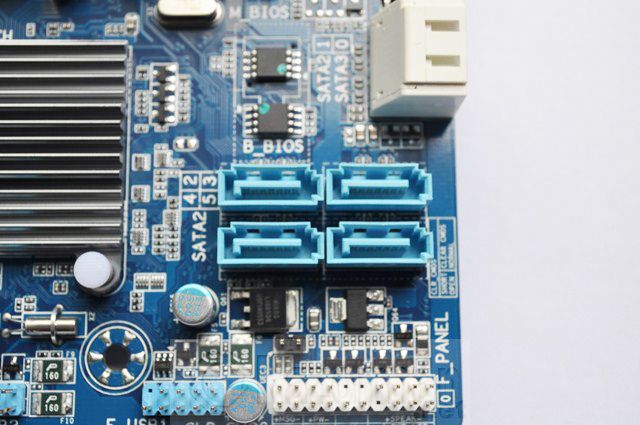

Encontramos en el PCB de la placa base, 4 conectores SATA2 ( de color azul claro )

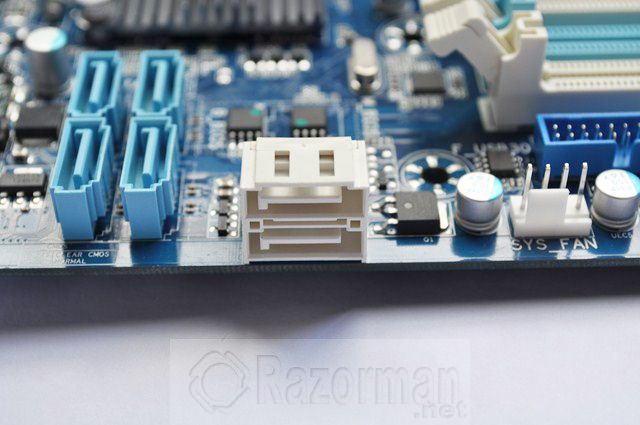

También encontramos 2 conectores SATA , el superior es SATA3, mientras que el inferior es SATA2.

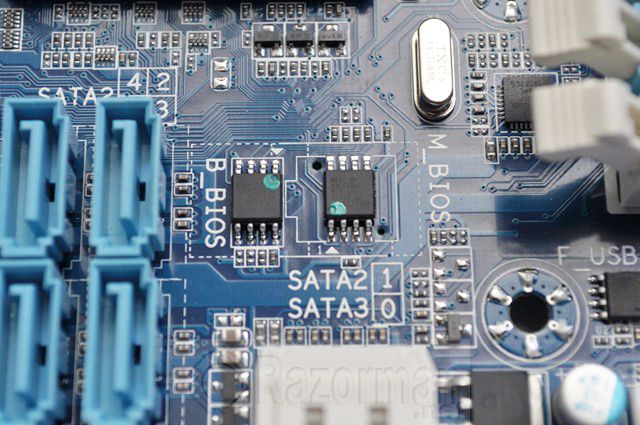

A pesar de ser una placa destinada a entornos empresariales, Gigabyte ha querido dotar a la placa base de su sistema Dual-Bios, lo cual es siempre de agradecer por si alguna vez tenemos problemas con la bios y la placa base no inicia adecuadamente.

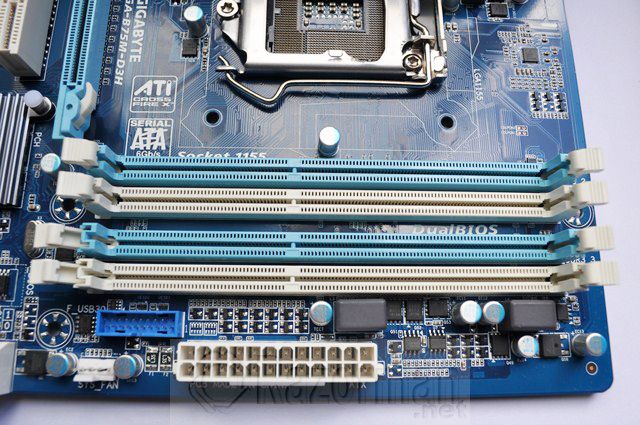

Detalle de los 4 slots de memoria: soportan hasta 8 Gb de memoria DDR3 ( 32 Gb en total ) , pudiendo ser éstas de 1600/1333/1066Mhz, aunque si queremos instalar módulos de 1600 Mhz, entonces deberemos instalar una CPU Ivy Bridge.

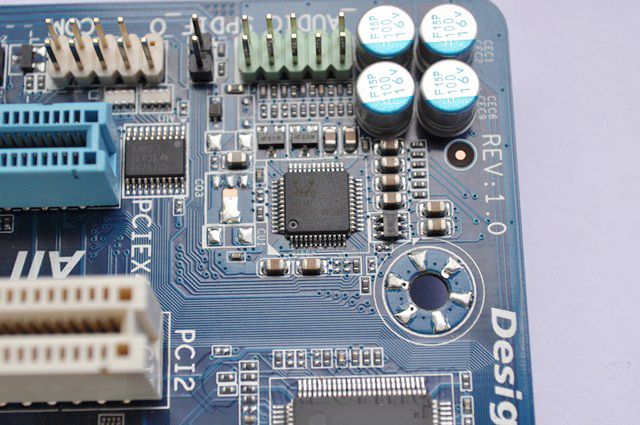

El chipset de sonido es un simple pero suficiente Realtek ALC887
Encontramos tambien el conocido chip ITE IT8728F , que realiza las funciones de control de E/S, monitorización de ventiladores, etc…

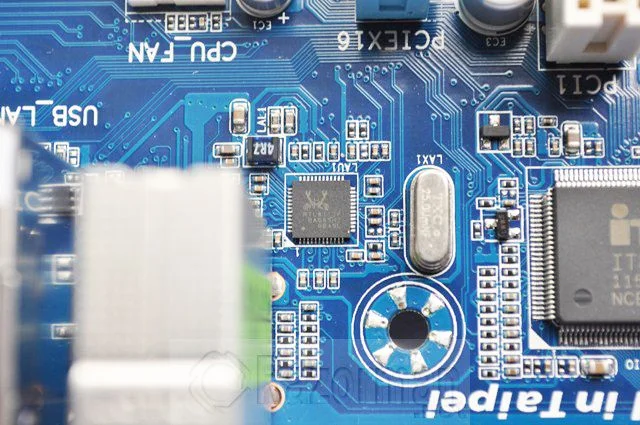

También encontramos un chip Realtek RTL8111F, para controlar las funciones LAN de la placa.

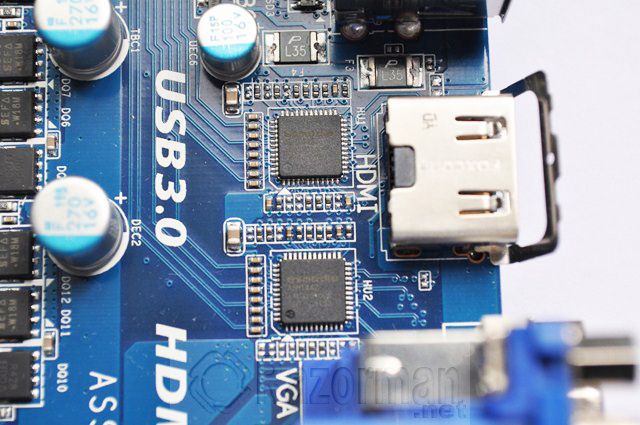

Estos 2 chips, ASMedia ASM1442 TMDS, se encargan de la salida de video de la placa

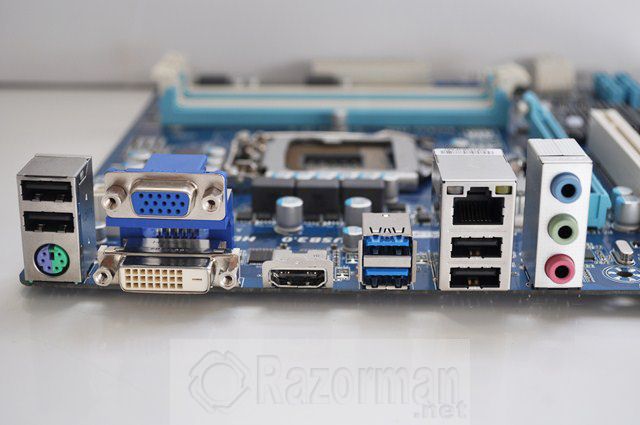

Panel de conexiones de la placa: encontramos 4 puertos USB 2.0, 2 puertos USB 3.0, D-Sub, DVI y HDMI, las salidas de audio ( 3), Gigabit Lan y el sempiterno puerto PS2 para ratón o teclado.

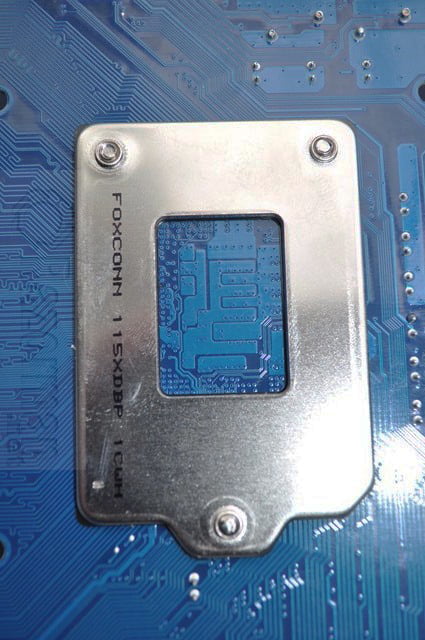

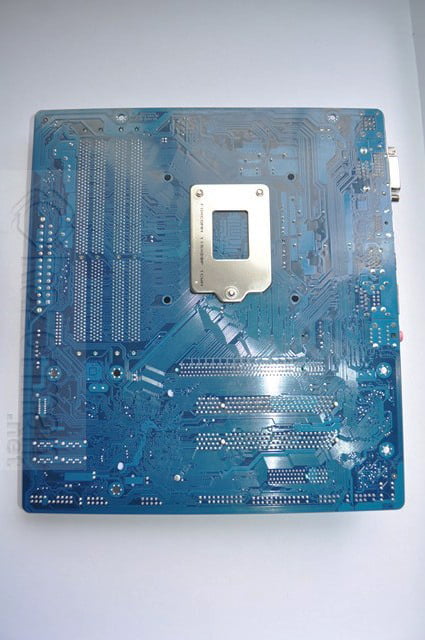

Vista trasera de la placa. Con refuerzo del zócalo de la CPU firmado por FOXCONN
