La versión TR4-SP3 es un modelo a medida para la plataforma sTRX4/TR4/SP3 de AMD (Ryzen Threadripper / Epyc) e incluye una superficie de contacto mayor así como el más novedoso sistema de montaje SecuFirm2™ para el socket sTRX4/TR4/SP3. Equipado también con el famoso ventilador silencioso NF-A 15 PWMde 140mm, el compuesto térmico NT-H1 de eficacia probada de Noctua y una garantía de fabricación de 6 años
Muchísimas gracias a NOCTUA por enviarnos el cooler Noctua NH-U14S TR4-SP3 para esta review
NOCTUA NH-U14S TR4-SP3: CARACTERISTICAS TECNICAS
|
|
|
AMD sTRX4, TR4, SP3
|
|
|
Altura (sin ventilador)
165 mm
|
|
|
Anchura (sin ventilador)
150 mm
|
|
|
Profundidad (sin ventilador)
52 mm
|
|
|
Peso (sin ventilador)
865 g
|
|
|
Altura (con ventilador)
165 mm
|
|
|
Anchura (con ventilador)
150 mm
|
|
|
Profundidad (con ventilador)
78 mm
|
|
|
Peso (con ventilador)
1030 g
|
|
|
Material
Cobre (base y heat-pipes), aluminio (aletas de refrigeración), uniones soldadas, niquelado
|
|
|
TDP max.
|
|
|
Tamaño del ventilador
140x150x25 (con agujeros de montaje 120mm), 140x140x25 (con agujeros de montaje 120mm), 120x120x25
|
|
|
Volumen de entrega
|
|
|
6 años
|
|
||
|
Modelo
Noctua NF-A15 PWM
|
||
|
Rodamiento
|
||
|
Velocidad de rotación max. (+/-10%)
1500 RPM
|
||
|
Velocidad de rotación con L.N.A. max. (+/-10%)
1200 RPM
|
||
|
Velocidad de rotación min. (PWM, +/-20%)
300 RPM
|
||
|
140,2 m³/h
|
||
|
115,5 m³/h
|
||
|
Sonoridad max.
24,6 dB(A)
|
||
|
Sonoridad con L.N.A. max.
19,2 dB(A)
|
||
|
Potencia
1,56 W
|
||
|
Voltaje
12 V
|
||
|
MTTF
> 150.000 h
|
[nextpage title= » NOCTUA NH-U14S TR4-SP3:UNBOXING Y ACCESORIOS»]

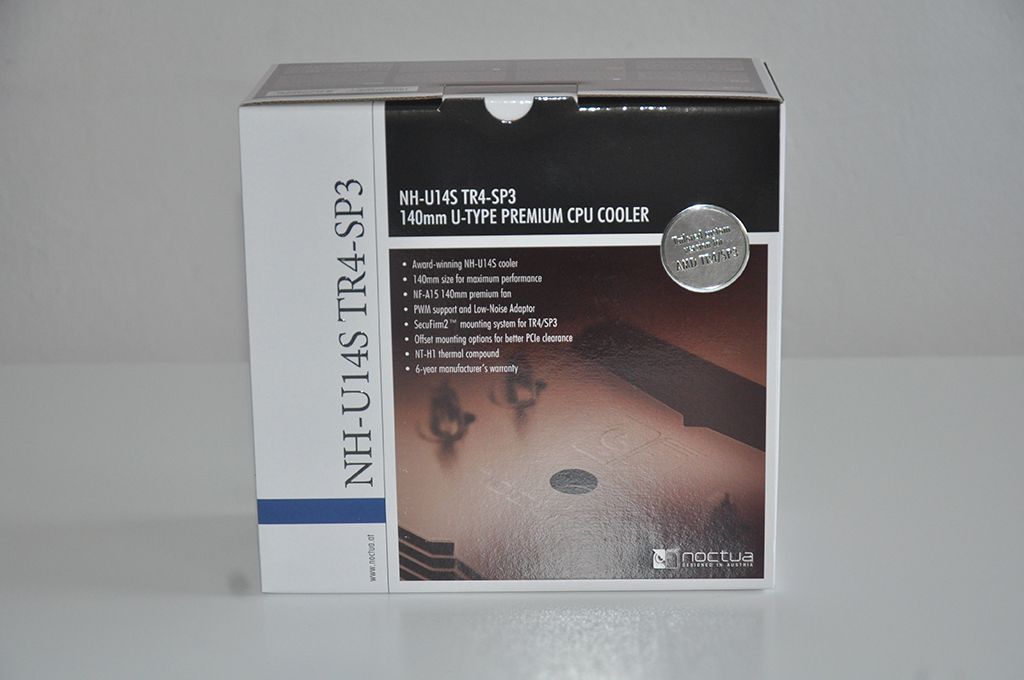

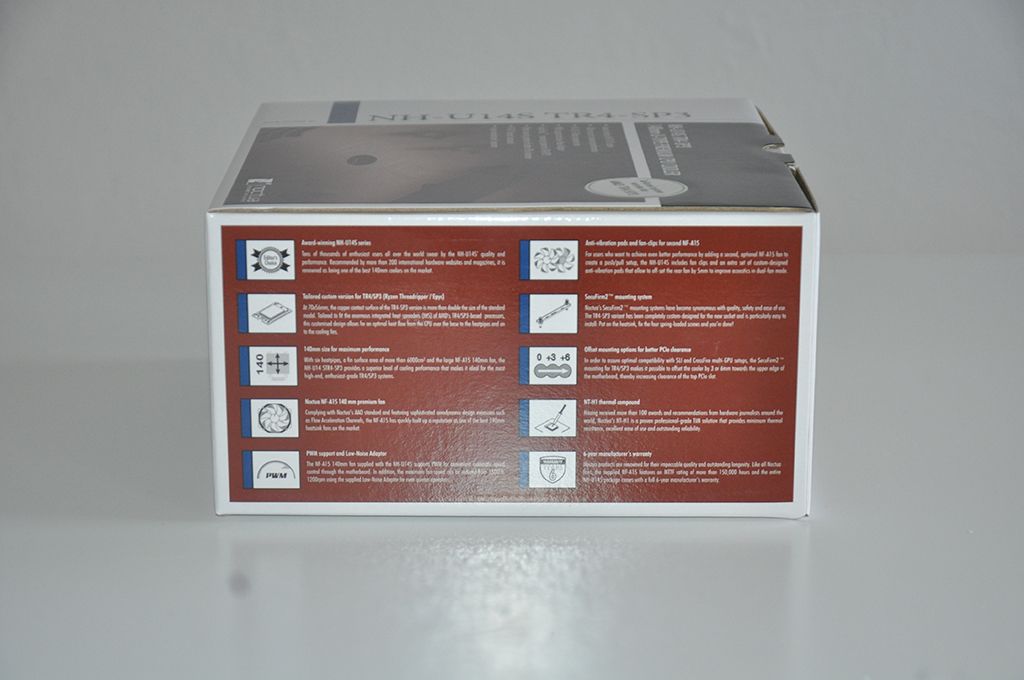

El embalaje exterior del cooler Noctua NH-U14S TR4 sigue las líneas habituales de producto, con un embalaje atractivo y de gran calidad, con las principales características técnicas a lo largo de los perfiles de este embalaje.

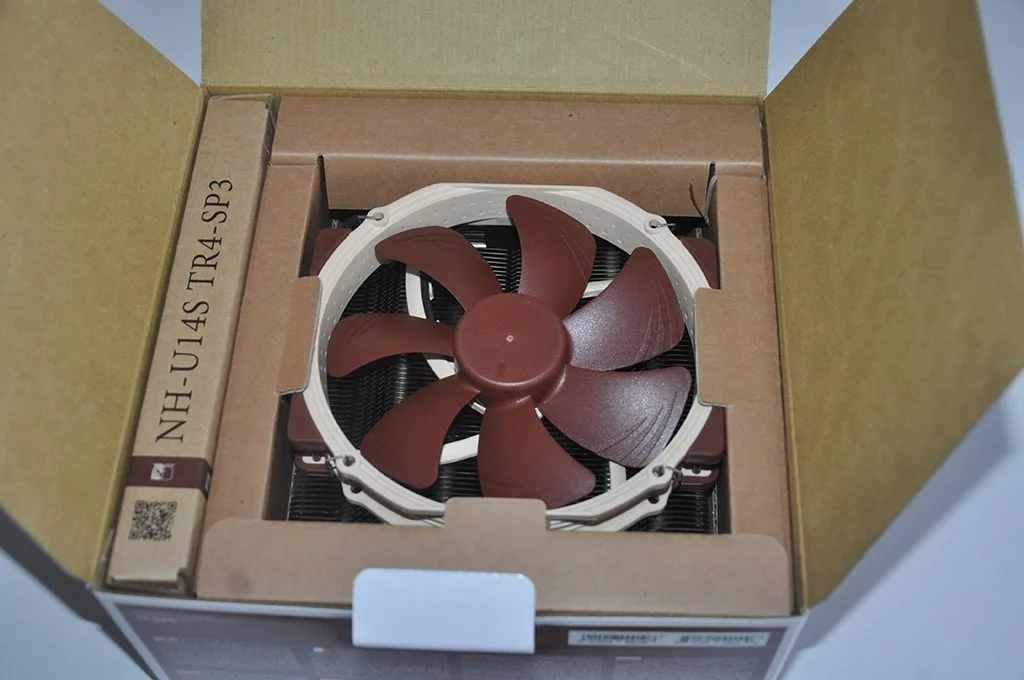

El cuidado del embalaje exterior se traslada también al interior de dicho embalaje, con unas protecciones de cartón para el cooler y una caja anexa con los accesorios.

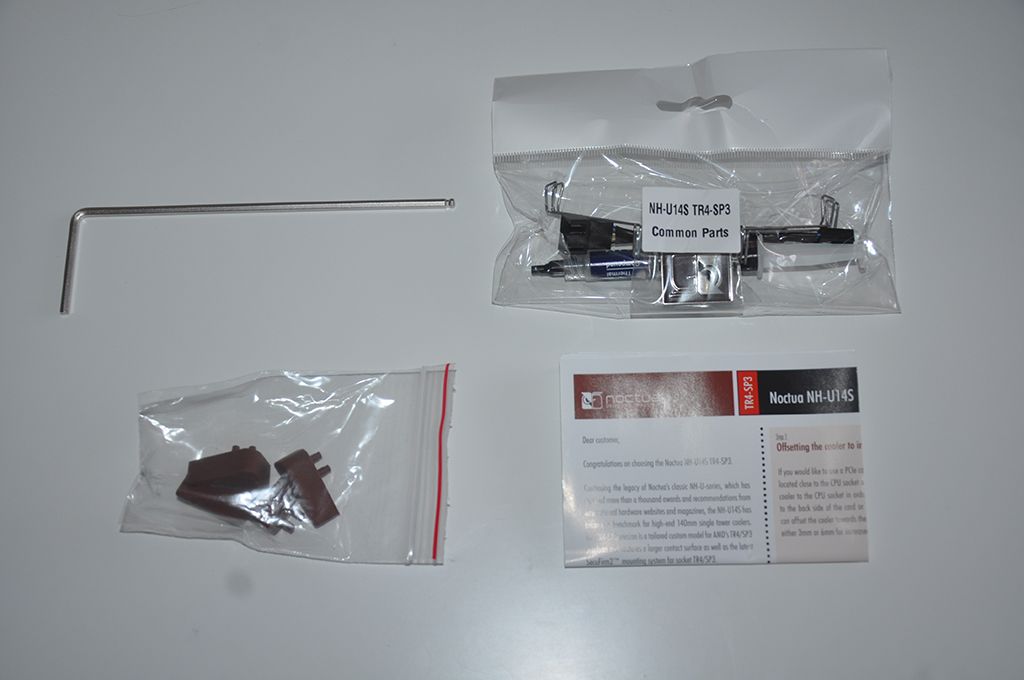

Como siempre, Noctua no deja nada al azar y el bundle incluido es muy abundante, comprendiendo útil para la sujección del cooler al zócalo de la CPU, pasta térmica, clips metálicos para un segundo ventilador, manual de instrucciones, pads antivibraciones y una chapita metálica con el logo de Noctua.
[nextpage title= » NOCTUA NH-U14S TR4-SP3:EN DETALLE»]
El ventilador Noctua NF-A15 PWM preside toda esta zona del radiador. Estamos hablando de un cooler de generoso tamaño: 165X150X78 por lo que deberás de poseer una caja al menos en formato semitorre de buena capacidad interior para albergarlo. Es un cooler de diseño atemporal, que nunca pasa de moda y que a pesar del color del ventilador tiene su gran legión de adeptos. Las aletas del radiador son de aluminio soldadas entre sí. Su peso sobrepasa el kilogramo, concretamente con ventilador pesa 1030 gramos

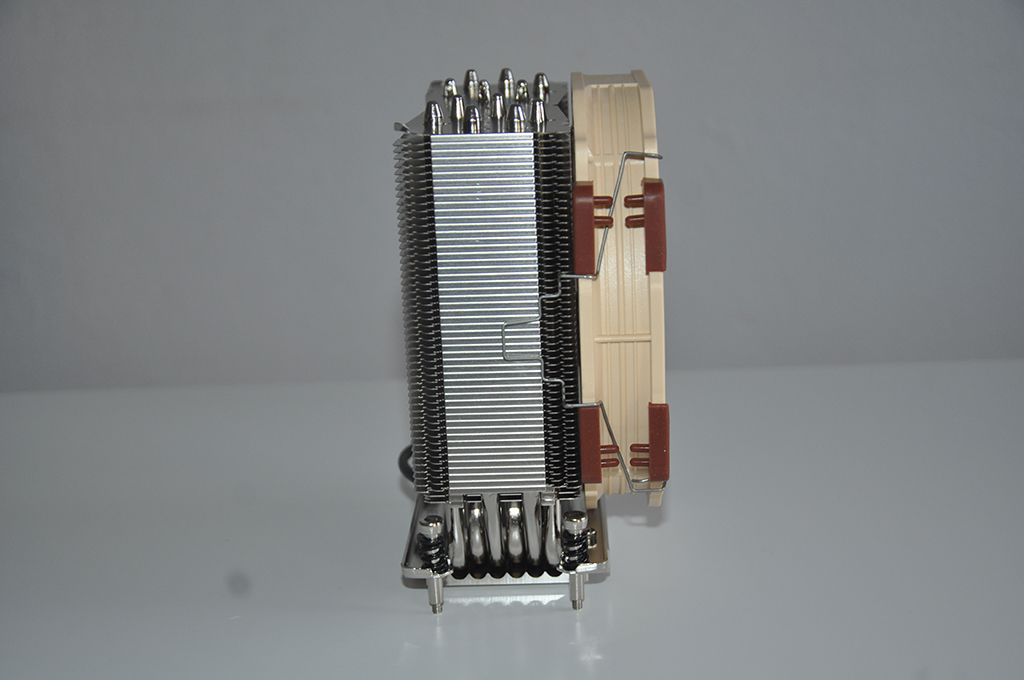

Soprende el poco grosor del ventilador visto de perfil. Vemos que el ventilador va fijado al radiador mediante 2 clips metálicos.

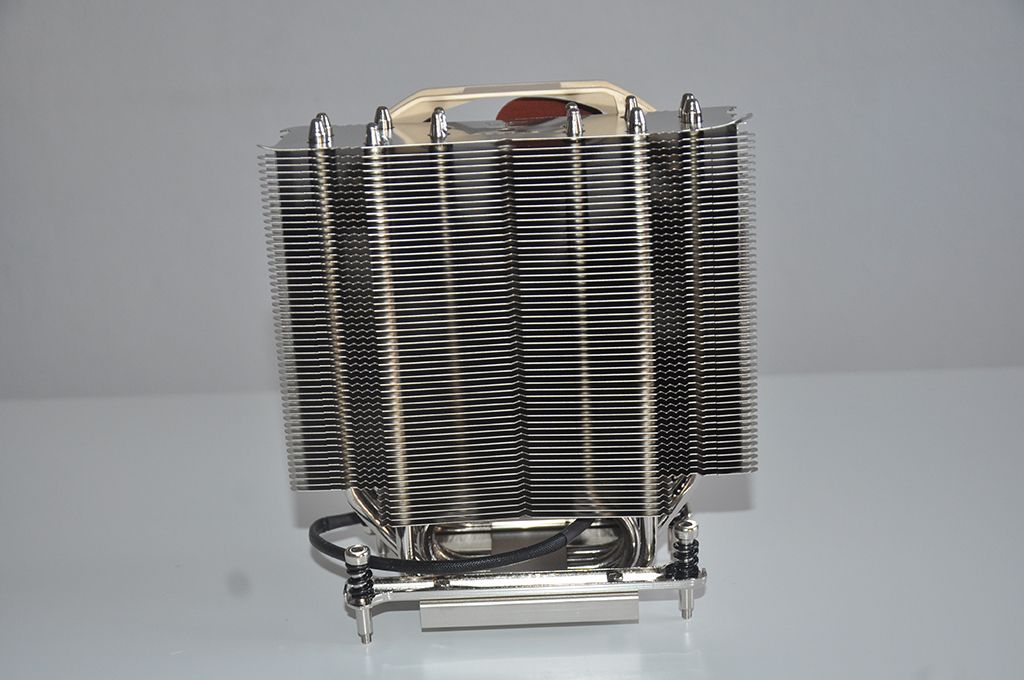

Detalle trasero del radiador donde podemos ver el fino aleteado del radiador . Según Noctua la superficie total de todo el aleteado llega hasta los 6000 cm2.

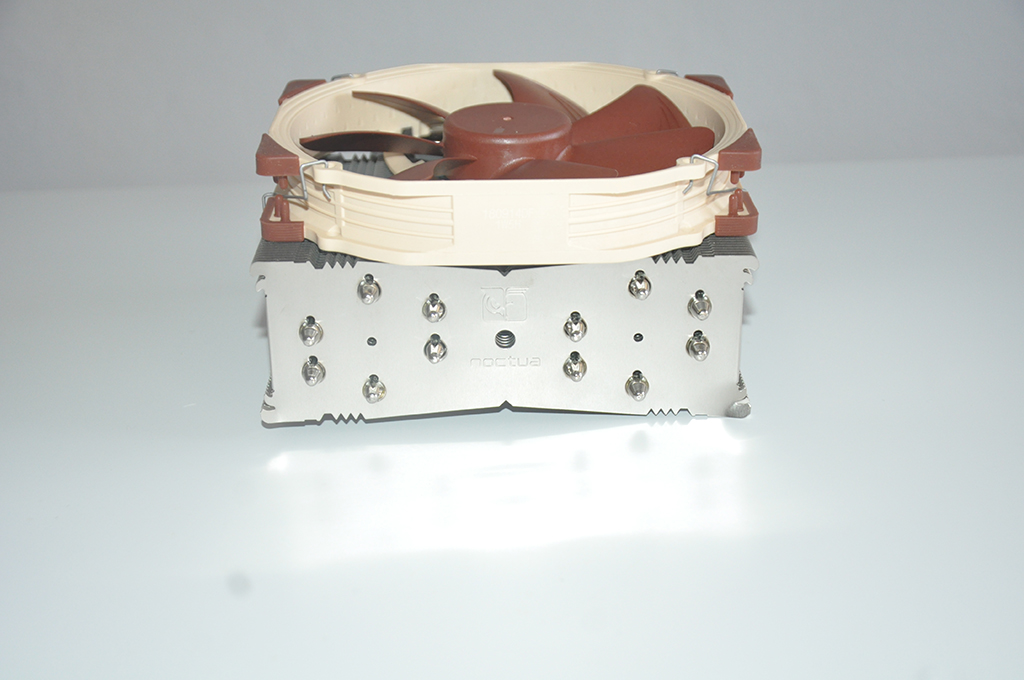

Vista superior del radiador donde vemos la terminación de los heatpipes y el logo de Noctua en relieve.
El sistema de sujección está formado por 4 robustos tornillos, sistema Secufirm 2 de Noctua, sencillo y muy robusto.

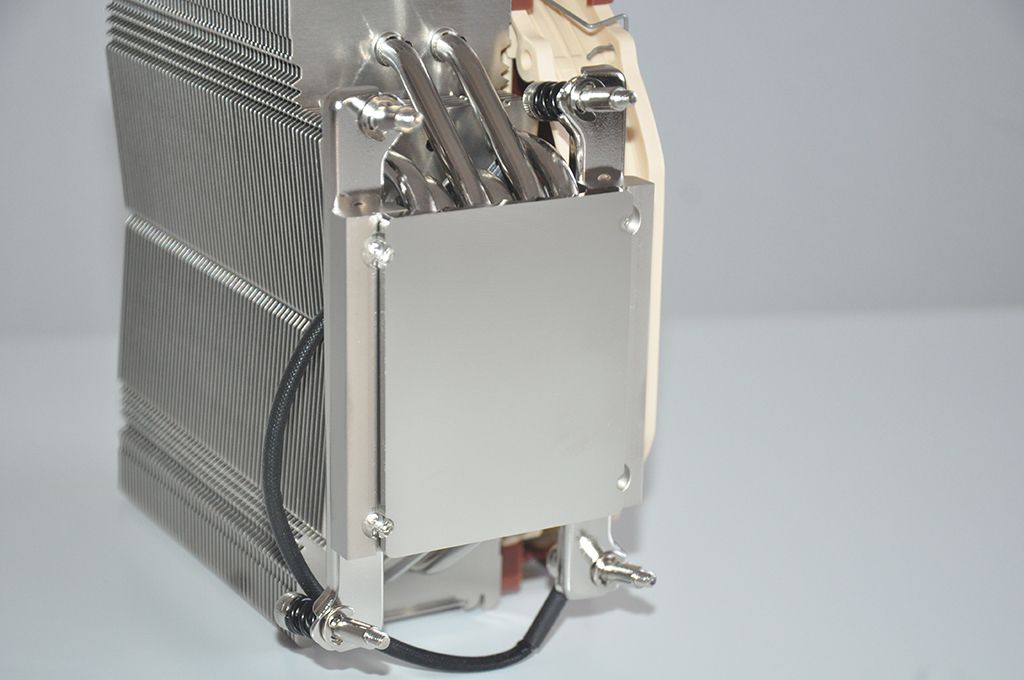

Detalle del zócalo en contacto con la superficie de la CPU, con unas dimensiones de 70X56mm para cubrir por completo el DIE de los Threadripper.
El ventilador es un viejo conocido y de excelente rendimiento, el modelo NF-A15 PWM que gira entre las 300 y las 1500 rpm , pudiendo crear hasta 140,2 m³/h, todo ello bajo el más absoluto silencio, pues sólo genera 24,6 dBa.
[nextpage title= » NOCTUA NH-U14S TR4-SP3:INSTALACION»]
La instalación no puede ser más sencilla: aplicar el compuesto NT-H1 suministrado sobre la CPU como vemos en la imagen anterior.

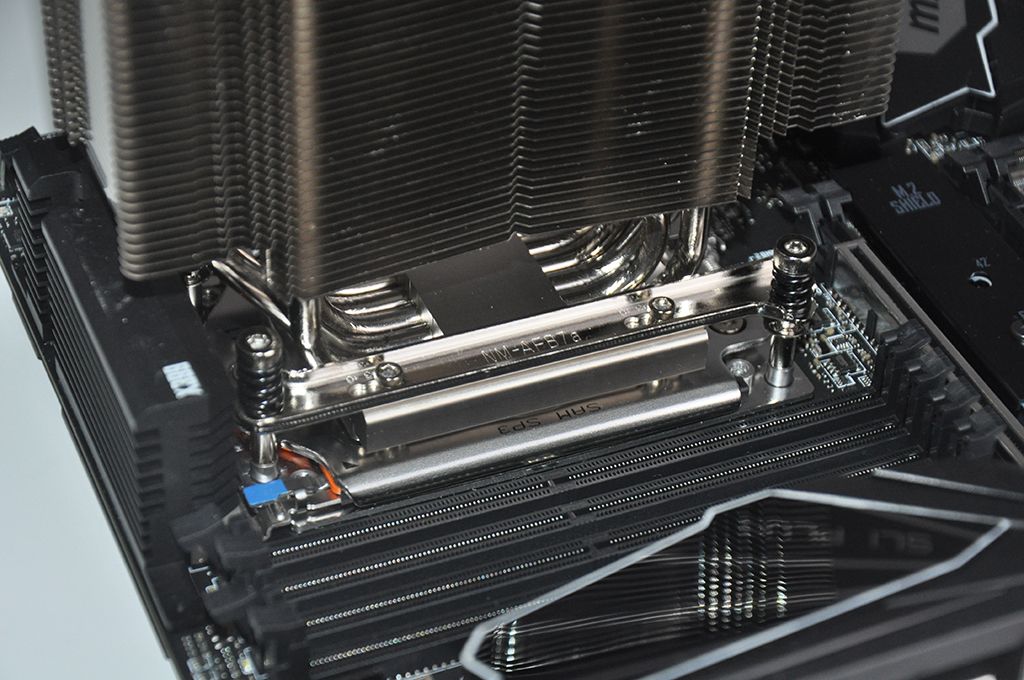

Atornillar el radiador al zócalo de la CPU mediante la herramienta suministrada que sirve para apretar los 4 tornillos de sujección del sistema Secufirm 2. Además para garantizar una compatibilidad óptima con los sistemas multi-GPU SLI y CrossFire, el sistema de montaje SecuFirm2 para sTRX4,TR4,SP3 posibilita el desplazamiento del disipador 3 o 6 mm hacia el borde superior de la placa base, por lo tanto se aumenta el espacio en la ranura PCIe superior.

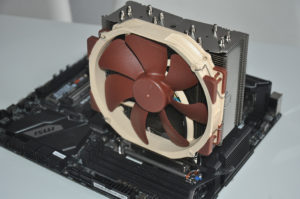

Vista del cooler una vez instalado. Es un cooler ciertamente voluminoso pero que en caso de tocar en los primeros slots de memoria, podremos elevar ligeramente el ventilador para aumentar el espacio libre disponible.
[nextpage title= » NOCTUA NH-U14S TR4-SP3: PRUEBAS DE RENDIMIENTO»]
Vamos a probar el rendimiento de este cooler de Noctua y para ello hemos empleado este sistema:
PLACA BASE: MSI X399 SLI PLUS
PROCESADOR: AMD THREADRIPPER 1920X – 180W
SOFTWARE BENCH: CINEBENCH R20
MEDICION TEMPERATURA: HWINFO 64
¿Cómo hemos realizado la prueba? Muy sencillo, hemos empleado Cinebench R20 pues garantiza el uso al 100% de todos los núcleos del procesador, ejecutando en modo Loop durante 30 minutos el bench y monitorizando la temperatura mediante HWInfo 64.

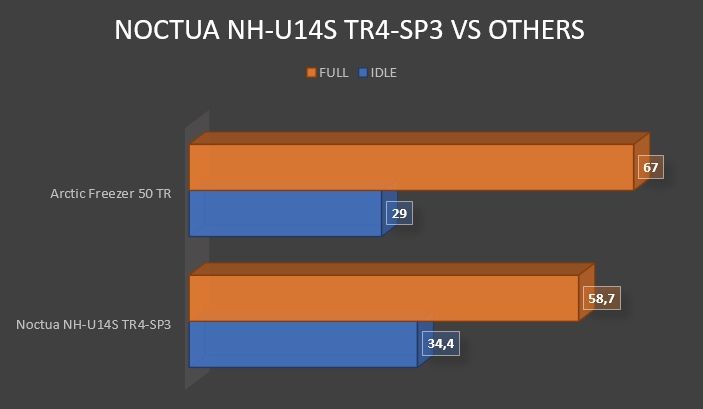

Esta gráfica refleja los resultados obtenidos:
Como vemos en la gráfica, en IDLE la temperatura mínima fue de 34.4ºC mientras que en FULL se mantuvo en unos más que correctos 58,7ºC, todo ello alejado todavía y con un buen margen de seguridad del maximo T-Junction de este procesador que es de 68ºC.
Comparándolo con el Arctic Freezer 50 TR vemos que éste modelo supera al Noctua por una considerable diferencia: 29ºC vs 34.4ºC pero en FULL Noctua saca a relucir sus prestaciones y consigue mantener al Threadripper 1920X en unos buenos 58,7ºC vs 67ºC del Arctic.
En cuanto a sonoridad, sólo podemos calificarlo con un adjetivo: es una auténtica tumba, practicamente inaudible ni a máximas revoluciones. Excelente trabajo de Noctua.
[nextpage title= » NOCTUA NH-U14S TR4-SP3:CONCLUSIONES FINALES Y PUNTUACION»]
Noctua presenta este modelo Noctua NH-U14S TR4-SP3 como el más prestacional de la gama para procesadores Threadripper al menos sobre el papel, algo que comprobaremos en sucesivas reviews de sus hermanos de gama.
En nuestras pruebas ha demostrado un excelente rendimiento, manteniendo a raya a nuestro Threadripper 1920X con su TDP de 180W con el cual ha conseguido mantener una tempertura máxima de 58,7ºC, alejados de los 68ºC máximos que soporta este procesador, por lo que tendremos un margen todavía para practicar algo de overclocking al procesador sin problemas.
Destacamos su sencillez de instalación, en un minuto el cooler está completamente instalado y firmemente sujeto a la placa base gracias a su sistema Secufirm 2 de Noctua. En cuanto a sonoridad, hemos de decir que es una gozada ver lo bien que trabaja este ventilador y el silencio de funcionamiento con el que lo hace. Un 10 en este apartado para Noctua.
El precio aproximado de este Noctua NH-U14S TR4 SP3 es de unos 79 euros en Amazon.
