Noctua nos ha cedido para su análisis uno de los últimos coolers de la nueva serie U del fabricante austríaco. Hace unos días analizábamos para todos vosotros su «hermano mayor», el modelo Noctua NH-U14S ahora lo hacemos con este modelo cuya principal diferencia estriba en el diámetro del ventilador, de 12 cm.
El NH-U12S es el último modelo de 12 cm de la clásica gama de disipadores de CPU de una única torre U-series de Noctua, que ha recibido más de 400 premios y recomendaciones de prensa internacional. La forma delgada de 45 mm de la versión S garantiza un 100% compatibilidad con módulos RAM altos y, además, su refinado diseño y su ventilador NF-F12 FocusedFlow, líder en su categoría, con soporte para un control de velocidad PWM totalmente automático, permiten que mejore el rendimiento de disipación silenciosa de su reconocido predecesor.
Con el sistema de montaje multi-zócalo profesional SecuFirm2, el efectivo compuesto térmico NT-H1 de Noctua y una completa garantía de fabricante de 6 años, el NH-U12S es una solución completa de gran calidad que combina un rendimiento excepcional, un funcionamiento silencioso y una compatibilidad excelente.
Muchísimas gracias a NOCTUA por facilitarnos este cooler NH-U12S para su análisis!
NOCTUA NH-U12S: CARACTERISTICAS TECNICAS
NOCTUA NH-U12S: EMBALAJE EXTERIOR
Idéntico exteriormente el embalaje al de su hermano el Noctua NH-U14S: elegante embalaje exterior y que es habitual en el fabricante: caja de fondo blanco sobre la cual el fabricante ha incluido una imagen de varios heatpipes, destacando el modelo del cooler en grandes caracteres. Encontramos tambien varias características técnicas del cooler y el logo del fabricante en la esquina inferior derecha.
Otra vista de la caja, en la que podemos ver las especificaciones técnicas del ventilador, del radiador y los elementos incluidos junto con el disipador.
En este otro lateral encontramos escritos en varios idiomas un resumen técnico del disipador Noctua NH-U12S
Más características técnicas detalladas del disipador Noctua.
NOCTUA NH-U12S: EMBALAJE INTERIOR Y ACCESORIOS
Como vimos en la anterior review del Noctua NH-U14S, al abrir la caja encontramos otras 3 cajas: 2 de igual tamaño que contienen los elementos necesarios para el montaje en sistemas AMD e INTEL respectivamente y otra caja más alargada con los accesorios comunes de montaje necesarios.
Bajo estas 3 cajas y cubierto a su vez por un trozo de cartón vemos el ventilador del cooler Noctua NH-U12S
Vista general del cooler Noctua NH-U12S junto con las 3 cajas de accesorios y elementos de montaje.
Detalle de la caja de cartón que contiene los accesorios, vamos a ver su contenido:
En estas 2 imágenes podemos comprobar el contenido:
- Destornillador para asegurar los tornillos de sujección del cooler NOCTUA NH-U12S
- Cable ULNA
- Pad de goma para evitar vibraciones
- Compuesto térmico NOCTUA NT-H1
- Logo metálico adhesivo de NOCTUA
- 2 clips metálicos para el montaje de un segundo ventilador
- 4 pads de goma para montar en las esquinas de un segundo ventilador
Veamos el contenido del sistema de montaje SecuFirm2 para AMD incluido en esta caja que vemos a continuacion:

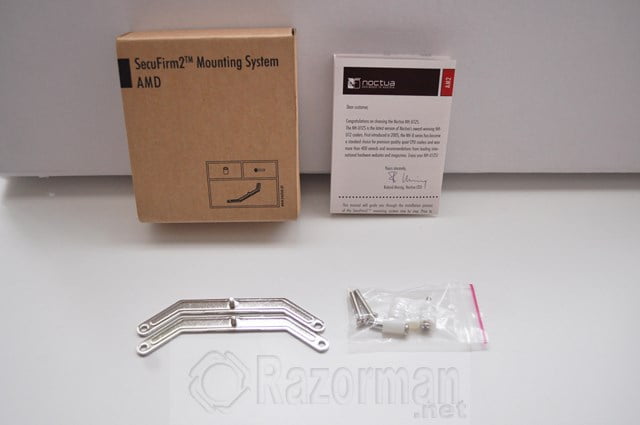

El contenido de la caja para el montaje en sistemas AMD está compuesto por 2 piezas metálicas que fijarán el cooler, un breve pero conciso manual de instrucciones y 4 tornillos junto con 4 separadores de plástico
Detalle del Folleto de instrucciones: como siempre muy conciso y claro. Ningun pero en este punto.
Detalle de la caja que contiene los elementos necesarios para el montaje en sistemas INTEL, veamos su contenido:
Encontramos los siguientes elementos contenidos en esa caja:
- Backplate trasero SecuFirm para el montaje en sistemas LGA 115X e intel LGA 2011
- Folletos de instrucciones para intel LGA 115X e Intel LGA 2011
- 2 Piezas metálicas para la sujección del cooler
- Bolsa conteniendo tuercas y separadores para el montaje del cooler.
Folleto explicativo del proceso de montaje en Intel
En las 2 imágenes anteriores vemos fotografiado el útil y práctico backplate trasero Secufirm de Noctua. Facilita enormemente la labor del montaje del cooler.
Estas 2 piezas metálicas son las encargadas de sujetar el cooler mediante los tornillos a la placa base
Bolsa de plástico conteniendo tuercas, separadores y tornillos para la sujección del cooler Noctua NH-U12S
NOCTUA NH-U12S AL DETALLE
Aquí tenemos al protagonista de nuestra prueba: el Noctua NH-U12S. Luce como es habitual en los productos de Noctua de forma espectacular, ofreciendo un aspecto impecable. Incorpora el excelente ventilador Noctua NF-F12 PWM.
Detalle del perfil del cooler Noctua NH-U12S: vemos que la sujeccion del ventilador al radiador del cooler se realiza a través de un clip metálico. Destacar tambien la estrechez del conjunto del radiador de tan solo 45mm.
El radiador tiene unas dimensiones de 158X125mm para un peso de 580 gramos. El cuerpo del disipador está fabricado en aluminio
Detalle de los heatpipes que van al zócalo del radiador: son 5 en total fabricados en cobre , al igual que la base del zócalo . La base del zócalo no es completamente lisa.
Este tornillo junto con uno igual que hay en el otro lado del zócalo son los encargados de sujetar el disipador a unas piezas metálicas que veremos más adelante, que a su vez van sujetas a la placa base a traves de la pieza Secufirm.
Detalle del radiador, vemos los 5 heatpipes a cada lado como van dispuestos por el interior del radiador de aluminio. El peso es escaso, como ya hemos indicado tan solo 580 gramos.
El radiador es realmente estrecho: tan solo 45mm de grosor, lo que facilita su colocación en el interior de la caja.
Vista superior del cooler Noctua NH-U12S: vemos la terminación de los heatpipes que sobresale del cuerpo del radiador, además Noctua ha impreso su logo en esta parte superior del radiador en relieve.
El ventilador es un excelente y silencioso Noctua NF-F12 PWM , el cual es capaz de rotar entre las 300-1500rpm (1200 rpm con ULNA), capaz de proporcionar hasta
93,4 m³/h, y una sonoridad máxima de 22,4 dBa.
Detalle del sistema Focuse Flow del ventilador.
Detalle del conector PWM que alimenta al ventilador Noctua NF-F12 PWM
NOCTUA NH-U12S: INSTALACION
La instalación del cooler Noctua NH-U12S es realmente un proceso muy simple, a lo cual ayuda el backplate Secufirm y que tanto simplifica el proceso. El equipo sobre el que hemos colocado el cooler contaba con estos componentes:
Precisamente el primer paso es colocar el backplate proporcionado por Noctua en la parte trasera de la placa base:
Al ir los tornillos de sujección fijos en el Secufirm, éstos sobresalen por la parte delantera de la placa base:
Ya podemos colocar los separadores de plástico negros suministrados, colocar sobre ellos estas piezas metálicas que ves a continuación ya vistas durante la review y asegurar éstas con las tuercas suministradas para este fin:
El montaje del soporte del cooler ya está listo, por lo que podemos proceder a colocar el compuesto térmico Noctua NT-H1 en el procesador:
Ahora colocamos el procesador y apretamos los tornillos de los laterales del radiador encajándolos con los tornillos centrales de las piezas metálicas anteriormente vistas:
No apretes mucho esos tornillos, en cuanto notes dureza no los apretes más. Vista del cooler ya colocado:
Vista el cooler Noctua NH-U12S, con otro ventilador gemelo colocado en el otro lado del radiador.
NOCTUA NH-U12S: PRUEBAS DE RENDIMIENTO
Volvemos a señalar los componentes del equipo de pruebas:
Utilizamos el software Aida 64 Enterprise Edition para exigir el 100% de rendimiento del procesador, ejecutando el programa durante 30 minutos ininterrumpidos. Nuestra metodología de toma de temperaturas incluye el uso del programa RealTemp en IDLE y despues de ejecutar el software durante 30 minutos.
Este gráfico representa las temperaturas obtenidas:
Muy bueno el rendimiento también obtenido con este cooler NOCTUA NH-U12S. En el gráfico observamos que en IDLE y con un ventilador ( tal y como proviene de fábrica ) la temperatura en IDLE es de 31º mientras que en FULL ésta asciende hasta los 51º, lo que representa sólamente 1º más de temperatura que los datos que obtuvimos con su hermano el NOCTUA NH-U14S
Si incorporamos un segundo ventilador, las temperaturas mejoran: obtenemos 29º de temperatura en IDLE y la temperatura en FULL desciende hasta los 48º, lo que representa 2º menos que con un solo ventilador en IDLE y 3º en FULL. Una diferencia apreciable.
Además hemos de señalar que tanto en IDLE como en FULL el sonido producido por el extraordinario ventilador NF-F12 PWM es practicamente inapreciable en reposo y muy poco audible cuando el ventilador gira a sus máximas revoluciones.
Comparemos estas temperaturas con las obtenidas por otros coolers ya analizados con este mismo equipo en la web:
En el gráfico apreciamos el fantástico resultado obtenido con el cooler Noctua NH-U12S, ha conseguido obtener una temperatura en FULL tan buena como un sistema de refrigeración líquida como es el CM SEIDON 120M, y superando a todos los coolers por aire que habiamos analizado anteriormente excepto a su «hermano mayor» el NOCTUA NH-U14S
Lo mismo podemos decir en IDLE, solo 1º por detrás de las propuestas de refrigeración por líquido, lo que nos vuelve a dar una idea del excelente desempeño realizado por el NOCTUA NH-U12S.
NOCTUA NH-U12S: CONCLUSIONES FINALES YPUNTUACION
Las buenas sensaciones que nos causó el Noctua NH-U14S las podemos también aplicar en este caso con el NOCTUA NH-U12S. Nos ha parecido un cooler sencillamente extraordinario.
Tenemos otra vez que señalar la excelente presentación exterior, el práctico empaquetado interior , el gran bundle de accesorios incluidos, hasta han tenido el detalle de incluir un pin metalico adhesivo para colocar en nuestro equipo, pasando por el excelente compuesto térmico NOCTUA NT-H1.
Es un cooler que recomendamos fervientemente para cualquier usuario que busque las mejores prestaciones, con un diseño bonito pero sobrio, una calidad de materiales al máximo nivel y un nivel de silencio sobresaliente.
Debemos señalar que el proceso de montaje de este cooler Noctua NH-U12S es realmente sencillo, en cualquier momento podemos consultar el breve pero explicativo folleto de instrucciones, pero creemos que no será necesario, pues el montaje es un proceso realmente sencillo, sin duda ayudado por el excelente y practico backplate trasero Secufirm de NOCTUA.
NOCTUA ofrece tambien 6 años de garantía en este cooler NOCTUA NH-U12S, lo que otra vez demuestra la excelente calidad de construcción y la confianza que acredita en el buen funcionamiento de sus coolers por parte del fabricante.
El precio recomendado de este cooler NOCTUA NH-U12S es de 59,9 Euros, un precio que a vista de los resultados obtenidos es realmente correcto, cierto es que por ese precio podremos adquirir alguna solucion de refrigeración líquida de bajo coste, pero creemos que realmente no compensa en comparación con la simplicidad de instalación de este cooler , el silencio ejemplar de funcionamiento y su extraordinario rendimiento.
Otorgamos de nuevo la máxima puntuación a este cooler NOCTUA NH-U12S, es decir 10/10 puntos y repite los premios PRESTACIONES y CALIDAD ORO .
NOTA FINAL NOCTUA NH-U12S: 10/10
