Seguimos analizando más placas base con el chipset Z890 de MSI y esta vez nos detenemos en el modelo MSI Z890 EDGE TI WIFI , un modelo que destaca por su PCB blanco, compatibilidad con Wi-Fi 7 , 5G LAN, Thunderbolt 4, y por supuesto PCIe 5.0
Muchas gracias a MSI por enviarnos la placa base MSI MEG Z890 EDGE TI WIFI para esta review
MSI EDGE Z890 TI WIFI: CARACTERISTICAS TECNICAS
| Característica | Especificación |
|---|---|
| Chipset | INTEL Z890 |
| CPU | Compatible con procesadores Intel® Core™ Ultra (Serie 2), Socket LGA 1851 |
| Memoria | 4x DDR5 UDIMM, Capacidad máxima 256GB |
| Soporte de memoria | • 9200 – 6400 (OC) MT/s / 6400 – 4800 (JEDEC) MT/s • Máx. frecuencia OC: 1DPC 1R hasta 9200+ MT/s, 1DPC 2R hasta 7200+ MT/s, 2DPC 1R/2R hasta 4800+ MT/s • Soporta Intel XMP 3.0 y modo Dual-Controller Dual-Channel |
| Gráficos integrados | • 1x HDMI™ 2.1 (máx. 8K 60Hz) • 2x DisplayPort sobre USB-C (Thunderbolt™ 4, máx. 4K@120Hz / 8K@60Hz) |
| Ranuras de expansión | • 2x PCI-E x16 (PCI_E1: PCIe 5.0 x16, PCI_E3: PCIe 4.0 x4) • 1x PCI-E x1 (PCIe 4.0) |
| Audio | • Realtek® ALC1220P Codec • Audio de alta definición 7.1 canales • Soporta salida S/PDIF |
| Almacenamiento | • 5x M.2: – M.2_1: PCIe 5.0 x4 (CPU) – M.2_2: PCIe 4.0 x4 (CPU) – M.2_3, M.2_4, M.2_5: PCIe 4.0 x4 (Chipset) • 4x SATA 6G |
| RAID | Soporta RAID 0, 1, 5 y 10 para dispositivos SATA y M.2 NVMe |
| Thunderbolt | • 2x puertos Thunderbolt 4 (hasta 40Gbps) • Soporta USB4 (20Gbps) y USB 3.2 (10Gbps) • Carga de hasta 15W (5V/3A) |
| USB | • 1x USB 2.0 (Trasero), 4x USB 2.0 (Frontal) • 4x USB 5Gbps Tipo A (Trasero), 2x USB 5Gbps Tipo A (Frontal) • 4x USB 10Gbps Tipo A (Trasero), 1x USB 10Gbps Tipo C (Trasero) • 1x USB 20Gbps Tipo C (Frontal, soporta carga rápida PD 27W) |
| LAN | 1x Intel® Killer™ E5000B 5G LAN |
| Conectividad inalámbrica | • Intel® Killer™ BE1750x Wi-Fi 7 • Soporta MU-MIMO TX/RX, 2.4GHz/5GHz/6GHz (320MHz) hasta 5.8Gbps • Bluetooth® 5.4 |
| Conectores internos | • 1x conector para tarjeta Thunderbolt 5 (JTBT5, soporta RTD3) • Conectores de alimentación: ATX_PWR, 2x CPU_PWR, PCIE_PWR 8pin • 1x CPU Fan, 1x Combo Fan (Pump_Sys Fan), 6x System Fan • 2x Front Panel, 1x Chassis Intrusion, 1x Front Audio • 3x Addressable V2 RGB LED, 1x RGB LED • 1x TPM pin header (Soporta TPM 2.0) |
| Características LED | • 4x EZ Debug LED • 1x EZ Digit Debug LED |
UNBOXING Y ACCESORIOS
La presentación exterior de la placa base MSI MPG Z890 EDGE TI WIFI es realmente atractiva, combinando acertadamente el color gris con un verde agua. Vemos varias imágenes de la placa y sus principales características técnicas.
La placa viene perfectamente protegida por una bolsa antiestática. El bundle incluido es también generoso y compuesto por estos elementos:
- Guía instalación rápida
- Antena Wifi
- Varios clips EZ M.2
- Tornillos M.2
- USB con drivers
- 2 cables SATA
- 3-1 cable EZ
- Cable panel frontal
DISEÑO

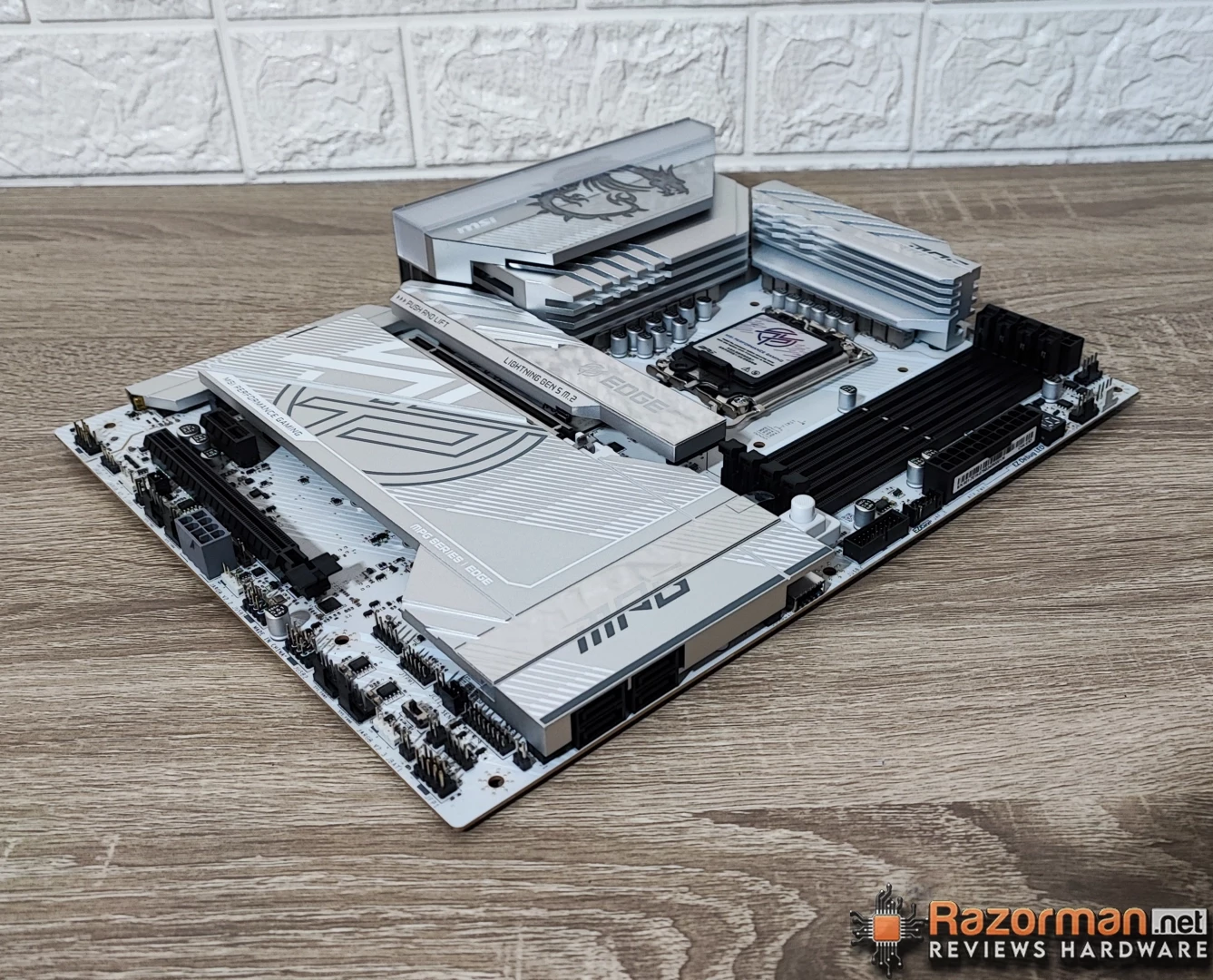

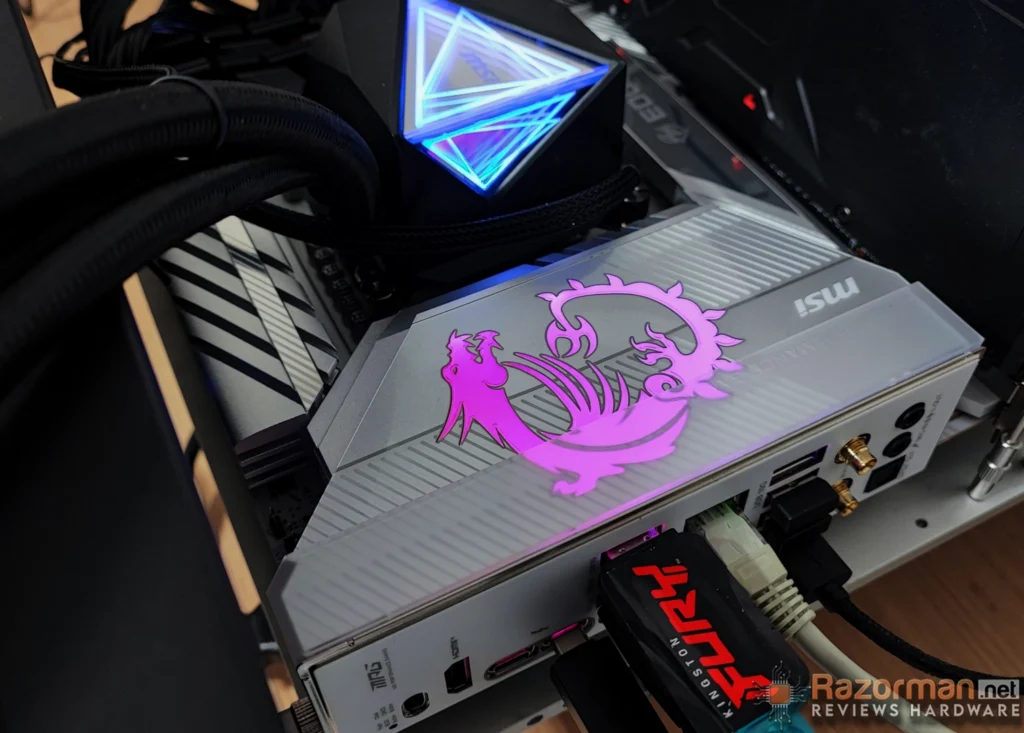

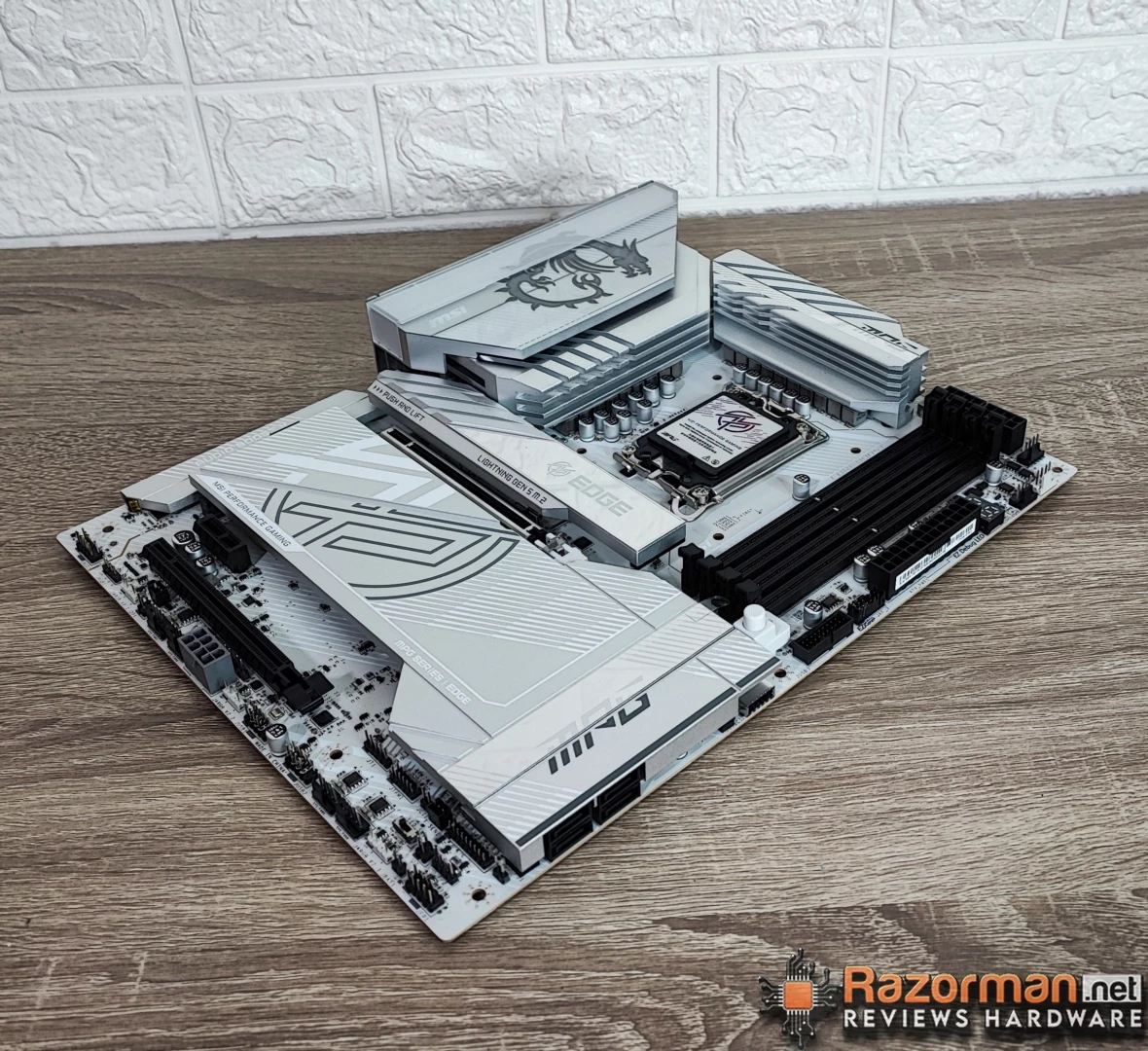

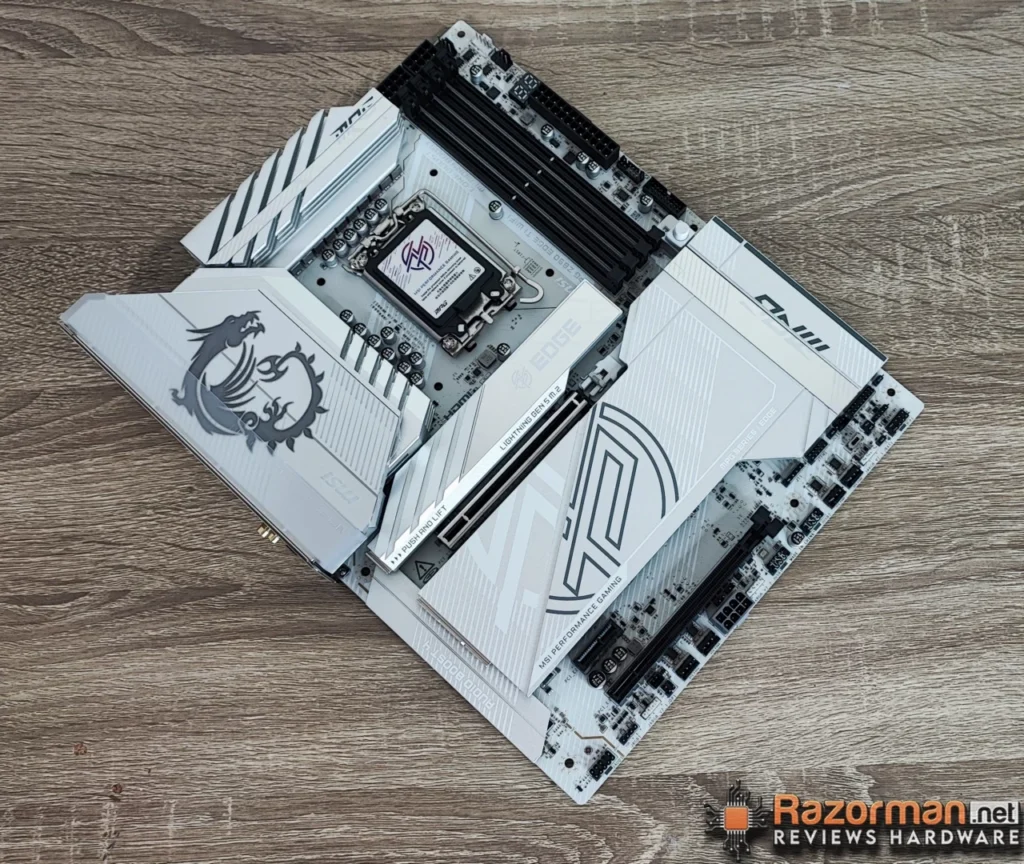

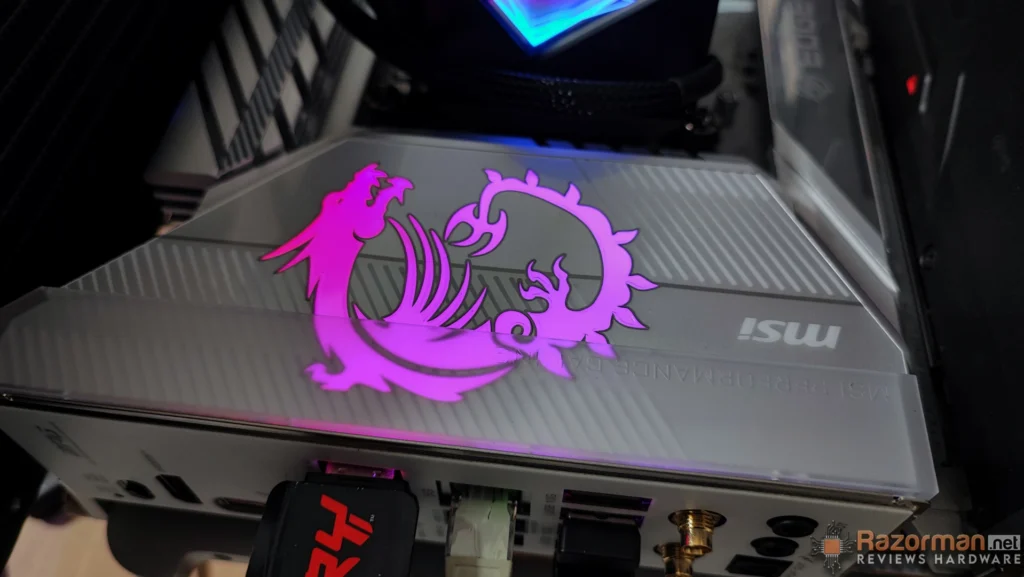

Realmente muy atractivo el diseño de esta placa MSI Z890 EDGE TI WIFI, con un PCB de color blanco y grandes disipadores de las unidades de almacenamiento y VRM, con el logo del dragon de MSI en el disipador principal convenientemente iluminado.
Es una placa base de formato ATX convencional, disponiendo de un EZ Debug LED de dos dígitos que nos informa sobre fallos en el arranque y acompañado de un EZ-DIGI Debug LED para señalar fallos de RAM-GRÁFICA-CPU-BOOT.
También encontramos el conector extra de 8 pines – Supplemental PCIe Power – capaz de suministrar hasta 420W.
MEMORIA DDR5

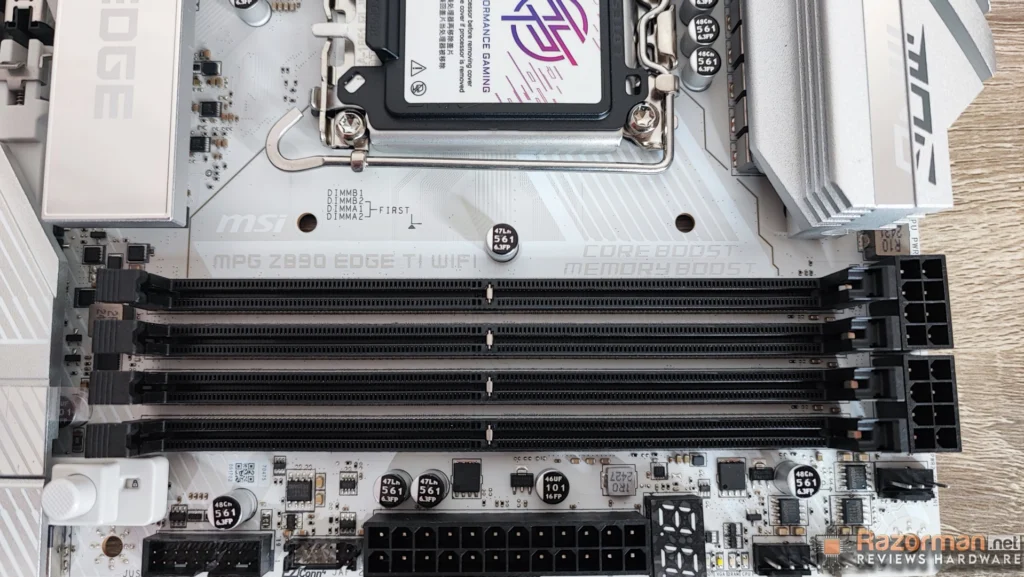

La placa dispone de 4 slots para memoria DDR5 – soporta CUDIMM – con doble controladora y una frecuencia máxima de hasta 9200 Mhz y 256 GB de capacidad total máxima.
VRM
El VRM de la placa es potente y compuesto por 14+1+1+1 – SA, GT y AUX – de 90A , y para alimentar este potente VRM dispone de 2 conectores EPS de 8 pines. Al igual que el modelo ACE el módulo WIFI está situado bajo la carcasa plástica que cubre el disipador de los VRM.
Dispone de un doble dispador de aluminio, unido por un heatpipe y con almohadillas térmicas de 7WK.

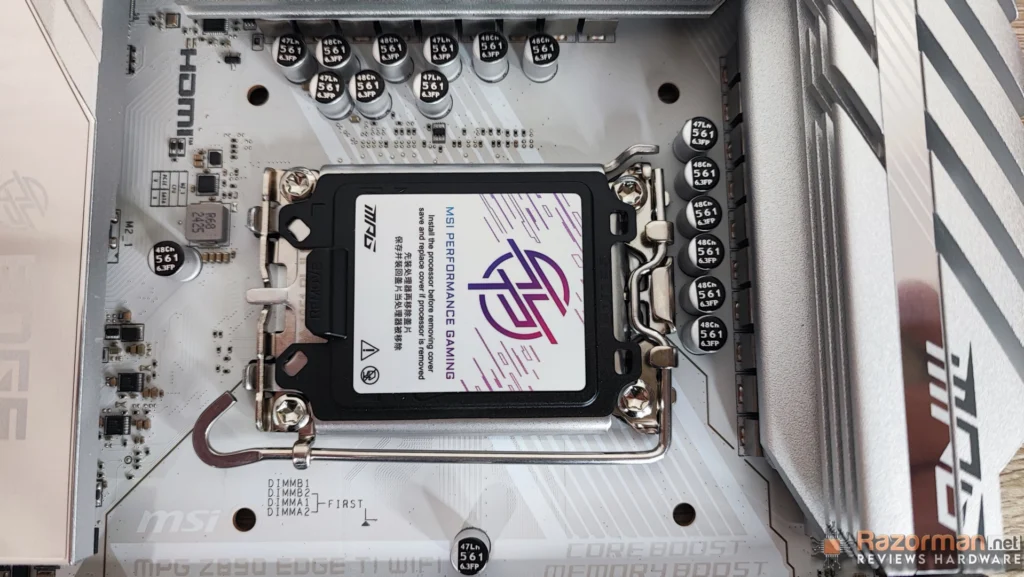

SOCKET LGA 1851
El socket LGA 1851 debe proporcionar actualizaciones al menos hasta finales de 2026, siendo compatible con cualquier CPU actual Intel Core Ultra.
SLOTS PCI Y M.2
La placa dispone de 3 slots PCIe con esta configuración:
PCI_E1 Gen PCIe 5.0 conectado a CPU y soporte hasta x16
PCI_E2 Gen PCIe 4.0 conectado a chipset
PCI_E3 Gen PCIe 4.0 conectado a chipset y soporte hasta x4
En cuanto a almacenamiento la configuración es la siguiente:
5x M.2
M.2_1 (CPU) soporte PCIe 5.0 x4 , compatible con formatos 2280/2260
M.2_2 (CPU) soporte PCIe 4.0 x4 , compatible con formatos 2280/2260
M.2_3 (Chipset) soporte PCIe 4.0 x4 , compatible con formatos 2280/2260
M.2_4 (Chipset) soporte PCIe 4.0 x4 , compatible con formatos 22110/2280
M.2_5 (Chipset) soporte PCIe 4.0 x4 / SATA , soporte con formatos 22110/2280/2260
4x SATA 6G – con soporte para RAID 0, RAID 1, RAID 5 y Raid 10
SONIDO

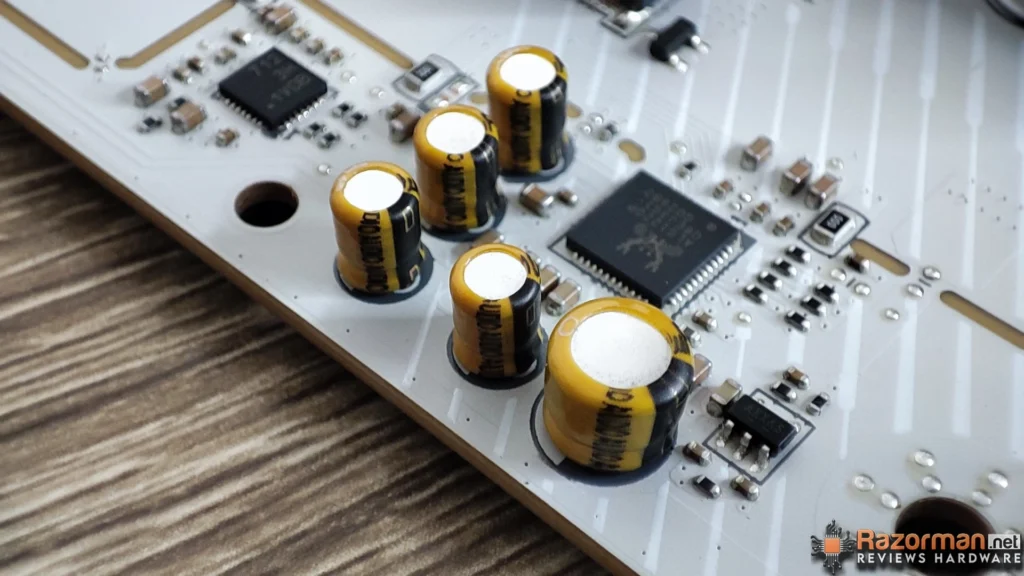

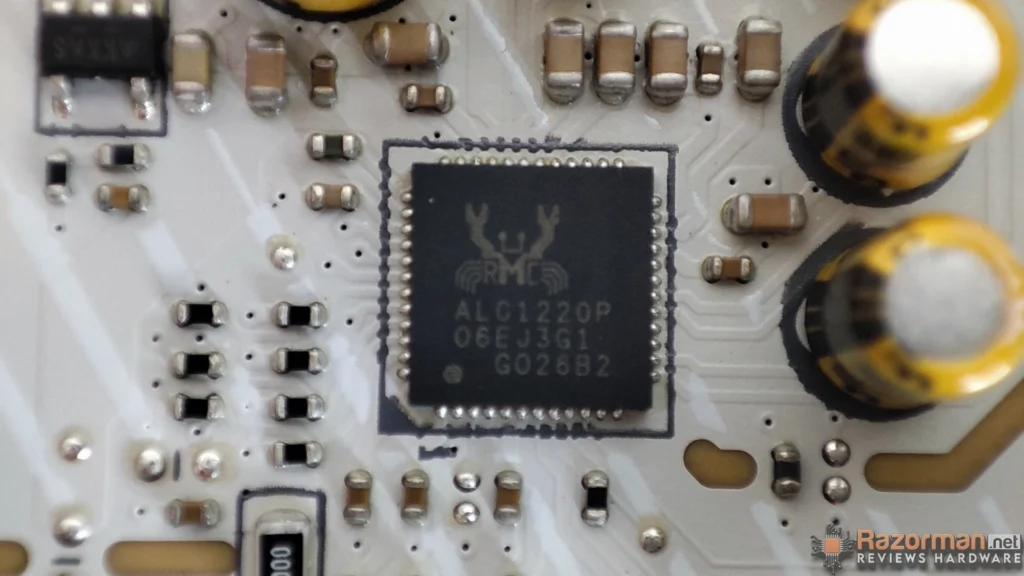

| El audio está confiado a un códec Realtek® ALC1220P con capacidades7.1 – High Definition Audio y soporte para salida óptica S/PDIF |
CONEXIONES TRASERAS

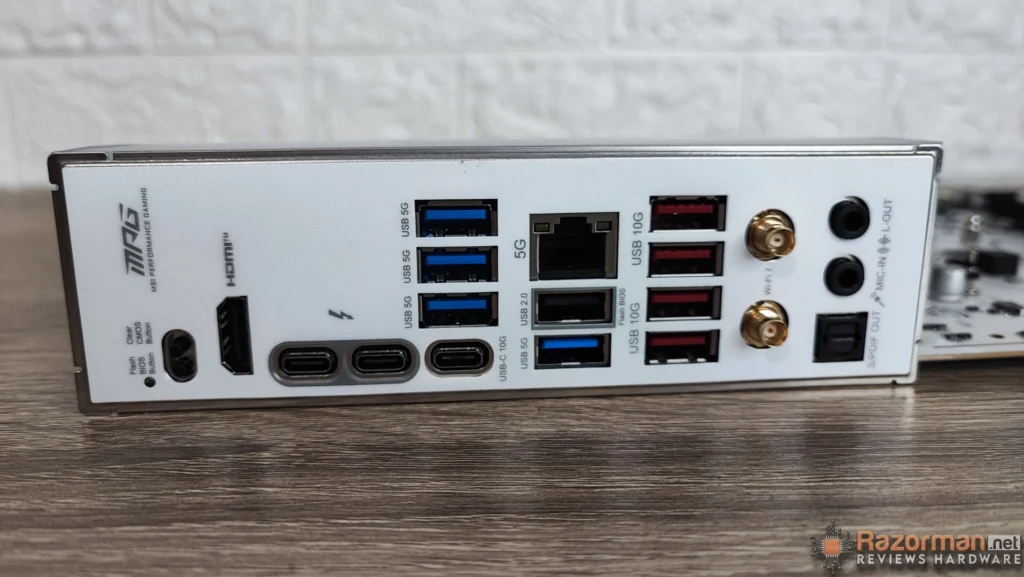

Este es el panel trasero de conexión de la placa base:
- Clear + Flash Bios botón
- Conector HDMI
- 2X Thunderbolt 4
- 4X USB 5Gbps Type-A ( Azules )
- USB 10Gbps Type-C
- Conector 5G LAN
- 1X USB 2.0
- 4X USB 10Gbps Type-A ( Rojos )
- 2X Conectores Wifi
- 2X Conectores jack audio + Salida optica SPDIF
PRUEBAS DE RENDIMIENTO
| PLACA BASE | MSI Z890 EDGE TI WIFI |
| MEMORIA | 2X24GB KINGSTON FURY RENEGADE 8400 MHZ |
| PROCESADOR | INTEL CORE ULTRA 285KF |
| SISTEMA OPERATIVO | WINDOWS 11 HOME |
| TARJETA GRAFICA | GIGABYTE RADEON RX 7900XT |
| DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
| FUENTE ALIMENTACION | LC-POWER LC1200P |
TESTS SINTETICOS

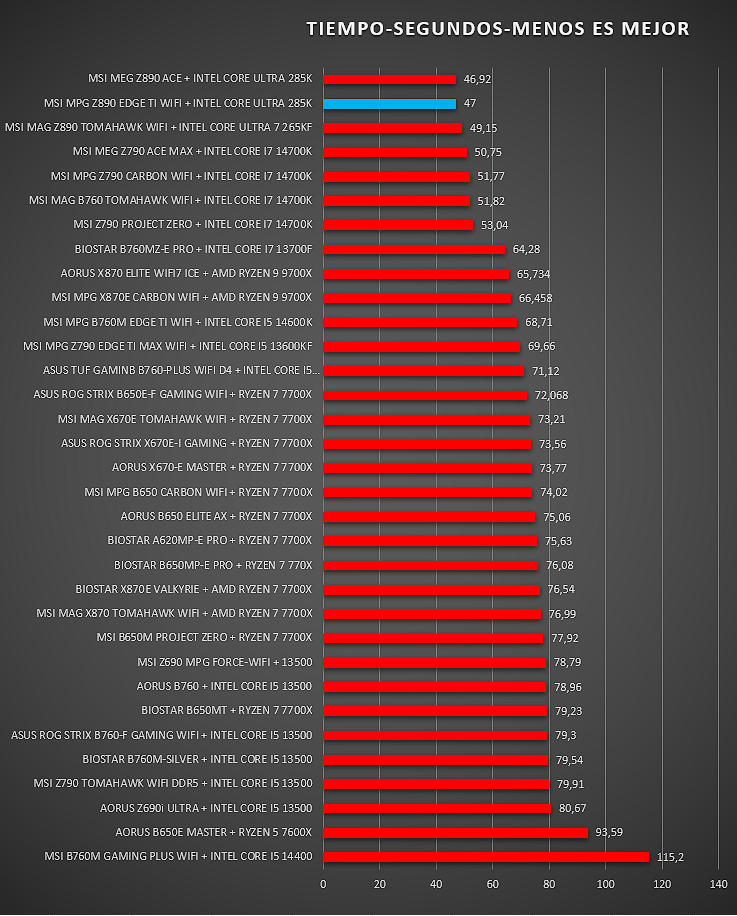

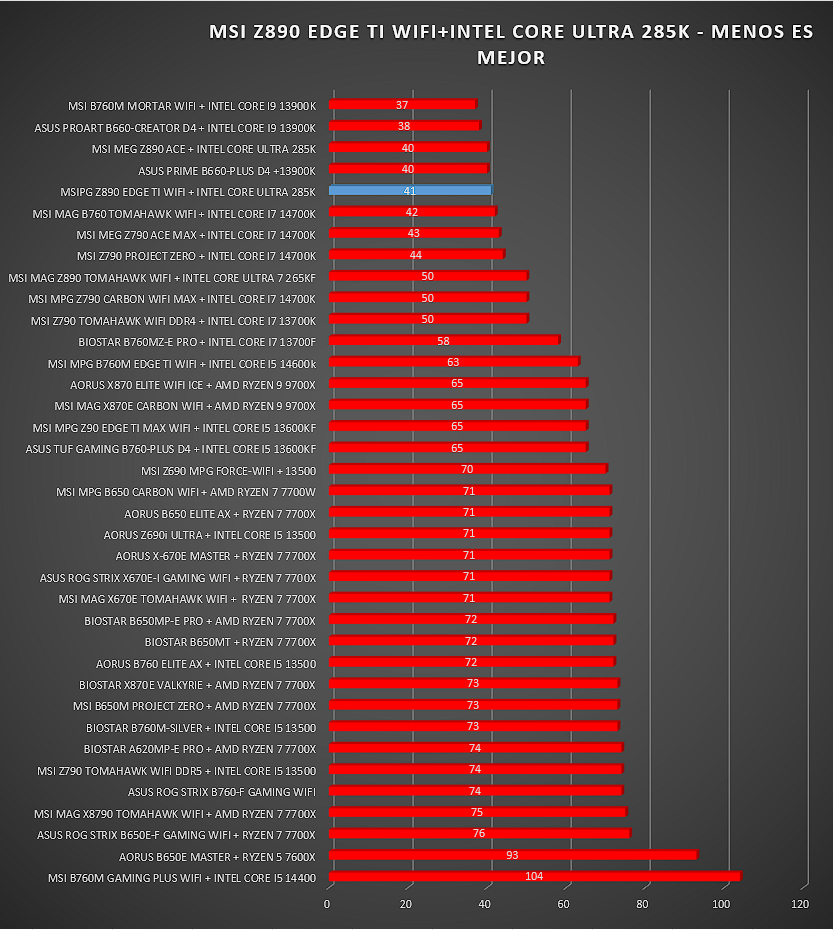

CORONA 1.3

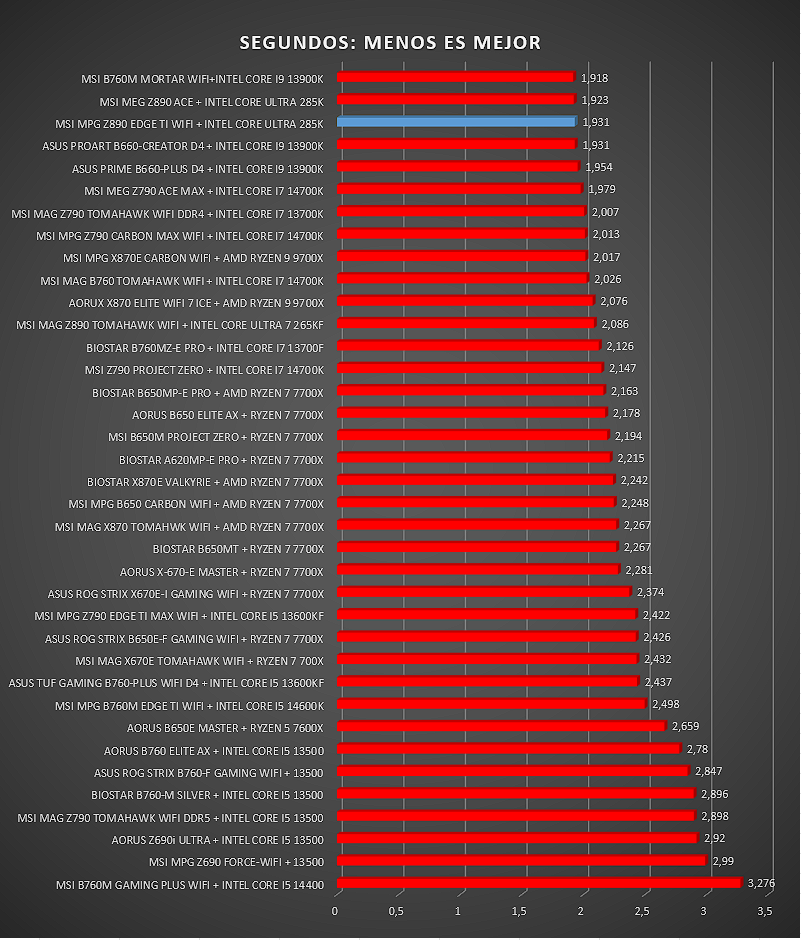

W-PRIME 32: MULTIHILO

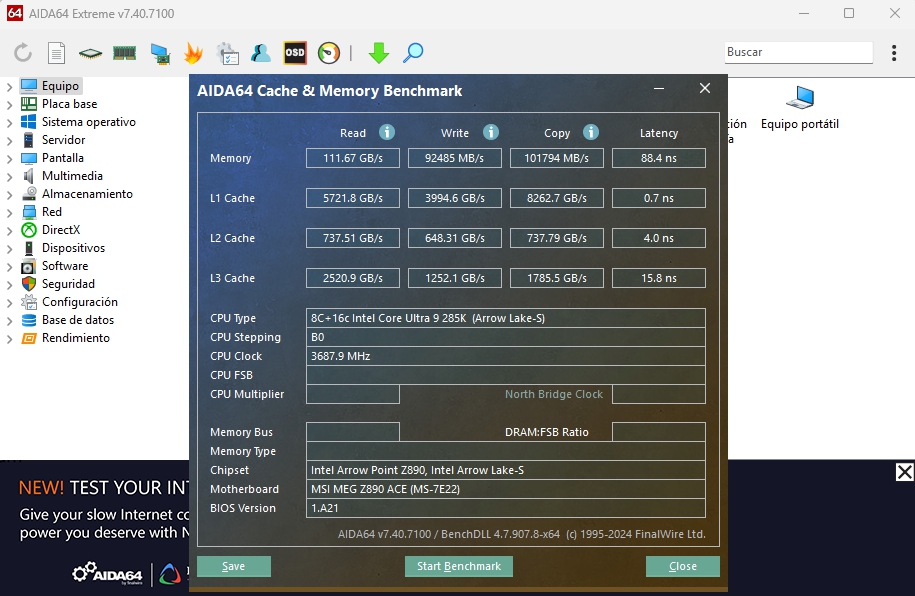

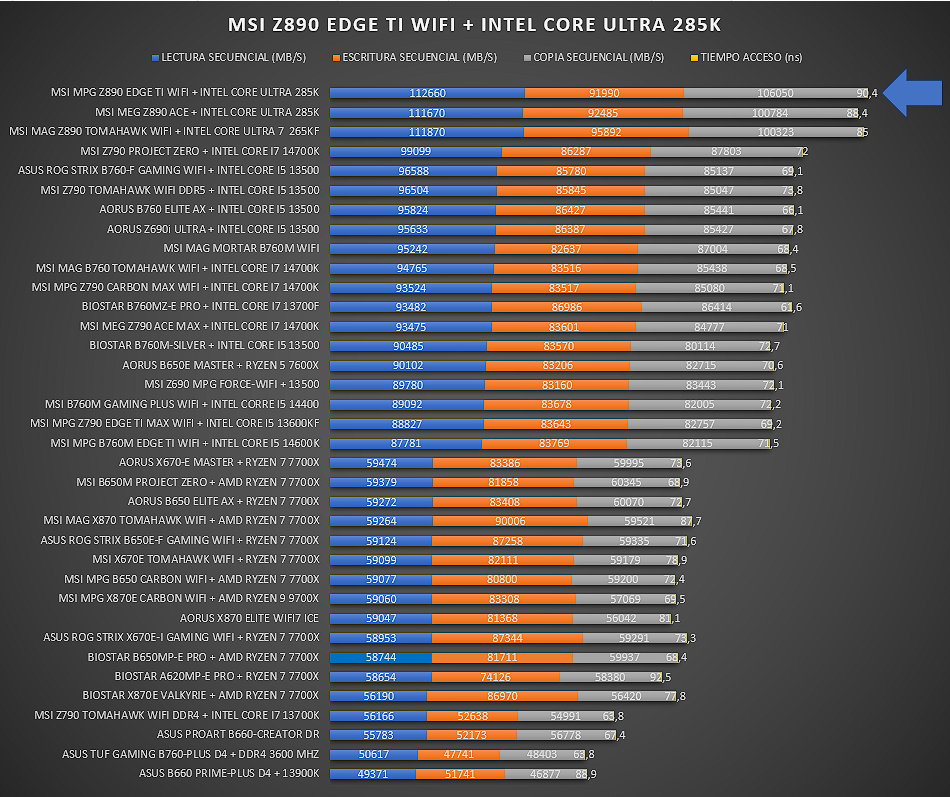

AIDA64: MEMORIA

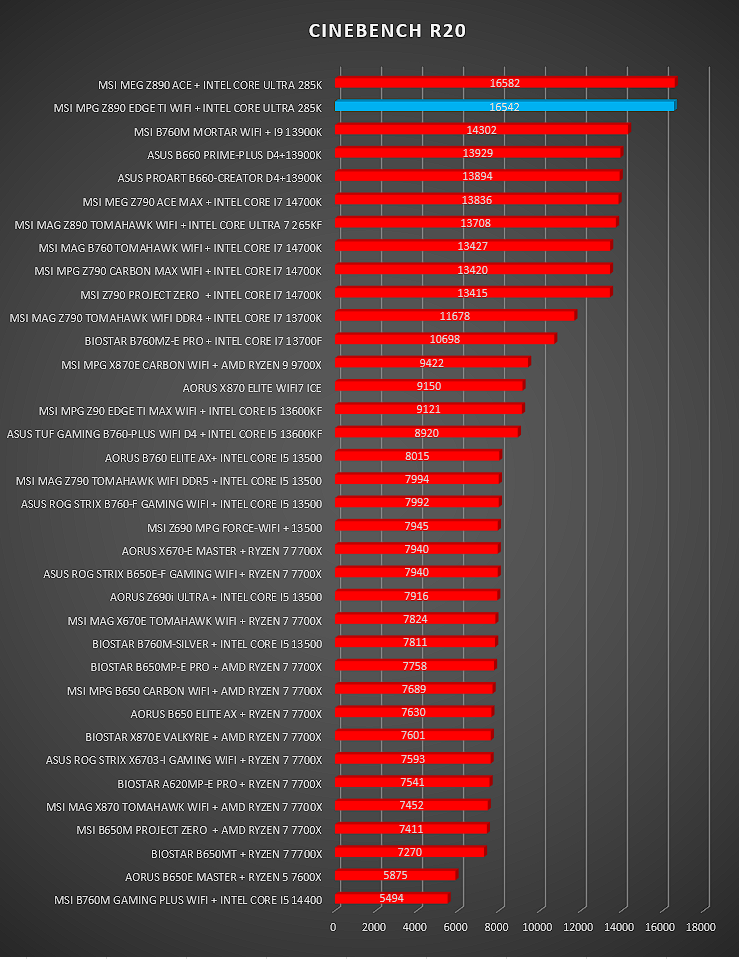

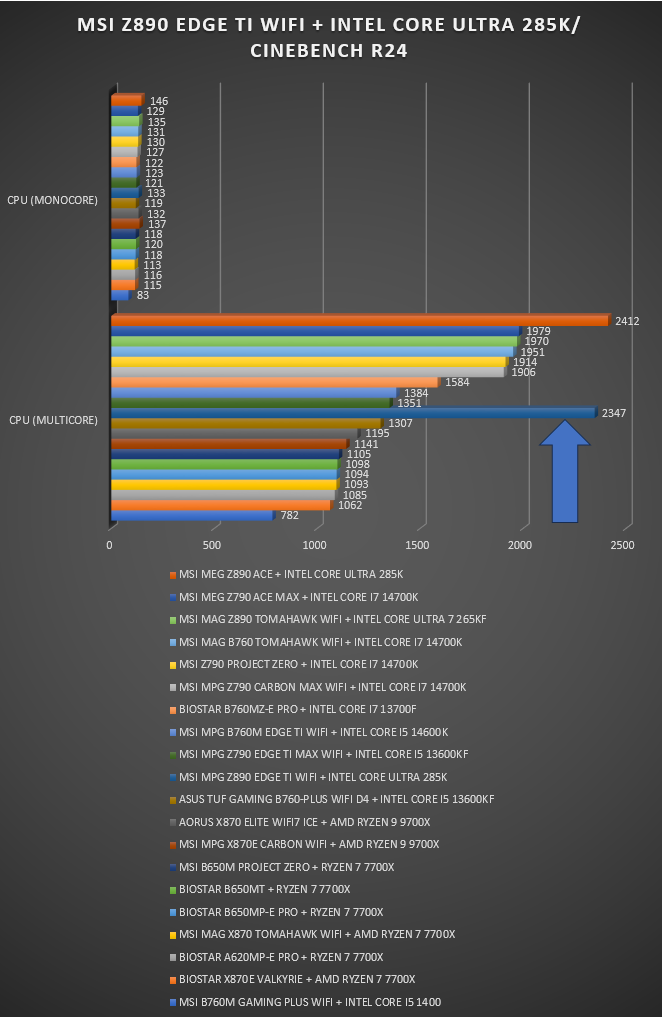

CINEBENCH R20 Y CINEBENCH R24

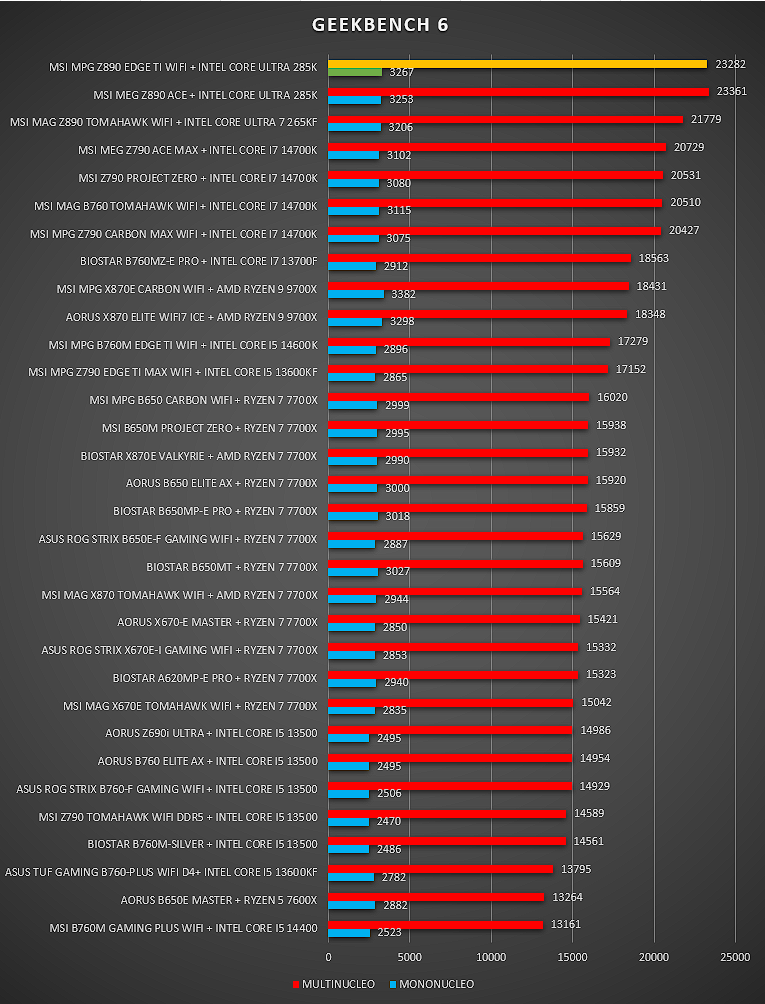

GEEKBENCH 6.3.0

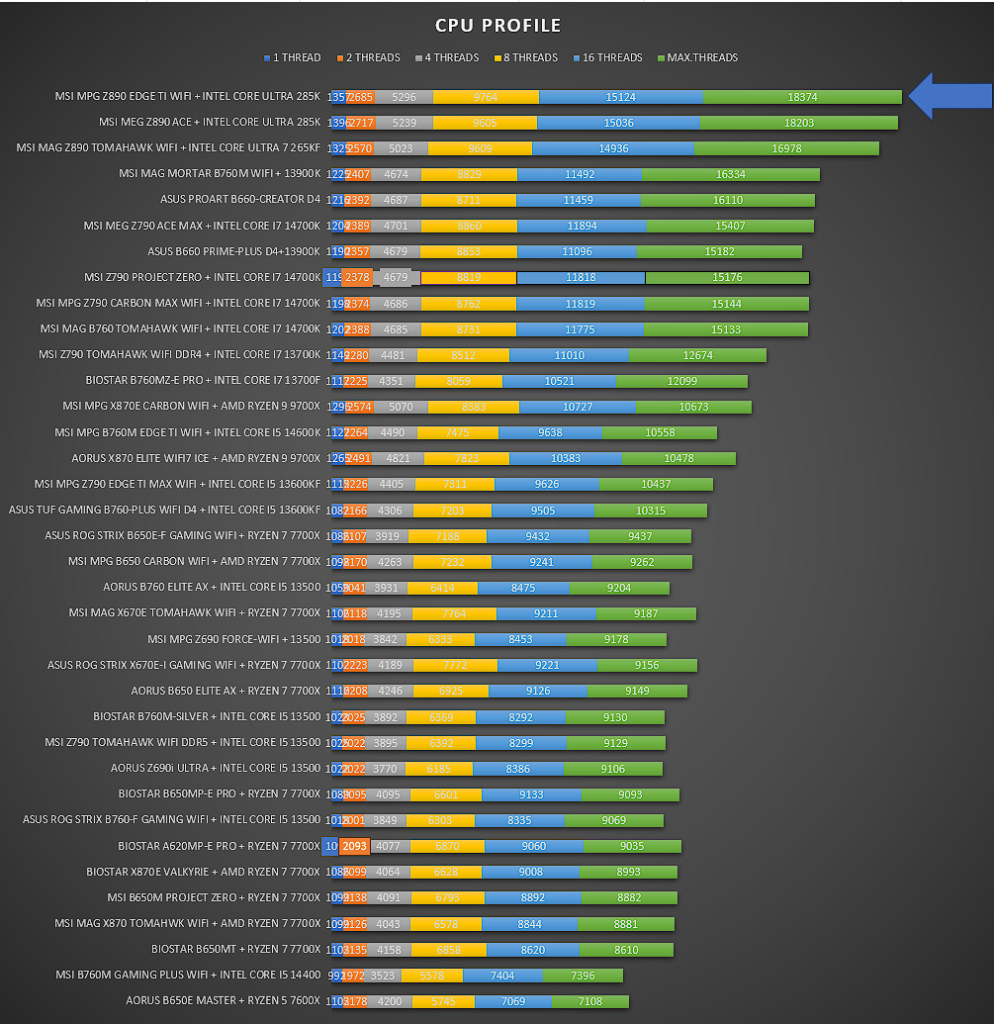

CPU PROFILE
PCMARK 10

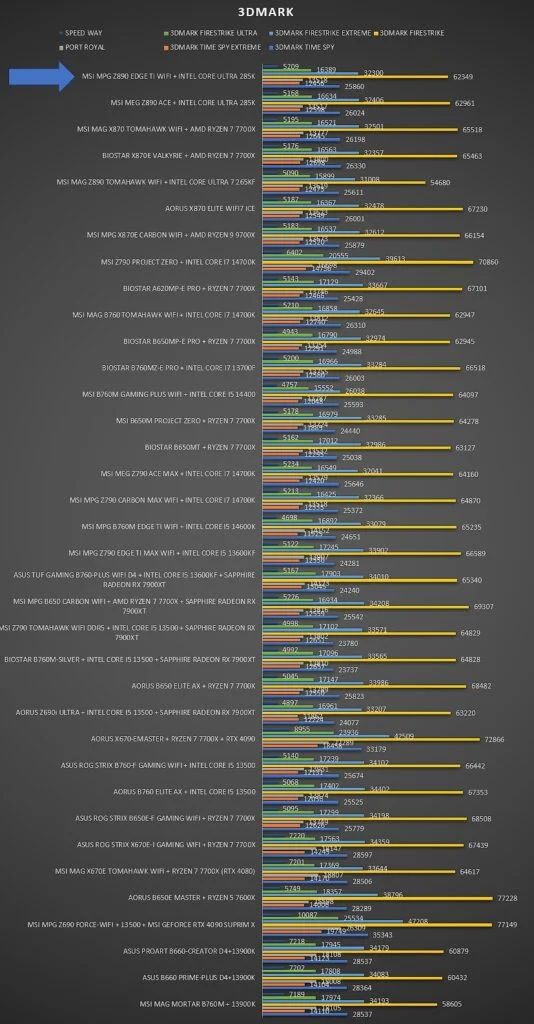

3DMARK
X-264 HD
TEMPERATURAS VRM
Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench CINEBENCH R23 durante 30 minutos consecutivos
| Característica | Valor |
|---|---|
| Modelo | MSI MAG Z890 TOMAHAWK WIFI |
| Temperatura VRM Mínima | 36.5ºC |
| Temperatura VRM Máxima | 46.5°C |
CONCLUSIONES FINALES Y PUNTUACION
