Tras analizar este modelo con memoria DDR4, hoy vamos a comprobar la mejora con memoria DDR5, con un procesador Intel Core i5 13500 y 32 GB DDR5 @ 6400 Mhz.
REVIEW MSI Z790 TOMAHAWK WIFI DDR5
Muchas gracias a MSI por enviarnos esta placa base MSI MAG Z790 Tomahawk WIFI DDR5 para la review
MSI MAG Z790 TOMAHAWK WIFI DDR5: CARACTERISTICAS TECNICAS
| CHIPSET | Intel Z790 |
| SOPORTE CPU | 12/13 Generación Procesadores Intel® Core™, Pentium® Gold y Celeron® |
| MEMORIA SOPORTADA | 4x DDR5, soporte hasta 192 GB , configuración memoria Dual-Channel. Memoria 7200+(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Frecuencia máxima OC: • 1DPC 1R hasta 7200+ MHz • 1DPC 2R hasta 6600+ MHz • 2DPC 1R hasta 6400+ MHz • 2DPC 2R hasta 5600+ MHz Soporte Intel® XMP3.0 OC |
| CONEXIONES | 1x HDMI™ – 4k @ 60 Hz 1x DisplayPort – 8K @ 60 Hz |
| SLOTS EXPANSION | 2x PCI-E x16 slot Soporte x16/x4 1x PCI-E x1 slot |
| ALMACENAMIENTO | 4x M.2 slot M.2_1 (FCPU) soporte hasta PCIe 4.0 x4 , soporte 22110/2280/2260 M.2_2 (Chipset) soporte hasta PCIe 4.0 x4 , soporte 2280/2260 M.2_3 (Chipset) soporte hasta PCIe 4.0 x4 / SATA mode, soporte 2280/2260/2242 M.2_4 (Chipset) soporte hastaPCIe 4.0 x4 , soporte 2280/2260/2242 7x puertos SATA 6G |
| LAN | Intel® 2.5Gbps LAN |
| WIRELESS/WIFI | Intel® Wi-Fi 6E Módulo preinstalado en el slot M.2 (Key-E) Soporte MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) hasta2.4Gbps Soporte 802.11 a/ b/ g/ n/ ac/ ax Soporte Bluetooth® 5.3, FIPS, FISMA |
| AUDIO | Realtek® ALC4080 Codec 7.1-Canales USB High Performance Audio Soporte salida S/PDIF Soporte hasta 32-Bit/384 kHz reproducción |
| SISTEMAS OPERATIVOS SOPORTADOS | Soporte Windows® 11 64-bit, Windows® 10 64-bit |
| FORMATO | ATX : 243.84mmx304.8mm |
UNBOXING Y ACCESORIOS
El embalaje exterior de la placa base MSI MAG Z790 TOMAHAWK WIFI DDR5 lo conforma una caja de cartón realmente llamativa, que combina los tonos negros/grises. Vemos el logo del fabricante, modelo y varios iconos de sus principales características en el frontal, encontrando en el perfil trasero gran cantidad de información de la placa, así como una imagen de la misma.

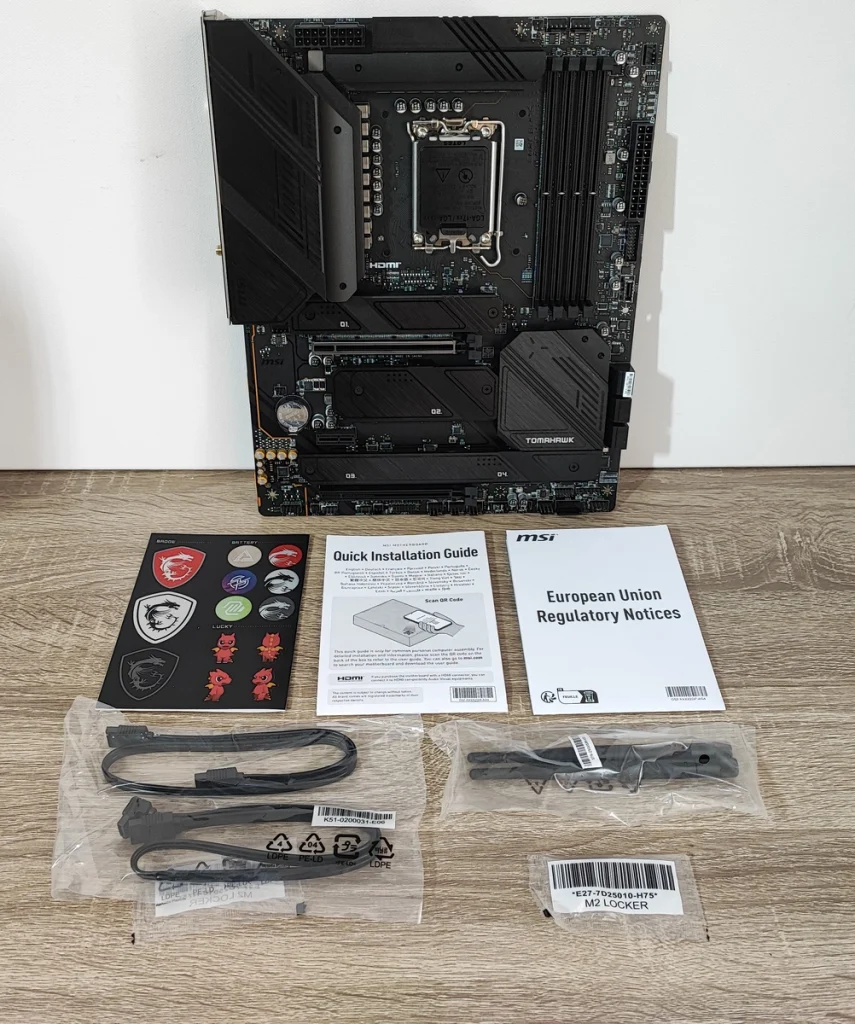

La placa base va colocada sobre un soporte de cartón blanco y protegida también por una bolsa antiestática, en la siguiente imagen vemos todos los accesorios incluidos:
- Guía de instalación rápida
- 2 Cables SATA
- 2 clips EZ M.2
- USB con drivers y apps
- Stickers para los cables
- Doble antena Wifi
- Folleto informativo
DISEÑO

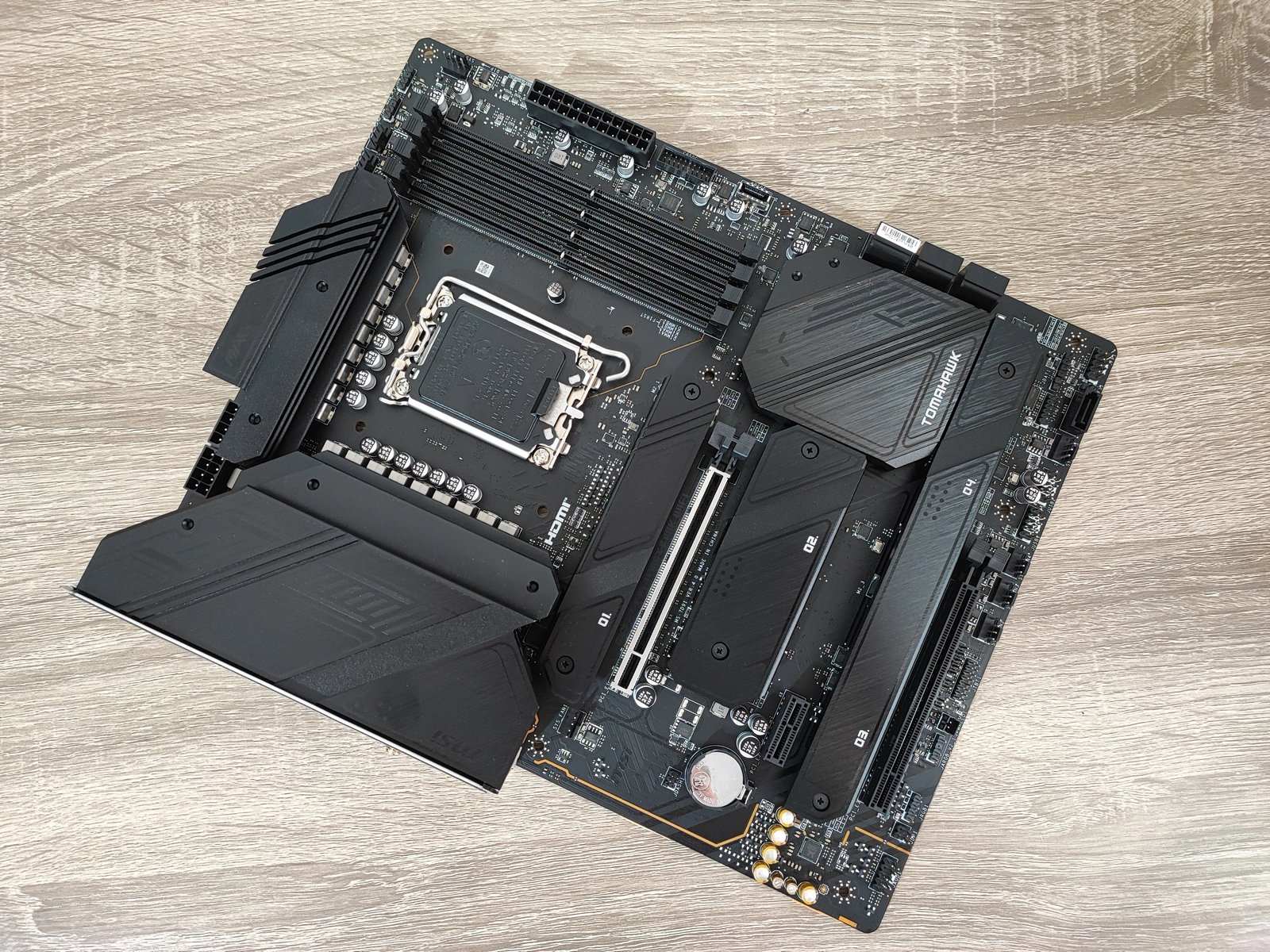

Siempre hemos dicho que la gama Tomahawk es una de las más exitosas de MSI por su cuidada relación calidad/precio, prestaciones y la incorporación de las últimas innovaciones del mercado. La versión DDR5 no difiere estéticamente en nada con la versión compatible con memoria DDR4, contando con un diseño muy sobrio y discreto como podemos apreciar, con un PCB de color negro y unos disipadores de aluminio efecto cepillado de color negro, careciendo de cualquier tipo de iluminación. Su formato es ATX convencional de 243.84mmx304.8mm.

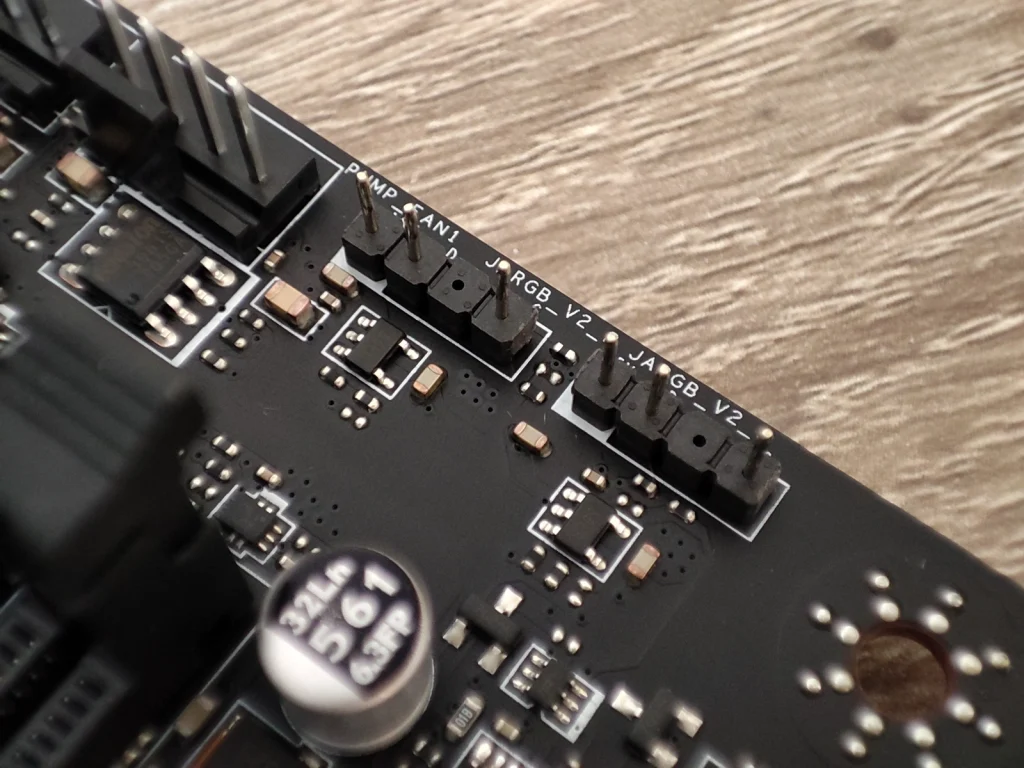

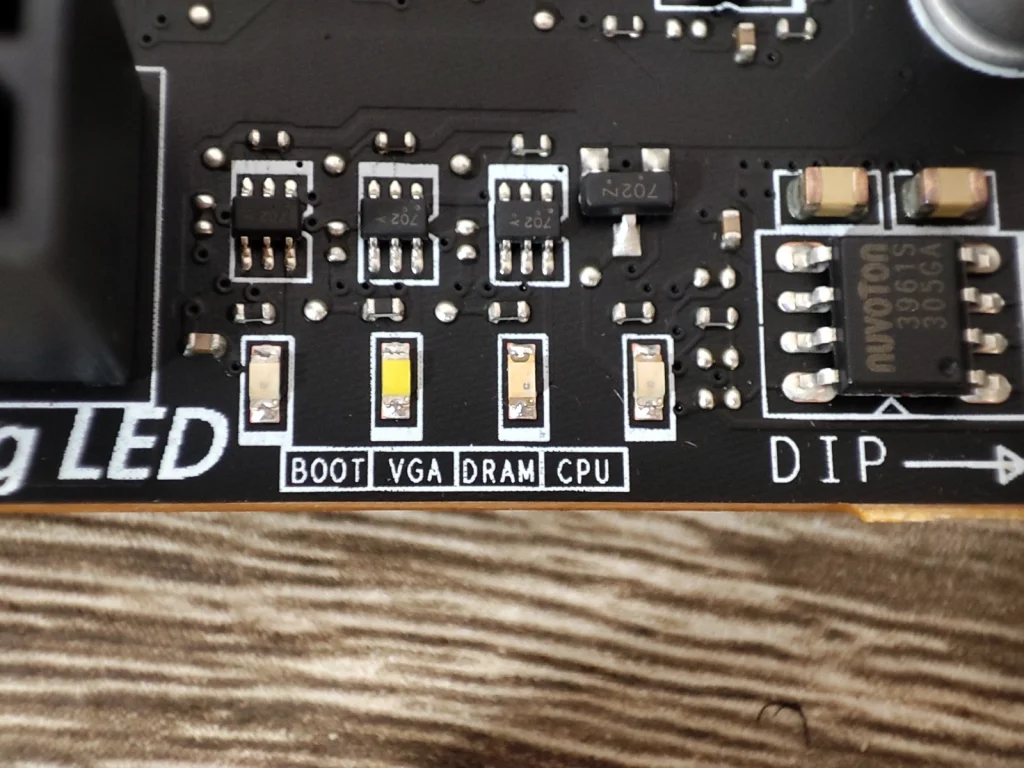

Que no posea iluminación la placa no quiere decir que no podamos conectar componentes con iluminación ARGB/RGB, pues la placa incorpora 2 conectores de cada tipo. Para facilitarnos el encontrar cual componente es el que causa problemas en el arranque cuenta con un práctico DEBUG LED que nos informa de fallos en el arranque relativos a – BOOT, VGA, DRAM , CPU.
VRM

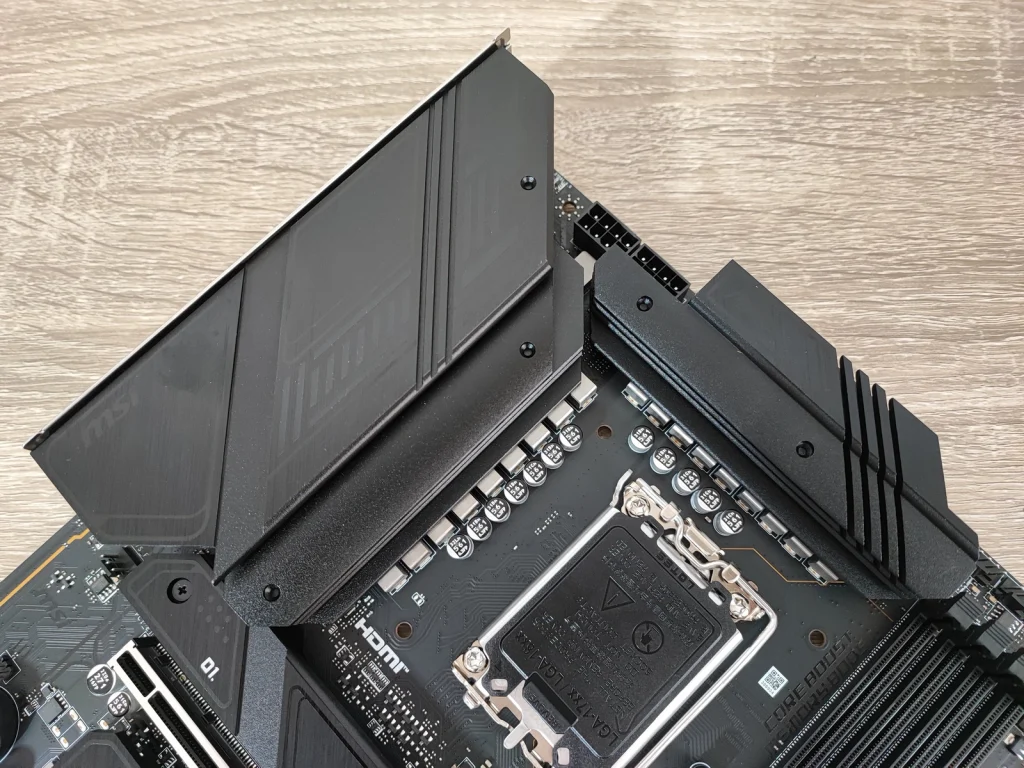

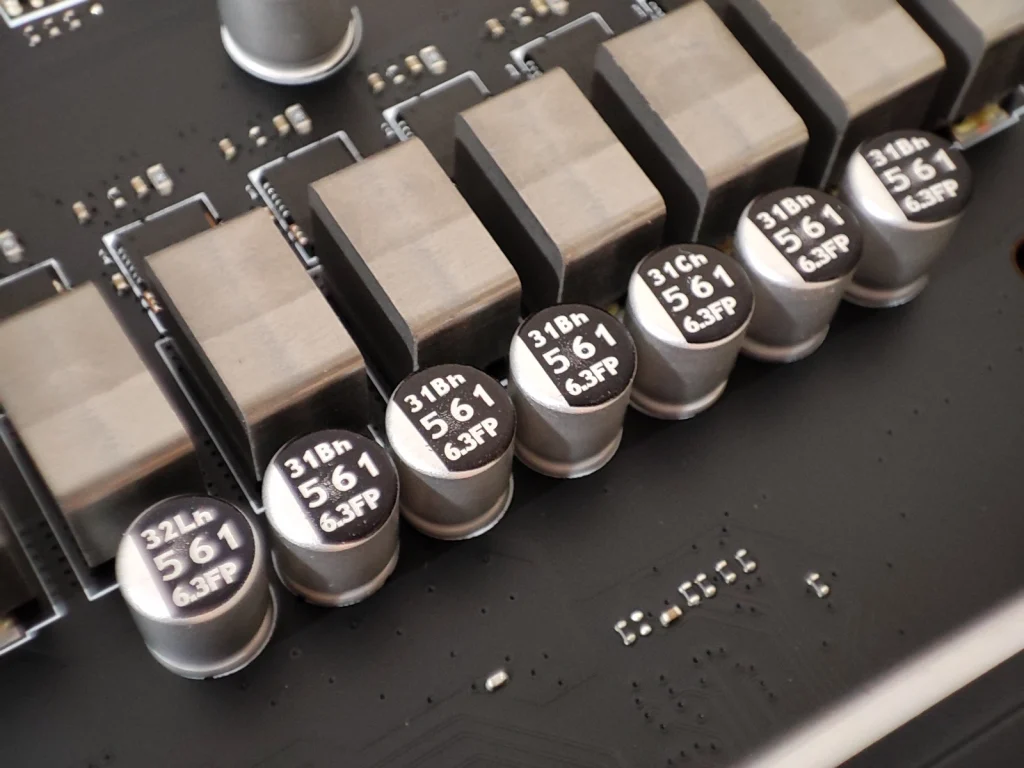

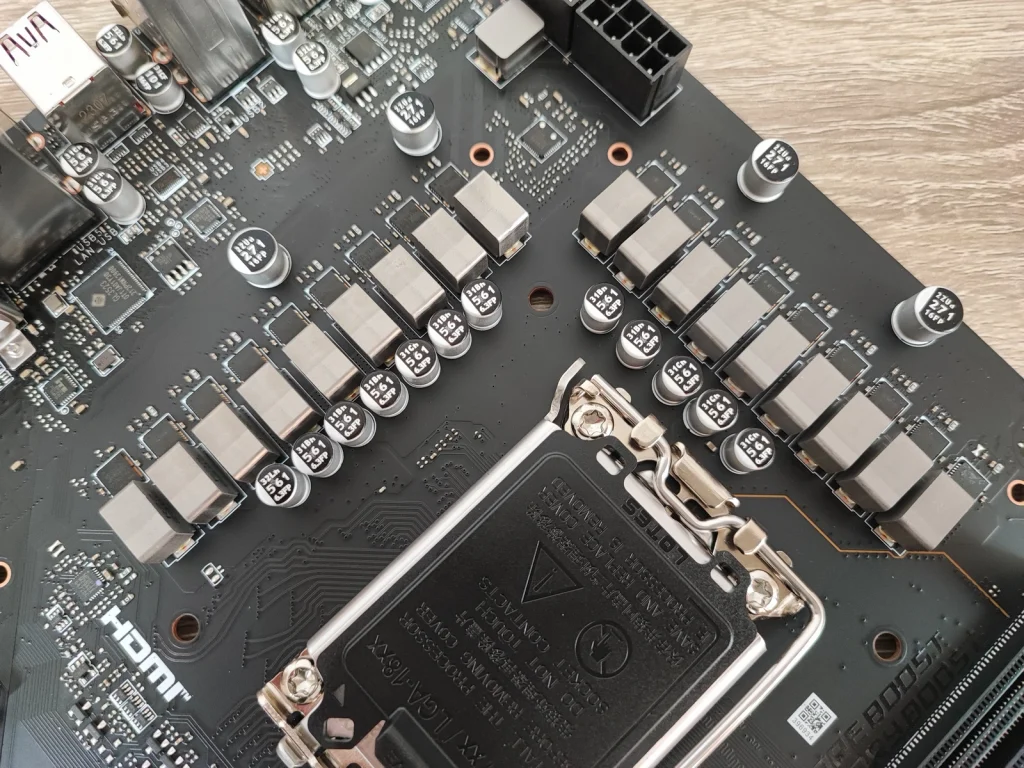

Alrededor del zócalo de la CPU encontramos un potente VRM de 16+1+1 fases de alimentación de 90A.

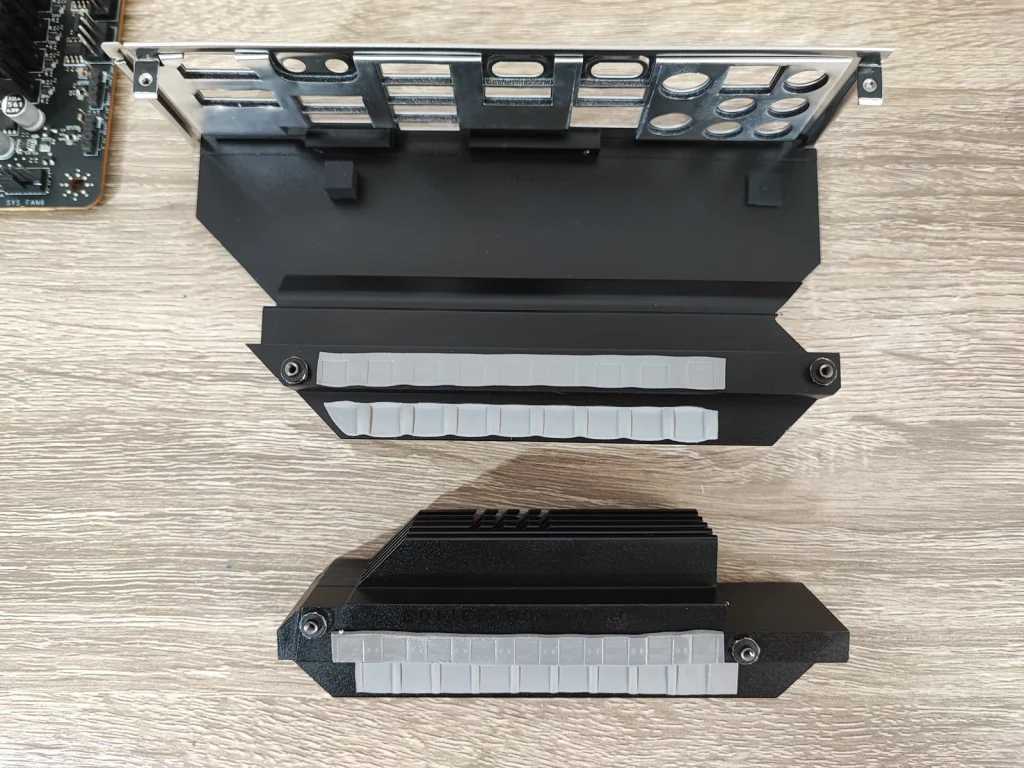

Los disipadores disponen de unas gruesas almohadillas térmicas – no unidos entre sí los disipadores de aluminio por un heatpipe, de 7W/mk. El disipador principal hace también la funciónde tapa superior de la zona de conexiones careciendo de iluminación y con unas ligeras franjas longitudinales en su superficie.

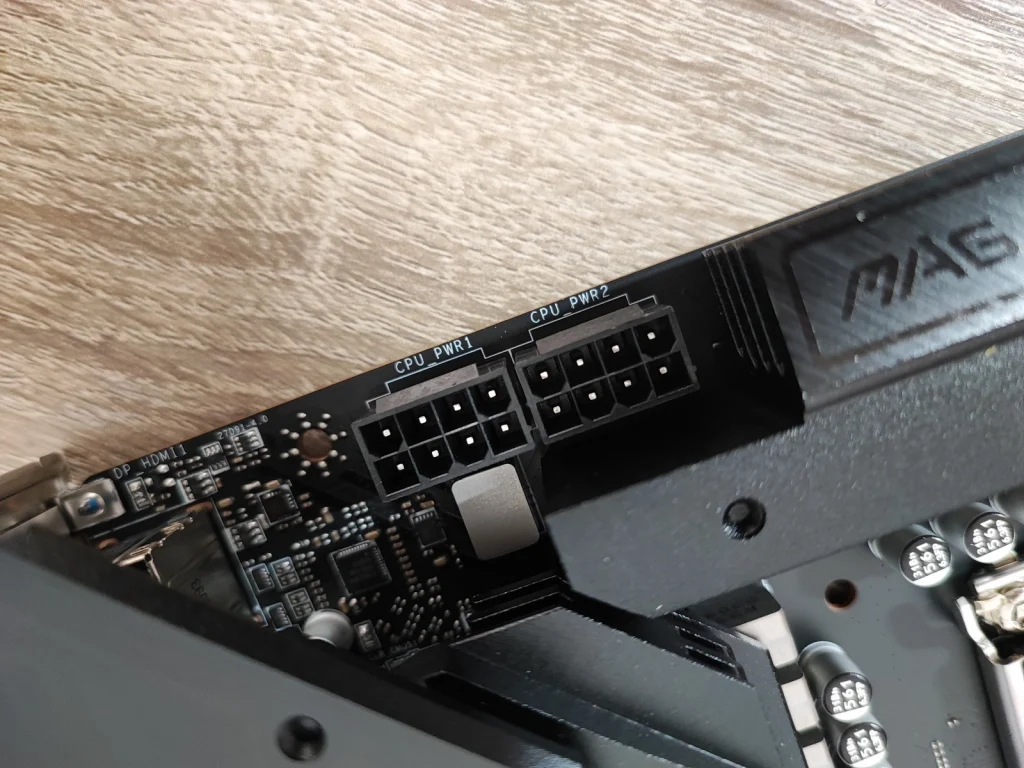

La alimentación de los potentes y demandantes procesadores Intel de 13ª Generación implican una buena alimentación de la CPU y en este caso encontramos un doble conector EPS de 8+8 pines.

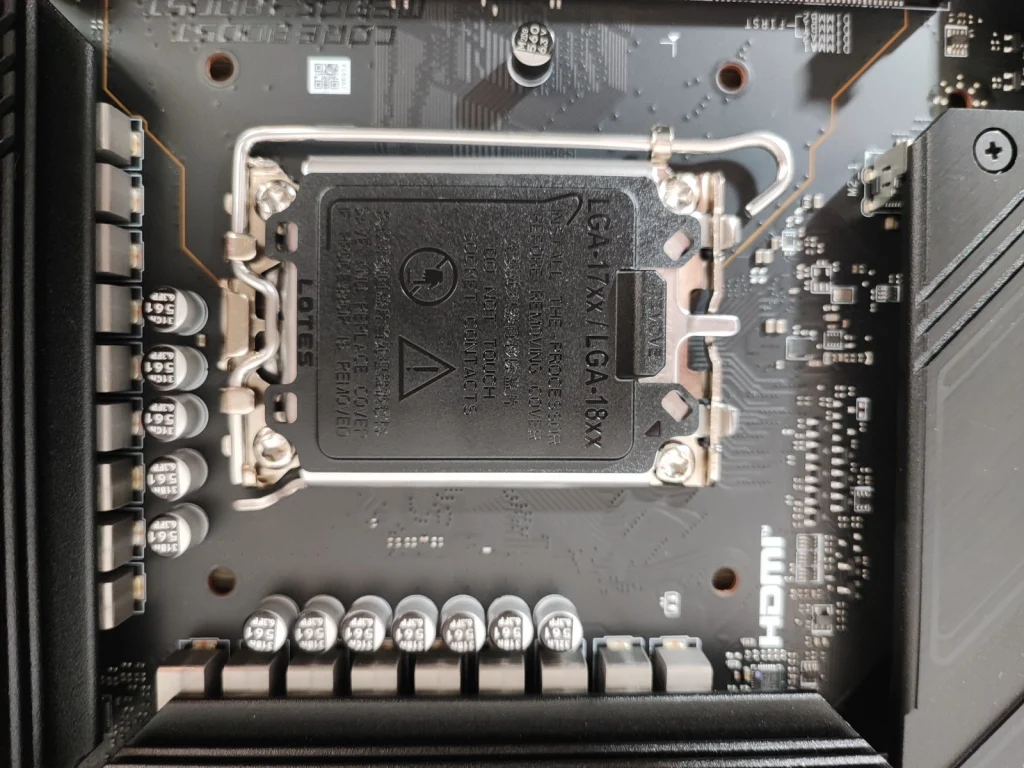

SOCKET INTEL LGA 1700
La ventaja de este socket es la compatibilidad con los anteriores procesadores de la 12ª generación de Intel y los últimos procesadores de la 13ª generación – RaptorLake – además de ser posiblemente también compatibles con los inminentes procesadores Intel de 14ª Generación – Meteor Lake – que se deberían de lanzar en el último trimestre del año.
SLOTS PCIe y M.2

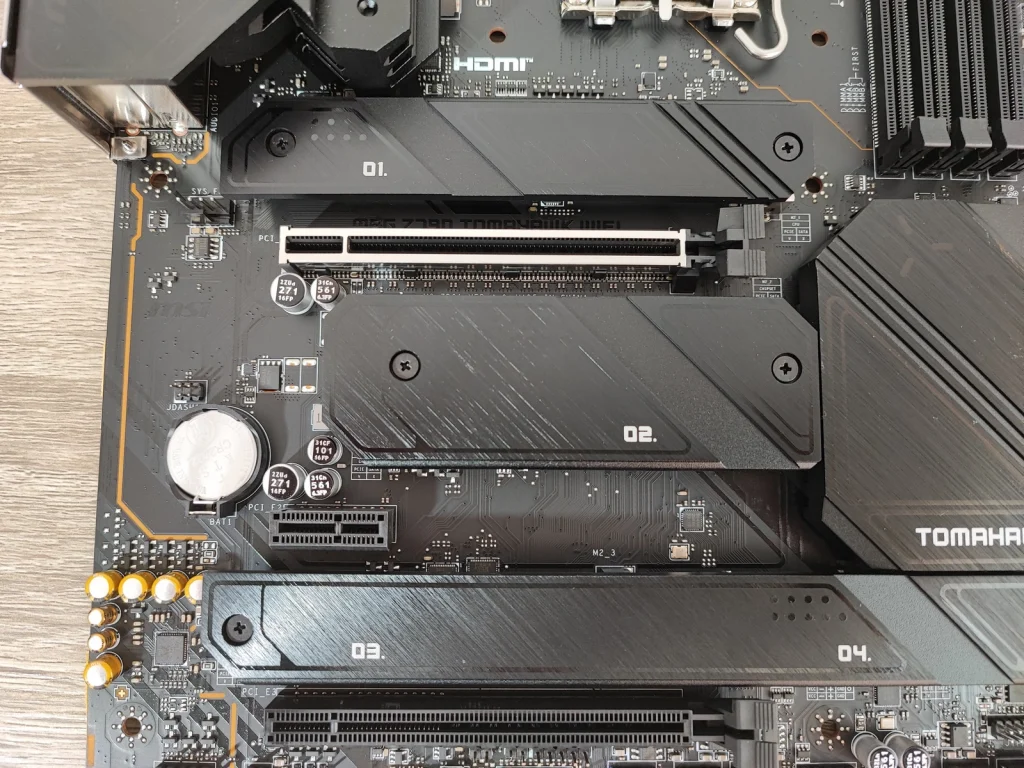

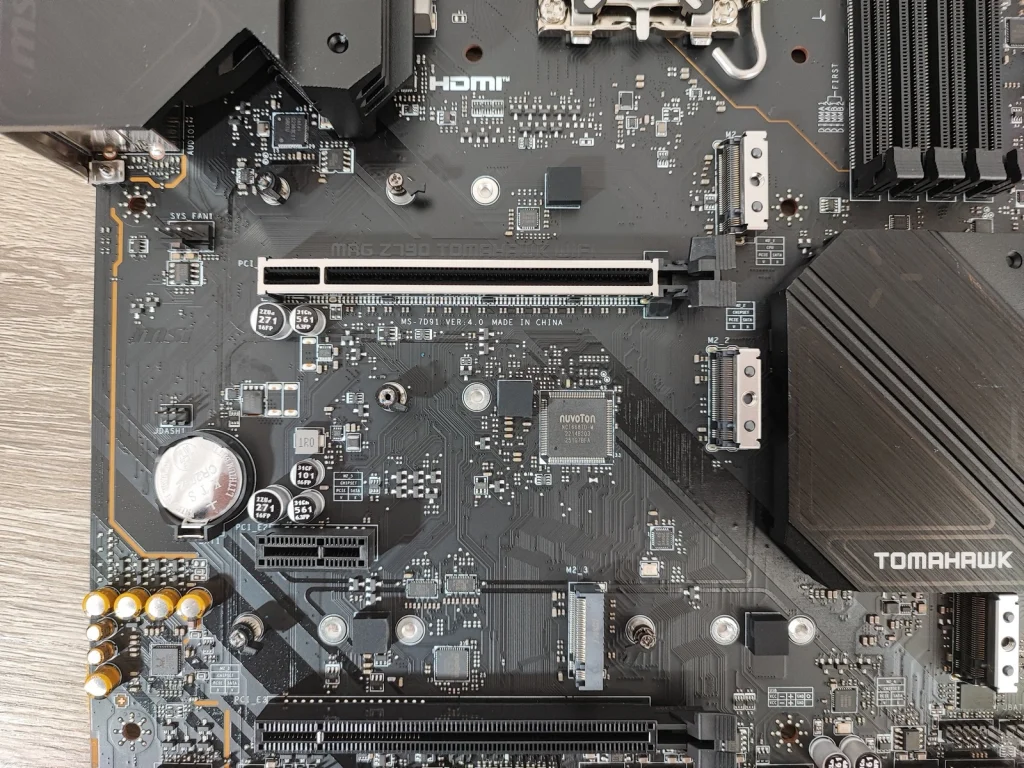

En la zona inferior de la placa, encontramos un Slot PCI Express 5.0 x16 cubierto por un carenado metálico de aluminio cepillado y conexión a la CPU, un slot PCI Expres 4.0 x16 – conectado al chipset – y por último un conector PCI Express 3.0 x1 también conectado al chipset.
Para almacenamiento disponemos de 4 slots M.2, con esta configuración
M.2_1 (Conectado a CPU) y soporte PCIe 4.0 x4 , con compatibilidad con los dispositivos de formato 22110/2280/2260
M.2_2 (Conectado al Chipset) y soporte PCIe 4.0 x4 , con compatibilidad con los dispositivos de formato 2280/2260
M.2_3 (Conectado al Chipset) y soporte PCIe 4.0 x4 / SATA , con compatibilidad con los dispositivos de formato 2280/2260/2242
M.2_4 (Conectado a Chipset) y soporte PCIe 4.0 x4 , con compatibilidad con los dispositivos de formato 2280/2260/2242

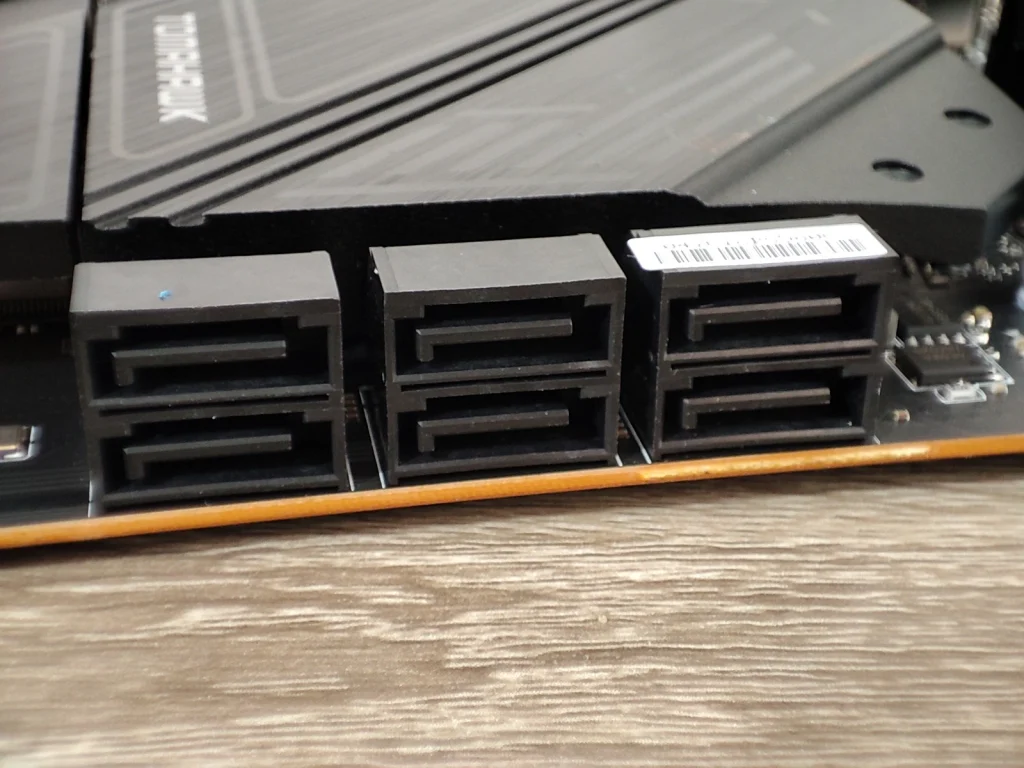

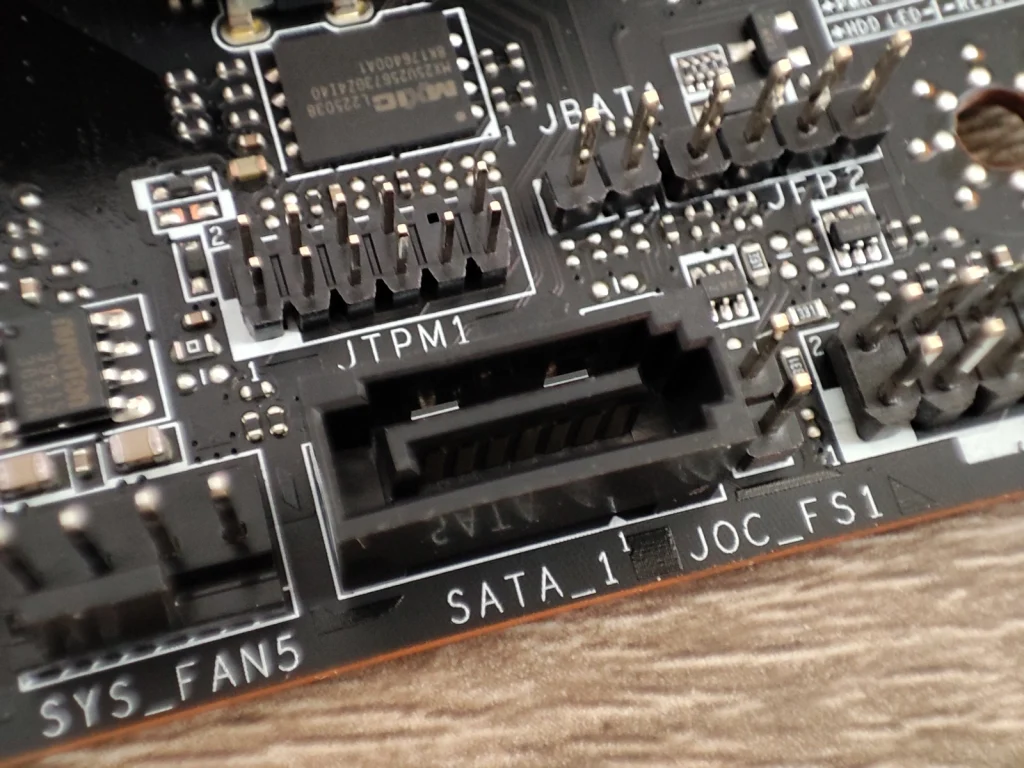

7x SATA 6G con soporte para RAID 0, 1, 5, 10

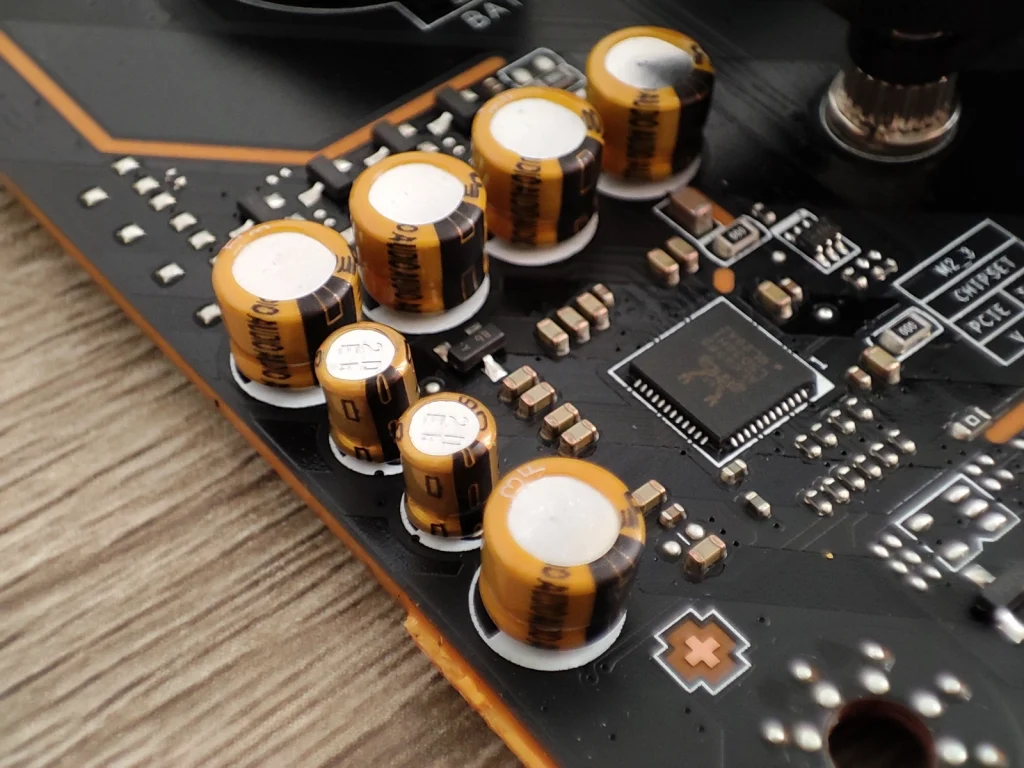

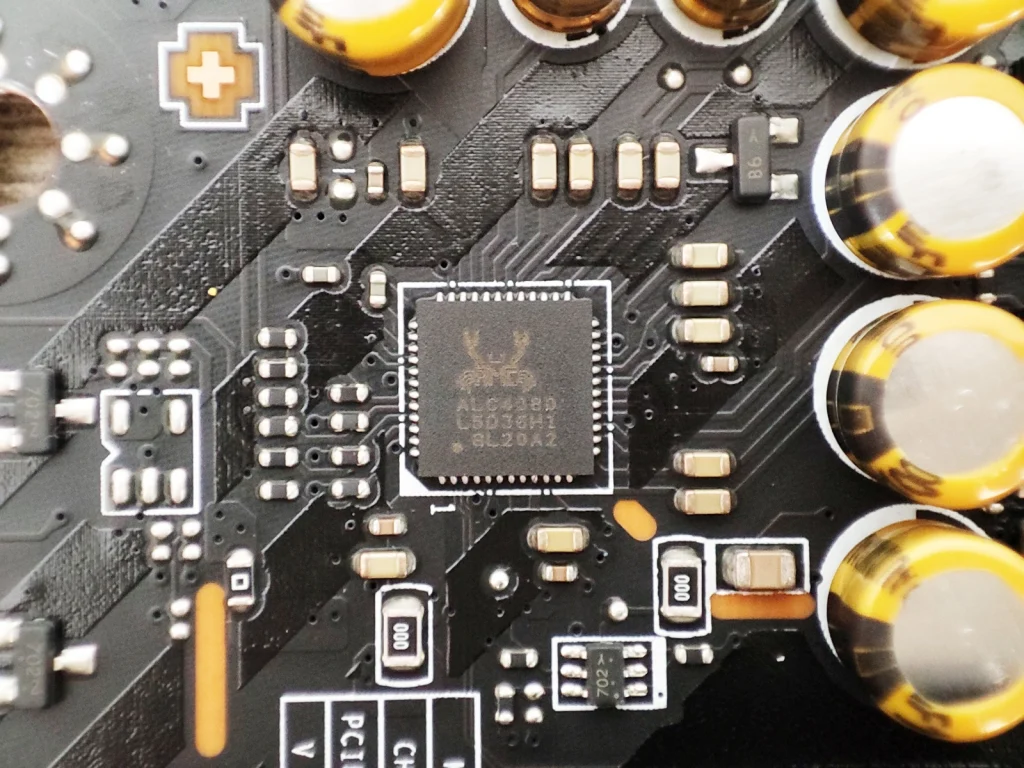

SONIDO Realtek® ALC4080 Codec
El audio está confiado a un chip de sonido Realtek® ALC4080 Codec, con capacidad 7.1 canales igh Performance Audio y soporte S/PDIF y reproducción 32-Bit/384 Khz en el panel frontal
CONEXIONES TRASERAS

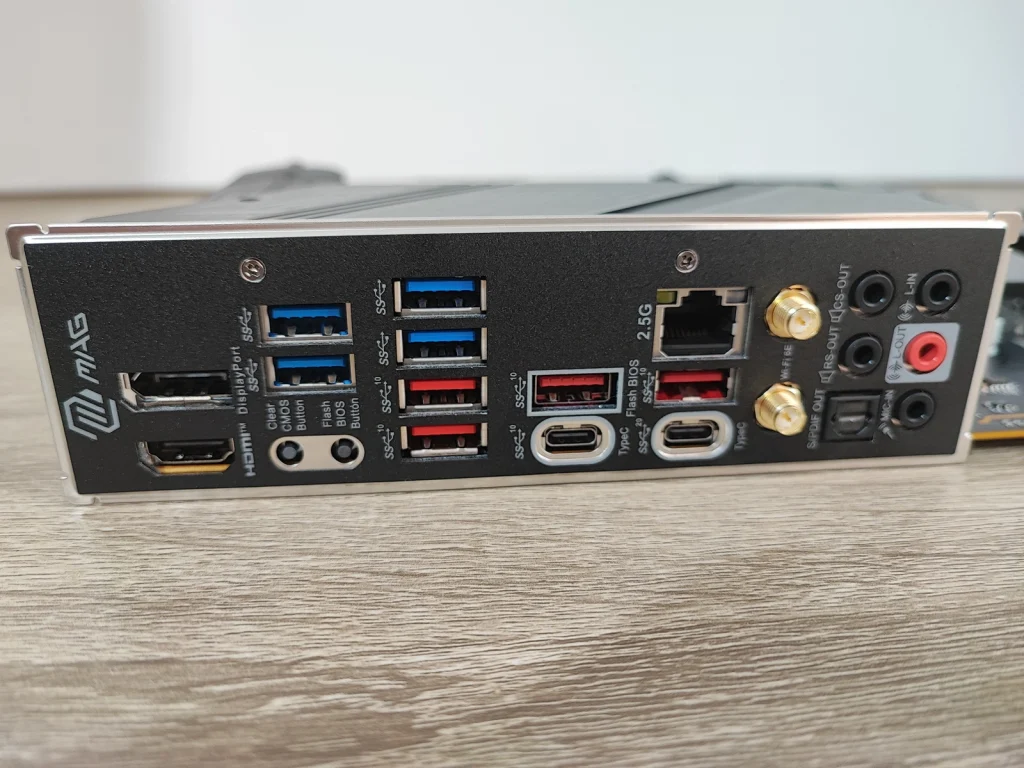

Completo panel de conexiones traseras, de izquierda a derecha:
- DisplayPort 1.4
- Puerto HDMI™ 2.1
- 2.5 Lan
- 2x USB 3.2 Gen 2 10Gbps Type-A
- 2x USB 2.0 + 1x USB 3.2 en 2 10Gbps Type-A + USB 3.2 Gen 2 10Gbps Type-C
- 4x USB 3.2 Gen 1 5Gbps Type-A
- 2X Antena Wifi
- 5x Jack + SPDIF
SOFTWARE

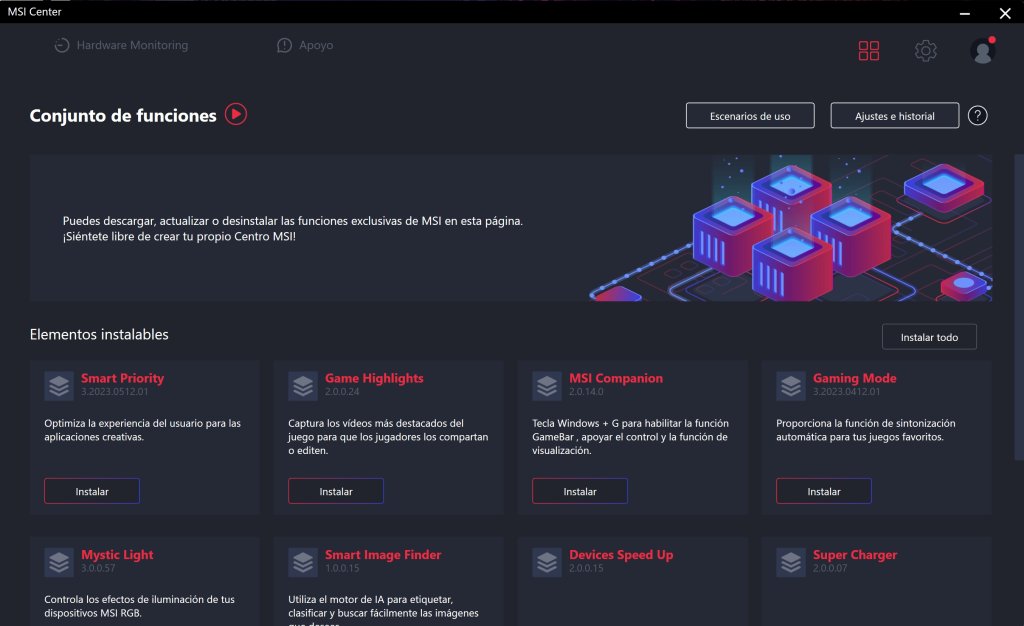

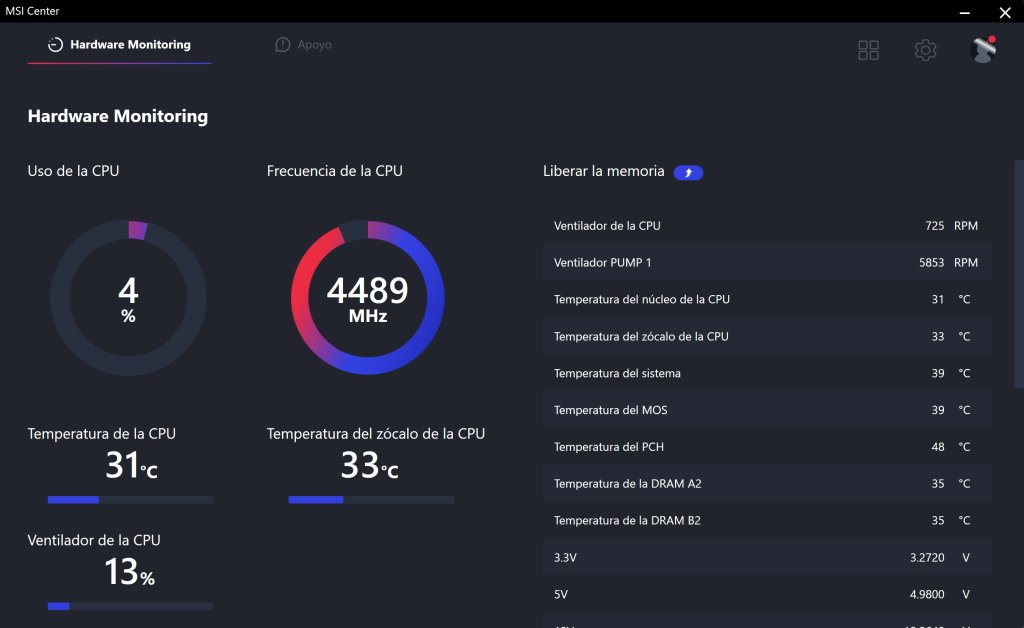

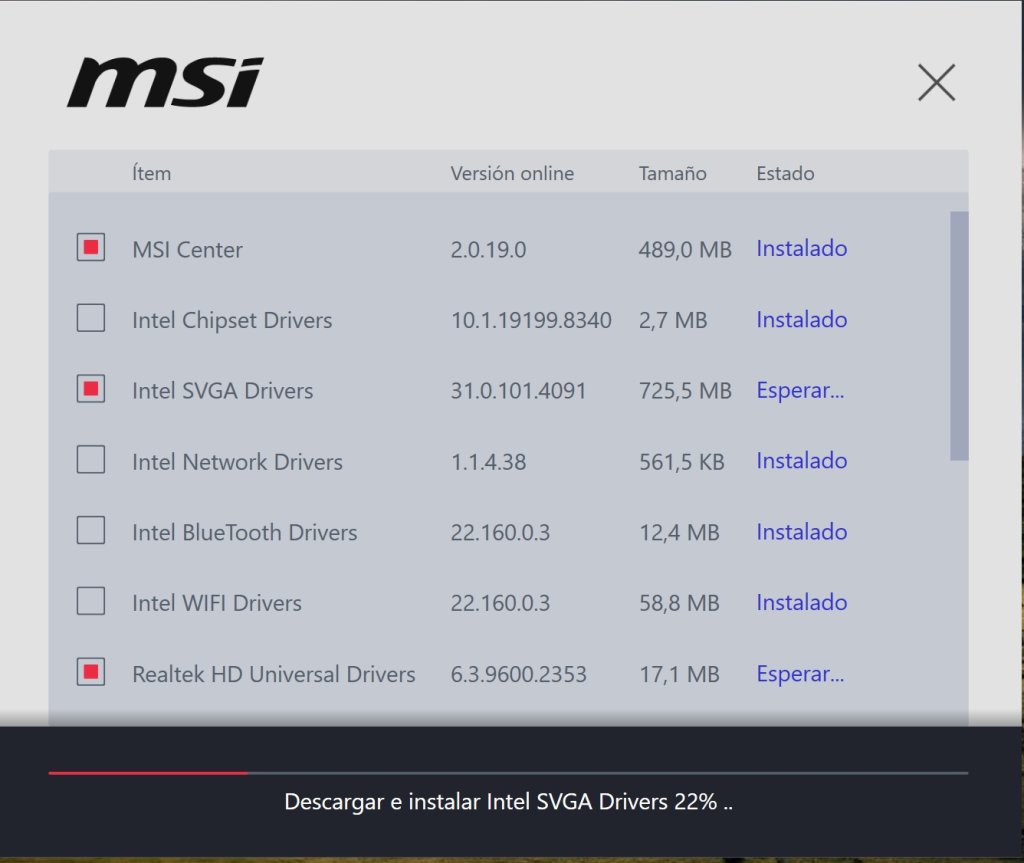

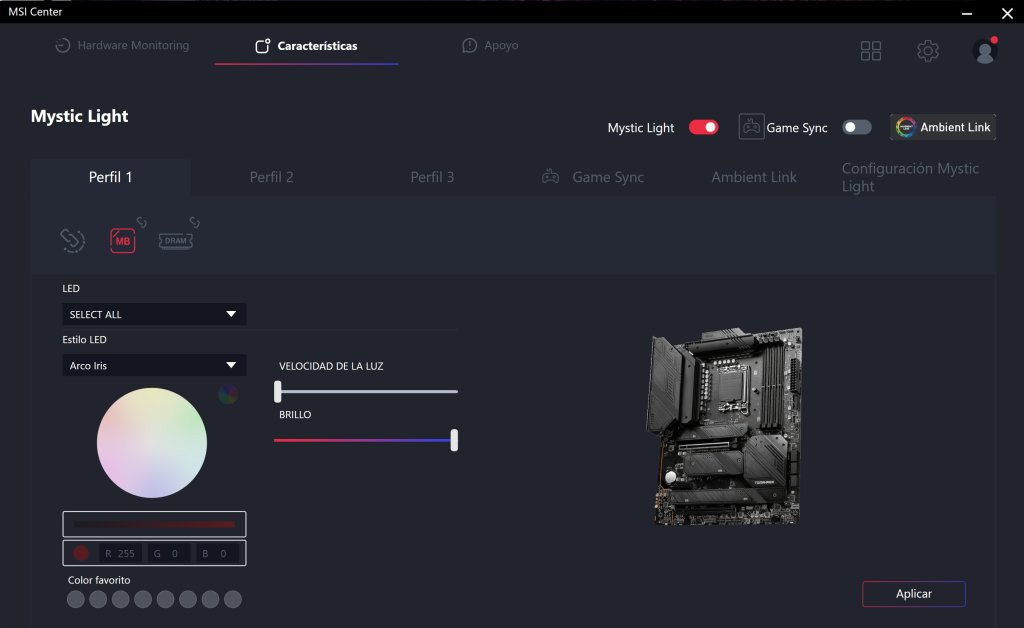

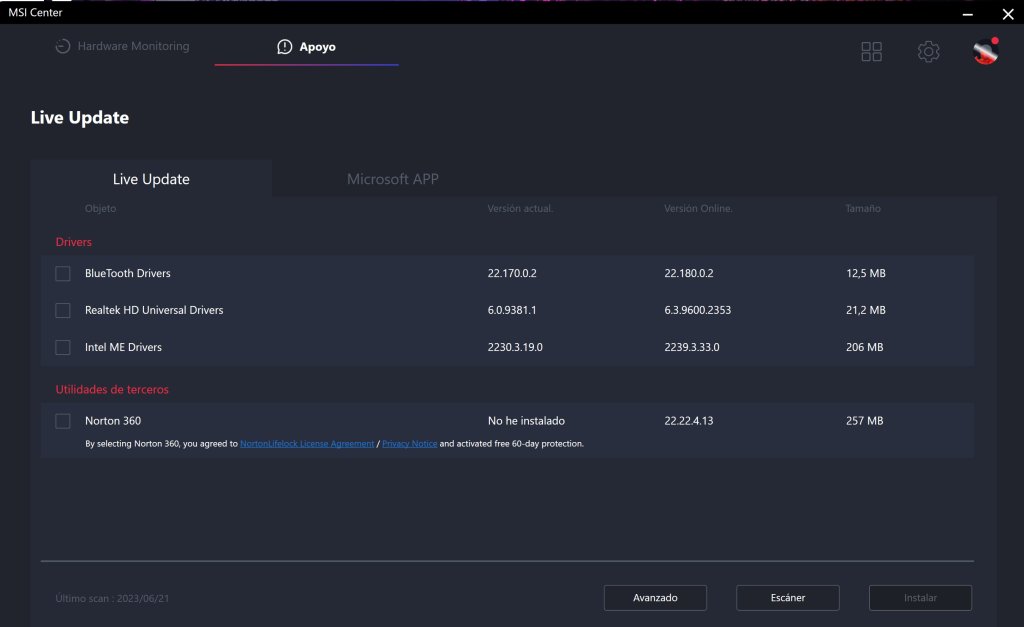

Como siempre para la gestión de la placa base contamos con MSI Center, una práctica y sencilla app que nos permite monitorizar el funcionamiento del equipo, seleccionar el uso del equipo entre varios perfiles de rendimiento, por supuesto gestionar la iluminación con Mystic Light, efectuar una diagnosis del funcionamiento del PC y por último actualizar los drivers y la BIOS de la placa base desde un entorno Windows.
BIOS

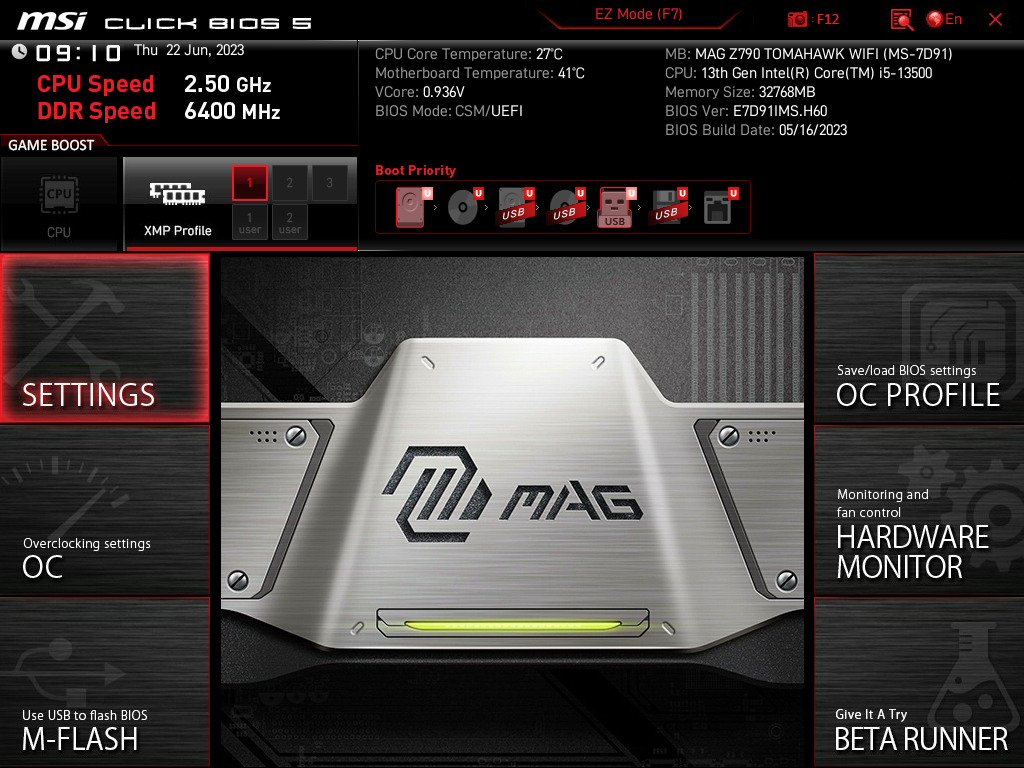

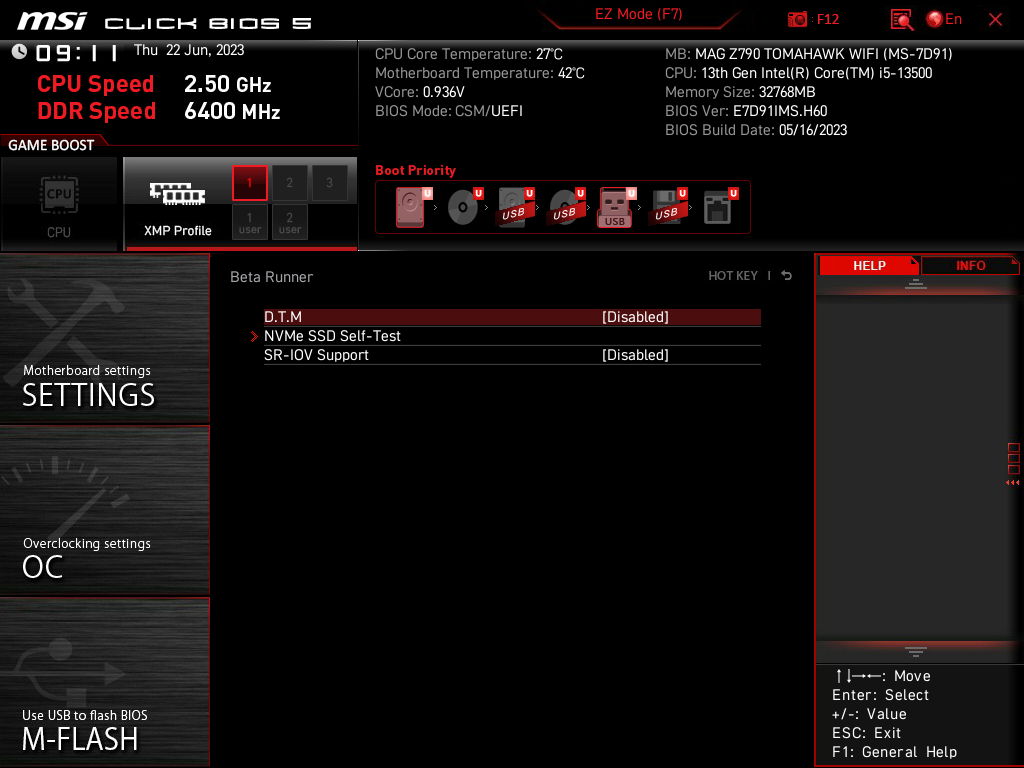

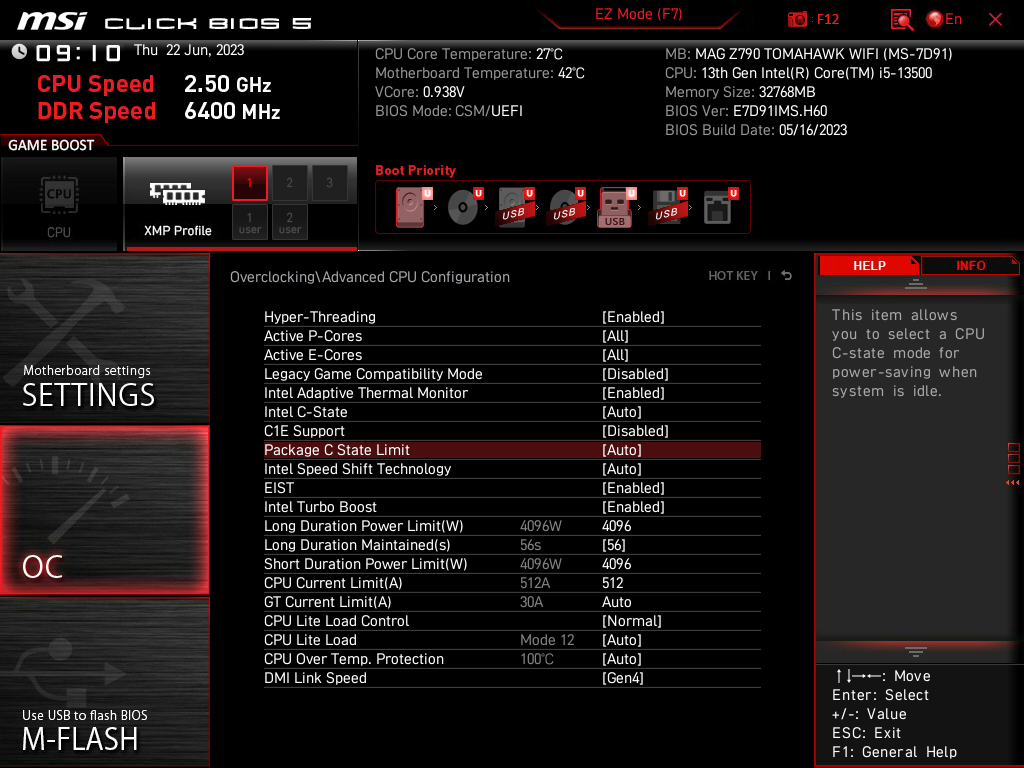

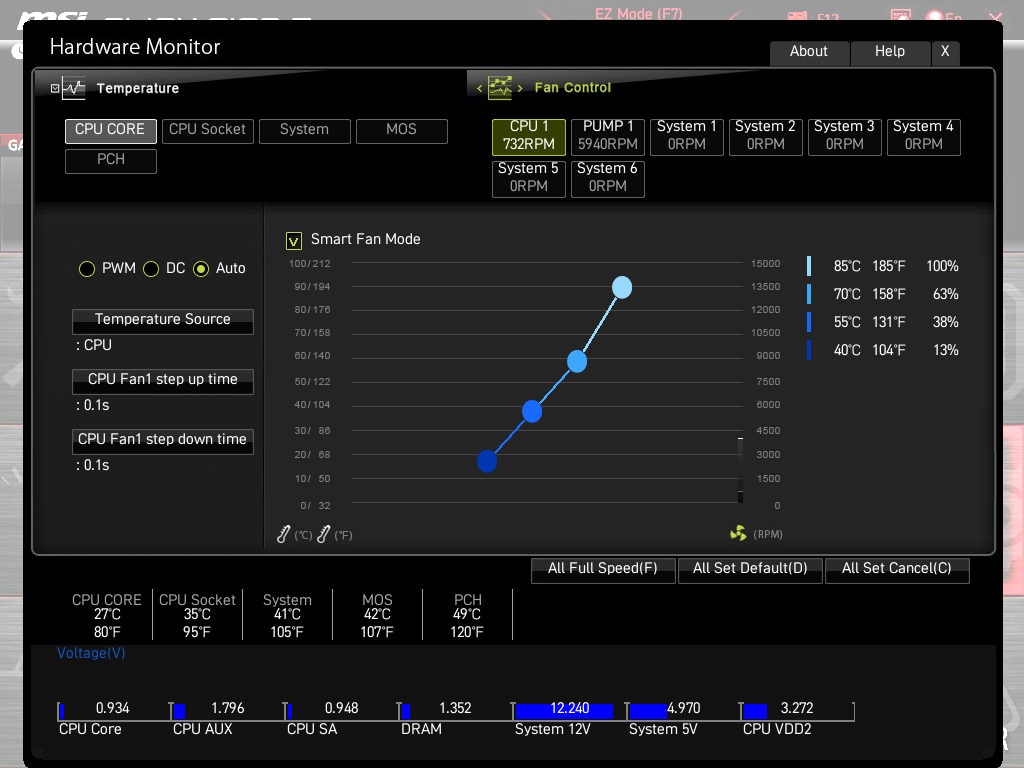

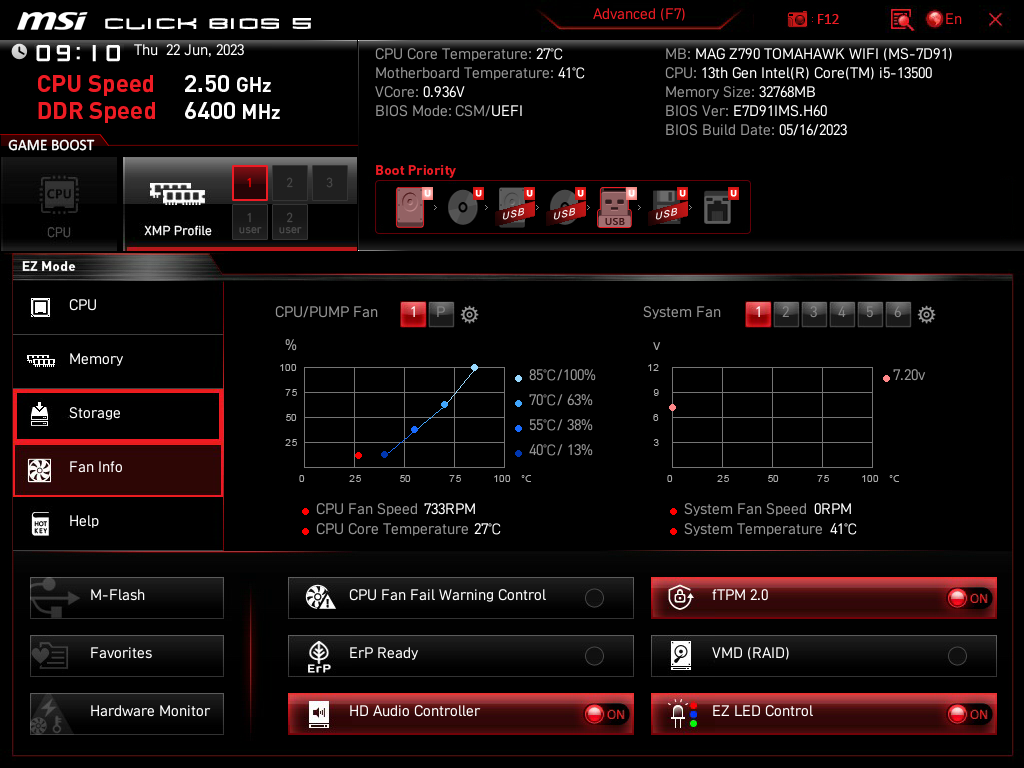

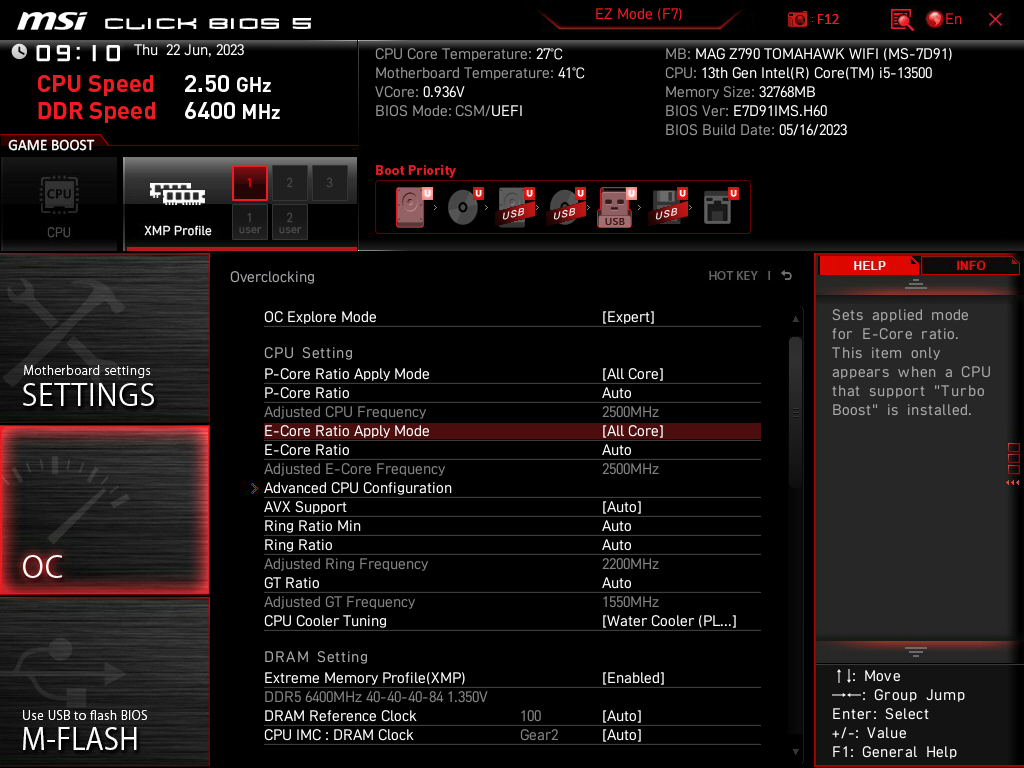

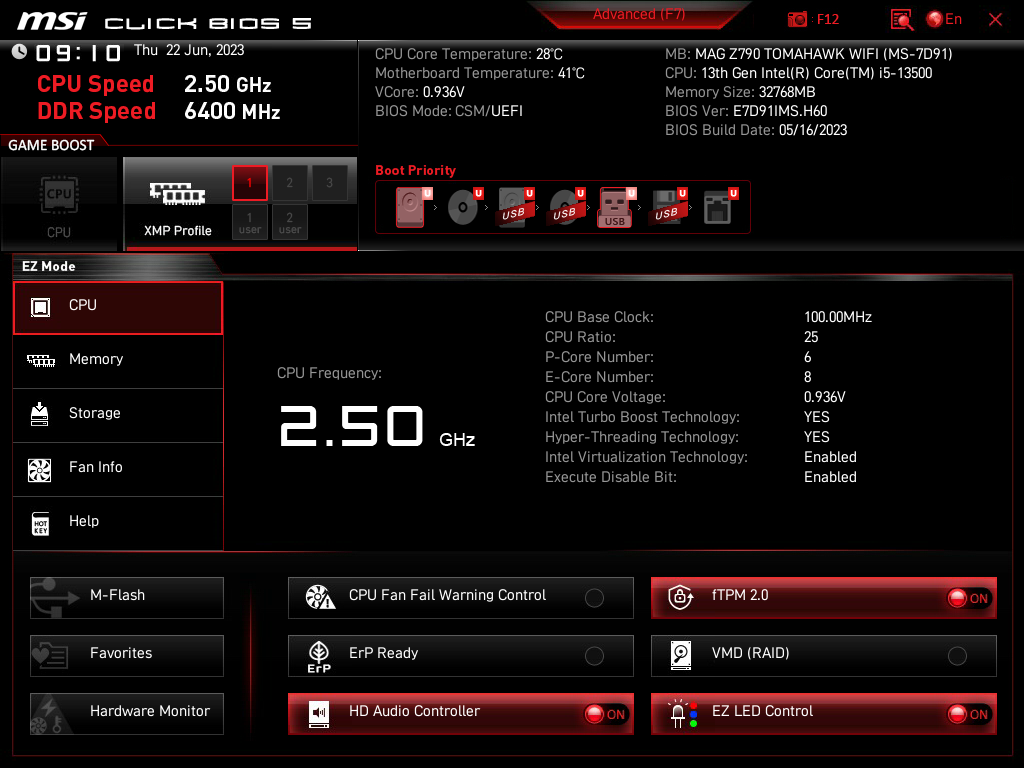

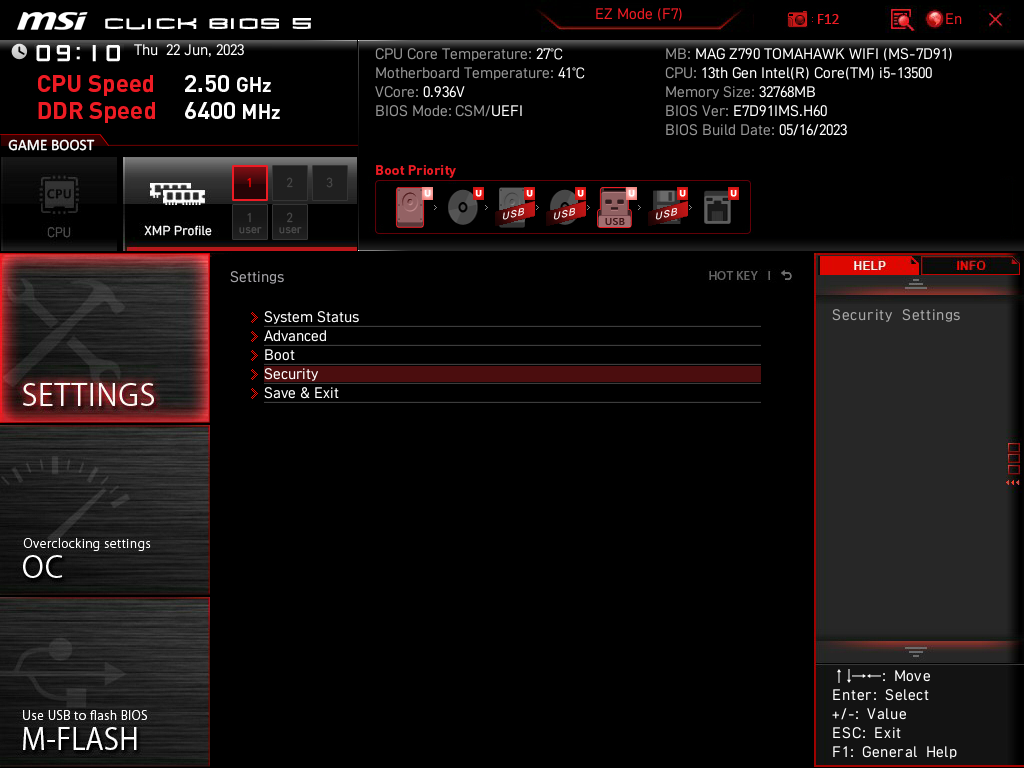

La Bios de la placa base MSI MAG Z790 Tomahawk Wifi DDR5, tiene dos modos de visualización: un modo sencillo donde desde una sóla pantalla podemos ver el estado del equipo y gestionar el perfil XMP de la memoria y un modo ADVANCED, con cientos y cientos de configuraciones para afinar al máximo nuestro equipo, pudiendo almacenar estos perfiles en una pestaña, además de gestionar también la velocidad de rotación de los ventiladores.
PRUEBAS DE RENDIMIENTO

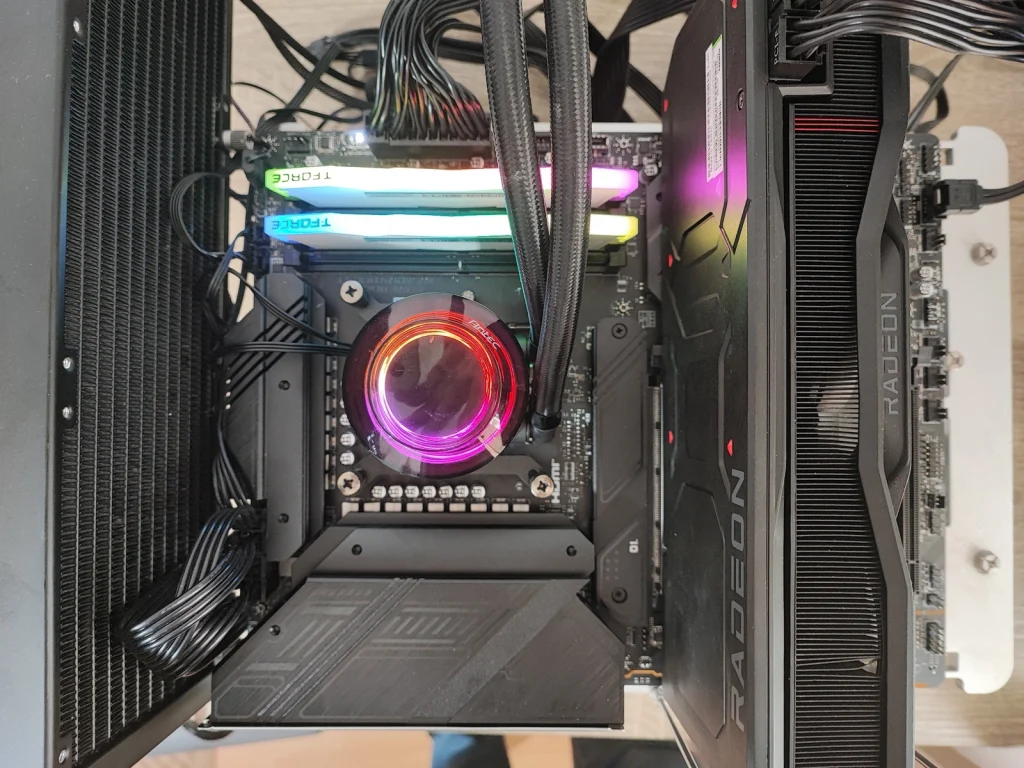

Este ha sido el setup de pruebas:
| PLACA BASE | MSI MAG Z790 TOMAHAWK WIFI DDR5 |

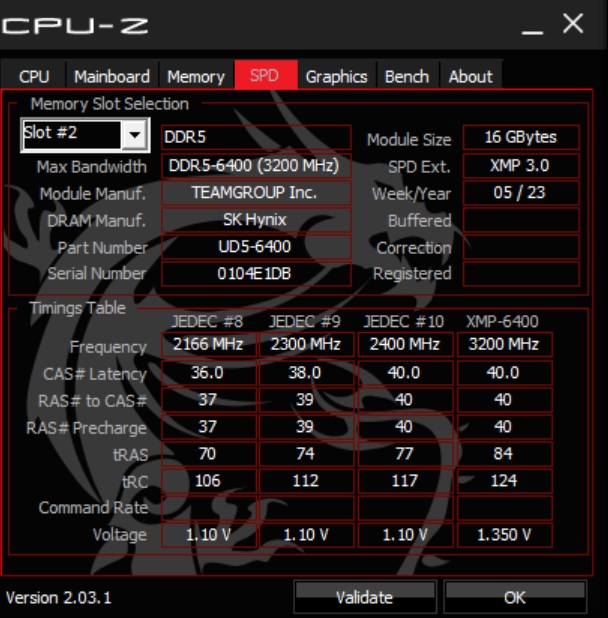

| MEMORIA | 2X16 GB T-FORCE DELTA 6400 MHZ |
| PROCESADOR | INTEL CORE I5 13500 |
| SISTEMA OPERATIVO | WINDOWS 11 HOME |
| TARJETA GRAFICA | SAPPHIRE RADEON RX 7700X |
| DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
| FUENTE ALIMENTACION | LC-POWER LC1200P |
TEST SINTETICOS

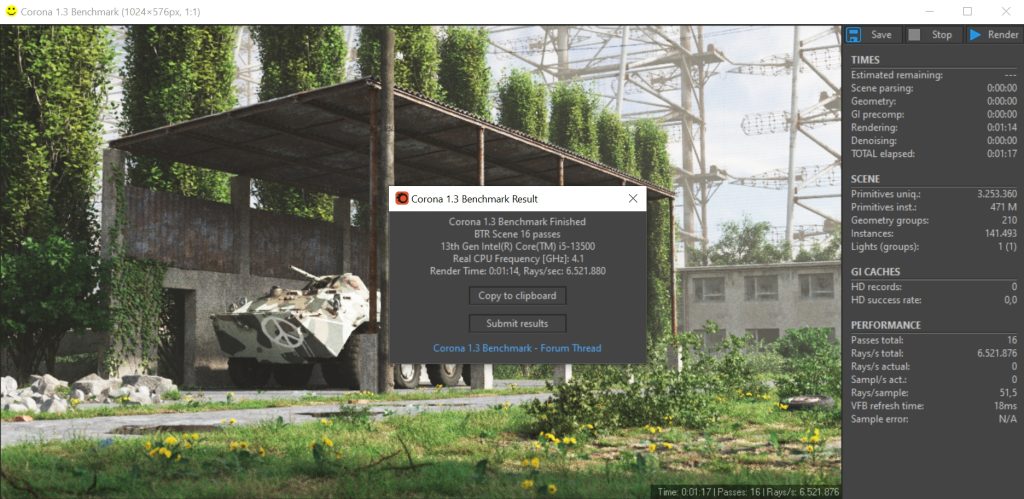

CORONA 1.3

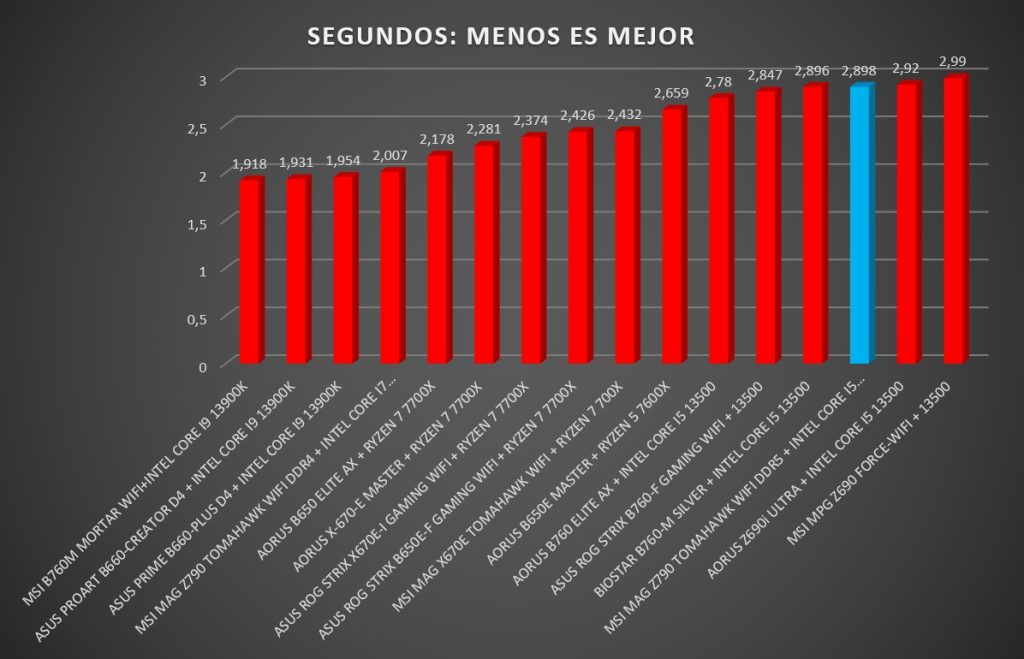

W-PRIME 32MB: MULTIHILO

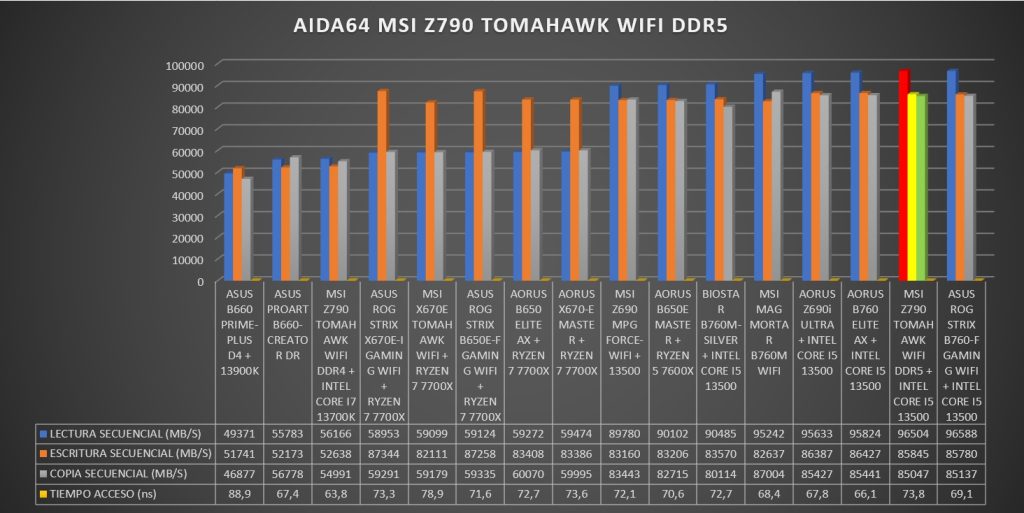

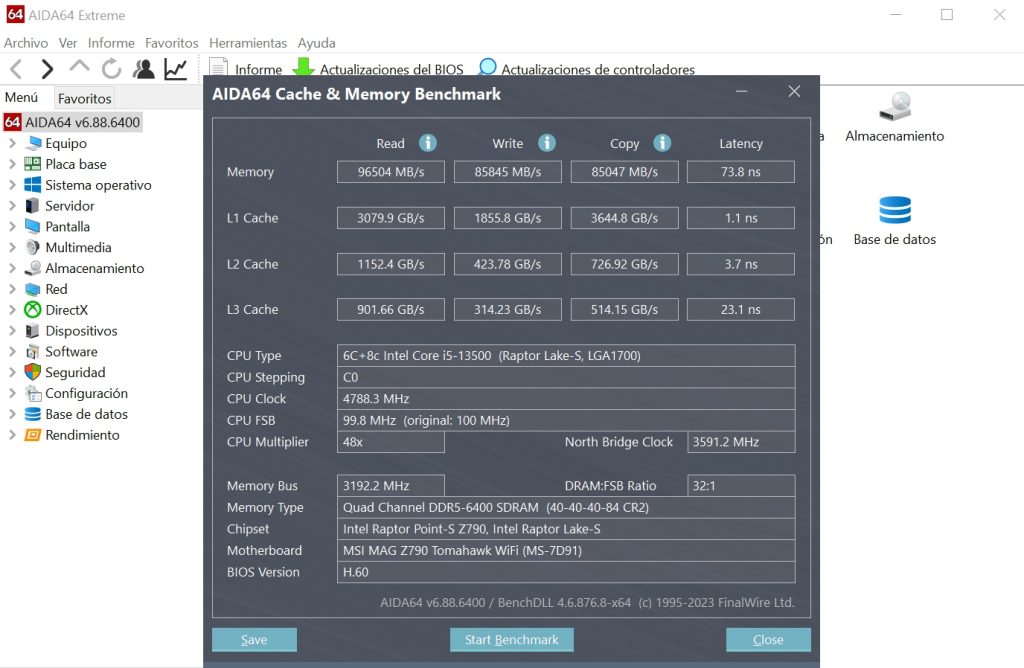

AIDA64: MEMORIA

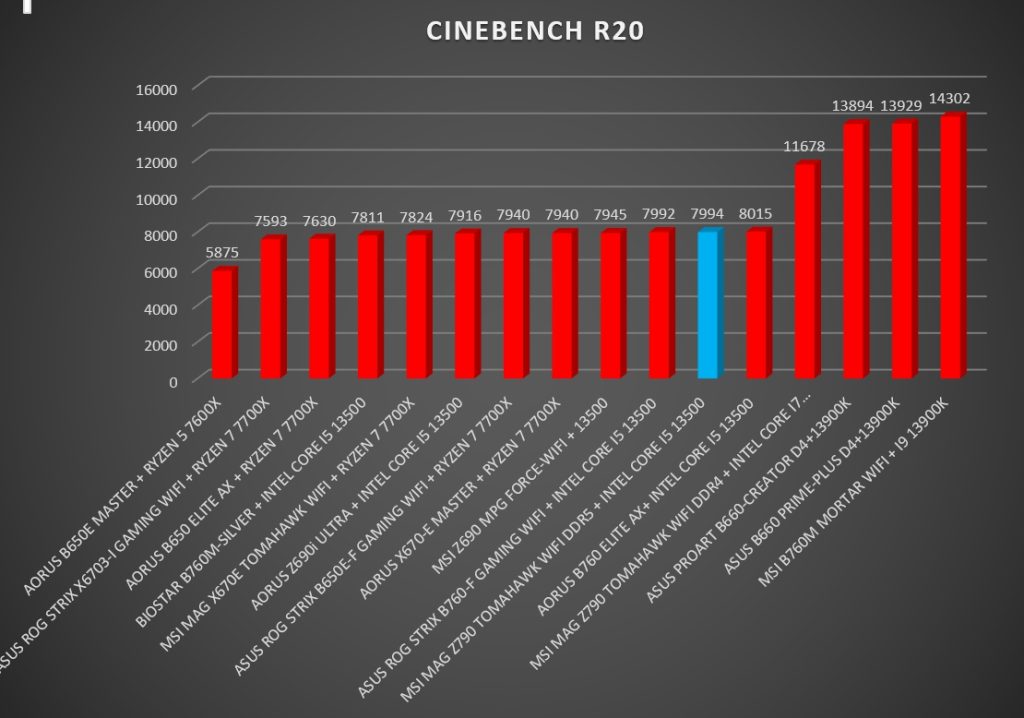

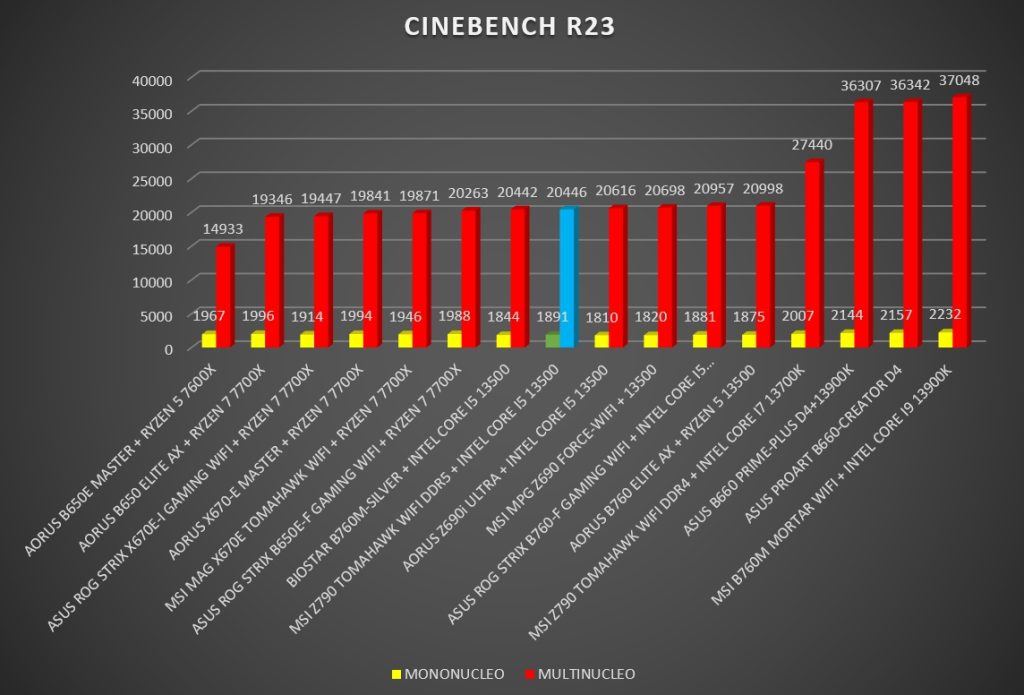

CINEBENCH R20 Y CINEBENCH R23

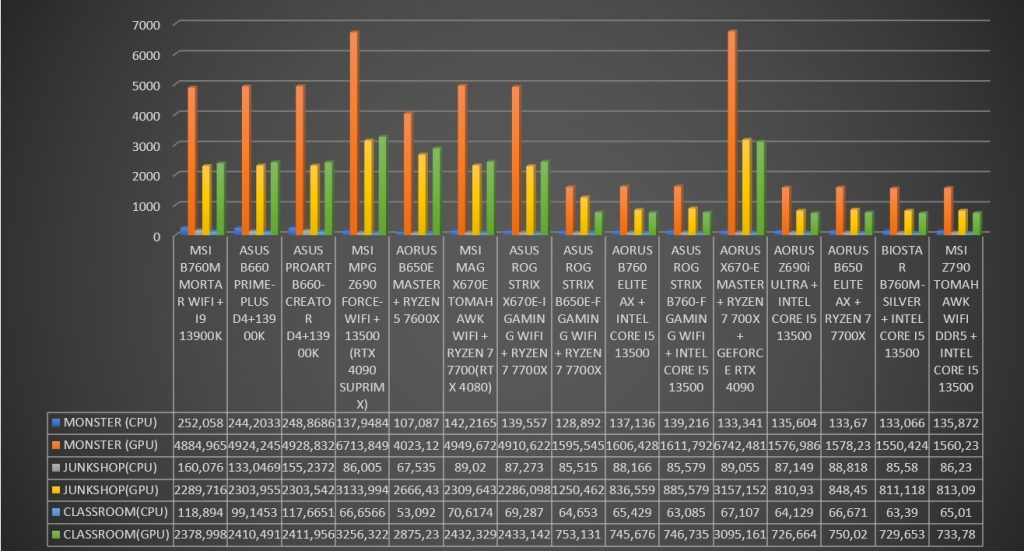

BLENDER 3.5.0

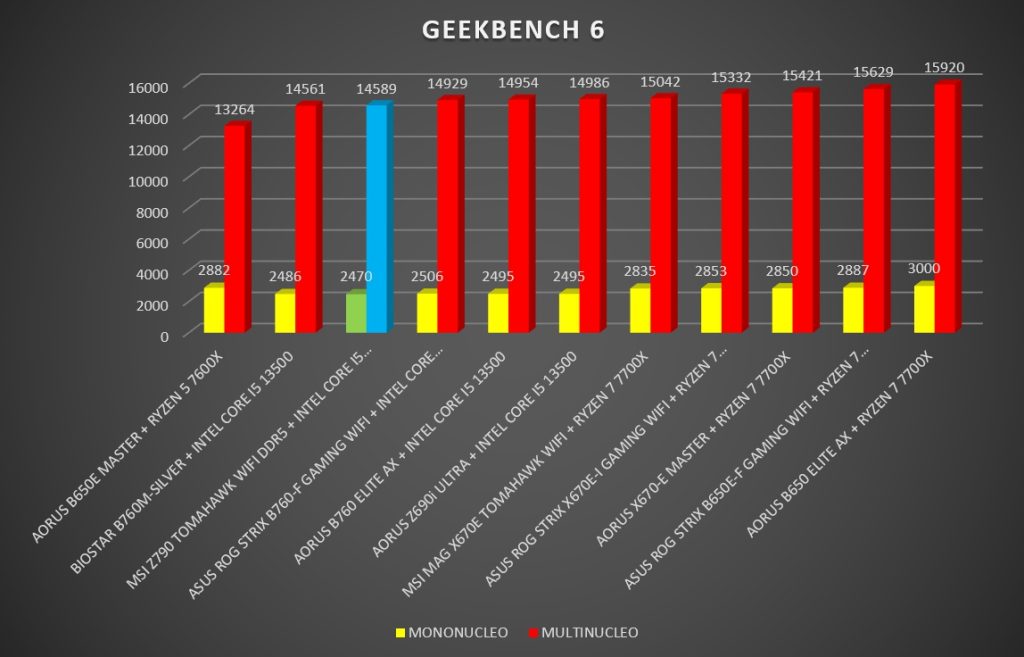

GEEKBENCH 6.1.0

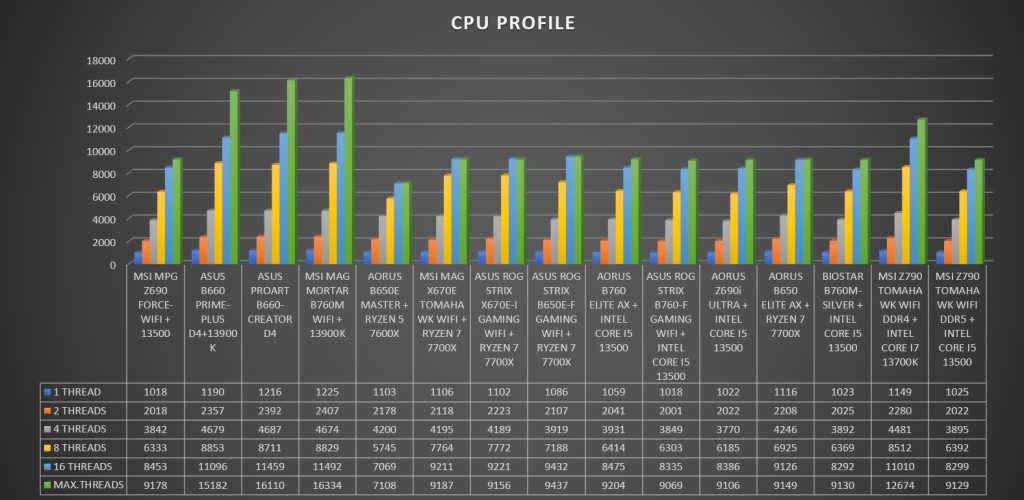

CPU PROFILE
PCMARK 10

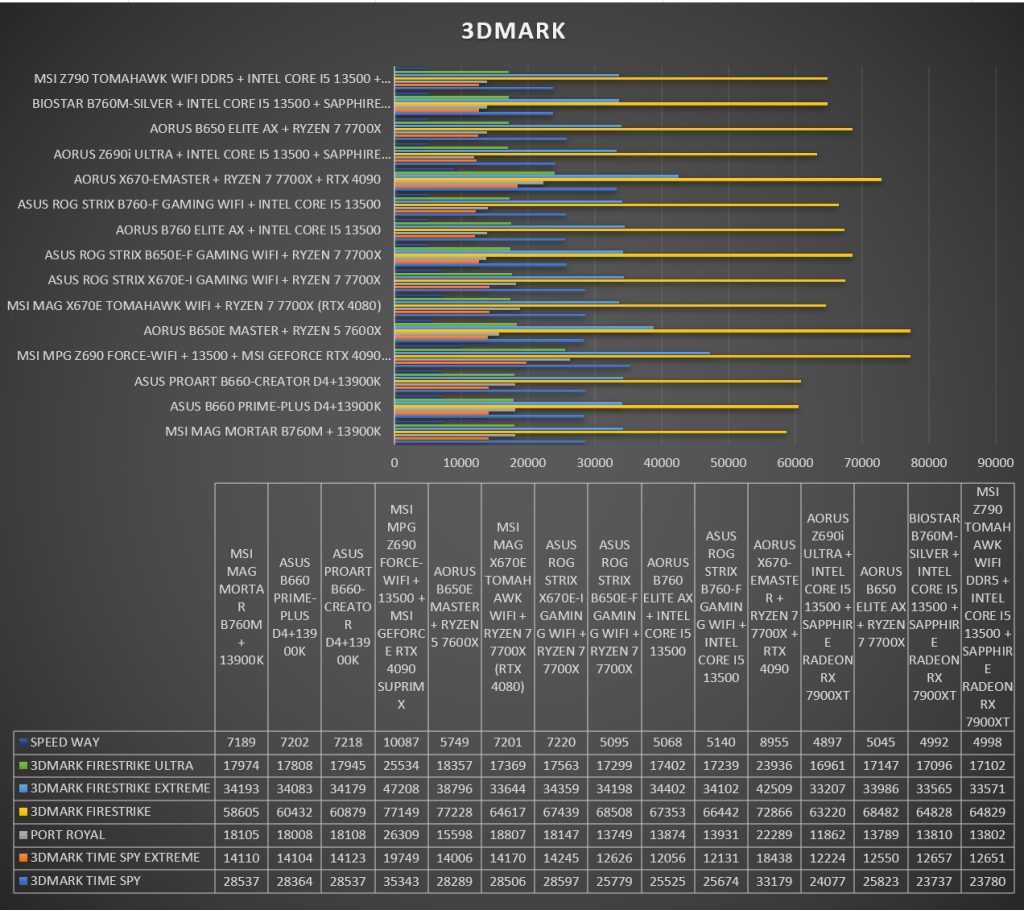

3DMARK

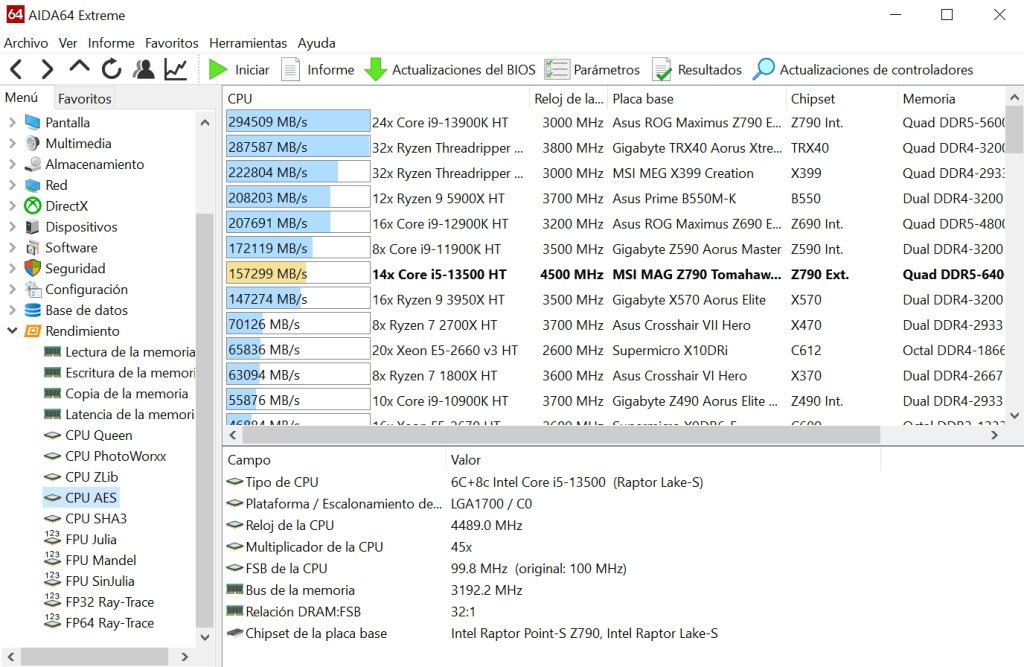

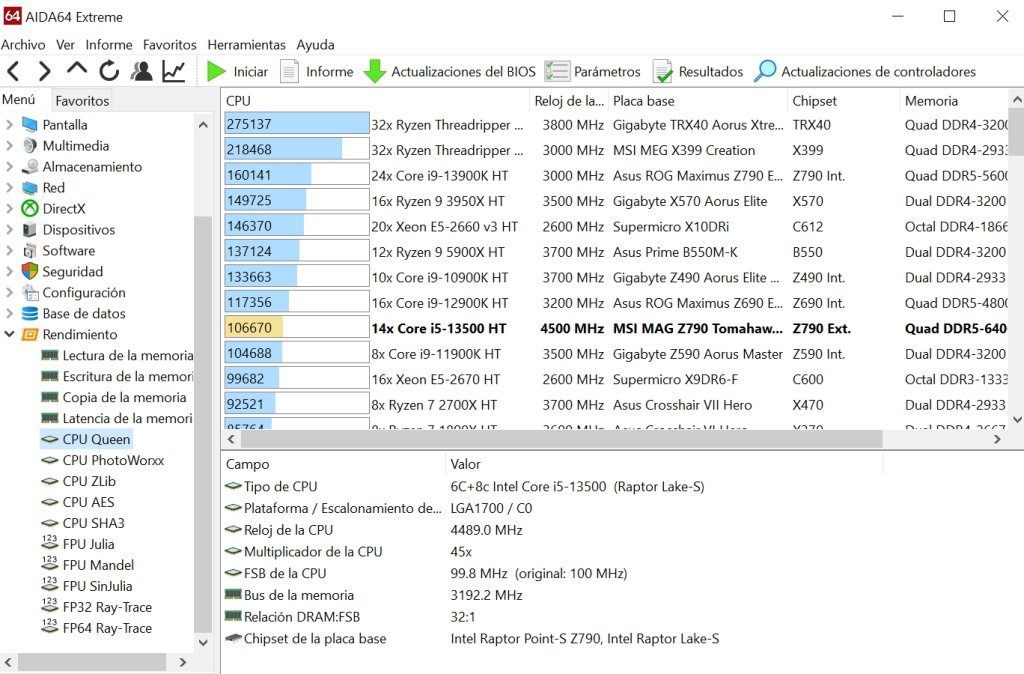

CPU QUEEN Y CPU AES

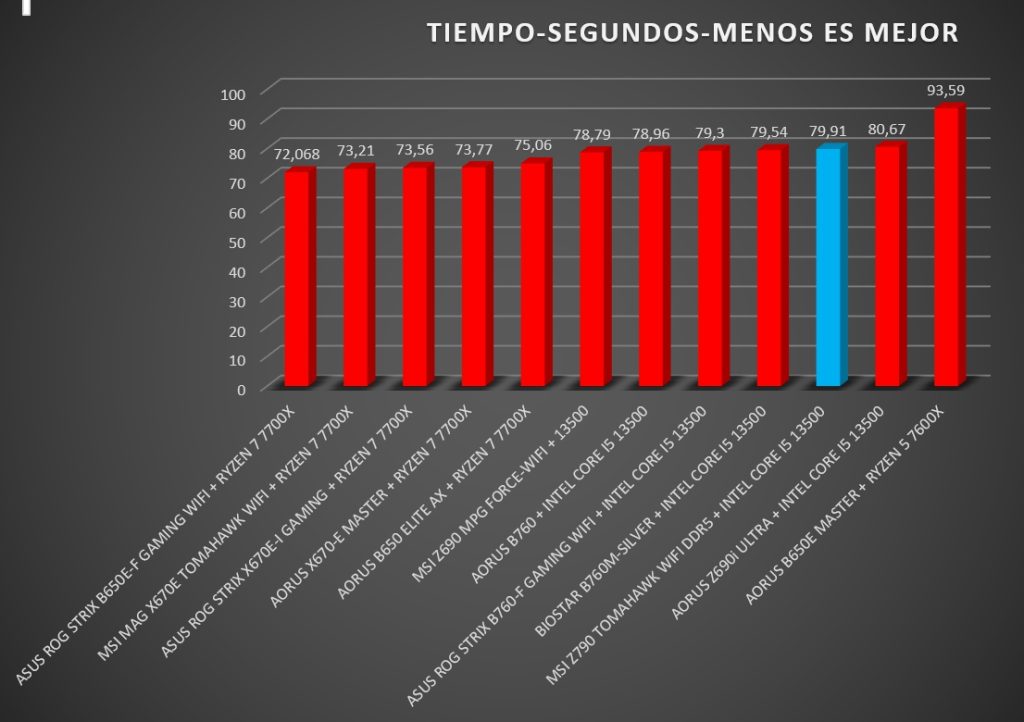

X-264 HD
TEMPERATURAS VRM
Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.

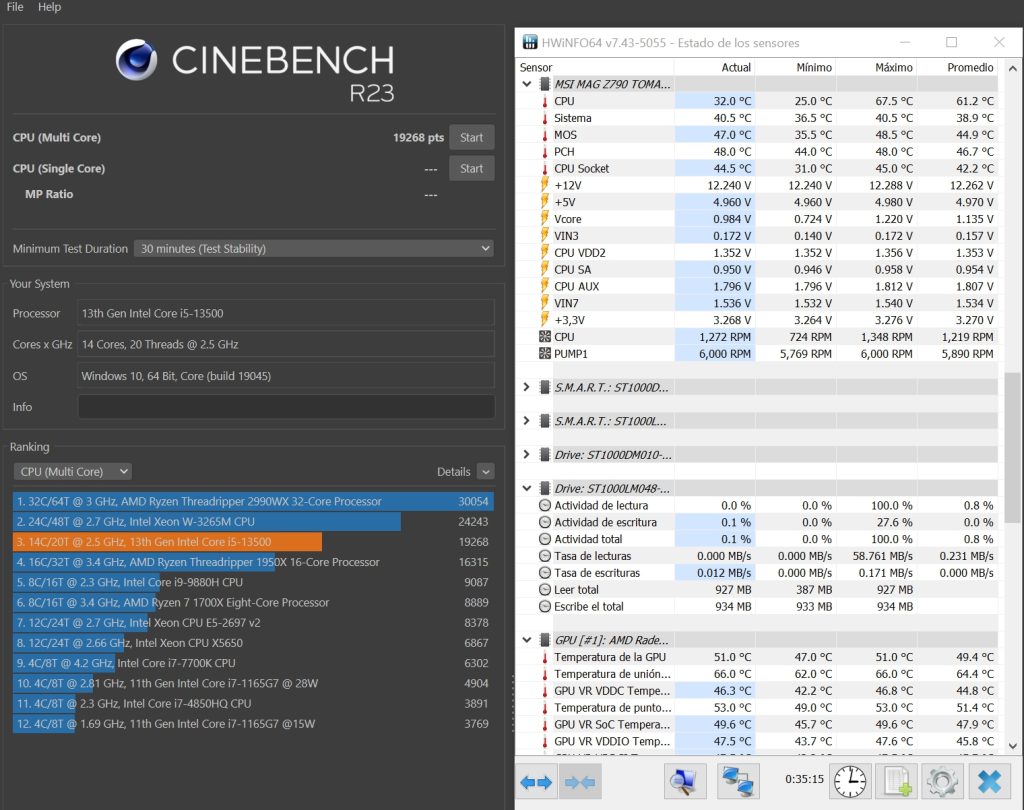

Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench Cinebench R23 durante 30 minutos consecutivos y monitorizando la tempertura del VRM con HWInfo.
| VRM TEMPERTURA MINIMA | VRM TEMPERATURA MAXIMA | |
| MSI Z790 TOMAHAWK WIFI DDR5 + INTEL CORE I5 13500 | 35.5ºC | 48.5ºC |
El VRM de 16+1+1 Fases y 90A ni se inmuta con la carga que supone el máximo rendimiento de un procesador de 10 núcleos, por lo que esta placa es más que apta para los más prestacionales procesadores Intel de 13ª Generación.
