Seguimos analizando más tarjetas gráficas de MSI de la gama Suprim X y ahora nos detenemos en el modelo RTX 4090 Suprim X, con un ligero OC de fábrica que eleva la frecuencia hasta los 2625 Mhz y un potente VRM de 28 fases acompañados del eficaz sistema de refrigeración Tri-Frozr 3S
Muchas gracias a MSI por enviarnos la tarjeta gráfica MSI RTX 4090 Suprim X para la review
MSI RTX 4090 SUPRIM X: CARACTERISTICAS TECNICAS
MODELO | GeForce RTX® 4090 SUPRIM X 24G |
INTERFAZ | PCI Express® Gen 4 |
FRECUENCIAS RELOJ | Extreme Performance: 2640 MHz (MSI Center) Boost: 2625 MHz (GAMING & SILENT Mode) |
CORES | 16384 Units |
MEMORIA | 24GB GDDR6X Bus: 384 bits 21 Gbps |
SALIDAS VIDEO | DisplayPort x 3 (v1.4a) HDMI™ x 1 (Soporte 4K @120Hz HDR, 8K@60Hz HDR, y Variable Refresh Rate especificado en HDMI 2.1a) |
CONSUMO | Silent mode: 450W Gaming mode: 480W |
CONECTORES | 16-pin x 1 |
FUENTE ALIMENTACION RECOMENDADA | 850W mínimo |
DIMENSIONES TARJETA GRAFICA | 336 x 142 x 78 mm |
PESO | 2413g |
MAXIMA RESOLUCION DIGITAL | 7680 x 4320 |
UNBOXING Y ACCESORIOS

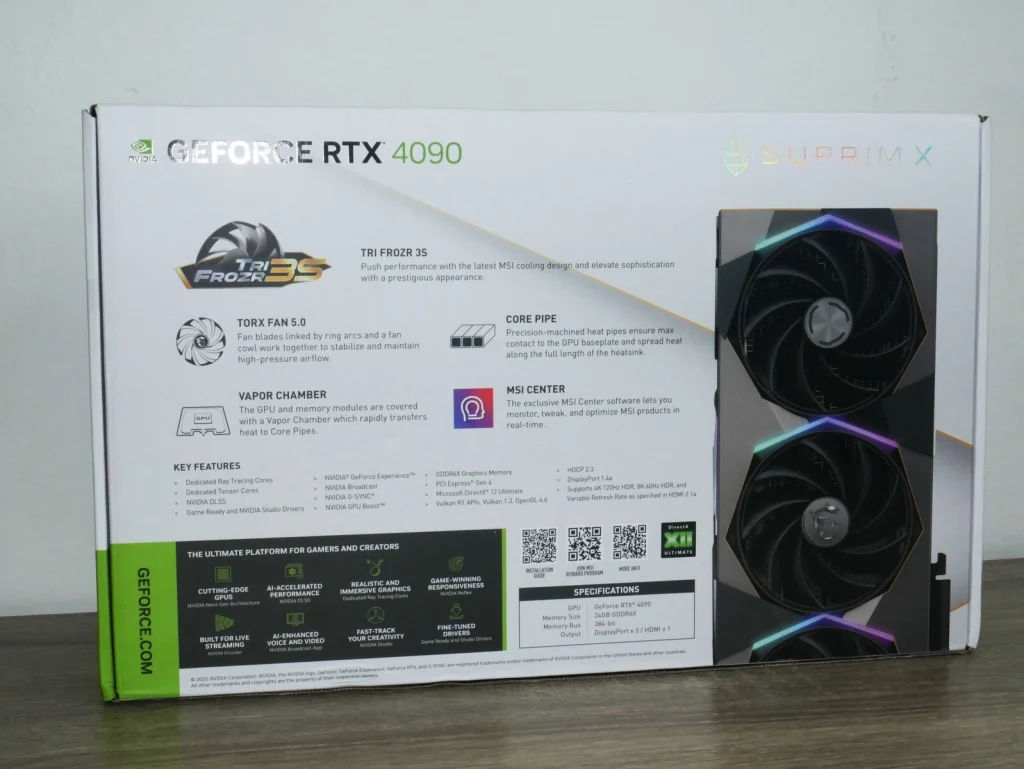

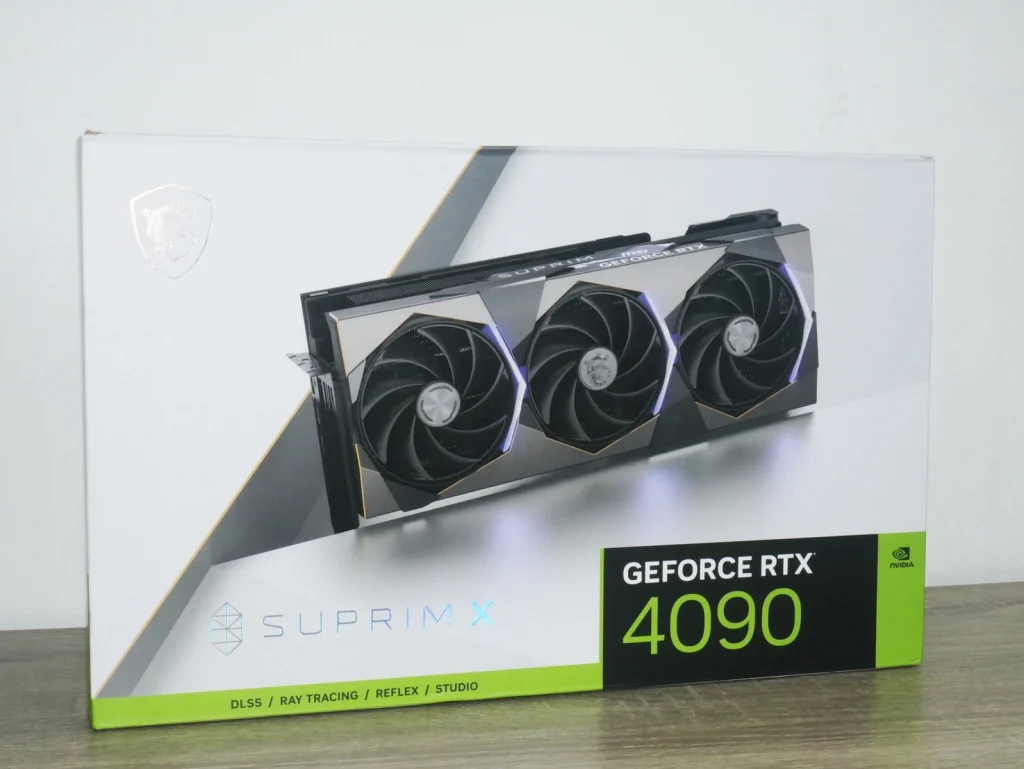

El embalaje exterior sigue la línea de producto de la gama SUPRIM X: una vistosa y llamativa caja de cartón de fondo blanco, con varias imágenes de la gráfica y abundante información – en la zona trasera de este emebalaje – de la gráfica y por supuesto en grandes caracteres y ocupando un lugar predominante el modelo y gama.

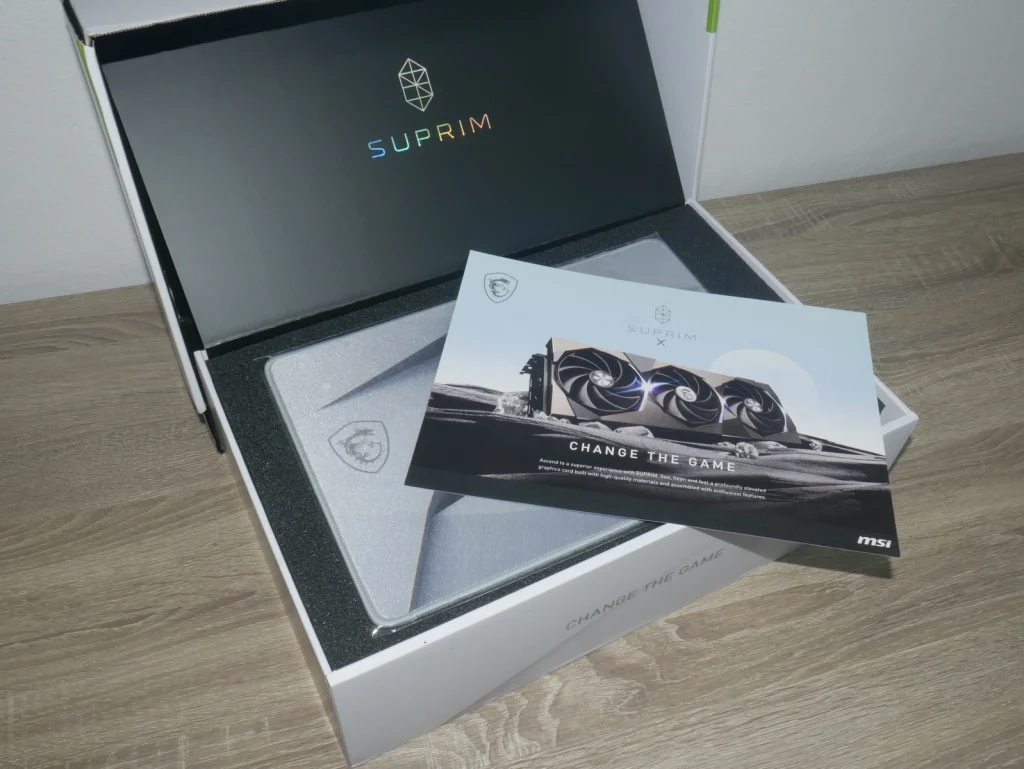

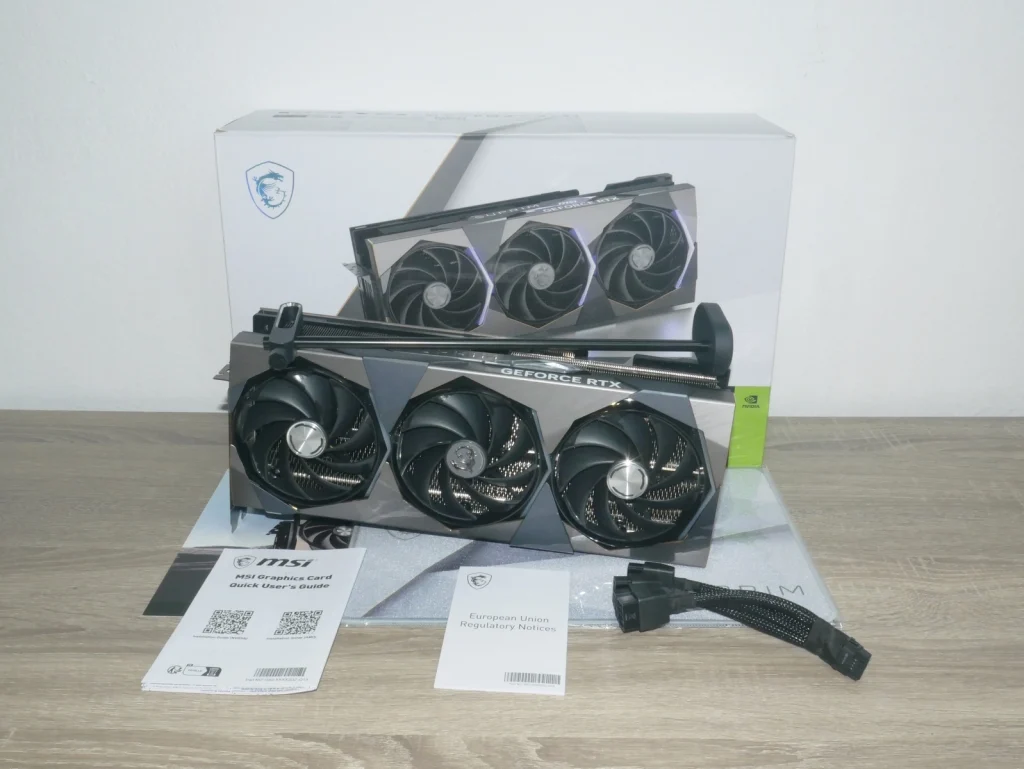

Una tarjeta gráfica con un precio tan elevado como ésta tiene que venir bien protegida hasta que llega a su futuro propietario, y para ello viene dispuesta en un molde de porexpán negro con un compartimento aledaño donde encontramos un soporte compuesto por un brazo metálico para la gráfica, un cable adaptador de 3 conectores de 8 pines/12VHPW, una bonita alfombrilla y un folleto de márketing, y un manual de instalación.
DISEÑO
Nada cambia en cuanto a diseño exterior con respecto a los otros modelos de la misma gama como son las 4080 y 4070 Ti que hemos analizado recientemente.

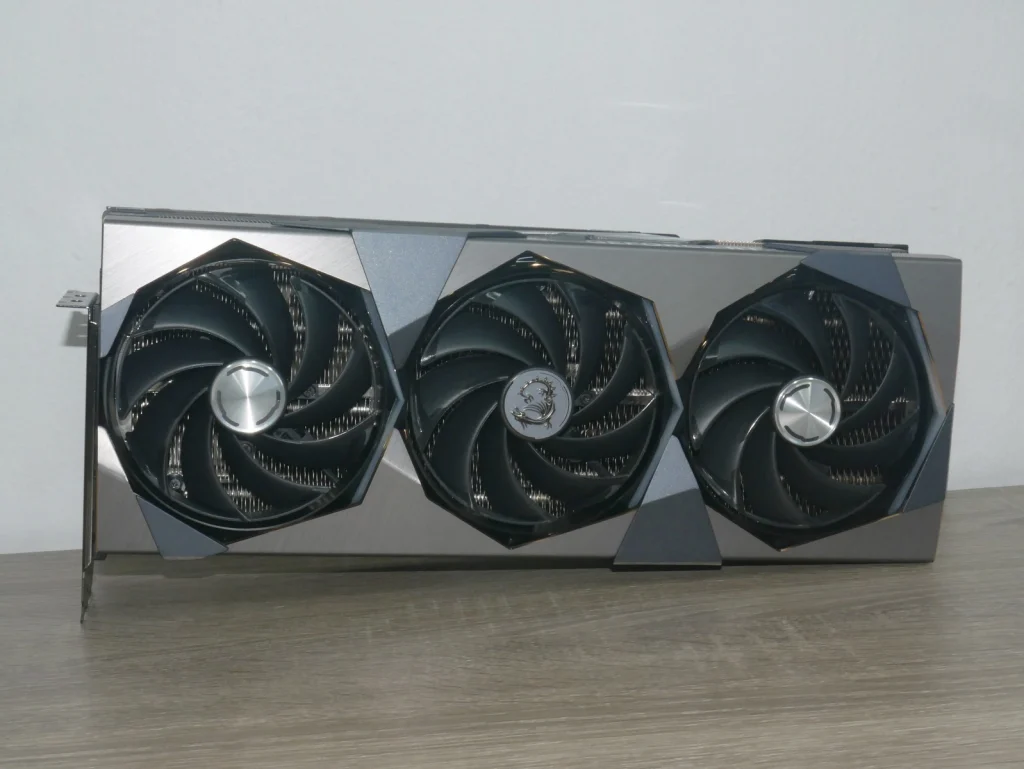

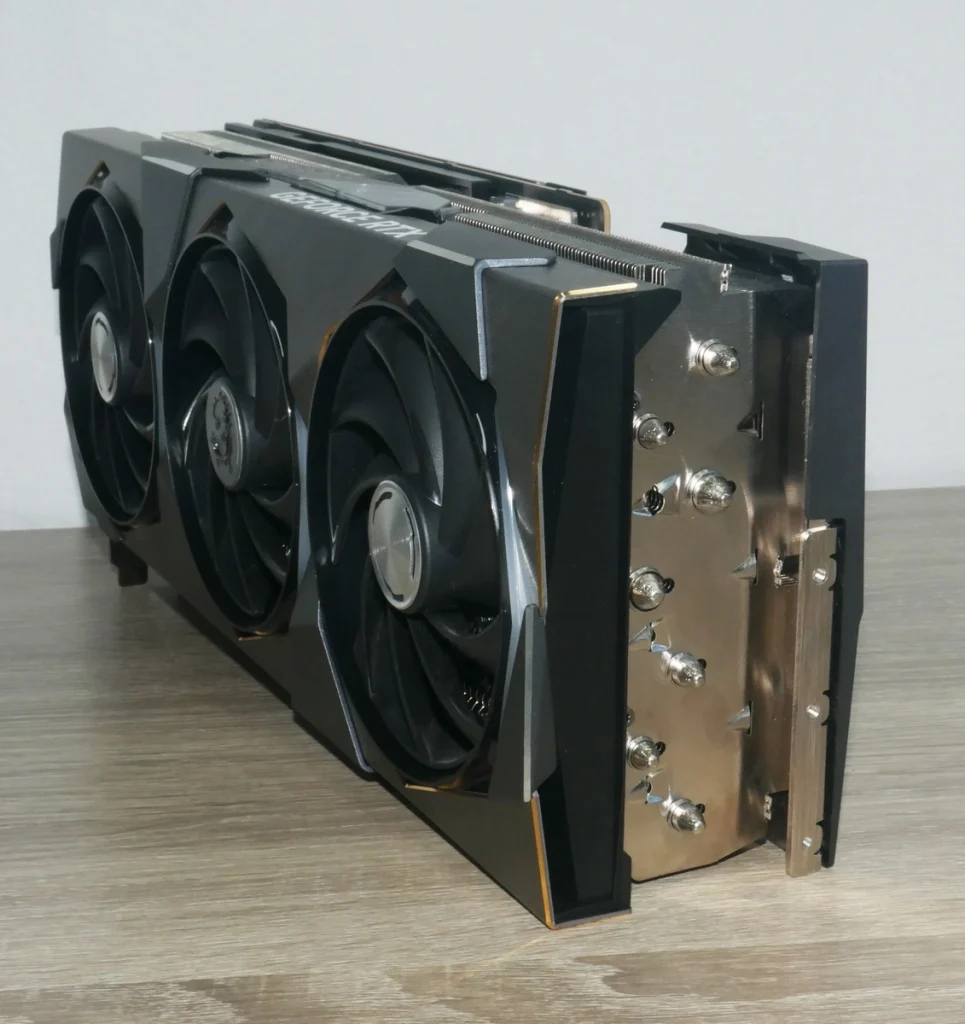

Destaca la cubierta de aluminio anodizado exterior que cubre y rodea los 3 ventiladores TORX FAN 5 que forman parte del sistema de refrigeración TRI-FROZR 3S, con unas formas octogonales y varios diseño en forma de triángulo de diferente color, con iluminación ARGB.
Su peso aumenta hasta los 2413 gramos, pero manteniendo las voluminosas dimensiones exteriores de 336X142X78mm.
Las aspas tienen una inclinación de 22º para mantener un flujo de aire muy elevado a alta presión incluso en bajas velocidades de rotación. Cada ventilador dispone de dos juegos de rodamientos asegurando una alta longevidad.
Además el sistema de refrigeración hace uso de la tecnología ZERO FROZR que hace que los ventiladores se detengan completamente cuando las temperaturas son bajas, con un funcionamiento pasivo y sólo volverán a girar automáticamente cuando la tarjeta alcance una cierta temperatura.

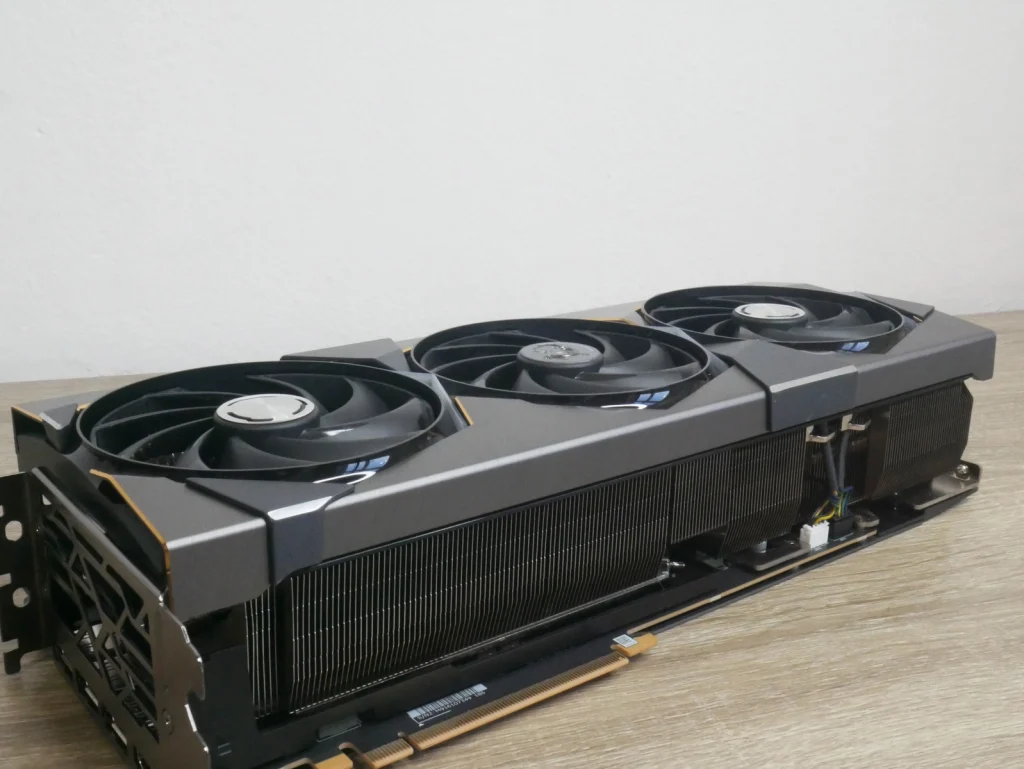

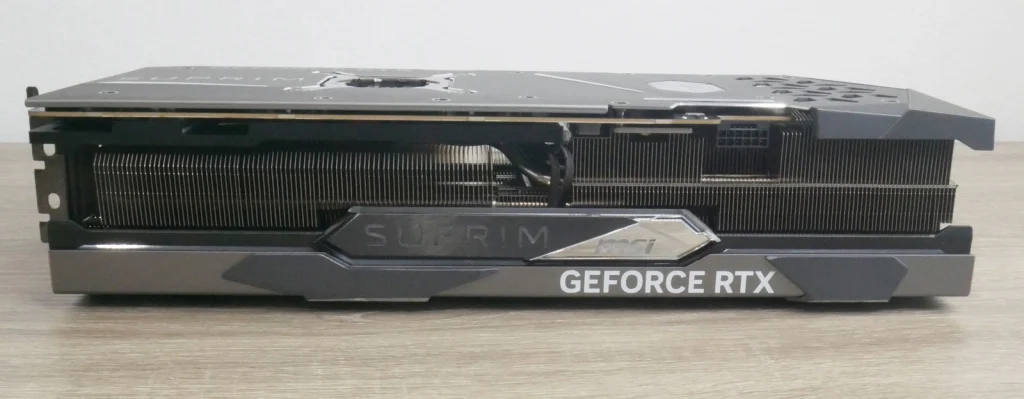

La zona superior está ocupada con un amplio disipador de aluminio, oculto en parte por la cubierta metálica del sistema de refrigeración, el cual posee una zona con iluminación ARGB con la inscripción de la gama a la cual pertenece la gráfica y el logo de MSI.

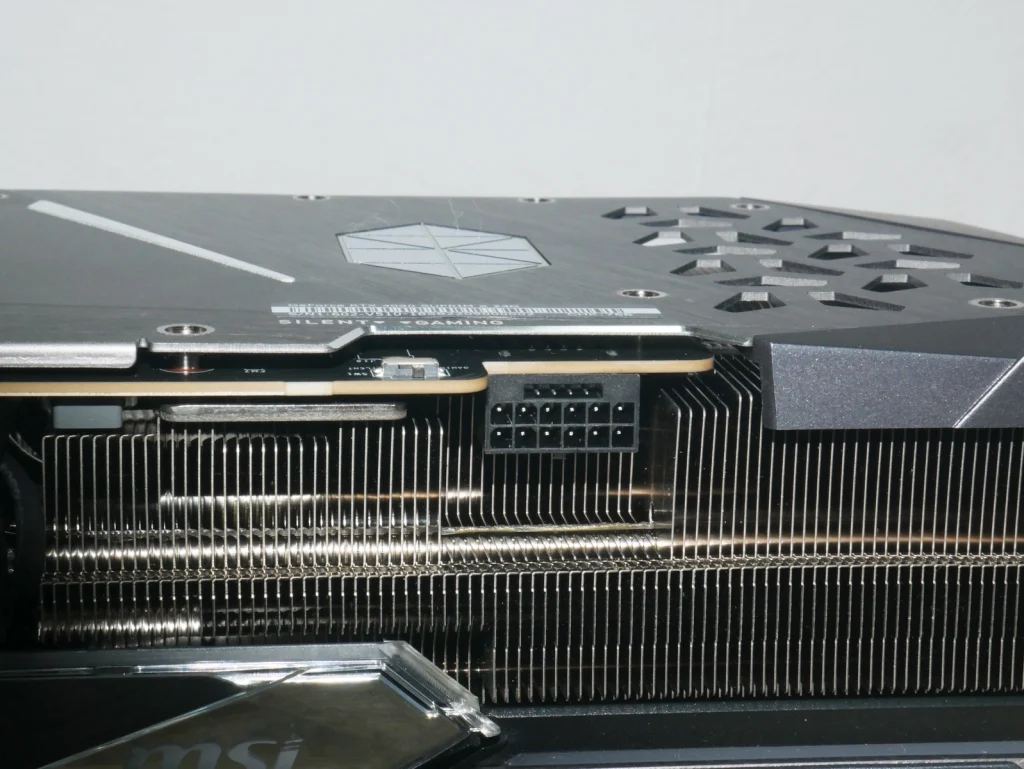

La gráfica hace uso de un conector 12HPWR – la gráfica incluye un práctico adaptador para aquellas fuentes que no son ATX 3.0 – , y ya que entre sus características encontramos un TGP de nada menos que 450W, no podemos menos que aconsejar una fuente de 850W – y creemos que ya es muy recomendable una fuente de 1000W –

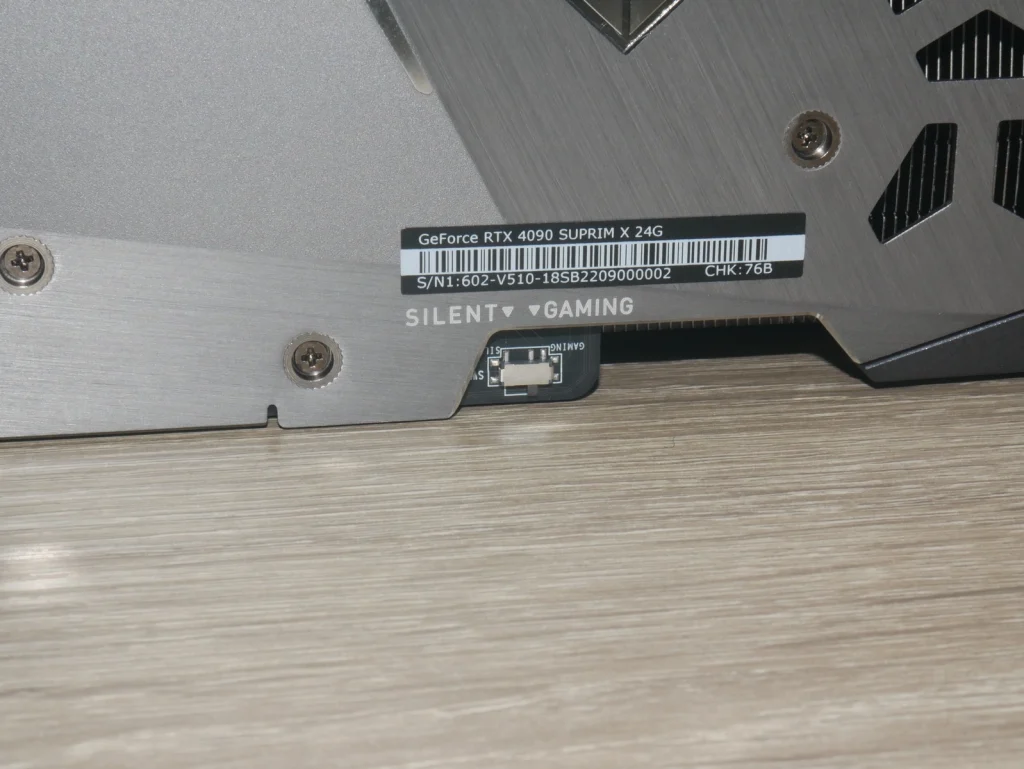

Junto al conector de alimentación, en el PCB encontramos un interruptor para cambiar el modo de funcionamiento con los parámetros almacenados en una BIOS para Gaming/Silencio.

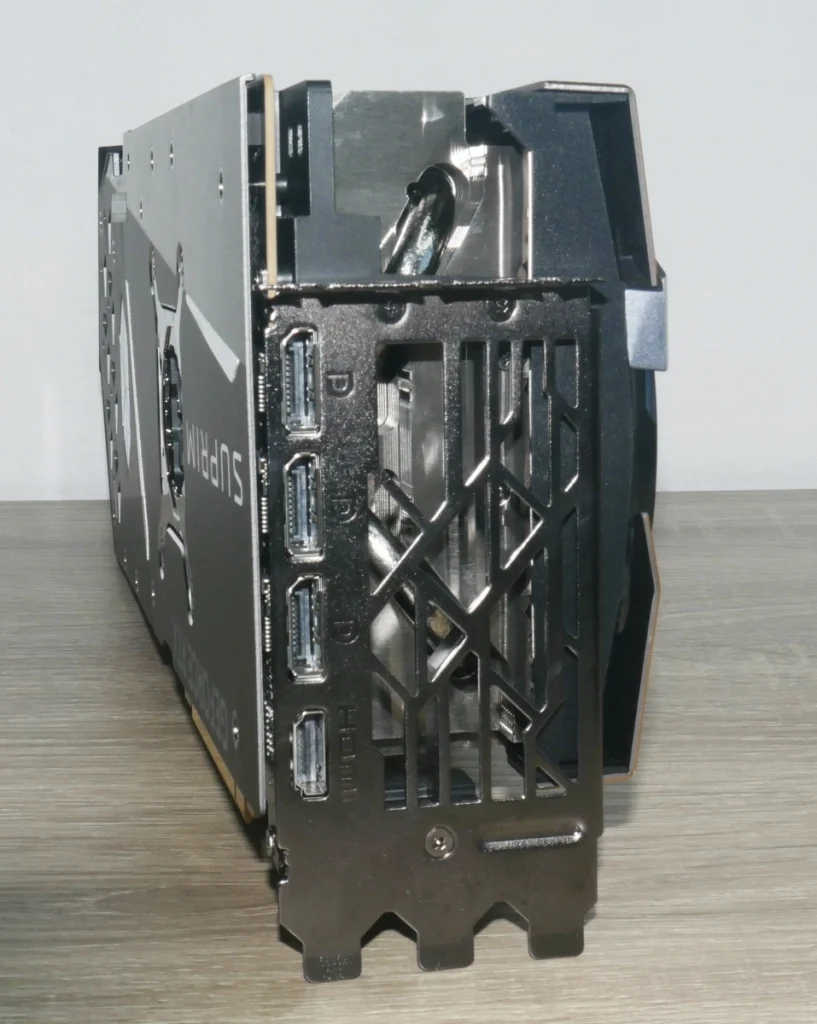

La gráfica cuenta con 4 salidas de vídeo: 3X DisplayPort 1.4 y un HDMI 2.1, con capacidad de resolución hasta 8K HDR @ 60 Hz o 4K @ 144 Hz.

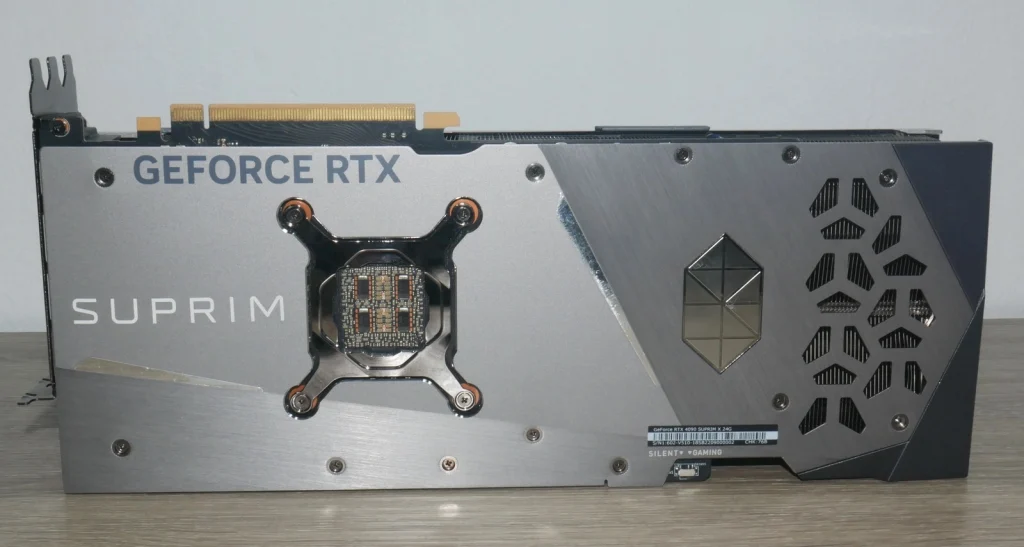

Cuenta también con un backplate trasero de metal cepillado que contribuye a la disipación del radiador, pues dispone de varios orificios de buen tamaño en forma de figuras que expulsan el aire caliente en el extremo trasero del radiador. Además encontramos una figura de forma romboidal con iluminacion LED.
INTERIOR

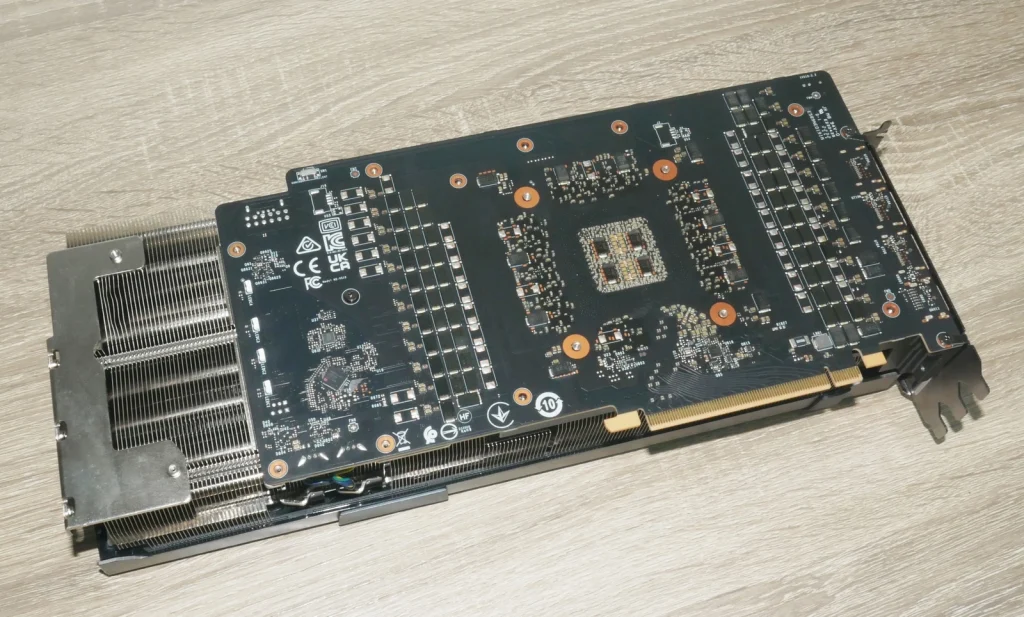

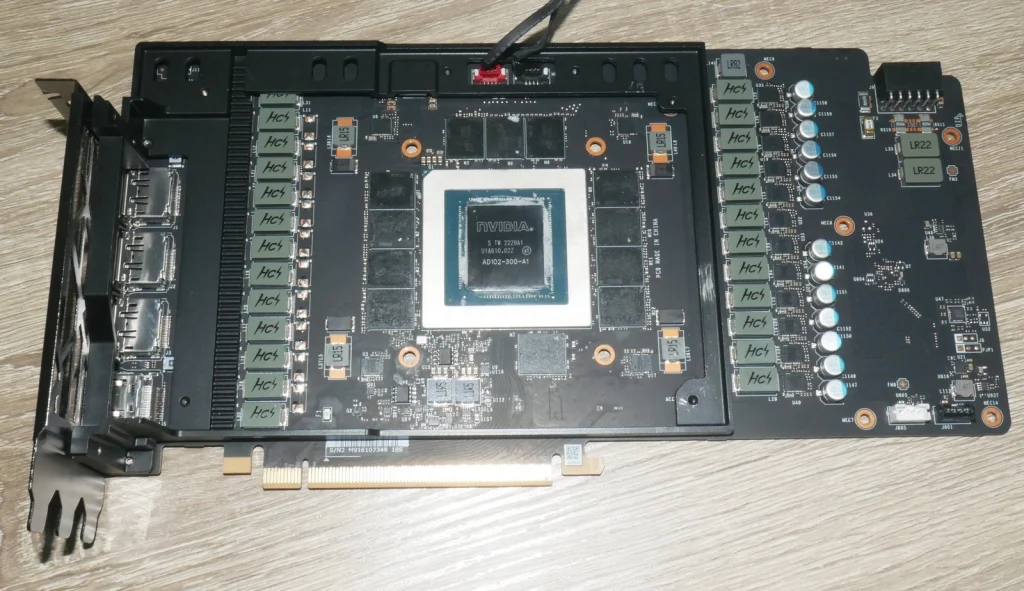

Tras retirar un buen número de tornillos que sujetan el backplate trasero ya podemos acceder al PCB propio de la gráfica, de color negro y que como vemos no ocupa totalmente el generoso radiador de la gráfica.

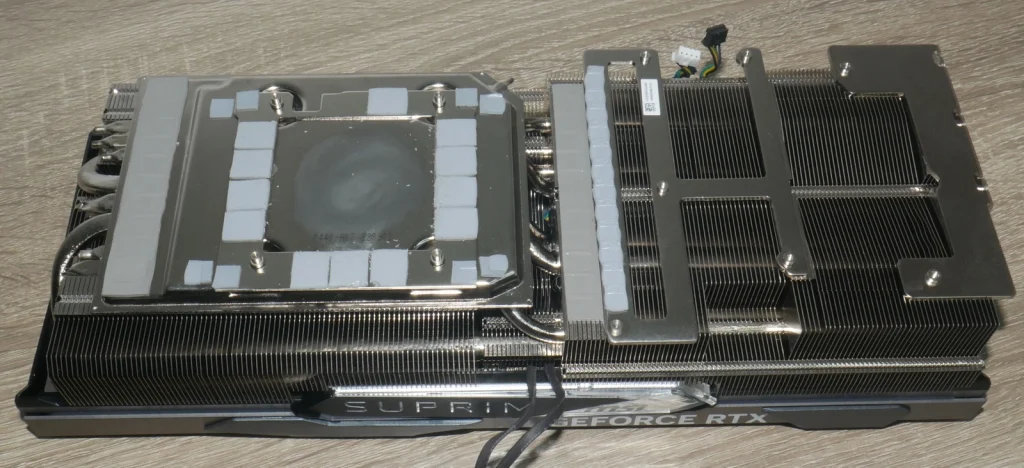

Este radiador cuenta con un diseño de bloque unico de aluminio con un profuso aleteado transversal y de buen grosor, contando además con un generoso cold plate de cobre niquelado con un sistema de cámara de vapor para mejorar la necesaria transferencia desde el chip del núcleo de la gráfica hacia el resto del disipador.
Para refrigerar también el resto de componentes – VRM y memoria – encontramos almohadillas térmicas de buen grosor. Por último señalar que el radiador es recorrido por 7 heatpipes de cobre niquelado con origen en el cold plate y con ramificiaciones hacia el cuerpo del radiador en ambas direcciones.
El VRM tiene que lidiar con un TGP de nada menos que 450W y para ello cuenta con un potentísimo VRM de 28 fases de alimentación y condensadores de polímero, además de fusibles de seguridad.

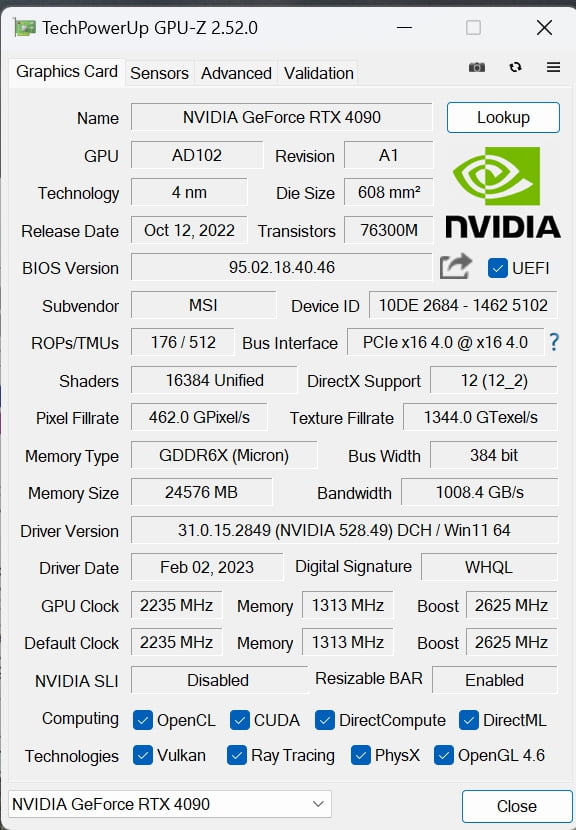

Esta arquitectura recibe el nombre de Ada Lovelace, basada en un proceso de fabricación de 4nm TSMC, contando con el chipset AD102 que contiene 16384 núcleos CUDA – para el sombreado y renderizado de cuadros – con 512 núcleos Tensor de 4ª Generación + 128 núcleos RT de 3ª Generación, generando un total de 512 TMUs y 176 ROPs.
Este modelo cuenta de fábrica con un ligero overclocking, pues el reloj especificado es de 2625 Mhz ( + 105 Mhz sobre modelo referencia ) , con el apoyo de 24 GB de memoria GDDR6X y 21 Gbps efectivos en un bus de 384 bits
PRUEBAS DE RENDIMIENTO

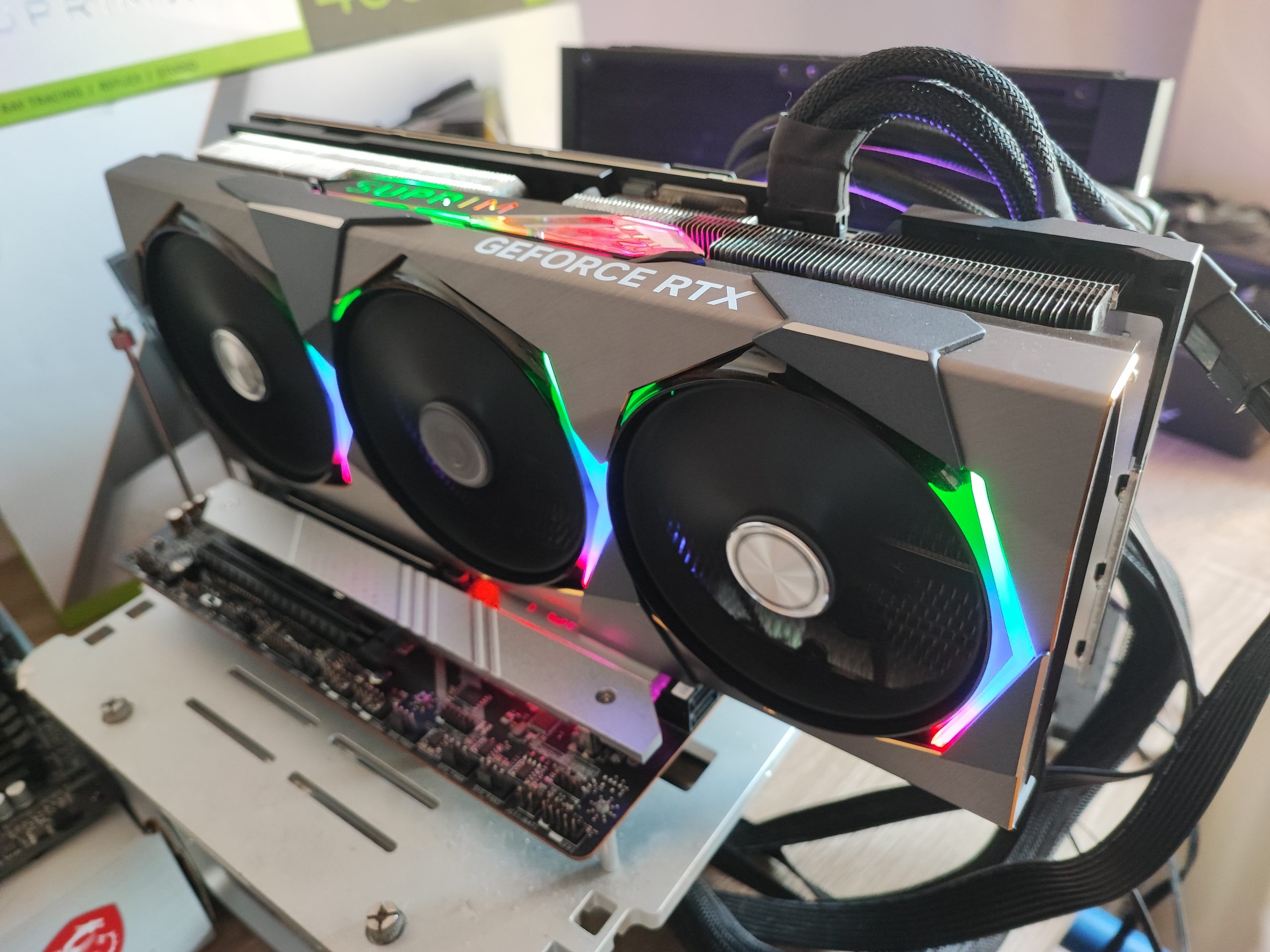

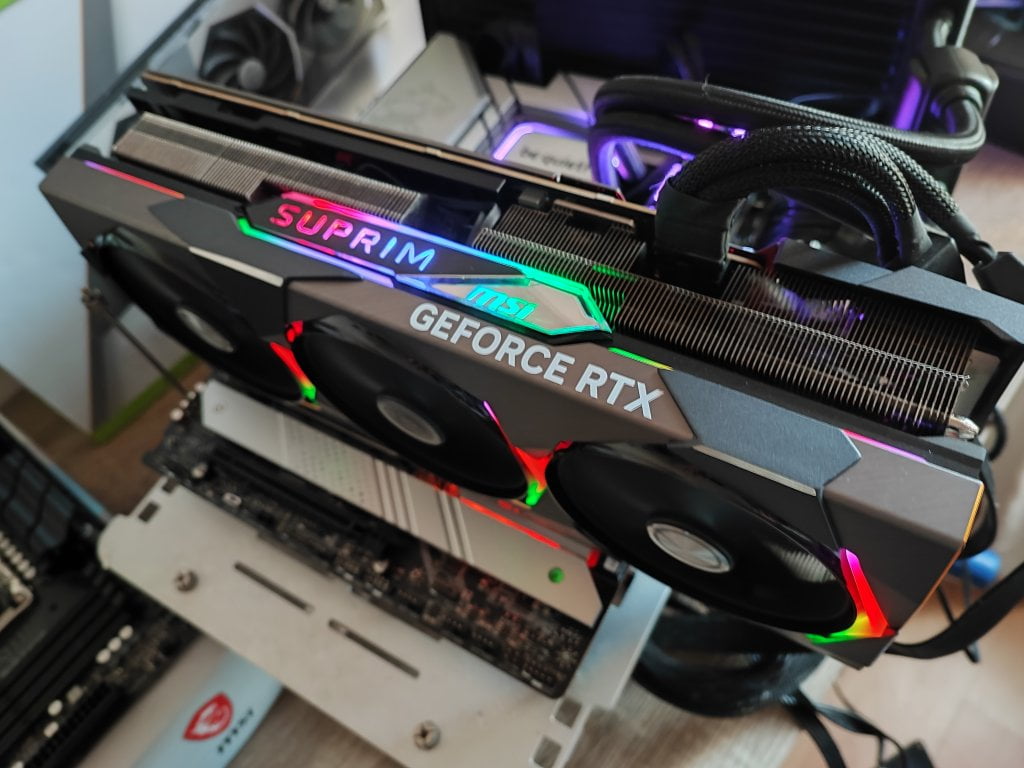

El setup de pruebas constaba de estos elementos:
PLACA BASE | ASROCK Z790 PG RIPTIDE |

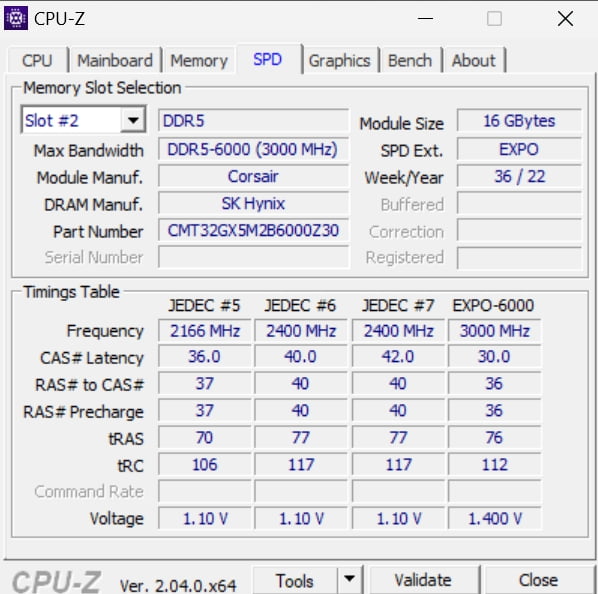

MEMORIA | 2X16 GB CORSAIR DOMINATOR PLATINUM DDR5 @ 6000 Mhz |

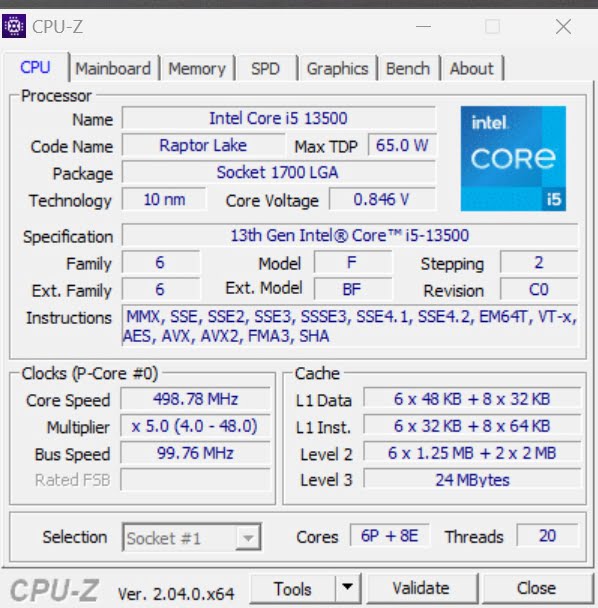

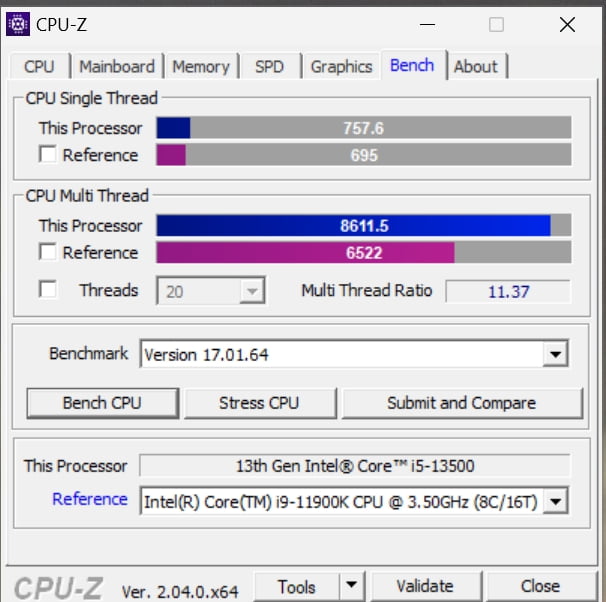

PROCESADOR | INTEL CORE I5 13500 |
SISTEMA OPERATIVO | WINDOWS 11 HOME |
TARJETA GRAFICA | MSI GEFORCE RTX 4090 SUPRIM X |
DRIVERS | ACTUALIZADO TOD EL SISTEMA CON LOS ULTIMOS DRIVERS. DRIVERS TARJETA 528.49 |
FUENTE ALIMENTACION | BE QUIET PURE POWER 11 1000W |
TESTS SINTETICOS

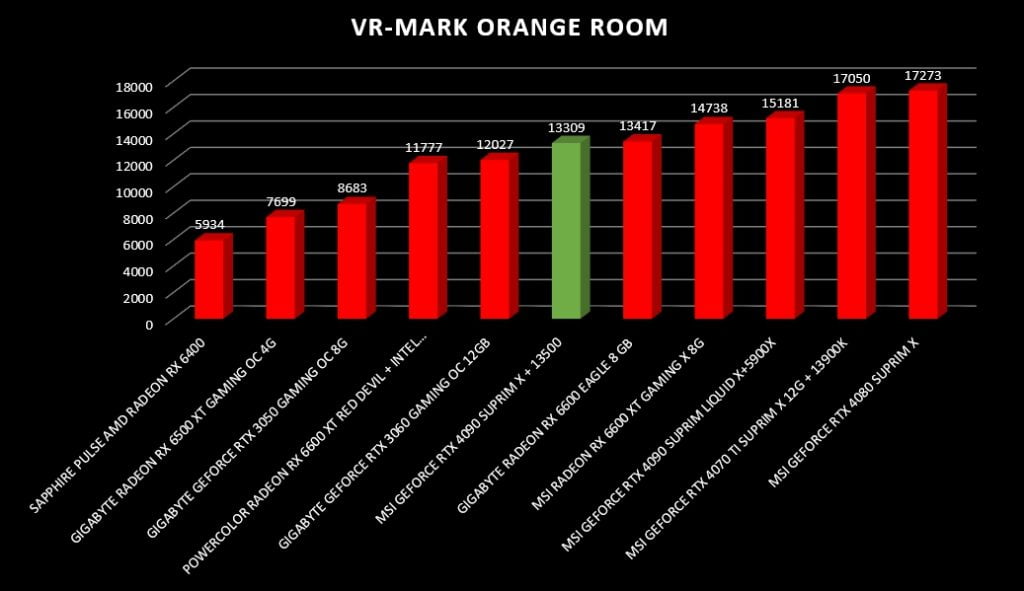

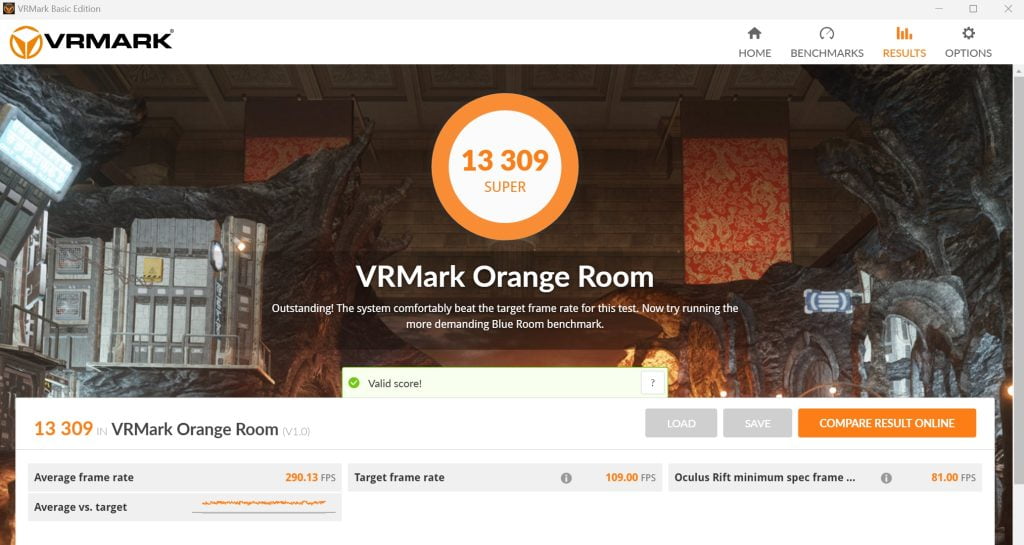

VR MARK ORANGE ROOM

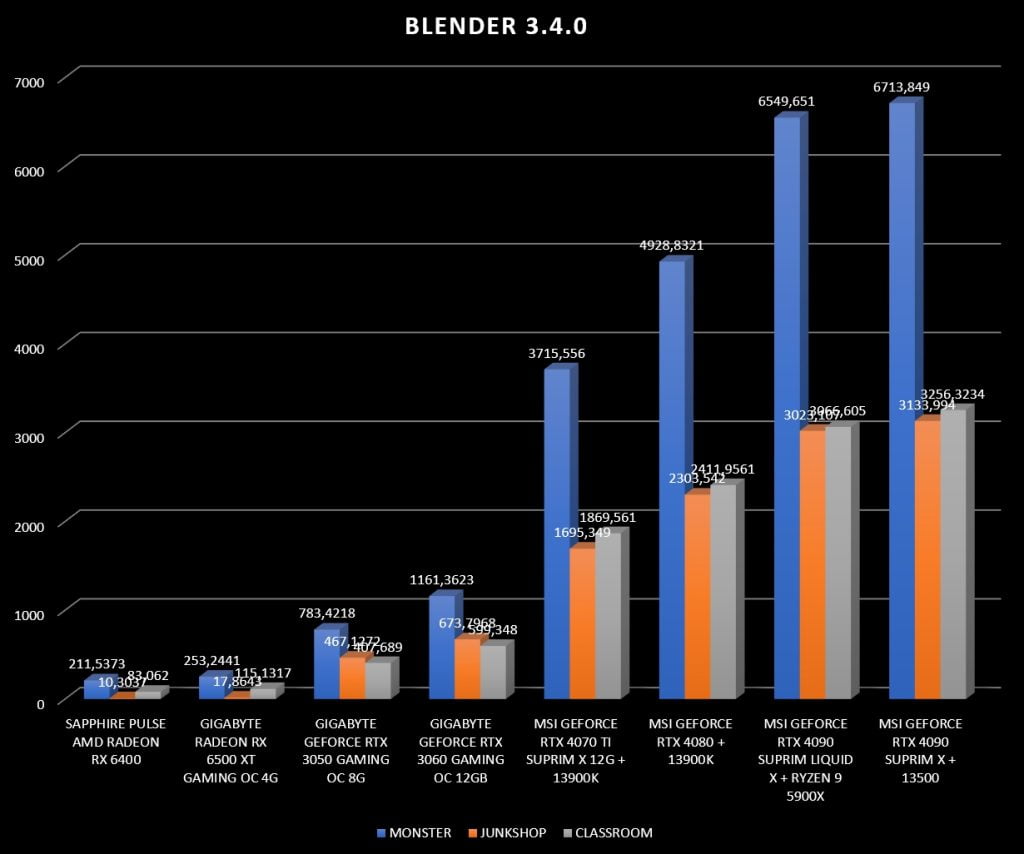

BLENDER 3.4.0

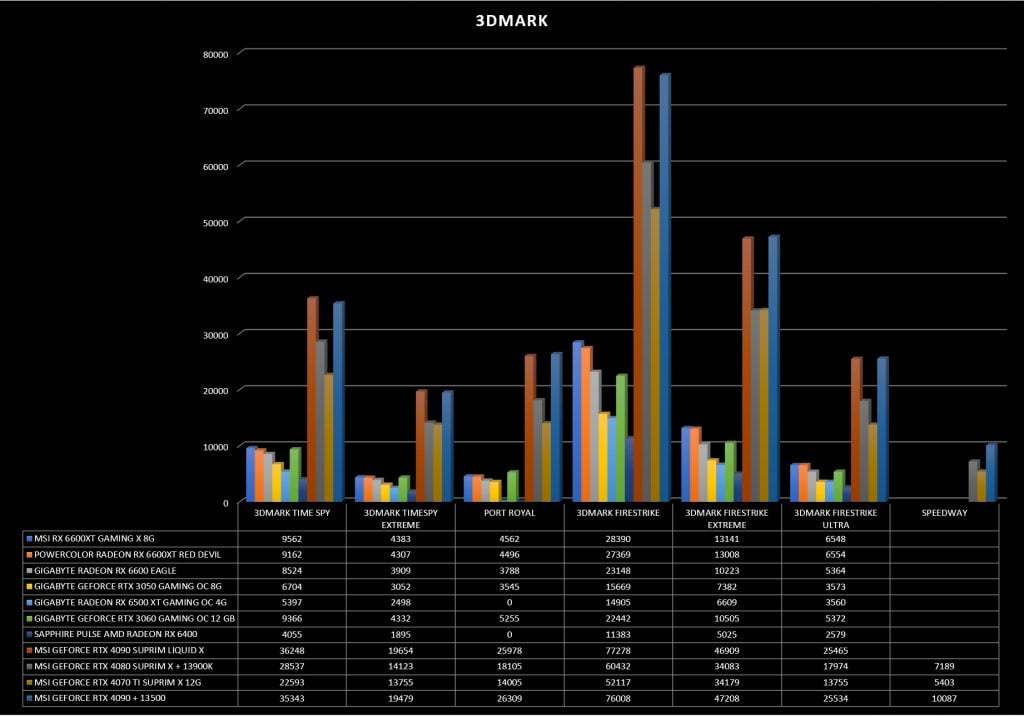

3DMARK GRAPHICS SCORE

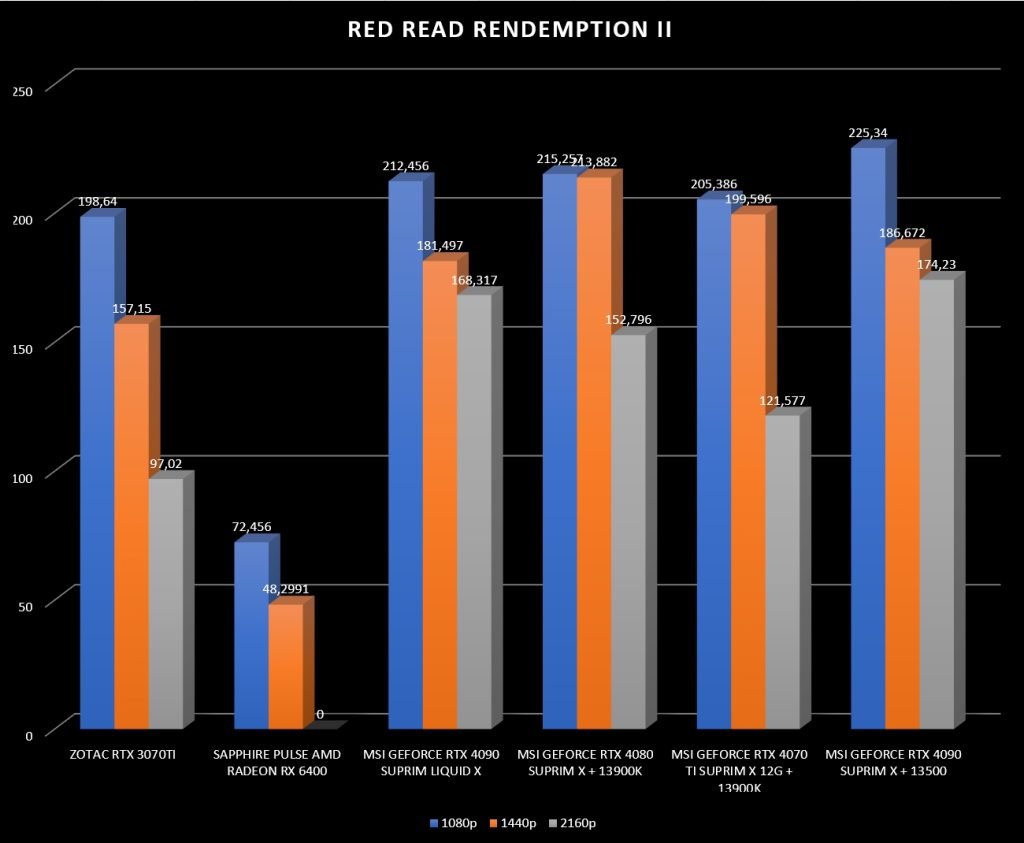

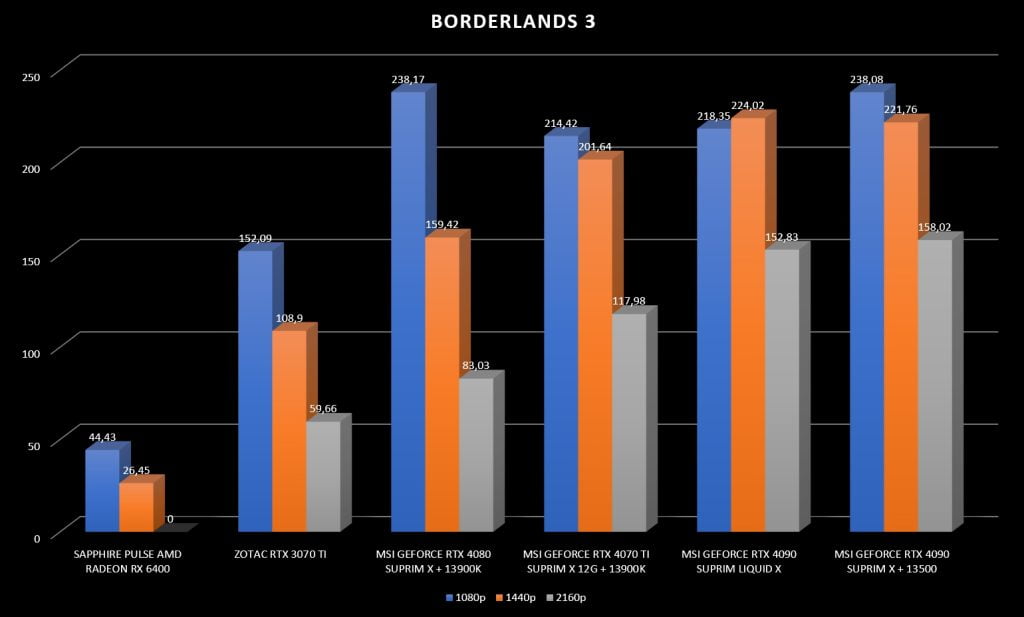

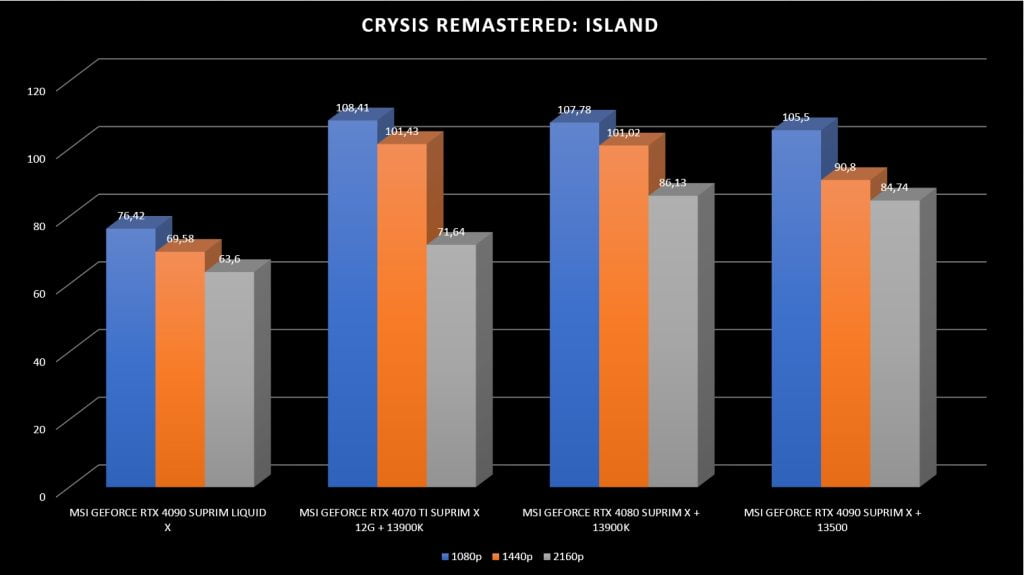

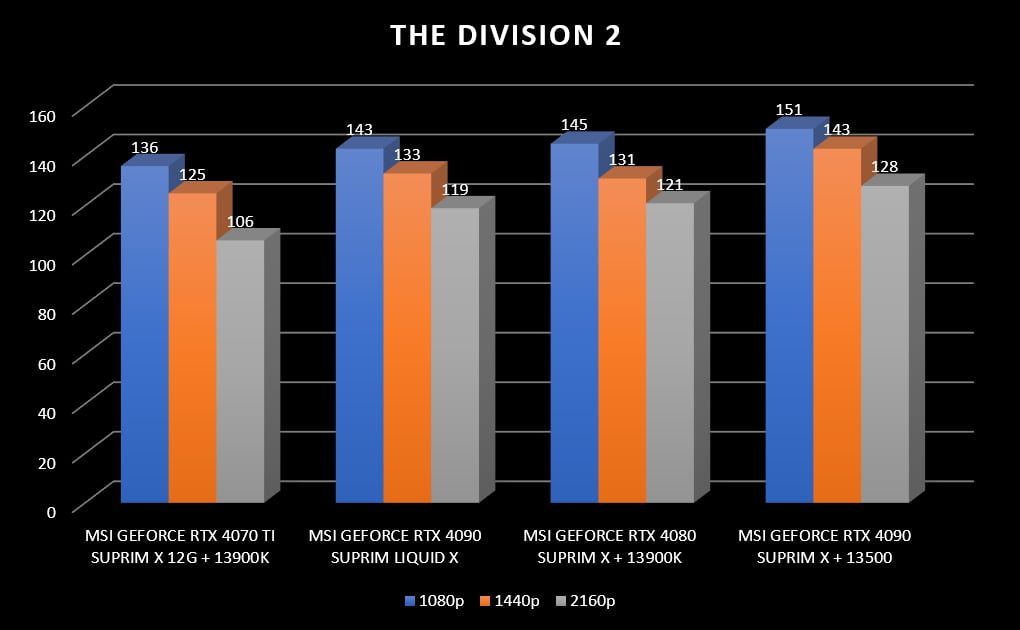

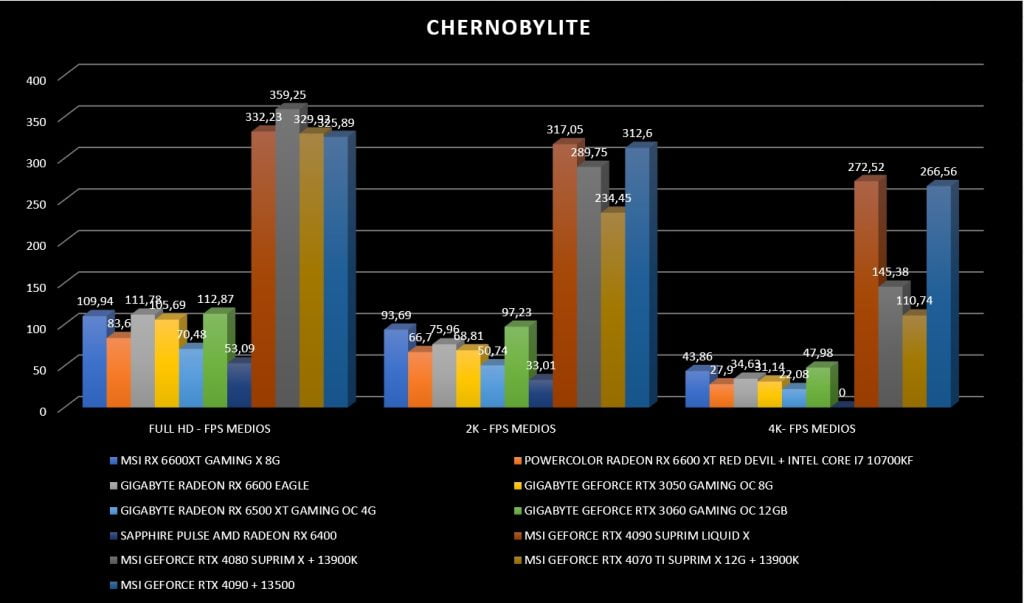

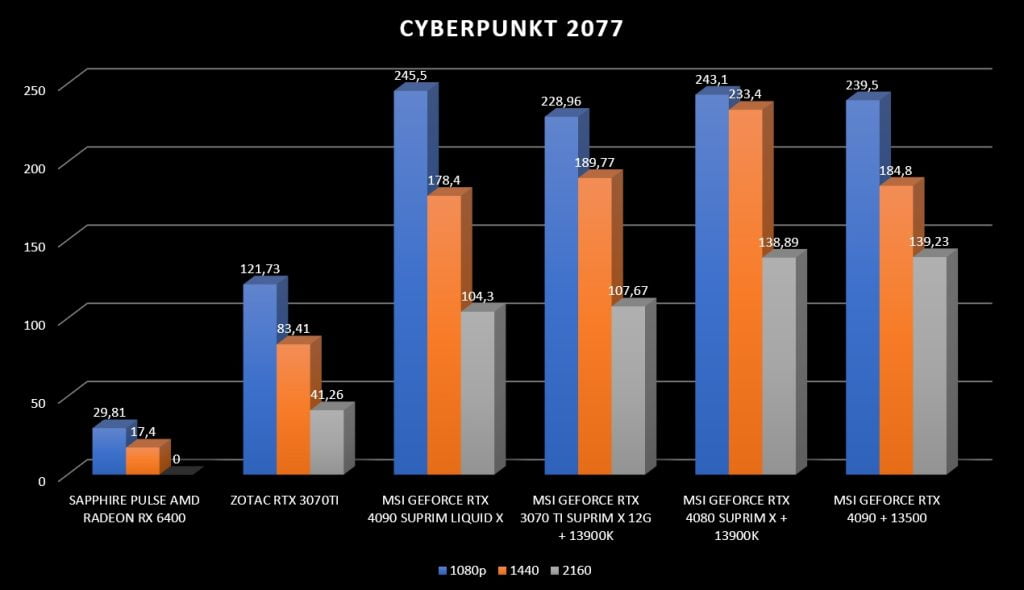

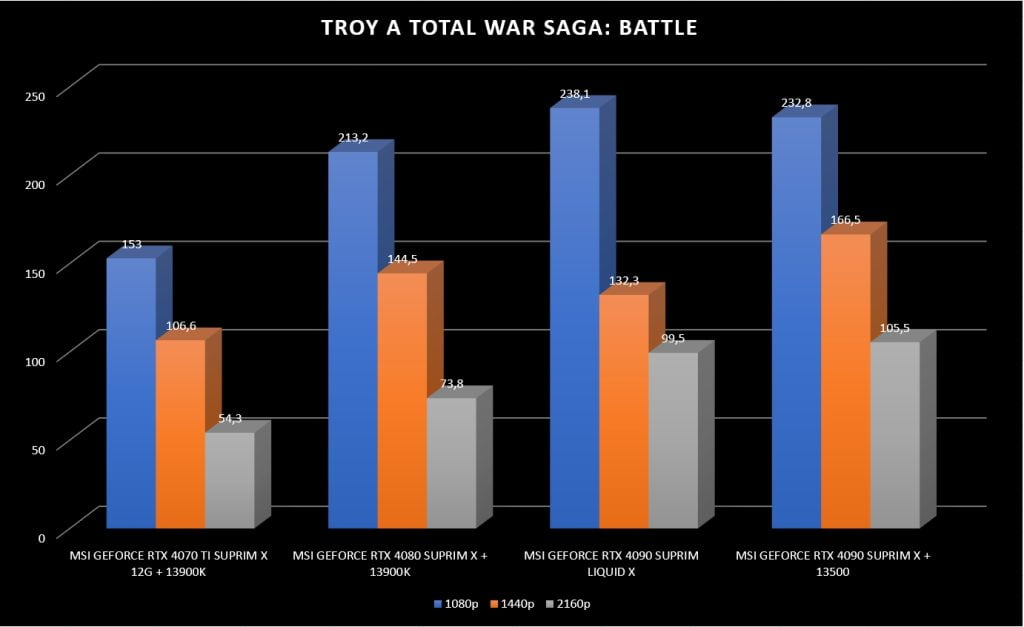

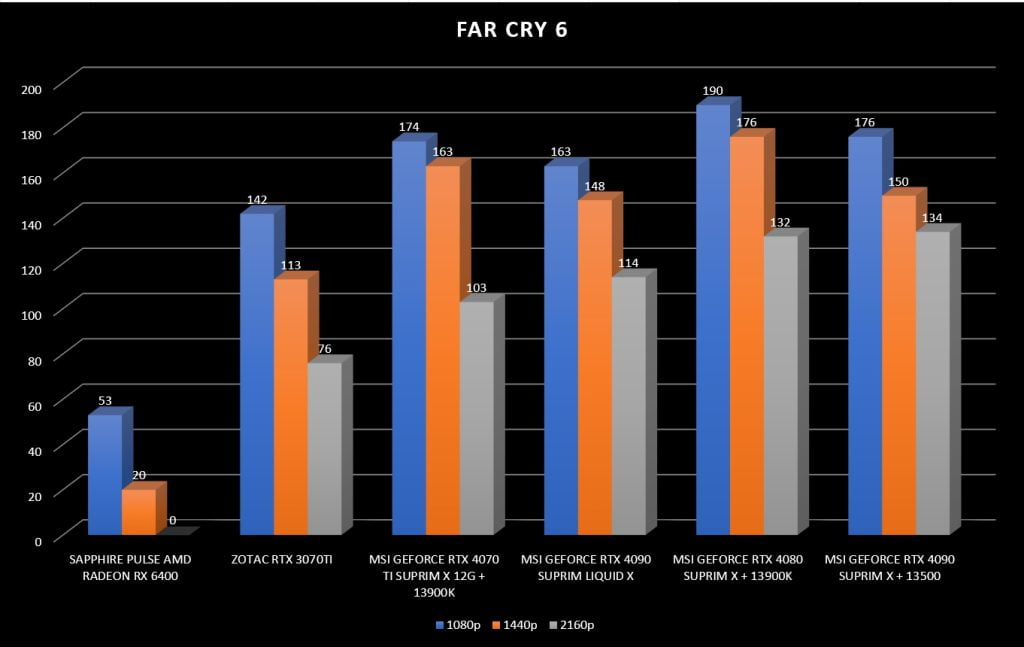

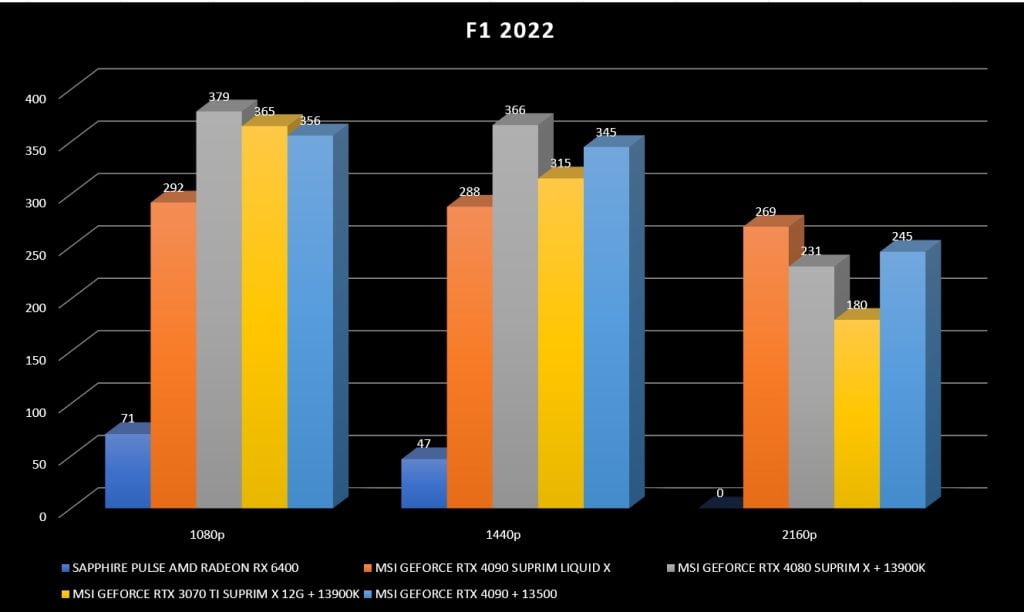

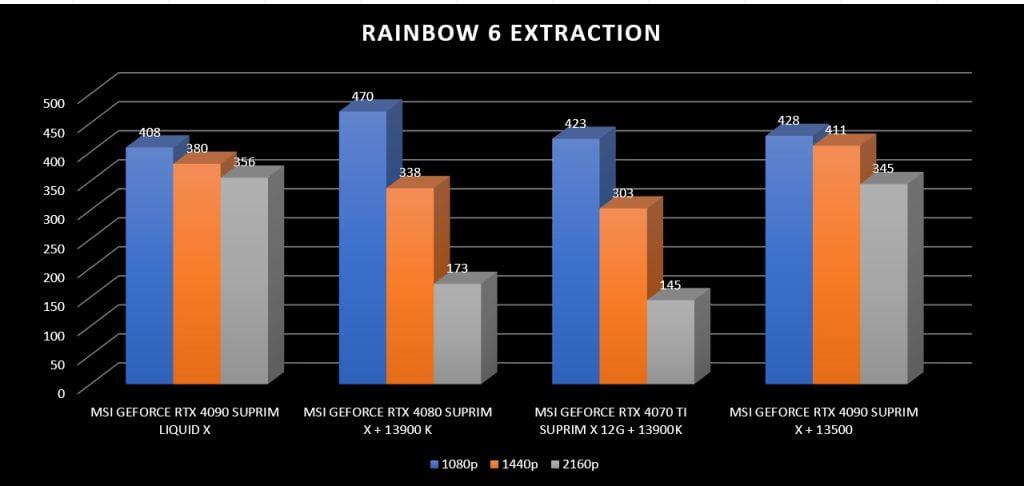

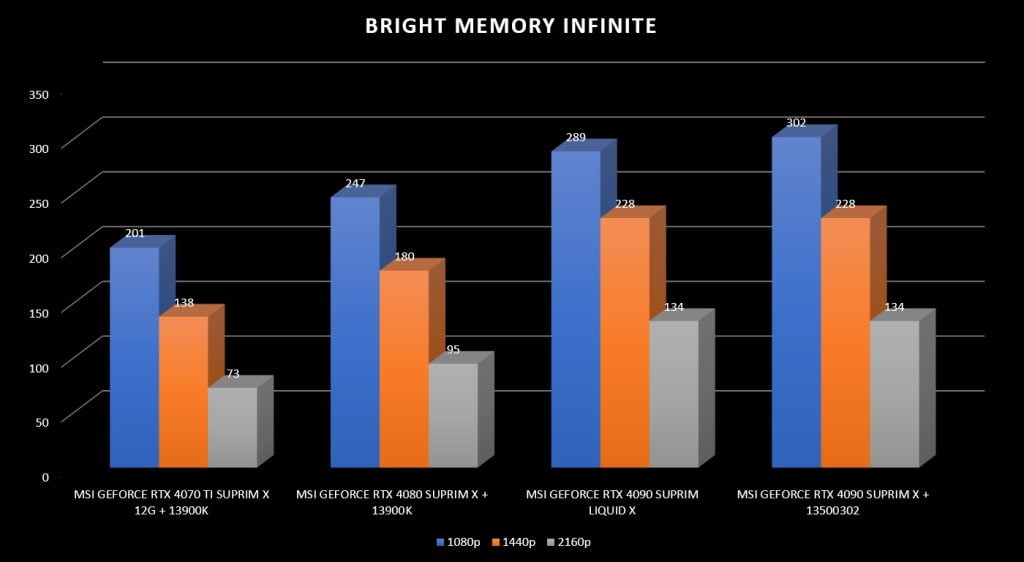

JUEGOS
OVERCLOCK

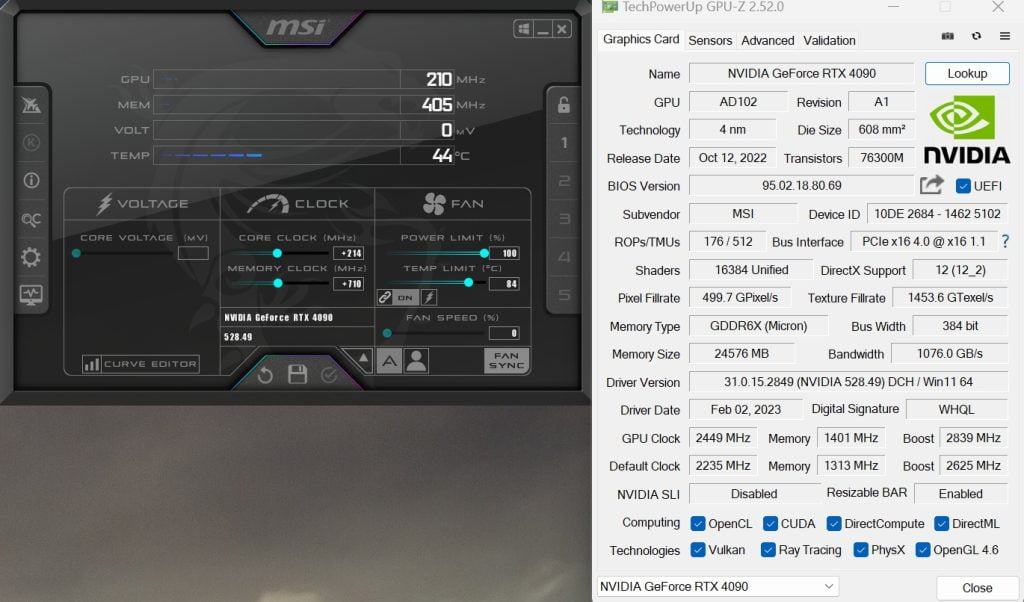

Para realizar OC a la tarjeta gráfica hemos empleado el programa MSI AfterBurner, que permite el aumento de frecuencias de la GPU en 214 Mhz y la memoria en 710 Mhz, pasando así de los 2625 Mhz de fábrica a los 2839 Mhz como vemos en la captura de GPU-Z.

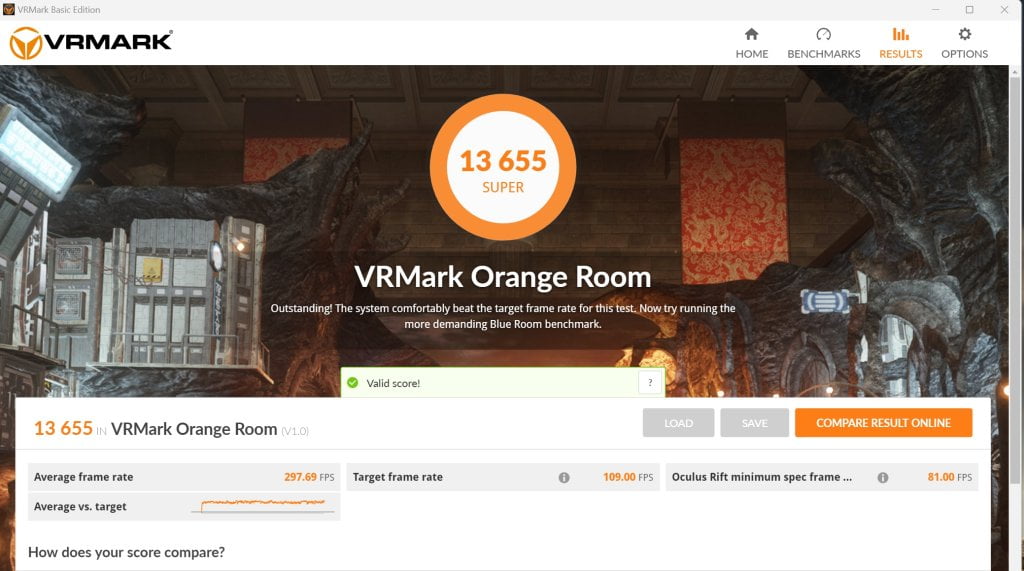

Como vemos en las capturas, pasamos así de los 13309 puntos a los 13655 puntos con las nuevas frecuencias, un valor que no llega al 3% de mejora , pues ya de fábrica se calibra con un ligero OC.
CONSUMO Y TEMPERATURAS

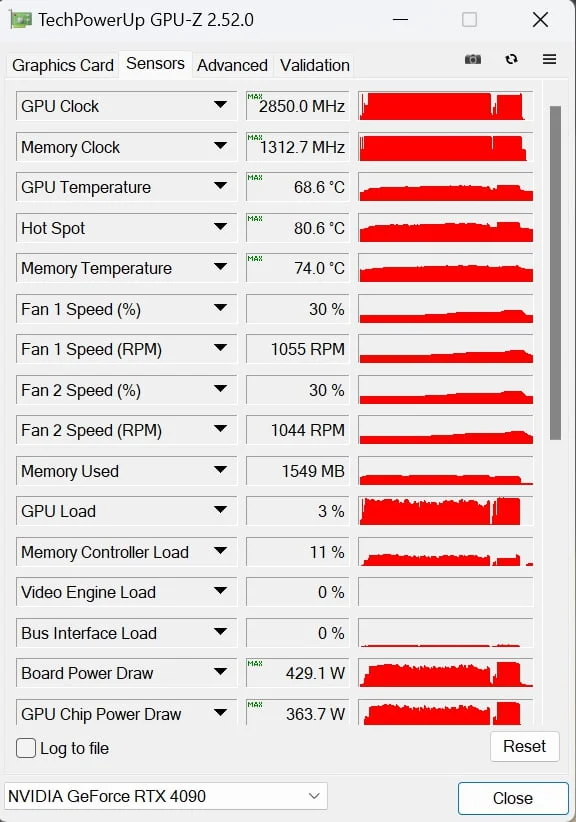

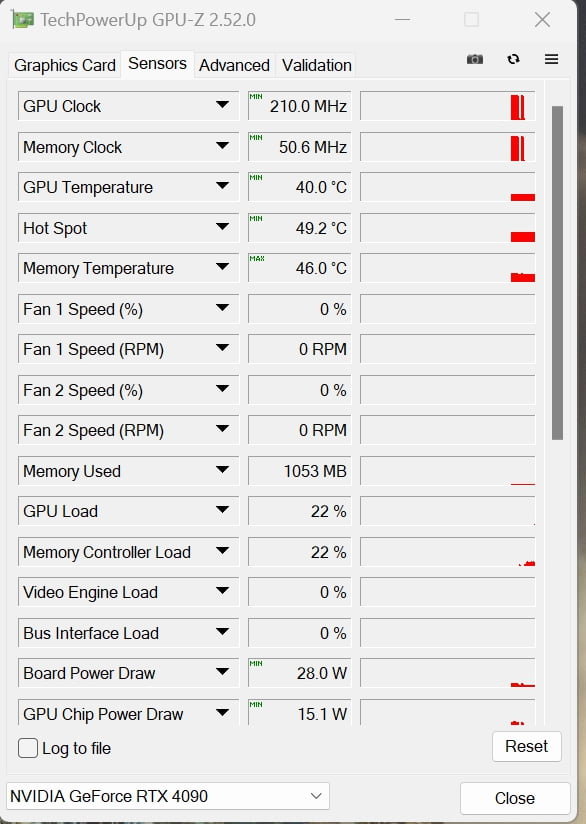

En las imágenes anteriores vemos los consumos mínimos y máximos que alcanzó la gráfica durante la ejecución de los test y también su temperatura máxima.
El sistema de refrigeración Twin Froz 3 sin duda hace un trabajo excelente, pues la temperatura máxima durante la ejecución de los tests es de 68.6ºC – con un pico de 80.6ºC – ( lo que supone unos +6ºC más que la version 4080) mientras que en reposo su consumo mínimo fué de 28W llegando hasta los 429.1W como máximo, con lo que es necesaria una fuente de 850W para un correcto funcionamiento como mínimo.

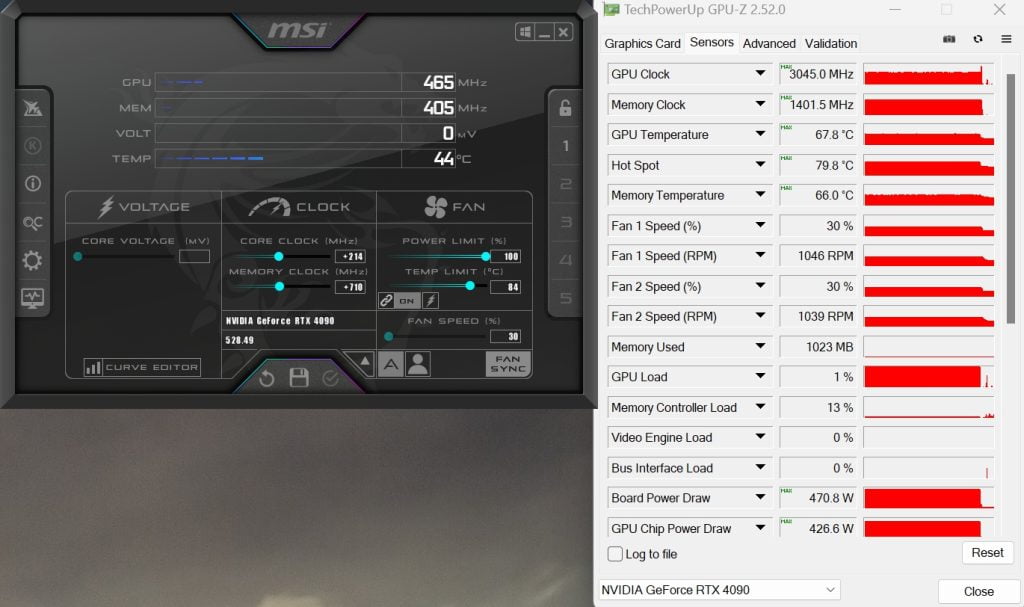

Por último os mostramos el consumo con OC, llegando hasta los 470.8W.
