Os presentamos la review de la nueva placa base MSI MPG Z790 EDGE TI MAX WIFI, una placa con una apariencia realmente muy llamativa, combinando el PCB negro con unos vistosos disipadores y cubiertas de VRM de color plateado, y cargada de intersantes novedades como su compatibilidad con Wifi 7, PCIe 5.0 y soporte para los actuales y futuros procesadores Intel.
REVIEW MSI MPG Z790 EDGE TI MAX WIFI
Muchas gracias a MSI por enviarnos la placa base MSI MPG Z790 Edge TI MAX WIFI para esta review
MSI MPG Z90 EDGE TI MAX WIFI: CARACTERISTICAS TECNICAS
CHIPSET | Z790 |
CPU Soportadas | LGA 1700 : Procesadores Intel® Core™ , Pentium® Gold y Celeron® de 12/13 Genración y futuros lanzamientos con este socket |
MEMORIA | 4x DDR5 UDIMM, Hasta 192GB Frecuencia máxima: 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Frecuencia máxima overclocking: • 1DPC 1R Max speed up to 7800+ MHz • 1DPC 2R Max speed up to 6600+ MHz • 2DPC 1R Max speed up to 6400+ MHz • 2DPC 2R Max speed up to 5600+ MHz Soporte Intel® XMP3.0 OC Soporte controladora doble canal |
SLOTS EXPANSION | 2x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 Gen PCIe 5.0 soporte hasta x16 (CPU) PCI_E2 Gen PCIe 3.0 soporte hasta x1 (Chipset) PCI_E3 Gen PCIe 4.0 soporte hastax4 (Chipset) |
ALMACENAMIENTO | 5x M.2 M.2_1 (CPU) soporte hasta PCIe 5.0 x4 , dispositivos con formato 22110/2280/2260 M.2_2 (Chipset) soporte hasta PCIe 4.0 x4 , dispositivos con formato 2280/2260 M.2_3 (Chipset) soporte hasta PCIe 4.0 x4 / SATA , dispositivos con formato 2280/2260/2242 M.2_4 (Chipset) soporte hasta PCIe 4.0 x4 , dispositivos con formato 2280/2260/2242 M.2_5 (Chipset) soporte hasta PCIe 4.0 x4 , dispositivos con formato 2280/2260 8x SATA 6G |
LAN | Intel® 2.5Gbps LAN |
WIRELESS y BLUETOOTH | Wi-Fi 7 El modulo Wireless está preinstalado en el slot M.2 (Key-E) Soporte MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) hasta 5.8Gbps Soporte 802.11 a/ b/ g/ n/ ac/ ax Soporte Bluetooth® 5.4, MLO, 4KQAM |
AUDIO | Realtek® ALC4080 Codec Audio USB Altas Prestaciones 7.1- Canales Soporte reproducción hasta 32-Bit/384 kHz en panel frontal |
SISTEMAS OPERATIVOS SOPORTADOS | Windows® 11 64-bit, Windows® 10 64-bit |
FORMATO | ATX: 243.84mmx304.8mm |
UNBOXING Y ACCESORIOS
Comenzamos la review con el unboxing de la placa base, la cual no se puede negar que es realmente llamativo: una caja de cartón de fondo blanco, con motivos en forma de figuras cuadradas y otras adornan el frontal, además del logo del fabricante y el modelo.
La zona trasera está completa de información técnica de la placa base, además de una imagen de la misma. Una presentación bien conseguida y muy llamativa sobretodo.
La placa base viene colocada sobre un soporte de cartón blanco y protegida por una bolsa de plástico antiestática. Los acesorios incluidos son los siguientes:
- Aviso seguridad
- GuÃa instalación rápida
- 3 packs clips M.2
- Antena Wifi
- Stickers adhesivos para cables
- Flyer MSI
- Cable extensor ARGB
- Cable conexión panel frontal
- 2X Cables SATA
Aunque la placa base carece de un manual de instrucciones en papel, encontramos un práctico dispositivo USB con los drivers necesarios para el funcionamiento de la placa.
DISEÑO
No se puede negar el atractivo de la placa base. De formato ATX convencional, con unas dimensiones de 243.84mmx304.8mm combina perfectamente el PCB negro de la placa con el plateado de los muy generosos disipadores de las unidades NVMe y VRM, contando el disipador principal de iluminación RGB.
A lo largo de la placa encontramos 3 conectores Addressable V2 RGB LED , acompañados de un conector RGB LED
Cuenta con un DEBUG LED que nos informa de posibles fallos en el arranque relativos al BOOT, VGA, DRAM, CPU.
MEMORIA DDR5
La placa cuenta con 4 UDIMM para la instalación de hasta 192 GB de memoria DDR5 – 48 GB máximo por UDIMM – Realmente destacable las frecuencias de memoria con las que es compatible: 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz
Soportando configuración de memoria de doble canal y soporte también Intel® XMP3.0 OC
VRM
El VRM es realmente muy potente: cuenta con un doble disipador para refrigerar esta zona, compuesto por un doble disipador de aluminio con aleteado en toda la superificie y un heatpipe de cobre conectando ambos disipadores.
En la imagen vemos la composición del disipador de los VRM, contando además con unas gruesas almohadillas 7W/mK para garantizar una correcta transmisión de calor.
El cable que veis en la imagen es el encargado de la iluminación de la tapa del VRM principal como veremos a continuación.
Las más potentes CPU de Intel de 13 Generación – y venideras – exigen una alimentación de gran calidad y para ello MSI ha incorporado un doble conector EPS de 8+8 pines.
El VRM es muy potente, de 16+1+1 fases y una potencia de 90A.
En la zona superior del VRM principal encontramos el Logo del dragón de MSI, el cual se ilumina – pudiendo gestionarse desde MSI Center – como vemos en las capturas anteriores.
SOCKET LGA 1700
El socket LGA 1700 nos permite la instalación de los procesadores Intel® Core™ , Pentium® Gold y Celeron® de 12/13 Generación y futuros Intel Raptor Lake Refresh de inminente aparición.
SLOTS PCI Y M.2
El apartado de conectividad y almacenamiento está realmente muy bien cubierto, contando con esta configuración:
Cuenta con un total de 3 slots PCI-E:
PCI_E1 Gen PCIe 5.0 con soporte hasta 16X (Conectado a CPU)
PCI_E2 Gen PCIe 3.0 con soporte hasta 1X (Conectado a Chipset)
PCI_E3 Gen PCIe 4.0 con soporte hasta 4X (Conectado a Chipset)
También dispone de 5 conexiones M.2 con esta configuración
M.2_1 (Conectado a CPU) con soporte PCIe 5.0 x4 , compatible con dispositivos con formato 22110/2280/2260
M.2_2 (Conectado a Chipset) con soporte PCIe 4.0 x4 , compatible con dispositivos con formato 2280/2260
M.2_3 (Conectado a Chipset) con soporte PCIe 4.0 x4 / SATA , compatible con dispositivos con formato 2280/2260/2242
M.2_4 (Conectado a Chipset) con soporte PCIe 4.0 x4 , compatible con dispositivos con formato 2280/2260/2242
M.2_5 (Conectado a Chipset) con soporte PCIe 4.0 x4 , compatible con dispositivos con formato 2280/2260
Además cuenta con 8 conectores SATA 6 G y soporte RAID 0, RAID 1, RAID 5 y RAID 10 tanto para dispositivos de almacenamiento SATA como M.2 NVMe.
SONIDO
El sonido está confiado a un códec Realtek® ALC4080, con capacidad para Audio de Alta Calidad 7.1 y soporte en el panel frontal para reprodución hasta 32Bit/384 Khz.
CONEXIONES TRASERAS
Extraordinario panel de conexiones trasero, este forma parte de la cubierta superior del disipador principal del VRM.
- DisplayPort 2.1
- HDMI 2.1
- 4X USB 3.2 Gen 1 5 Gbps (Type-A) – AZULES
- Clear CMOS y FLASH BIOS
- 4X USB 3.2 Gen 2 10Gbps (Type-A) – ROJOS
- USB 3.2 Gen 2 10Gbps (Type-C)
- 2.5G Lan
- USB 3.2 Gen 2×2 20Gbps (Type-C)
- Doble conector antena
- 5 conectores jack para audio, con salida óptica S/PDIF
SOFTWARE
La unidad USB que se incluye en el bundle permite la instalación de todos los drivers y utilidades necesarios para el funcionamiento de la placa. Por supuesto, MSI Center es la app encargada de la gestión, monitorización y actualización de la misma.
BIOS

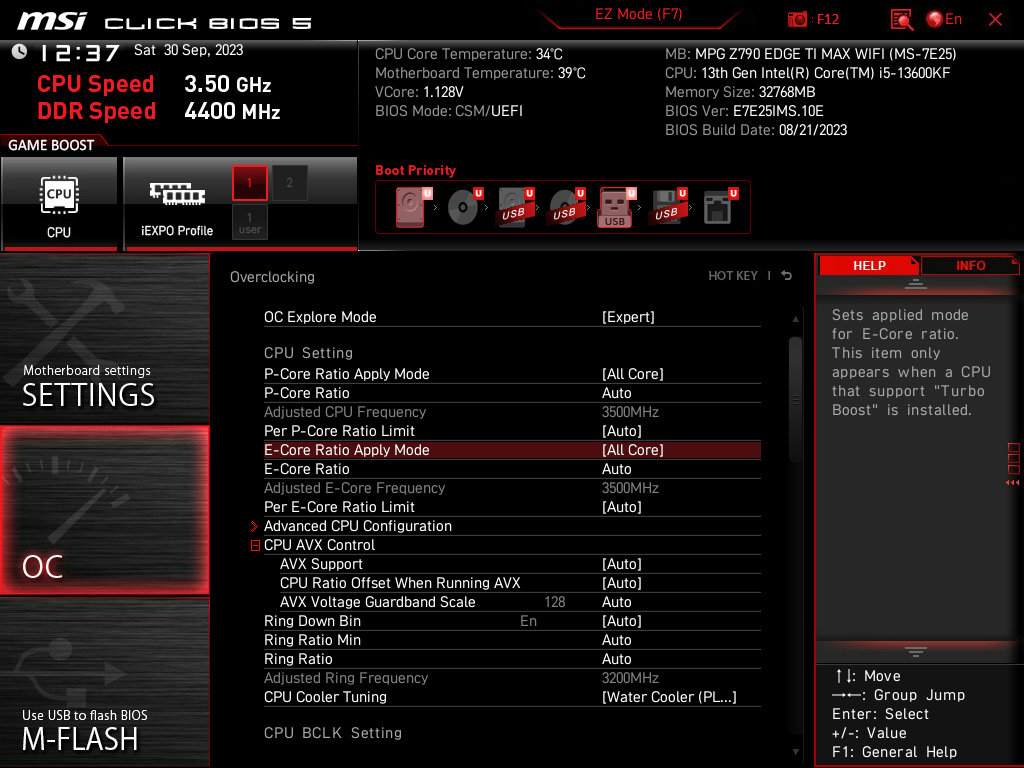

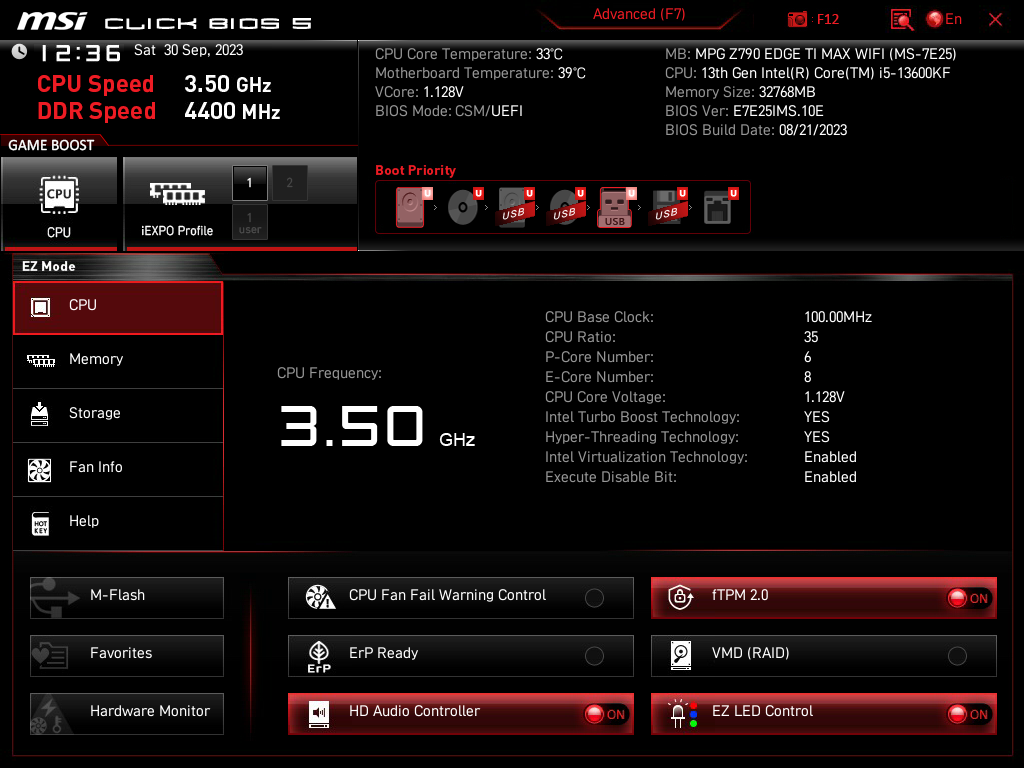

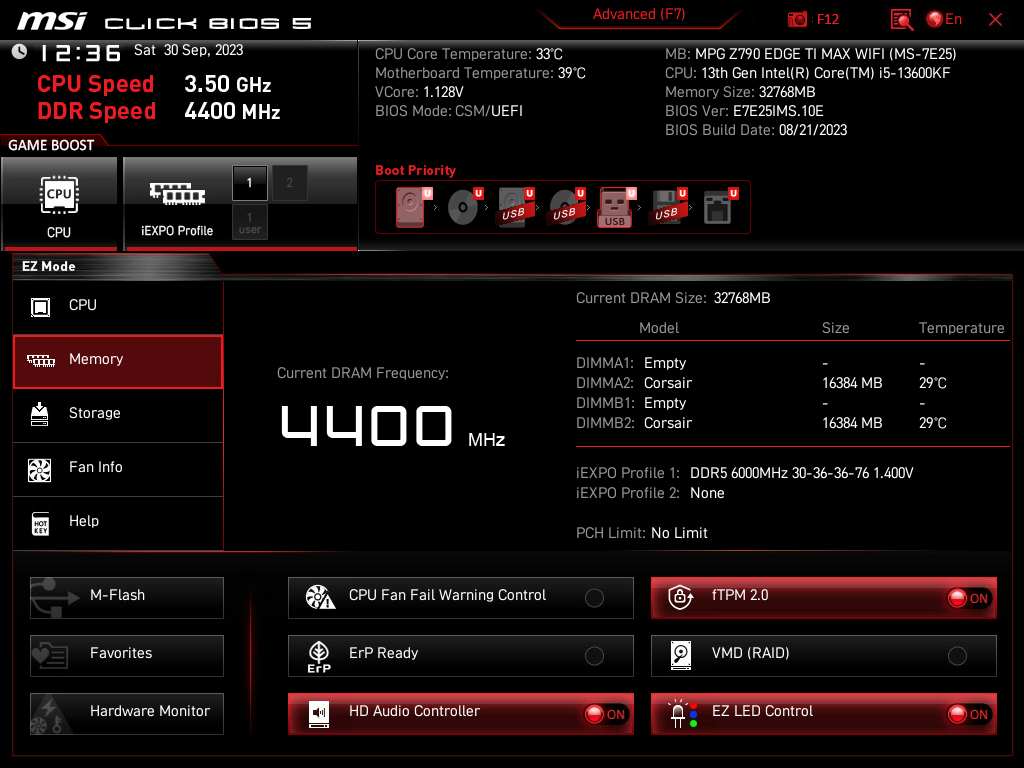

La BIOS es la habitual que encontramos en casi todas las placas de MSI – si algo va bien para que cambiarlo -. Dispone de dos modos de funcionamiento: EASY, para efectuar unas configuraciones rápidas como la activación de los perfiles EXPO, configuración de los ventiladores, etc, además de una monitorización de la CPU y memoria y un apartado ADVANCED con cientos y cientos de configuraciones posibles para la gestión al milÃmetro del funcionamiento del equipo y por supuesto funciones de OC.
PRUEBAS DE RENDIMIENTO
Este ha sido el setup de pruebas:
PLACA BASE | MSI MPG Z790 EDGE TI MAX WIFI |
MEMORIA | 2X16 GB CORSAIR DOMINATOR PLATINUM 6000 MHZ |
PROCESADOR | INTEL CORE I5 13600KF |
SISTEMA OPERATIVO | WINDOWS 11 HOME |
TARJETA GRAFICA | SAPPHIRE RADEON RX 7900XT |
DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
FUENTE ALIMENTACION | LC-POWER LC1200P |
TESTS SINTETICOS
CORONA 1.3
W-PRIME32MB: MULTIHILO
AIDA64: MEMORIA
CINEBENCH R20 Y CINEBENCH R24
BLENDER 3.6.0
GEEKBENCH 6.1.0
CPU PROFILE
PCMARK 10
3DMARK
CPU QUEEN Y CPU AES
X-264 HD
TEMPERATURAS VRM
Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahà radica una de las caracterÃsticas más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench Cinebench R24 durante 30 minutos consecutivos y monitorizando la tempertura del VRM con HWInfo.
VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
MSI MPG Z790 EDGE TI MAX WIFI + INTEL CORE I5 13600KF | 33ºc | 50.5ºC |
El VRM de 16+1+1 Fases, soporta sin problemas la demanda energética de un Intel Core i5 13600KF con un consumo algo superior a los 158W, lo cual ya es un valor muy respetable.
OVERCLOCK
El chipset Z790 nos ofrece garantÃas de un buen OC y asà ha sido. Para ello hemos empleado la app Intel Extreme Tuning y subiendo los P-Cores hasta los 5.6 Ghz y los Efficient Cores hasta los 4.3 Ghz, ejecutando de nuevo Geekbench 6.1.0 obtuvimos estos nuevos resultados:
Pasamos asà de los 2865 puntos en Single Core con las frecuencias de stock a los 3008 puntos , y de los 17152 puntos en Multi Core a los 17839 puntos, lo que supone una ganancia del 4.7% y 4% respectivamente
