Volvemos con otra placa base de MSI con el modelo MSI MPG Z790 CARBON MAX WIFI, una placa base ideal para los mĆ”s potentes procesadores Intel de 14ĀŖ GeneraciĆ³n
MSI MPG Z790 CARBON MAX WIFI: REVIEW
Muchas gracias a MSI por su confianza para enviarnos esta placa base MSI MPG Z790 CARBON MAX WIFI para la review
MSI MPG Z790 CARBON MAX WIFI: CARACTERISTICAS TECNICAS
CHIPSET | INTEL Z790 |
CPU SOPORTADA | IntelĀ® Coreā¢ 14th/ 13th/ 12th GeneraciĆ³n, IntelĀ® PentiumĀ® Gold Y CeleronĀ® |
MEMORIA | 4x DDR5 UDIMM,MĆ”xima capacidad admitida 192GB Velocidades memoria: 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Soporta IntelĀ®Ā XMP3.0 OC Doble Controladora Doble Canal |
SLOTS EXPANSION | 2x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 Gen PCIe 5.0 soporte hasta x16 (CPU) PCI_E2 Gen PCIe 3.0 soporte x1 (Chipset) PCI_E3 Gen PCIe 4.0 soporte hasta x4 (Chipset) |
ALMACENAMIENTO | 5x M.2 M.2_1 (CPU) soporte PCIe 4.0 x4 , compatible dispositivos formato 2280/2260 M.2_2 (CPU) soporte hasta PCIe 5.0 x4 , compatible dispositivos formato 22110/2280/2260 M.2_3 (Chipset) soporte hasta PCIe 4.0 x4 , compatible dispositivos formato 2280/2260 M.2_4 (Chipset) soporte hasta PCIe 4.0 x4 , compatible dispositivos formato 2280/2260 M.2_5 (Chipset) soporte hasta PCIe 4.0 x4 / modo SATA, compatible dispositivos formato 2280/2260 6x SATA 6G |
LAN | IntelĀ® 2.5Gbps LAN |
WIRELESS Y BLUETOOTH | Wi-Fi 7 Modulo Wireless preinstalado en el slot M.2 (Key-E) Soporte MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (320MHz) hasta 5.8Gbps Soporte 802.11 a/ b/ g/ n/ ac/ ax Soporte BluetoothĀ®Ā 5.4**, MLO, 4KQAM |
AUDIO | RealtekĀ®Ā ALC4080 Codec Audio Hi-Fi 7.1- Soporte reproducciĆ³n hasta 32-Bit/384 kHz en el panel frontal |
SISTEMAS OPERATIVOS COMPATIBLES | WindowsĀ®Ā 11 64-bit, WindowsĀ®Ā 10 64-bit |
FORMATO | ATX 243.84mmx304.8mm |
UNBOXING Y ACCESORIOS
Comenzamos la review con el unboxing de la placa base, con una presentaciĆ³n exterior realmente muy llamativa: sobre un fondo morado encontramos multitud de motivos en forma de figuras cuadradas y otras del mismo color pero diferente tono haciendo contraste, con el logo del fabricante y el modelo principalmente
En la zona trasera encontramos gran cantidad de informaciĆ³n tĆ©cnica y caracterĆsticas principales de la placa base, ademĆ”s de una imagen de la misma. Una presentaciĆ³n acorde a la calidad del producto.
AbundantĆsimo el bundle incluido, compuesto por estos elementos:
- Placa base MSI MPG Z790 CARBON MAX WIFI
- USB con drivers y apps
- 2 Cables SATA
- Cable conexiĆ³n panel frontal
- Cable JAF1 de expansiĆ³n
- Cable conector 1-2 JRGB
- Cable expansiĆ³n JRGB
- 4 pack tornilerĆa M.2
- Antena Wifi
- Flyers MSI y varias pegatinas mƔrketing.
- Tarjeta expansiĆ³n USB4 PD100W
- Cable USB 4.0
El fabricante ha optado por no incluir un manual de instrucciones ā accesible a travĆ©s de un BIDI ā pero sĆ incluye una prĆ”ctica unidad USB con drivers y apps.
Una de las principales caracterĆsticas la encontramos en la tarjeta de expansiĆ³n USB4 PD100W
Esta tarjeta dispone de un doble puerto USB 4.0 ( USB-C) , con conexiĆ³n a placa base PCI-E 4.0 x 4. Soporta una transferencia de datos de hasta 40 Gbp y dispone tambiĆ©n de un doble puerto DP 1.4, admitiendo carga de hasta 100W ā 1 de ellos ā y el otro hasta 27W, serigrafiados prĆ³ximos al conector.
La alimentaciĆ³n de la tarjeta se realiza a travĆ©s de un conector de 6 pines.
DISEĆO
La gama Carbon a la cual pertenece la placa destaca por su gran elegancia acompaƱada de sobriedad, lo cual es innegable que es una vistud. Sobre un PCB negro, encontramos muy bien dimensionados dispadores en las unidades de expansiĆ³n y por supuesto en el chipset y VRM.
El formato es de tipo ATX convencional, con unas dimensiones de 243.84mmx304.8mm, y un PCB con 6 capas.
La placa dispone de un doble sistema de detecciĆ³n de fallos durante el arranque compuesto por un EZ LED- desactivable desde la BIOS ā y un EZ Debug LED con 4 leds que nos muestran fallos en el arranque relativos a BOOT ā VGA ā RAM ā CPU.
Para la iluminaciĆ³n ā la placa sĆ³lo dispone iluminaciĆ³n en el logo sobre el VRM principal ā cuenta con 3 cabeceras Addressable V2 RGB LED y 1 cabecera RGB LED
MEMORIA DDR5
La placa cuenta con 4 ranuras UDIMM para un total de 192 GB de memoria DDR5. Admite frecuencias de memoria que van desde los 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz-
La controladora es de doble canal con soporte para IntelĀ®Ā XMP3.0 OC
VRM
El VRM es sin duda uno de los mƔs potentes que podemos encontrar en una placa base y es necesario para la demanda de los 14900K que sobrepasan los 330W en consumo mƔximo.
Para disipar este potente VRM DE 19 fases VCPU + 1 Fase GT + 1 Fase AUX de 105 A, cuenta con unos muy bien dimensionados disipadores de aluminio con un heatpipe uniƩndolos y transvasando el calor generado a travƩs de unas gruesas almohadillas tƩrmicas de 7W/mk
El cable que veis en la imagen es el encargado de la iluminaciĆ³n de la tapa del VRM principal como veremos a continuaciĆ³n.
Las potentes CPU de 14 GeneraciĆ³n exigen un sistema de alimentaciĆ³n muy potente y para ello la placa cuenta con un doble conector de 8+8 pines.
En la zona superior del VRM principal encontramos el Logo del dragĆ³n de MSI, el cual se ilumina ā pudiendo gestionarse desde MSI Center ā como vemos en las capturas anteriores.
SOCKET LGA 1700
La placa soporta 3 generaciones de procesadores Intel: 12/13/14 GeneraciĆ³n, siendo la Ćŗltima generaciĆ³n esta la que harĆ” uso del socket LGA 1700.
SLOTS PCI Y M.2
El apartado de conectividad y almacenamiento estĆ” realmente muy bien cubierto, contando con esta configuraciĆ³n:
Cuenta con un total de 3 slots PCI-E:
PCI_E1Ā Gen PCIe 5.0 con soporte hasta 16X (Conectado a CPU)
PCI_E2Ā Gen PCIe 3.0 con soporte hasta 1X (Conectado a Chipset)
PCI_E3Ā Gen PCIe 4.0 con soporte hasta 4X (Conectado a Chipset)
TambiĆ©n dispone de 5 conexiones M.2 con esta configuraciĆ³n
M.2_1Ā (Conectado a CPU) con soporte PCIe 5.0 x4 , compatible con dispositivos con formato 22110/2280/2260
M.2_2Ā (Conectado a Chipset) con soporte PCIe 4.0 x4 , compatible con dispositivos con formato 2280/2260
M.2_3Ā (Conectado a Chipset) con soporte PCIe 4.0 x4 / SATA , compatible con dispositivos con formato 2280/2260/2242
M.2_4Ā (Conectado a Chipset) con soporte PCIe 4.0 x4 , compatible con dispositivos con formato 2280/2260/2242
M.2_5Ā (Conectado a Chipset) con soporte PCIe 4.0 x4 , compatible con dispositivos con formato 2280/2260
AdemƔs cuenta con 8 conectores SATA 6 G y soporte RAID 0, RAID 1, RAID 5 y RAID 10 tanto para dispositivos de almacenamiento SATA como M.2 NVMe.
SONIDO
El sonido estĆ” confiado a un cĆ³dec RealtekĀ®Ā ALC4080, con capacidad para Audio de Alta Calidad 7.1 y soporte en el panel frontal para reproduciĆ³n hasta 32Bit/384 Khz.
CONEXIONES TRASERAS
Extraordinario panel de conexiones trasero, este forma parte de la cubierta superior del disipador principal del VRM.
- Doble botĆ³n Flash BIOS /Clear CMOS
- Smart BotĆ³n
- 2X USB 3.2 Gen 1 5 Gbps (Type-A) ā AZULES
- 1 HDMI
- 4X USB 3.2 Gen 2 10Gbps (Type-A) ā ROJOS
- 2.5G Lan
- USB 3.2 Gen 2 10Gbps (Type-A)
- USB 3.2 Gen 2 10Gbps (Type-C)
- USB 3.2 Gen 2 10Gbps (Type-A)
- USB 3.2 Gen 2Ć2 20Gbps (Type-C)
- Doble conector antena
- 5 conectores jack para audio, con salida Ć³ptica S/PDIF
SOFTWARE
La unidad USB que se incluye en el bundle permite la instalaciĆ³n de todos los drivers y utilidades necesarios para el funcionamiento de la placa. Por supuesto, MSI Center es la app encargada de la gestiĆ³n, monitorizaciĆ³n y actualizaciĆ³n de la misma.
BIOS

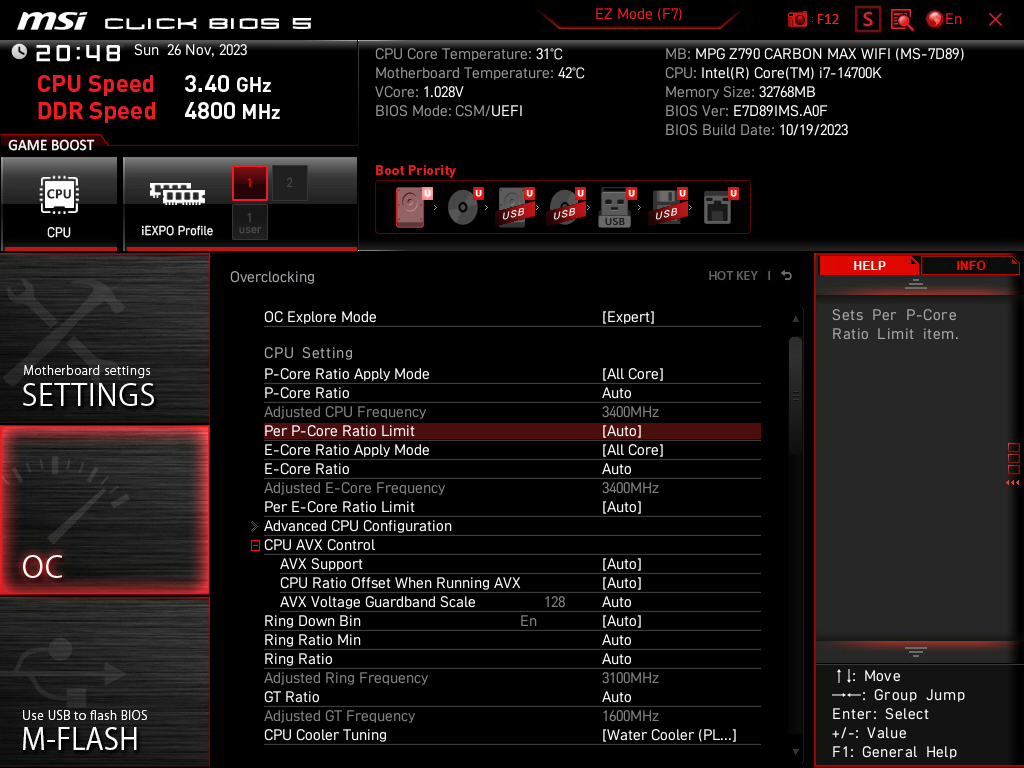

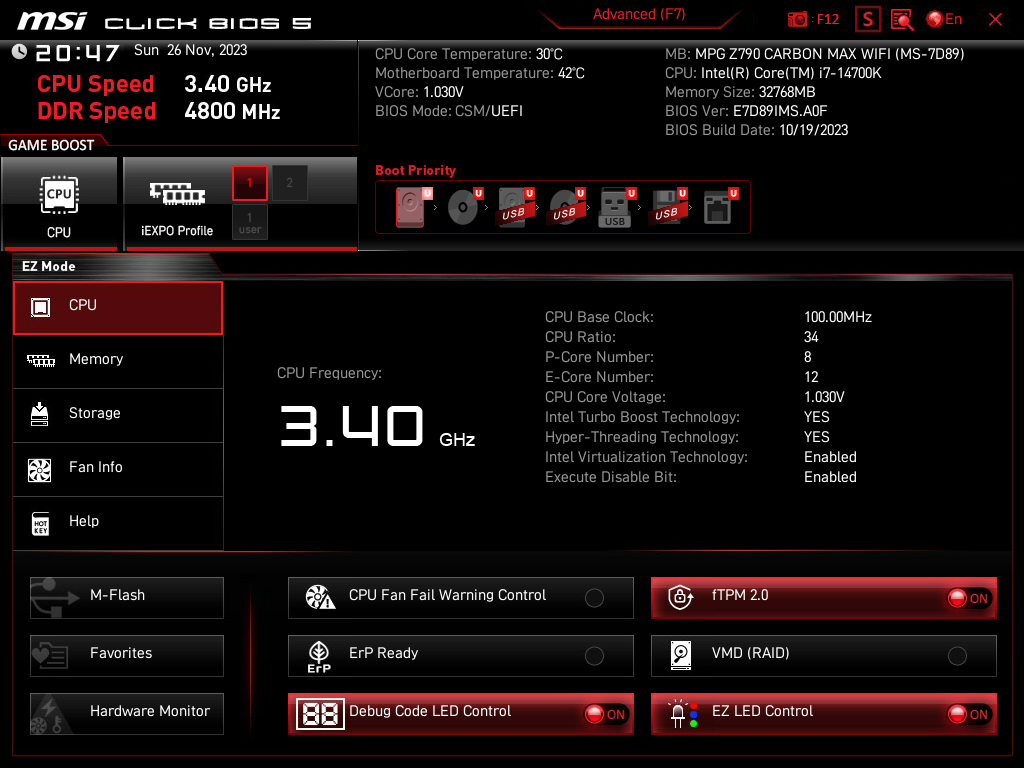

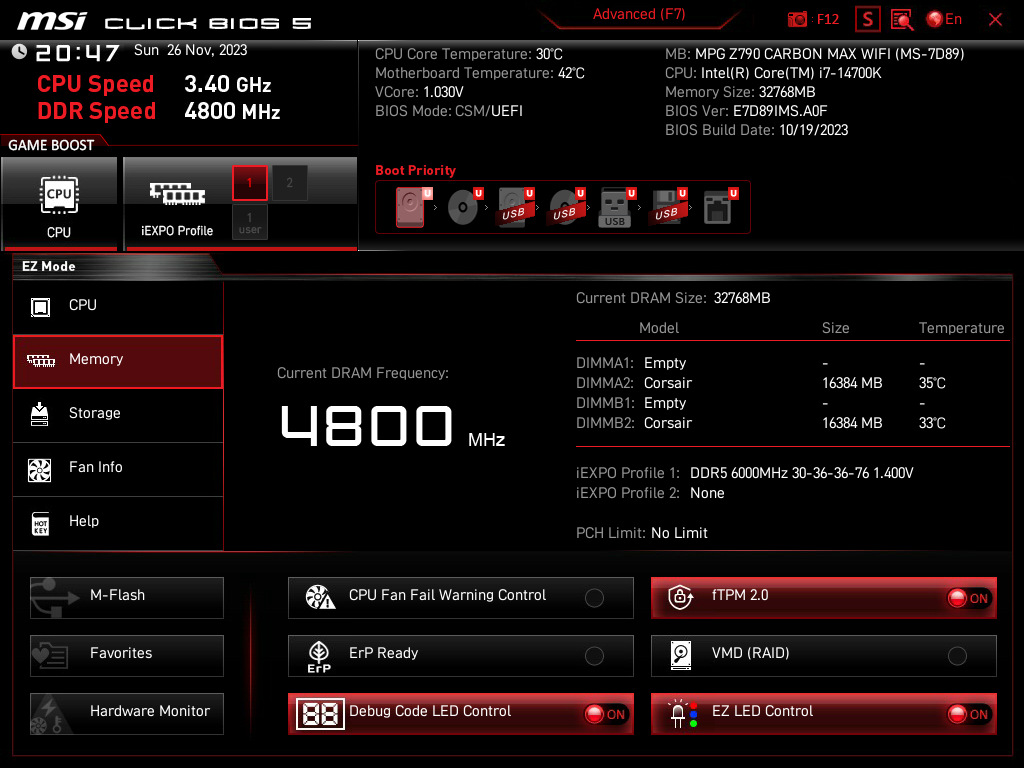

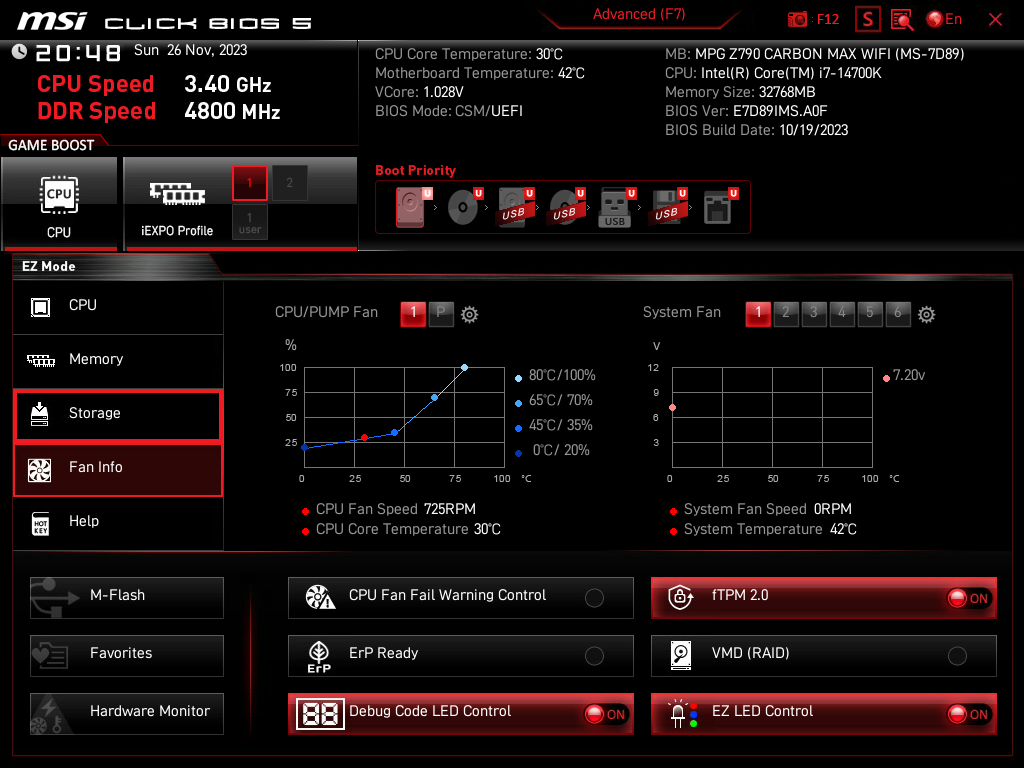

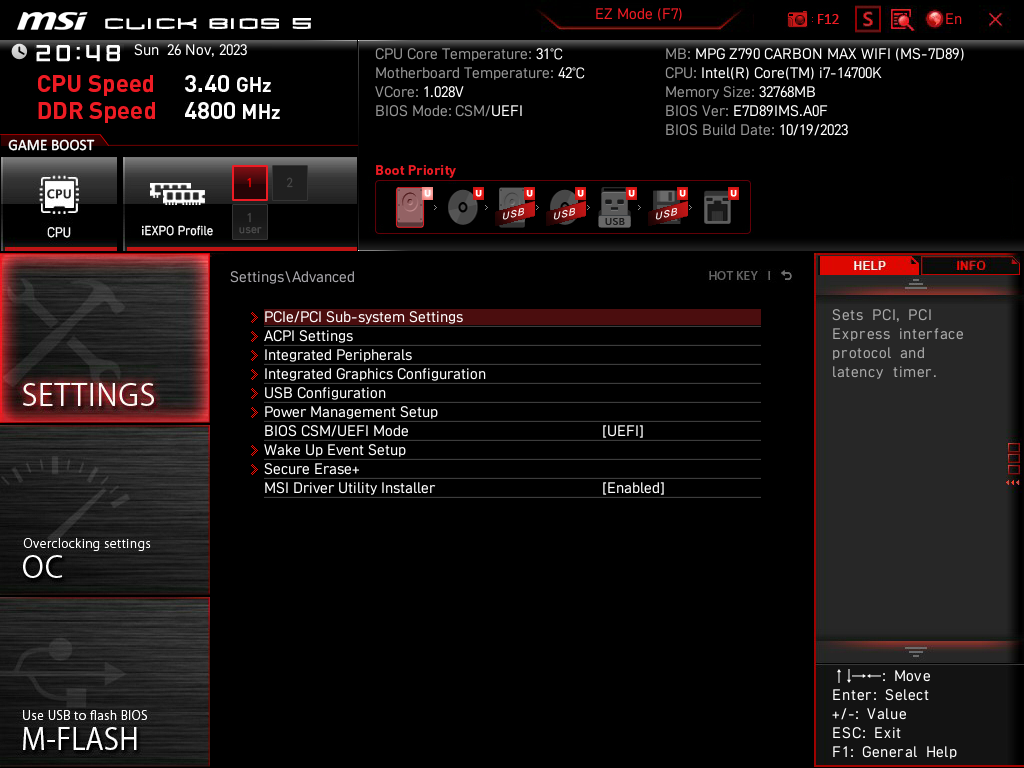

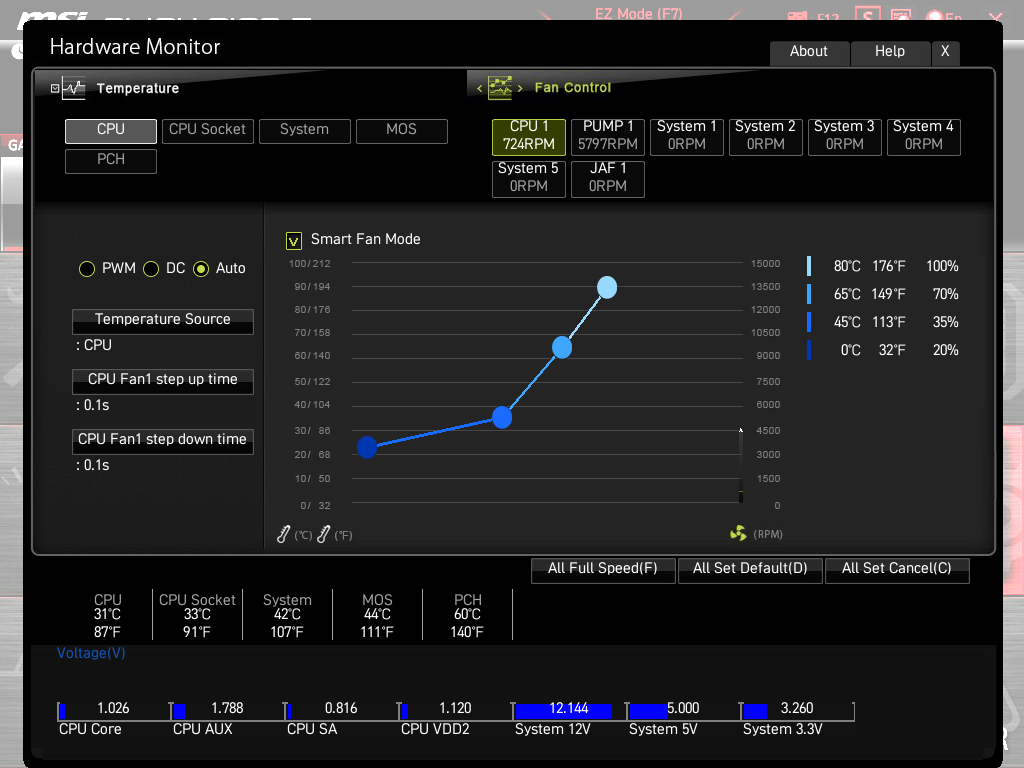

La BIOS es la habitual CLICK BIOS que encontramos en casi todas las placas de MSI ā si algo va bien para que cambiarlo -. Dispone de dos modos de funcionamiento: EASY, para efectuar unas configuraciones rĆ”pidas como la activaciĆ³n de los perfiles EXPO, configuraciĆ³n de los ventiladores, etc, ademĆ”s de una monitorizaciĆ³n de la CPU y memoria y un apartado ADVANCED con cientos y cientos de configuraciones posibles para la gestiĆ³n al milĆmetro del funcionamiento del equipo y por supuesto funciones de OC.
PRUEBAS DE RENDIMIENTO
Este ha sido el setup de pruebas:
PLACA BASE | MSI MPG Z790 CARBON MAX WIFI |
MEMORIA | 2X16 GB CORSAIR DOMINATOR PLATINUM 6000 MHZ |
PROCESADOR | INTEL CORE I5 14700KF |
SISTEMA OPERATIVO | WINDOWS 11 HOME |
TARJETA GRAFICA | SAPPHIRE RADEON RX 7900XT |
DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
FUENTE ALIMENTACION | LC-POWER LC1200P |
TESTS SINTETICOS
CORONA 1.3
W-PRIME 32MB: MULTIHILO
AIDA64: MEMORIA
CINEBENCH R20 Y CINEBENCH R24
BLENDER 4.0
GEEKBENCH 6.1.0
CPU PROFILE
PCMARK 10
3DMARK
CPU QUEEN Y CPU AES
X.264 HD
TEMPERATURAS VRM
Uno de los apartados a los que prestamos atenciĆ³n es a las temperaturas de los VRM, pues ahĆ radica una de las caracterĆsticas mĆ”s importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench Cinebench R23 durante 30 minutos consecutivos y monitorizando la tempertura del VRM con HWInfo.
VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
MSI MPG Z790 CARBON WIFI + INTEL CORE I7 14700K | 39.5ĀŗC | 55ĀŗC |
El VRM de 19+1+1 Fases, soporta sin problemas la demanda energƩtica de un Intel Core i7 14700K con un consumo algo superior a los 270W, un castigo ya muy potente para cualquier placa base.
