Seguimos analizando placas base del fabricante MSI que para esta ocasiĆ³n nos ha cedido un modelo que creemos que serĆ” muy interesante para muchos de vosotros: la MSI MPG B760M EDGE TI WIFI , una placa base que no pasa desapercibida y ciertamente resulta muy atractiva visualmente gracias a sus grandes disipadores en color aluminio combinado con el PCB negro de la placa, con intersantes caracterĆsticas como su Wi-Fi 6, DDR5 @ 7800 Mhz, PCIe 5.0 y compatibilidad con los Ćŗltimos procesadores IntelĀ® Core de 14 GeneraciĆ³n y anteriores.
MSI MPG B760M EDGE TI WIFI: REVIEW
Agradecemos a MSI el envio de esta placa base MSI MPG B760M EDGE TI WIFI para la review
MSI MPG B760M EDGE TI WIFI: CARACTERISTICAS TECNICAS
CHIPSET | INTEL B760 |
CPU SOPORTADA | IntelĀ® Coreā¢ 14/ 13/ 12 GeneraciĆ³n , IntelĀ® PentiumĀ® Gold y CeleronĀ® Processors Socket LGA1700 |
MEMORIA | 4x DDR5 UDIMM, Hasta 192GB Frecuencias: 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Soporte modo Doble Canalupports Dual-Channel mode Soporte no-ECC, un-buffered Soporte IntelĀ®Ā Extreme Memory Profile |
SLOTS EXPANSION | 1x PCI-E x16 slot Soporte x16/x4 PCI_E1 Gen PCIe 5.0 conectado a CPU y modo x16 PCI_E2 Gen PCIe 3.0 conectado a chipset y modo hasta x4 |
ALMACENAMIENTO | 3x M.2 M.2_1 (CPU) soporte hastaPCIe 4.0 x4 , compatible con los formatos de almacenamiento 2280/2260/2242 M.2_2 (Chipset) soporte hasta PCIe 4.0 x4 , compatible con los formatos de almacenamiento 2280/2260 M.2_3 (Chipset) soporte hasta PCIe 4.0 x4 / SATA , compatible con los formatos de almacenamiento 2280 6x SATA 6G Soporte RAID 0, RAID 1, RAID 5 y RAID 10 |
LAN | RealtekĀ®Ā 2.5Gbps LAN |
WIRELESS Y BLUETOOTH | IntelĀ®Ā Wi-Fi 6E MĆ³dulo preinstalado en el slot M.2 (Key-E) Soporte MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) hasta 2.4Gbps Soporte 802.11 a/ b/ g/ n/ ac/ ax Soporte BluetoothĀ®Ā 5.3, FIPS, FISMA |
AUDIO | RealtekĀ®Ā ALC897 Codec Audio Alta Fidelidad 7.1 Soporte salida S/PDIF |
SISTEMAS OPERATIVOS SOPORTADOS | WindowsĀ®Ā 11 64-bit, WindowsĀ®Ā 10 64-bit |
FORMATO | mATX 243.84mmx243.84mm |
UNBOXING Y ACCESORIOS
Comenzamos la review con el unboxing de la placa base, confiando la presentaciĆ³n a una caja de cartĆ³n con tapa realmente llamativa: sobre un fondo blanco encontramos multitud de motivos en forma de figuras cuadradas y otras de color blanco haciendo contraste, con el logo del fabricante y el modelo principalmente

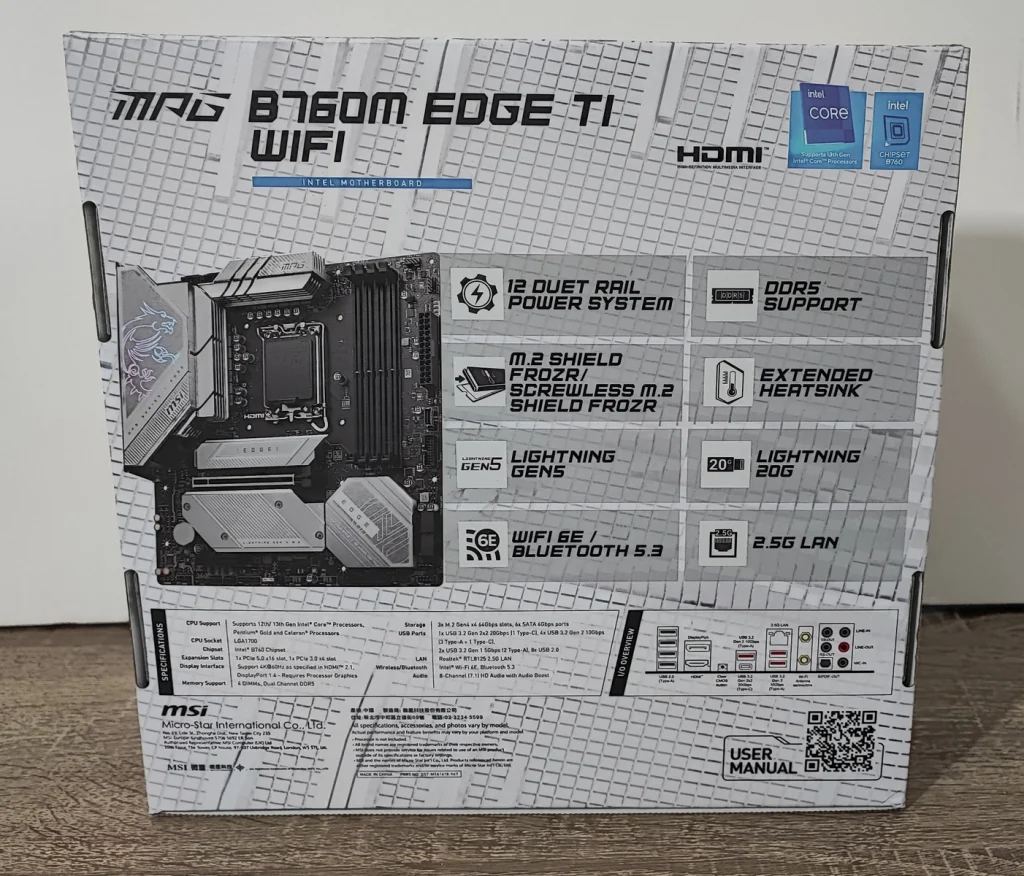

En la zona trasera encontramos gran cantidad de informaciĆ³n tĆ©cnica y caracterĆsticas principales de la placa base, ademĆ”s de una imagen de la misma. Una presentaciĆ³n acorde a la calidad del producto.

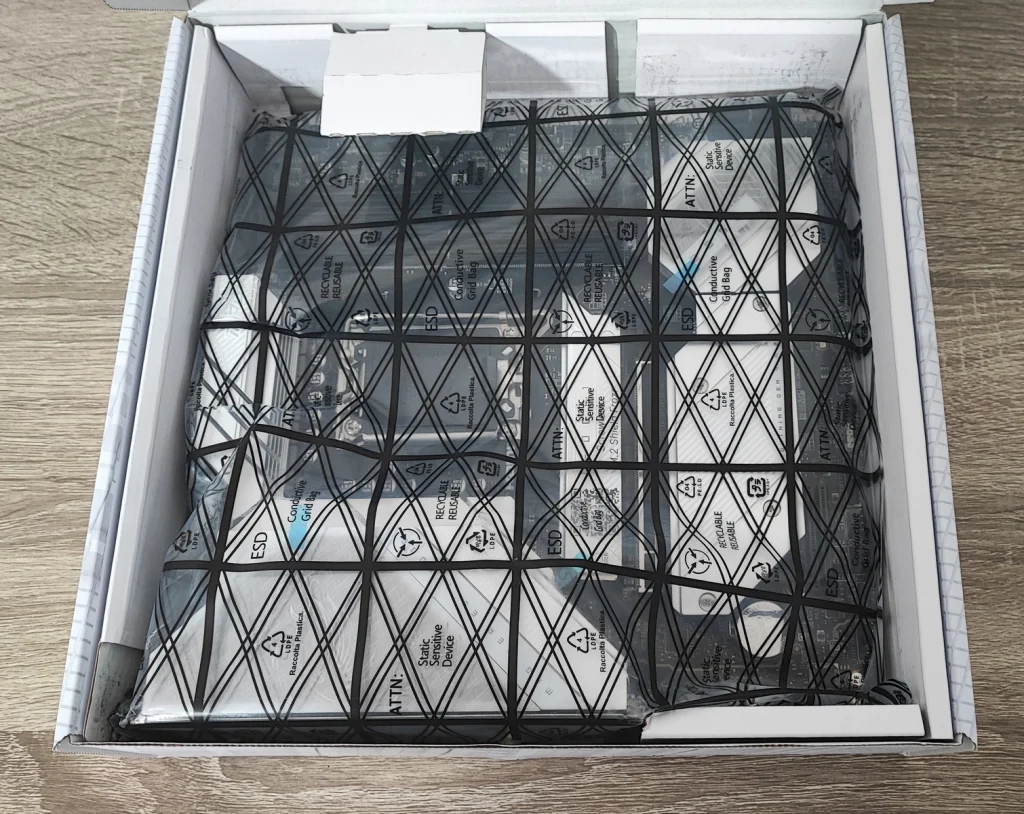

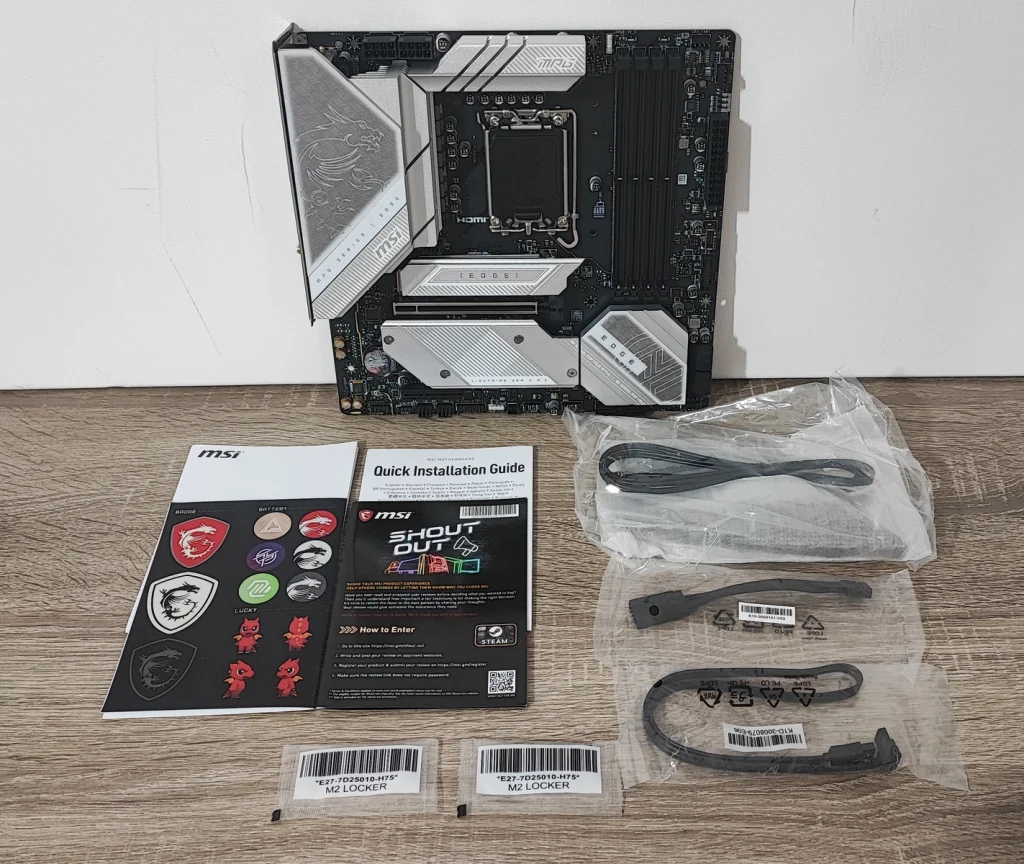

La placa base viene colocada sobre un soporte de cartĆ³n blanco y protegida por una bolsa de plĆ”stico antiestĆ”tica. Los acesorios incluidos son los siguientes:
- Aviso seguridad
- GuĆa instalaciĆ³n rĆ”pida
- 2 EZ Clips M.2
- Antena Wifi
- Stickers adhesivos para cables
- Flyer MSI
- Cable extensor ARGB
- Cable conexiĆ³n panel frontal
- 2X Cables SATA

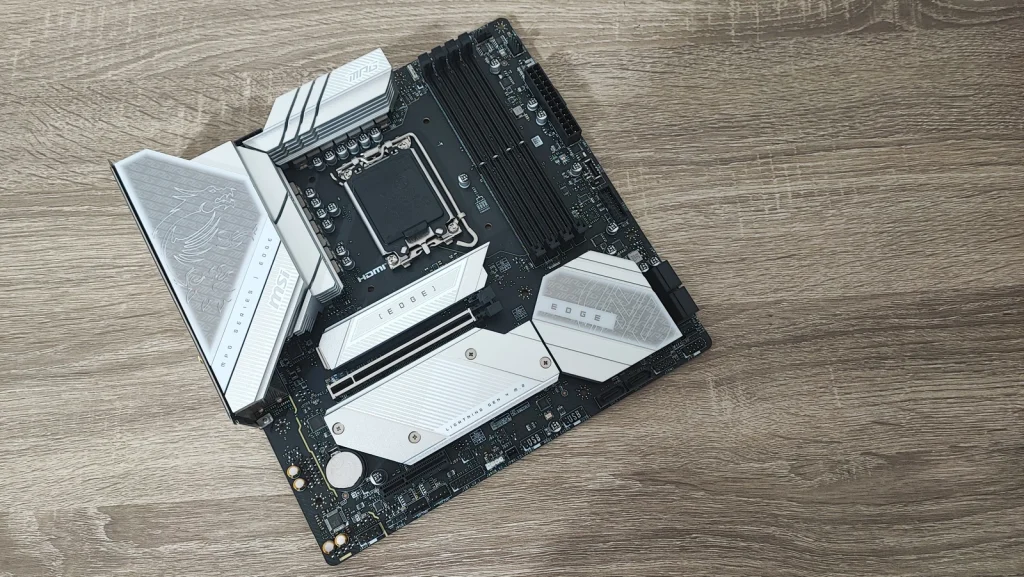

DISEĆO
No se puede negar el indudable atractivo en cuanto al diseƱo de la gama EDGE de MSI: combina a la perfecciĆ³n el negro predominante en el PCB con el plateado de los generosos disipadores de las unidades NVMe y VRM ā Ć©ste con una cubierta de plĆ”stico con el logo de MSI iluminado ā
Se trata de una placa de formato Micro-ATX convencional, con unas dimensiones de 243.84mmx243.84mm y un PCB sĆ³lido con 6 capas con cobre de 2 onzas.

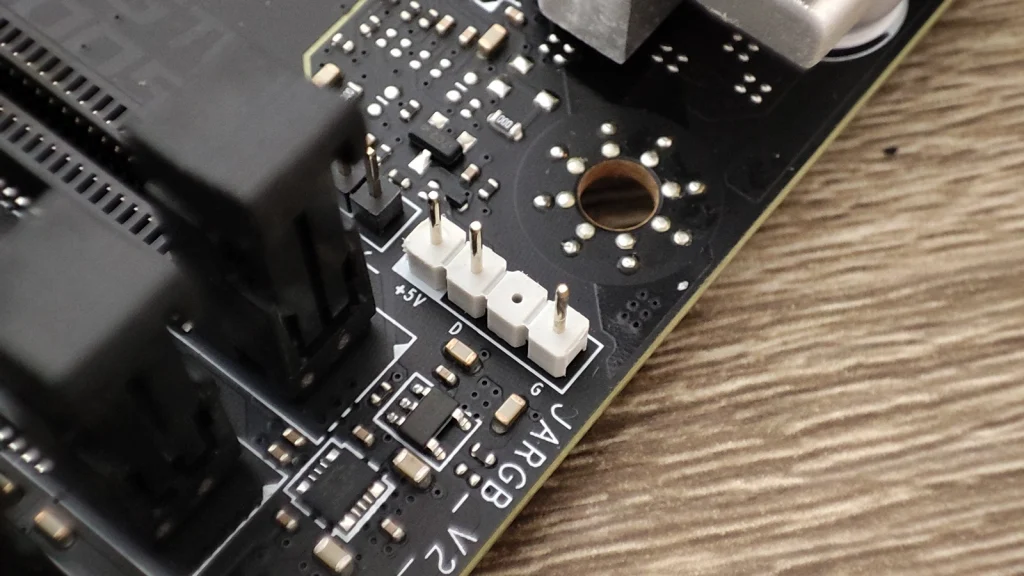

La placa dispone de doble cabecera ARGB de 5V y una de 12V para la conexiĆ³n de cualquier componente y gestionado por MSI CENTER. Dispone tambiĆ©n de unos LEDS ā No DEBUG LED ā para mostrar fallos en el arranque relativos a la CPU, GrĆ”fica, RAM o BOOT.

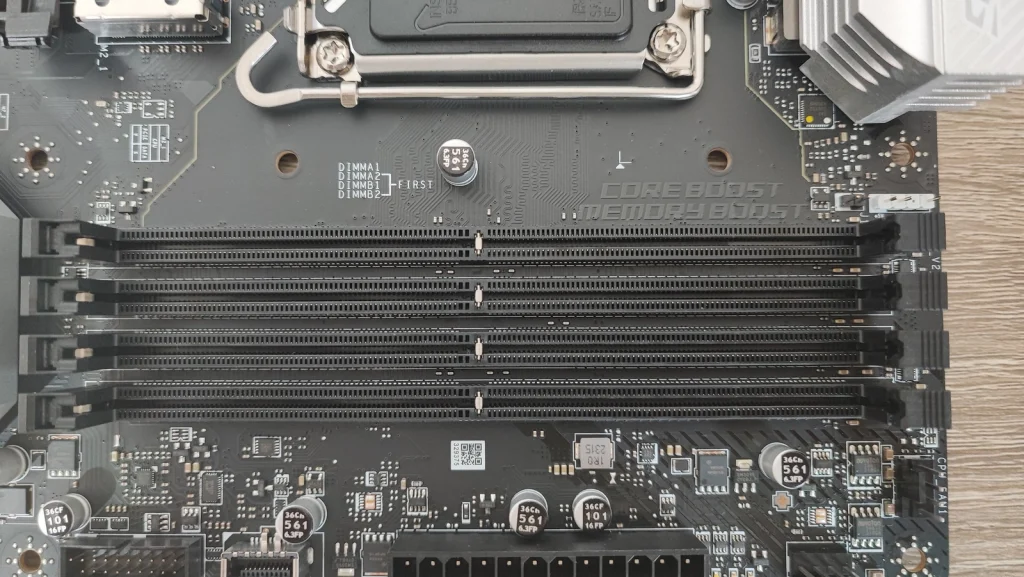

MEMORIA DDR5
Podremos instalar hasta 192 GB ā compatible con mĆ³dulos de memoria de 48 GB ā de tipo DDR5 con frecuencias hasta los 7800 Mhz en configuraciĆ³n doble canal y soporte para memoria No-ECC y soporte tambiĆ©n para los perfiles Intel Extreme Memory.
VRM
En este apartado MSI ha hecho ciertamente un gran trabajo, dotando a la placa base de un potente VRM de 12 Fases + 1 Power + 1 AUX de 75 A con control digital.

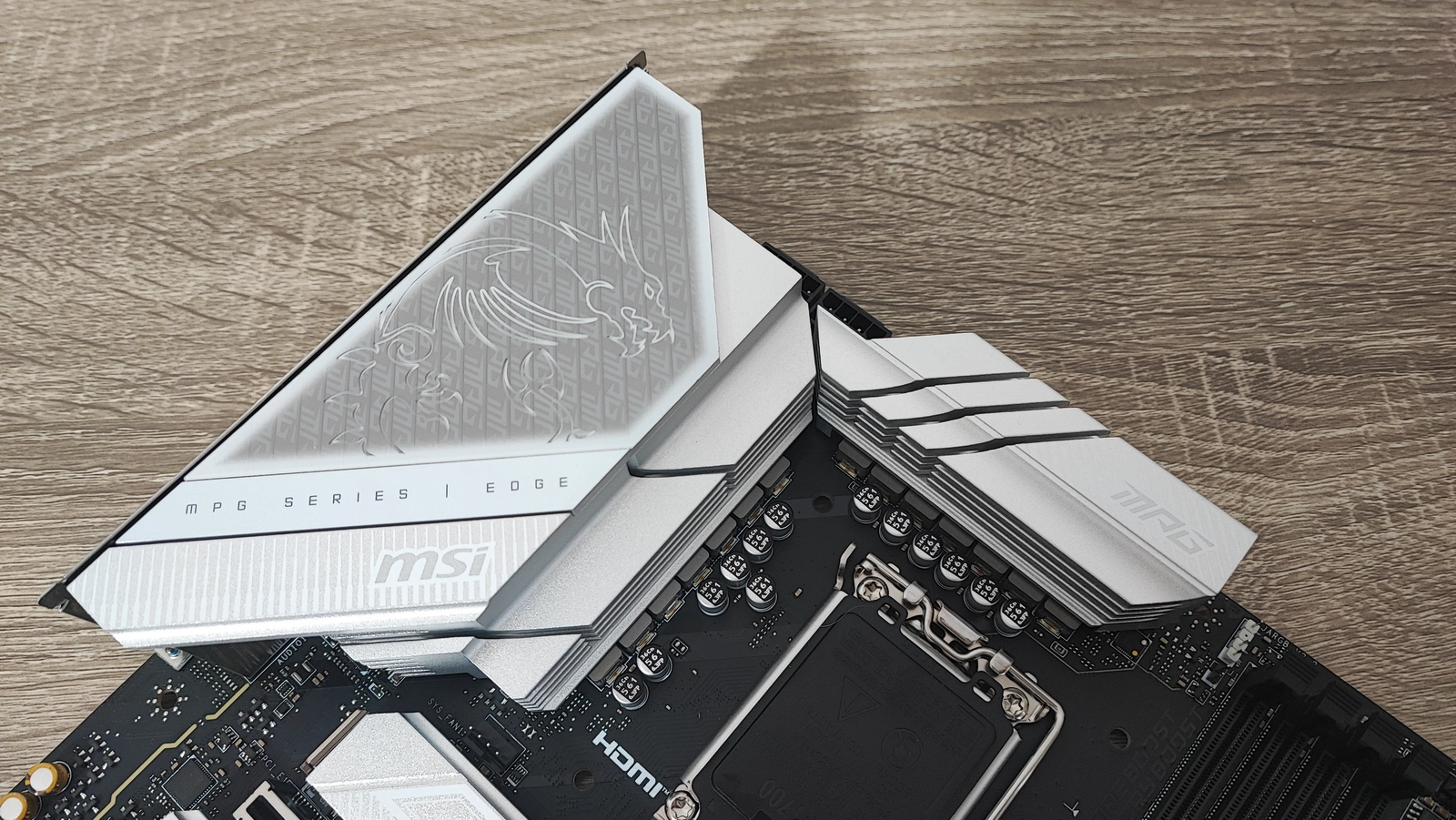

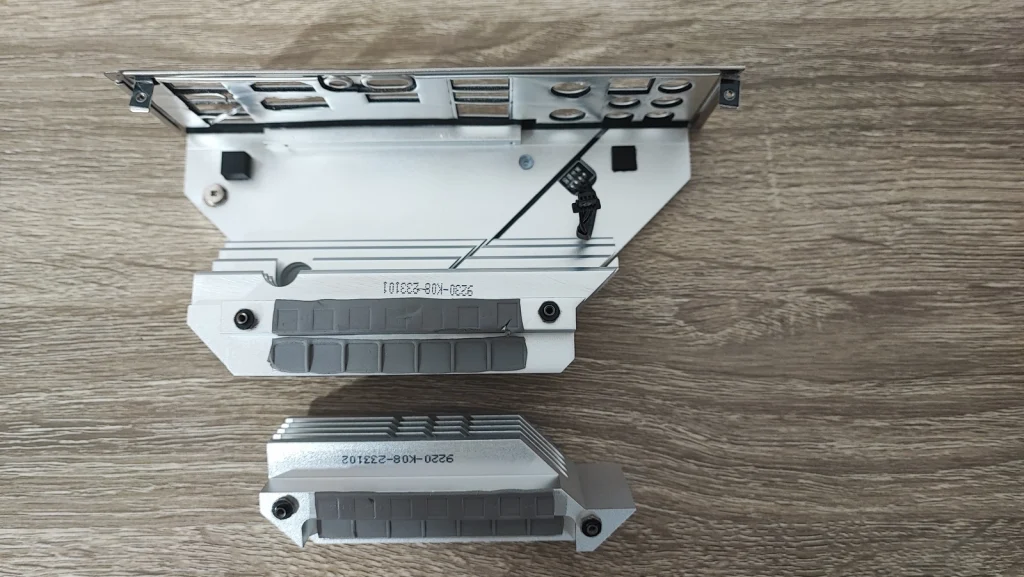

En la imagen vemos la composiciĆ³n del disipador de los VRM, contando ademĆ”s con unas gruesas almohadillas 7W/mK para garantizar una correcta transmisiĆ³n de calor.
El cable que veis en la imagen es el encargado de la iluminaciĆ³n de la tapa del VRM principal como veremos a continuaciĆ³n.

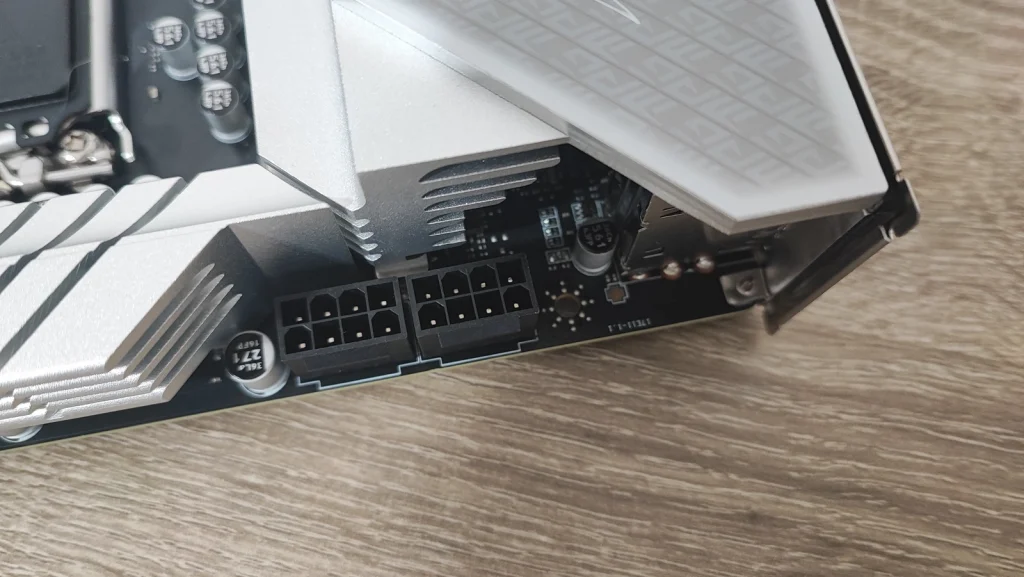

Al igual que sus hermanas de gama superior cuenta con un doble conector de alimentaciĆ³n EPS de 8+8 pines, necesarios para las CPU mĆ”s potentes de Intel de 14 GeneraciĆ³n, muy demandantes de energĆa.

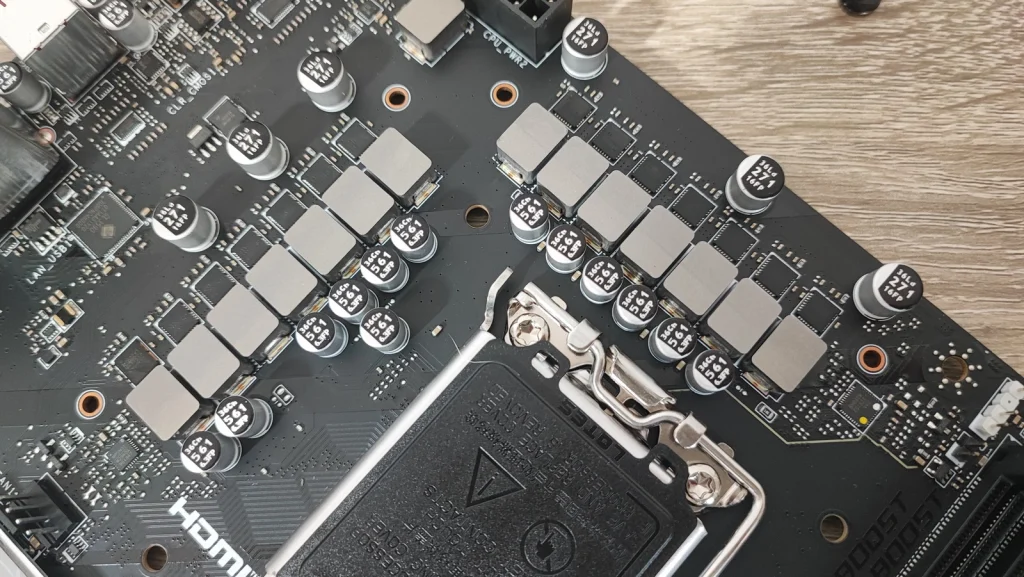

Vemos a continuaciĆ³n la composiciĆ³n del potente VRM de 75A y 12+1+1 fases.

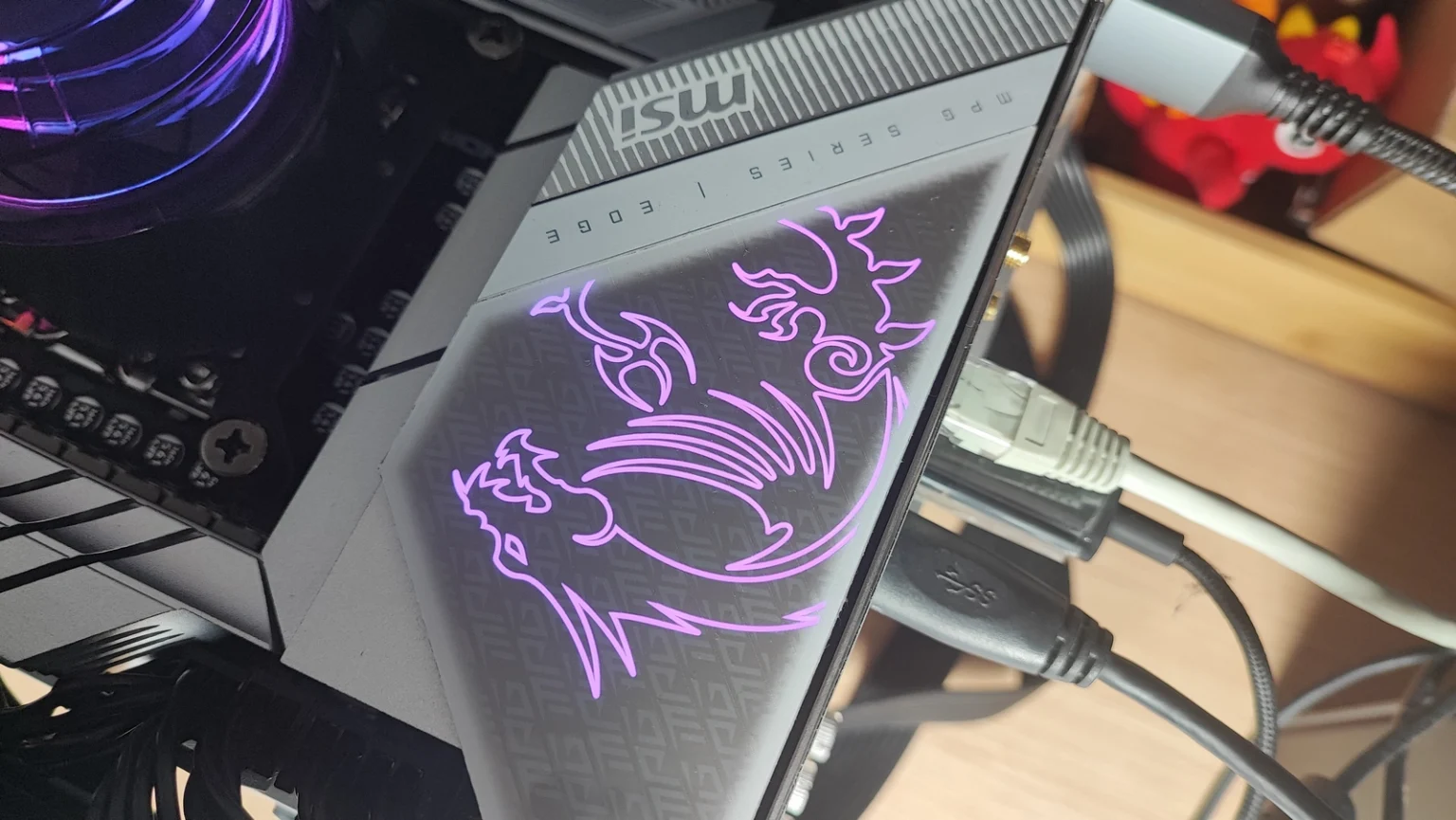

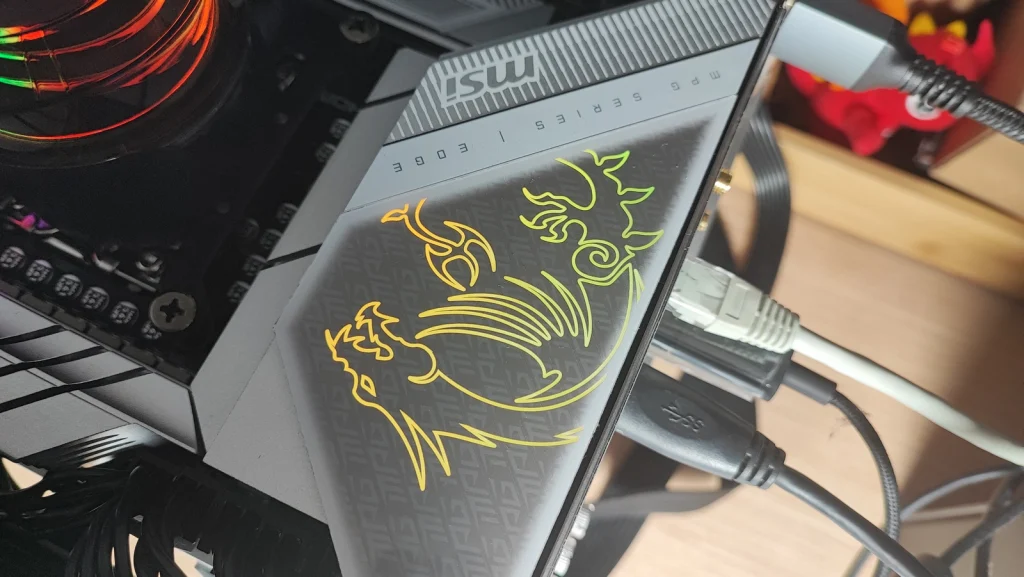

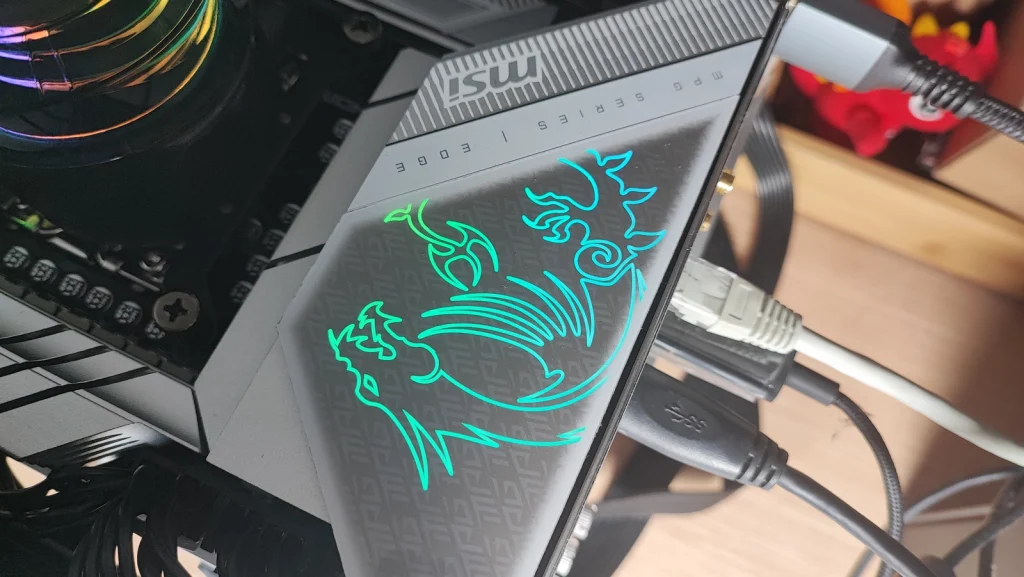

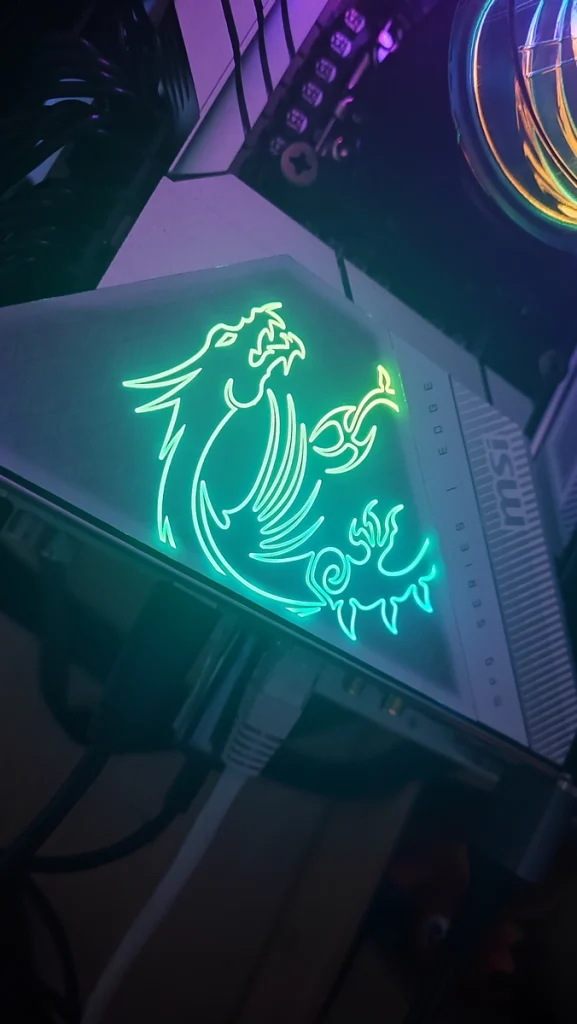

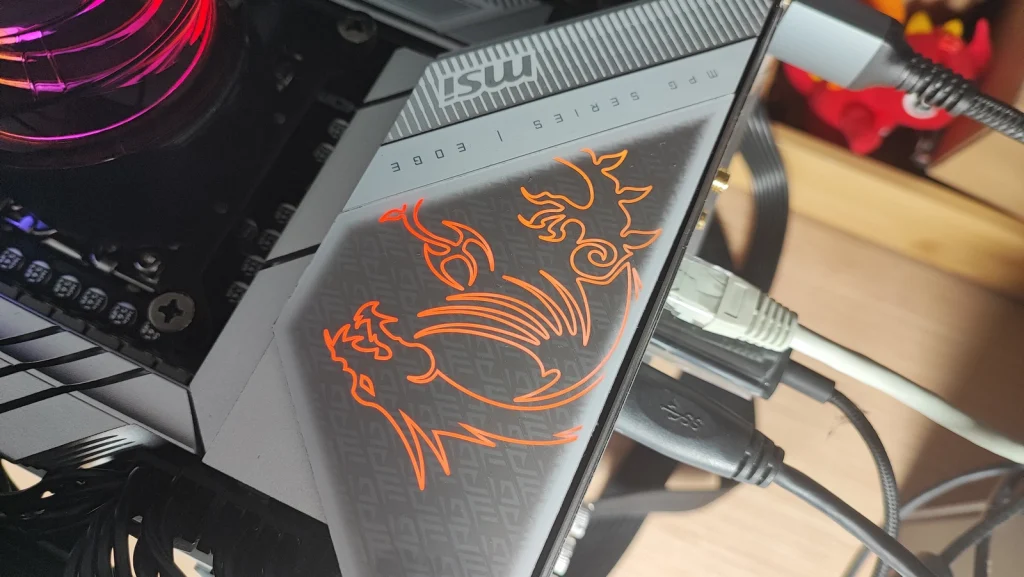

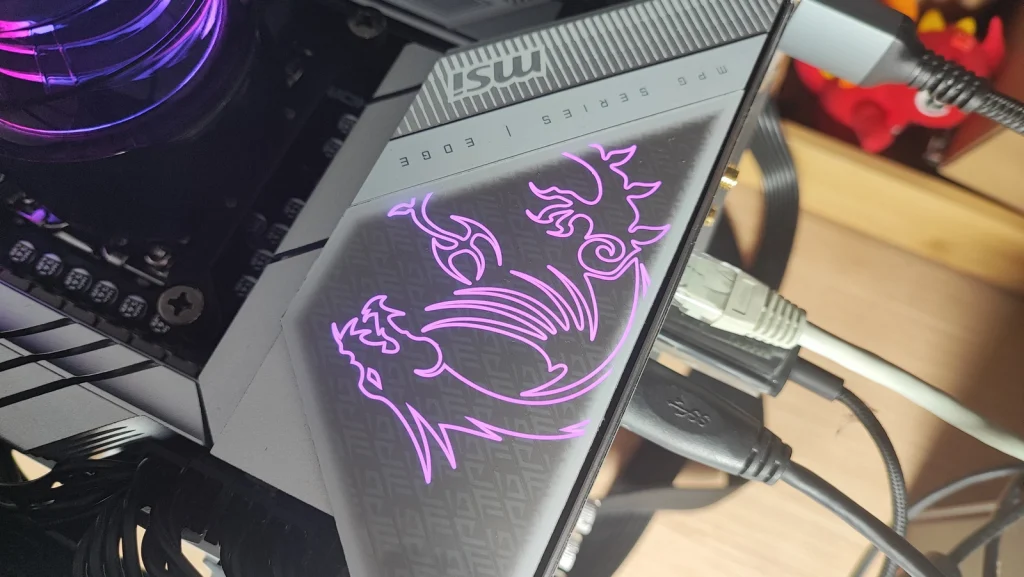

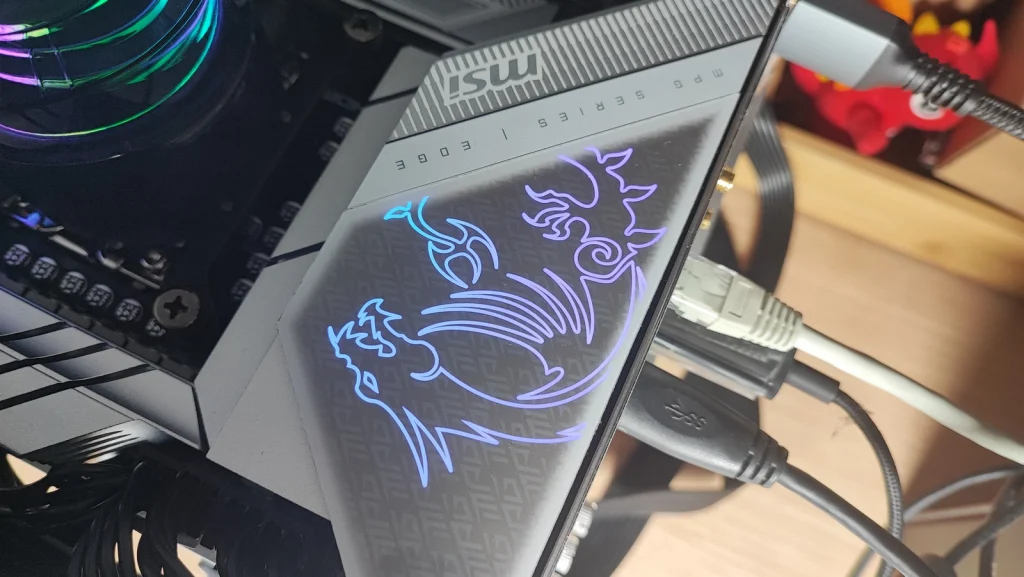

En la zona superior del VRM principal encontramos el Logo del dragĆ³n de MSI, el cual se ilumina ā pudiendo gestionarse desde MSI Center ā como vemos en las capturas anteriores.

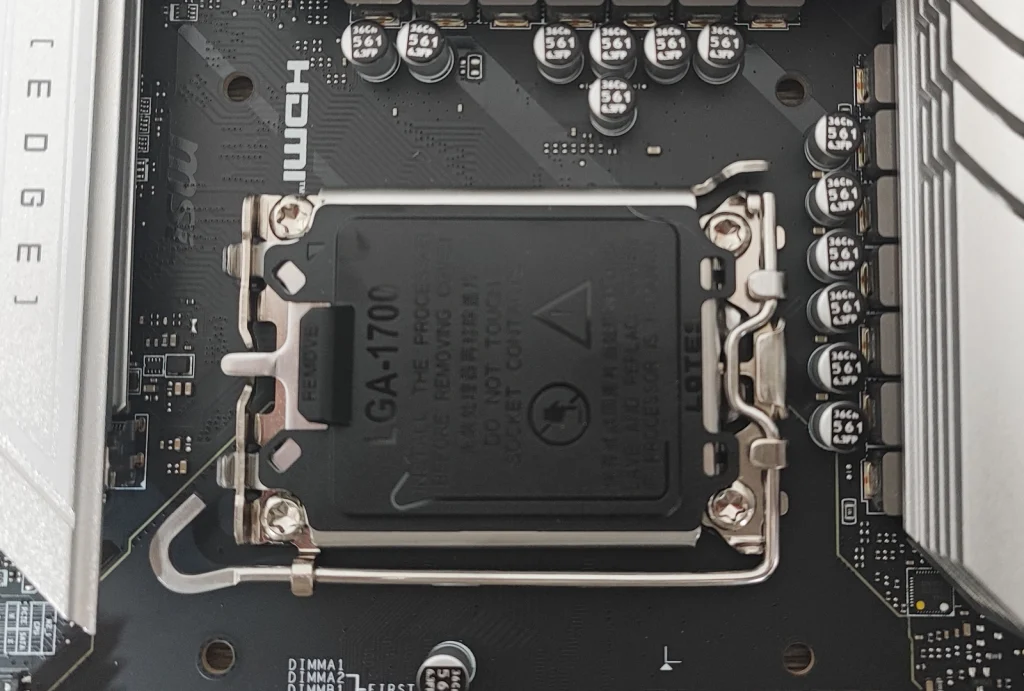

SOCKET LGA 1700
El socket LGA 1700 nos permite la instalaciĆ³n de los procesadores IntelĀ® Coreā¢ , PentiumĀ® Gold y CeleronĀ® de 12/13/14 GeneraciĆ³n . La āvidaā de este socket llega a su fin en esta 14 GeneraciĆ³n.

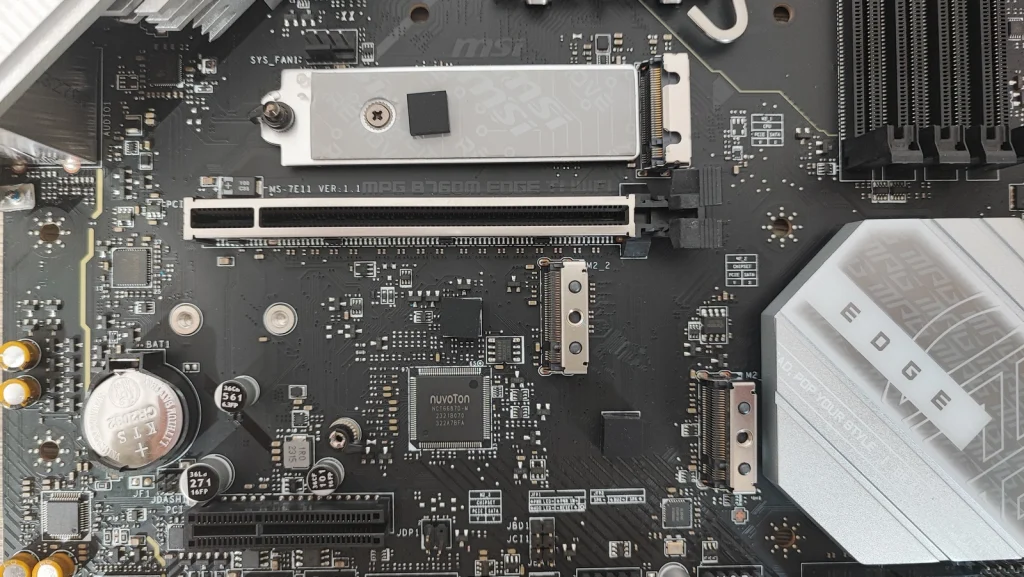

SLOTS PCI Y M.2

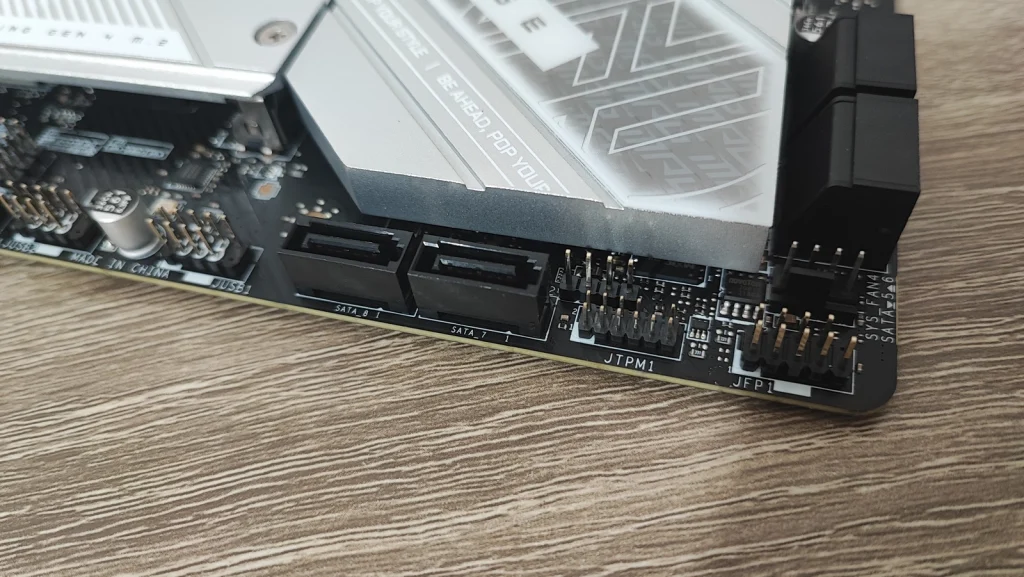

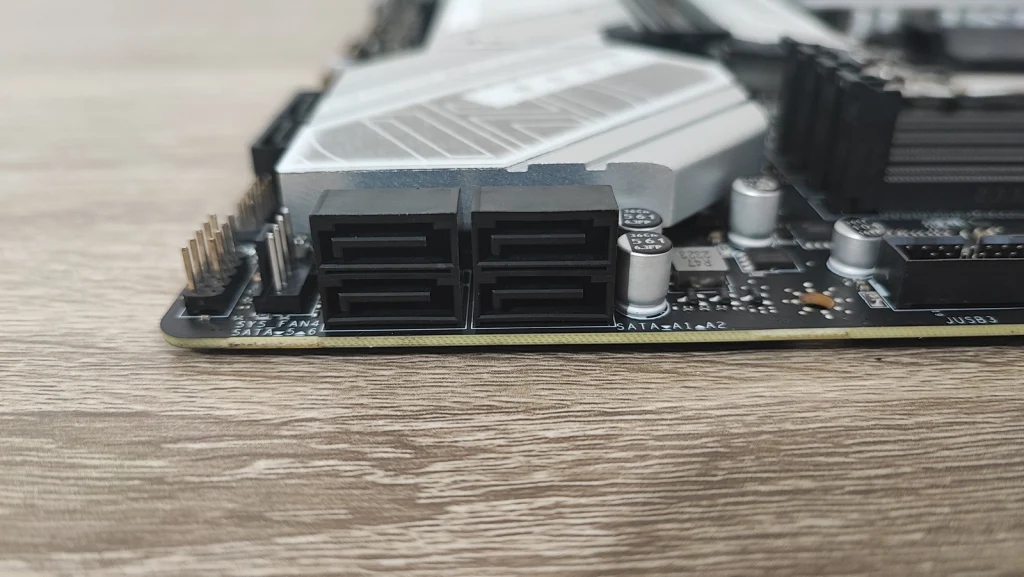

El apartado de almacenamiento respecto a conectores SATA, estĆ” confiado a 6 conectores de este tipo con soporte RAID 0, RAID 1, RAID 5 y RAID 10
La placa cuenta con un conector PCI-E 5.0 conectado a CPU y soporte hasta 16X y un conector PCIe 3.0 conectado directamente a chipset y soporte hasta 4X. Este conector principal cuenta con un refuerzo metƔlico.
El almacenamiento estƔ confiado tambiƩn a 3 conectores M.2:
M.2_1 : Conectado a CPU con soporte para PCIe 4.0Ć4 y soporte para unidades de almacenamiento con formato 2280/2260/2242
M.2_2: Conectado a chipset con soporte PCIe 4.0Ć4 y soporte para unidades de almacenamiento con formato 2280/2260
M.2_3: Conectado tambiĆ©n a chipset y soporte PCIe 4.0Ć4/SATA y soporte para unidades de almacenamiento con formato 2280.

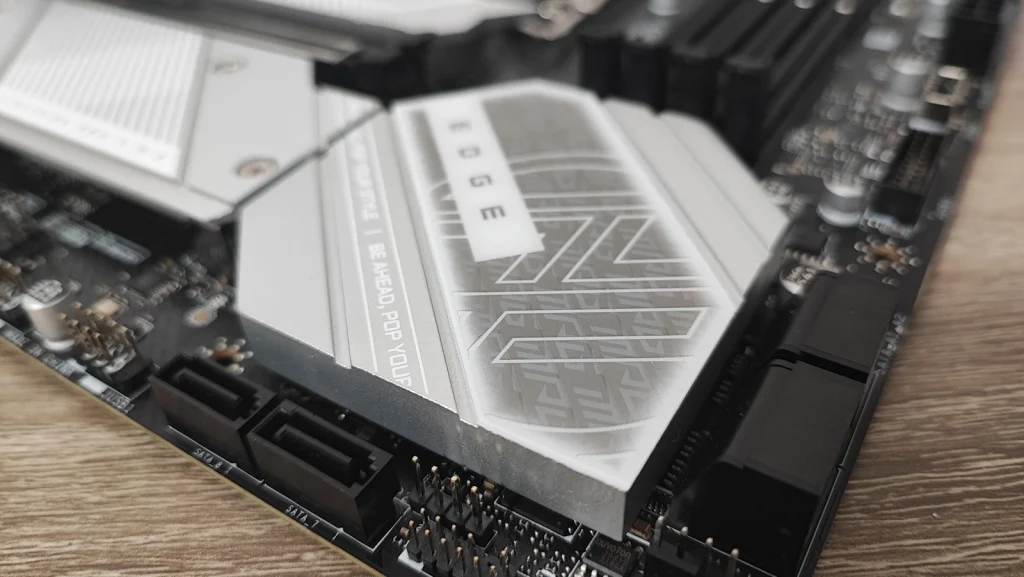

Todas las unidades de almacenamiento cuentan con la protecciĆ³n M.2 Shiel Protector, con una tapa superior para disipar el calor de aluminio y la instalaciĆ³n es sin tornillos
SONIDO

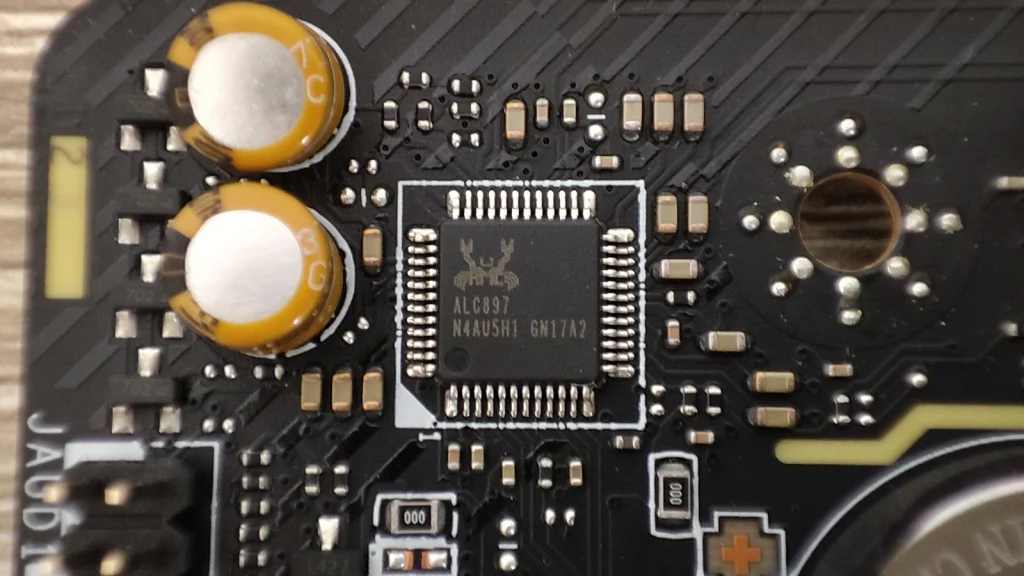

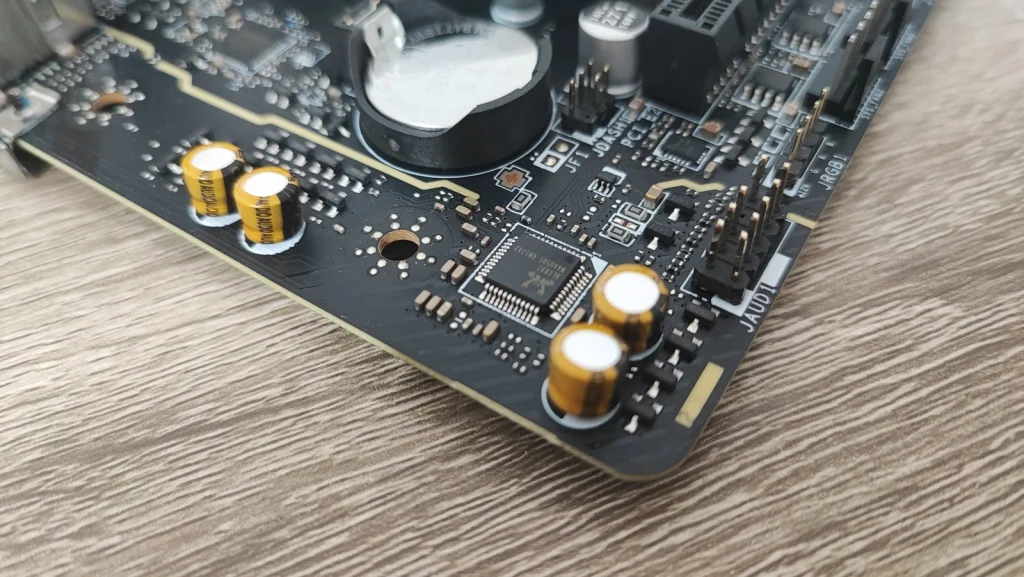

No es el apartado mĆ”s prestacional de la placa, contando con un cĆ³dec ALC897 que proporciona Audio de Alta Fidelidad 7.1 y soporte para salida Ć³ptica S/PDIF

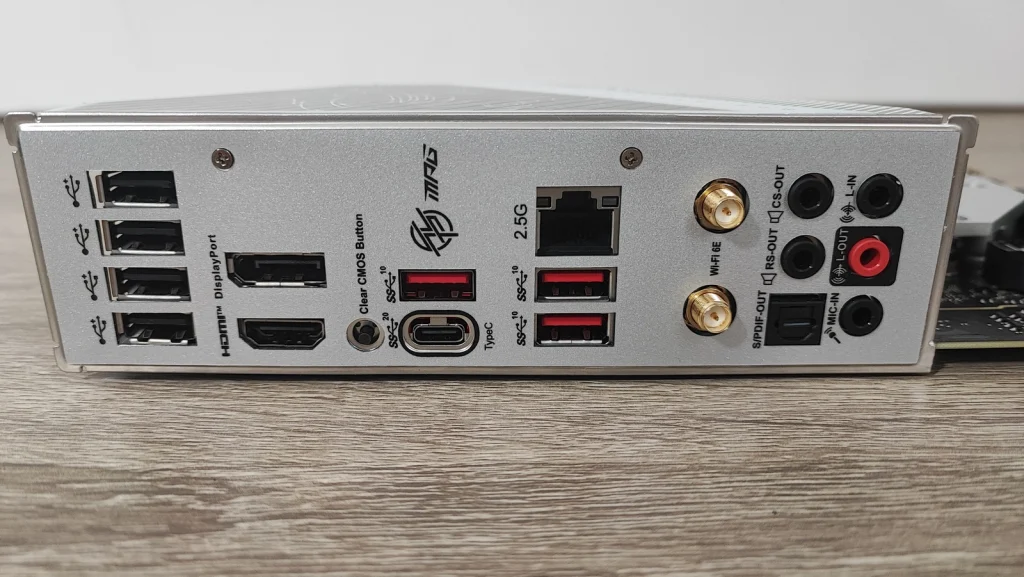

CONEXIONES TRASERAS
La placa realmente estĆ” bien servida en cuanto a conexiones traseras, que son las siguientes:
- 4X USB 2.0
- DisplayPort 1.4
- HDMI 2.1
- BotĆ³n Clear CMOS
- USB 3.2 Gen 2 10Gbps Type-A
- USB 3.2 Gen 2Ć2 20Gbps Type-C
- Puerto LAN 2.5G
- USB 3.2 Gen 2 10Gbps Type-A
- Doble conector Antena Wifi
- 5 conectores Jack Audio + S/PDIF
SOFTWARE MSI CENTER

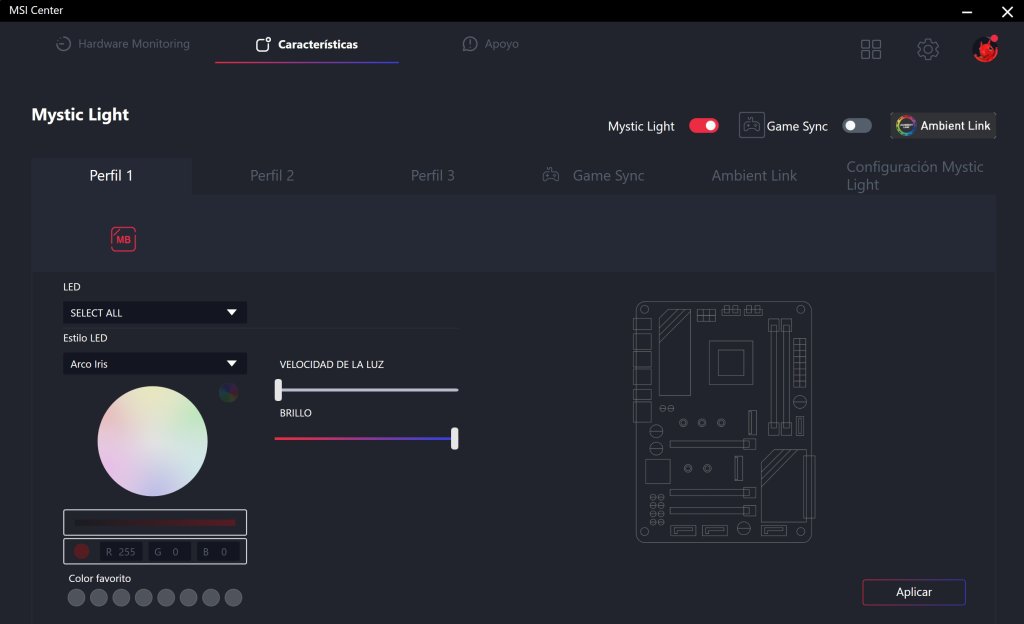

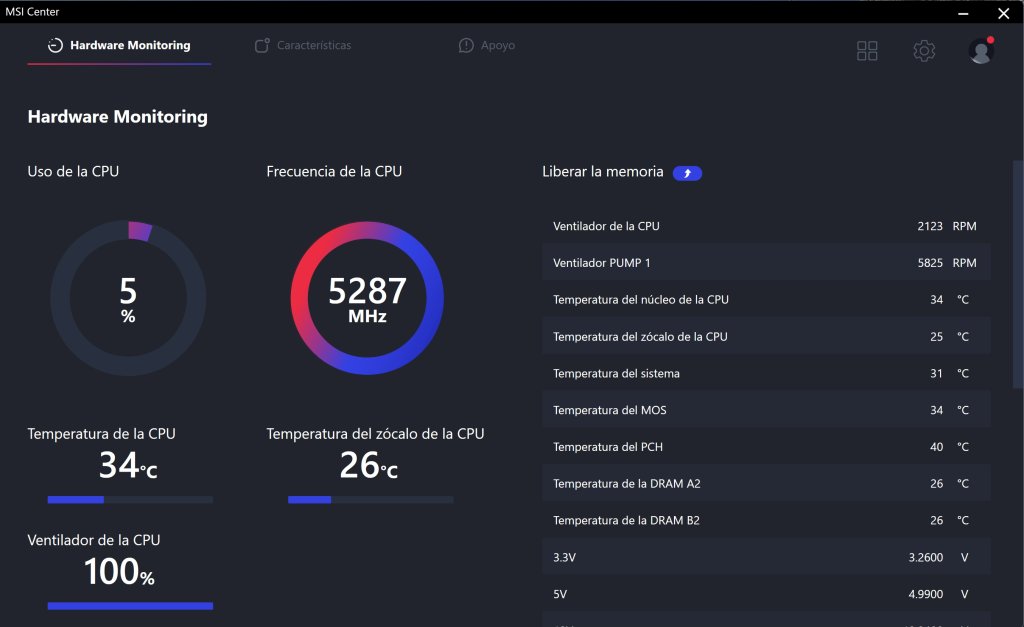

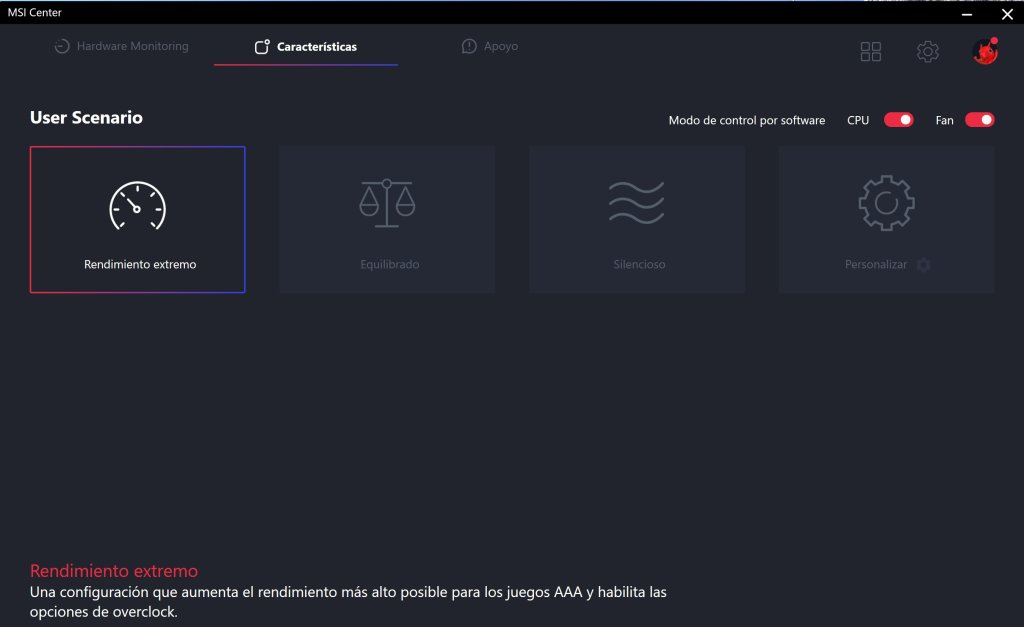

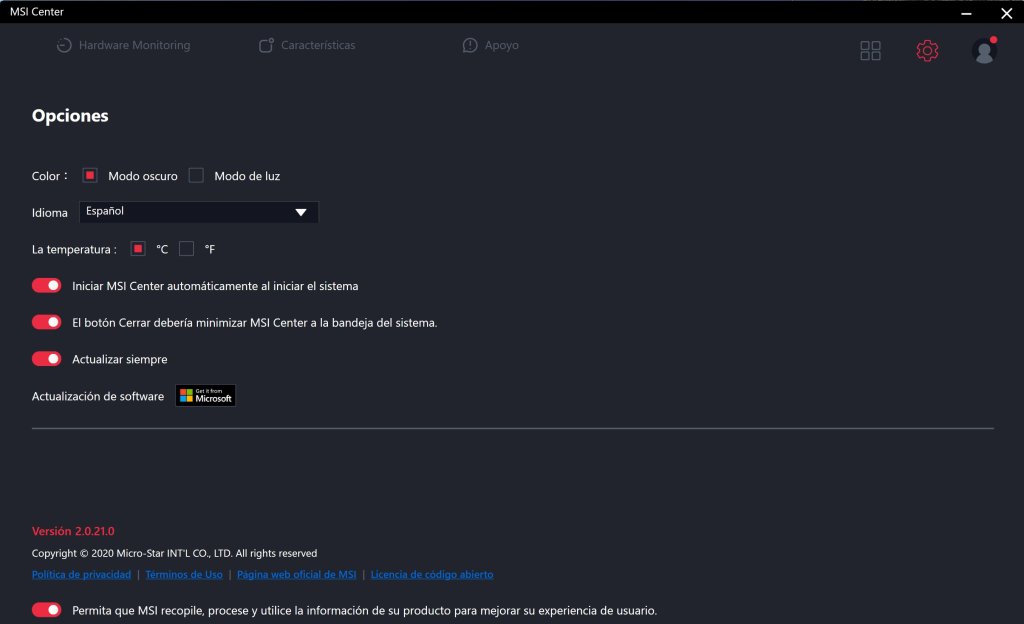

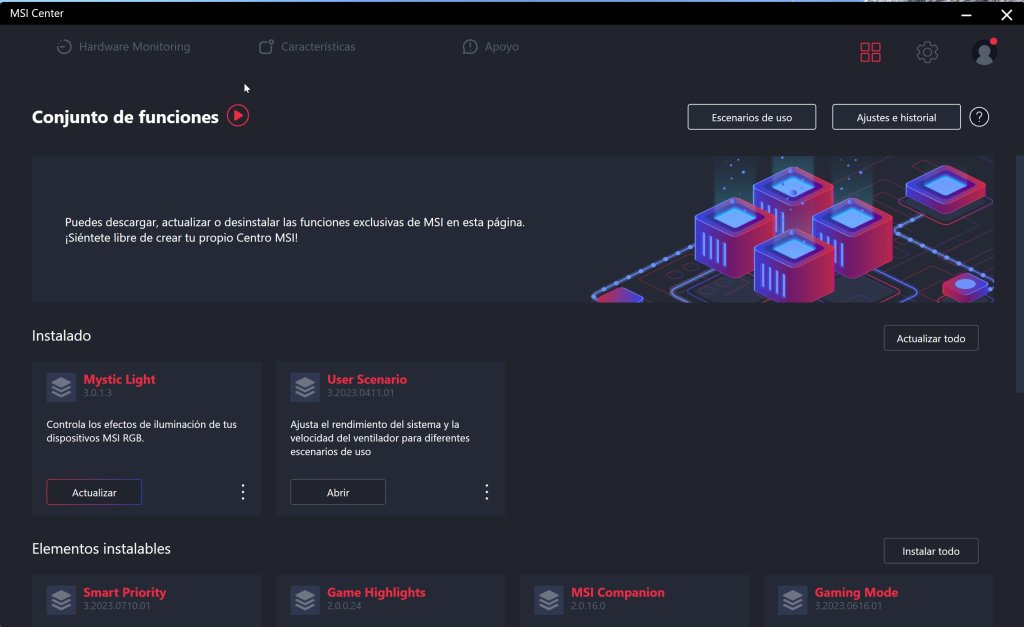

Podremos descargar todos los drivers necesarios para el funcionamiento de la placa base desde la propia pĆ”gina de MSI o bien desde MSI CENTER. Por supuesto, MSI Center es la app encargada de la gestiĆ³n, monitorizaciĆ³n y actualizaciĆ³n de la misma.

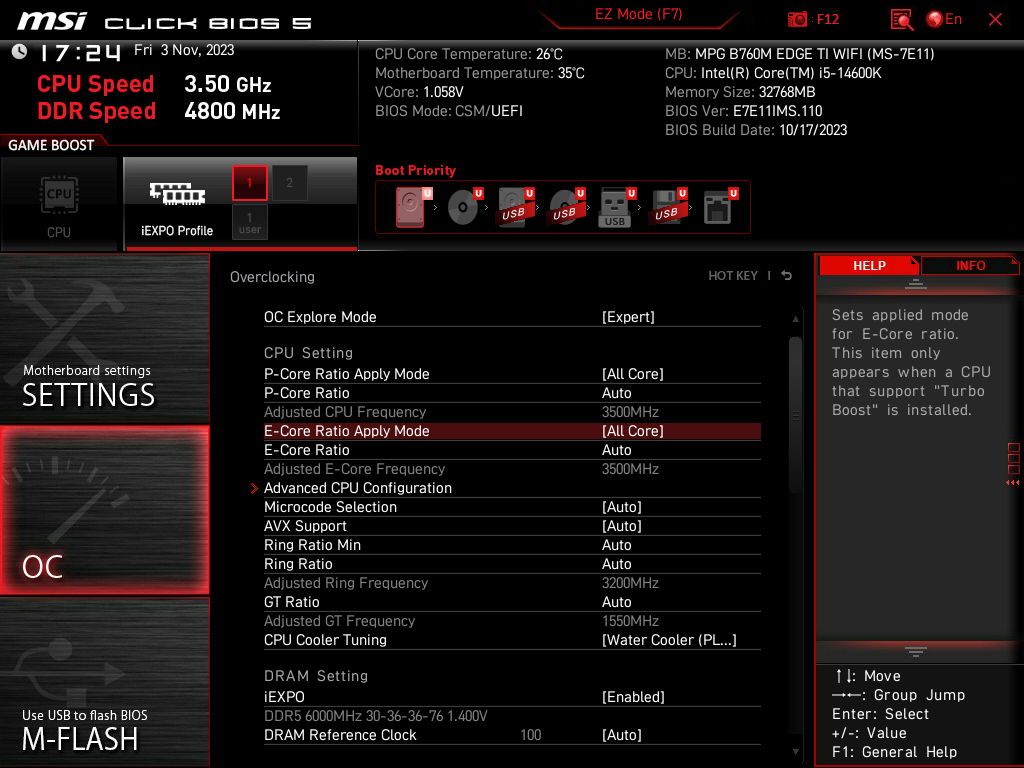

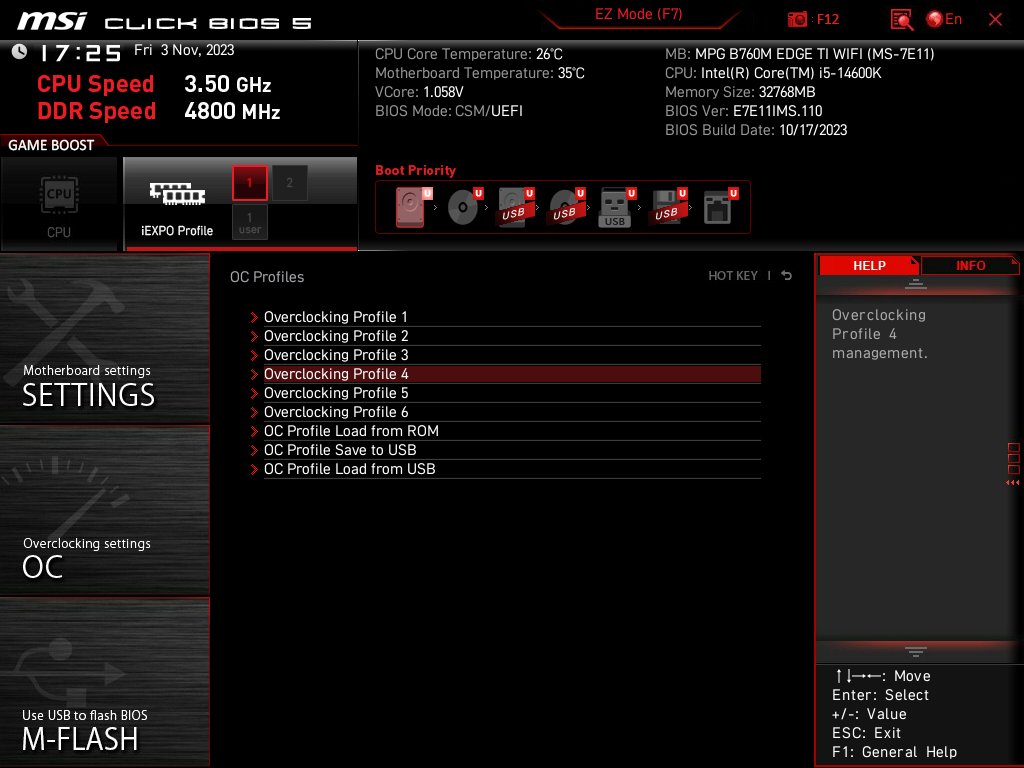

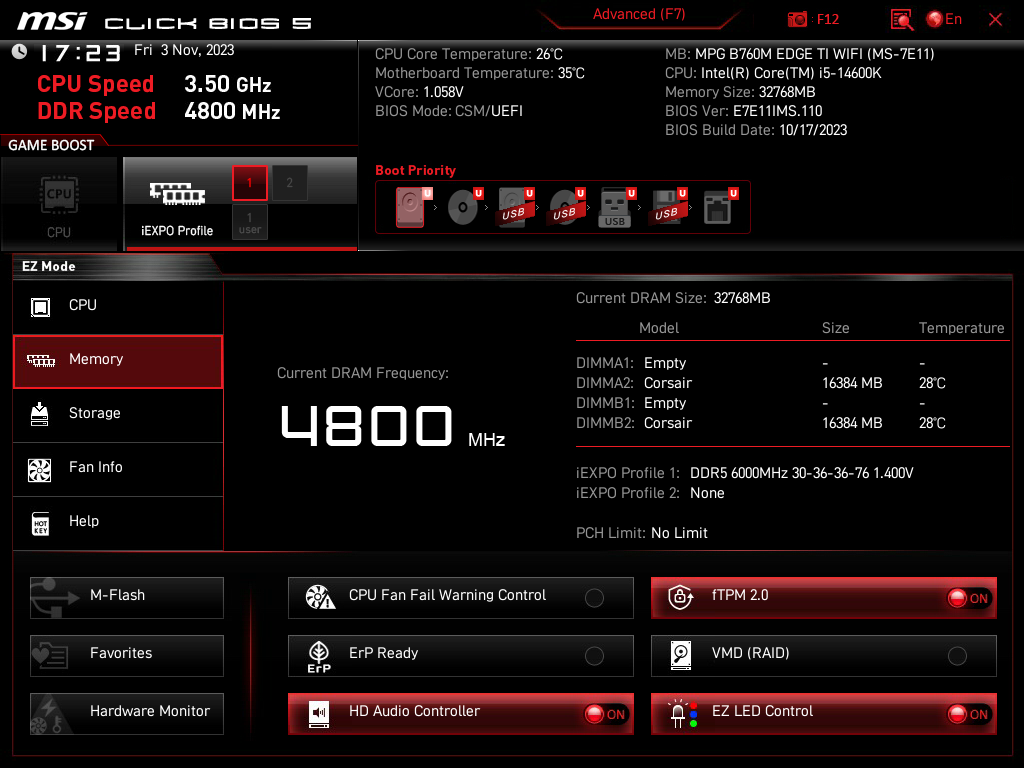

BIOS

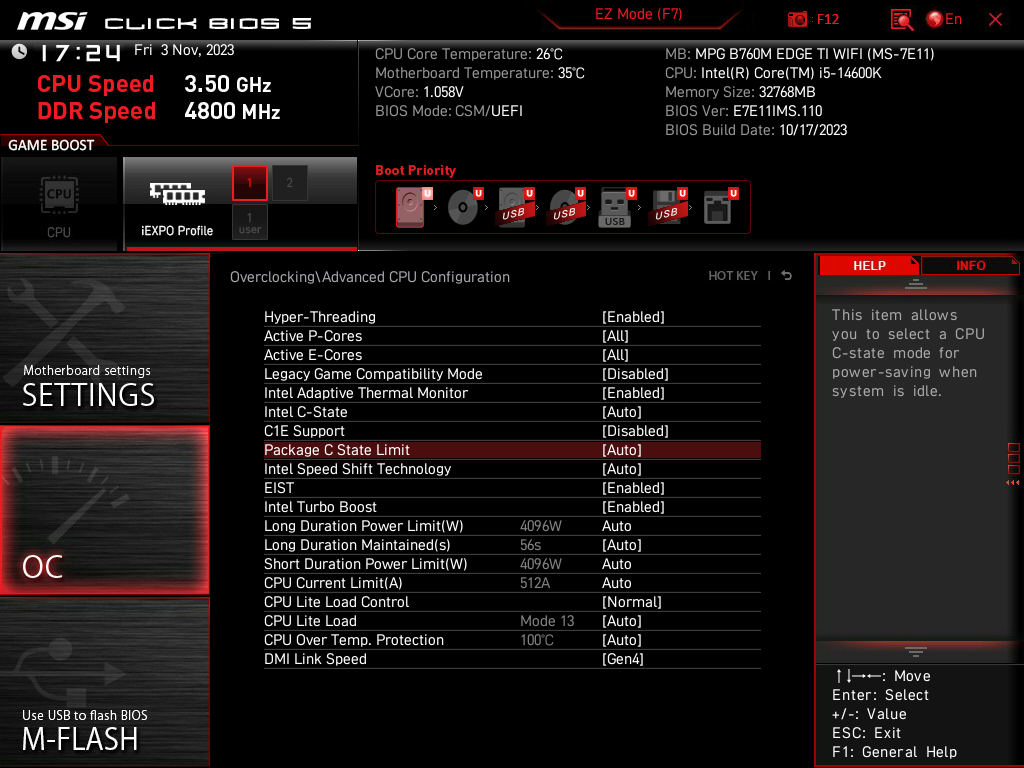

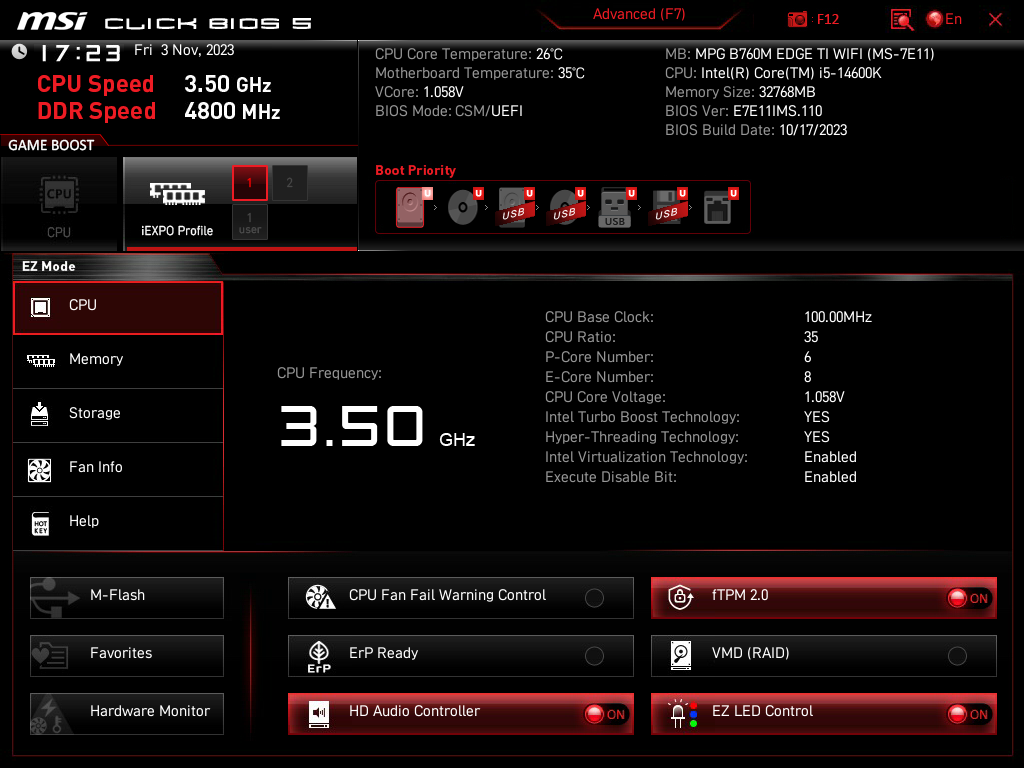

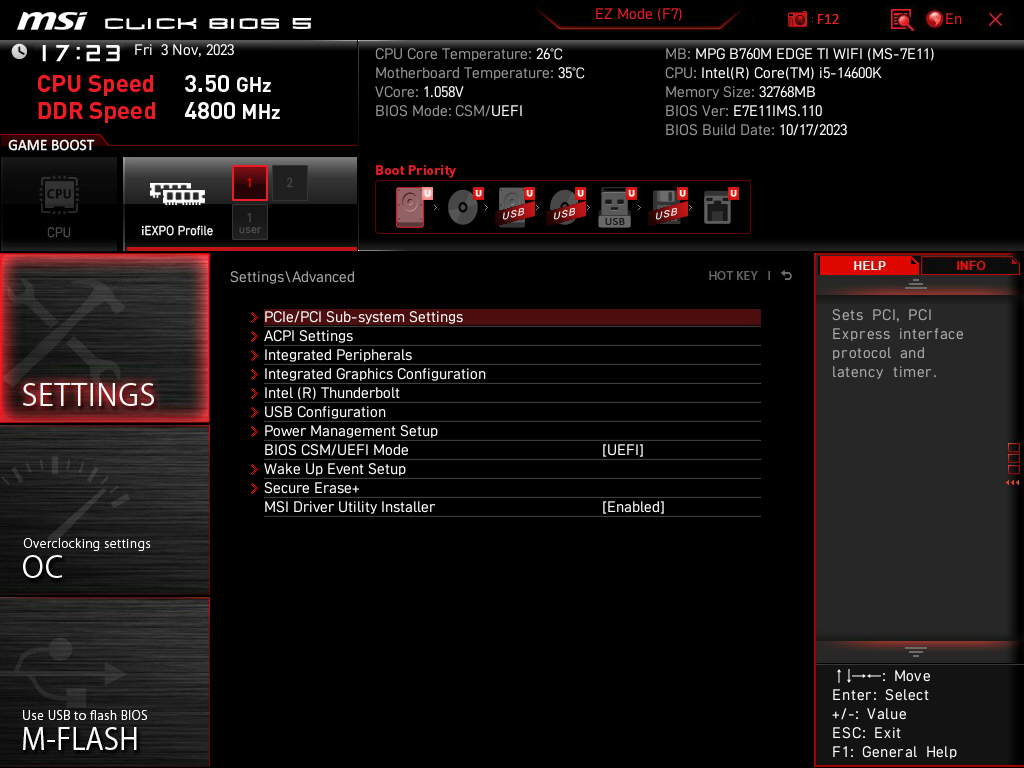

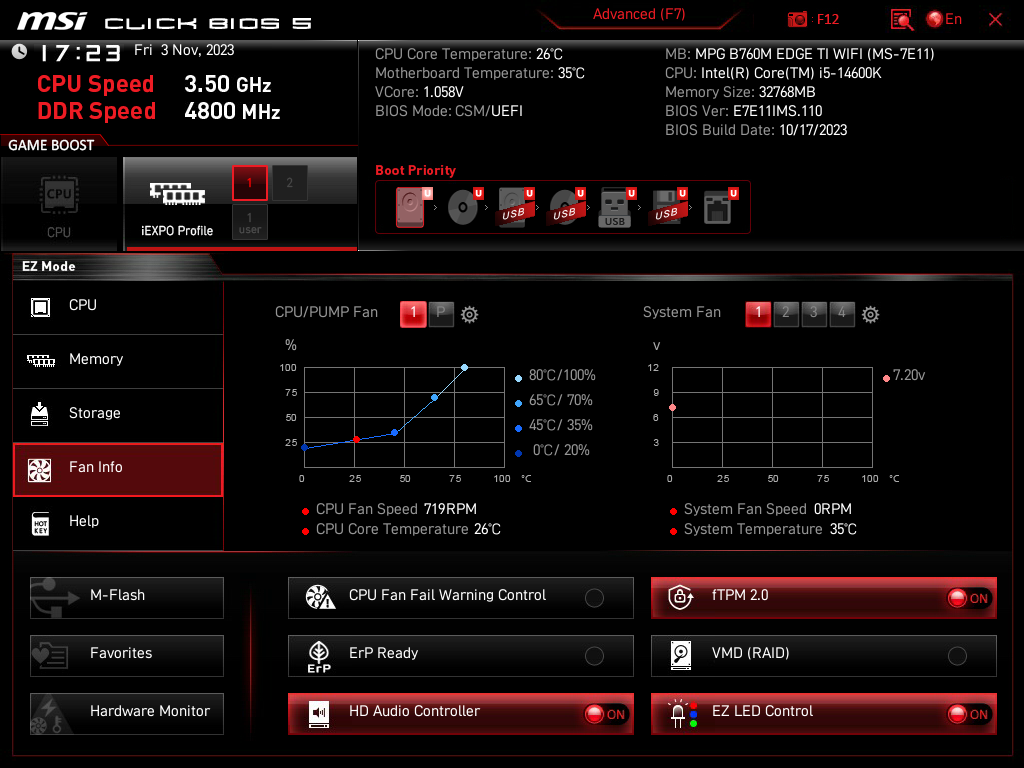

La BIOS es la habitual que encontramos en casi todas las placas de MSI ā si algo va bien para que cambiarlo -. Dispone de dos modos de funcionamiento: EASY, para efectuar unas configuraciones rĆ”pidas como la activaciĆ³n de los perfiles EXPO, configuraciĆ³n de los ventiladores, etc, ademĆ”s de una monitorizaciĆ³n de la CPU y memoria y un apartado ADVANCED con cientos y cientos de configuraciones posibles para la gestiĆ³n al milĆmetro del funcionamiento del equipo y por supuesto funciones de OC.
PRUEBAS DE RENDIMIENTO

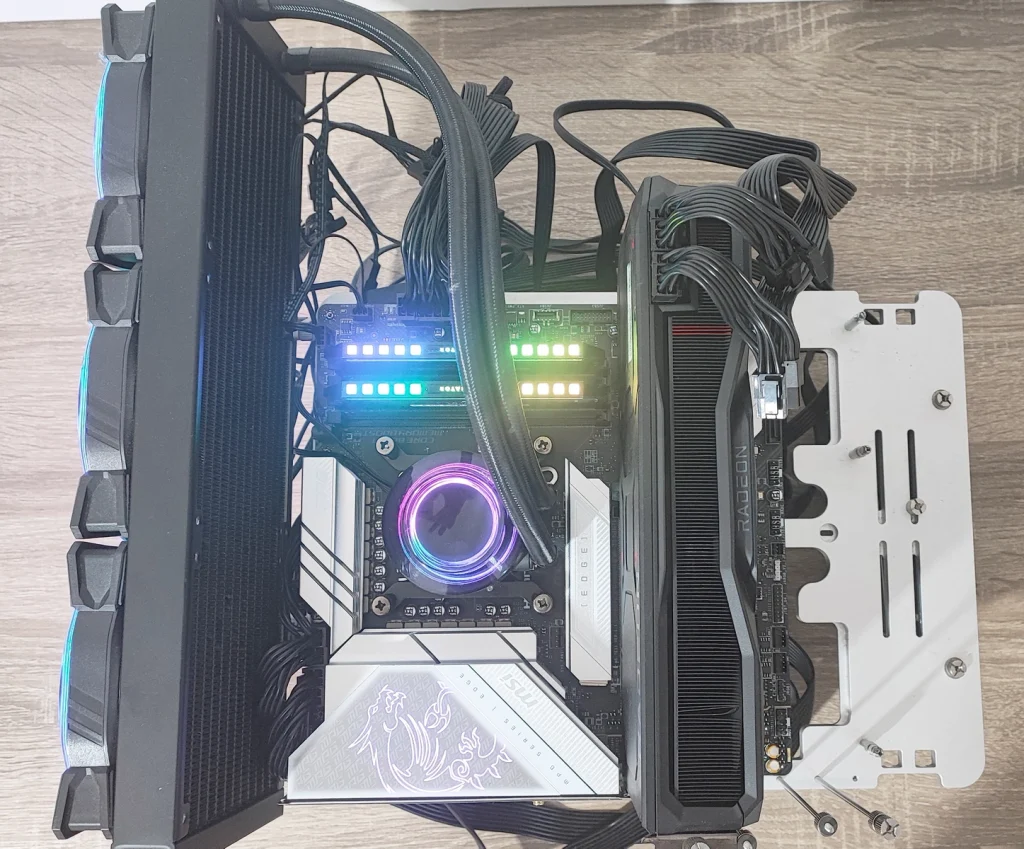

Este ha sido el setup de pruebas:
PLACA BASE | MSI MPG Z760 EDGE TI WIFI |
MEMORIA | 2X16 GB CORSAIR DOMINATOR PLATINUM 6000 MHZ |
PROCESADOR | INTEL CORE I5 14600KF |
SISTEMA OPERATIVO | WINDOWS 11 HOME |
TARJETA GRAFICA | SAPPHIRE RADEON RX 7900XT |
DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
FUENTE ALIMENTACION | LC-POWER LC1200P |

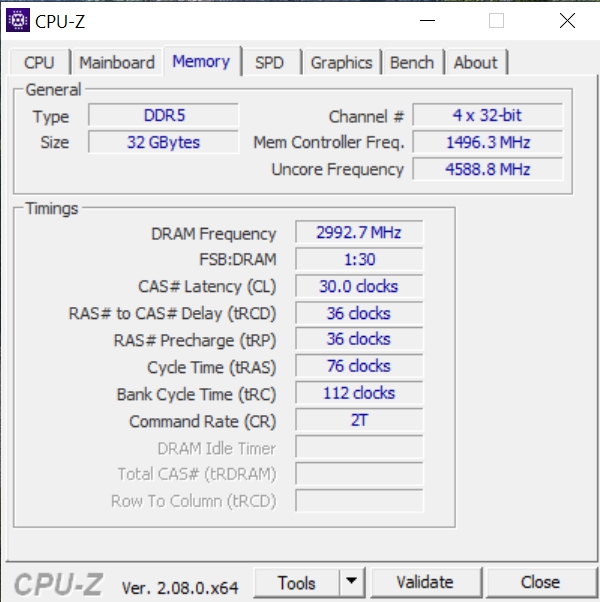

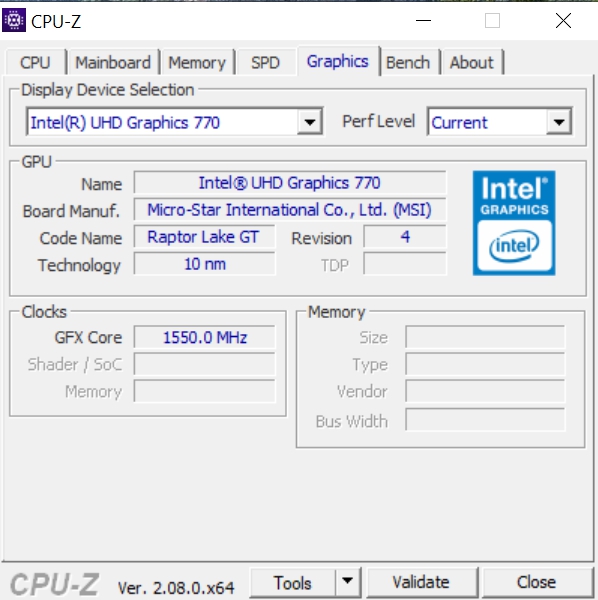

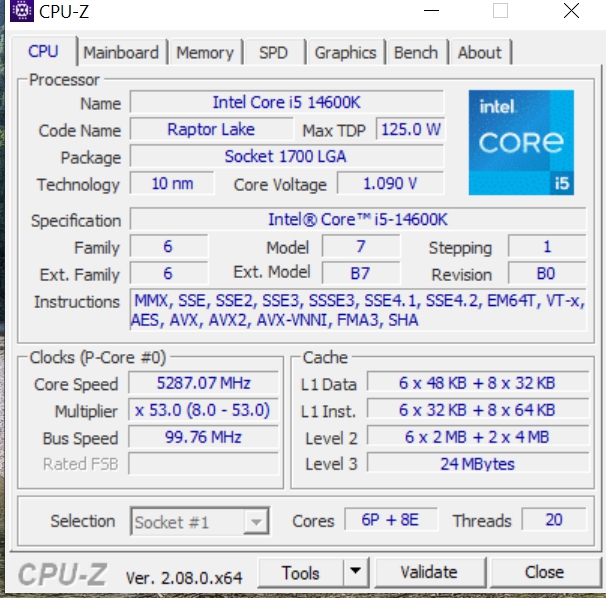

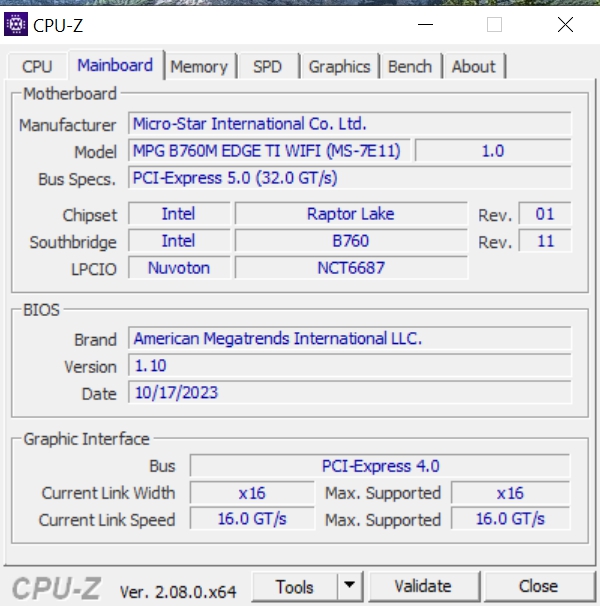

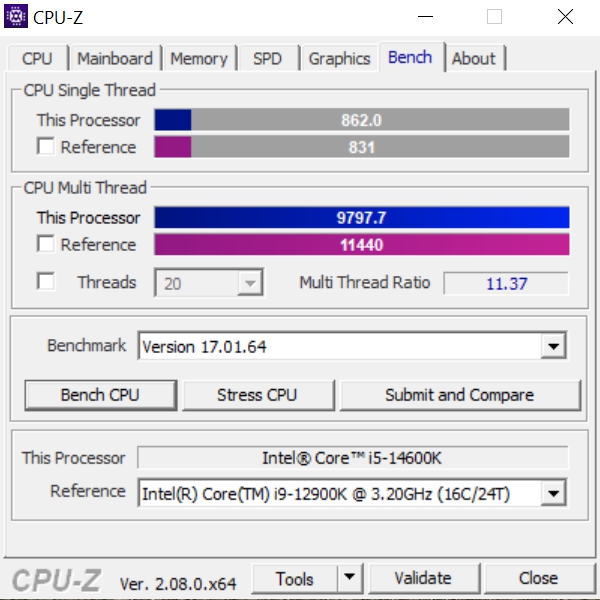

Unas capturas de CPU-Z:

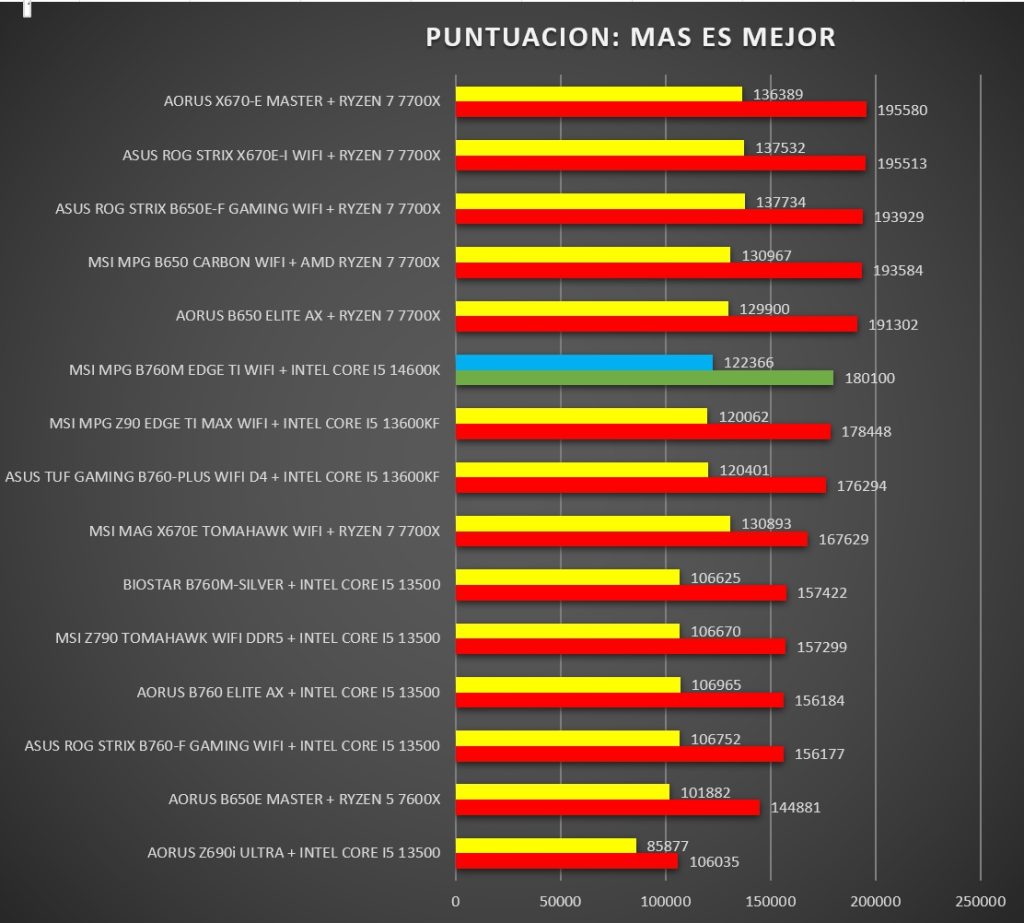

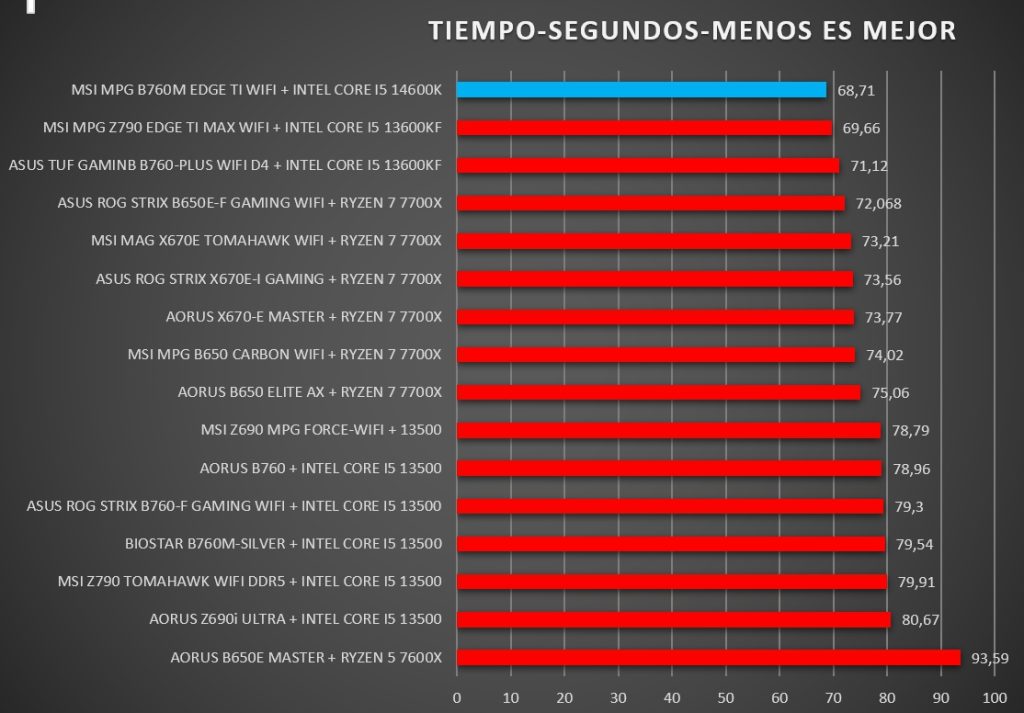

TEST SINTETICOS

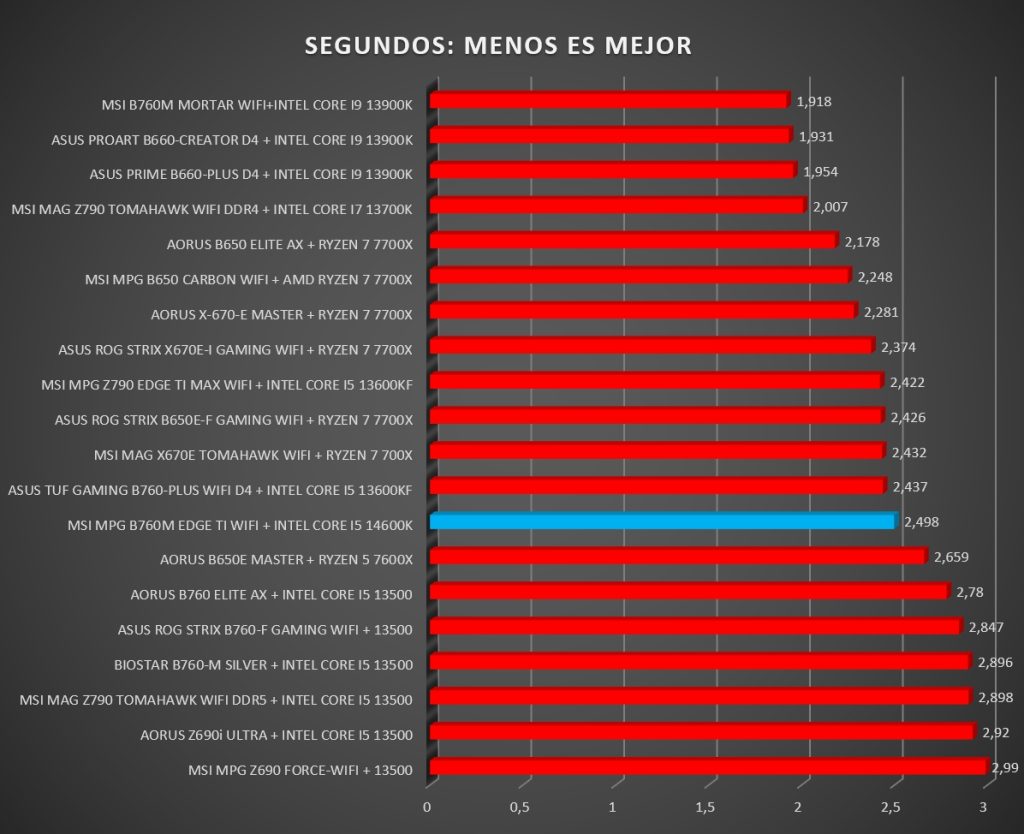

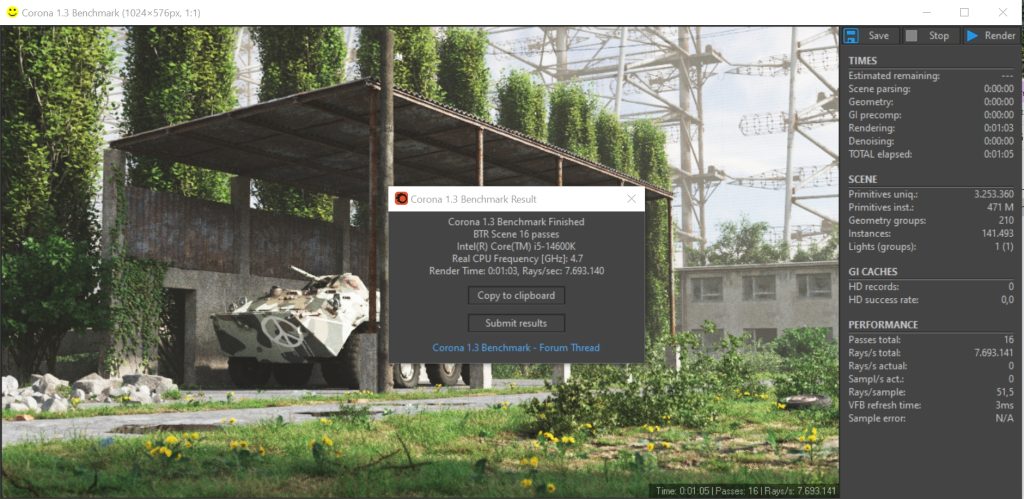

CORONA 1.3
W-PRIME32MB: MULTIHILO

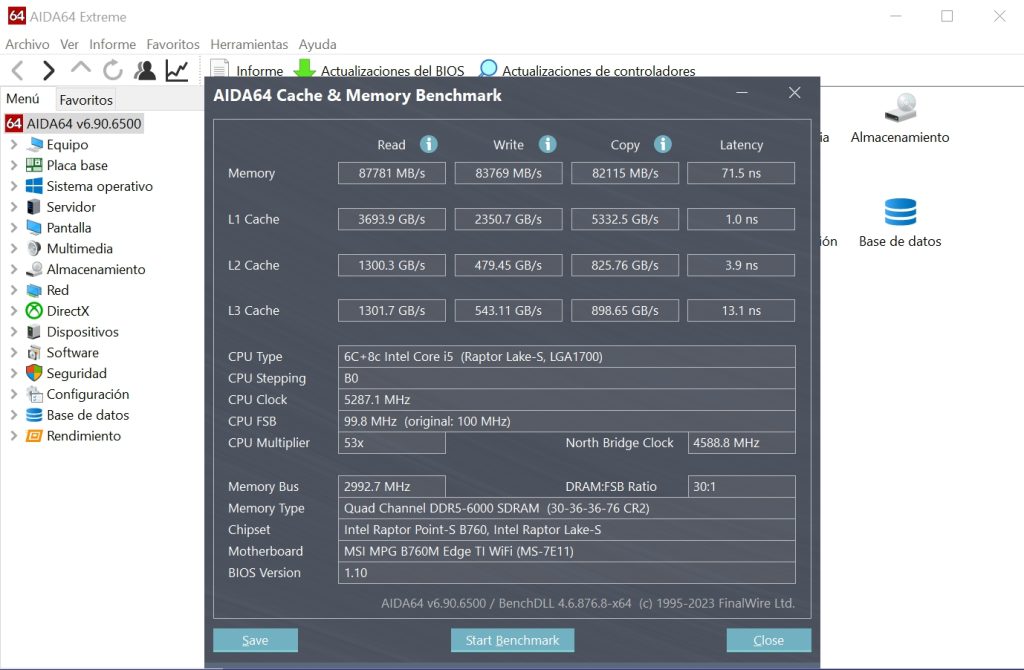

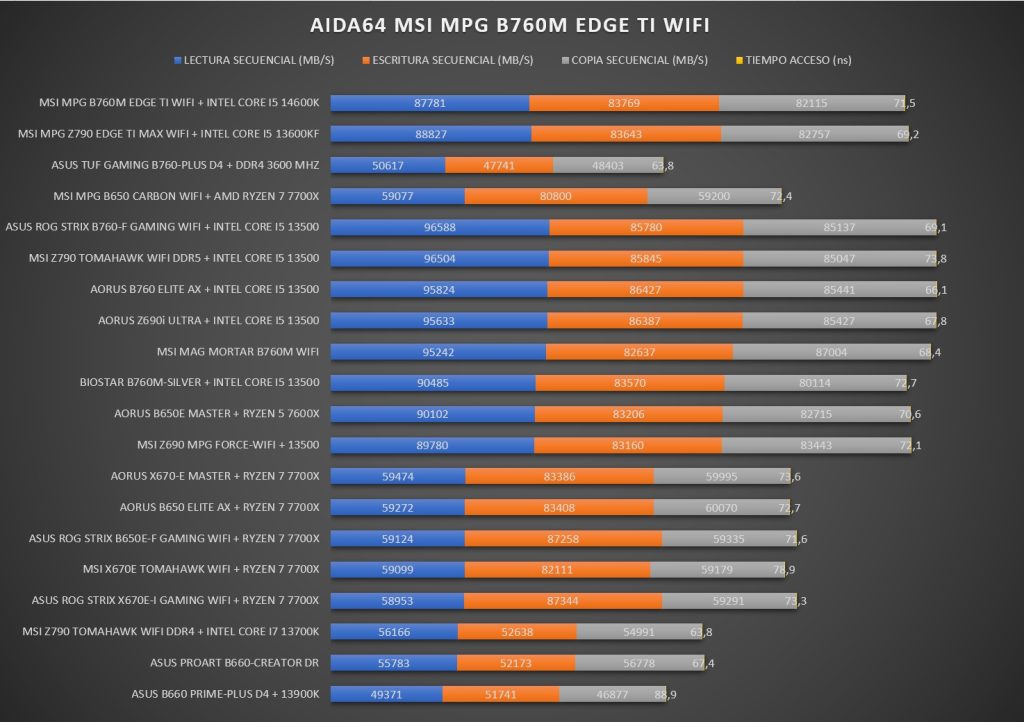

AIDA64: MEMORIA

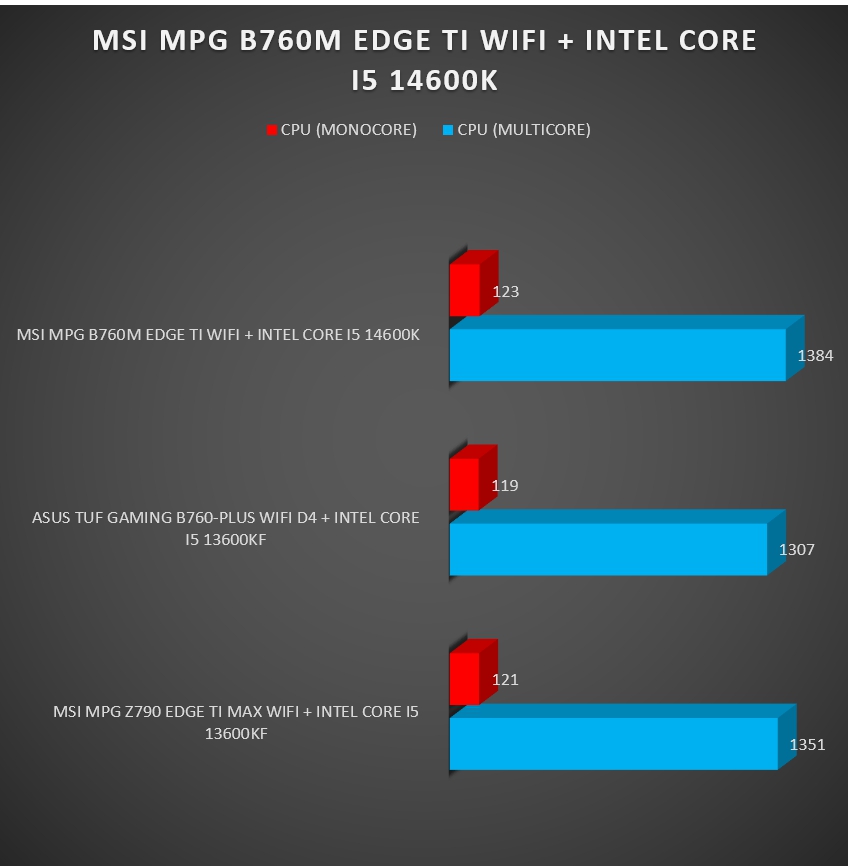

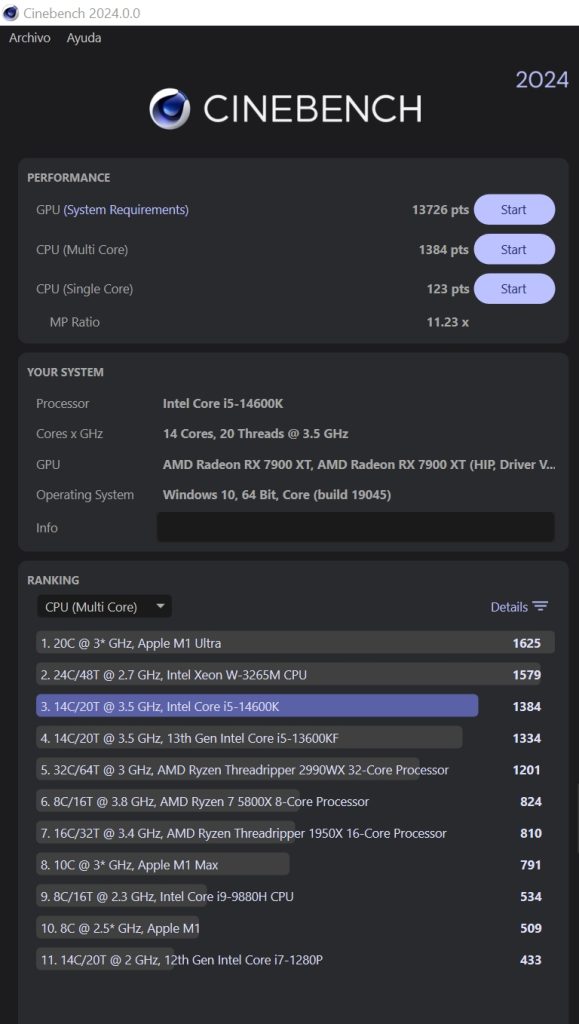

CINEBENCH R24
BLENDER 3.6.0

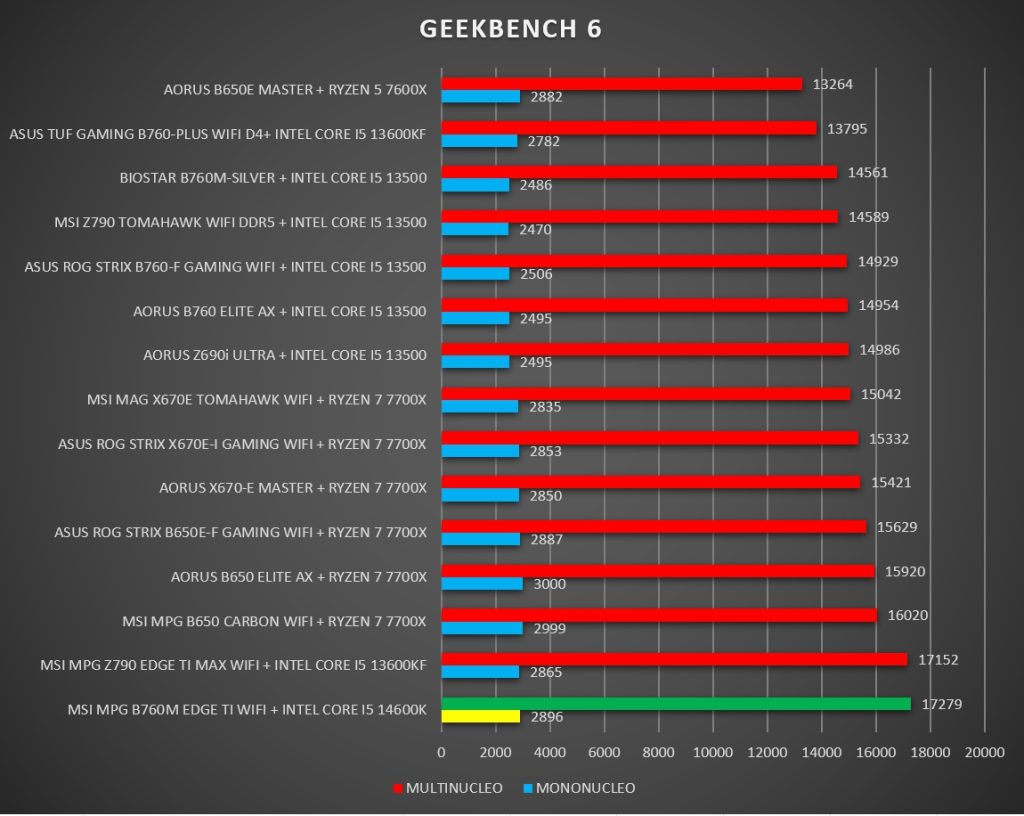

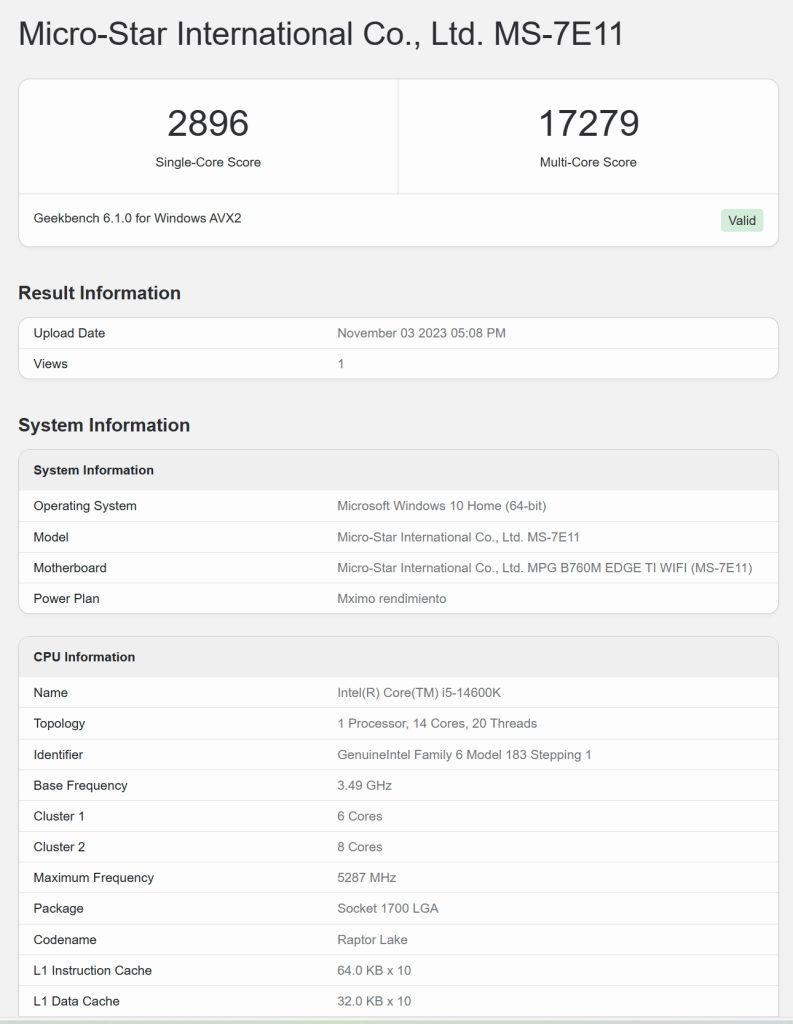

GEEKBENCH 6.1.0

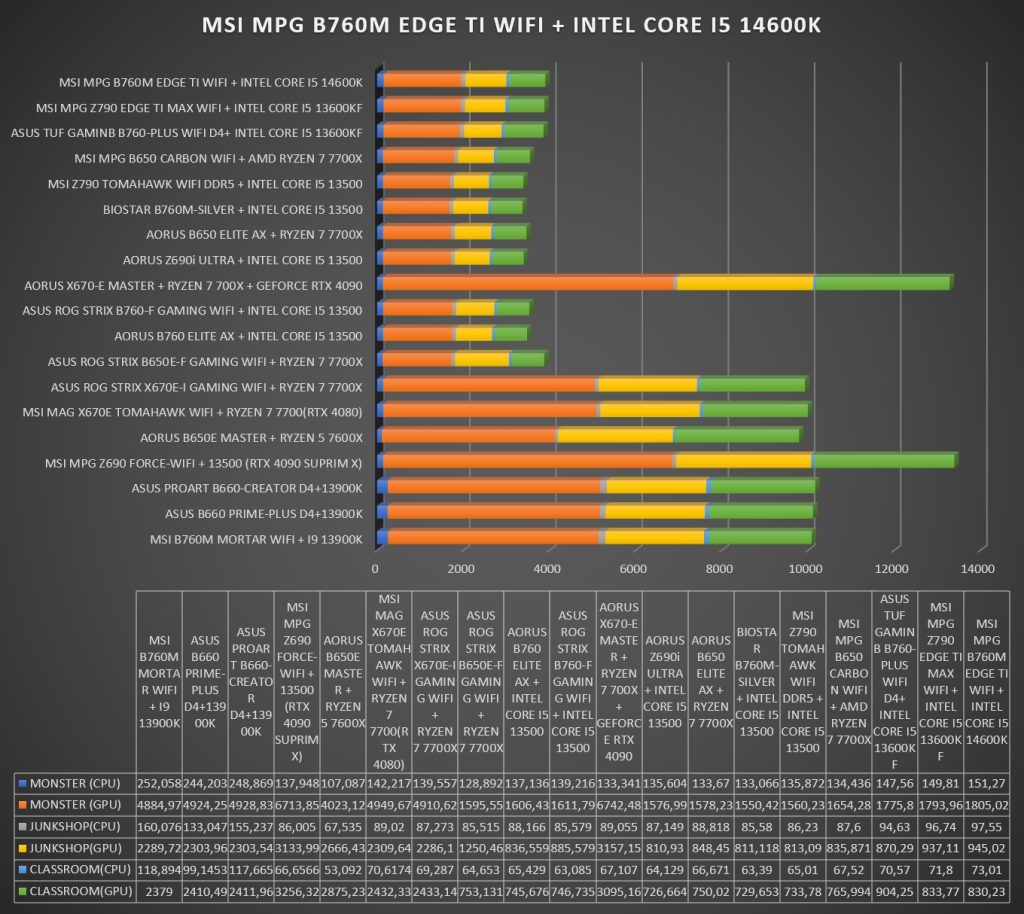

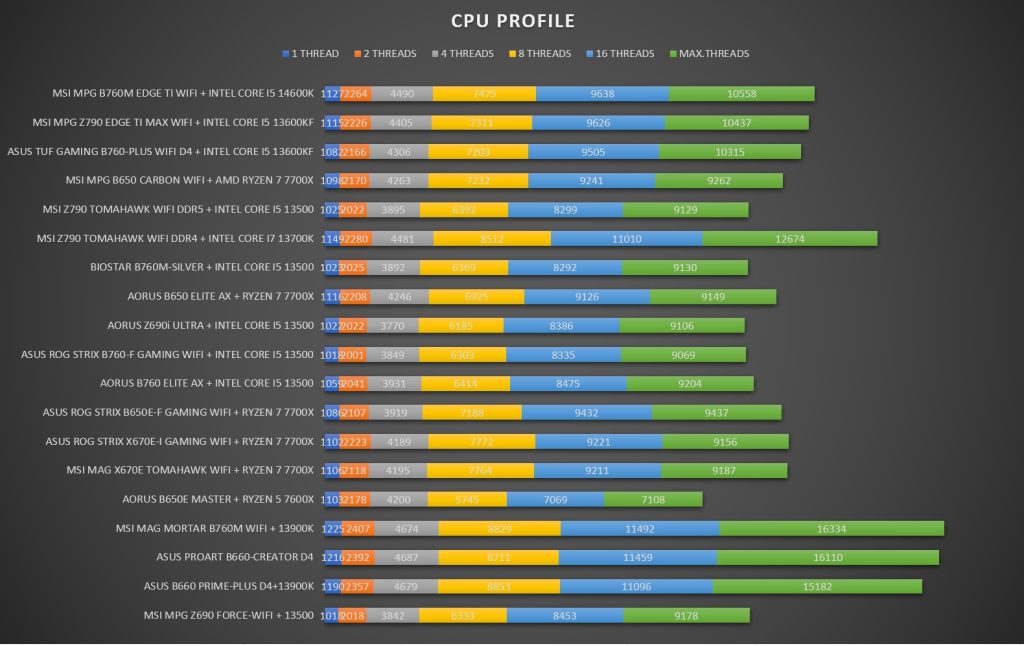

CPU PROFILE

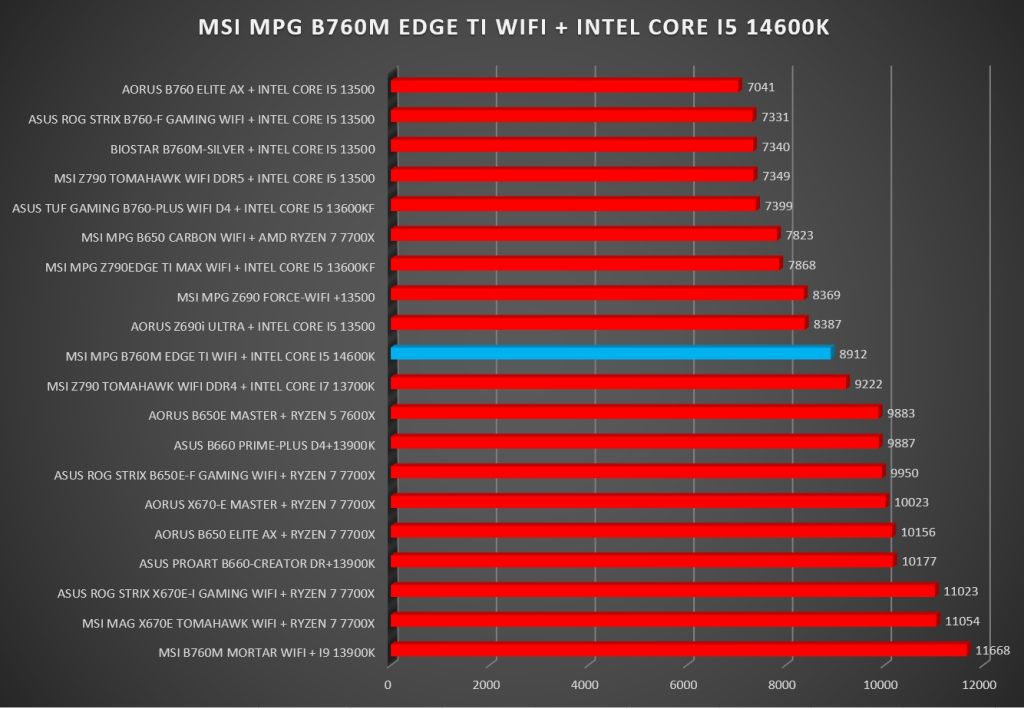

PCMARK 10

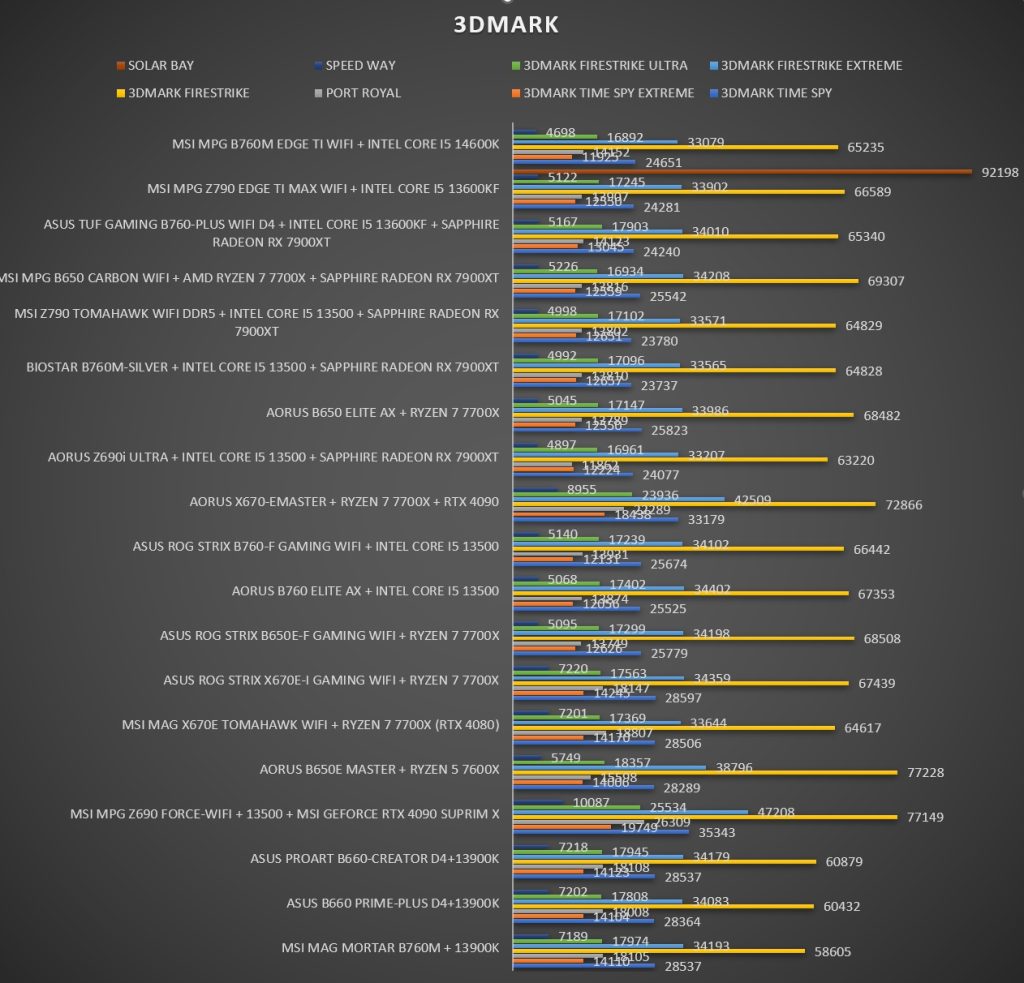

3DMARK

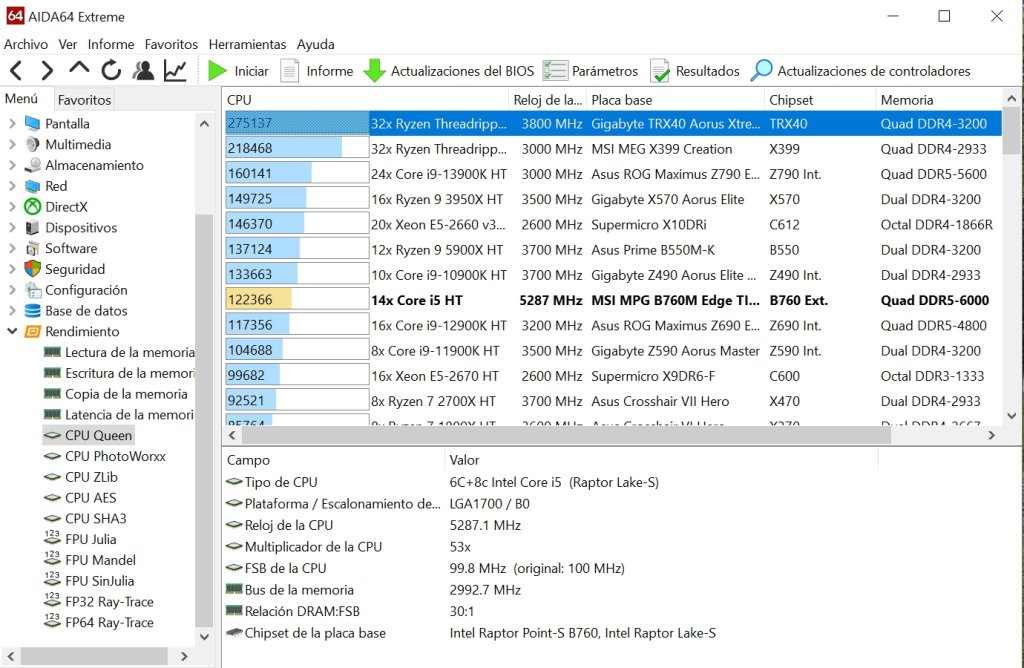

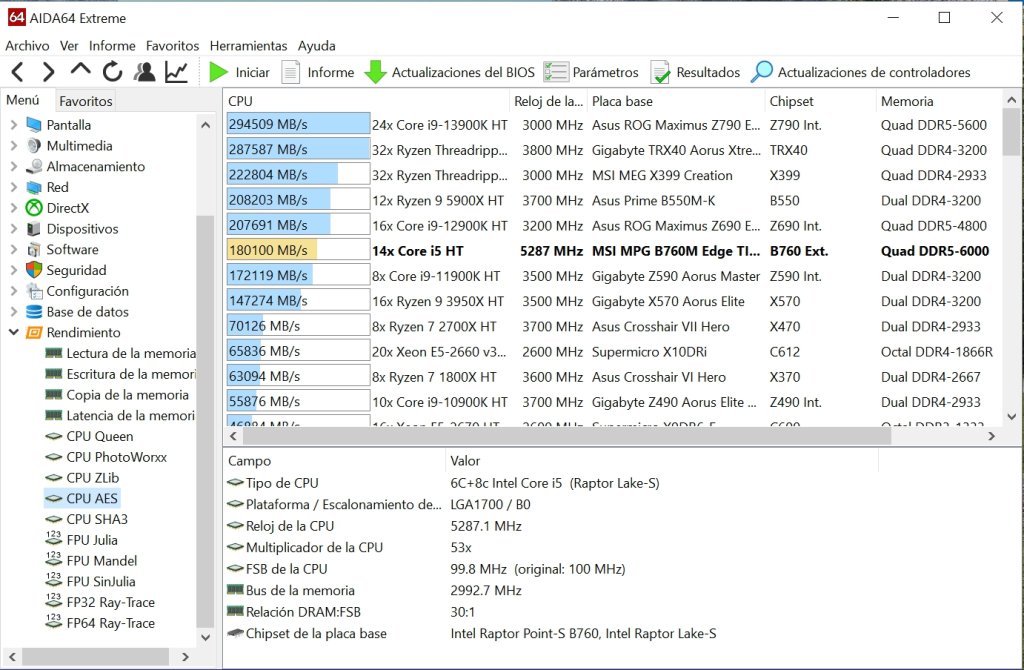

CPU QUEEN Y CPU AES
X-264 HD
TEMPERATURAS VRM
Uno de los apartados a los que prestamos atenciĆ³n es a las temperaturas de los VRM, pues ahĆ radica una de las caracterĆsticas mĆ”s importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.

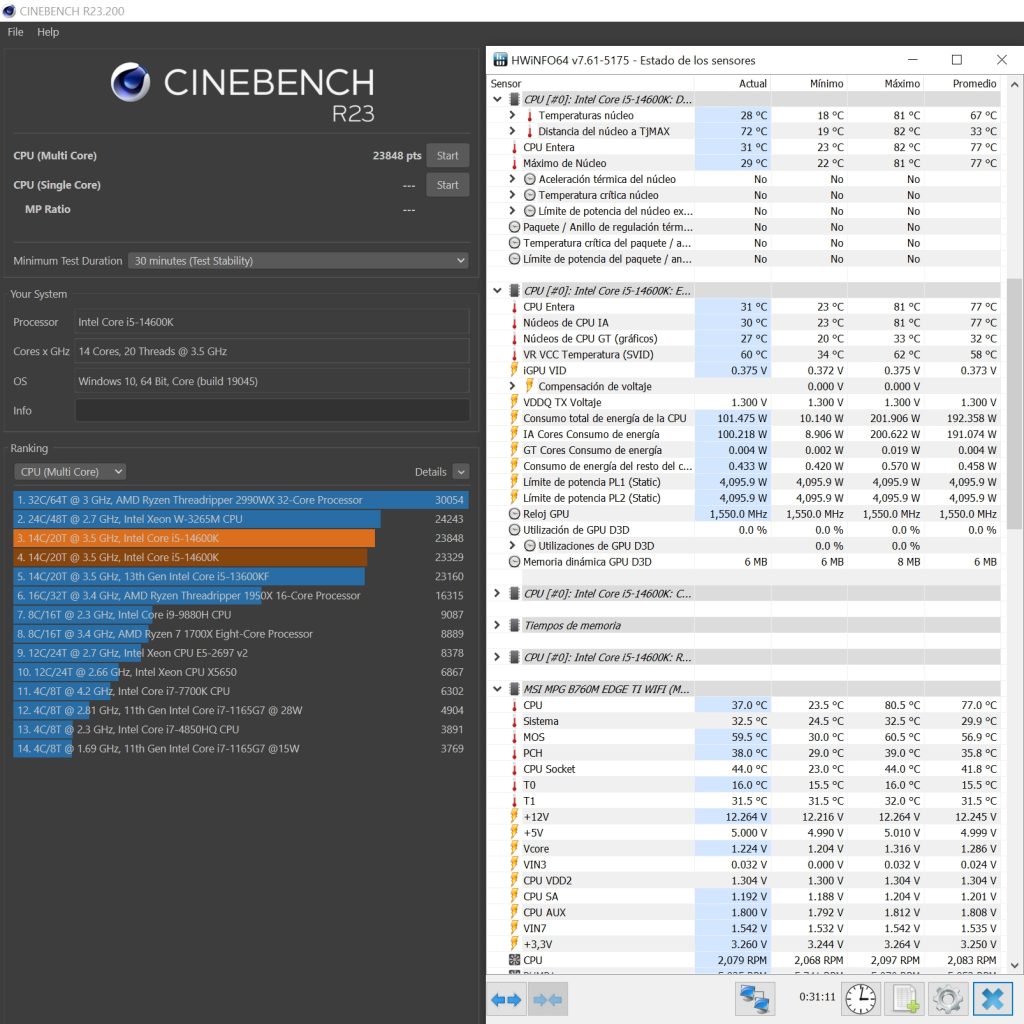

Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench Cinebench R23 durante 30 minutos consecutivos y monitorizando la tempertura del VRM con HWInfo
VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
MSI MPG B760M EDGE TI WIFI + INTEL CORE I5 14600K | 30ĀŗC | 60.5ĀŗC |
El VRM de 12+1+1 Fases, soporta sin problemas la demanda energƩtica de un Intel Core i5 14600KF con un consumo algo superior a los 201W, lo cual ya es un valor muy elevado, por lo que podremos escalar hacia una gama superior sin problemas.
