Hoy analizamos otra placa base de MSI con el chipset B650 de AMD, el modelo MSI MPG B650 Carbon Wifi , una placa base de gama media compatible con memoria DDR5, con una ranura PCIe 5.0, Wi-Fi 6E, 2.5 G Lan y un potente VRM de 16+2+1 Fases para soportar cualquier procesador de la gama AM5 de AMD.
MSI MPG B650 CARBON WIFI: REVIEW
Muchas gracias a MSI por enviarnos la placa base MSI MPG B650 Carbon WIFI para esta review
MSI MPG B650 CARBON WIFI: CARACTERISTICAS TECNICAS
CHIPSET Y SOPORTE CPU | B650 Soporte Procesadores AMD Ryzen™ 7000 con el socket AM5 |
MEMORIA | 4x DDR5, hasta 192GB Memoria soportada: DDR5 6000+(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800(JEDEC) MHz Max. Frecuencia OC: • 1DPC 1R hasta 6000+ MHz • 1DPC 2R hasta 6000+ MHz • 2DPC 1R hasta 6000+ MHz • 2DPC 2R hasta 5400+ MHz Soporte memoria Doble Canal Soporte AMD EXPO™ |
SLOTS EXPANSION | 2x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 Gen PCIe 4.0 soporte hasta x16 (Conectado a CPU) PCI_E2 Gen PCIe 4.0 soporte hasta x4 (Conectado a CPU) PCI_E3 Gen PCIe 3.0 soporte hasta x1 (Conectado a Chipset) |
ALMACENAMIENTO | 4x M.2 M.2_1 (Conectado a CPU) soporte PCIe 5.0 x4 , soporte unidades con formato 2280/2260 M.2_2 (Conectado a CPU) soporte PCIe 4.0 x4 , soporte unidades 2280/2260 M.2_3 (Conectado a CPU) soporte PCIe 4.0 x4 , soporte unidades 2280/2260 M.2_4 (Conectado a Chipset) soporte PCIe 4.0 x4 , soporte unidades 22110/2280/2260 6x SATA 6G |
LAN | Realtek® RTL8125 2.5Gbps LAN |
WIFI/BLUETOOTH | AMD Wi-Fi 6E El módulo Wifi está preinstalado en el slot M.2 (Key-E) Soporte MU-MIMO TX/RX Soporte 20MHz, 40MHz, 80MHz,160MHz ancho de banda con 2.4GHz/ 5GHz o 6GHz Soporte 802.11 a/ b/ g/ n/ ac/ ax Soporte Bluetooth® 5.3 |
AUDIO | Realtek® ALC4080 Codec Audio Altas Prestaciones 7.1 Soporte reproducción panel frontal hasta32-Bit/384 kHz |
SISTEMAS OPERATIVOS SOPORTADOS | Windows® 11 64-bit, Windows® 10 64-bit |
FORMATO | ATX, 243.84mmx304.8mm |
UNBOXING Y ACCESORIOS
El embalaje exterior de la placa base MSI MPG B650 CARBON WIFI lo compone una colorida caja de cartón – en el frontal – con el logo del fabricante y modelo principalmente, mientras que en la zona trasera encontramos información técnica sobre la placa y sus principales características, además de una imagen de la misma.
La placa viene dispuesta sobre un soporte de cartón blanco – bajo el cual hallamos los accesorios – y también protegida por una bolsa de plástico antiestática.
Los accesorios incluidos son los siguientes:
- Placa base MSI MPG B650 CARBON WIFI
- Guía de instalación rápida
- 2 antenas Wifi
- 2X Cables SATA 6GBps
- Pegatinas MSI
- Varios clips M.2
- Cable extensión Rainbow RGB LED
- Aviso regulación europea
DISEÑO
Realmente es una placa base muy atractiva por su diseño. Su formato es ATX convencional, con unas dimensiones de 243.84mmx304.8mm. El PCB es de color negro , con 6 capas y 2oz de cobre en su fabricación.
Los disipadores son todos de grandes dimensiones, sobretodo el del VRM que incluso posee el logo del dragón con iluminación gestionada por Mystic Light:
Las unidades de almacenamiento M.2 también disponen de unos bien dimensionados disipadores de aluminio cepillado, de muy buena calidad, en conjunción con el voluminoso también disipador del chipset.
Un detalle que se agradece es el DEBUG LED que nos informa de fallos en el arranque relativos a – BOOT, VGA, DRAM , CPU.
Dispone además de suficientes cabeceras tanto ARGB y RGB para conectar todos los dispositivos con este tipo de conexión.
MEMORIA DDR5
La placa dispone de 4 slots de memoria DDR5, con capacidad total de 192 GB – admite módulos de memoria de 48 GB – en configuración Dual-Channel y soporte para AMD EXPO™,
Soporta módulos de memoria con frecuencia DDR5 6000+(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800(JEDEC) MHz
VRM
Como corresponde a una placa base de gama media-alta como este modelo, el VRM es de gran potencia: utiliza un controlador MPS2123/MP2857 y también encontramos un MPS 2206/MP 8760 DrMos de 80A. Este VRM consta también de una potencia de 16+2+1 fases y refrigerado por almohadillas térmicas de alta calidad de 7W/mK.
El disipador extendido consta de dos piezas principales, unidas entre sí por un heatpipes, con el principal donde encontramos el logo del dragón de MSI con iluminación como veremos más adelante.
SOCKET AMD AM5
El chipset B650 de la placa base junto con el zócalo AM5 es compatible con los procesadores AMD Ryzen™ 7000 Series
Como vemos en las capturas anteriores, las últimas actualizaciones de la BIOS lo hacen compatible con los nuevos procesadores “Raphael” como el Ryzen 9 PRO 7945, o el Ryzen 5 5700F, un interesante procesador de gama baja con unas buenas prestaciones y careciendo de gráficos integrados.
SLOTS PCI Y M.2
Pasamos al apartado de conectividad, muy completa en este sentido. Las ranuras MSI PCI Express Steel Armor, están aseguradas a la placa base con puntos de soldadura adicionales para una mejor rigidez y soportar así mejor el peso de las actuales tarjetas gráficas y gracias a MSI Lightning Gen 4 PCI-E el ancho de banda se ha duplicado respecto a la generación anterior y ahora es de x16 @ 64 GB/s.
PCI_E1: PCIe 4.0 conectado directamente a la CPU a x16
PCI_E2: PCIe 4.0 conectado directamente también a CPU con una velocidad x4.
PCI_E3: PCIe 3.0 conectado a chipset a una velocidad x1.
En cuanto a la configuración de almacenamiento M.2 encontramos 4 conectores con esta configuración:
M.2_1 (Conectado a CPU) soporte PCIe 5.0 x4 , compatible con dispositivos 2280/2260
M.2_2 (Conectado a CPU) soporte PCIe 4.0 x4 , compatible con dispositivos 2280/2260
M.2_3 (Conectado a CPU) soporte PCIe 4.0 x4 ,compatible con dispositivos 2280/2260
M.2_4 (Conectado a Chipset) soporte hasta PCIe 4.0 x4 , compatible con dispositivos 22110/2280/2260
También encontramos 4 conectores SATA 6GBps, con soporte para RAID 0, RAID 1 y RAID 10 para dispositivos SATA y M.2 NVMe
SONIDO
El audio está confiado a un códec Realtek® ALC4080 , con capacidad de Audio de Alta Fidelidad 7.1 y soporte para reproducción de 32 bits/384 Khz en el panel frontal.
CONEXIONES TRASERAS
Completísimo el panel de conexiones de la placa base, de izquierda a derecha:
- Botones CLEAR CMOS y FLASH BIOS
- DisplayPort 1.4
- HDMI 2.1
- 4X USB 3.2 Gen 2 10Gbps (Type-A)
- 2.5G Lan
- 2X USB 3.2 Gen 2 10Gbps (Type-A)
- 2X USB 2.0
- 1X USB 3.2 Gen 2 10Gbps (Type-A)
- 1X USB 3.2 Gen 2×2 20Gbps (Type-C)
- Conectores Antena Wifi
- 5 conectores jack con salida S/PDIF
SOFTWARE MSI CENTER
La placa se comercializa sin ningún tipo de driver físico. Una vez instalada y conectados a internet una app – MSI Driver Utility Installer – descargará todos los drivers necesarios para el correcto funcionamiento de la placa.

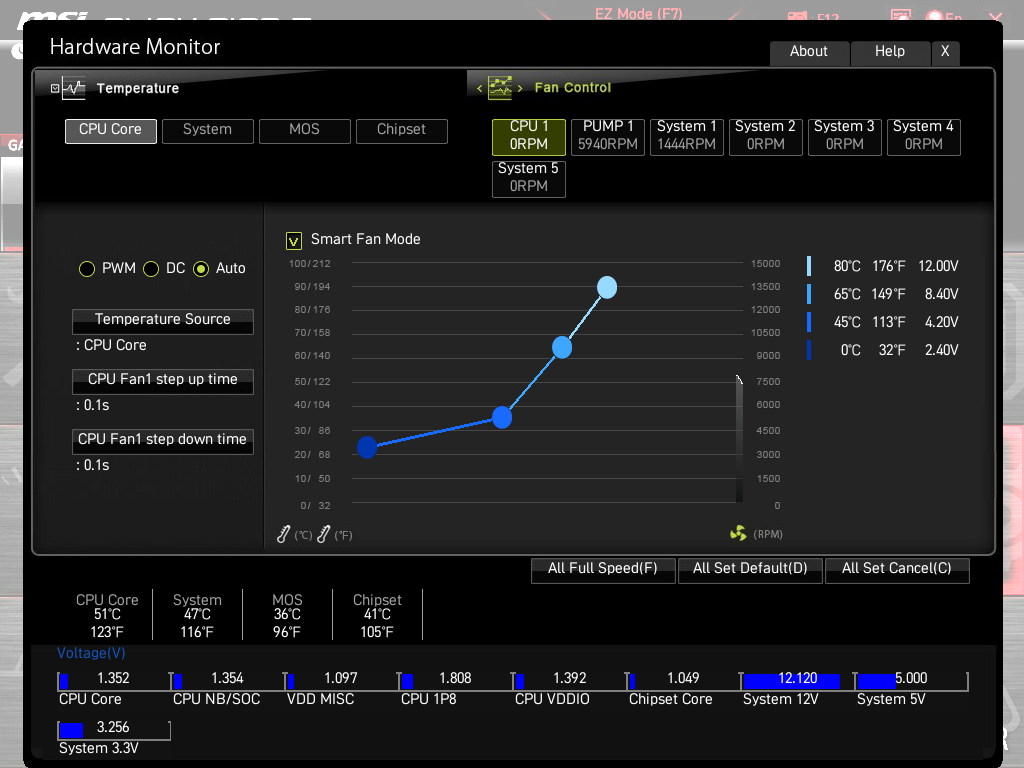

Para la gestión de la placa, haremos uso de MSI Center, una sencilla pero potente app para gestionar todos los parámetros de funcionamiento del sistema desde un entorno Windows, como la iluminación Mystic Light, Live Update, etc..
BIOS

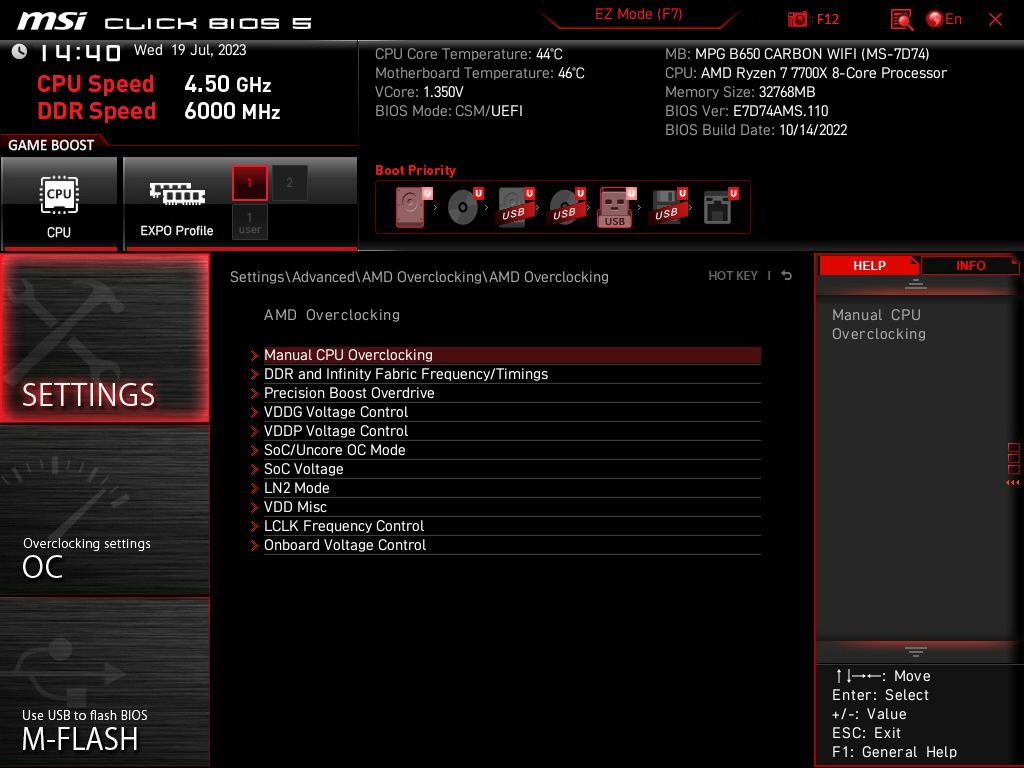

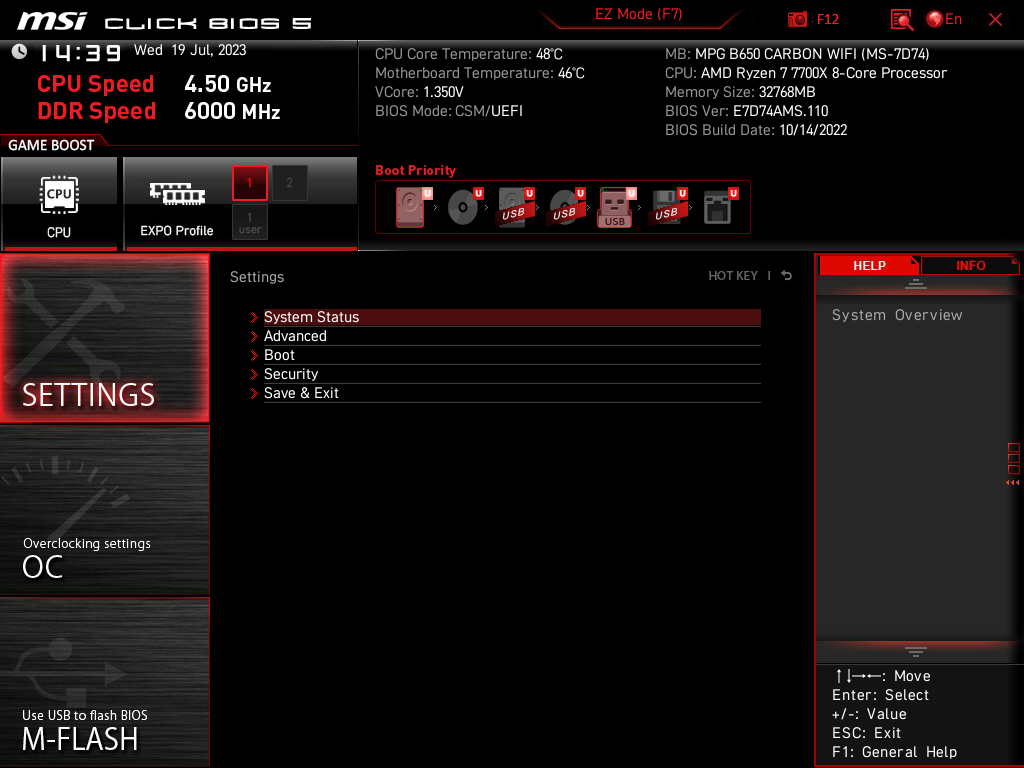

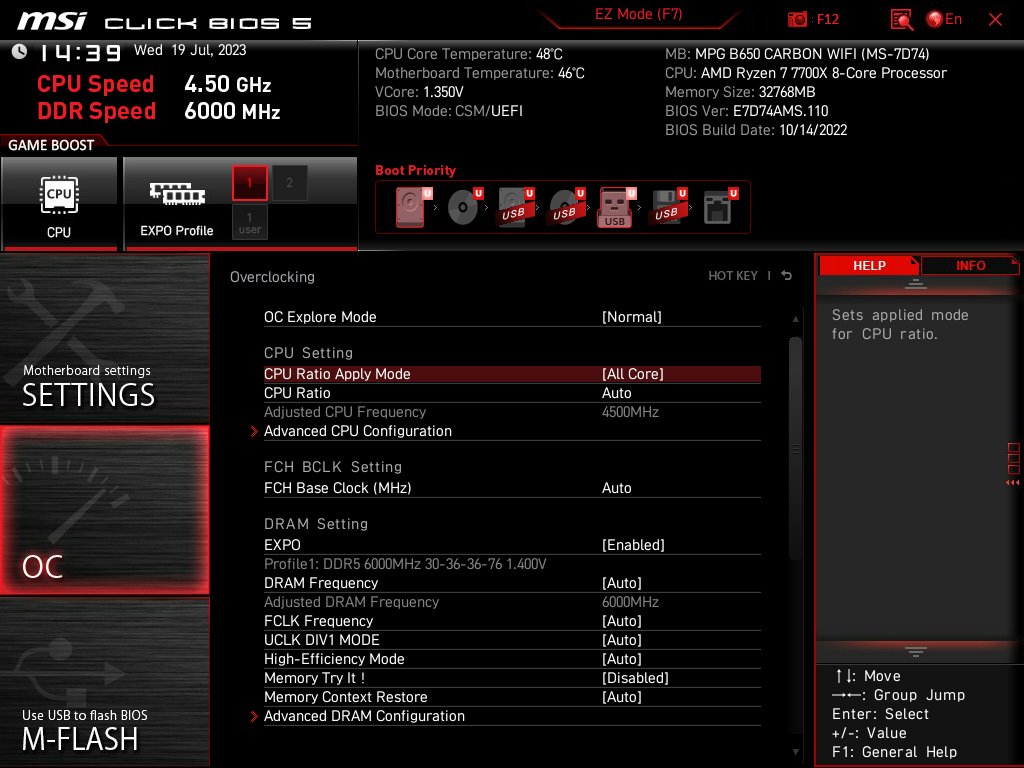

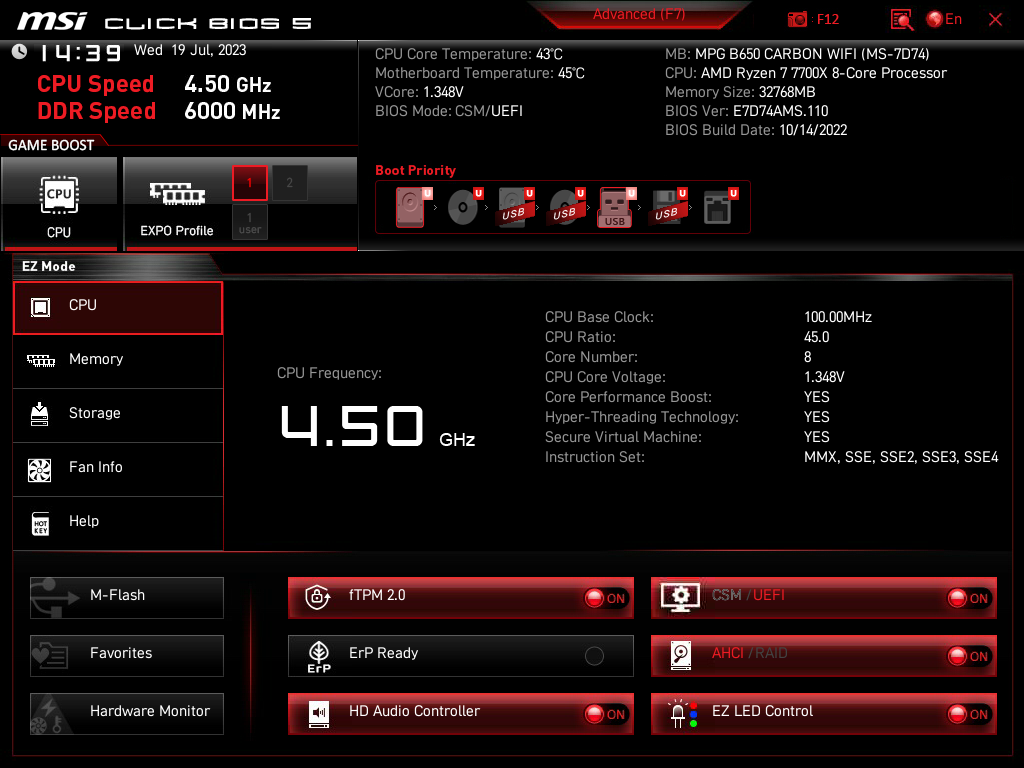

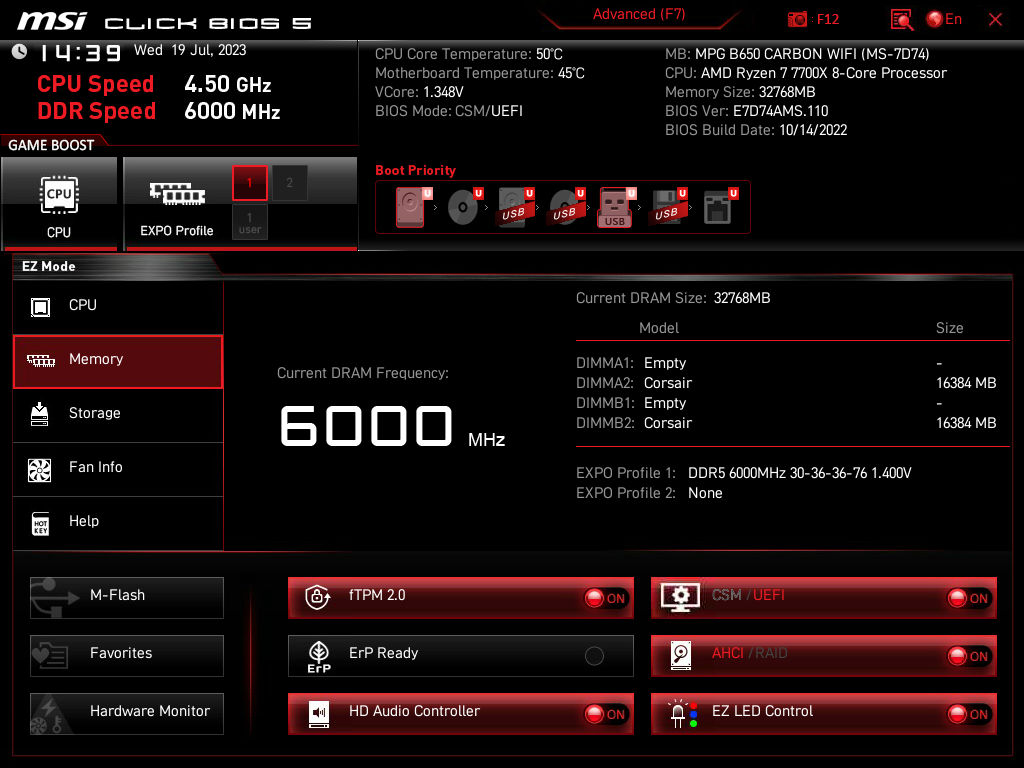

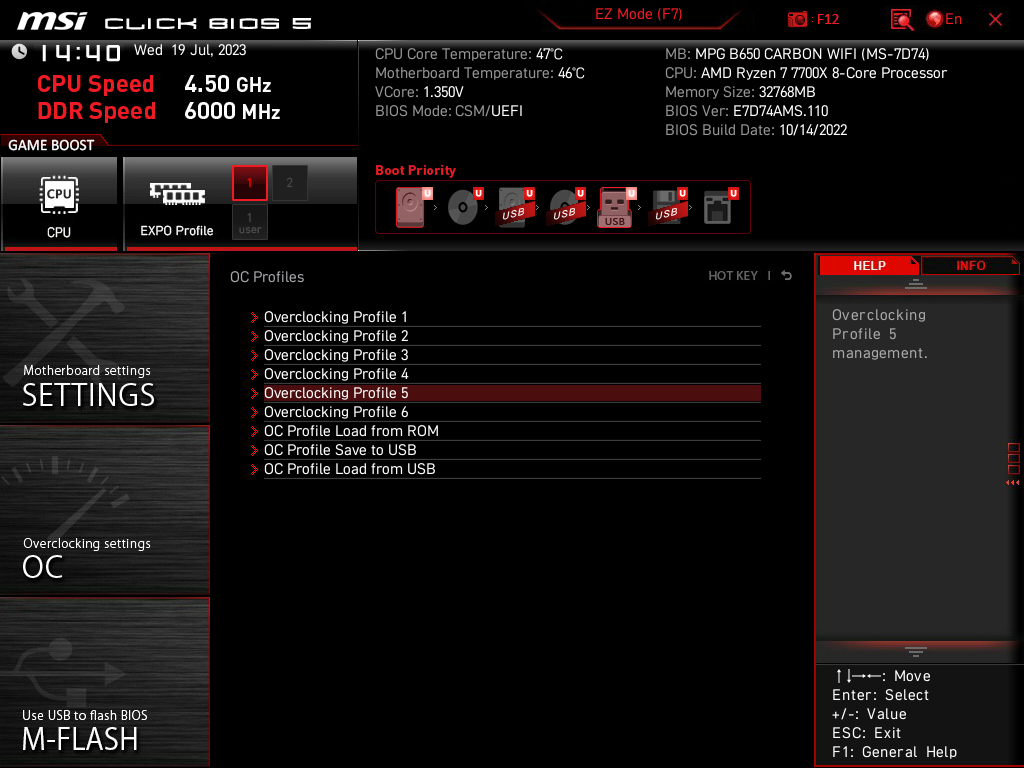

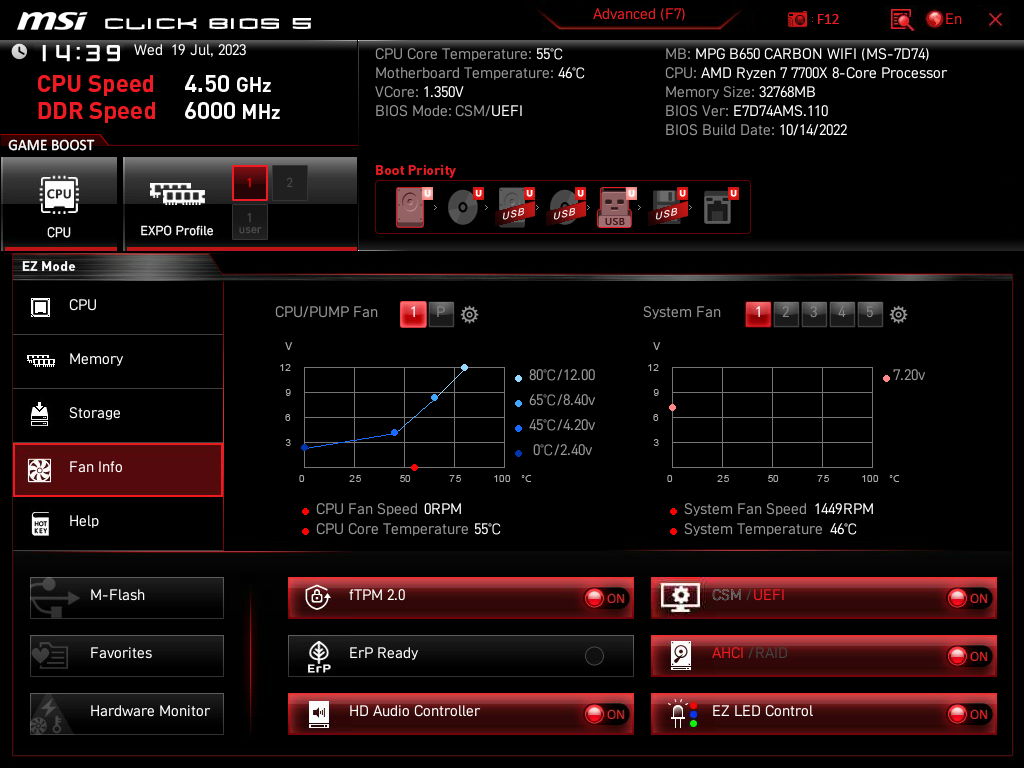

Decir a estas alturas que la BIOS de las placas MSI es una de las mejores por su claridad y potencia es un hecho: dispone de un modo sencillo, donde desde una pantalla podemos monitorizar la velocidad de giro de los ventiladores y hacer ajustes básicos como la activación del perfil AMD EXPO de la memoria, ofreciendo un modo ADVANCED con todos los ajustes y configuraciones necesarias para usuarios muy expertos y por supuesto realizar Undervolt a nuestro AMD Ryzen de forma muy sencilla.
PRUEBAS DE RENDIMIENTO
Este ha sido el setup de pruebas:
PLACA BASE | MSI MPG B650 CARBON WIFI |
MEMORIA | 2X16 GB CORSAIR DOMINATOR PLATINUM @ 6000 Mhz |
PROCESADOR | AMD RYZEN 7 7700X |
SISTEMA OPERATIVO | WINDOWS 11 HOME |
TARJETA GRAFICA | SAPPHIRE RADEON RX 7700X |
DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
FUENTE ALIMENTACION | LC-POWER LC1200P |
TESTS SINTETICOS
CORONA 1.3
W-PRIME32MB: MULTIHILO
AIDA64: MEMORIA
CINEBENCH R20 Y CINEBENCH R23
BLENDER 3.6.0
GEEKBENCH 6.1.0
CPU PROFILE
PCMARK 10
3DMARK
CPU QUEEN Y CPU AES
X-264 HD
TEMPERATURAS VRM
Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench Cinebench R23 durante 30 minutos consecutivos y monitorizando la tempertura del VRM con HWInfo.
VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
MSI MPG B650 CARBON WIFI + RYZEN 7 7700X | 34,5ºC | 46,5ºC |
El VRM de 16+2+1 Fases y 80A soporta sin problemas la demanda energética de un potente Ryzen 7 7700X, con una temperatura mínima de sólo 34.5ºC en IDLE, mientras que al final de la prueba se establecía en unos más que conservadores y seguros 46.5ºC.
OVERCLOCKING
El VRM tan potente, junto con un buen sistema de refrigeración de triple radiador nos ha permitido ir un poco más allá en cuanto a rendimiento.
Subimos la frecuencia desde la BIOS de todos los núcleos de forma estable hasta los 5.5 Ghz con un voltaje de 1.126V
Con este voltaje y frecuencia, pasamos desde los 7689 puntos hasta los 7837 puntos, es decir 148 puntos más en este test, lo que equivale a un 2% de mejora.
