Os presentamos la review de la placa base MSI MEG Z890 ACE , una placa base de gama alta diseñada para los nuevos procesadores Intel Core Ultra 200S con socket LGA 1851. Destaca por su potente VRM de 24+2+1+1 fases, DDR5 de hasta 9.200 MHz y con capacidad para 256 GB, y los últimos avances y características de conectividad.
Muchas gracias a MSI por enviarnos la placa base MSI MEG Z890 ACE para esta review
MSI MAG Z890 ACE: CARACTERISTICAS TECNICAS
| Componente | Especificaciones |
|---|---|
| Chipset | INTEL Z890 |
| CPU | Compatible con procesadores Intel® Core™ Ultra (Serie 200), LGA 1851 |
| Memoria | 4x DDR5 UDIMM, Capacidad máxima de 256GB Soporte de memoria 9200 – 6400 (OC) MT/s / 6400 – 4800 (JEDEC) MT/s Frecuencia máxima de overclocking: • 1DPC 1R hasta 9200+ MT/s • 1DPC 2R hasta 7200+ MT/s • 2DPC 1R hasta 4800+ MT/s • 2DPC 2R hasta 4800+ MT/s Compatible con velocidades Intel® POR y JEDEC Soporta overclocking de memoria e Intel® XMP 3.0 Soporta modo de doble controlador y doble canal Soporta memoria no ECC, sin búfer Soporta CUDIMM |
| Gráficos integrados | 1x HDMI™ (máx. 8K 60Hz) 2x DisplayPort Tipo-C (Thunderbolt™ 4, máx. 4K@120Hz / 8K@60Hz) |
| Ranuras | 3x PCI-E x16: PCI_E1: PCIe 5.0 hasta x16 (desde CPU) PCI_E2: PCIe 5.0 hasta x8 (desde CPU) PCI_E3: PCIe 4.0 hasta x4 (desde Chipset) |
| Audio | Códec Realtek® ALC4082 + ESS9219Q Combo DAC/HPA Audio USB de alto rendimiento 7.1 canales Soporta salida S/PDIF Soporta reproducción de hasta 32-Bit/384 kHz en panel frontal |
| Almacenamiento | 5x M.2 4x SATA 6G Soporta RAID 0, 1, 5 y 10 para dispositivos SATA y NVMe |
| Thunderbolt | 2x puertos Thunderbolt 4 (Traseros) Hasta 40Gbps con dispositivos Thunderbolt Hasta 20Gbps con dispositivos USB4 Hasta 10Gbps con dispositivos USB 3.2 Soporta carga de 5V/3A, 15W |
| USB | 4x USB 2.0 (Frontal) 4x USB 5Gbps Tipo A (Frontal) 11x USB 10Gbps Tipo A (Trasero) 2x USB 10Gbps Tipo C (Trasero) 1x USB 20Gbps Tipo C (Frontal) |
| LAN | 1x Marvell® AQC113CS 10Gbps LAN |
| Wireless | Intel® Killer™ BE1750x Wi-Fi 7 Bluetooth® 5.4 |
UNBOXING Y ACCESORIOS
Comenzamos la review tras la presentación por el embalaje exterior compuesto por una elegante y atractiva caja de cartón negra, donde vemos varias imágenes de la placa y las principales características técnicas detalladas.
Los accesorios incluidos son muy abundantes y son los siguientes:
- 4 cables SATA
- Cable conexión frontal EZ
- Cable conexión 3-1 EZ
- 2-1 cable conexión RGB
- Cable extensor RGB
- 2 cables toma temperatura termistor
- EZ M.2 Clip
- Tornillería M.2
- Flyers márketing
- Avisos y Breve guía de instalación
DISEÑO

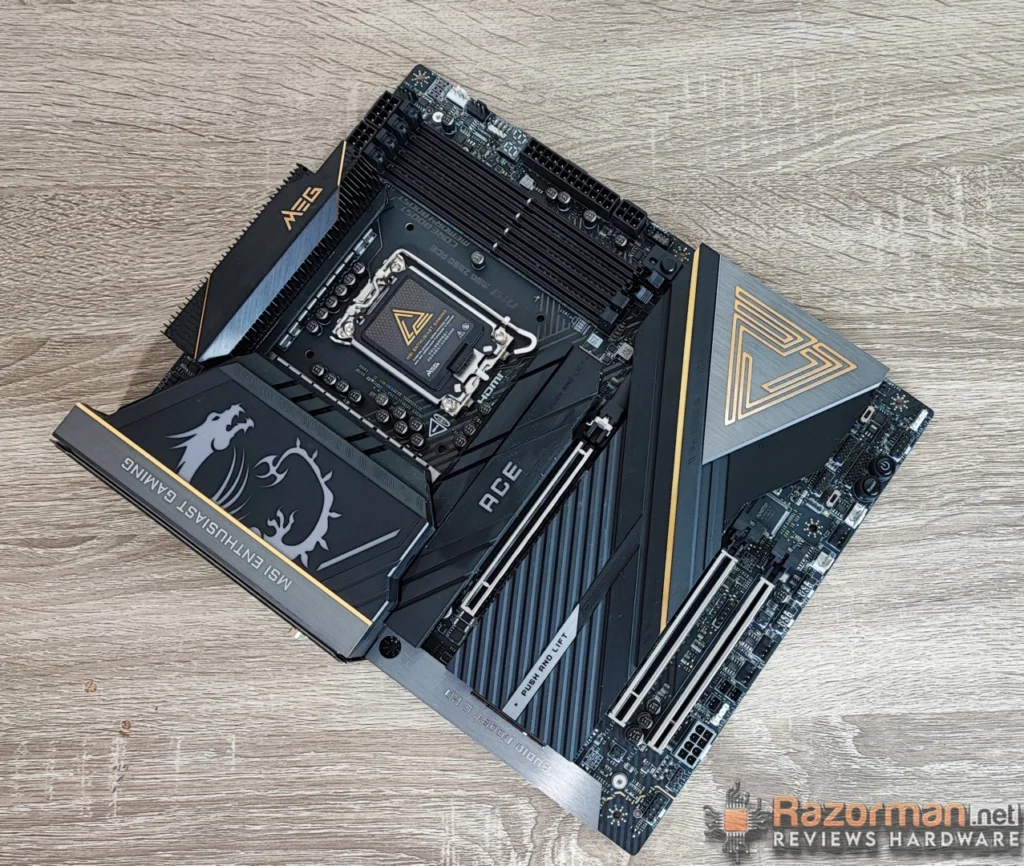

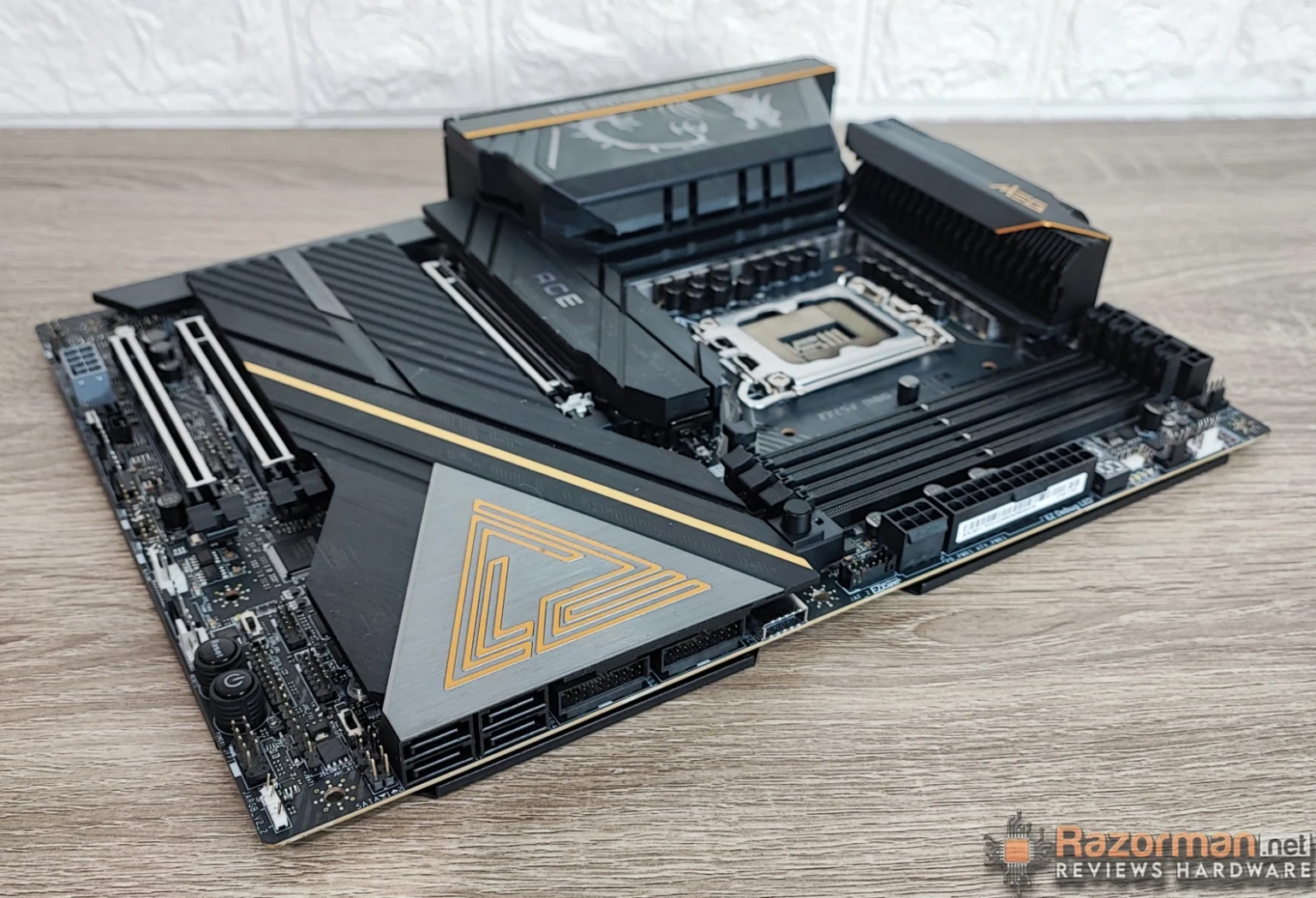

La gama ACE ocupa un escalón superior en la oferta del fabricante, lo cual se nota en la altísima calidad de los materiales empleados y su diseño elegante. Se trata de una placa base de formato ATX convencional, con un PCB de color negro donde destacan unos sobredimensionados disipadores dobles del VRM – el principal con el logo del dragón de MSI con iluminación RGB -y los de las unidades M.2 y disipador del chipset con un diseño atrevido

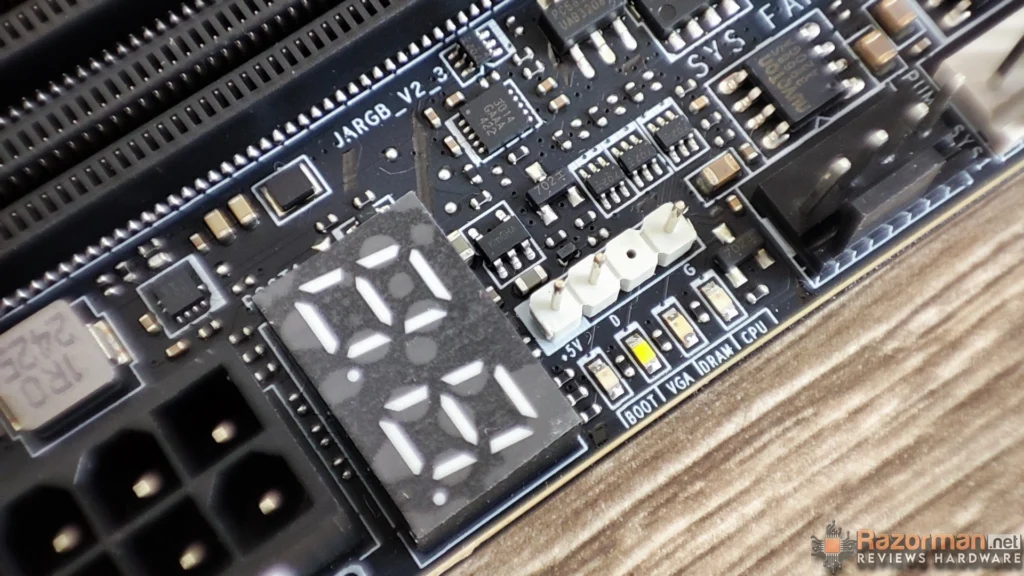

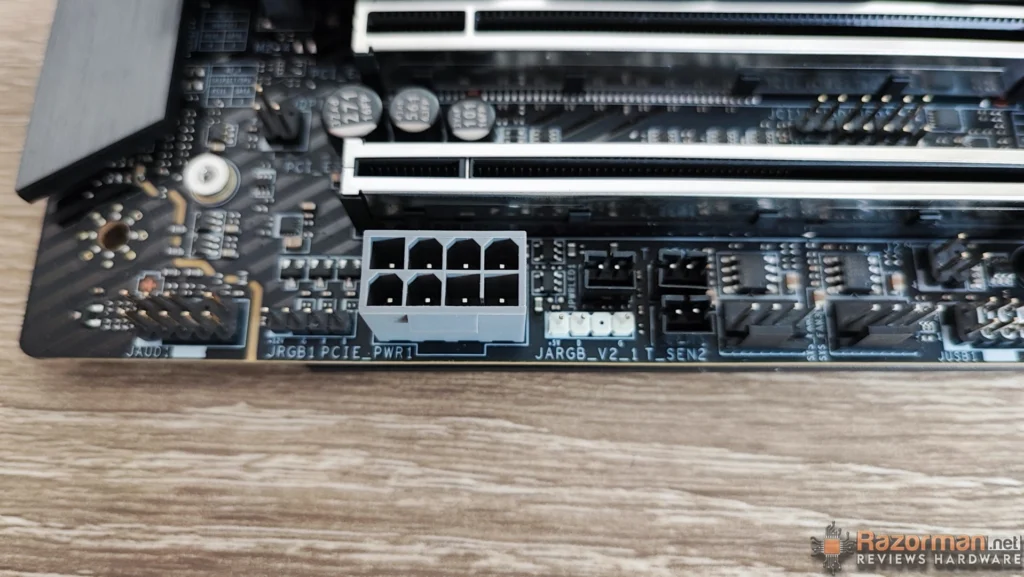

Como buena placa de gama alta dispone de un EZ Debug LED de dos dígitos que nos informa sobre fallos en el arranque acompañado de un EZ-DIGI Debug LED que también nos informa de fallos en el arranque BOOT-VGA-RAM-CPU, además del conector extra de 8 pines en la zona inferior de la placa que MSI ha bautizado como Supplemental PCIe Power que es capaz de suministrar en caso de ser necesario hasta 420W.
La zona trasera de la placa dispone de un shield metálico que la protege en esta zona y contribuye también activamente a al disipación del calor de la placa.

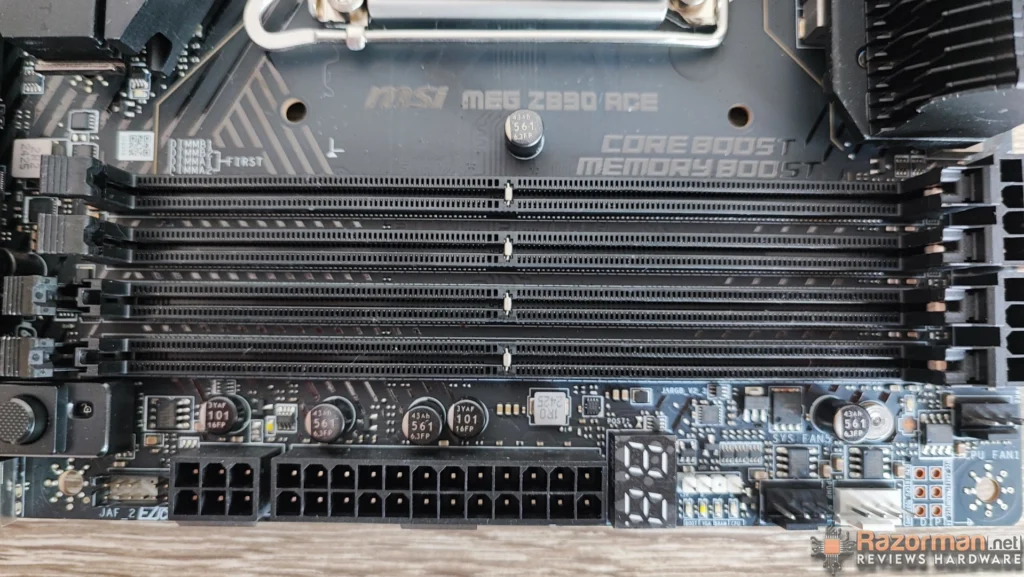

MEMORIA DDR5
Esta es una de las placas base del mercado que permite la instalación de memorias DDR5 con la frecuencia más alta: nada menos que 9200 Mhz y hasta 256 GB de capacidad, siendo compatible con los perfiles XMP 3.0.
En la imagen también vemos un conector adicional PCIe de 6 pines al habitual ATX de 24 pines de la placa base: es el encargado de proporcionar hasta 60W al header USB 3.2 Gen 2X2.
VRM

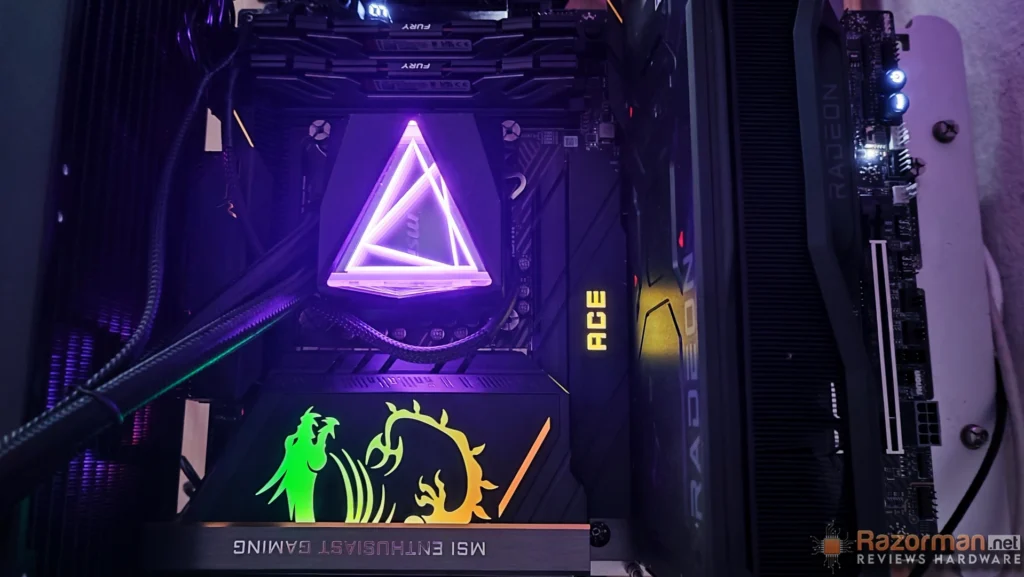

Muy bien dimensionado el doble disipador principal de aluminio con una cubierta donde vemos el logo del MSI con la inscripción que da nombre a la gama MEG del fabricante, que como vemos se ilumina con una vistosa iluminación RGB, y alimentado este VRM por un doble conector de 8+8 pines.
Este potente VRM dispone de 24+2+1+1 fases y 110A, con almohadillas térmicas de 7wk.

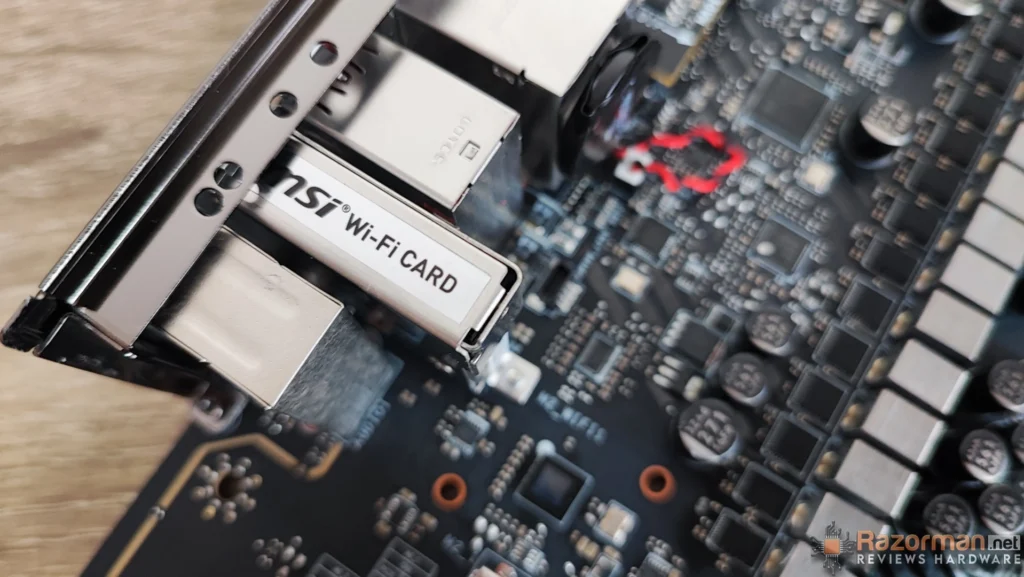

Bajo la cubierta de disipador del VRM vemos el módulo WiFI 7

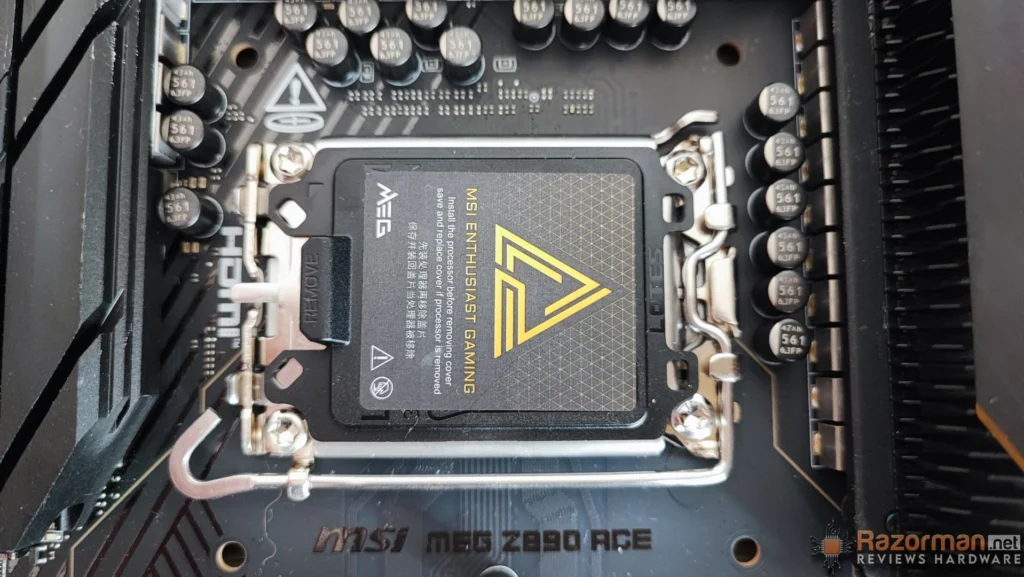

SOCKET LGA 1851
El socket LGA 1851 nos permitirá instalar cualquiera de las CPU actuales, hasta el potente 285K.
SLOTS PCI Y M.2
La placa dispone de un total de 3 slots PCI, todos ellos con refuerzo metálico.
El principal tiene una interfaz PCI Express 5.0 x16, con conexión directa al procesador y con el sistema EZ PCIe Release para la fijación y extracción de la tarjeta gráfica.
A continuación el siguiente slot tiene también interfaz de conexión PCI Express 5.0×16, mientras que el inferior tiene interfaz PCI Express 4.0 x16 con 4 líneas.

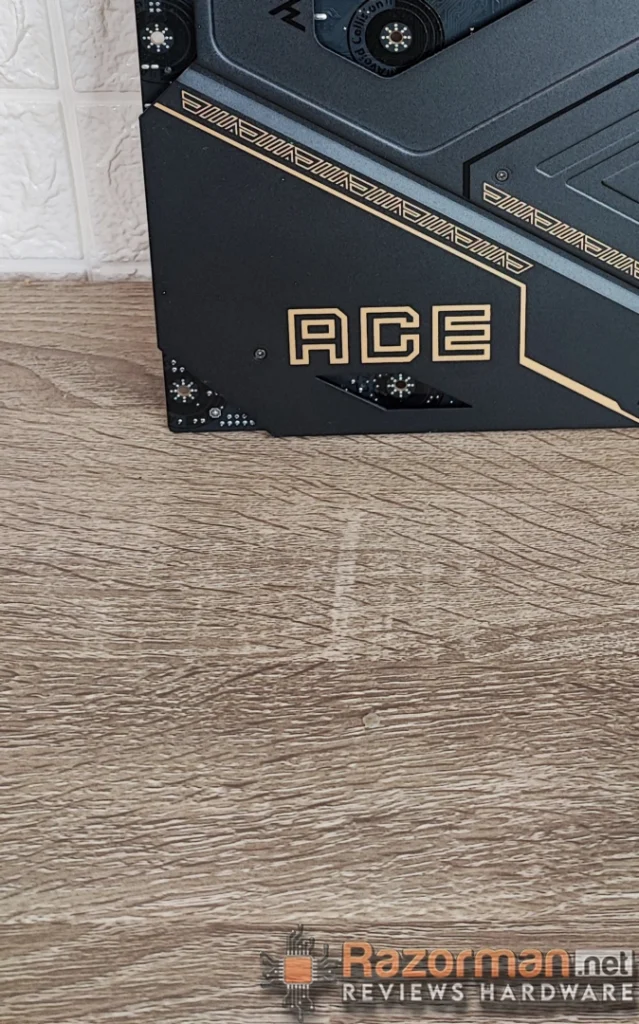

El apartado de almacenamiento es realmente muy potente – el primer SLOT dispone de una cubierta donde se ilumina la inscripción ACE -. Este conector es de tipo M.2 PCIe 5.0×4 conectado directamente al procesador, mientras que el que le sigue tiene interfaz 4.0 x4 también conectado al procesador.
Los otros 3 slots M.2 PCIe 4.0 x4 van todos ellos conectados en este caso al chipset, con formato 2280, uno de llos 22100 y también 2260.

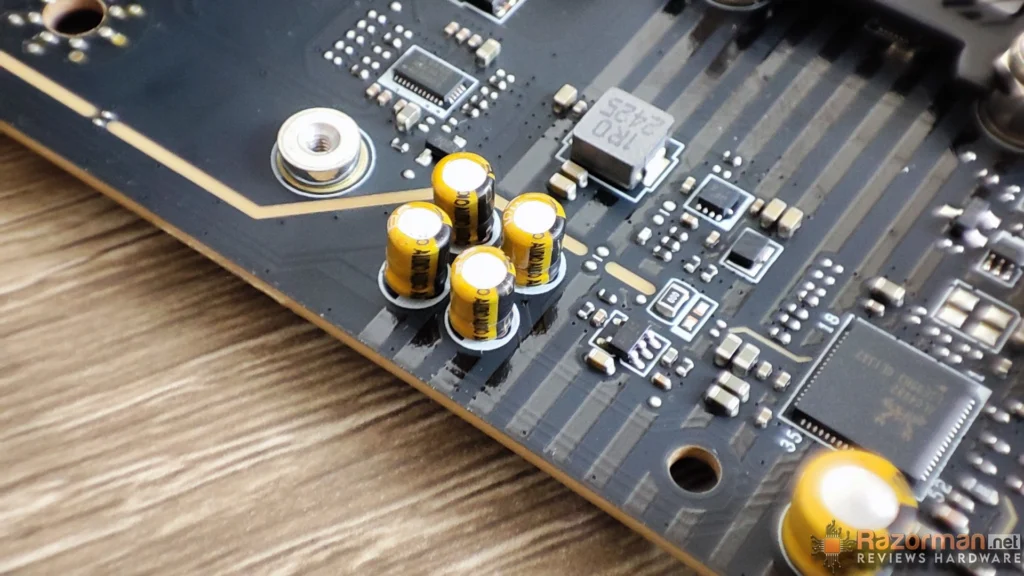

SONIDO
El apartado de audio está confiado a un códec Realtek ALC4082, con capacidad de reproducción hasta 384 Khz. Es compatible con sonido 7.1 – desde la salida digital SPDIF-

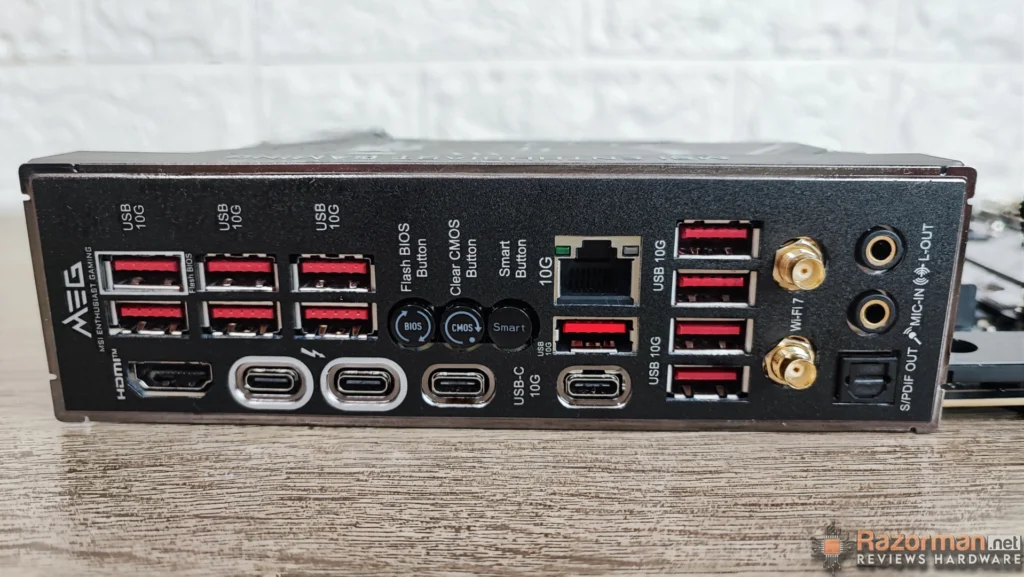

CONEXIONES TRASERAS
Espectacular el panel de conexiones traseras de la placa base que especificamos a continuación:
- 6X USB 10Gbps (Type-A)
- HDMI™ 2.1
- 2X Thunderbolt™ 4 40Gbps (Type-C)
- Botón Flash Bios
- Botón Clear CMOS
- Botón Smart para definir funciones en la BIOS
- 2X USB 10Gbps (Type-C)
- 10G LAN
- 5X USB 10Gbps (Type-C)
- 2X conectores Wi-Fi / Bluetooth
- Conectores jack audio y salida SPDIF digital.

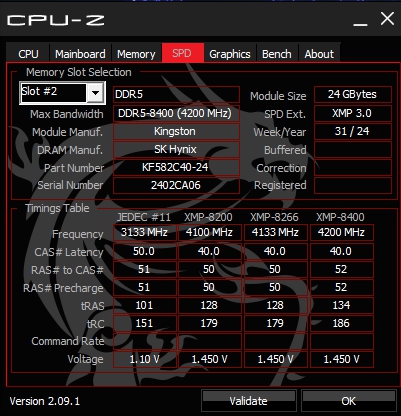

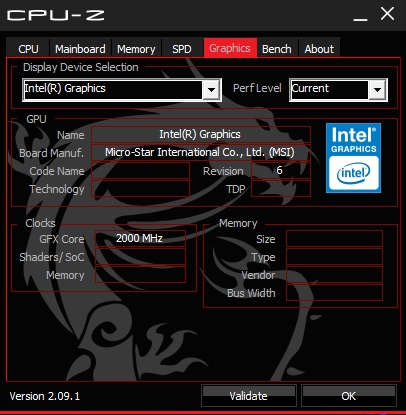

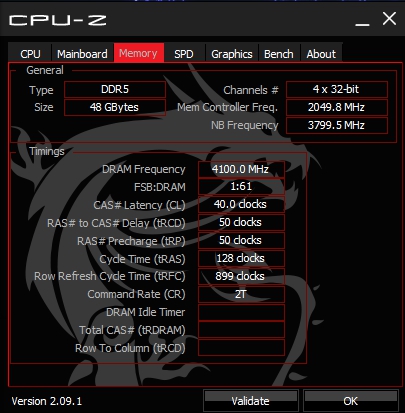

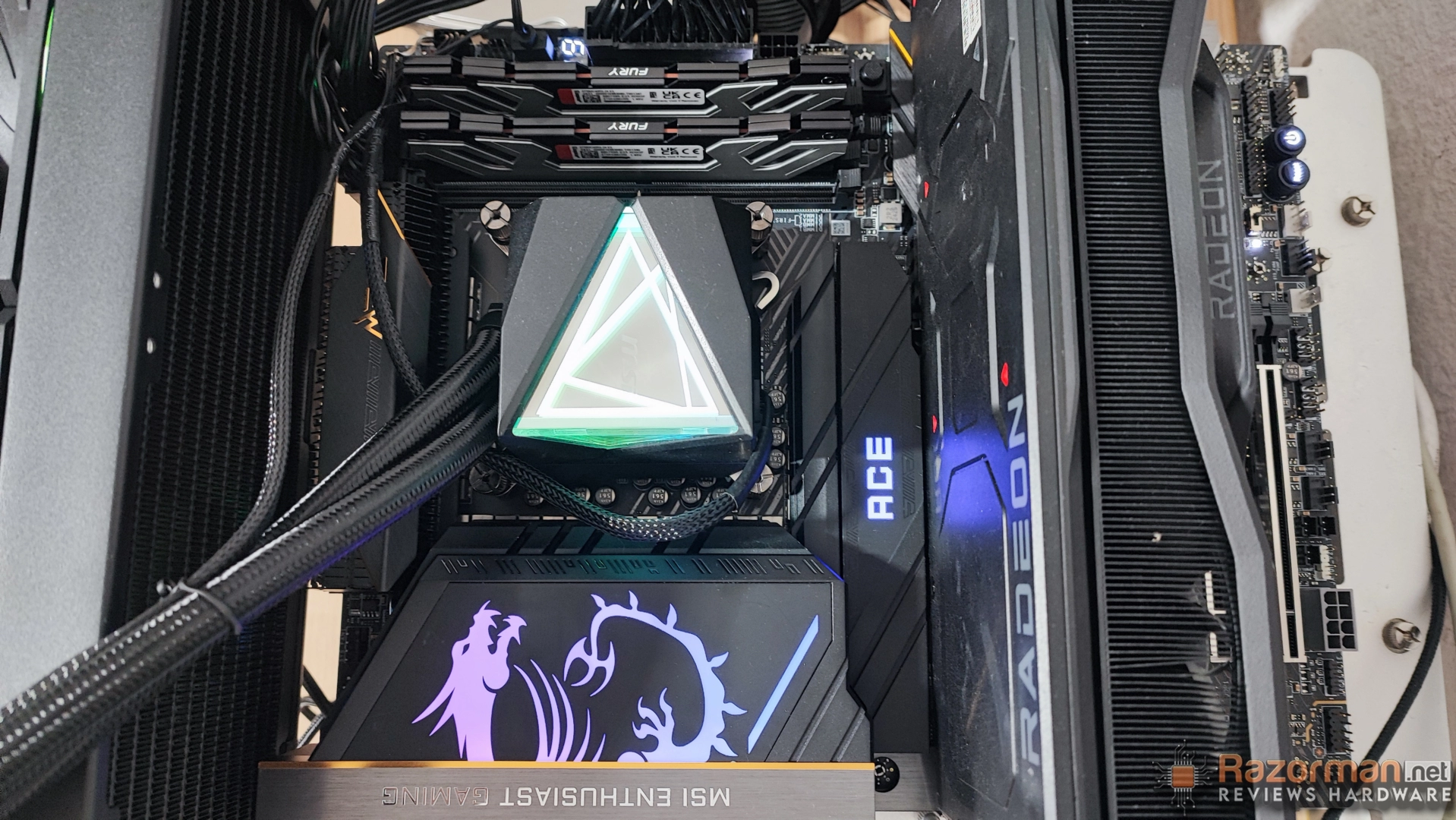

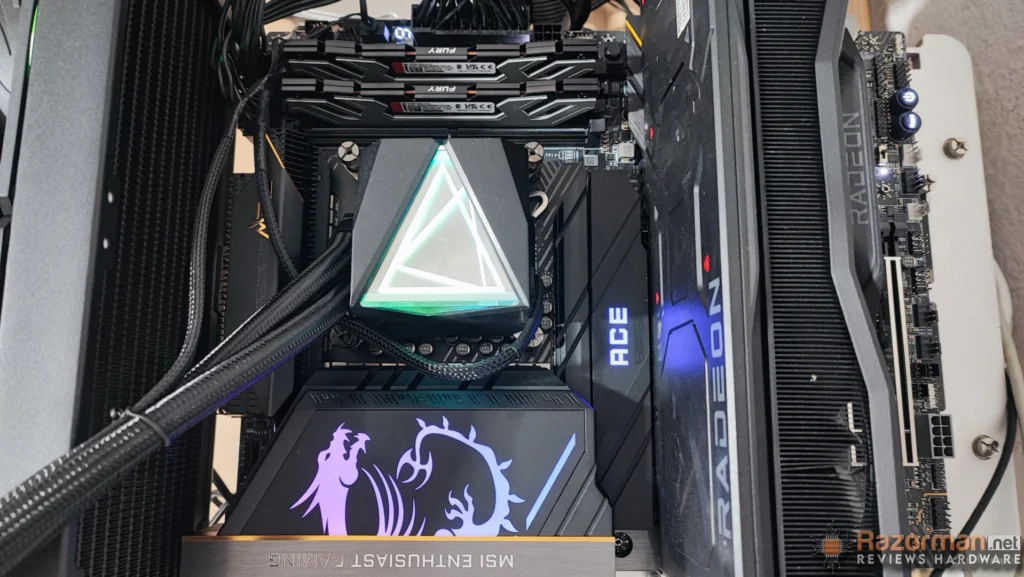

PRUEBAS DE RENDIMIENTO
| PLACA BASE | MSI MEG Z890 ACE |
| MEMORIA | 2X24GB KINGSTON FURY RENEGADE 8400 MHZ |

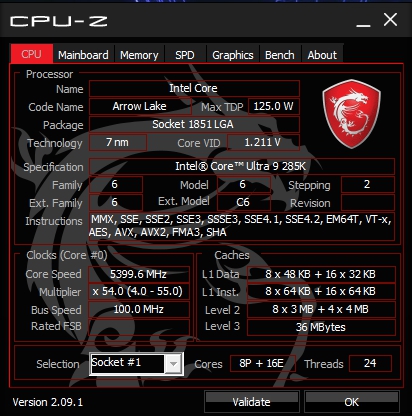

| PROCESADOR | INTEL CORE ULTRA 285KF |
| SISTEMA OPERATIVO | WINDOWS 11 HOME |
| TARJETA GRAFICA | GIGABYTE RADEON RX 7900XT |
| DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
| FUENTE ALIMENTACION | LC-POWER LC1200P |
TEST SINTETICOS

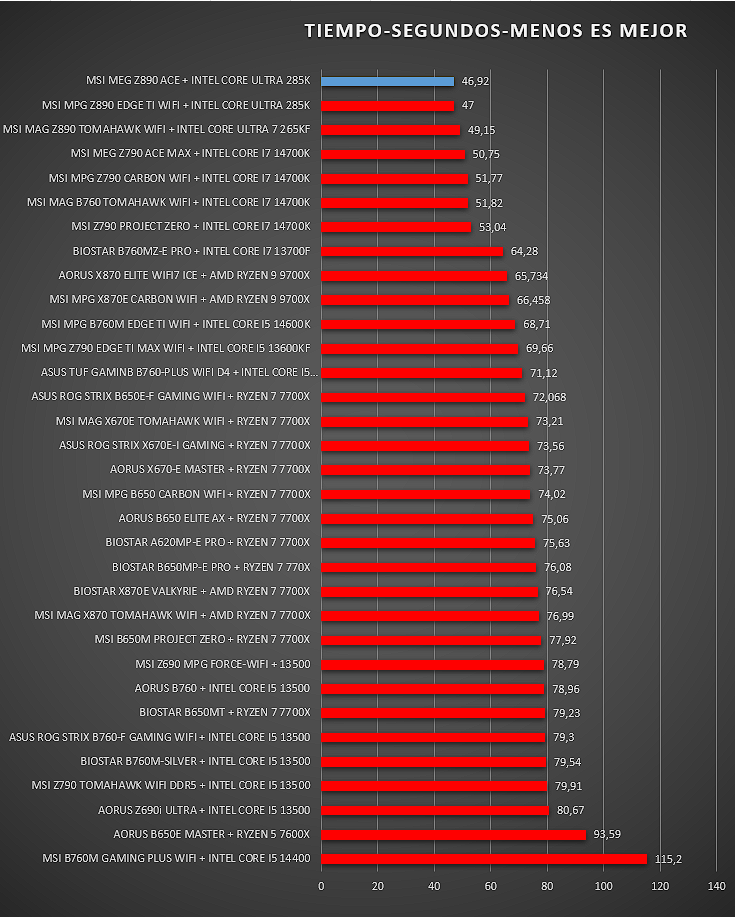

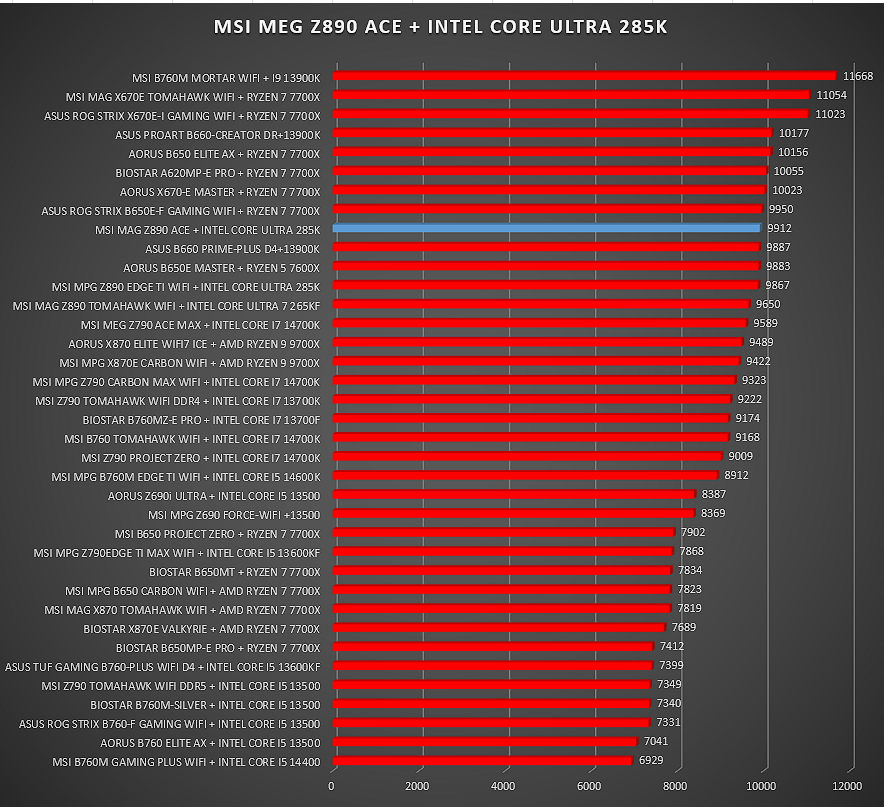

CORONA 1.3

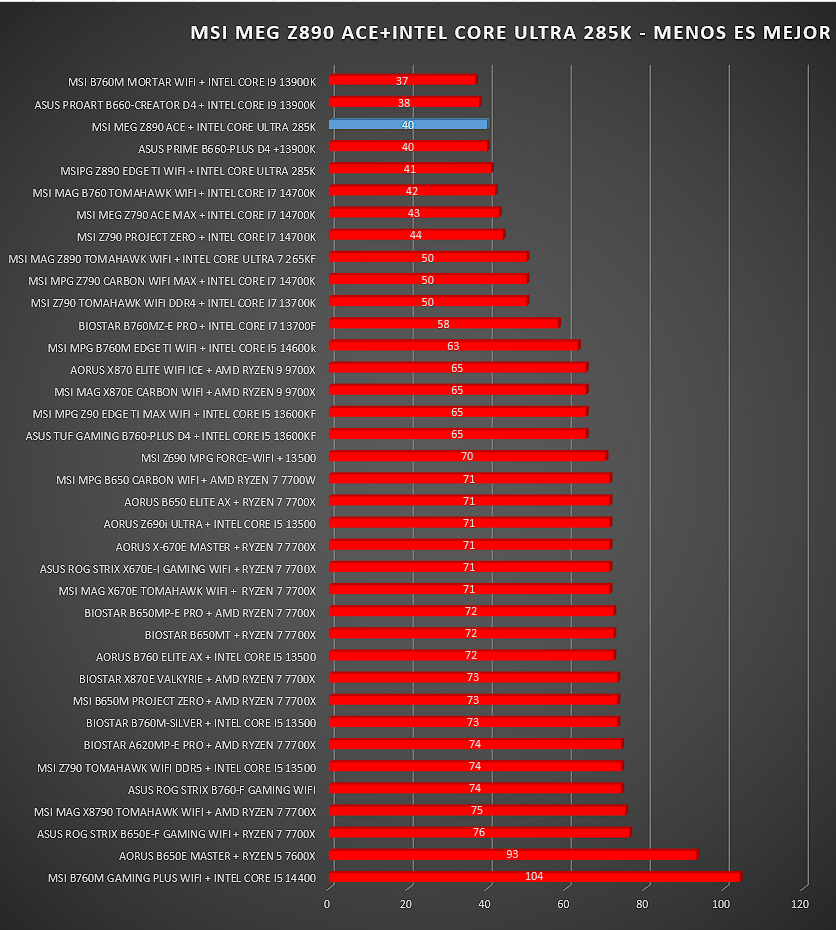

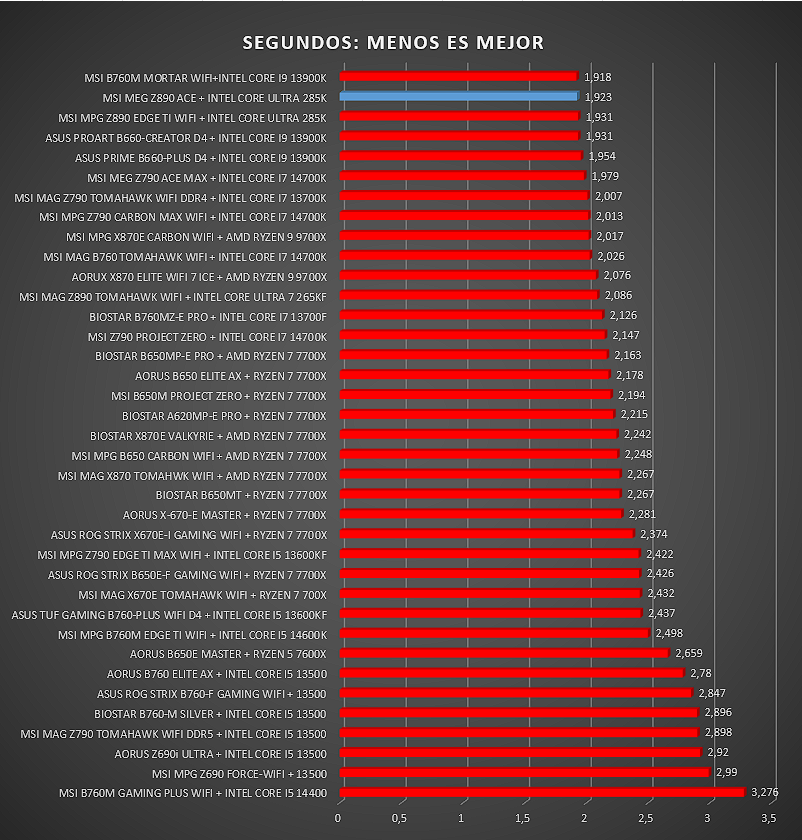

W-PRIME 32 MULTIHILO

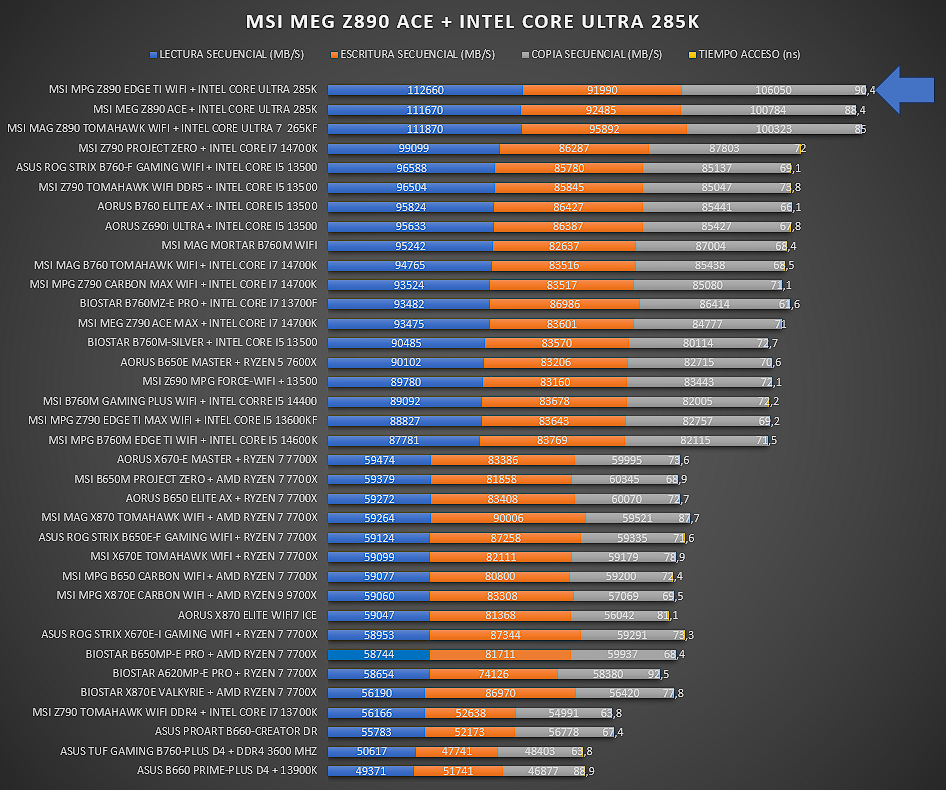

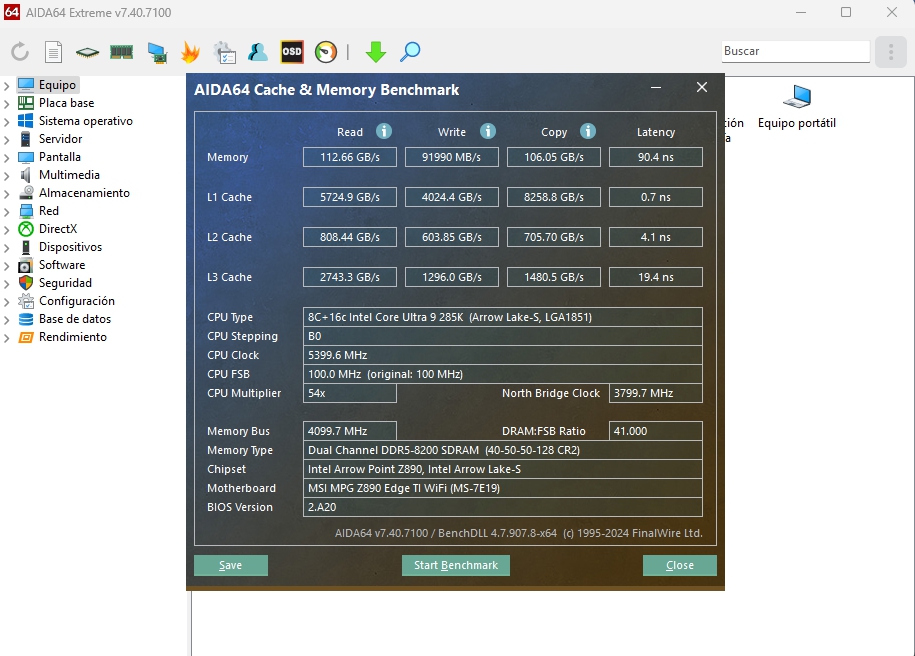

AIDA64: MEMORIA

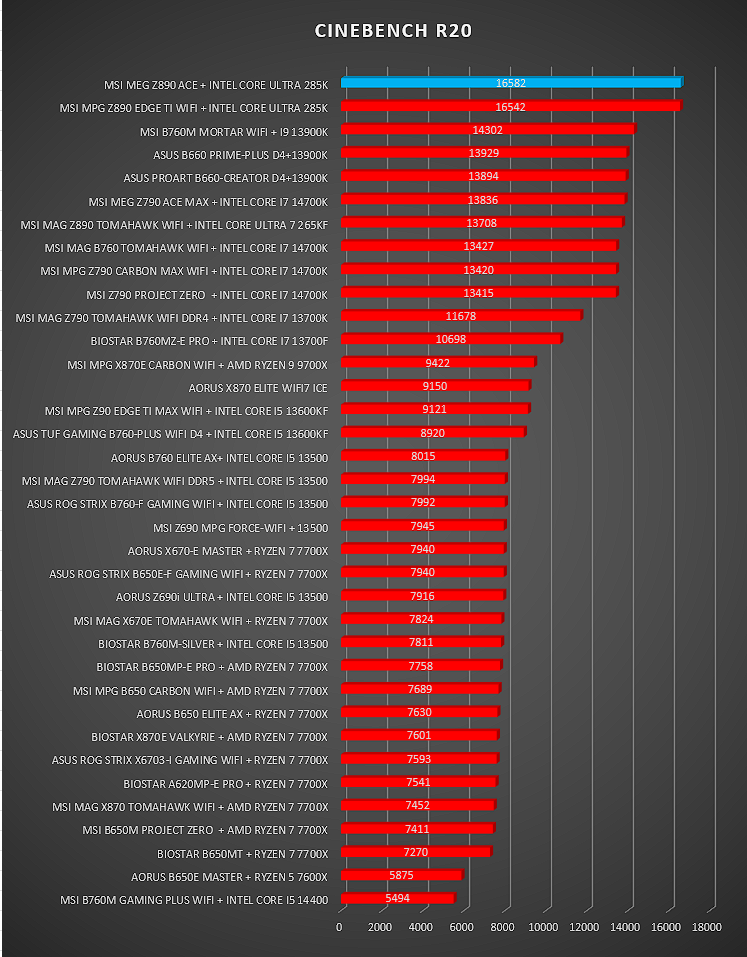

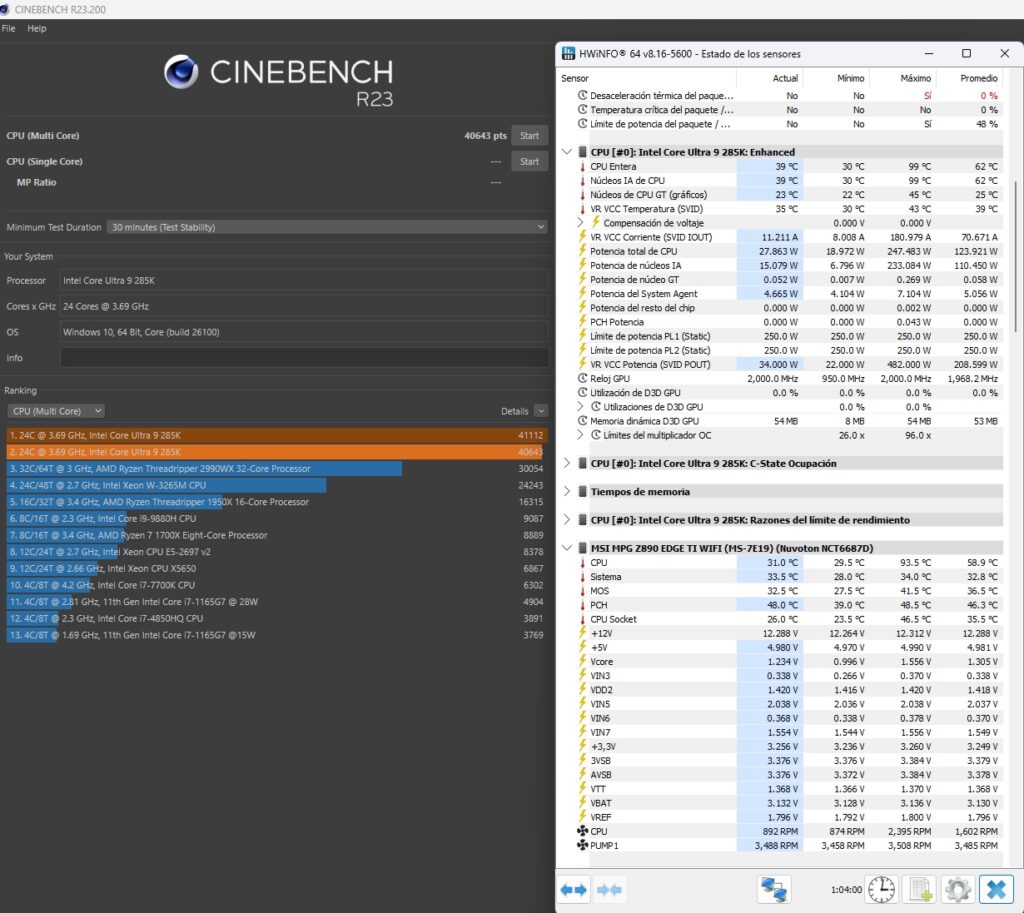

CINEBENCH AR20 Y CINEBENCH R24

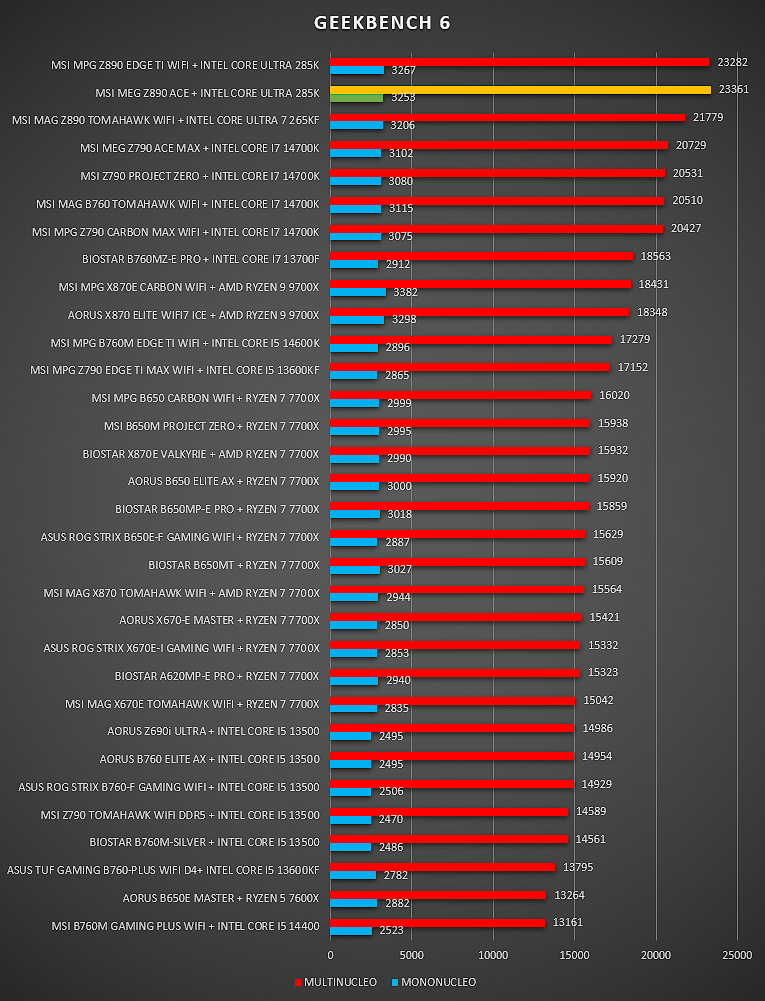

GEEKBENCH 6.3.0

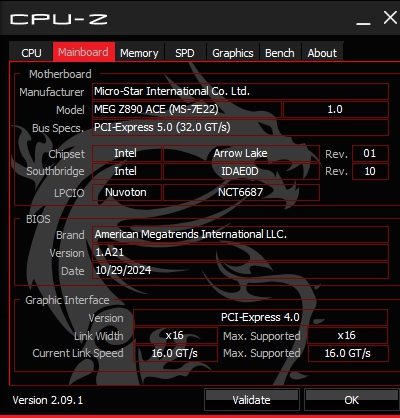

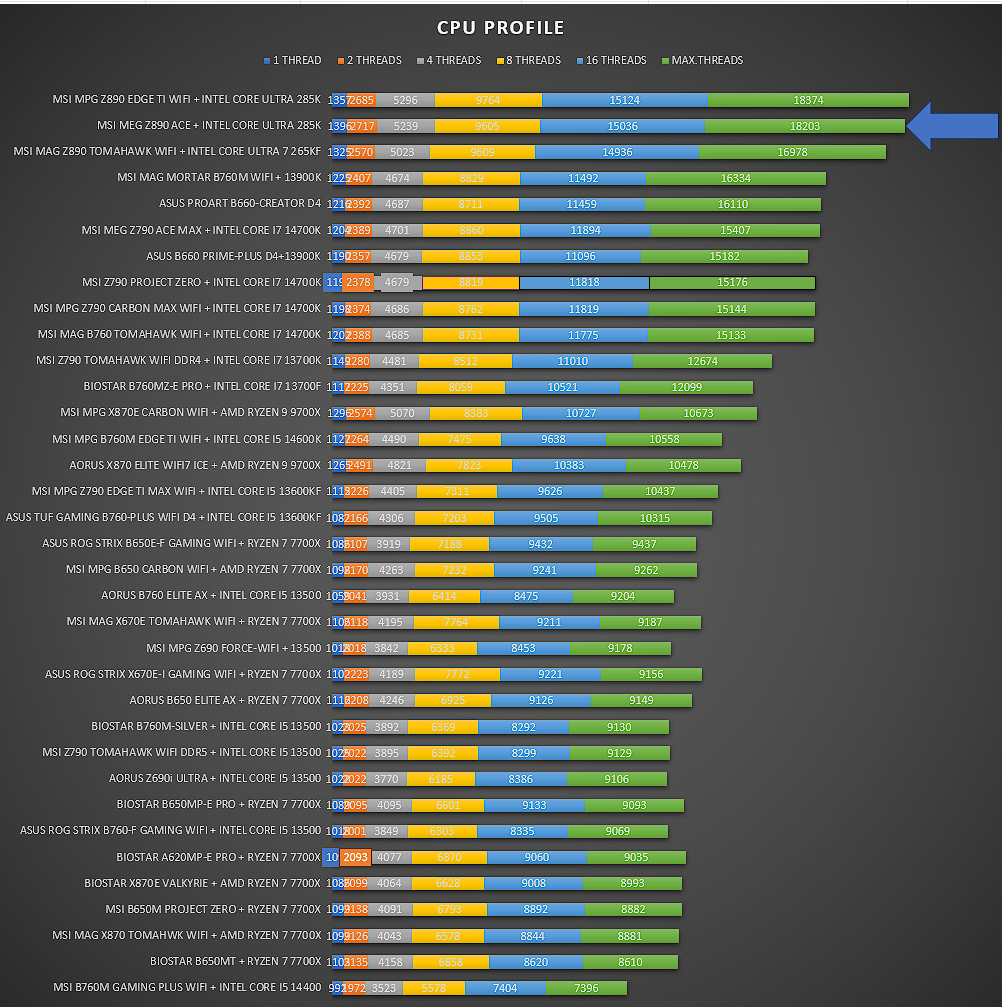

CPU PROFILE
PCMARK 10

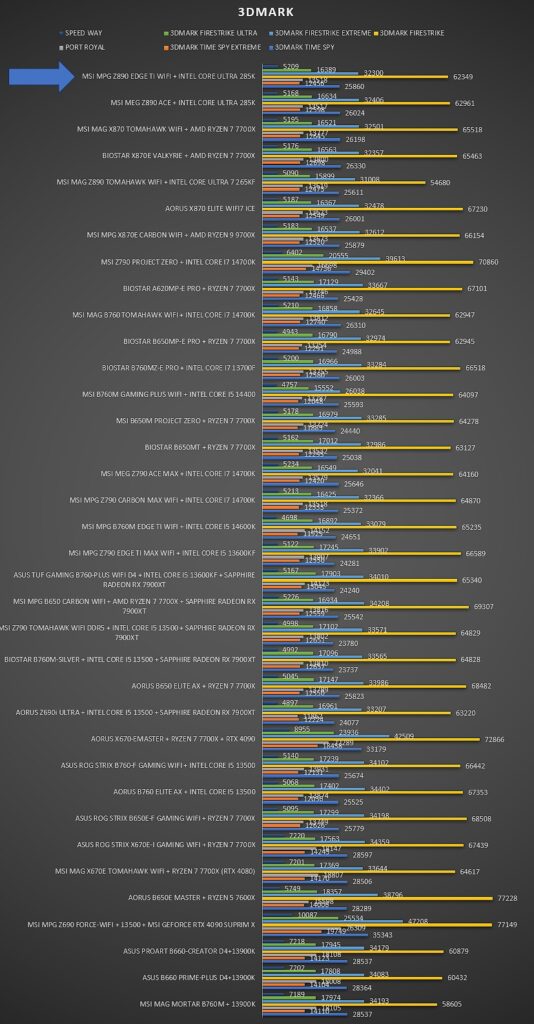

3DMARK
X-264 HD
TEMPERATURAS VRM
Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench OCCT 13.1.7 durante 30 minutos
| Característica | Valor |
|---|---|
| Modelo | MSI MAG Z890 TOMAHAWK WIFI |
| Temperatura VRM Mínima | 27.5ºC |
| Temperatura VRM Máxima | 41.5°C |
CONCLUSIONES FINALES Y PUNTUACION
