Review MSI MEG Z790 ACE MAX

Seguimos probando placas base de MSI y esta vez analizamos una placa base de la gama alta de MSI, con el modelo MSI MEG Z790 ACE MAX, de formato E-ATX, compatible con los últimos procesadores Intel de 14 Generación, DDR5 @ 7800 Mhz, almacenamiento para 5 M.2, Intel^® 2.5Gbps LAN, WiFi 7, y un potente chip de audio Realtek^® ALC4082 Codec

MSI MEG Z790 ACE MAX: REVIEW

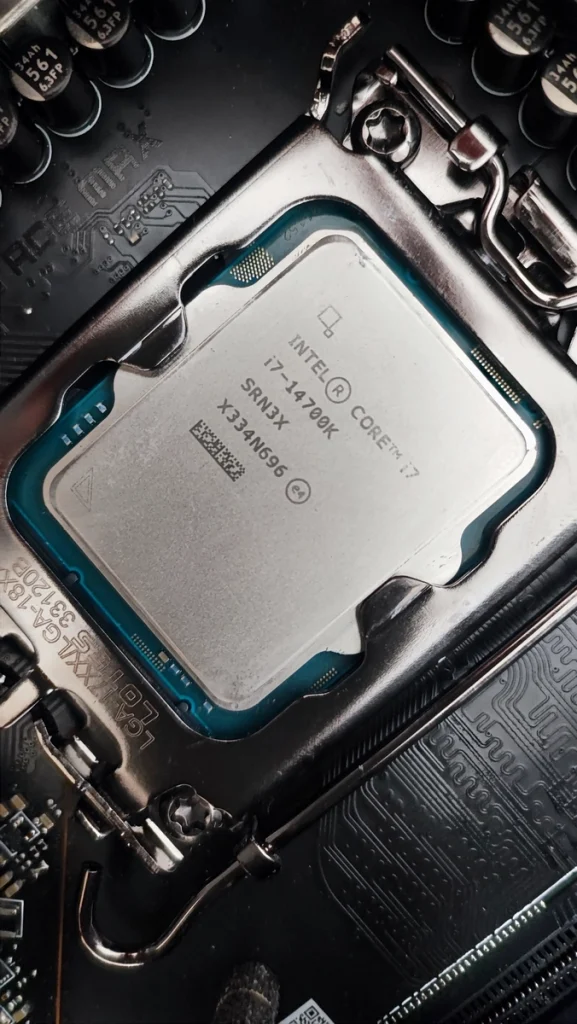

En esta ocasión tenemos que dar las gracias por partida doble a MSI, por cedernos la placa base MSI MEG Z790 ACE MAX para esta review y también por cedernos el procesador Intel Core i7 14700K para la misma:

MSI MEG Z790 ACE MAX: CARACTERISTICAS TECNICAS

UNBOXING Y ACCESORIOS

Una placa base de gama alta como es esta MSI MEG z790 ACE MAX merece una presentación exterior a la altura: una caja de cartón de muy buena calidad con un asa que le da forma de maletín. No se ha escatimado en información técnica a lo largo de los perfiles del embalaje y ni mucho menos en cuanto a imágenes representativas de las principales características de esta placa premium.

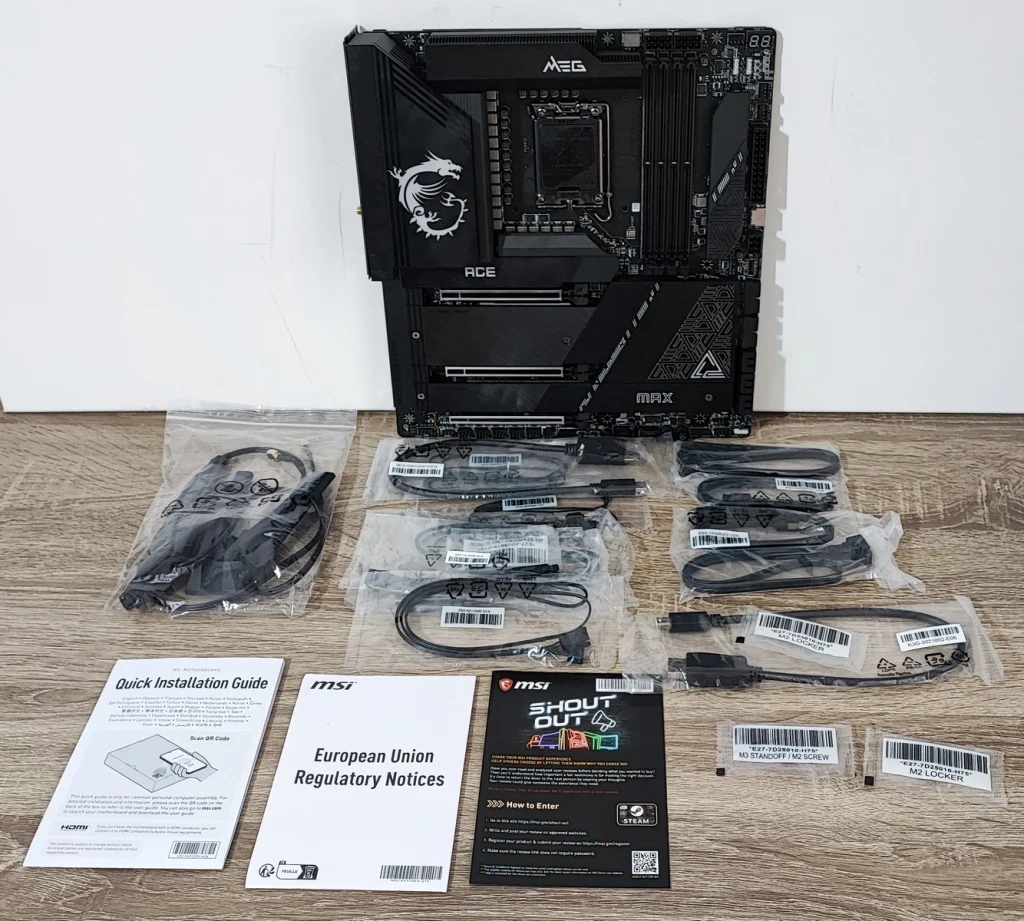

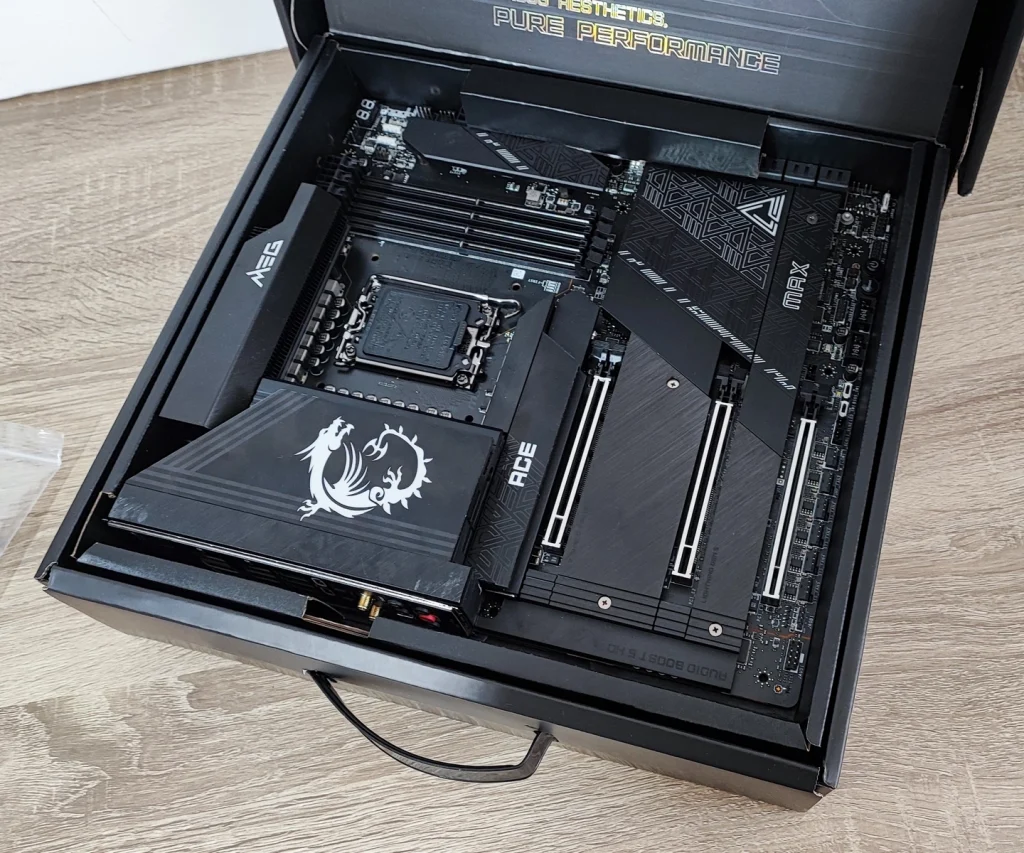

La placa viene colocada sobre un soporte de cartón negro, bajo el cual encontramos el abundantísimo bundle incluido:

• Placa base MSI MEG Z790 ACE MAX
• Antena Wifi
• USB con drivers
• Stickers para organización cables
• 4X Cables SATA
• Cable extensor RGB Rainbow
• Cable Y extensor RGB
• Cable Y extensor RGB y SATA
• Flyers diversos
• Guía instalación Rápida
• Avisos sobre uso en CEE
• Cable conexión EZ frontal
• 2 cables temperatura Termistor
• Tornillos M.2 y EZ M.2
• 2 Cables DP/MiniDP

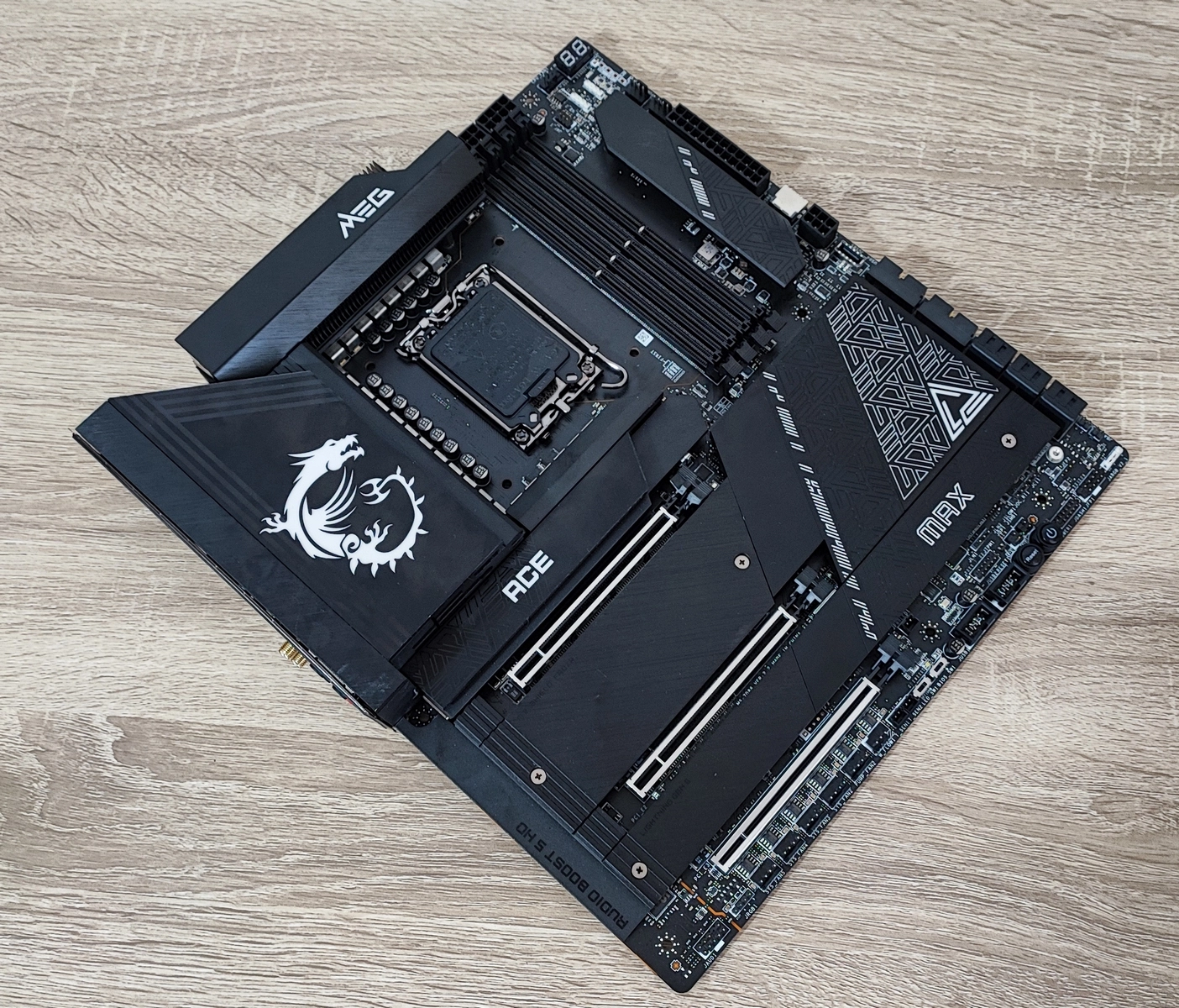

DISEÑO

La gama ACE de MSI es sin duda la gama PREMIUM del fabricante, con un diseño realmente espectacular, sobrio y sumamente elegante, sólo por debajo de la GODLIKE.

Se compone de 2 modelos: ACE y esta versión ACE MAX, donde encontramos todos los gadgets, accesorios y características que la conforman como una placa base de máximo nivel.

La placa base tiene un formato E-ATX, con unas dimensiones de 277mmx304.8mm y un PCB de 8 capas con cobre de 2 onzas, haciendo uso de la tecnología MSI Steel Armor, con puntos extra de soldadura para soportar el peso de las más potentes tarjetas gráficas.

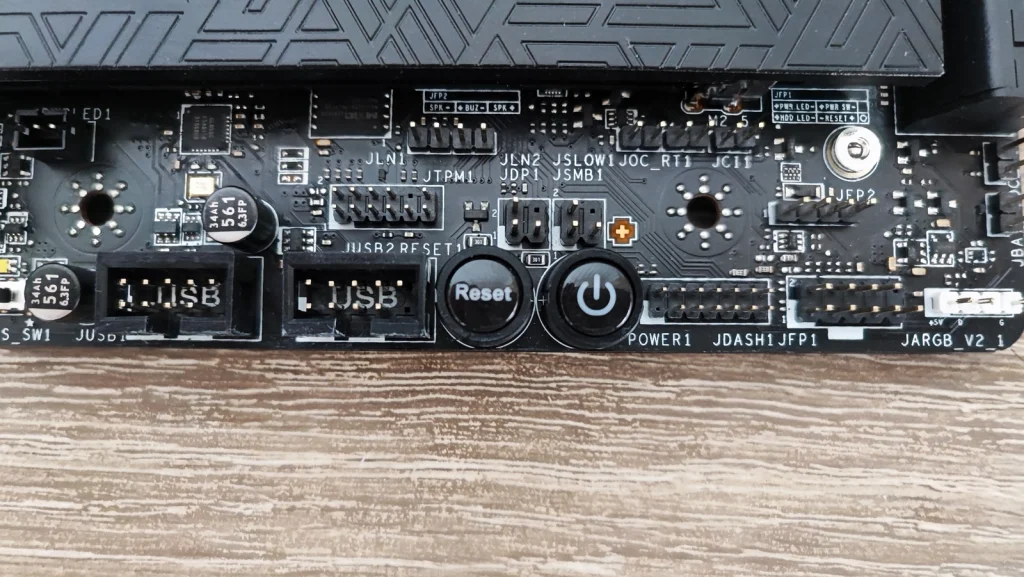

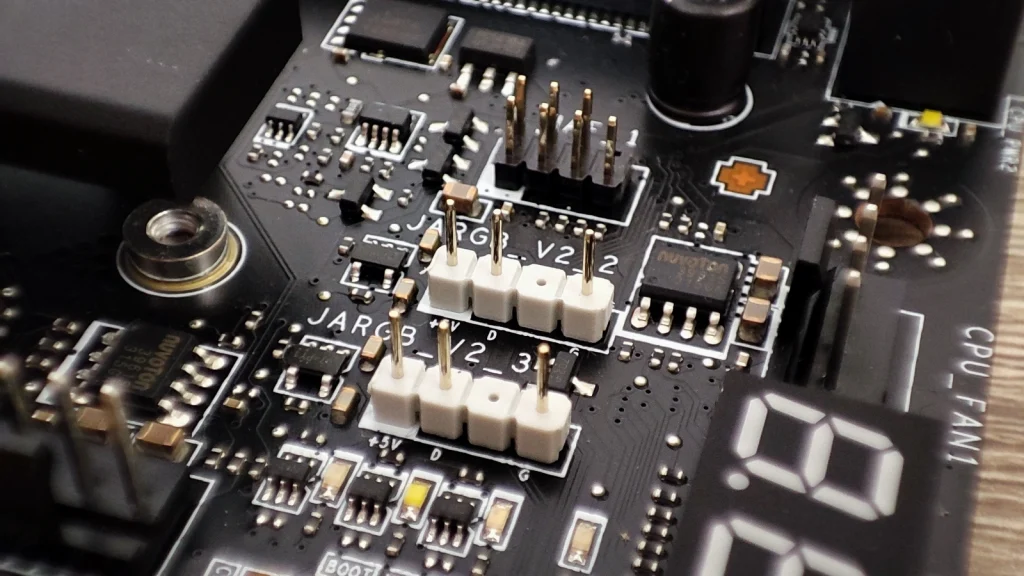

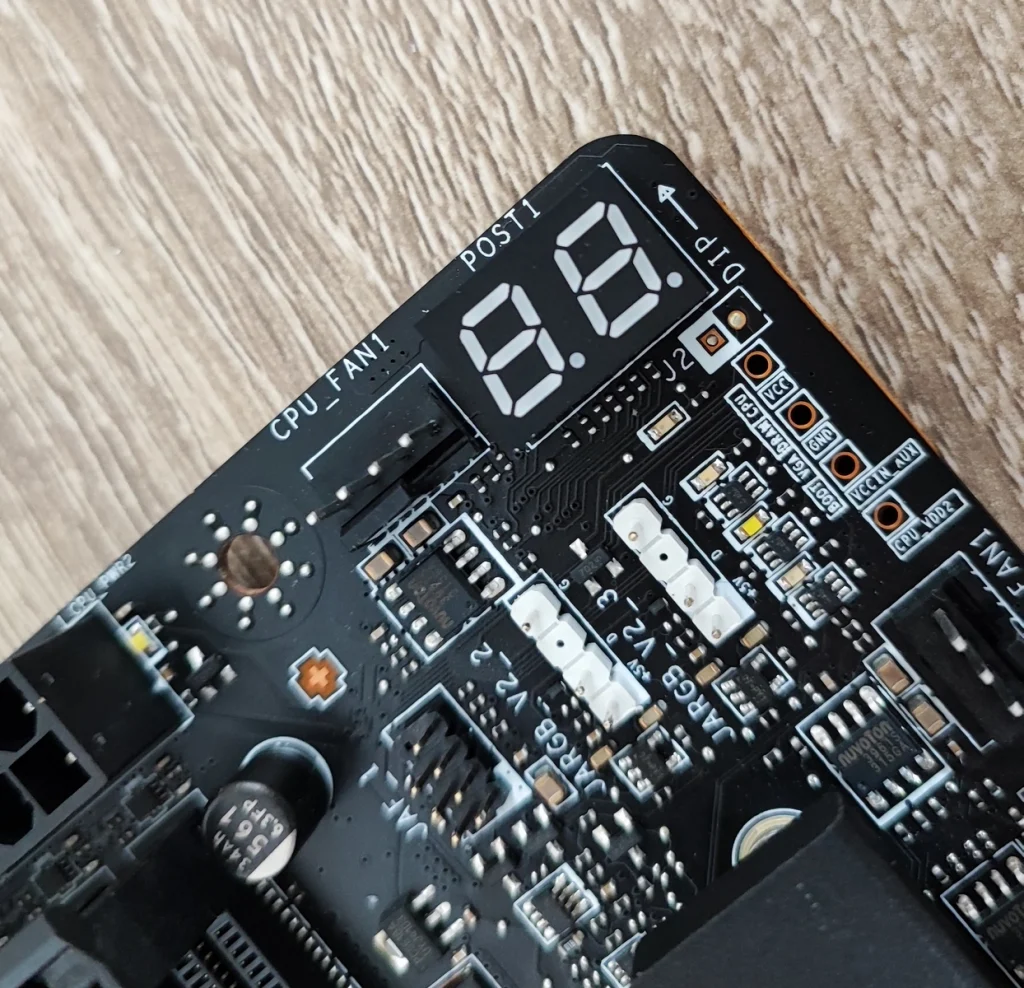

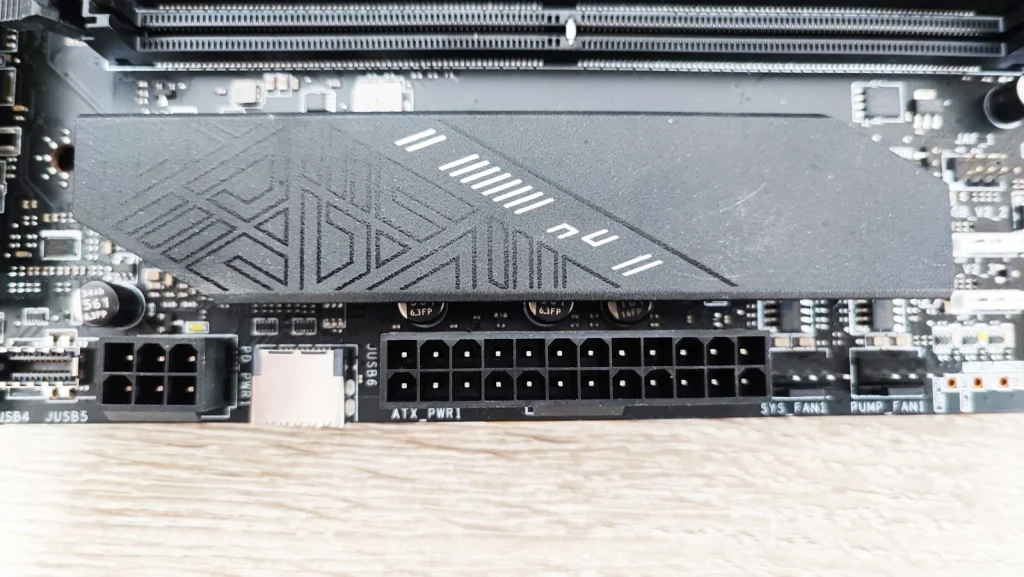

Estos detalles son los que encontramos en placas base de gama muy alta: panel con 2 dígitos DEBUG LED, 4 LED Debug Led que nos informan sobre fallos en el arranque de la CPU, memoria, gráfica o boot. Conectores ARGB variados y botón de apagado/encendidoy RESET, además de conectores para medir directamente la temperatura de la placa base.

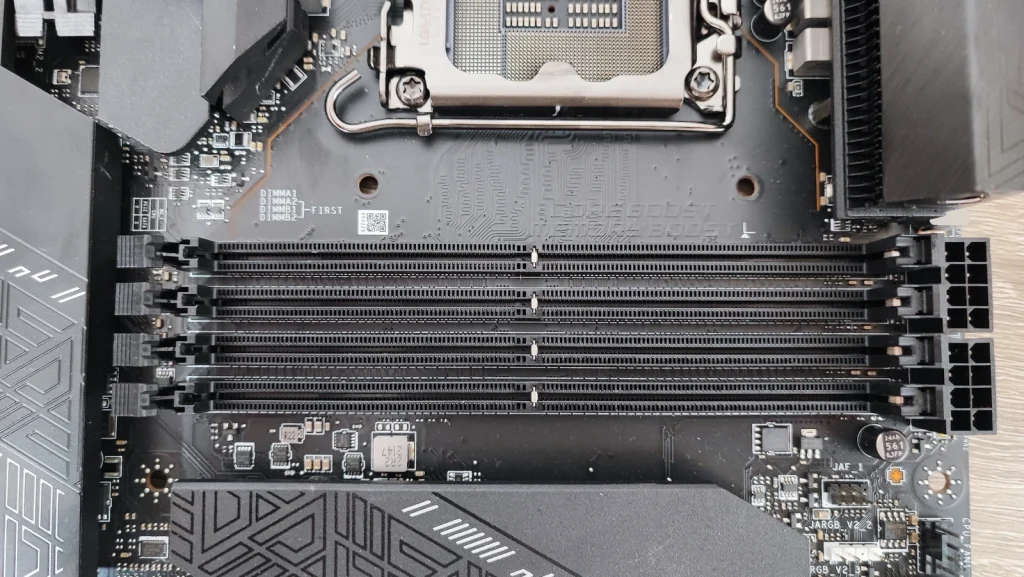

MEMORIA DDR5

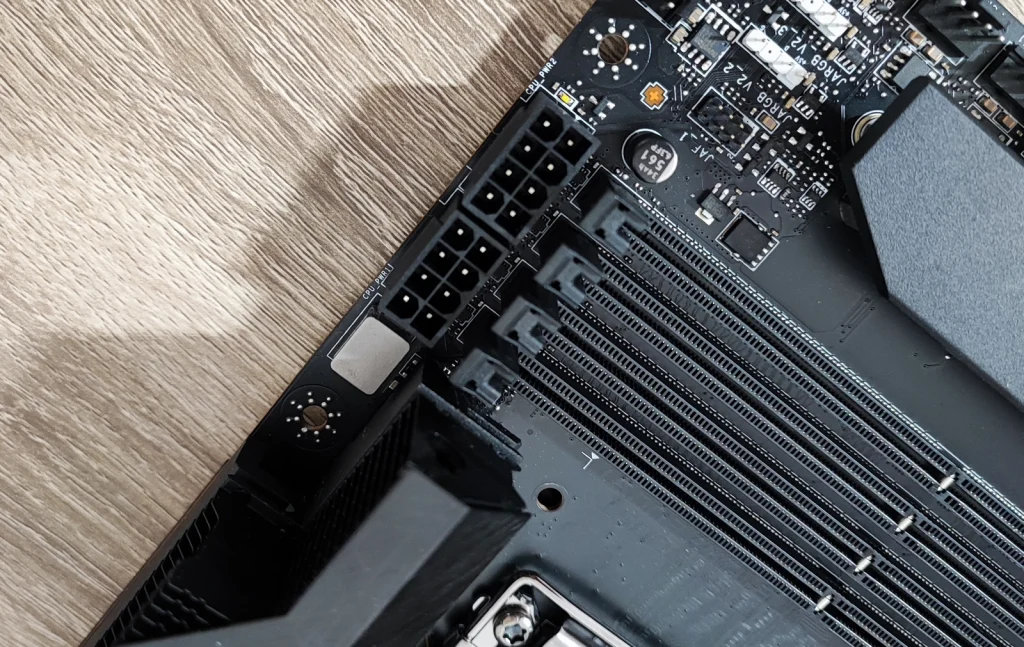

La placa cuenta con 4 ranuras UDIMM para la instalación de memoria DDR5 – hasta 192 GB de capacidad – con una frencuencia de 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz y soporte de los perfiles Intel^® XMP3.0 OC en BIOS, con doble controladora de doble canal.

VRM

El VRM en este modelo es de lo más potente que hay en el mercado para placas base y es necesario para la demanda energética del más poderoso Intel Core i9-14900K que sobrepasa los 340W de consumo.

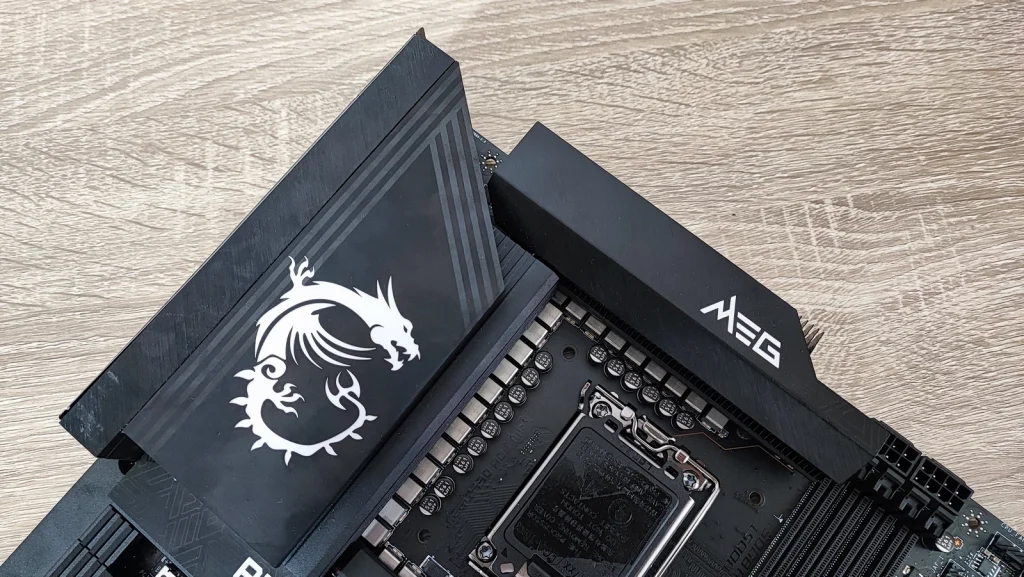

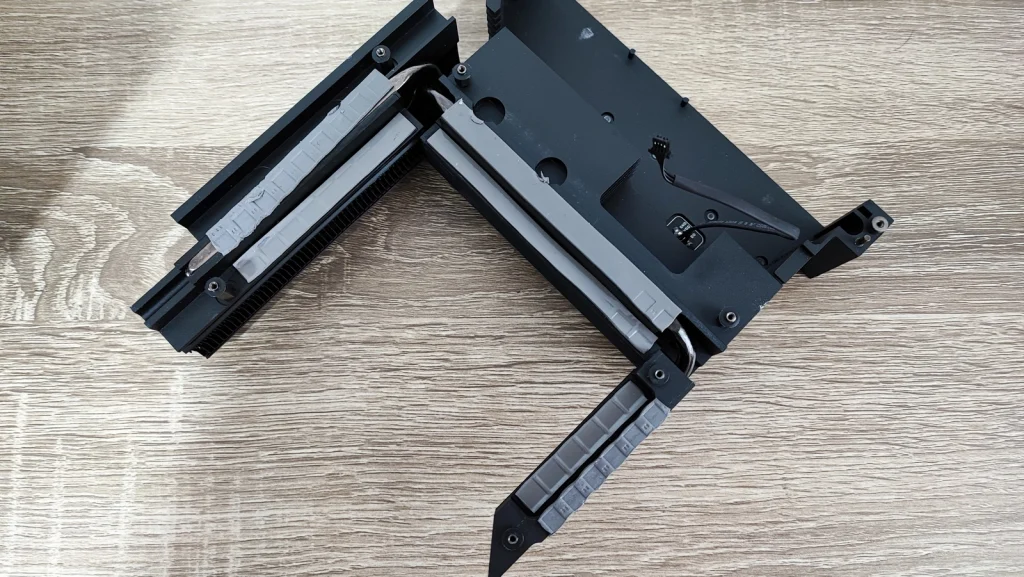

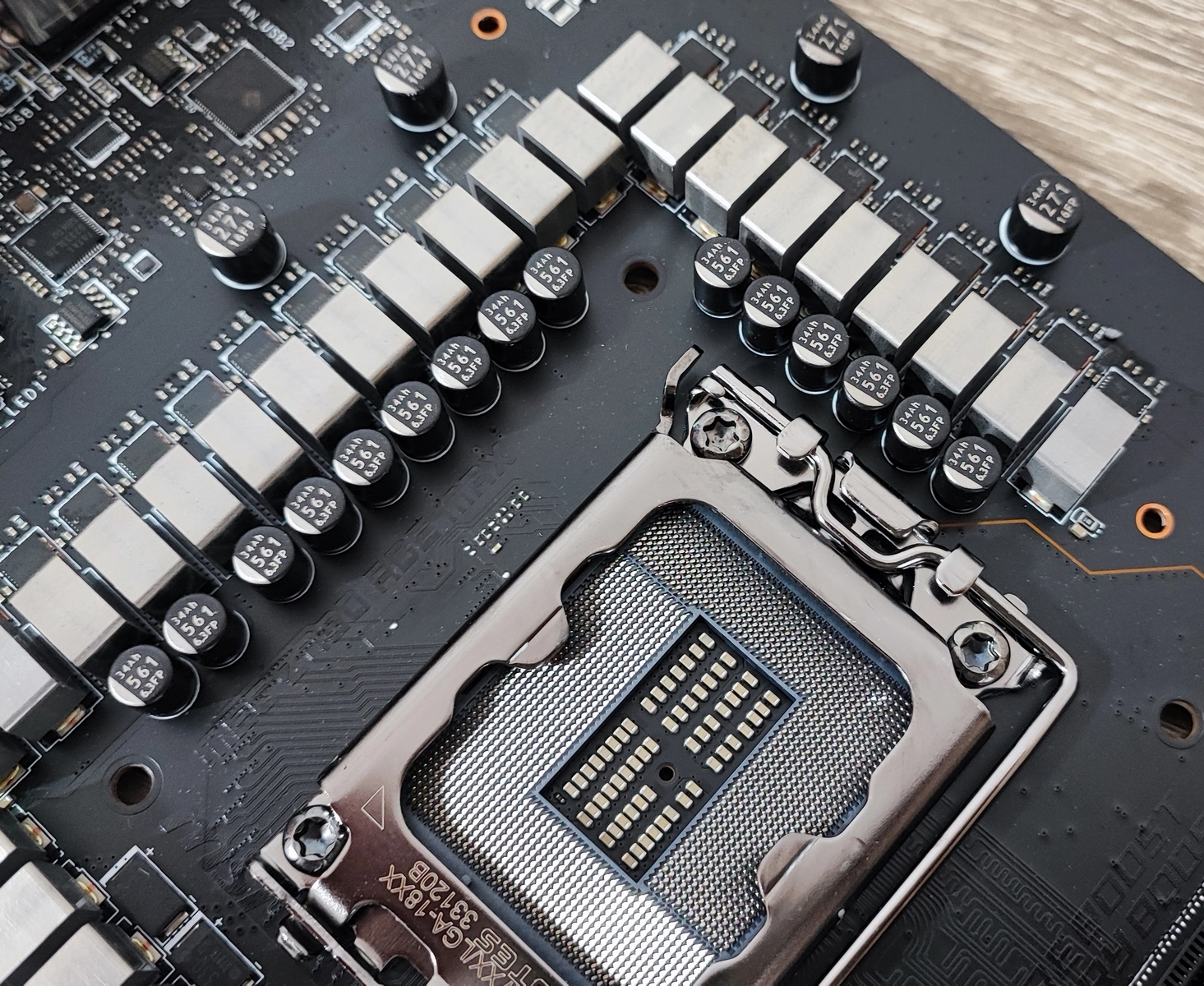

El VRM consta de 24 fases + 1 GT + 2 AUX, de 105A y unos sobredimensionados disipadores de aluminio unidos por un heatpipe de cobre niquelado de 6mm, los cuales reciben el calor a través de unas gruesas almohadillas térmicas de 7W/mk

Cuenta con un doble conector de 8+8 pines , siendo estos pines sólidos para una mejor estabilidad.

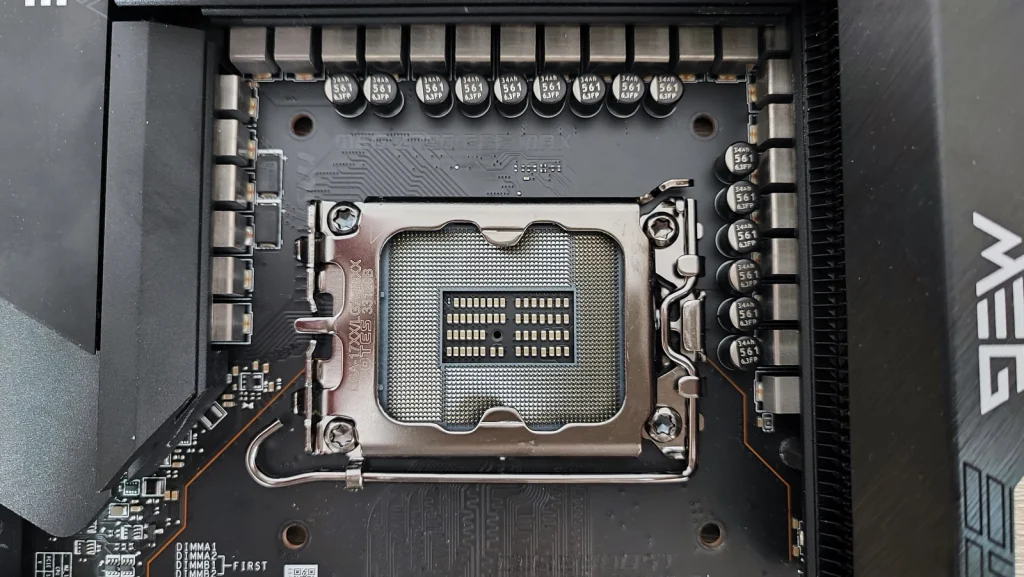

SOCKET LGA 1700

La placa soporta 3 generaciones de procesadores Intel: 12/13/14 Generación, siendo la última generación esta la que hará uso del socket LGA 1700.

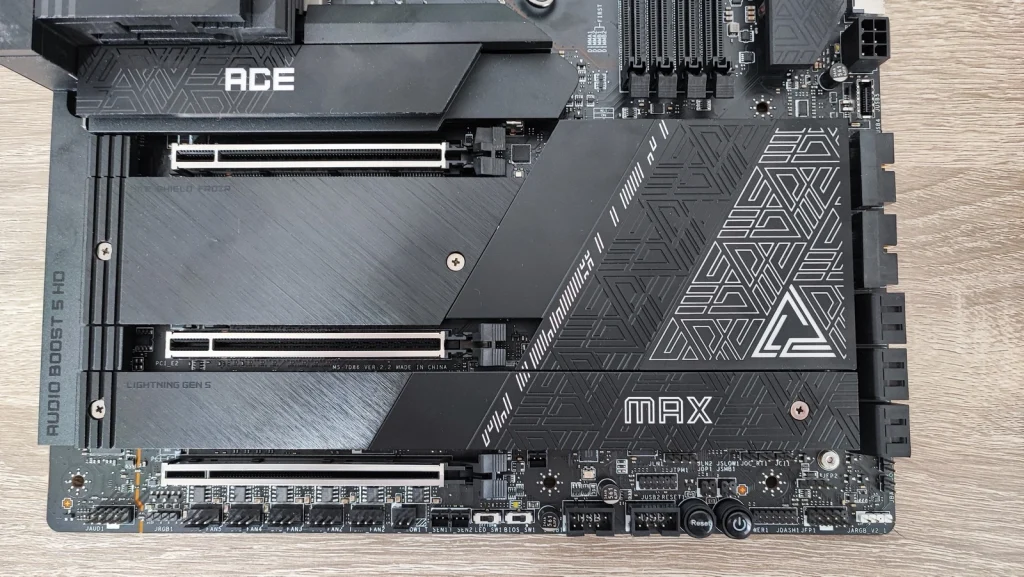

SLOTS PCI Y M.2

El apartado de conectividad y almacenamiento está realmente al máximo nivel que podemos encontrar, con esta configuración

Cuenta con un total de 3 slots PCI-E:
PCI_E1 Gen PCIe 5.0 con soporte hasta 16X (Conectado a CPU)
PCI_E2 Gen PCIe 4.0 con soporte hasta 8X (Conectado a CPU)
PCI_E3 Gen PCIe 4.0 con soporte hasta 4X (Conectado a Chipset)

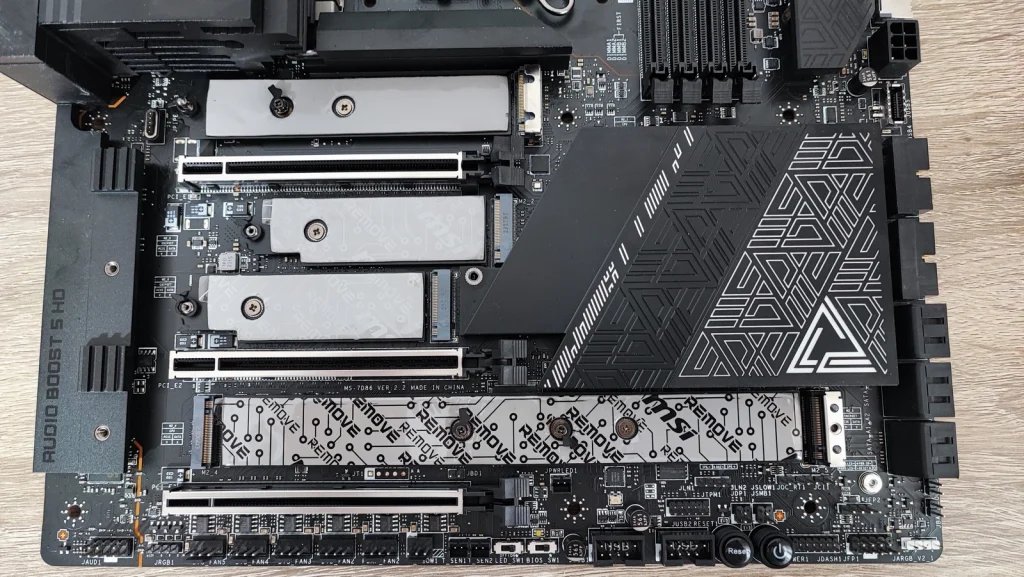

También dispone de 5 conexiones M.2 con esta configuración

M.2_1 (Conectado a CPU) con soporte PCIe 4.0 x4 , compatible con dispositivos con formato 22110/2280/2260
M.2_2 (Conectado a Chipset) con soporte PCIe 4.0 x4 , compatible con dispositivos con formato 2280/2260
M.2_3 (Conectado a Chipset) con soporte PCIe 4.0 x4 / SATA , compatible con dispositivos con formato 2280/2260
M.2_4 (Conectado a CPU) con soporte PCIe 5.0 x4 , compatible con dispositivos con formato 2280
M.2_5 (Conectado a Chipset) con soporte PCIe 4.0 x4 , compatible con dispositivos con formato 22110/2280/2260

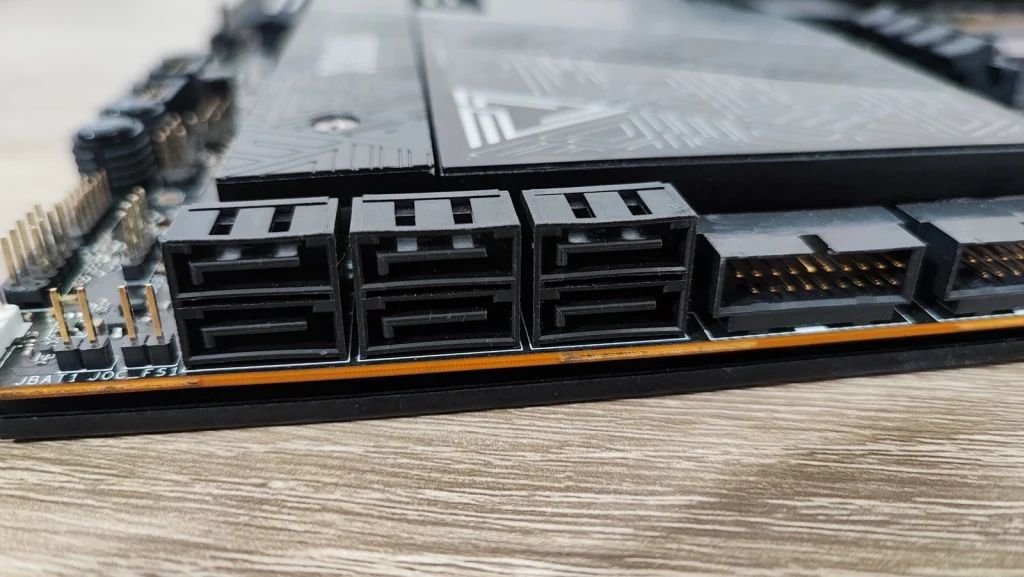

Además cuenta con 6 conectores SATA 6 G y soporte RAID 0, RAID 1, RAID 5 y RAID 10 tanto para dispositivos de almacenamiento SATA como M.2 NVMe.

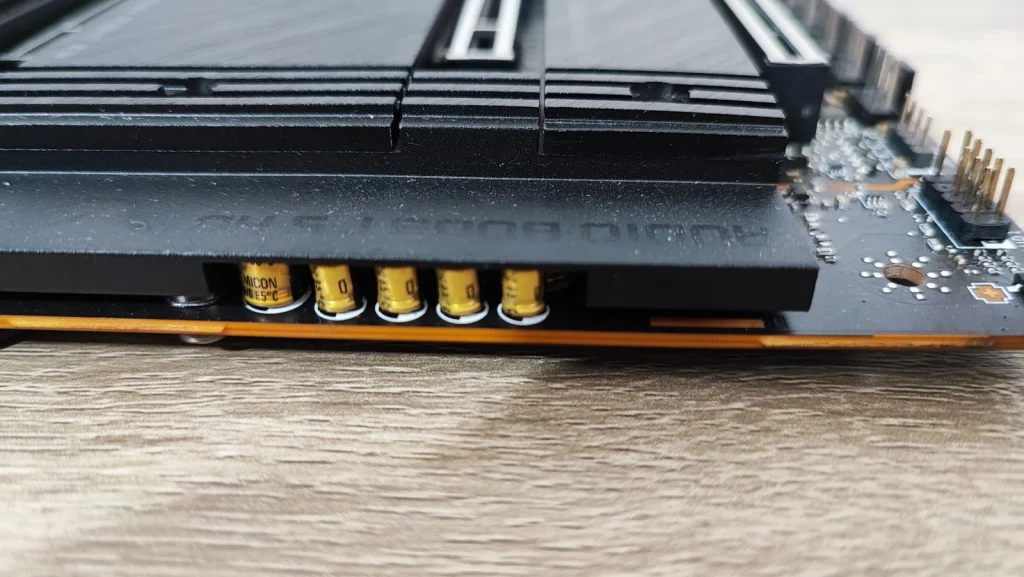

SONIDO

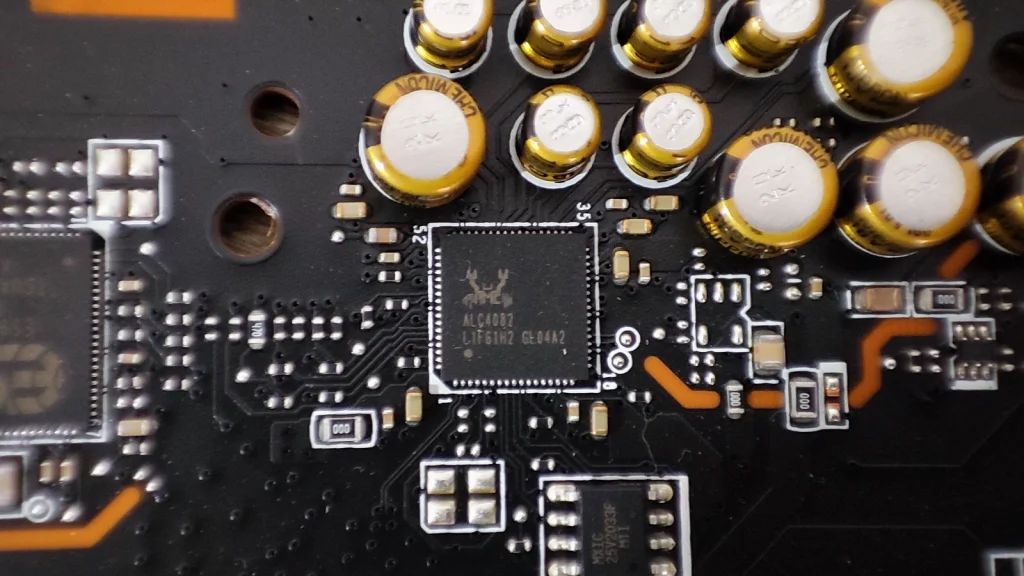

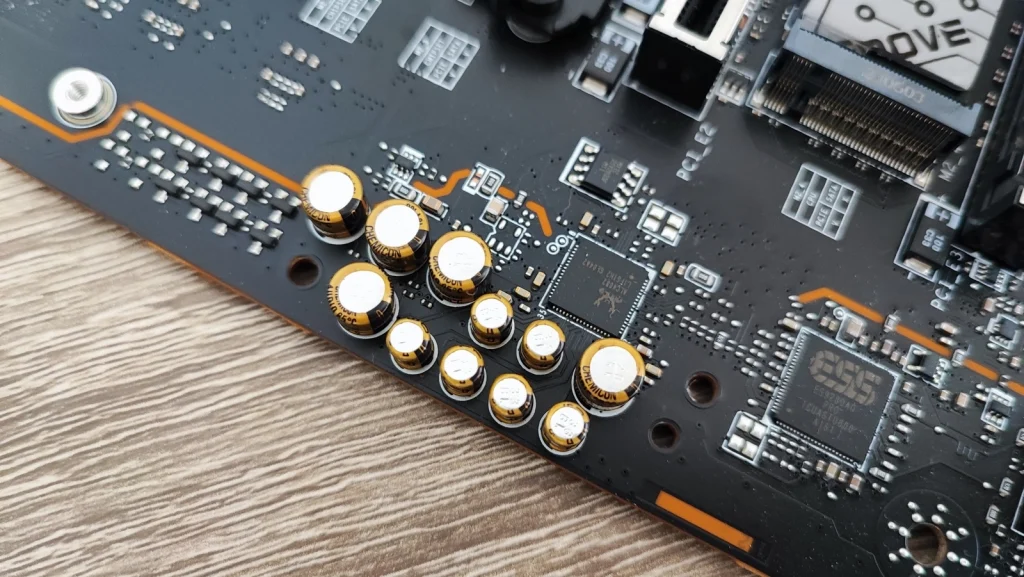

El sonido está confiado a un códec Realtek^® ALC4082, con capacidad para Audio de Alta Calidad 7.1 y soporte en el panel frontal para reprodución hasta 32Bit/384 Khz.

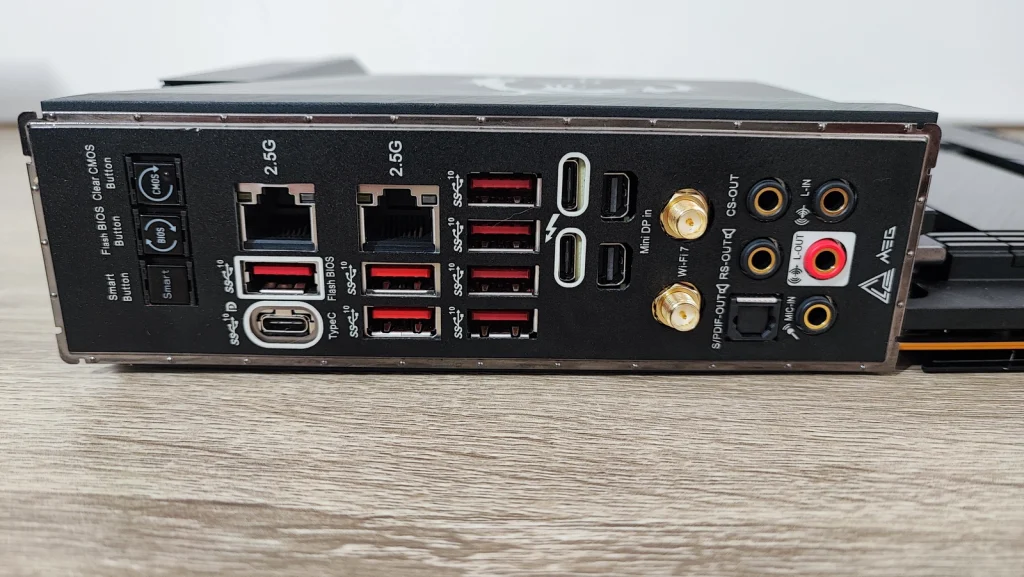

CONEXIONES TRASERAS

Uno de los paneles de conexiones traseras más potentes que hemos visto:

• Botón Clear CMOS
• Botón Flash BIOS
• Smart Buton
• 2.5G Lan
• USB 3.2 Gen 2 10Gbps (Type-A)
• USB 3.2 Gen 2 10Gbps (Type-C Display port)
• 2.5G Lan
• 2X USB 3.2 Gen 2 10Gbps (Type-A)
• 4X USB 3.2 Gen 2 10Gbps (Type-A)
• 2X Thunderbolt 4 40Gbps (Type-C)
• 2X Entrada Mini DisplayPort

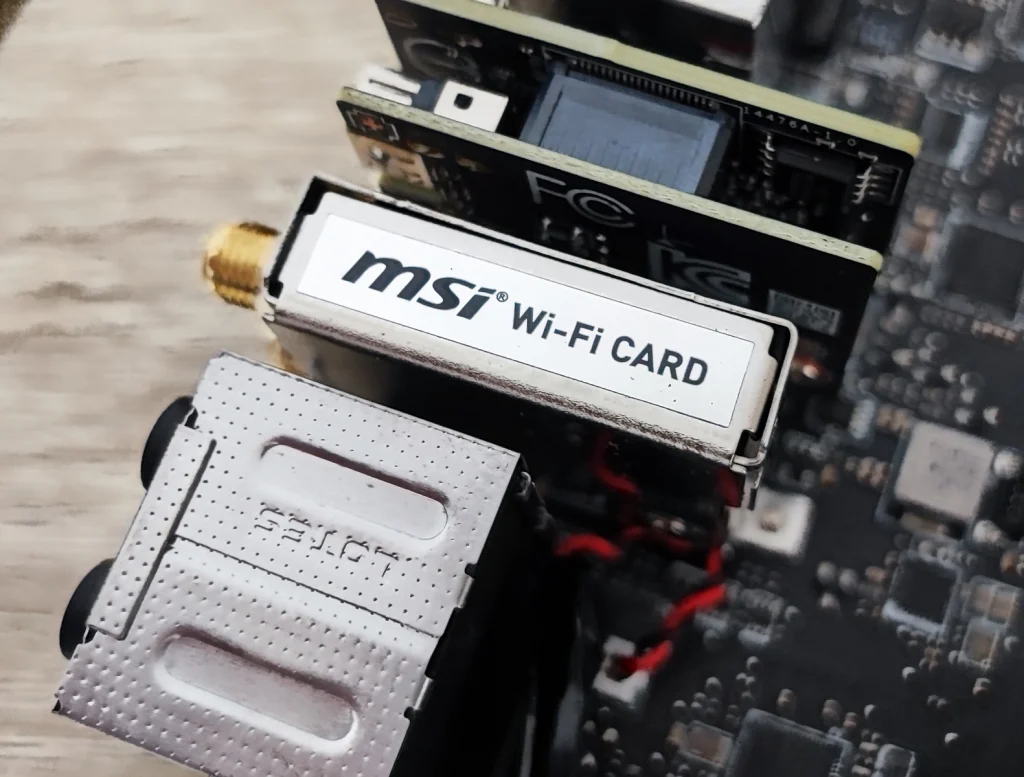

• Doble conector antena
• 5 conectores jack audio y salida Optica SPDIF

SOFTWARE

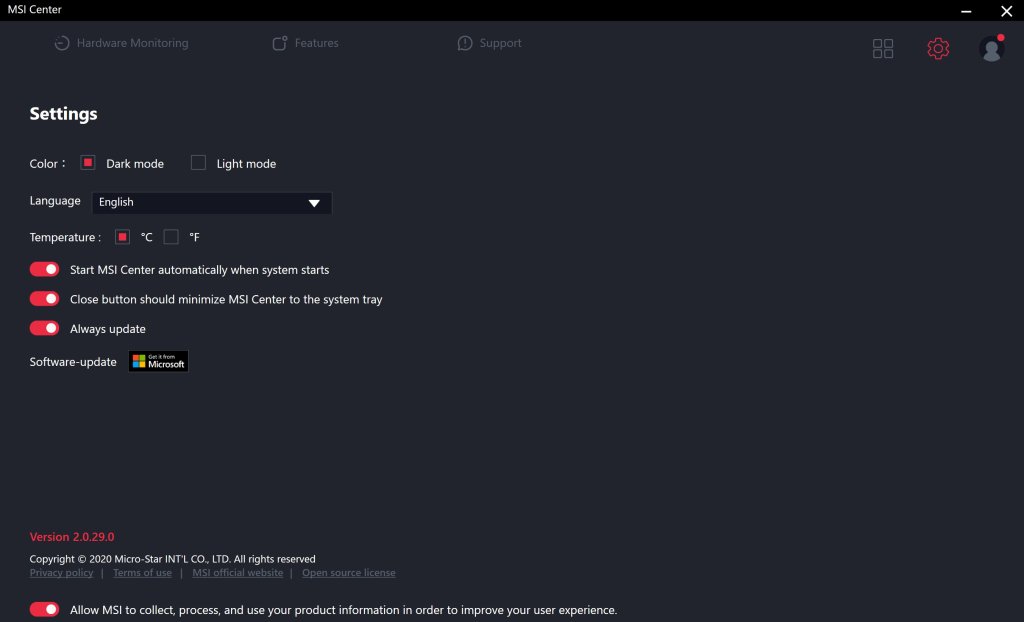

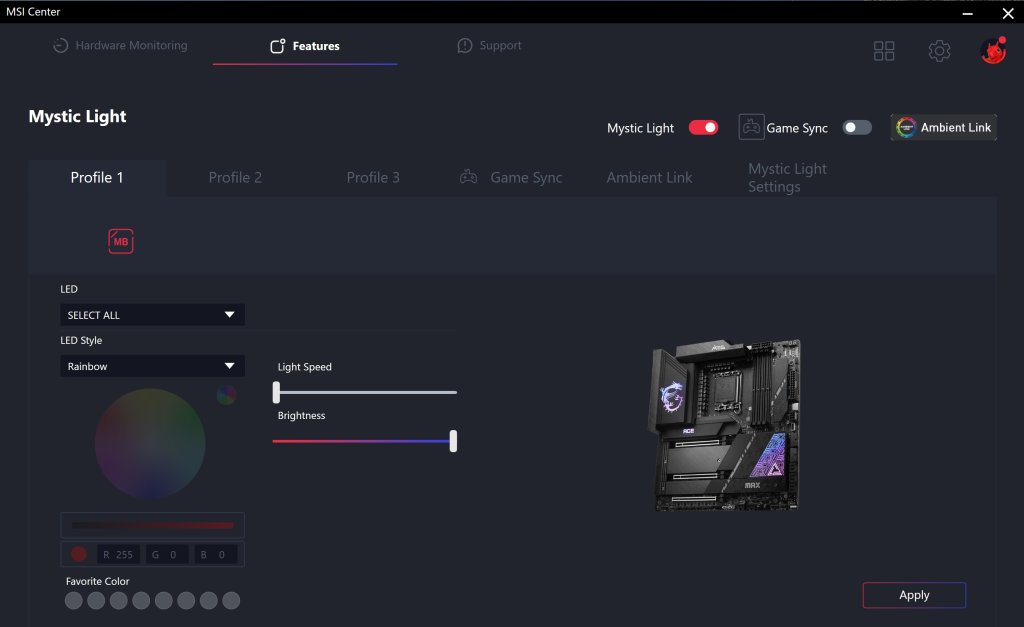

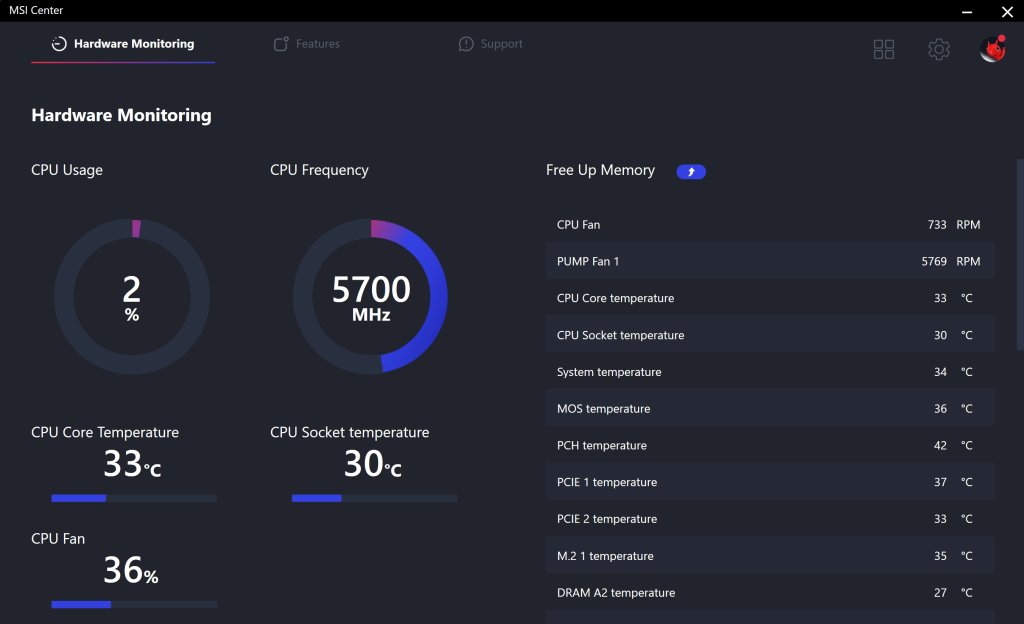

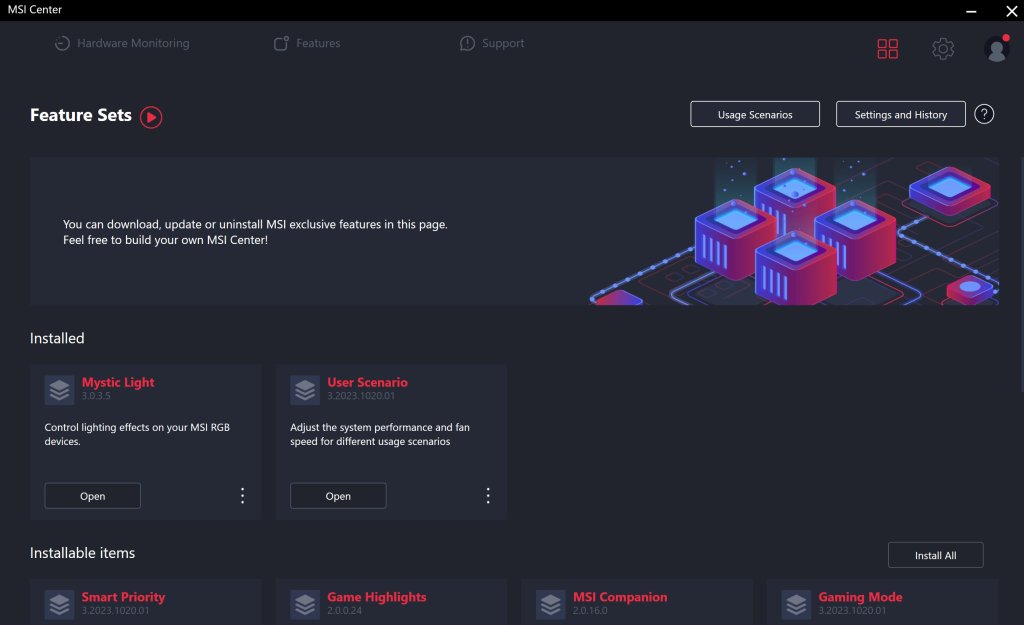

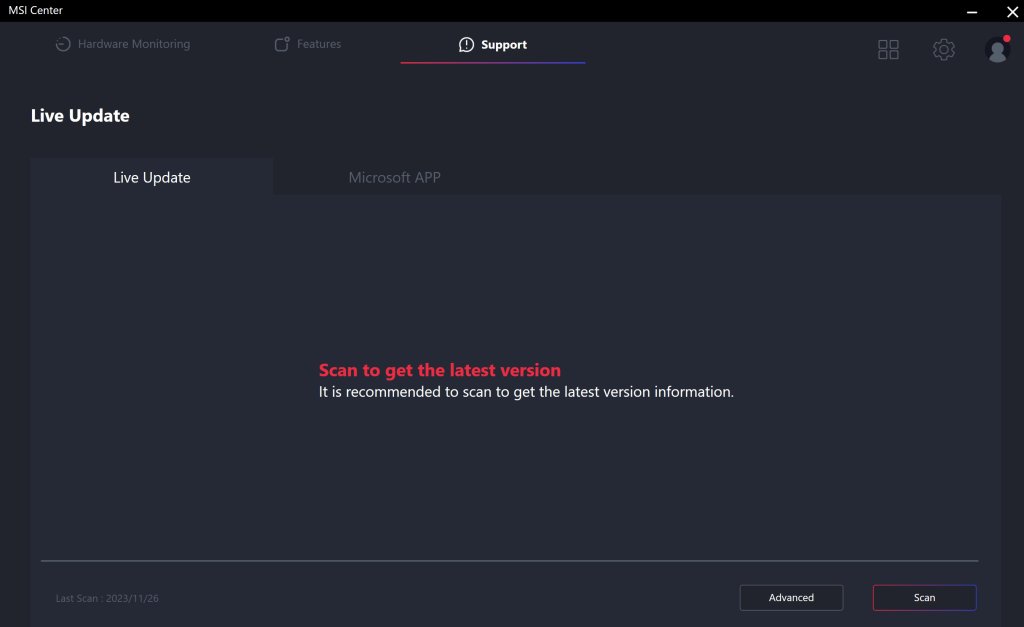

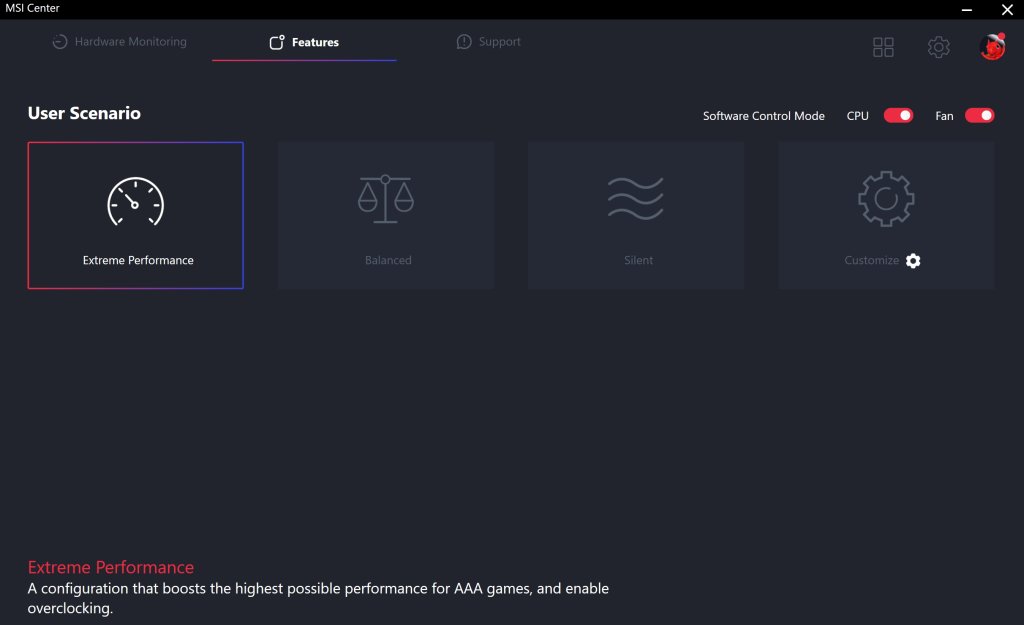

La unidad USB que se incluye en el bundle permite la instalación de todos los drivers y utilidades necesarios para el funcionamiento de la placa. Por supuesto, MSI Center es la app encargada de la gestión, monitorización y actualización de la misma.

BIOS

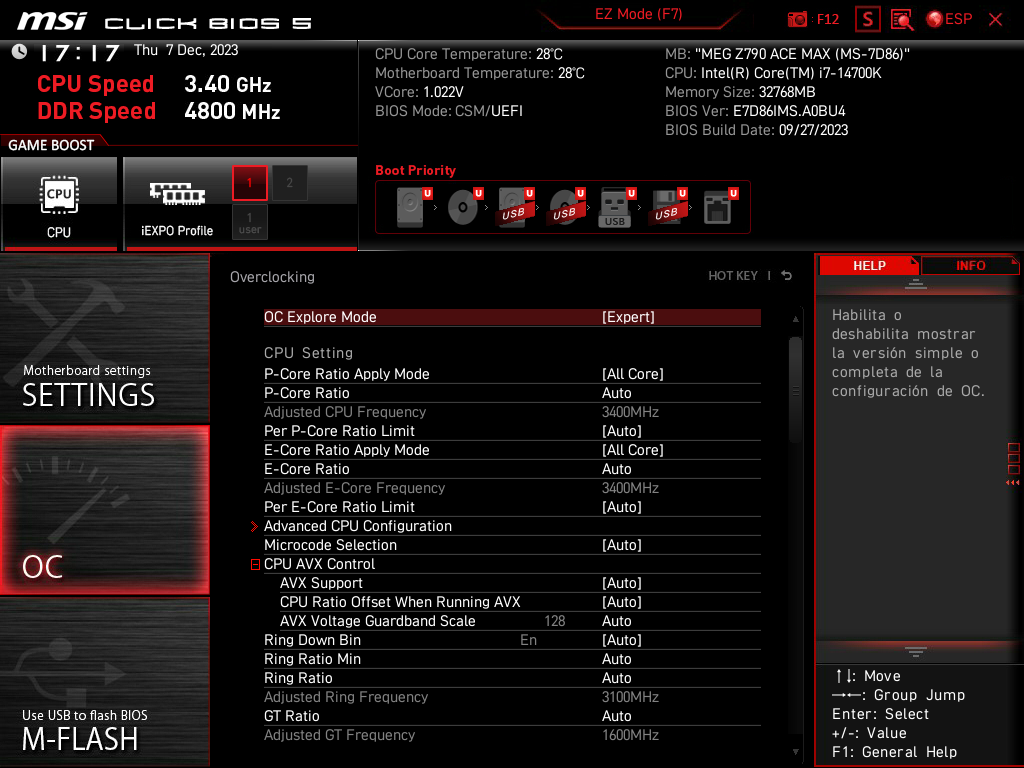

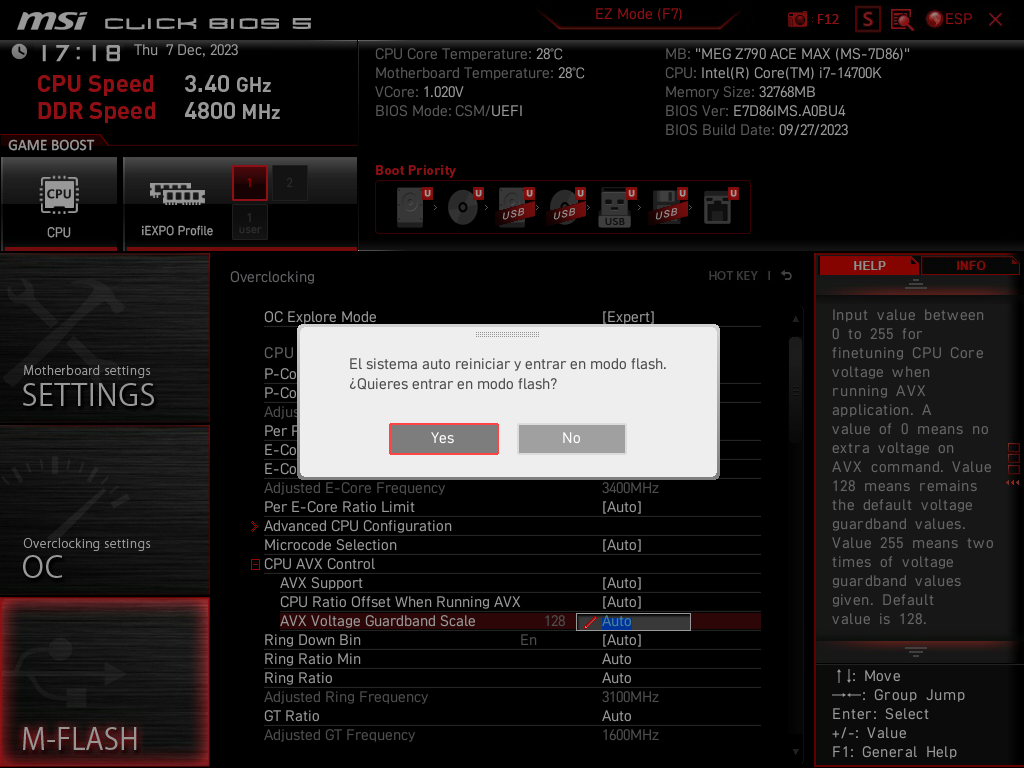

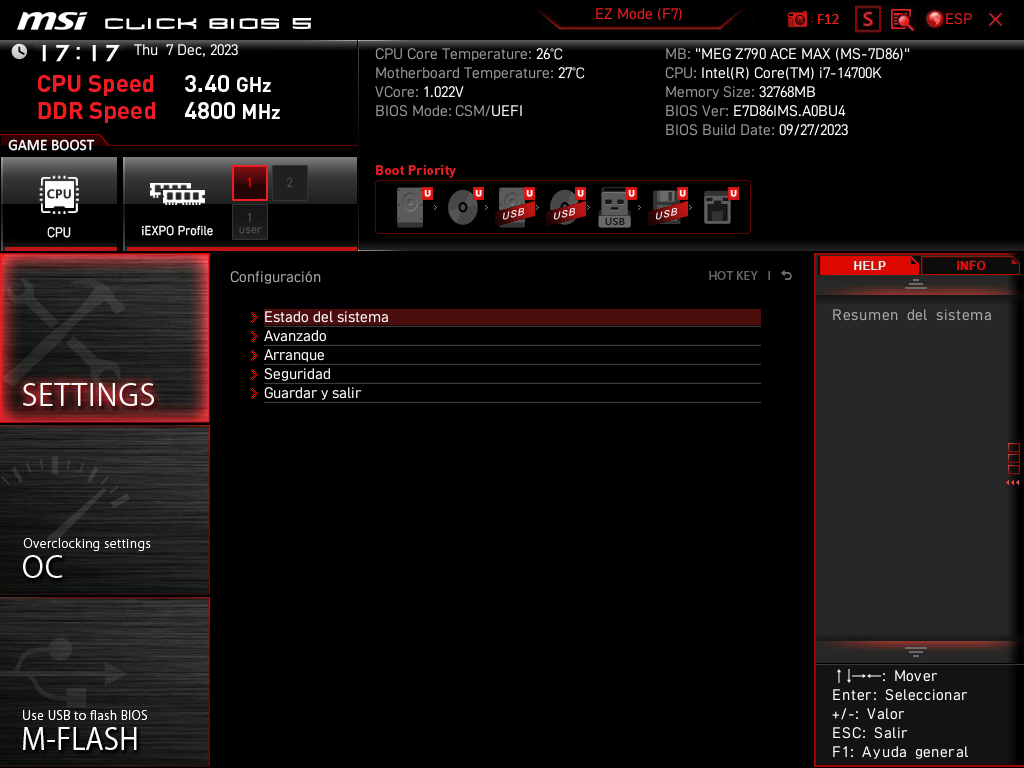

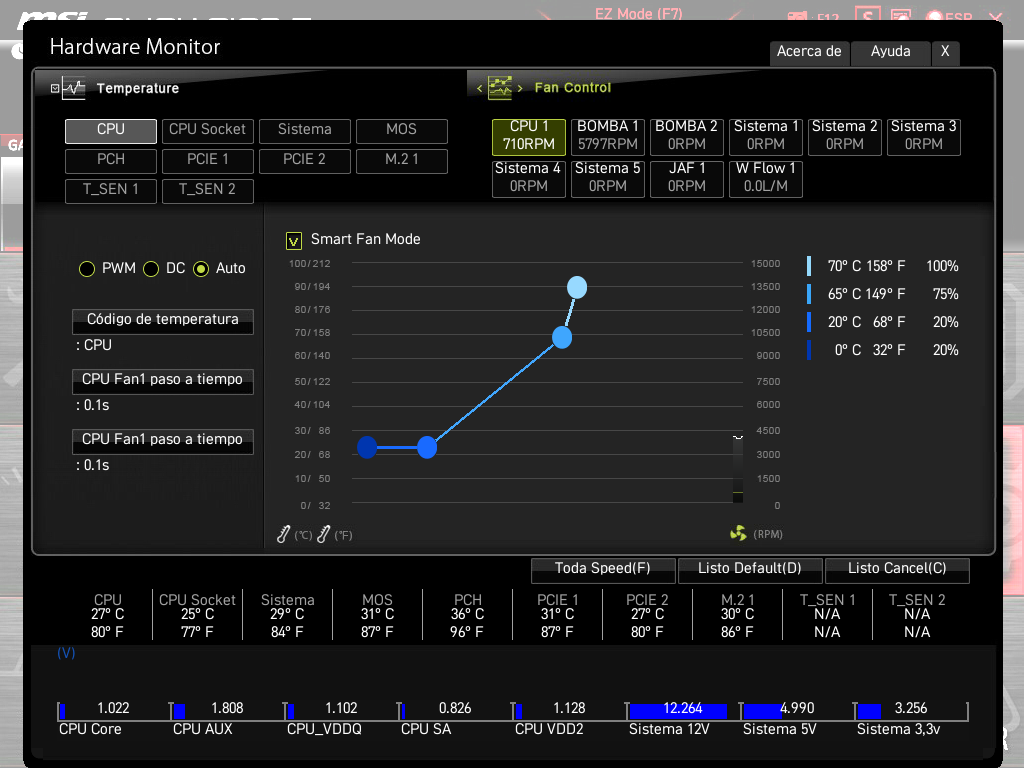

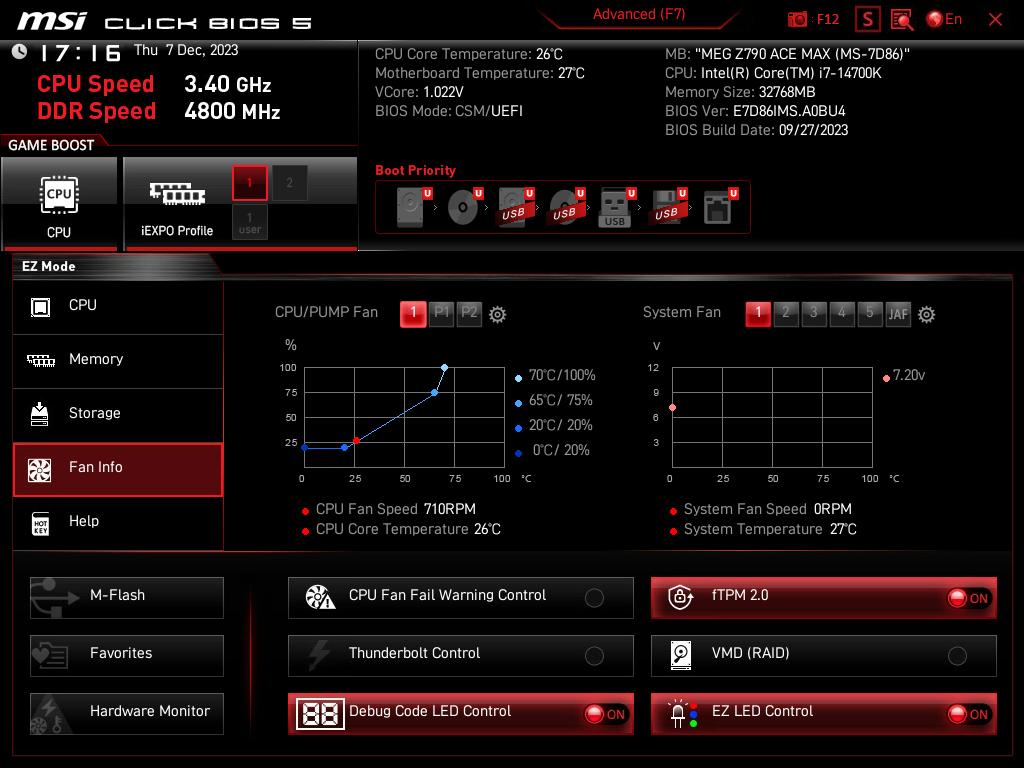

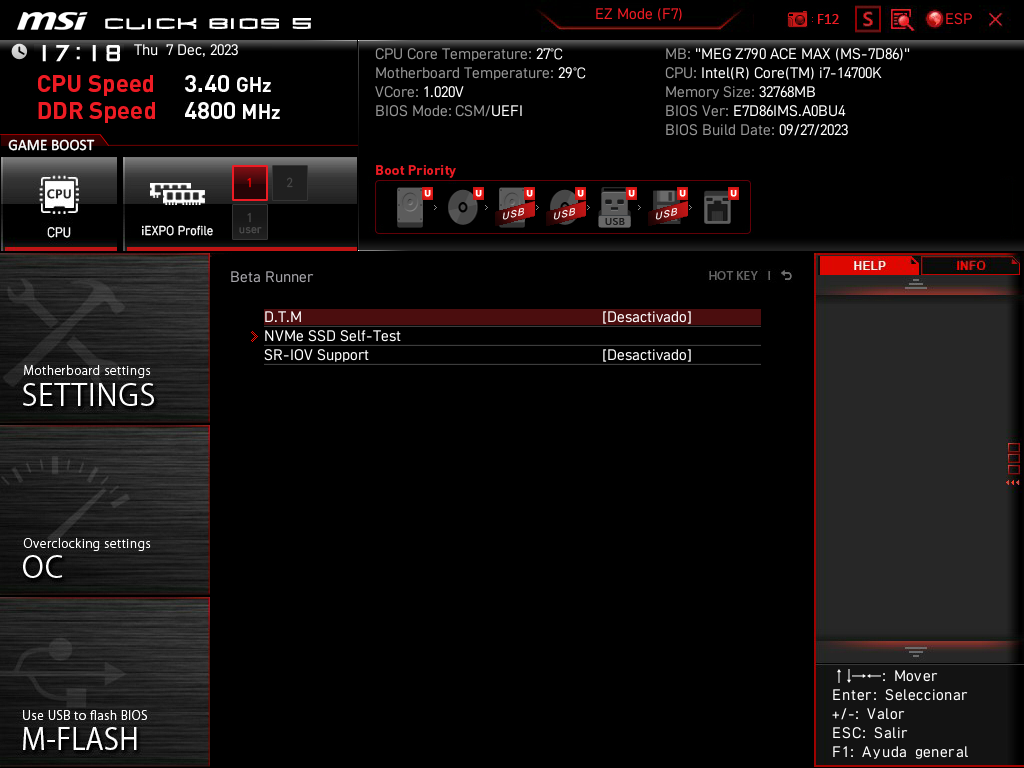

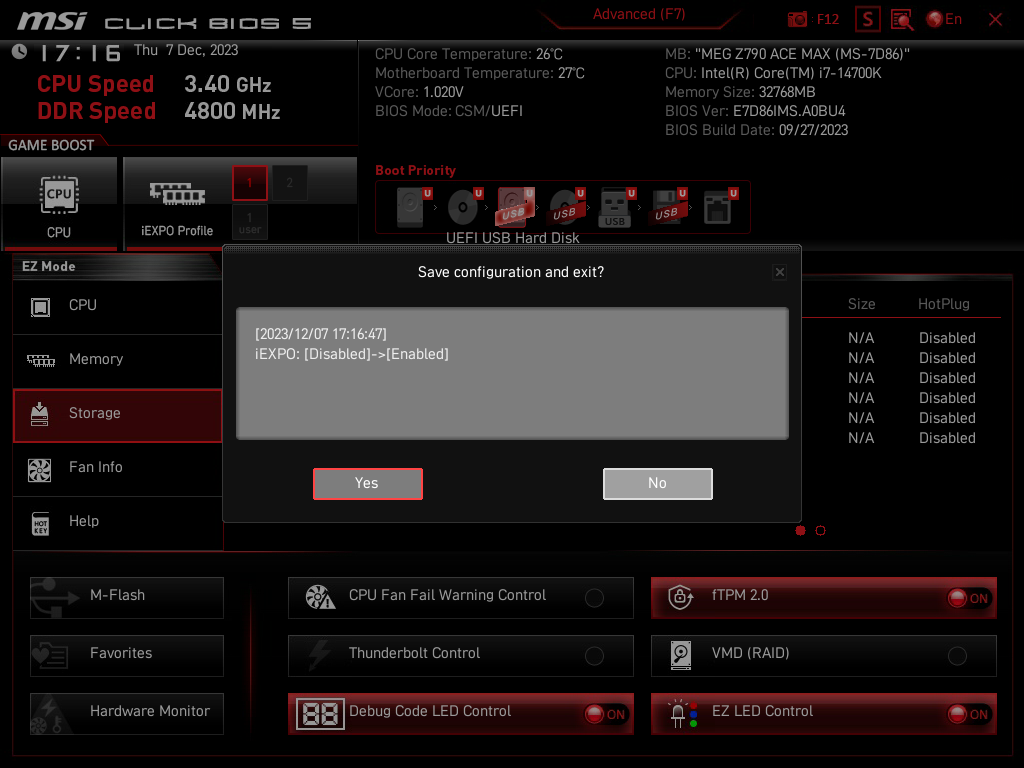

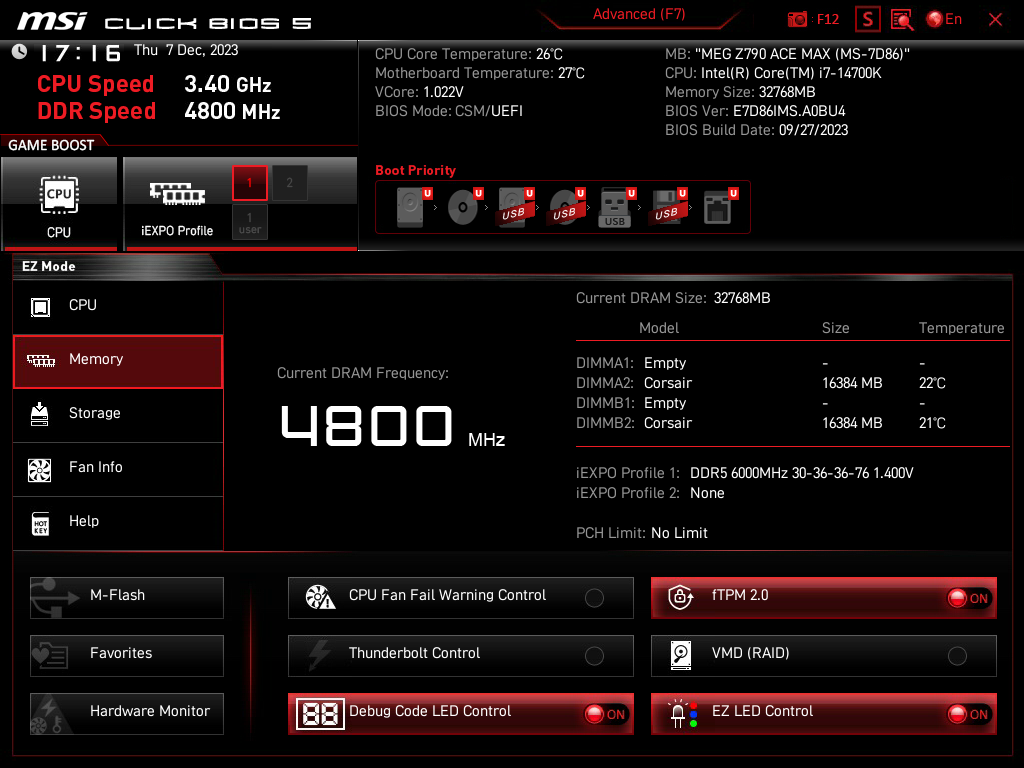

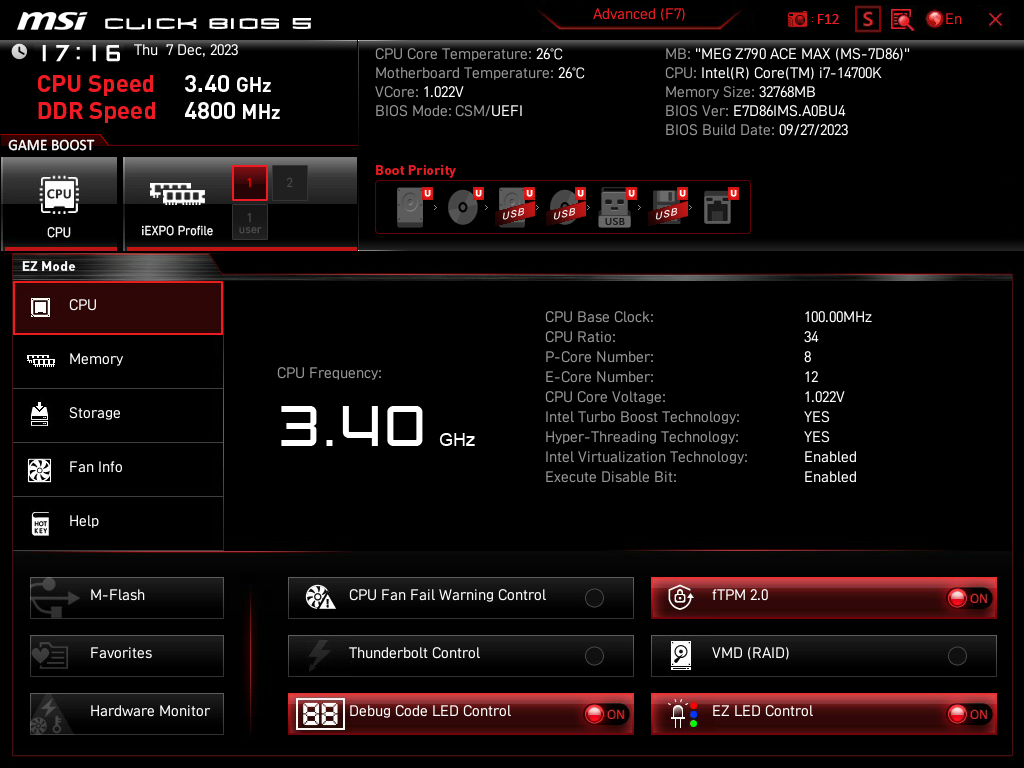

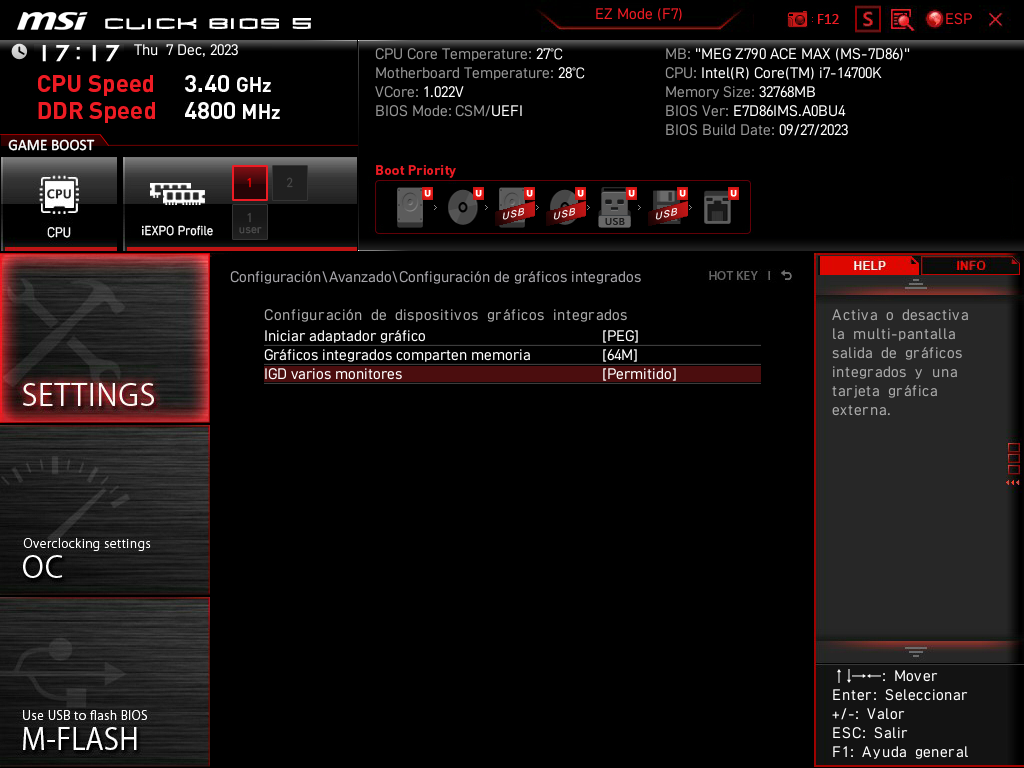

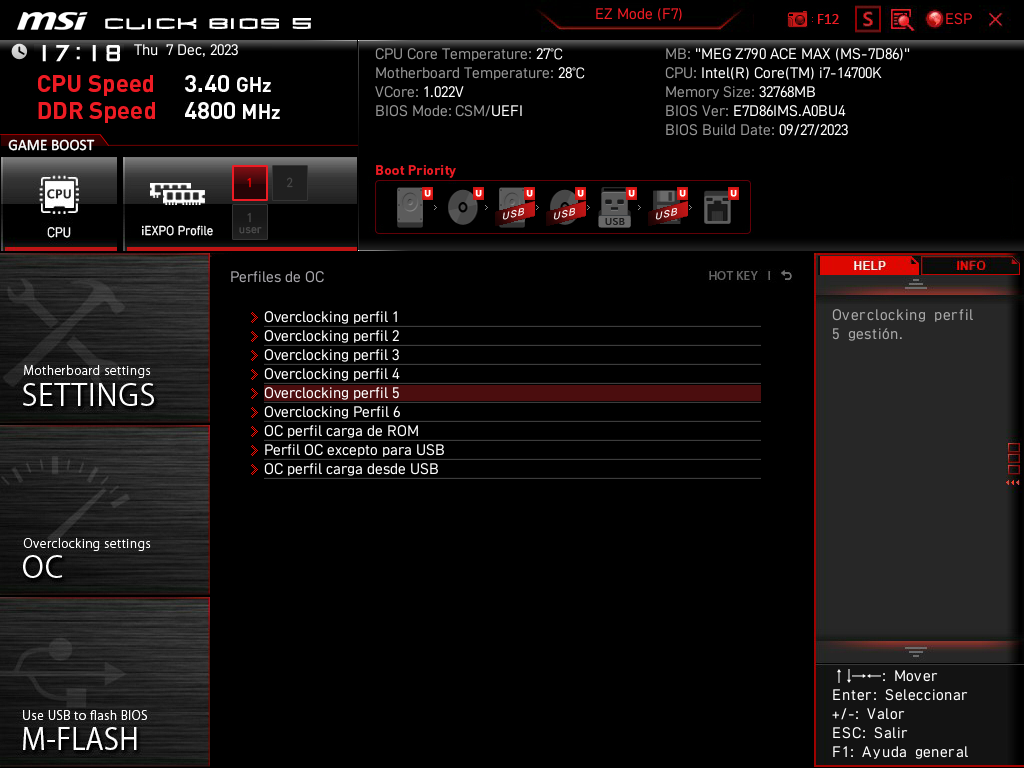

La BIOS es la habitual CLICK BIOS que encontramos en casi todas las placas de MSI – si algo va bien para que cambiarlo -. Dispone de dos modos de funcionamiento: EASY, para efectuar unas configuraciones rápidas como la activación de los perfiles EXPO, configuración de los ventiladores, etc, además de una monitorización de la CPU y memoria y un apartado ADVANCED con cientos y cientos de configuraciones posibles para la gestión al milímetro del funcionamiento del equipo y por supuesto funciones de OC.

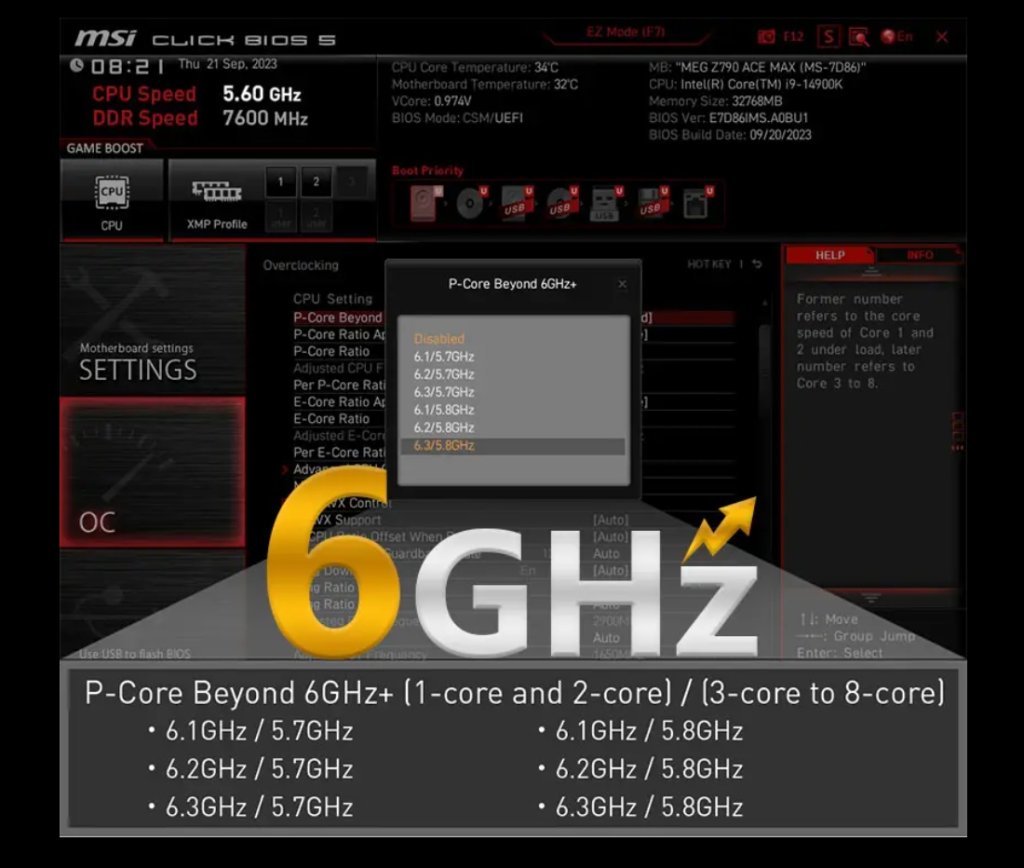

La BIOS aún nos depara un par de settings más para mayor alegría de los amantes del OC. Tenemos el ajuste P-Core Beyond – para el 14900K – que activa automáticamente un OC de la frecuencia máxima 1/2 cores por encima de los 6 Ghz como vemos en la imagen.

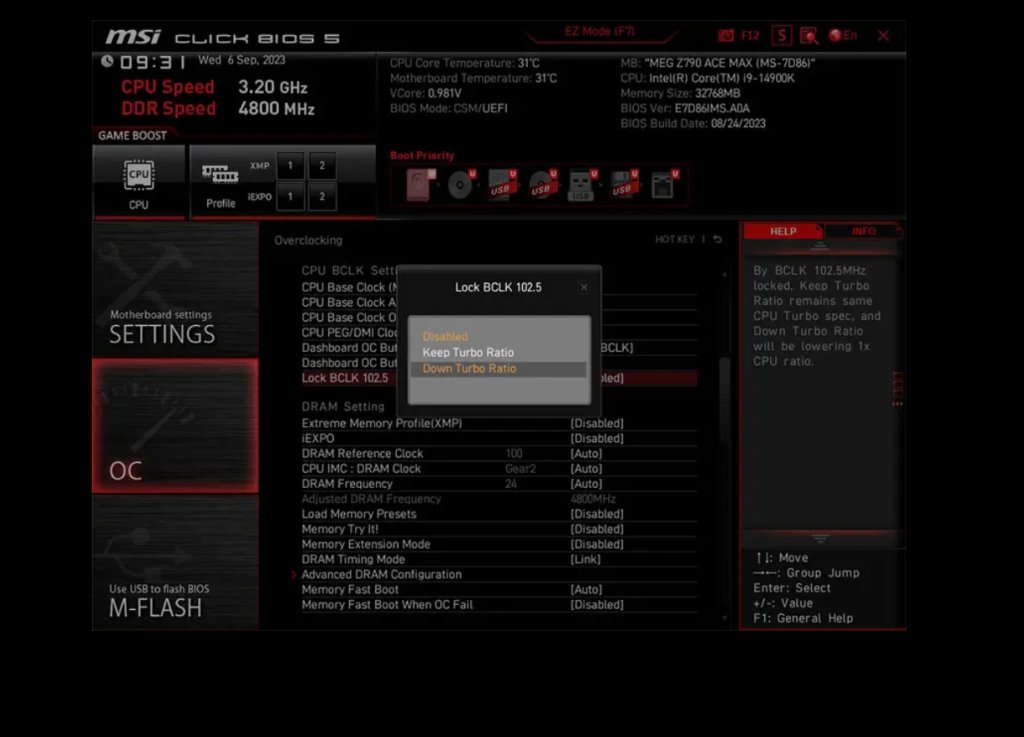

También dispone de otro setting para los más OC: LOCK BLCK 102.5 que aumenta las prestaciones de la CPU, con un pequeño impulso más.

PRUEBAS DE RENDIMIENTO

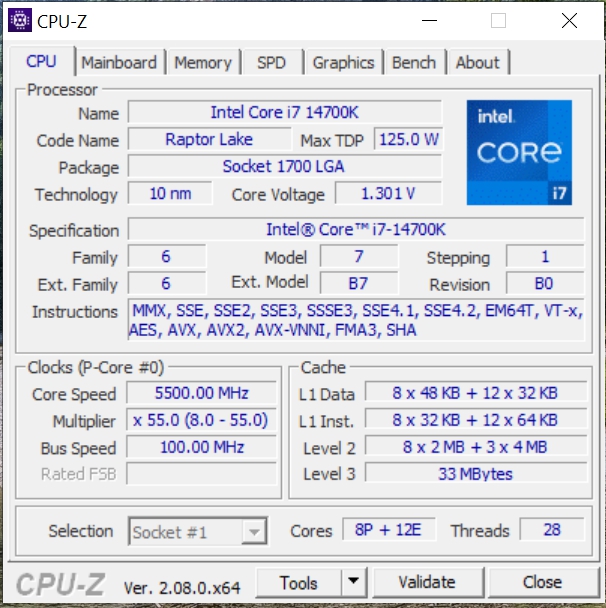

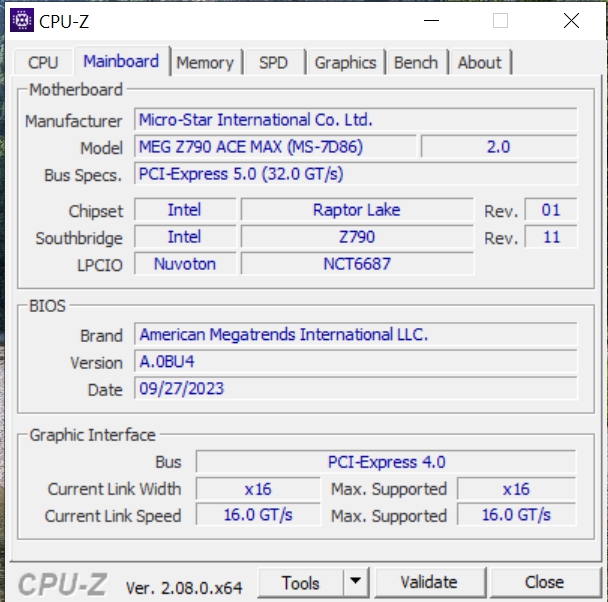

Este ha sido el setup de pruebas:

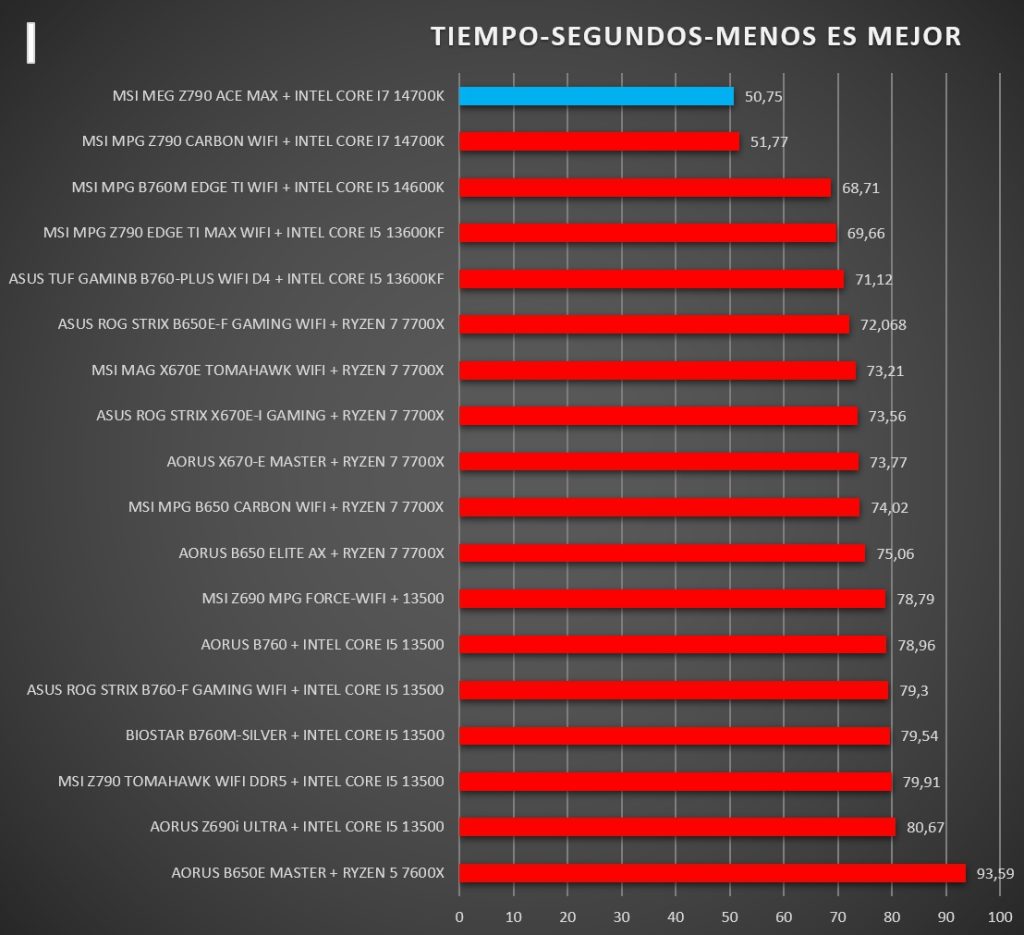

TEST SINTETICOS

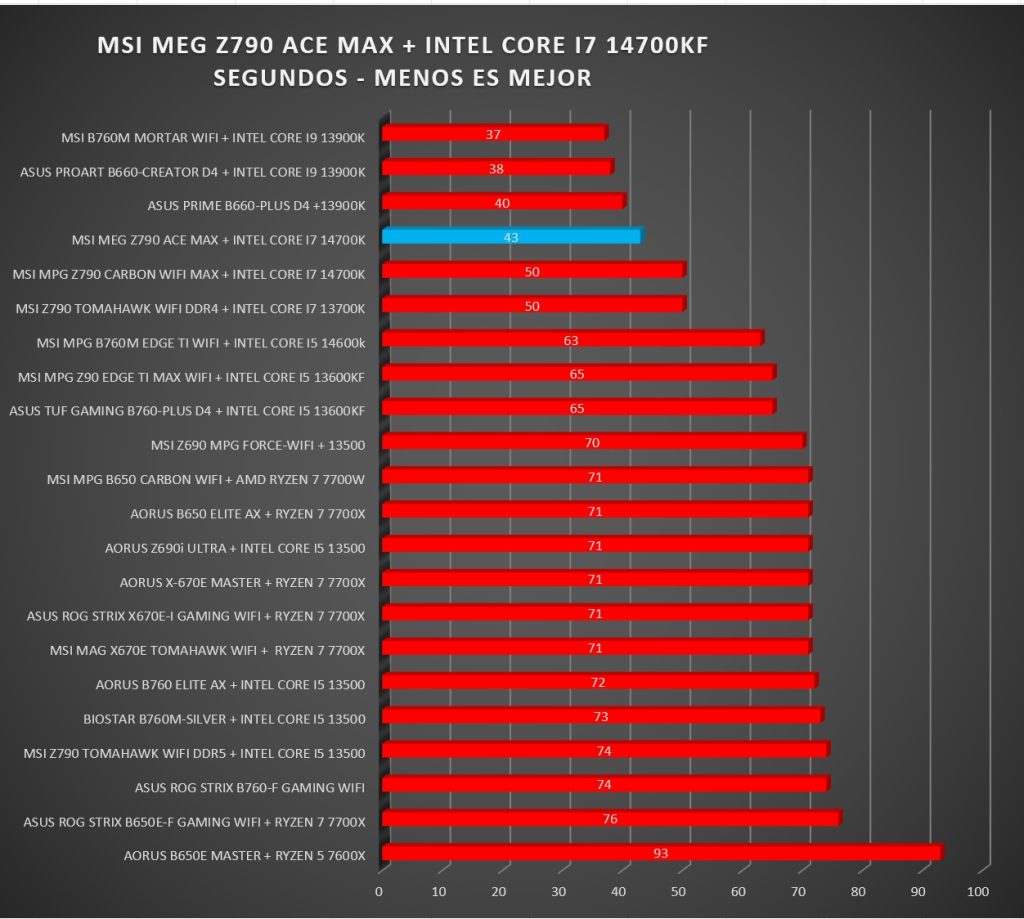

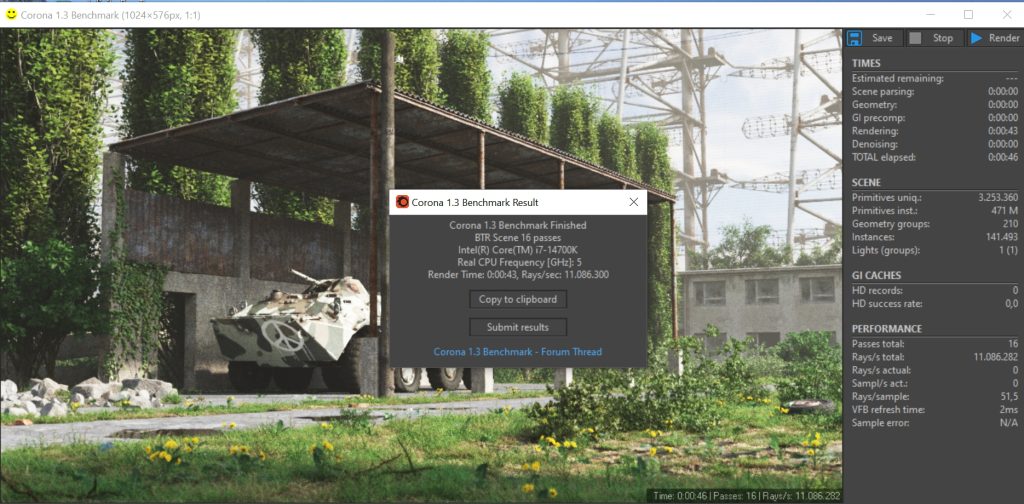

CORONA 1.3

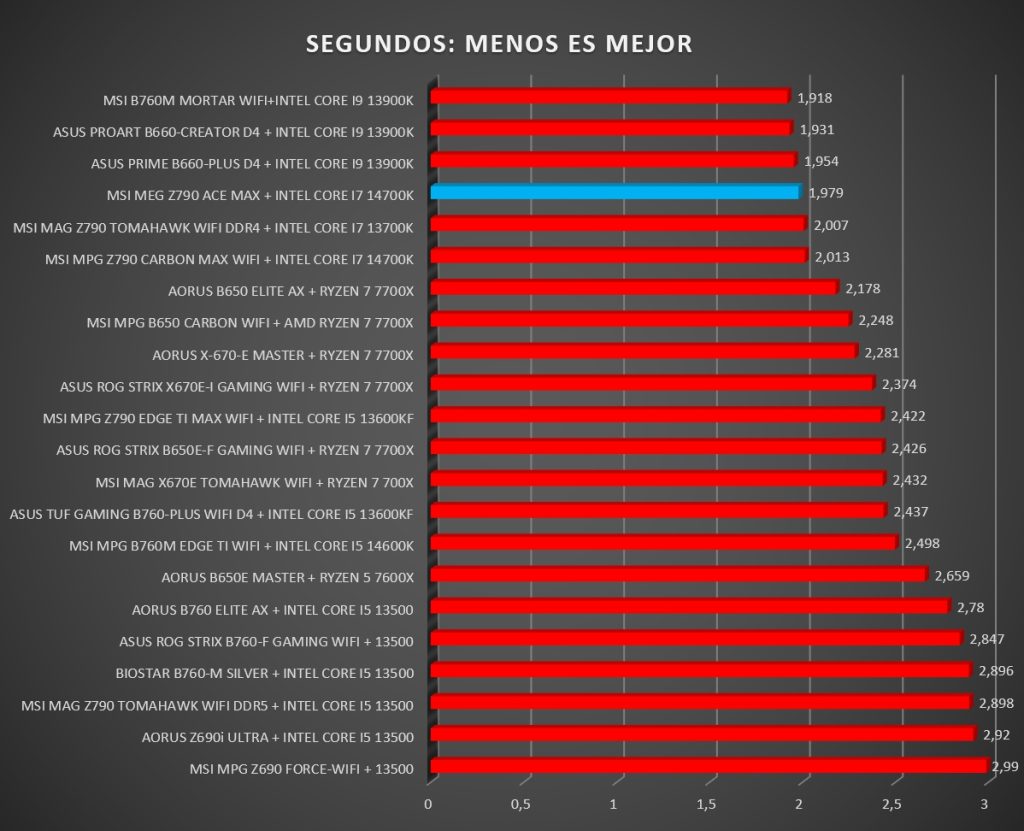

W-PRIME 32: MULTIHILO

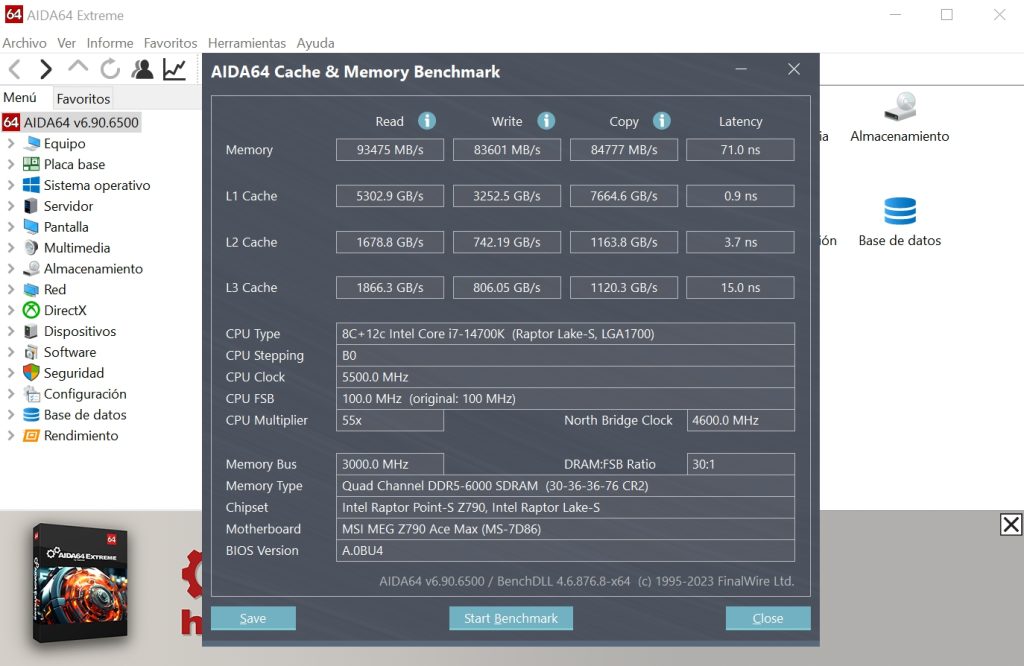

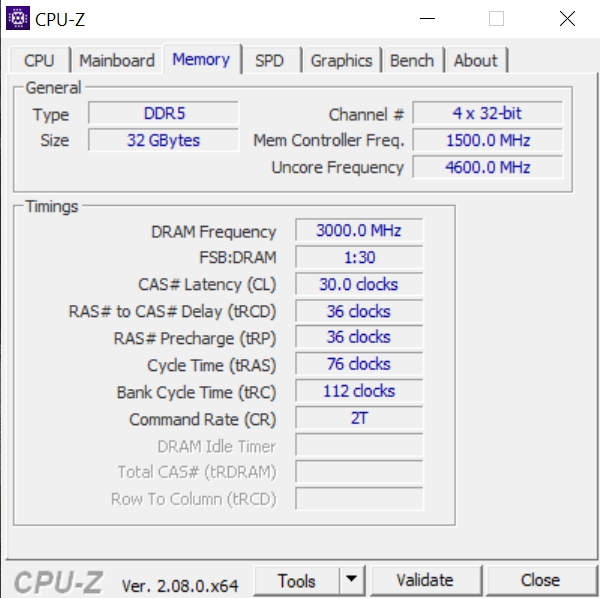

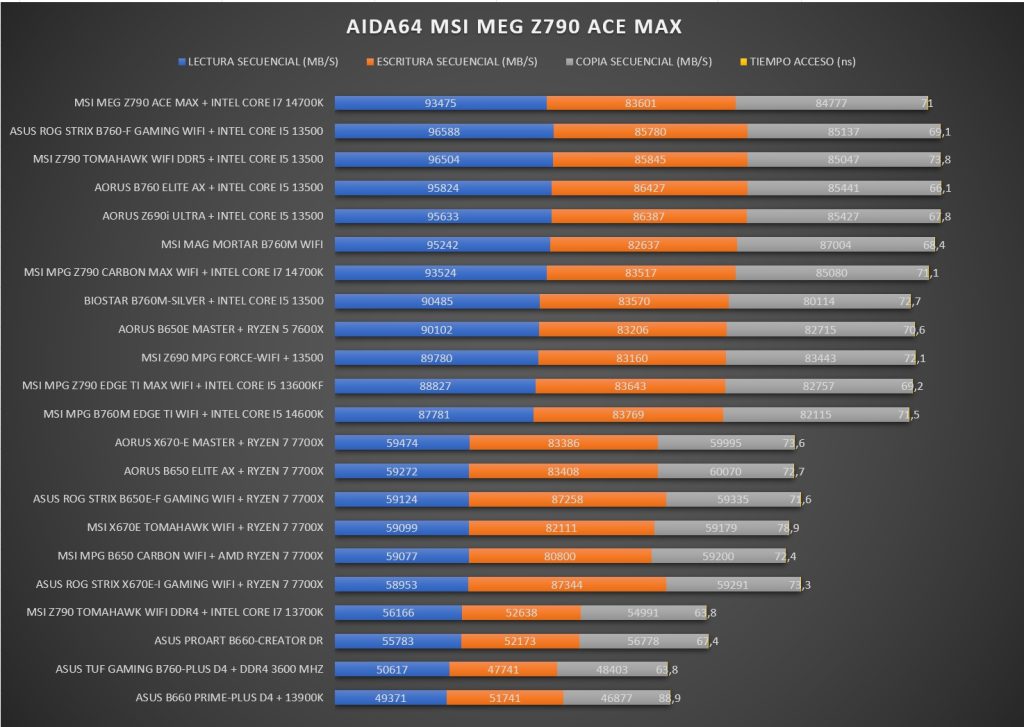

AIDA64: MEMORIA

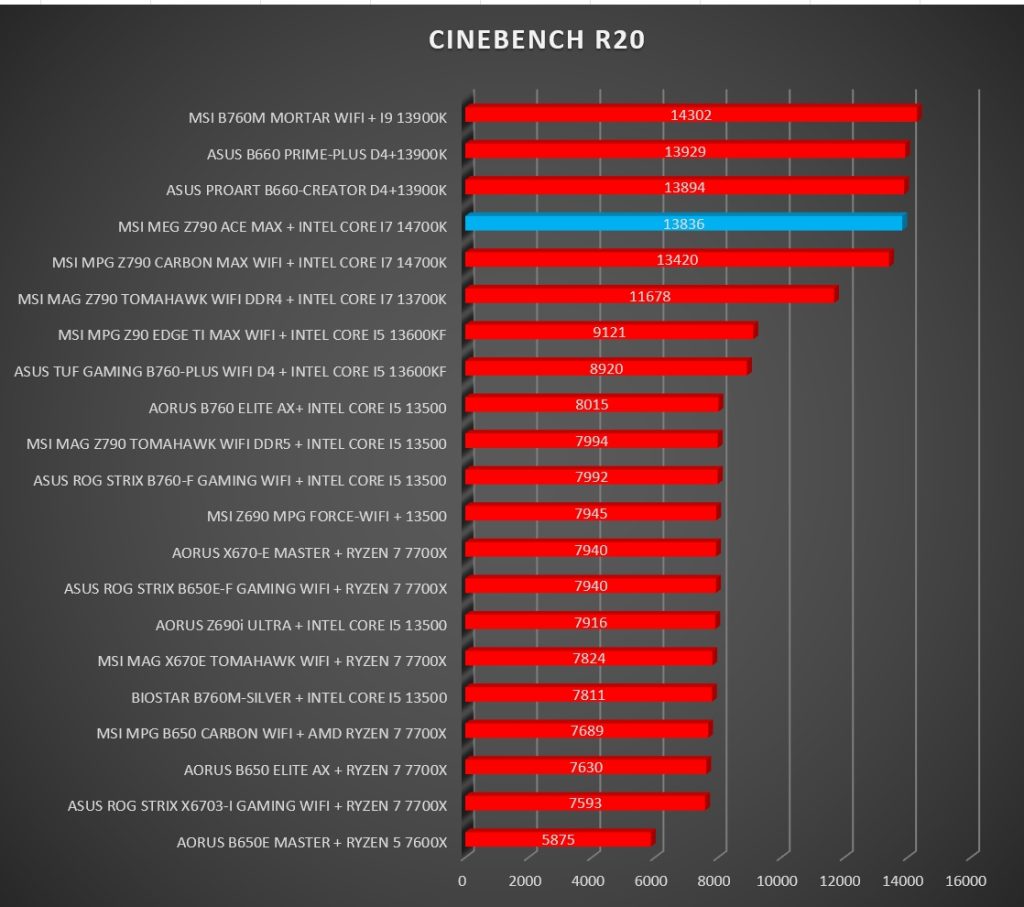

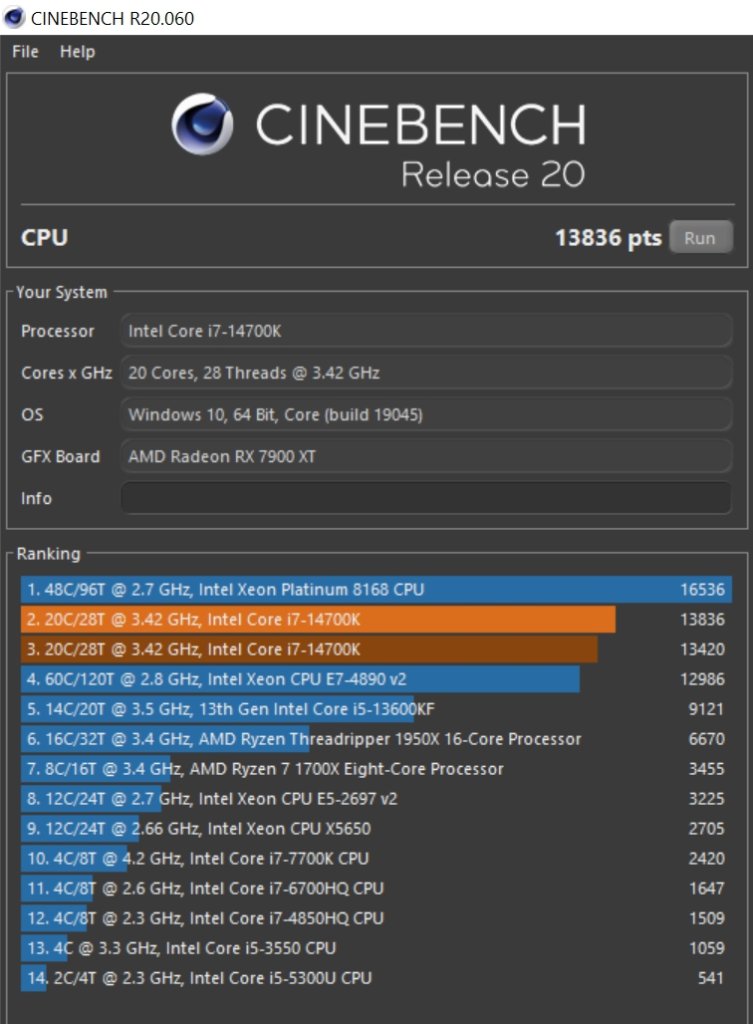

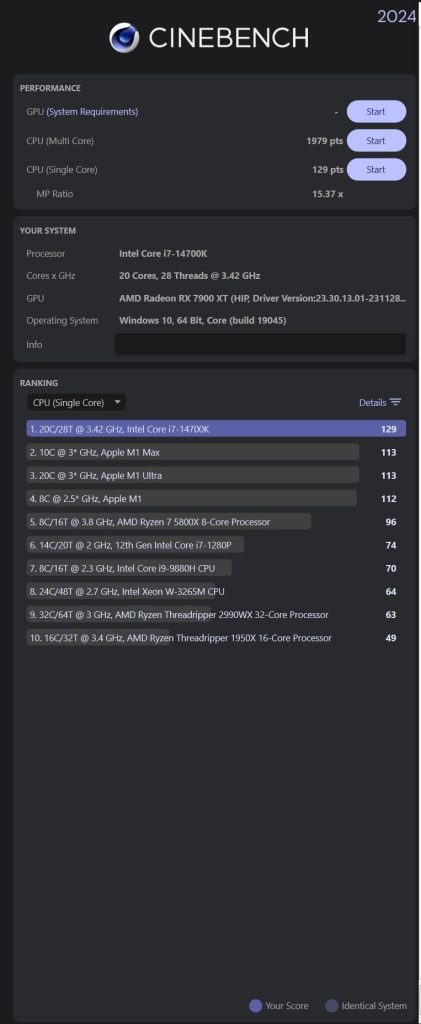

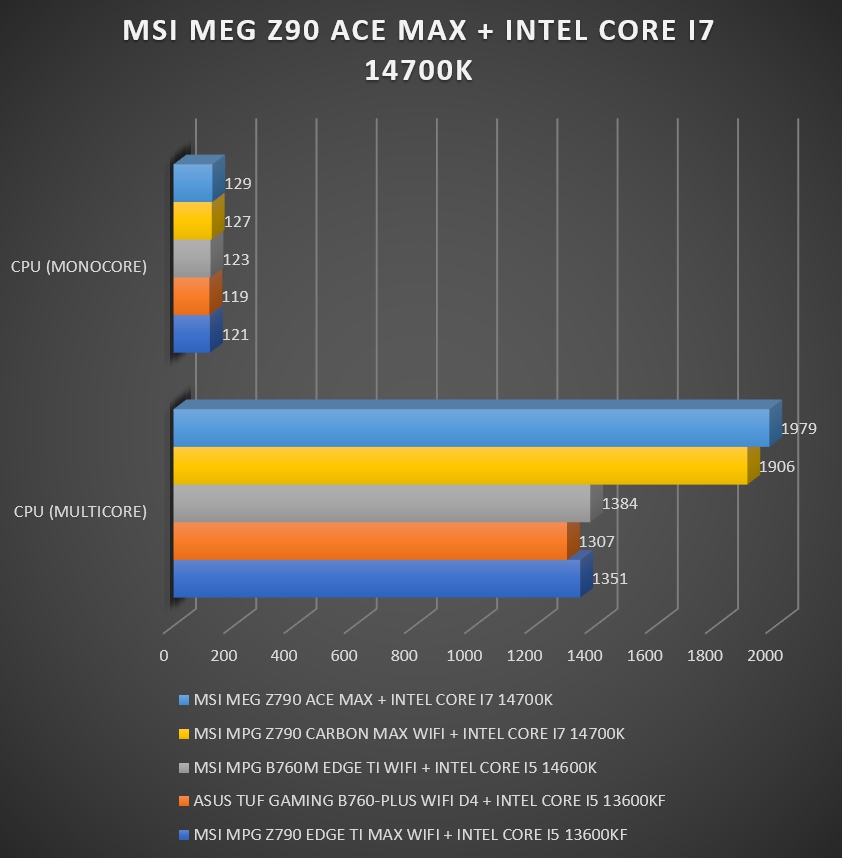

CINEBENCH R20 Y CINEBENCH R24

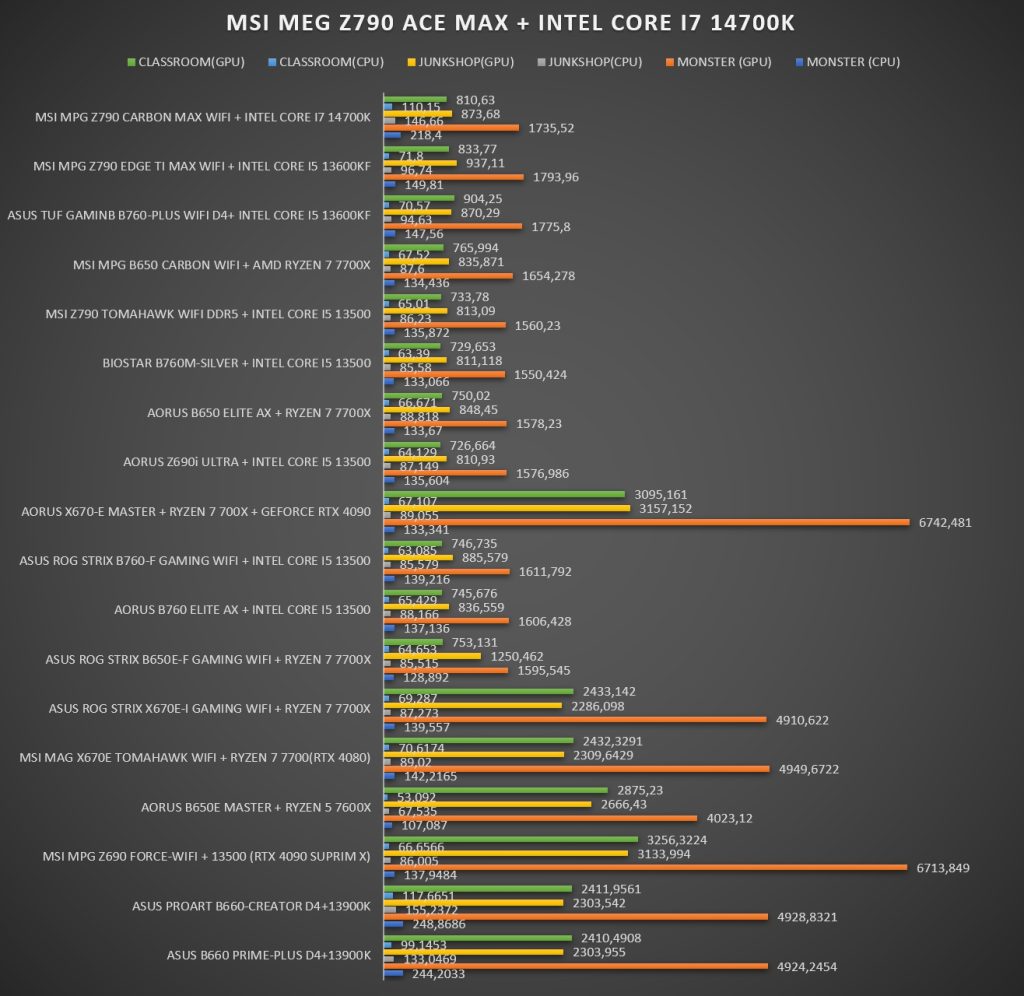

BLENDER 4

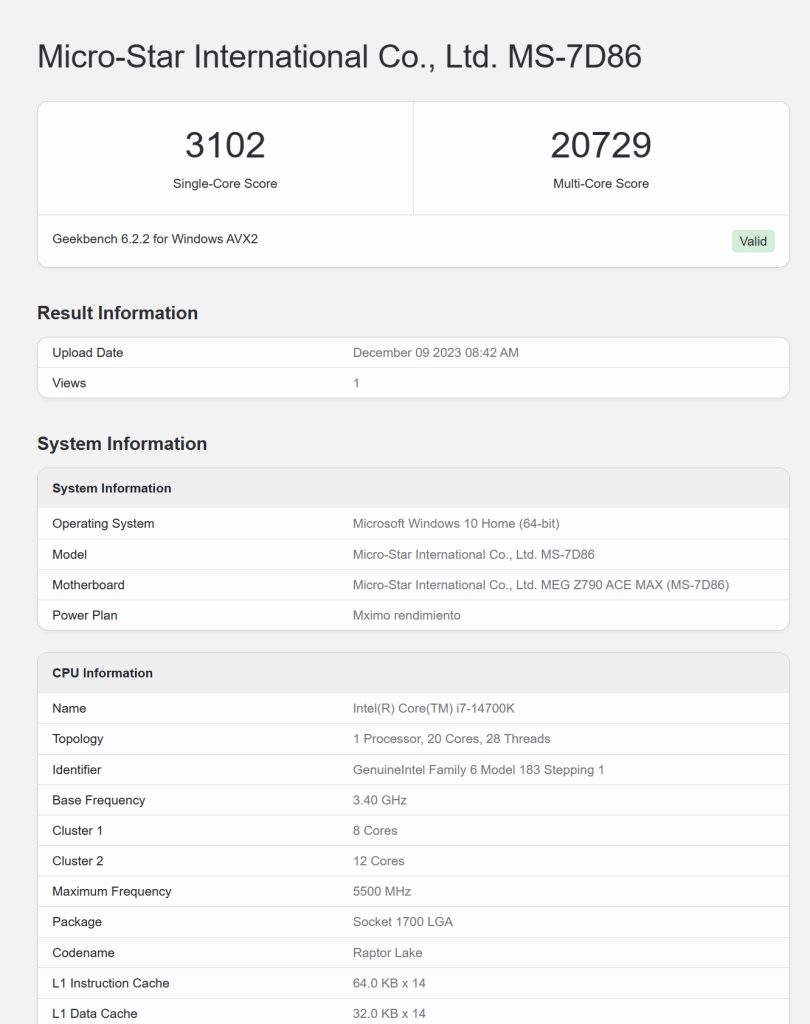

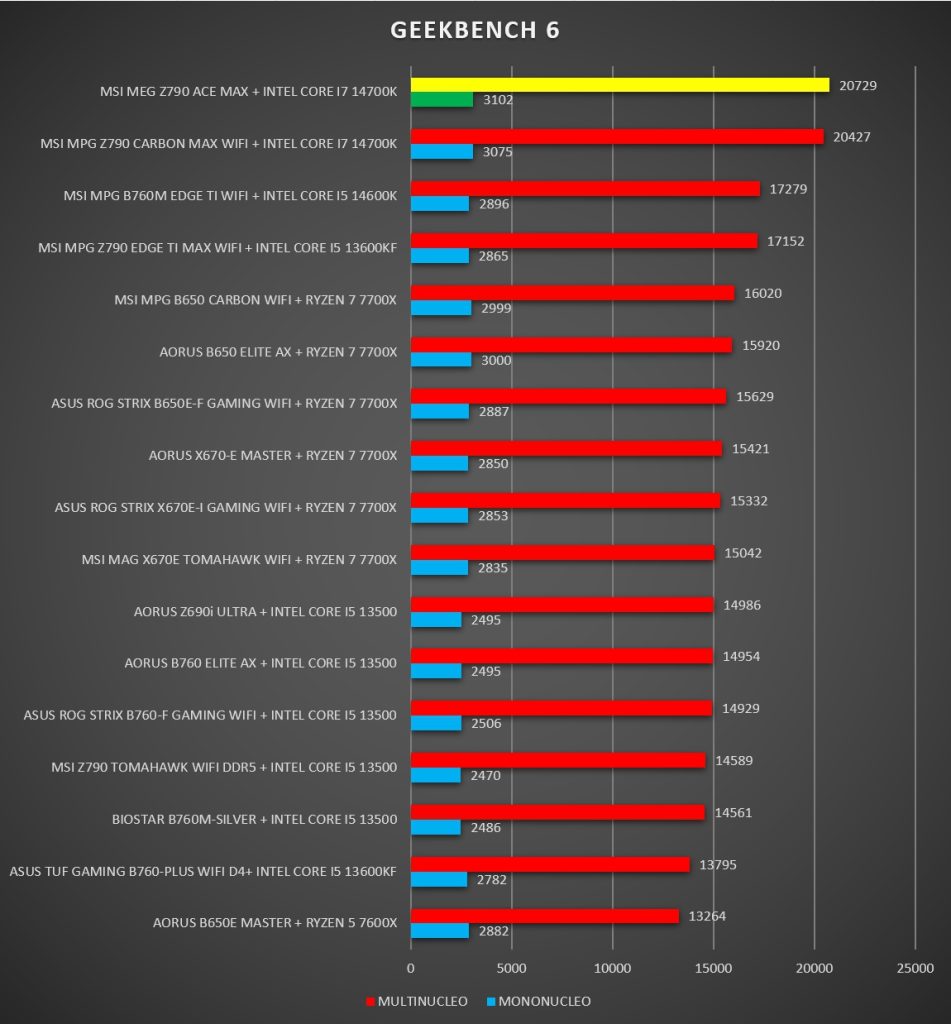

GEEKBENCH 6.1.0

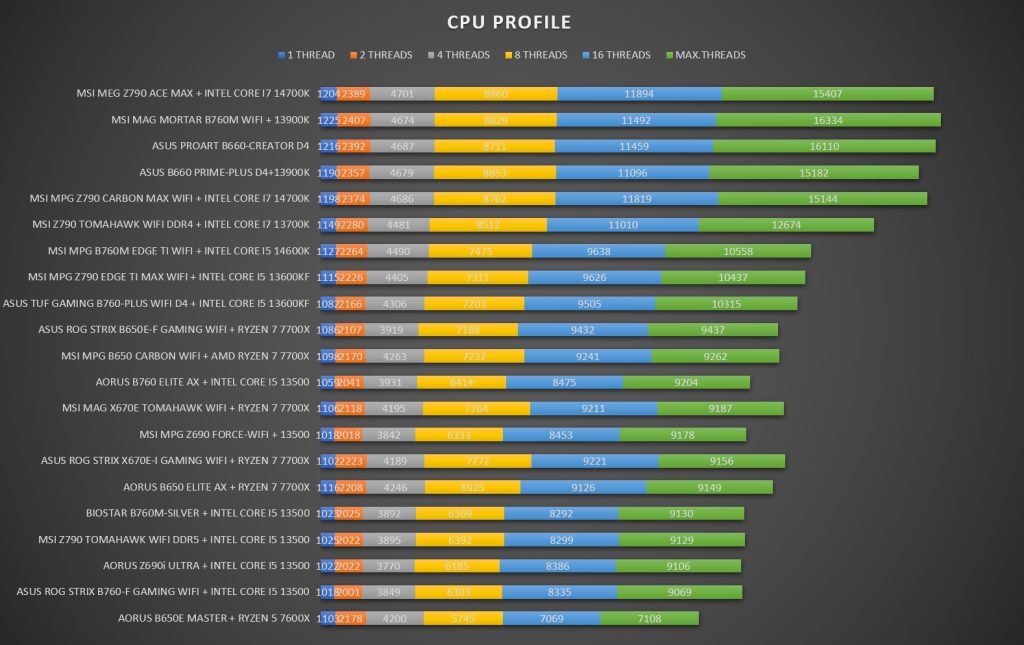

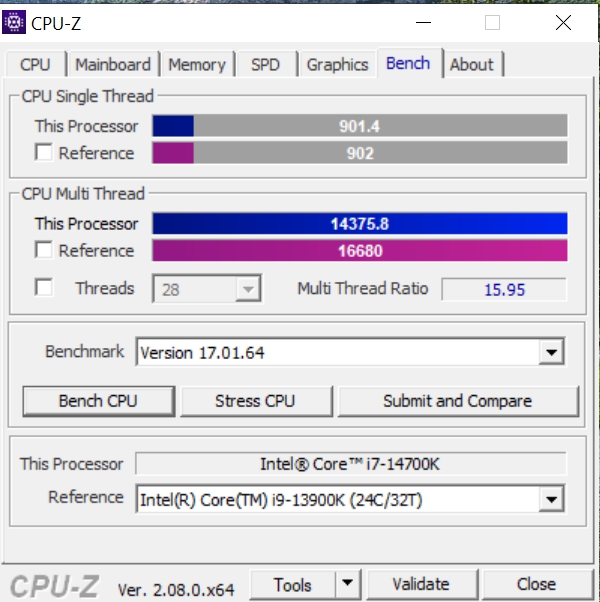

CPU PROFILE

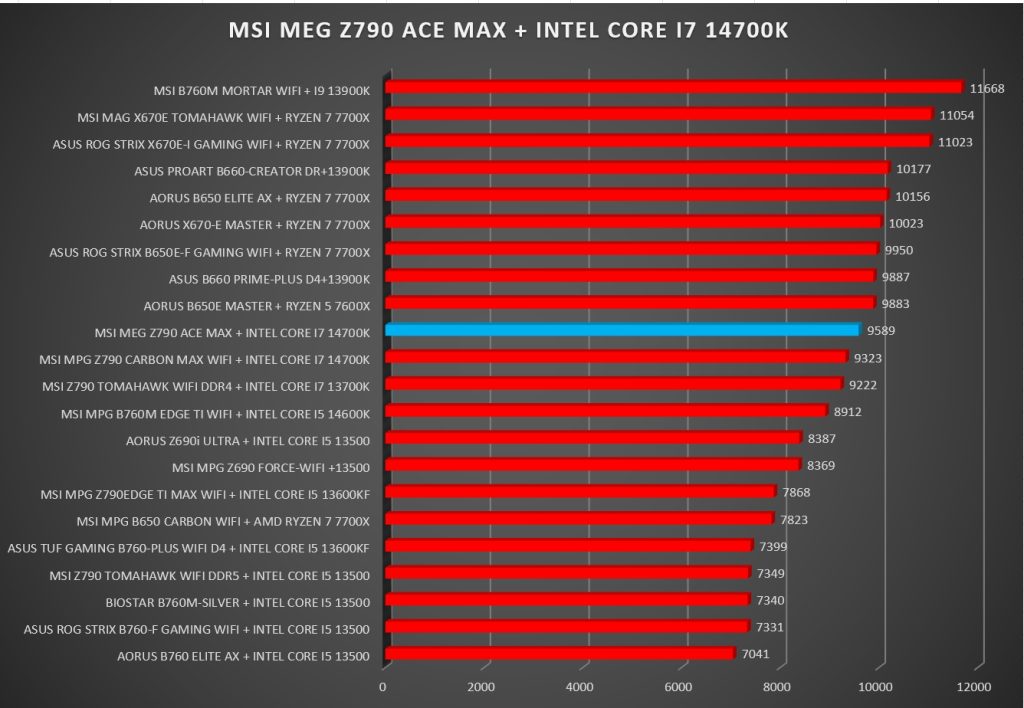

PCMARK 10

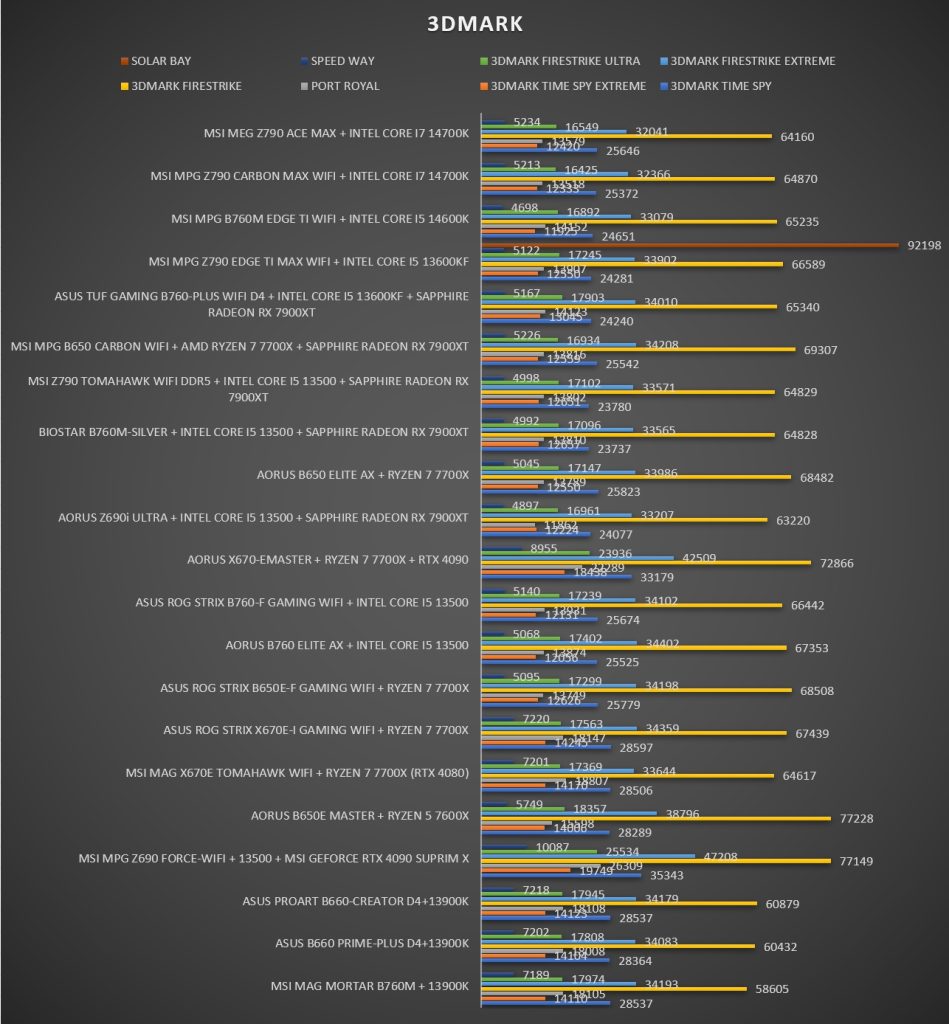

3DMARK

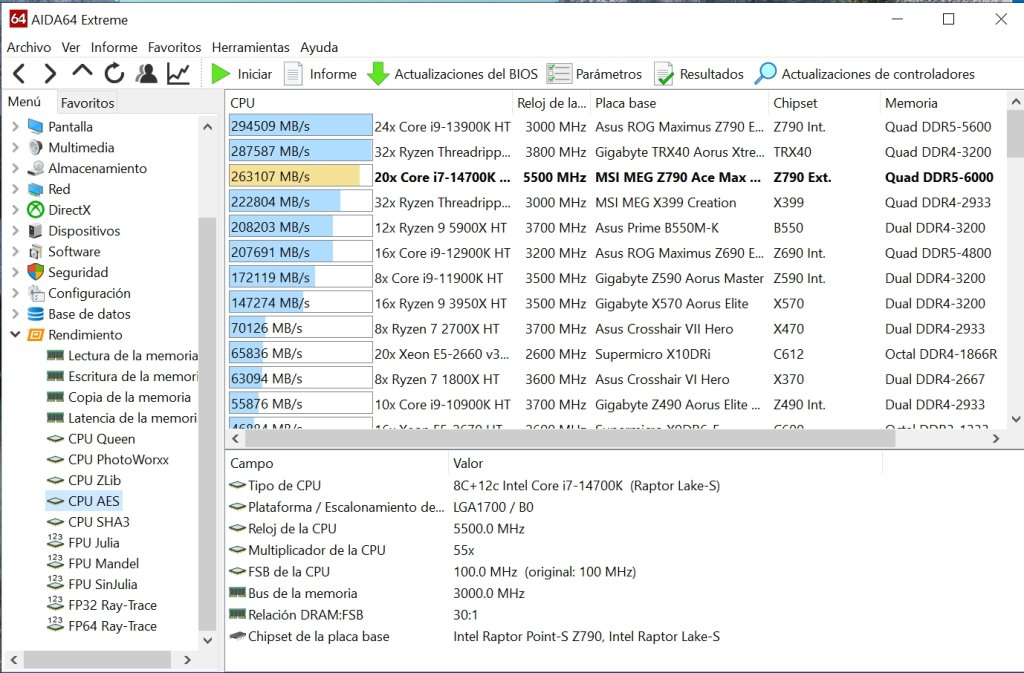

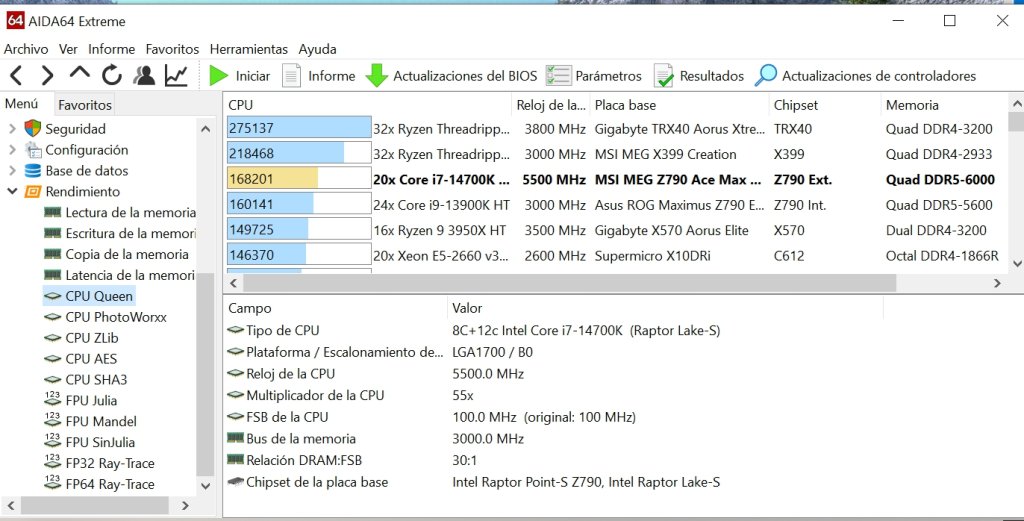

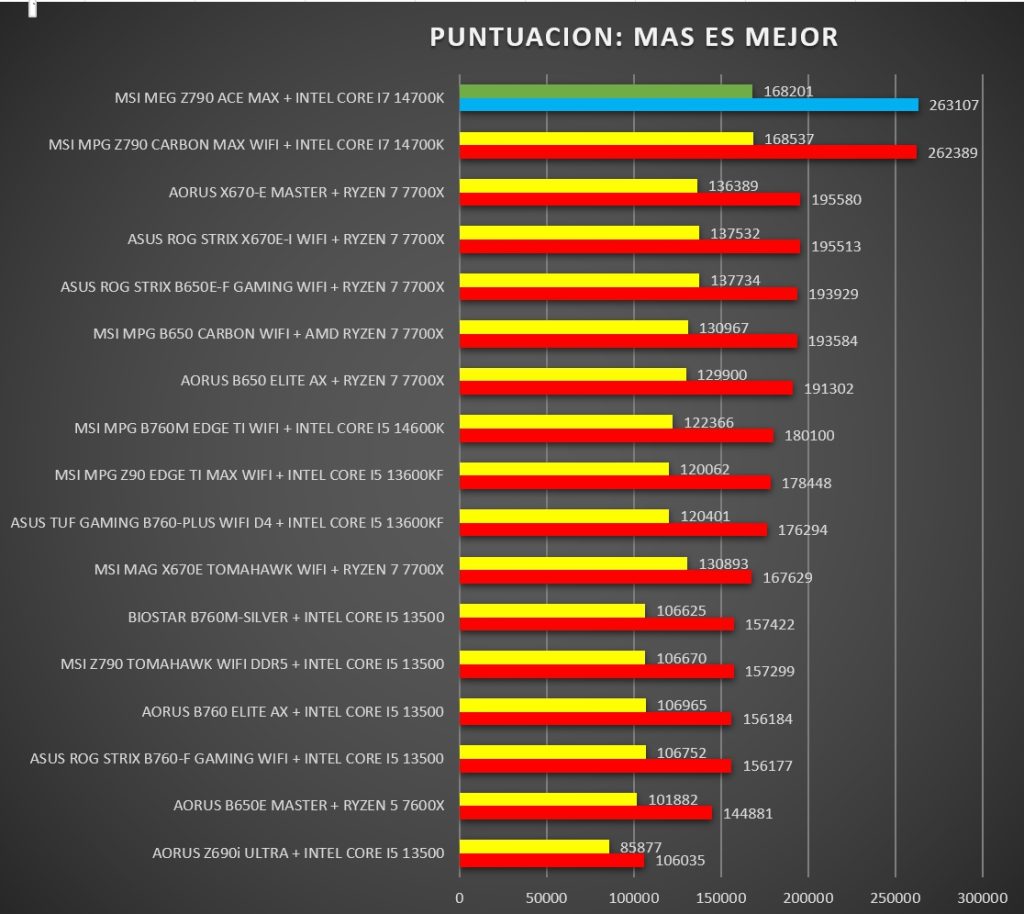

CPU QUEEN Y CPU AES

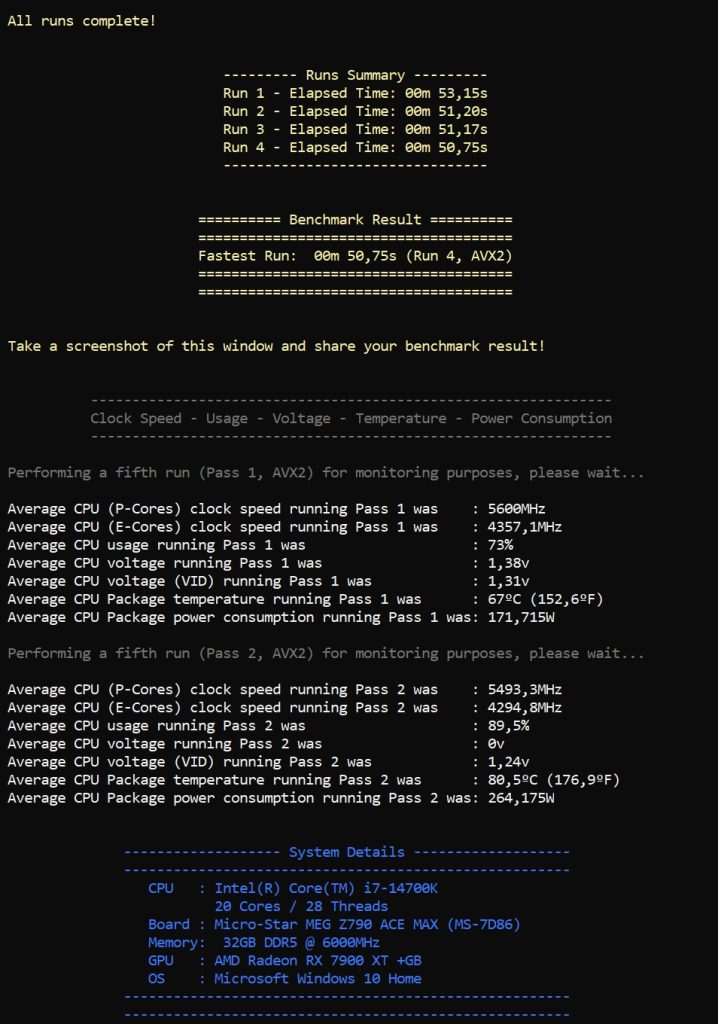

X.264 HD

TEMPERATURAS VRM

Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.

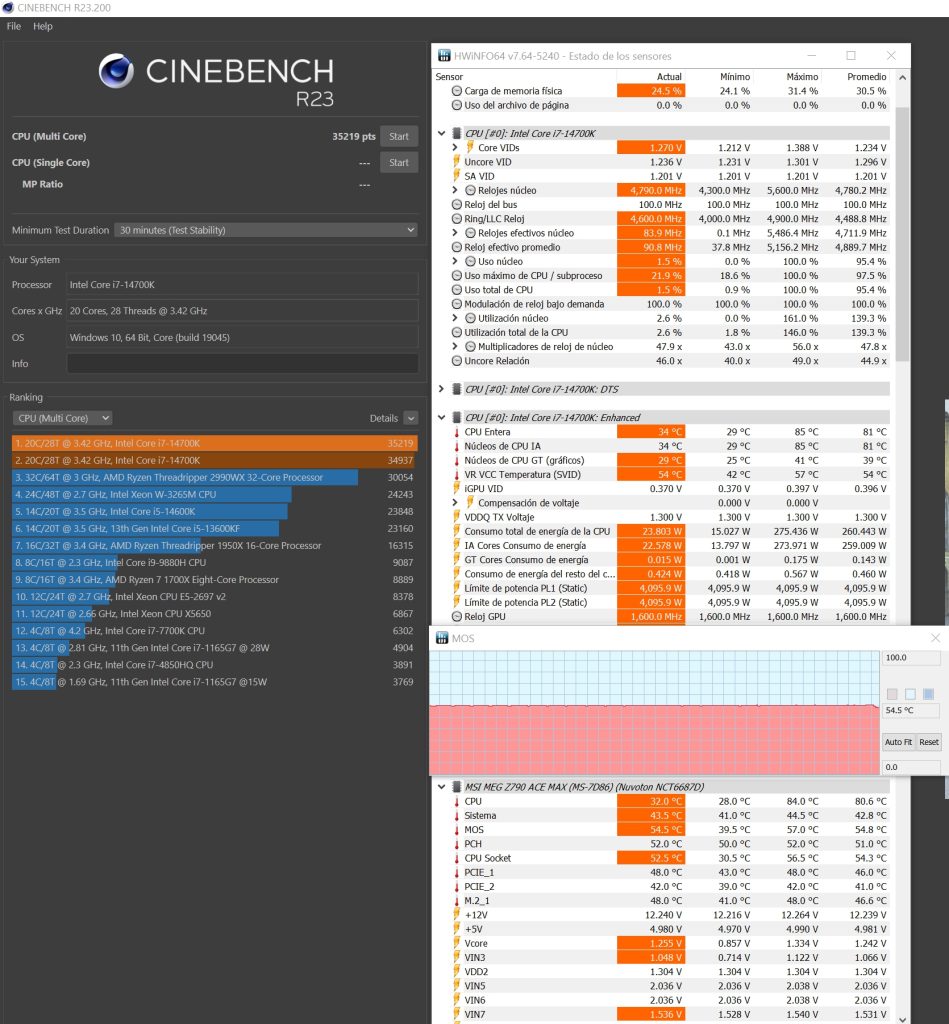

Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench Cinebench R23 durante 30 minutos consecutivos y monitorizando la tempertura del VRM con HWInfo.

El VRM de 24+1+2 Fases, soporta sin problemas la demanda energética de un Intel Core i7 14700K con un consumo algo superior a los 275W, que ya lo podemos considerar como una demanda muy importante.

CONCLUSIONES FINALES Y PUNTUACION
