Review MSI MAG Z890 Tomahawk Wifi

Hoy es el dia señalado en el calendario para la presentación de las placas base con el nuevo chipset Z890 y lo estrenamos a lo grande , con la review de la placa base MSI MAG Z890 Tomahawk Wifi, una placa base de formato ATX, preparada para los nuevos procesadores Intel Core Ultra 200

MSI MAG Z890 TOMAHAWK WIFI: REVIEW

Como siempre, nuestro agradecimiento a MSI por enviarnos esta placa base MSI MAG Z890 TOMAHAWK para esta review

MSI MAG Z890 TOMAHAWK WIFI: CARACTERISTICAS TECNICAS

UNBOXING Y ACCESORIOS

Comenzamos la review y nos detenemos en el embalaje exterior de la placa compuesto por una caja de cartón de bonito diseño de fondo gris y con una imagen de la placa donde se especifican sus principales características técnicas. Se adelanta que el color amarillo es una nueva característica del diseño de la placa.

Protege a la placa base una bolsa antiestática en el interior y sobre la misma un soporte de cartón contiene la antena wifi.

Abundante número de accesorios que se incluyen junto con la placa, que detallamos a continuación.

• Guía de instalación rápida
• Pegatinas para cableado
• Flyer
• EZ Antena WiFi
• Clip M.2
• Extractor Clip M.2
• Cable conversor 1-3 EZ
• Cable panel frontal EZ
• 1-2 Cable extensión RGB
• Cable extensor ARGB
• 2 cables SATA
• Llave USB con drivers.

DISEÑO

En las imágenes anteriores comparamos visualmente la nueva MSI Z890 Tomahawk Wifi con la anterior MSI Z790 Tomahawk wifi, donde comprobamos que las diferencias en cuanto a estética son visibles en un nuevo diseño de los heatsinks principales y del chipset y de las unidades NVMe, además de el añadido de la gama y modelo a la cual pertenece la placa en un vistoso color amarillo.

Por lo demás sigue siendo una placa de formato ATX convencional, con un diseño que ya no podemos calificar como discreto pero si muy elegante.

El PCB es de color negro también, con 2 onzas de cobre y certificación NPG-170D, con 6 capas

Como buena placa de gama media-alta encontramos un EZ-Debug LED compuesto de 4 leds que nos informa de errores en el inicio de la CPU-GPU-RAM-BOOT , acompañado de un EZ-DIGI DEBUG LED que muestra el código del error que impide el arranque y también hace la función de mostrar la temperatura.

Para poder atender las demandas futuras de las tarjetas gráficas venideras como la RTX 5090 con un TGP de 600W , MSI ha añadido un conector de 8 pines que ha bautizado como Supplemental PCIe Power que vemos en la imagen y que junto con el conector habitual de la placa base es capaz de suministrar hasta 420W, es decir 252W de este conector más los 168W que es capaz del conector de la placa base y hasta 21A.

MEMORIA DDR5

La configuración de la memoria es sobresaliente: admite hasta 256 GB de memoria DDR5 en sus 4 slots UDIMM, con frecuencias desde los 4800(JEDEC)MT/s hasta una frecuencia (OC) que puede alcanzar los 9200 MT/s.

Además es compatible con los perfiles Intel^® XMP 3.0, dispone de doble controladora de doble canal y soporte para memoria de tipo Non-ECC.

VRM

Aunque los nuevos Intel Core 200 Ultra prometen ser más eficientes energéticamente, los más potentes consumen más de 200W si exigimos el máximo de ellos, por lo que el VRM es muy potente: 16VCore+1SA+1GT+1VN y 90A con almohadillas térmicas de 7W/mk en contacto directo con los mosfets.

La cubierta del VRM oculta la tarjeta Wi-FI 7 integrada.

Para garantizar una correcta alimentación de la CPU instalada, dispone de un doble conector de 8 pines.

SOCKET LGA1851

El socket es el nuevo LGA1851 compatible con los nuevos procesadores Intel Core Ultra 200

SLOTS PCI Y M.2

La placa dispone de 3 slots PCI-E x16 con esta configuración:3x PCI-E x16 slot
PCI_E1 Gen PCIe 5.0 soporte hasta x16 y conectado a CPU
PCI_E2 Gen PCIe 4.0 soporte hasta x4 y conectado a chipset
PCI_E3 Gen PCIe 4.0 soporte hasta x4 y conectado a chipset

Todos ellos con disipador de aluminio y sistema de liberación y fijación EZ.M2

Almacenamiento:

4x M.2
M.2_1 (Conectado a CPU) soporte hasta PCIe 5.0 x4 , compatible con dispositivos con formato 2280/2260
M.2_2 (Conectado a CPU) soporte hasta PCIe 4.0 x4 , compatible con dispositivos con formato 22110/2280/2260
M.2_3 (Conectado a Chipset) soporte hasta PCIe 4.0 x4 , compatible con dispositivos con formato2280/2260/2242
M.2_4 (Conectado a Chipset) soporte hasta PCIe 4.0 x4 / SATA mode, compatible con dispositivos con formato 2280/2260/2242
4x SATA 6G

Soporte RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos con conector SATA
Soporte RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos con conector M.2 NVMe

SONIDO

El audio está confiado a un códec Realtek^® ALC1220P , con capacidades High Definition Audio y soporte para canales 7.1 y salida S/PDIF.

CONEXIONES TRASERAS

El panel de conexiones traseras incluye estos conectores:

• Conector HDMI
• Doble conector Thunderbolt™ 4 40Gbps (Type-C
• 3X USB 10Gbps Type-A
• 1X USB 10Gbps Type-C
• 2X USB 5Gbps Type-A ( Azules)
• Botón Flash Bios
• Botón Clear CMOS
• Conector 5G LAN
• 2X USB 5Gbps Type-A
• Doble conector Antena Wifi
• Doble conector Audio Jack 3.5″
• Salida S/PDIF

SOFTWARE

La placa incluye una llave USB con los drivers necesarios para la gestión de la misma. Y por supuesto la app MSI CENTER.

BIOS

MSI incorpora la nueva BIOS MSI Click Bios, con dos modos de utilizacion: EZ MODE y ADVANCED, con opciones de OC predefinidas, monitor de hardware, actualización sencilla de BIOS, etc…

PRUEBAS DE RENDIMIENTO

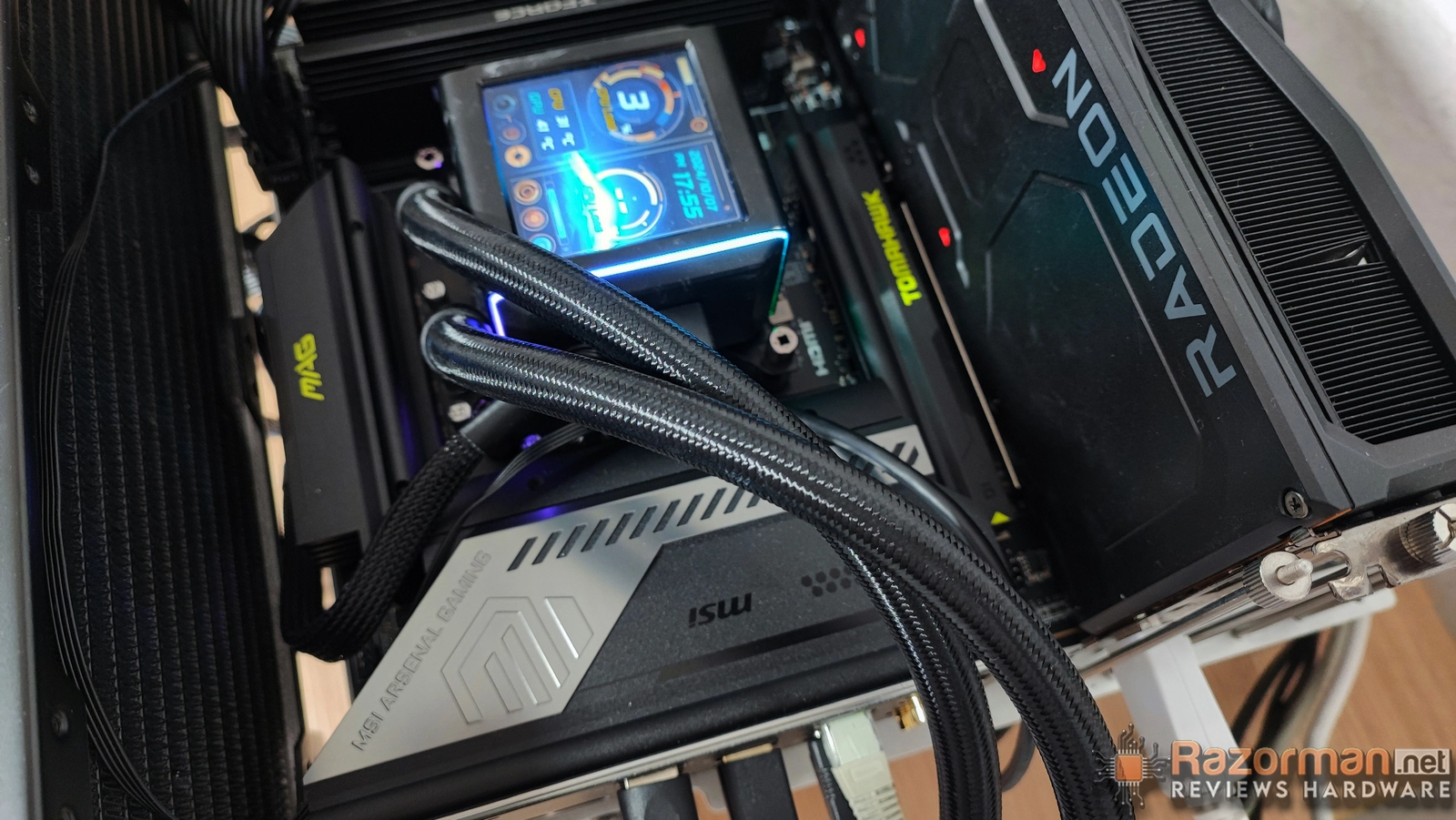

Este ha sido el setup de pruebas:

TESTS SINTETICOS

NOTA: En todos los tests que sean posibles, vamos a comparar el rendimiento de los procesadores Intel Core i7 14700K vs Intel Core i7 265KF vs AMD RYZEN 9 9700X

CORONA 1.3

W-PRIME 32 MULTIHILO

AIDA64: MEMORIA

CINEBENCH R20 Y CINEBENCH R24

BLENDER 4.2.0

GEEKBENCH 6.3.0

CPU PROFILE

PCMARK 10

3DMARK

X-264 HD

OVERCLOKCING

El procesador con el que hicimos las pruebas era una muestra de ingeniería que no era compatible con XTU, así que empleando el perfil OC de la placa base MSI UNLIMITED SETTING, con estos párametros:

• Power Limit PL1 4096W
• Power Limit Pl2 4096W
• Current Limit 512A

pasamos de los 34549 puntos a los 35393 puntos, sobre un 3% de Ganancia

TEMPERATURAS VRM

Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.

Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench OCCT 13.1.7 durante 30 minutos

El VRM de 16VCore+1SA+1GT+1VN y 90A soporta sin ningún esfuerzo el test, donde el procesador consume cerca de 210W

CONCLUSIONES FINALES Y PUNTUACION
