Vamos a analizar hoy la placa base MSI MAG Z790 Tomahawk WIFI DDR4, un modelo que te permitirá aprovechar tu memoria DDR4 actual y disfrutar de las nuevas prestaciones de la 13ª Generación de procesadores Intel.
Muchas gracias a MSI por enviarnos esta placa base MSI MAG Z790 Tomahawk WIFI DDR4 para la review
| CHIPSET | Intel Z790 |
| SOPORTE CPU | 12/13 Generación Procesadores Intel® Core™, Pentium® Gold y Celeron® |
| MEMORIA SOPORTADA | 4x DDR4, hasta 128GB Memoria 5333/ 5200/ 5066/ 5000/ 4800/ 4600/ 4533/ 4400/ 4266/ 4000/ 3866/ 3733/ 3600/ 3466/ 3333(O.C.)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133(JEDEC & POR) Frecuencia máxima OC: • 1DPC 1R hasta 5333+ MHz • 1DPC 2R hasta 4800+ MHz • 2DPC 1R hasta 4400+ MHz • 2DPC 2R hasta 4000+ MHz Soporte Dual-Channel Soporte Intel® Extreme Memory Profile |
| CONEXIONES | 1x HDMI™ – 4k @ 60 Hz 1x DisplayPort – 8K @ 60 Hz |
| SLOTS EXPANSION | 2x PCI-E x16 slot Soporte x16/x4 1x PCI-E x1 slot |
| ALMACENAMIENTO | 4x M.2 slot M.2_1 (FCPU) soporte hasta PCIe 4.0 x4 , soporte 22110/2280/2260 M.2_2 (Chipset) soporte hasta PCIe 4.0 x4 , soporte 2280/2260 M.2_3 (Chipset) soporte hasta PCIe 4.0 x4 / SATA mode, soporte 2280/2260/2242 M.2_4 (Chipset) soporte hastaPCIe 4.0 x4 , soporte 2280/2260/2242 7x puertos SATA 6G |
| LAN | Intel® 2.5Gbps LAN |
| WIRELESS/WIFI | Intel® Wi-Fi 6E Módulo preinstalado en el slot M.2 (Key-E) Soporte MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) hasta2.4Gbps Soporte 802.11 a/ b/ g/ n/ ac/ ax Soporte Bluetooth® 5.3, FIPS, FISMA |
| AUDIO | Realtek® ALC4080 Codec 7.1-Canales USB High Performance Audio Soporte salida S/PDIF Soporte hasta 32-Bit/384 kHz reproducción |
| SISTEMAS OPERATIVOS SOPORTADOS | Soporte Windows® 11 64-bit, Windows® 10 64-bit |
| FORMATO | ATX 243.84mmx304.8mm |
UNBOXING Y ACCESORIOS
El embalaje exterior de la placa base MSI MAG Z790 TOMAHAWK WIFI DDR4 lo conforma una caja de cartón realmente llamativa, que combina los tonos negros/grises. Vemos el logo del fabricante, modelo y varios iconos de sus principales características en el frontal, encontrando en el perfil trasero gran cantidad de información de la placa, así como una imagen de la misma.
Protege la placa base una bolsa antiestática y en la siguiente imagen vemos todos los accesorios incluidos:
- Guía de instalación rápida
- 2 Cables SATA
- 2 clips EZ M.2
- USB con drivers y apps
- Stickers para los cables
- Doble antena Wifi
- Folleto informativo
DISEÑO

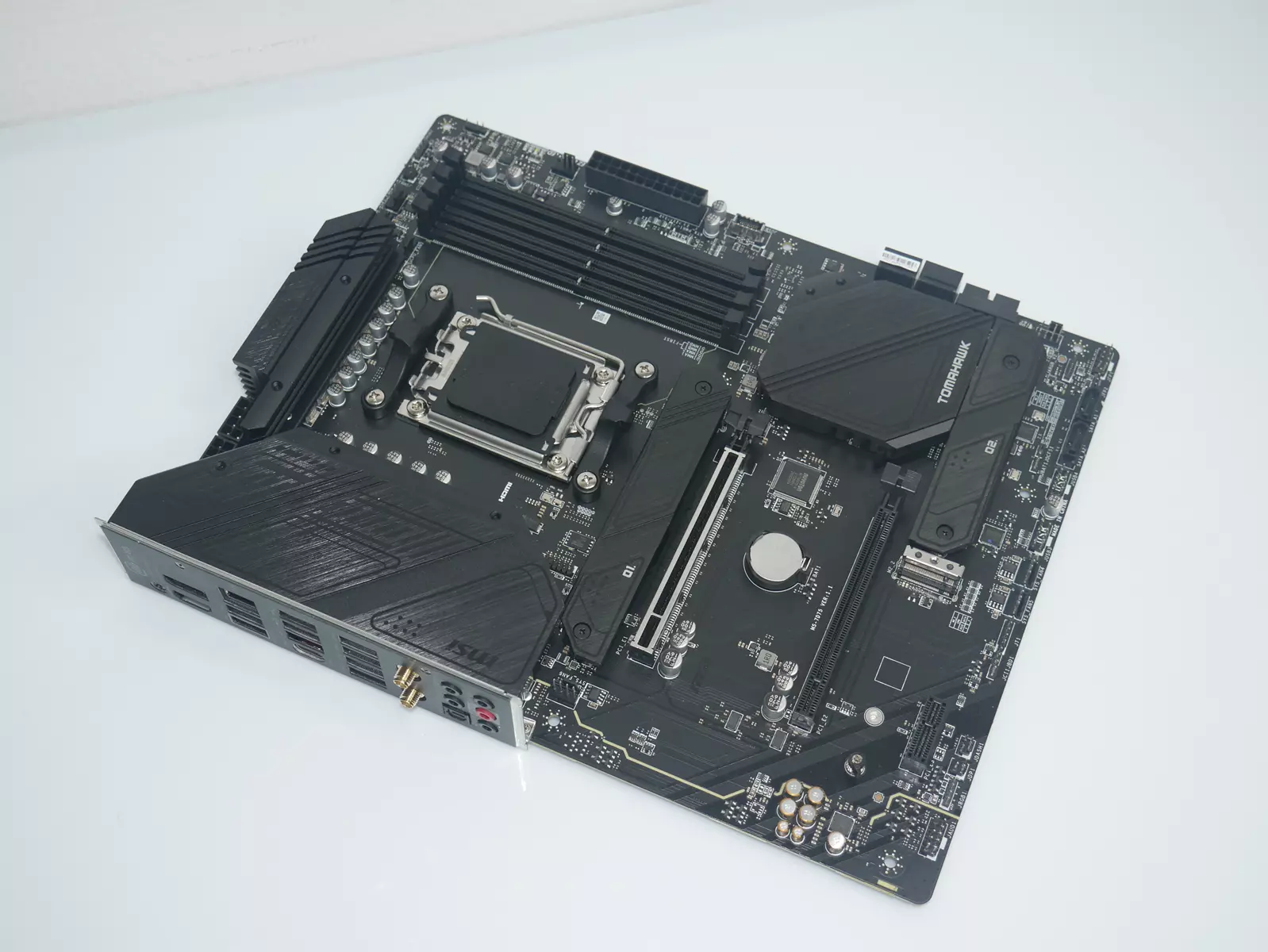

Siempre hemos dicho que la gama Tomahawk es una de las más exitosas de MSI por su cuidada relación calidad/precio, prestaciones y la incorporación de las últimas innovaciones del mercado. Este modelo tiene un diseño muy sobrio y discreto como podemos apreciar, con un PCB de color negro y unos disipadores de aluminio efecto cepillado de color negro. Su formato es ATX convencional de 243.84mmx304.8mm.
VRM
Alrededor del zócalo de la CPU encontramos un potente VRM de 16+1+1 fases de alimentación de 90A.
Los disipadores disponen de unas gruesas almohadillas térmicas – no unidos entre sí los disipadores de aluminio por un heatpipe. El disipador principal hace también la funciónde tapa superior de la zona de conexiones careciendo de iluminación y con unas ligeras franjas longitudinales en su superficie.
La alimentación de los potentes y demandantes procesadores Intel de 13ª Generación implican una buena alimentación de la CPU y en este caso encontramos un doble conector EPS de 8+8 pines
SOCKET INTEL LGA 1700
La ventaja de este socket es la compatibilidad con los anteriores procesadores de la 12ª generación de Intel y los últimos procesadores de la 13ª generación
De momento son 6 procesadores, una lista que se verá ampliada en los próximos meses.
MEMORIA DDR4
De momento la memoria DDR5 tiene un precio muy elevado. En esta placa base tenemos la suerte de poder hacer uso de nuestra memoria DDR4, lo que supone un alivio para el desembolso que tenemos que hacer para actualizarnos a un procesador Intel de 13ª generación.
La placa dispone de 4 slots DIMM para admitir un total de 128 gb de memoria en configuración de doble canal y una frecuencia máxima de 5333 Mhz.
ILUMINACION ARGB Y RGB
En una esquina encontramos un DEBUG Led que nos informa sobre posibles problemas de arranque – BOOT, CPU, VGA, RAM – y 2 conectores ARGB y otro RGB .
SLOTS PCIe y M.2
En la zona inferior de la placa, encontrmos un Slot PCI Express 5.0 x16 cubierto por un carenado metálico de aluminio cepillado y conexión a la CPU, un slot PCI Expres 4.0 x16 – conectado al chipset – y por último un conector PCI Express 3.0 x1 también conectado al chipset.
Para almacenamiento disponemos de 4 slots M.2, con esta configuración
M.2_1 (Conectado a CPU) y soporte PCIe 4.0 x4 , con compatibilidad con los dispositivos de formato 22110/2280/2260
M.2_2 (Conectado al Chipset) y soporte PCIe 4.0 x4 , con compatibilidad con los dispositivos de formato 2280/2260
M.2_3 (Conectado al Chipset) y soporte PCIe 4.0 x4 / SATA , con compatibilidad con los dispositivos de formato 2280/2260/2242
M.2_4 (Conectado a Chipset) y soporte PCIe 4.0 x4 , con compatibilidad con los dispositivos de formato 2280/2260/2242
7x SATA 6G
SONIDO Realtek® ALC4080 Codec
El audio está confiado a un chip de sonido Realtek® ALC4080 Codec, con capacidad 7.1 canales igh Performance Audio y soporte S/PDIF y reproducción 32-Bit/384 Khz en el panel frontal
CONEXIONES TRASERAS
Completo panel de conexiones traseras, de izquierda a derecha:
- DisplayPort 1.4
- Puerto HDMI™ 2.1
- 2.5 Lan
- 2x USB 3.2 Gen 2 10Gbps Type-A
- 2x USB 2.0 + 1x USB 3.2 en 2 10Gbps Type-A + USB 3.2 Gen 2 10Gbps Type-C
- 4x USB 3.2 Gen 1 5Gbps Type-A
- 2X Antena Wifi
- 5x Jack + SPDIF
SOFTWARE
En la llave USB encontramos todos los drivers necesarios para el funcionamiento de la placa base, además de MSI Center y un antivirus temporal de Norton.
Como siempre para la gestión de la placa base contamos con MSI Center, una práctica y sencilla app que nos permite monitorizar el funcionamiento del equipo, seleccionar el uso del equipo entre varios perfiles de rendimiento, por supuesto gestionar la iluminación con Mystic Light, efectuar una diagnosis del funcionamiento del PC y por último actualizar los drivers y la BIOS de la placa base desde un entorno Windows.
BIOS
La Bios de la placa base MSI MAG Z790 Tomahawk Wifi DDR4, tiene dos modos de visualización: un modo sencillo donde desde una sóla pantalla podemos ver el estado del equipo y gestionar el perfil XMP de la memoria y un modo ADVANCED, con cientos y cientos de configuraciones para afinar al máximo nuestro equipo, pudiendo almacenar estos perfiles en una pestaña, además de gestionar también la velocidad de rotación de los ventiladores.
PRUEBAS DE RENDIMIENTO
Este ha sido el setup de pruebas
El rendimiento en el primer bench sintético que hemos realizado ya promete: supera ampliamente a todo un Intel Core i9 12900K….
TESTS SINTETICOS
CORONA 1.3
W-PRIME32 MULTIHILO
AIDA64: MEMORIA
CINEBENCH R20 Y CINEBENCH R23
BLENDER 3.3.0
GEEKBENCH 5.4.5
CPU PROFILE
CPU Profile es el nuevo benchmark ofrecido por 3DMark, que ofrece una valoración subjetiva del rendimiento de la CPU, mostrando el rendimiento obtenido según vayamos empleando los núcleos de la CPU, con 6 pruebas en total y un número diferente de subprocesos. Es un benchmark muy útil para comprender y comparar el rendimiento de una misma CPU al usar desde un sólo núcleo hasta los 8-16 de las CPU más potentes.
PCMARK 10
3DMARK
TEMPERATURAS VRM
Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench Cinebench R23 durante 30 minutos consecutivos y monitorizando la tempertura del VRM con HWInfo.
| VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
| MSI MAG Z790 TOMAHAWK WIFI DDR4 + INTEL CORE I7 13700K | 32ºC | 72ºC |
Como ya suponíamos el potente VRM de 16+1+1 fases de alimentación de 90A soporta sin mucho esfuerzo una tortura como supone la ejecución de Cinebench R23 durante 30 minutos consecutivos.
OVERCLOCKING
Mediante la aplicación Intel Xtreme Tuning subimos la frecuencia de los Cores Principales hasta los 5.5 Ghz que es el valor en el que pudimos pasar varios tests sin ningún tipo de problemas:
Con estas nuevas frecuencias, ejecutamos el bench Geekbench 5.4.5, con estos nuevos resultados:
No es mucho diferencia, pero pasamos de una puntuación Mononúcleo de 2110 puntos a los 2166 puntos – un +2.6% más de rendimiento – mientras que en Multinúcleo pasamos de los 16917 puntos a los 16875 puntos, achacable a que la temperatura de la CPU llega a los 100ºC y se produce thermal throttling, lo que reduce la frencuencia de trabajo de la CPU. Recordemos que hemos empleado una Silverstone Vida Slim 240 para la review.
CONCLUSIONES FINALES Y PUNTUACION
