Vamos con la review de una más que interesante placa base con el chipset Z690 de Intel para gestionar los últimos procesadores Intel Core de 12 Generación: la MSI MAG Z690 Tomahawk WiFi con un potente sistema de alimentación de 16+1+1 fases, 4 ranuras M.2 y soporte memoria DDR5 hasta 6400 Mhz.
Muchas gracias a MSI por enviarnos esta placa MSI MAG Z690 Tomahawk Wifi para la review
MSI MAG Z690 TOMAHAWK WIFI: CARACTERISTICAS TECNICAS
| PROCESADORES SOPORTADOS |
|
| SOPORTE MEMORIA |
|
| PCI EXPANSION |
|
| ALMACENAMIENTO |
|
| AUDIO | Realtek® ALC4080 Codec
|
| FORMATO Y DIMENSIONES | 30.5 cm x 24.4 cm – ATX |
[nextpage title= «MSI MAG Z690 TOMAHAWK WIFI: UNBOXING Y ACCESORIOS»]

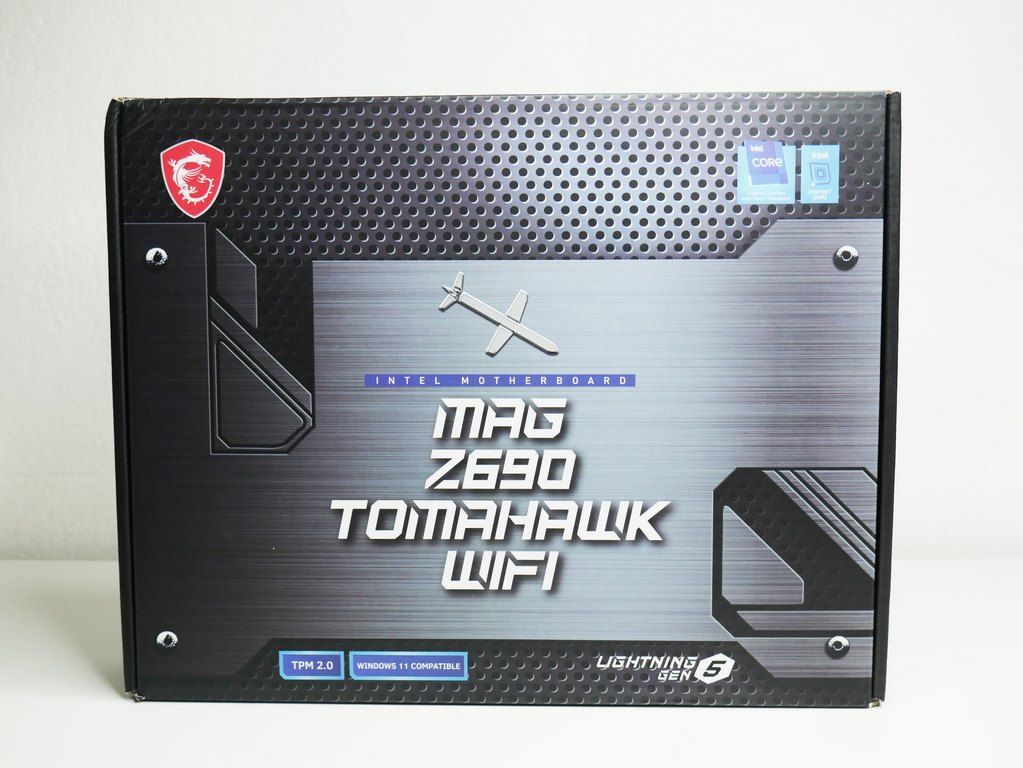

El embalaje de esta placa MSI MAG Z690 Tomahawk Wifi sigue las líneas habituales de la gama, con una atractiva caja de tonos grises/negro y las señas de esta gama: un fondo «metálico» con predominancia del modelo en grandes caracteres en esta parte frontal , acompañada de información en forma de pequeños iconos y por supuesto el logo de MSI.
En la zona trasera de este embalaje vemos una imagen de la placa y abundante información técnica sobre la misma.
La placa viene perfectamente protegida por una bolsa de plástico antiestática y sobre ella una caja de cartón con parte de los accesorios disponibles, quedando el resto colocados bajo la placa base.

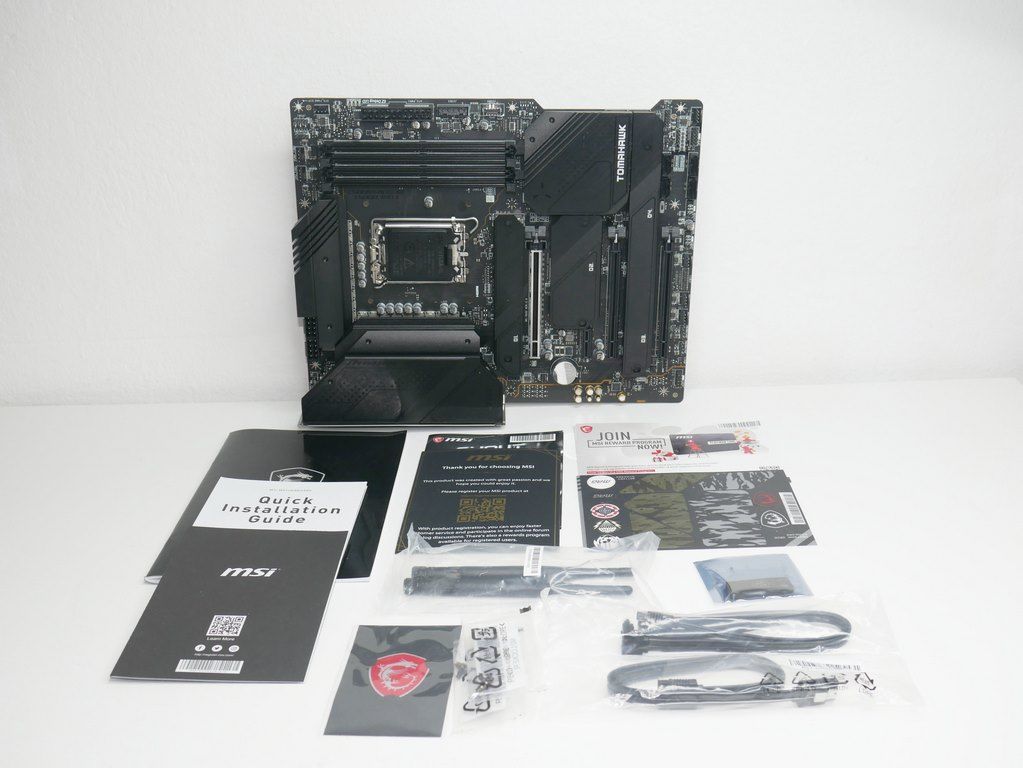

En la imagen vemos el abundante bundle que acompaña la placa:
- Manual de usuario y guía de instalación rápida
- Doble antena Wifi
- 2X Cables SATA
- EZ M2. Clip
- USB con drivers y apps
- Varias tarjetas de márketing y registro del producto
- Pegatina MSI
[nextpage title= «MSI MAG Z690 TOMAHAWK WIFI: DISEÑO»]

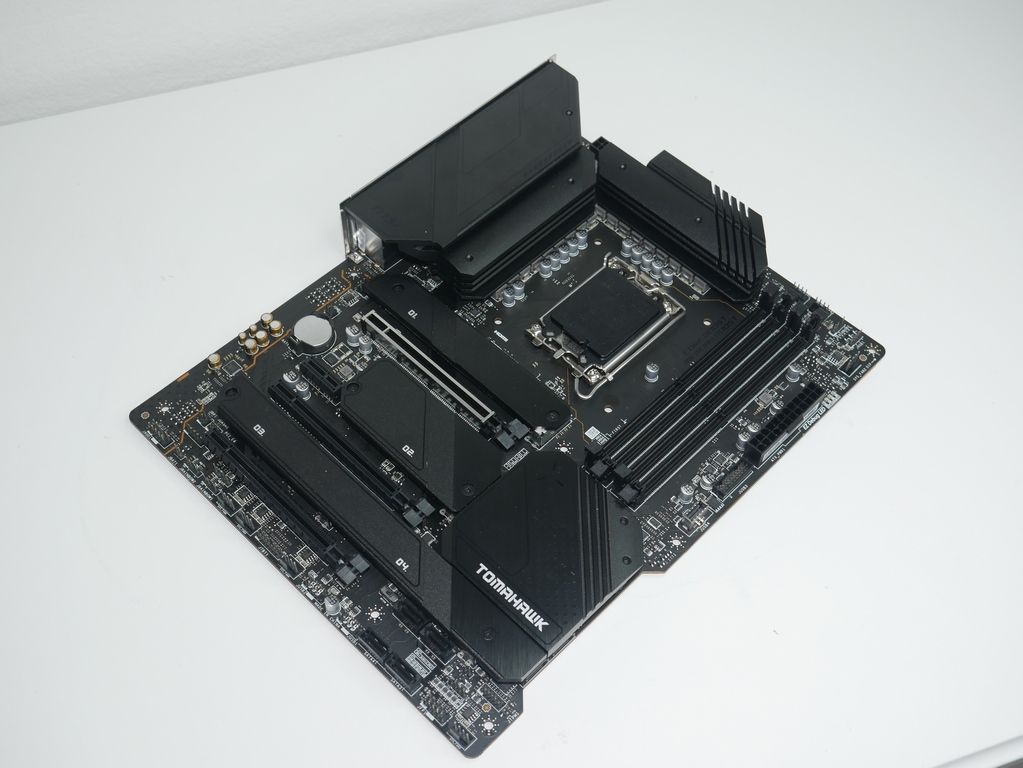

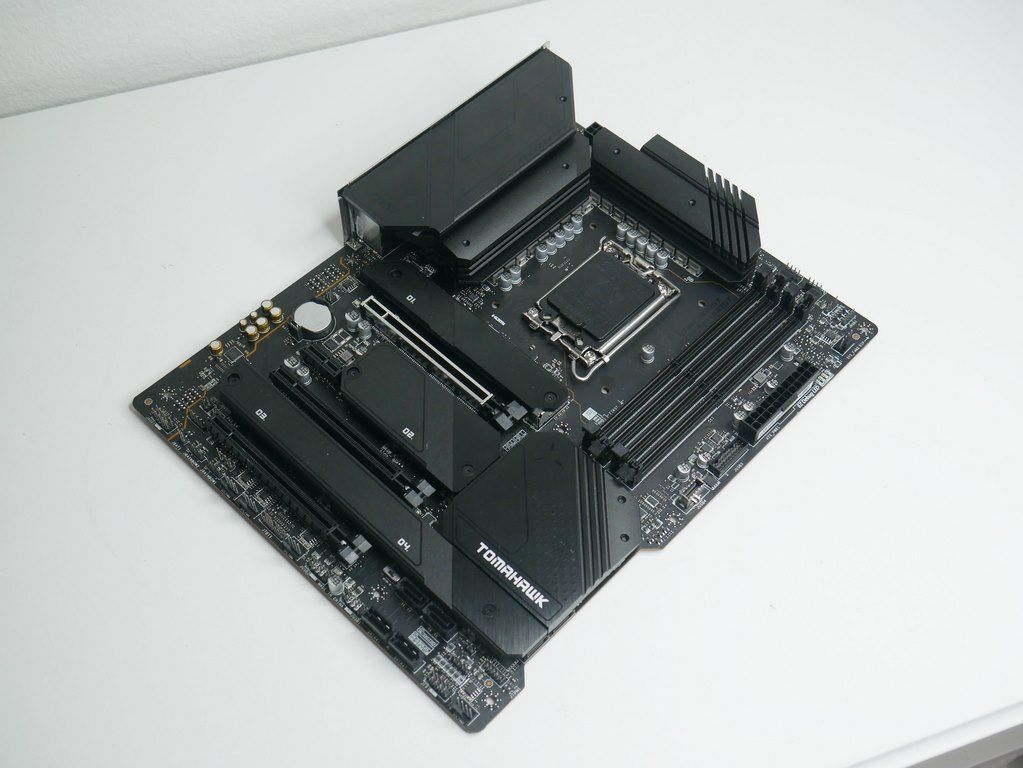

La sobriedad, elegancia y elevadísima calidad de materiales inspiran el diseño de esta placa, con un formato ATX convencional y un PCB de color negro de 6 capas y con 2 onzas de grosor de cobre con certificación IT-170, en el que destacan los bien dimensionados heatsinks de aluminio pintados en color negro mate que realzan esta sensación de placa premium.

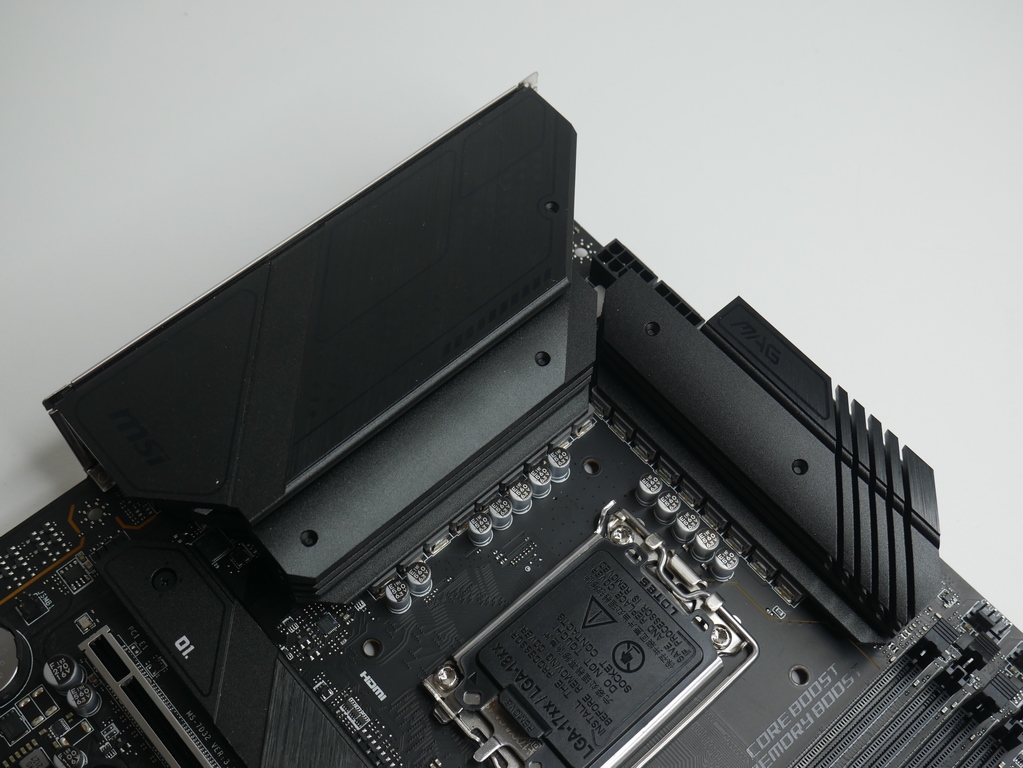

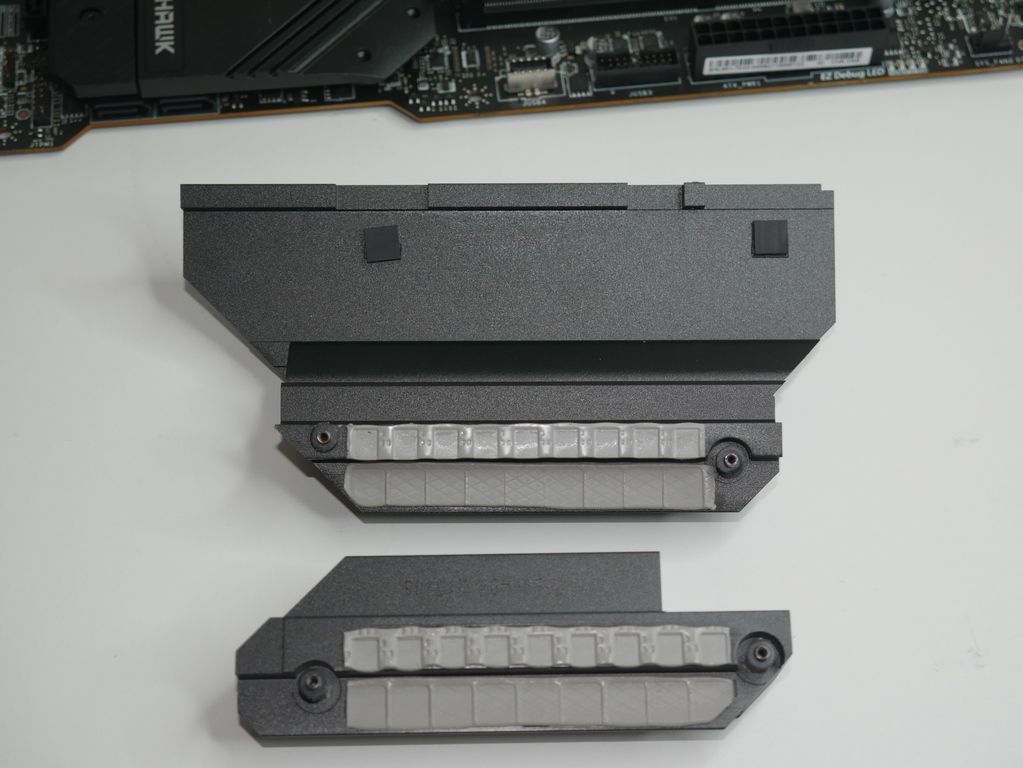

Los heatsinks que refrigeran el VRM son de un muy generoso tamaño y compuestos por dos bloques de aluminio negro cepillado y sin contacto entre si ni encontramos ningún heatpipe que los una como ocurre en placas base de categoría superior. El heatsink principal sirve a la vez de soporte para la chapa trasera de conexión de la placa base.

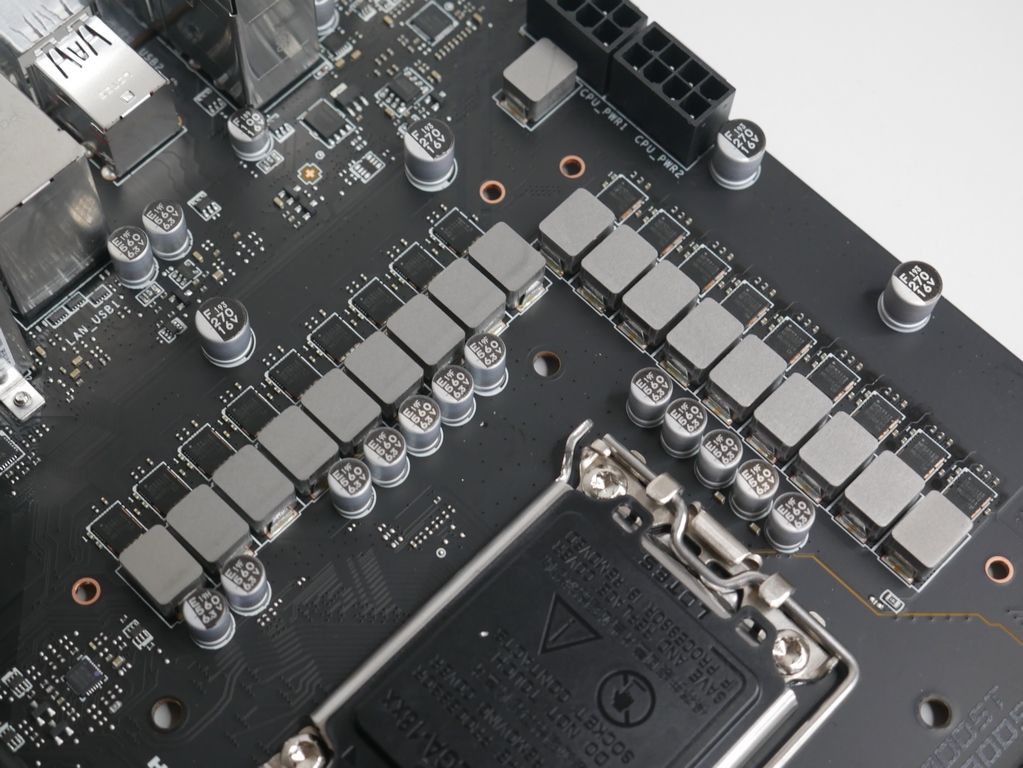

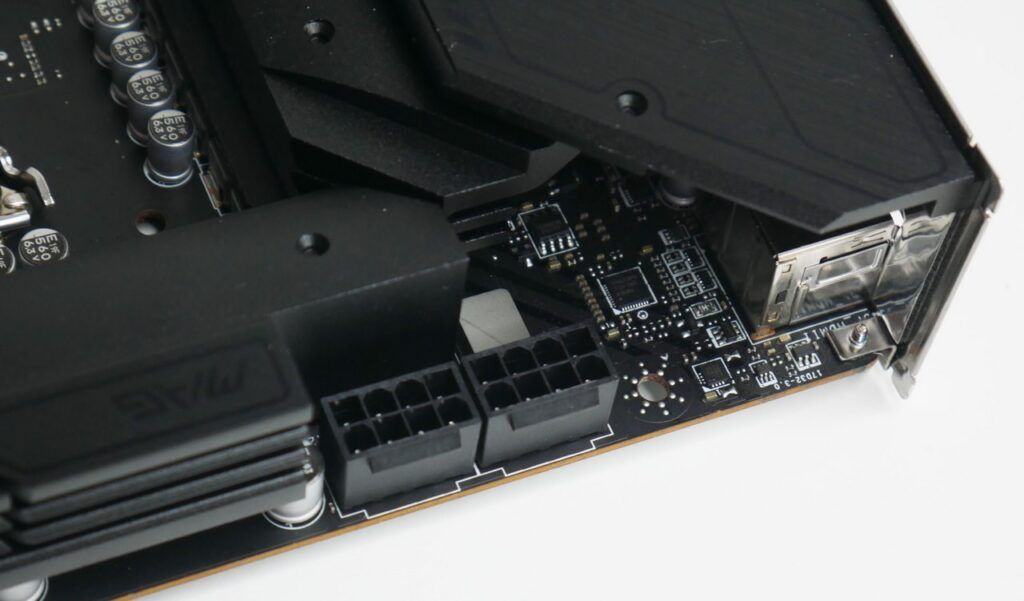

El VRM de esta MSI MAG Z690 Tomahawk Wifi es ya realmente potente: 16 +1 + 1 fases que recurren para su alimentación a un doble conector de 8 pines en la zona superior de la placa base , con una potencia de 70A.

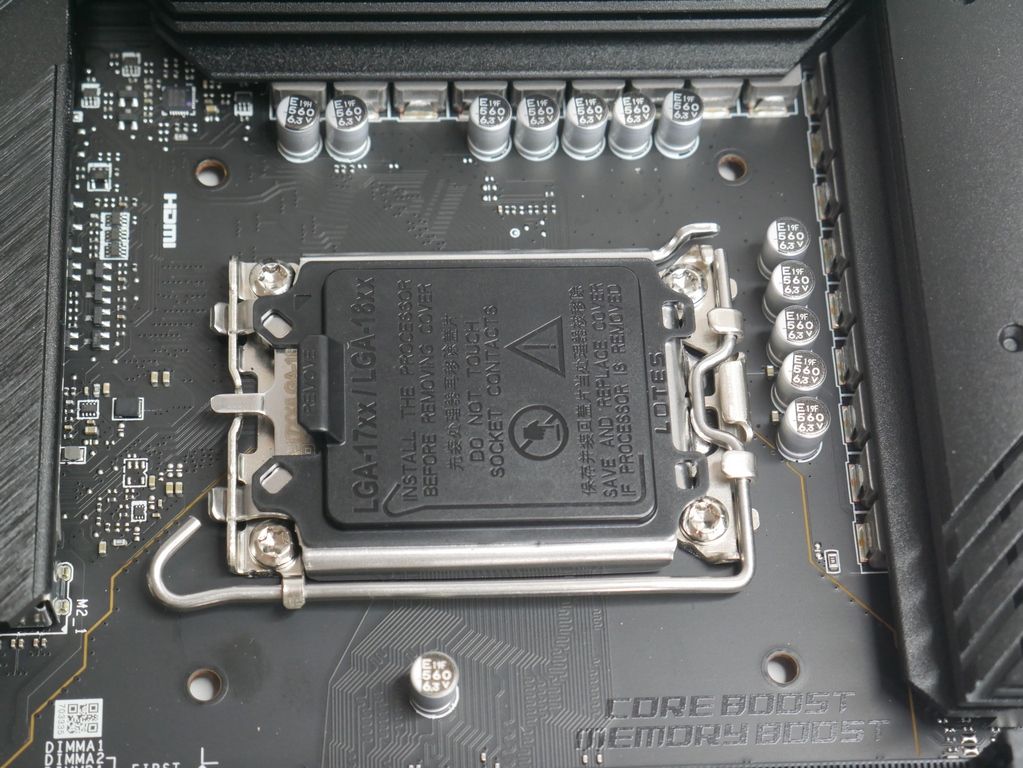

La potencia y características de esta placa nos permitirán conectar en el socket LGA 1700 cualquier procesador Intel Core de 12º Generación, Pentium o Celeron.

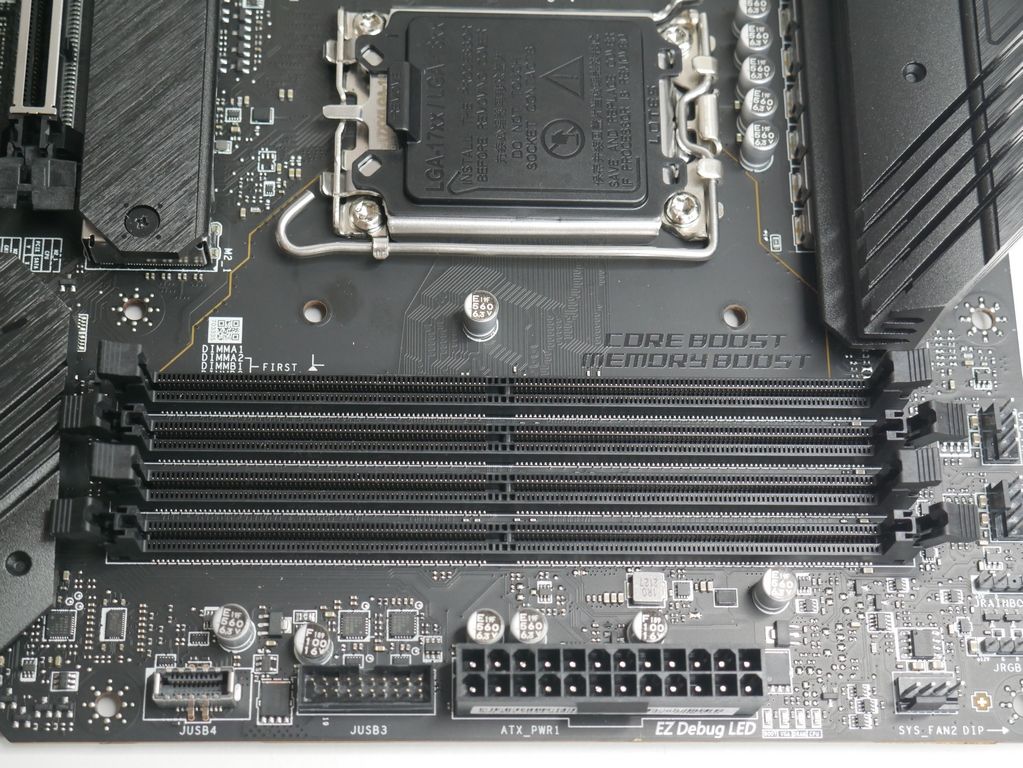

Los 4 slots de memoria nos permiten instalar hasta 128 GB DDR5 , con una frecuencia máxima de hasta 6400 Mhz gracias al perfil XMP 3.0 activable desde la Bios, todo ello en configuración de doble-canal de memoria y soporte para memoria no registrada.
A pesar de que la placa base no cuente con iluminación propia, si encontramos 1X conector de 12V y 3X conectores 5VDG A-RGB.

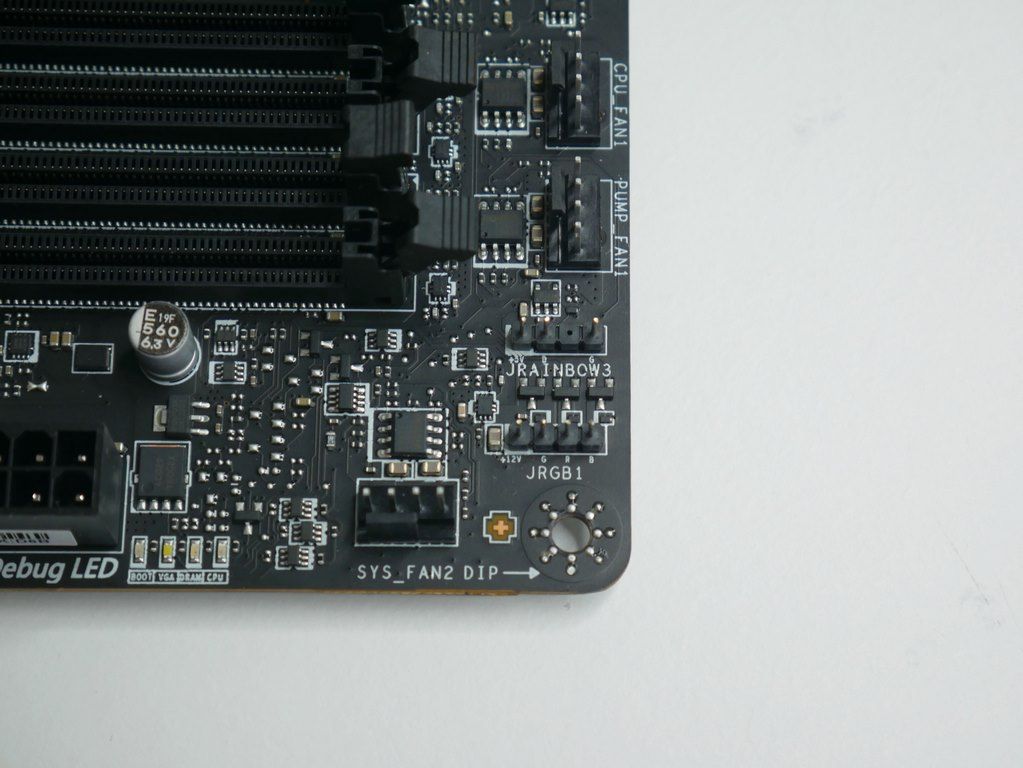

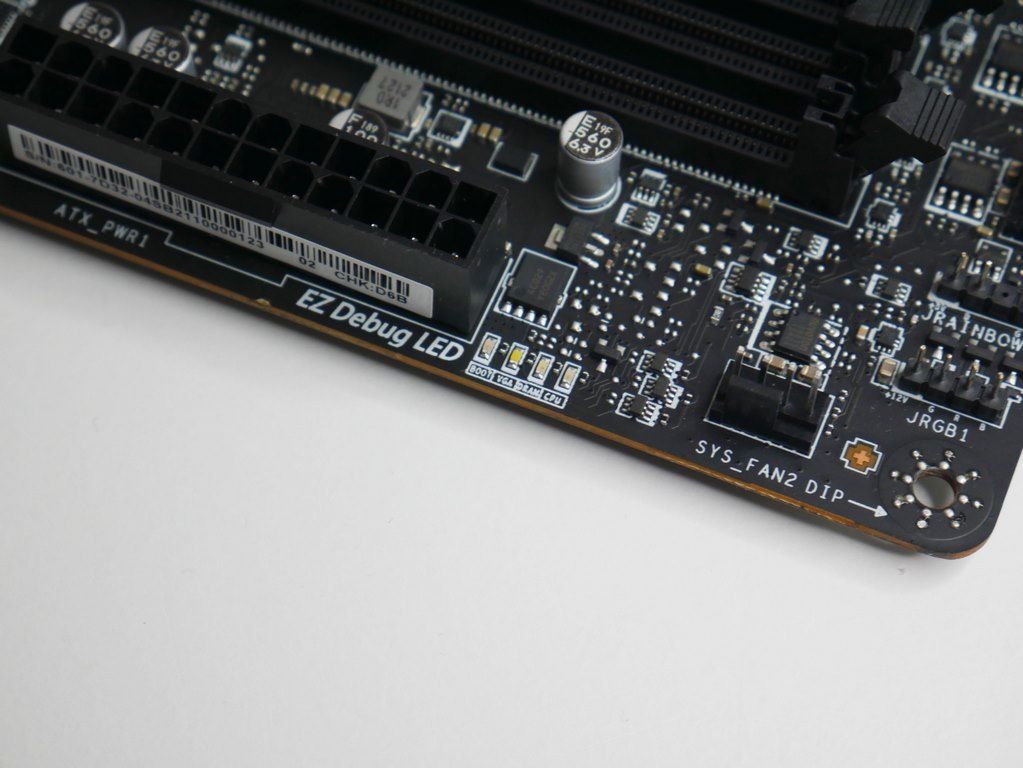

No encontramos tampoco un Debug Led numérico, pero si 4 leds que nos informan de algún problema en el arranque tanto en Boot, Tarjeta gráfica, Ram o CPU.

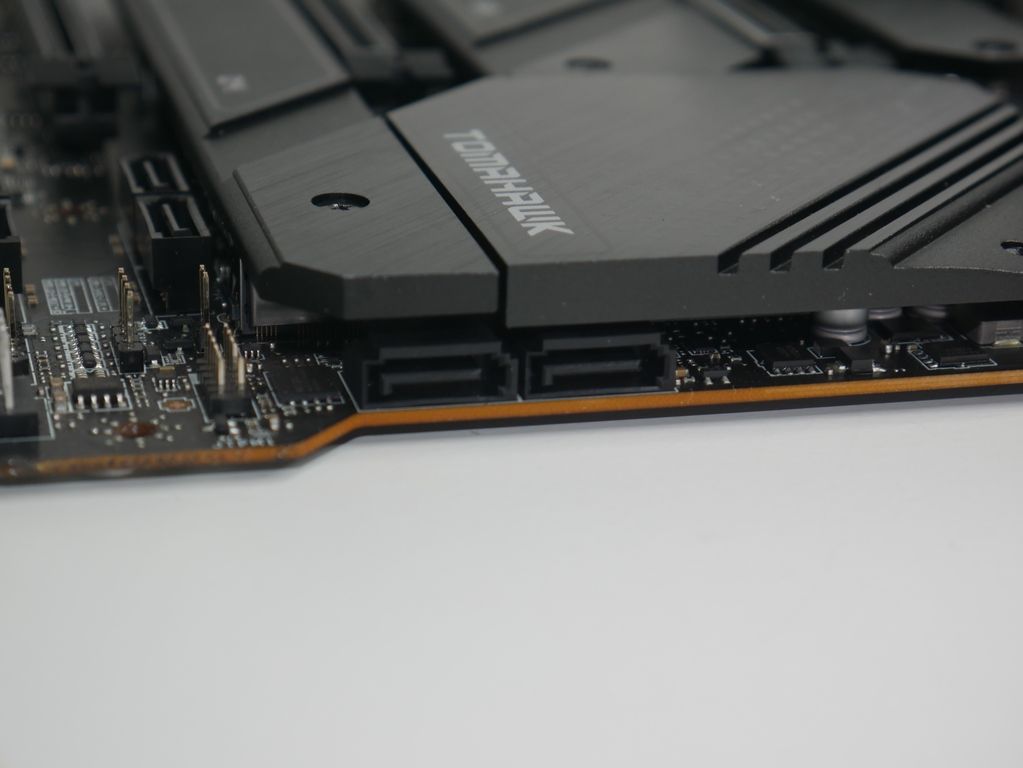

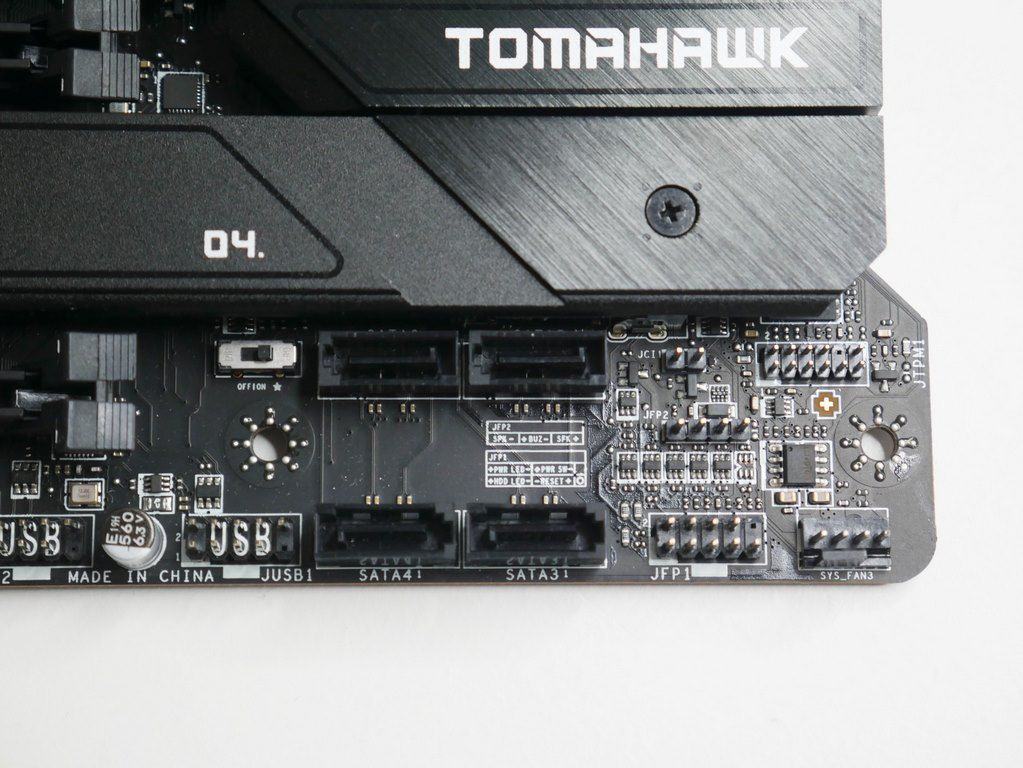

El apartado de almacenamiento SATA está confiado a 6X puertos SATA 6 Gbps, con soporte para configuraciones RAID 0,1, 5 y 10.

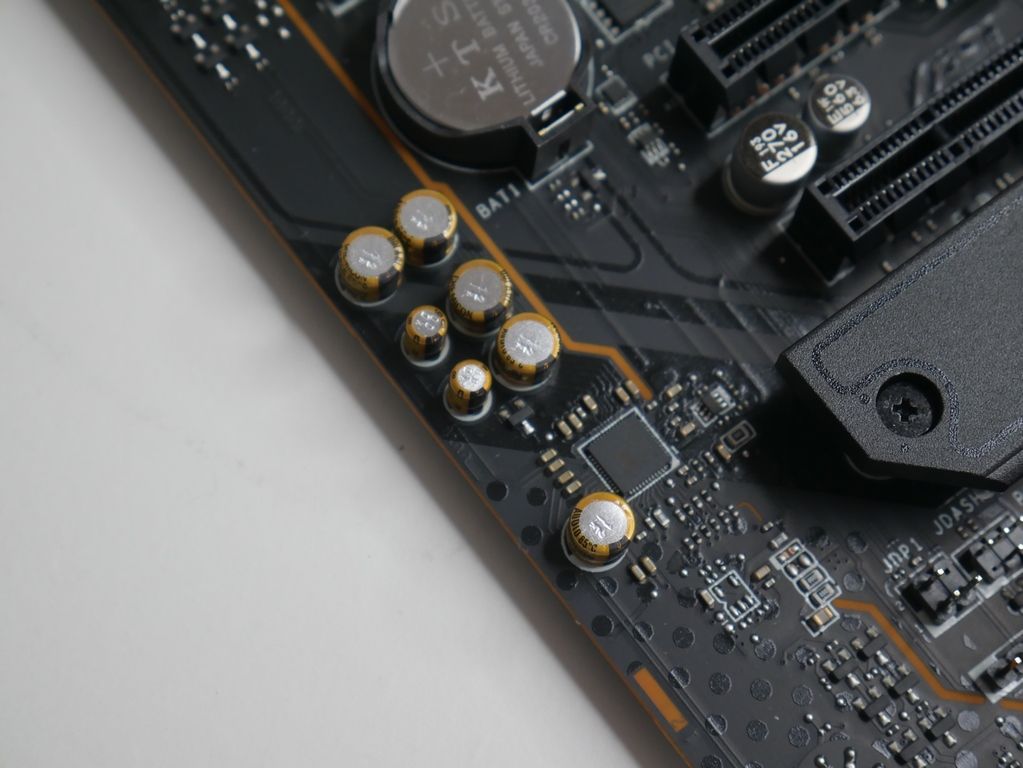

El sonido está confiado a un códec Realtek ALC4080 con capacidad 7.1 High Definitiion Audio y soporte para salida S/PDIF.

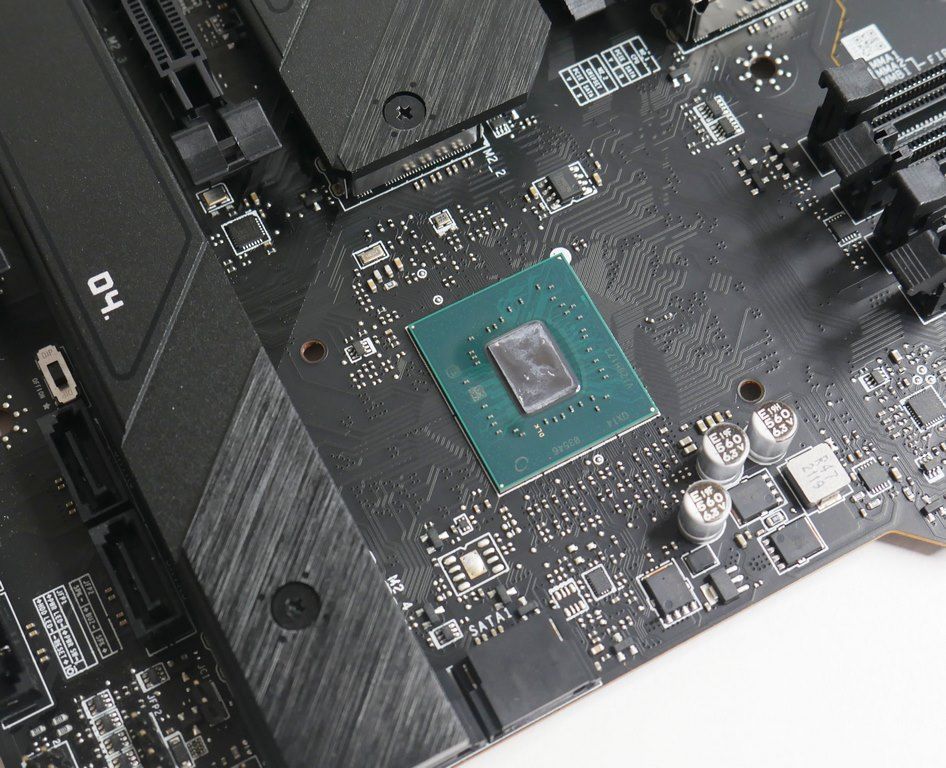

El nuevo chipset Z690 de gama alta dispone de 12 carriles PCIe 4.0 y 16 carriles PCIe 3.0, acompañado de 8 puertos SATA @ 6 GBps, 4X USB 3.2 Gen2 o bien 10 USB 3.2 Gen2, además de soporte Wi-Fi 6E y LAN de 2.5 G.

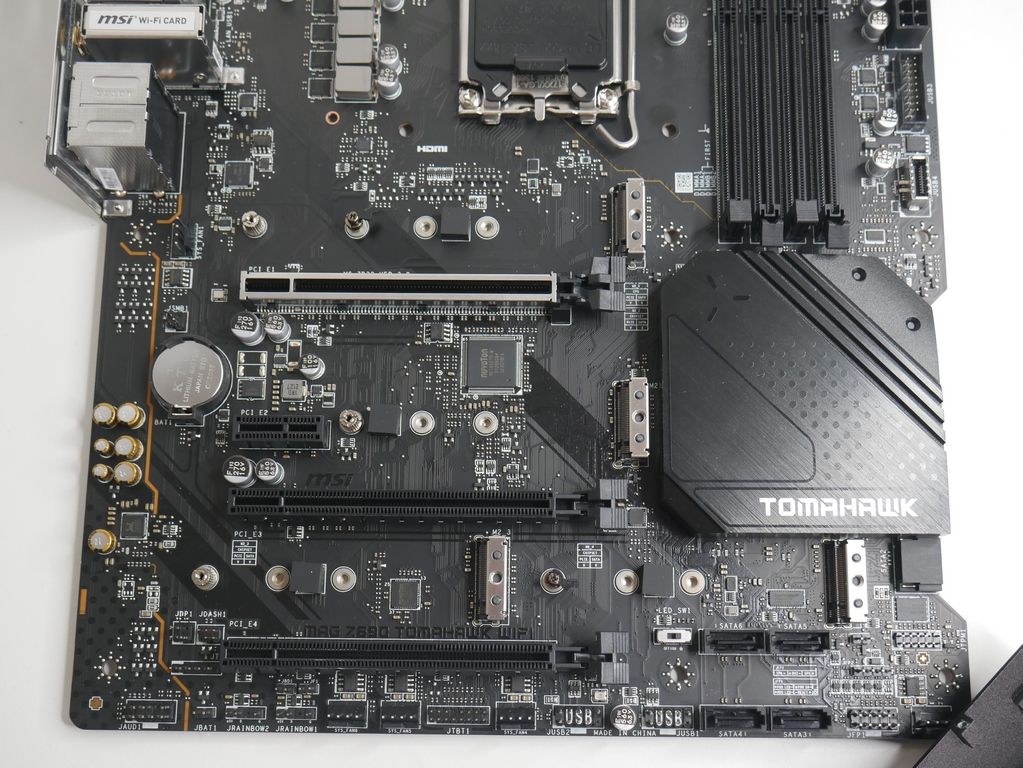

Nos detenemos ahora en la configuración PCIe y que cuenta con estas características: 4 ranuras PCIe con las capacidades siguientes:
- PCIE_1: que corresponde a la ranura principal y conectada directamente al procesador a través de 16 carriles PCIe 5.0.
- PCIE_2: La siguiente en orden y en formato 1X, conectada al chipset con un carril PCI3 3.0.
- PCIE_3: A continuación con 4 carriles PCIe 3.0 y conectada también al chipset. l
- PCIE_4: Conectada al chipset y con una configuración PCIe 3.0.

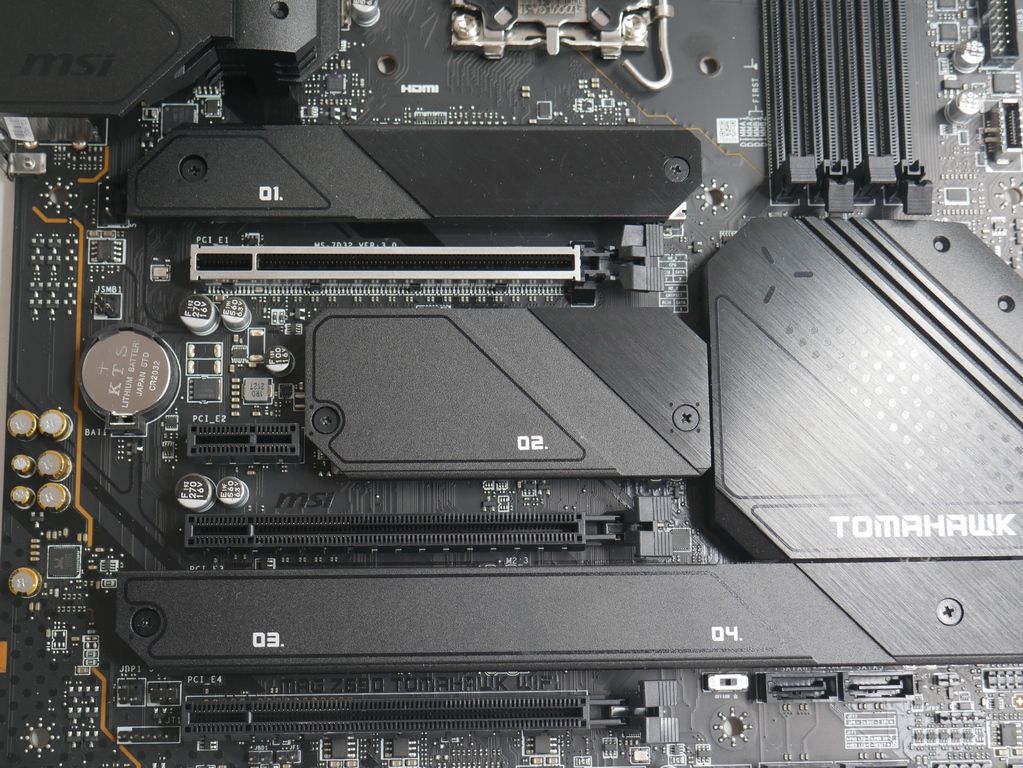

Encontramos nada menos que 4 soportes para la conexión de dispositivos M2 con esta configuración:
- M2_1: Se conecta a los 4 carriles PCIe 4.0 de la CPU , con soporte para formatos 22110.
- M2_2: La más próxima a la anterior, en modo PCIe 4.0, con soporte de dispositivos con formato hasta 2280.
- M2_3: Situada en la vista izquierda de la imagen con conexión PCIe 3.0 y admite conexiones SSD SATA.
- M2_4: La última y situada bajo el chipset, con conexión por 4 carriles PCIe y soporte para los formatos 2280 y SSD SATA.

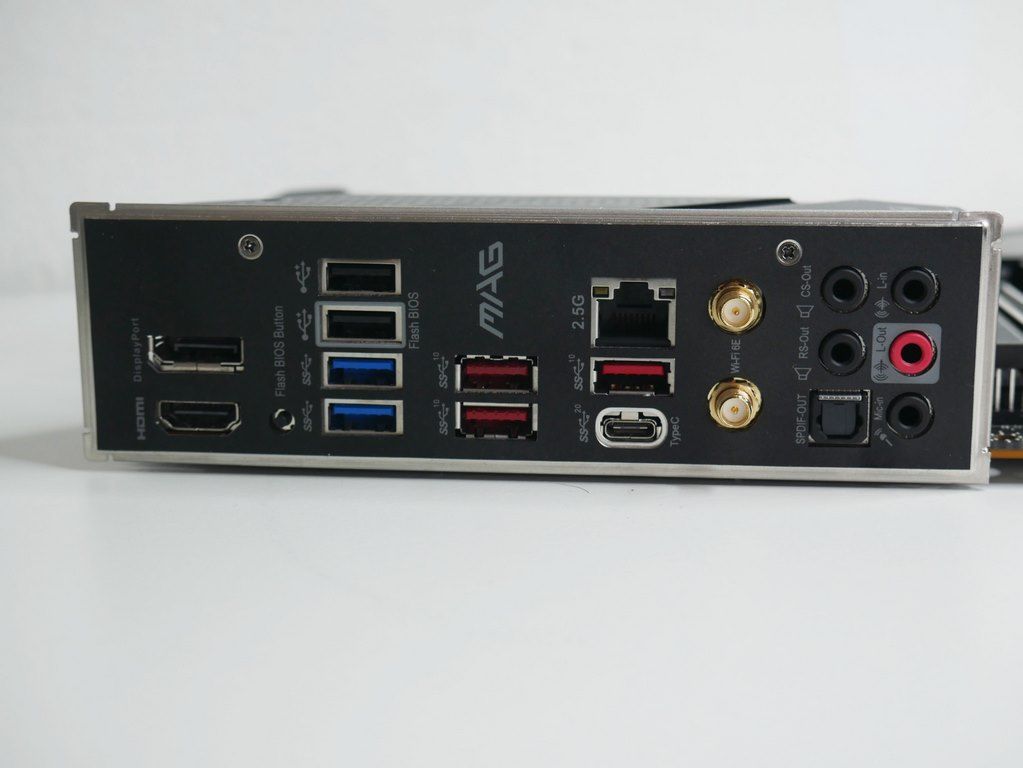

Las conexiones de la placa son las siguientes – de izquierda a derecha – :
- Conector DisplayPort 1.4
- HDMI 2.1
- Botón Flash Bios
- 2X USB 2.0 – negros
- 2X USB 3.2 Gen 1 5Gbps Type-A – Azules
- 2X USB 3.2 Gen 2 10Gbps Type-A – Rojos
- Puerto LAN 2.5G
- 1X USB 3.2 Gen 2 10Gbps Type-A
- 1X USB 3.2 Gen 2×2 20Gbps Type-C
- 2X conectores antena
- Conectores HD Audio
- Salida óptica
- USB 3.2 Gen 2×2 20Gbps Type-C
[nextpage title= «MSI MAG Z690 TOMAHAWK WIFI: BIOS»]

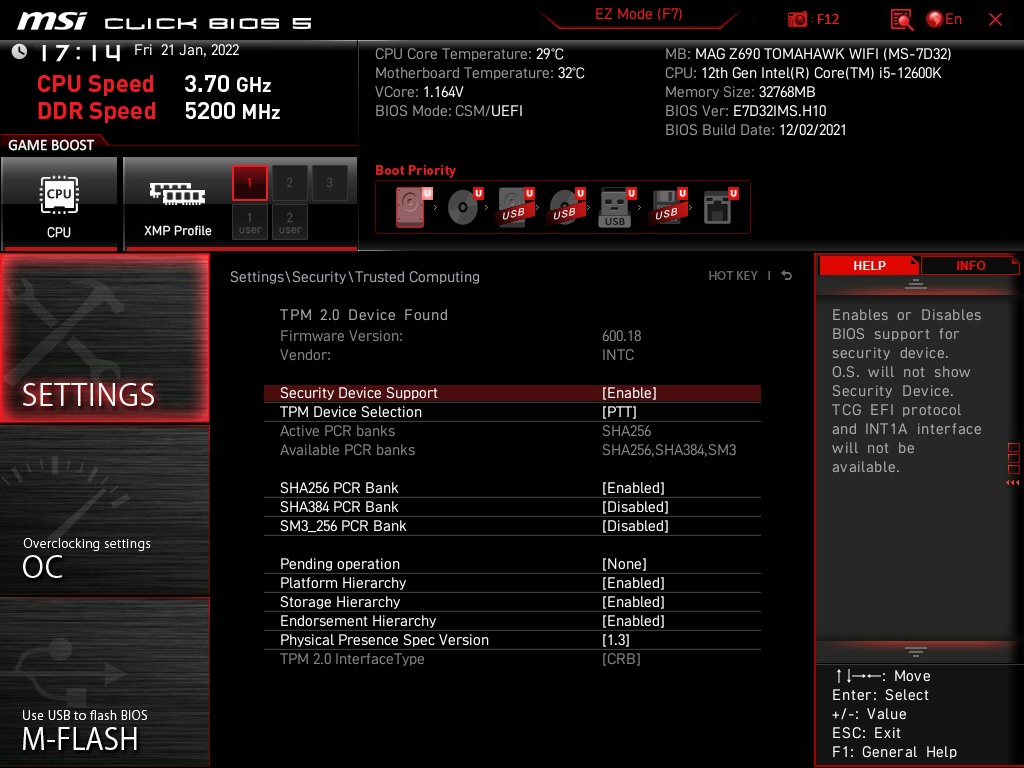

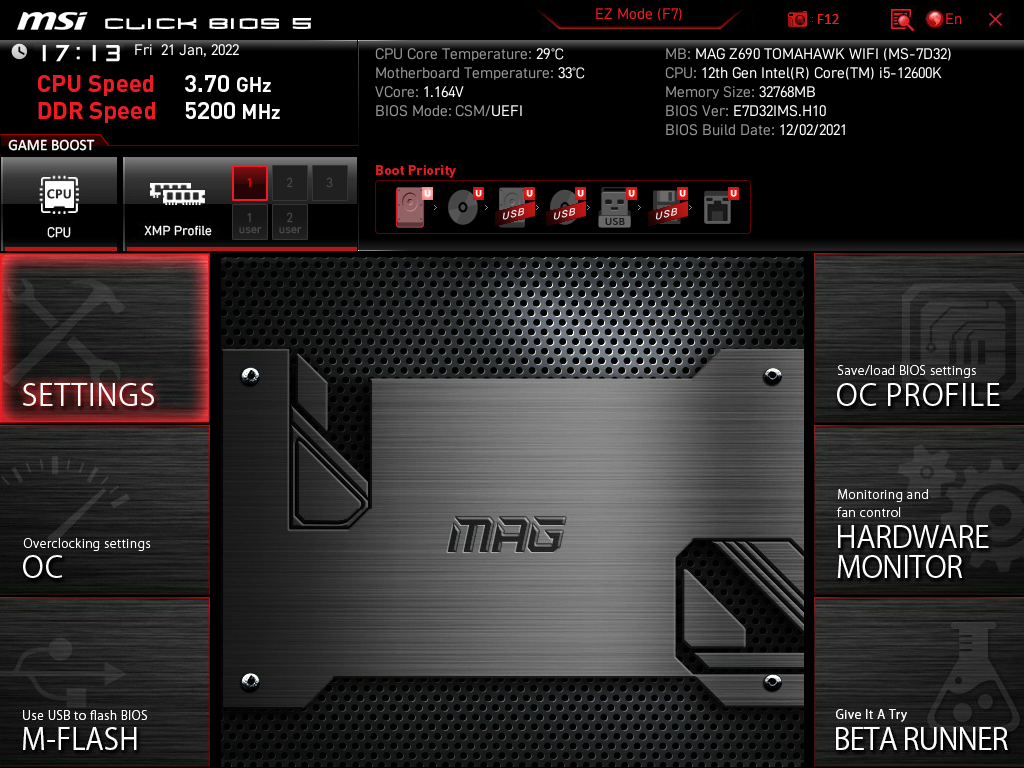

La Bios es la que usa por defecto MSI en esta gama: una interfaz muy sencilla en el modo EZ y otra versión Advanced donde tenemos infinidad de ajustes disponibles.

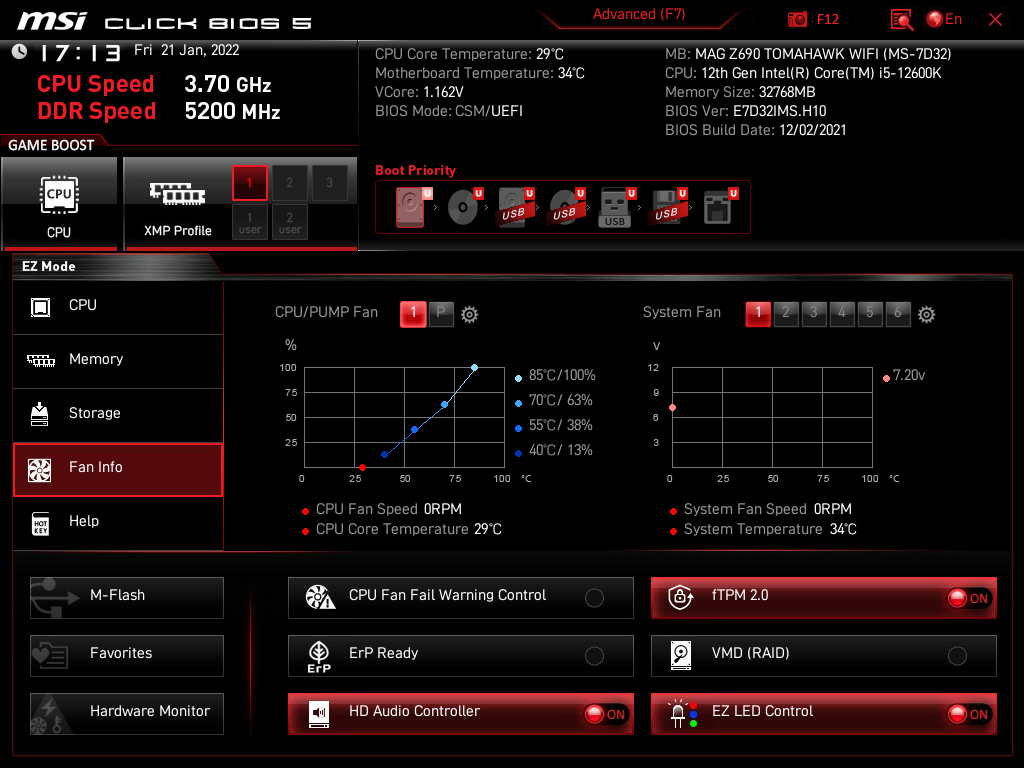

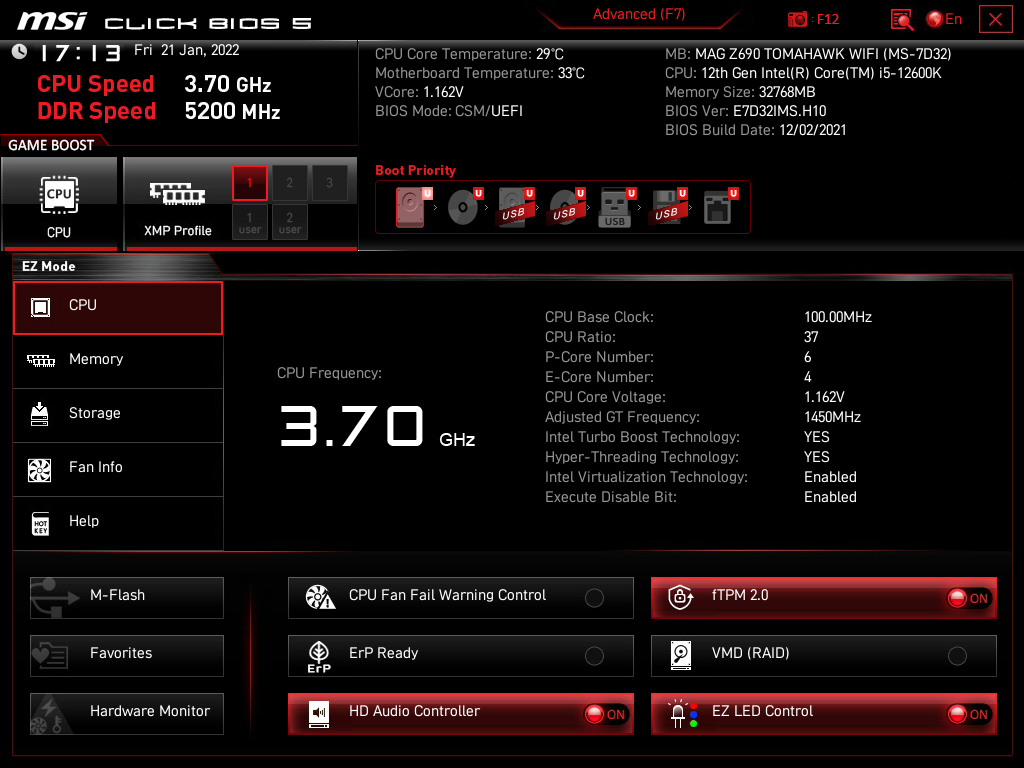

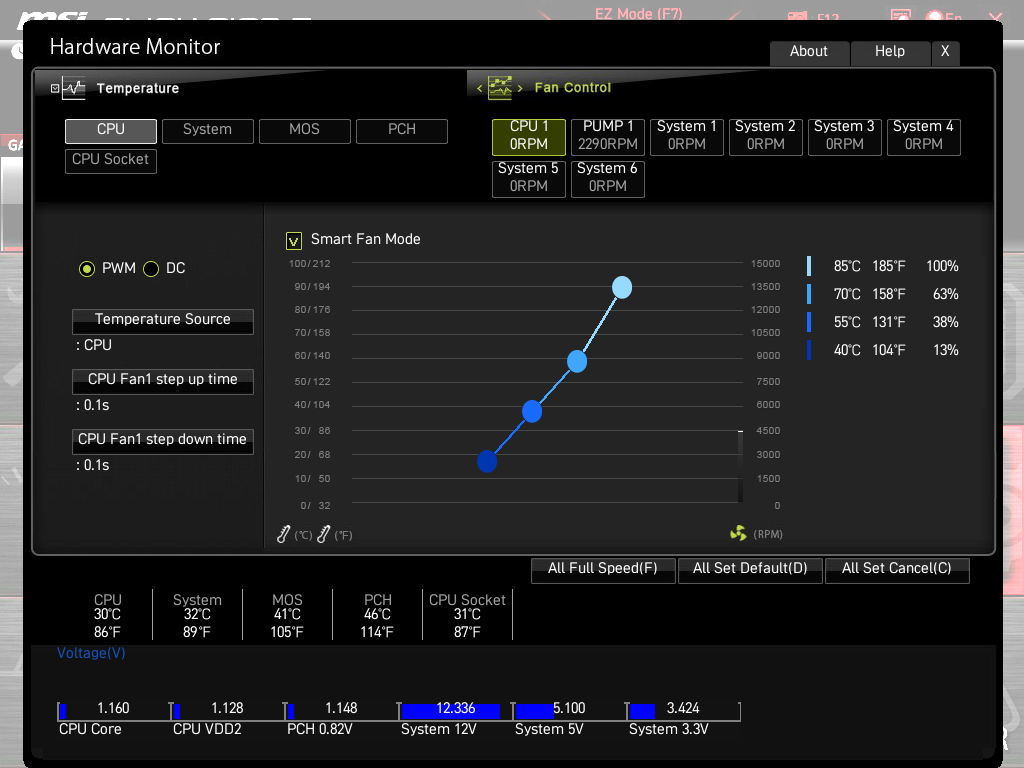

En el modo EZ podemos modificar con un simple click la secuencia de arranque, activar el modo XMP para las memorias y un modo OC – Game Boost – entre otras muchas funciones y por supuesto configurar el modo de funcionamiento de los ventiladores

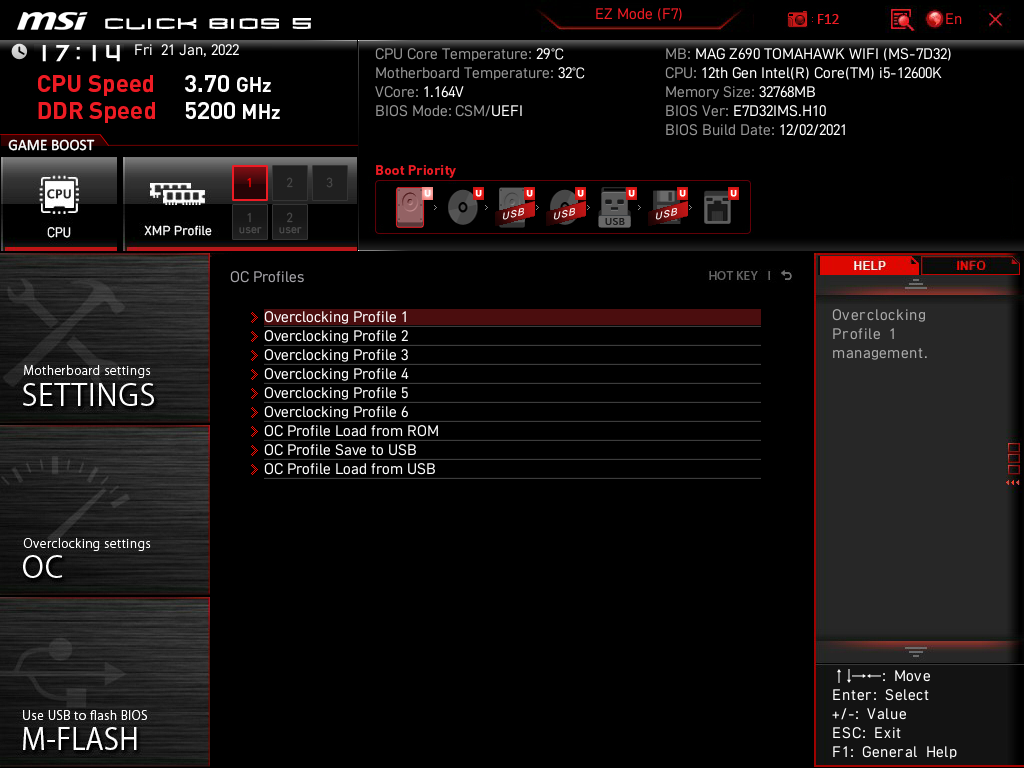

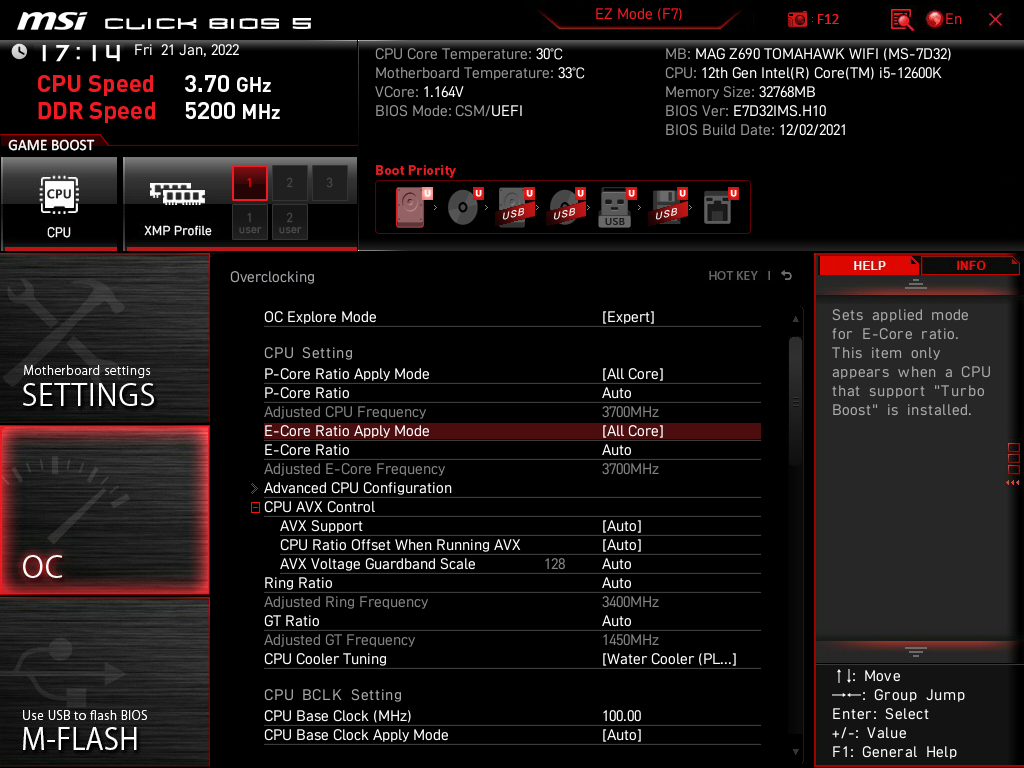

El modo Avanzado – F7 – nos acerca a infinidad de configuraciones posibles para exprimir al máximo el sistema, obviamente realizando overclocking y configuración del modo de funcionamiento de los E-Core y P-Core y almacenando estos perfiles en los 6 disponibles.
[nextpage title= «MSI MAG Z690 TOMAHAWK WIFI: SOFTWARE»]

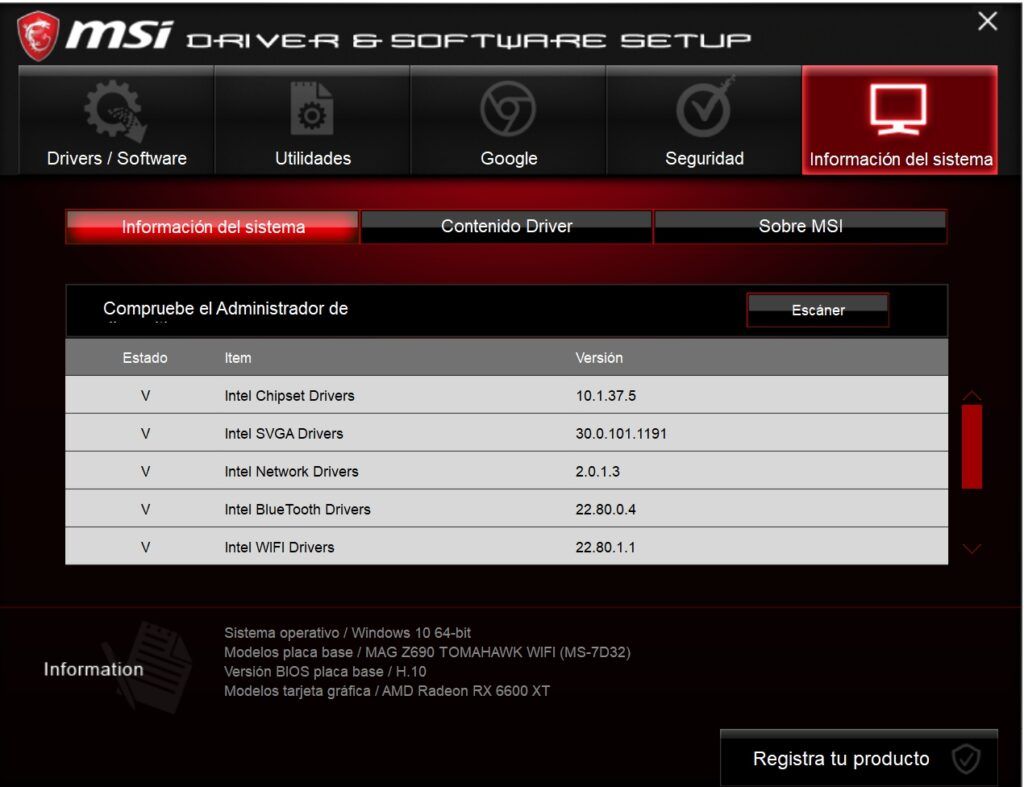

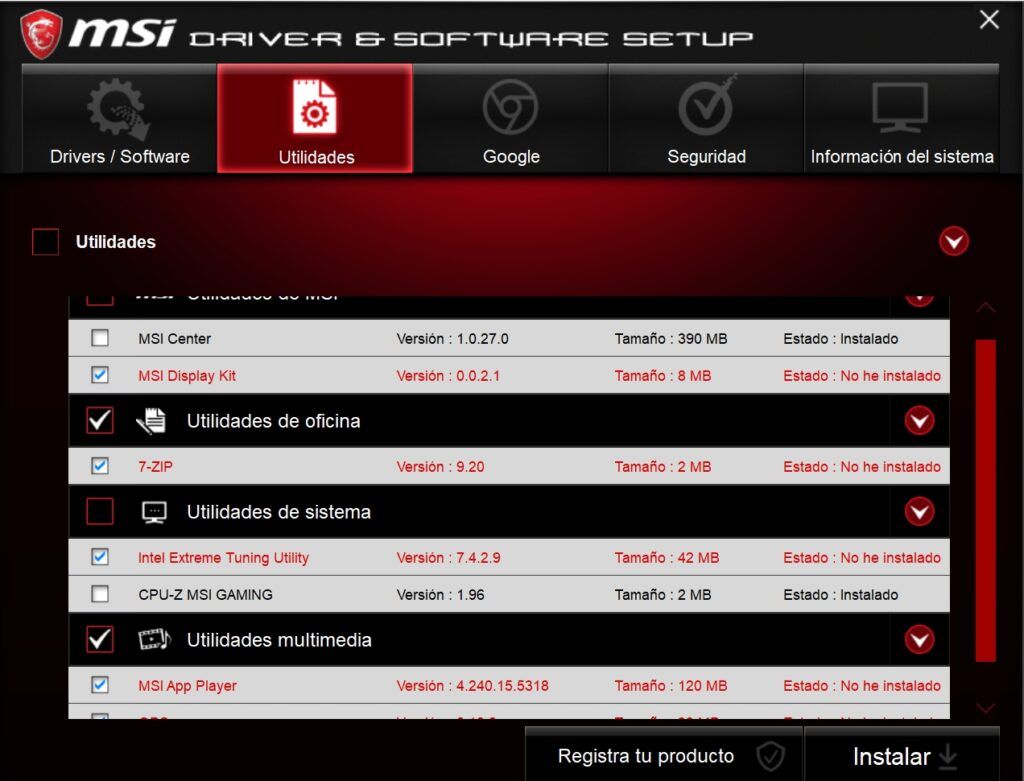

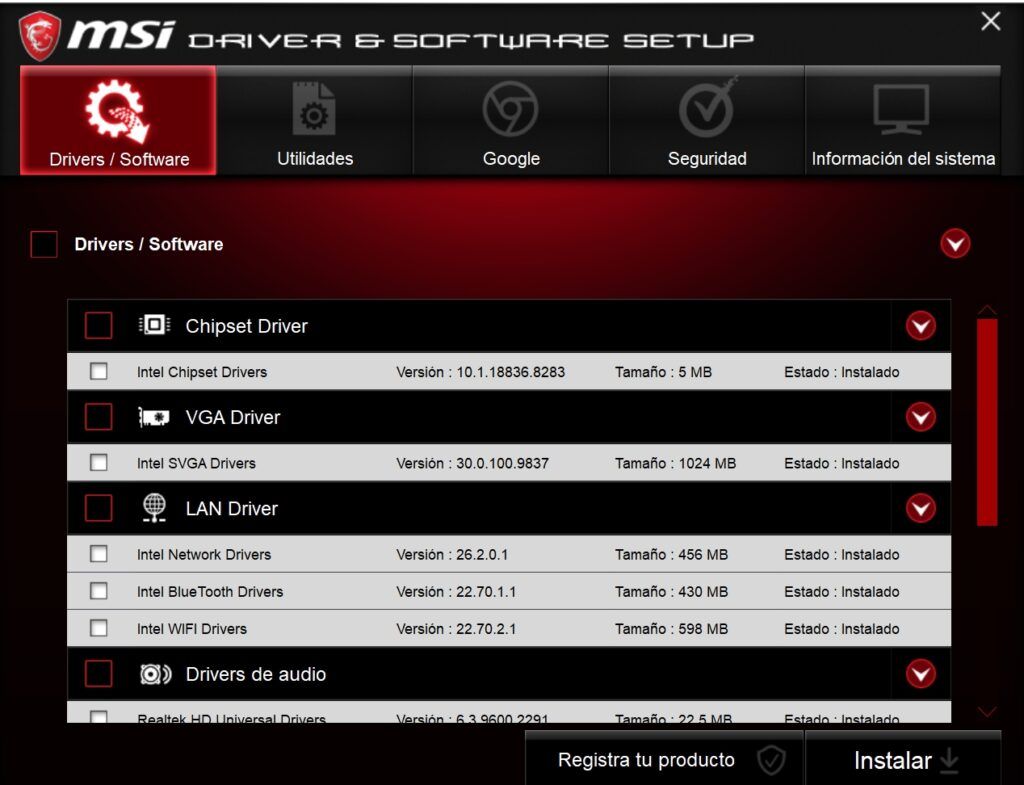

La llave USB que acompaña a la placa base trae infinidad de apps interesantes y por supuestos los drivers necesarios para el funcionamiento de la placa, pudiendo instalarlos todos ellos con un simple click.

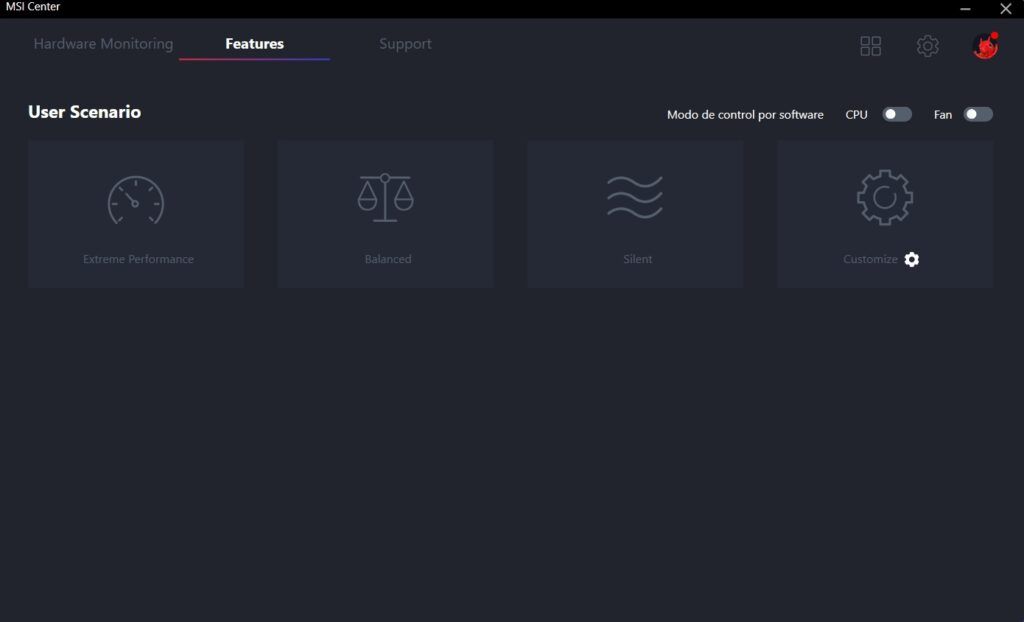

Como siempre, aconsejamos instalar MSI Center que nos permite configurar varios aspectos de funcionamiento de la placa base, todo ello configurado de fábrica mediante 3 perfiles distintos que se adaptan al modo de uso del equipo: Máximas prestaciones, un modo equilibrado, modo Silencio en labores ofimáticas y por supuesto configurar el modo de funcionamiento.
[nextpage title= «MSI MAG Z690 TOMAHAWK WIFI: PRUEBAS DE RENDIMIENTO»]

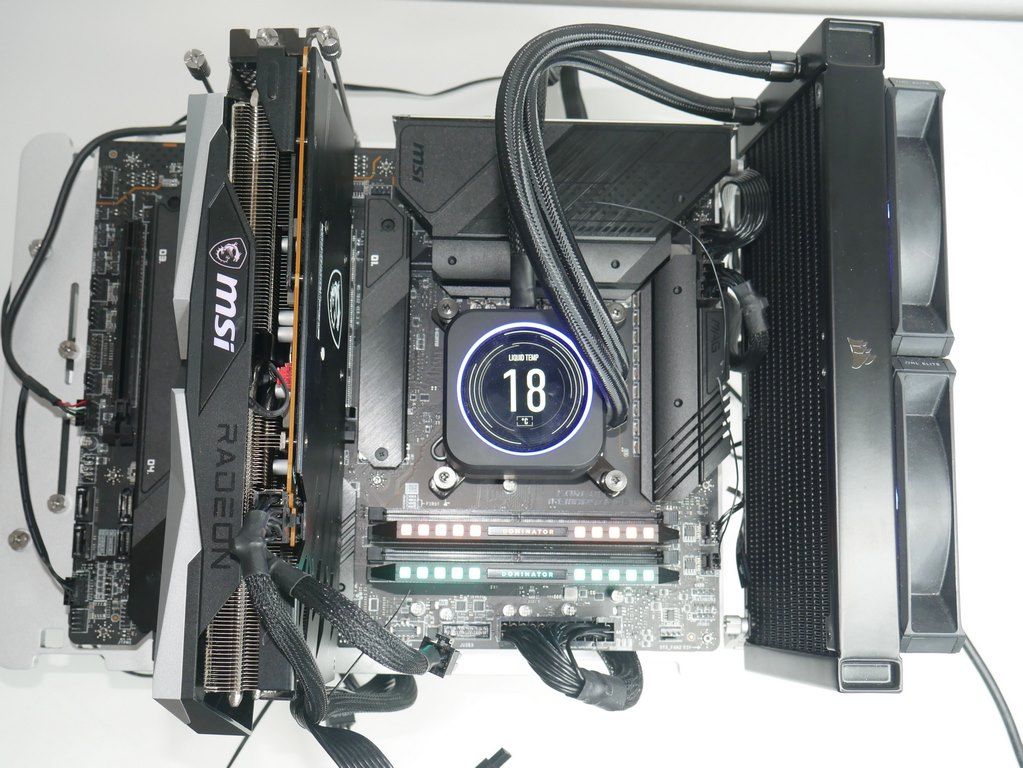

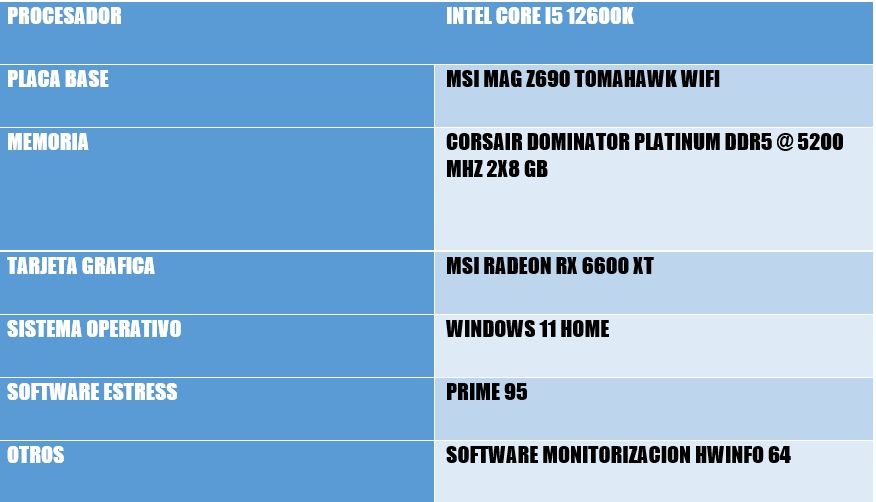

Este ha sido el setup de pruebas:

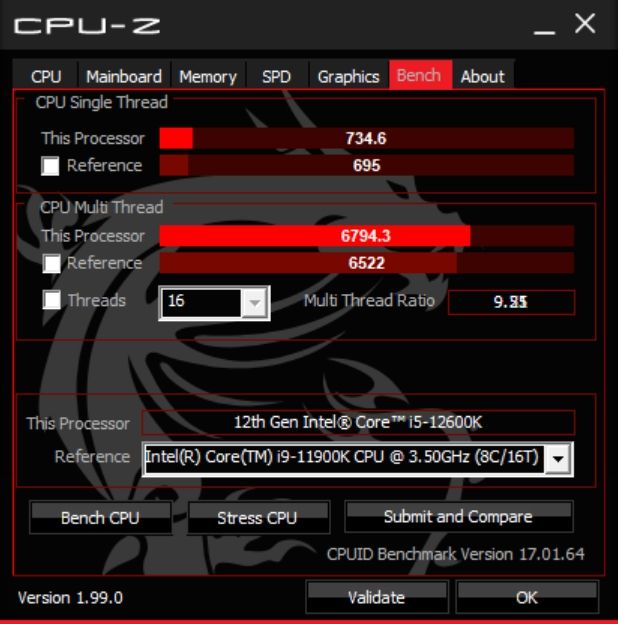

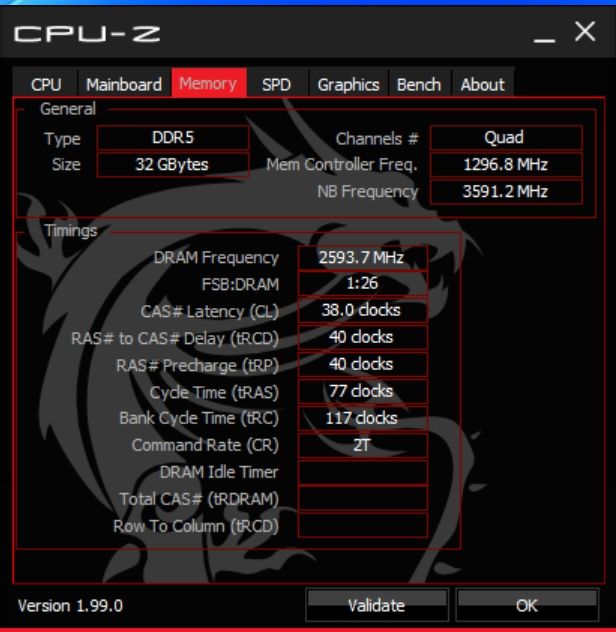

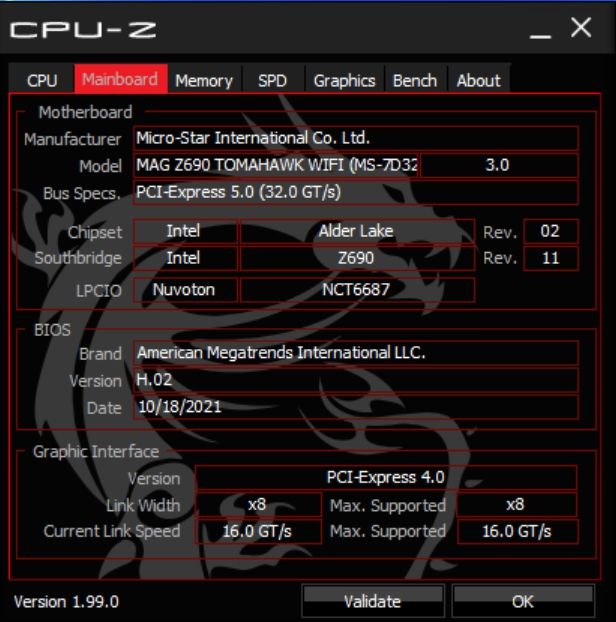

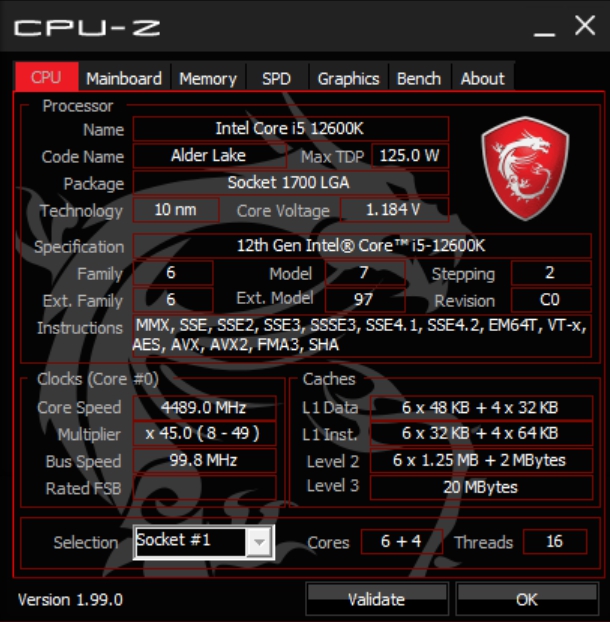

Unas capturas de CPU-Z:
[box type=»info» align=»aligncenter» class=»» width=»»]TESTS SINTETICOS[/box]

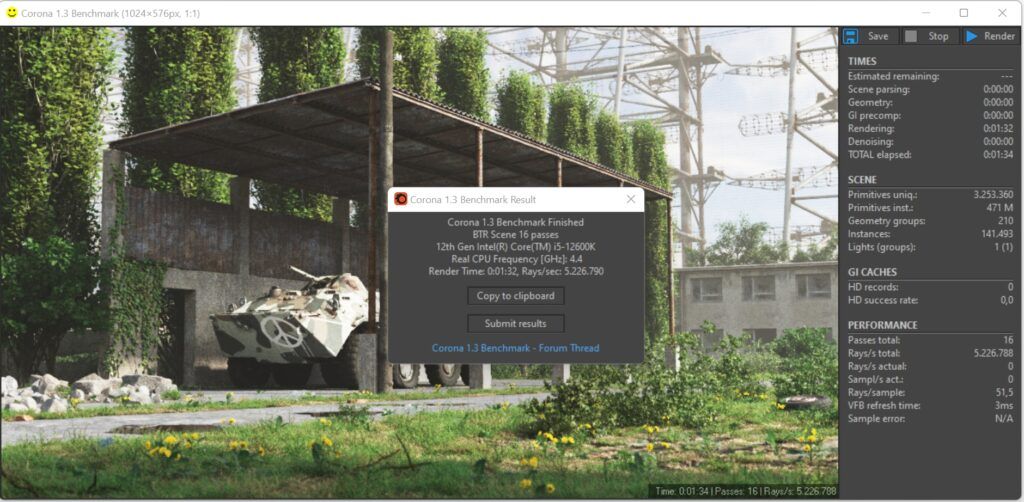

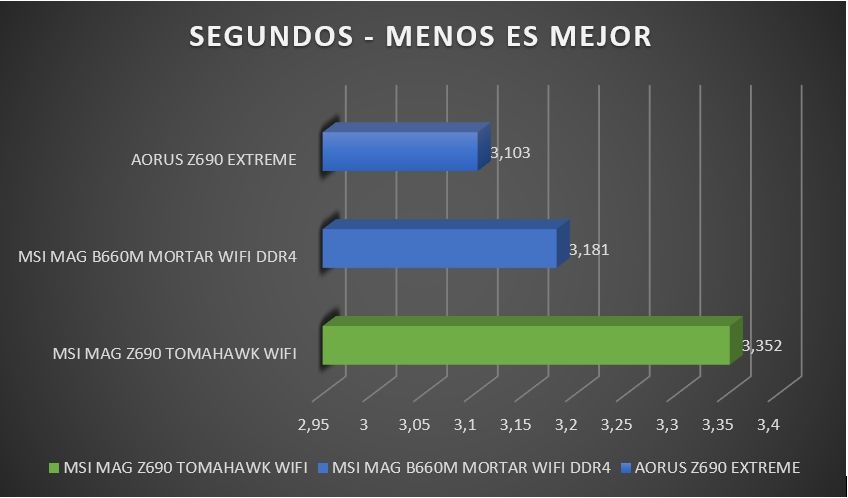

CORONA 1.3
W-PRIME 32: MULTIHILO

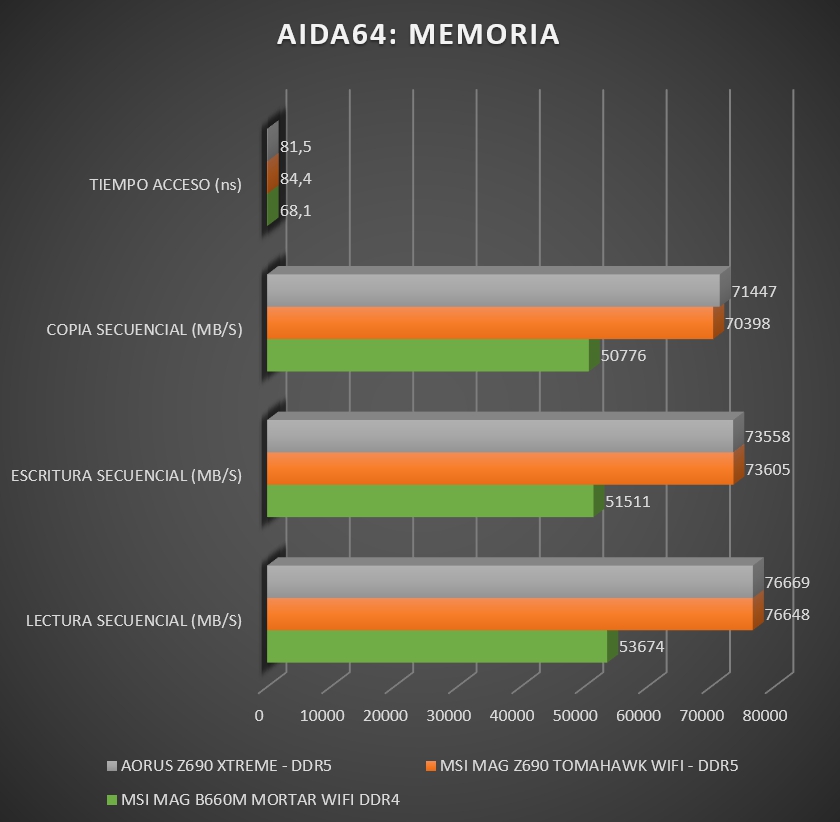

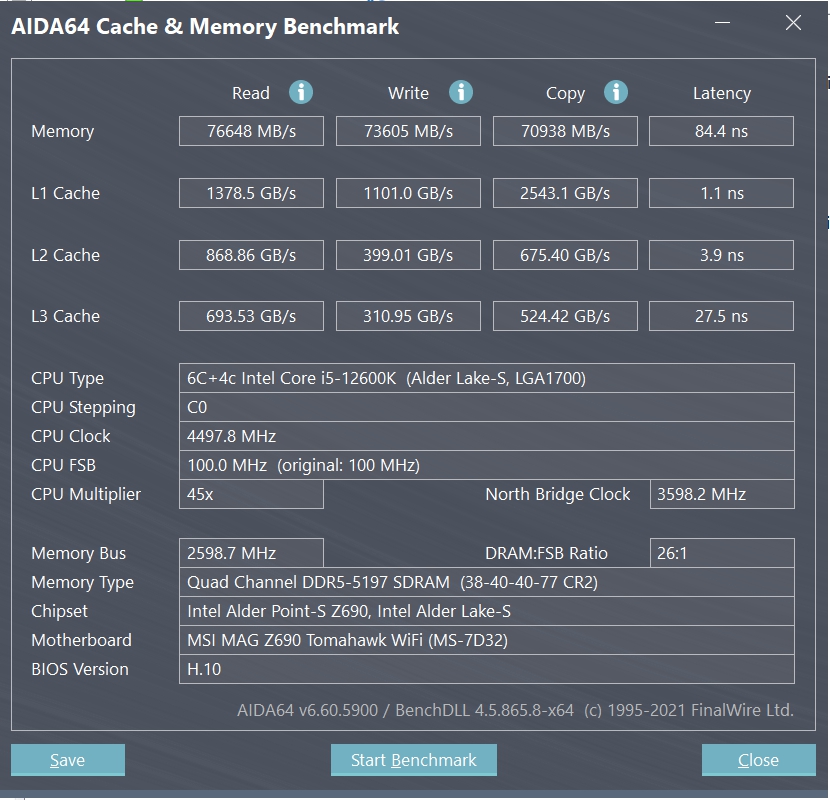

AIDA64: MEMORIA

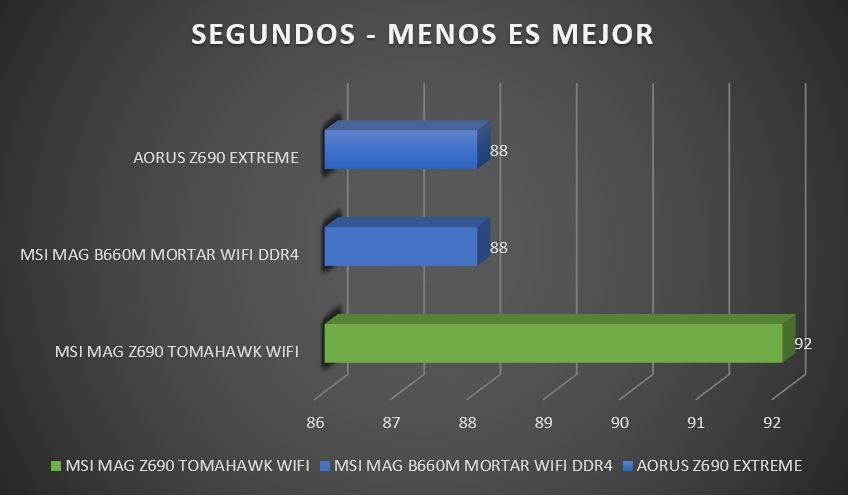

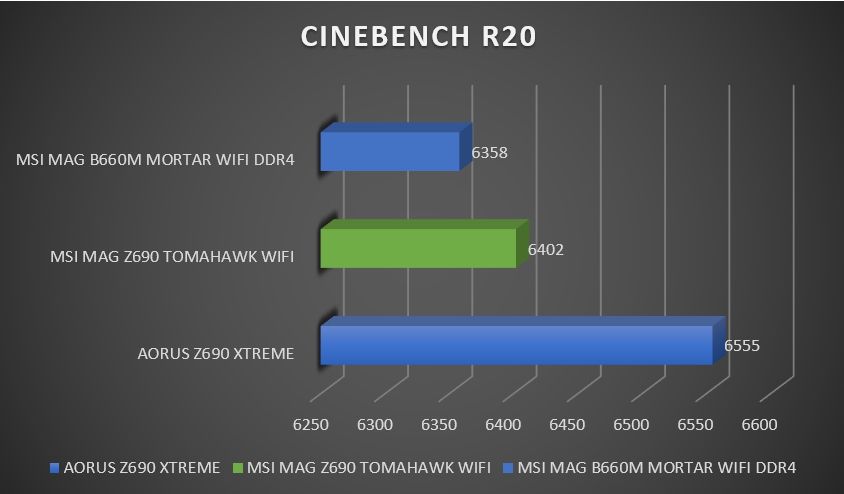

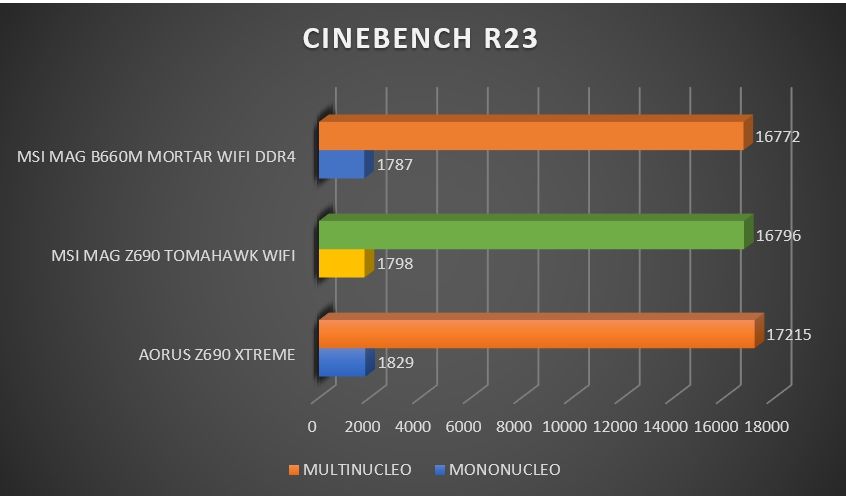

CINEBENCH R20 Y CINEBENCH R23

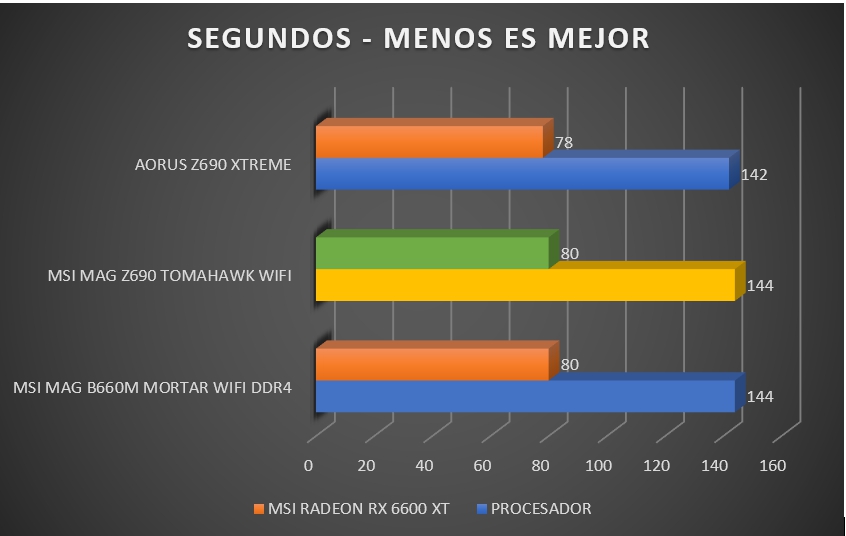

BLENDER: BMW

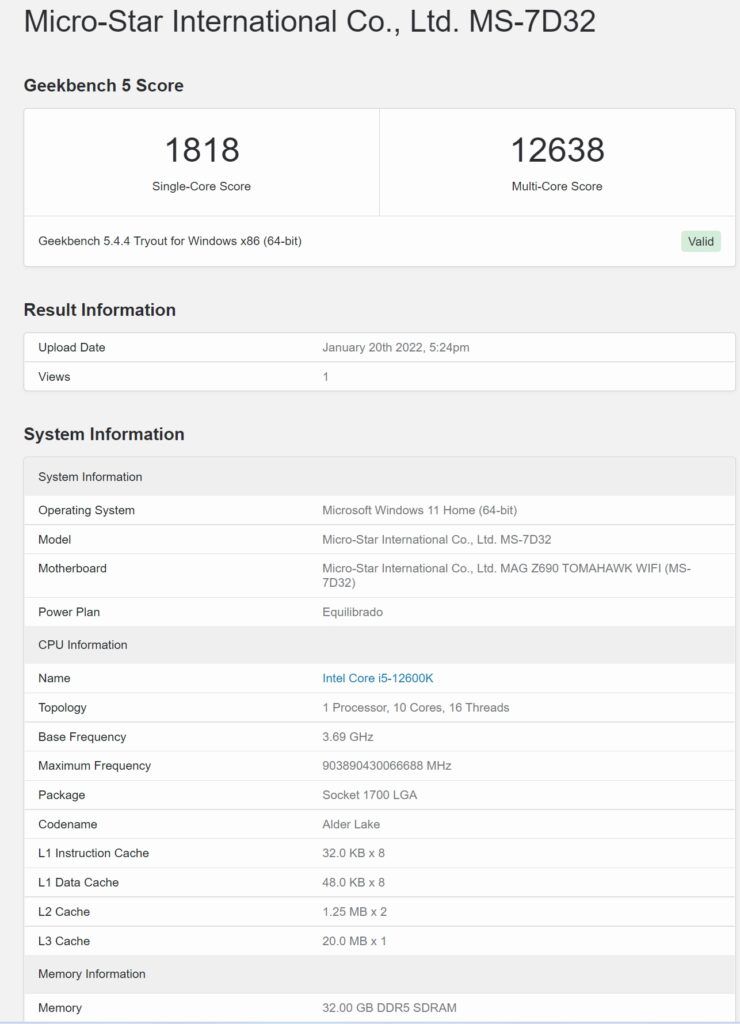

GEEKBENCH 5
CPU PROFILE

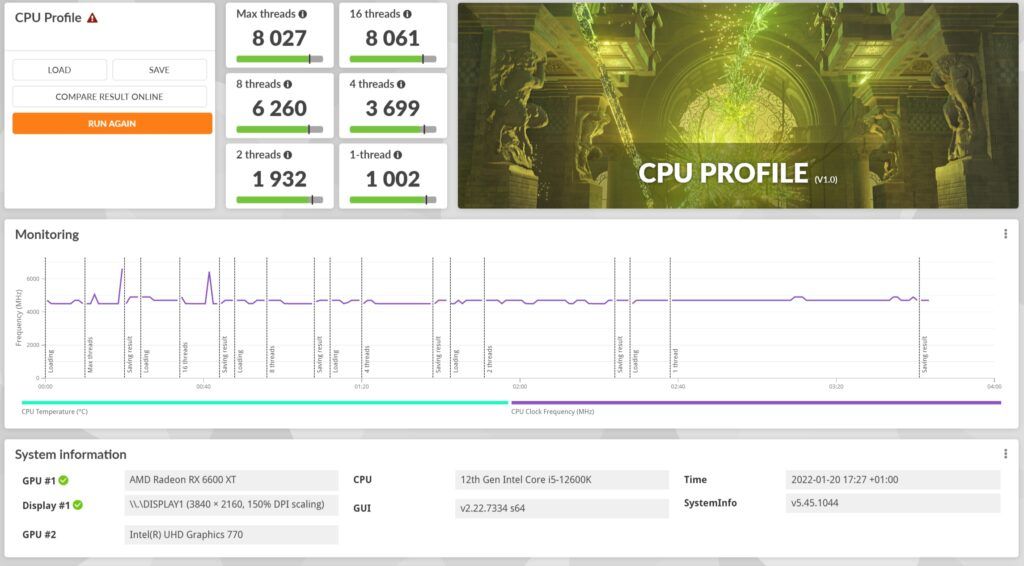

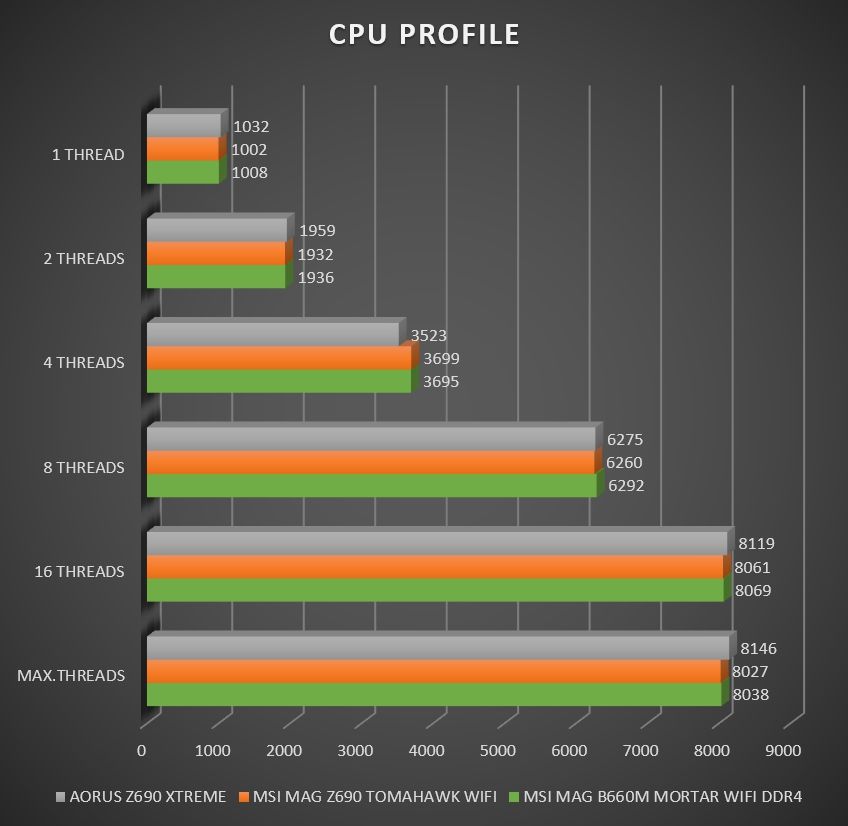

CPU Profile es el nuevo benchmark ofrecido por 3DMark, que ofrece una valoración subjetiva del rendimiento de la CPU, mostrando el rendimiento obtenido según vayamos empleando los núcleos de la CPU, con 6 pruebas en total y un número diferente de subprocesos. Es un benchmark muy útil para comprender y comparar el rendimiento de una misma CPU al usar desde un sólo núcleo hasta los 8-16 de las CPU más potentes.

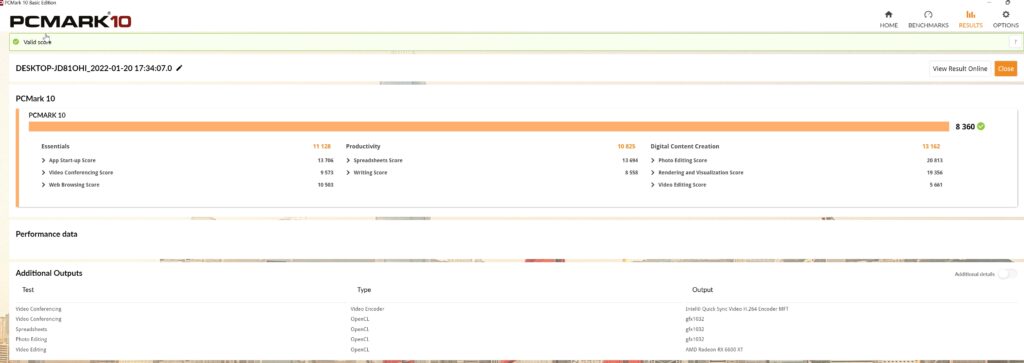

PCMARK 10

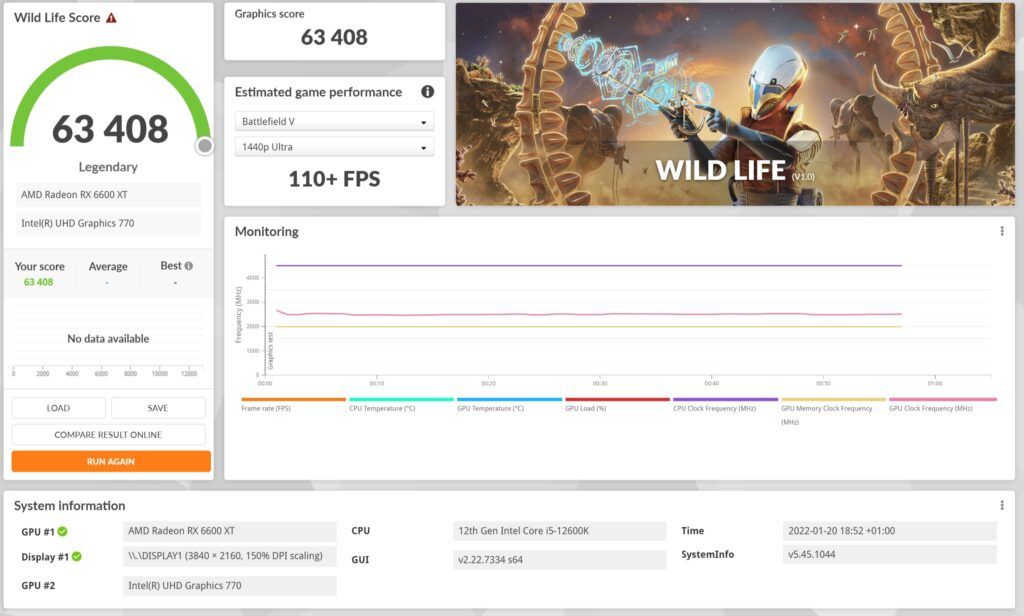

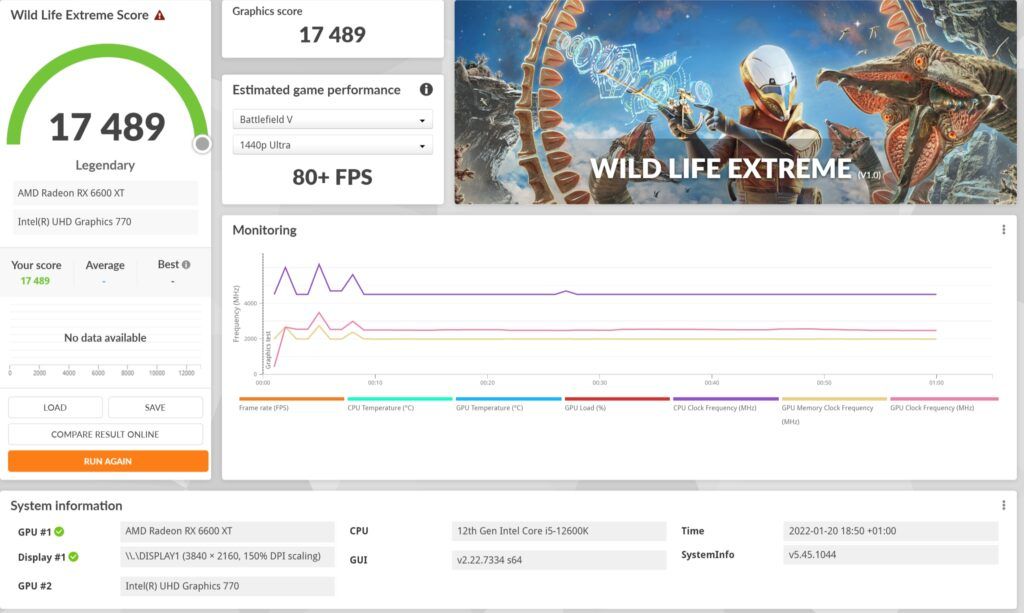

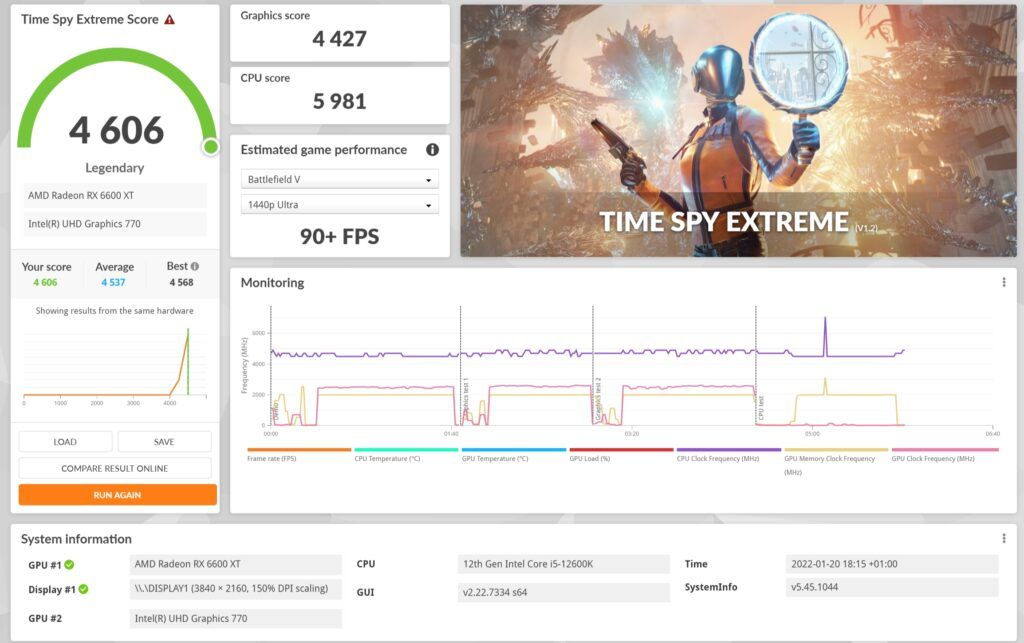

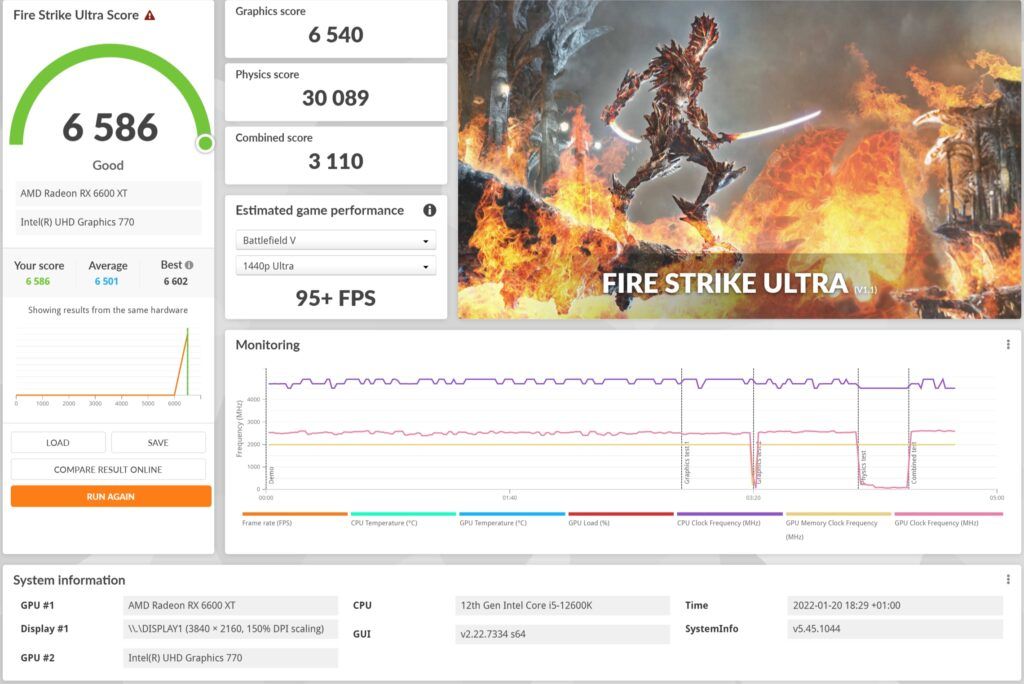

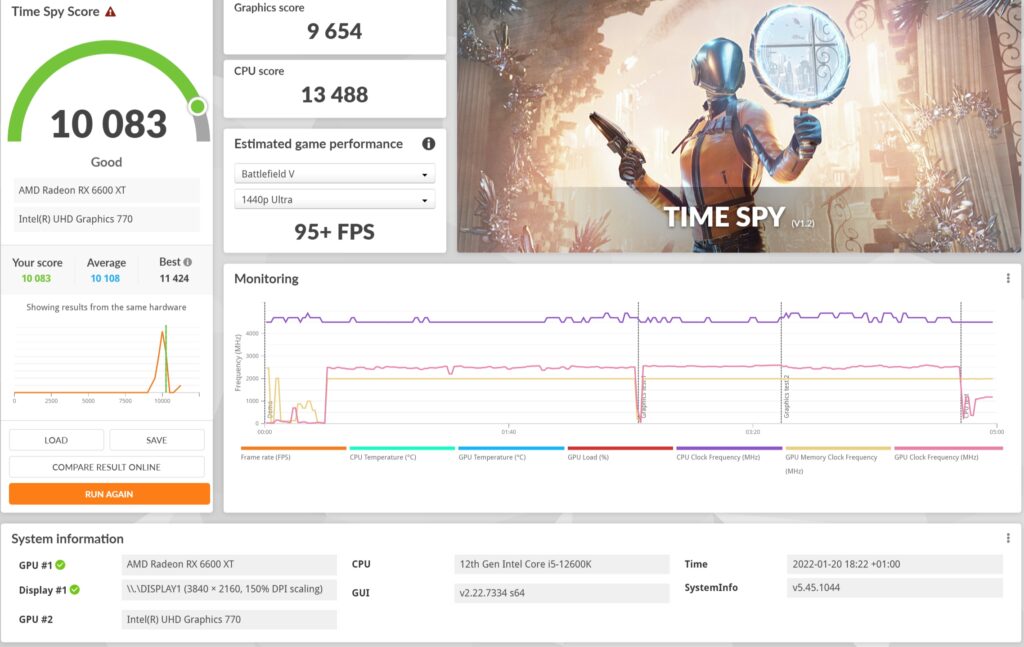

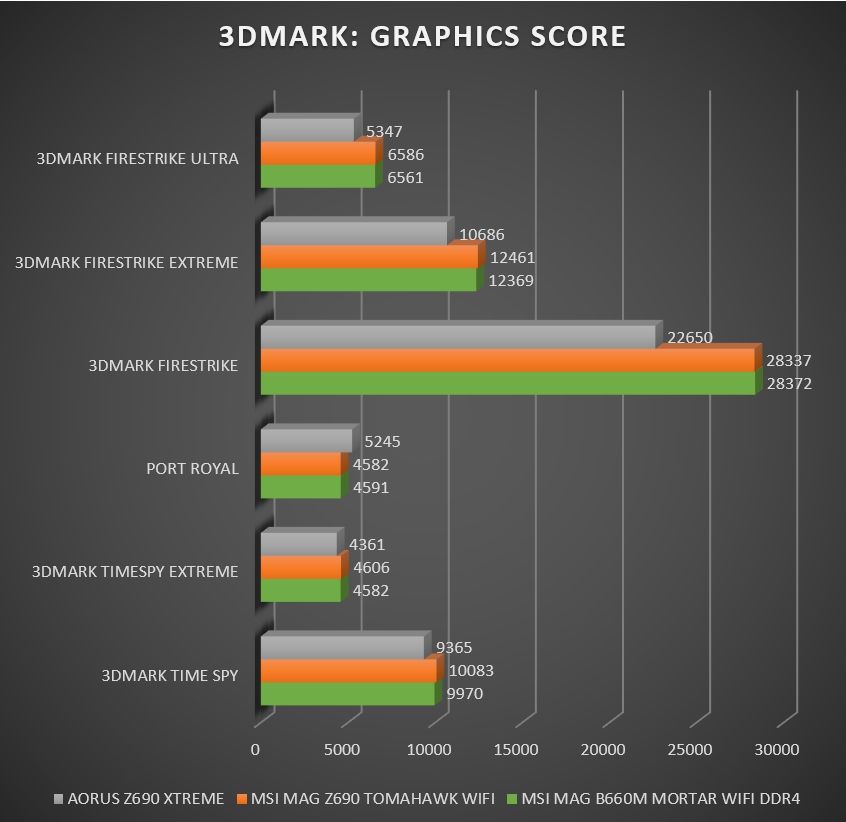

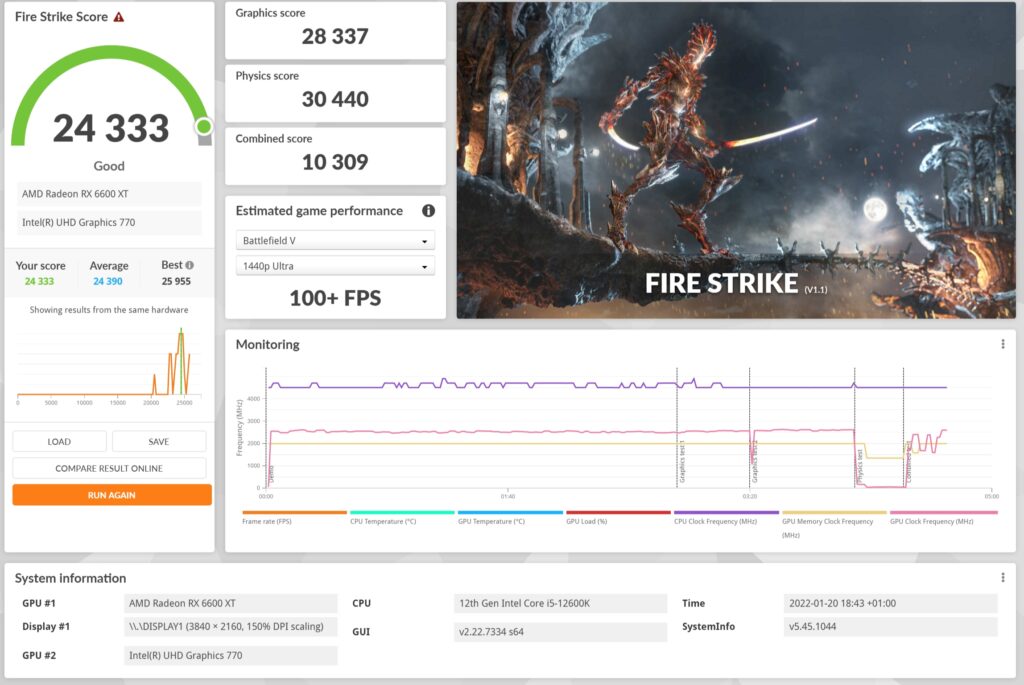

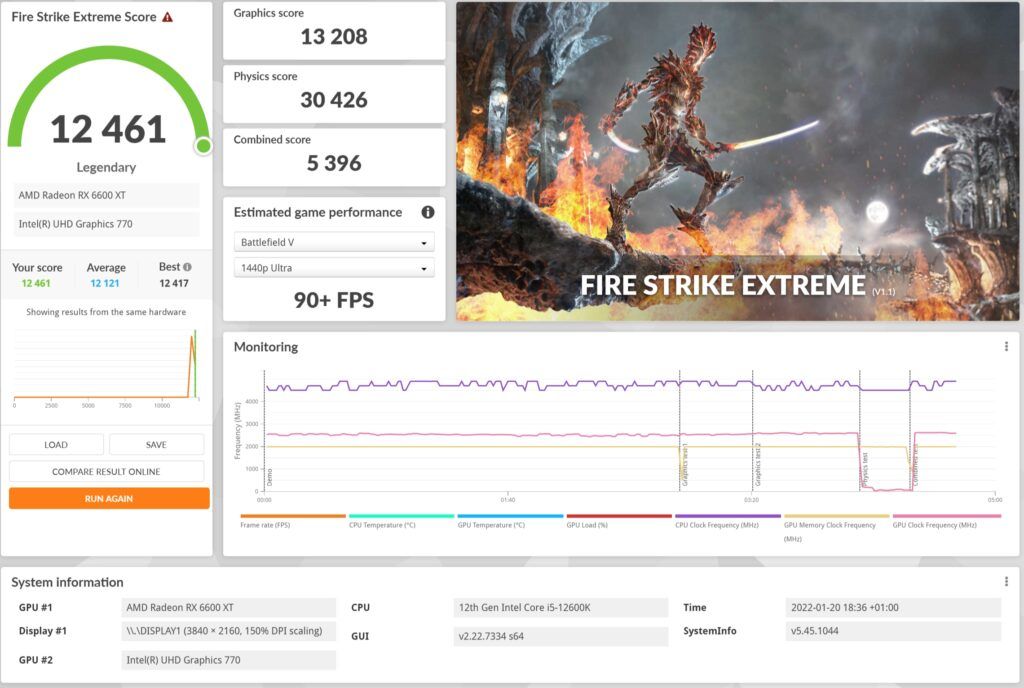

3DMARK
[nextpage title= «MSI MAG Z690 TOMAHAWK WIFI: TEMPERATURAS Y OVERCLOCKING»]
Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM lo hemos sometido a la tortura de 30 minutos consecutivos de PRIME95 con ejecución de las instrucciones AVX2. Esta es la temperatura alcanzada:
| VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
| MSI MAG Z690 TOMAHAWK WIFI | 33ºC | 59ºC |
El VRM de 16+1+1 fases de alimentación soporta perfectamente cuando exprimimos al máximo el potencial de este procesador, con una temperatura mínima de 33ºC y 59ºC máximo.

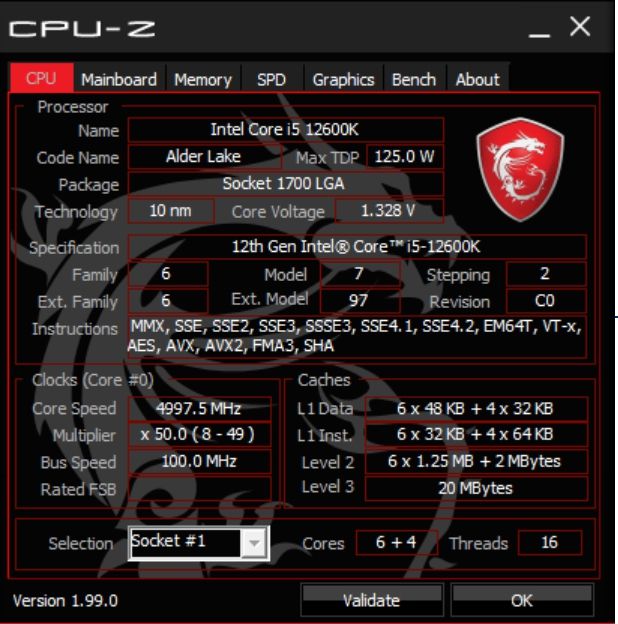

Desde la propia Bios subimos sin problema el i5 12600K hasta los 5.0 Ghz reales:

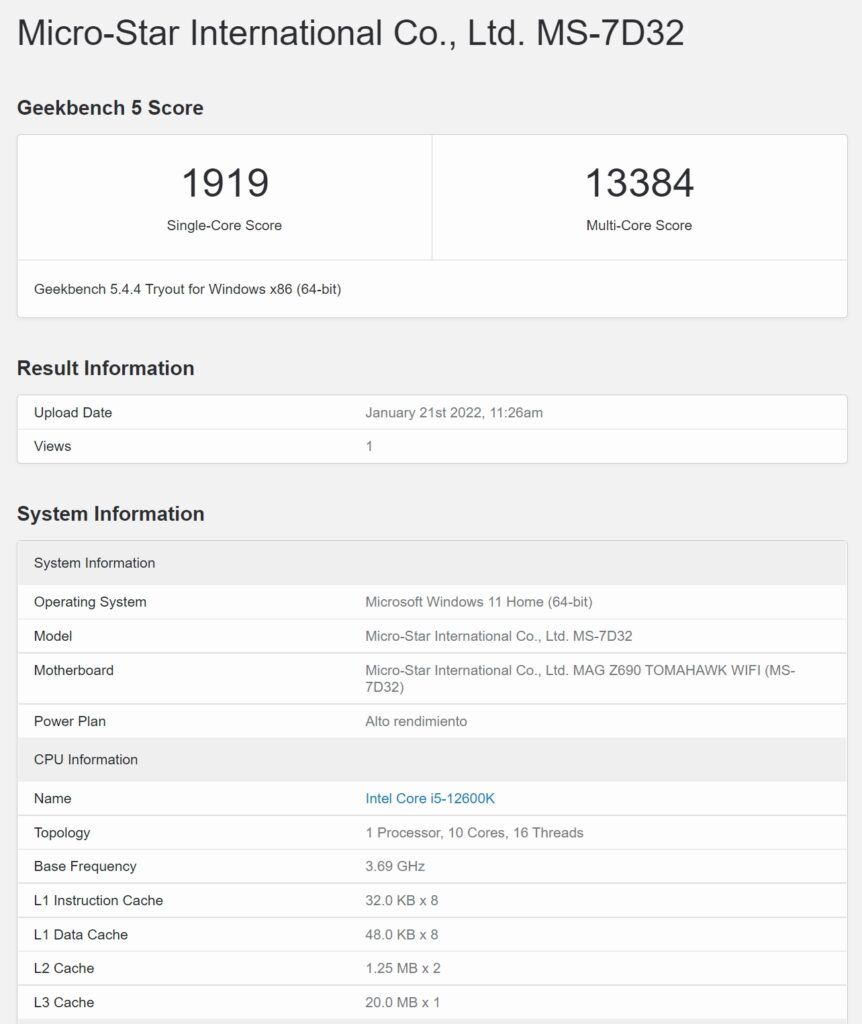

Y realizamos entonces una nueva ejecución de GeekBench 5 con estos resultados:

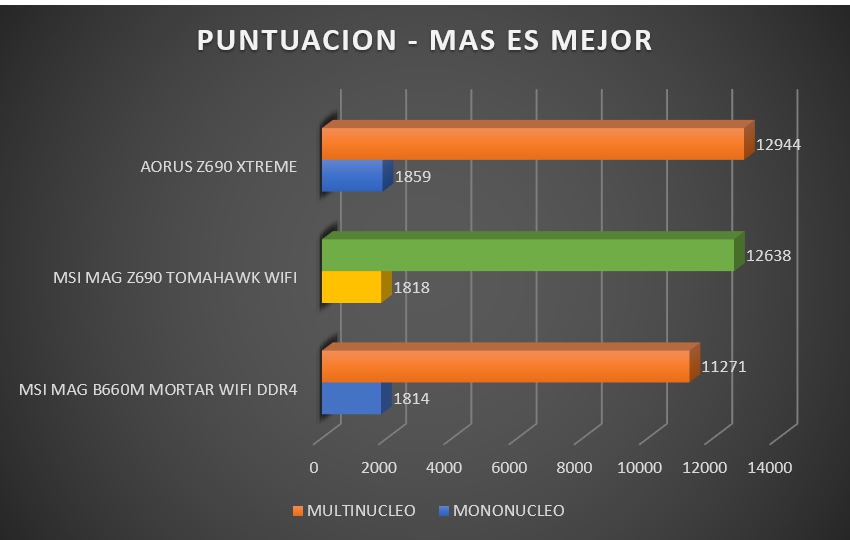

El potencial de overclocking no está nada mal, pasando de los 1818 puntos con la velocidad por defecto del procesador hasta los 1919 puntos en Mononúcleo, lo que equivale a un 5,5% de ganancia.
En Multinúcleo, pasamos de los 12638 puntos con la velocidad por defecto del procesador hasta los 13384 puntos, lo que equivale a una ganancia de un 5,9%.
[nextpage title= «MSI MAG Z690 TOMAHAWK WIFI: CONCLUSIONES FINALES Y PUNTUACION»]
A mi personalmente me gusta mucho el diseño discreto y sobrio que goza esta placa base de la gama Tomahawk de MSI, además cuenta con componentes de máximo nivel y la refrigeración de los VRM está más que bien resuelta como hemos podido comprobar en nuestros tests.
Es una placa base ideal para exprimir al máximo cualquier procesador Intel desbloqueado de 12 Generación , permitiendo un buen margen de overclocking con total seguridad y de forma muy sencilla gracias a su Bios, además de no tener ningún tipo de inconveniente ni incompatibilidad – al menos con los módulos que hemos empleado – con la memoria DDR5, configurándose de forma automática a la velocidad correcta al activar el perfil XMP.
Destaca también por la ingente cantidad de conexiones tanto de tipo M2, Sata y conexiones traseras, por lo que en este sentido el fabricante ha aprovechado al máximo las nuevas posibilidades que brinda el nuevo y potente chipset Z690 de Intel.
La plataforma Z690 de Intel es cara, no cabe duda, pues simplemente los módulos de memoria que hemos empleado en la review se acercan peligrosamente a los 400 euros en tiendas, mientras que el precio en el momento de publicar esta review es de 344 Euros en PCC, un precio elevado pero en consonancia con el precio de venta de sus rivales de similares características.
[joomdev-wpc-pros-cons disable_title=»no» wpc_style=»wppc-view1″ title_tag=»H3″ title=»MSI MAG Z690 TOMAHAWK WIFI: NUESTRA OPINION» pros_title=»A FAVOR» cons_title=»EN CONTRA» button_text=»Get it now» disable_button=»no» button_link=»» button_link_target=»_SELF» button_rel_attr=»dofollow» verdict_text=»La gama Tomahawk es siempre sinónimo de calidad y muy buenas prestaciones y en este caso no nos ha defraudado ni lo más mínimo, pues ha obtenido en todas nuestras pruebas un gran rendimiento. La nueva plataforma con el chipset Z690 de Intel es cara en todos sus aspectos, y en este caso el precio de esta Tomahawk Z690 Wifi es de 344 euros en comercios online»][joomdev-wpc-pros]
