Os presentamos la review de la placa base MSI MAG B760 Tomahawk Wifi, dotada del chipset B760 de Intel y compatible con los procesadores Intel® Core™, Pentium® Gold y Celeron® de 12ª , 13ª y 14ª generación para el socket LGA 1700, siendo compatible con memoria DDR5 @ 7000 Mhz y dotada de un potente VRM Duet Rail 12+1+1 ,conectores de alimentación de CPU dobles de 8 pines, y una ranura PCIe 5.0.
MSI MAG B760 TOMAHAWK WIFI: REVIEW
Muchas gracias a MSI por enviarnos esta placa base MSI MAG B760 Tomahawk Wifi para la review
MSI MAG B760 TOMAHAWK WIFI: CARACTERISTICAS TECNICAS
| CHIPSET | INTEL B760 |
| CPU SOPORTADA | Intel® Core™ 14th/ 13th/ 12th Gen , Intel® Pentium® Gold Y Celeron® LGA1700 |
| MEMORIA SOPORTADA | 4x DDR5, Hasta 256GB Frecuencia memoria soportada 7000+(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Soporte memoria Doble Canal Soporte Intel® Extreme Memory Profile |
| SLOTS EXPANSION | 2x PCI-E x16 slot Soporte x16/x4 1x PCI-E x1 slot PCI_E1 Gen PCIe 5.0 hasta x16 (Conectado a CPU) PCI_E2 Gen PCIe 3.0 hasta x4 (Conectado a Chipset) PCI_E3 Gen PCIe 4.0 hasta x1 (Conectado a Chipset) |
| ALMACENAMIENTO | 3x M.2 M.2_1 (Conectado a CPU) soporte hasta PCIe 4.0 x4 ,compatible formatos 22110/2280/2260/2242 M.2_2 (Conectado a Chipset) soporte hasta PCIe 4.0 x4 , compatible formatos 2280/2260/2242 M.2_3 (Conectado a Chipset) soporte hasta PCIe 4.0 x4 / SATA, compatible formatos 2280/2260/2242 4x SATA 6G Soporte RAID 0, RAID 1, RAID 5 y RAID 10 |
| LAN | Realtek® 2.5Gbps LAN |
| WIRELESS LAN y BLUETOOTH | Intel® Wi-Fi 6E Modulo Wireless preinstalado en el slot M.2 (Key-E) Soporte MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) hasta 2.4Gbps Soporte 802.11 a/ b/ g/ n/ ac/ ax Soporte Bluetooth® 5.3, FIPS, FISMA |
| AUDIO | Realtek® ALC897 Codec Audio 7.1- High Definition Audio Soporte salida S/PDIF |
| SISTEMAS OPERATIVOS COMPATIBLES | Windows® 11 64-bit, Windows® 10 64-bit |
| FORMATO | 243.84mmx304.8mm – ATX |
UNBOXING Y ACCESORIOS
El embalaje exterior de la placa base MSI MAG B760 Tomahawk Wifi es la que ya hemos visto en modelos anteriores: una caja de cartón de fondo oscuro, con el logo de MSI y modelo en la zona frontal impreso este último en un motivo metálico, y una imagen de la placa en la zona trasera acompañada de abundante información técnica.
La placa base va colocada sobre un soporte de cartón blanco y protegida por una bolsa antiestática.
Detalle de todos los accesorios incluidos:
- Guía instalación rápida
- 2 cables SATA
- Antenas Wifi
- Folleto con avisos Regulación UE
- Clips EZ M.2
- Stickers para cables
DISEÑO
Decir a estas alturas que la gama Tomahawk de MSI es una de las más apreciadas por los usuarios es confirmar una vez más la altísima calidad de materiales y diseño discreto, elegante y sobrio de la placa, sin ningún tipo de iluminación, con un PCB de color negro de 6 cobre con inserciones de cobre y unos bien dimensionados heatsinks de aluminio cepillado de color negro, así como unas cubiertas del mismo material para las unidades de almacenamiento M.2
Este diseño también se extiende al heatsink del chipset, en este caso con el logo de Tomahawk impreso en su superficie.
Es una placa de formato ATX convencional, con unas dimensiones de 243.84mmx304.8mm, que cuenta con un práctico DEBUG LED que nos informa de errores en el arranque relativos al Boot, tarjeta gráfica, Memoria RAM o CU. Cuenta también con varias cabeceras de tipo 5V ARGB y 12V RGB para la iluminación de los componentes que conectemos a las mismas y controlados a través de la app Mystic Light de MSI Center.
MEMORIA DDR5
El soporte de la memoria RAM es en este caso con módulos DDR5 a través de 4 slots de conexión, y hasta 256 GB de capacidad máxima con una frecuencia máxima de 7000 Mhz -OC –
Incorpora una controladora de doble canal y soporte para Intel® Extreme Memory Profile
VRM
No defrauda en este sentido este modelo, pues incopora un potente VRM compuesto de 12 Fases DRMOS de 75 A de potencia + 1 GT + 1 AUX
Este potente VRM está refrigerado por unos bloques de aluminio con unas almohadillas térmicas de 7W/mk
Para alimentar la CPU cuenta con un doble conector EPS de 8+8 pines
SOCKET LGA 1700
El socket LGA 1700 nos asegura la compatibilidad con los procesadores Intel® Core™ de 12/13/14 Generación y procesadores Intel® Pentium® Gold y Celeron® . En este caso hemos llegado ya al final de la vida útil de este socket, pues los siguientes lanzamientos de Intel harán uso de un nuevo socket.
SLOTS PCI Y M.2
La gama Tomahawk de MSI nos ofrece unas amplias posibilidades , con esta configuración:
Conectividad:
2x PCI-E x16 slot
Soporte x16/x4
PCI_E1 Gen PCIe 5.0 hasta x16 (Conectado a CPU) con cubierta reforzada Steel Armor
PCI_E2 Gen PCIe 3.0 hasta x4 (Conectado a Chipset)
PCI_E3 Gen PCIe 4.0 hasta x1 (Conectado a Chipset)
Y en cuanto a almacenamiento
3x M.2
M.2_1 (Conectado a CPU) soporte hasta PCIe 4.0 x4 ,compatible formatos 22110/2280/2260/2242
M.2_2 (Conectado a Chipset) soporte hasta PCIe 4.0 x4 , compatible formatos 2280/2260/2242
M.2_3 (Conectado a Chipset) soporte hasta PCIe 4.0 x4 / SATA, compatible formatos 2280/2260/2242
4x SATA 6G
Soporte RAID 0, RAID 1, RAID 5 y RAID 10
SONIDO
El códec de Audio es un sencillo ALC897 con capacidad de Audio en Alta Definición ( Hi-Fi ) y salida 7.1. Incorpora condensadores de Audio de Alta Calidad firmados por Chemicon, señal de Audio Aislada y protección AntiPop.
CONEXIONES TRASERAS
Muy completo sistema de conexiones :
- 4X USB 2.0
- DisplayPort 1.4
- HDMI 2.1
- 4X USB 3.2 Gen 2 10Gbps Type-A – Rojos
- Conector RJ45
- USB 3.2 Gen 2×2 20Gbps Type-C
- 2 conectores Antena Wifi
- Salida SPDIF y 5 conectores jack audio.
SOFTWARE
El software MSI CENTER es el encargado de la gestión de la placa, con múltiples apps para la monitorización y utilidades como Mystic Light, además de poder actualizar todos los drivers con un sólo clic.
BIOS

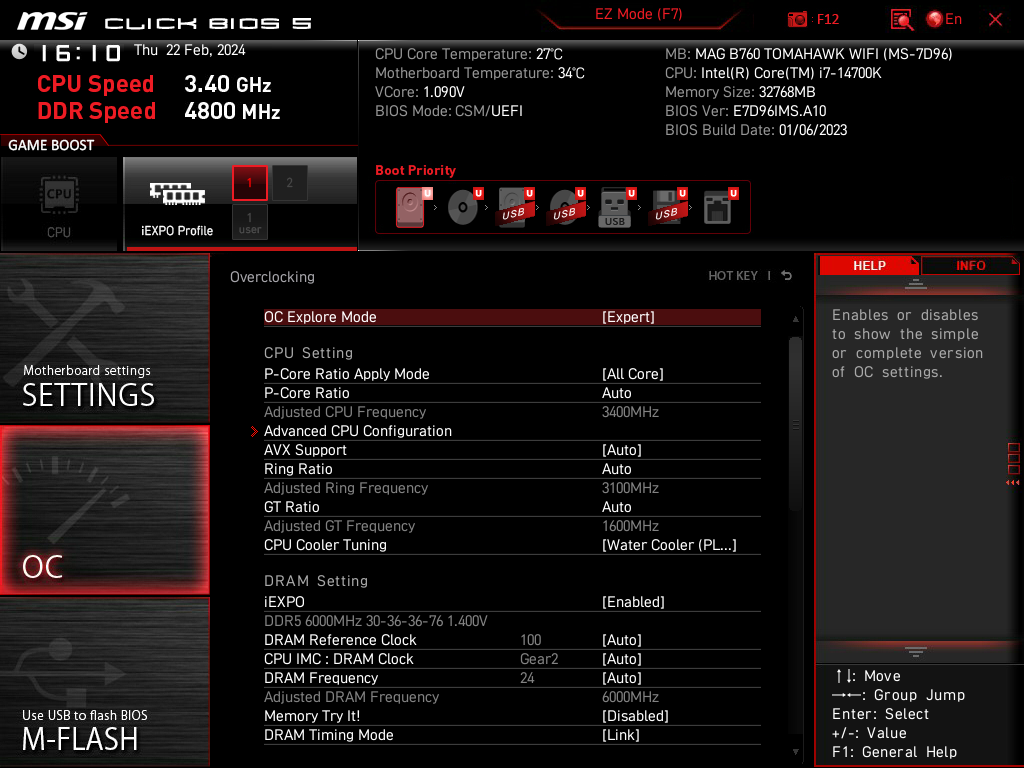

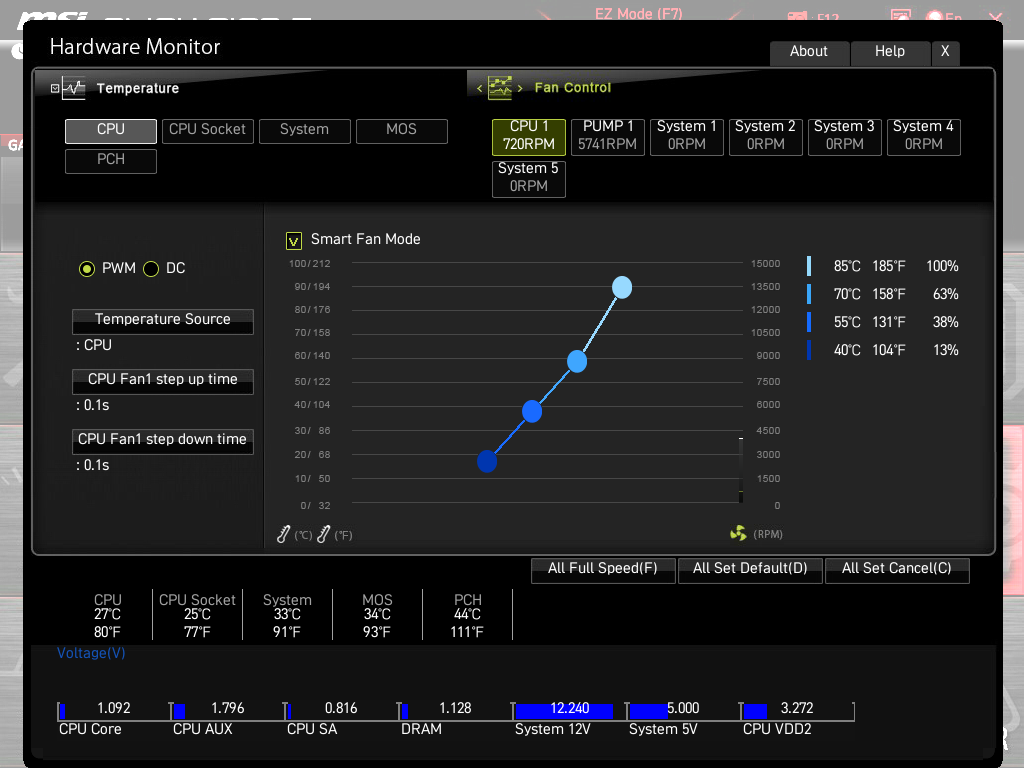

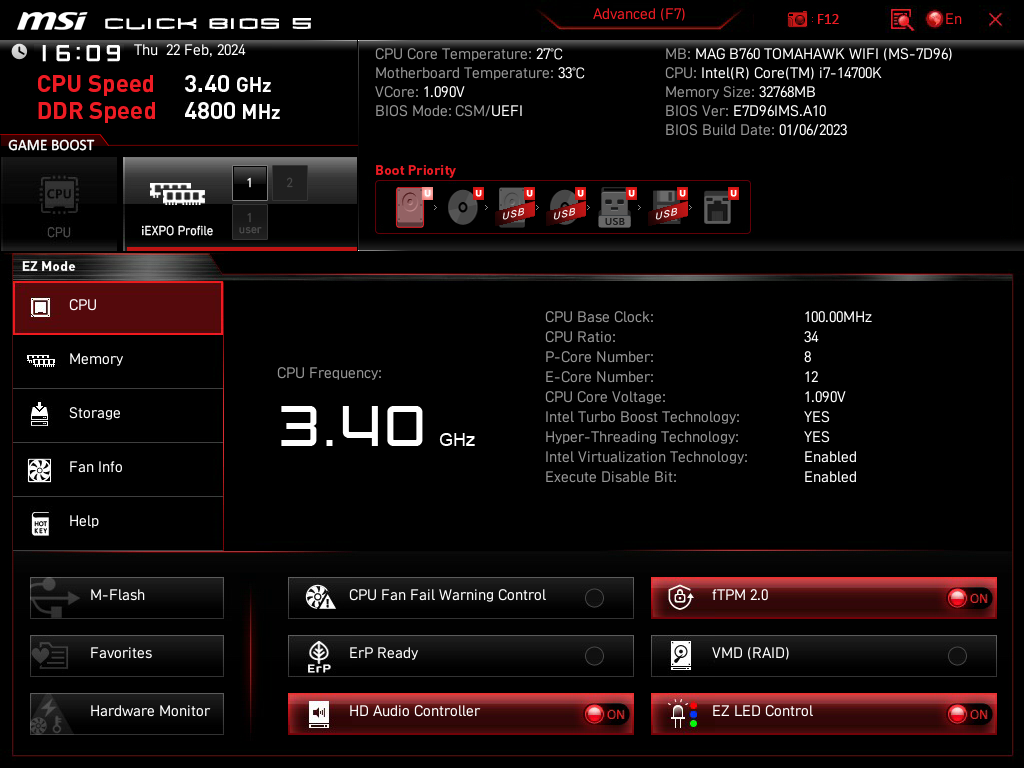

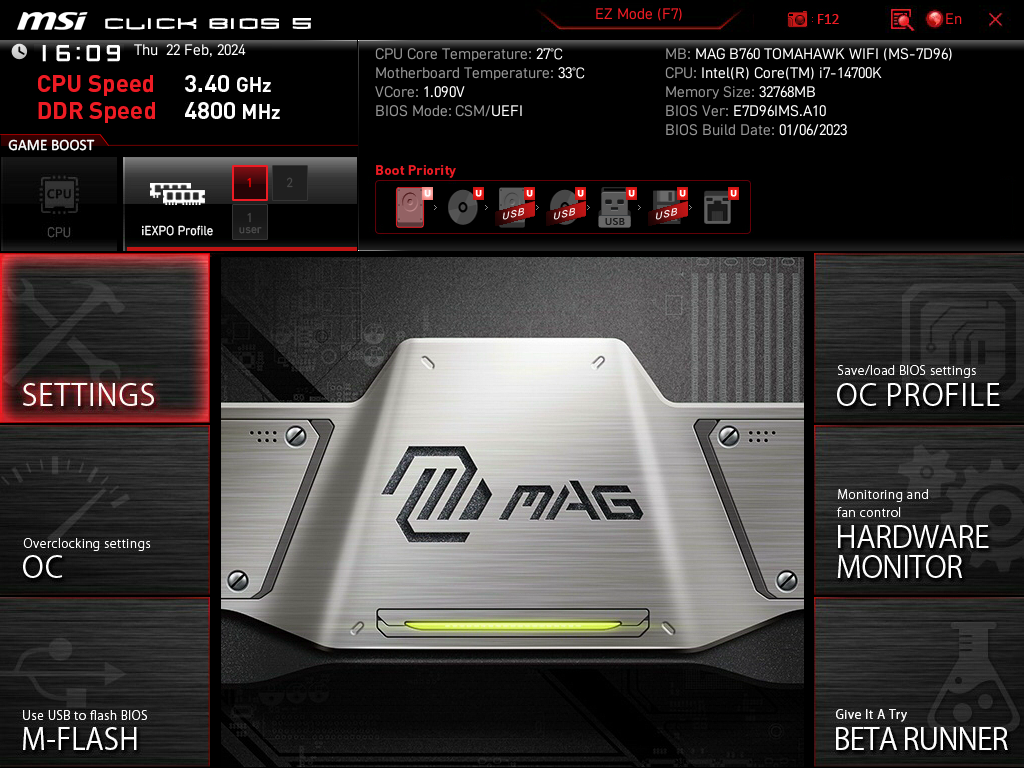

La BIOS es la habitual BIOS UEFI que encontramos en gran parte de la gama de MSI, es una BIOS con dos posibles opciones: un modo sencillo desde la cual y en una pantalla principal accedemos a las principales opciones de configuración y un modo Avanzado donde tenemos centenares de opciones para la gestión al milímetro de la placa .
PRUEBAS DE RENDIMIENTO
Este ha sido el setup de pruebas:
| PLACA BASE | MSI MAG B760 TOMAHAWK WIFI |
| MEMORIA | 2X16 GB CORSAIR DOMINATOR PLATINUM 6000 MHZ |
| PROCESADOR | INTEL CORE I7 14700K |
| SISTEMA OPERATIVO | WINDOWS 11 HOME |
| TARJETA GRAFICA | SAPPHIRE RADEON RX 7900XT |
| DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
| FUENTE ALIMENTACION | LC-POWER LC1200P |
TESTS SINTETICOS
CORONA 1.3
W-PRIME 32 MULTIHILO
AIDA64: MEMORIA
CINEBENCH R20 Y CINEBENCH R24
BLENDER 4.1.0
GEEKBENCH 6.2.1
CPU PROFILE
PCMARK 10
3DMARK
CPU QUEEN Y CPU AES
X-264 HD
TEMPERATURAS VRM
Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench Cinebench R23 durante 30 minutos consecutivos y monitorizando la tempertura del VRM con HWInfo.
| VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
| BIOSTAR B650MP-E PRO | 33ºC | 80.5ºC |
El VRM de 12+1+1 fases y 75A es capaz de soportar sin problema esta prueba, aún teniendo en cuenta que el procesador consume nada menos que 253W.
Partiendo de una temperatura en reposo de 33ºC, al final de la prueba el VRM llega hasta los 80.5ºC, una temperatura todavia comedida y que no hace temer por la integridad de la placa.
CONCLUSIONES FINALES Y PUNTUACION
