Hoy analizamos una placa base ideal para los nuevos procesadores de 12th generación de Intel, aprovechando nuestra antigua memoria DDR4: la MSI MAG B660M Mortar Wifi DDR4 , una placa base con un PCB de 6 capas, unos bien dimensionados heatsinks de aluminio cepillado, Wi-Fi 6, y 2.5 G entre otras interesantes características.
Muchas gracias a MSI por enviarnos esta placa base MSI Mag B660M Mortar WiFi DDR4 para la review
MSI MAG B660M MORTAR WIFI DDR4: CARACTERISTICAS TECNICAS
| SOPORTE CPU |
|
| MEMORIA | 4X DDR4 @ 3200 Mhz |
| SLOTS EXPANSION |
|
| GRAFICOS INTEGRADOS |
|
| ALMACENAMIENTO |
|
| AUDIO |
|
| WI-FI | Intel Wifi 6 |
| DIMENSIONES | Formato Micro-ATX 24.4 cm x 24.4 cm |
[nextpage title= «MSI MAG B660M MORTAR WIFI DDR4: UNBOXING Y ACCESORIOS»]
Realmente elegante el diseño de esta pequeña MSI Mag B660M Mortar: una atractiva y llamativa caja de cartón de tono grisáceo en varios tonos, con los motivos metálicos habituales de la gama Mortar , además del logo de MSI a la izquierda, y el modelo en grandes caracteres ocupando una posición central. En este caso se hace incidencia de la total compatiblidad de la placa con el nuevo sistema operativo de Microsoft: Windows 11.
En la zona trasera encontramos una imagen de la placa y en este caso abundante información técnica sobre la placa perfectamente presentada y estructurada como vemos.
La placa viene dispuesta en un soporte de cartón y viene protegida por una bolsa antiestática cubriéndola en su totalidad.

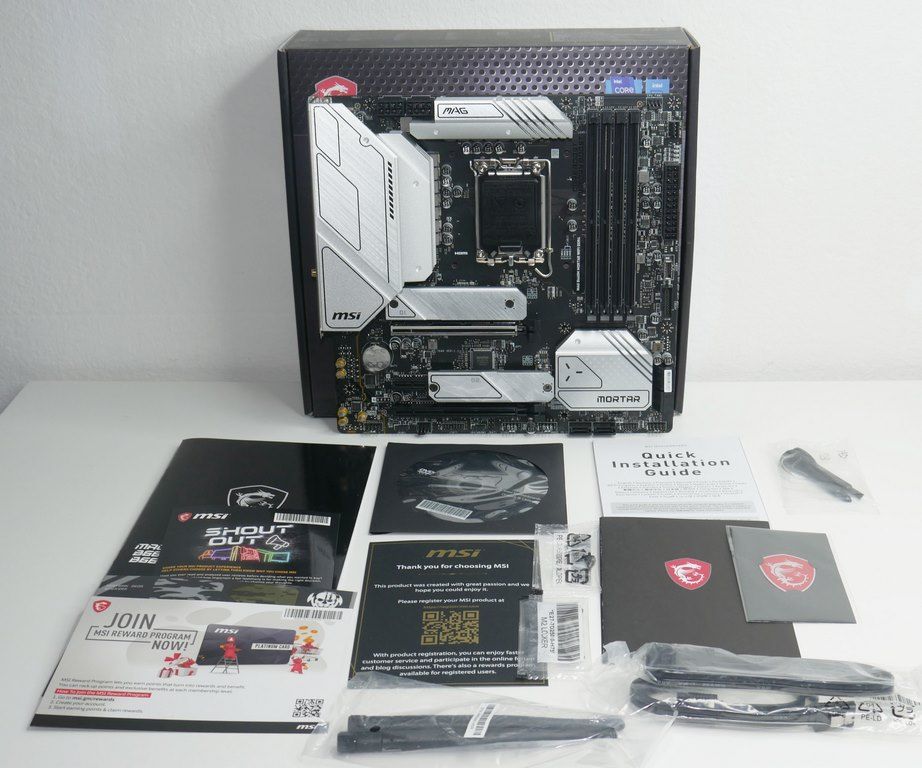

El bundle incluido es realmente espléndido y está compuesto por estos elementos:
- Placa base MSI MAG B660M MORTAR WIFI DDR4
- Doble antena WiFi
- Kit de destornilladores
- Logo MSI metálico
- DVD con drivers
- Guía de instalación rápida
- Manual de usuario
- 2X cables SATA 6 GBps
- 2X M2 para unidades NVme
- Material de márketing variado.
[nextpage title= «MSI MAG B660M MORTAR WIFI DDR4: DISEÑO»]
Este modelo tiene formato Micro-ATX con unas dimensiones de 24.4 cm x 24.4 cm, y su diseño a pesar de no contar con iluminación es realmente atractivo, combinando el PCB de color negro con unos heatsinks de aluminio cepillado de muy buena calidad, y que a nosotros nos parece que le dan un plus de calidad.
Esta nueva actualización ha traido consigo también un mayor número de Fases y Mosfets para garantizar un correcto suministro a los poderosos procesadores Intel de 12 Generación.

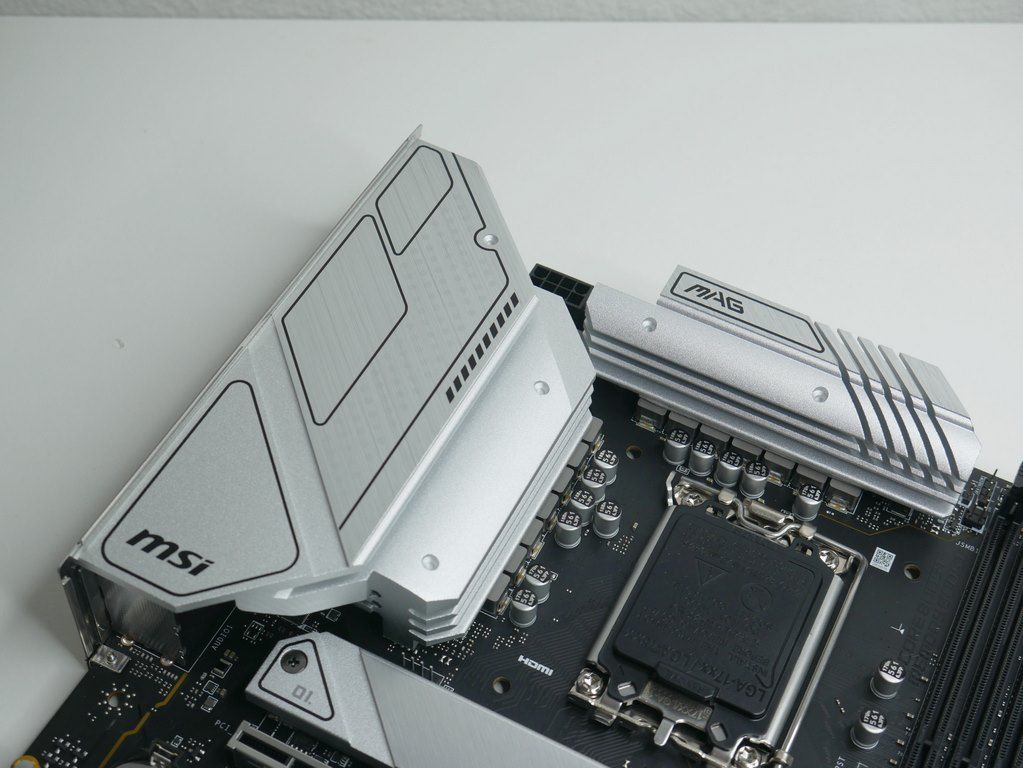

La refrigeración en este caso vemos que está muy bien conseguida gracias a estos heatsinks de muy generoso tamaño que cubren en su totalidad el VRM pero que como vemos no están unidos entre sí por un heatpipe de cobre.

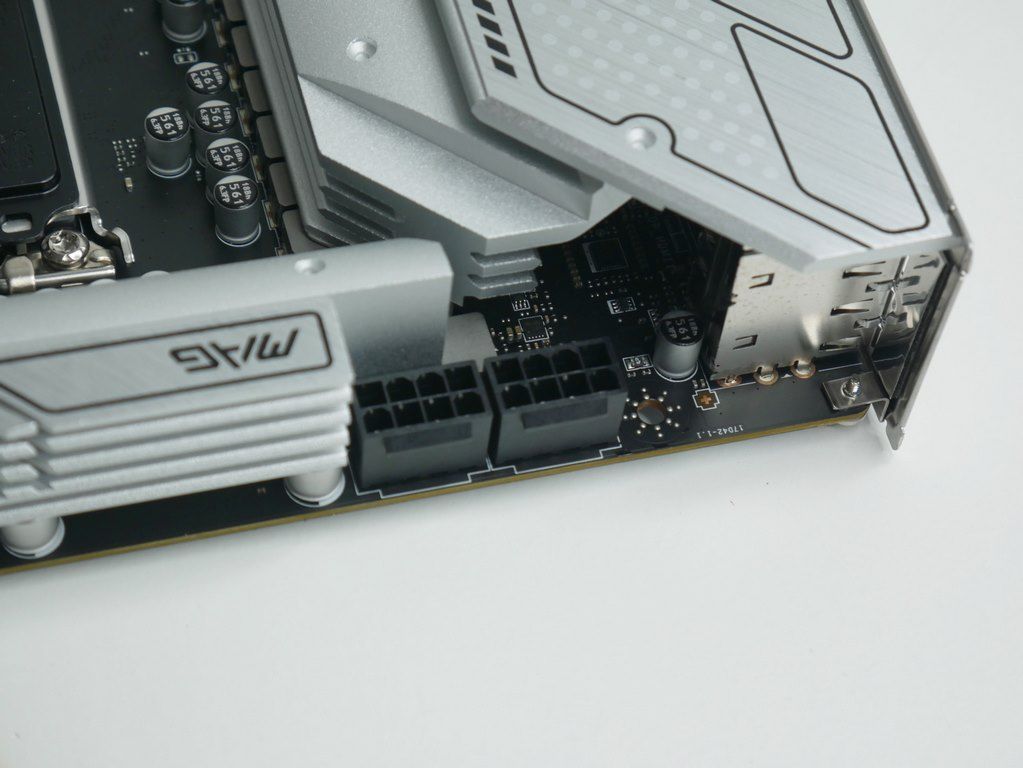

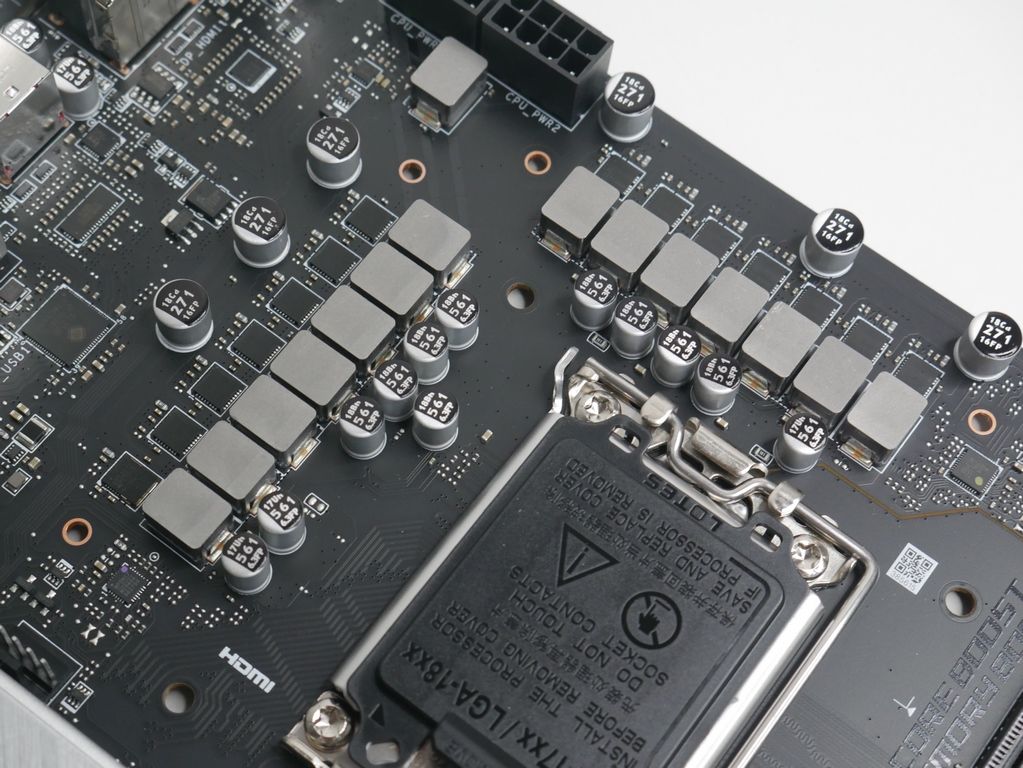

Este modelo cuenta con un ya poderoso VRM compuesto por 13 fases de alimentación y contando con un doble conector EPS de 8 pines necesarios para alimentar a los más poderosos procesadores de la gama, y contando este VRM con una capacidad de 60A.

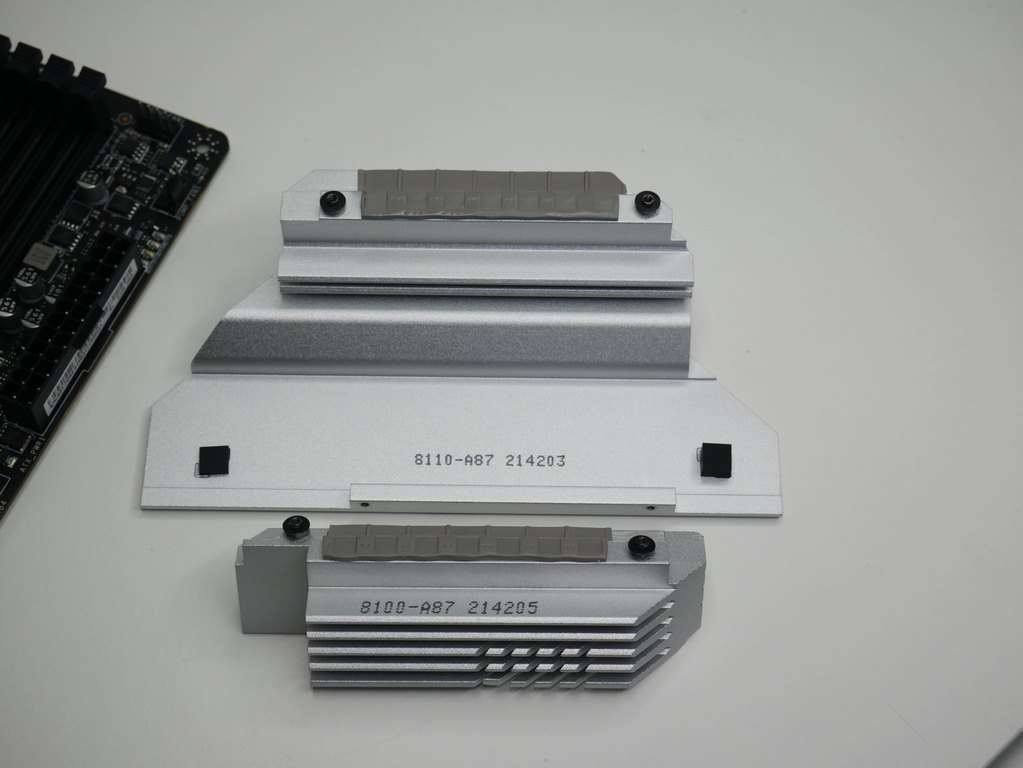

Los heatsink tienen en la zona en contacto con el VRM unas almohadillas térmicas de 7W/mk

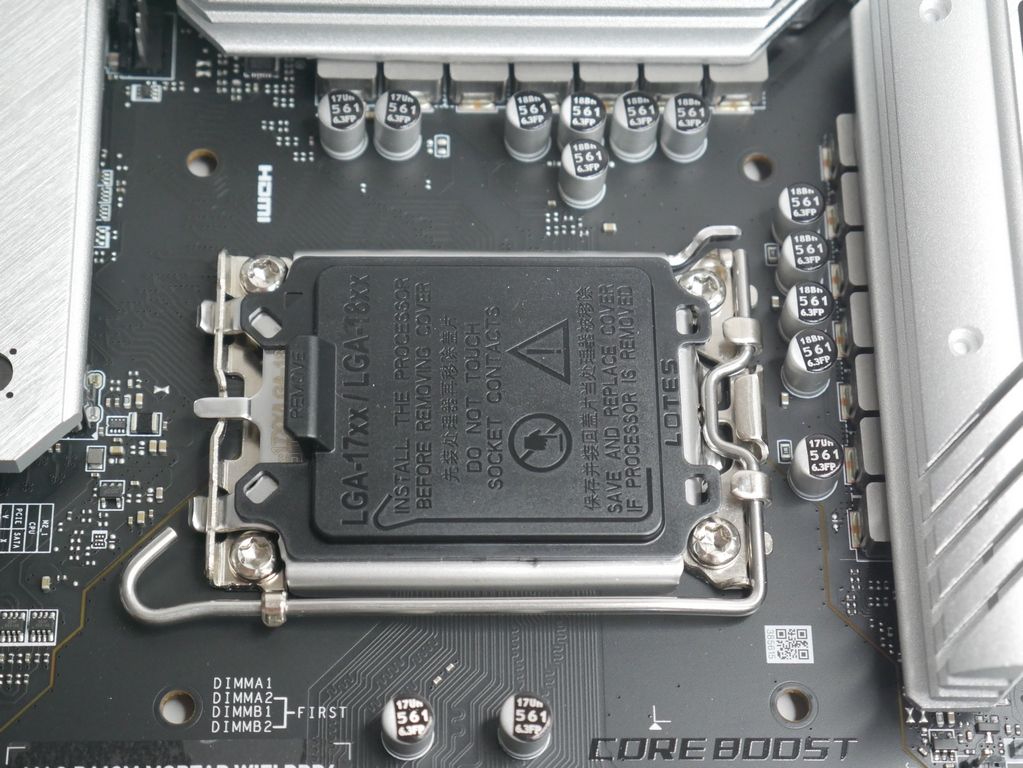

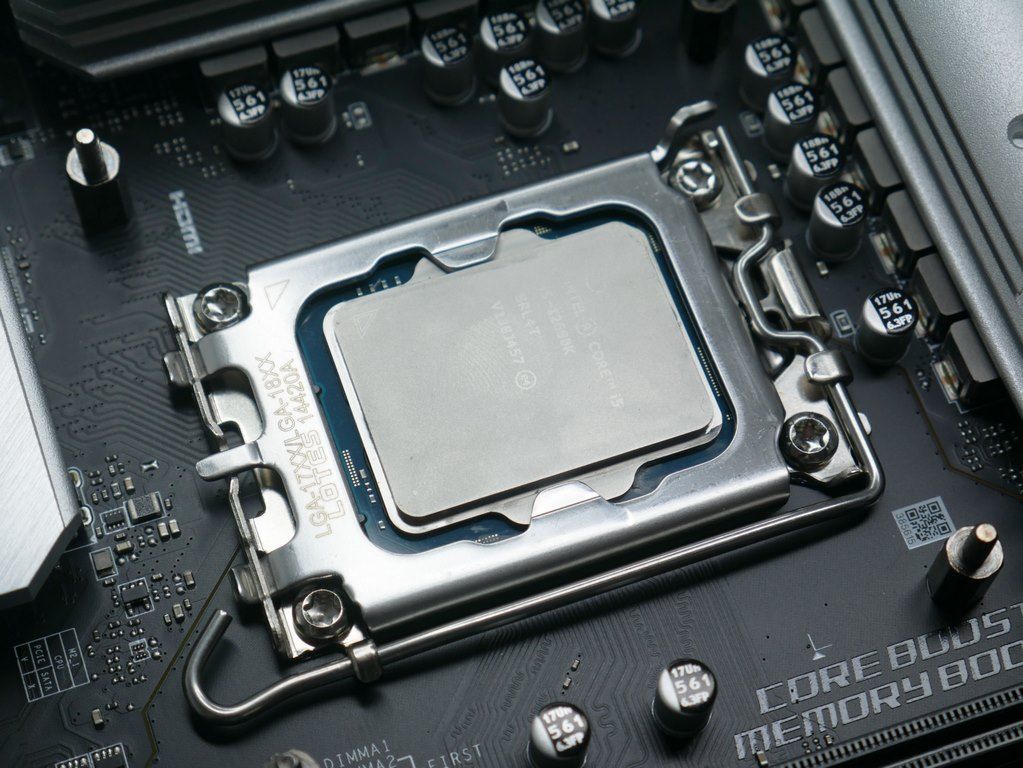

La placa es compatible con los últimos procesadores Alder Lake , desde el más sencillo Celeron G6900 hasta el más potente i9 12900K/KF, pero no debemos olvidarnos que no es posible realizar overclocking.
Por encima de este chipset, encontramos el H670 del que probaremos modelos más adelante y el más prestacional y con capacidades de OC como es el Z690.

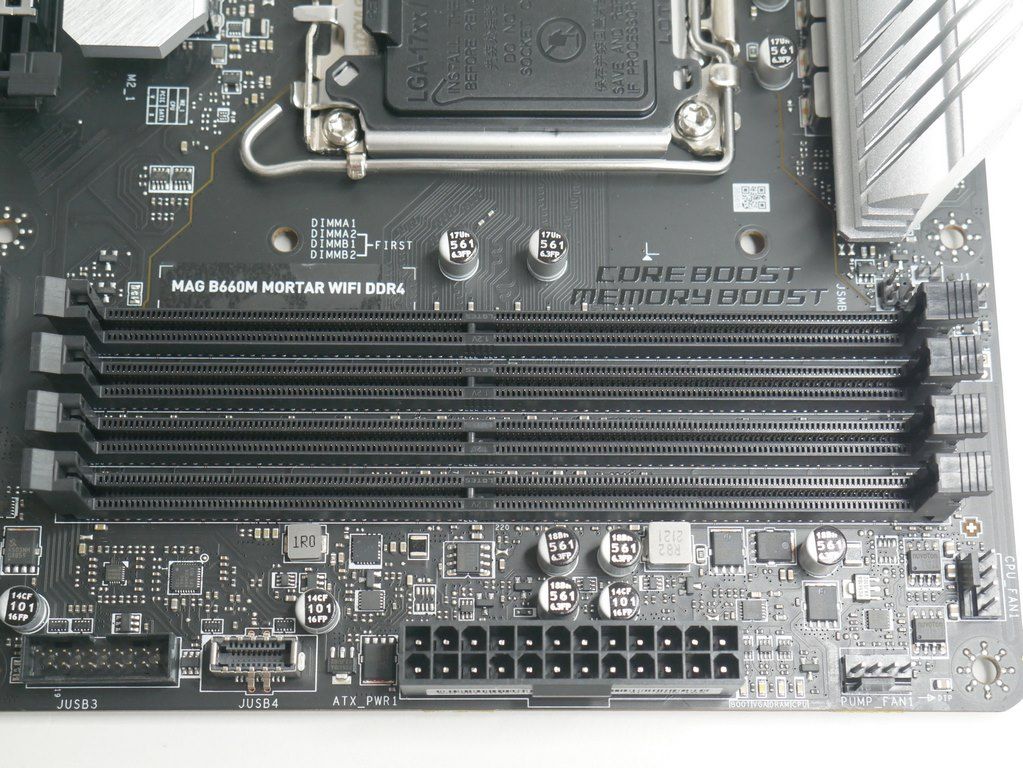

La configuración Dual-Channel con 4 módulos de memoria admite hasta 128 GB de memoria RAM DDR4 con velocidades de 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4200(OC)/ 4000(OC)/ 3800(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200(OC)/ 3200(JEDEC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC)

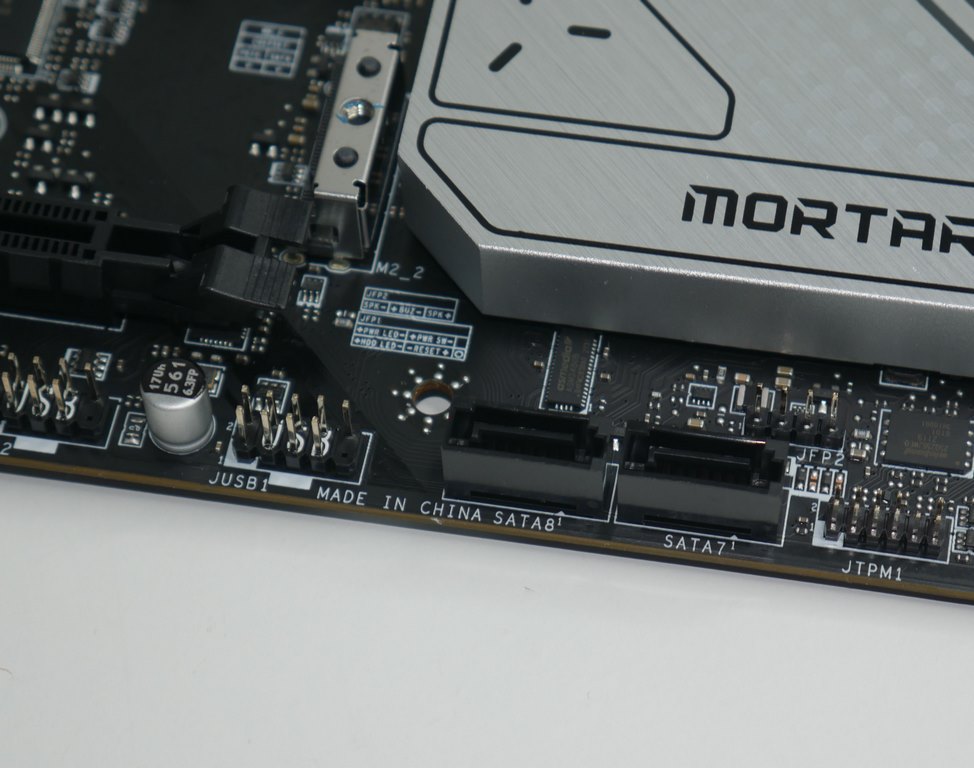

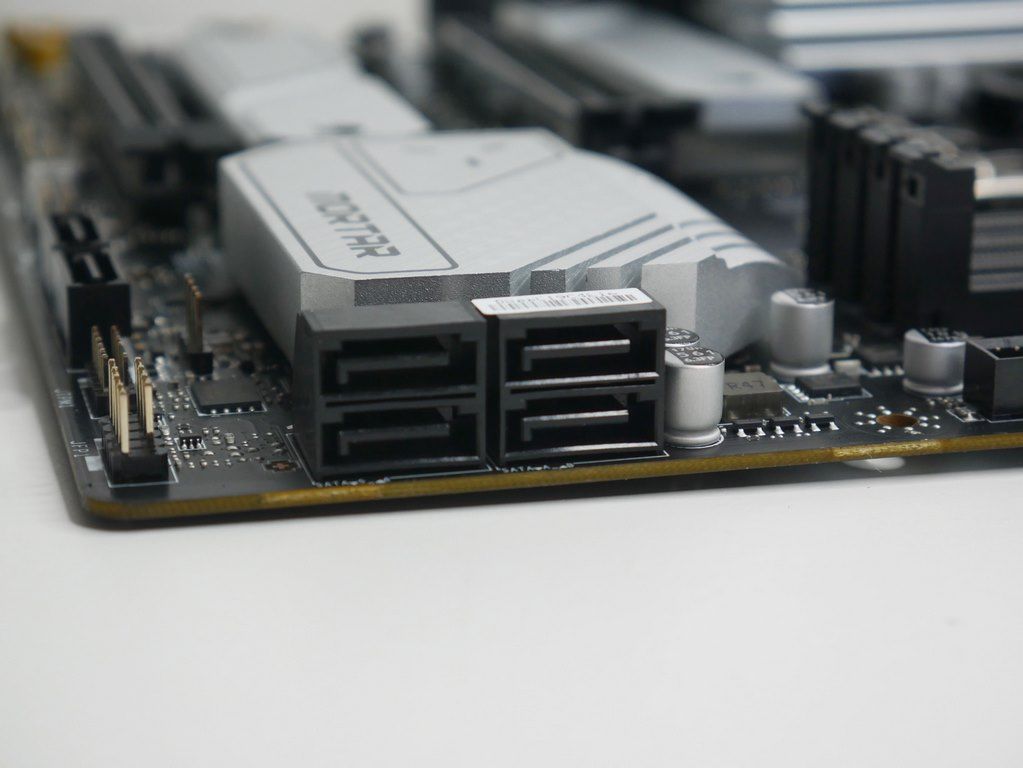

La placa incorpora 6 conectores SATA : 4 de ellos controlados por el chipset B660 y con capacidad 6 GBp/s y los dos restantes controlados por el chip ASMedia ASM1061 y también con capacidad 6 GBp/s

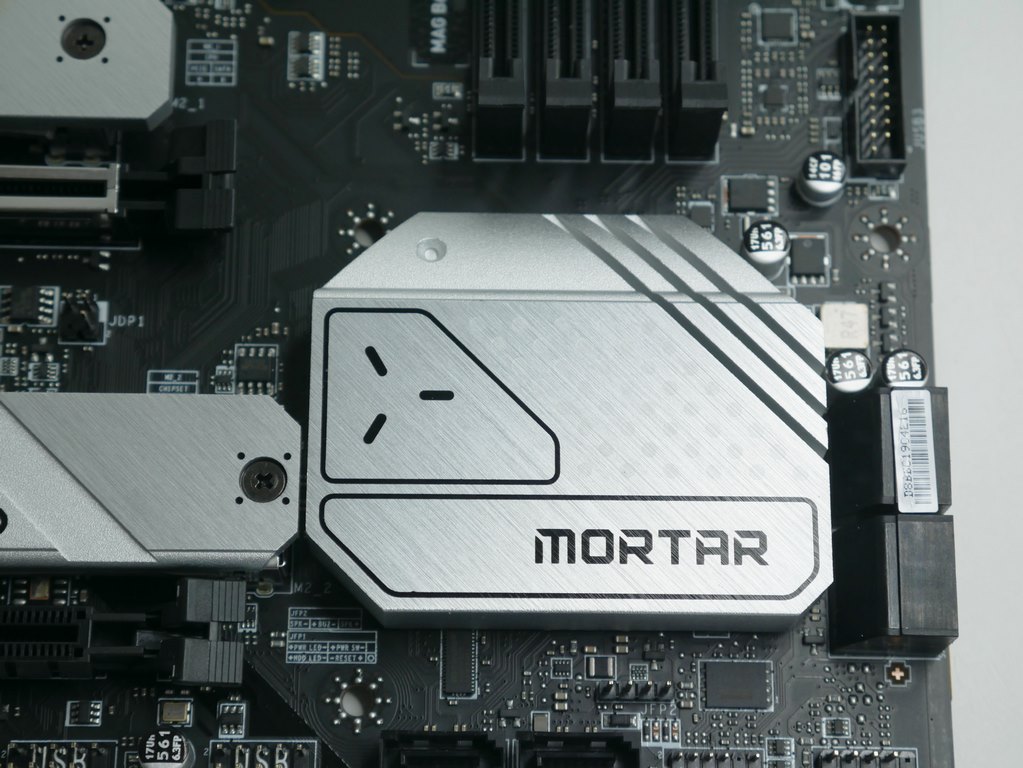

El chipset B660 como vemos está perfectamente refrigerado también. En cuanto a sus características técnicas dispone 6 raíles PCIe 4.0 y 8 PCIe 3.0, con un total de 12 USB 2.0 o 6 USB 3.2 Gen1 – 4 USB 3.2 Gen 2, con soporte para Intel Rapid Storage.

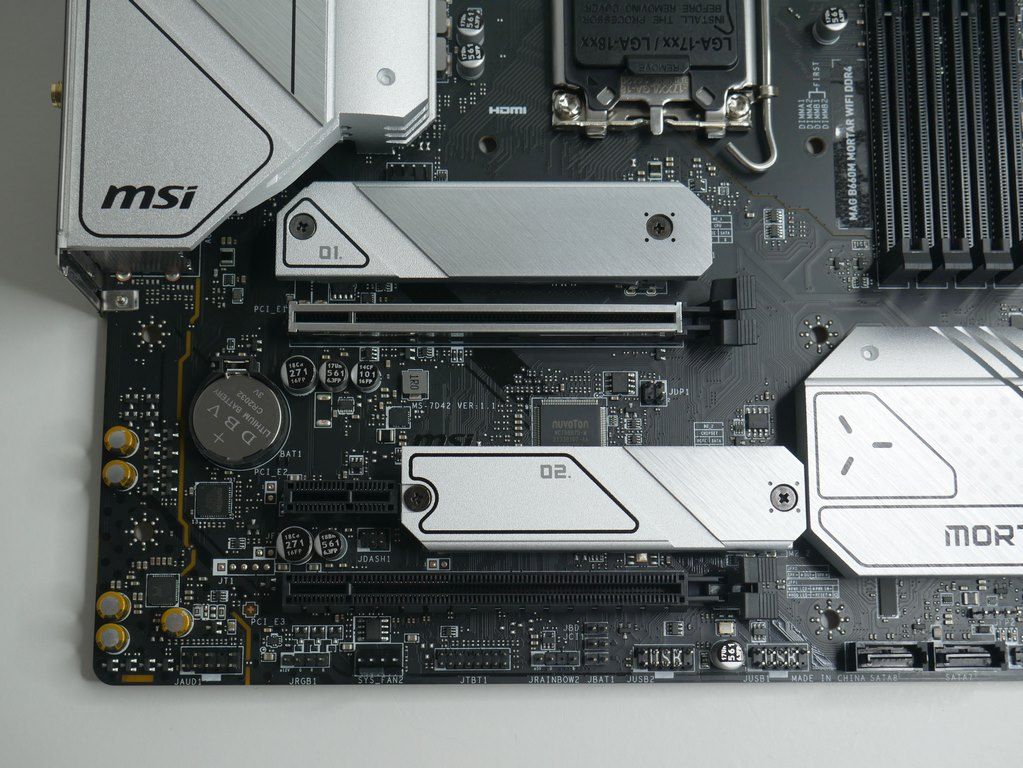

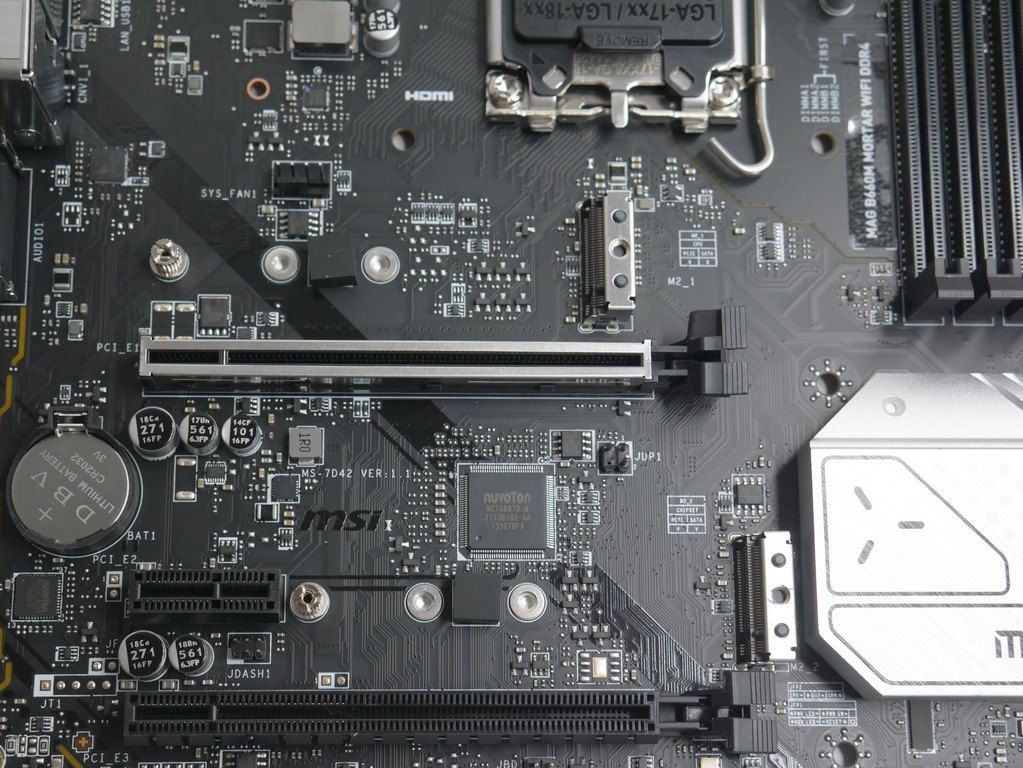

La placa dispone de 3 ranuras: 2X en formato 16x y una en formato 1X. Esta es su configuración de fábrica:
- PCI_E1, la ranura principal y con soporte PCIe 4.0 x 16 conectada directamente a la CPU. Esta primera ranura cuenta con un refuerzo metálico en su superficie.
- PCI_E2 con soporte PCI3 3.0.
- PCI_E3 también con soporte PCIe 3.0X4 y conectado al chipset B660.
Cuenta además con dos ranuras M2, con estas características:
- M2_1: la ranura principal, con compatibilidad con unidades en formato hasta 2280 y conectada a 4 railes PCIe 4.0 de la CPU.
- M2_2: con soporte también en formatos hasta 2280, conectada a 4 raíles PCIe 4.0 en el chipset.

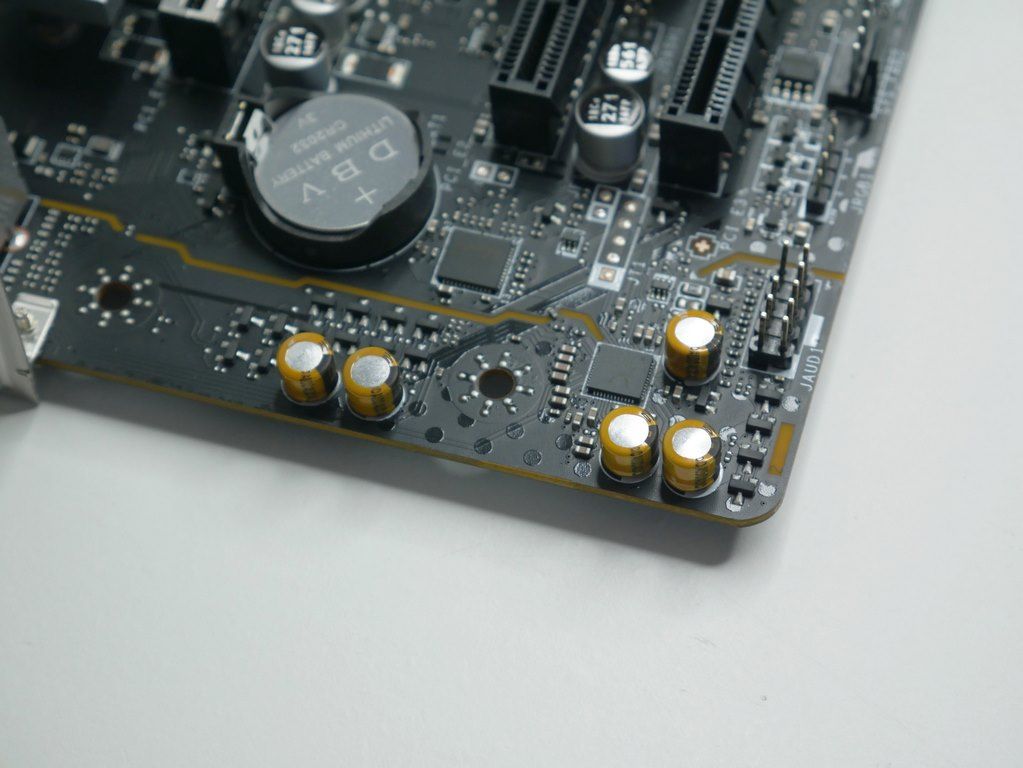

El sonido es un simple pero suficiente códec Realtek ALC1200 con capacidades 7.1 y soporte para salida S/PDIF

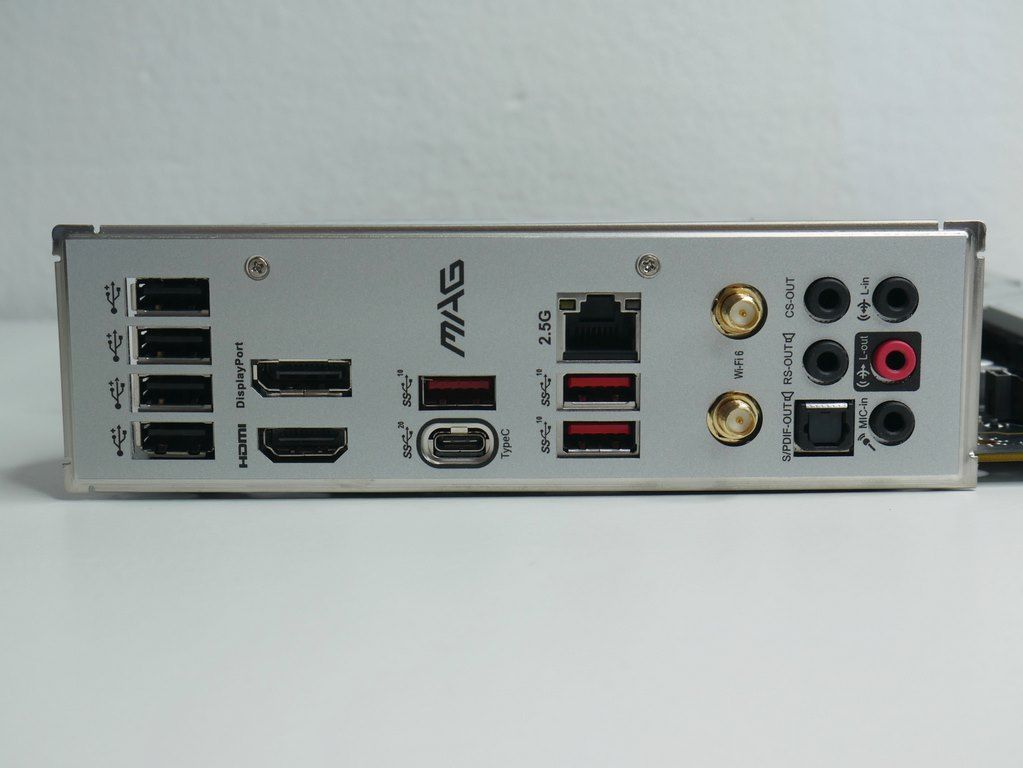

Encontramos un buen número de conexiones traseras de la placa y que de izquierda a derecha son las siguientes:
- 4X USB 2.0
- 1X DisplayPort 1.4
- 1X Puerto HDMI 2.1
- 1X USB 3.2 Gen 2 10Gbps Type-A – Rojo
- 1X USB 3.2 Gen 2×2 20Gbps Type-C
- Puerto 2.5G Lan
- 2X USB 3.2 Gen 2 10Gbps Type-A – Rojos
- 2X conectores antena
- 5 conectores audio
- Salida S/PDIF

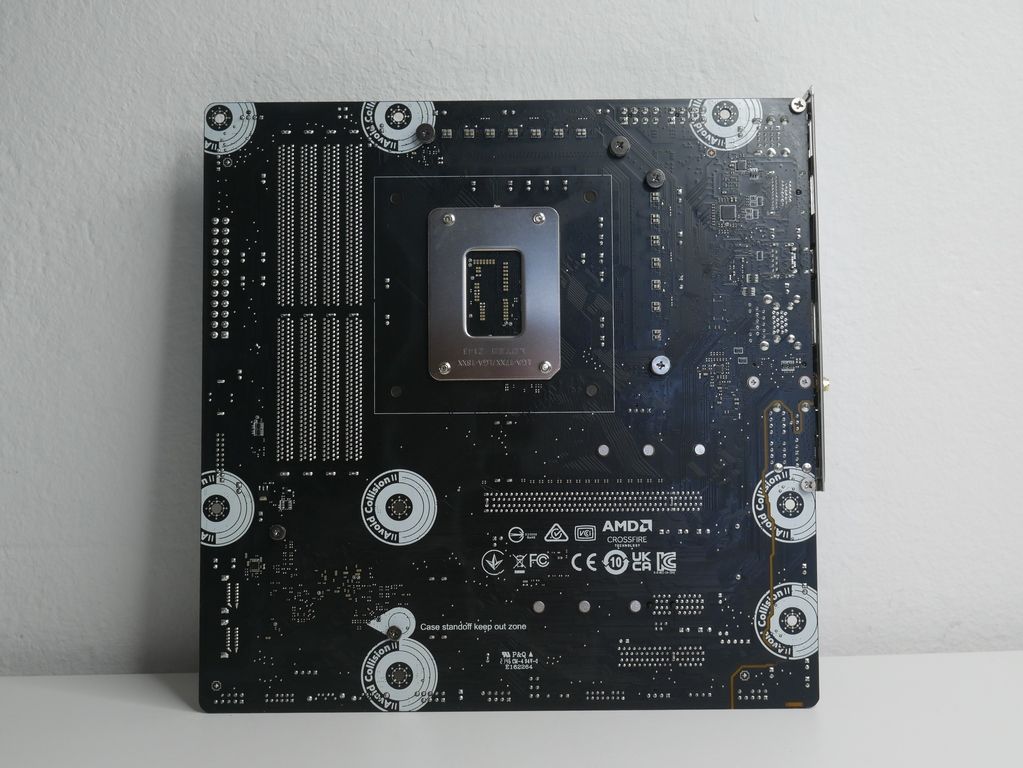

Vista trasera de la placa.
[nextpage title= «MSI MAG B660M MORTAR WIFI DDR4: BIOS»]

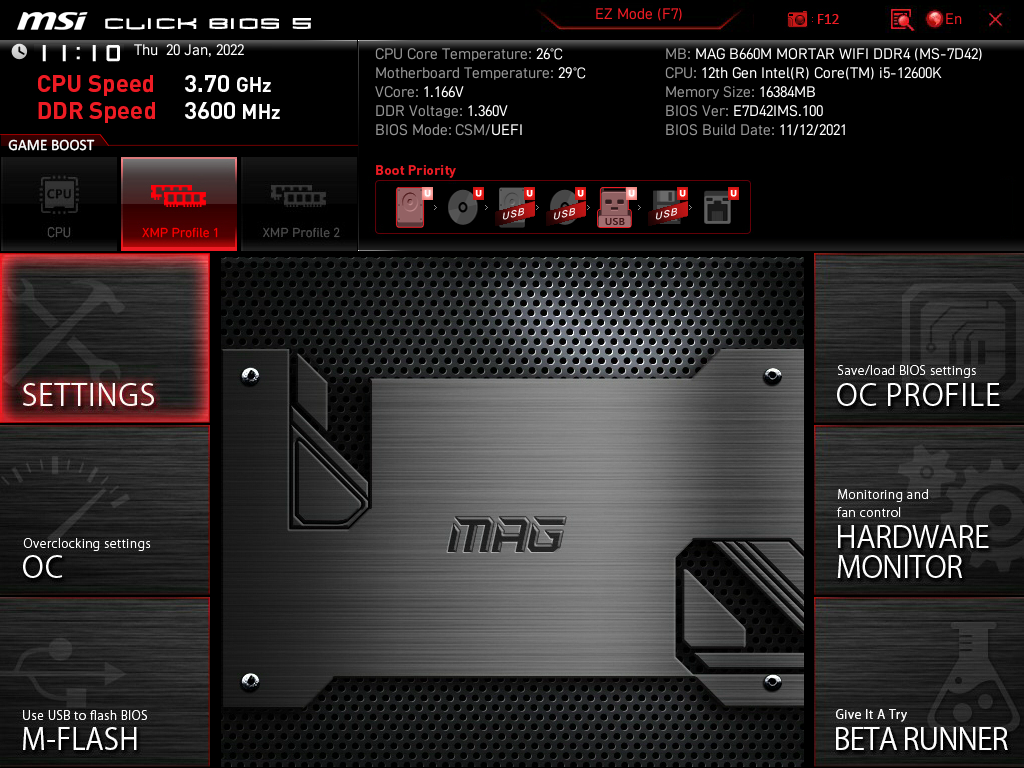

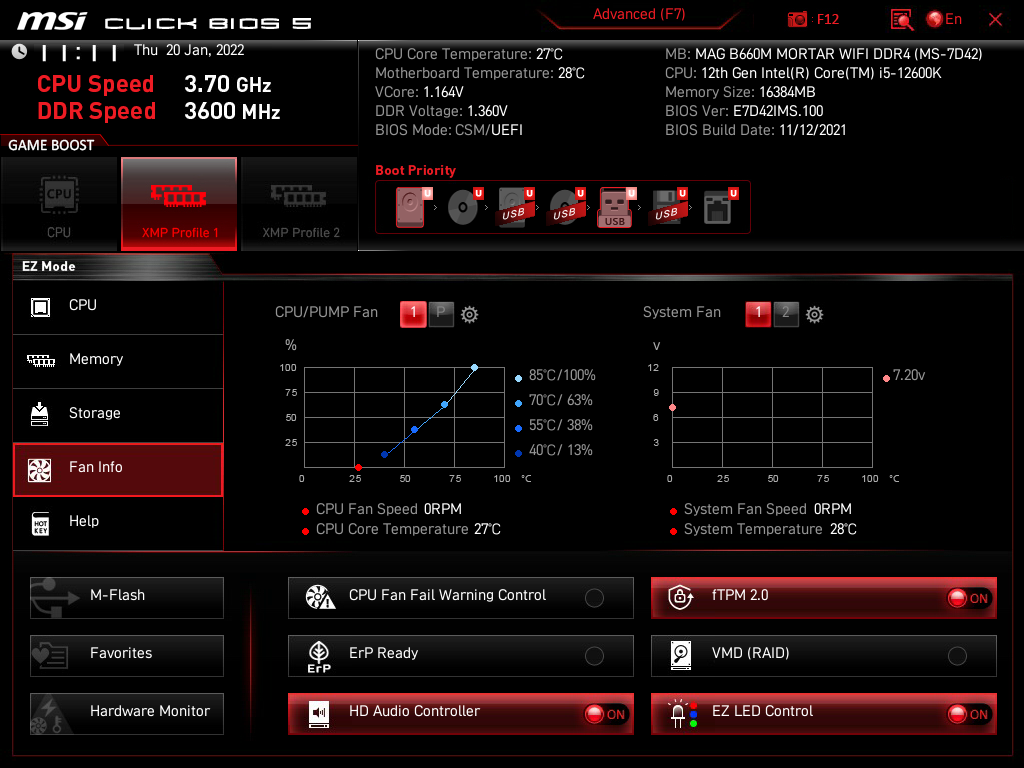

La BIOS es la conocida AMI y que encontramos en las placas de MSI, que se distingue por su sencillez y claridad, contando con dos modos de visualización : EZ y ADVANCED.

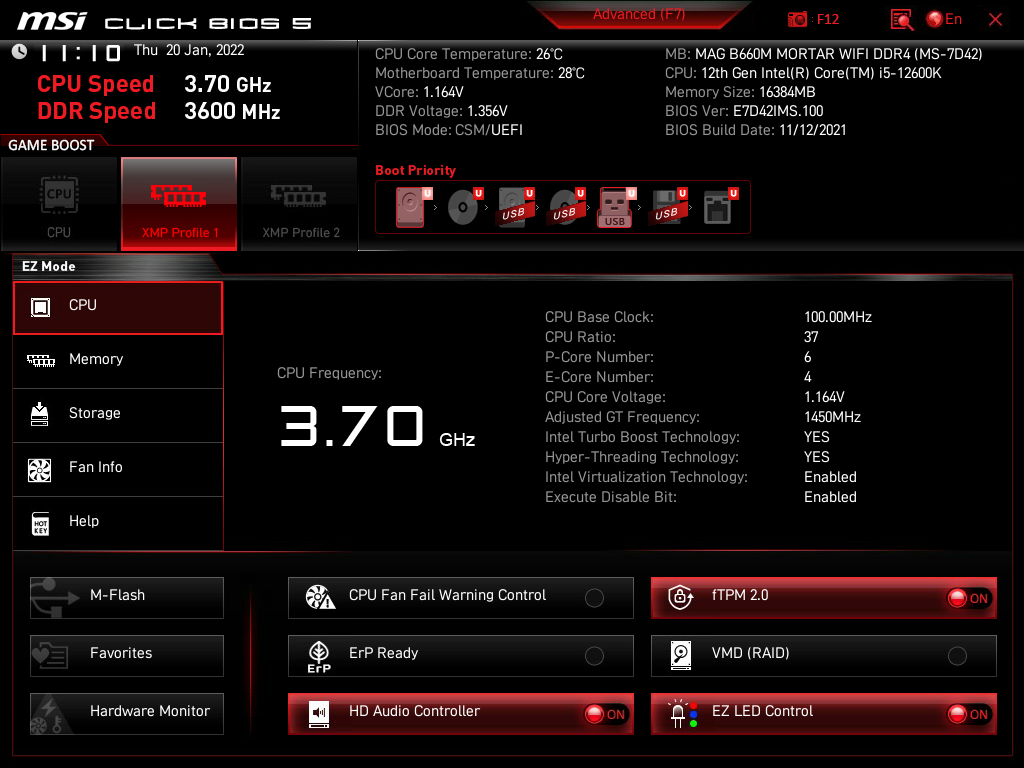

El modo EZ es obviamente el más sencillo pero que nos permite ya configurar el modo XMP de las memorias, el boot de arranque del sistema, etc..

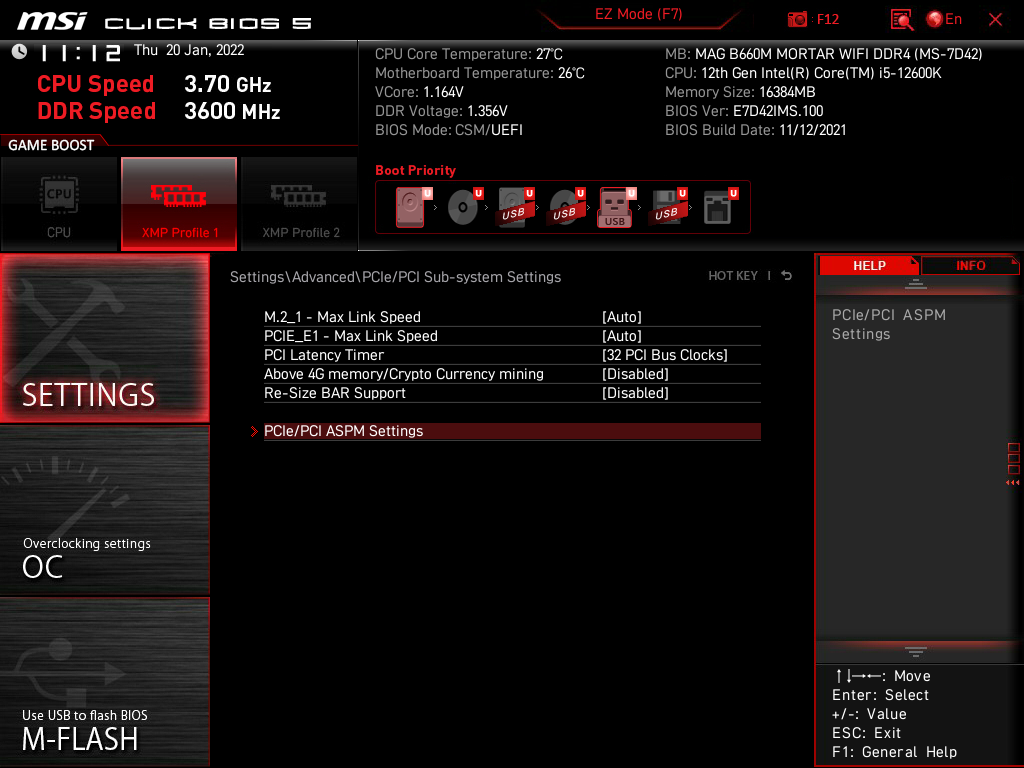

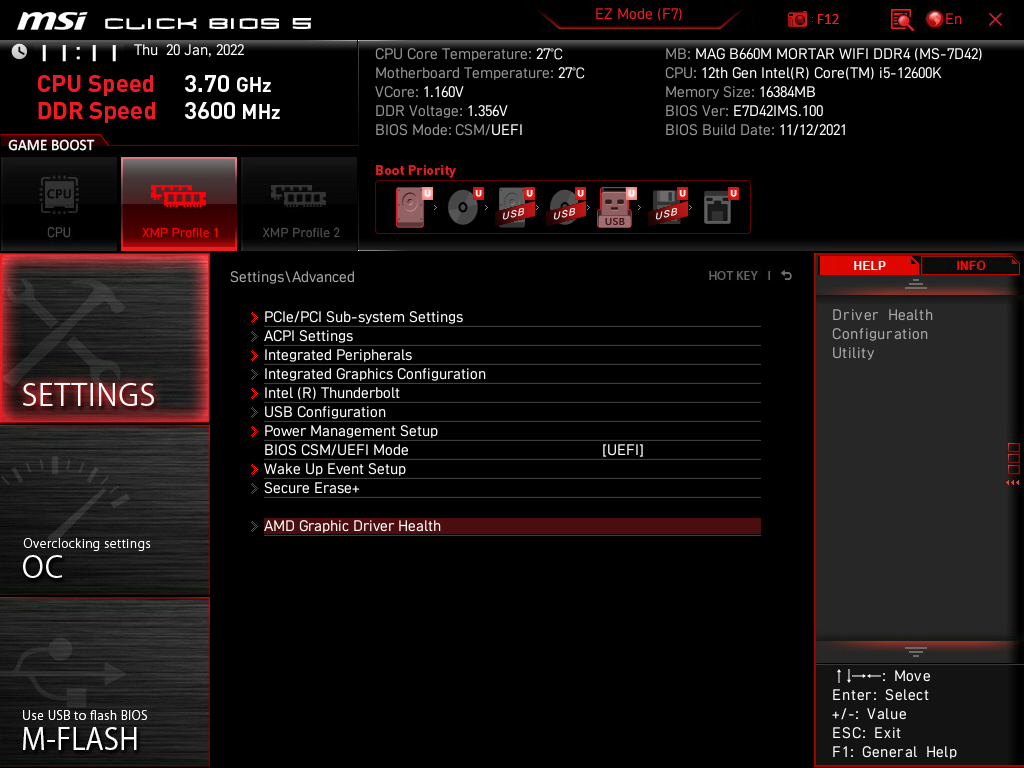

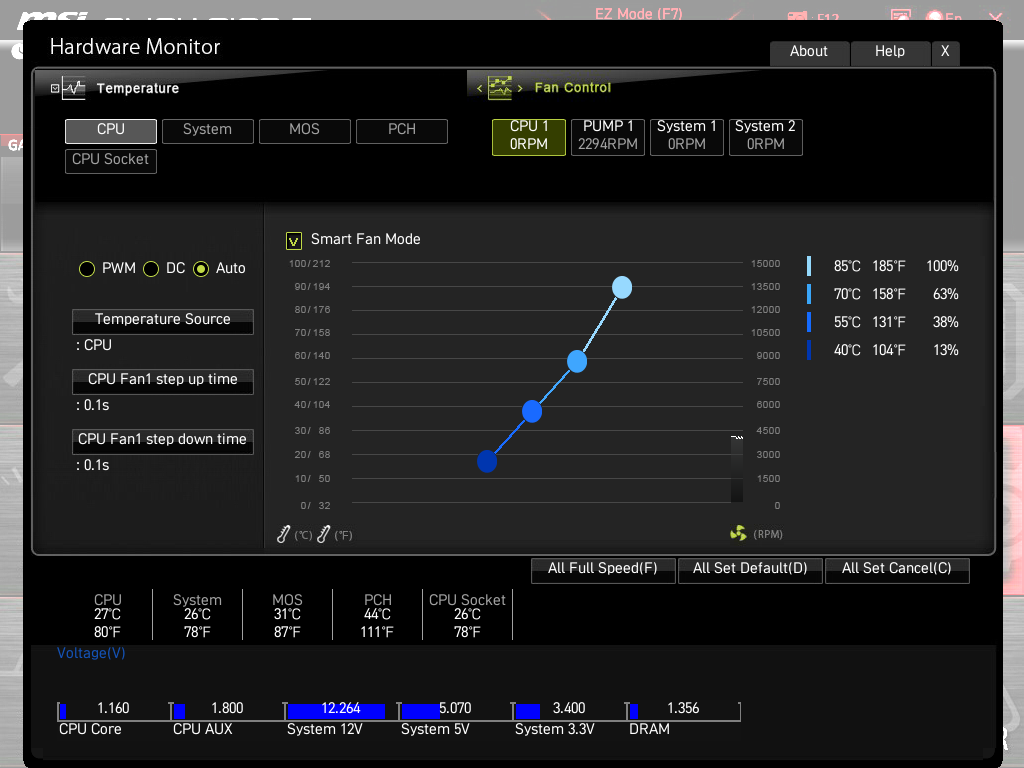

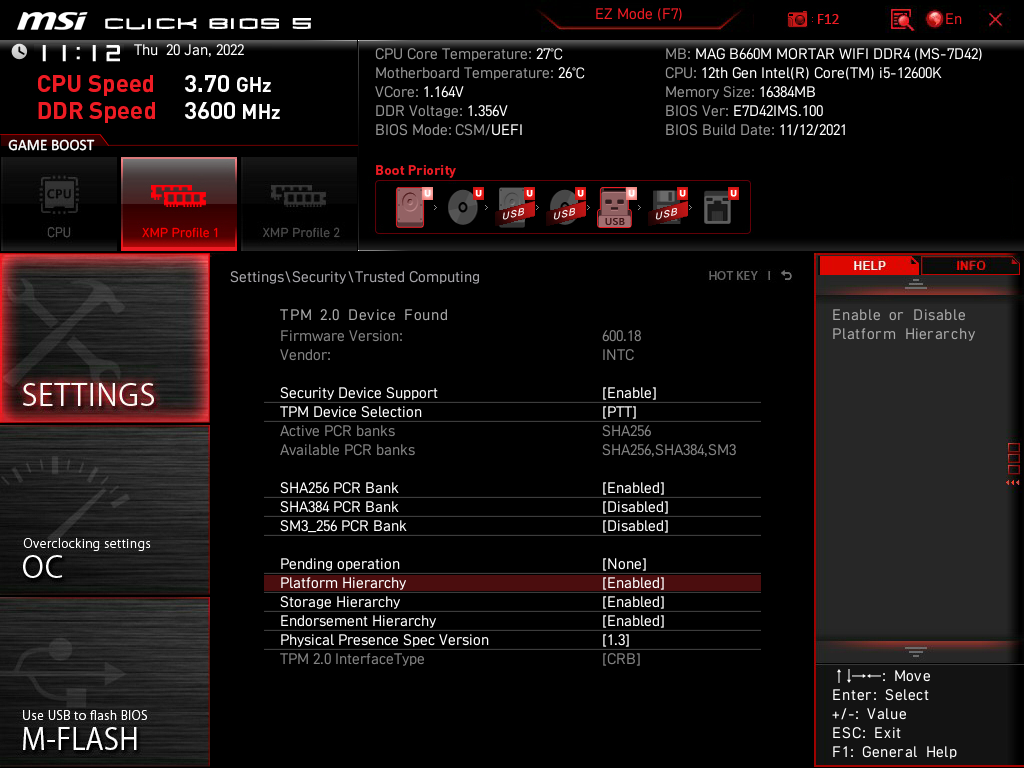

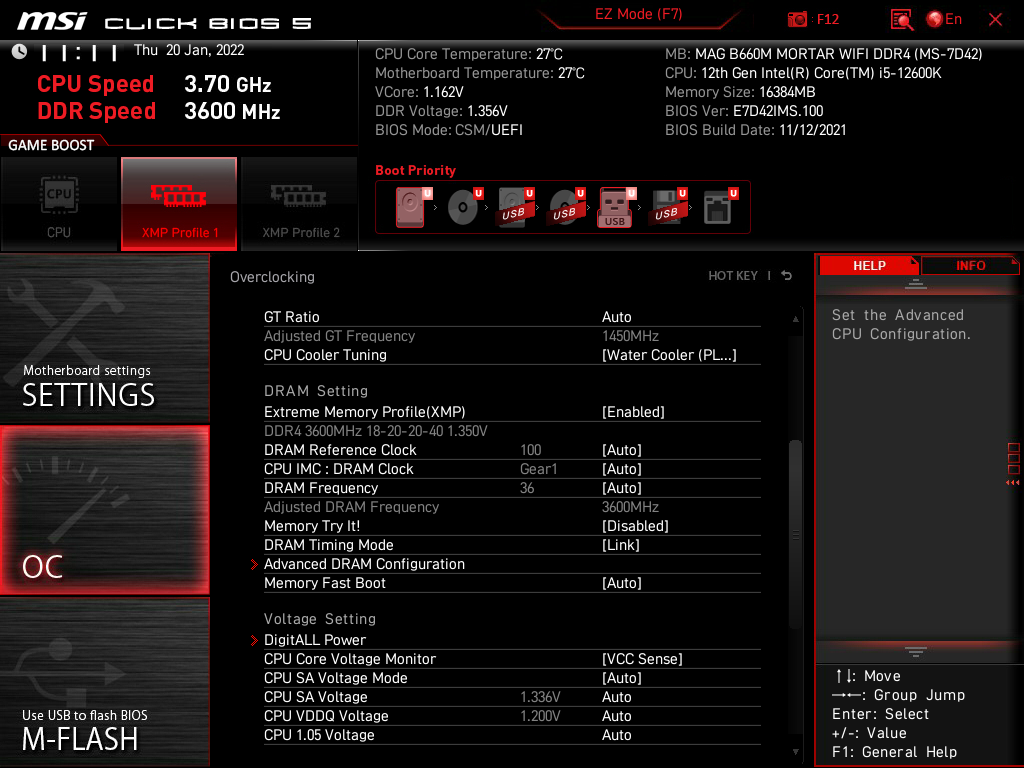

El modo Advanced es realmente extensivo y dispone de innumerables opciones, como la configuración del módulo TPM para la compatibilidad con Windows 11, configuración de los ventiladores, activación de ResiZable Bar, múltiples opciones de OC, etc….
[nextpage title= «MSI MAG B660M MORTAR WIFI DDR4: SOFTWARE»]

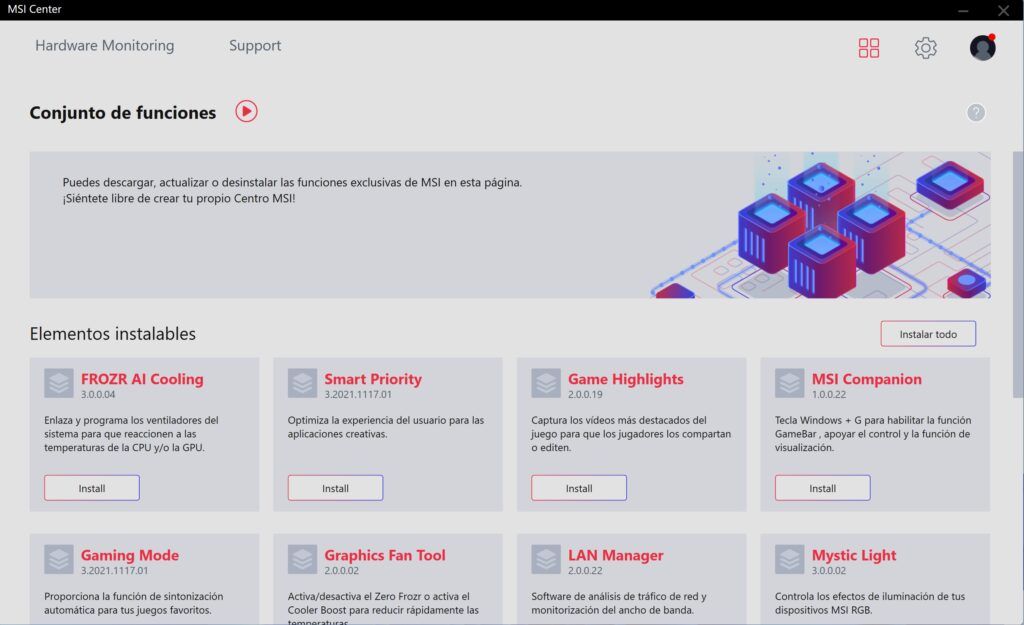

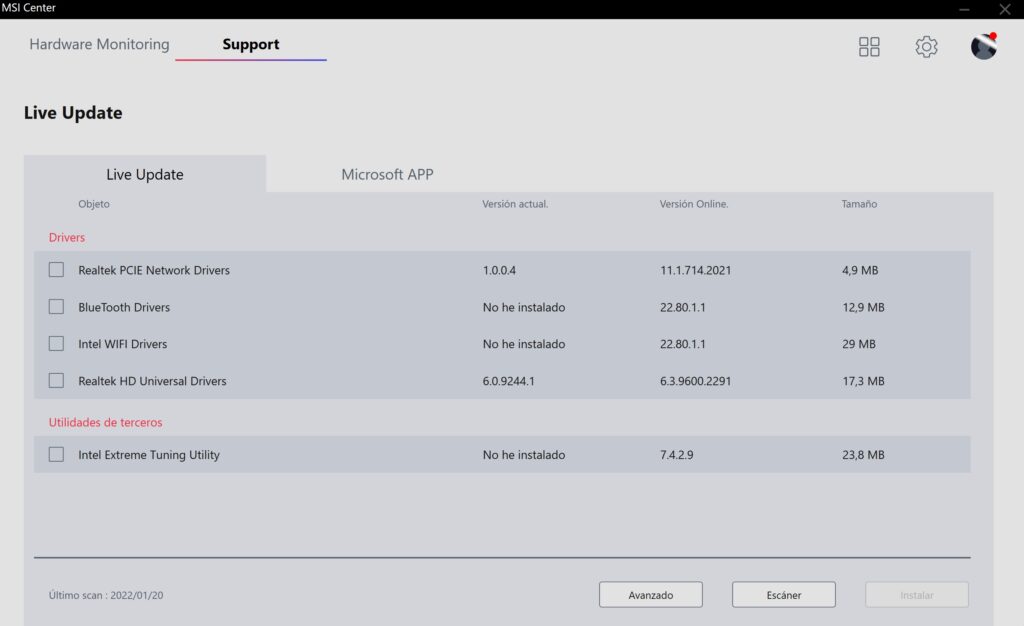

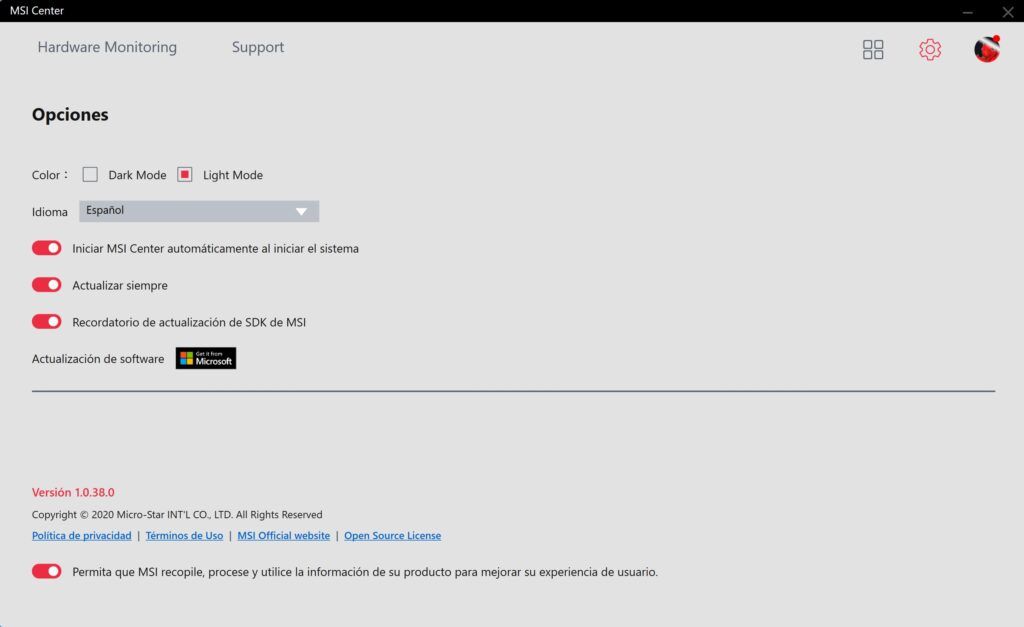

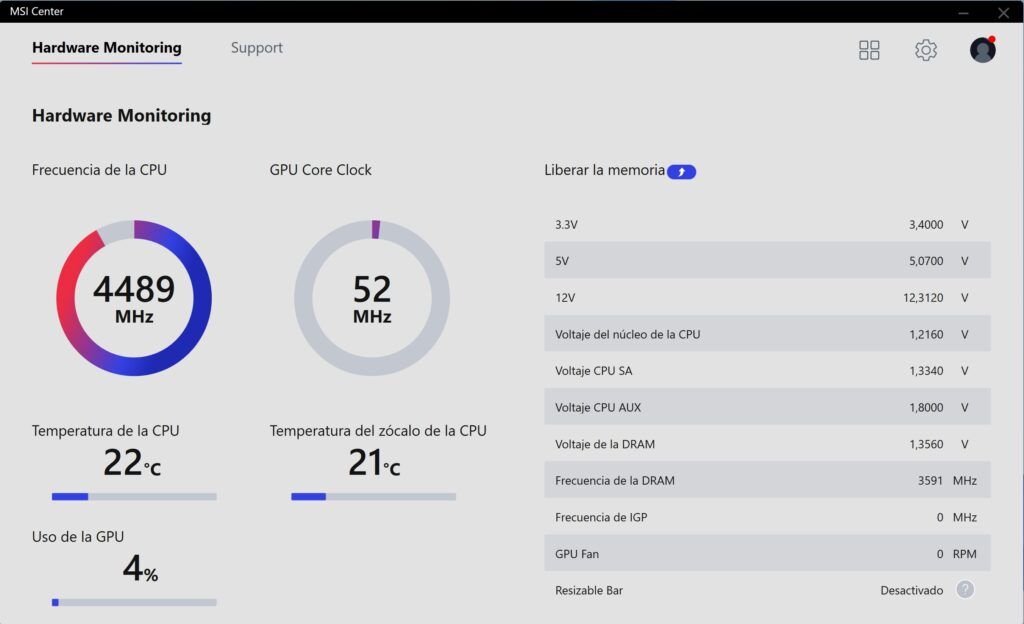

Para la gestión de la placa, encontramos el habitual MSI Center, una app de uso muy sencillo y con una interfaz muy intuitiva, desde la que podremos instalar diversas apps como vemos:
[nextpage title= «MSI MAG B660M MORTAR WIFI DDR4: PRUEBAS DE RENDIMIENTO»]

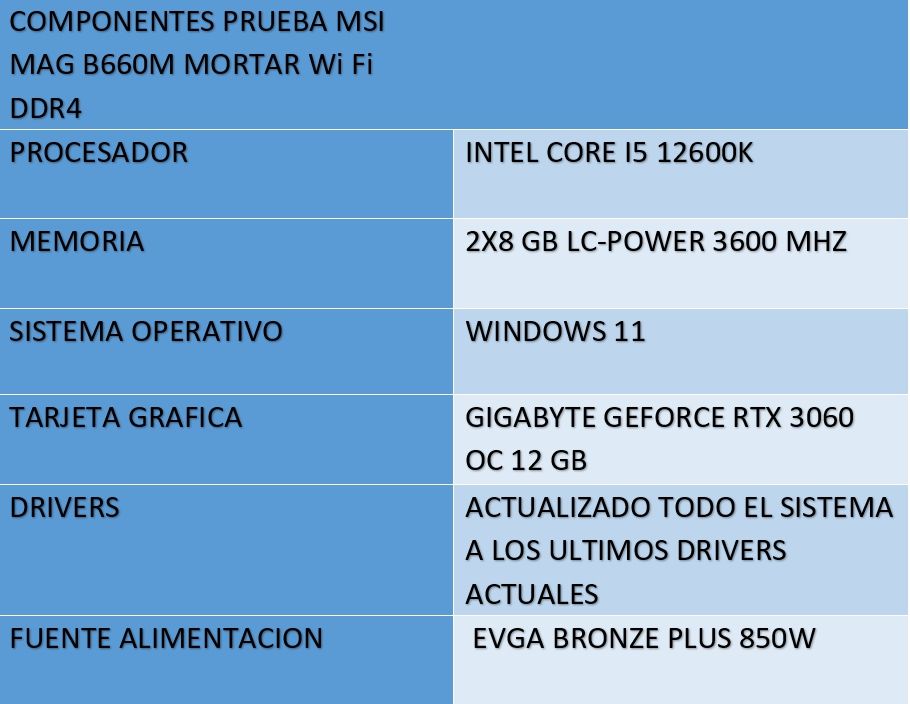

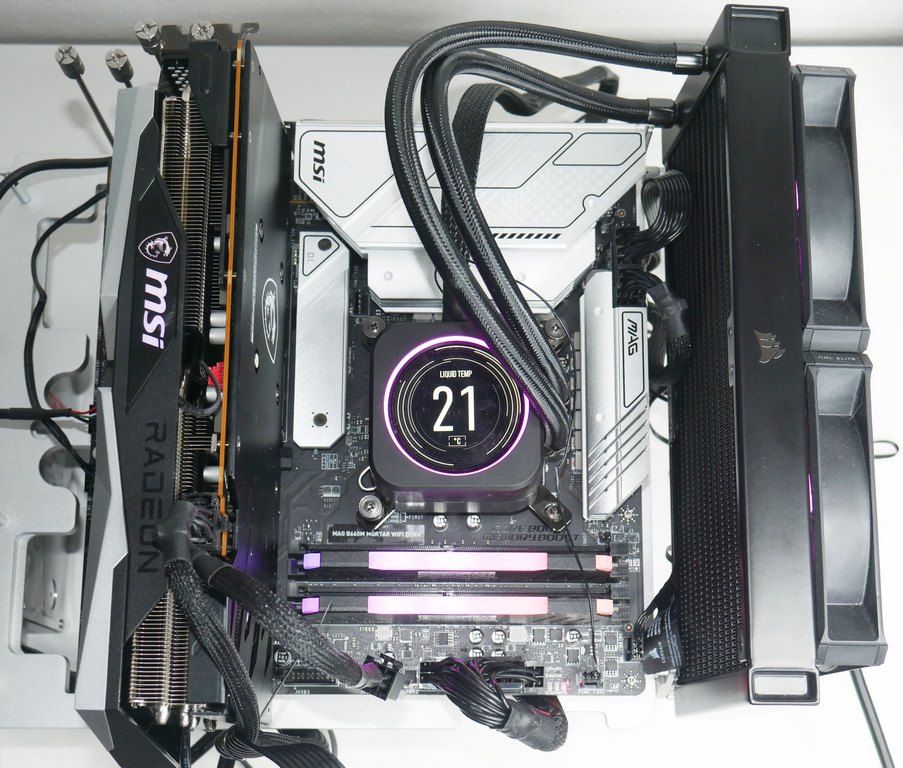

Este ha sido el setup de pruebas:

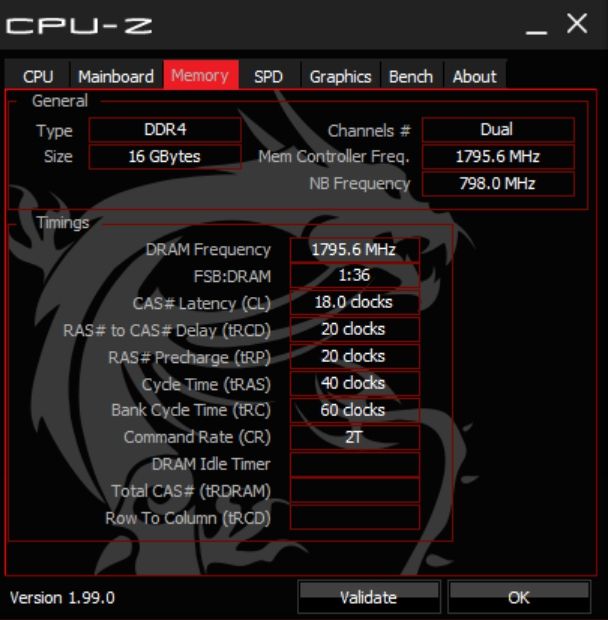

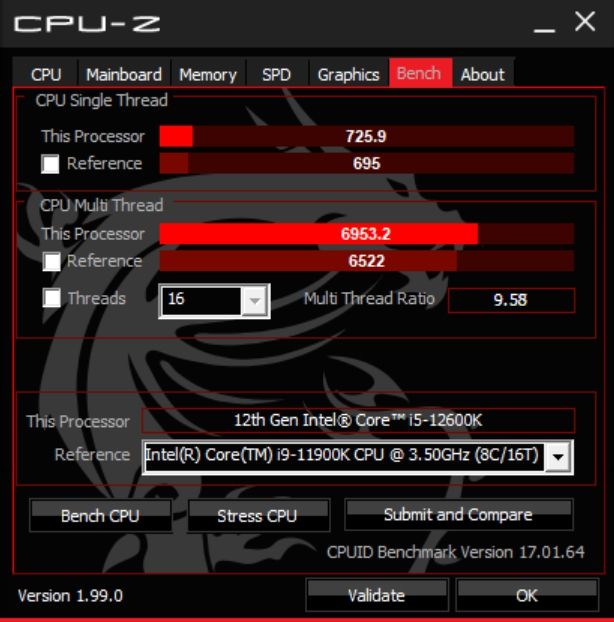

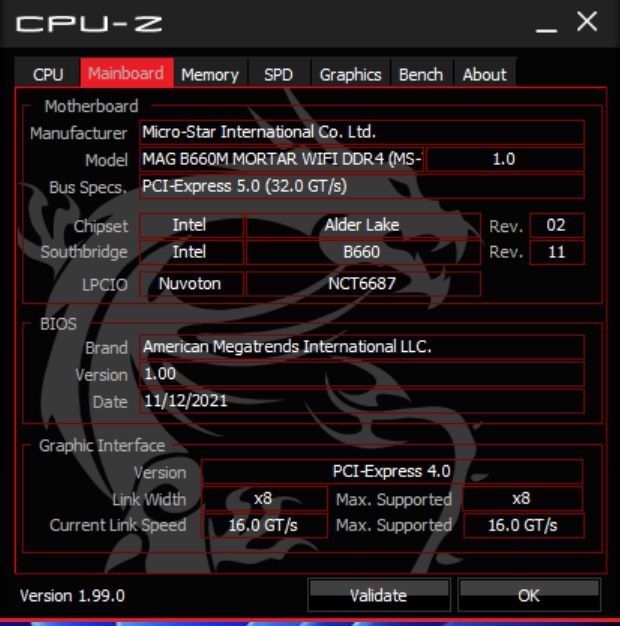

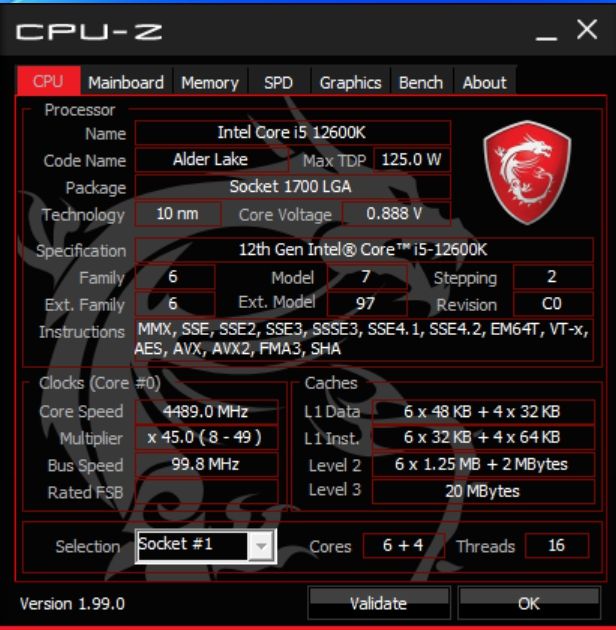

Unas capturas de CPU-Z:
[box type=»info» align=»aligncenter» class=»» width=»»]TESTS SINTETICOS[/box]

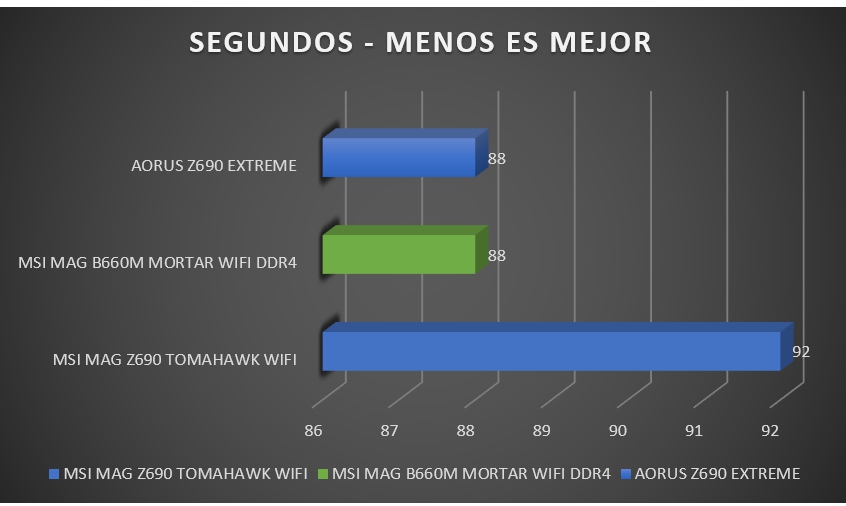

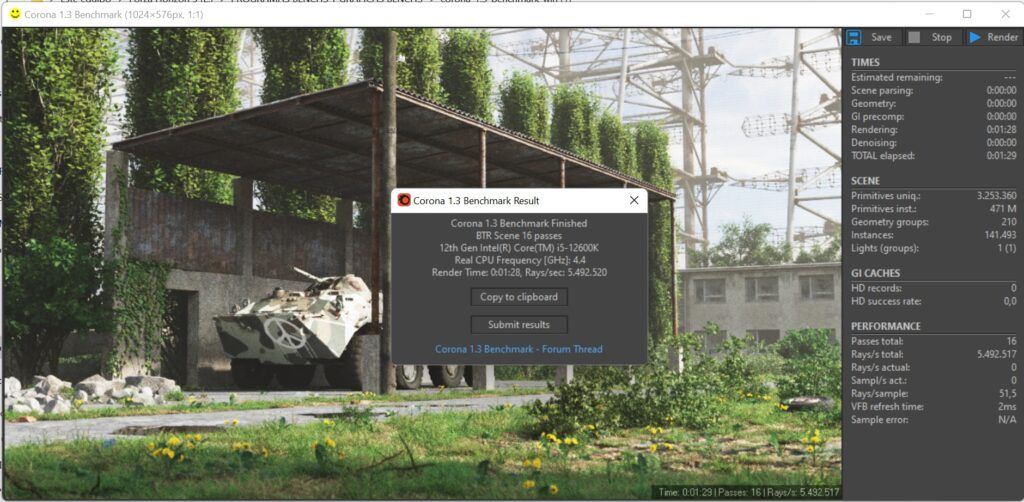

CORONA 1.3

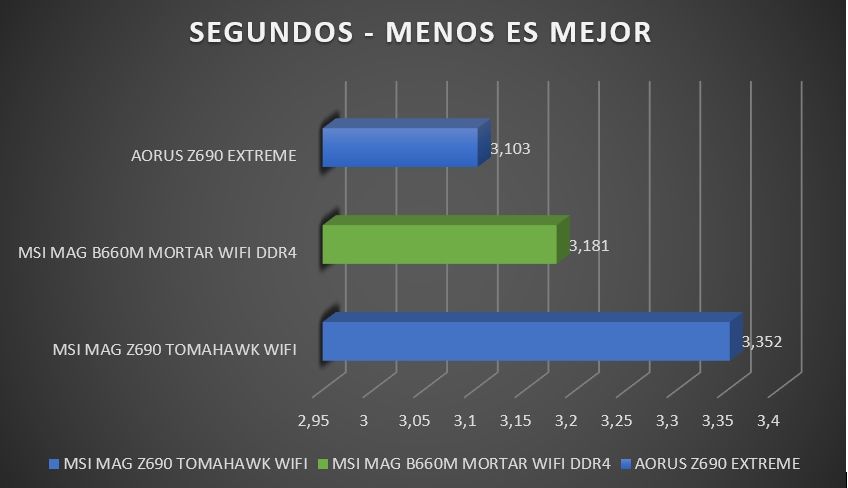

W-PRIME 32: MULTIHILO

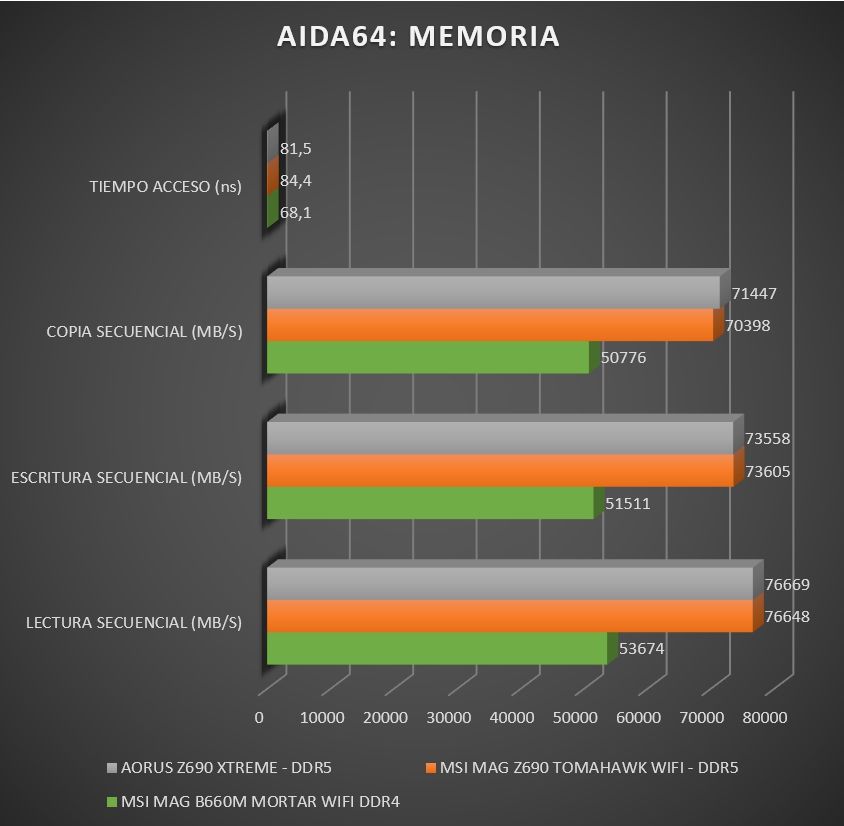

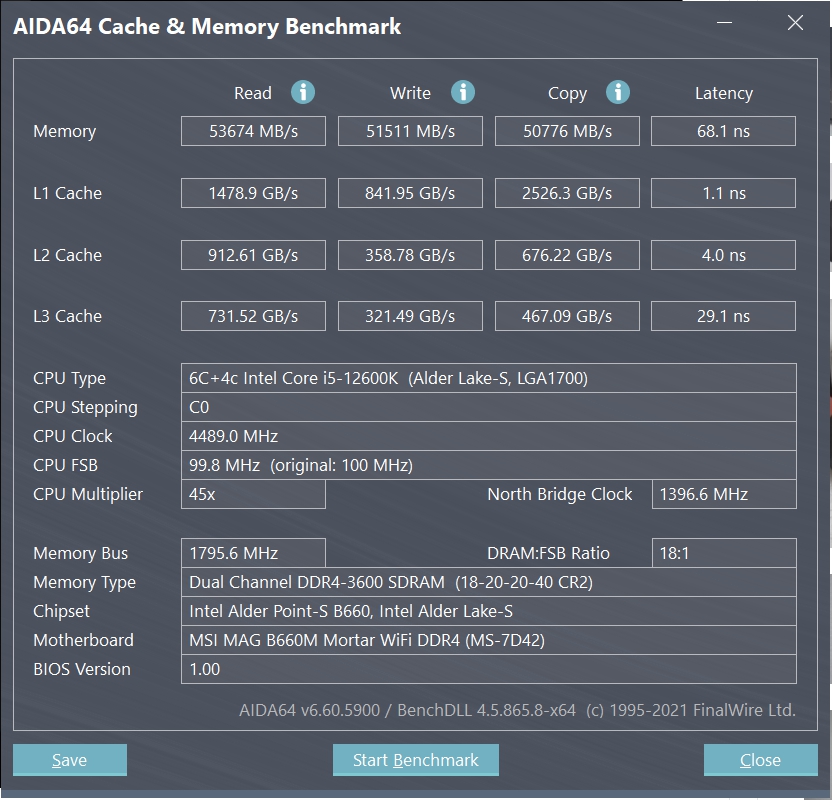

AIDA64: MEMORIA

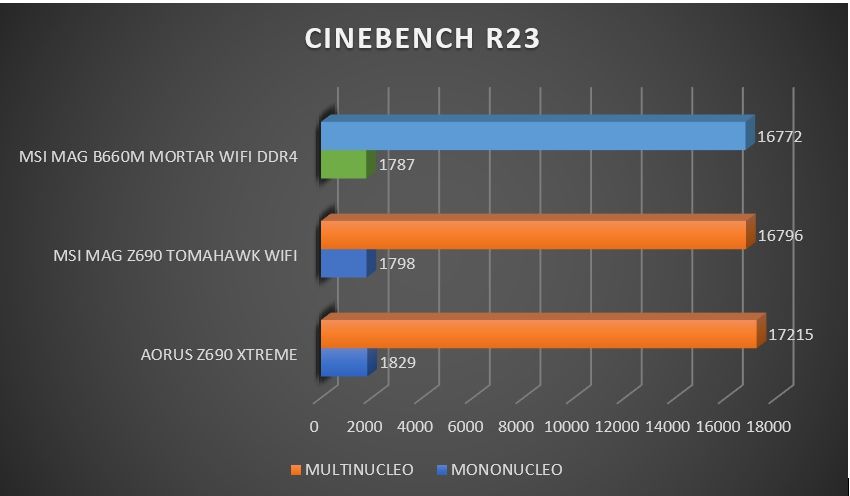

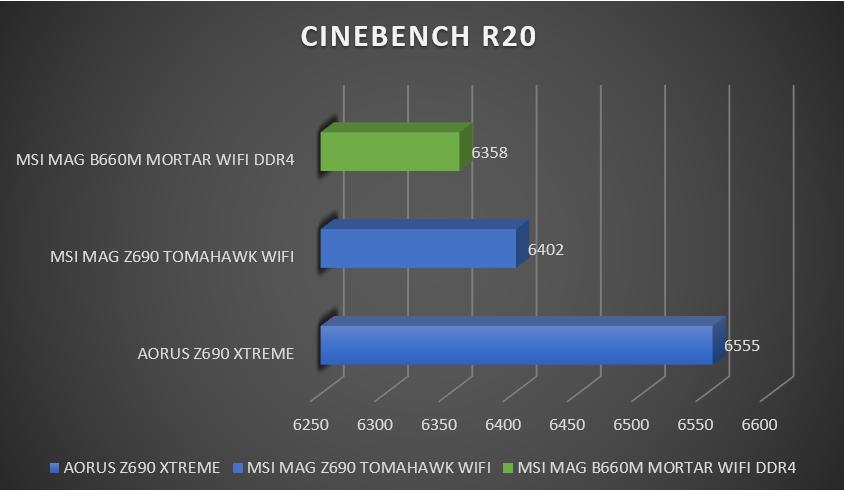

CINEBENCH R20 Y CINEBENCH R23

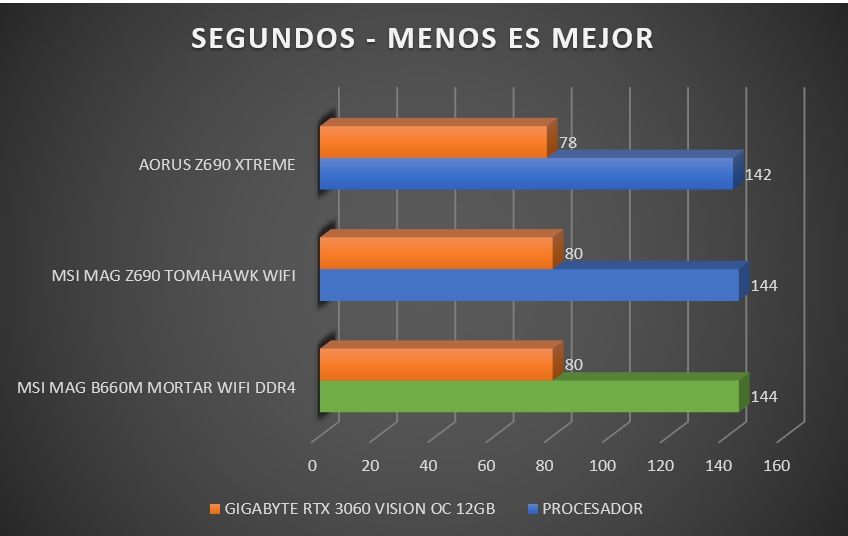

BLENDER: BMW

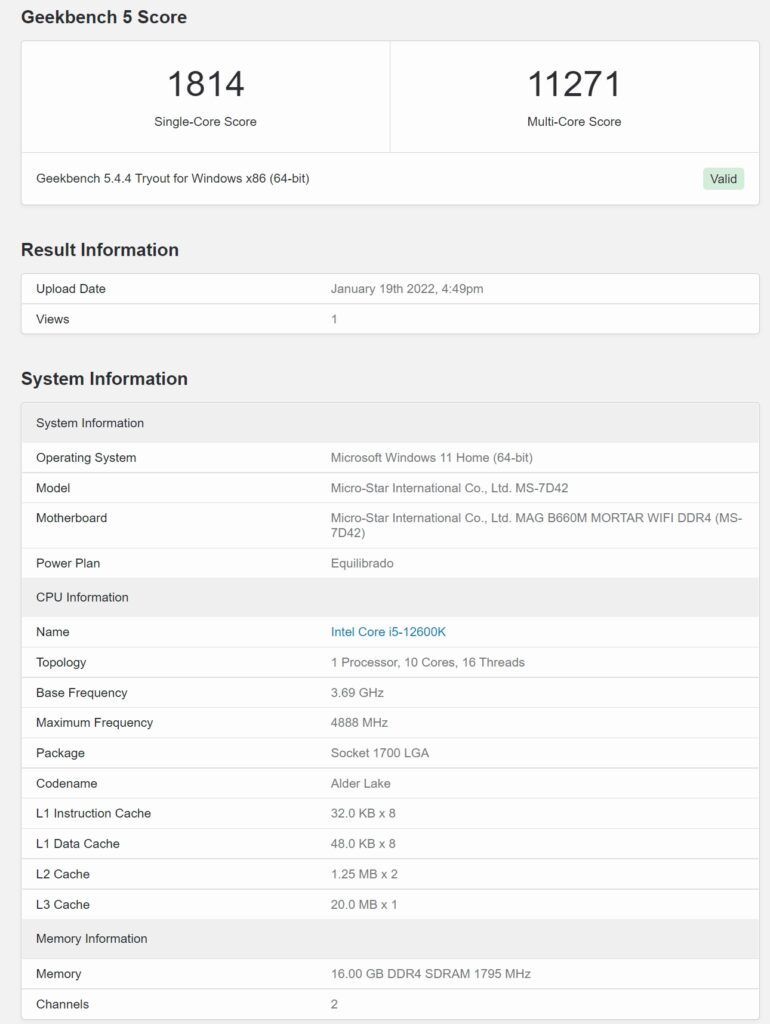

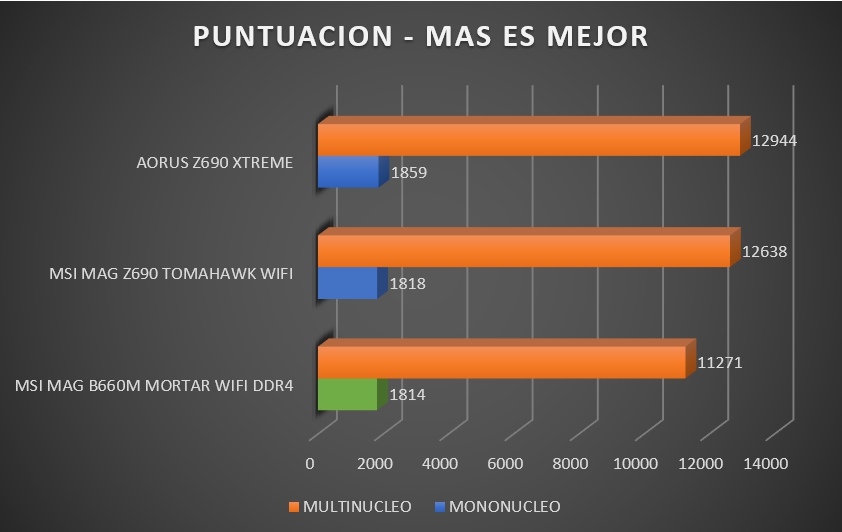

GEEKBENCH 5

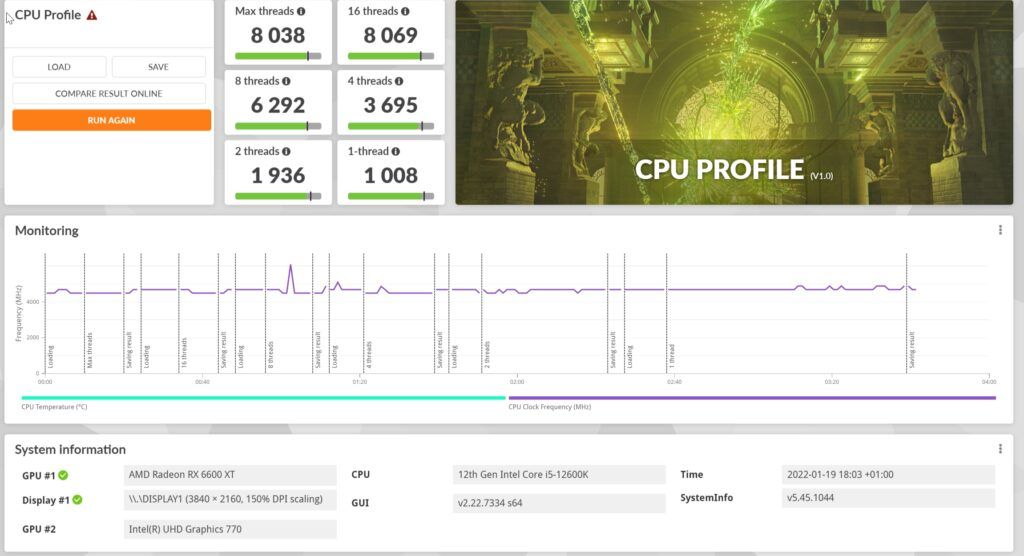

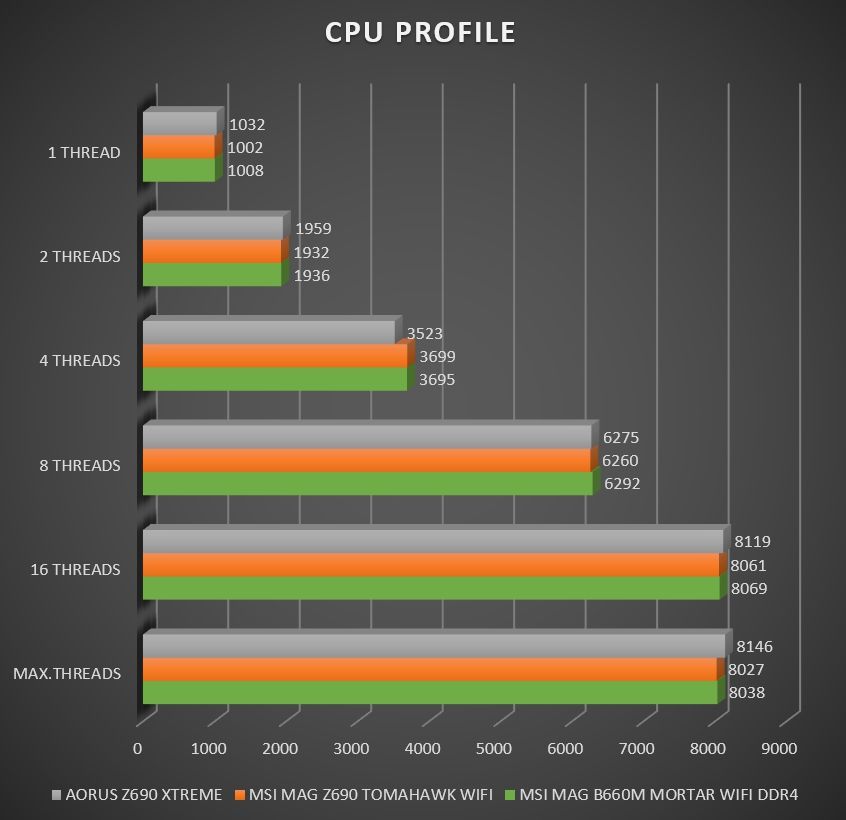

CPU PROFILE

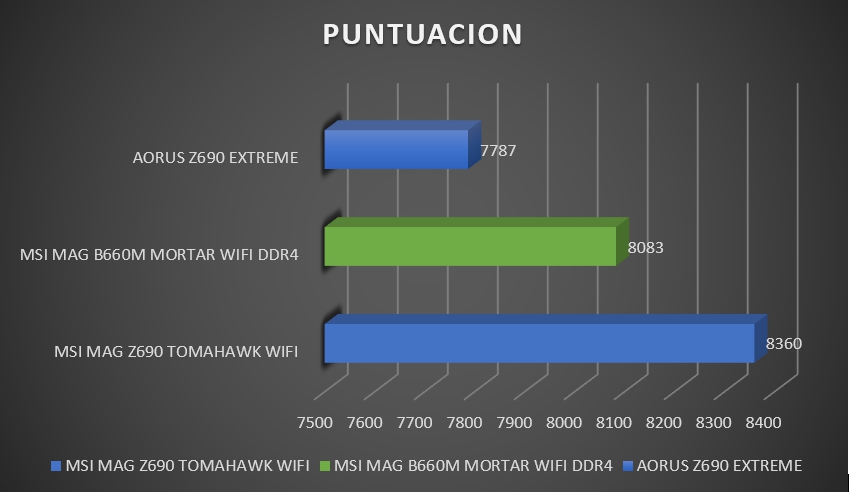

CPU Profile es el nuevo benchmark ofrecido por 3DMark, que ofrece una valoración subjetiva del rendimiento de la CPU, mostrando el rendimiento obtenido según vayamos empleando los núcleos de la CPU, con 6 pruebas en total y un número diferente de subprocesos. Es un benchmark muy útil para comprender y comparar el rendimiento de una misma CPU al usar desde un sólo núcleo hasta los 8-16 de las CPU más potentes.

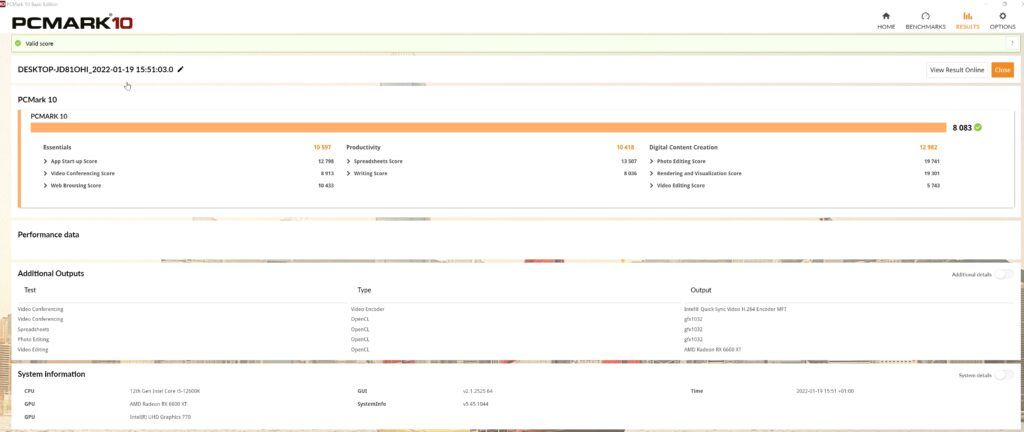

PCMARK 10

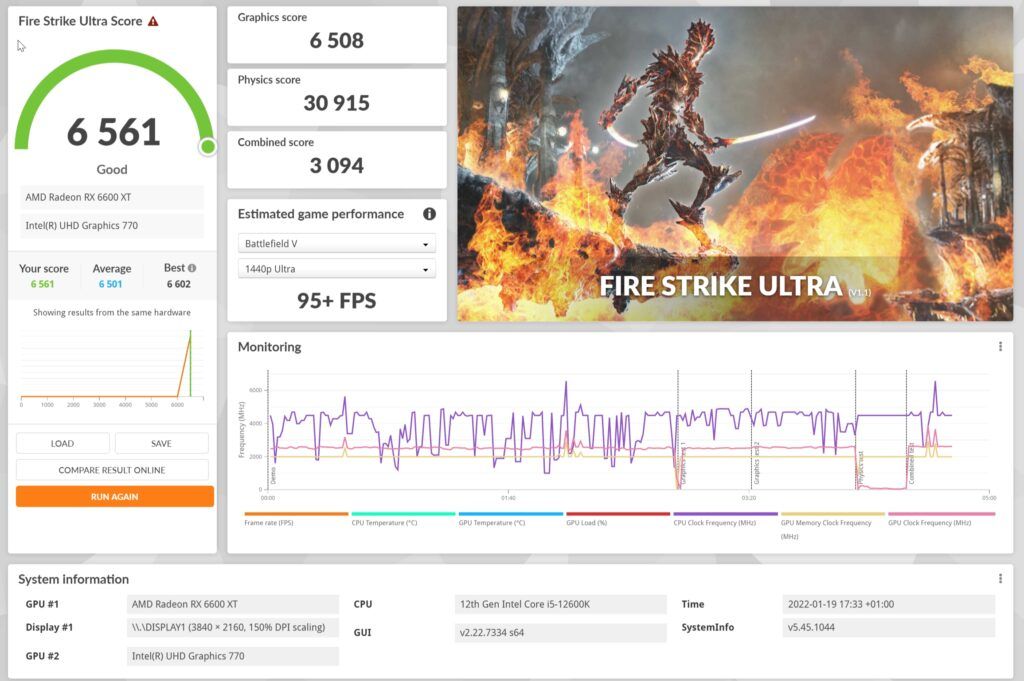

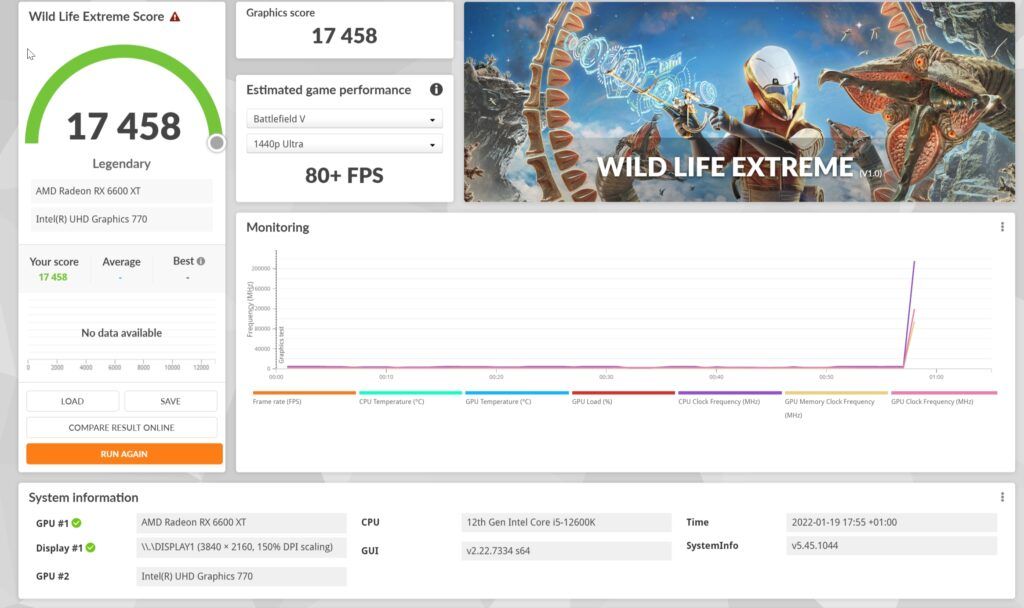

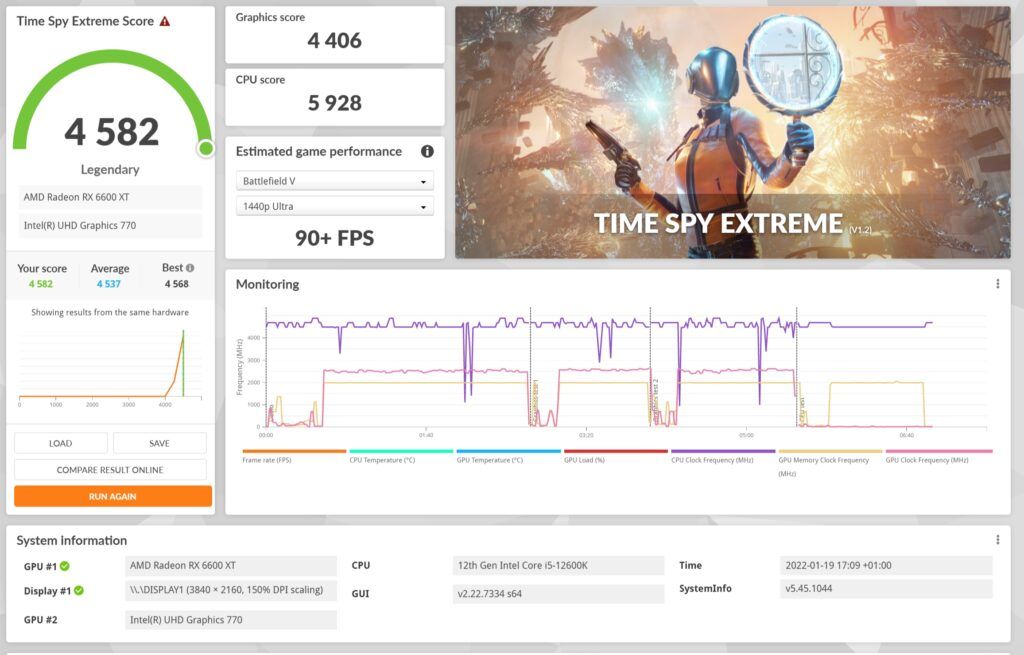

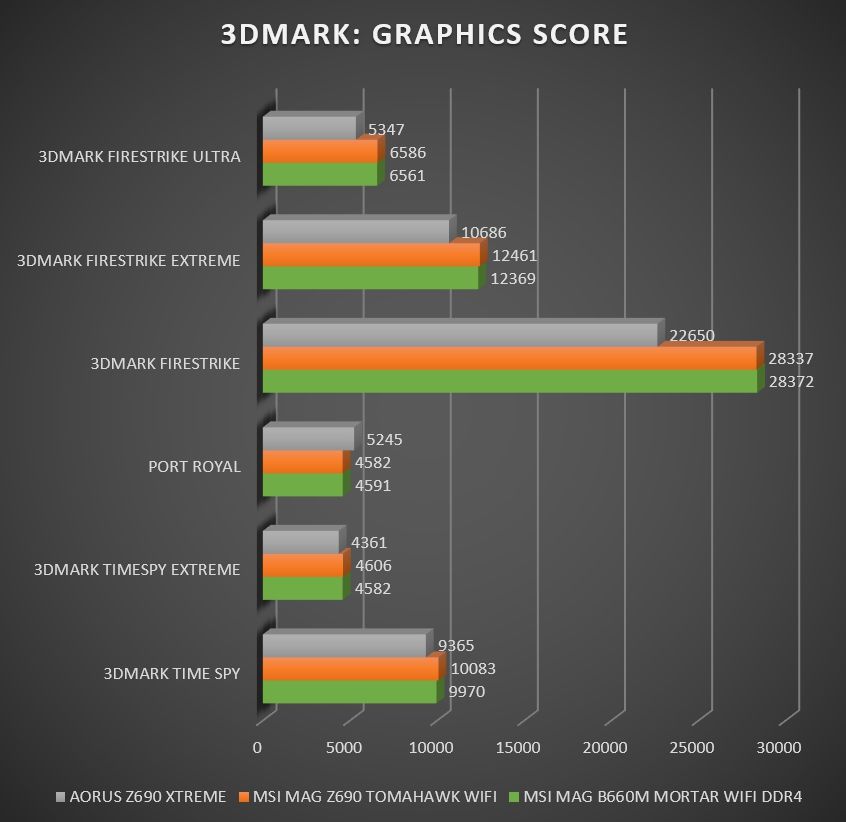

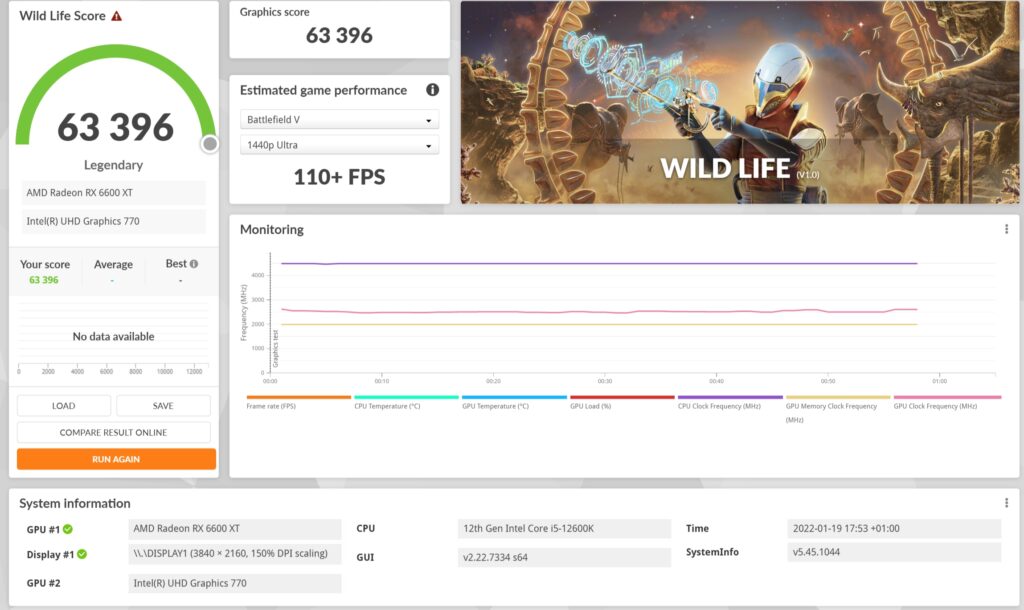

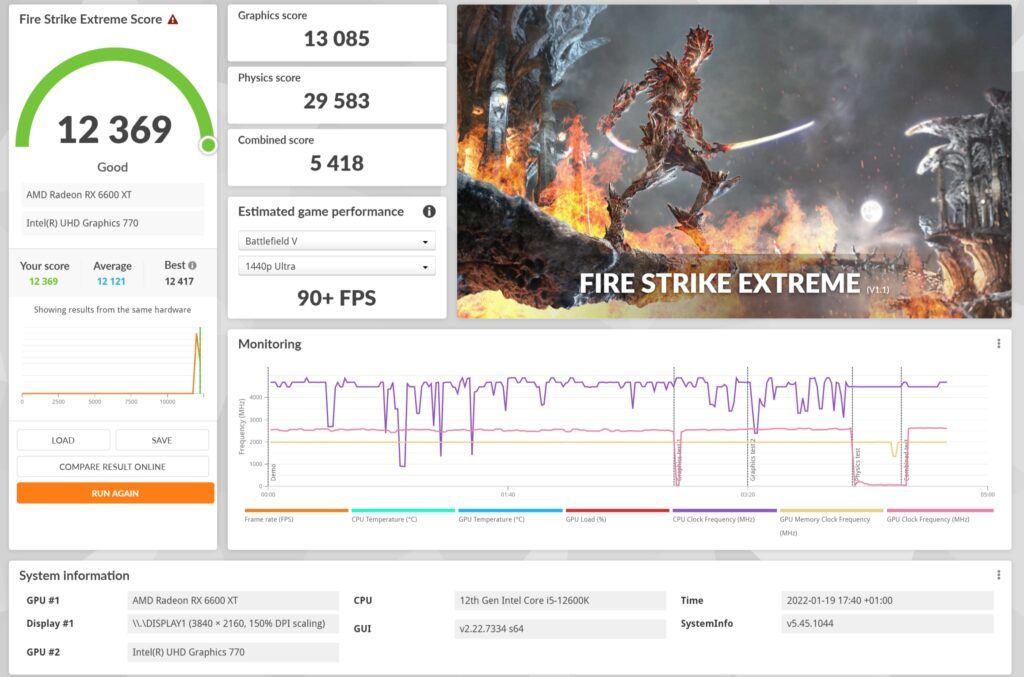

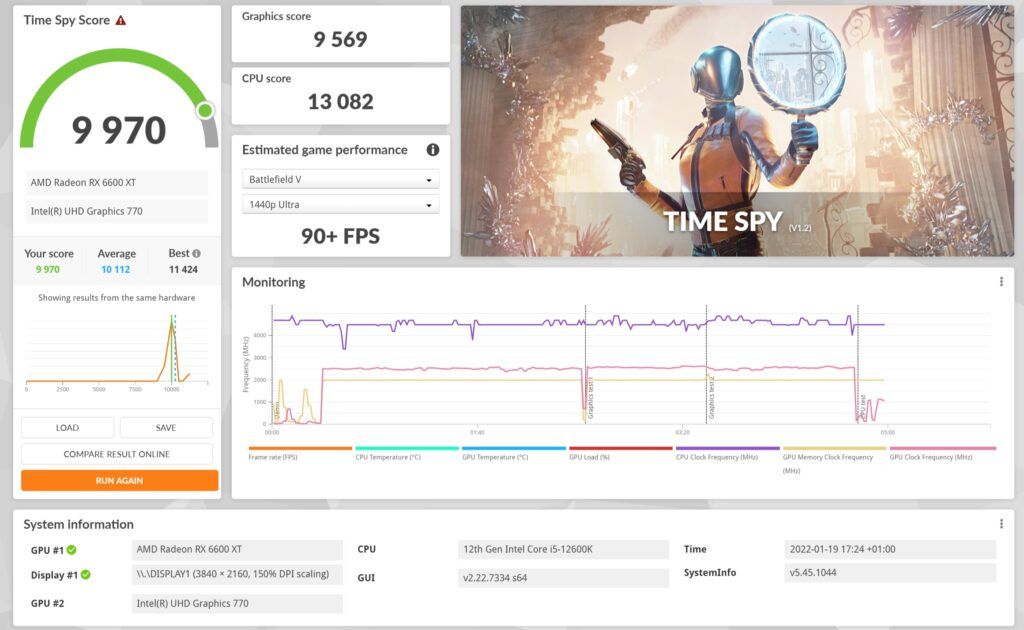

3DMARK
[nextpage title= «MSI MAG B660M MORTAR WIFI DDR4: TEMPERATURAS»]
Uno de los apartados a los que prestamos atención es a las temperaturas de los VRM, pues ahí radica una de las características más importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM lo hemos sometido a la tortura de 30 minutos consecutivos de OCCT con ejecución de las instrucciones AVX2. Esta es la temperatura alcanzada:
| VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
| MSI MAG B660M MORTAR WIFI DDR4 | 31ºC | 54ºC |
El VRM de 13 fases de alimentación soporta sin despeinarse cualquier requerimiento que se le exija como vemos, con una temperatura mínima de 31ºC y máxima de 54ºC con la tortura a la que sometimos a la placa.
[nextpage title= «MSI MAG B660M MORTAR WIFI DDR4: CONCLUSIONES FINALES Y PUNTUACION»]
El chipset B660M se ha mostrado muy eficaz a la hora de extraer el máximo rendimiento a todo un i5 12600K de tan elevadas prestaciones como hemos podido comprobar en todos los test a los que la hemos sometido, quedando muy cerca del chipset Z690 de la MSI Tomahawk WiFi del mismo fabricante.
Por tanto, la gama Mortar vuelve a demostrar que es una de las «Joyas de la Corona» de MSI en la gama media, que aúna un compendio de características técnicas y tecnología que la hacen sumamente recomendable a cualquier tipo de requerimiento.
El VRM de 13 fases y 60A se ha mostrado totalmente capaz para poder extraer el máximo rendimiento en este caso a nuestro i5 12600K y apostamos a que también lo haría con el más prestacional de Intel, el i9 12900K, eso sí no tenemos posibilidades de OC, pero realmente no es que sea muy necesario pues la frecuencia Turbo de estos procesadores permite un margen de incremento de prestaciones muy interesante.
El precio oficial ahora mismo de esta placa base MSI MAG B660M Mortar Wifi es de 267 euros un precio elevado y que la acerca bastante al del chipset Z690, y que como vemos sufre también la locura de escalada de precios que la aleja de los 239 dólares oficiales.
[joomdev-wpc-pros-cons disable_title=»no» wpc_style=»wppc-view1″ title_tag=»H3″ title=»MSI MAG B660M MORTAR WIFI DDR4: CARACTERISTICAS TECNICAS» pros_title=»A FAVOR» cons_title=»EN CONTRA» button_text=»Get it now» disable_button=»no» button_link=»» button_link_target=»_SELF» button_rel_attr=»dofollow» verdict_text=»La gama Mortar es sin duda una de las mejores de MSI pues ofrece modelos con unas características y tecnología que las hace muy interesante, junto con unas prestaciones realmente notables, muy cercanas en tests sintéticos al chipset Z690 y con la ventaja de poder aprovechar nuestra memoria DDR4 de plataformas anteriores. Su precio está sin duda inflado, y es de 267 euros, cuando el oficial es de 239 euros.»][joomdev-wpc-pros]
- VRM DE GRAN CALIDAD
- EXCELENTE RENDIMIENTO
- CALIDAD CONSTRUCCION Y DISEÑO
- LAN 2.5 + WIFI 6
[/joomdev-wpc-pros][joomdev-wpc-cons]
- PRECIO ELEVADO
[/joomdev-wpc-cons][/joomdev-wpc-pros-cons]
