Hemos analizado muchas placas base de MSI, pero ciertamente ninguna tan peculiar como esta MSI B650M Project Zero. A simple vista puede parecer una placa base como cualquier otro modelo, pero fijĆ”ndonos detenidamente vemos que tanto el conector de alimentaciĆ³n de la placa, como los conectores de alimentaciĆ³n y otros conectores han sido desplazados a la zona trasera de la placa base, contribuyendo asĆ a un diseƱo interior de nuestro setup mĆ”s despejado de cables, con protagonismo a la placa base, el sistema de refrigeraciĆ³n y tarjeta grĆ”fica.
MSI PROJECT ZERO: REVIEW
Muchas gracias a MSI por enviarnos la placa base MSI PROJECT ZERO para esta review
MSI B650M PROJECT ZERO: CARACTERISTICAS TECNICAS
CHIPSET | AMD B650 |
CPU SOPORTADA | AMD Ryzenā¢ 7000 . Socket AM5 |
MEMORIA SOPORTADA | 4x DDR5, Hasta128GB y frecuencias 7600+(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800(JEDEC) MHz |
SLOTS EXPANSION | 1x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 Gen PCIe 4.0 soporte x16 (CPU) PCI_E2 Gen PCIe 3.0 soporte x1 (Chipset) |
ALMACENAMIENTO | 2x M.2 M.2_1 (CPU) soporte PCIe 4.0 x4 , compatible con dispositivos de almacenamiento con formato 2280/2260 M.2_2 (CPU) soporte PCIe 4.0 x4 , compatible con dispositivos de almacenamiento con formato 280/2260 4x SATA 6G Soporte RAID 0, RAID 1, y RAID 10 Soporte RAID 0 y RAID 1 para M.2 NVMe |
LAN | RealtekĀ®Ā RTL8125BG 2.5Gbps LAN |
WIRELESS Y BLUETOOTH | AMD Wi-Fi 6E MĆ³dulo Wireless preinstalado en el slot M.2 (Key-E) Soporte MU-MIMO TX/RX Soporte bandas 20MHz, 40MHz, 80MHz en 2.4GHz/ 5GHz o 6GHz Soporte 802.11 a/ b/ g/ n/ ac/ ax Compatible BluetoothĀ®Ā 5.3 |
AUDIO | RealtekĀ®Ā ALC897 Codec 7.1-Channel High Definition Audio Soporte Salida S/PDIF Soporte reproducciĆ³n hasta 32-Bit/384 kHz en panel frontal |
SISTEMAS OPERATIVO COMPATIBLES | WindowsĀ®Ā 11 64-bit, WindowsĀ®Ā 10 64-bit |
FORMATO PLACA BASE | mATX 243.84mmx243.84mm |
UNBOXING Y ACCESORIOS
Bonito y llamativo embalaje exterior de la placa: compuesto por una caja de cartĆ³n de fondo gris, con unos motivos de un mismo tono mĆ”s oscuro y disposiciĆ³n diagonal que cubren toda la superficie, acompaƱando el logo del dragĆ³n de MSI, modelo y en la zona trasera una imagen de la placa y las principales caracterĆsticas tĆ©cnicas.
La placa viene dispuesta en un soporte de cartĆ³n blanco y protegida por una bolsa antiestĆ”tica.
Detalle de todos los accesorios incluidos:
- 2 cables SATA
- GuĆa de instalaciĆ³n rĆ”pida
- MĆ³dulos Antena Wifi
- Avisos regulaciĆ³n Europea
- Varios stickers adhesivos para cables
DISEĆO
Nos centramos ya en la caracterĆstica mĆ”s importante sin duda de esta placa base MSI B650M Project Zero. Su diseƱo es realmente llamativo , pues combina el PCB negro de la placa base con los sobredimensionados heatsinks de aluminio cepillado, tanto para los VRM, como chipset y unidades de almacenamiento M.2. Su formato es de tipo Micro-ATX, con unas dimensiones de 243.84mmx243.84mm.
Pero no sĆ³lamente la placa destaca por la inclusiĆ³n de estos grandes heatsinks, si no que destaca por el traslado a la zona trasera de la placa base de todos los conectores habituales como son del conector de 24 pines de alimentaciĆ³n, del conector de alimentaciĆ³n EPS para la CPU, USB 3.0, conectores para los ventiladores y bomba de un sistema de refrigeraciĆ³n liquida, los conectores SATA , los conectores para el funcionamiento d ela placa base y los conectores ARGB.
Con este desplazamiento a la zona trasera, despejamos casi en su totalidad la visiĆ³n de cualquier tipo de conexiĆ³n/cable en el interior de la caja, contribuyendo a un interior mĆ”s despejado y donde adquiere especial atenciĆ³n la placa base y tarjeta grĆ”fica.
En las imĆ”genes anteriores comprobamos la colocaciĆ³n de todos los conectores que hemos referenciado.
MEMORIA DDR5
La configuraciĆ³n de la memoria RAM estĆ” confiada a 4 slots para mĆ³dulos DDR5, con una capacidad mĆ”xima de 128 GB, con frecuencias desde los 4800 Mhz ( JEDEC) hasta los 7600+ (OC) gracias a los perfiles EXPO de la BIOS.
VRM
Para la refrigeraciĆ³n del potente VRM de 10+2 SOC + 1 MISC cuenta con unos muy bien dimensionados heatsinks de aluminio puro y con unas gruesas almohadillas tĆ©rmicas de 7W/mk. El VRM soporta hasta 80 Amperios.
Alimenta este pote VRM un doble conector de 8+8 pines, necesario para las mƔs potentes CPU de AMD.
SOCKET LGA AM5
El socket AM5 nos permite la instalaciĆ³n de cualquier procesador AMD AM5 , con la ventaja de que se nos asegura una longevidad que AMD ha anunciado hasta el 2025.
SLOTS PCI Y M.2
El diseƱo de la placa contempla tambiĆ©n en la zona de almacenamiento M.2 un gran disipador de aluminio cepillado con la inscripciĆ³n PROJECT ZERO.
El disipador de aluminio incorpora tambiƩn unas almohadillas para refrigrar las unidades NVMe, necesarias pues el calor disipado por este tipo de unidades es realmente muy inportante.
Este disipador deja libre las 2 ranuras PCI-E, con la siguiente configuraciĆ³n:
- PCI_E1: con soporte PCIe 4.0 x16 conectado directamente a CPU.
- PCI_E2: con soporte PCIe 3.0 x1 conectado directamente a chipset.
Cuenta tambiƩn con dos conectores M.2
M2_1: conectado directamente a CPU y soporte para dispositivos de almacenamiento con formato 2280/2260 y soporte PCIe 4.0 x4
M2_2: conectado tambiƩn a CPU y soporte para dispositivos de almacenamiento con formato 2280/2260 y soporte PCIe 4.0 x4.
AdemƔs contamos con 4 conectores SATA 6Gbps y soporte RAID 0, RAID 1, RAID 10 y RAID 0 y RAID 1 para las unidades de almacenamiento M.2 NVMe
SONIDO
El cĆ³dec de sonido es el RealtekĀ®Ā ALC897 Codec, un cĆ³dec sencillo con capacidad 7.1 y sonido de alta fidelidad, con soporte para salida audio S/PDIF y reproducciĆ³n en el panel frontal hasta 32-Bit/384 Khz.
Los condensadores de audio con de gran calidad, de la marca Chemicon y 85ĀŗC
CONEXIONES TRASERAS
Completo panel trasero de conexiones de la placa base que comprende las siguientes:
- Flash BIOS BotĆ³n y Clear CMOS BotĆ³n
- Conector DisplayPort + DMI Port
- 2.5G Lan
- 2X USB 3.2 Gen 2 10Gbps (Type-A)
- 2X USB 2.0
- 1X USB 3.2 Gen 2 10Gbps (Type-A)
- 1X USB 3.2 Gen 2 10Gbps (Type-C)
- USB 3.2 Gen 1 5Gbps (Type-A)
- USB 3.2 Gen 2Ć2 20Gbps (Type-C)
- Doble conector antena Wifi
- 3X conector jack 3.5ā³ Audio
MSI B650M PROJECT ZERO: INSTALACION
Debido a las particularidades de esta placa base, la primera del mundo con los conectores desplazados a la zona trasera, os ofrecemos unas imĆ”genes para que veais como es su instalaciĆ³n y montaje posterior de un setup completo: el chasis MSI MAG PANO M100R PZ es uno de los pocos compatibles con este tipo de placas.
Todo el cableado, a excepciĆ³n del necesario para la tarjeta grĆ”fica queda desplazado a la zona trasera quedando asĆ oculto y presentando un setup completamente limpio en la zona de la placa base.
SOFTWARE
Para la gestiĆ³n, actualizaciĆ³n y configuraciĆ³n de la placa se hace a travĆ©s de la APP MSI CENTER. La placa no incluye ningĆŗn driver de serie, y al inicio en cuanto tenemos conexiĆ³n a internet una utilidad descargarĆ” la app y a travĆ©s de ella podremos instalar los drivers necesarios.
BIOS

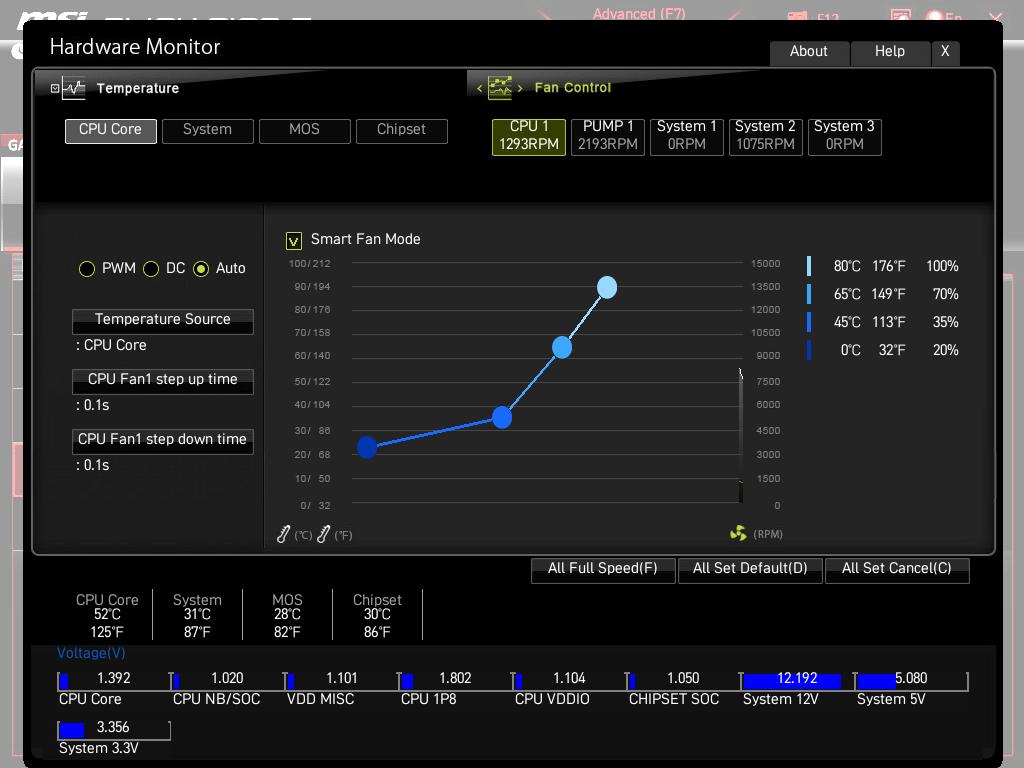

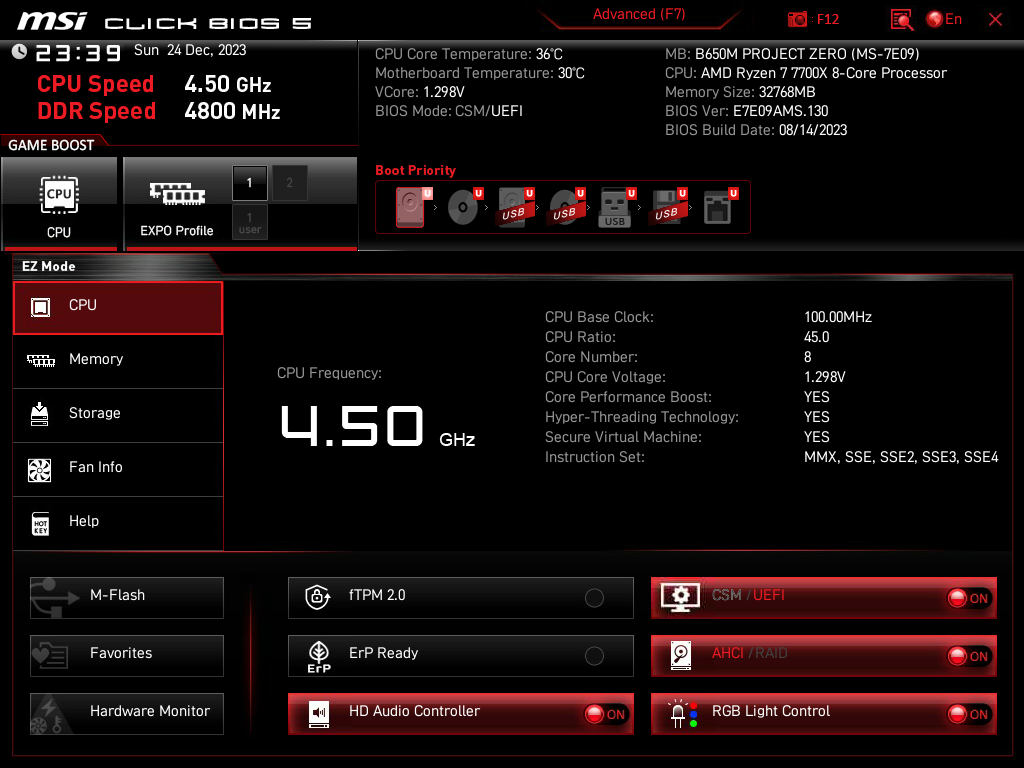

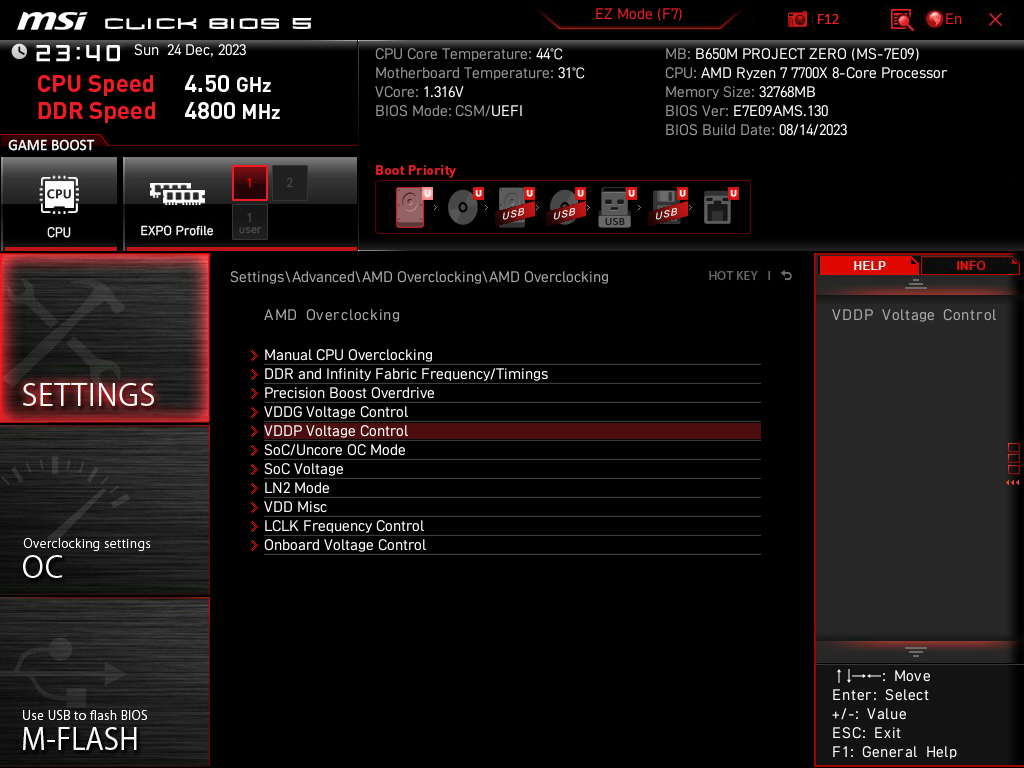

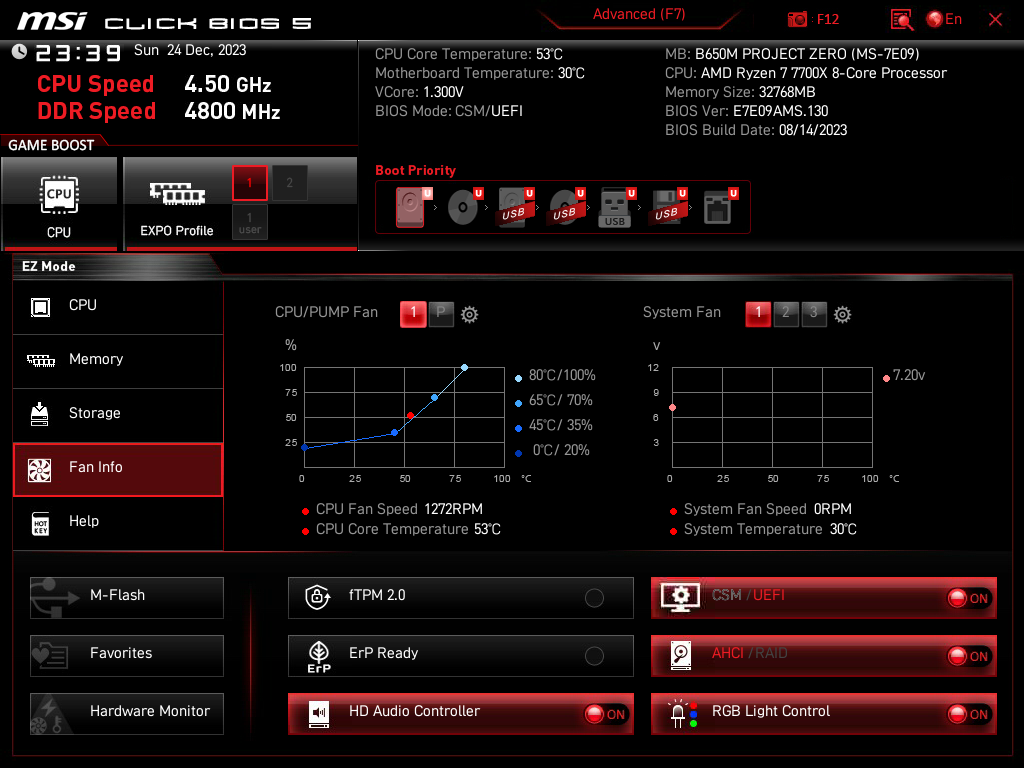

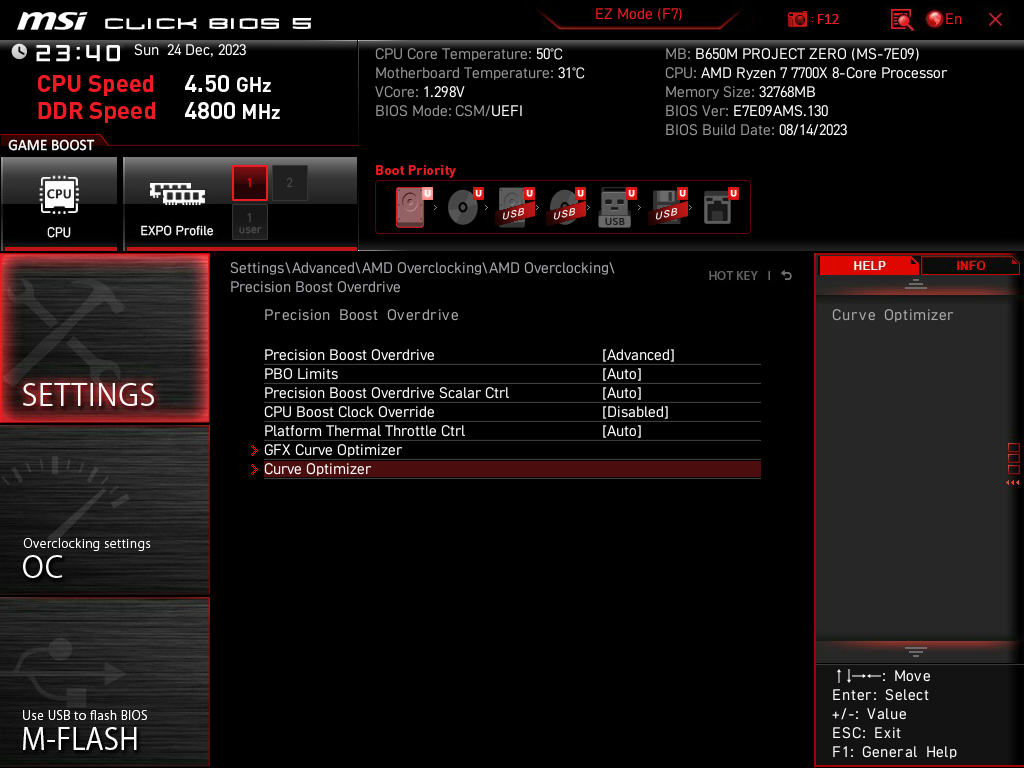

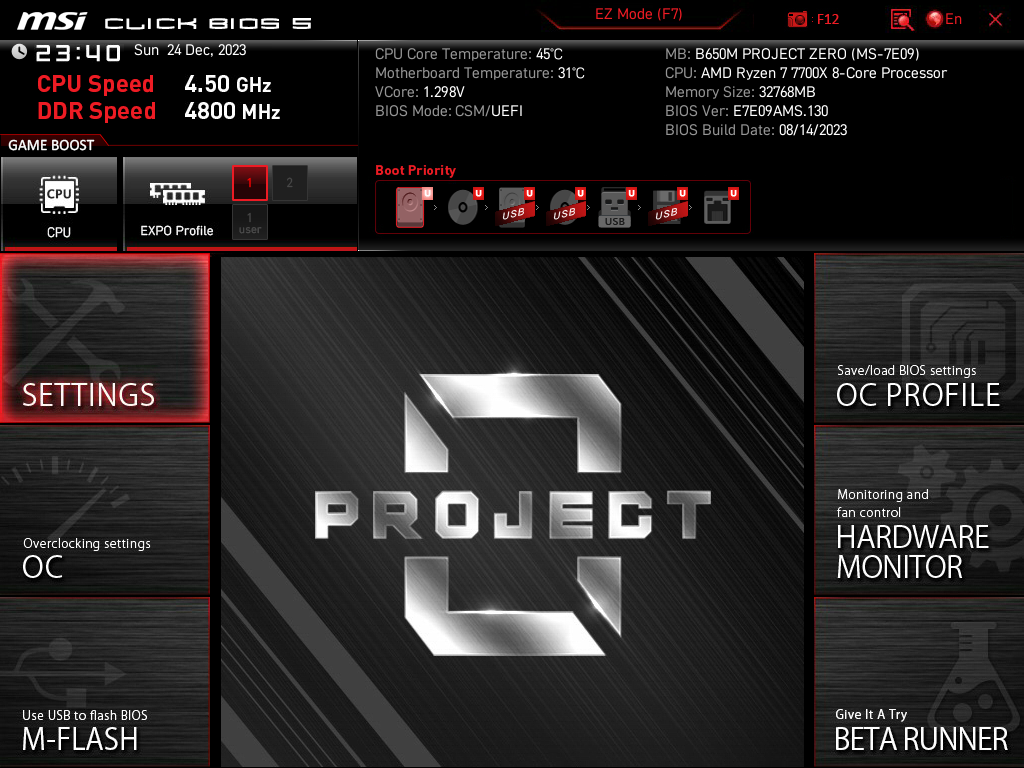

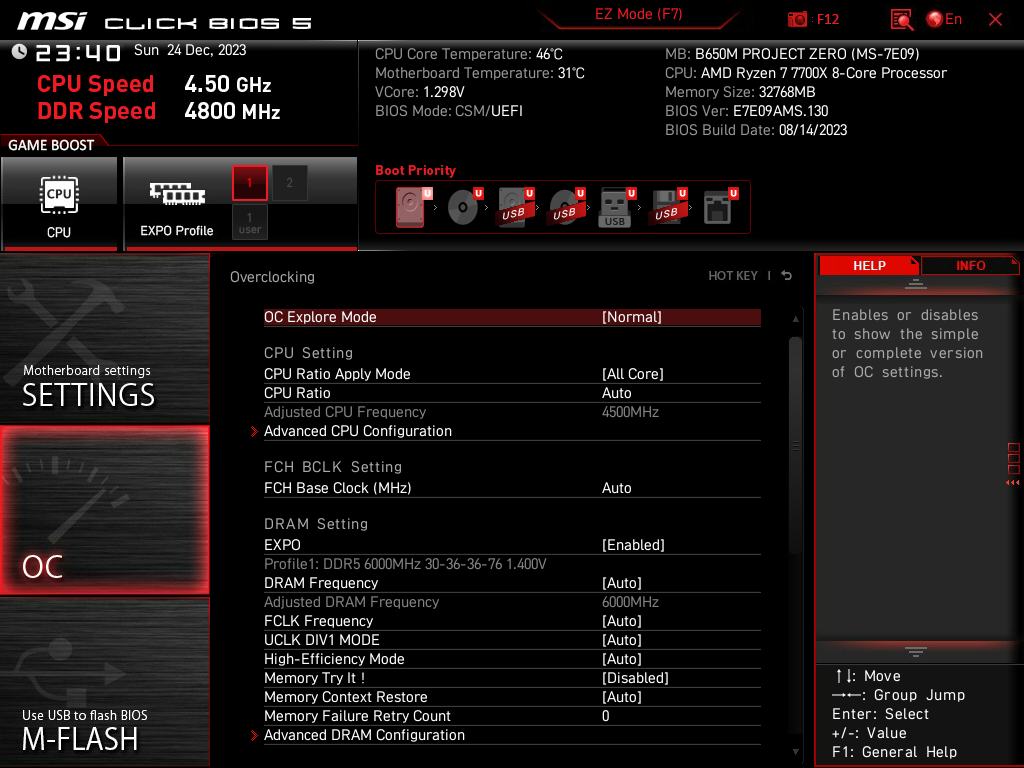

La BIOS es la habitual que encontramos en los modelos de MSI, con una configuraciĆ³n y acceso a las funciones mĆ”s comunes desde una pantalla principal y un modo ADVANCED para acceder a cientos de configuraciones precisas para el sistema y por supuesto OC, con varios perfiles predefinidos de fĆ”brica.
PRUEBAS DE RENDIMIENTO
Este ha sido el setup de pruebas:
PLACA BASE | MSI B650M PROJECT ZERO |
MEMORIA | 2X16 GB CORSAIR DOMINATOR PLATINUM 6000 MHZ |
PROCESADOR | AMD RYZEN 7 7700X |
SISTEMA OPERATIVO | WINDOWS 11 HOME |
TARJETA GRAFICA | SAPPHIRE RADEON RX 7900XT |
DRIVERS | ACTUALIZADO TODO EL SISTEMA CON LOS ULTIMOS DRIVERS. |
FUENTE ALIMENTACION | LC-POWER LC1200P |
TESTS SINTETICOS
CORONA 1.3
W-PRIME 32 MULTIHILO
AIDA64: MEMORIA
CINEBENCH R20 Y CINEBENCH R24
BLENDER 4.1.0
GEEKBENCH 6.1.0
CPU PROFILE
PCMARK 10
3DMARK
CPU QUEEN Y CPU AES
X.264 HD
TEMPERATURAS VRM
Uno de los apartados a los que prestamos atenciĆ³n es a las temperaturas de los VRM, pues ahĆ radica una de las caracterĆsticas mĆ”s importantes para nosotros de cualquier placa base, pues un buen VRM asegura estabilidad y posibilidades de overclocking.
Para medir las temperaturas que es capaz de alcanzar el VRM hemos empleado el bench Cinebench R23 durante 30 minutos consecutivos y monitorizando la tempertura del VRM con HWInfo.
No supone el mĆ”s mĆnimo inconveniente para el VRM de la placa la ejecuciĆ³n de este test tan exigente, pues con un TDP de 105W y un consumo durante la prueba real de 130W, la temperatura en reposo fuĆ© de 28.5ĀŗC, mientras que al final del test llegĆ³ a unos buenĆsimos 38ĀŗC. El VRM 10+2 SOC+1 MISC se muestra solvente para este procesador de 8 nĆŗcleos y no habrĆ” ningĆŗn problema con los serie 9 de AMD tampoco.
VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
MSI B650M PROJECT ZERO | 28.5ĀŗC | 38ĀŗC |
