LEPA LV12: INSTALACION
En esta ocasión tenemos una plataforma distinta de pruebas, pues el equipo estaba compuesto por estos componentes:
– CAJA: INWIN GRONE WHITE
– PLACA BASE: ASUS SABERTOOTH 990 FX R2.0
-PROCESADOR: AMD FX 8350 ( TDP 125 Watios )
El procesador y placa base tienen el socket AM3+ de AMD, por lo que vamos a ver el proceso de instalación:

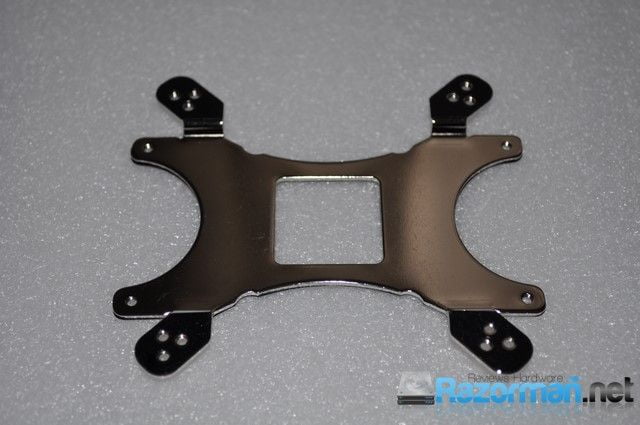

Colocaremos el backplate trasero en la placa base

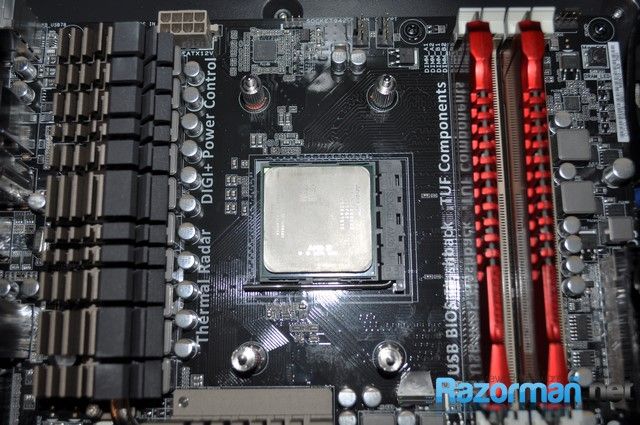

Utilizando estos tornillos y la arandela de cartón aseguraremos el backplate trasero:

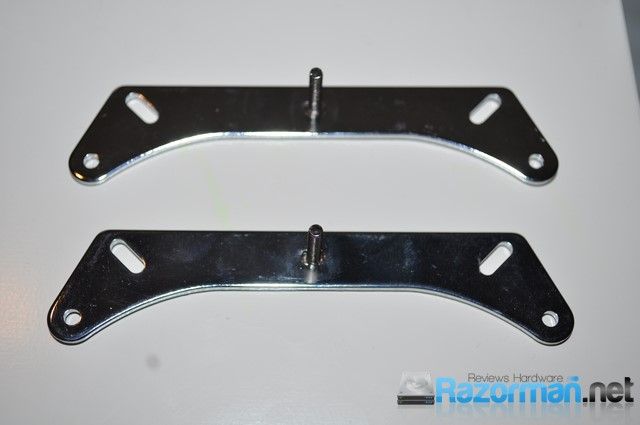

Ahora colocaremos las láminas metálicas que sirven de soporte al cooler posterioremente

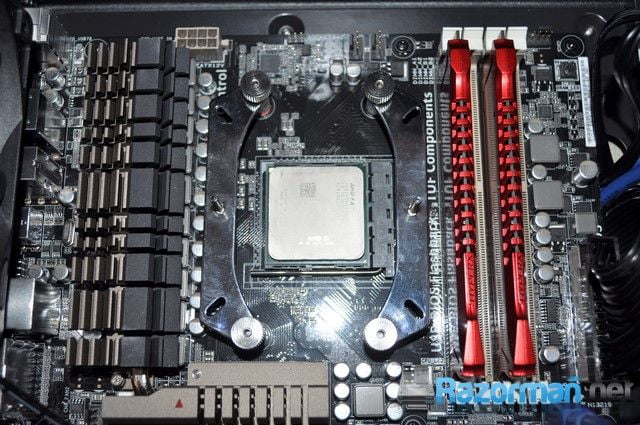

Así quedaran ya aseguradas con las tuercas.
Colocaremos el cooler :

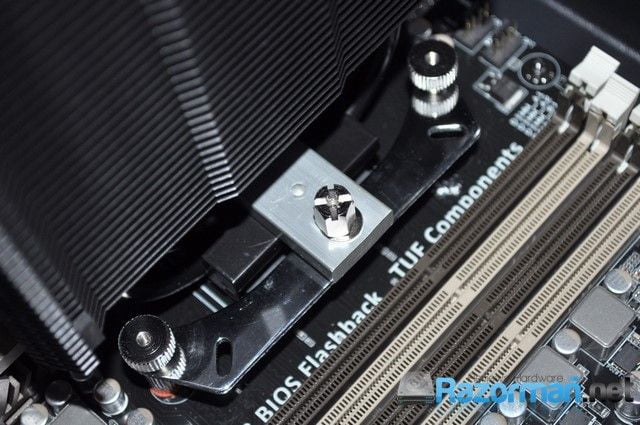

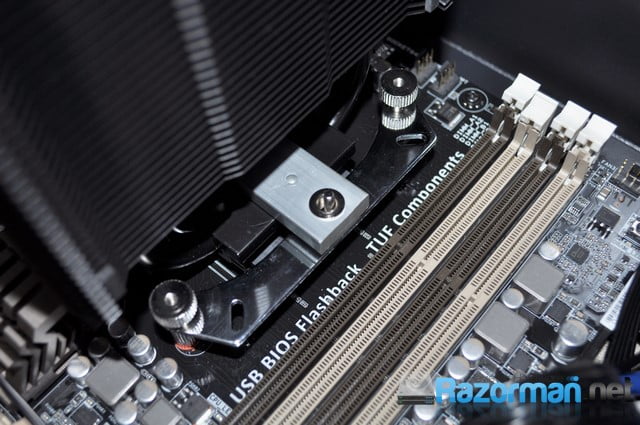

Y aseguraremos la pieza metálica que le servirá de fijacción, atornillándola con los tornillos suministrados al efecto.

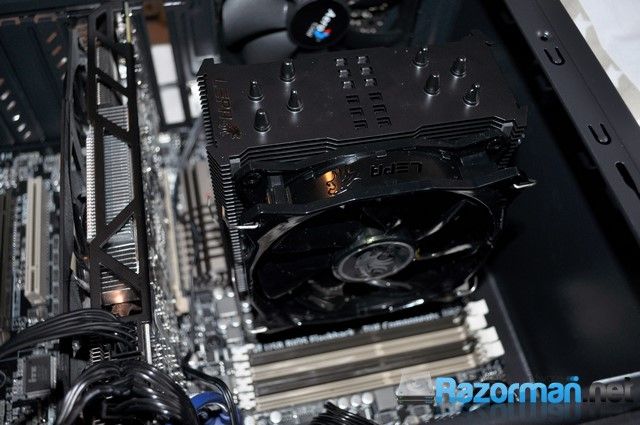

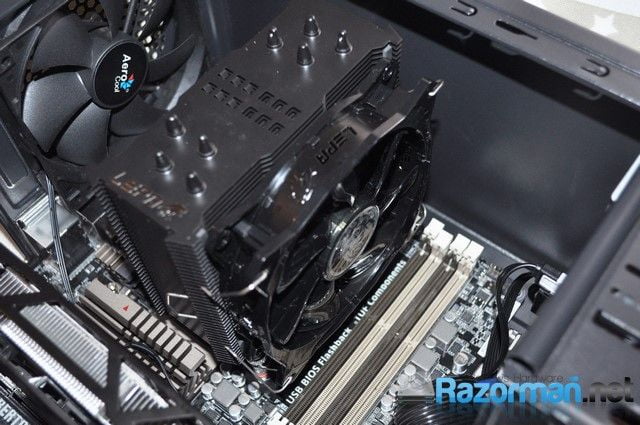

Ya hemos terminado, en esta imagen vemos el proceso final:
