Hoy analizamos el sistema de refrigeración líquida AIO InWin BR36, un sistema de altas prestaciones que posee un sistema que refrigera también el VRM de la placa base, memorias y unidades de almacenamiento M.2

Muchas gracias a InWin por enviarnos el sistema de refrigeración líquida AIO InWin BR36 para esta review

INWIN BR36: CARACTERISTICAS TECNICAS
ZOCALOS COMPATIBLES | Intel® LGA 1700/ 1200/ 2066/ 2011-V3/ 2011/ 1366/ 1156/ 1155/ 1151/ 1150 AMD® AM5/ AM4/ AM3+/ AM3/ AM2+/ AM2/ FM2+/ FM2/ FM1/ TR4 |
RADIADOR | Dimensiones (AN x LA x AL) 397 x 120 x 27 mm Material Aluminio Longitud del tubo 450 mm Material del tubo Caucho con revestimiento trenzado de nailon |
BLOQUE DE LIQUIDO | Dimensiones (AN x LA x AL) 100 x 75 x 100 mm Material Cobre y acrílico Modo de velocidad PWM 400 – 2500 +/- 10% RPM Flujo de aire 26.93 CFM (Max.) Presión estática 2.28 mm/ H2O Tipo de rodamiento Caucho con revestimiento trenzado de nailon |
BOMBA | Dimensiones (AN x LA x AL) 65 x 50 x 31 mm Material PPS, GF Velocidad 5200 RPM +/- 10% |
VENTILADOR | Modelo Luna Series AL120 x3 Dimensiones (AN x LA x AL) 120 x 120 x 25 mm Modo de velocidad PWM 400 – 1800 +/- 10% RPM Nivel de ruido 35.5 dBA (Max.) Flujo de aire 82.96 CFM (Max) Presión estática 2.31 mm / H2O Conectores 4-Pin (12V, PWM), 3-Pin (5V, ARGB) Voltaje nominal DC 12V Tipo de rodamiento Rodamiento de casquillo con una larga vida útil |
OTRAS CARACTERISTICAS | PESO: 1.1 kg GARANTIA: 3 años |
UNBOXING Y ACCESORIOS


La presentación exterior del sistema de RL AIO InWin BR36 corre a cargo de una caja de cartón de generosas dimensiones, con una imagen del kit en funcionamiento en el forntal, además del logo del fabricante y en la zona trasera varias imágenes del kit y una tabla con sus principales especificaciones técnicas.


El sistema de RL AIO y todos los accesorios vienen muy bien protegidos en un soporte de cartón neutro, con los ventiladores protegidos por una bolsa de plástico y una funda de cartón, al igual que los accesorios. El kit de RL viene protegido por una bolsa de plástico transparente.
Los accesorios son muy abundantes y comprenden los siguientes elementos:
- Kit de RL AIO InWin BR36
- 3X ventiladores InWin AL120
- Controlador One-Click ARGB
- Tornillos de montaje para el ventilador y el radiador
- Elementos de montaje para los sockets compatibles de Intel y AMD
- Cables de conexión de los ventiladores
DISEÑO



Comenzamos por los 3 ventiladores incluidos, siendo el modelo LUNA AL120 de alto rendimiento. Su diámetro es de 12cm y cuentan con un marco exterior de forma cuadrada, de plástico color negro y con pads de goma en la zona de unión, contando con 9 aspas translúcidas y un conector PWM y otro para la iluminación ARGB.
El ventilador, gracias a su función PWM gira entre las 400/1800 rpm, con un nivel sonoro máximo de 35 dBa, y generando 82.96 CFM , con una presión estática de 2.31 mm / H2O.

Pasamos al conjunto ya del sistema de RL AIO. El radiador tiene unas dimensiones de 397 x 120 x 27 mm enteramente construido en aluminio y pintado en color negro. La bomba está integrada en los propios tubos del sistema de refrigeración y cuenta con un bloque de enfriamiento con un ventilador incluido – girando entre las 400/2500 rpm, con un flujo de aire generado de 26.93 CFM y una presión estática de 2.28 mm/H2O




Este ventilador genera una corriente que incide directamente en el enfriamiento del VRM de la placa base, memoria y unidades de almacenamiento M.2.
La base del bloque de agua es de cobre con finísimas micro-ranuras en la superficie. Es compatible con los principales sockets del mercado:
Intel® LGA 1700/ 1200/ 2066/ 2011-V3/ 2011/ 1366/ 1156/ 1155/ 1151/ 1150
AMD® AM5/ AM4/ AM3+/ AM3/ AM2+/ AM2/ FM2+/ FM2/ FM1/ TR4

Pasamos a la bomba: tiene unas dimensiones de 65 x 50 x 31 mm y está fabricada con plástico PPS y GF . Es una bomba realmente muy potente, pues su rotación llega hasta las 5200 rpm y es la encargada de mover el líquido entre el radiador y el bloque de agua a través de los tubos – de 45cm. de longitud de caucho y revestimiento exterior de nailon trenzado –
INSTALACION E ILUMINACION
Vamos a instalar el kit de RL InWin BR36 en nuestro setup compuesto por una placa base AM4.
El proceso de instalación con este socket es realmente sencillo, pero en caso de duda os recomendamos visitar también este vídeo de Youtube:
El primer paso es colocar estos soportes en el bloque de agua, correspondientes a AMD.

Despues haciendo uso del backplate original de nuestra placa base, fijaremos este backplate con estos 4 tornillos:

Fijaremos ahora los ventiladores al radiador y y conectaremos entre sí los conectores ARGB de la bomba y los ventiladores.

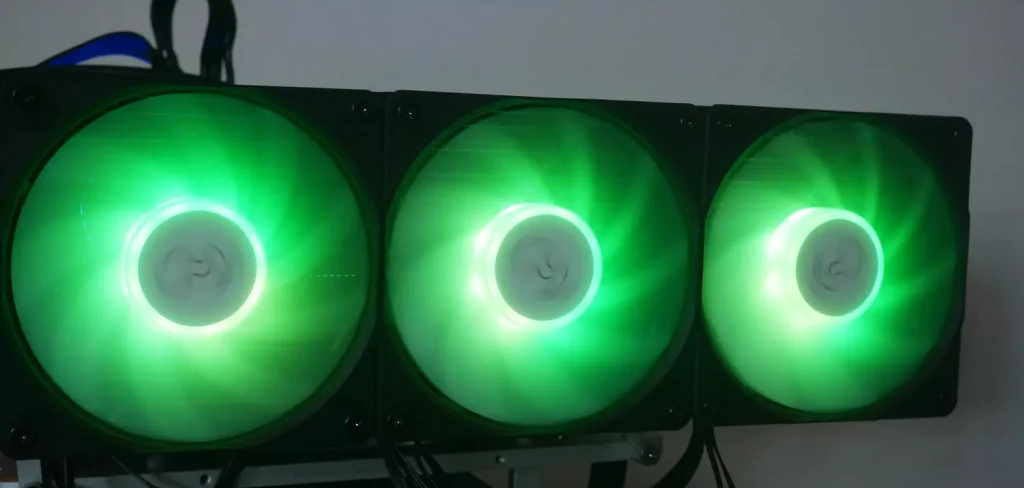

El resultado final es realmente espectacular:








PRUEBAS DE RENDIMIENTO

El setup de pruebas estaba formado por estos elementos:

Hemos empleado Cinebench R23 para estresar la CPU, una aplicación que exige el máximo de los núcleos de la CPU, ejecutando el test durante 30 minutos , para tener una buena referencia.
Para tomar la temperatura mínima del procesador, encendemos el equipo y dejamos que cargue todos los servicios durante 5 minutos sin realizar ningún tipo de acción.

Tras ejecutar el test durante 30 minutos consecutivos, vemos que la temperatura en reposo de la CPU es de 24,5ºC – recordemos que son 12 cores físicos – mientras que durante la ejecución del test, la temperatura máxima fué de 66,8ºC – el procesador soporta una temperatura máxima de 90ºC – por lo que todavía soporta perfectamente un uso intensivo del procesador sin comprometer la temperatura máxima soportada por éste.
Vamos a poner en perspectiva estos resultados con los de otros sistemas previamente analizados:

Vemos en la gráfica que en reposo es el sistema que consigue que el procesador trabaje a menor temperatura, con -2,4ºC con respecto al segundo mejor resultado.
En FULL iguala al resultado obtenido por otro sistema de muy similares características como era de esperar, siendo los resultados más que notables.
En cuanto a sonoridad: si bien los ventiladores son bastante discretos en condiciones normales y solo un poco ruidosos a máximas revoluciones, la bomba si que se percibe en cualquier situación, es un zumbido que no consigue pasar desapercibido con la rotación normal de los ventiladores.
