INNO3D ICHILL GEFORCE GTX970 OVERCLOCKED HERCULEZ X4 4GB EN DETALLE
Seguimos con un repaso detallado a la tarjeta: el diseño exterior es muy gamer, con unas aletas de metal que cubren parte de los 3 ventiladores y teminados en unos LEDS de color rojo. La longitud de la tarjeta es de algo más de 30 cms.
Detalle de los LEDS rojos que se iluminan al conectar la tarjeta.
Estas láminas metálicas van sujetas a la tarjeta por medio de tornillos Allen. Más adelante veremos la curiosa localización de la llave Allen que se incluye.
La tarjeta ocupa 2 slots PCI, cuenta con tres DisplayPort 1.2 , un HDMI y un DVI-DL, además de la salida VGA convencional.
Este otro lateral de la tarjeta lo ocupa un backplate de metal que la cubre en su totalidad, vemos tambien los 2 conectores SLI en la zona superior protegidos por una tapa de plástico.

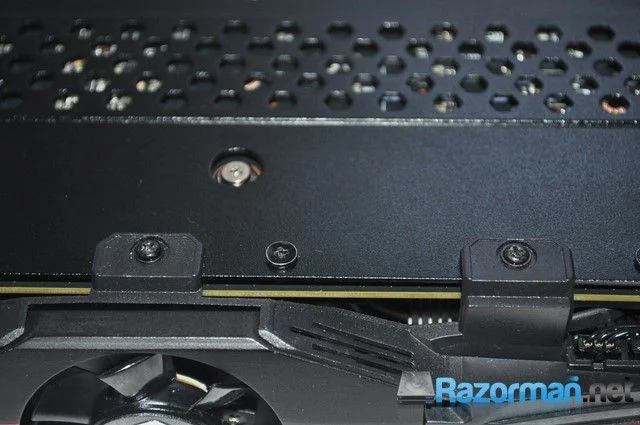

Este backplate trasero va sujeto mediante una serie de tornillos.

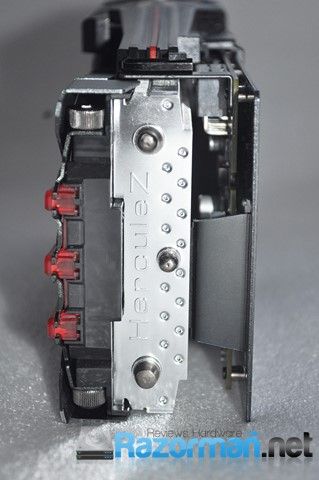

Pasamos a la zona trasera, donde aparte de ver 3 Leds más rojos, vemos serigrafiado el nombre del disipador: HerculeZ

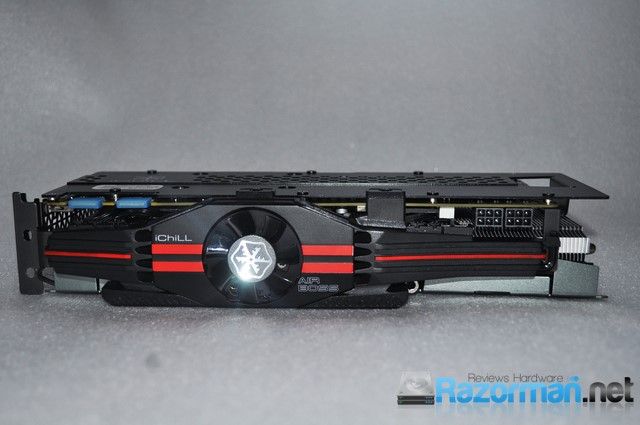

Vista superior de la tarjeta gráfica, donde encontramos también otro ventilador de 50mm.

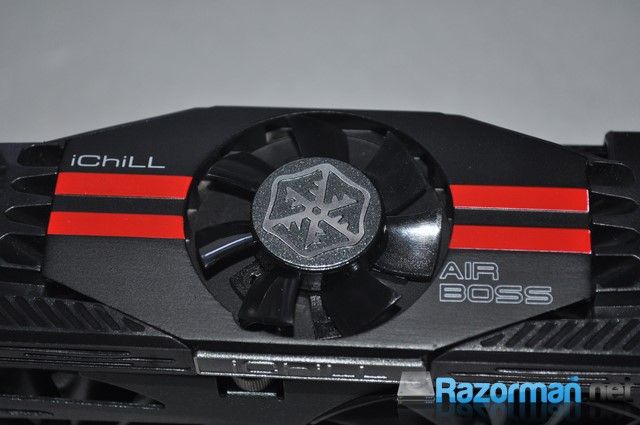

Detalle del ventilador de 50mm, que forma parte del sistema de refrigeración AirBoss iChill.

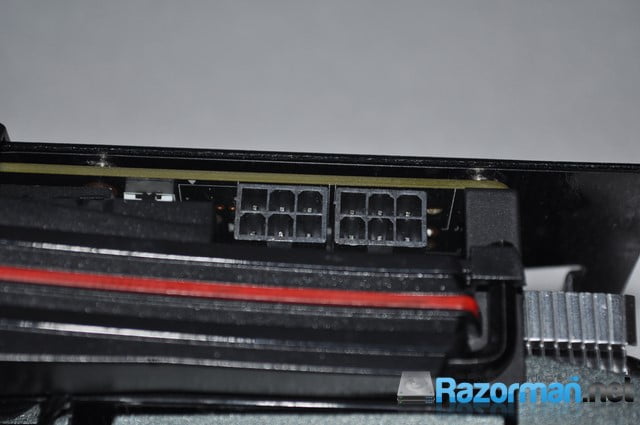

En la zona superior trasera encontramos los necesarios conectores PCI-Express de 6 pines. Vemos además una llave Allen para desmontar las láminas metálicas que cubren los ventiladores que mencionábamos anteriormente

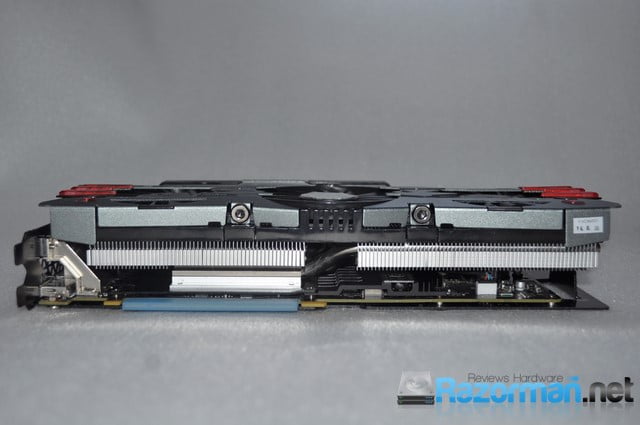

Vista inferior de la tarjeta, vemos que dispone de 2 grandes radiadores encargados de refrigerarla.
Detalle del PCB de la tarjeta, vamos a ver el chip y los módulos de memoria integrados.

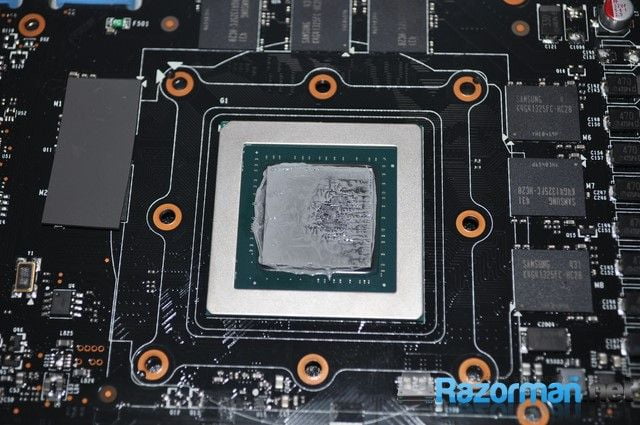

El chip gráfico es el Geforce GTX 970 , con tecnología de fabricación de 28nm, y 5200 millones de transistores. La frecuencia base es de 1050 Mhz – 1178 Overclocked.

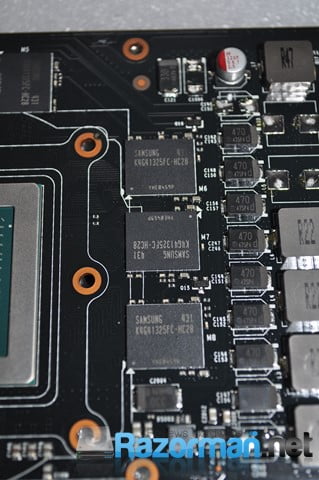

Incluye un total de 4 Gb de memoria DDR5, con bus de 256 bits, firmada por Samsung.
