Review In Win 901

La In Win 901 es una original caja en formato Mini- ITX que recientemente ha ganado por su diseño los premios Red Dot Award: Product Design 2014 & Taiwan Excellence Awards 2014 y que hoy hemos analizado ara todos vosotros:



In Win 901

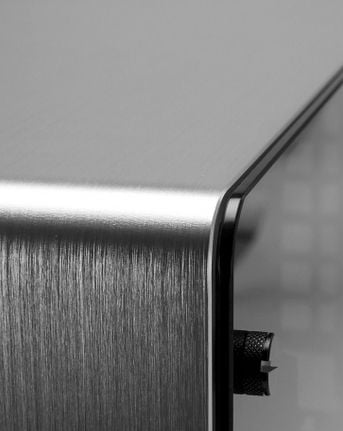

Fabricada en una estructura de aluminio de 4mm de grosor, los laterales son de vidrio templado oscuro, con un acabado interior en color negro, siendo estéticamente muy original y un diseño muy moderno y de calidad.

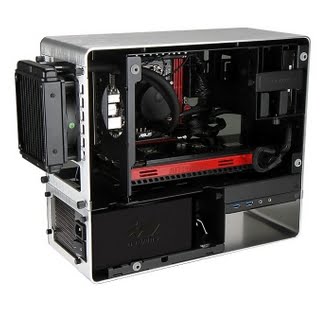

La caja In Win 901 es compatible con placas base Mini-ITX, y con fuentes de alimentacion con una longitud máxima de 200mm, y que a pesar de su tamaño exterior es capaz de albergar tarjetas gráficas de hasta 300mm y coolers de hasta 130mm de altura. Además encontramos exteriormente en uno de los laterales dos puertos USB 3.0 y Audio HD.



In Win 901 (2)

El apartado de expansión está compuesto por 2 slots PCI, una bahía externa para unidades ópticas en formato SLIM, 2 bahías internas para unidades de 3,5″ en un módulo EZ-Swap SATA, además de 2 bahías internas para unidades de 2.5″.



In Win 901 (3)





En cuanto a refrigeración , no se incluye de serie ventilador alguno, pero podremos optar por instalar un máximo de 2 ventiladores: uno de ellos de 90mm en la parte trasera y otro de 120mm en la parte inferior de la caja.





Muchísimas gracias a Sistemas Ibertronica por facilitarnos esta caja In Win 901 para la review



Review In Win 901 1





IN WIN 901: CARACTERISTICAS TECNICAS





Modelo

IN WIN 901

Material

Estructura -> Aluminio 1.6/4mmLaterales -> Vidrio templado

Formato

Minitorre

Color Externo

Aluminio

Color Interno

Negro

Conexiones

USB 3.0 x 2AUDIO HD

Incluye Fuente

No

Extras

Montaje de la fuente en la parte inferiorAcceso trasero directo al backplate del cooler de cpuOrificios para sistemas de refrigeración liquidaSoporta el montaje externo de un radiador de 120mmDispone de un área para la administración de cablesUn panel trasero elegante para ocultar los cables.Dispone de tornillos de fácil uso para evitar el uso de herramientas.



Compatibilidad
Comp. Placas Mini-ITX
Formato F.A. ATX
Long. máxima F.A. 200mm
Long. máxima VGA 300mm
Alto máximo Cooler 130mm



Expansión
Slots 2
Bahías Externas Slim-ODD x 1
Bahías Internas 3.5/2.5″ x 2 en modulo EZ-Swap SATA
2.5″ x 2



Ventilación
Frontal
Trasero 1 x 90mm (opcional)
Superior
Inferior 1 x 120mm (opcional)
Lateral



Dimensiones
Ancho 173mm
Alto 350mm
Fondo 400mm
Peso





IN WIN 901: EMBALAJE EXTERIOR

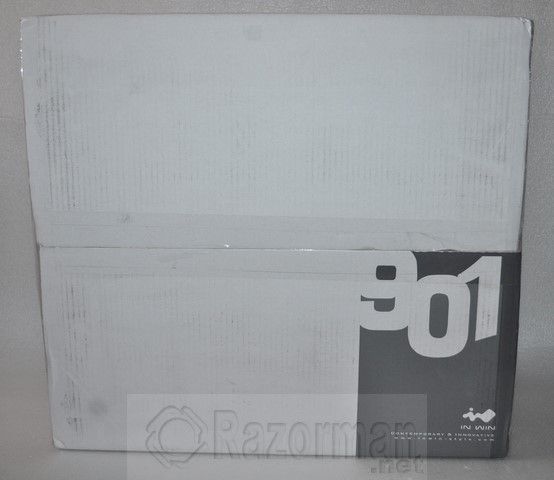

InWin 901 (1)





El embalaje exterior de la caja In Win 901 está formado por una caja de color blanco. En el frontal vemos en una esquina el logo del fabricante y el modelo de la caja.





InWin 901 (2)





Indicaciones de las características técnicas de la caja In Win 901



InWin 901 (3)





Logo del fabricante en grandes caracteres.





InWin 901 (4)





Por último, completas especificaciones técnicas.



IN WIN 901: EMBALAJE INTERIOR Y ACCESORIOS





InWin 901 (6)

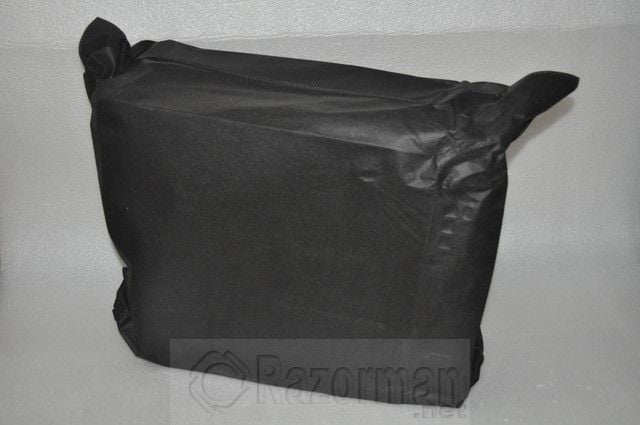

Al abrir la tapa de la caja, encontramos la In Win 901 perfectamente protegida por 4 grandes moldes de porexpán, así como una bolsa textil negra.





InWin 901 (7) InWin 901 (9)





Como la caja posee laterales de cristal templado, el fabricante ha prestado especial atención a proteger la caja durante el transporte.



ACCESORIOS



Acompañando a la caja, encontramos una bolsa de plastico conteniendo gran cantidad de accesorios, vamos a verlos en detalle:

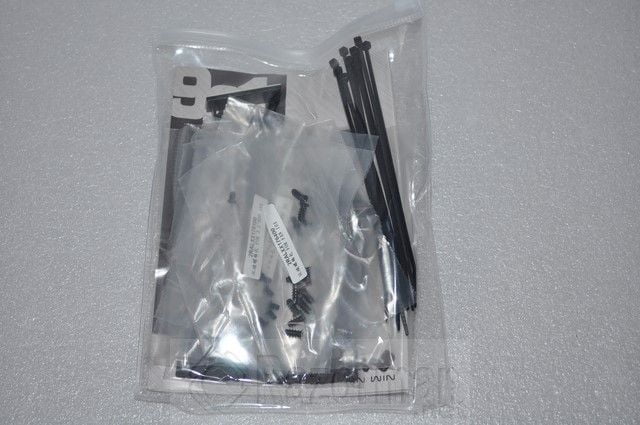

InWin 901 (51)

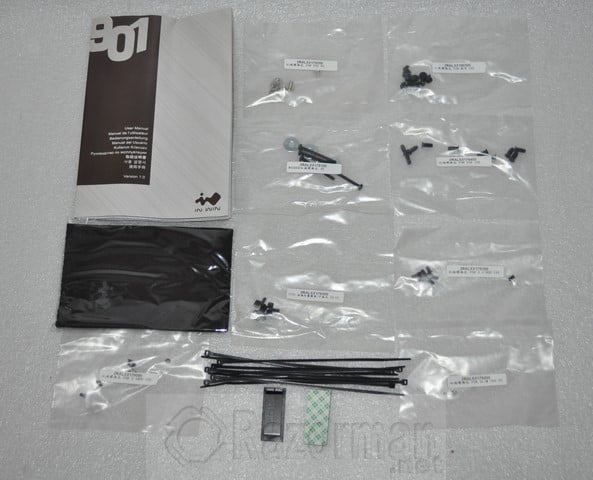

En esta imagen vemos todos los accesorios que acompañan a la caja In Win 901:



InWin 901 (64)







Comenzamos por el Manual de Instrucciones, que lo compone un gran folleto en color con abundantes ilustraciones y explicaciones en varios idiomas – entre ellos el nuestro – .

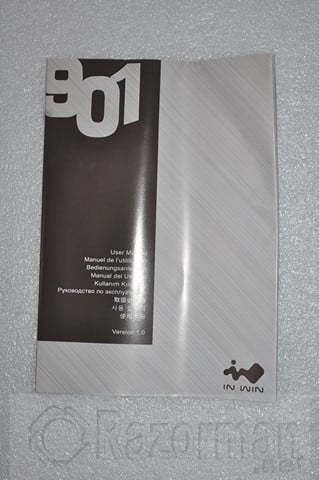

InWin 901 (52) InWin 901 (53)

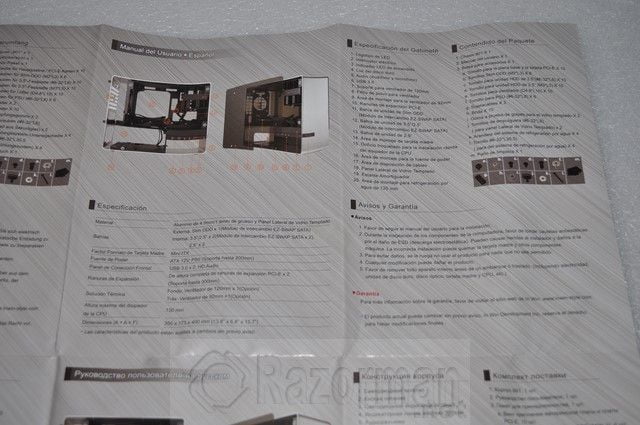

El Manual es muy detallado y explicativo, suficiente para instalar cualquier componente en el interior de la caja sin confusión.

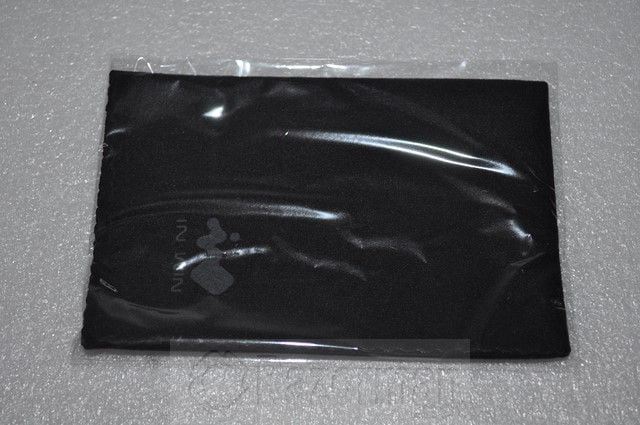

InWin 901 (54)





Se incluye una gamuza para limpiar el exterior de cristal de la caja.

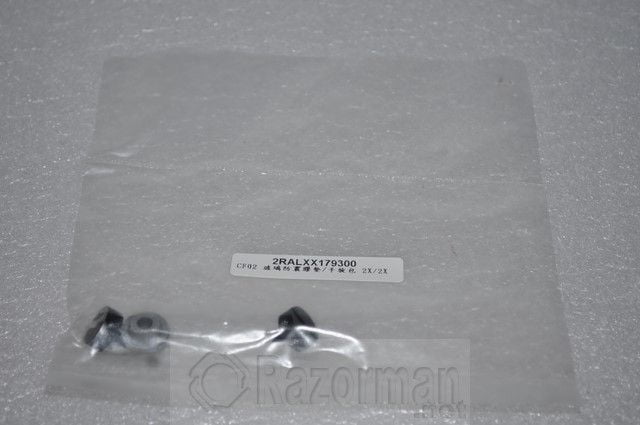

InWin 901 (55)

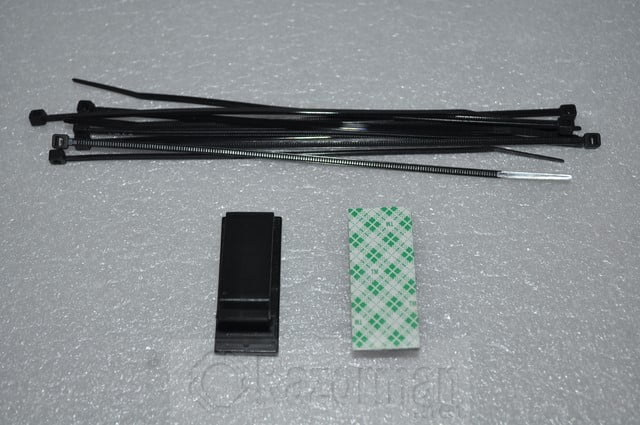

Se incluyen varias bridas de plástico negras y 2 pasacables adhesivos.





InWin 901 (56)





Todas las bolsas, disponen de unas pegatinas que identifican cada elemento y su funcion.





InWin 901 (57)

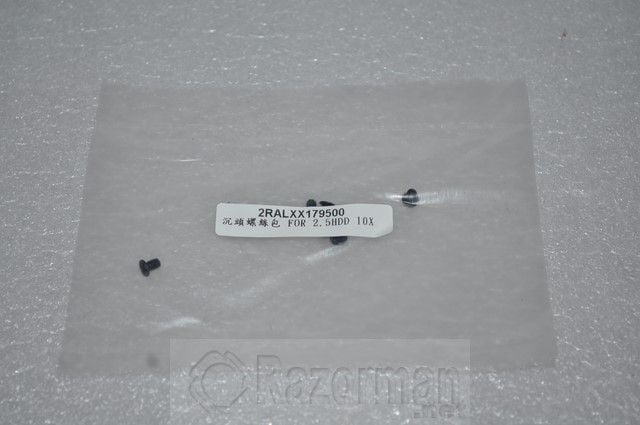

10 tornillos para la sujeccion de componentes de 2,5″

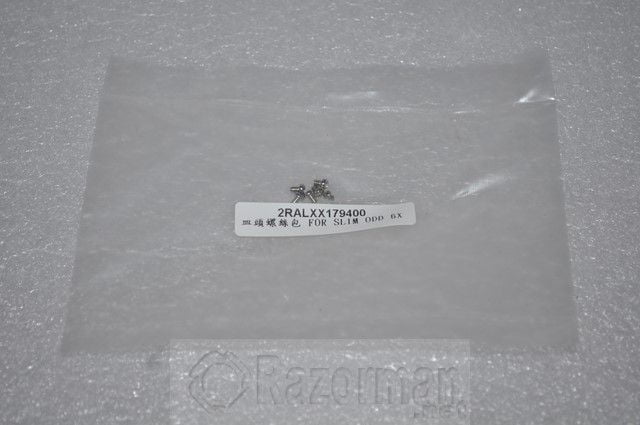

InWin 901 (58)





6 tornillos para la sujeccion de unidades ópticas







InWin 901 (59)

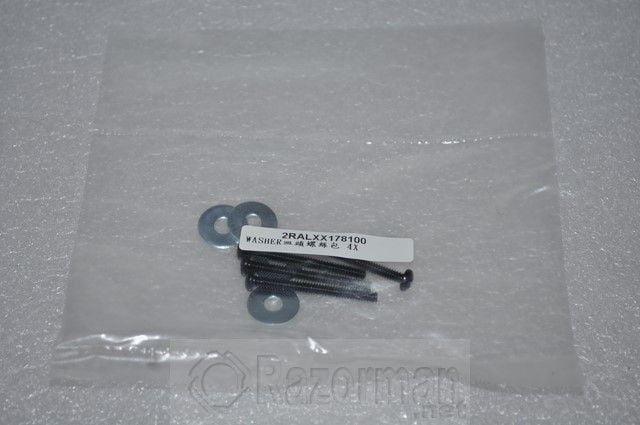

Tornillos de sujeccion para un radiador de refrigeracion líquida.





InWin 901 (60)

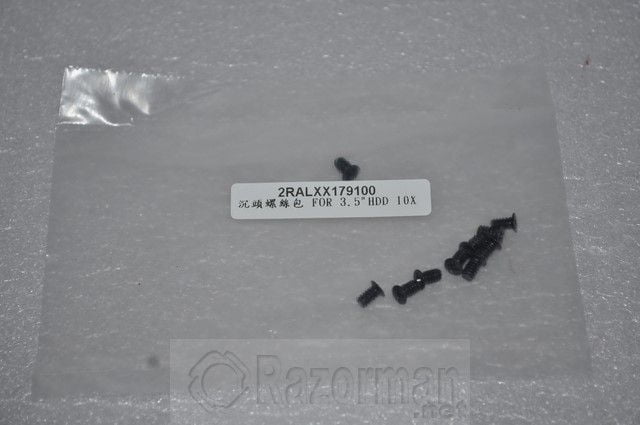

10 tornillos para la sujeccion de unidades de 3,5″

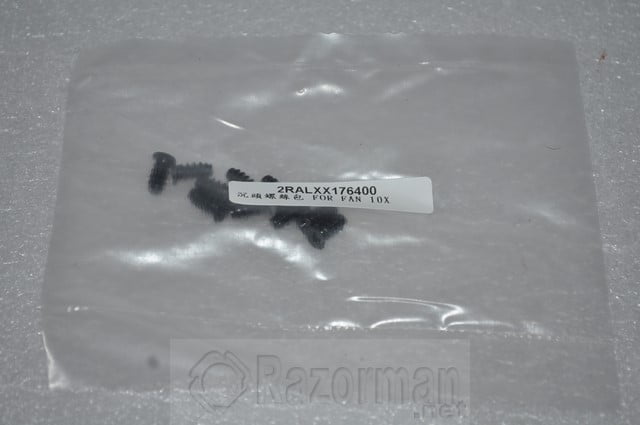

InWin 901 (61)





10 tornillos para la sujeccion de los ventiladores





InWin 901 (62)

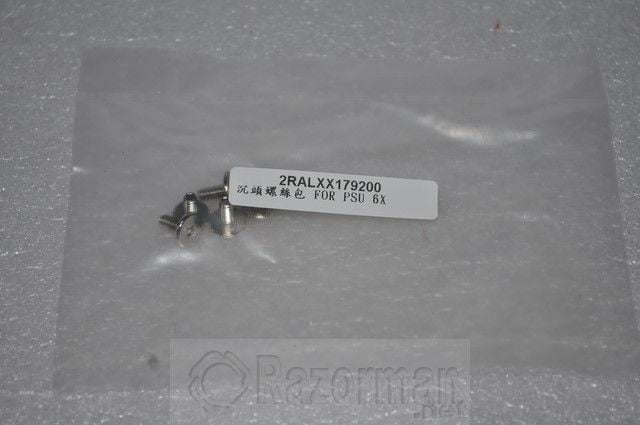

6 tornillos de sujeccion de la fuente de alimentacion

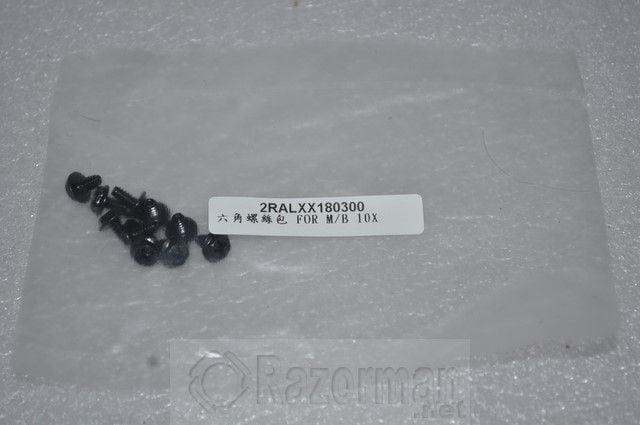

InWin 901 (63)





Por último se incluyen 10 tornillos para la sujeccion de la placa base.



IN WIN 901: EXTERIOR

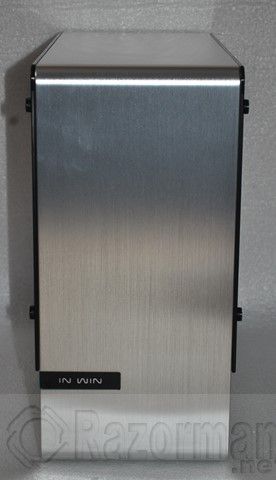

InWin 901 (10)

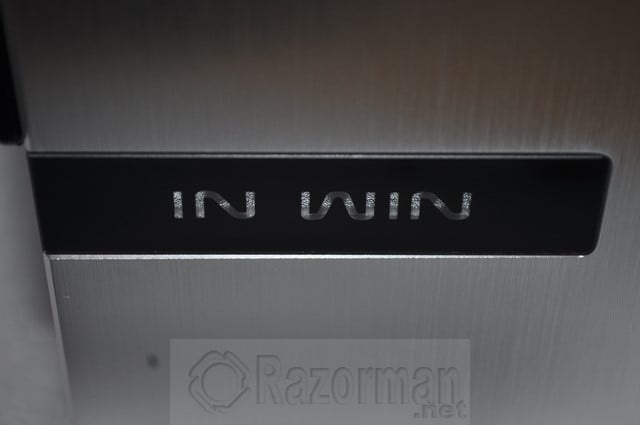

InWin 901 (12)





La caja In Win 901 tiene una estructura exterior de aluminio de 4mm de grosor, unas dimensiones de 173X350X400mm para un peso de 6,71 Kilogramos. Su aspecto es muy robusto y elegante exteriormente. Como vemos en el frontal, solo encontramos el logo del fabricante.







InWin 901 (11)





La parte superior de la caja In Win 901 es completamente lisa.




InWin 901 (20)

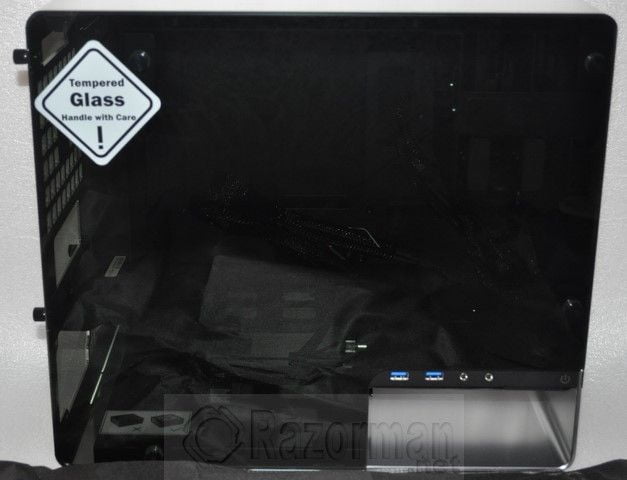

Los laterales lo comforman 2 tapas de vidrio templado de color oscuro que casi no permiten ver el interior de la caja.



InWin 901 (22)

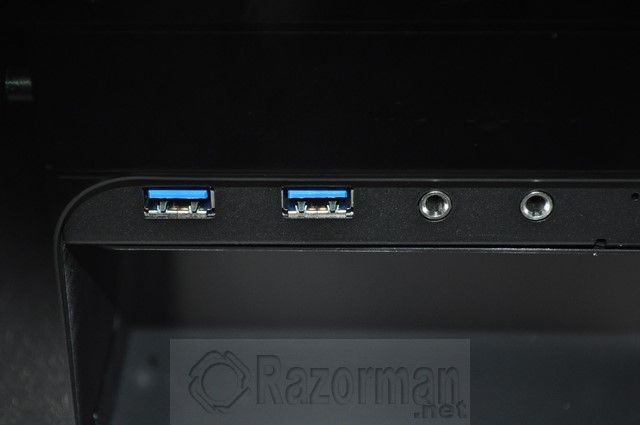

En el lateral fotografiado, encontramos 2 puertos USB 3.0 además de la salida de Audio y entrada de micrófono habituales.




InWin 901 (19)

screenshot.246

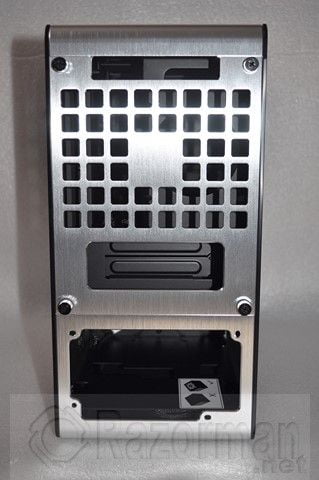

Parte trasera de la caja podremos colocar un ventilador de 90mm o bien el radiador de un sistema de refrigeración líquida.





InWin 901 (42)

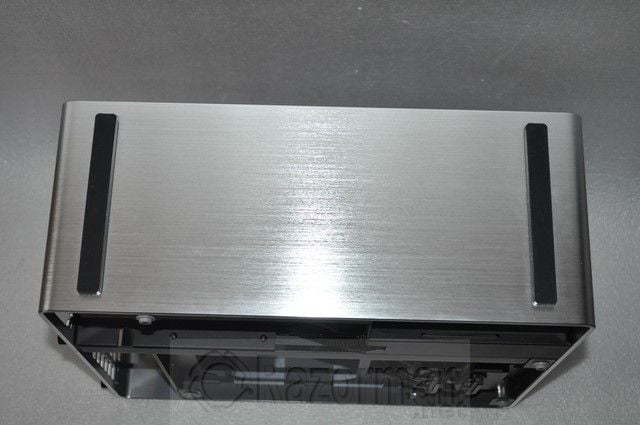

Por último, en la parte inferior de la caja, no encontramos rejilla alguna para la entrada de aire, pero sí 2 grandes piezas de goma que proporcionan una buena estabilidad y agarre a la caja a cualquier tipo de superficie.



IN WIN 901: INTERIOR



InWin 901 (23)

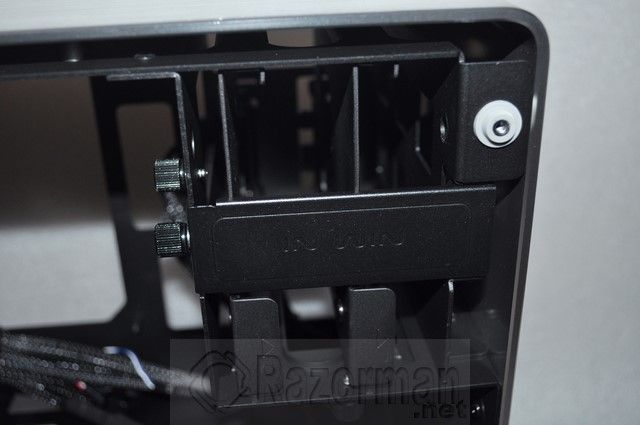

Pasamos ya al interior de la caja, una vez retirados los paneles laterales de vidrio, los cuales van sujetos al chasis mediante 4 tornillos en cada lateral. Vemos que la caja dispone de un interior enteramente en color negro.





InWin 901 (24)

InWin 901 (35)

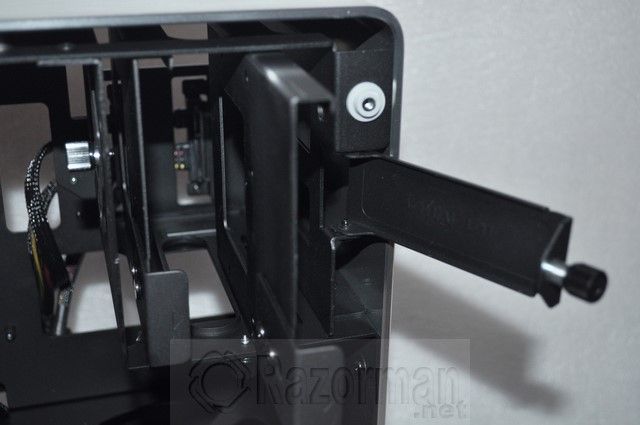

Detalle de las 2 bahías para unidades de 3,5″/2,5″ ( EZ-SWAP SATA)



InWin 901 (36)

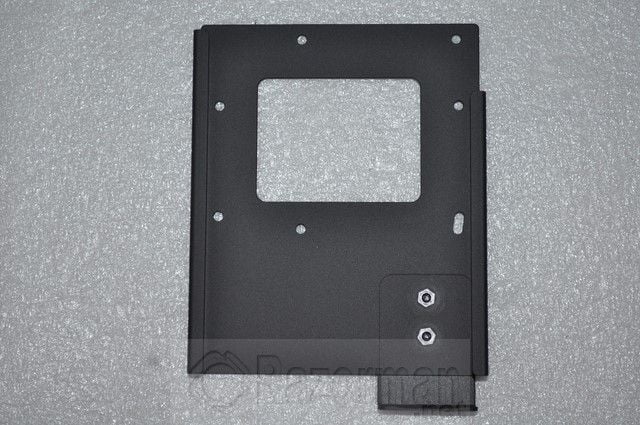

En estos soportes colocaremos las unidades de 3,5″/2,5″ que hemos visto anteriormente

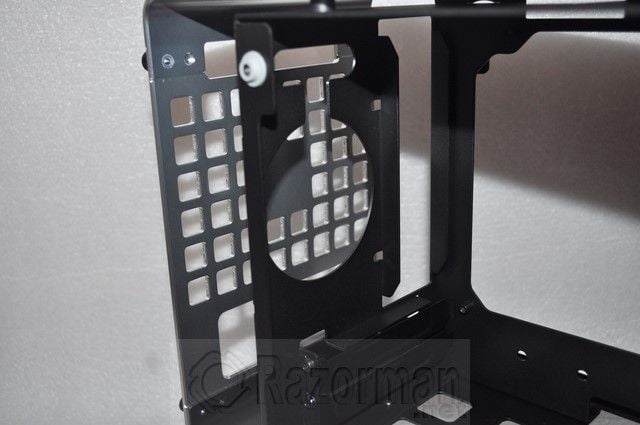

InWin 901 (26)





Podremos colocar un ventilador de 90mm en la parte trasera de la caja, o bien un sistema de refrigeración líquida, con el radiador externamente, como hemos visto anteriormente.




InWin 901 (29)

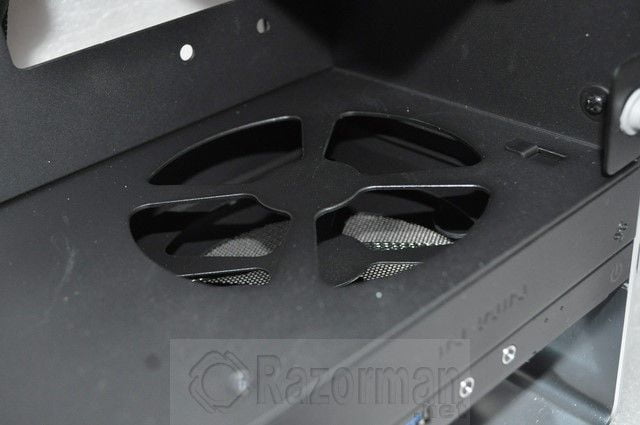

En esta localizacion, encontramos el hueco para un ventilador de 120mm.

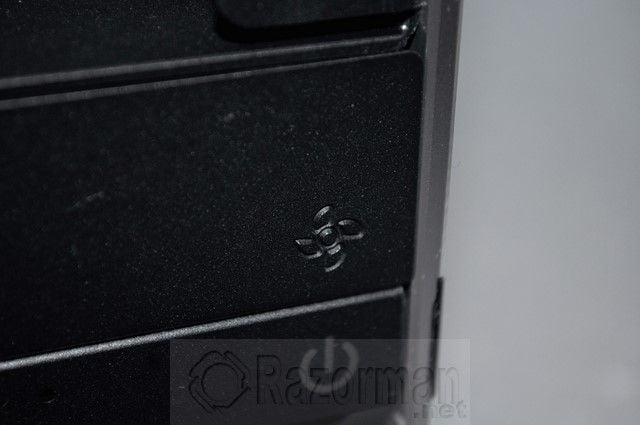

InWin 901 (33)

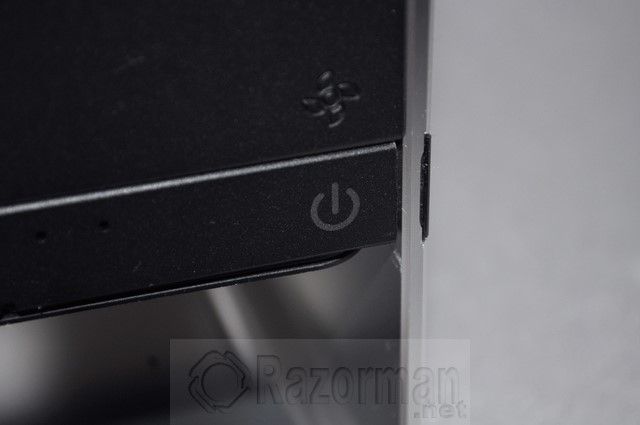

El botón de encendido se encuentra lateralmente en su parte más inferior.








InWin 901 (38)

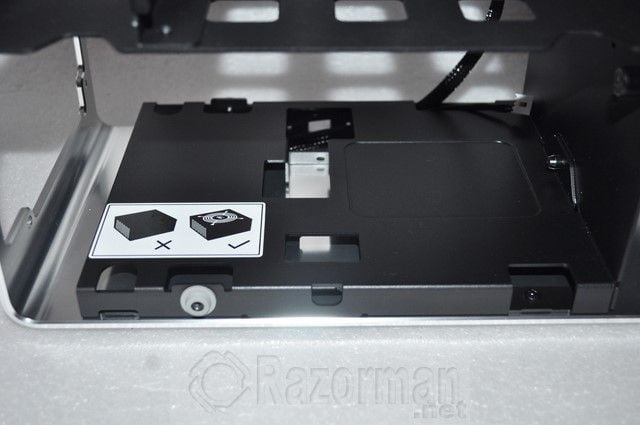

Detalle de la localizacion donde poderemos colocar la fuente de alimentacion, que podrá tener una longitud de hasta 200mm. Como vemos en la imagen, el ventilador de dicha fuente deberá ir colocado hacia arriba, pues va situado encima de la localizacion de la unidad óptica en formato SLIM.


InWin 901 (39)

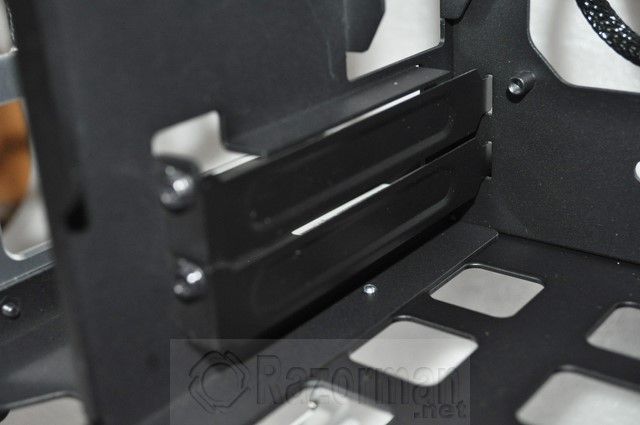

Detalle de los 2 slots de expansion PCI





InWin 901 (40)

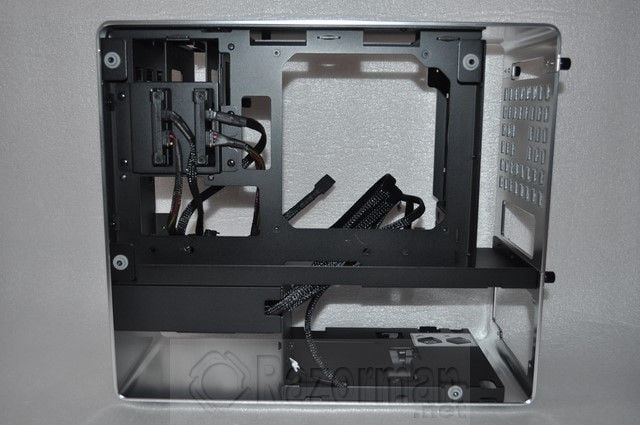

Imagen del otro lateral interno de la caja. Recordemos que sólo podremos instalar placas base en formato Mini-ITX





IN WIN 901: CONEXIONES



InWin 901 (44)

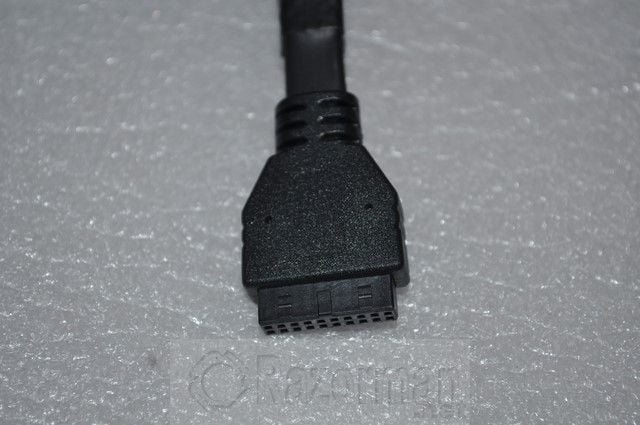

Cable de conexion a la placa base para alimentar los 2 conectores USB 3.0





InWin 901 (45)

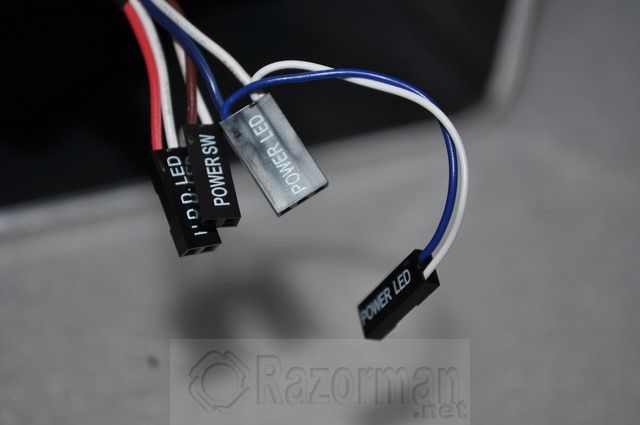

Cables de funcionamiento de la placa base habituales: HDD led, Power SW, Power Led.




InWin 901 (47)

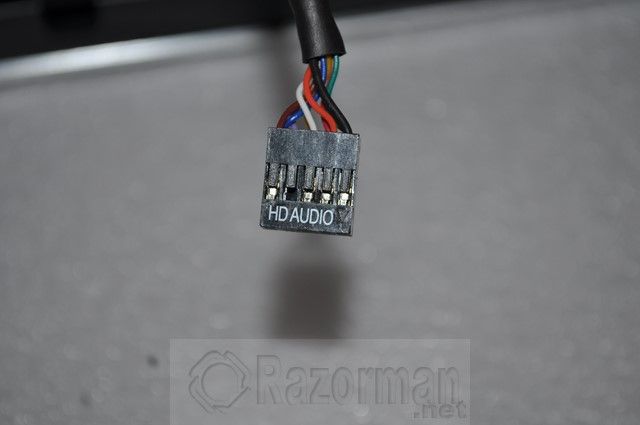

Cable HD Audio

InWin 901 (49)

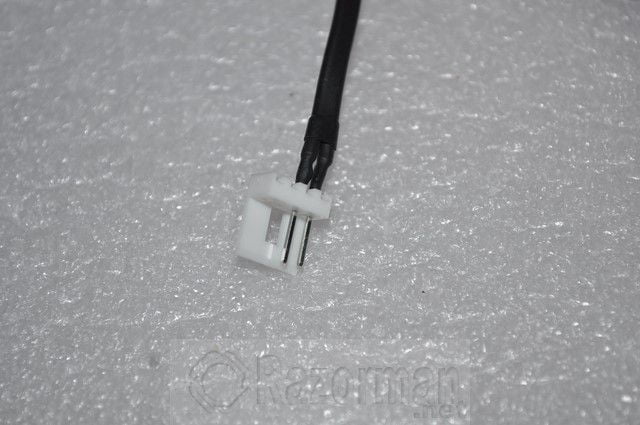

Cable alimentacion para el ventilador de 120mm

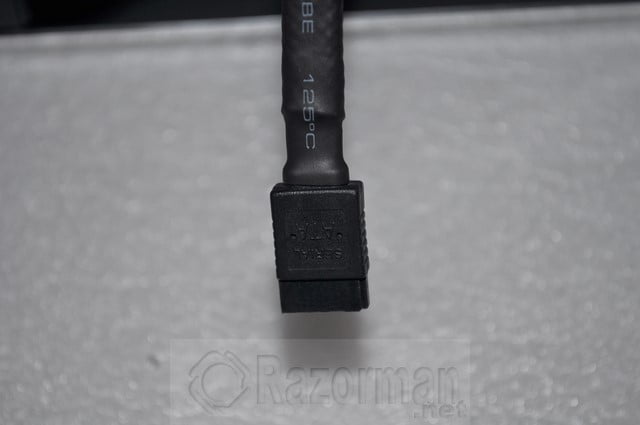

InWin 901 (50)





Cable Serial ATA



FOTOGRAFIA: Ana Rey



 IN WIN 901: CONCLUSIONES FINALES Y PUNTUACION





PUNTUACION FINAL IN WIN 901

DISEÑO - 100%
POSIBILIDADES DE AMPLIACION - 90%
REFRIGERACION - 85%
RELACION CALIDAD-PRECIO - 90%
CALIDAD DE MATERIALES - 100%
BUNDLE INCLUIDO - 100%

94%

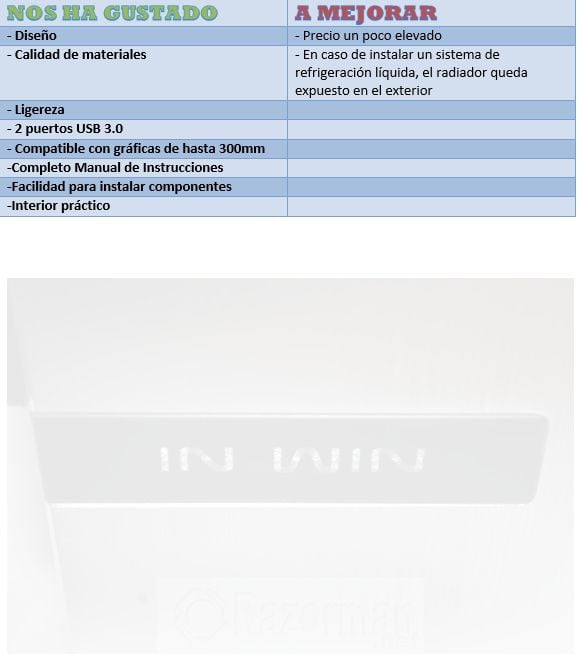

Elegante, sobria, excelente calidad de materiales, diseño , son algunos de sus cualidades, tambien es práctica y capaz de albergar componentes a la última en su interior

User Rating: Be the first one !



In Win 901



La caja In Win 901 puede gustar o no por su sobrio diseño y elegancia, pero lo que no hará es dejar indiferente a nadie. Al verla, es imposible no apreciar el cuidado que ha imprimido In win a la eleccion de materiales y diseño consonante con esta elegancia. No es habitual ver vidrio templado en la construccion de una caja para PC.

Sus dimensiones, permiten alojar componentes de alto rendimiento, con coolers de hasta 130mm y tarjetas gráficas de 300mm, aunque es preferible en este caso optar por un sistema de refrigeración líquida todo-en-uno, y alojar el radiador en el exterior de la caja ( aunque este es el apartado que menos nos ha gustado ).

En cuanto a refrigeración, aquí es donde más cojea el diseño de la caja, pues solo permite la instalacion de un ventilador de 120mm introduciendo aire frío en el interior de la caja, y otro de 90 mm extrayendo el aire caliente. Encontramos 2 puertos USB 3.0 como va siendo ya habitual y tendencia en el mercado.

El precio de esta In Win 901 es de unos 150 euros en Sistemas Ibertrónica, un poco elevado a nuestro parecer, pero la calidad de materiales y diseño encarecen el producto.





PREMIO CALIDAD ORO





Review In Win 901 2
