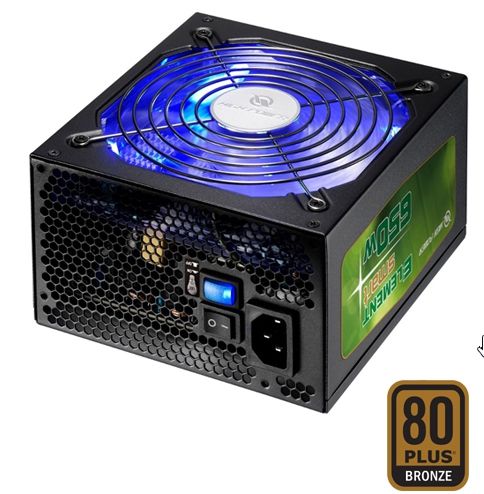

La gama Element Series de High Power se compone de 3 modelos: Element Smart de 550, 650 ( objeto de este análisis) y el modelo superior de 750W
Incluye un ventilador de 135mm iluminado por Leds azules ( desconectable mediante un interruptor ) y sus aspas presentan unas hendiduras diseñadas para que aumente el flujo de aire y reducir también el nivel sonoro.
Su único raíl de 12V es capaz de suministar 48.75A y 585W y cuenta con protecciones sobre-voltaje (OVP), bajo-voltaje (UVP), cortocircuito (SCP) y sobre-tensión (OPP). Cuenta con homologación 80+ Bronze
Muchisimas gracias a High Power y Sistemas Ibertronica por facilitarnos esta fuente High Power Element Smart 650W para la review
| Potencia | 650W |
| Modelo | HIGH POWER ELEMENT SMART 650W 80 PLUS BRONZE MODULAR |
| Voltaje/Frecuencia | 230V |
| Normativa | |
| Ventiladores | 135mm superficie golf (dispone de un pulsador para activar o desactivar los leds azules del mismo) |
| Nivel Ruido, dB(A) | |
| 12V Railes | 1 |
| Protecciones | UVP / OVP / OPP / SCP |
| Certificaciones | 80 PLUS BRONZE EFFICIENCY 230V / ErP 2013 |
| Durabilidad | > 50.000 horas |
| Cableado | ||||
| A Placa Base | 1 x ATX 20/24-Pin / 1 x P4+P4 Conector | |||
| A Dispositivos | 3 x 4-Pin Molex (HDD) / 1 x 4-Pin Floppy / 6 x S-ATA | |||
| A VGA | 2 x 6+2-Pin PCI-Express | |||
| Extras | Los cables de periféricos y molex modulares son planos | |||
| Datos salida/entrada corriente | ||||||||
| AC Input | 220/230V 6.3A 50Hz | |||||||
| DC Output | 3,3V | 5V | 12V1 | -12V | 5VSB | |||
| max. current | 22A | 22A | 48.75A | 0.3A | 2.5A | |||
| max. Combined power | 120W | 585W | 3.6W | 12.5W | ||||
| 650W | ||||||||
| Dimensiones | |
| Ancho | 150mm. |
| Alto | 86mm. |
| Fondo | 160mm. |
| Peso | 1.65Kg |
[nextpage title=»HIGH POWER Element Smart 650W: UNBOXING Y ACCESORIOS»]
El embalaje exerior de la fuente High Power Element Smart 650W lo compone una caja de cartón neutra con relieve en forma de surcos en su superficie y con un cartón rodeándolo con imágenes de la fuente, logo del fabricante y modelo, además de características técnicas de la fuente:

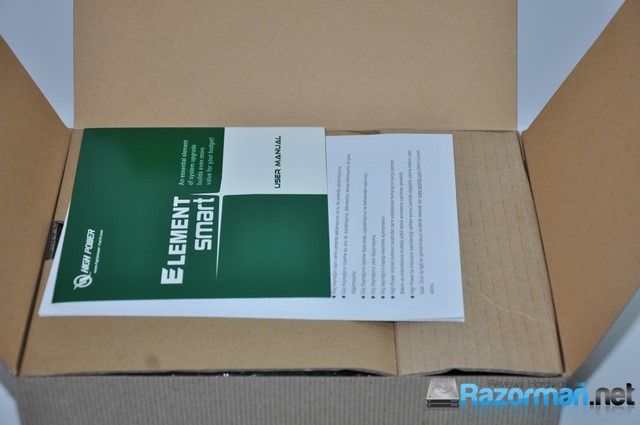

Al abrir la tapa del emebalaje vemos un manual de instrucciones y un folleto con avisos de seguridad:

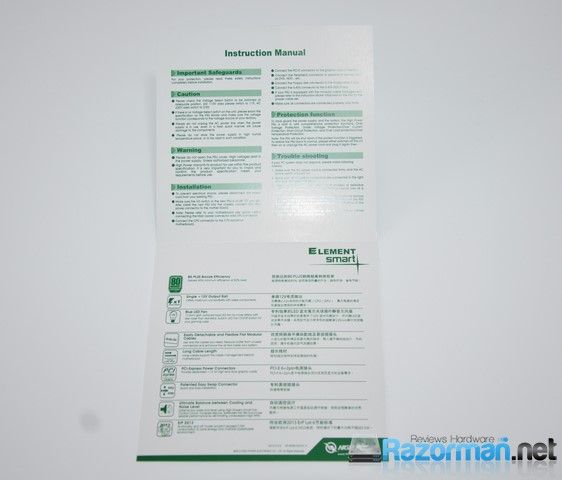

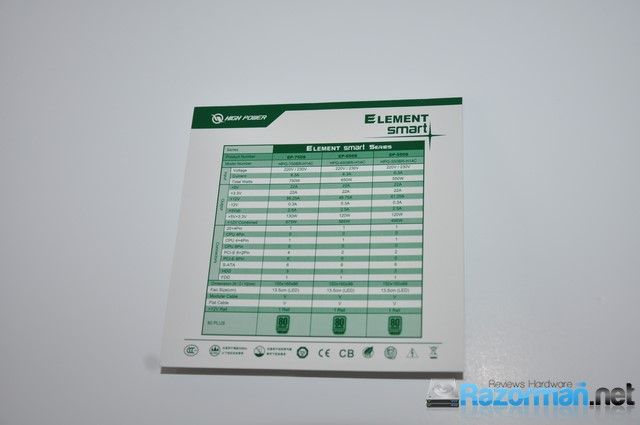

Detalle del Manual de Instrucciones ( en inglés )
ACCESORIOS

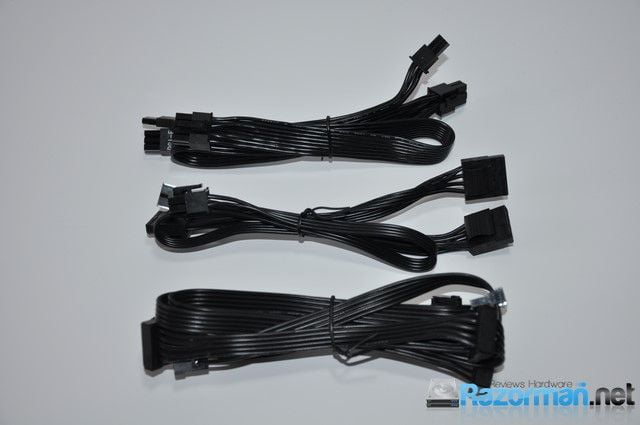

En la siguiente imagen vemos todos los accesorios, que vemos complementados por un cable de alimentación de la fuente, tornillos de sujección de la fuente al chasis del PC y varios cables de conexion a los periféricos.

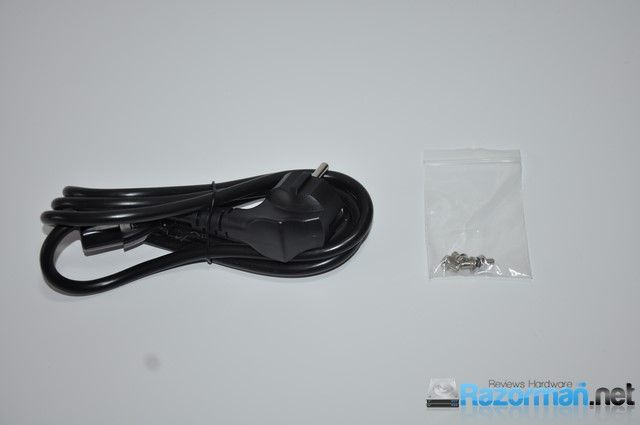

Cable de alimentación de la fuente y tornillería para la sujección de la fuente al chasis.
[nextpage title=»HIGH POWER Element Smart 650W: EN DETALLE»]
La fuente High Power Element Smart 650W tiene unas dimensiones exteriores de 150X85X160mm para un peso de 1.65 kilogramos. El aspecto exterior de los materiales es bueno y da sensación de gran calidad.

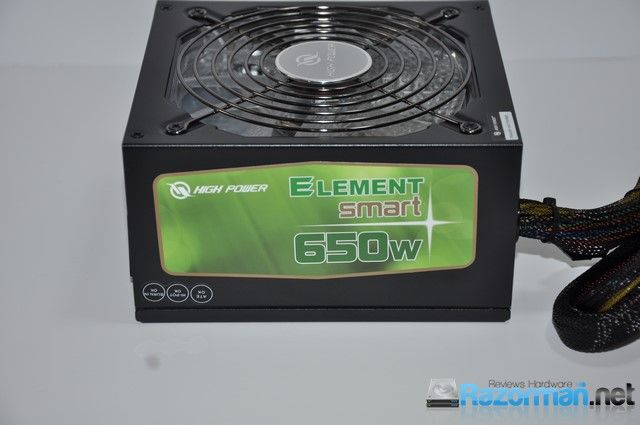

En los laterales encontamos una pegatina de fondo verde con el logo del fabricante y modelo y potencia en grandes caracteres
El ventilador de 135mm se ilumina con Leds azules como veremos más adelante y como curiosidad destacamos las irregularidades que presentan sus aspas para un menor nivel sonoro y mayor flujo de aire.

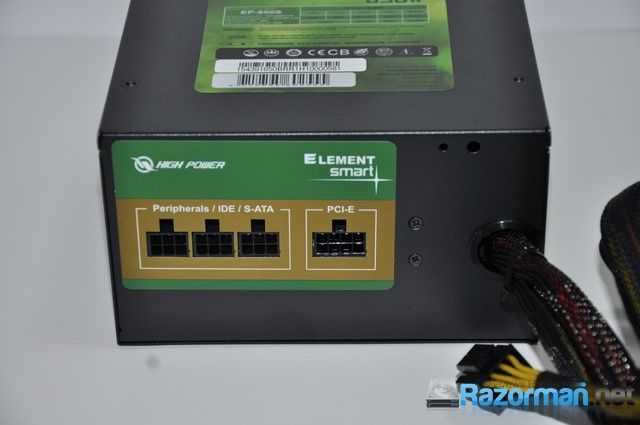

La fuente es de tipo semi-modular, con 3 salidas para periféricos y otra para PCI-Express, perfectamente señalizadas.

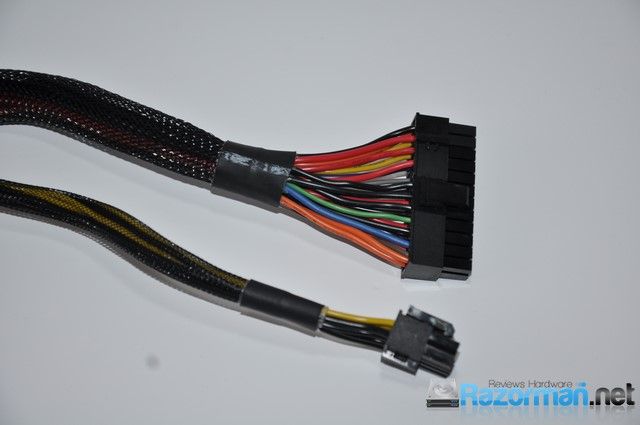

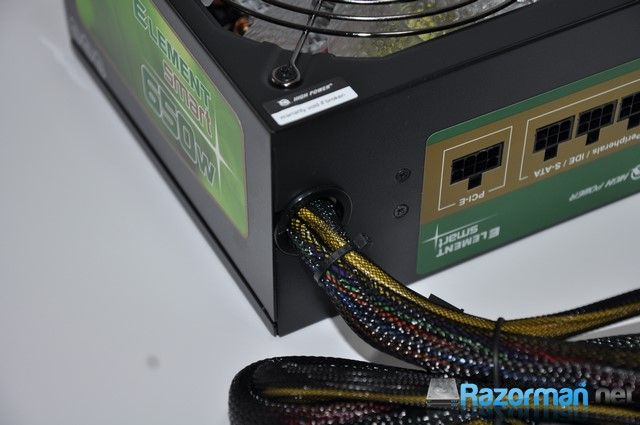

El cable de alimentación de la placa base y la CPU está mallado:

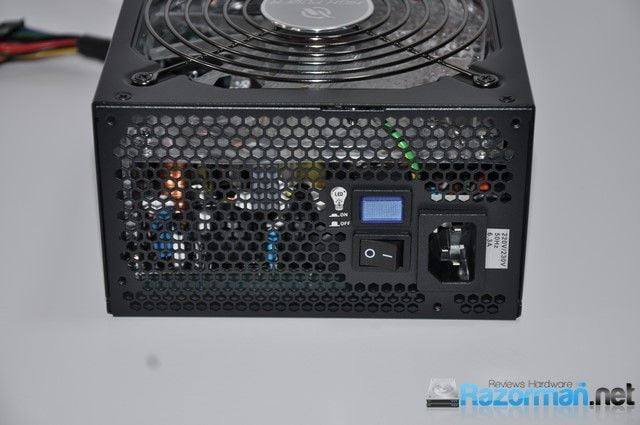

La parte trasera dispone de la típica rejilla en forma de panal de abeja, con interruptor de apagado/encendido y un botón para apagar/encender los Leds de iluminación de la fuente.

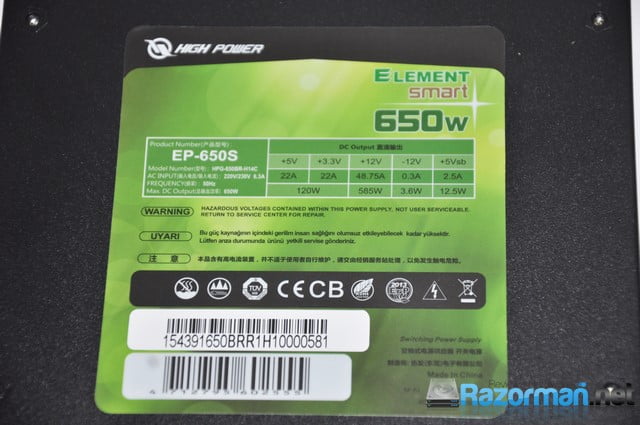

En la zona superior encontramos una pegatina con las homologaciones de la fuente y una tabla con las especificaciones energéticas de la misma.
[nextpage title=»HIGH POWER Element Smart 650W: INTERIOR»]

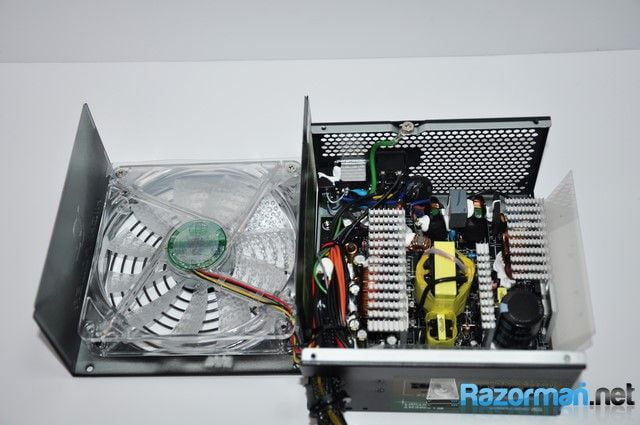

Abrimos la fuente y pasamos a ver los aspectos más relevantes de la misma.

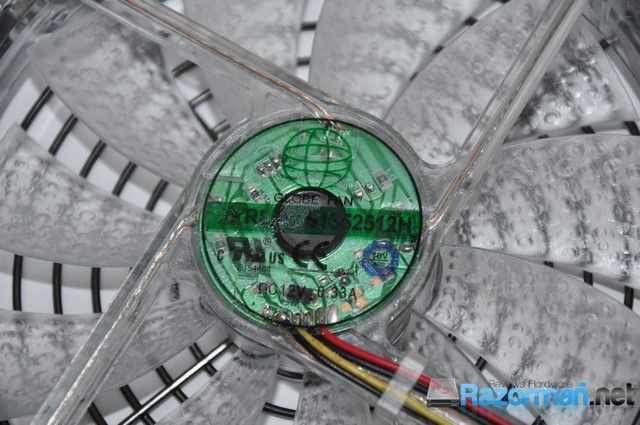

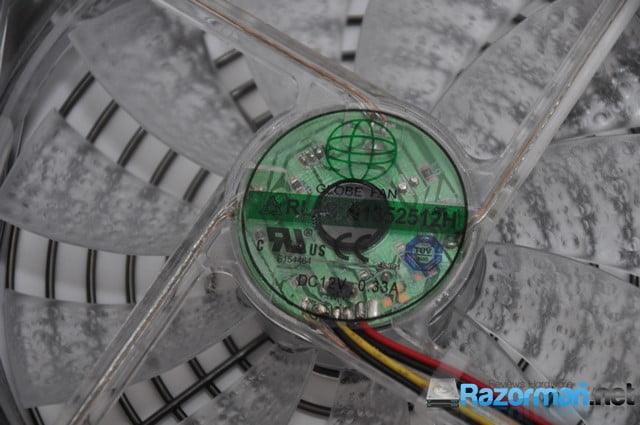

El ventilador es un Globe Fan RLAS S135252H

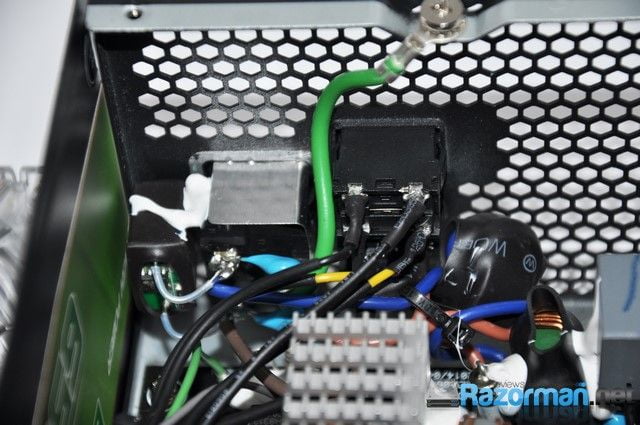

Varios filtros en la toma de corriente de la fuente

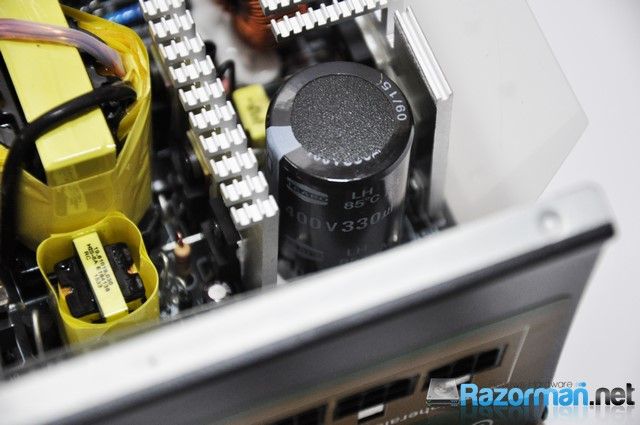

Imágenes del condensador TEAPO de 400V 330 uF @ 85ºC

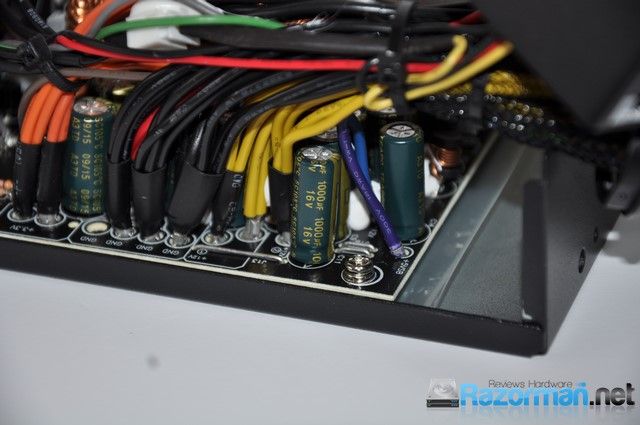

Varios condensadores Teapo:
[nextpage title=»HIGH POWER Element Smart 650W: CONEXIONES»]
La fuente dispone de un conector 20+4 pines para placa base, otro conector de 4+4 pines para la CPU y conector PCI-Express de 6+2 pines ( x2), hasta 6 SATA, 1 Floppy y 3 HDD
[nextpage title=»HIGH POWER Element Smart 650W: PRUEBAS DE RENDIMIENTO»]

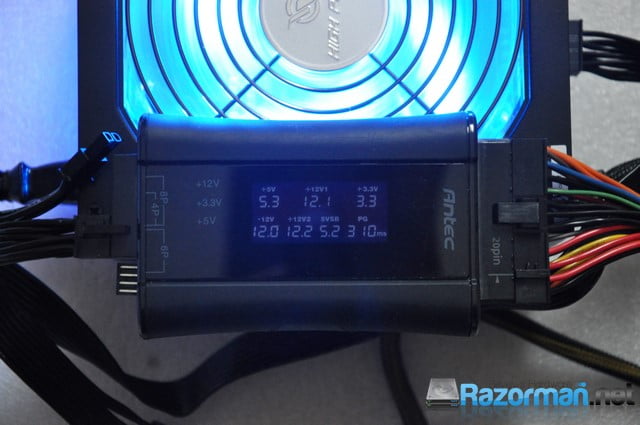

Comenzamos comprobando los voltajes que ofrece la fuente sin carga, utilizando para ello nuestro tester de ANTEC:
Como vemos, la tensión que mide el tester en todos los canales es correcta: el canal de 3.3V arroja 3.3V efectivamente, el canal de 5V ofrece 5.3V y el canal de 12V ofrece 12.1V.
El equipo de pruebas estaba compuesto por estos elementos:
PLACA BASE ASROCK Z97 PRO 3
PROCESADOR INTEL PENTIUM G3450
SISTEMA OPERATIVO WINDOWS 10 PRO
TARJETA GRAFICA: ASUS GTX 560 TI
SOFTWARE DE AIDA64 ENGINEER
VOLTAJES EN IDLE

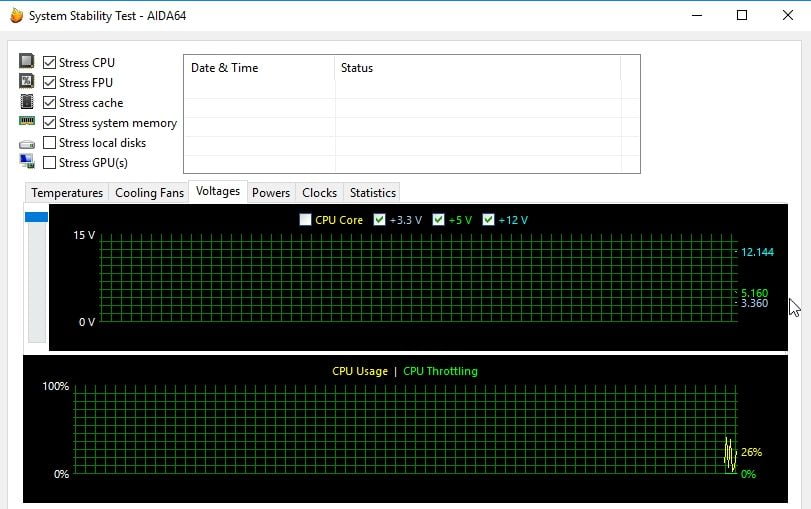

En IDLE el software midió 12.144V en el canal de 12V, 5.160V en el canal de 5V y 3.360V en el canal de 3.3V
FULL ( Tras 30 minutos de ejecución)
Vemos en la gráfica que el canal de 12V permanece prácticamente invariable,con 12.144V marcados durante el bench. El canal de 5V presenta unas ligerísimas oscilaciones pasando ahora de los 5.160V a los 5.136V, mientras que el canal de 3.3V permanece invariable con un valor de 3.360V
SONORIDAD: Inapreciable, en condiciones normales de trabajo permanece totalmente desapercibida y sólamente tras un buen rato exigiéndole al máximo el ventilador emite un ligero murmullo, pero en todo caso contenido y nada molesto.
[nextpage title=»HIGH POWER Element Smart 650W: CONCLUSIONES FINALES Y PUNTUACION»]
[taq_review]
Nos ha gustado esta fuente High Power Element Smart 650W suficiente para alimentar un equipo de muy buenas prestaciones con una tarjeta gráfica potente gracias a su potente raíl de 12V capaz de ofrecer 48.75A y 585W. La presentacion y diseño de la fuente son buenos y la calidad de materiales tanto exteriormente como en su interior es muy buena.
Su construcción es semi-modular, con cableado de buena longitud y calidad, siendo los cables planos y de color negro para una mejor colocación en el interior de la caja.
La sonoridad es ínfima en condiciones normales, y nos ha gustado la posibilidad de apagar/encender los Leds que iluminan el ventilador, que sin duda será una característica que agradará a los más gamers.
El precio de esta fuente HIGH POWER Element Smart 650 es de unos 60 euros en Sistemas Ibertronica.
A FAVOR
- DISEÑO
- CALIDAD MATERIALES
- CANAL 12V ESTABLE Y POTENTE
- PRESTACIONES
- LED ILUMINACION VENTILADOR
- PRESENTACION
EN CONTRA
– LIGERA INESTABILIDAD CANAL 5V
