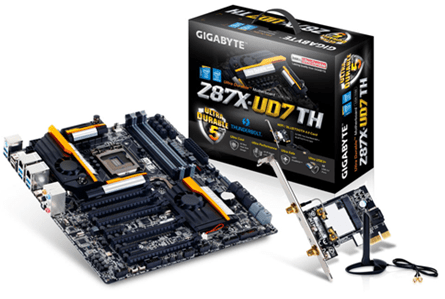

Gigabyte ha lanzado hace poco tiempo una de las placas base más completas que podemos adquirir en este momento, nos referimos a su modelo Gigabyte Z87X-UD7TH
Entre sus múltiples características cabe destacar el socket para la CPU bañado en oro de 15µ , con condensadores sólidos negros, ademas de un nuevo diseño del disipador con 9 conectores para ventiladores. Además dispone de Tarjeta Wi-Fi IEEE802.11ac y Bluetooth 4.0, con 10 puertos USB 3.0.
El sonido está confiado a un chip Realtek ALC898 con audio de alta calidad con SNR de 110dB, y todo ello ensamblado con la Tecnología Ultra Durable™ 5 Plus de GIGABYTE
Muchisimas gracias a Gigabyte por cedernos esta placa Gigabyte Z87X-UD7TH para la review
GIGABYTE Z87X-UD7TH: CARACTERISTICAS TECNICAS
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GIGABYTE Z87X-UD7TH: EMBALAJE EXTERIOR
El embalaje exterior es idéntico al ya visto en otros productos de esta misma gama de Gigabyte. Una caja de cartón negra de considerables dimensiones – incluso dispone de un asa de transporte -. En la parte frontal vemos una pequeña imagen de la placa, junto con el logo del fabricante y modelo, además de algunas de las principales características explicadas con iconos.
Vista superior: vemos el asa de plástico para su transporte, y el logo del fabricante y modelo.

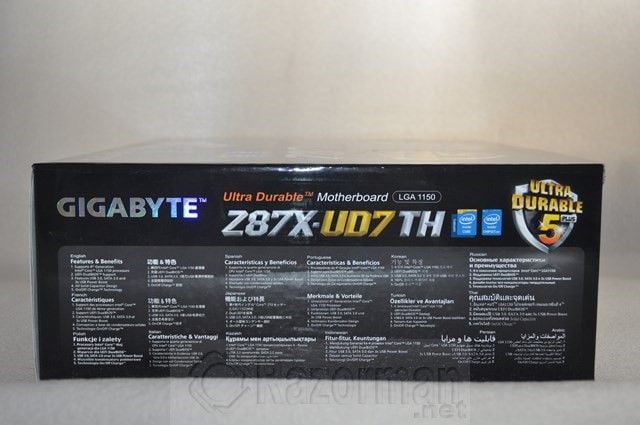

En este otro perfil se han impreso las principales especificaciones de la placa base en varios idiomas, entre ellos el nuestro.

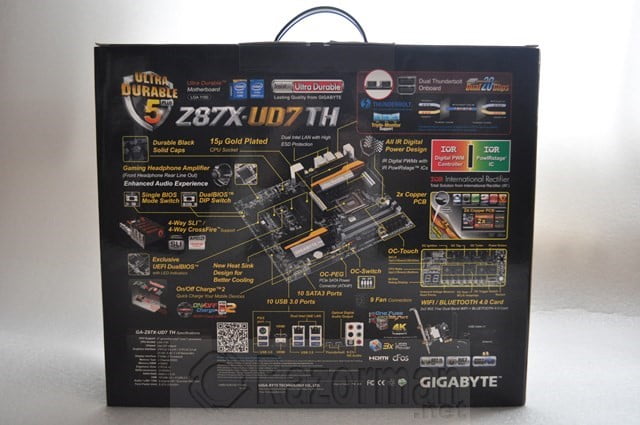

La parte posterior de la caja es la más prolija en explicaciones, pues vemos diseccionada y explicada con detalle todas las partes de la placa base.
GIGABYTE Z87X-UD7TH: INTERIOR Y ACCESORIOS

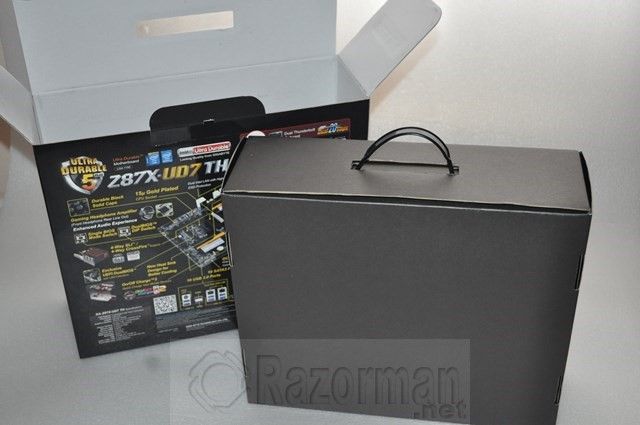

Abrimos la tapa superior del embalaje exterior y vemos que la fuente y sus accesorios vienen colocados a su vez en otra caja de cartón de color negro.
Vista de la caja de cartón que contiene la placa base y sus accesorios.

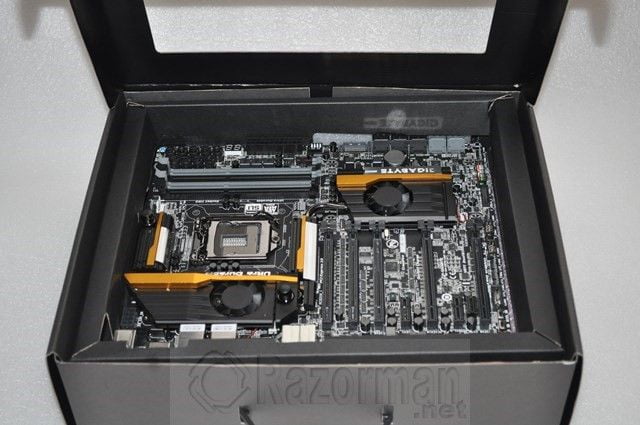

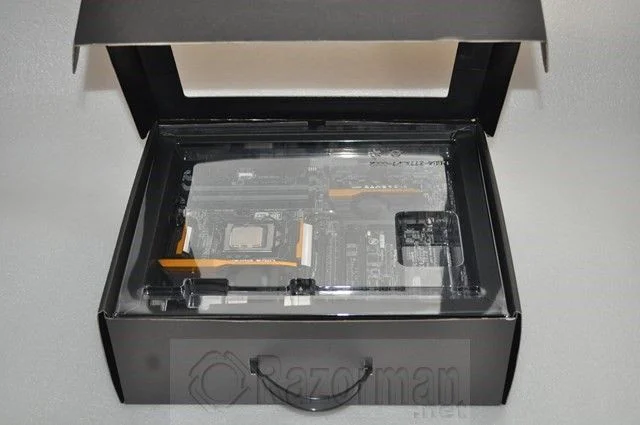

Al abrir esta caja, vemos que la placa base viene protegida por una lámina de plástico transparente.
Detalle de la placa base sin la lámina de plástico protectora.

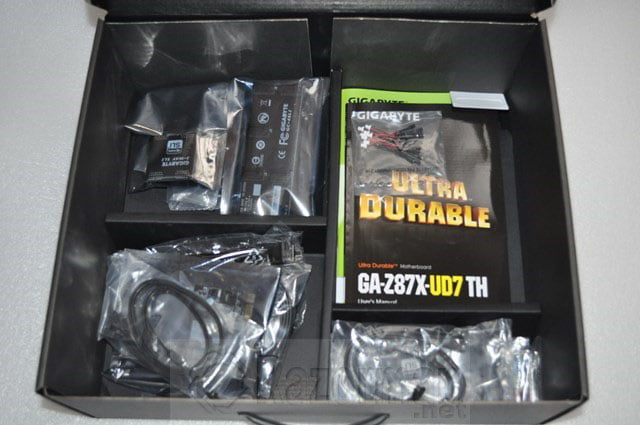

Bajo la placa base encontramos la caja dividida en varios departamentos que incluyen los diversos accesorios colocados.

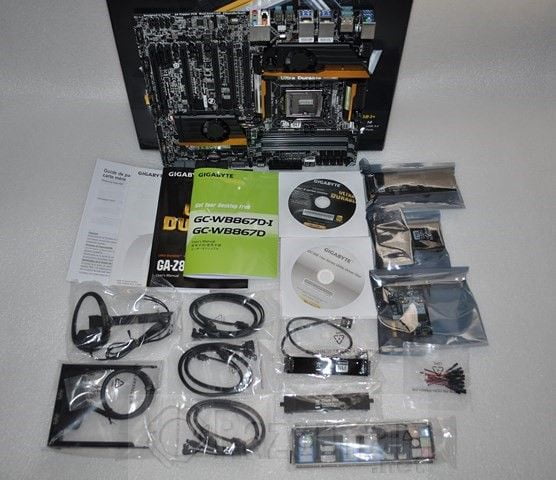

Vista general de la placa base junto con todos los accesorios incluidos, que como vemos en la imagen son numerosísimos!

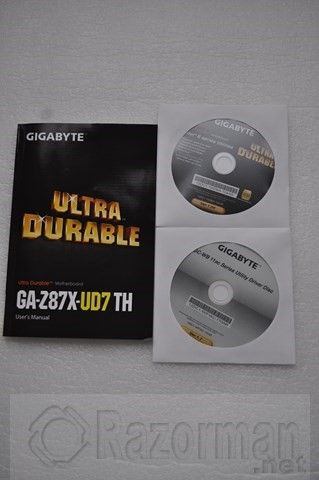

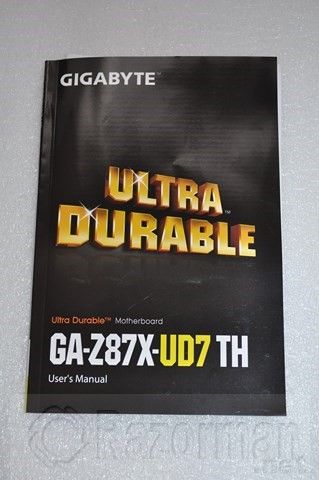

En las imágenes anteriores vemos el Manual de Instrucciones habitual, y tambien el manual de instalacion de los componentes wifi incluidos, junto con los 2 CD de drivers.
Tambien se incluye la Guía Rápida de instalacion.

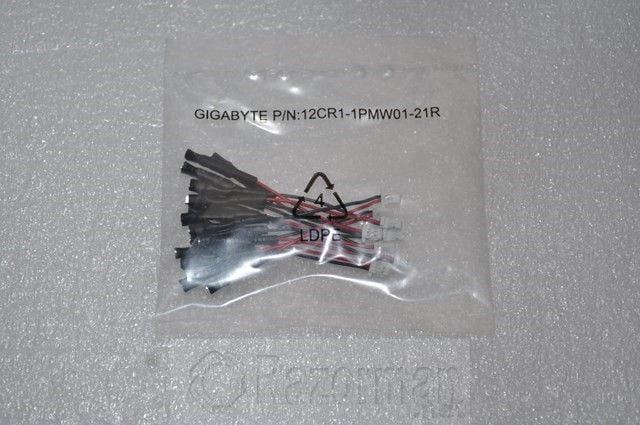

Se incluyen tambien varios cables para comprobar los voltajes de la placa base en el panel OC-Touch

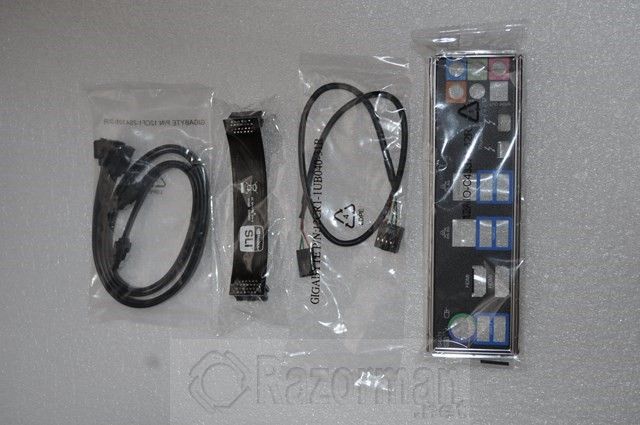

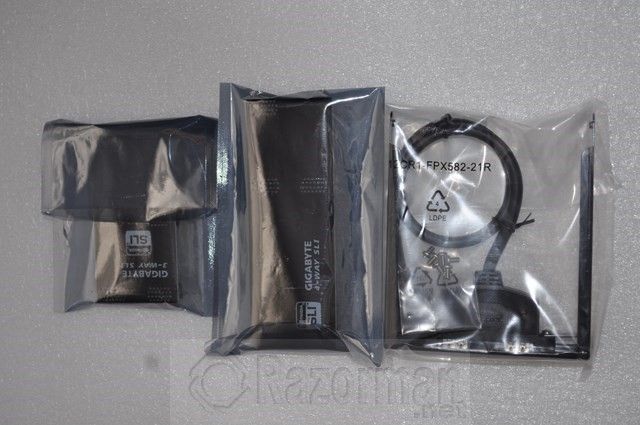

Chapa trasera metálica, puente SLI, Cable USB y varios cables SATA
Mas puentes SLI y conector USB 3.0 externo.

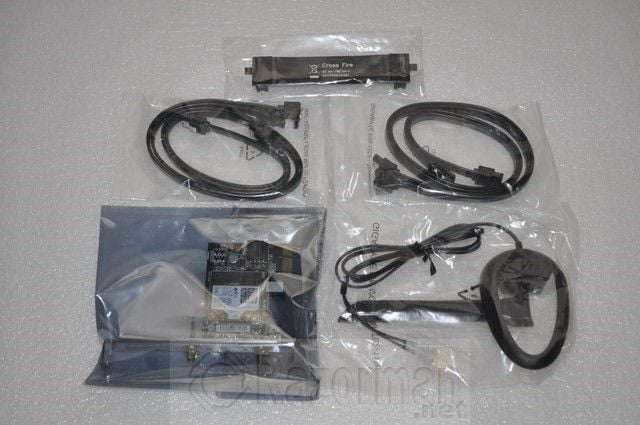

Vista final de antena WIFI, puente CrossFire , cables SATA…
GIGABYTE Z87X-UD7TH EN DETALLE

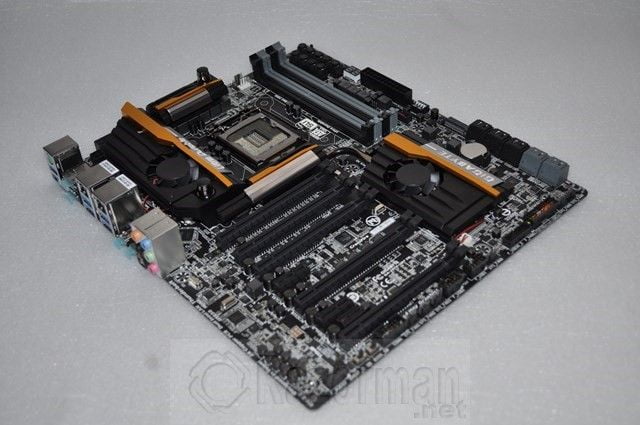

Vista general de la placa base Gigabyte Z87X-UD7TH: en formato E-ATX tiene unas dimensiones de 30,5X26,4cm, dotada con el chipset z87 Express de Intel, y el socket 1150. Vemos el utilizado últimamente PCB negro de Gigabyte, mucho más moderno y elegante que el anterior. La placa base tiene un aspecto realmente espectacular “en vivo”

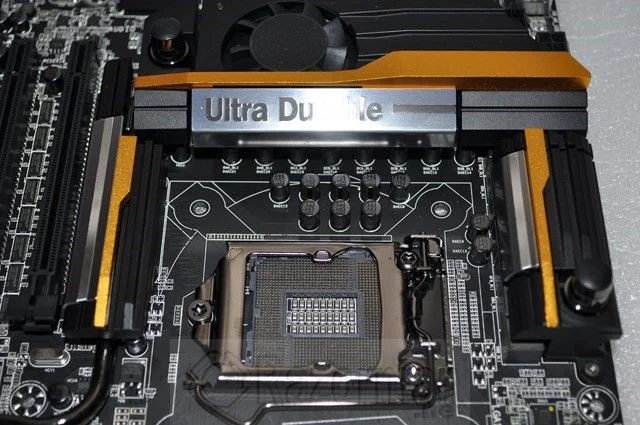

Comenzamos por la zona del socket 1150 para el procesador, vemos alrededor del mismo que todos los VRM pan cubiertos por disipadores de aluminio para su refrigeracion.

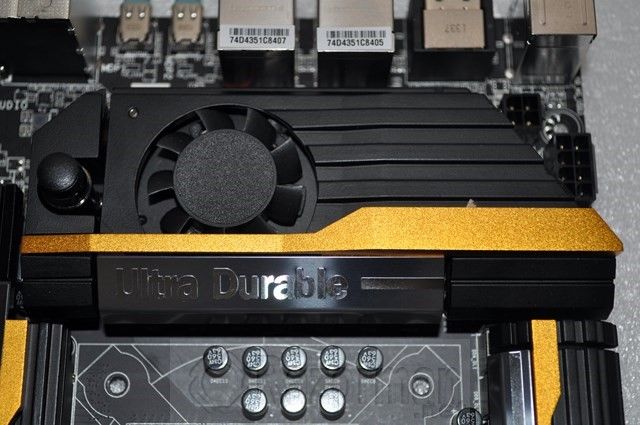

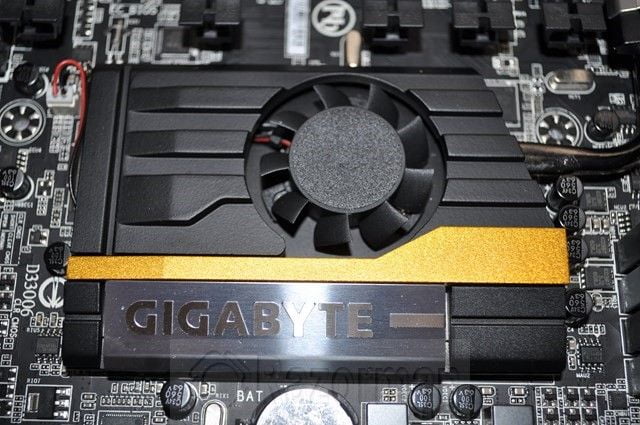

Alguno de ellos inclusive lleva incorporado un minúsculo ventilador para contribuir a una mejor refrigeración. Debido a su tamaño, éstos quedan muy cercanos a la zona del procesador, por lo que puede ser problemática la instalación de coolers de gran tamaño.

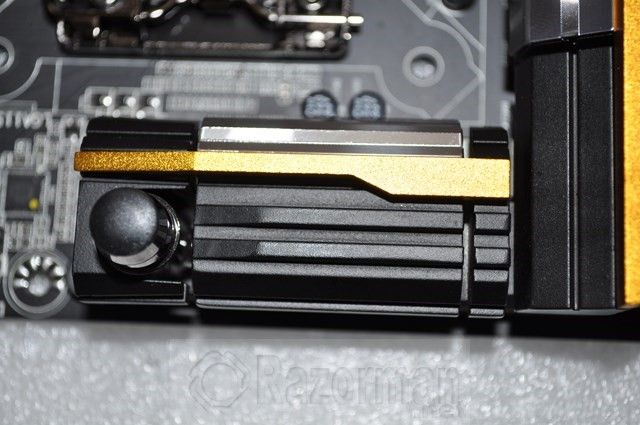

Los disipadores cuentan con unos detalles dorados que los hacen muy llamativos.

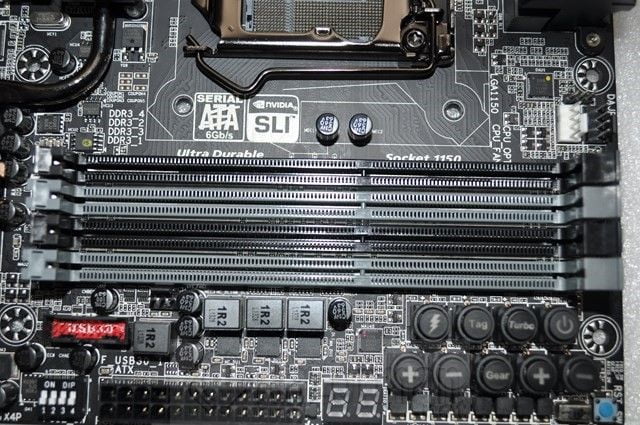

Detalle de los 4 bancos de memoria DDR3: compatible con hasta 32 Gb de ésta

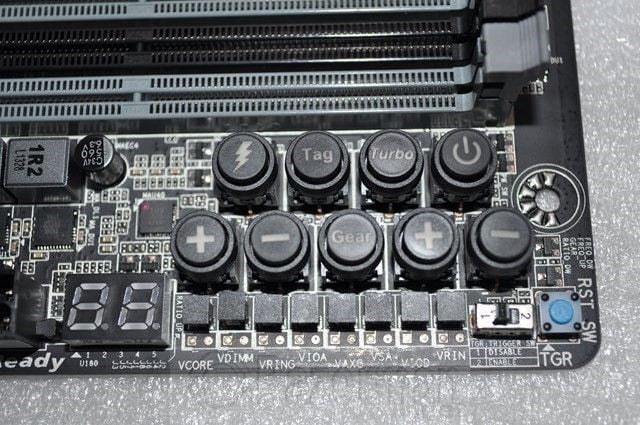

En una esquina de la placa base encontramos los botones de overclock, ideales para realizar overclocking “en caliente” con solo pulsarlos. En el manual de la placa base encontamos la funcion de cada uno de ellos.

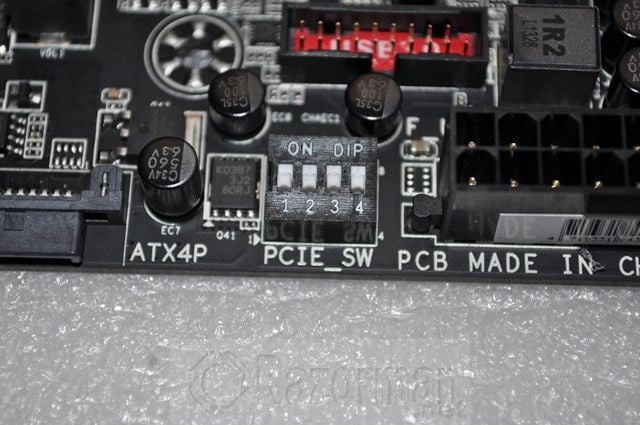

El botón PCIe-Switch permite “apagar” un slot PCI Express determinado.

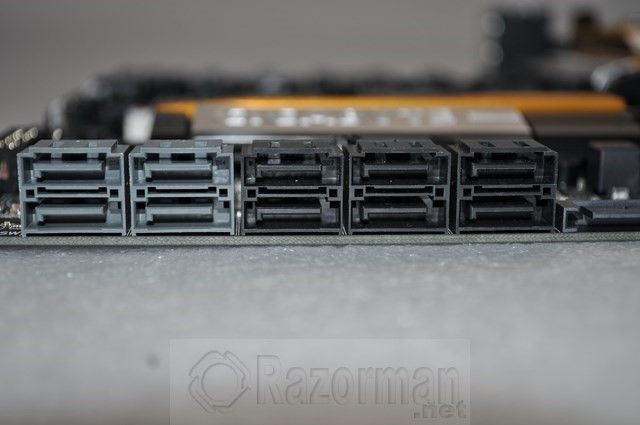

Detalle de los 10 conectores SATA, permiten las operaciones RAID O-RAID 10
El chipset z87 está perfectamente refrigerado por este voluminoso disipador y el ventilador.

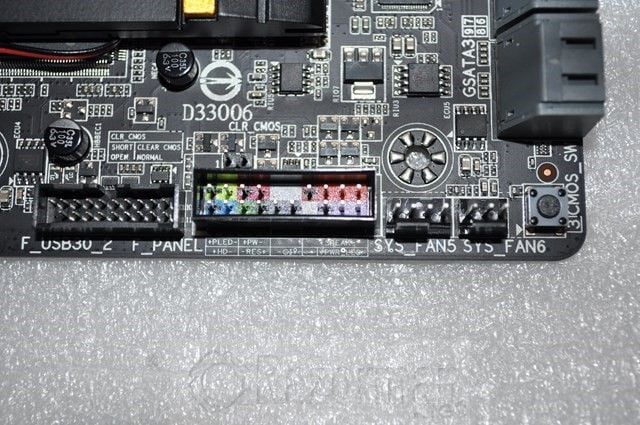

Detalle del conector para el funcionamiento de la caja.

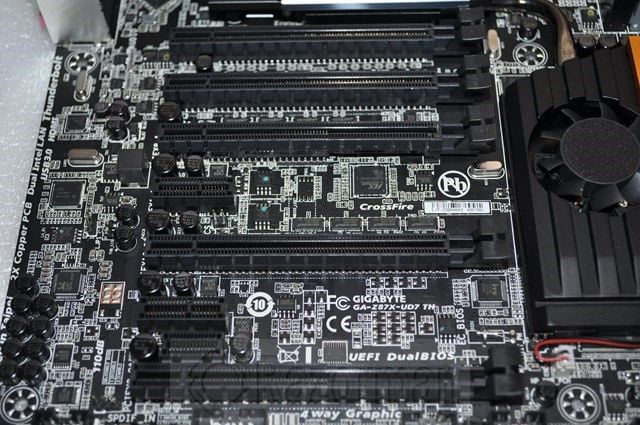

Imagen de los bancos PCI-Express, compatible con hasta PCIEX16

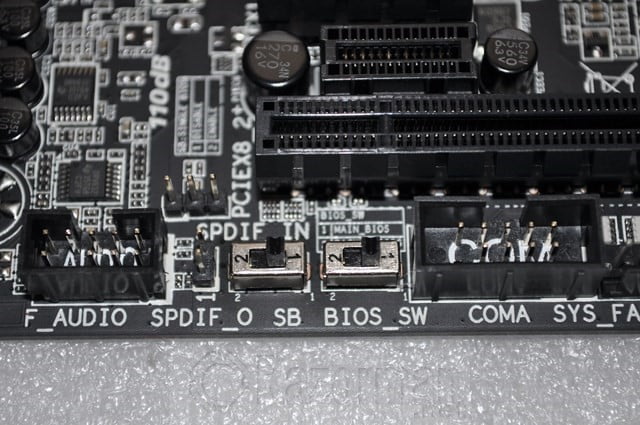

Detalle de los interruptores Bios-Sw que permiten seleccionar una u otra BIOS para realizar labores de overclocking.

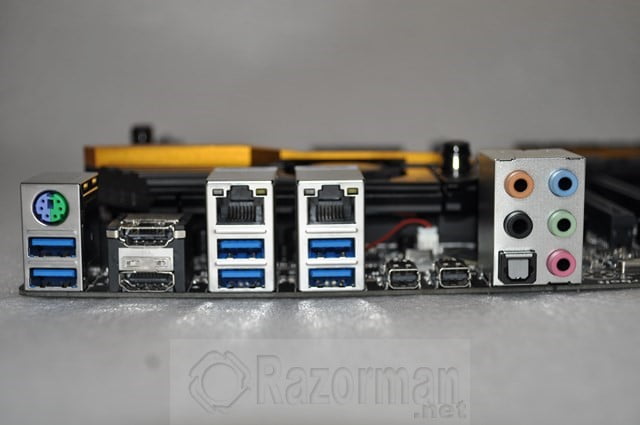

Conectores de la placa base, de izquierda a derecha:
PS2/Raton y 2 puertos USB 3.0 inferiores
Puertos HDMI
2 conectores RJ-45 y bajo ellos 2 puertos USB 3.0
2 puertos Thunderbolt
Altavoz Central/Subwoofer ( Naranja ), Altavoz trasero ( negro ) , salida optida S/PDIF
Entrada Line-In (Azul )
Salida audio ( verde )
Microfono ( rosa )

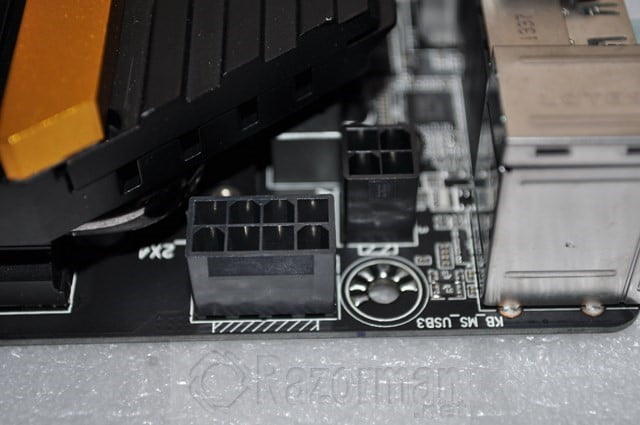

Detalle de los conectores de alimentacion de la CPU de 8 y 4 conexiones
Encontramos tambien el conector CPU_OPT que permite el funcionamiento al máximo del ventilador del disipador de la CPU, ideal para cuando estamos realizando overclocking.

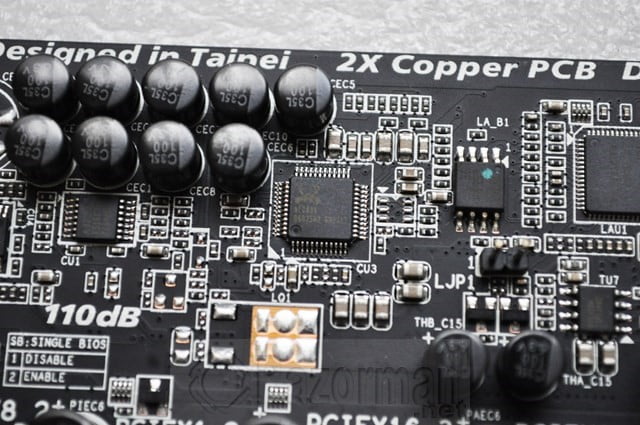

Detalle del chip`de Audio Realtek ALC898 capaz de proporcionar sonido 7.1

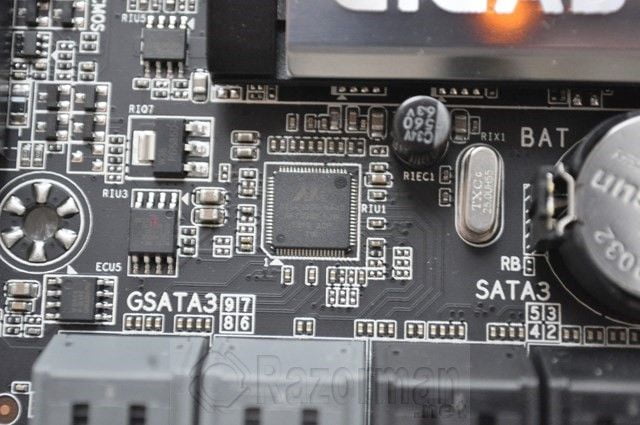

Detalle del chip Marwell 88SE9230, para GSATA3
La parte trasera de la placa es completamente lisa como vemos en la imagen
GIGABYTE Z87X-UD7TH: BIOS

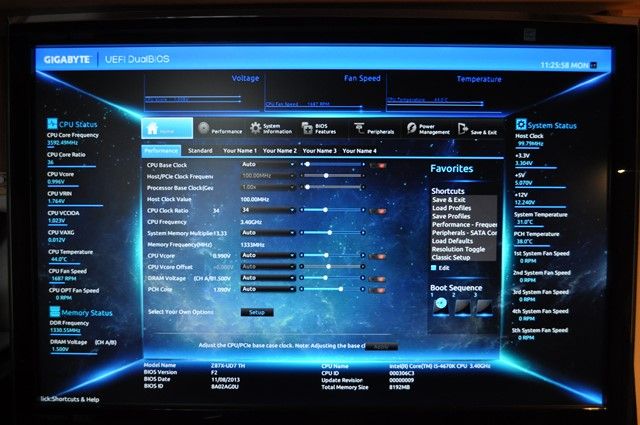

Encontramos la habitual Bios UEFI, la cual es un ejemplo de potencia y claridad, dividiéndose en varios apartados. En la pantalla principal encontramos informacion sobre los principales componentes del equipo, como la CPU y memoria.

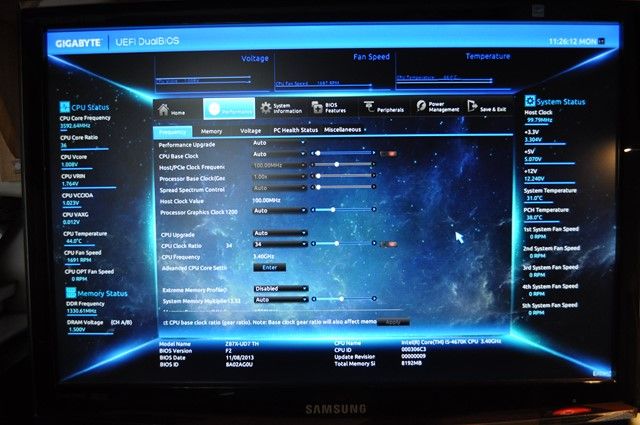

En Frequency-Performance, podremos variar fácilmente desplazando el cursor la velocidad de la CPU.
En Performance-Memory, tambien podremos aumentar la velocidad de la memoria del mismo modo.

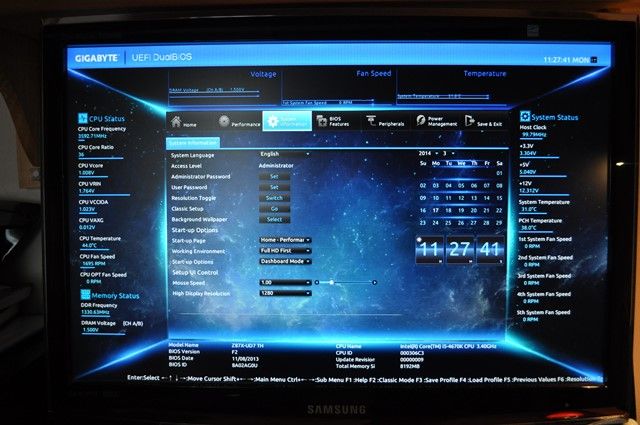

En System-Informtion, tenemos informacion sobre nuestro nivel de Administrador-fecha, etc…
En Bios-Features, tenemos informacion acerca de si aparece o no el logo de Gigabyte al inicio, Virtualizacion de Intel, etc…

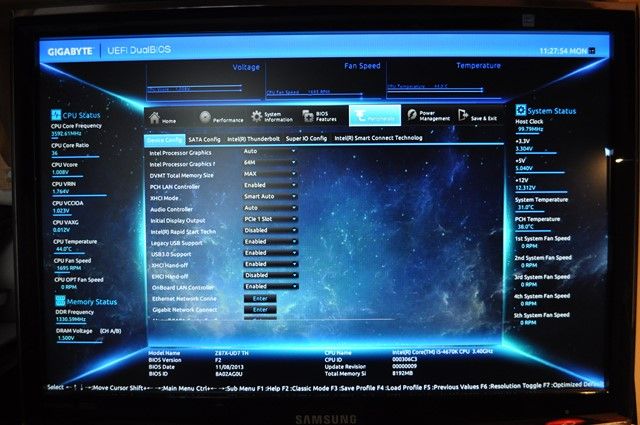

En Peripherals, tenemos un compendio de todos los periféricos conectados a la placa base.

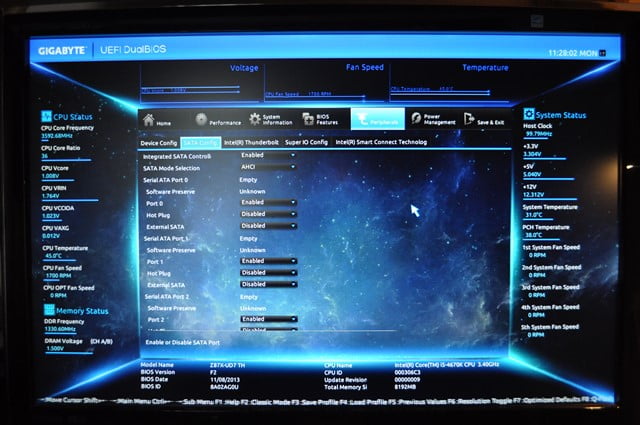

Nos detenemos en Peripherals- SATA Configuration, donde vemos informacion sobre el modo SATA de conexion del disco duro, etc..

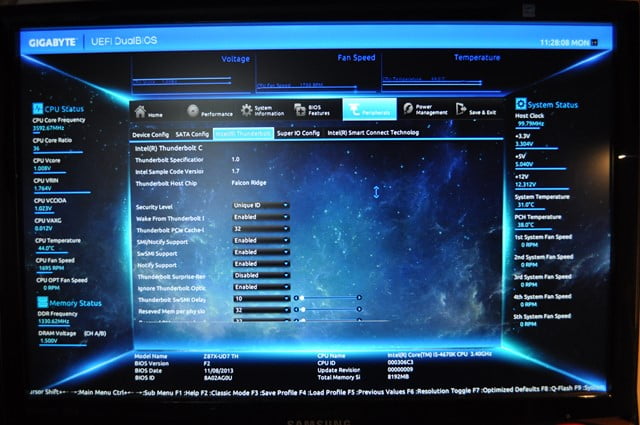

Disponemos tambien informacion acerca de la conexion Thunderbolt de la placa base.

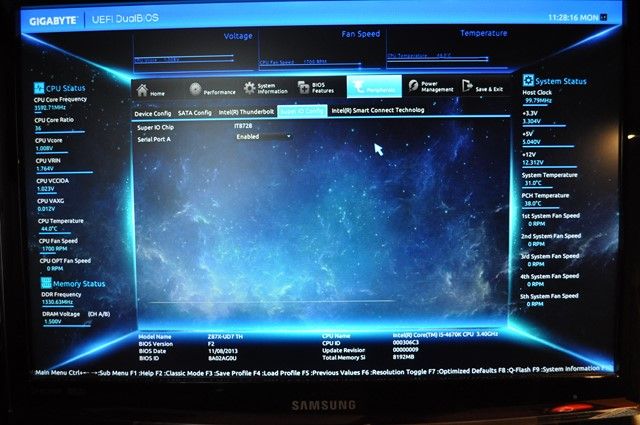

Tambien podemos consultar si tenemos activado el chip IT8728, encargado de controlar los procesos de E/S

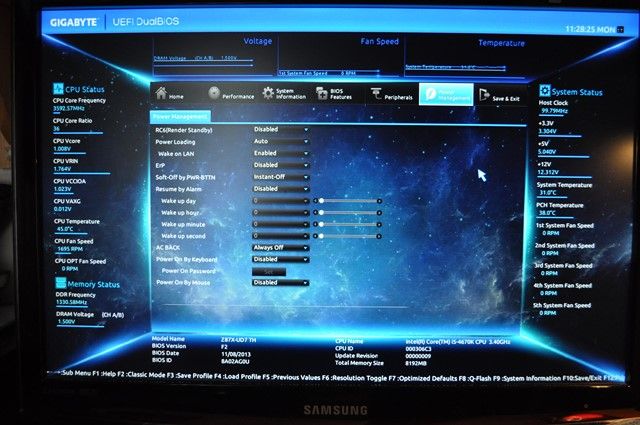

Por último nos detenemos en Power Management, con informacion acerca de la suspensión y activacion del equipo.
GIGABYTE Z87X-UD7TH: SOFTWARE

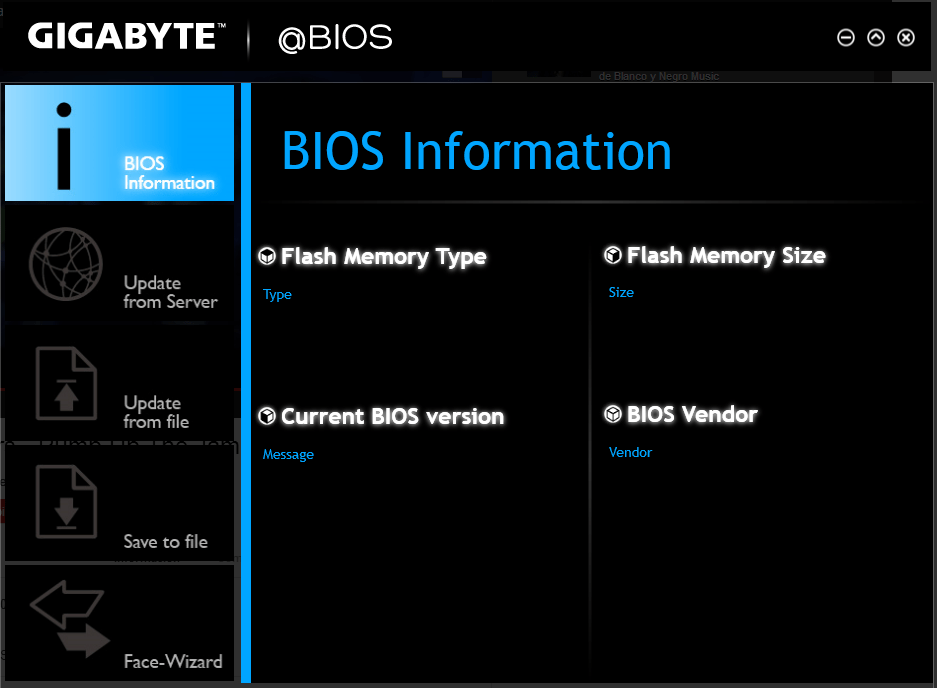

La serie 8 de placas de Gigabyte trae un software muy similar, ya visto en otros modelos . Desde la aplicacion principal Gigabyte Xpress Install :
instalaremos todos los drivers de la placa base, y despues lanzaremos estas apps desde Appcenter:
GIGABYTE Z87X-UD7TH: PRUEBAS DE RENDIMIENTO

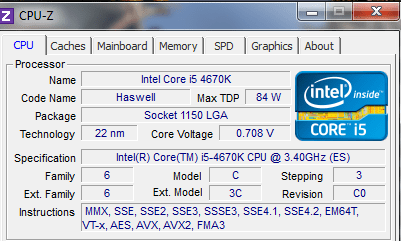

El Equipo de pruebas está formado por estos componentes
- Placa base Gigabyte Z87X-UD7TH
- Disco SSD OCZ 120 Gb
- Tarjeta Gráfica AMD RADEON HD 7850
- COOLER MASTER HYPER 103
- 2X4 GB KINGSTON HYPER X 1600 MHZ
PCMARK8

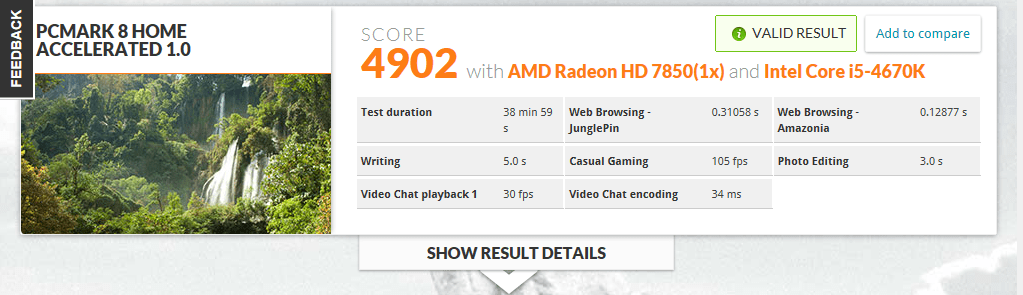

En la primera captura vemos el resultado que obtuvimos con el procesador y esta placa base ejecutando este bench:
En este exigente y largo test, obtuvimos una puntuacion final de 4902 puntos, un buen resultado, comparándolo por ejemplo con el obtenido con un procesador AMD-A10-6700, éste último obtuvo 4116 puntos.
3D MARK13
En esta captura vemos el resultado:

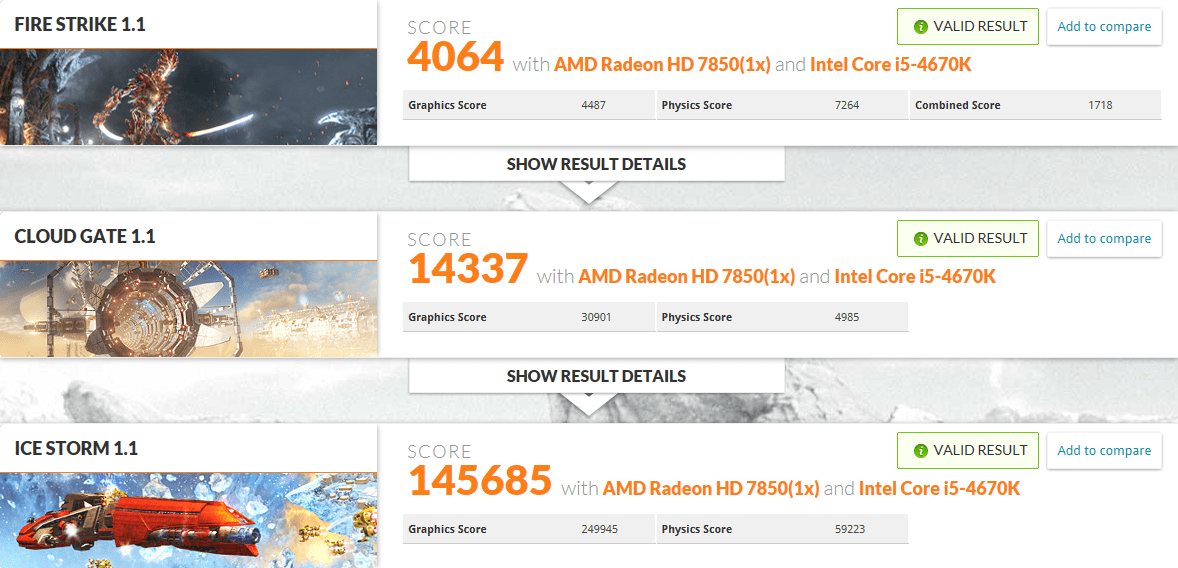

Excelentes los resultados, comparándolos con el procesador de AMD, en FireStrike 1.1 , con el procesador de Intel obtuvimos 4064 puntos (3909 en el caso de AMD ), en el bench Cloud Gate 1.1, 14337 puntos ( 10734 con el AMD ) y 145685 en Ice Storm 1.1 ( 54772 con el AMD ) por lo que vemos que triplica el resultado
3DMARK VANTAGE

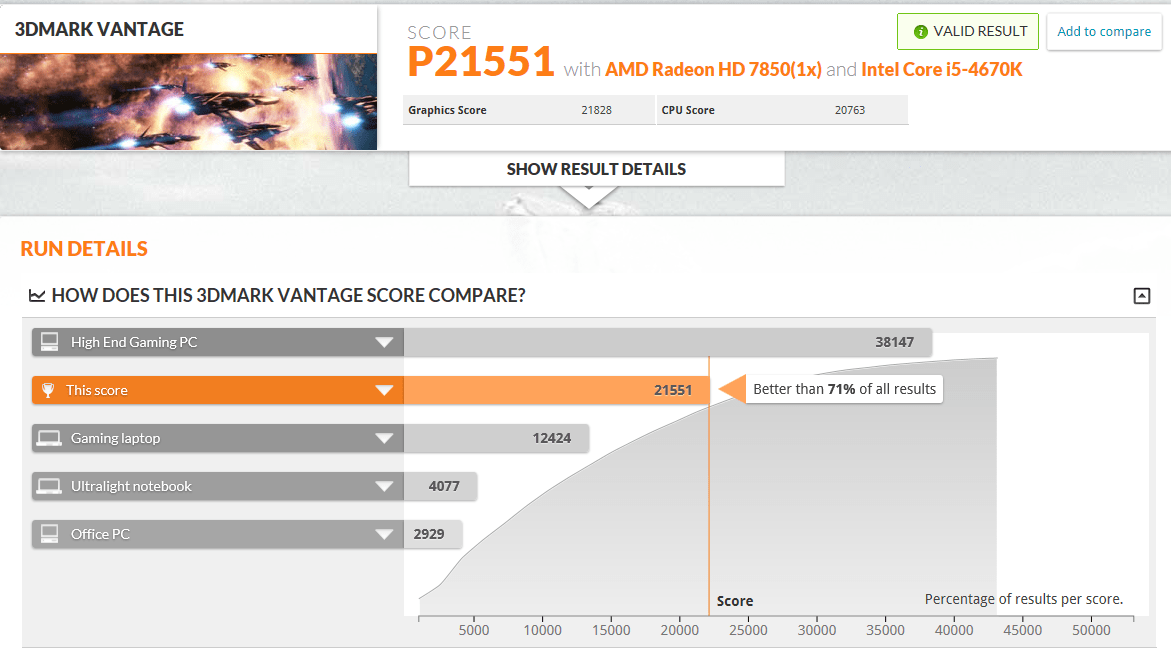

Obtuvimos nada menos que 21551 puntos, comparandolo con la propuesta de AMD, en cuyo momento obtuvimos 15916, la diferencia prestacional es muy notable.
UNIGINE HEAVEN
En este bench, obtuvimos unos escasos 16 fps mínimos y unos máximos de 93 fps, no es muy representativo, pues influye mucho la potencia de la tarjeta gráfica, en este caso de tipo bajo-medio.
GIGABYTE Z87X-UD7TH: CONCLUSIONES FINALES Y PUNTUACION

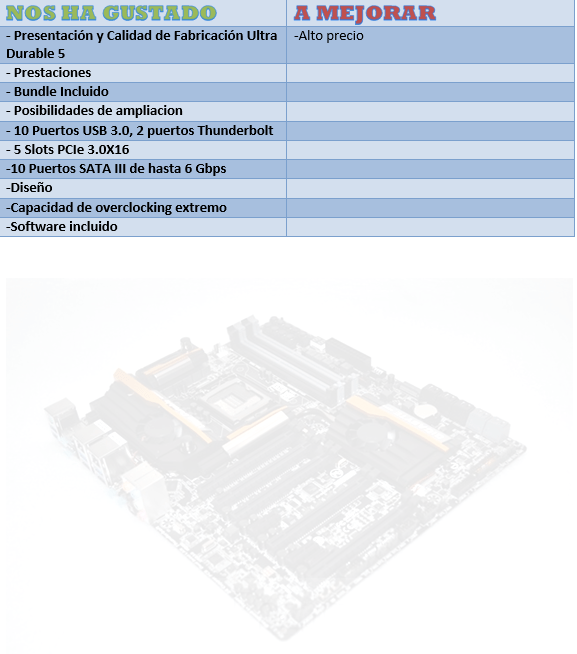

[taq_review]
La nueva placa base Gigabyte Z87X-UD7TH se erige por méritos propios en el buque insignia del fabricante en cuanto a socket LGA 1150.
Gigabyte ha hecho un derroche de tecnología en esta placa base, no echarás en falta detalle alguno: nada menos que 5 slots PCIe 3.0X16, 10 puertos SATA III de hasta 6 GBps, Bluetooth 4.0, un chip de sonido firmado por Realtek con capacidades 7.1 y Creative X-FI Xtreme Fidelity, 10 puertos USB 3.0 2 puertos de alta velocidad Thunderbolt, y para los más jugones soporte Crossfire/SLI-4 y todo ello con la calidad de construccion Ultra Durable 5 ( la más alta ) firmada por Gigabyte.
No nos podemos dejar en el tintero las extraordinarias capacidades de overclocking de la placa, comenzando por su estupenda Bios UEFI con la que hasta los usuarios más profanos en la materia podrán realizar sus pimeros “pinitos” en este tema, gracias a su intuitiva interfaz.
Tampoco los usuarios más exigente echarán en falta función alguna de overclocking, pues incluso la placa base cuenta con teclas específicas de overclocking, e incluso pueden utilizar una de las BIOS para funciones específicas.
El único pero que hemos encontrado en la placa es su alto precio, sobre los 400 euros y fuera del alcance por desgracia de la mayoría de los usuarios.
PREMIO CALIDAD ORO
