Hoy analizamos una de las placas base más atractivas sin duda visualmente con el socket Z590, la Gigabyte Z590 Vision G, con un llamativo PCB en color negro contrastando con el color blanco empleado en los disipadores VRM, M2 y chipset.
Muchísimas gracias a Gigabyte por enviarnos la placa base Gigabyte Z590 Vision G para esta review
GIGABYTE Z590 VISION G: CARACTERISTICAS TECNICAS
| PROCESADORES SOPORTADOS |
|
| MEMORIA SOPORTADA |
|
| AUDIO |
|
| LAN | Intel® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit) |
| ZOCALOS EXPANSION |
|
| INTERFAZ ALMACENAMIENTO |
Soporta RAID 0, RAID 1, RAID 5, y RAID 10 CPU
Chipset
|
| CONECTORES TRASEROS |
|
| BIOS |
|
| FORMATO | Factor de forma ATX, 30.5cm x 24.4cm |
[nextpage title= «GIGABYTE Z590 VISION G: UNBOXING Y ACCESORIOS»]
La parte frontal del embalaje es muy sencilla, donde solo encontramos el logo de Gigabyte y el modelo en color gris, y dos iconos de los procesadores soportados.
En la zona trasera encontramos información más completa, con varias imágenes de algunas zonas de la placa base.

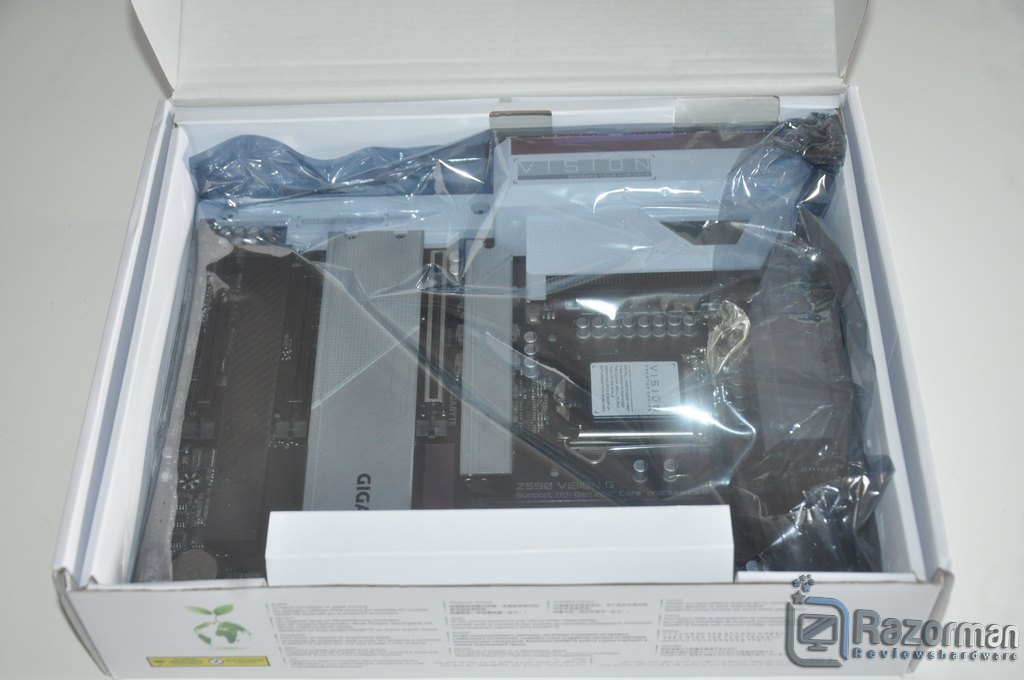

Interiormente este embalaje se ha dividido en dos compartimentos: en la zona superior encontramos la placa base protegida por una bolsa semi-transparente antiestática y debajo de ella le sirve de soporte una lámina de cartón.
En la imagen vemos todos los accesorios incluidos:
- Manual de instrucciones
- DVD con apps y drivers
- 4 cables SATA 6 Gbps
- Tornillos para la instalacino de unidades M2.
- Cable sonda de temperatura.
[nextpage title= «GIGABYTE Z590 VISION G: DISEÑO»]

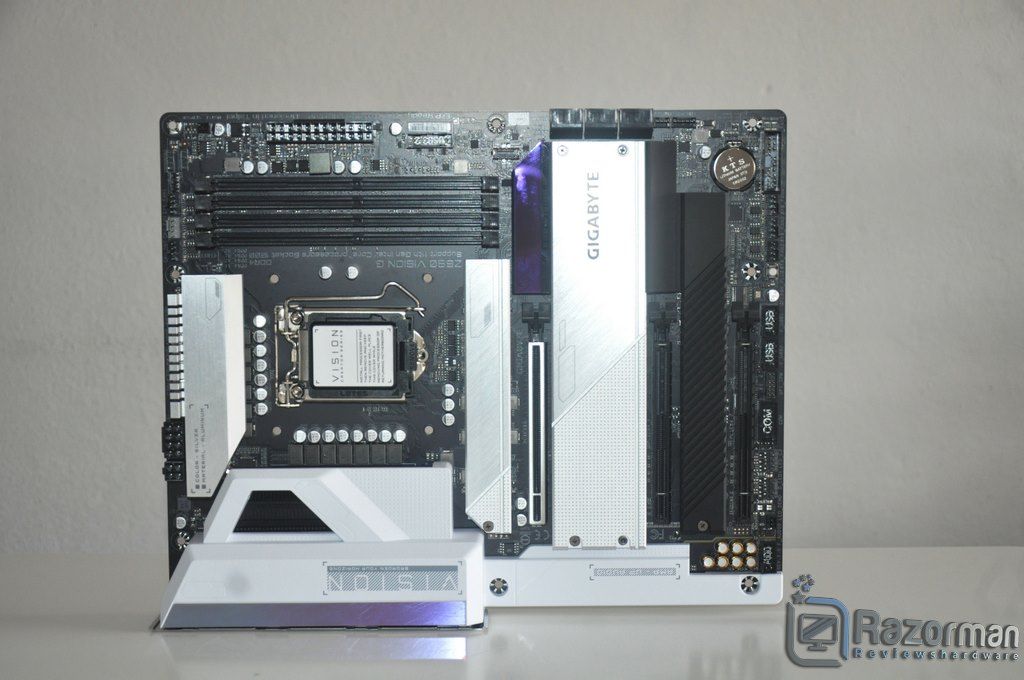

El modelo Z590 Vision se presenta en formato ATX – el analizado – y otro formato Mini-ITX. Realmente es una placa base realmente muy llamativa, combinando a la perfección el PCB negro con el plástico blanco que cubre las conexiones traseras de la propia placa y tomando continuación hacia la zona inferior de la placa base junto al chip de sonido.

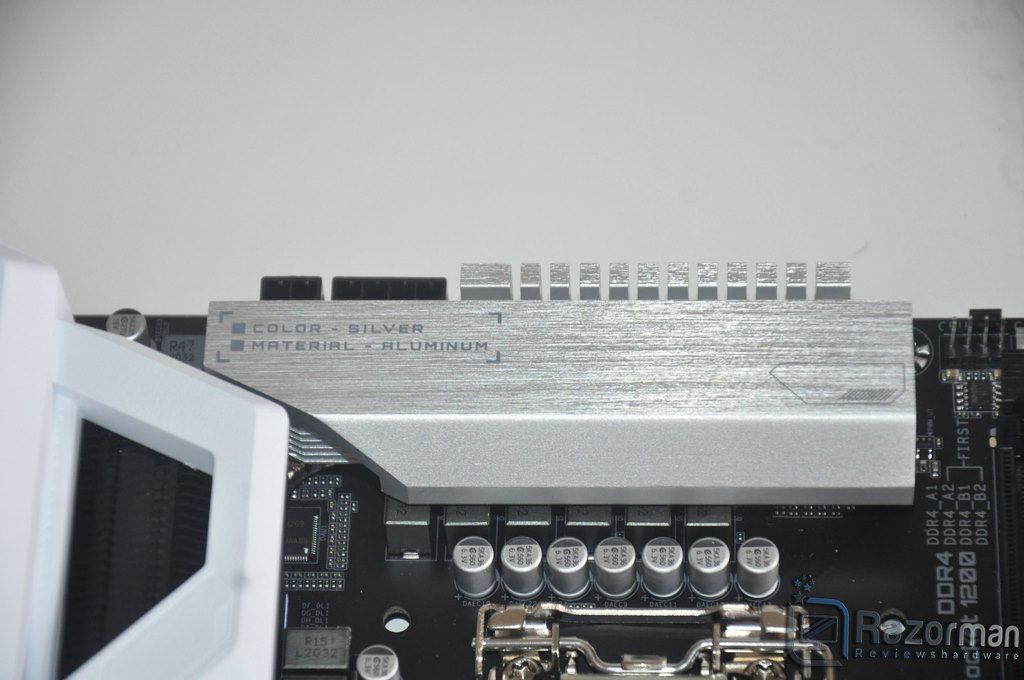

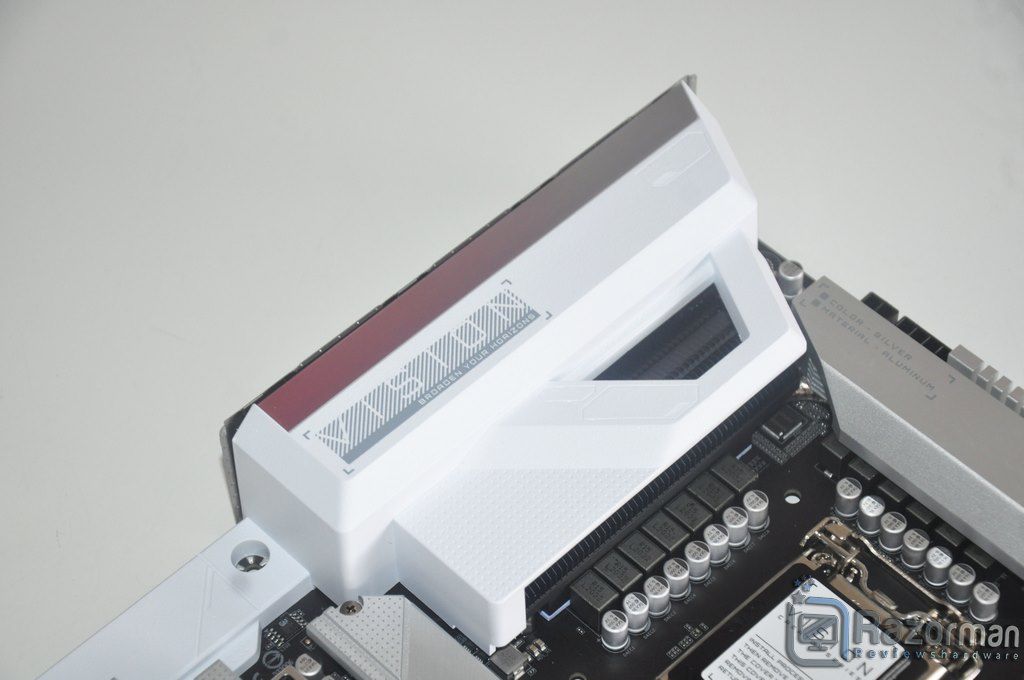

El disipador de los VRM queda oculto por la tapa de plástico que vemos en la imagen, donde se ha impreso la incripción VISION relativa a la gama a la cual pertenece la placa. Ambos disipadores van conectados mediante un heatpipe de cobre y con almohadillas térmicas para refrigerar tanto los Mosfets como los chokes. El disipador de menor tamaño cuenta con una tapa de aluminio anodizado como vemos en la imagen.

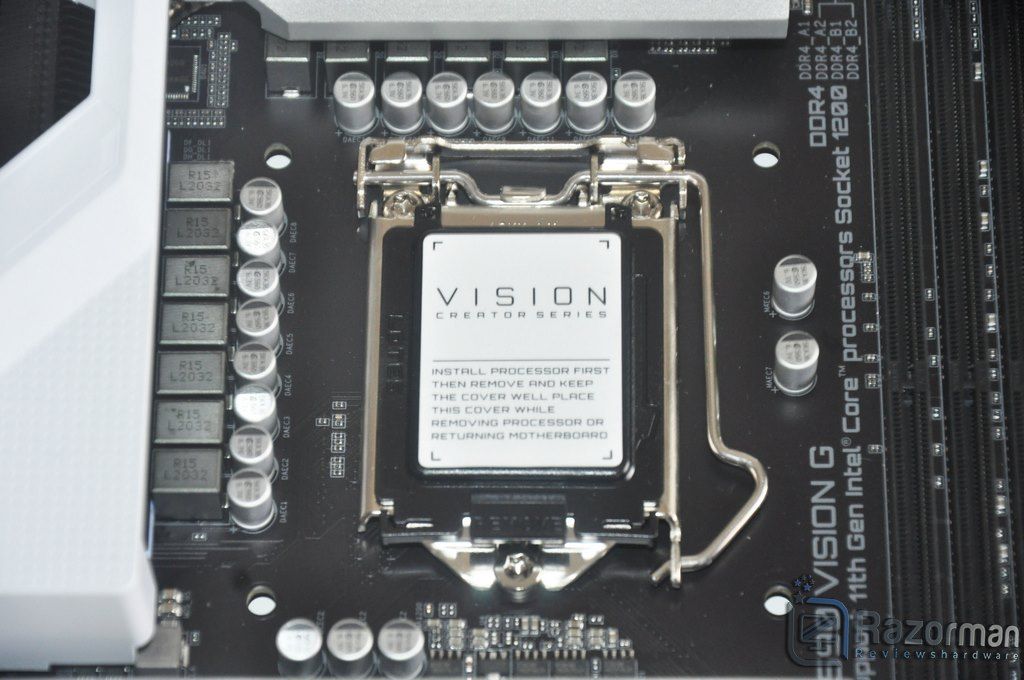

En cuanto a las características del VRM, éste cuenta con 13 fases de alimentación, con una potencia nominal de 50A

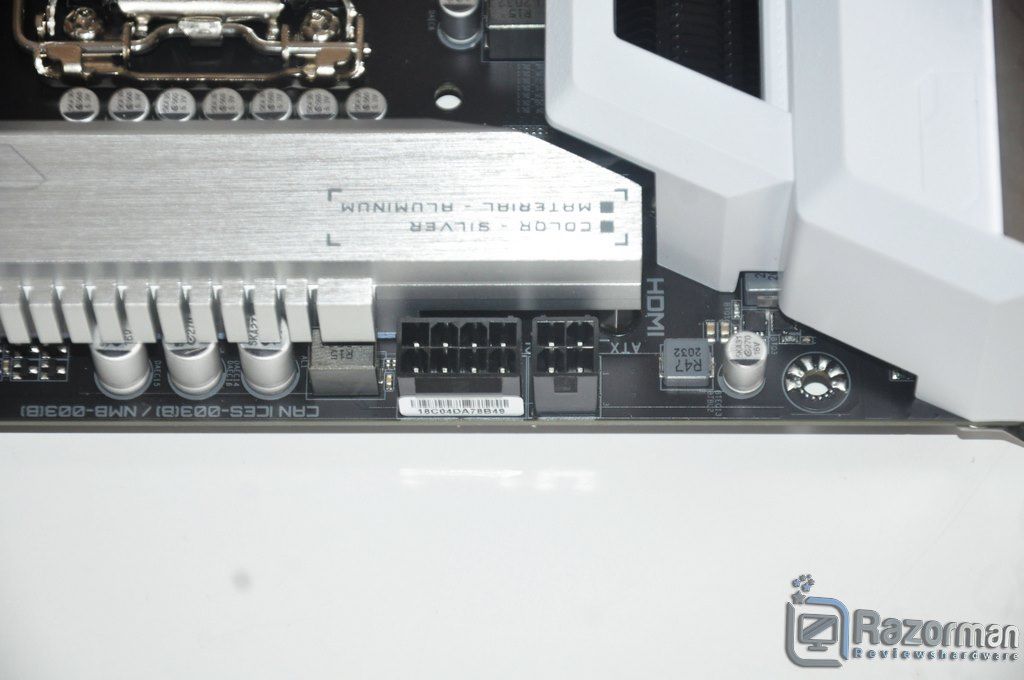

Encargado de suministrar la energía necesaria a los potentes y tragones procesadores Intel de 11 Generación encontramos un conector de 8 pines apoyado por otro de 4 pines.
El chipset Z590 es capaz de manejar estos procesadores:
- 11 Generacion Intel® Core™ i9 / Intel® Core™ i7 / Intel® Core™ i5
- 10 Generacion Intel® Core™ i9 / Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron®

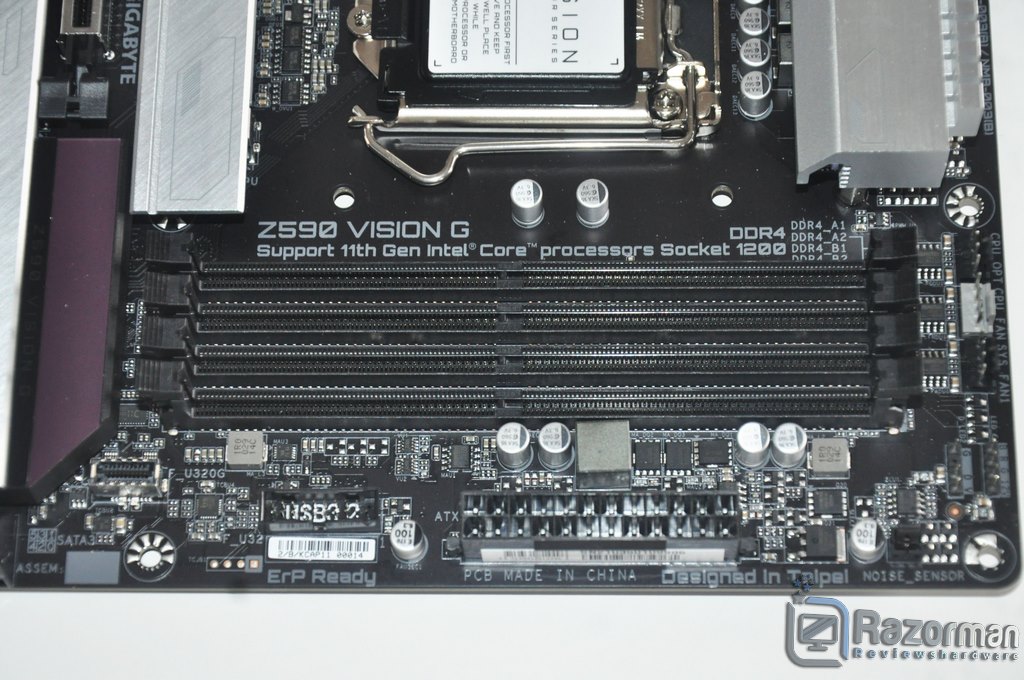

El apartado de la memoria está muy bien resuelto, pues cuenta con una arquitectura Dual-Channel, con soporte para memoria no regristrada y soporte para memoria Extreme Memory Profie (XMP), con un total de 128 GB.
En caso de instalar un procesador de 11 Generación, tendremos soporte para memoria DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 Mhz
Mientras que si instalamos un procesador Intel de 10 Generación tenemos soporte memoria DDR4 2933/2666/2400/2133 MHz

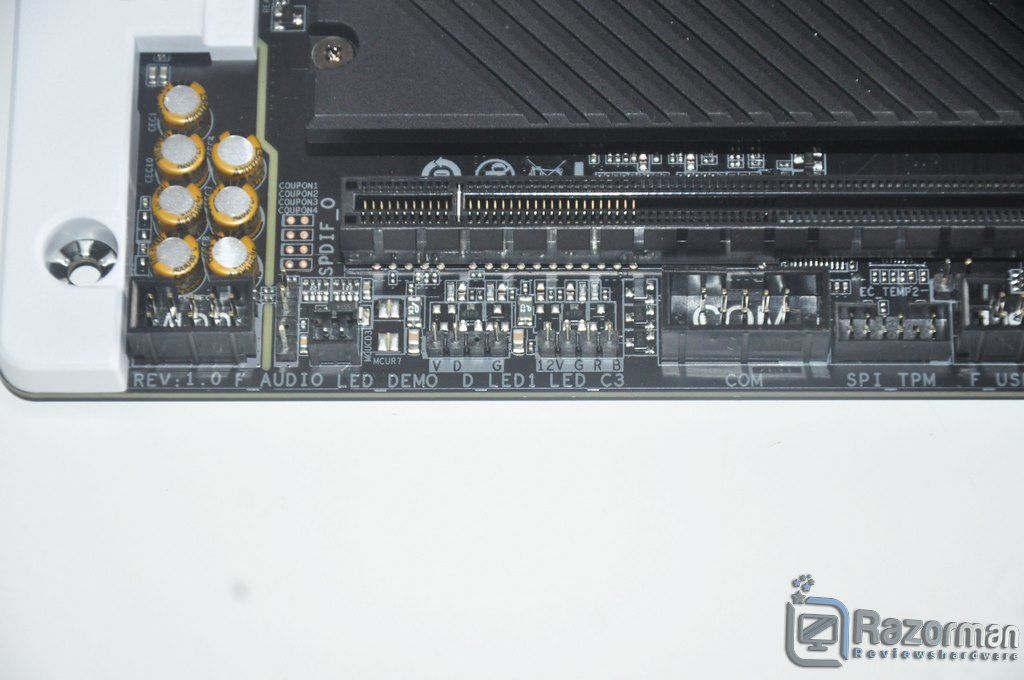

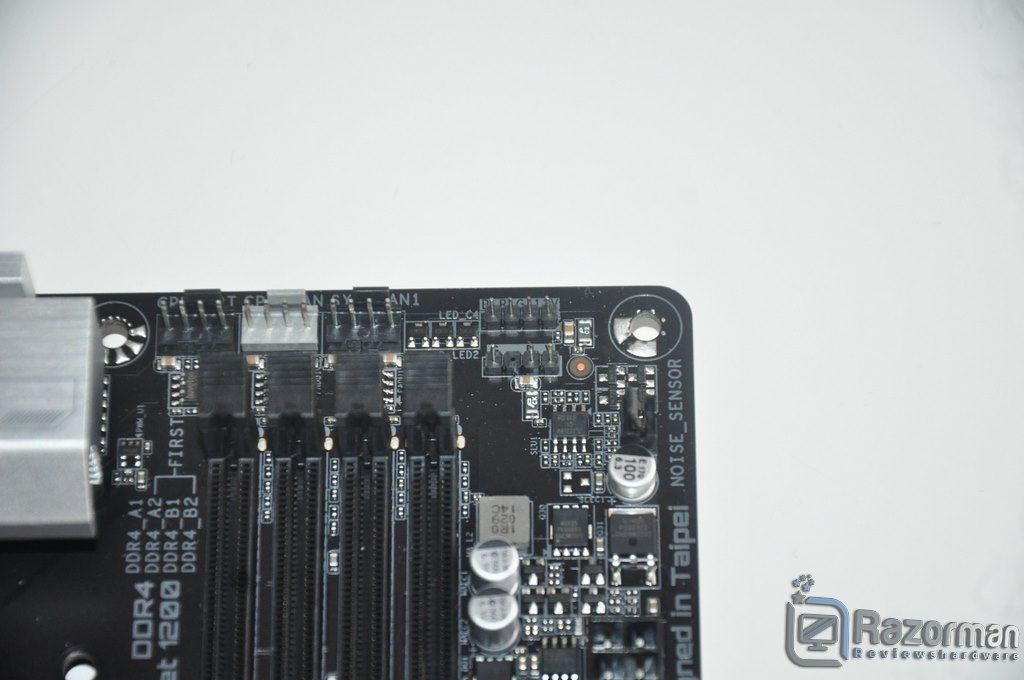

La iluminación no será un problema, aunque la placa no dispone de iluminación propia. Dispone de 2 cabeceras ARGB y otras 2 cabeceras RGB

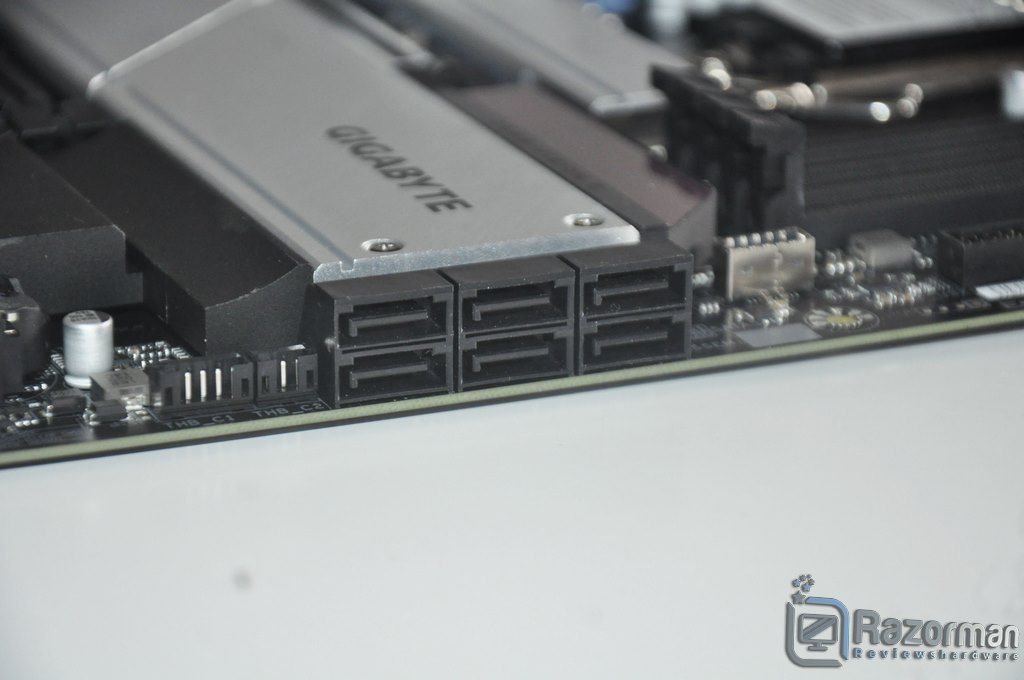

Dispone también de 6 conectores SATA III a 6Gbps que permiten configuraciones RAID 0, 1, 5 y 10

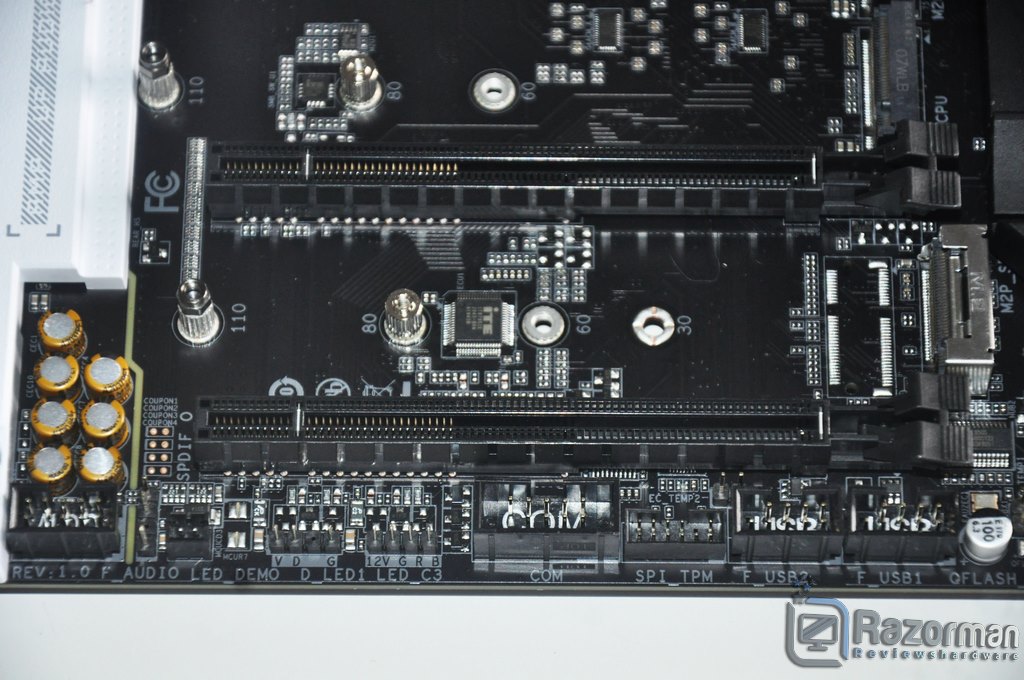

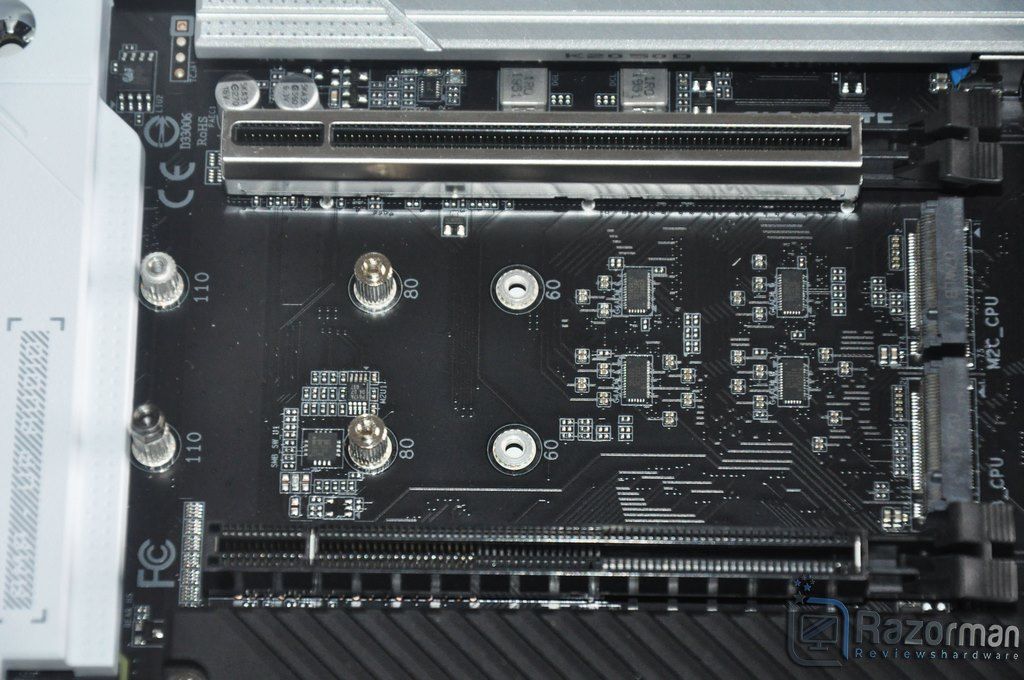

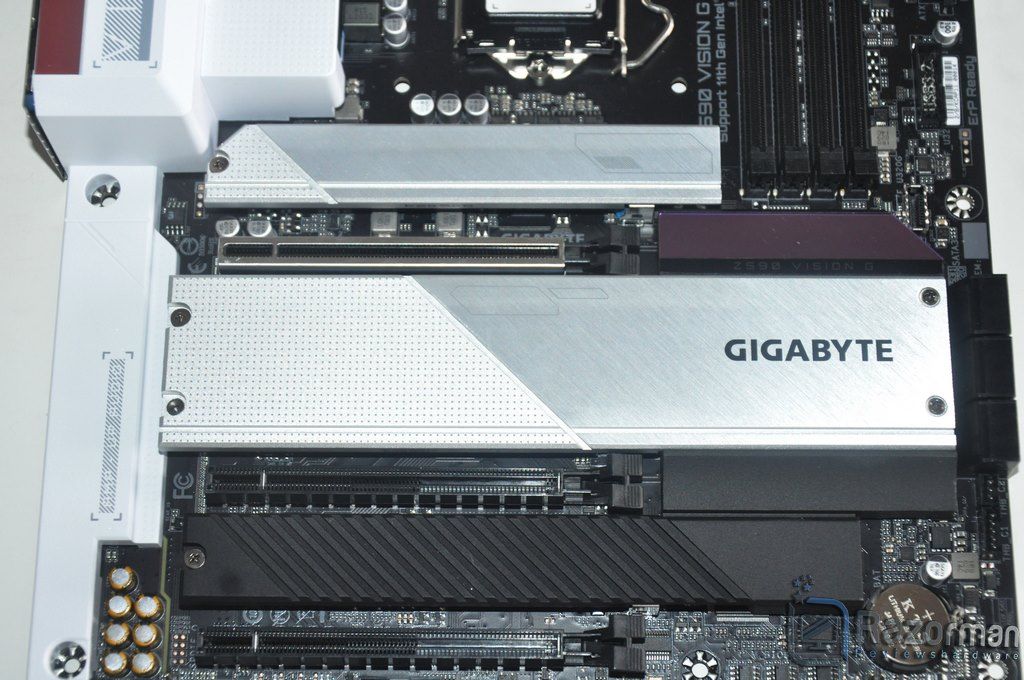

Increible lo bien resuelto que está el apartado de almacenamiento con unidades M2, con tamaños 2260, 2280 y 22110, con el siguiente diagrama de funcionamiento:
- La primera ranura, M2A_CPU, conectada a los 4 carriles PCIe 4.0 de los procesadores Intel de 11º Generación, sin compartir bus y en exclusiva para estos procesadores.
- Las ranuras, M2B_CPU y M2C_CPU conectadas a los carriles de la CPU, compartiendo bus con la ranura PCIe principal, pudiendo funcionar en modo PCIe 4.0 – Intel 11 Generación y modo PCIe 3.0 – Intel 10 Generación, funcionando a 8X.
- La última ranura M2P_SB conectada a 4 carriles PCIe 3.0 del chipset Z590, compartiendo bus con el puerto SATA 1, quedando éste inhabilitado si conectamos un SSD SATA a la ranura M.2.

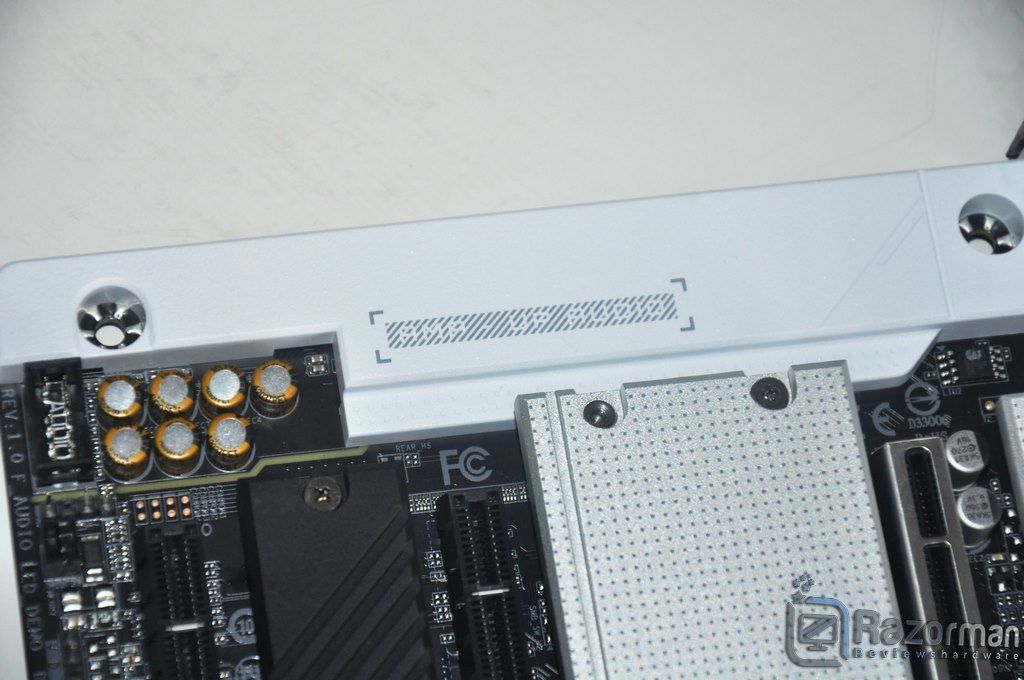

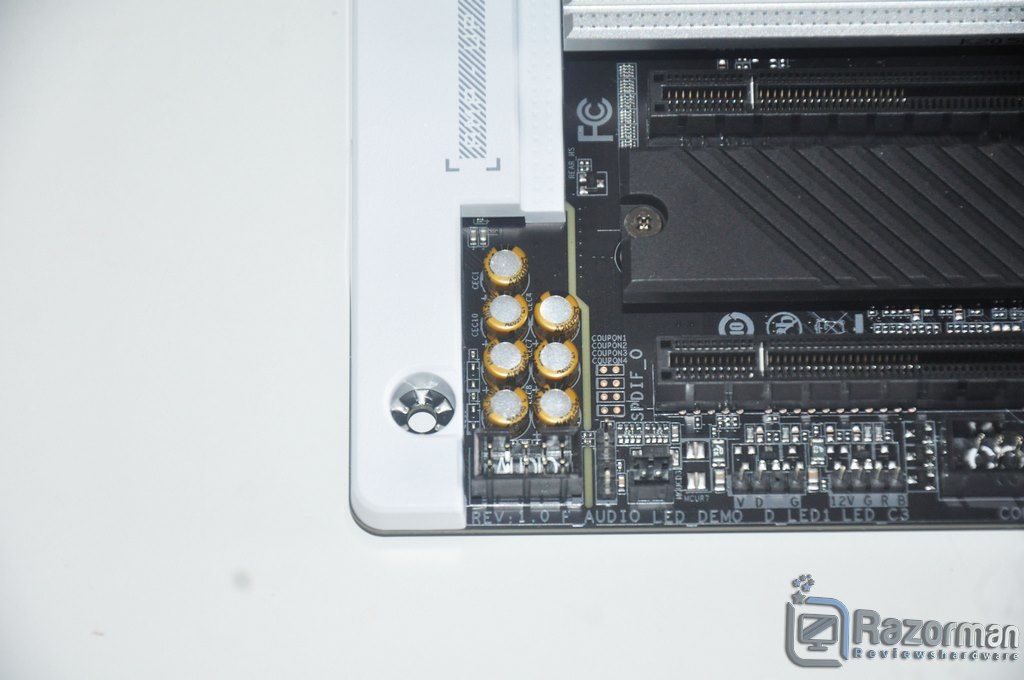

El sonido está confiado a un chip Realtek ALC4080 casi tope de gama – sólo superado por el chip 4098 – con capacidad 7.1 de alta definnición y salida S/PDIF y conectores Jack en placa base. Como buen chip de sonido de gama alta, los condensadores son japoneses.

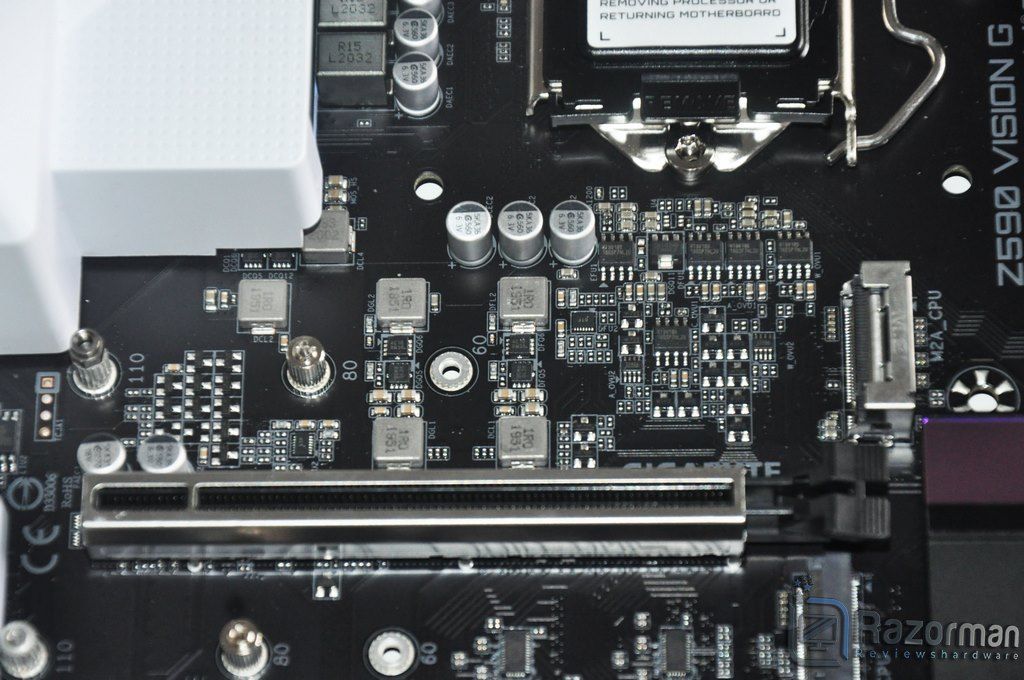

Veamos las posibilidades de los carriles PCIe de la placa, con 3 carriles:
- La ranura PCIex16 principal, está conectada a los carriles de la CPU, funcionando en modo 4.0 con las CPU Intel de 11 Generación y con los Comet Lake de la generación anterior en modo 3.0, compartiendo carriles con las ranuras M2B_CPU y M2C_CPU, por lo que hay que tener en cuenta esta característica y tener presenta que la capacidad se limitará a 8X cuando alguna o las 2 ranuras conectadas a este carril estén ocupadas.
- Las siguientes ranuras: PCIEX4_1 y PCIEX4_2 están conectadas al chipset, compartiendo entonces el mismo bus, funcionando a 3.0 a velocidad x4.
Por último, señalar que sólo se admite AMD CrossFireX de 2 vías.

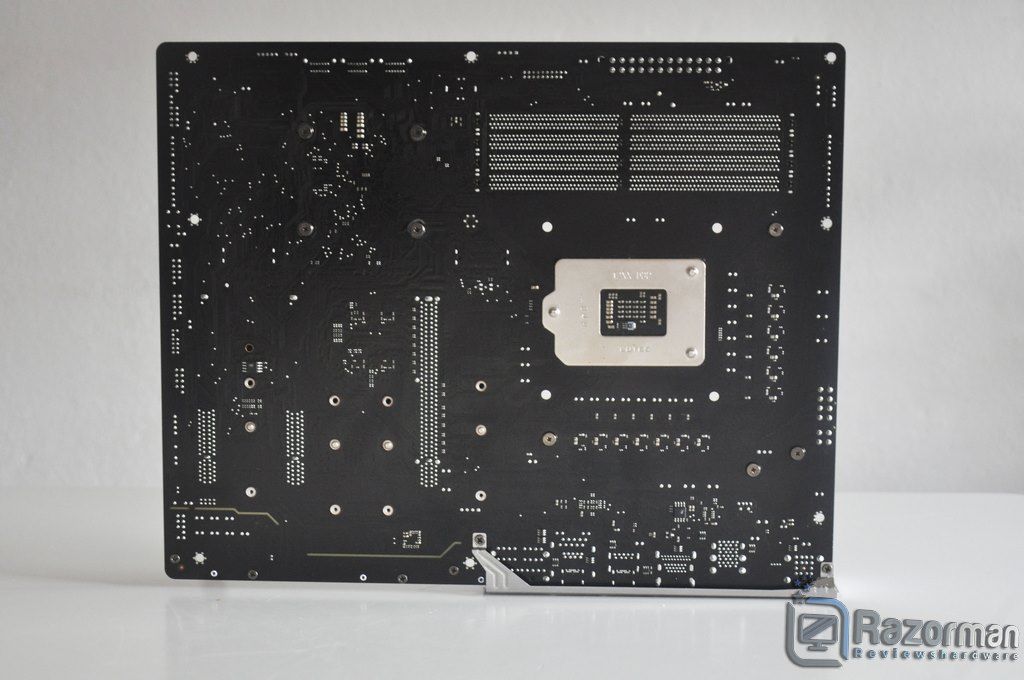

Detalle de la zona trasera de la placa base, sin nada reseñable que destacar.

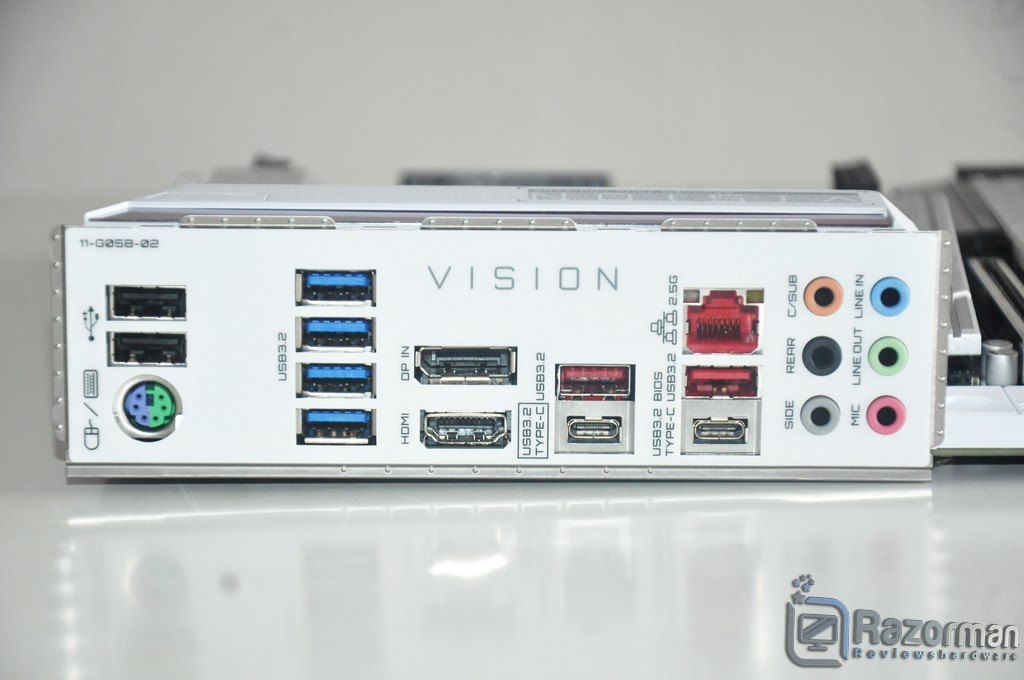

Realmente muy atractiva esta zona de la placa base, donde encontramos gran multitud de conexiones:
- 2X USB 2.0
- Combo PS/2
- 4X USB 3.2 Gen 1
- 1X DisplayPort
- 1X HDMI
- 2X USB 3.2 Gen 2 Type-A
- 1 x USB Type-C® port, con USB 3.2 Gen 2×2 support
- Puerto RJ-45
- 1 x USB Type-C® port,con USB 3.2 Gen 1 support
- 1 x USB Type-C® port, con USB 3.2 Gen 2×2 support
- 6 audio jacks.
[nextpage title= «GIGABYTE Z590 VISION G: BIOS»]

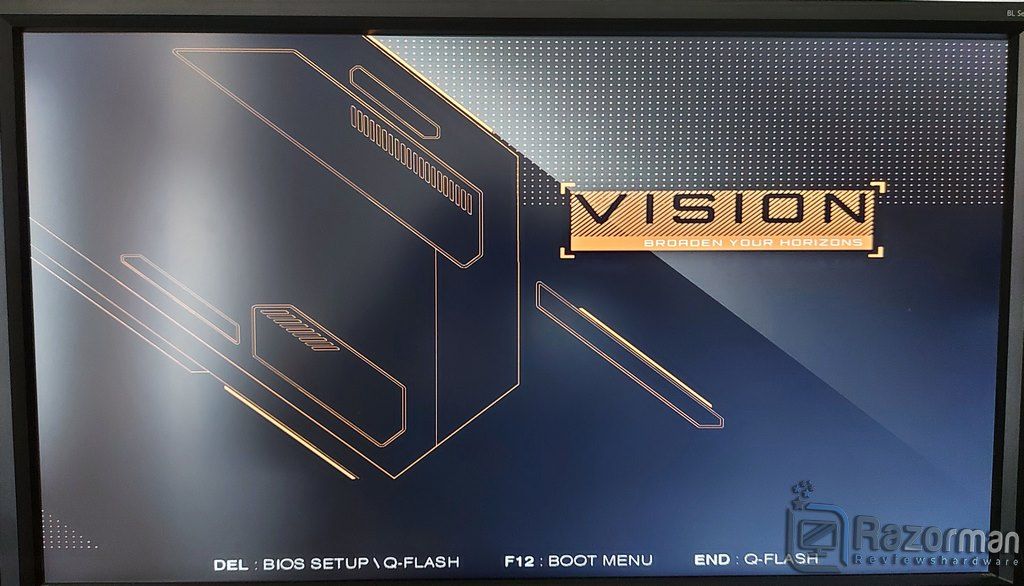

Ya habiamos probado anteriormente otra placa base de esta gama VISION, con una interfaz realmente muy cuidada:

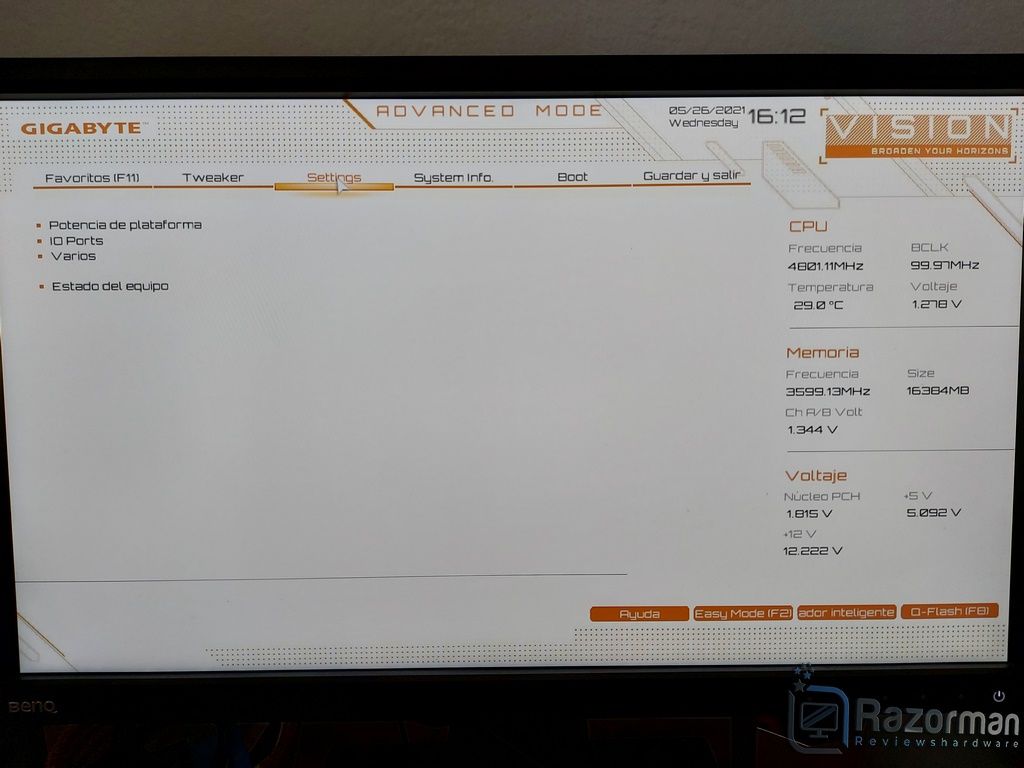

La BIOS se distingue por su gran claridad a la hora de mostrar la información, con 2 modos de funcionamiento: EASY MODE Y ADVANCED MODE.

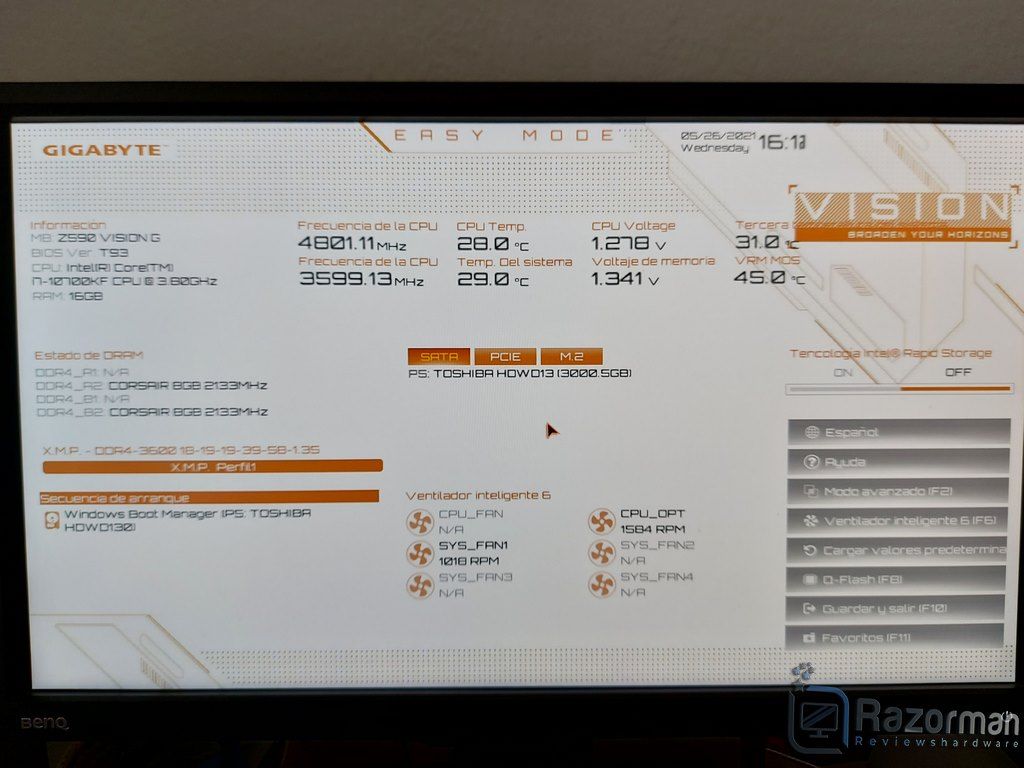

El modo EASY está orientado a los usuarios más inexpertos, donde obtenemos información relevante sobre el funcionamiento y estado del sistema.

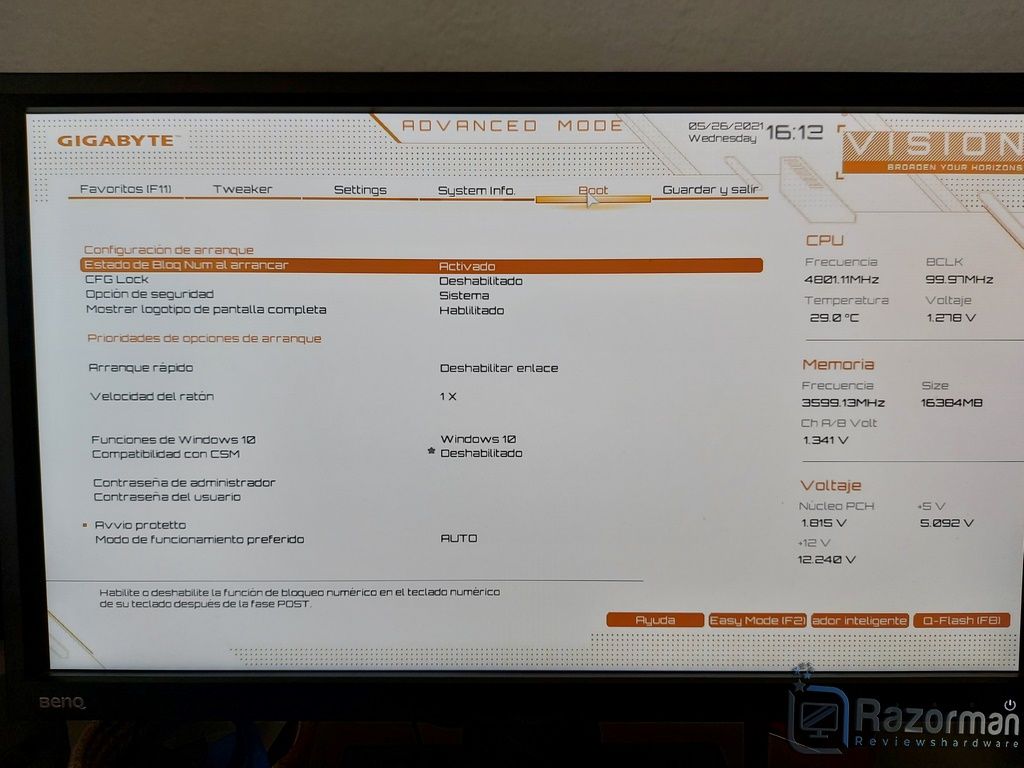

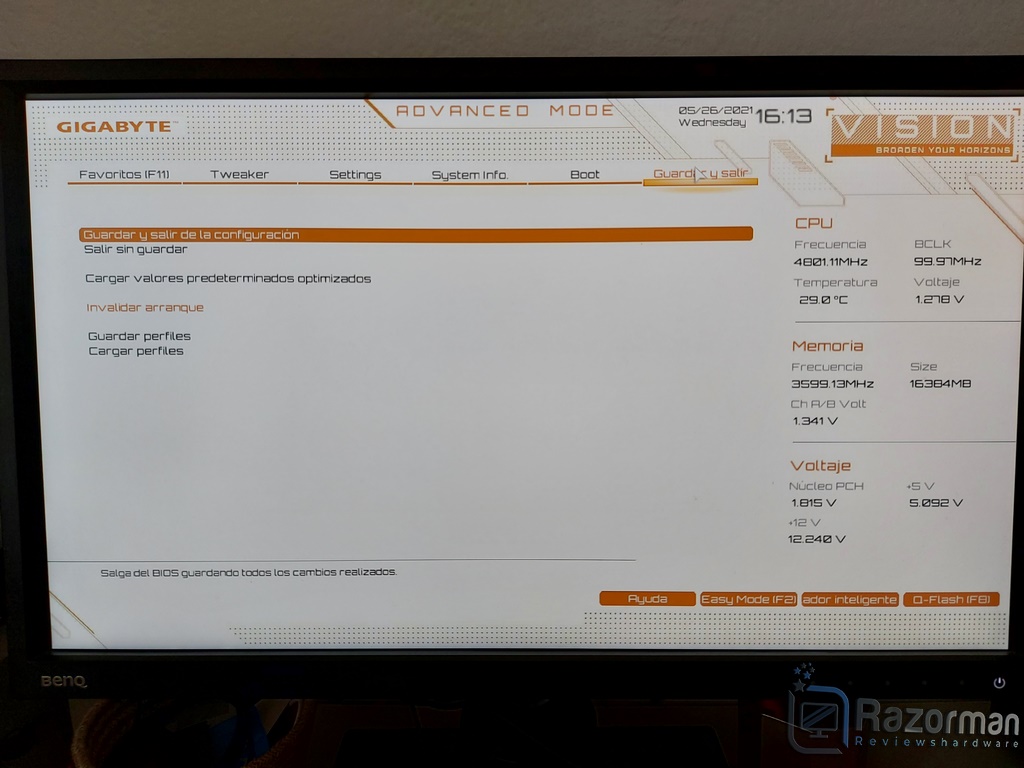

El modo ADVANCED es mucho más completo, donde además podemos consultar gran cantidad de información sobre el equipo, como el perfil XMP que tenemos seleccionado, podemos realizar ajustes en la frecuencia tanto del procesador como de la memoria para practicar overclocking.
[nextpage title= «GIGABYTE Z590 VISION G: SOFTWARE»]

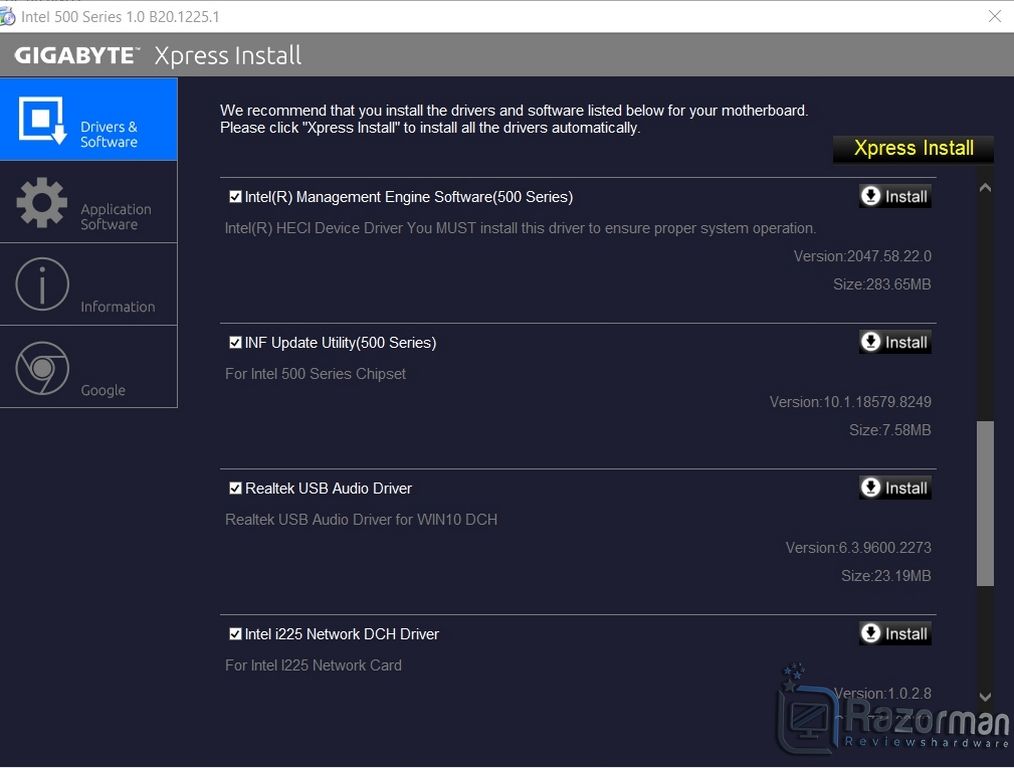

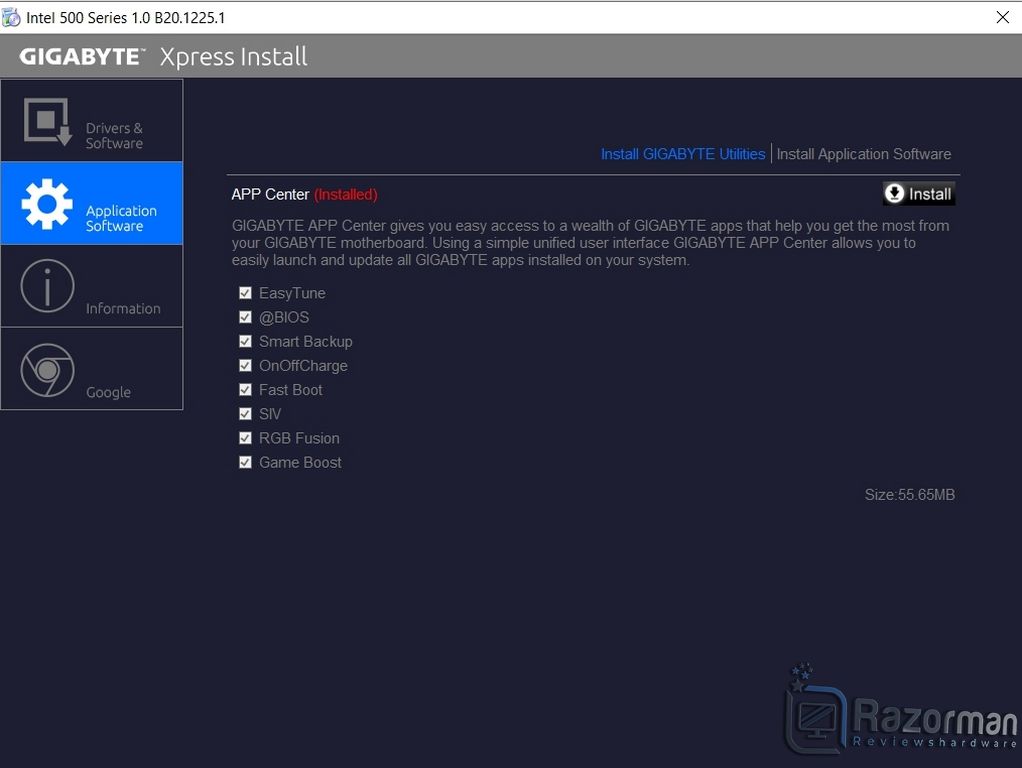

El software que acompaña la placa es bastante extenso y desde un menu principal instalaremos el software que deseemos, compuesto por drivers y varias apps para la gestión de la placa.
Siempre os recomendaremos instalar APP Center, pues en una sóla app tendremos varias aplicaciones realmente muy útiles para el control de la placa.

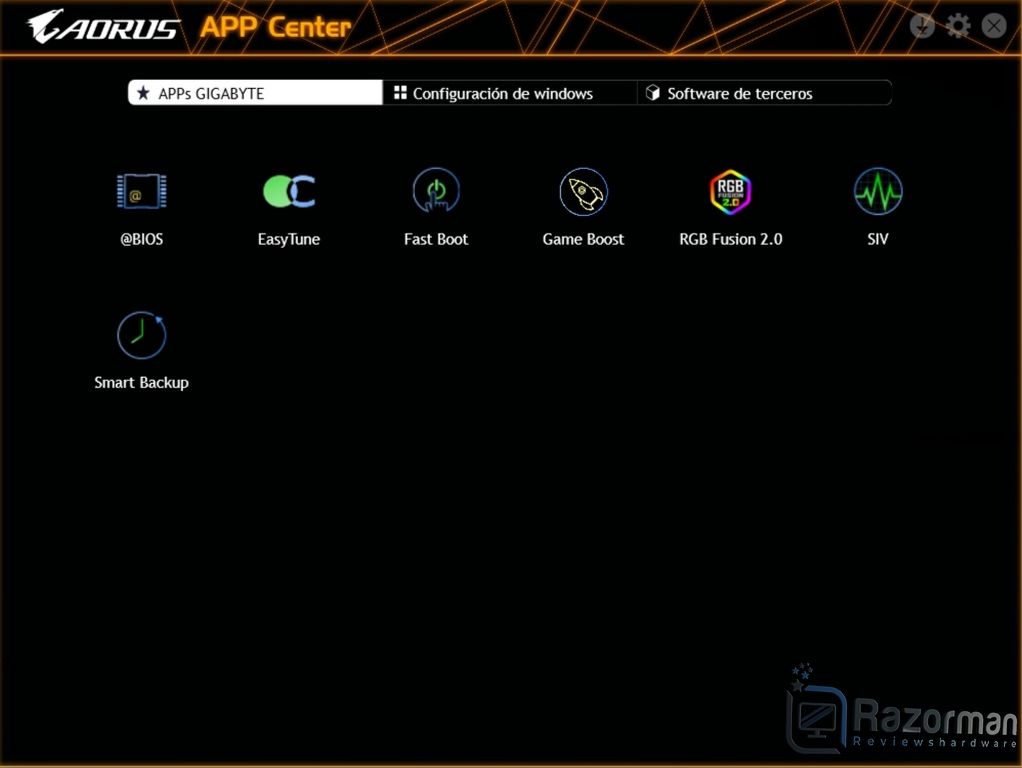

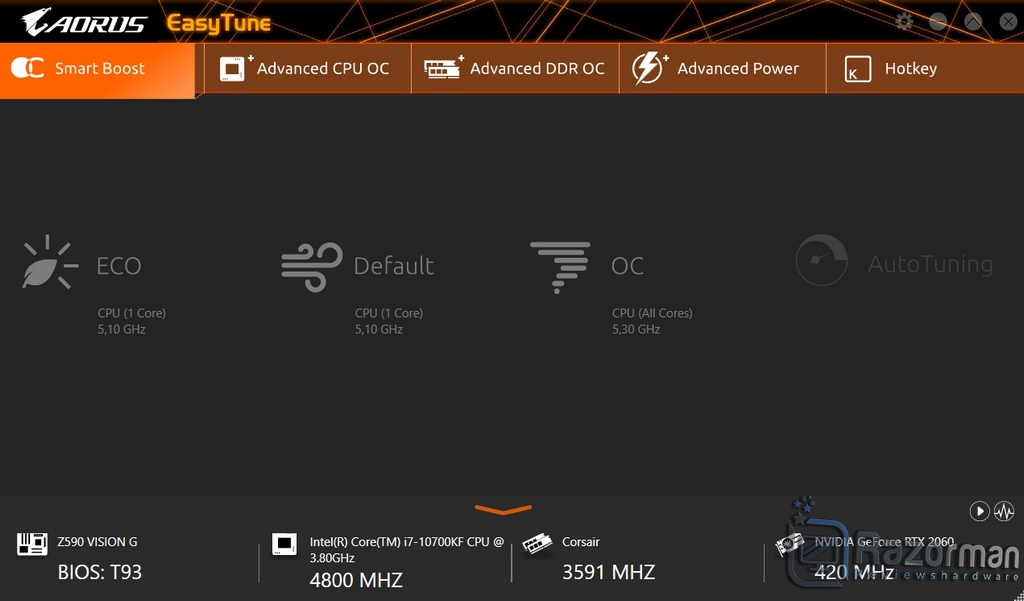

APP Center tiene una interfaz muy sencilla y nos permite realizar multiples operaciones como actualizar la BIOS, gestionar la iluminación de la placa mediante RGB Fusion, monitorizar el sistema y obviamente realizar de forma sencilla overclocking mediante EasyTune
Tenemos 3 presets de fábrica para gestionar el modo de trabajo: ECO, por defecto y OC, para realizar overclocking con un solo click.

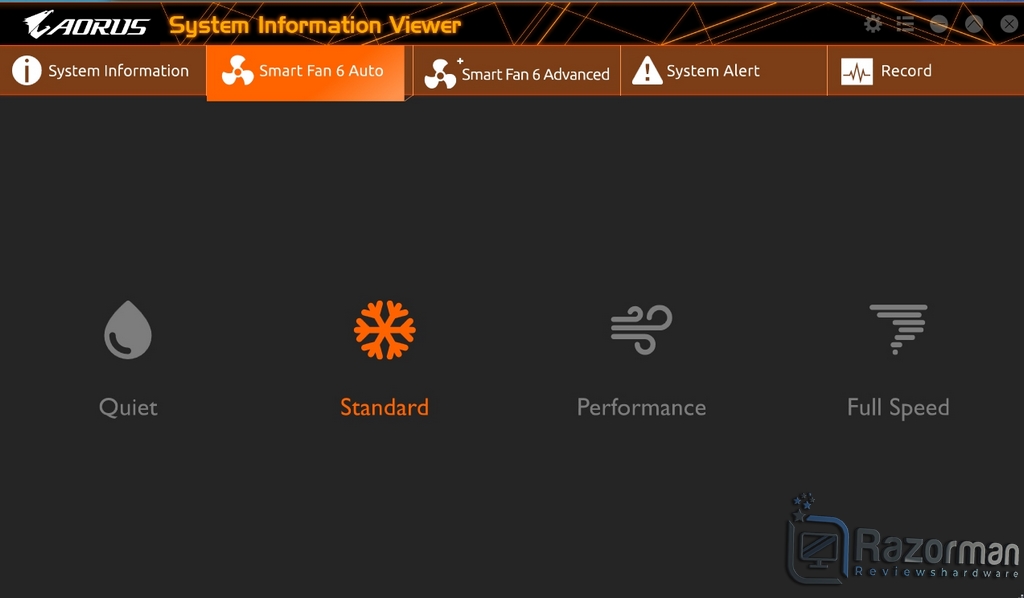

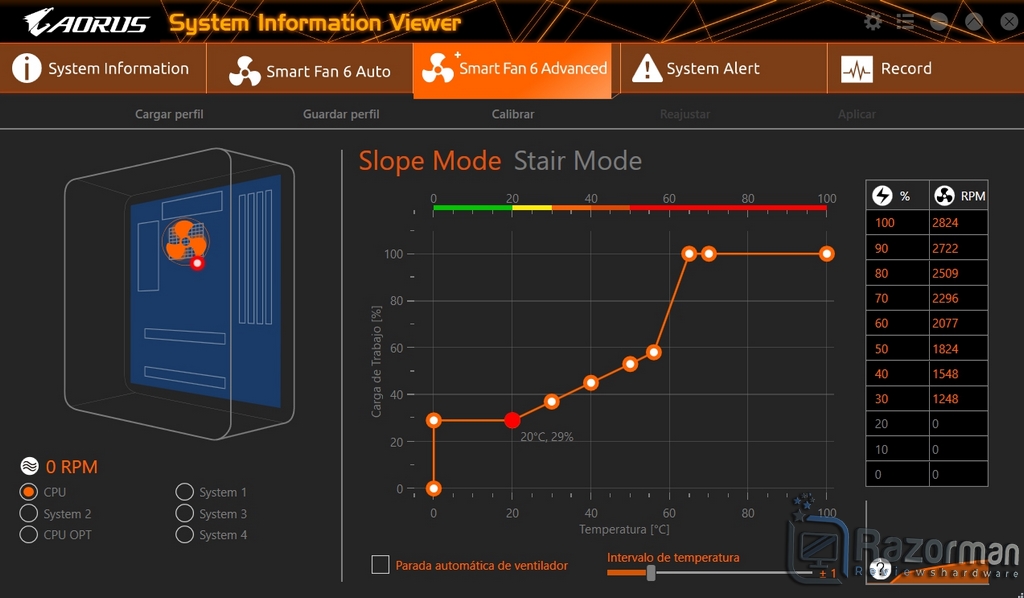

También podremos gestionar la velocidad de todos los ventiladores del sistema mediante la app Smart Fan 6 Auto, con 4 perfiles de funcionamiento distintos.
[nextpage title= «GIGABYTE Z590 VISION G: ILUMINACION»]

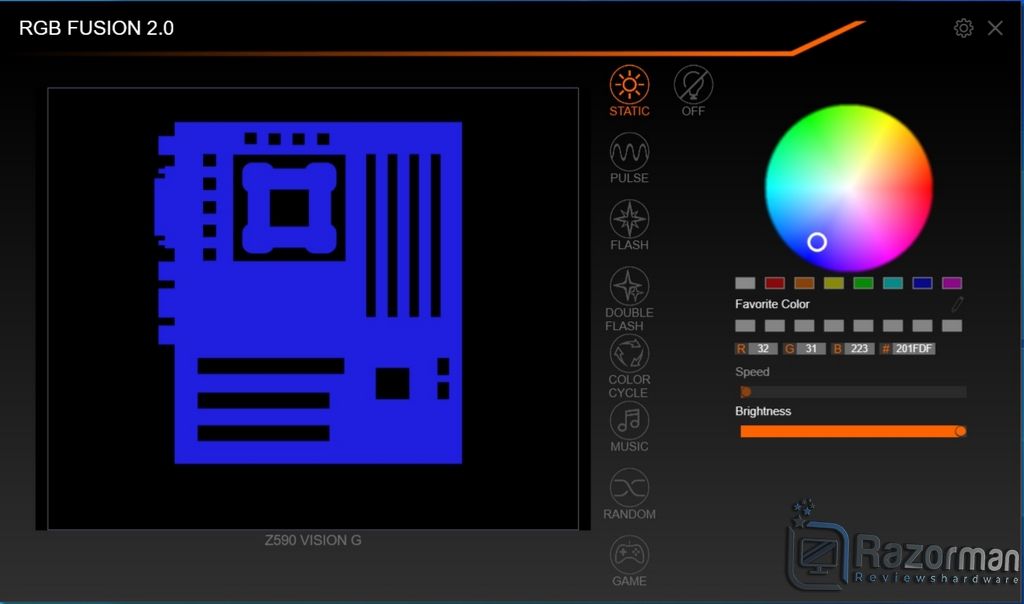

La gestión de la iluminación se realiza mediante la app RGB Fusion 2.0, con 8 presets distintos y posibilidad de asignar cualquier color sólido a la iluminación:

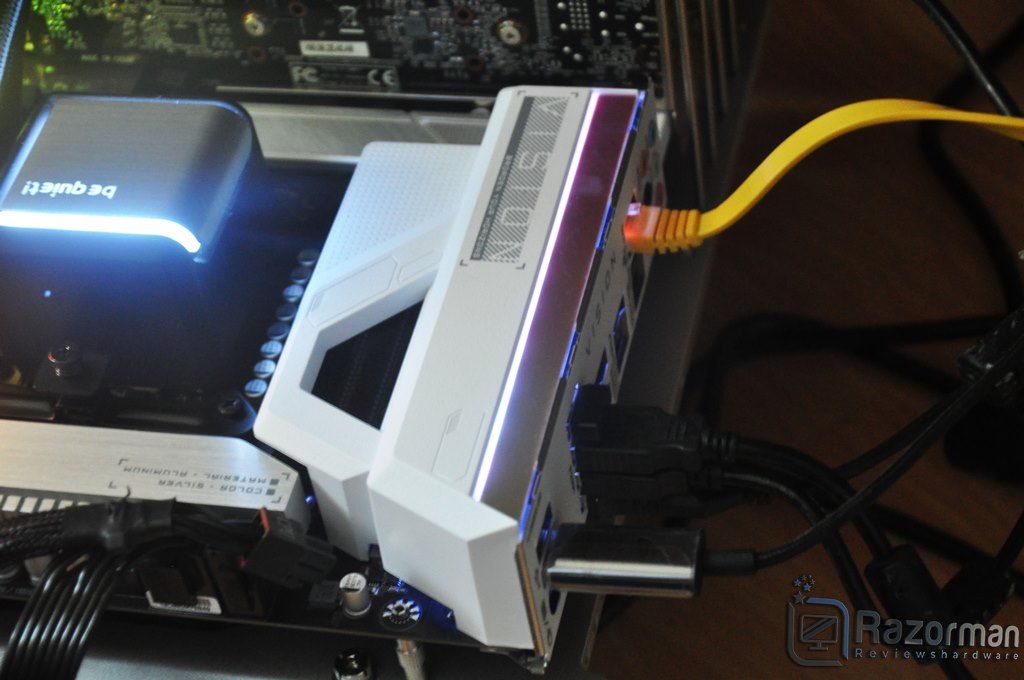

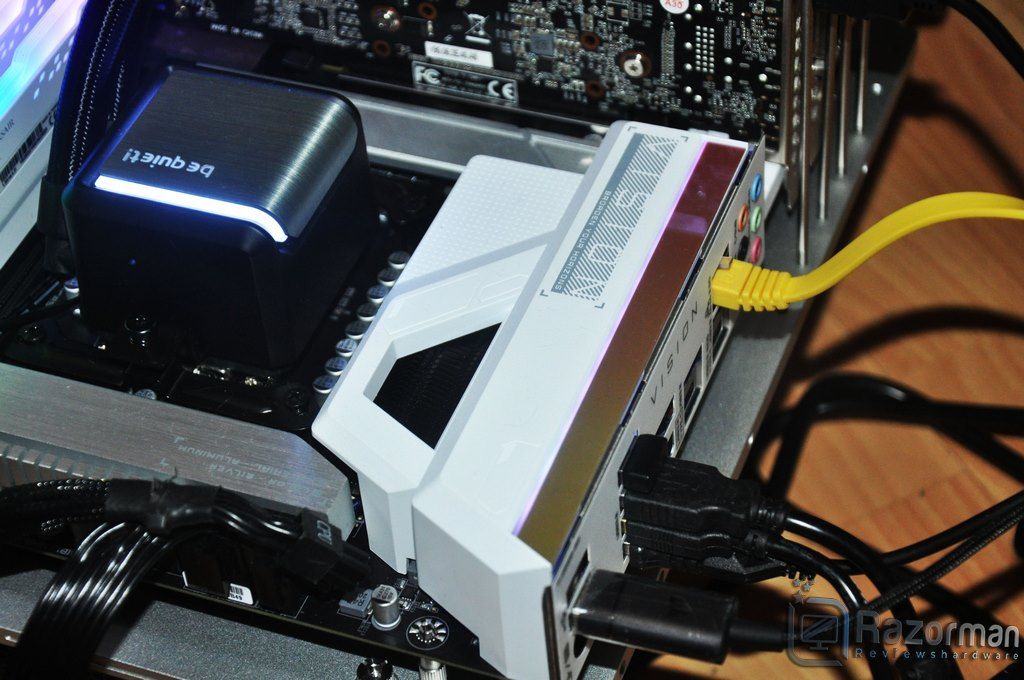

La iluminación es discretísima y se ciñe a un fino led que recorre longitudinalmente el protector de plástico del VRM principal:
[nextpage title= «GIGABYTE Z590 VISION G: PRUEBAS DE RENDIMIENTO»]
Hemos empleado este setup de pruebas:

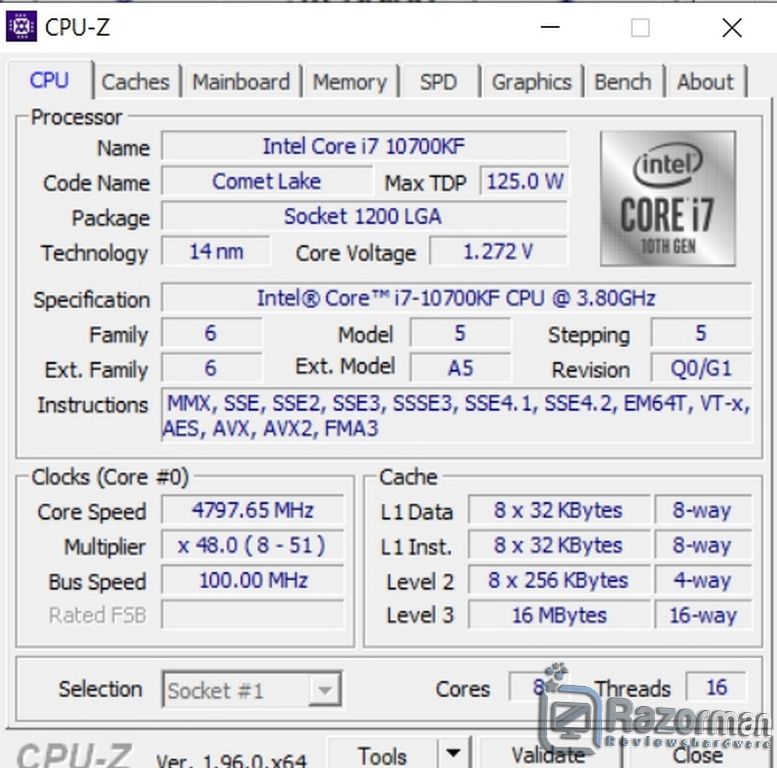

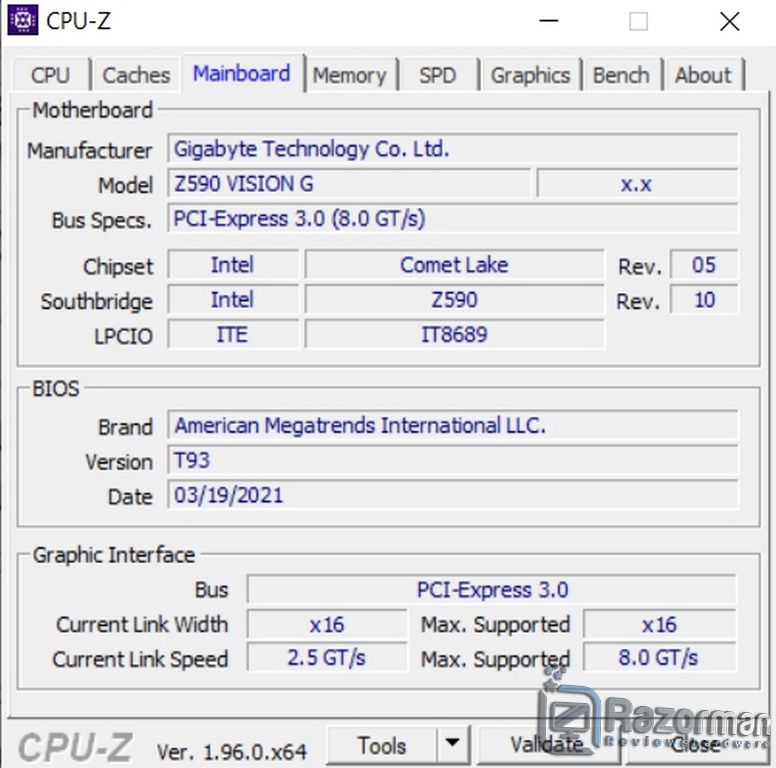

Unas capturas de CPU-Z
[box type=»note» align=»aligncenter» class=»» width=»»]TEST SINTETICOS[/box]

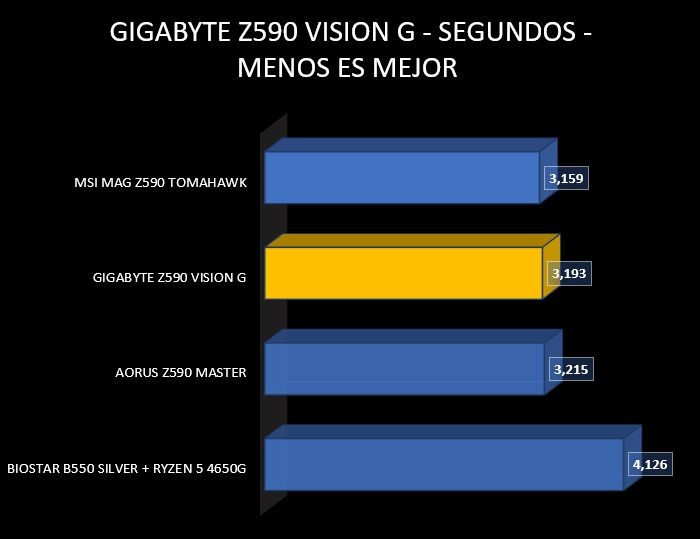

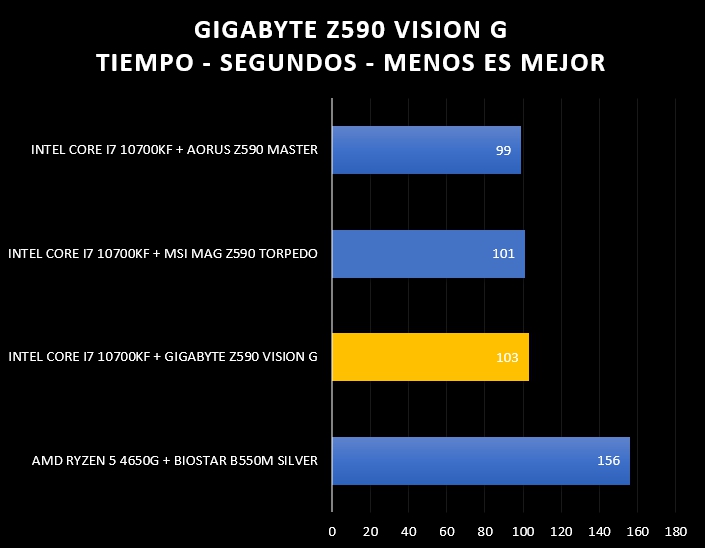

CORONA 1.3
W-PRIME 32: MULTIHILO

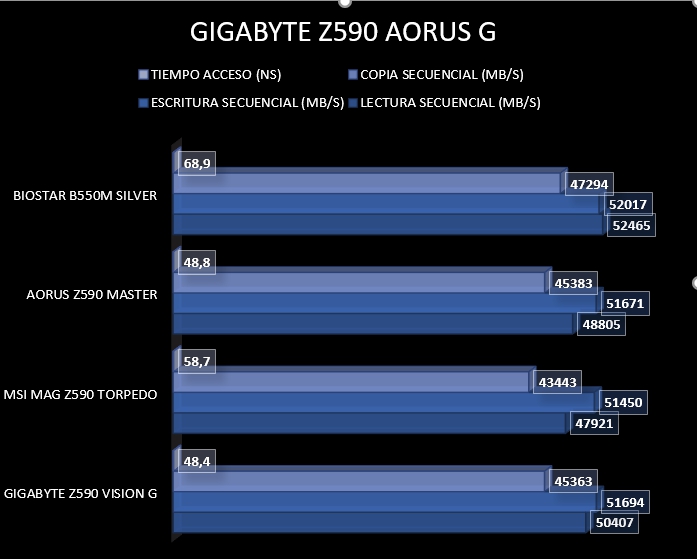

AIDA64 MEMORIA

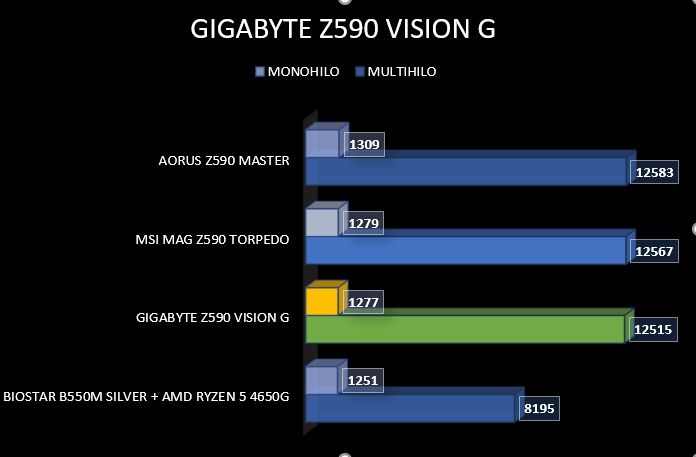

CINEBENCH R20 Y CINEBENCH R23
CINEBENCH R20
CINEBENCH R23
3DMARK
NOTA: Las placas base AORUS Z590 MASTER Y BIOSTAR B550M SILVER, arrojan resultado 0 en las pruebas Wild Life Extreme, Wild Life, Port Royal por ser test incorporados muy recientemente.

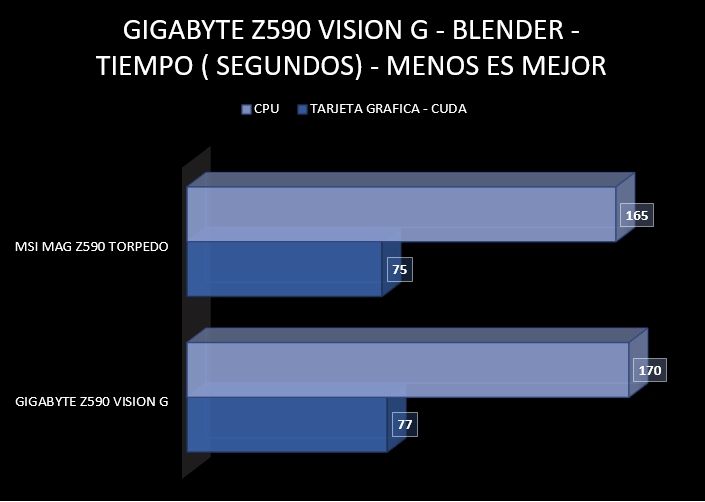

BLENDER: BMW
[nextpage title= «GIGABYTE Z590 VISION G: TEMPERATURAS Y OVERCLOCKING»]
Una de las características más importantes de una placa base es sin duda la calidad de sus VRM y este modelo cumple con un VRM de 13 fases con una potencia de 50 A.
Para medir las temperaturas que es capaz de alcanzar el VRM lo hemos sometido a la tortura de 30 minutos consecutivos de OCCT con ejecución de las instrucciones AVX2. Esta es la temperatura alcanzada:
| VRM TEMPERATURA MINIMA | VRM TEMPERATURA MAXIMA | |
| GIGABYTE Z590 VISION G | 41,3ºC | 59,7ºC |
Comparada con la MSI MAG Z590 TORPEDO, ésta cuenta con un VRM más potente 14+2+1 fases y 60A, y las temperaturas también fueron inferiores: 39ºC y 55,5ºC, aunque podemos estar seguros que el procesador ni la placa va a sufrir ningún daño con las temperaturas arrojadas en los tests.
OVERCLOCKING

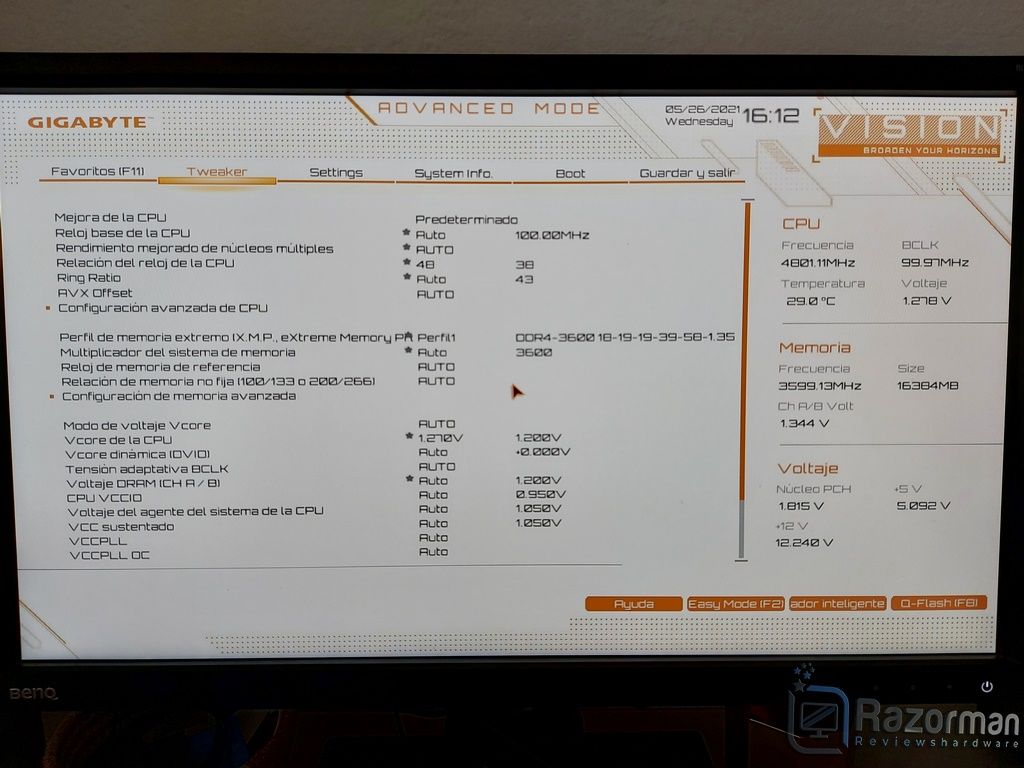

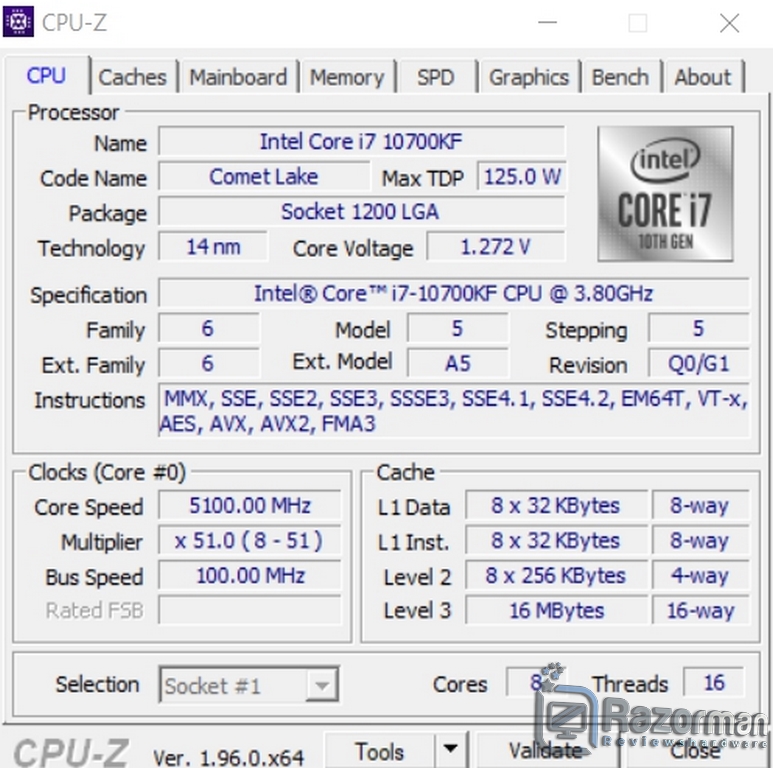

Para ver hasta donde era capaz la placa base de llevar a nuestro Intel Core i7 10700KF, fuimos probando valores desde la BIOS, y fuimos capaces de subir la frecuencia hasta los 5100 Mhz – que por lo que estamos viendo es el límite de este silicio en concreto – de forma totalmente estable y con un voltaje bastante bajo, sólo 1.272V:
[nextpage title= «GIGABYTE Z590 VISION G: CONCLUSIONES FINALES Y PUNTUACION»]
Desde la primera vez que pudimos analizar una placa base de esta gama Vision G de Gigabyte, nos pareció que estábamos sin duda ante una de las placas base más elegantes del mercado, no destaca por su iluminación, pues en este sentido es muy discreta, pero no se puede negar su elegancia y acertadísimo contraste entre el blanco y el negro del PCB. La calidad de materiales y acabado, nos hace percibir que estamos frente a una placa base PREMIUM en este sentido, cargada de las últimas características y tecnología de Gigabyte, como son sus 4 conectores M2, una tarjeta de sonido casi tope de gama, compatibilidad con memoria DDR4 de hasta 5333 Mhz y soporte para Intel Octane.
El VRM no es el más potente que hemos visto con el socket 1200 de Intel, pero es suficiente para realizar un overclocking con garantías.
El precio actual de esta placa base Gigabyte Z590 Vision G es de unos 254 euros en PCC un precio muy razonable para las características, prestaciones, diseño y calidad de esta placa base perteneciente a la gama media-alta de Gigabyte.
[joomdev-wpc-pros-cons disable_title=»no» wpc_style=»wppc-view1″ title_tag=»H3″ title=»GIGABYTE Z590 VISION G: NUESTRA OPINION» pros_title=»DISEÑO» cons_title=»EN CONTRA» button_text=»Get it now» disable_button=»no» button_link=»» button_link_target=»_SELF» button_rel_attr=»dofollow» verdict_text=»Sin duda la gama Vision G de Gigabyte posee unas placas base que son realmente atractivas por su diseño y calidad de materiales, además de venir acompañadas de un bundle muy generoso y unas prestaciones y características propias de placas base de gama alta. Su precio es de unos 254 euros en tiendas online»][joomdev-wpc-pros]
- DISEÑO MUY ELEGANTE Y ATRACTIVO
- CALIDAD MATERIALES Y ACABADO
- SOFTWARE Y APPS INCLUIDAS
- 4 RANURAS M2
- BIOS MUY SENCILLA E INTUITIVA
- CHIP SONIDO ALTA CALIDAD
[/joomdev-wpc-pros][joomdev-wpc-cons]
- VRM LIGERAMENTE MEJORABLE
[/joomdev-wpc-cons][/joomdev-wpc-pros-cons]
