Review Gigabyte X170-Extreme ECC

Introducción

Volvemos con la review de una placa base de Gigabyte, que para esta ocasión nos ha enviado el modelo Gigabyte X170-Extreme ECC , chipset C236 con soporte para los procesadores  Intel ® Xeon ® E3-1200 / v5



Review Gigabyte X170-Extreme ECC 1







Posee 4 slots de memoria DDR4 , admitiendo un total de 64 GB, pudiendo ser del tipo ECC , el nuevo conector Intel® USB 3.1 with USB Type-C™, soporte para Tri-SLI y conector M.2 Connectors hasta  32Gb/s

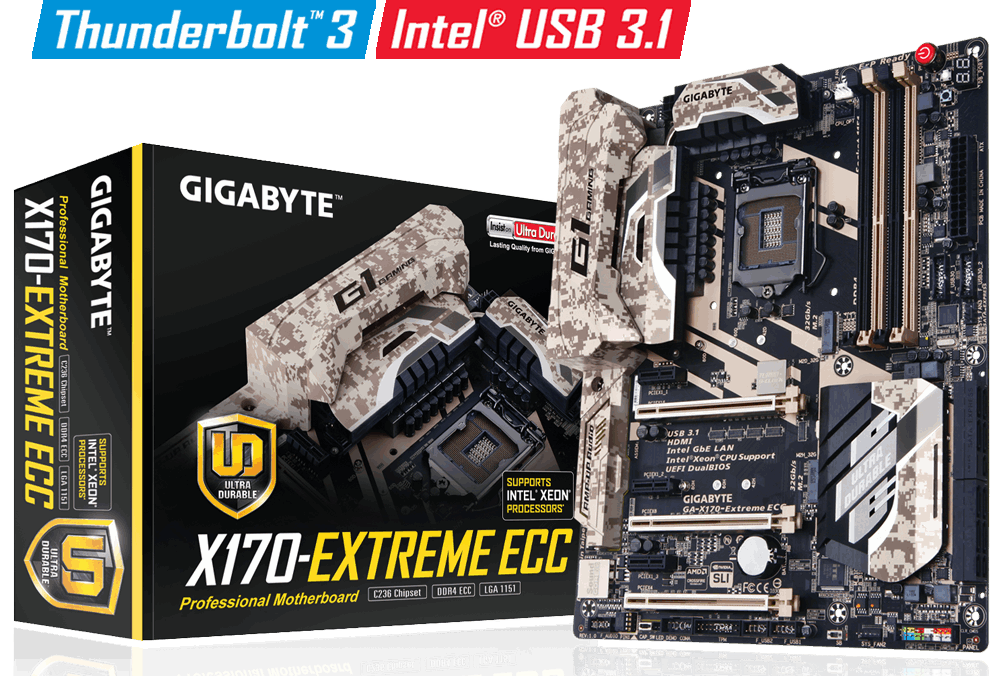

Review Gigabyte X170-Extreme ECC 2





El sonido está confiado a un chip Creative SoundCore™ 3D Gaming Audio, e integra soporte HDMI 2.0 para [email protected] y relación de aspecto 21:9. La conectividad se deja en manos del chip Killer™ E2400  Intel®Gaming



Muchísimas gracias a Gigabyte por enviarnos esta placa base Gigabyte X170-Extreme ECC  para la review

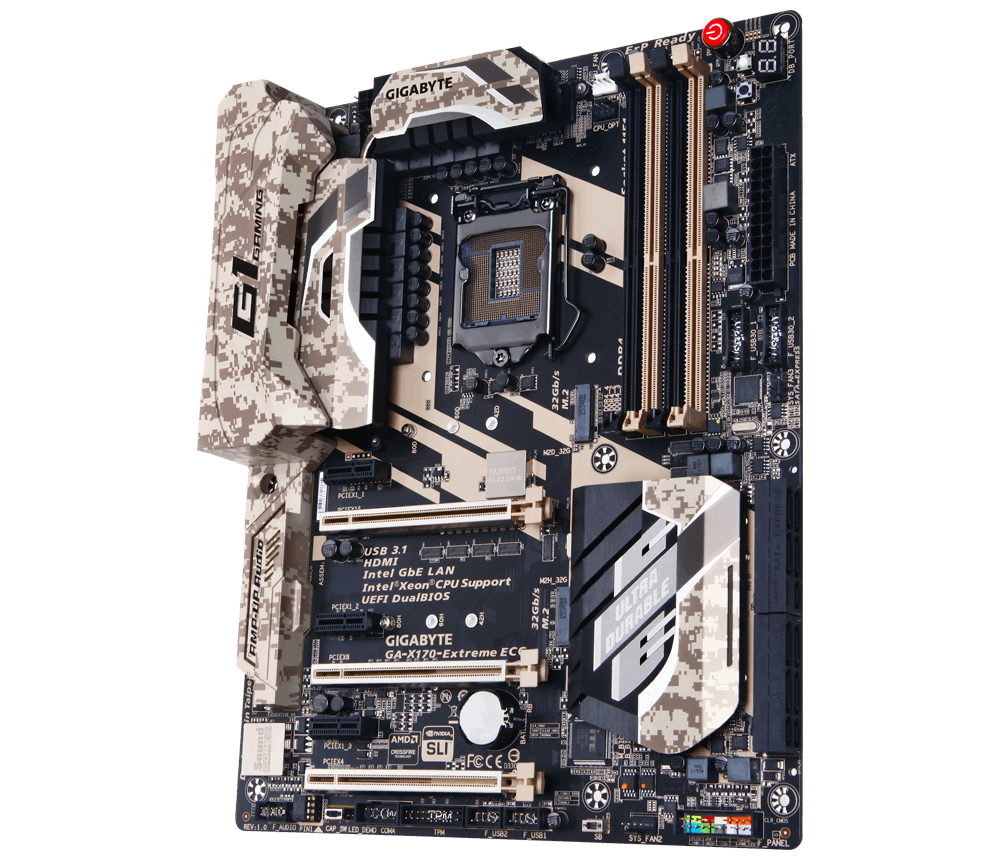

Review Gigabyte X170-Extreme ECC 3





CARACTERISTICAS TECNICAS

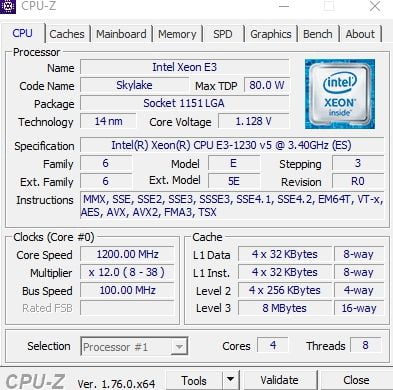

  1. De soporte para Intel ® Xeon ® E3-1200 / v5 procesadores Intel ® Core ™ / Intel ® Pentium ® procesadores / Intel ® Celeron ®procesadores en el paquete LGA1151
  2. caché L3 varía según la CPU

(Por favor, consulte “Lista de Soporte de CPUs” para más información.)

chipset
  1. Intel ® chipset C236
Memoria

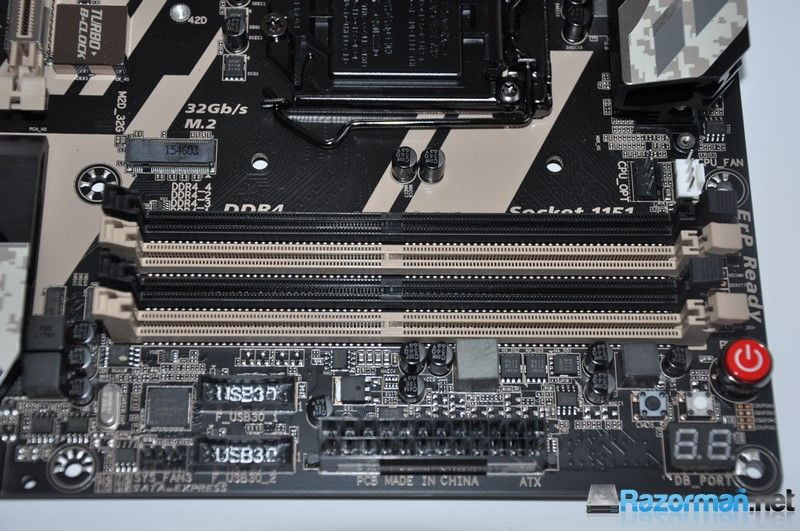

  1. 4 tomas x DDR4 DIMM que admiten hasta 64 GB de memoria del sistema
    * Debido a una limitación del sistema operativo Windows de 32 bits, si se instalan más de 4 GB de memoria física, el tamaño de la memoria mostrada será inferior al tamaño de la física instala memoria.
  2. arquitectura de memoria de doble canal
  3. Soporte para DDR4 2133 MHz módulos de memoria
  4. Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8-buffered ECC
    * Soporte ECC varía según la CPU.
  5. Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16-buffered no ECC

(Por favor, consulte la “Lista de Soporte de Memoria” para más información.)

A bordo de gráficosGráficos integrados Procesador Intel ® soporte HD Graphics:

  1. 1 x DisplayPort, que soporta una resolución máxima de 4096×2304 @ 60 Hz
    * Soporte para DisplayPort versión 1.2.

Integrated Graphics Processor + megachips MCDP2800 viruta:

  1. 1 x puerto HDMI, que soporta una resolución máxima de 4096×2160 @ 60 Hz
    * Soporte para HDMI versión 2.0. (Requiere los últimos procesadores Intel ® controlador de gráficos de la página web de GIGABYTE.)

máximo de memoria compartida de 512 MB

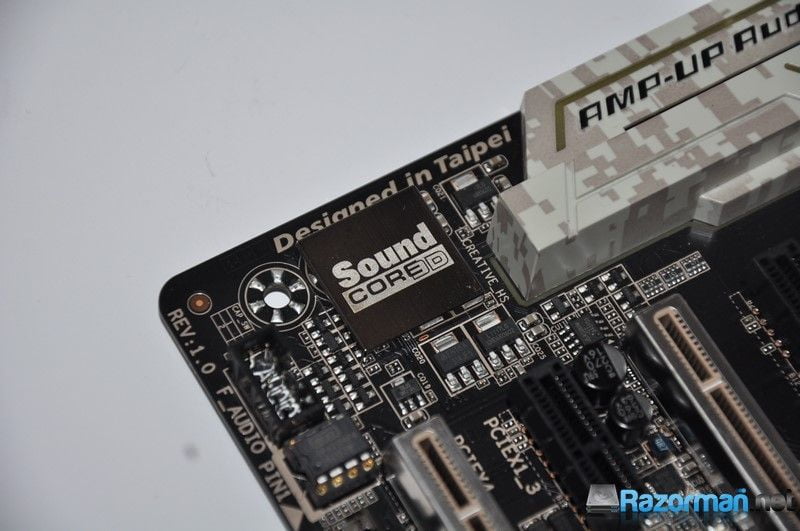

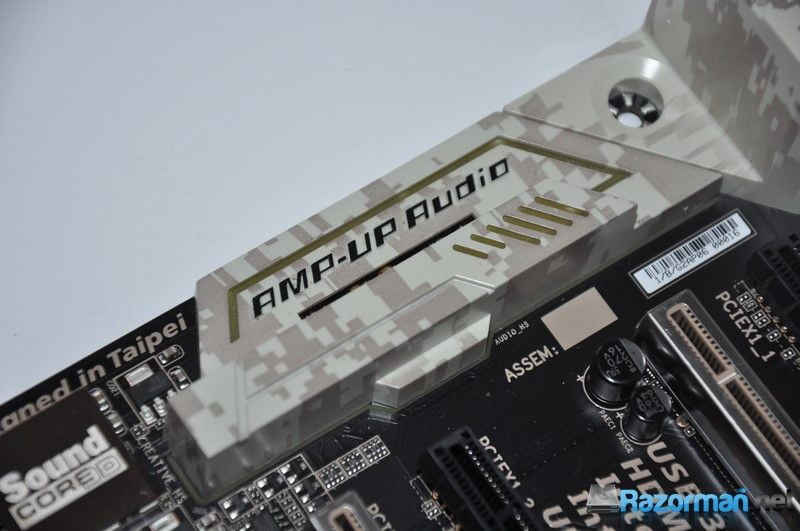

Audio
  1. Creativa ® chip de sonido 3D Core

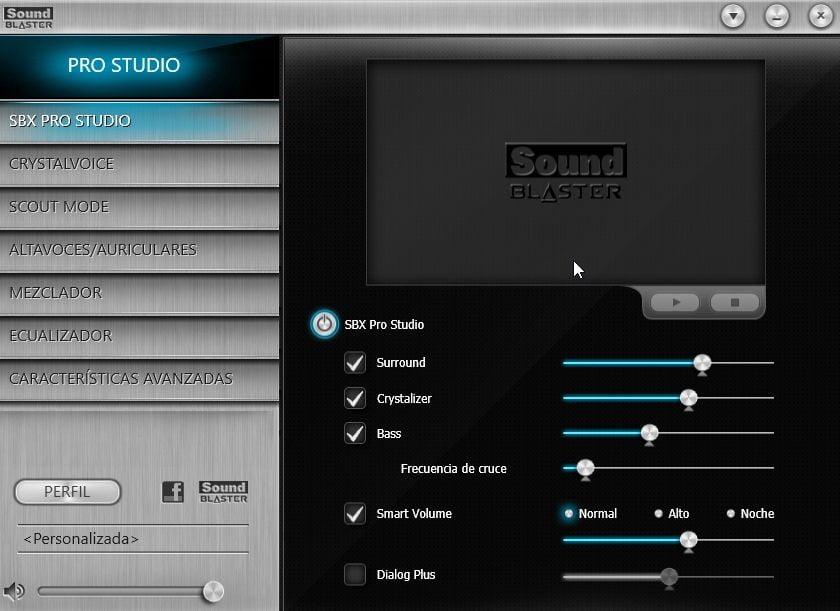

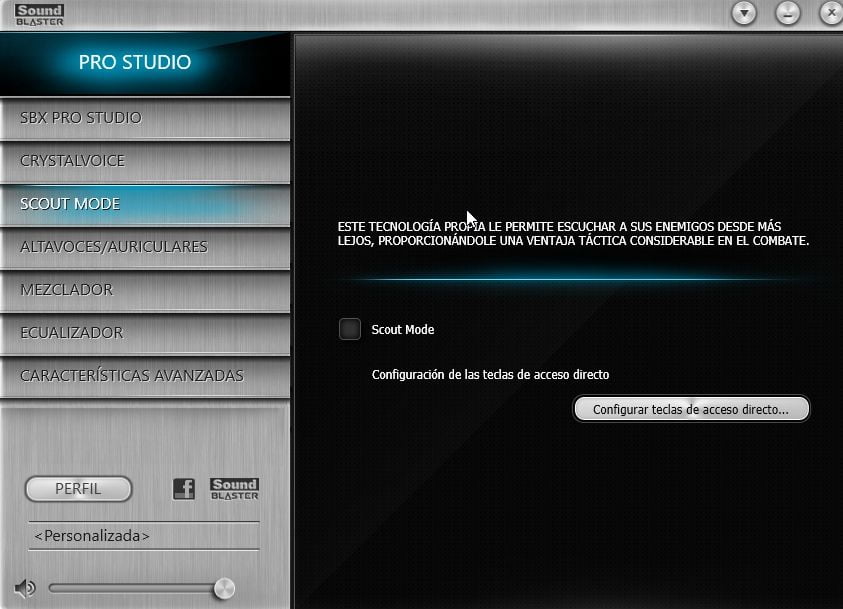

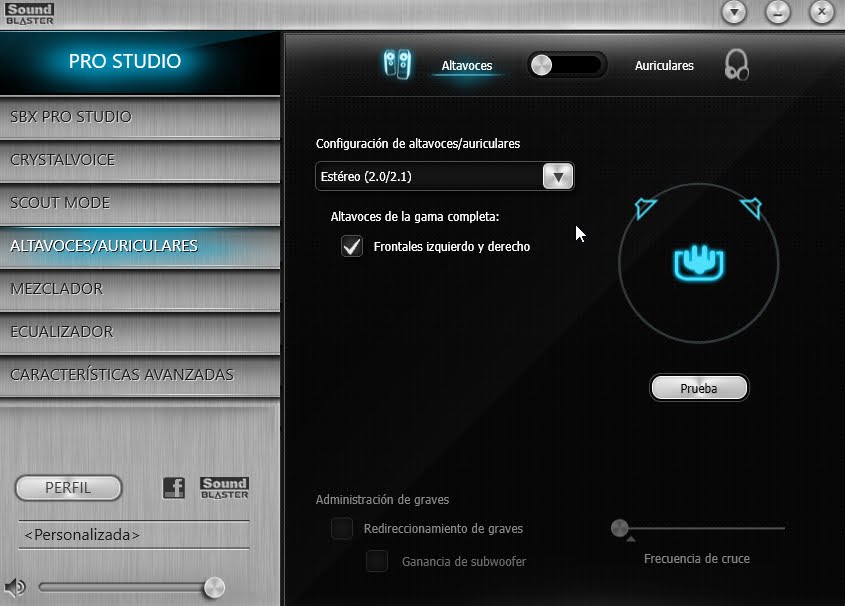

  2. Soporte para Sound Blaster Recon3Di
  3. TI Burr Brown ® amplificador operacional OPA2134
  4. Audio de alta definición
  5. 2 / 5.1 canales
  6. El apoyo a S / PDIF
LAN
  1. 1 x Intel ® de chip GbE LAN (10/100/1000 Mbit) (LAN1)
  2. 1 x remache Redes chip de Killer ™ E2400 (10/100/1000 Mbit) (LAN2)
    * Teaming no es compatible.

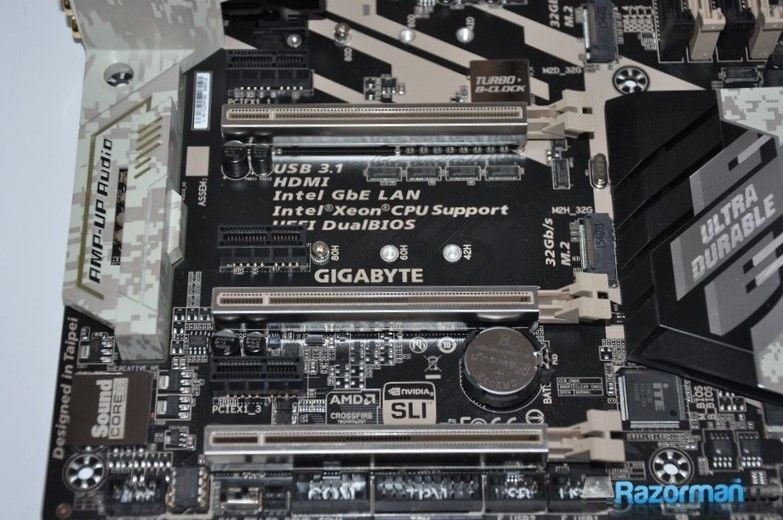

Ranuras de expansión
  1. 1 x ranura x16 PCI Express, funcionando a x16 (PCIEX16)
    * Para un rendimiento óptimo, si sólo una tarjeta gráfica PCI Express se va a instalar, asegúrese de instalarlo en la ranura PCIEX16.
  2. 1 x PCI Express x16, corriendo a x8 (PCIEX8)
    * El PCIEX8 ranura comparte ancho de banda con la ranura PCIEX16. Cuando la ranura PCIEX8 está poblada, la ranura PCIEX16 funcionará a modo de hasta x8.
  3. 1 x PCI Express x16, funcionando a x4 (PCIex4)
    * El PCIex4 ranura comparte ancho de banda con el conector M2H_32G. La ranura PCIex4 no estará disponible cuando un SSD está instalado en el conector M2H_32G.
  4. 3 ranuras PCI Express x1 x
    (Todas las ranuras PCI Express se ajustan al estándar PCI Express 3.0.)
Multi-tecnología de gráficos

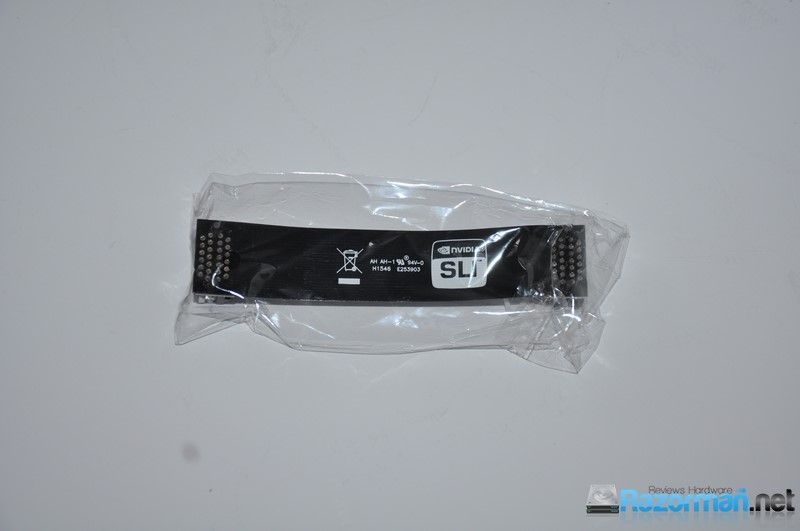

  1. Soporte para 3-Way / 2-Way AMD CrossFire ™ y 2-Way NVIDIA ® SLI ™ Tecnologías
Interfaz de almacenamientochipset:

  1. 2 x conectores M.2 (Socket 3, clave H, tipo / x2 / x1 apoyo SSD 2242/2260/2280 SATA y PCIe x4)
    * Si el iRSTe Soporte elemento de configuración del BIOS está establecido en Activado , la función RAID no estará disponible cuando se instala un SSD PCIe M.2. (Consulte el Capítulo 2, “Configuración del BIOS”, “Periféricos”, para obtener más información.)

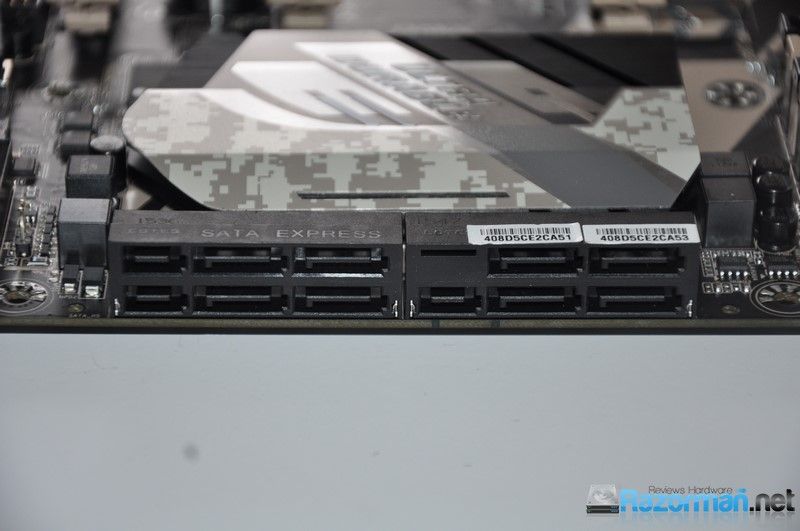

  2. 3 x conectores SATA express
  3. conectores de 6 x SATA 6Gb / s (SATA3 0 ~ 5)
  4. Soporte para RAID 0, RAID 1, RAID 5 y RAID 10
    * Consulte “Conectores internos, 1-10” para las configuraciones compatibles con el M.2, SATA Express y conectores SATA.

ASMedia ® de chip ASM1061:

  1. Sólo 2 x SATA de 6 Gb / s conectores (SATA3 ~ 6 7), compatible con el modo AHCI
USBchipset:

  1. 5 x puertos USB 3.0 / 2.0 en el panel posterior
  2. 4 x USB 2.0 / 1.1 (puertos disponibles a través de los encabezados USB internos)

Conjunto de chips Renesas + ® Hub USB 3.0:

  1. 4 x USB 3.0 / 2.0 (puertos disponibles a través de los encabezados USB internos)

+ Chipset Intel ® USB 3.1 Controller:

  1. puerto ™ Tipo C-1 x USB en el panel posterior, con soporte para USB 3.1
  2. 1 x USB 3.1 Tipo-Un puerto (rojo) en el panel posterior
Conectores de E / S internos
  1. conector de alimentación principal 1 x 24-pin ATX
  2. conector de alimentación 1 x 8 pines ATX 12V
  3. 2 x M.2 Socket 3 conectores
  4. conector 3 x SATA expreso
  5. 8 x conectores SATA de 6 Gb / s
  6. de conexión del ventilador de la CPU 1 x
  7. 1 encabezado de ventilador de refrigeración por agua (CPU_OPT)
  8. 3 x conectores de los ventiladores del sistema
  9. 1 encabezado del panel frontal
  10. 1 x conector para audio del panel frontal
  11. 2 x USB 3.0 cabeceras / 2.0
  12. 2 x USB 2.0 / 1.1 cabeceras
  13. 1 x Trusted Platform Module (TPM) cabecea
  14. 1 x conector de puerto serie

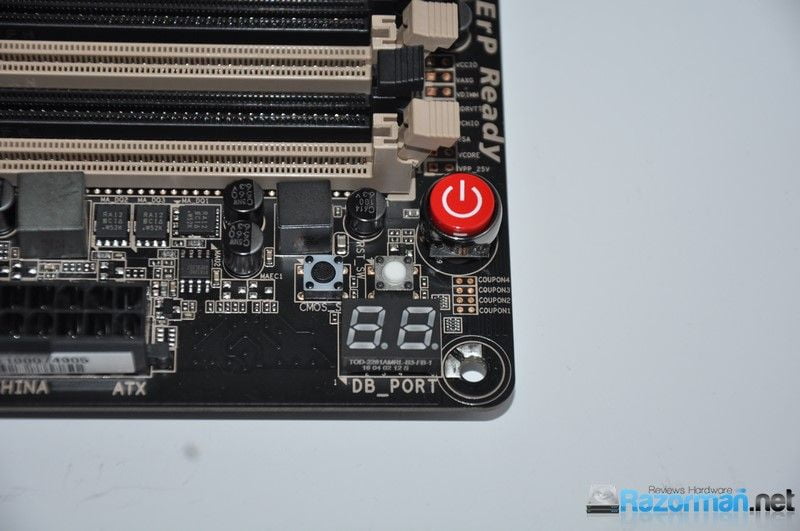

  15. jumper 1 x Clear CMOS
  16. 1 x botón de encendido
  17. botón de reinicio 1 x
  18. Botón 1 x Clear CMOS
  19. 1 x interruptor de control de ganancia de audio
  20. Puntos de medición de voltaje
  21. interruptor de BIOS 1 x

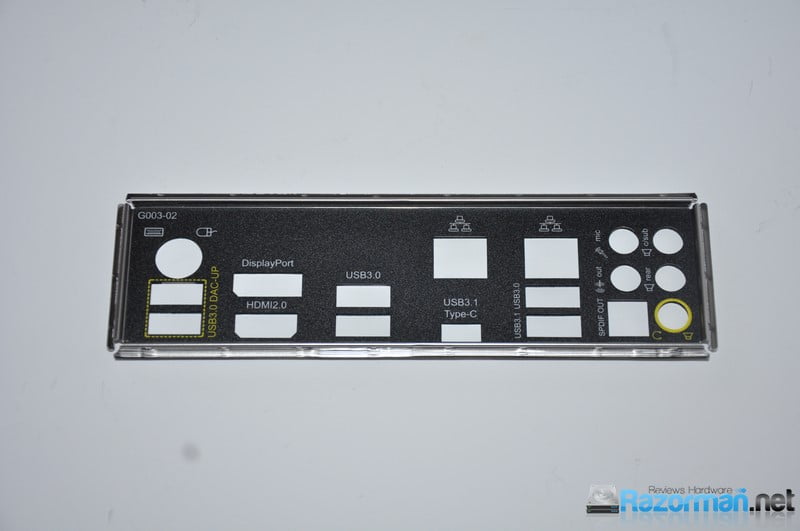

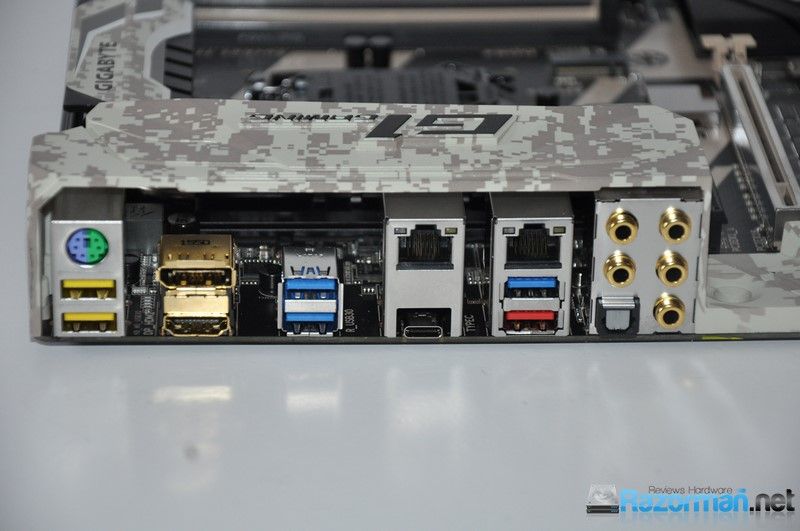

Conectores del panel posterior
  1. / 2 para teclado / ratón 1 x puerto PS
  2. 1 x DisplayPort
  3. 1 x puerto HDMI
  4. puerto de tipo C ™ 1 x USB, con la ayuda del USB 3.1
  5. 1 x USB 3.1 Tipo-Un puerto (rojo)
  6. 5 x puertos USB 3.0 / 2.0
  7. 2 x puertos RJ-45
  8. 1 x S óptica conector / PDIF
  9. 5 x conectores de audio (central / subwoofer Salida de altavoz, altavoz trasero, entrada de línea / micrófono, salida de línea, auriculares)
Me Controlador de E / S
  1. iTE ® chip de I / O Controller
Monitorización H / W
  1. Sistema de detección de voltaje
  2. CPU / Sistema / detección de la temperatura del chipset
  3. detección de la velocidad del ventilador / Sistema de CPU / CPU OPT
  4. CPU / Sistema / advertencia sobrecalentamiento del chipset
  5. CPU / CPU OPT / ventilador de sistema a prueba de alerta
  6. / CPU de control de velocidad del ventilador OPT / Sistema CPU
    * Si la función de control de velocidad del ventilador es compatible dependerá del modelo de ventilador instalado.

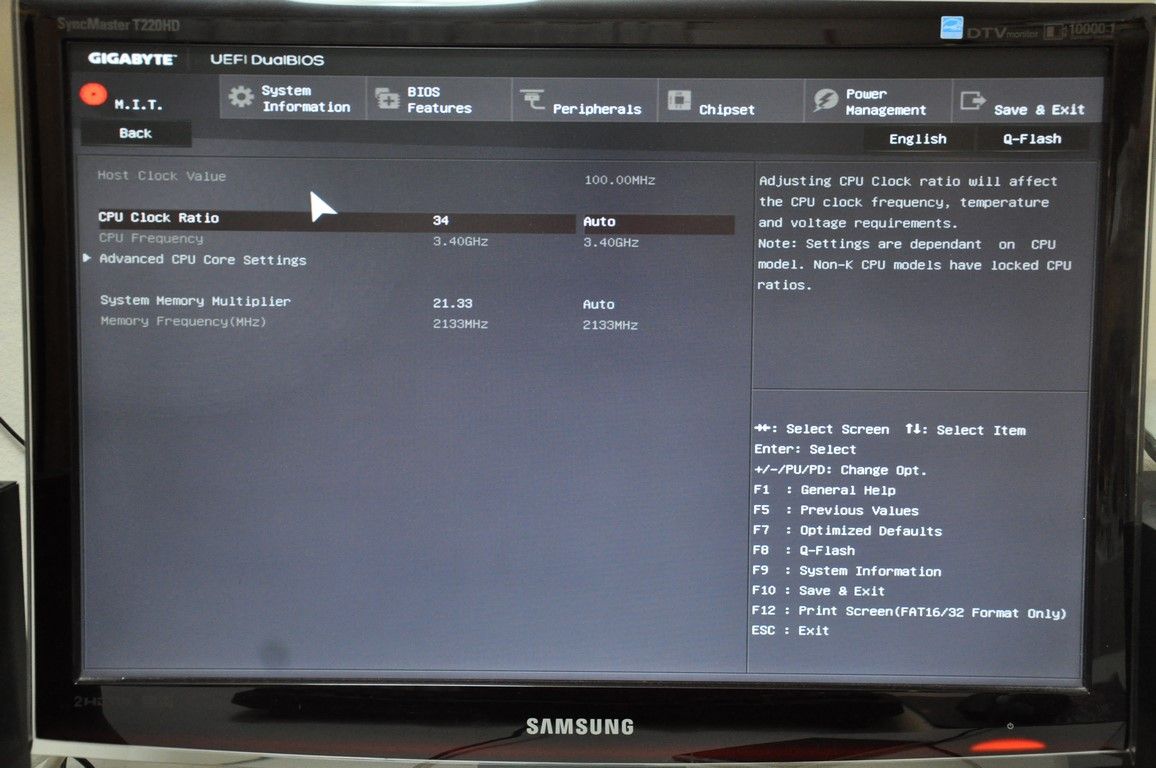

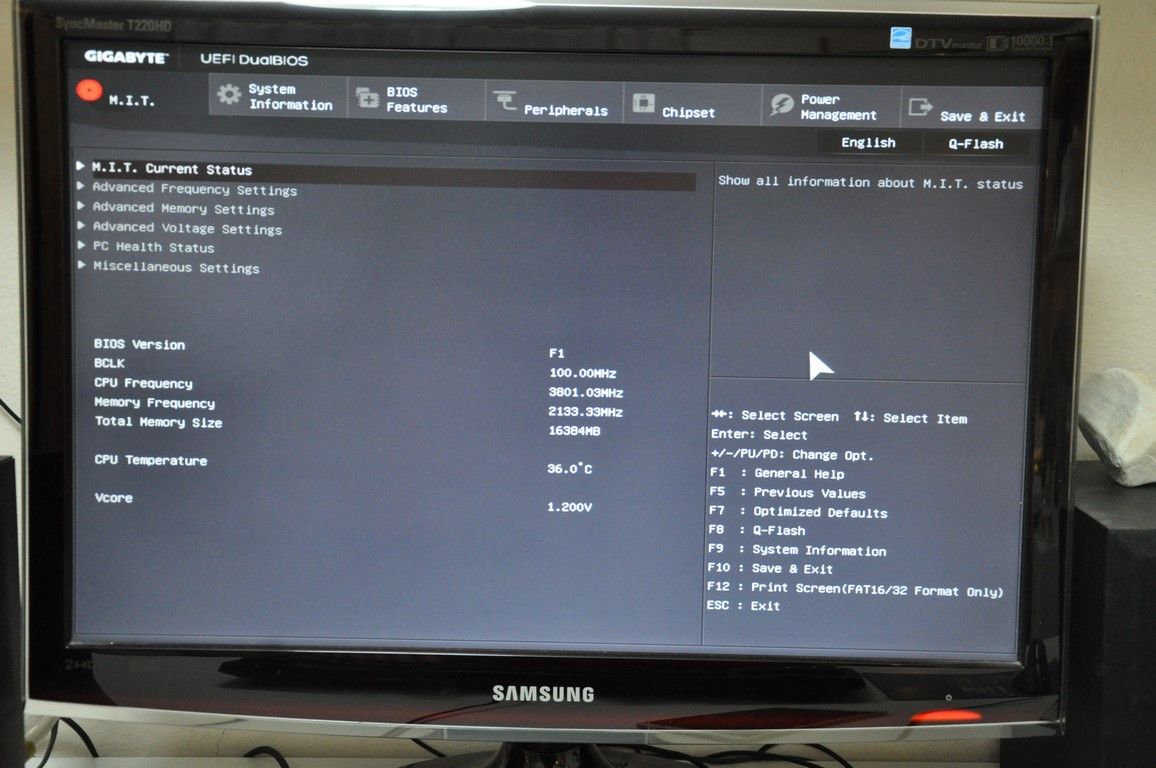

BIOS
  1. 2 x 128 Mbit Flash
  2. El uso de licencia BIOS AMI UEFI
  3. Soporte para DualBIOS ™
  4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características unicas

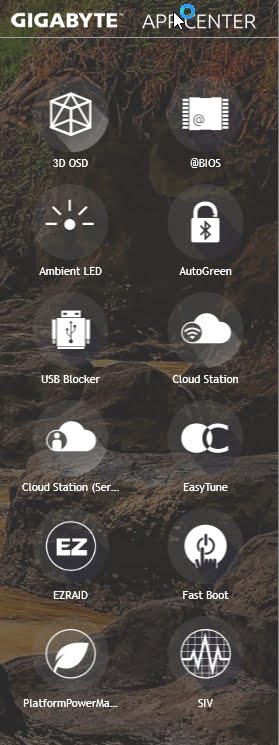

  1. El apoyo a App Center
    * Las aplicaciones disponibles en App Center pueden variar según el modelo de placa base. Funciones compatibles de cada aplicación también pueden variar dependiendo de las especificaciones de la placa base.
    @BIOS
    On / Off Charge
  2. Soporte para Q-Flash
  3. Soporte para Smart Switch
  4. Compatibilidad para Xpress Install
Paquete de Software
  1. Norton ® Internet Security (versión OEM)
  2. Intel ® tecnología Smart Response de (Olny para el modo iRST)
Sistema operativo
  1. El soporte para Windows 10 / 8.1 de 64 bits
  2. El soporte para Windows 7 32-bit / 64-bit
    * Por favor, descargue la “Herramienta de instalación de USB de Windows” de la página web de GIGABYTE e instalarlo antes de instalar Windows 7.
Factor de forma
  1. Factor de forma ATX; 30.5cm x 24.4cm
Observación
  1. Debido a diferentes condiciones de soporte para Linux proporcionada por fabricantes de chipsets, por favor descargue los drivers para Linux del sitio web del fabricante del chipset o la página Web de 3 ª parte.
  2. La mayoría de fabricantes de hardware / software no pueden ofrecer a los conductores para apoyar Win9X / ME / 2000 / XP. Si los controladores están disponibles de los vendedores, se actualizará en la página web de GIGABYTE.
