Hoy analizamos la «hermana mayor» de la gama RX 5XXX de Gigabyte, el modelo Gigabyte RX 5700 Gaming X OC 8G , que integra 8 GB de memoria GDDR6 @ 14000 Mhz en un bus de memoria de 256 bits, y refrigerado por el eficaz sistema Windforce 3X con 3 ventiladores de 80mm de diámetro e iluminado por el sistema RGB Fusion 2.0
[taq_review]
Muchísimas gracias a Gigabyte por enviarnos la tarjeta gráfica Gigabyte RX 5700 X Gaming OC 8G para esta review

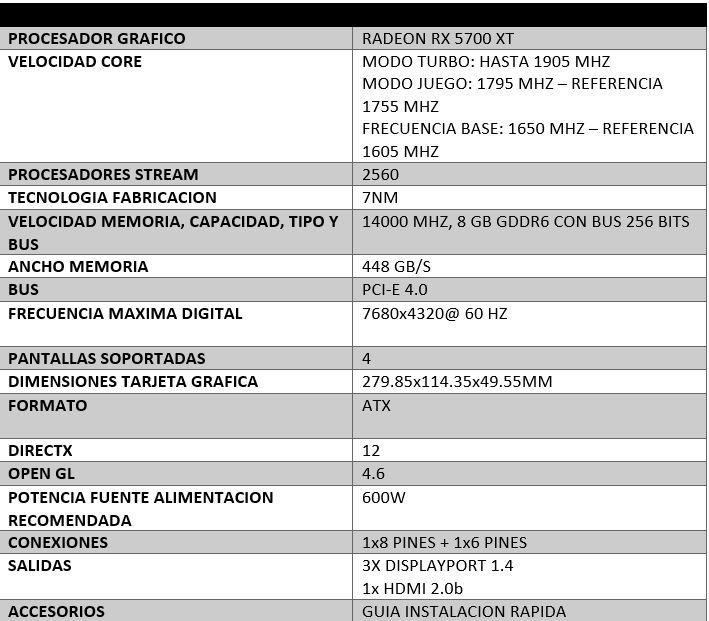

GIGABYTE RX 5700 X GAMING OC 8G: CARACTERISTICAS TECNICAS
[nextpage title= «GIGABYTE RADEON RX 5700 XT GAMING OC 8G: UNBOXING Y ACCESORIOS»]
El embalaje exterior es idéntico al de su hermana menor la RX 5600XT: una atractiva caja de cartón de buen tamaño de tonos oscuros/anaranjados. Vemos en esta zona frontal el «ojo» de Gigabyte, logo del fabricante, modelo en una franja de color rojo y algunas de sus principales especificaciones.

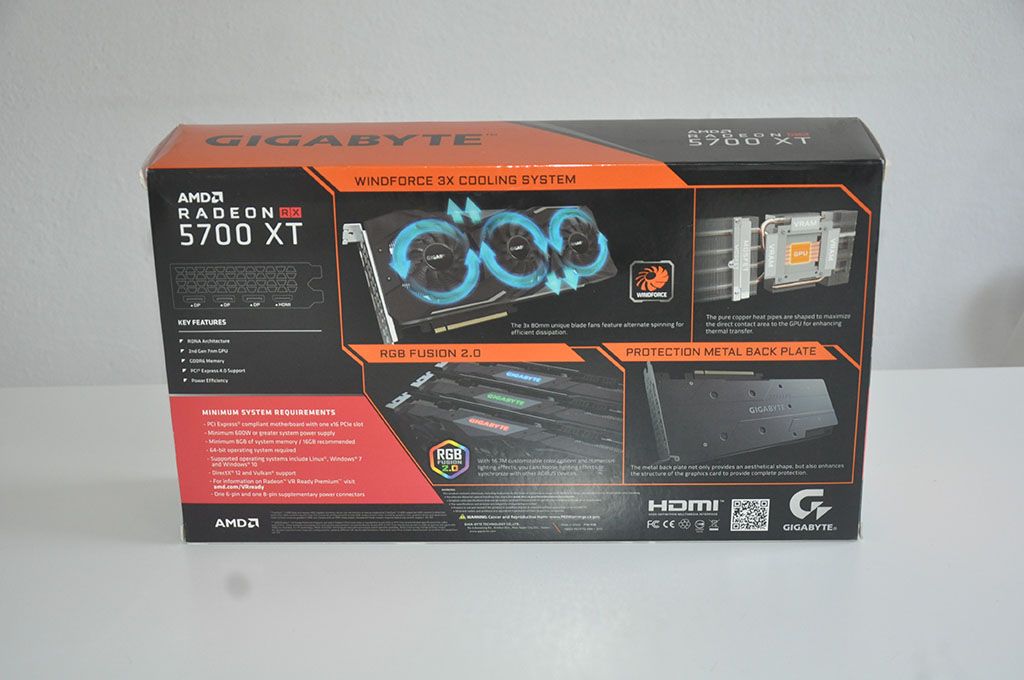

La zona trasera de este embalaje está completa de información técnica sobre la tarjetas, complementándose con varias imágenes de la misma.

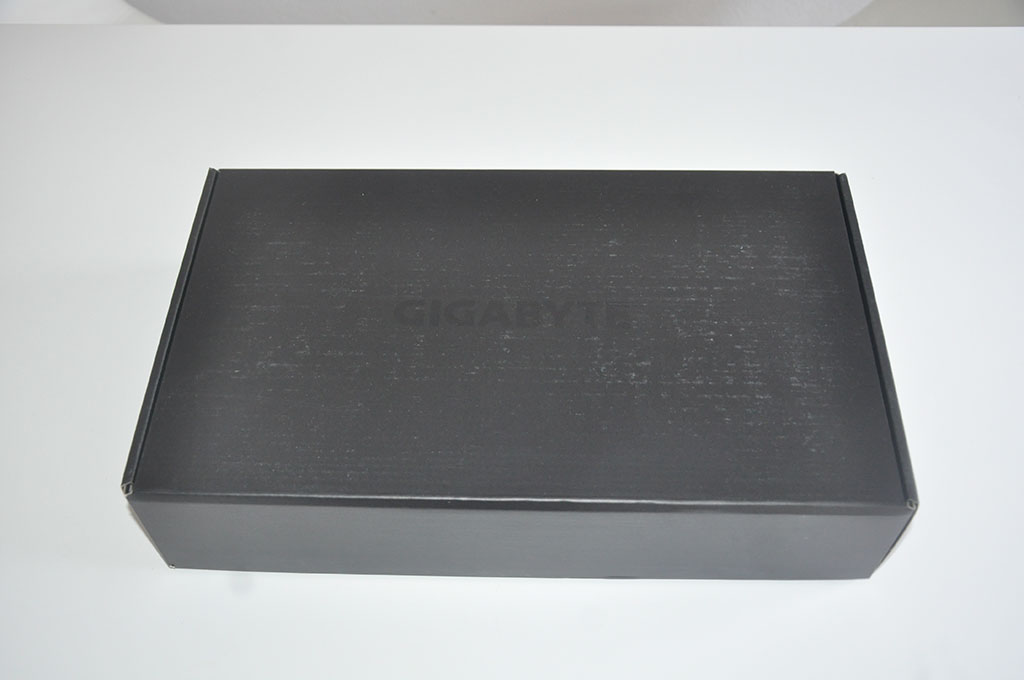

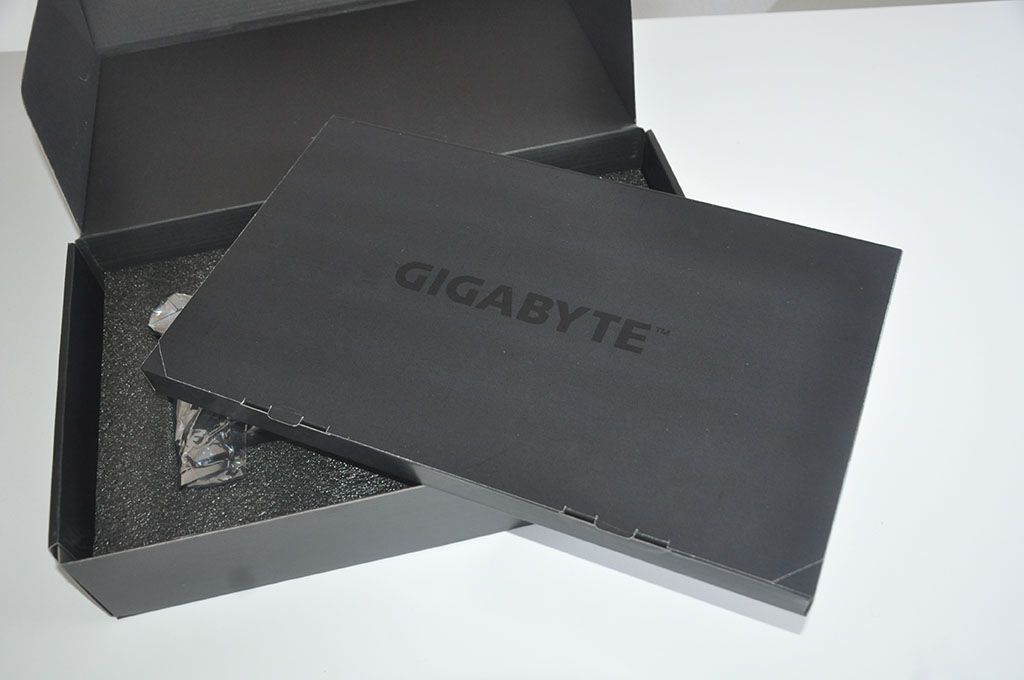

Al retirar el embalaje exterior vemos que la tarjeta y accesorios vienen dispuestos en una caja de cartón negra con el logo de Gigabyte en el centro.

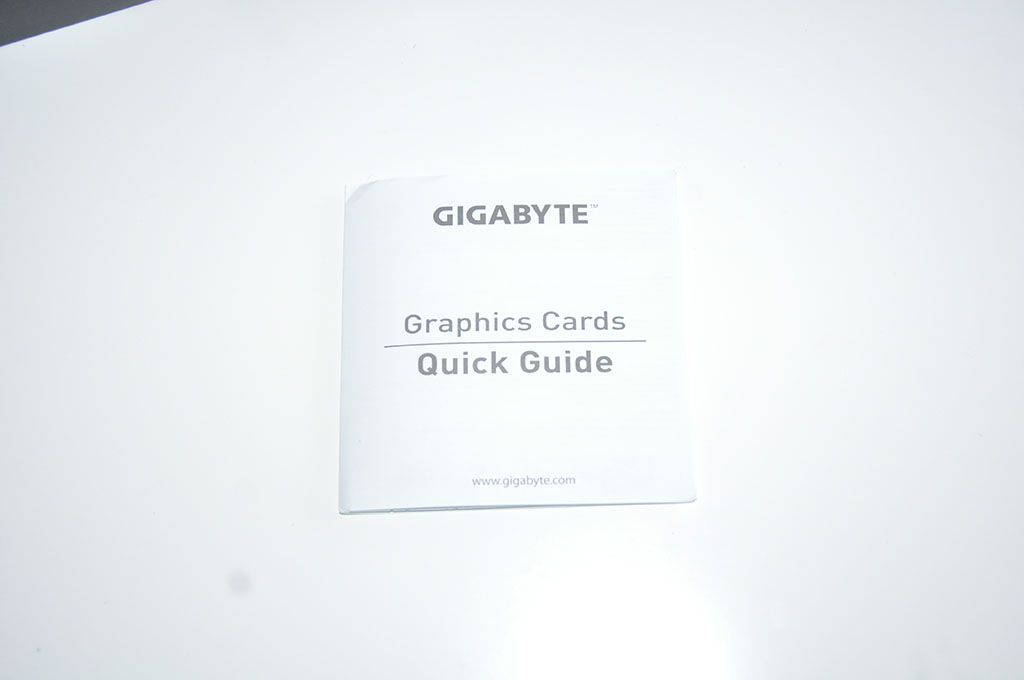

Los accesorios incluidos son sólamente el manual de instrucciones
[nextpage title= «GIGABYTE RADEON RX 5700 XT GAMING OC 8G: EN DETALLE»]

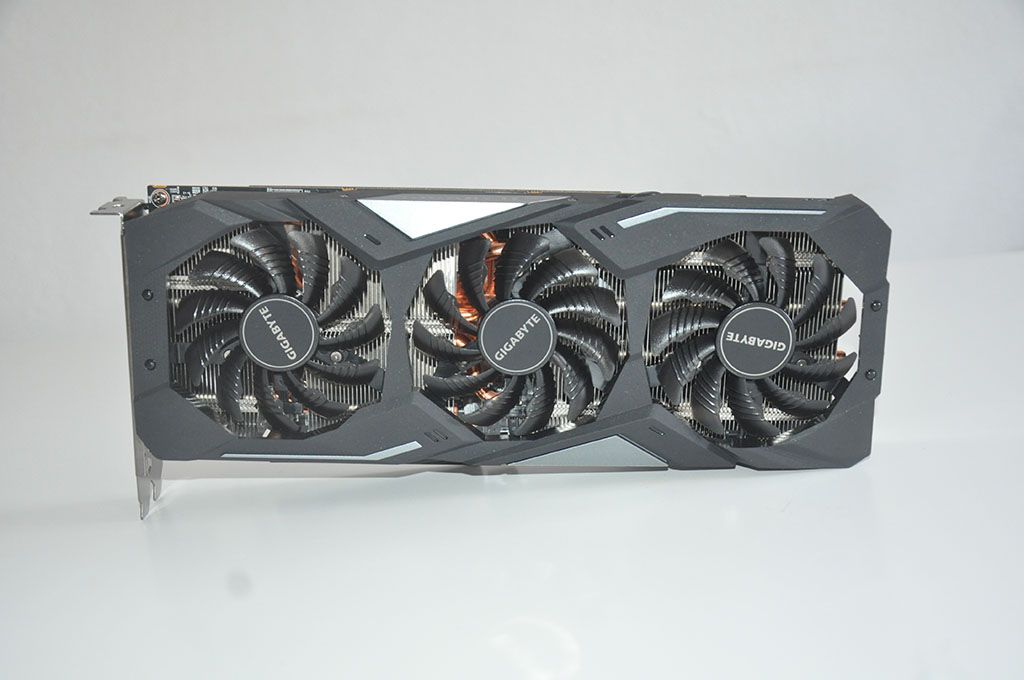

Exteriormente es idéntica al modelo 5600XT, se trata de una tarjeta con unas dimensiones de 279X114X49mm para un peso de algo más de 1 kilogramo. Predomina el sistema de refrigeración WindForce 3X compuesto por 3 potentes y silenciosos ventiladores de 80mm alojados en una carcasa de plástico de buena calidad.

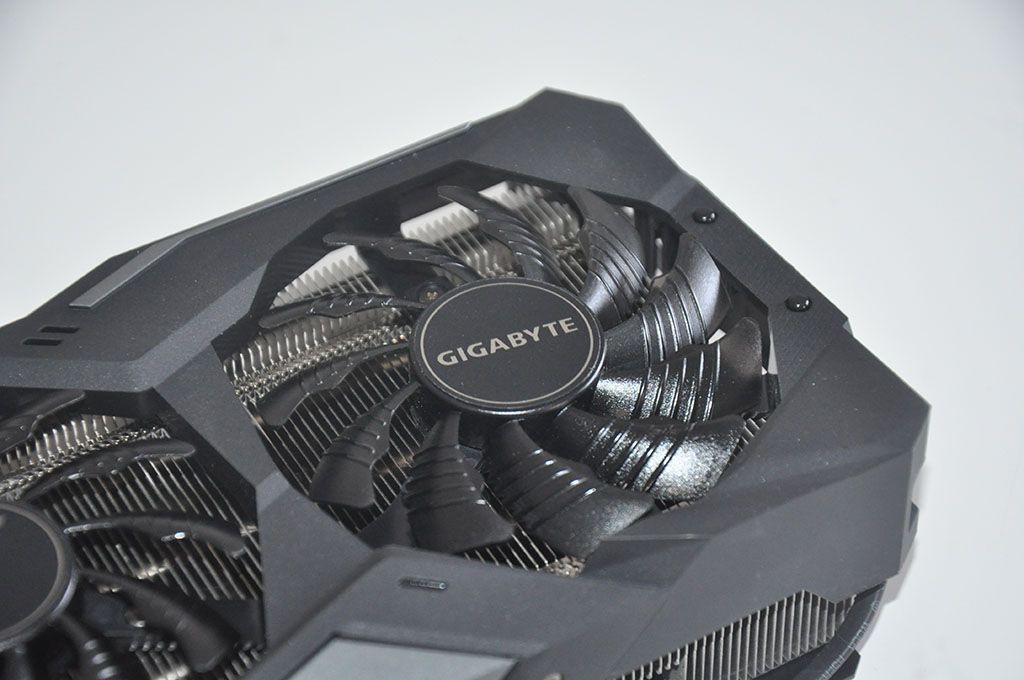

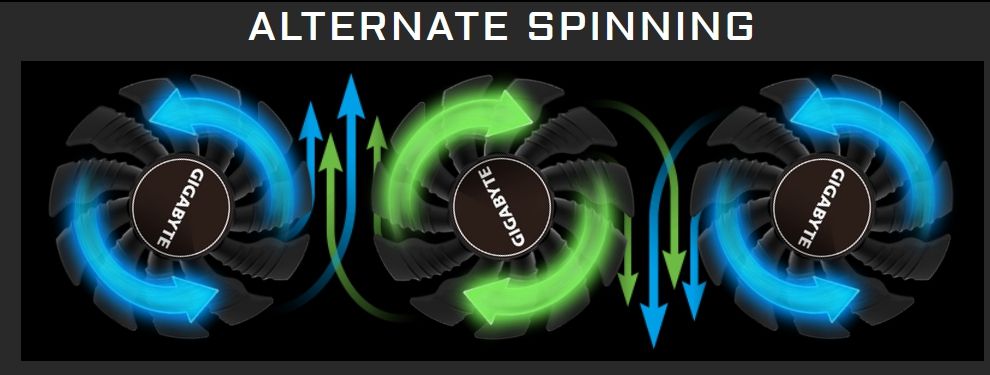

Los ventiladores de los extremos giran en dirección opuesta al central para mejorar la refrigeración.
Las aspas cuentan con 5 surcos en su superficie para evitar turbulencias y su régimen máximo de giro son las 4000 rpm.

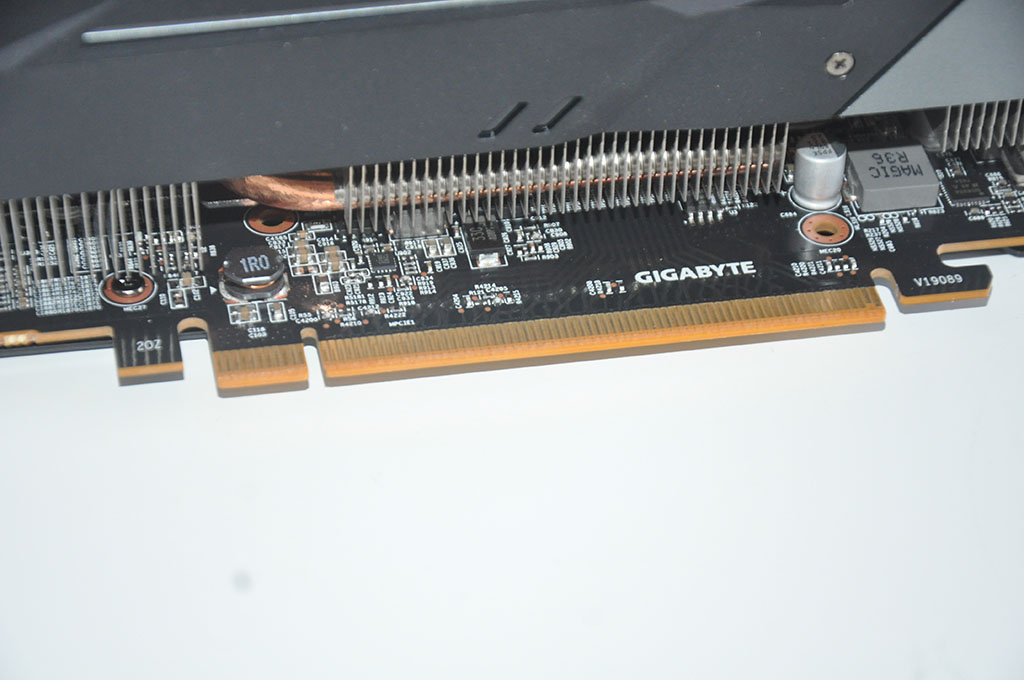

No hay conector para MultiGPU, pues AMD CrossFireX está implementado en las ranuras PCIe de placas compatibles – como las que poseen chipset AMD X570, y cuenta con una interfaz de conexión PCIe 4.0 x16
La carcasa de plástico del sistema Windforce 3X cubre más o menos la mitad del radiador en la zona inferior, permitiendo así disipar calor directamente desde el propio radiador.

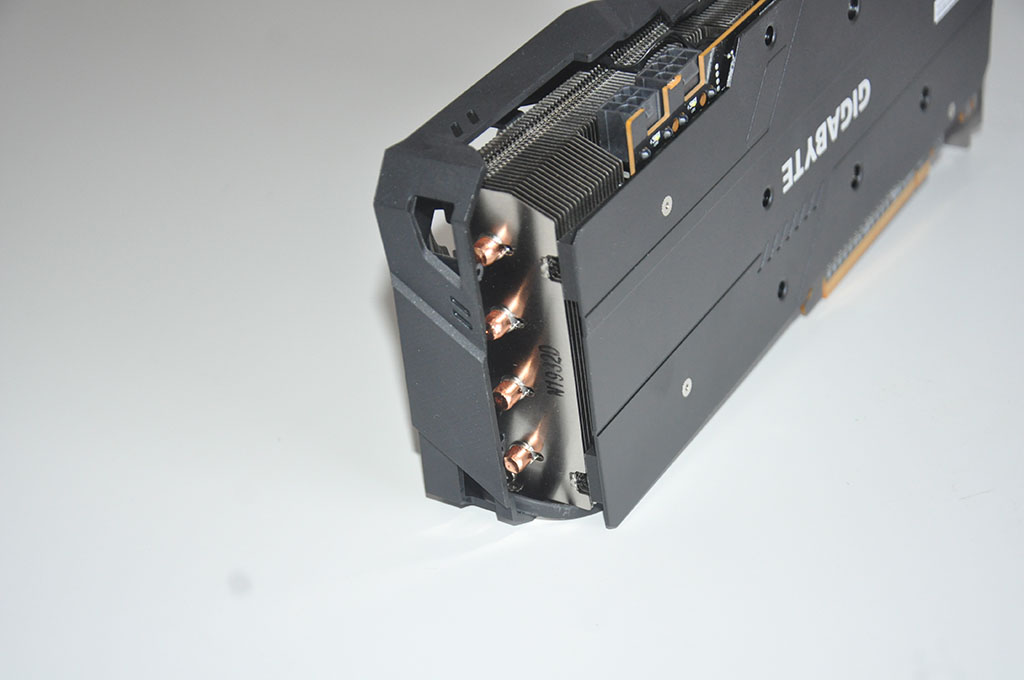

La zona trasera de la tarjeta remata con 4 heatpipes de cobre que atraviesan el radiador, cubiertos por la carcasa de Windforce 3X.

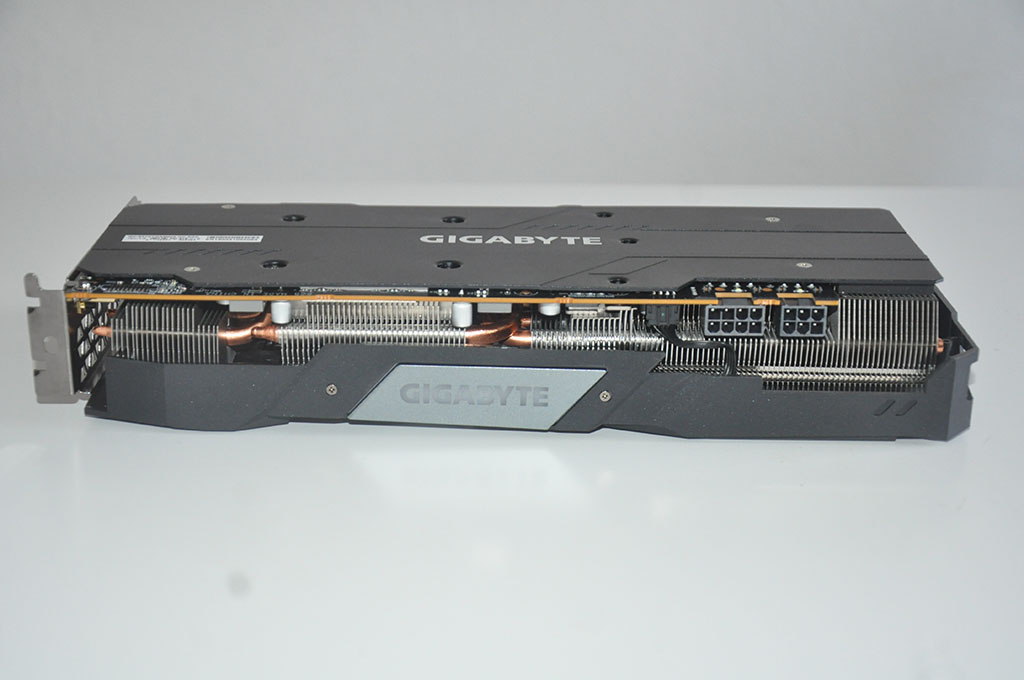

La zona superior de la tarjeta permite ver aproximadamente la mitad también del radiador, que facilita la evacuación de calor.

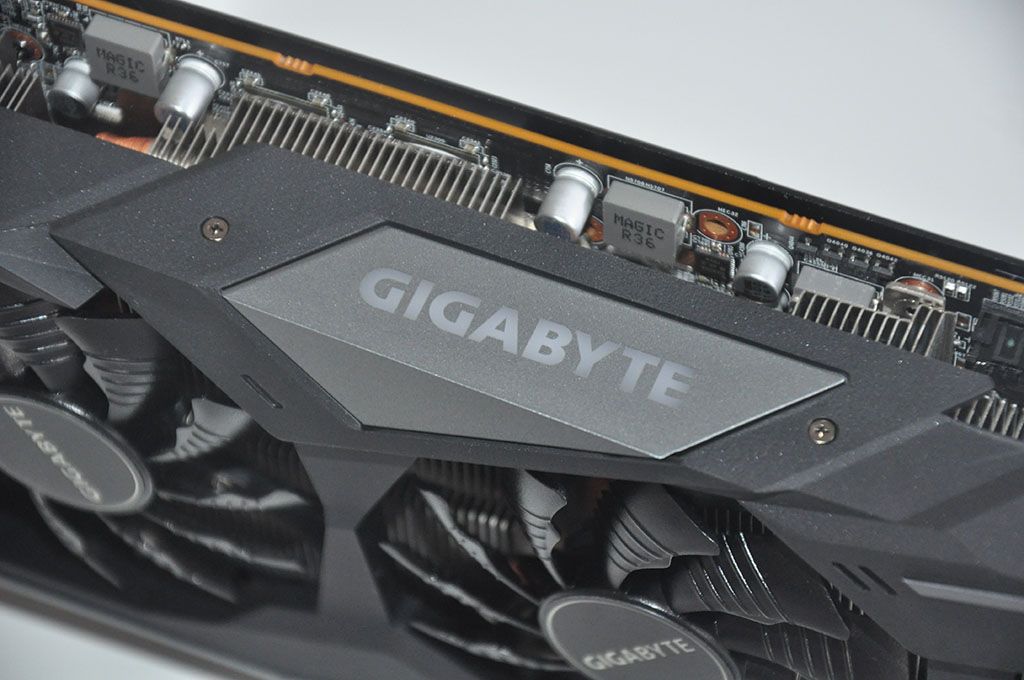

En la carcasa de los ventiladores encontramos el logo del fabricante que se ilumina como veremos más adelante. Podremos configurar esta iluminación mediante el software RGB Fusion 2.0

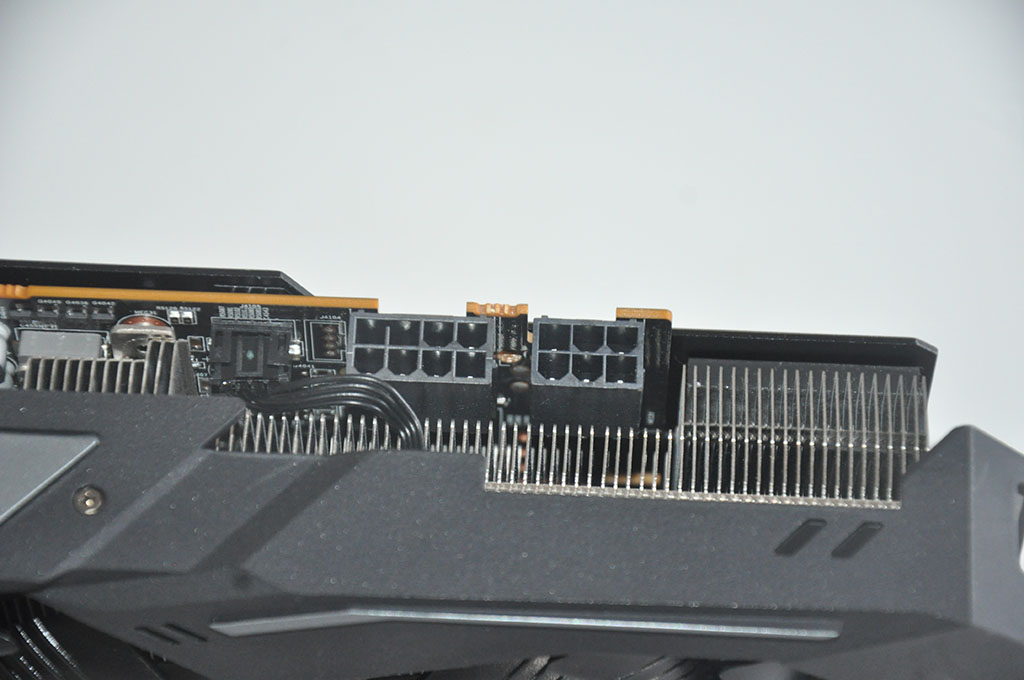

Para la alimentación de la gráfica contamos con un conector de 8+6 pines suficientes para un TDP de 225W que tiene la gráfica. A los lados de los conectores hay unos pequeños Led blancos que se iluminan si algo va mal en la alimentación.

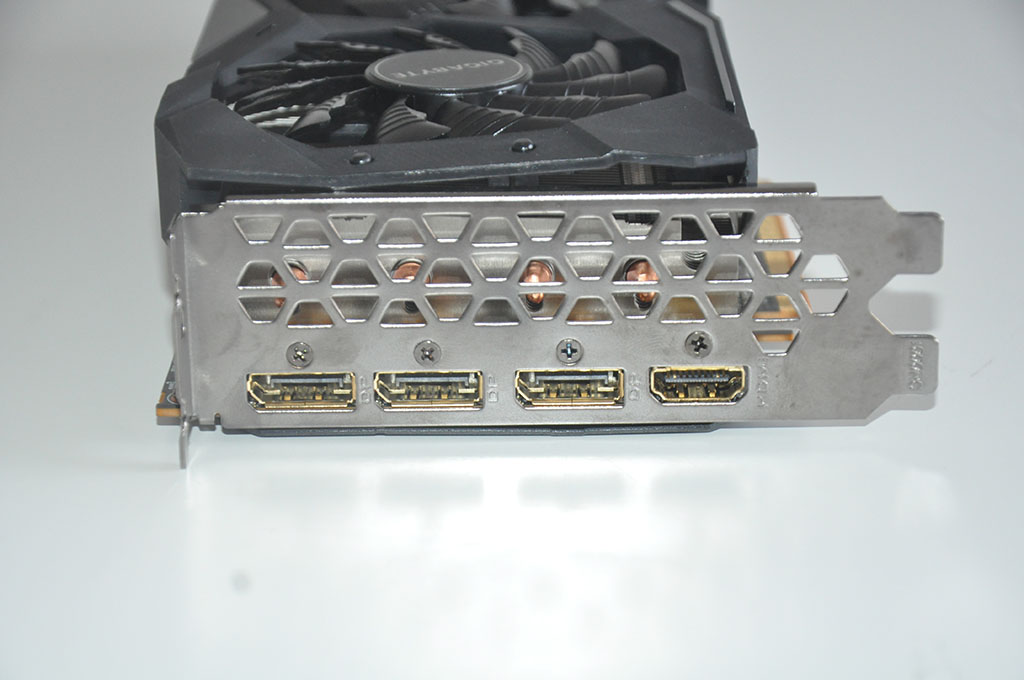

Pasamos a la zona delantera de la gráfica donde encontramos 4 conectores:
- 3X DisplayPort 1.4
- 1X HDMI 2.0b
Soporta hasta 4 monitores. Los puertos DisplayPort soportan una resolución máxima de 8K – 7680X4320p @ 60 fps o bien en 4K llegaremos a los 165 Mhz o 4K@ 60 FPS, siendo todos ellos compatibles con DSC, además de Radeon FreeSync, FreeSync 2 HDR y Radeon ReLive

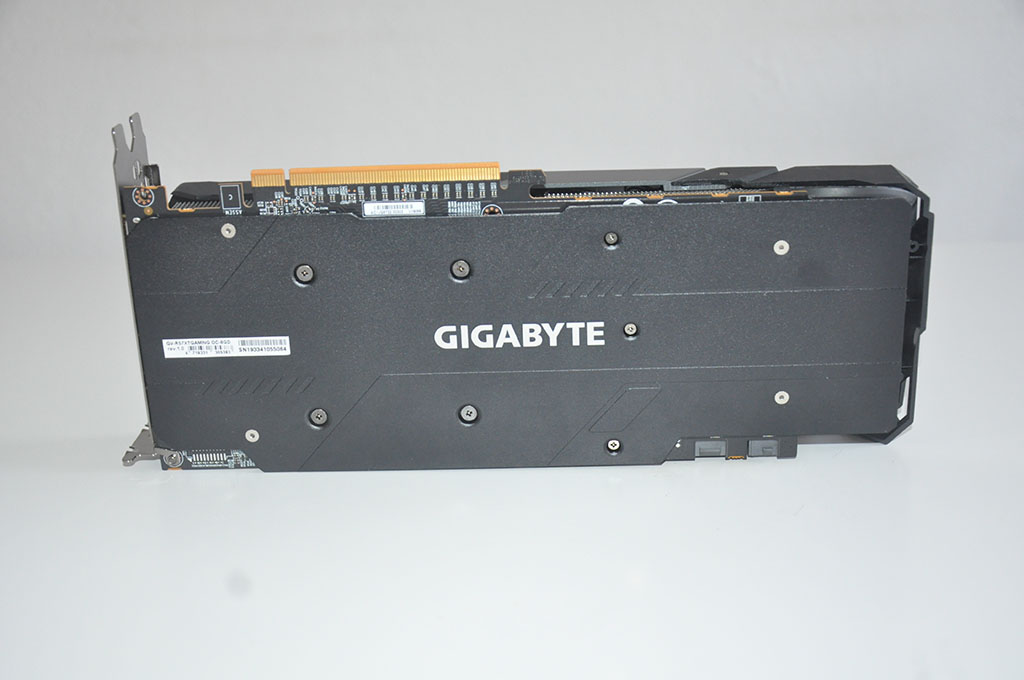

La zona trasera de la gráfica está presidida por un gran backplate negro de aluminio con el logo de Gigabyte en el centro.
[nextpage title= «GIGABYTE RADEON RX 5700 XT GAMING OC 8G: PCB INTERIOR»]

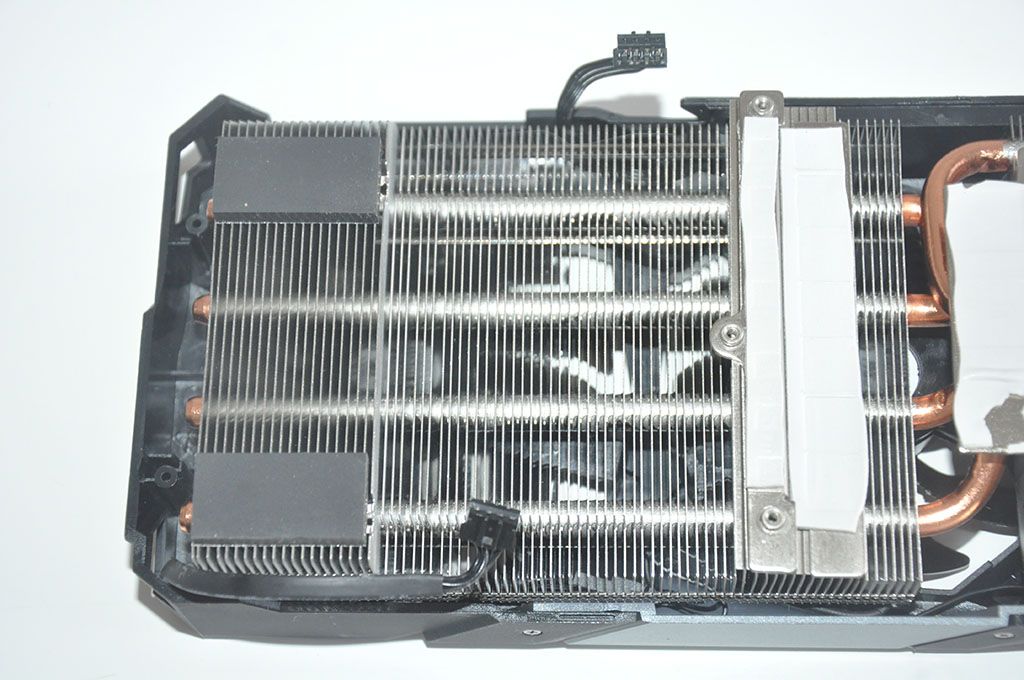

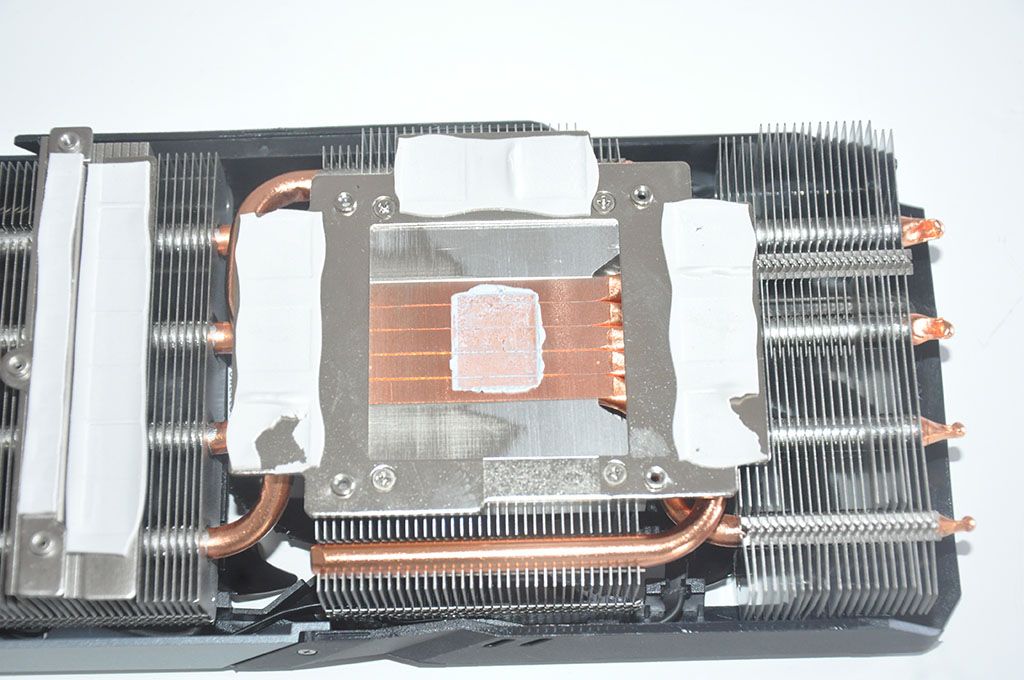

El disipador, de aluminio posee un fino aleteado, con dos bloques diferenciados: el de la derecha, está encargado de refrigerar la propia GPU y las memorias, contando para ello con pads térmicos de silicona para refrigerar los 8 módulos de memoria GDDR6 de la gráfica.
El radiador, está atravesado por 5 heatpipres de cobre que están en contacto directo con el procesador de la gráfica mediante pasta térmica.

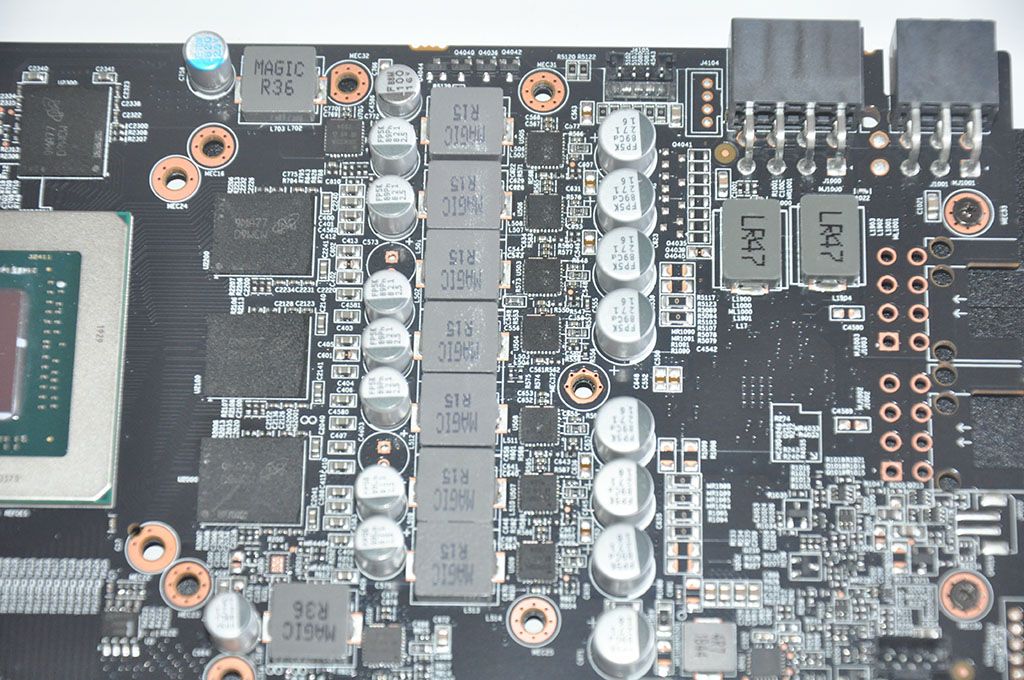

En el bloque de la izquierda vemos que está atravesado por 4 de estos heatpipres, con 2 pads térmicos en contacto con los Mosfets y Chokes del VRM de la gráfica. Los heatpipes cuentan en su interior con cámaras llenas de fluido para mejorar la transferencia térmica.

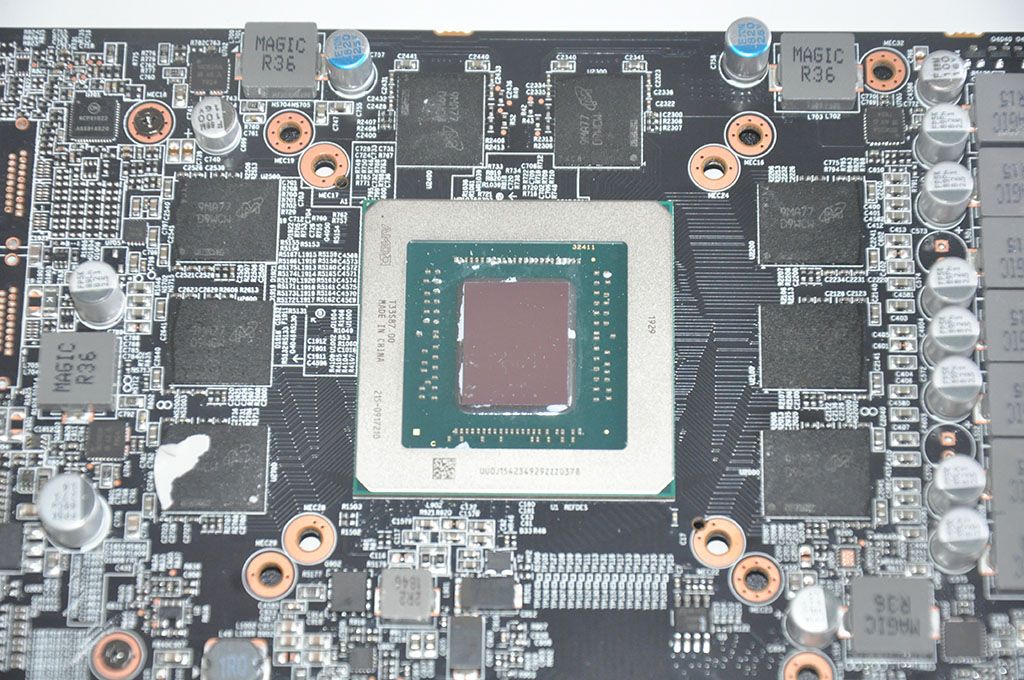

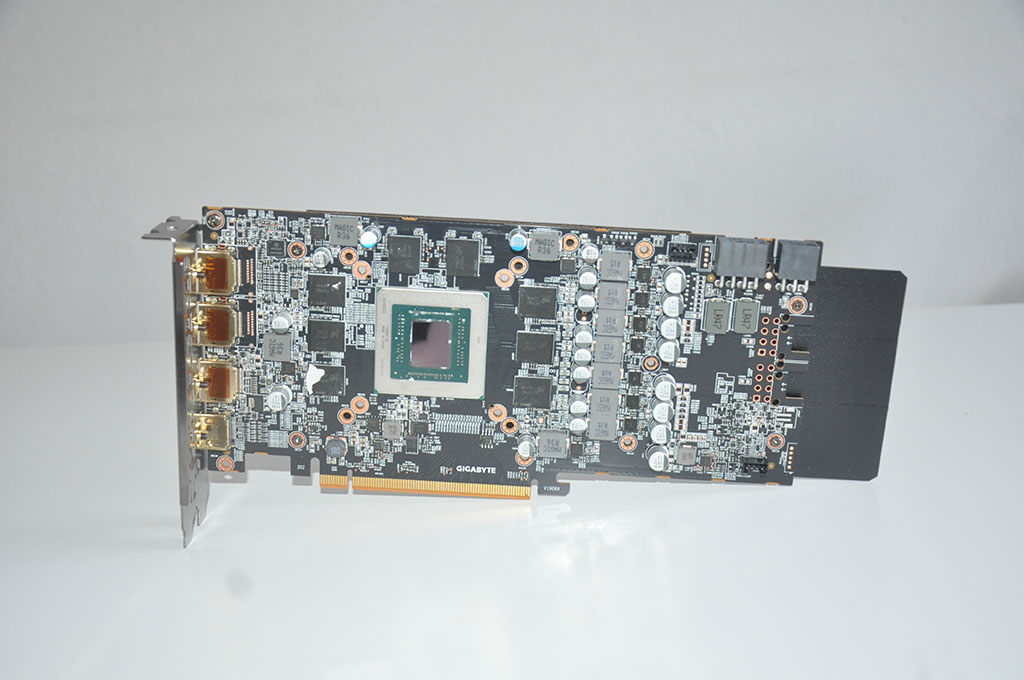

El chip Navi 10 dispone de 40 unidades de procesamiento, con 2560 núcleos de transmisión. En cuanto a velocidad de reloj, tenemos 3 posibles:
- 1650 Mhz como frecuencia base + 45 Mhz sobre modelo de referencia.
- 1795 Mhz en modo Gaming + 40 Mhz que el modelo de referencia.
- 1905 Mhz en modo turbo, igual que el modelo de referencia.
La memoria, es de tipo GDDR6 dispuesta en 8 módulos con un total de 8GB a una frecuencia de 14 Gps en un bus de 256 bits, que bajo un bus PCIe 4.0 arroja una velocidad de 448 GB/s.
[nextpage title= «GIGABYTE RADEON RX 5700 XT GAMING OC 8G: ILUMINACION»]
El software Gigabyte RGB Fusion 2.0 nos permitirá configurar la iluminación de la gráfica, ciñéndose al logo de Gigabyte y contando con hasta 6 efectos de iluminación
[nextpage title= «GIGABYTE RADEON RX 5700 XT GAMING OC 8G: PRUEBAS DE RENDIMIENTO»]
LLegó la hora de la verdad y vamos a comparar su rendimiento con la tarjeta gráfica que nos sirve de referencia, una PNY Geforce RTX 2060 XLR8 Gaming OC Edition 6GB GDDR6, una RTX 2070 Super, Gigabyte Geforce GTX 1650 Super, Gigabyte Radeon RX 5600 XT Gaming OC 6G
El equipo de pruebas estaba formado por estos componentes:
PLACA BASE: ASROCK TAICHI CLX
PROCESADOR: INTEL CORE I7 7800X
MEMORIA RAM: 2X8 GB TEAMGROUP 3200 MHZ
DRIVERS: AMD ADRENALIN 20.2.2

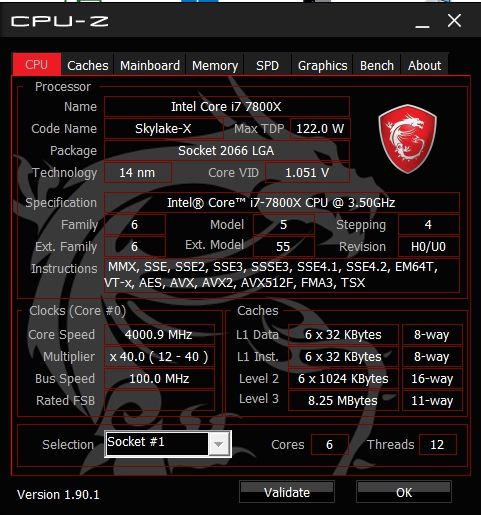

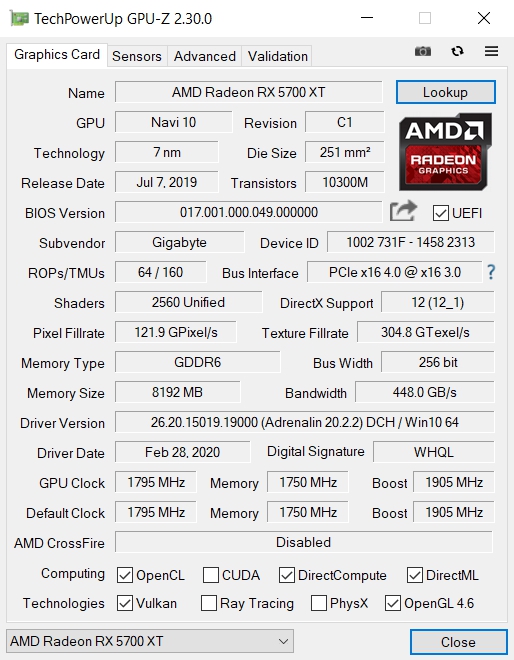

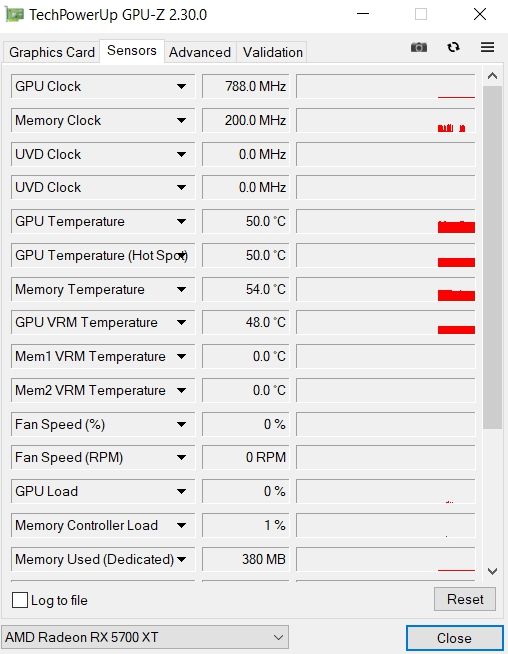

Capturas de CPU-Z y GPU-Z

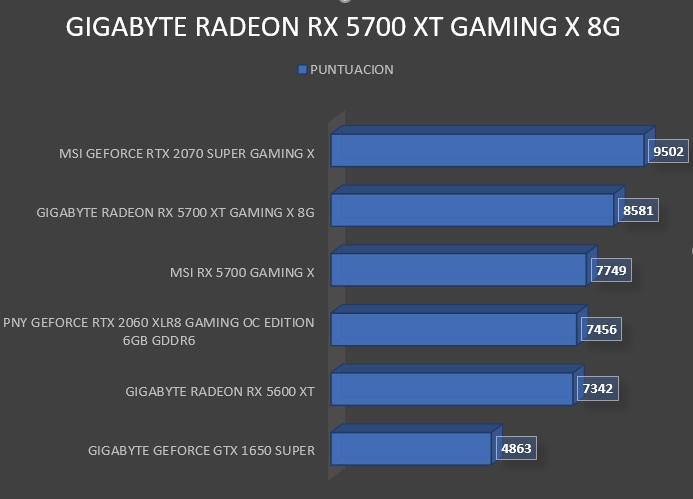

TESTS SINTETICOS

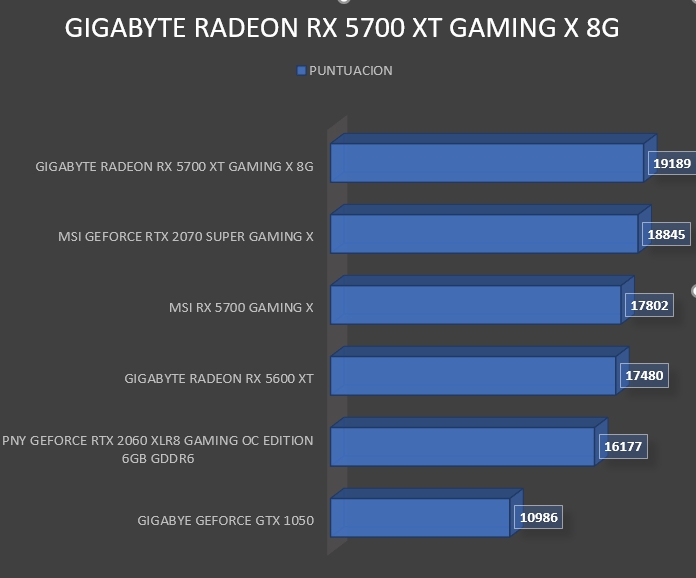

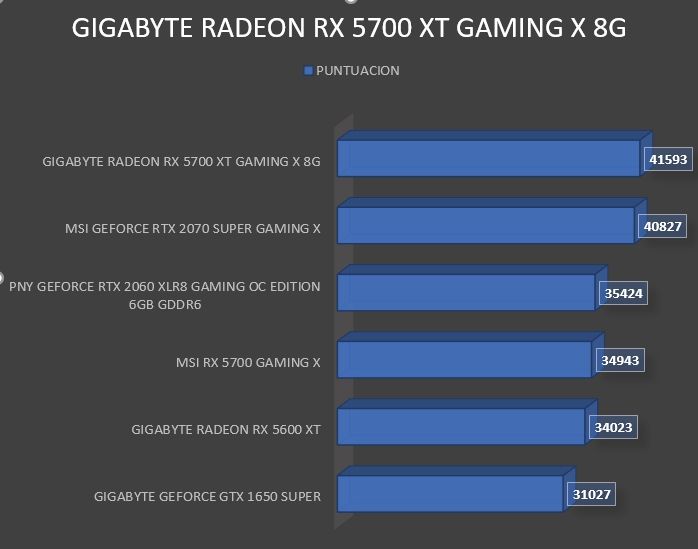

3DMARK FIRE STRIKE
3D MARK SKY DIVER
En prestaciones se sitúa a la altura de la RTX 2070.

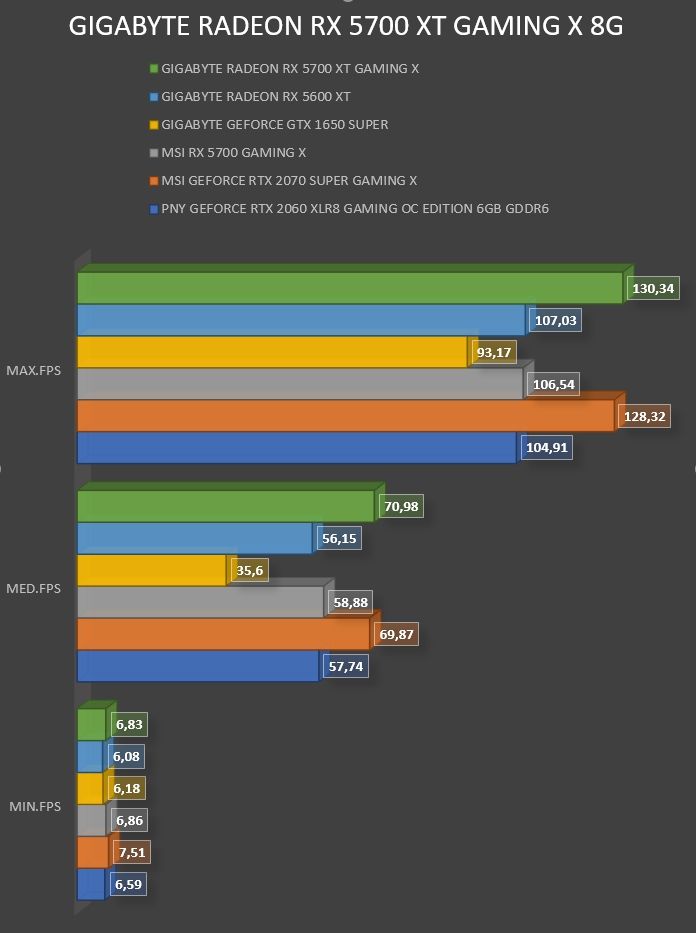

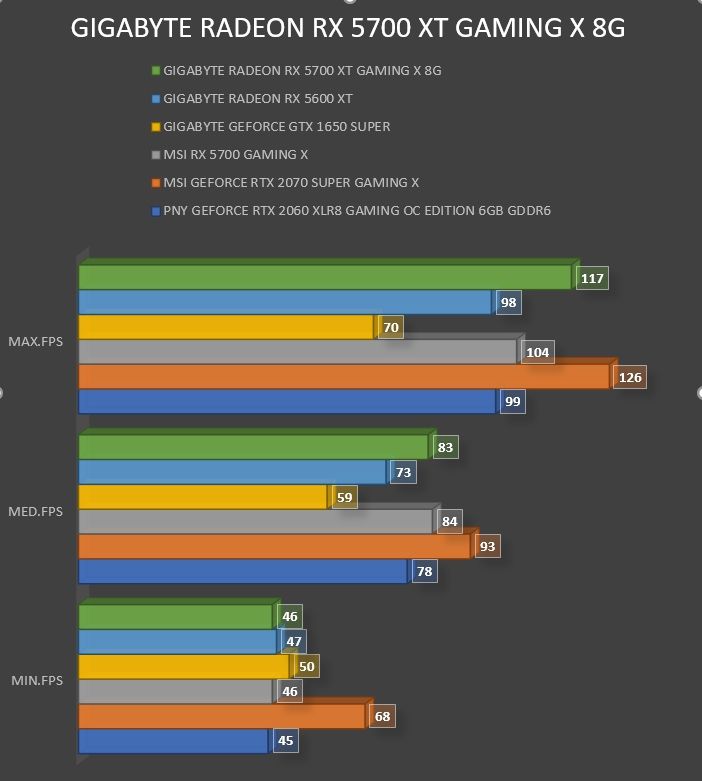

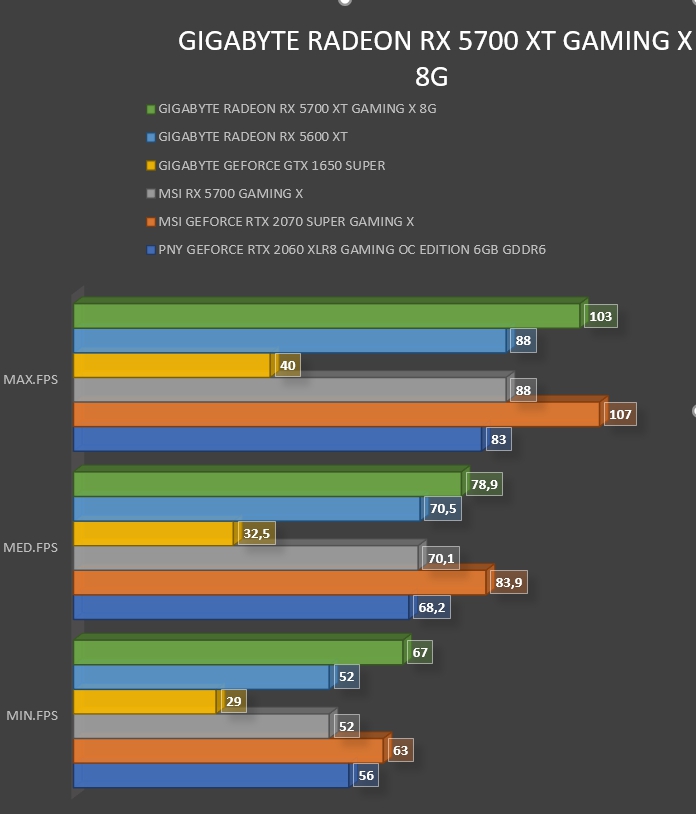

JUEGOS
FAR CRY NEW DAWN 1920X1080
FAR CRY NEW DAWN 2560×1440
Sólo consigue una ventaja clara sobre la RX 5600XT en 2K, quedando cerca del rendimiento de la RTX 2070
DEUS EX MANKIND DIVIDED 2560×1440
Estos son los settings empleados:
Prestaciones muy similares a la RTX 2070 otra vez.
F1 2018: 1920X1080
F1 2018 2560X1440
A la par en rendimiento con la RTX 2070
TOTAL WAR THREE KINGDOMS – BATTLE BENCHMARK- 1920X1080
TOTAL WAR THREE KINGDOMS – BATTLE BENCHMARK- 2560×1440
Encarnizada lucha con la RTX 2070 otra vez.
TOM CLANCY´S GHOST RECON: 1920×1080
TOM CLANCY´S GHOST RECON: 2560×1440
Superior a la RX 5700 y prestaciones casi idénticas a la RTX 2070
METRO EXODUS: 1920X1080
Se ejecutó el bench con estos settings:
METRO EXODUS: 2560X1440
Muy buenas prestaciones a la par de la RTX 2070
SHADOW OF THE TOMB RAIDER: 1920×1080
Esta fue la configuración empleada:
SHADOW OF THE TOMB RAIDER 2560X1440
En resolución 2K casi iguala de nuevo a la RTX 2070
HITMAN 1920×1080
HITMAN 2560X1440
En este bench, se ha mostrado como la opción más potente.

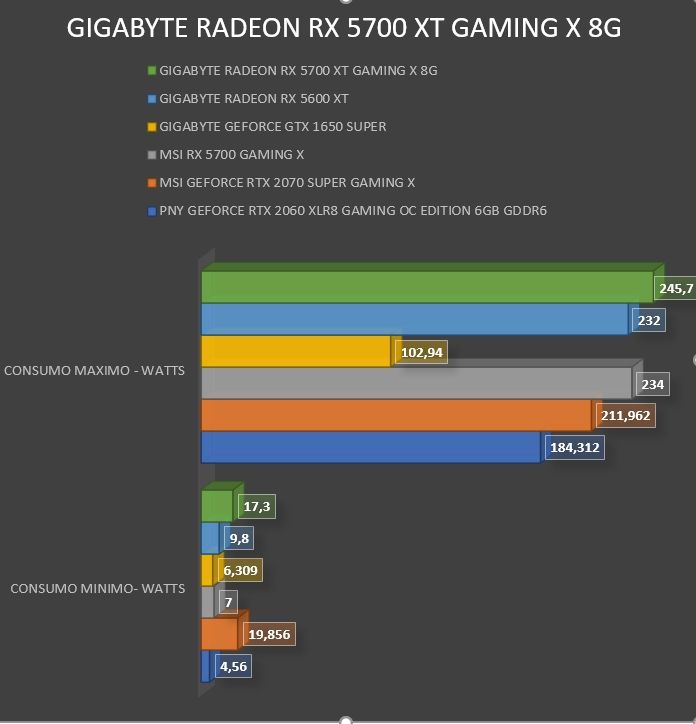

[nextpage title= «GIGABYTE RADEON RX 5700 XT GAMING OC 8G: CONSUMO Y TEMPERATURAS»]

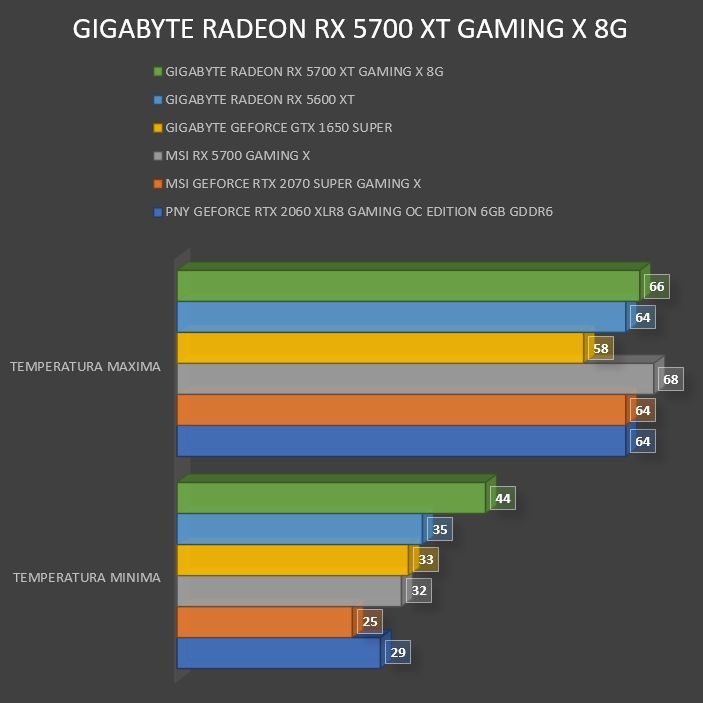

Para medir las temperaturas hemos estresado la gráfica durante la ejecución de 3D Mark Fire Strike durante 30 minutos consecutivos, monitorizando la temperatura con HWInfo 64. En IDLE la temperatura mínima es de 44ºC, mientras que en FULL la máxima temperatura fue de 66ºC. Muy buen trabajo el del sistema Windforce 3X que mantiene la gráfica en unas buenas temperaturas de funcionamiento y como es característico de este sistema, con un gran silencio de funcionamiento.
[nextpage title= «GIGABYTE RADEON RX 5700 XT GAMING OC 8G: OVERCLOCKING»]

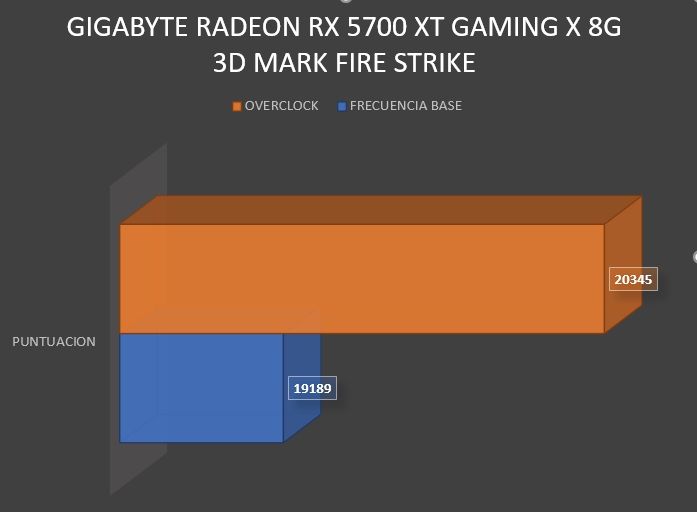

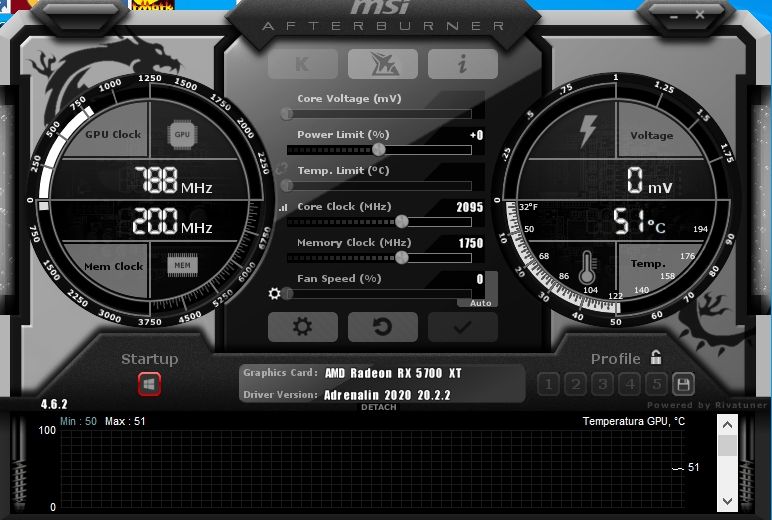

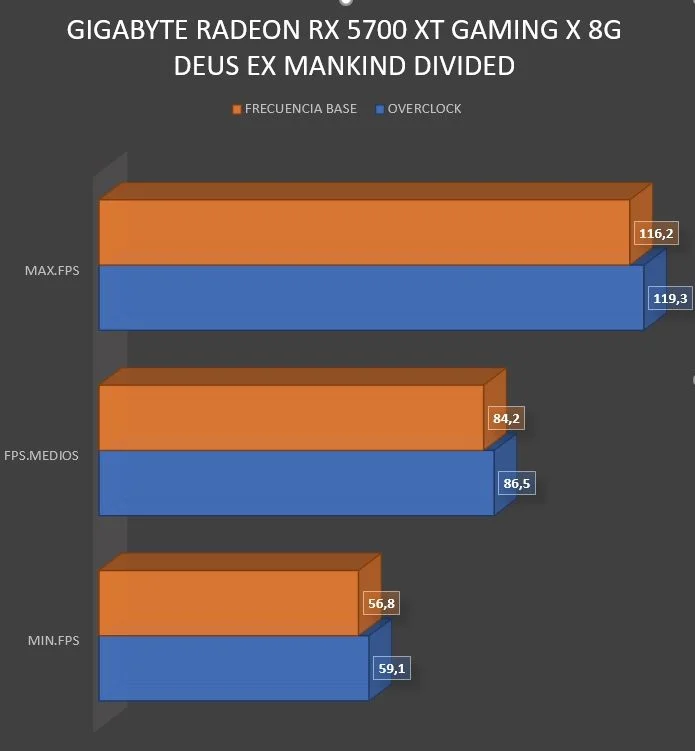

Mediante la aplicacion Aorus Engine, pudimos subir la frecuencia desde los 1650Mhz hasta los 2095Mhz en el core y la memoria desde los 14 Mhz hasta los 14,8 Mhz de forma estable:
