Hoy os traemos la review de la tarjeta gráfica Gigabyte Radeon RX5500 XT Gaming OC 8 GB que incorpora el sistema de refrigeración WindForce 3X e iluminación RGB Fusion, con un ligero overclock de fábrica.
Muchísimas gracias a Gigabyte por enviarnos la tarjeta gráfica Gigabyte Radeon RX5500 XT Gaming OC 8 GB para la review
GIGABYTE RADEON RX 5500 XT GAMING 8 GB: CARACTERISTICAS TECNICAS
| PROCESADOR GRAFICO: | RADEON RX 5500 XT |
| CORE CLOCK Y GAME CLOCK: | BOOST: Hasta 1845 Mhz
GAME CLOCK: 1737 Mhz – Referencia 1717 Mhz |
| CARACTERISTICAS PROCESADOR GRAFICO: | STEAM PROCESSOR: 1408
PROCESS TECHNOLOGY: 7NM |
| MEMORIA: | 8GB GDDR6 14000 Mhz
BUS: 128 bits ANCHO DE BANDA: 224 GB/s |
| BUS: | PCI-E 4.0 |
| RESOLUCION MAXIMA DIGITAL: | 7680X4320 @ 60 Hz CONECTORES: DISPLAYPORT 1.4×3 HDMI: 2.0B |
| TAMAÑO TARJETA: | 281X115X40mm |
| DIRECTX Y OPEN GL: | 12 y 4.6 |
| FUENTE ALIMENTACION RECOMENDADA: | 450W
CONECTOR: 8 Pines |
| ACCESORIOS: | GUIA INSTALACION RAPIDA |
[nextpage title= «GIGABYTE RADEON RX 5500 XT GAMING OC 8GB: UNBOXING Y ACCESORIOS»]
La presentación de la gráfica Gigabyte Radeon RX 5500 XT OC 8GB está formada por una caja de cartón de generoso tamaño y atractivo diseño. Vemos las grafías propias de Gigabyte en este frontal y alguna de sus principales características.
Vemos en una esquina en el frontal las principales características de su procesador gráfico, construido en 7nm. En la zona trasera del embalaje encontramos información sobre la gráfica y varias imágenes de la misma.
La tarjeta y los accesorios vienen dispuestos en una caja de cartón negra interior. Como accesorios sólo encontramos una guía de instalación rápida.
[nextpage title= «GIGABYTE RADEON RX 5500 XT GAMING OC 8GB: DISEÑO»]

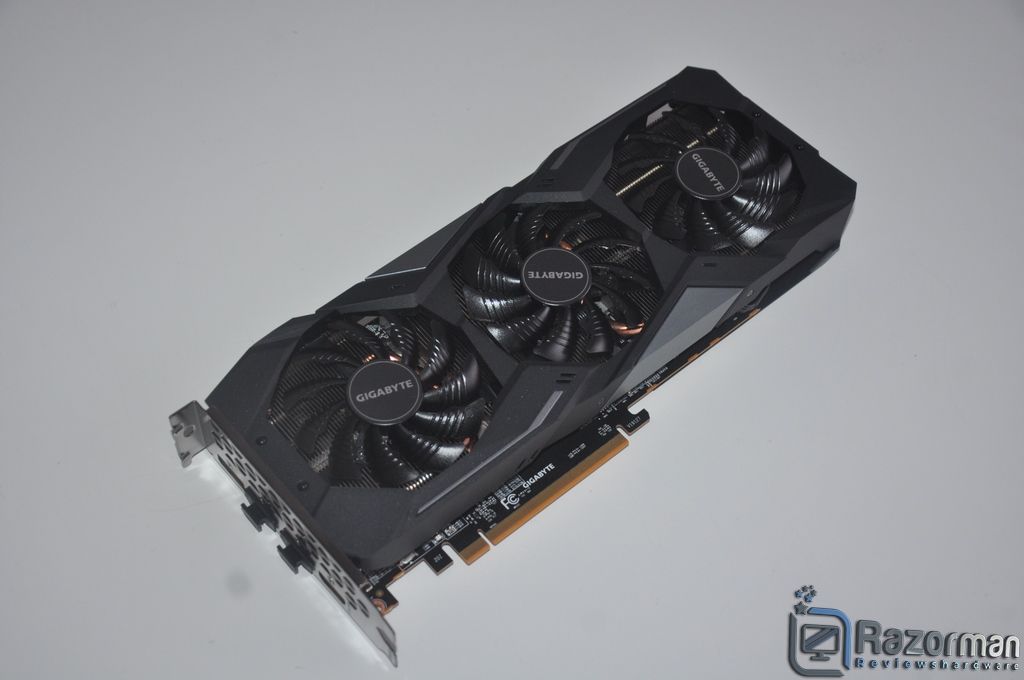

La tarjeta gráfica Gigabyte Radeon RX5500 XT Gaming OC 8 GB tiene unas dimensiones de 281X115X40mm con 3 ventiladores encargados de refrigerarla y ocupando doble slot. En esta gama de Gigabyte encontramos 2 versiones: una de 4 Gb y la analizada de 8 GB, nuestro consejo es decantarse por la versión de mayor capacidad por su mejora a la hora de jugar.

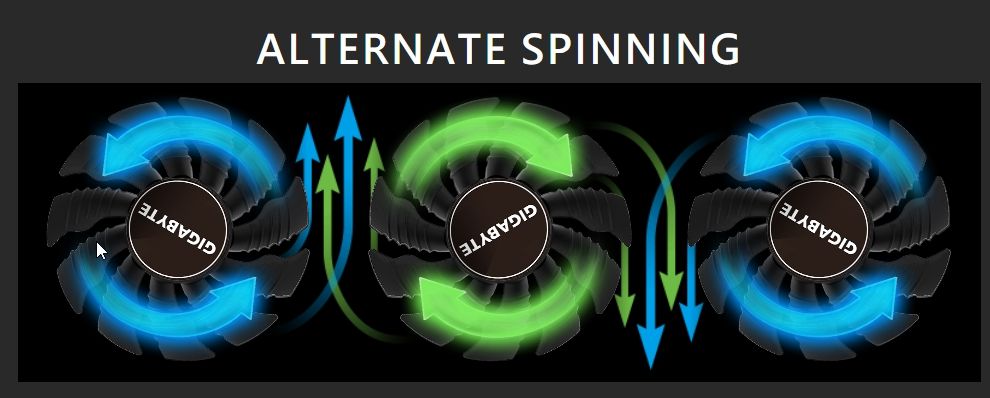

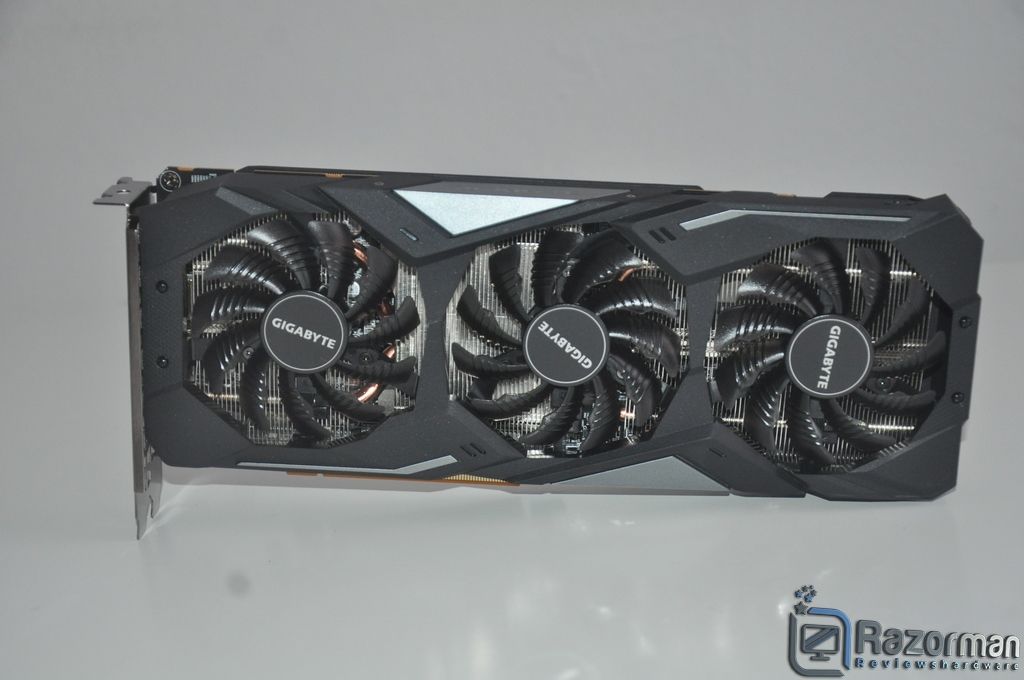

En la gráfica encontramos una carcasa de plástico que la cubre en su totalidad en un perfil donde encontramos 3 ventiladores WindForce 3X de 80mm cada uno de ellos y giro alternado, con el ventilador central girando en dirección contraria al de los extremos , para obtener el mayor grado de refrigeración posible.
Hasta media carga aproximadamente, los ventiladores permanecerán en reposo, por lo que en muchas ocasiones la sonoridad es nula. Todos los ventiladores están gestionados por el mismo conector.

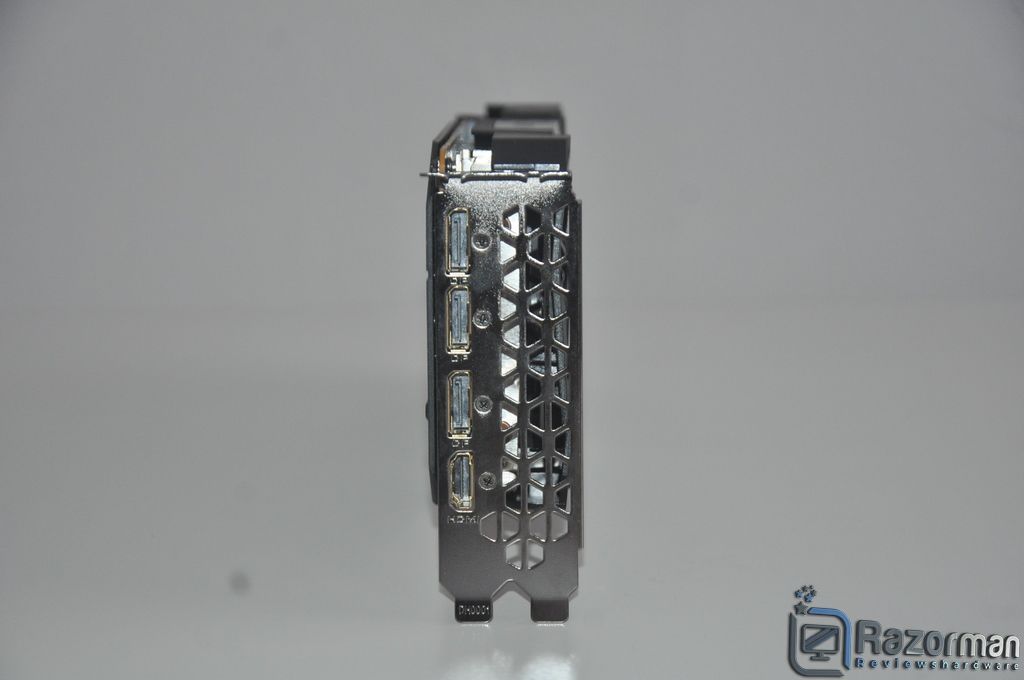

Pasamos a las conexiones de esta Gigabyte RX 5500 XT Gaming OC 8 GB y encontramos estos conectores:
1 HDMI 2.0b
3X DisplayPort 1.4
Obteniendo así 4 salidas para otros tantos monitores. El puerto HDMI ofrece una resolución estándard 4K @ 60 Hz, mientras que el conector DisplayPort ofrece hasta 8K @ 60 FPs. Se ofrece soporte para AMD FreeSync 2 HDR para monitores de alto rendimiento.

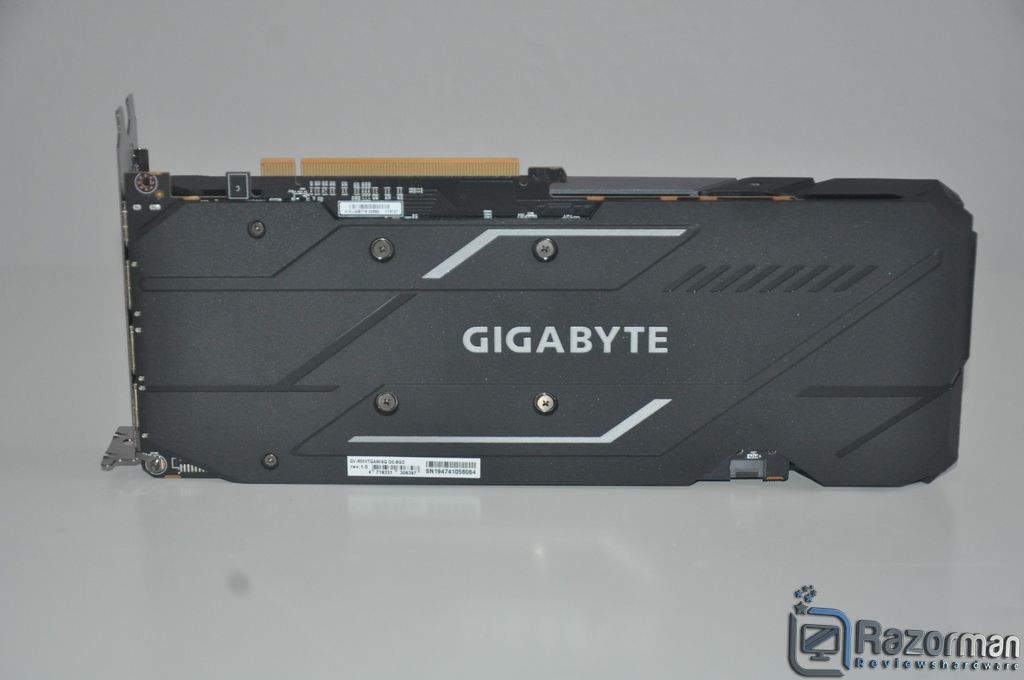

En este perfil de la tarjeta encontramos un blackplate de plástico con el logo de Gigabyte.
La conexión se realiza con un conector PCI Express 4.0 con soporte para DirectX 12 y Open GL 4.6

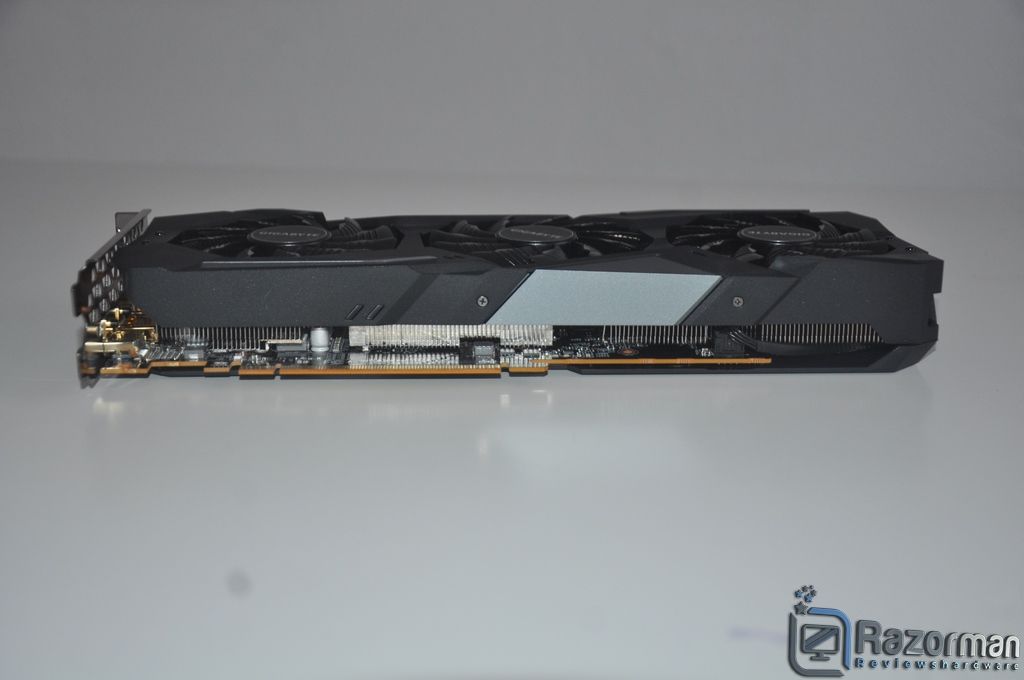

Detalle de la zona inferior de la gráfica, donde vemos que el soporte de plástico del sistema WindForece 3X ocupa la mitad de grosor de la gráfica y dejando al descubierto parte de los radiadores de la misma

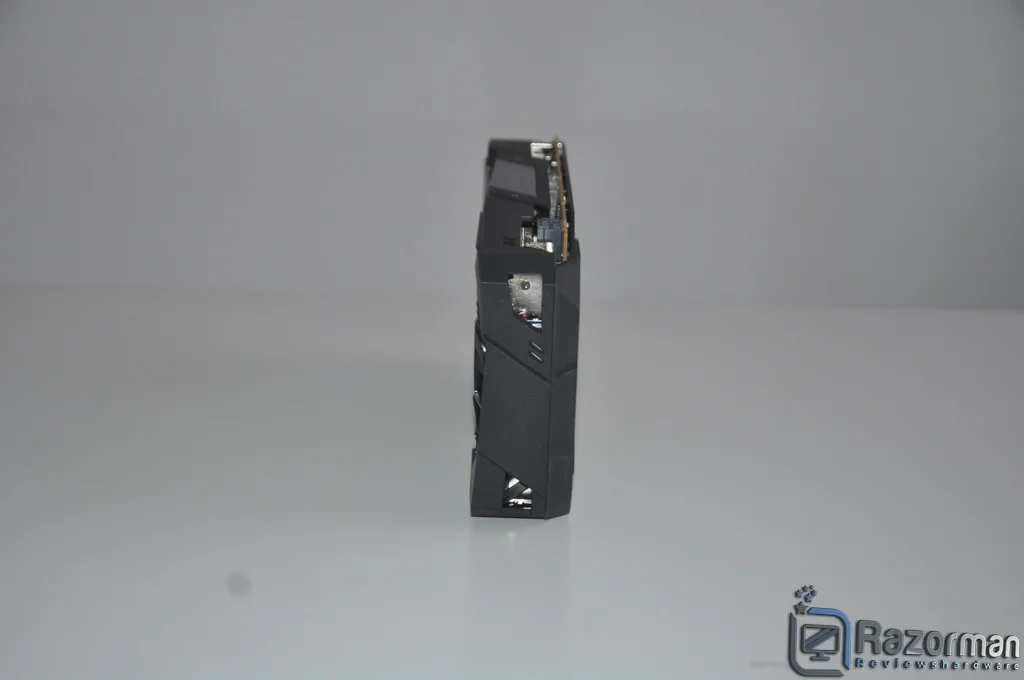

Detalle de la zona trasera, donde se cubre por completo por la carcasa de plástico.

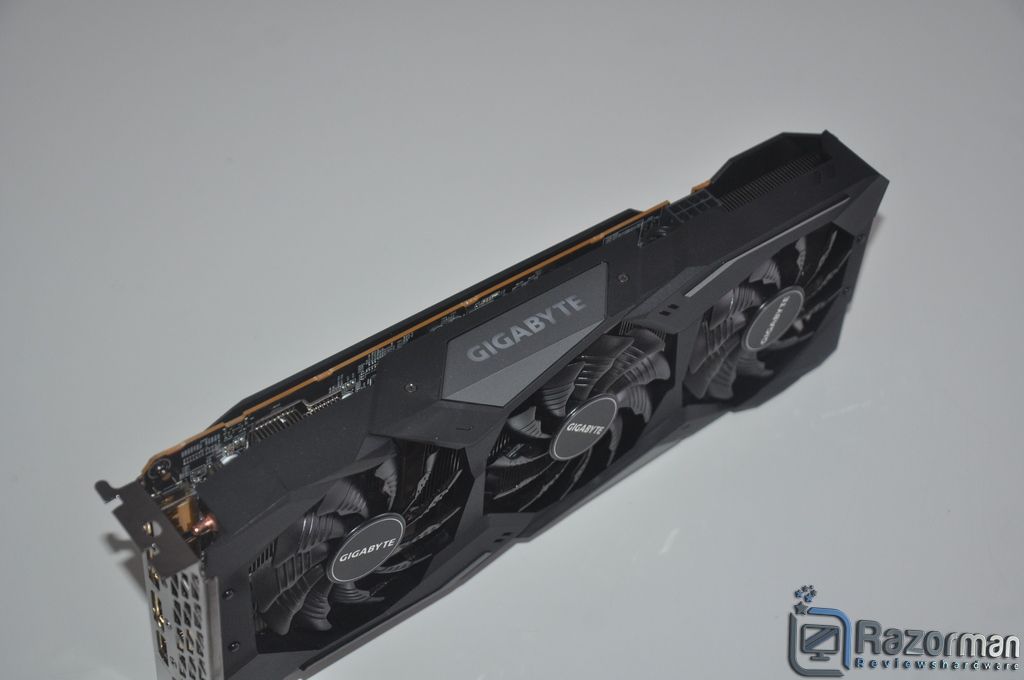

En la zona superior de la tarjeta encontramos el logo de Gigabyte con iluminación RGB 2.0
[nextpage title= «GIGABYTE RADEON RX 5500 XT GAMING OC 8GB: PCB INTERIOR»]

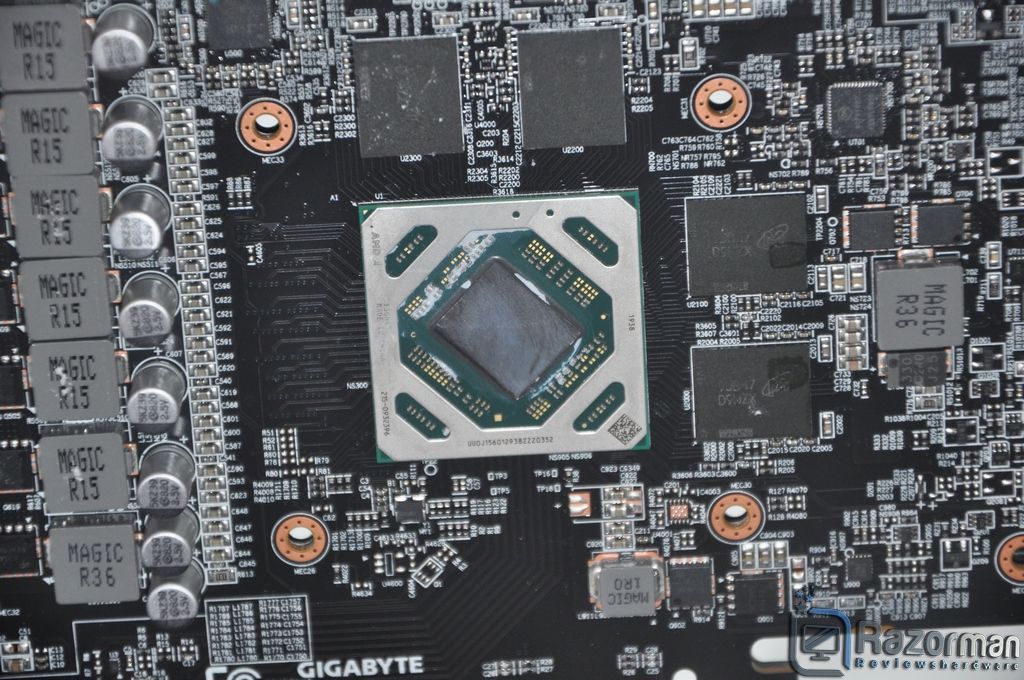

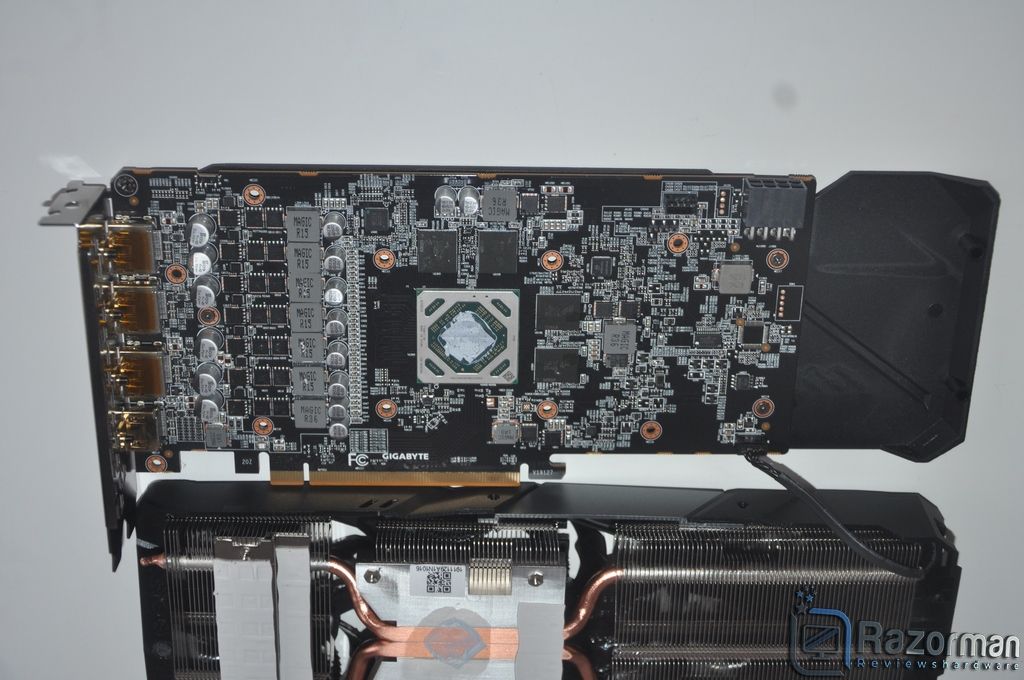

Tras retirar todos los tornillos que sujetan la carcasa y backplate al PCB interno, éste es su aspecto: la arquitectura presente es la conocida Navia 14, con proceso de fabricación 7nm FinFet. El procesador gráfico está dotado de 22 unidades de computación con un total de 1408 procesadores de flujo – Stream Processors –
Las frecuencias de trabajo del procesador llegan a los 1737 Mhz y 1845 Mhz en modo boost – frente a los 1717 Mhz de la versión normal, que arrojan un rendimiento de 88 TMUS – unidades de textura – 32 ROPS – unidades de rasterizado –
En cuanto a memoria, encontramos un total de 8 GB GDDR6 con una frecuencia de 14 Gbps, con un bus de 128 bits y un ancho de banda de 224 GB/s. El TDP de esta gráfica es bastante comedido: 130W, y el fabricante recomienda al menos una fuente de alimentación de 450W.

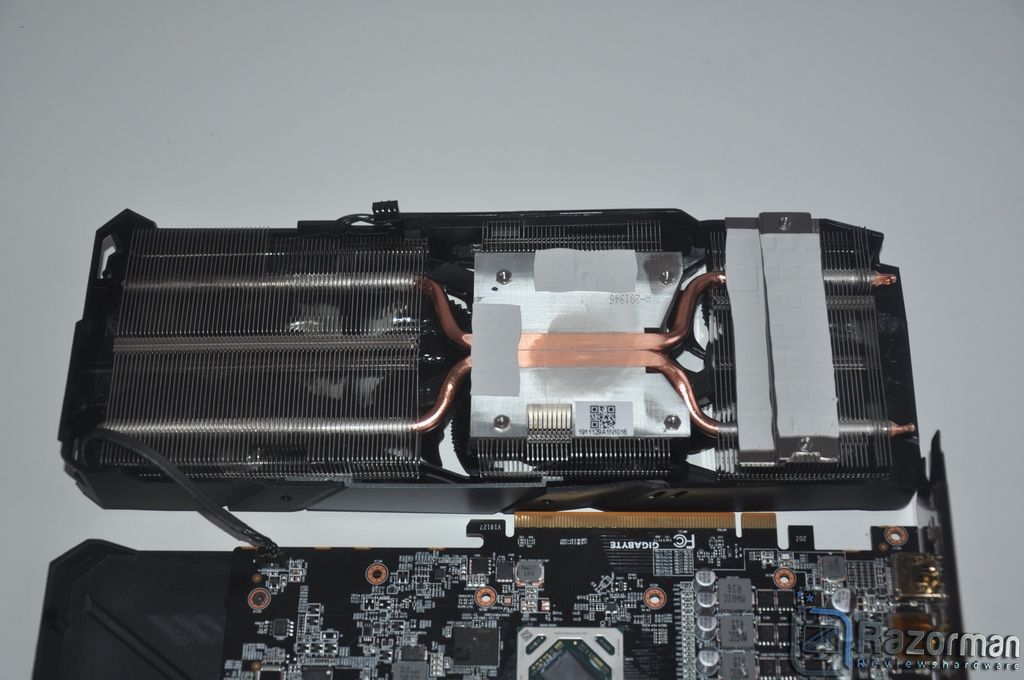

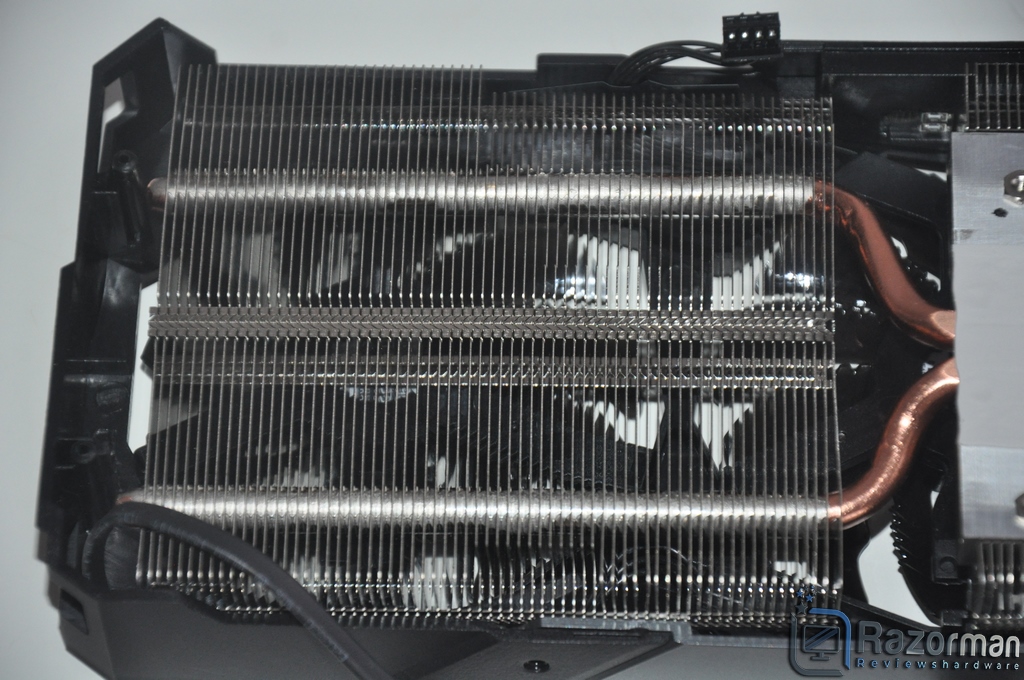

El disipador del sistema WindForce 3X está fabricado en aluminio y es de muy generoso tamaño y con abundantes y finas aletas de refrigeración. Su arquitectura está compuesta por un triple bloque unido por 2 heatpipes de cobre que transportan el calor del procesador gráfico por los bloques de disipación.
.

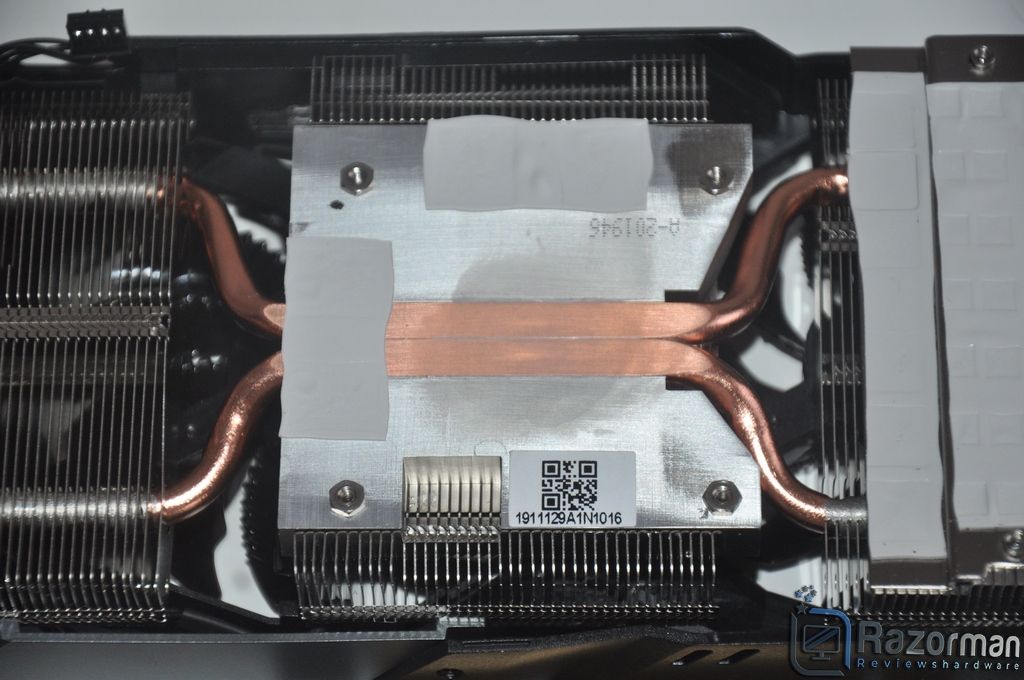

La zona central del disipador es la que está en contacto con el procesador gráfico, disponiendo de 2 pads térmicos de silicona que están en contacto directo con los 4 chips de memoria GDDR6.

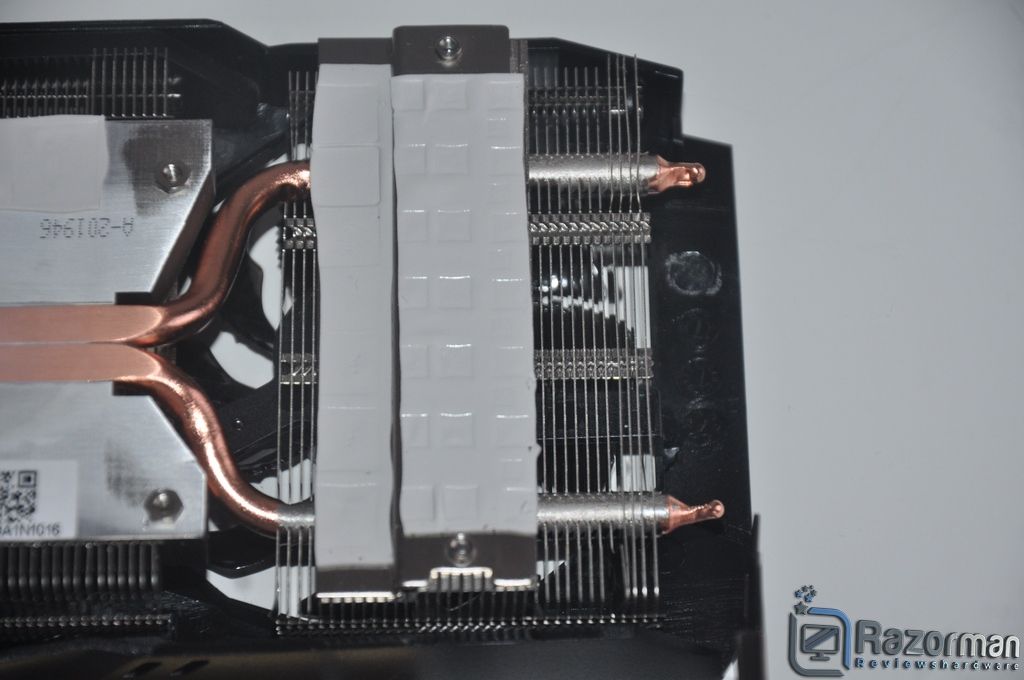

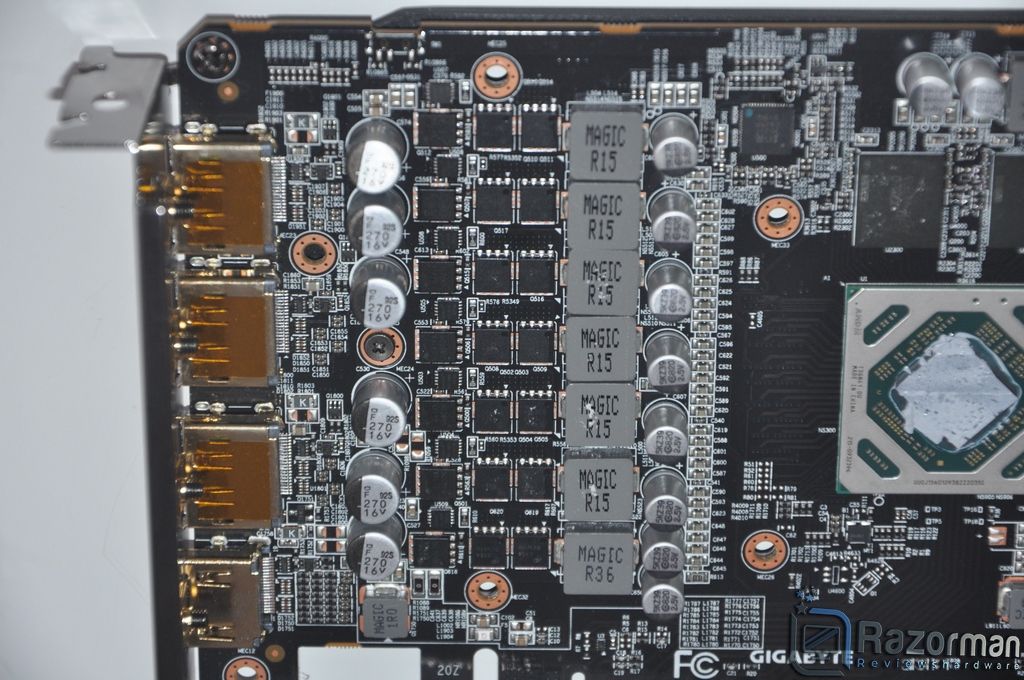

En la zona derecha del disipador, encontramos el remate de los dos heatpipes y 2 grandes thermal pads que son los encargados de refrigerar los MOSFETS de las 7 fases de alimentación y los respectivos chokes.
[nextpage title= «GIGABYTE RADEON RX 5500 XT GAMING OC 8GB: ILUMINACION»]

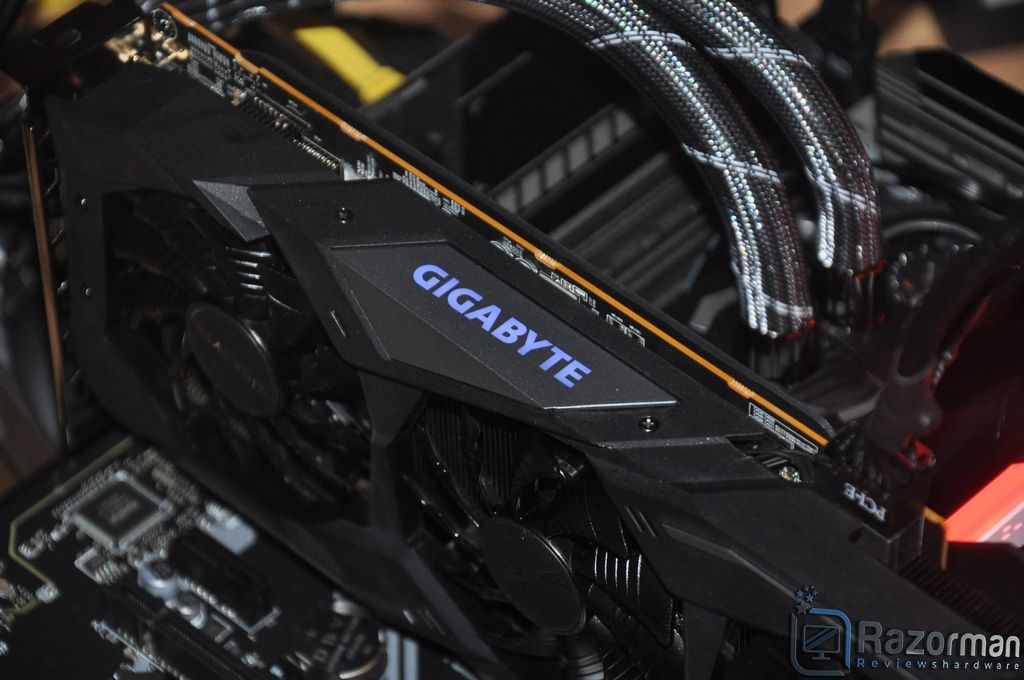

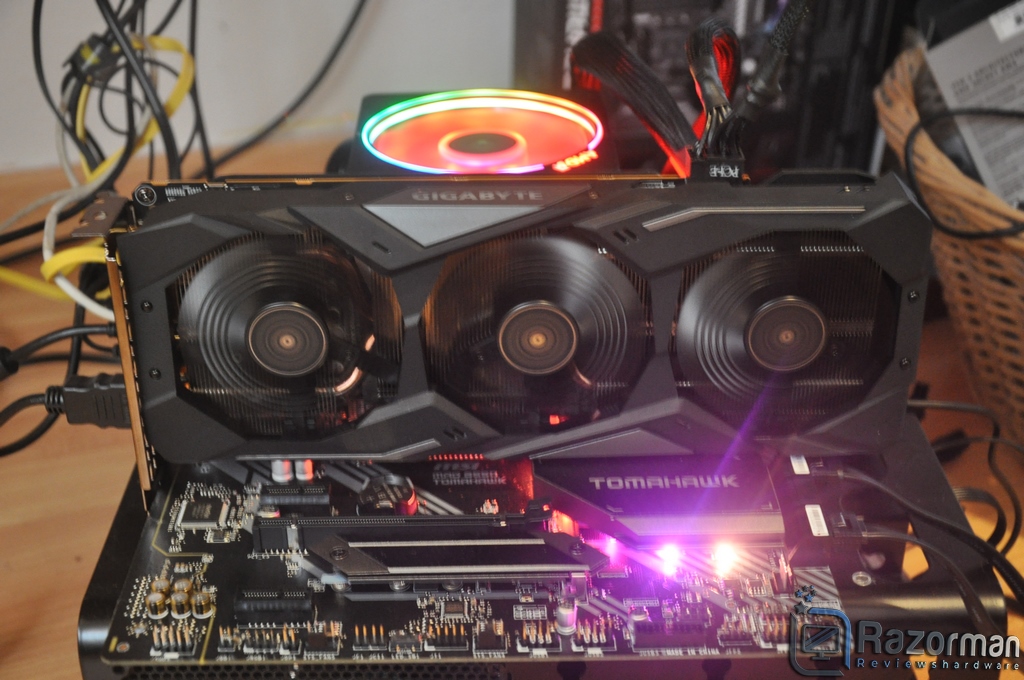

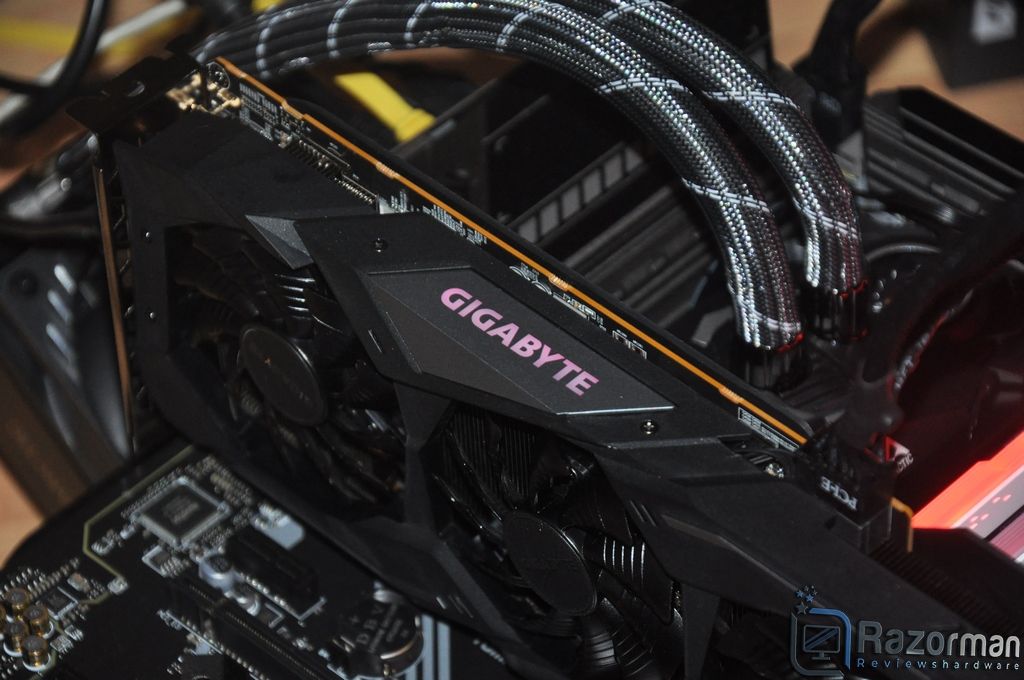

La tarjeta posee iluminación controlable a través de la app Fusion 2.0 de Gigabyte, posee varios efectos de iluminación y se ilumina como vemos el logo del fabricante en la zona superior de la tarjeta.
[nextpage title= «GIGABYTE RADEON RX 5500 XT GAMING OC 8GB: PRUEBAS DE RENDIMIENTO»]

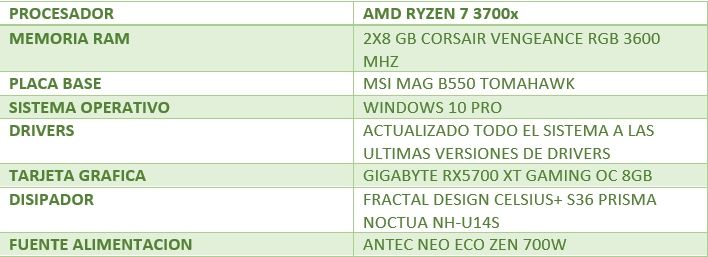

Este es el setup de pruebas:
[box type=»shadow» align=»aligncenter» class=»» width=»»]TESTS SINTETICOS[/box]

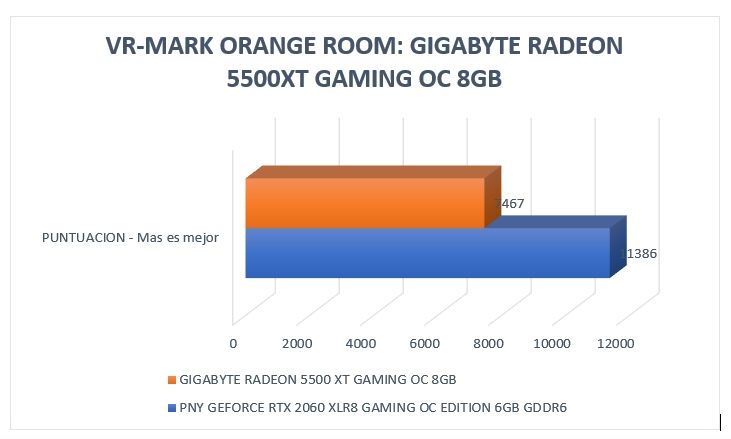

VR-MARK ORANGE ROOM

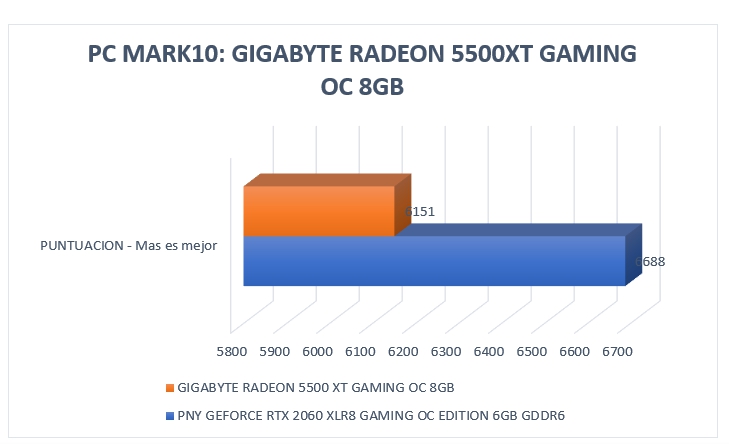

PC MARK10

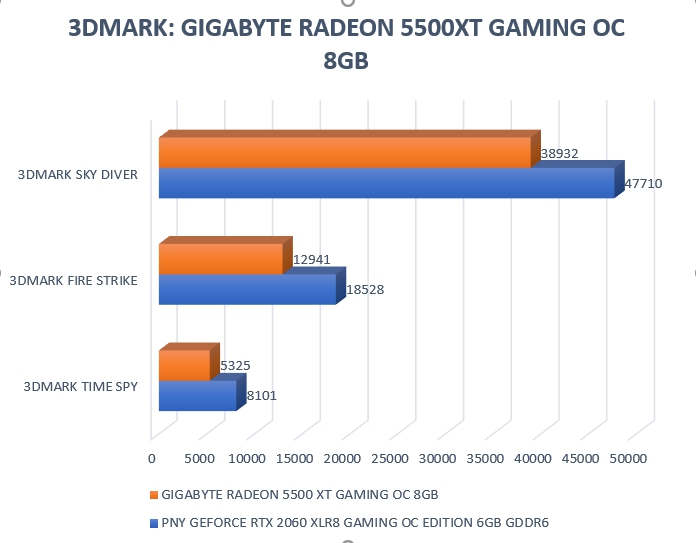

3DMARK
Rendimiento claramente superior para la RTX 2060 con un 10-20% de ventaja.
JUEGOS

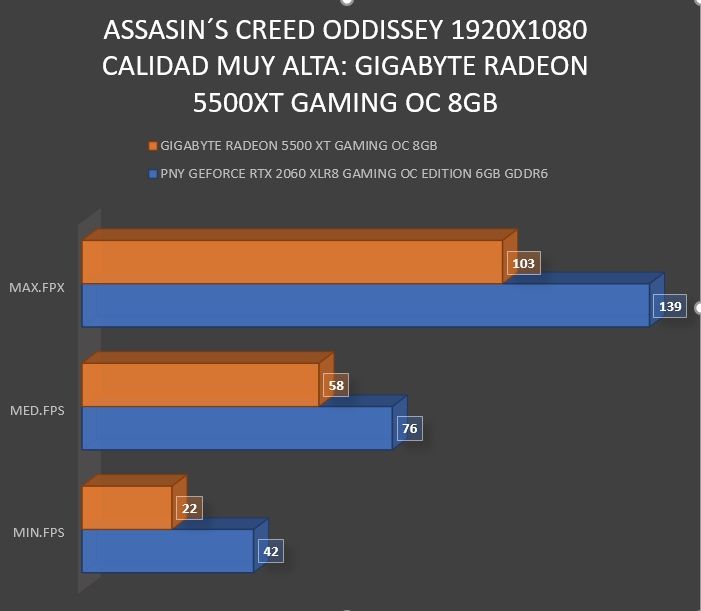

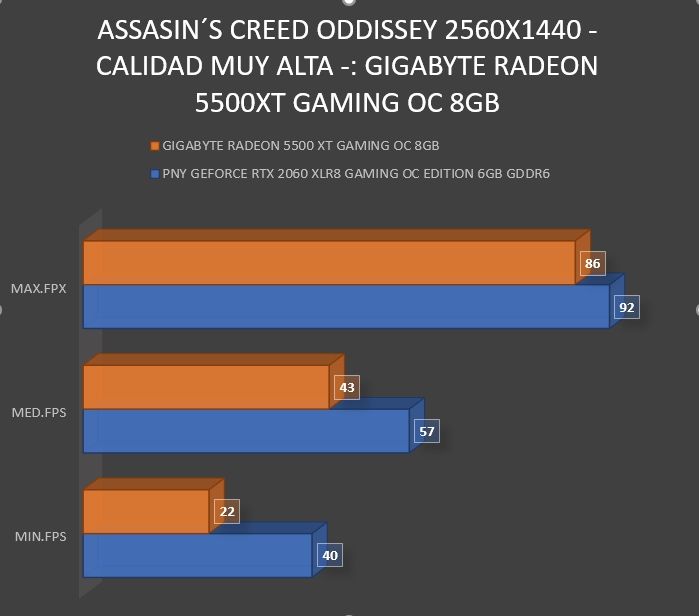

[box type=»note» align=»aligncenter» class=»» width=»»]ASSASIN´S CREED ODDISSEY CALIDAD MUY ALTA[/box]

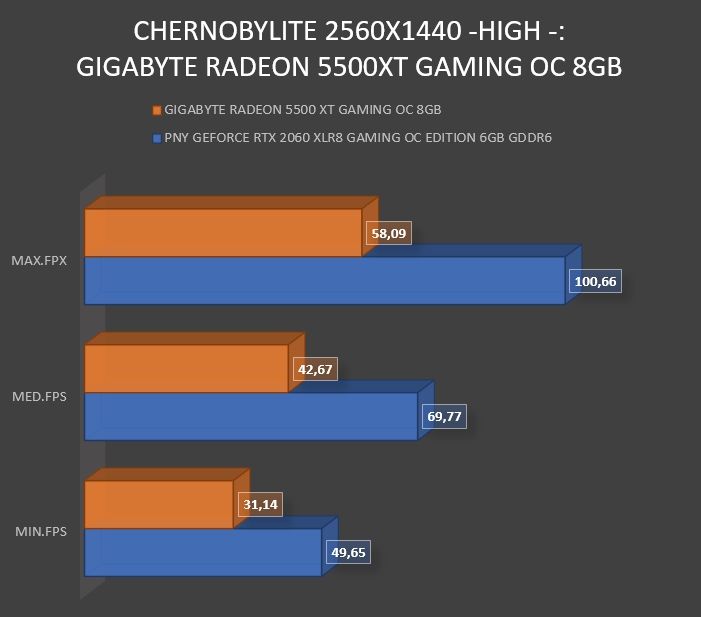

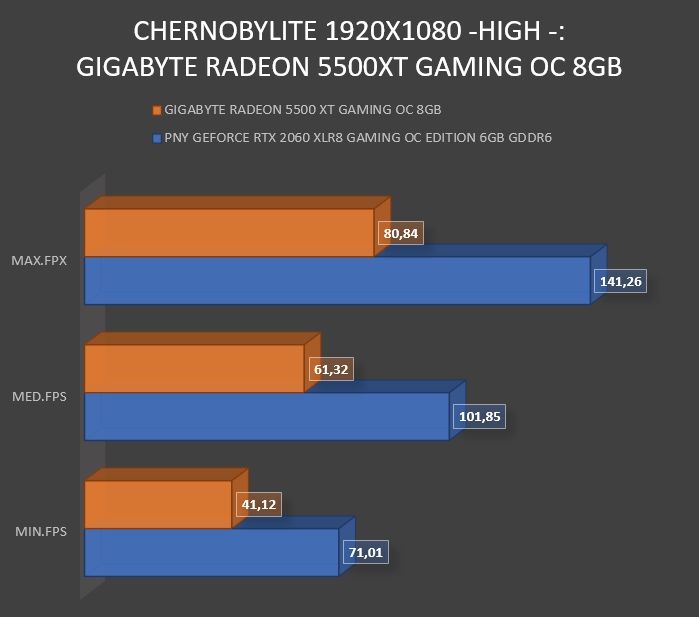

[box type=»note» align=»aligncenter» class=»» width=»»]CHERNOBYLITE: SETTINGS HIGH[/box]

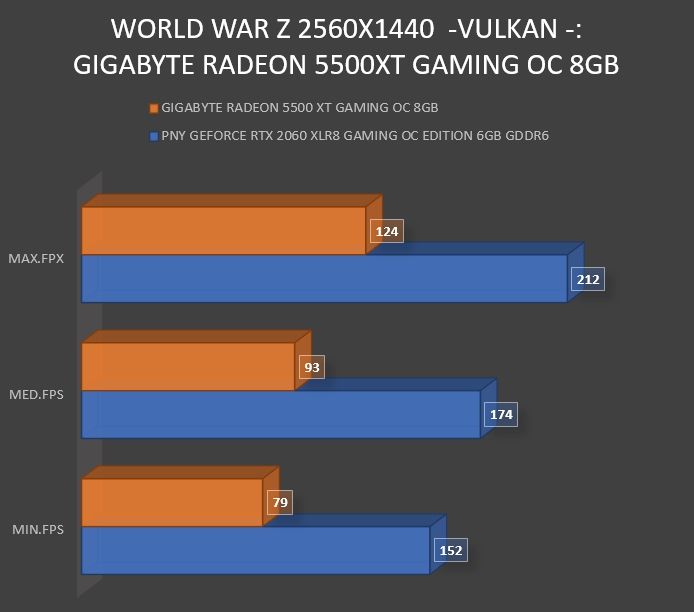

[box type=»shadow» align=»aligncenter» class=»» width=»»]WORLD WAR Z 2560X1440 – ALTO[/box]

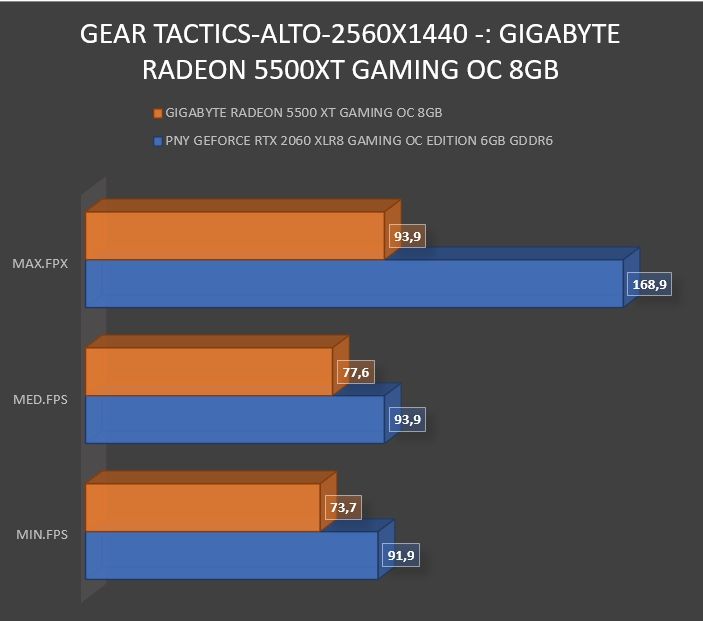

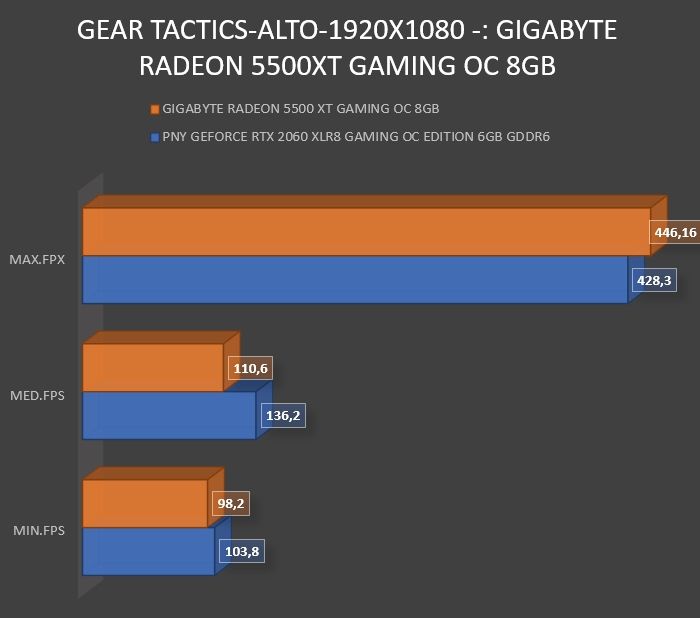

[box type=»shadow» align=»aligncenter» class=»» width=»»]GEART TACTICS – ALTO -[/box]

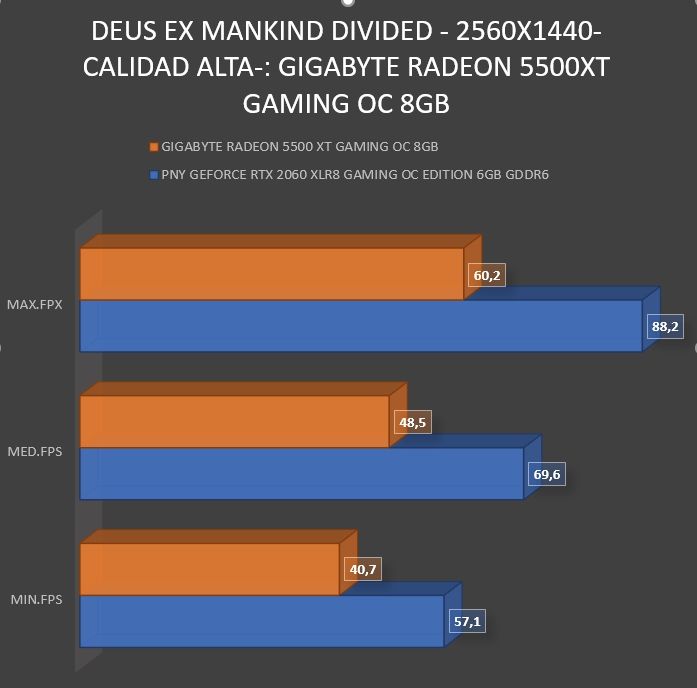

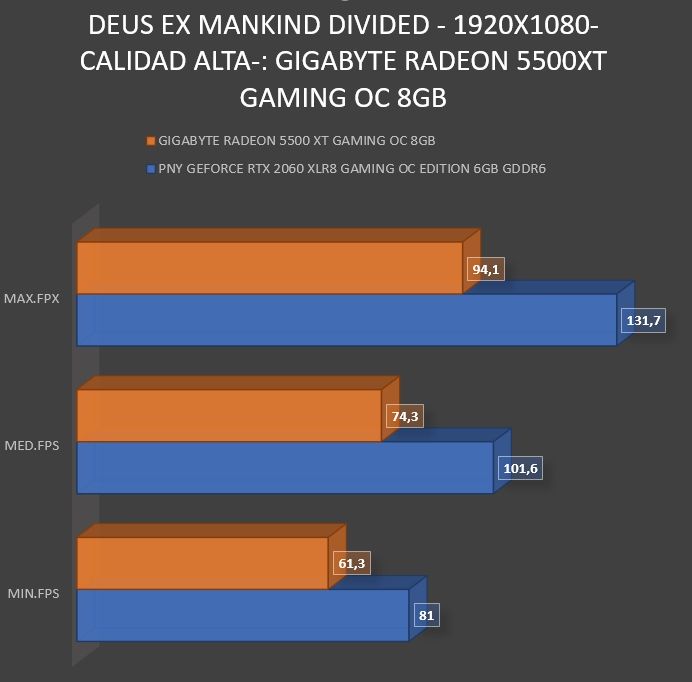

[box type=»shadow» align=»aligncenter» class=»» width=»»]DEUS EX MANKIND DIVIDED – CALIDAD ALTA[/box]

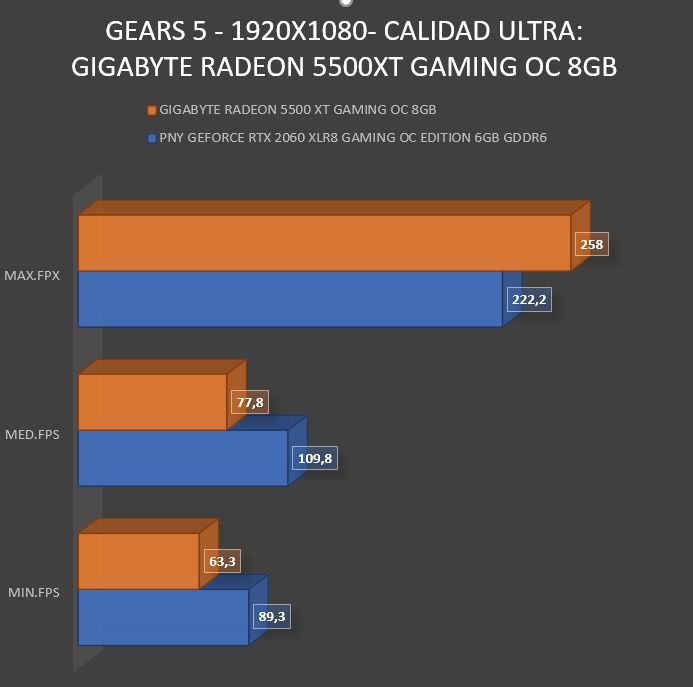

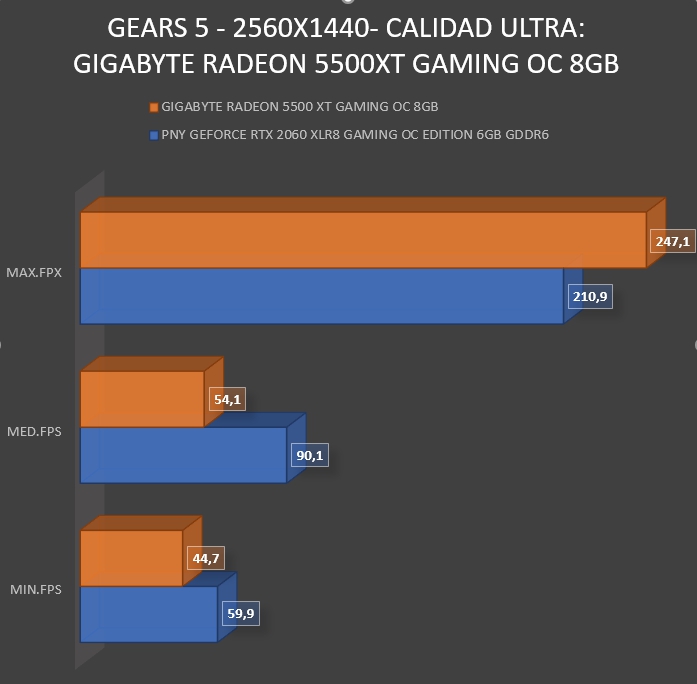

[box type=»shadow» align=»aligncenter» class=»» width=»»]GEARS 5 – CALIDAD ULTRA[/box]

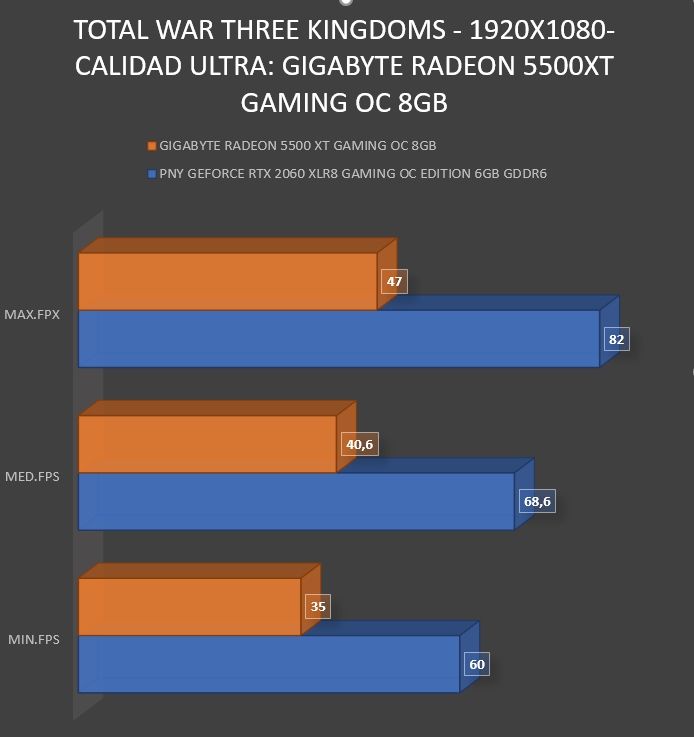

[box type=»shadow» align=»aligncenter» class=»» width=»»]TOTAL WAR THREE KINGDOMS – CALIDAD ULTRA[/box]

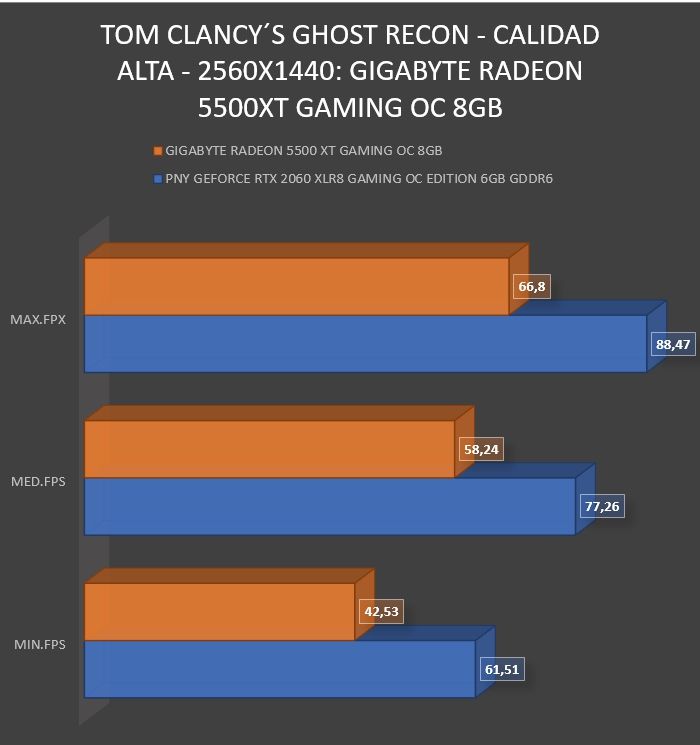

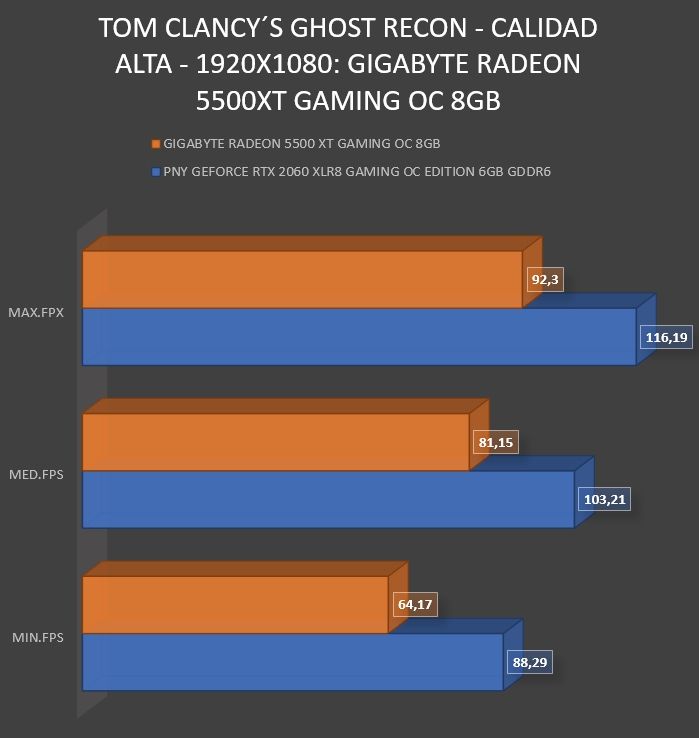

[box type=»shadow» align=»aligncenter» class=»» width=»»]TOM CLANCY´S GHOST RECON – CALIDAD ALTO[/box]

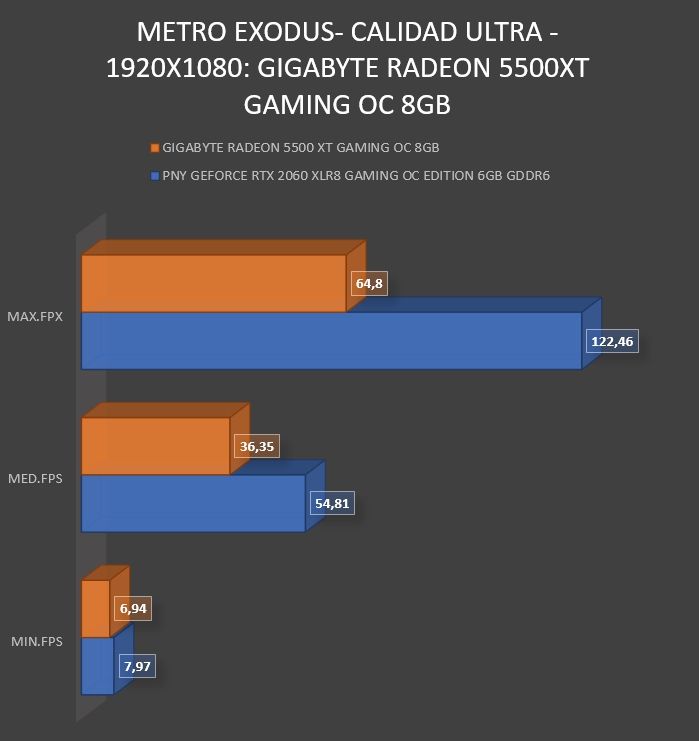

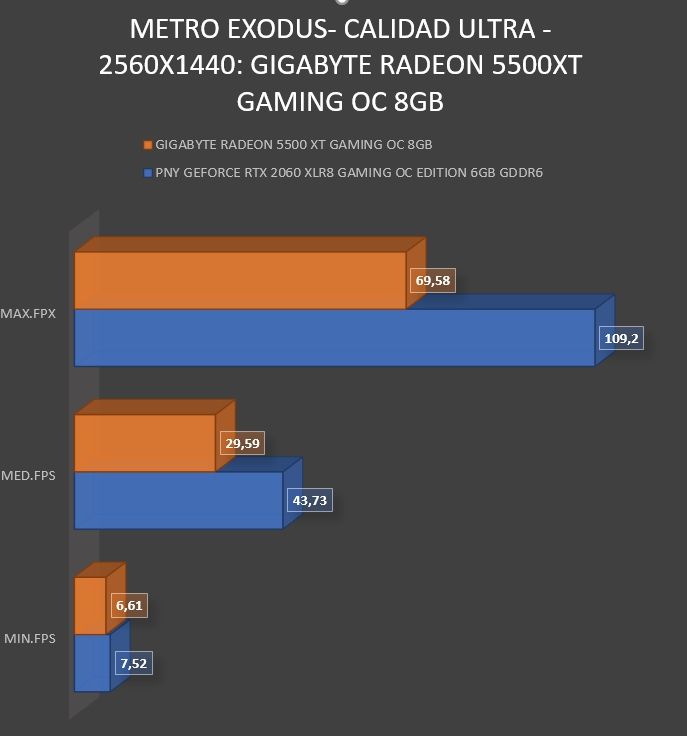

[box type=»shadow» align=»aligncenter» class=»» width=»»]METRO EXODUS – CALIDAD ULTRA[/box]

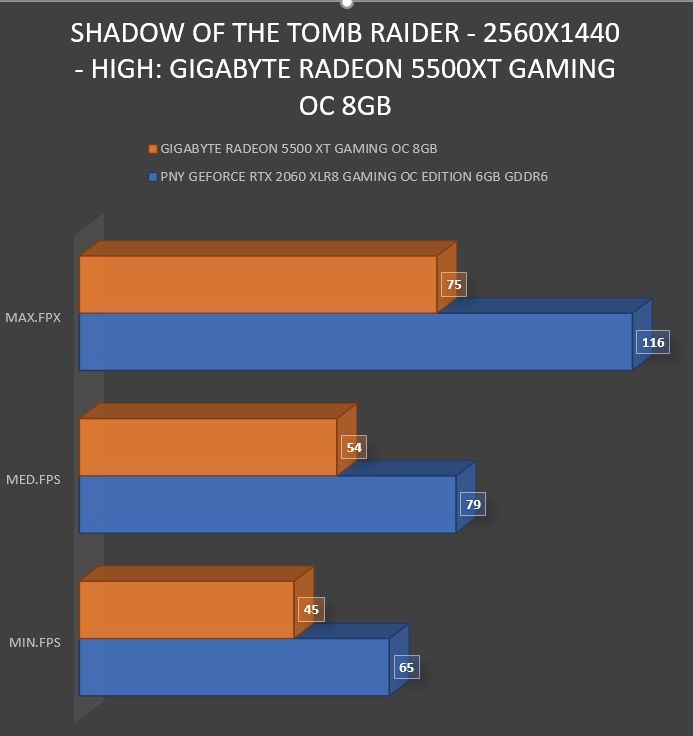

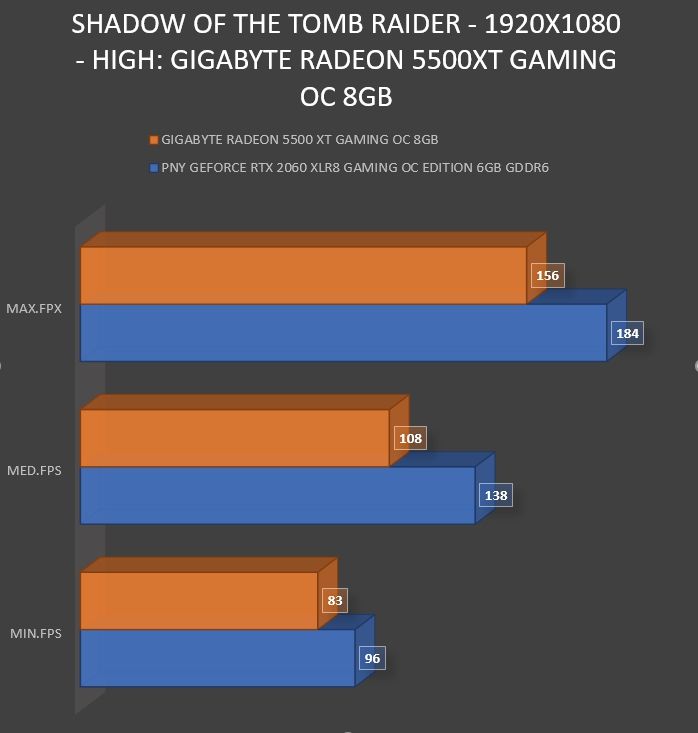

[box type=»shadow» align=»aligncenter» class=»» width=»»]SHADOW OF THE TOMB RAIDER – HIGH[/box]
Hasta resolución FULL HD, la Gigabyte aguanta el tirón de la RTX 2060 aunque con una distancia notoria, siendo prácticamente doblada en todos los juegos en 2K.
[nextpage title= «GIGABYTE RADEON RX 5500 XT GAMING OC 8GB: CONSUMO Y TEMPERATURAS»]
De serie, esta versión OC de Gigabyte tiene un ligero overclocking, 1717 Mhz de la versión NO OC a los 1737 Mhz de esta versión.
Tras emplear MSI Afterburner a esta Gigabyte RX 5500 XT Gaming OC 8G, conseguimos elevar ligeramente la frecuencia hasta los 1850 Mhz. Estos fueron los resultados:
| 3DMARK FIRE STRIKE | SHADOW OF THE TOMB RAIDER – FULL HD | |
| GIGABYTE RX 5500 XT GAMING OC 8 GB | 12941 | 96/138/184 |
| GIGABYTE RX 5500 XT GAMING OC 8 GB – 1850 MHZ | 13675 | 97/140/185 |
| TEMPERATURA MINIMA/MAXIMA | CONSUMO MINIMO/FULL – WATIOS | |
| GIGABYTE RX 5500 XT GAMING OC 8GB | 33ºC/83ºC | 54W/214W |
Los ventiladores del sistema Windforce 3X de esta tarjeta realizan un buen trabajo y hasta que la carga es de aproximadamente un 50%, éstos no empiezan a girar. No es una tarjeta ruidosa cuando giran los ventiladores y la temperatura es un poco más elevada de lo que nos esperábamos.
[nextpage title= «GIGABYTE RADEON RX 5500 XT GAMING OC 8GB: CONCLUSIONES FINALES Y PUNTUACION»]
La Gigabyte Radeon RX 5500 XT está orientada a luchar contra la gama 16XX de nVidia, con un buen rendimiento en resoluciones FULL HD en calidad alta y en 2K en calidad baja.
Es una tarjeta con una buena capacidad de memoria – 8 GB – y basante rápida, lo que le permite obtener un rendimiento bueno en juegos, y todo ello con un buen silencio de funcionamiento. Las temperaturas máximas no han sido todo lo óptimas que habríamos deseado, pues están por encima de los 80ºC pero todavía están dentro de unos márgenes razonables de seguridad.
El precio actual de esta Gigabyte Radeon RX 5500 XT es de unos 215 euros en PCC un precio unos 20-30 euros inferior a la gama 1660 de nVidia de la cual es rival directo.
