Hoy analizamos la tarjeta gráfica Gigabyte Radeon RX 5600X Gaming OC 6G , que incorpora 6 GB GDDR6 con una interfaz de memoria de 192 bit, con una frecuencia Boost del core de hasta 1620 Mhz y 1560 Mhz en modo Game. Para su refrigeración cuenta con el sistema Windforce 3X de triple ventilador e iluminación RGB Fusion 2.0 de 16.7 millones de colores y soporte para PCI-Express 4.0
[taq_review]
Muchísimas gracias a Gigabyte por enviarnos la tarjeta gráfica Gigabyte Radeon RX 5600XT para la review

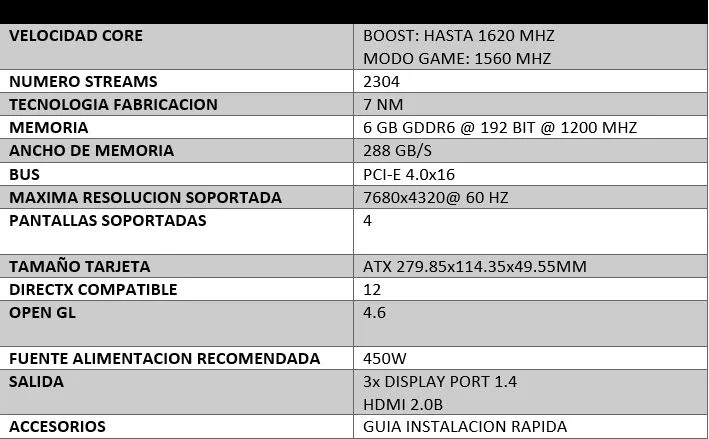

GIGABYTE RADEON RX 5600 XT: CARACTERISTICAS TECNICAS
[nextpage title= «GIGABYTE RADEON RX 5600 XT GAMING OC 6G: UNBOXING Y ACCESORIOS»]
El embalaje exterior lo conforma una gran caja de cartón de tonos oscuros/anaranjados, donde en esta zona frontal vemos la imagen del ojo de Gigabyte, logo del fabricante, modelo en una franja de color rojo y alguna de sus principales características como su fabricación en 7 nm, RGB Fusion 2.0, etc…
La zona trasera está completa de información técnica sobre la tarjeta como vemos, a través de varias imágenes de la misma y una tabla con las principales características.
Al retirar el estuche exterior vemos que la tarjeta viene contenida en otra caja de cartón negra. Al abrir esta caja encontramos un estuche negro con el logo de Gigabyte:
El bundle incluido se ciñe a un manual de instrucciones.
Vemos que la tarjeta viene dispuesta en un soporte negro de goma espuma y a su vez envuelta en una bolsa de plástico antiestática.
[nextpage title= «GIGABYTE RADEON RX 5600 XT GAMING OC 6G: EN DETALLE»]

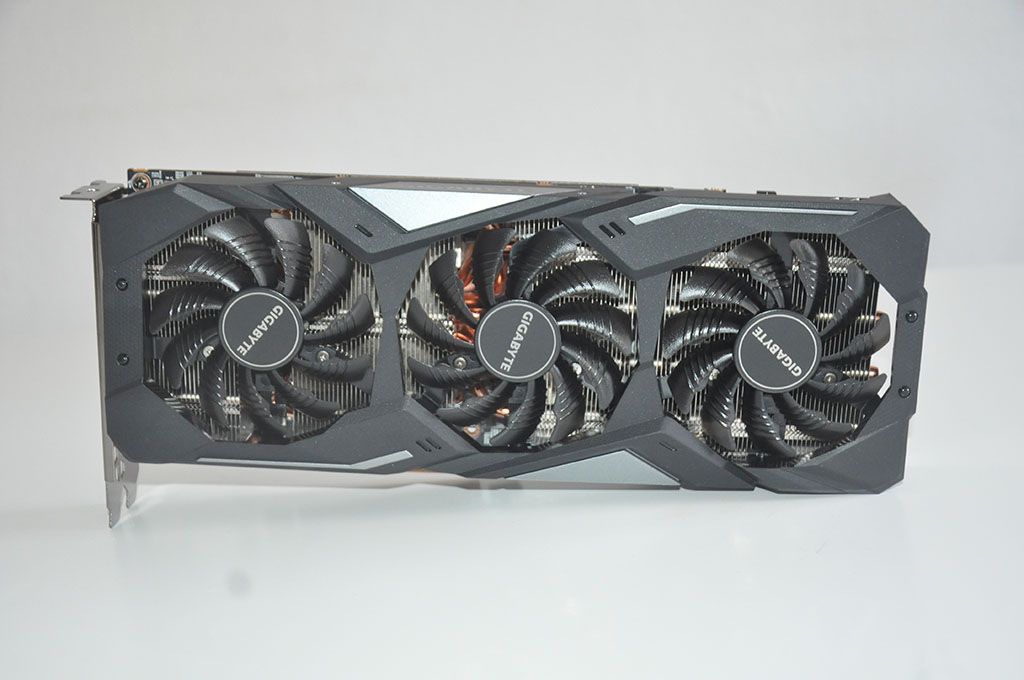

El aspecto de la tarjeta es realmente llamativo, con el sistema Windforce 3X compuesto por 3 ventiladores de 80mm encargados de refrigerar la tarjeta. Las medidas son ya considerables: 279X114X49mm, con un peso aproximado de 1Kg.

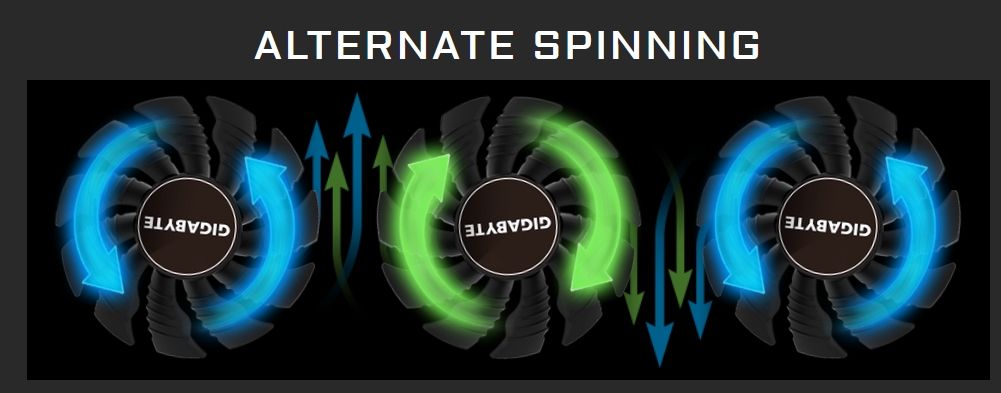

Los ventiladores giran en la misma dirección los 2 exteriores y opuesto el ventilador central:
Los ventiladores vienen dispuestos en una carcasa de plástico que cubre toda la tarjeta. Giran a un máximo de 3500 rpm y poseen la tecnología Zero rpm para estar detenidos en caso de poca carga gráfica de la tarjeta.

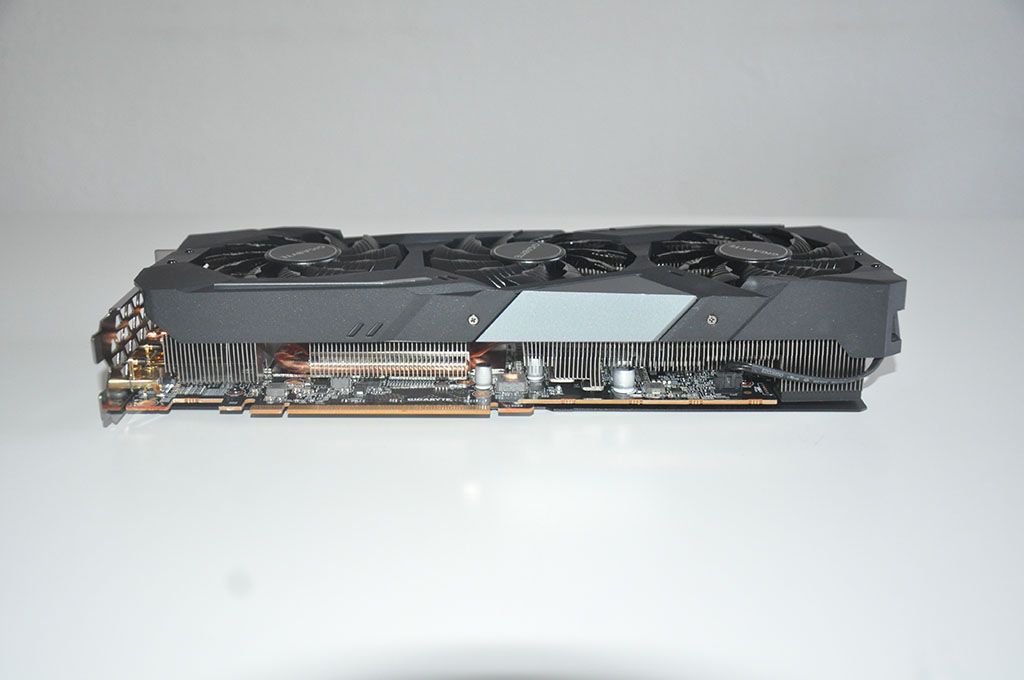

Podemos ver en la zona inferior de la tarjeta gran parte del radiador de la tarjeta con salida directa hacia el exterior para una mejor refrigeración.

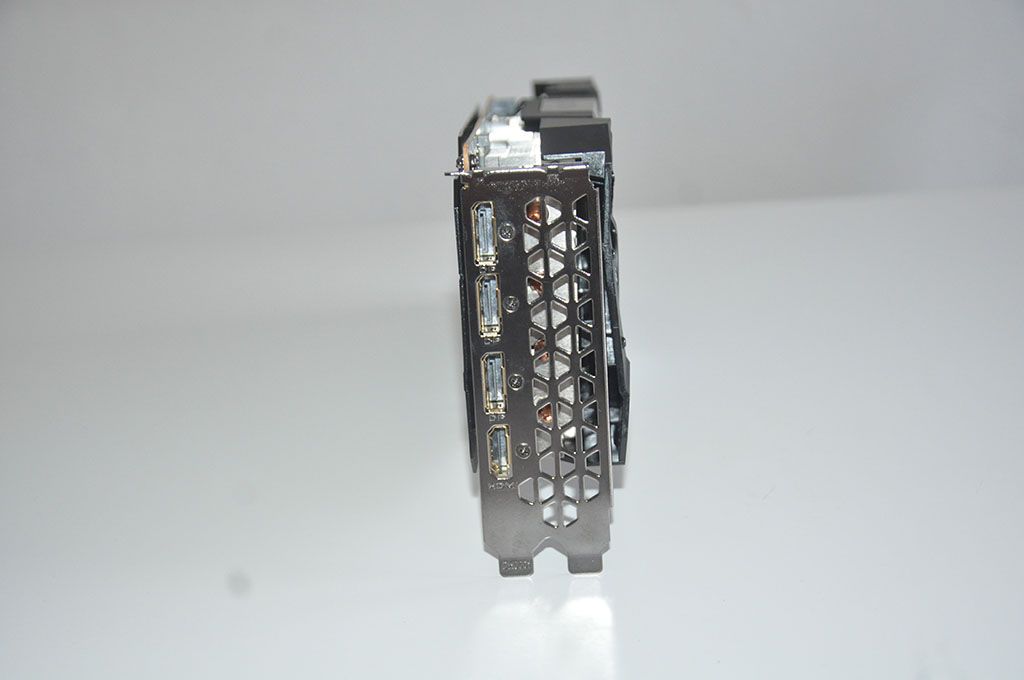

Detalle de los conectores y como vemos la tarjeta ocupa 2.5 slots.
3X DisplayPort 1.4
1X HDMI 2.0b
Las conexiones son las habituales de este tipo de tarjetas de gama media. El puerto DisplayPort ofrece una resolución máxima de 8K a 60 FPS, mientras que en 4K llegaremos a los 165 Mhz o 4K@ 60 FPS. En el caso de HDMI es capaz de ofrecer 4K@ 60 Hz.

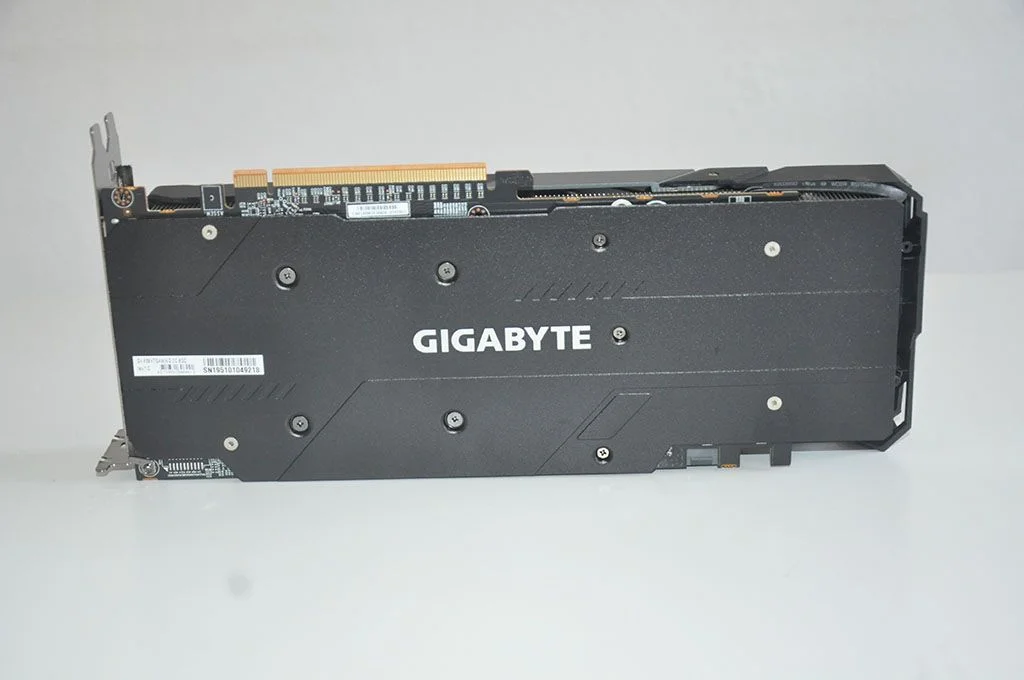

El backplate trasero ocupa toda la superficie trasera de la tarjeta y está fabricado en aluminio con el logo del fabricante en el centro.
La zona trasera cubre hasta la mitad aproximadamente la carcasa del sistema de refrigeración Windforce 3X y deja gran parte del radiador al descubierto para evacuar así el calor. Esta carcasa cuenta con el logo del fabricante que como veremos más adelante se ilumina.

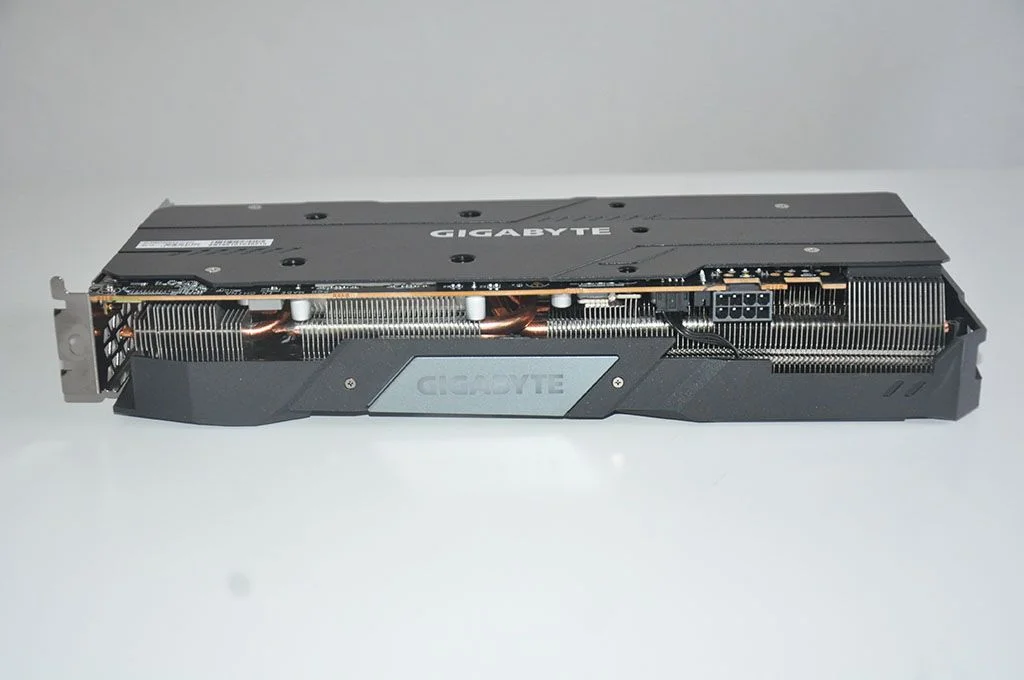

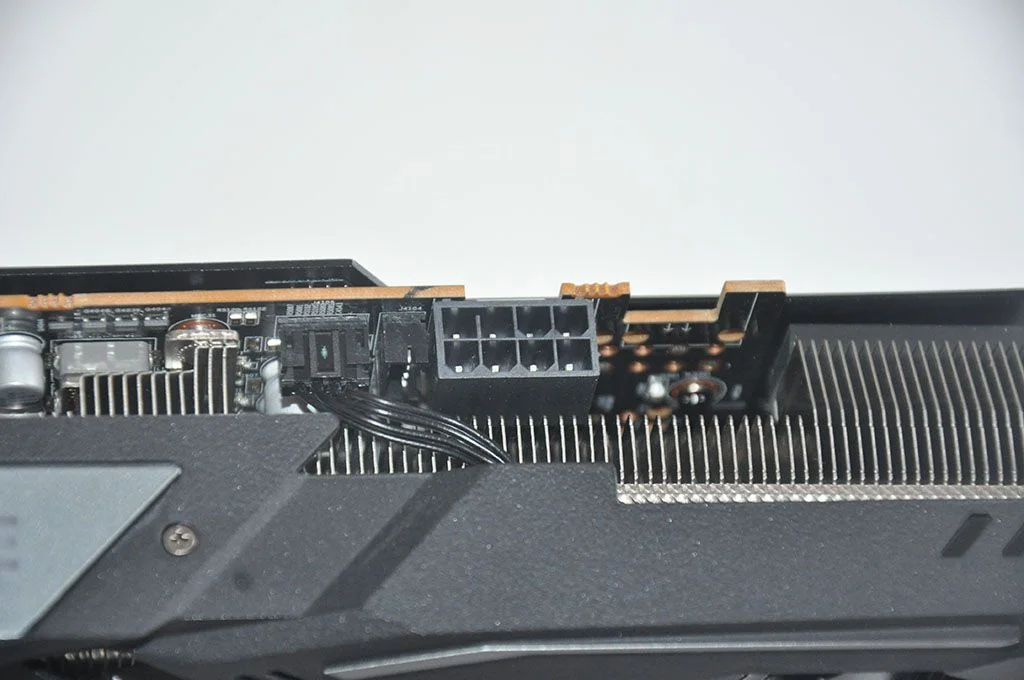

Para la alimentación de la tarjeta gráfica contamos con un conector de 8 pines. Suficiente para una gráfica de un TDP de 180W.

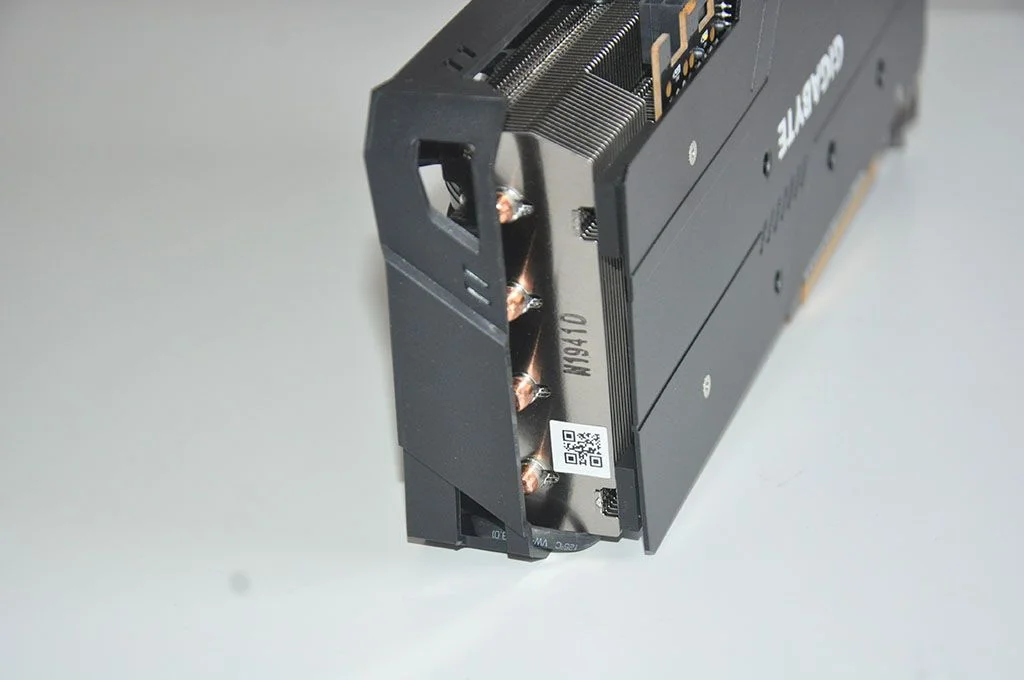

Por último vemos que la zona trasera está cubierta hasta la mitad aproximadamente por la carcasa Windforce 3X dejando a la vista los heatpipes de cobre.
[nextpage title= «GIGABYTE RADEON RX 5600 XT GAMING OC 6G: PCB INTERIOR»]

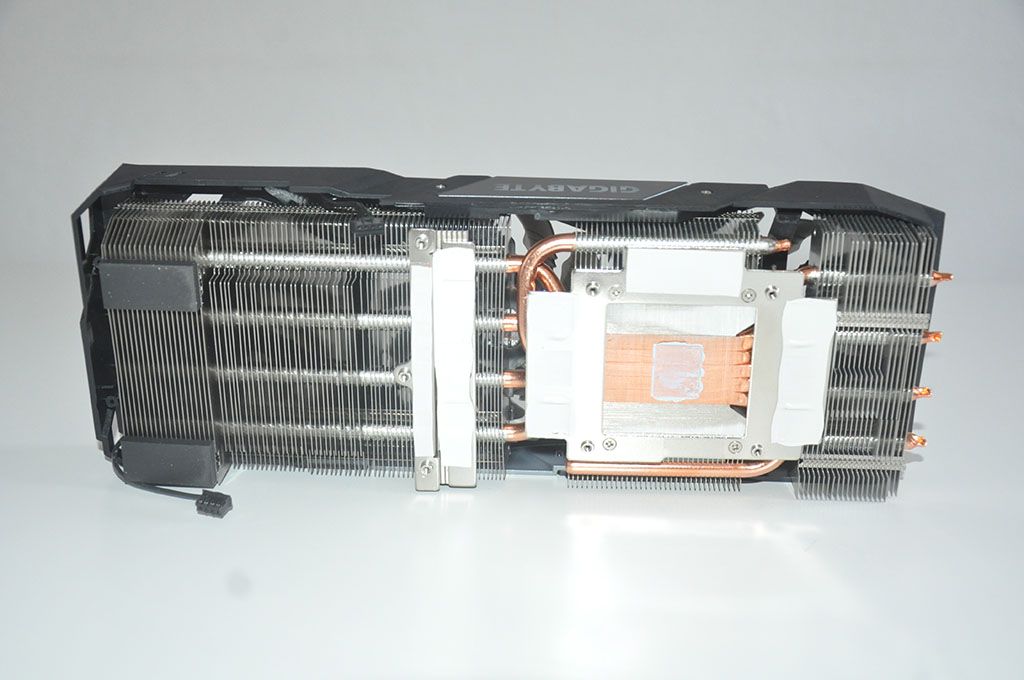

Para acceder al PCB Interior tan sólo es necesario desenroscar 4 tornillos para acceder al radiador. Vemos una configuración de radiador de triple bloque, con uniformidad de anchura y grosor de este radiador, con finas aletas y 4 heatpipes que atraviesan el radiador de lado a lado.

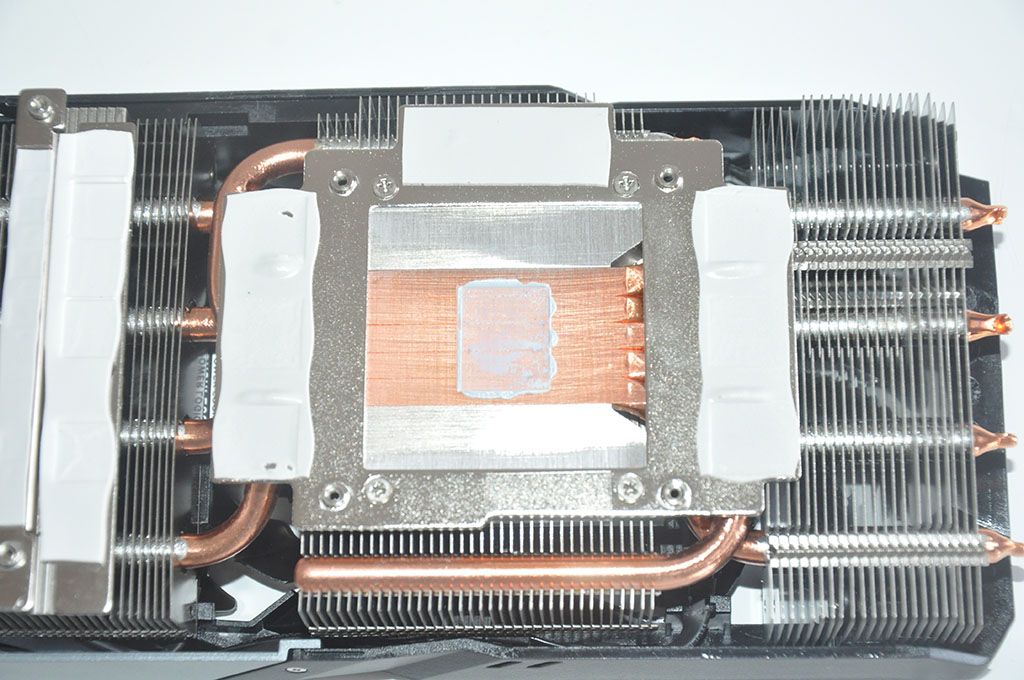

A la derecha vemos el bloque que se encarga de refrigerar el calor de la GPU y las memorias con pads de silicona térmicos. El cold plate de cobre está compuesto por 5 heatpipes de cobre en contacto directo con la GPU.

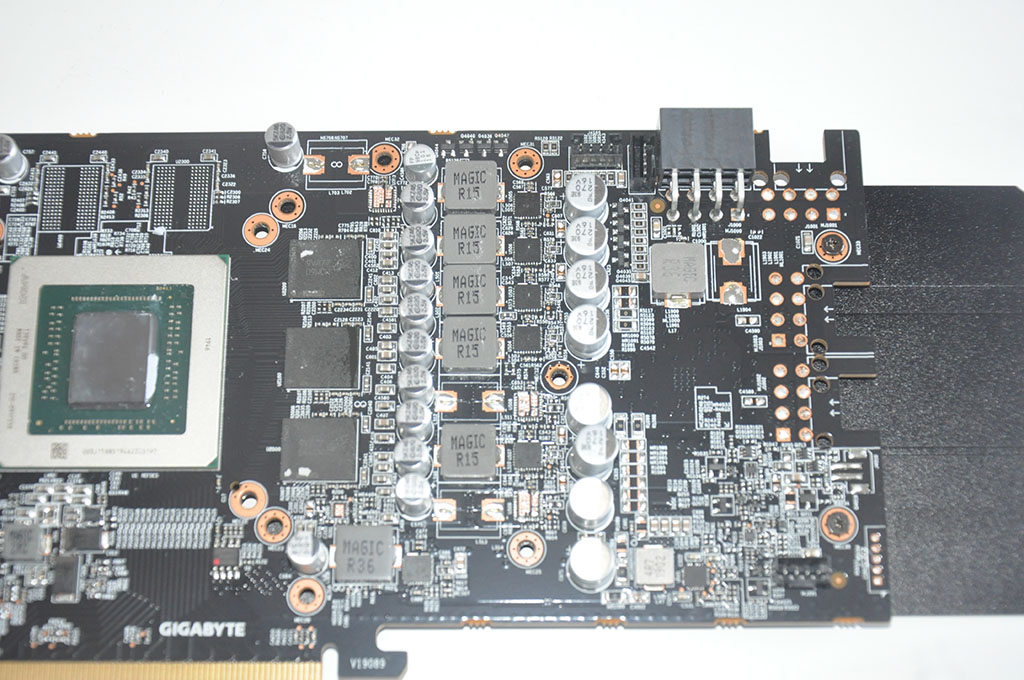

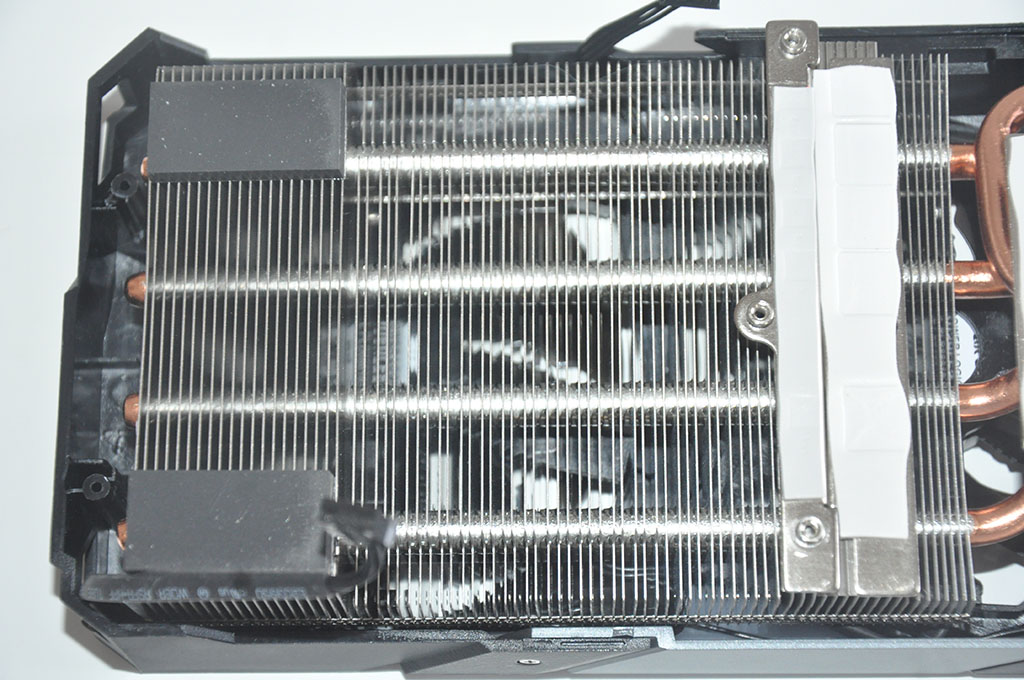

El bloque de la izquiera está encargado de refrigerar el VRM de la tarjeta con sus chokes y Mosfets.

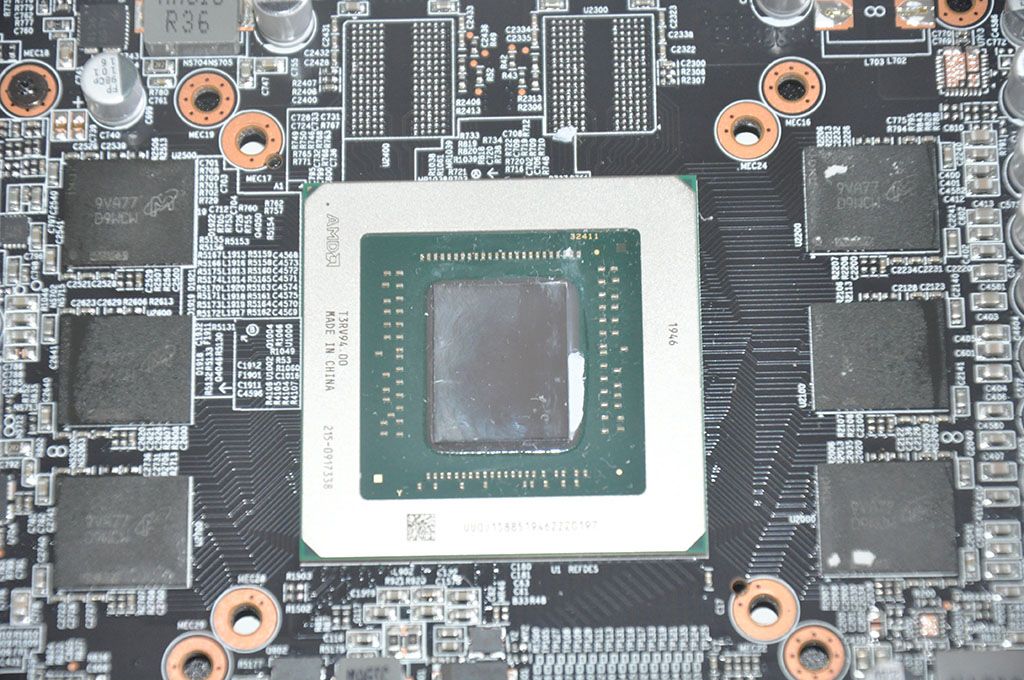

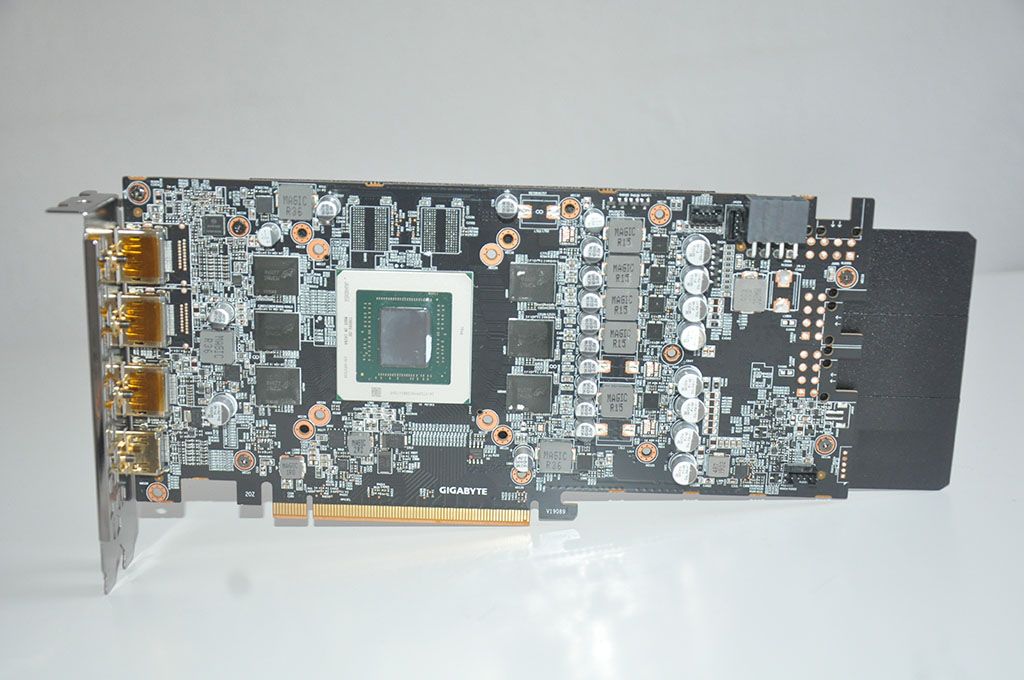

La Radeon RX 5600XT cuenta con 2560 shaders y 2304 stream processors , con un total de 144 TMU y 64 ROP. Esta versión ofrece un ligero OC de fábrica, pues pasa de los 1355 Mhz de la frecuencia base vs 1130 Mhz modelo referencia a un frecuencia gaming de 1560 Mhz vs 1375 Mhz frecuencia de referencia, con una frecuencia turbo de 1620 Mhz vs 1560 Mhz referencia.
La memoria llega hasta los 6 GB GDDR6 a 12000 Mhz con un ancho de bus de 192 bit, cuenta también con los Mosfets Ultra Durable 2.0 y 6+2 fases de alimentación para soportar el TDP mencionado anteriormente de 180W
[nextpage title= «GIGABYTE RADEON RX 5600 XT GAMING OC 6G: ILUMINACION»]

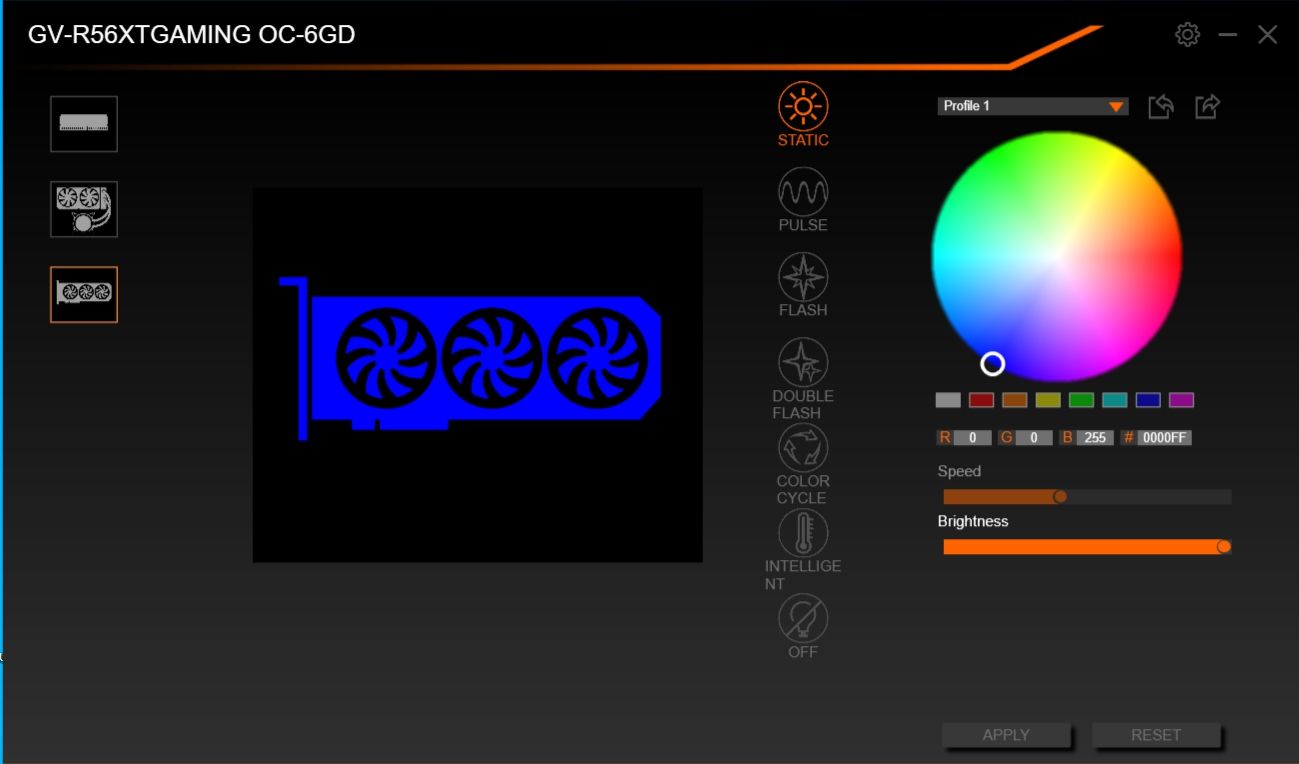

Mediante el software Gigabyte RGB Fusion 2.0 podremos configurar la iluminación de la tarjeta RGB y alguno de los 6 efectos disponibles de iluminación.

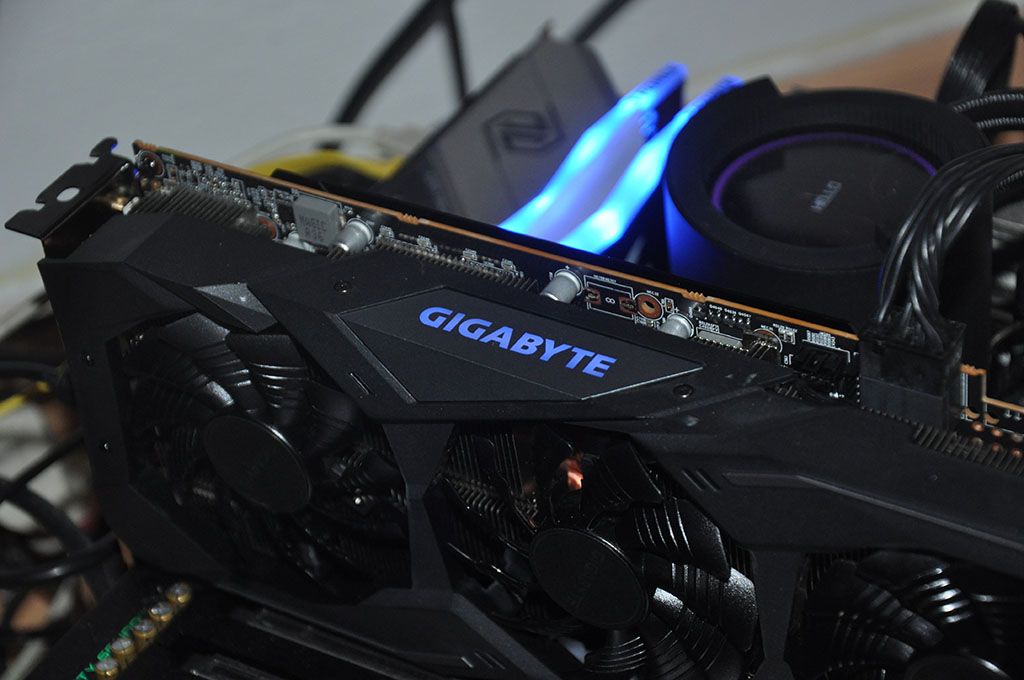

Sólo se ilumina el logo de Gigabyte en la tarjeta:
[nextpage title= «GIGABYTE RADEON RX 5600 XT GAMING OC 6G: PRUEBAS DE RENDIMIENTO»]
Vamos a ver que es capaz de ofrecernos esta gráfica y vamos a comparar su rendimiento con la tarjeta gráfica que nos sirve de referencia, una PNY Geforce RTX 2060 XLR8 Gaming OC Edition 6GB GDDR6, una RTX 2070 Super, Gigabyte Geforce GTX 1650 Super.
El equipo de pruebas estaba formado por estos componentes:
PLACA BASE: ASROCK TAICHI CLX
PROCESADOR: INTEL CORE I7 7800X
MEMORIA RAM: 2X8 GB TEAMGROUP 3200 MHZ
DRIVERS: AMD ADRENALIN 20.2.2

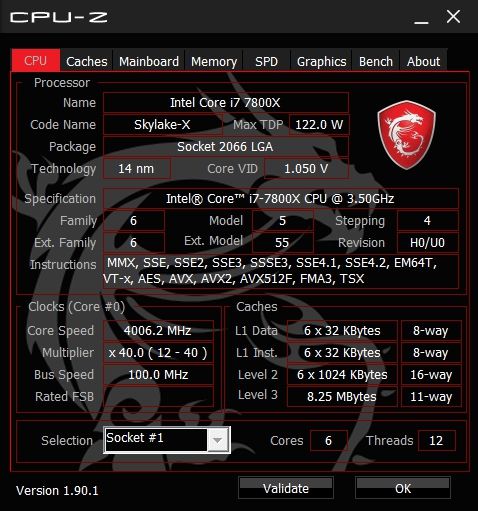

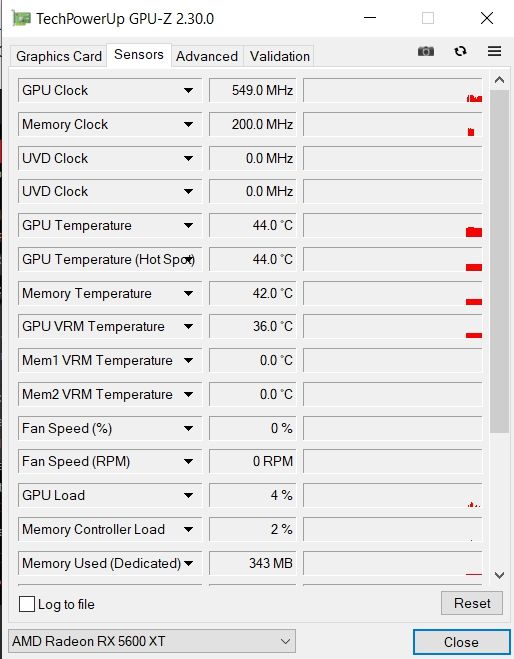

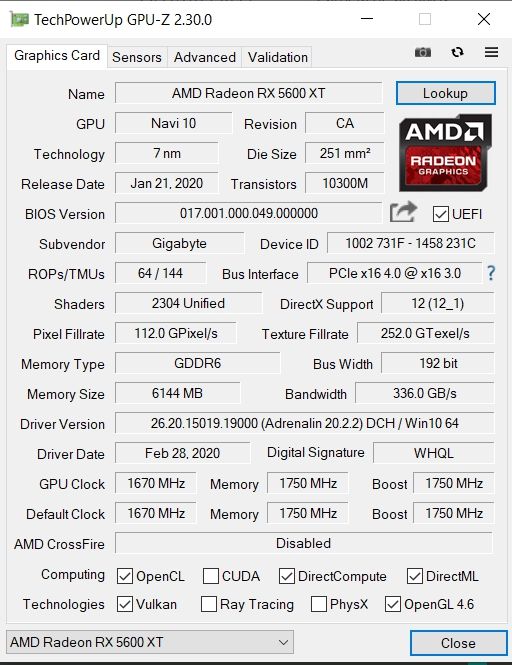

Sendas capturas de CPU-Z y GPU-Z

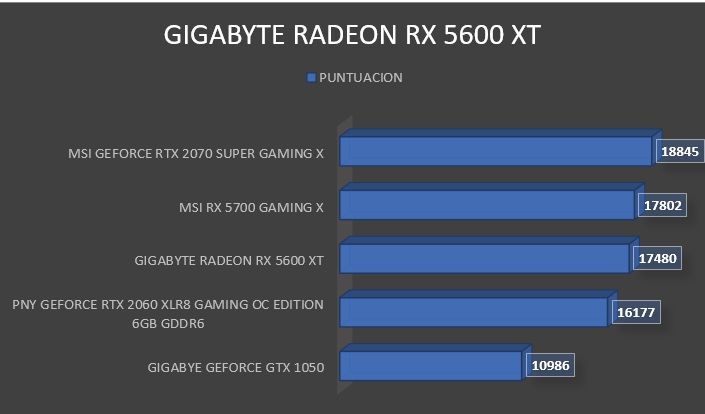

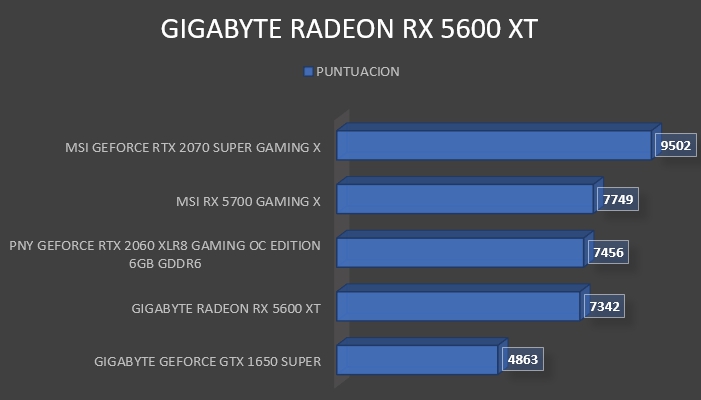

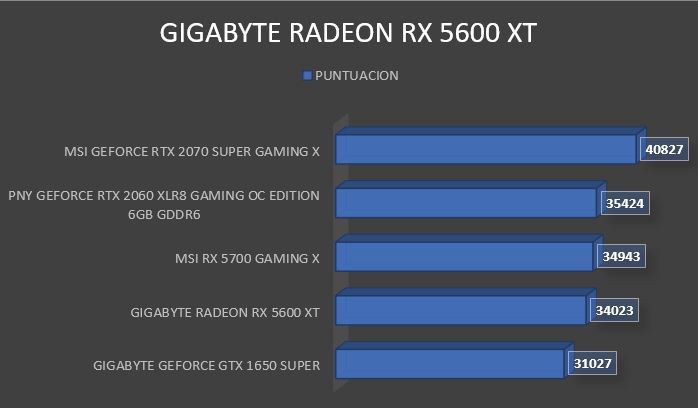

TEST SINTETICOS
Como esperábamos un rendimiento ligeramente superior a la RTX 2060 e inferior a la 5700XT obviamente.

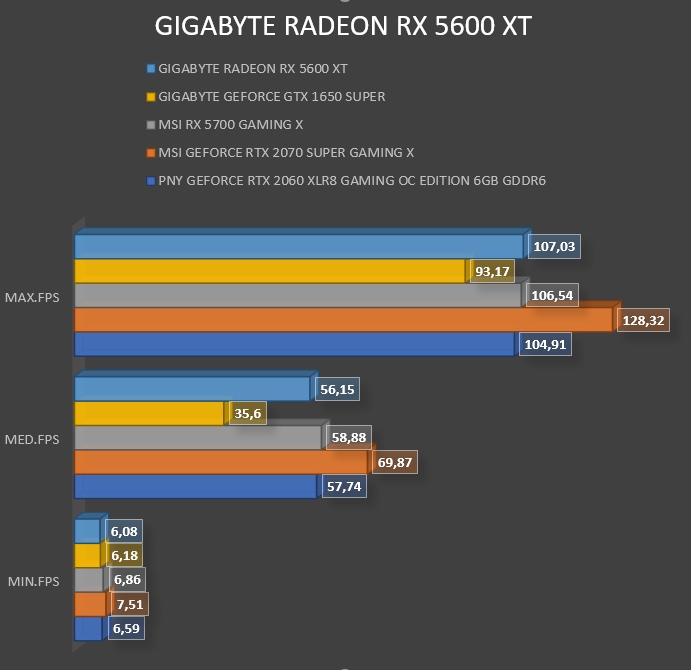

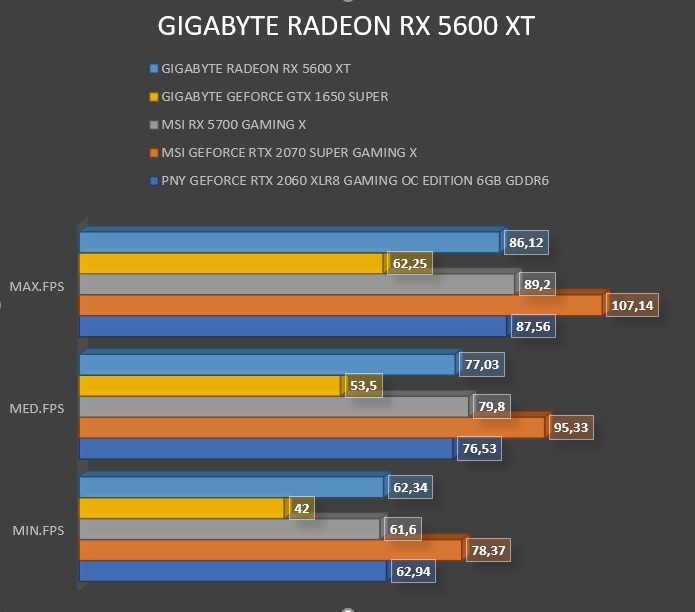

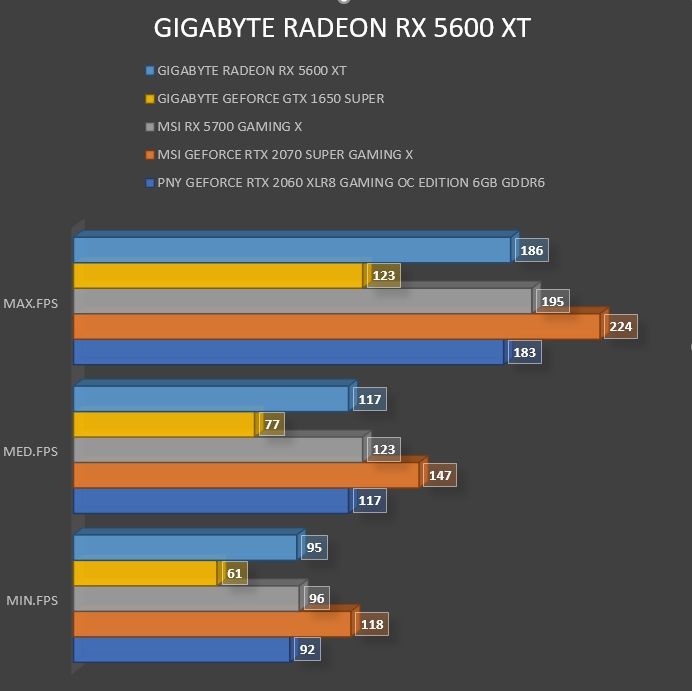

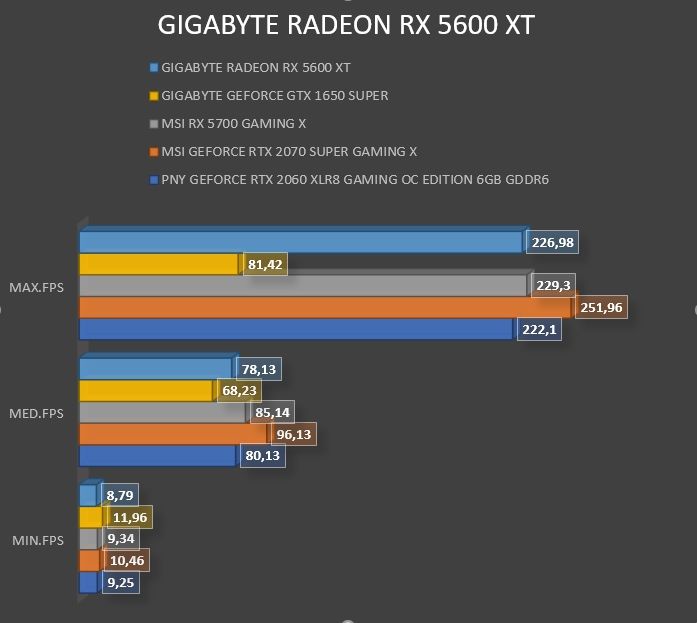

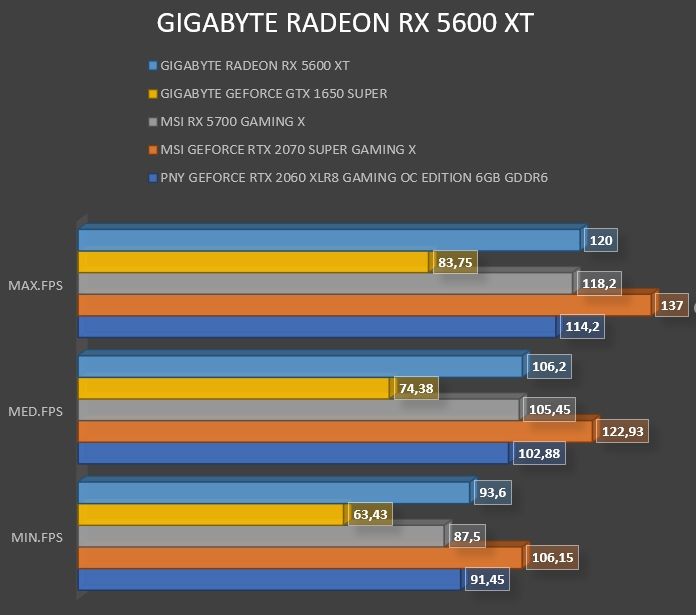

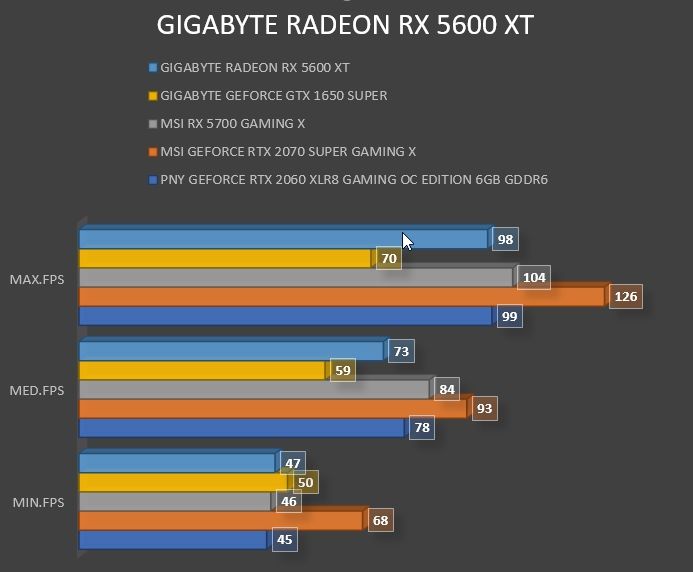

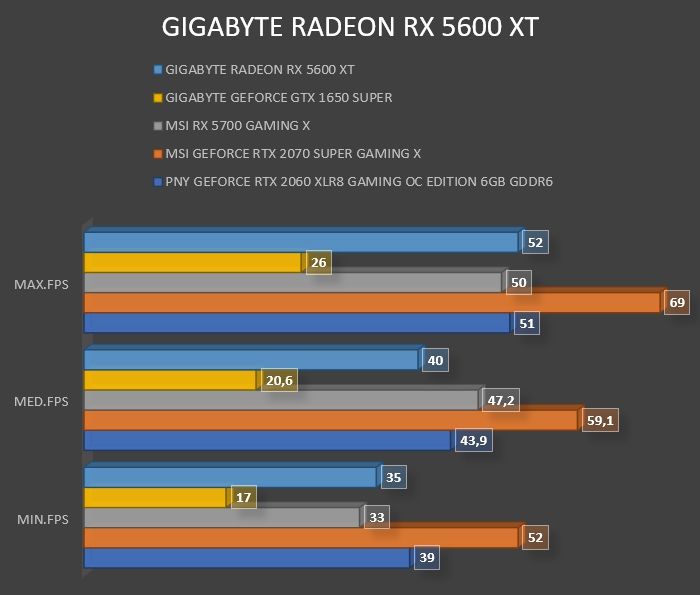

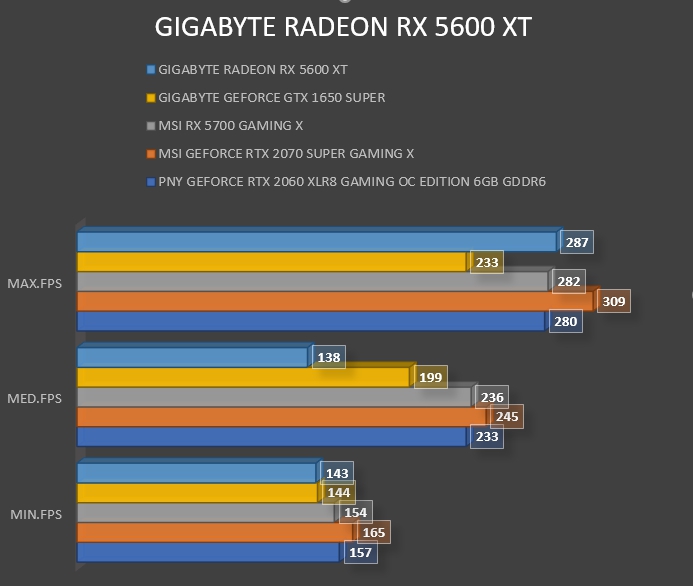

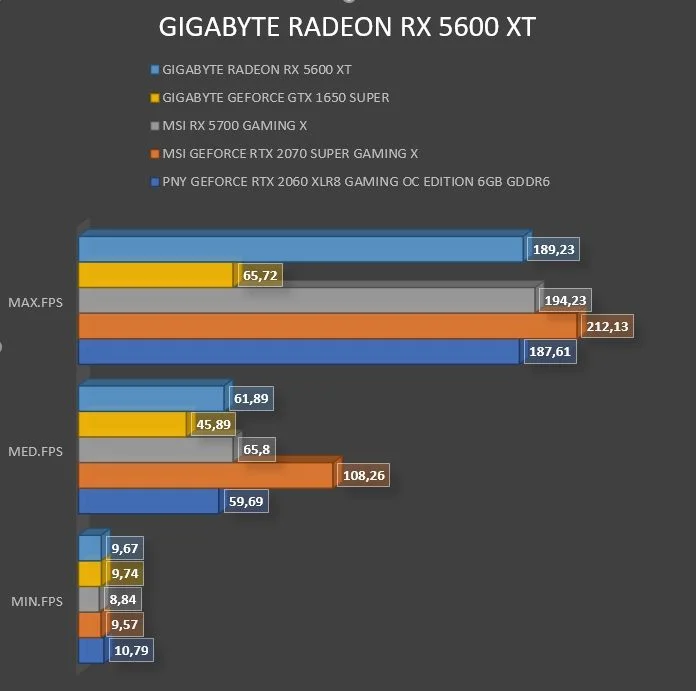

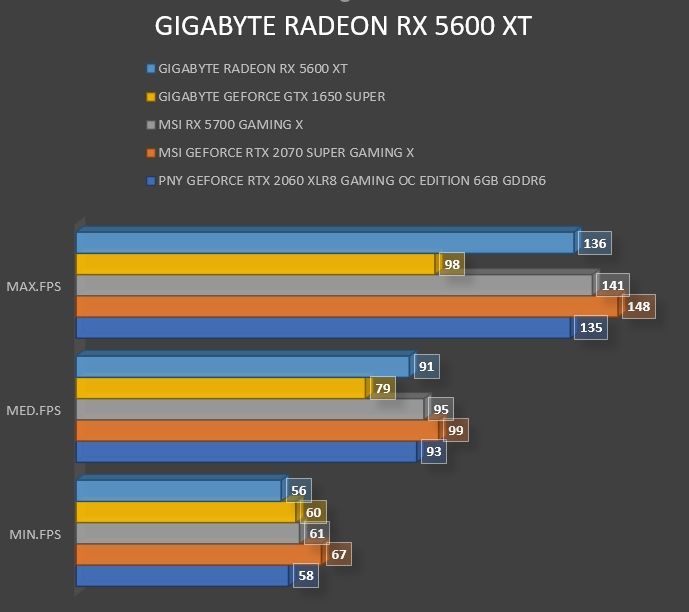

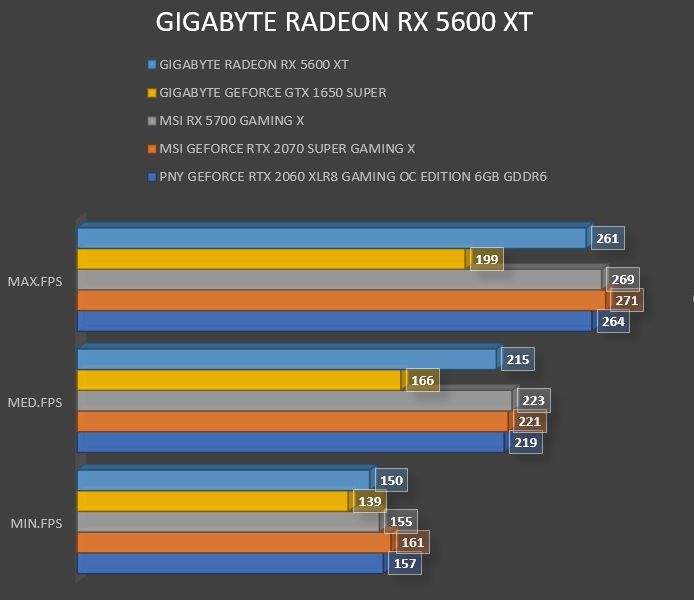

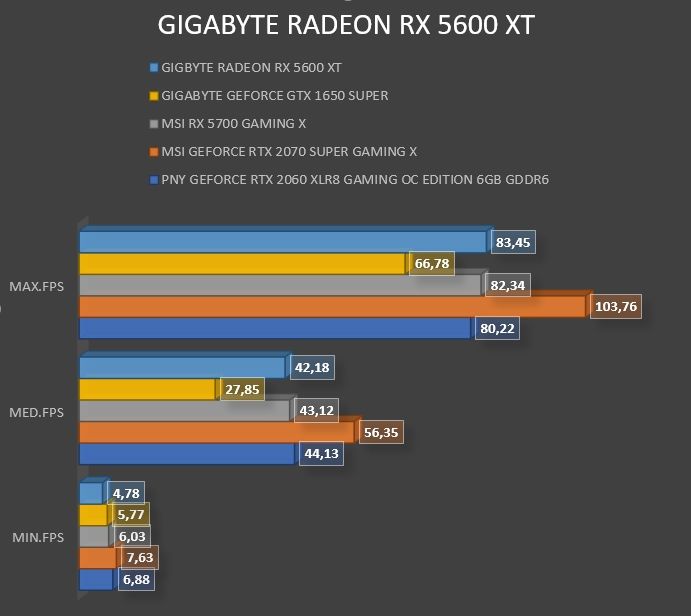

JUEGOS
Estos son los settings empleados:

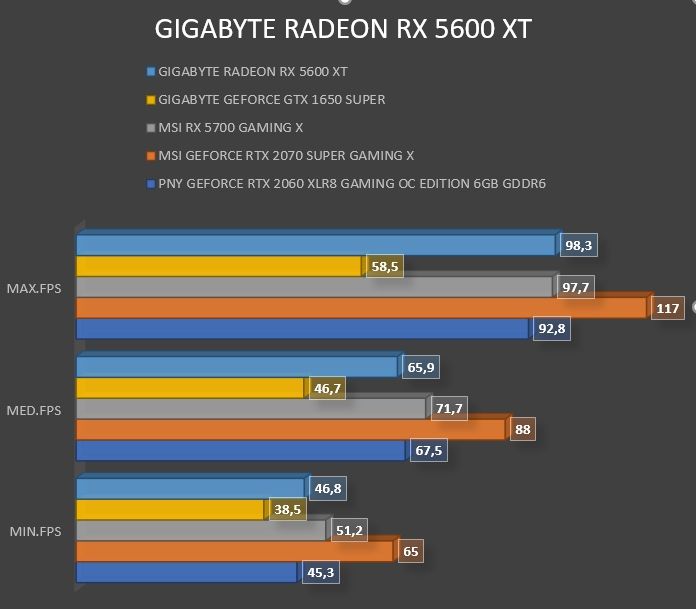

TOTAL WAR THREE KINGDOMS – BATTLE BENCHMARK – 1920×1080

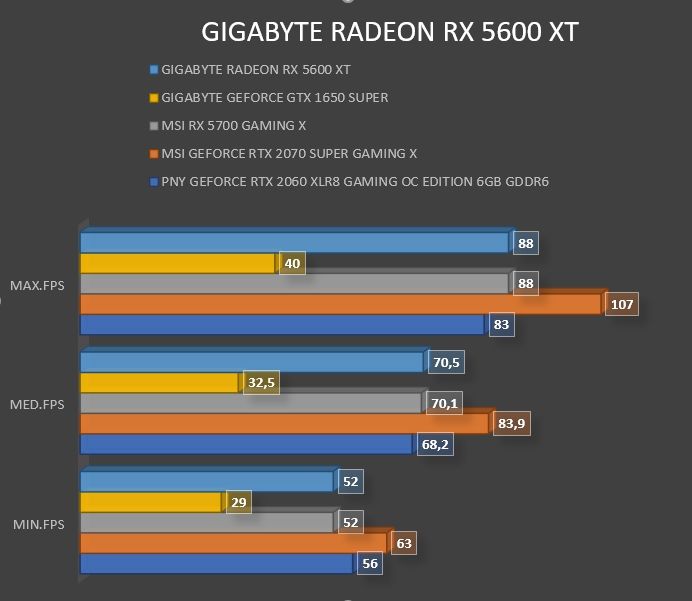

TOM CLANCY´S GHOST RECON: 1920X1080

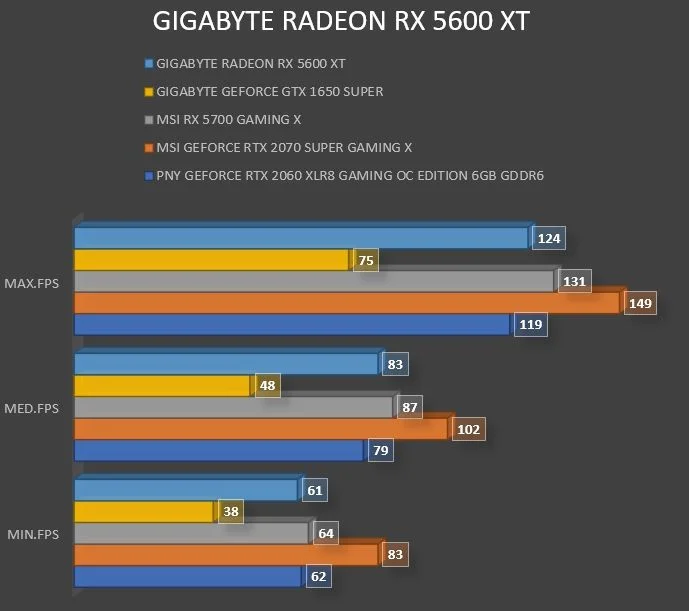

METRO EXODUS 1920×1080
Estos son los settings empleados:
Settings empleados:
[nextpage title= «GIGABYTE RADEON RX 5600 XT GAMING OC 6G: CONSUMO Y TEMPERATURAS»]
Para medir las temperaturas hemos estresado la gráfica durante la ejecución de 3D Mark Fire Strike durante 30 minutos consecutivos, monitorizando la temperatura con HWInfo 64. En IDLE la temperatura mínima es de 35ºC, mientras que en FULL la máxima temperatura fue de 64ºC. Muy buen trabajo el del sistema Windforce 3X que mantiene muy fresquita la gráfica y todo ello bajo un gran silencio de funcionamiento.
[nextpage title= «GIGABYTE RADEON RX 5600 XT GAMING OC 6G: OVERCLOCKING»]

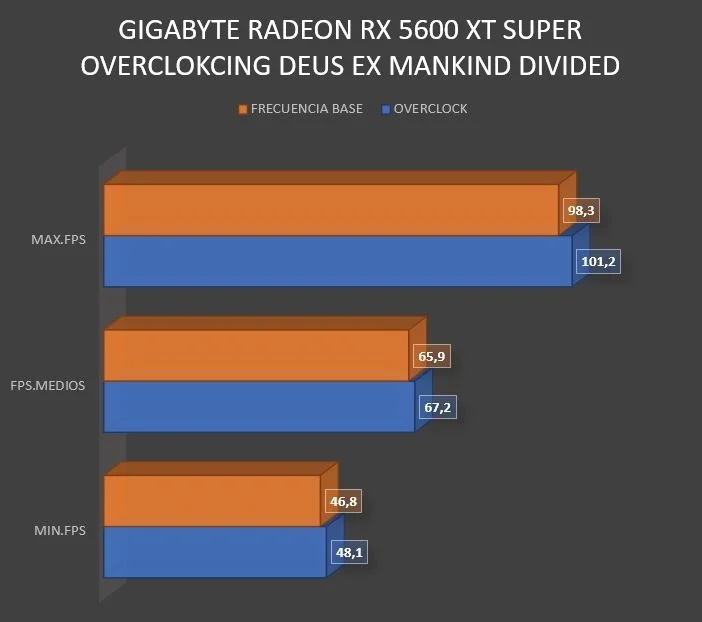

Mediante la aplicacion Aorus Engine, pudimos subir la frecuencia desde los 1780Mhz hasta los 1850Mhz en el core y la memoria desde los 1780 Mhz hasta los 1860 Mhz de forma estable:
[nextpage title= «GIGABYTE RADEON RX 5600 XT GAMING OC 6G: CONCLUSIONES FINALES Y PUNTUACION»]
El diseño de la tarjeta gráfica Gigabyte Radeon RX 5600 XT es realmente llamativo con su sistema de refrigeración Windforce 3X dotado de 3 ventiladores muy eficientes y silenciosos de 80mm de diámetro , manteniendo las temperaturas de la tarjeta gráfica en unos márgenes muy razonables en cualquier tipo de requerimiento.
Las prestaciones están un ligero margen por encima de la nVidia Geforce RTX 2060, por escaso margen en la mayoría de los tests y no muy alejados de las prestaciones de la Radeon RX 5700 que analizamos hace escasas fechas, todo ello debido al ligero overclocking de fábrica que permite estas prestaciones.
Además a todas estas estupendas características de la Radeon RX 5600 XT de Gigabyte acompaña también el precio, pues es de unos 339 euros en PCC lo que la convierte en una excelente opción si buscamos una tarjeta gráfica de buen rendimiento, de gama media y precio ajustado, esta Gigabyte Radeon RX 5600 XT no te defraudará.
