Review Gigabyte H77N-WIFI

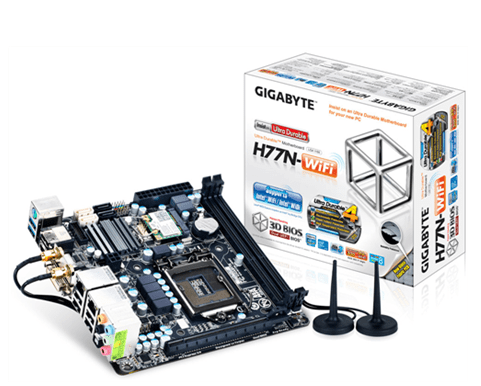

Hoy traemos el análisis de una placa realmente especial: Gigabyte H77N-Wifi . ¿Porque decimos que es especial? por su tamaño: es una placa Mini-ITX: 17.0cm x 17.0cm, si, has leido bien tiene un tamaño de 17X17 cm:





Gigabyte ha conseguido que en una placa tan minúscula no echemos prácticamente nada en falta de características técnicas de sus hermanas mayores: chipset H77 Express, soporte PCI-Express de 3ª generacion, Ultra Durable 4, Gigabyte 3D Bios, y un módulo Bluetooth 4.0 y 2 antenas Wi-Fi.

Su «habitat» natural será un equipo HTPC en el que busquemos las máximas prestaciones, pues la placa está preparada para los ultimos procesadores Intel ® Core ™ i7 / Intel ® Core ™ i5 / Intel ® Core ™ i3 procesadores / Intel ® Pentium ® / Intel ® Celeron ® en LGA1155 , además de poder conjugarlo con hasta 16 Gb de memoria DDR3 2200(OC)/1600/1333/1066/800 MHz y un chip de sonido capaz de proporcionar 7.1



Muchisimas gracias por cedernos esta placa a Gigabyte para su análisis :

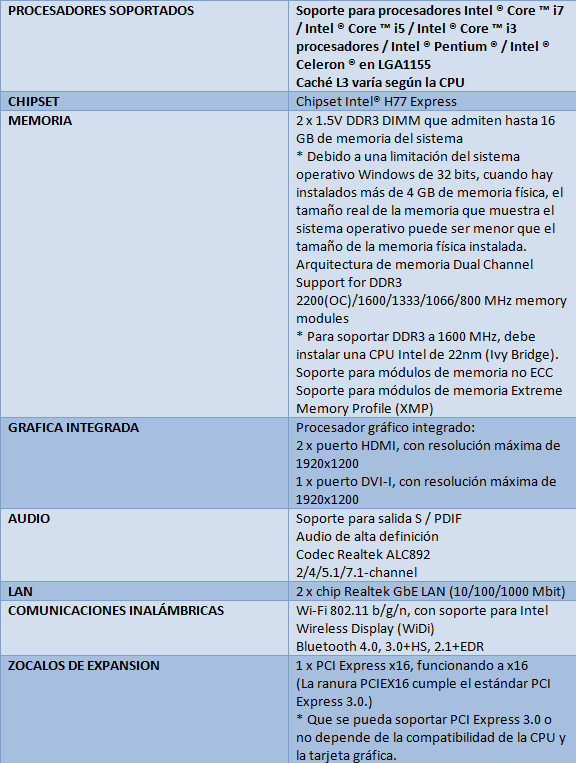

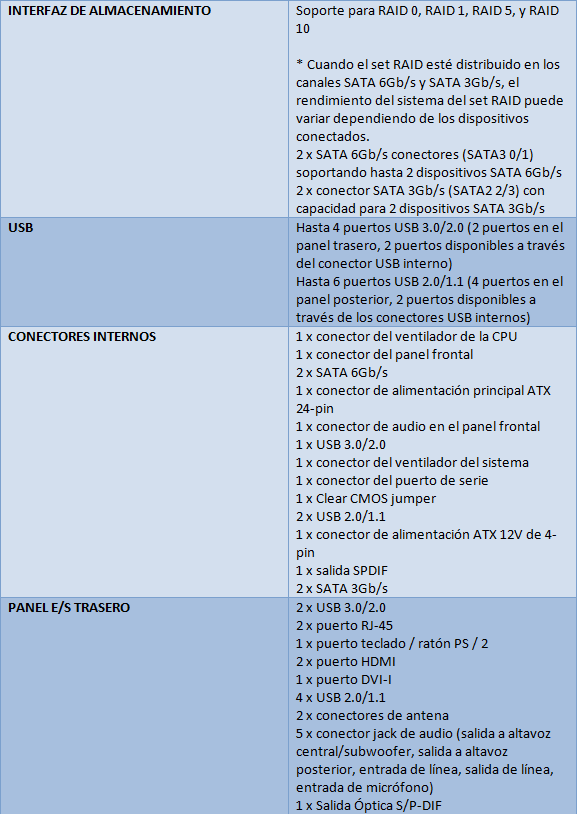

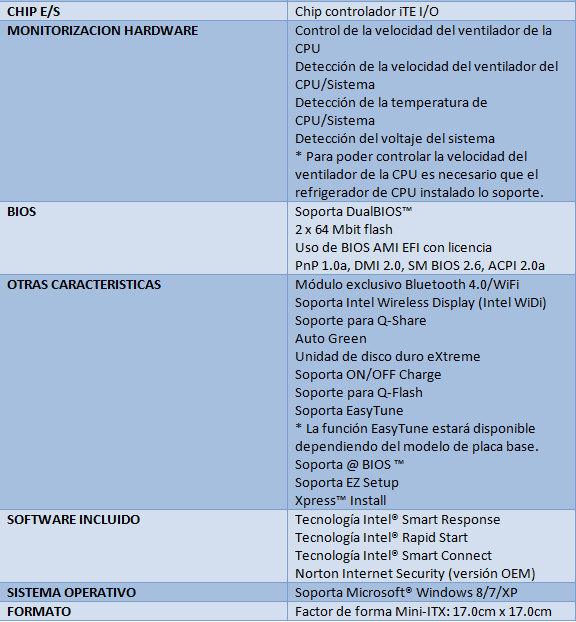

GIGABYTE H77N-WIFI: CARACTERISTICAS TECNICAS





 GIGABYTE H77N-WIFI: EMBALAJE EXTERIOR







Insistimos una vez más en el tamaño de esta placa base Gigabyte H77N- Wifi , es realmente pequeña, casi cabe en la palma de la mano. Ciñéndonos al embalaje exterior de esta Gigabyte H77N-Wifi, vemos que es muy similar a otras propuestas de Gigabyte : una caja de color blanco donde encontramos en esta parte frontal en grandes letras el modelo de la placa así como su fabricante. También el fabricante ha querido destacar las características de construcción Ultra Durable 4 de la placa, la bios 3D y las posibilidades Wi-Fi de la placa.







En esta imagen de  los laterales de la caja, vemos una vez más que el fabricante ha incidido en destacar el logo del mismo y modelo de la placa, asi como  la tecnología Ultra Durable 4, entre otros.

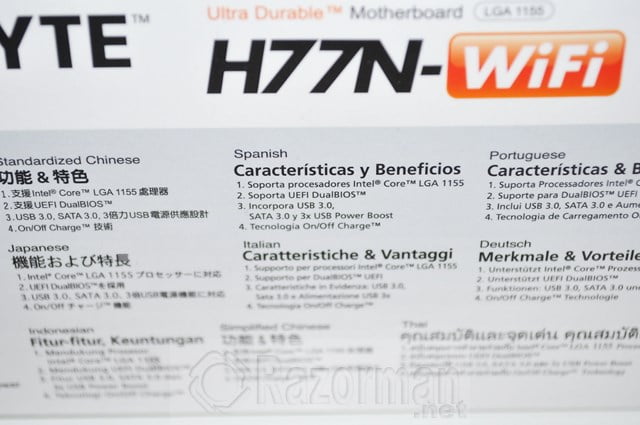

En este otro lateral de la caja, vemos que el fabricante ha incluido en varios idiomas algunas de las características técnicas de la placa base, encontramos dichas características también en nuestro idioma como podemos comprobar en la imagen anterior.







Vista posterior de la caja: encontramos descritas con ilustraciones tecnologías y características técnicas de la placa base.



GIGABYTE H77N-WIFI: EMBALAJE INTERNO Y ACCESORIOS

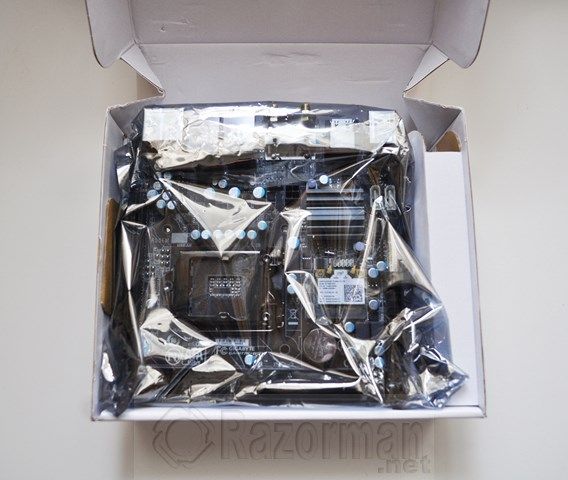

Presentación interior como otras propuestas ya vistas en Gigabyte: una bolsa de plástico que contiene en su interior la placa base. Internamente la caja viene dividida en 2 alturas: la superior conteniendo la placa base propiamente y una inferior conteniendo los accesorios.







Detalle de la división interna del embalaje de  la placa base, bajo esta tapa de cartón encontramos los accesorios incluidos con la placa base GIGABYTE H77N-WIFI

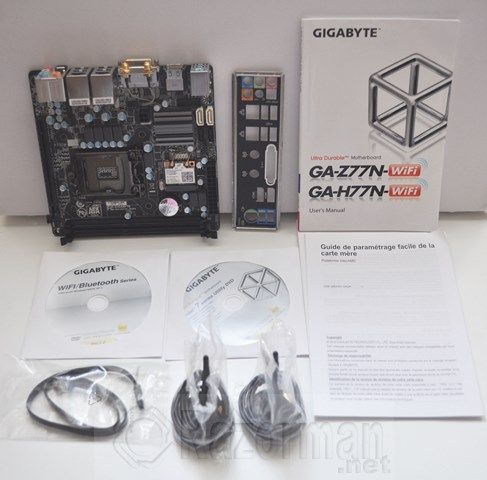

Detalle de la placa base junto con todos los accesorios incluidos:

–          Chapa metálica trasera de conexión

–          Manual de instrucciones

–          Guia rápida de instalación

–          2 DVD conteniendo drivers para la placa base y utilidades, y drivers para el wi-fi de la placa

–          Cables de conexión SATA

–          2 Antenas Wifi



GIGABYTE H77N-WIFI: ACCESORIOS INCLUIDOS



Veamos uno a uno estos elementos que hemos relacionado:

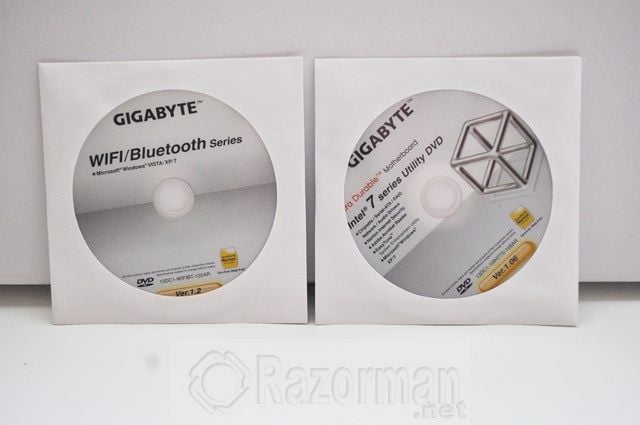

Detalle de los DVD con drivers para el Wi-fi de la placa así como drivers para los componentes de la placa y diversas utilidades

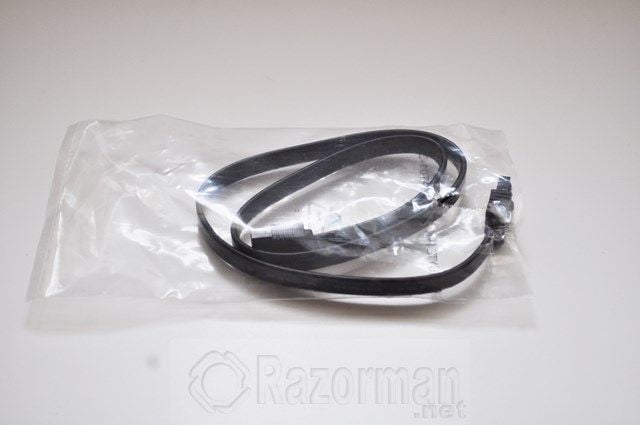

Cables de conexión SATA

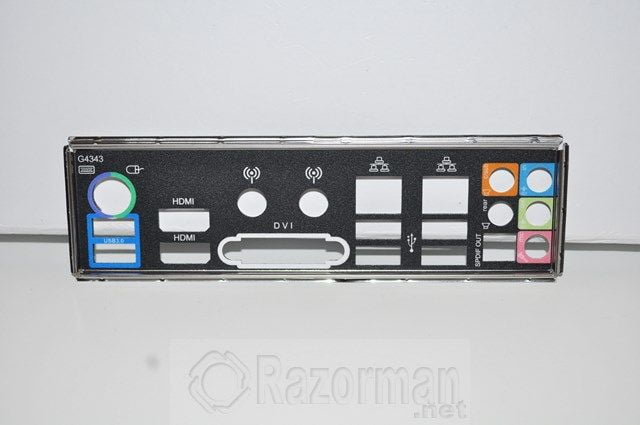

Chapa metálica trasera de conexión







Manual de Instrucciones







Guia de instalación de la placa base

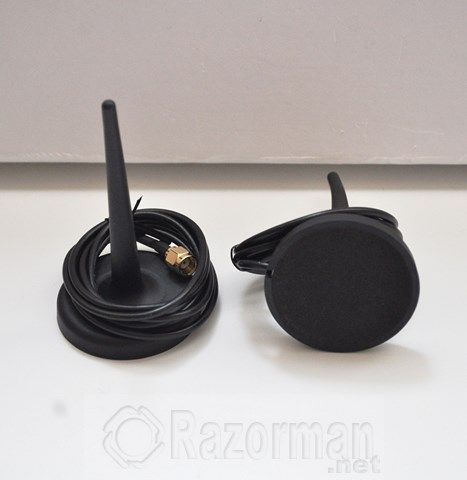

Antenas del wi-fi de la placa base: Gigabyte promete un alcance de hasta 300 metros.



GIGABYTE H77N-WIFI – VISTA EN DETALLE

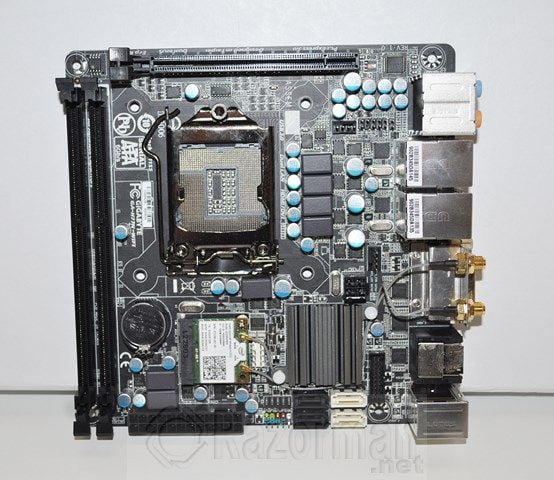

Increible que en un pcb de 17X17 cm Gigabyte haya sido capaz de condensar tanta tecnología. El PCB de la placa base es en un elegante color oscuro, a primera vista vemos que los slots de memoria y PCI-Express de la placa base se encuentren justamente en sendos bordes de la placa base.

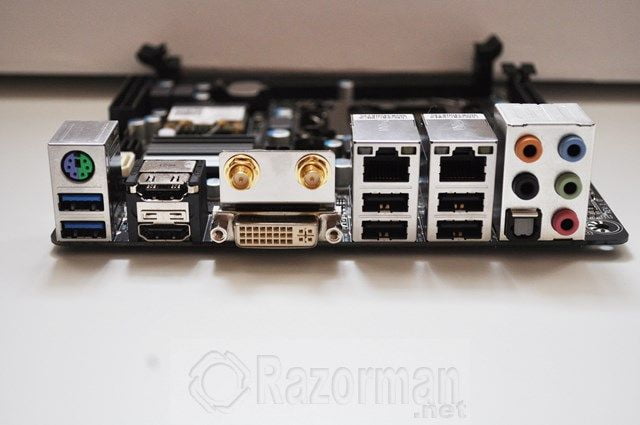

Detalle de las conexiones traseras de la placa base Gigabyte H77N-Wifi, de izquierda a derecha:

• Puerto PS/2 teclado/raton
• 2 Puertos USB 3.0
• 2 Puertos HDMI
• Conectores de Antena y debajo puerto DVI
• 2 Puertos RJ-45 y bajo ellos 2 conectores USB 2.0
• Combo Audio: Naranja (Salida Subwoofer), Negro ( Salida auriculares), Conector Optico S/PDIF, Azul ( Conector walkman, salida optica), Verde ( Auriculares o salida 2 altavoces), Rosa ( Microfono )

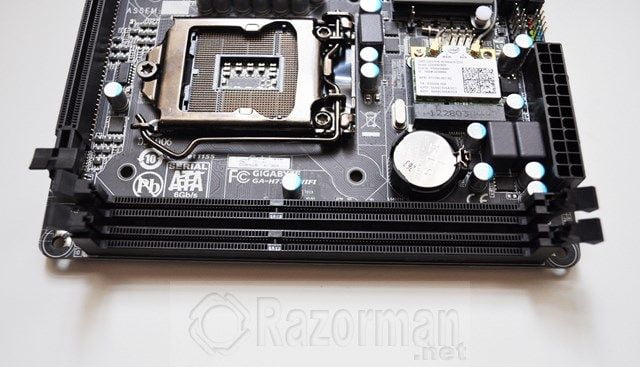

Detallede los 2 slots de memoria: podremos instalar hasta 16 Gb de memoria DDR3 a 1600/2333/1066/800 Mhz

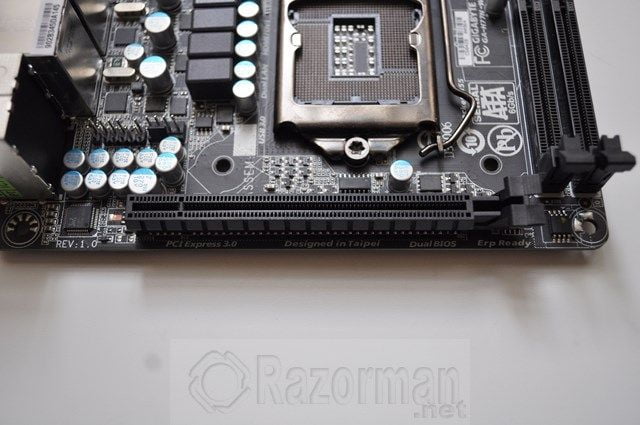

Disponenos de una ranura PCI Express 3.0 a 16X

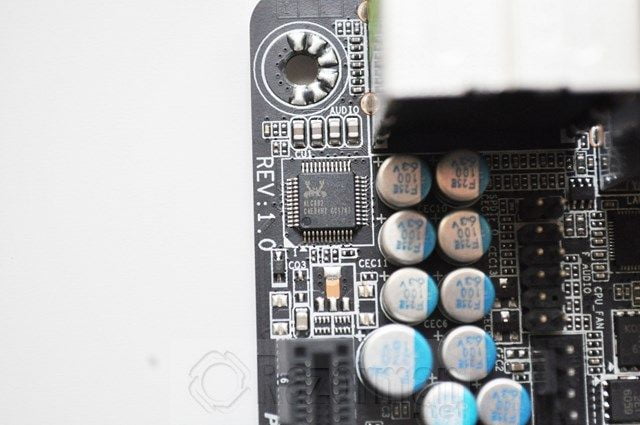

Chipset de sonido Realtek ALC892 capaz de ofrecer sonido hasta 7.1

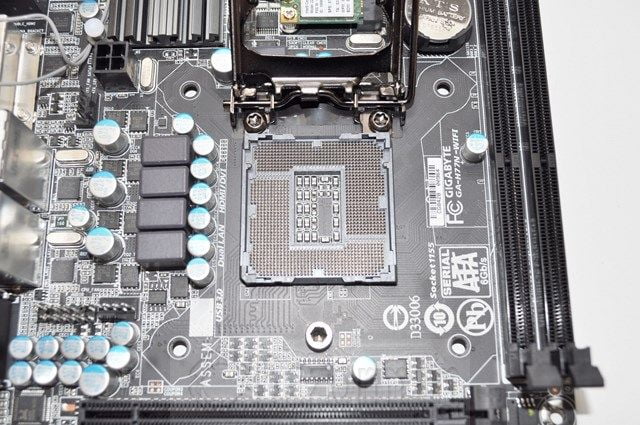

Detalle del zócalo del procesador, como es obvio en una placa tan diminuta no encontramos gran cantidad de VRM´s, por lo que la zona del zócalo del procesador está bastante despejada.

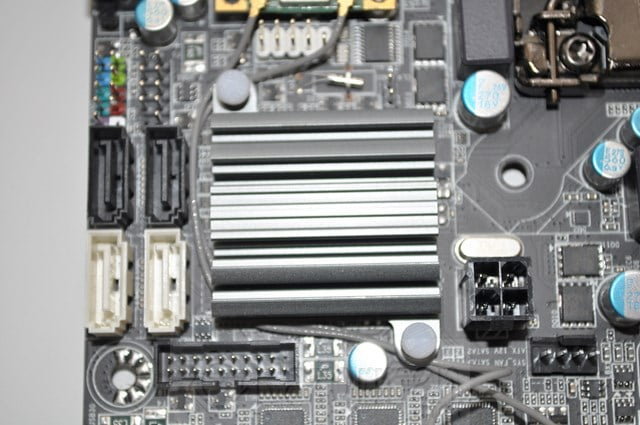

El chipset H77 se refrigera con este radiador metálico de color gris.

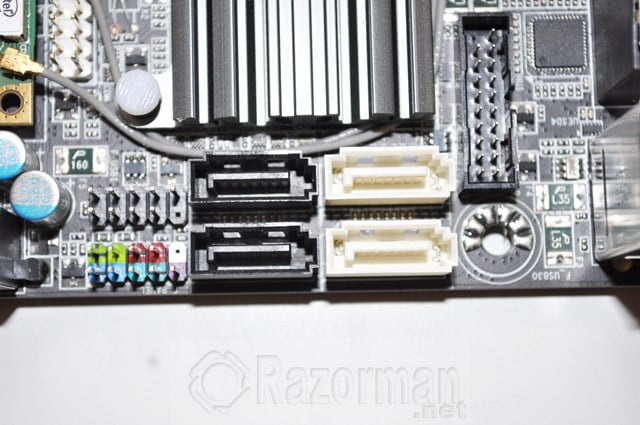

Detalle de los conectorres SATA:  2 de ellos son SATA 6GB/s y los otros 2 SATA 3GB/s, con soporte hasta RAID 10

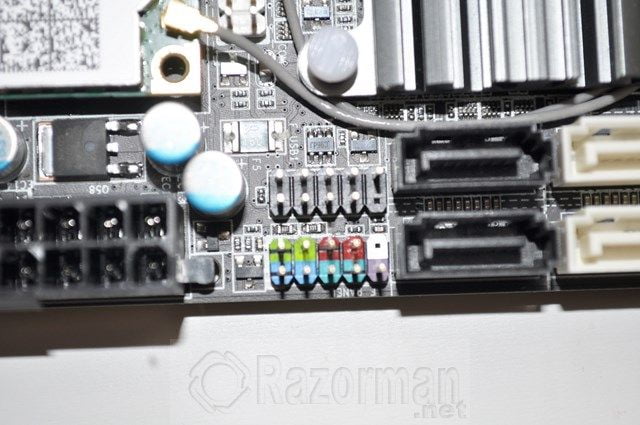

Detalle de los conectores para el panel frontal de la caja

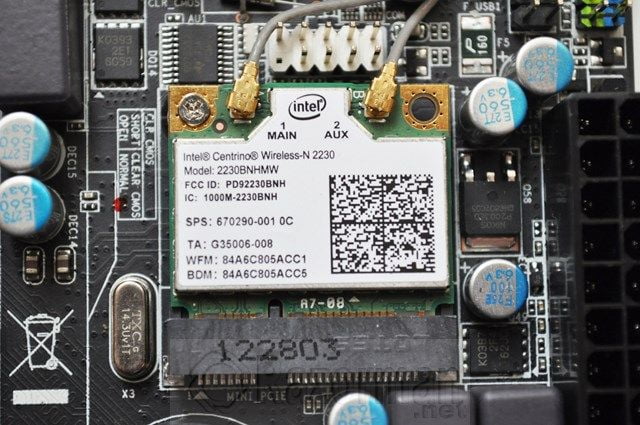

Detalle del módulo WI-FI de la placa base, se trata de un Intel 2230BHMW 802.11/b/g/n apoyado por 2 antenas exteriores.

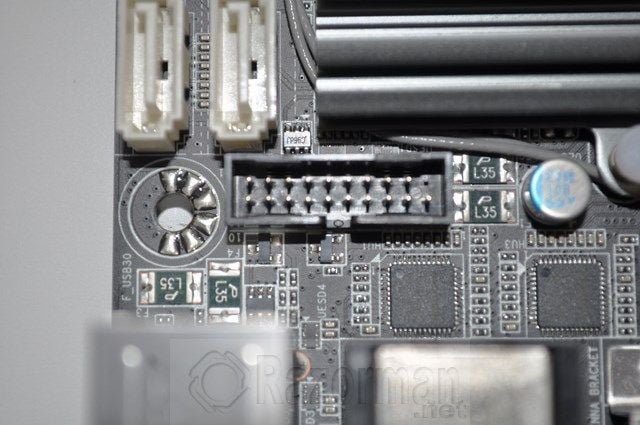

Gigabyte no se ha olvidado del conector USB 3.0 interno.

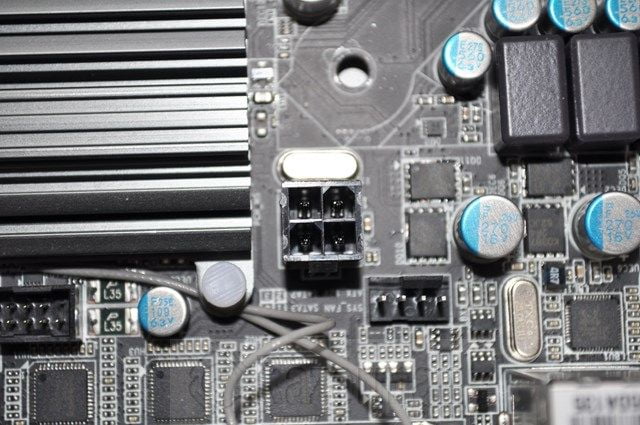

Cable de alimentacion para la CPU, por si la potencia de la misma lo necesitara.

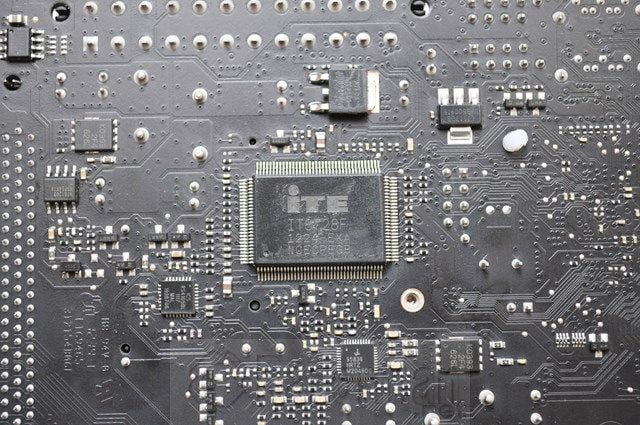

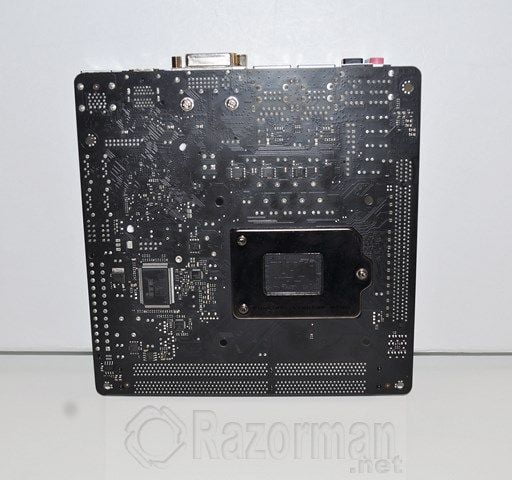

Por ultimo nos centramos en la parte trasera de la placa base, donde podemos observar la inclusion un chip ITE:







En concreto es el conocido ITE IT8728F encargado de las E/S de la placa base.



 GIGABYE H77N-WIFI: BANCO DE PRUEBAS



Utilizamos para medir las prestaciones de esta Gigabyte , el siguiente equipo:







RENDIMIENTO GIGABYTE H77N-WIFI EN JUEGOS: BATTLEFIELD 3 Y METRO 2033







Ejecutamos tanto Metro 2033 como Battlefield 3 en nuestro equipo de pruebas, con una resolucion de 1680X1050 y obtuvimos los resultados que veis en la gráfica anterior. Suficiente rendimiento para jugar sin problemas.



 RENDIMIENTO GIGABYTE H77N-WIFI EN PRUEBAS SINTETICAS

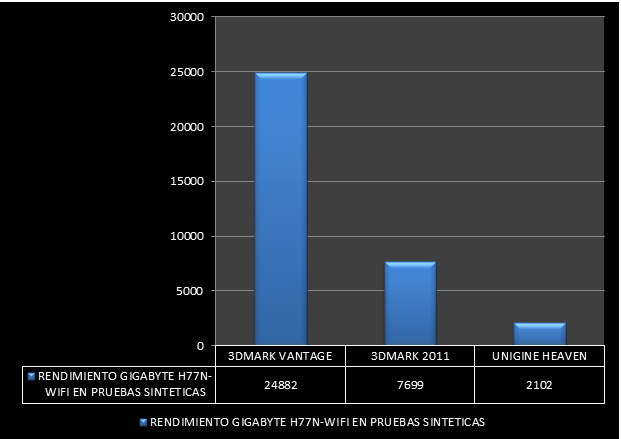

En el grafico anterior puedes observar el rendimiento de la placa base en 3 benchs sintéticos: 3DMark Vantage, 3DMark 2011 y Unigine Heaven, valores esperados y que demuestran un buen rendimiento del chipset H77 empleado.



GIGABYTE H77N-WIFI: CONCLUSIONES FINALES Y PUNTUACION





Cuando vimos por primera vez la placa nos preguntamos como era posible que en una placa que casi cabe en la palma de la mano Gigabyte ha podido incluir un compendio de tecnologías como un modulo exclusivo Wifi, 4 puertos SATA, 6 puertos USB… la respuesta la tenemos de mano de esta Gigabyte H77N-WIFI.

Su habitat natural sera un equipo HTPC en el salon, podremos construir sobre esta placa base un equipo de unas prestaciones extraordinarias si queremos, pues la inclusión del socket 1155 lo hace así posible. Además podemos instalar nada menos que 16 Gb de memoria RAM y una buena gráfica con el conector PCI-Express 16X, y con un sistema de sonido capaz de soportar una configuración 7.1.

El apartado de conectividad está realmente muy bien resuelto: 2 puertos de alta velocidad SATA 3, para velocidades de hasta 6 Gb/s y otros 2 puertos SATA 2, con velocidades de hasta 3 Gb/s, con lo que podremos instalar discos SSD con la garantía de una velocidad de funcionamiento excelente. Destacamos también sus 2 puertos USB 3.0, indispensables hoy en dia en cualquier placa base.

Su módulo Wi-Fi integrado, hará que podamos distribuir la señal Wifi por la casa sin problema alguno, ayuda sin duda mucho a esta labor sus 2 antenas incluidas y que según Gigabyte tienen un alcance de hasta 300 metros.





Pocos peros podemos achacar a la placa base Gigabyte H77N-Wifi, su precio lo entendemos un poco elevado, pues se vende aproximadamente a 115 Euros, cierto es que las características técnicas de la placa así merecen quizás este precio, pues recordemos que Gigabyte ha incluido muchas tecnologías de sus «hermanas mayores» en esta placa Mini-ITX, como su Bios UEFI, un chipset H77 de buenas prestaciones, y Dual-Lan entre otras.

No podemos dejar de recomendar esta placa Gigabyte H77N-Wifi a nuestros lectores, encontrareis una placa con unas prestaciones excelentes, un diseño acertado, con muy buenas características técnicas y que es ideal si buscas montar un HTPC en tu salón, pero que te permita realizar casi cualquier tarea de forma holgada.

Por todos estos motivos, otorgamos a esta Gigabyte H77N-Wifi, una puntuación final de 9,5/10 y le otorgamos el premio CALIDAD ORO



PUNTUACION FINAL GIGABYTE H77N-WIFI: 9,5/10
